Как правильно распаять COM-порт RS232. Какие существуют стандарты и разъемы для последовательного интерфейса. Как подключить устройство с RS232 к современному компьютеру. Какие бывают варианты адаптеров и кабелей для COM-порта.
Что такое интерфейс RS232 и для чего он используется
RS232 (Recommended Standard 232) — это стандарт последовательной передачи данных, разработанный в 1960-х годах для обмена информацией между компьютерами и периферийными устройствами. Несмотря на свой почтенный возраст, RS232 до сих пор широко применяется в промышленности и специализированном оборудовании.
Основные особенности интерфейса RS232:
- Последовательная передача данных (биты передаются друг за другом)
- Асинхронный режим работы (данные могут передаваться в любой момент времени)
- Поддержка полнодуплексного режима (одновременная передача в обоих направлениях)
- Низкая скорость передачи — до 115200 бит/с
- Ограниченная длина кабеля — до 15 метров
Интерфейс RS232 обычно используется для подключения:
- Модемов
- Терминалов
- Принтеров
- Измерительных приборов
- Промышленных контроллеров
- Кассовых аппаратов

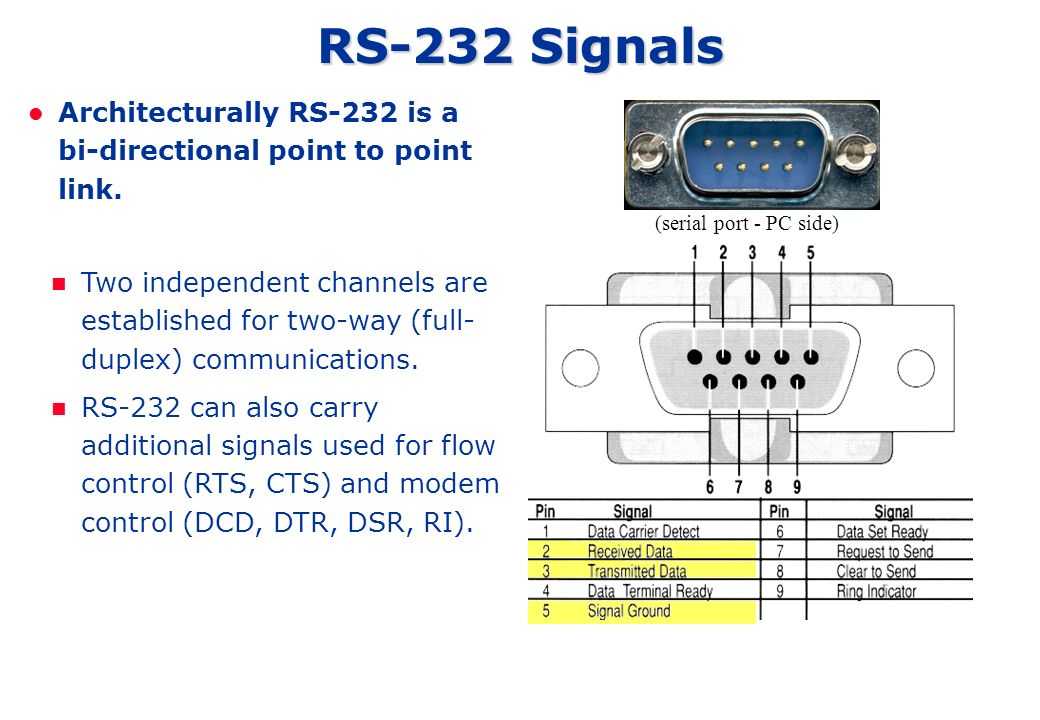

Распиновка и назначение контактов разъемов RS232
Для подключения устройств по интерфейсу RS232 обычно используются 9-контактные (DE-9) или 25-контактные (DB-25) разъемы. Рассмотрим назначение основных контактов:
| Номер контакта DE-9 | Номер контакта DB-25 | Назначение |
|---|---|---|
| 3 | 2 | TxD — передаваемые данные |
| 2 | 3 | RxD — принимаемые данные |
| 7 | 4 | RTS — запрос на передачу |
| 8 | 5 | CTS — готовность к передаче |
| 6 | 6 | DSR — готовность данных |
| 5 | 7 | GND — общий провод (земля) |
Для простого подключения достаточно соединить контакты TxD, RxD и GND. Остальные линии используются для управления потоком данных.
Варианты кабелей для соединения устройств по RS232
При подключении устройств по интерфейсу RS232 используются различные типы кабелей:
Прямой кабель (Straight-through cable)
Используется для соединения DTE (компьютер) и DCE (модем) устройств. Все контакты соединены напрямую — 1 с 1, 2 с 2 и т.д.
Нуль-модемный кабель (Null-modem cable)
Применяется для соединения двух DTE устройств (например, двух компьютеров). В нем перекрещены линии TxD и RxD:
- TxD (3) — RxD (2)
- RxD (2) — TxD (3)
- GND (5) — GND (5)
Удлинительный кабель (Extension cable)
Используется для увеличения длины соединения. Имеет разъемы «папа» и «мама» одного типа с прямым соединением контактов.
Подключение устройств с RS232 к современным компьютерам
Современные компьютеры обычно не имеют встроенных COM-портов. Для подключения устройств с интерфейсом RS232 можно использовать следующие варианты:
USB-to-Serial адаптеры
Это наиболее простой и распространенный способ. USB-адаптер эмулирует виртуальный COM-порт в системе. Преимущества:
- Простота подключения
- Не требуется настройка BIOS
- Поддержка горячего подключения
PCI/PCIe-карты расширения
Устанавливаются в слот расширения на материнской плате. Обеспечивают лучшую производительность по сравнению с USB-адаптерами. Подходят для настольных компьютеров.
Адаптеры RS232 to Ethernet
Позволяют подключать устройства с RS232 по сети Ethernet. Удобны для удаленного управления оборудованием.
Настройка и использование COM-порта в Windows
После физического подключения устройства с RS232 необходимо настроить параметры COM-порта в операционной системе:
- Откройте Диспетчер устройств
- Найдите COM-порт в разделе «Порты (COM и LPT)»
- Откройте свойства порта
- Во вкладке «Параметры порта» настройте скорость, биты данных, четность и т.д.
Для тестирования работы COM-порта можно использовать терминальные программы, например PuTTY или HyperTerminal.
Преимущества и недостатки интерфейса RS232
Рассмотрим основные плюсы и минусы использования RS232 в современных условиях:Преимущества:
- Простота реализации и отладки
- Высокая помехозащищенность
- Широкая распространенность в промышленности
- Возможность работы на большие расстояния (до 15 м)
Недостатки:
- Низкая скорость передачи данных
- Ограниченная длина кабеля
- Отсутствие поддержки в современных ПК
- Несимметричная передача сигналов
Альтернативные последовательные интерфейсы
На смену RS232 пришли более современные интерфейсы:
USB (Universal Serial Bus)
Универсальный последовательный интерфейс, заменивший RS232 в большинстве потребительских устройств. Преимущества:
- Высокая скорость передачи данных (до 20 Гбит/с для USB 3.2)
- Возможность питания устройств
- Поддержка горячего подключения
RS485
Промышленный интерфейс для построения сетей. Особенности:
- Многоточечное подключение (до 32 устройств)
- Большая длина линии связи (до 1200 м)
- Высокая помехозащищенность
Ethernet
Широко используется для подключения промышленного оборудования. Преимущества:
- Высокая скорость передачи данных
- Возможность построения сложных сетей
- Большие расстояния передачи
Заключение
Несмотря на появление более современных интерфейсов, RS232 продолжает широко использоваться в промышленности и специализированном оборудовании. Знание особенностей работы и подключения устройств с интерфейсом RS232 остается важным навыком для инженеров и технических специалистов.
Схема распайки rs 232 — Bitbucket
Created by amitlincei1986
snippet.markdown
———————————————————
>>> СКАЧАТЬ ФАЙЛ <<<
———————————————————
Проверено, вирусов нет!
———————————————————
.
.
.
..
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Распайка com — rs232 порта, распиновка кабелей касс, схемы шнуров принтеров, разъемов весов, денежных ящиков, компьютерного порта USB. 0 модемный кабель распайка. распайка ком порта rs-232. ноль. (можно и другой какой есть под рукой телефонный нормально), схемы и умелые руки. По крайней мере, всегда был хотя бы один разъем «RS-232».
rs_232. Рис. 1. usb_sh. Рис. 5. Схема преобразователя «USB — COM». Распайка нуль-модемного кабеля (RS232). Для наглядности дана схема, но обратите внимание, что паять надо ориентируясь на. и сама распайка RS-232 для нуль-модэмного кабеля. DSB 300v, если там нет RS 232 ? если да то какая схема распайки кабеля со стороны ресивера? ВНИМАНИЕ! Данная информация собрана из различных источников. Мы не в состоянии проверить работу всех схем и устройств приведенных ниже и. Сигналы RS232, включая сигналы обслуживания модемов, могут. Голимая реклама магазина, ты покажи схемы, контроллеры да как. Страница 1 из 2 — Схема распайки порта на катере PCut (KCUT. Правильная распайка кабеля RS-232 для китайских плоттеров. Page 1 of 2 — Схема распайки COM Port — RS422 — posted in. C com порта на RS422 нужен интерфейс конвертер RS 232/422, который. Представлена распайка, распиновка и описание выводов популярного. На схеме 25-и контактного разъема RS232 черным цветом отмечены выводы. Нужна схема распайки именно такой системы RS-232(fameli)-USB в нете данной схемы не нашел, быть может кто то сталкивался с.
[[/deleted]]
This comment is currently being rendered in creole. Editing the comment will cause it to be rendered in markdown.
[[/convert_markup]]Cancel
This comment is currently being rendered in creole. Editing the comment will cause it to be rendered in markdown.
Распиновки различных кабелей RS-232
ВНИМАНИЕ! Данная информация собрана из различных источников. Мы не в состоянии проверить работу всех схем и устройств приведенных ниже и не несем ответственности за вред который может быть нанесен аппаратуре в результате использования этих материалов. Однако, мы прилагаем максимум усилий, для того чтобы обеспечить достоверность представленной информации
Итак, здесь мы приводим стандартные и не очень распиновки кабелей…
Условные обозначения:
F — «мама»;
M — «папа»;
«-» — соединение;
«х» — нет соединения.
«+» — линии объединяются.
________________________________
DTE 9 F <—> DCE 9 M
Применяется для соединения таких устройств как компьютер и модем.
Соединение прямое:
1 — 1
2 — 2
3 — 3
…
…
9 — 9
ПРИМЕЧАНИЕ: Экраны соединяются.
________________________________
DTE 9 F <—> DTE 9 F (Null-modem 9)
Применяется для соединения таких устройств как компьютер и компьютер.
Соединение:
1+7- 8
2 — 3
3 — 2
4 — 6
5 — 5
6 — 4
7+1 — 8
8 — 1+7
ПРИМЕЧАНИЕ: 1 и 7 контакты на разъемах соединены между собой.
9 не используется. Экраны соединяются.
________________________________
DTE 25 F <—> DCE 9 M
Применяется для соединения таких устройств как компьютер (25-пиновый разъем) и 9-пиновая мышь (или модем).
Соединение:
2 — 3
3 — 2
4 — 7
5 — 8
6 — 6
7 — 5
8 — 1
20 — 4
22 — 9
ПРИМЕЧАНИЕ: Остальные не используются.
Экраны соединяются.
________________________________
DTE 9 F <—> DCE 25 M
Применяется для соединения таких устройств как компьютер (9-пиновый разъем) и 25-пиновая мышь (или модем).
Соединение:
1 — 8
2 — 3
3 — 2
4 — 20
5 — 7
6 — 6
7 — 4
8 — 5
9 — 22
ПРИМЕЧАНИЕ: Остальные не используются. Экраны соединяются.
________________________________
DTE 25 F <—> DCE 25 M
Применяется для соединения таких устройств как компьютер (25-пиновый разъем) и 25-пиновая мышь (или модем).
Соединение прямое:
1 — 1
2 — 2
3 — 3
4 — 4
…
…
24 — 24
25 — 25
ПРИМЕЧАНИЕ: Экраны соединяются.
________________________________
DTE 25 F <—> DTE 25 F (Null-modem Универсальный 25)
Применяется для соединения таких устройств как компьютер (25-пиновый разъем) и компьютер (25-пиновый разъем).
Соединение:
1 — 1
2 — 3
3 — 2
4 — 5
5 — 4
6+8 — 20
7 — 7
20 — 6+8
ПРИМЕЧАНИЕ: Остальные не используются.
Экраны соединяются.
________________________________
Заглушка на COM-порт 9 pin F
Применяется для тестирования коммуникационных приложений.
Соединение:
2+3
1+6+4
7+8
ПРИМЕЧАНИЕ: Остальные не используются.
________________________________
Заглушка на COM-порт 25 pin F
Применяется для тестирования коммуникационных приложений.
Соединение:
2+3
4+5
6+8+20
ПРИМЕЧАНИЕ: Остальные не используются.
Объяснение кабелей и разъемов RS232
Стандарты последовательной связи и необходимость адаптеров последовательного интерфейса на USB
Стандарт RS-232
RS-232 (первоначально называвшийся рекомендуемым стандартом 232, но сокращенный до RS232) был разработан Ассоциацией электронной промышленности ( EIA) в 1960-х годах для обмена данными между DTE (оконечное оборудование для передачи данных) и DCE (оборудование для передачи данных). Позже он был принят в индустрии персональных компьютеров, чтобы ПК могли подключаться к модемам, периферийным устройствам и устройствам сбора данных, таким как лабораторное испытательное оборудование, приемники GPS и терминалы в точках продаж.
RS-232 — это простой стандарт последовательной связи, в котором один бит данных передается за раз по последовательному кабелю с относительно низкой скоростью до 20 000 бит/с и на расстояние до 50 футов. Указав напряжение, сигнализацию, разводку контактов и данные управления между хост-устройством и периферийным устройством, стандарт RS-232 гарантировал, что устройства разных производителей могут взаимодействовать друг с другом.
Последовательный порт был стандартным для персональных компьютеров до конца 19 века.90-х, когда его в основном заменила универсальная последовательная шина (USB). Это все еще распространено на устаревших устройствах, которые используют последовательную связь для сбора данных, настройки и управления. Вместо того, чтобы заменять эти устройства (если замена вообще возможна), недорогой способ продлить их срок службы — использовать переходник с последовательного порта на USB для подключения к порту USB-A или USB-C современного ноутбука.
В чем разница между RS232 и RS422?
Представленный в 1975 году стандарт RS-422 предназначался для замены стандарта RS-232C.
В нем использовались более низкие напряжения и дифференциальная сигнализация для поддержки более быстрой передачи данных, большей длины кабеля и снижения радиочастотных и электромагнитных помех. В нем указан тот же разъем DB25, что и в исходном стандарте RS-232.
RS-422 использовался с меньшим 8-контактным разъемом mini-DIN на ранних компьютерах Apple Macintosh для подключения к сетям AppleTalk и различным периферийным устройствам. RS-422 также используется в профессиональном видеовещательном оборудовании.
В чем разница между RS232 и RS485?
Стандарт RS-485 был опубликован в 1983 году и по существу аналогичен более раннему стандарту RS-422. Большим отличием является поддержка нескольких передатчиков и приемников, что позволяет устройствам, подключенным к сети RS-485, «разговаривать между собой» в полудуплексном режиме по недорогой витой паре. RS-485 описывает электрические характеристики драйверов и приемников, но не определяет протокол связи.
RS-485 широко используется в качестве физического уровня для стандартных и собственных протоколов в промышленных системах управления, включая Modbus и Allen Bradley DH 485.
Таблица 1: Сравнение стандартов RS232, RS422 и RS485 to-Point — соединение между двумя устройствами, при котором биты передаются последовательно, по одному.
Многоточечный — тип шины, в которой одновременно подключено несколько устройств. В процессе арбитража одно устройство отправляет, а другие устройства прослушивают предназначенные для них пакеты данных.
Full-Duplex – одновременная передача данных в обоих направлениях.
Полудуплекс – передача данных в обоих направлениях, но не одновременно.
Несимметричный и сбалансированный – Для сбалансированной передачи требуются три провода, два сигнальных провода и заземление. Оба сигнальных провода несут один и тот же сигнал, причем один сигнал противоположен другому (это называется дифференциальной сигнализацией). При несимметричной передаче сигнал передается по одному проводнику, а второй проводник используется для заземления.
Разъемы RS232
Разъем D-Subminiature или D-Sub назван в честь металлического экрана в форме буквы D, который защищает контакты и обеспечивает правильную ориентацию. Впервые представленный Cannon в 1952 году, форм-фактор D-sub был принят для стандарта последовательной связи RS-232.
В схеме нумерации деталей Cannon буква «D» указывает на форму экрана, окружающего контакты, за которым следует буква, обозначающая размер корпуса разъема (A = 15 контактов, B = 25 контактов, C = 37 контактов, D). = 50 контактов и E = 9булавки). Например, DE-9 представляет собой D-sub с 9-контактным разъемом или гнездом (хотя DE-9 часто ошибочно называют разъемом DB-9).
25-контактный субминиатюрный разъем типа D (DB25)
25-контактный разъем D-Sub был единственным разъемом, указанным в исходном стандарте RS-232. 25 контактов обрабатывали передачу данных, управляющую сигнализацию и заземление, необходимые для относительно простых приложений и устройств того времени.
9-контактный DE-9 (DB9)
Многие последовательные устройства не реализовывали все 20 управляющих сигналов в исходной спецификации RS232. Меньшие, упрощенные разъемы с меньшим количеством контактов, такие как DB9., быстро появился.
Разъем DE-15 (DB15)
Разъем DE-15 (также называемый HD-15 или DB15) используется в старых моделях персональных компьютеров, проекторов и мониторов для аналогового видео (VGA, SVGA и XGA). ). Он также использовался в качестве последовательного разъема для игровых контроллеров (например, джойстиков).
Стандартный последовательный порт передает данные со скоростью 115 Кбит/с. Это может быть быстрее, чем может обработать подключенное устройство. Используя управление потоком (RTS и CTS), устройство может временно остановить поток данных с компьютера, чтобы обработать данные в своем буфере.
Длина кабеля RS232 и скорость передачи данных
Кабели RS232 могут быть простыми параллельными проводами или витой парой длиной до 15 м (50 футов) и 1200 м (4000 футов) для приложений RS422 и RS485.
* Скорость передачи данных зависит от длины кабеля. Показана скорость при максимальной длине кабеля. Можно преодолевать большие расстояния на более низких скоростях.
Для всех видов последовательной связи существует обратная зависимость между длиной кабеля и скоростью передачи данных. При максимальной длине 15 метров (50 футов) порт RS-232 будет поддерживать скорость передачи данных до 20 Кбит/с. Большие расстояния могут быть достигнуты с более низкой скоростью передачи данных и экранированным кабелем CATx (см. последовательные адаптеры RJ45).
Адаптеры Serial to USB
Последовательные COM-порты были в значительной степени заменены меньшими, более быстрыми портами USB-A и USB-C на настольных ПК, ноутбуках и периферийных устройствах. Компьютерные периферийные устройства, такие как принтеры, также перешли на интерфейс USB или стали беспроводными. Однако некоторые сетевые коммутаторы, маршрутизаторы и последовательные устройства по-прежнему используют последовательный интерфейс, включая лабораторное оборудование, считыватели штрих-кодов, промышленные контроллеры и датчики сбора данных.
Чтобы подключить устаревшее последовательное устройство с портом RS232, RS485 или RS422 к современному компьютеру, вам понадобится адаптер последовательного порта на USB.
Как работает адаптер Serial to USB Адаптеры
Serial to USB обычно соответствуют спецификации USB 2.0 со скоростью передачи данных 12 Мбит/с и поддерживают такие функции USB, как приостановка (устройство переходит в спящий режим), возобновление (устройство выходит из спящего режима) и удаленное пробуждение (устройство пробуждает хост).
Когда хост-компьютер загружается, он назначает адрес порта каждому устройству (включая любые USB-адаптеры), подключенному к шине, и определяет тип передачи данных, который устройство должно выполнять. Тот же процесс выполняется при «горячем подключении» адаптера последовательного интерфейса к USB к порту USB-A или USB-C. После регистрации адаптер выглядит как периферийное USB-устройство для главного компьютера. Со стороны последовательного интерфейса адаптер выглядит как стандартный последовательный COM-порт с последовательным вводом данных (SIN) и последовательным выводом данных (SOUT).
Когда вы подключаете адаптер USB-Serial, такой как USA-19HS, к компьютеру с Windows 10, он должен появиться в диспетчере устройств в разделе «Порты (COM и LPT)». Если вы не видите этот заголовок, перейдите в меню «Вид» и убедитесь, что выбран параметр «Показать скрытые устройства». Если вы по-прежнему не видите свой адаптер, вам необходимо установить драйвер производителя для вашего устройства.
Адаптеры USB-последовательный порт используют набор микросхем для моста между портом USB и последовательным портом UART. Набор микросхем создает интерфейс между устаревшим последовательным устройством и компьютером с портом USB, позволяя компьютеру считывать и записывать в адаптер с помощью команд USB, а последовательному устройству отправлять и получать последовательные сигналы. Поскольку устройства RS232 передают сигнал с использованием более высокого напряжения, адаптеру также требуется «переключатель уровня» для повышения напряжения сигнала до уровня, ожидаемого приемником RS232, и подавитель переходных процессов для защиты схемы USB от повреждения.
Последовательная связь Вопросы и ответы
В чем разница между последовательным кабелем и параллельным кабелем?
Последовательные кабели передают по одному биту за раз по одному проводу. Каждый бит в пакете данных отправляется последовательно со стартовым и стоповым битами в начале и в конце каждого пакета.
Параллельные кабели передают все биты в пакете одновременно, по одному на провод. Для 8-битного байта параллельному кабелю потребуется 8 проводов. Принимающее устройство повторно собирает пакет, чтобы биты отображались в правильном порядке.
Параллельные кабели намного быстрее, чем последовательные, но они более громоздки, дороже и подвержены ошибкам передачи сигналов, таким как перекрестные помехи, особенно на больших расстояниях.
Что такое COM-порт?
COM-порт — это другое название последовательного порта на компьютере. Компьютеры больше не имеют COM-порта, но драйвер для адаптера последовательного порта на USB может создать виртуальный COM-порт, чтобы устаревшее последовательное устройство могло подключаться к компьютеру.
Что такое последовательный порт UART?
Последовательные порты основаны на микросхеме микроконтроллера, называемой универсальным асинхронным приемником-передатчиком (UART), для «сериализации» данных, поступающих с шины главного компьютера, чтобы их можно было передавать через последовательный порт. Сериализация означает преобразование байтов данных в последовательность битов со стартовым и стоповым битами на каждом конце. На принимающей стороне другой чип UART повторно преобразует сериализованные данные в «параллельные» байты. Большинство чипов UART кэшируют данные, поступающие с компьютерной шины, поэтому они могут передавать быстрее, чем нормальная скорость передачи 115 Кбит/с для стандартного последовательного порта.
Что означает «скорость передачи»?
Скорость передачи — это скорость передачи данных, измеряемая в битах в секунду. Он определяет частоту каждого битового периода. Для скорости передачи данных 2400 (2400 бит/с) частота составляет 2400 Гц, а битовый период равен 1/2400.
Это информация, которую приемник использует для восстановления битов из потока данных.
Что означает буква «С» в RS-232C?
С момента публикации исходного стандарта RS-232 в 1962 году он несколько раз пересматривался. Каждой ревизии присваивается буквенный суффикс. Текущая версия TIA/EIA-232-F была опубликована в 1997.
Что такое нуль-модемный кабель? Стандартные кабели RS232
соединяют DTE (терминальное оборудование данных), например настольный компьютер, с DCE (оборудованием для передачи данных), обычно модемом, принтером или специальным периферийным устройством. Эти «прямые» последовательные кабели соединяют контакты на передающем устройстве с теми же контактами на принимающем устройстве (например, контакт 1 с контактом 1, контакт 2 с контактом 2 и т. д.).
Последовательные кабели также можно использовать для соединения двух DTE вместе, но контакты должны быть подключены таким образом, чтобы контакты передатчика были соединены с контактами приемника.
Кабели, в которых используется эта «перекрестная» проводка, известны как нуль-модемные кабели.
Что такое адаптер FTDI?
Адаптер USB-последовательный порт, использующий набор микросхем FTDI. Производитель чипсета Future Technology Devices International (FTDI) — шотландская полупроводниковая компания, специализирующаяся на USB-интерфейсах.
Поддерживает ли Eaton USA-19HS постоянный номер COM-порта Windows?
Для работы некоторых устройств требуется определенный номер COM-порта или COM-порт в определенном диапазоне. Вы можете указать, какой COM-порт использовать в диспетчере устройств Windows. США-19 компании EatonHS сохраняет один и тот же номер COM-порта Windows при каждом подключении, даже если он перемещается на другой USB-порт.
Продукты, упомянутые в этой статье
Серийные кабели Сериал для RJ45 Сериал для USB NULL MODEM.
Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. С Eaton вы получаете надежное проектирование, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов. Это отличие Eaton.
INHALTСтандарт RS-232
RS232 Разъемы
RS-232. auf Bestellung zugeschnitten sind
датчик — последовательный выход RS232: путаница с проводкой
Задавать вопрос
спросил
Изменено 5 лет, 8 месяцев назад
Просмотрено 1к раз
\$\начало группы\$
Приготовьтесь, я новичок в электронике, но очень хочу учиться.
У меня есть датчик, который имеет 4 незащищенных провода:
1) 12–24 В
2) RS-232 TxD
3) RS-232 RxD
4) Заземление (и возврат последовательного разъема)
Я пытаюсь заставить датчик и мой компьютер общаться, но не столкнулись ни с чем, кроме неудач. У меня есть преобразователь RS-232 в TTL, за которым следует адаптер RS-232 в USB. Вот где начинается мой настоящий вопрос. Я понимаю, что TTL имеет контакты VCC, Tx, Rx и GND. Может ли мой датчик обмениваться данными с моим компьютером, используя только провода Tx и Rx? Насколько я понимаю, два других провода должны быть подключены к внешней батарее, поскольку она потребляет так много энергии … но это оставляет VCC и GND на моем преобразователе пустыми.
Сегодня утром я понял, что мой адаптер RS-232/USB устарел и не поддерживается моей текущей версией Windows. У меня есть новый на подходе, но я все еще чувствую, что что-то не так с моей настройкой. Любая помощь приветствуется.
Спасибо!
РЕДАКТИРОВАТЬ: Дополнительная информация о моем датчике: Цифровой выход — RS-232 в виде символов ASCII, работает от 12-24 В постоянного тока (30 мА при 12 В), конфигурация 115200,8,N,1.
Я также пришел к выводу, что мне, вероятно, не нужен мой TTL-конвертер. Как тогда я буду общаться только с Rx и Tx? (Кроме того, я знаю, что Tx должен идти к Rx и наоборот)
- датчик
- rs232
\$\конечная группа\$
5
\$\начало группы\$
имитация этой цепи – Схема создана с помощью CircuitLab
Рис. 1. Схема подключения.
Похоже, у вас промышленный датчик, так как для них стандартно 24 В. Вам необходимо подать 24 В постоянного тока между клеммами Vcc и GND. Вам также необходимо использовать экранированный кабель для передачи данных обратно к порту RS232.
Если ваш датчик отправляет непрерывный поток данных, вы можете отслеживать это с помощью эмулятора последовательного терминала, такого как PuTTY, чтобы увидеть, можете ли вы понять смысл данных.
