Устройство и основные неисправности видеорегистраторов

Видеорегистраторы стали неотъемлемым атрибутом современного автомобиля. Они помогают разрешать спорные ситуации на дороге и служат объективным свидетелем в случае ДТП. Однако массовое производство привело к снижению качества и надежности этих устройств. Рассмотрим основные компоненты и типичные поломки видеорегистраторов:

• Основные элементы: камера, процессор, память, дисплей, аккумулятор
• Частые неисправности:
  • Механические повреждения разъемов питания и карты памяти
  • Выход из строя электроники из-за перегрева
  • Вздутие или взрыв литиевого аккумулятора при перегреве

Большинство поломок связано именно с механическими повреждениями разъемов, особенно разъема питания mini USB. Рассмотрим, как можно самостоятельно отремонтировать такую неисправность.

Как определить неисправность разъема питания видеорегистратора

Основные признаки проблем с разъемом питания:

• Регистратор не включается при подключении питания
• Питание подается нестабильно, устройство периодически отключается
• Разъем болтается или шатается в корпусе
• Видны механические повреждения разъема или контактов

Если вы заметили подобные симптомы, скорее всего проблема именно в разъеме питания. В этом случае его необходимо заменить или отремонтировать.

Инструменты и материалы для ремонта

Для ремонта разъема питания видеорегистратора вам понадобятся:

• Паяльник с тонким жалом
• Припой и флюс
• Тонкие пинцеты
• Отвертки для разборки корпуса
• Мультиметр
• Новый разъем mini USB (при необходимости замены)
• Тонкие провода

Важно использовать качественный паяльник с регулировкой температуры, чтобы не повредить плату перегревом.

Пошаговая инструкция по ремонту разъема питания

1. Разберите корпус видеорегистратора, открутив все винты
2. Найдите на плате разъем питания mini USB
3. Осмотрите разъем на предмет повреждений
4. Если разъем отпаялся, аккуратно припаяйте его обратно
5. Если разъем сломан, выпаяйте его остатки и установите новый
6. Припаяйте провода питания к контактам нового разъема
7. Проверьте работоспособность и отсутствие коротких замыканий
8. Соберите корпус устройства

При пайке будьте осторожны, чтобы не повредить дорожки на плате. Используйте флюс для лучшей пайки.

Распиновка разъема питания mini USB видеорегистратора

Правильное подключение проводов питания критически важно. Типовая распиновка разъема mini USB для питания видеорегистратора:

• Контакт 1: +5В (питание)
• Контакт 2: не используется
• Контакт 3: не используется
• Контакт 4: не используется
• Контакт 5: GND (земля)

Важно подключить питание только к контактам 1 и 5. Остальные контакты не задействуются, чтобы регистратор не пытался подключиться как USB-устройство.

Возможные проблемы при ремонте и их решение

При самостоятельном ремонте разъема питания видеорегистратора могут возникнуть следующие сложности:

• Отрыв контактных площадок на плате — необходимо восстановить дорожки тонким проводом
• Короткое замыкание из-за перемычки припоем — тщательно убрать лишний припой
• Перегрев и повреждение платы — использовать паяльник с регулировкой температуры
• Неправильное подключение проводов — сверяться с распиновкой разъема

При возникновении серьезных проблем лучше обратиться к специалисту по ремонту электроники.

Меры предосторожности при самостоятельном ремонте

Чтобы избежать повреждения устройства и травм при ремонте, соблюдайте следующие правила:

• Отключите устройство от питания перед разборкой
• Используйте качественные инструменты подходящего размера
• Не прикладывайте чрезмерных усилий при разборке
• Работайте в хорошо освещенном месте
• Соблюдайте осторожность при работе с паяльником
• Не касайтесь руками компонентов платы

При недостатке опыта лучше доверить ремонт специалисту. Некорректный ремонт может привести к более серьезным поломкам.

Профилактика поломок разъема питания видеорегистратора

Чтобы избежать частых поломок разъема питания, соблюдайте следующие рекомендации:

• Аккуратно вставляйте и извлекайте кабель питания
• Не дергайте и не перегибайте кабель
• Используйте качественные кабели питания
• Не оставляйте устройство надолго под прямыми солнечными лучами
• Периодически проверяйте надежность крепления разъема

При бережном обращении разъем питания прослужит значительно дольше без поломок.

Заключение

Ремонт разъема питания — одна из самых частых проблем с видеорегистраторами. При наличии базовых навыков пайки его можно выполнить самостоятельно. Главное — соблюдать осторожность, использовать подходящие инструменты и следовать правильной распиновке разъема. При сомнениях лучше обратиться к специалисту. Бережное обращение с устройством поможет избежать подобных поломок в будущем.

Распайка мини usb разъема для зарядки видеорегистратора

Linux Windows Софт Hardware Вебмастеру Интернет Сеть C++ Звук Статьи Автомобильные устройства PDA

Распиновка Mini USB

2 контакт: Данные –

3 контакт: Данные +

4 контакт: В пассивных разъемах не задействован. В активных разъемах замкнут с землей, чтобы поддерживать функцию «OTG».

5 контакт: -5В (земля)

Для зарядки устройств, а так же для питания автомобильных устройств (видеорегистратор, навигатор), необходимо чтобы был контакт от источника питания (зарядного устройства прикуривателя) только с первой (1-й контакт; +5В) и последней (5-й контакт; -5В/земля) «клеммой».

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

• Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
• Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
• Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
• Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
• Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

• Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
• Возможность подключения больше сотни различных устройств (с учетом хабов).
• Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
• Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Разъемы USB 3.0 имеют характерный синий цвет

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

• А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот. Разъемы типа А
• B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» – «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

• А – гнездо.
• В – штекер.
• 1 – питание +5,0 В.
• 2 и 3 сигнальные провода.
• 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Распайка штекера и гнезда типа В

Обозначение:

• А – штекер, подключаемый к гнезду на периферийных устройствах.
• В – гнездо на периферийном устройстве.
• 1 – контакт питания (+5 В).
• 2 и 3 – сигнальные контакты.
• 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

• А – штекер.
• В – гнездо.
• 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
• 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
• 7 – масса (GND) для сигнальных проводов.
• 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Распайка USB 3.0 тип В

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

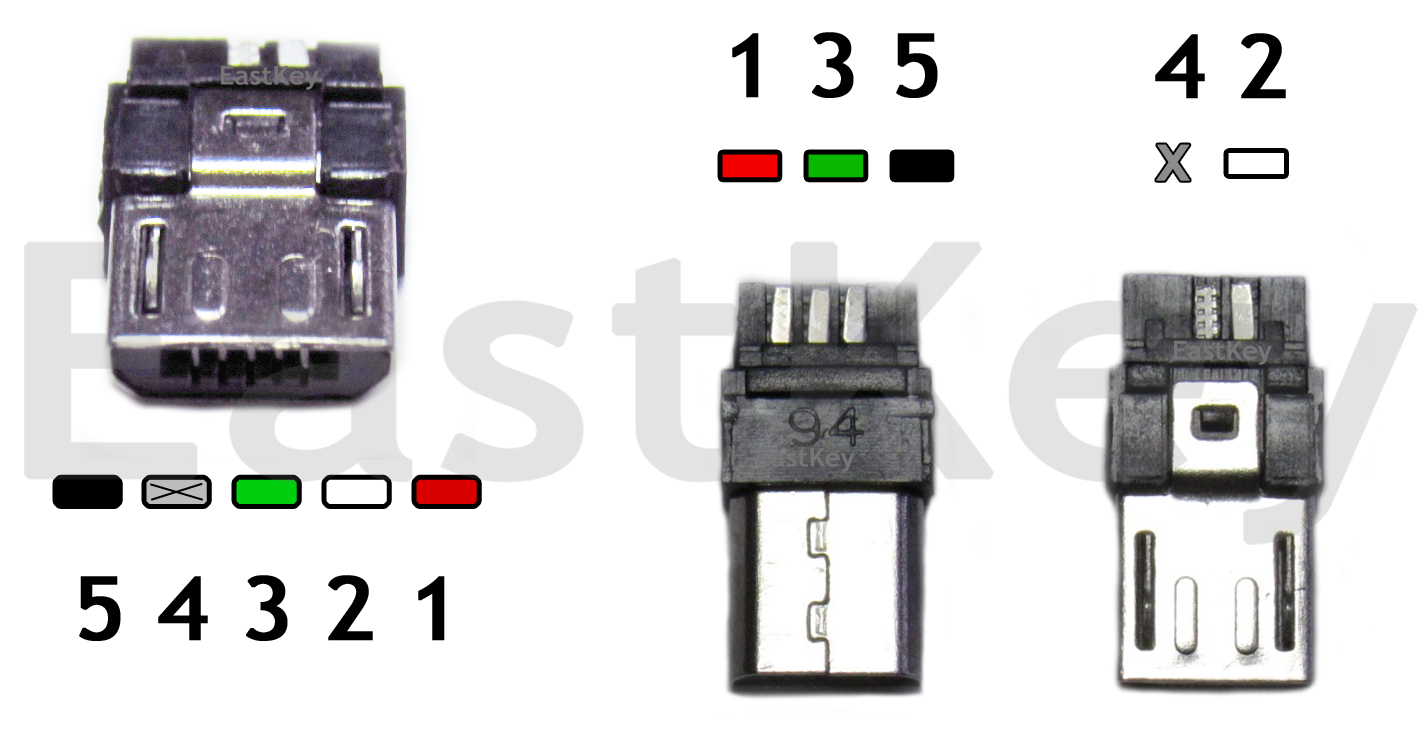

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

• 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
• 8 – масса для высокоскоростных информационных каналов.
• 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Распиновка разъема мини USB

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений [ 11 ]

1 Тема от klop 26-06-2012 06:57:18

• klop
• New user
• Неактивен

• Зарегистрирован: 22-06-2012
• Сообщений: 6

Тема: Питание регистратора

При включение регистратора через прикуриватель родным кабелем,он сразу включается на запись. К сожалению родной кабель наводит помехи на радио автомагнитолы. Была куплена сторонняя зарядка с разъемом MINI USB. При подключение к ней регистратора выскакивает меню, как при подключение к компьютеру(«зарядить», «включение», «флеш карта»). Подскажите разнице в распиновке разъема mini usb.

2 Ответ от gipermoth 26-06-2012 07:09:27

• gipermoth
• New user
• Неактивен

• Откуда: Хабаровск
• Зарегистрирован: 25-06-2012
• Сообщений: 13

Re: Питание регистратора

http://ru.m.wikipedia.org/wiki/USB
посмотреть распиновку. обрезать шины данных D+ D-. оставить только питание. Думаю так.

3 Ответ от klop 26-06-2012 08:00:06

• klop
• New user
• Неактивен

• Зарегистрирован: 22-06-2012
• Сообщений: 6

Re: Питание регистратора

Шины данных D+ D- обрезаны. Оставлено только питание. Все равно включается только через меню.

Отредактировано klop (26-06-2012 08:00:20)

4 Ответ от gipermoth 26-06-2012 10:13:25

• gipermoth
• New user
• Неактивен

• Откуда: Хабаровск
• Зарегистрирован: 25-06-2012
• Сообщений: 13

Re: Питание регистратора

Думаю, надо обоезать GND
или замкнуть d+ и d-
или GND и экран.
Ждем ТП.

Отредактировано gipermoth (26-06-2012 10:31:14)

5 Ответ от klop 26-06-2012 12:56:02

• klop
• New user
• Неактивен

• Зарегистрирован: 22-06-2012
• Сообщений: 6

Re: Питание регистратора

Судя по всему в автомобильной зарядке питание подается не на Pin1 +5V, а на Pin4 NC.

6 Ответ от Support_Walera 26-06-2012 18:43:28

• Support_Walera
• Administrator
• Неактивен

• Зарегистрирован: 28-11-2011
• Сообщений: 11,389

Re: Питание регистратора

Судя по всему в автомобильной зарядке питание подается не на Pin1 +5V, а на Pin4 а NC.

Неправильно. На miniUSB Pin1 – +5V, Pin5 – GND. Т.е. использованы только 2 крайних контакта. Остальные никуда не подключены и ни с кем не замкнуты.

7 Ответ от klop 27-06-2012 07:01:25

• klop
• New user
• Неактивен

• Зарегистрирован: 22-06-2012
• Сообщений: 6

Re: Питание регистратора

Неправильно. На miniUSB Pin1 – +5V, Pin5 – GND. Т.е. использованы только 2 крайних контакта. Остальные никуда не подключены и ни с кем не замкнуты.

При подаче питания на Pin1 – +5V, Pin5 – GND – регистратор включается на меню выбора действий. На автомобильной зарядке через прикуриватель питание разведено через Pin5 – GND, Pin4 – NC. Мерил вольтметром.

8 Ответ от dt75 10-07-2012 13:40:54

• dt75
• New user
• Неактивен

• Откуда: Чебоксары
• Зарегистрирован: 06-07-2012
• Сообщений: 6

Re: Питание регистратора

При включение регистратора через прикуриватель родным кабелем,он сразу включается на запись. К сожалению родной кабель наводит помехи на радио автомагнитолы. Была куплена сторонняя зарядка с разъемом MINI USB.

Тоже склоняюсь к мысли приобрести стороннюю зарядку. Какую брать? От телефона «Нокиа», или др.

P.S. На «родном» заряднике параметры – ток 1200 мА, 5В.

9 Ответ от dt75 02-08-2012 09:02:04

• dt75
• New user
• Неактивен

• Откуда: Чебоксары
• Зарегистрирован: 06-07-2012
• Сообщений: 6

Re: Питание регистратора

Может, кому пригодится. Решил для себя проблему с помехами от БП регистратора – разветвитель автоприкуривателя GINZZU (2 гнезда + 2 USB 3000мА, провод 80 см) [GA-4615UB].

Питание на регистратор подал с гнезда USB. Дополнительно получил 2 разъема 12В, которые можно использовать для подключения навигатора и т.п.

Сегодня с утра испытал, помехи полностью исчезли. Но теперь аппарат включается с выходом в меню.

P.S. Вечерком попробую перепаять провод питания, как сказано выше по теме, чтобы регистратор включался на запись «напрямую».

Отредактировано dt75 (02-08-2012 09:37:41)

10 Ответ от diav0l0 18-09-2012 22:25:52

• diav0l0
• New user
• Неактивен

• Зарегистрирован: 18-09-2012
• Сообщений: 2

Re: Питание регистратора

вношу окончательную ясность ))
вот как устроен usb кабель magicEye HD300, HD301, а так же и 700го:

на картинке смотрим на mini USB, но контакты у нас по-другому сделаны:
для регистратора (слева направо контакты):
1 – не используется.
2 X 3 – закорочены между собой.
4 – (на картинке не обозначен цифрой) (+5В).
5 – (на картинке как №4) (-) масса.

Отредактировано diav0l0 (18-09-2012 22:28:05)

11 Ответ от Ухо 19-09-2012 18:28:56

• Ухо
• New user
• Неактивен

• Зарегистрирован: 05-07-2012
• Сообщений: 16

Re: Питание регистратора

Сообщений [ 11 ]

Чтобы отправить ответ, вы должны войти или зарегистрироваться

На основе PunBB, при поддержке Informer Technologies, Inc.

Currently installed 12 official extensions . Copyright © 2003–2009 PunBB.

Кабель питания (с преобразователем 12V/5V) для видеорегистратора «Мини 0801 Blackbox» с разъемом под мини-USB. Как же без изъяна?! 🙂

Благодаря обзорам и обсуждениям видеорегистраторов в Интернете, в том числе и на муське (например обзор от nafbob), я купил видеорегистратор и обкатывал его в течение 2 месяцев. Существенных замечаний к девайсу не было, за исключением болтающегося кабеля блока питания и постоянно занятого этим «прикуривателя». Захотелось спрятать это все, чтобы не бросалось в глаза, то есть вывести кабель питания из-под потолка кабины за зеркалом заднего вида.
Недолго рыская по Интернету и «не парясь» выбором типа (левого или правого) углового мини-USB-разъема, купил на e-bay кабель питания (с преобразователем 12V/5V) с прямым разъемом. Полная длина 135 см.
Куплен за $4,19 (Free shipping. Без трека).

Получив, приступил к испытаниям — припаял разъем прикуривателя и покатался примерно 2 недели. Отличий от работы с родным преобразователем 12V/5V не обнаружено.
Фото целого устройства не сохранилось 😉 – только расчленёнка. Извините за качество фото, снимал на мобильник.

Фото в разобранном виде

Блок питания основан на импульсном преобразователе напряжения 33063 — схема распространенная.
Далее решил продолжить испытания. Подключил устройство к блоку питания и выставил номинальные 12V. Подключил видеорегистратор – ток потребления 0,17А (без нагрузки — 0,00А).

Показатели

При изменении напряжения питания устройства от 8 до 18V напряжение на выходе устройства под нагрузкой (с видеорегистратором) и без нагрузки оставалось 5,3V.
Захотел нагрузить более существенно — подключить мобильник, планшет и powerbank, ток нагрузки должен был быть приблизительно 0,6А, 1А и 2А соответственно.
Но тут вскрылась одна большая китайская тайна – какой-то 有抱負的資本主義 китайский товарищ решил сэкономить — к выходу преобразователя припаял двухпроводный кабель с мини-USB-разъемом вместо четырехпроводного. Поэтому все мои нагрузочные устройства отказались заряжаться.
При желании и умении держать паяльник устройство можно доработать, припаяв полноценный 4-х проводной кабель: место для припайки оного есть, и резисторы (идентификации подключения зарядного устройства) на плате присутствуют.
В связи с чем приношу свои извинения всем собравшимся читателям, так как дать нагрузку для проведения полноценного теста не удалось. Но мне лично больше и не надо, так как устройство заказывалось под конкретный видеорегистратор.
Плюсы:
— вполне устраивает;
— USB-разъем — мини, а не микро. Плюс, конечно, спорный, но мне такой разъем и нужен.
Минусы:
— двухпроводной вместо заявленного четырехпроводного, следовательно, не все девайсы (особенно брендовые) будут заряжаться.

Моя крестница, охотница и настоящая леди

Кабель для ЗУ со штекером mini-USB, до 3А, альтернативная распиновка, для видеорегистратора, oem 00000001948 — Кабели, переходники

В нашем интернет-магазине вы найдете зарядное устройство, адаптер питания, аккумуляторную батарею, а также различные аксессуары для следующих категорий товаров: Мобильные (сотовые) телефоны, Смартфоны, Коммуникаторы — Все производители, Планшеты, Tablet PC — Все производители, Ноутбуки, Нетбуки, Ультрабуки — Все производители, Компьютеры, Моноблоки, Неттопы, POS терминалы — Все производители, Мониторы, телевизоры, DVD проигрыватели — Все производители, Проекторы — Все производители, Цифровые фотоаппараты — Все производители, Цифровые Видеокамеры — Все производители, Видеорегистраторы, экшн-камеры — Все производители, Радар-детекторы (Антирадары) — Все производители, Холодильники — Все производители, GPS — навигаторы, трекеры — Все производители, Электронные книги (ридеры, e-readers) — Все производители, Портативные MP3- MP4- плееры Диктофоны Фоторамки — Все производители, Звуковое и музыкальное оборудование — Все производители, Игровые приставки, Клавиатуры, Мыши, Джойстики, Геймпады и другие устройства управления — Все производители, Радио и DECT телефоны, факсы — Все производители, Рации, радиоприемники, радио- видеоняни — Все производители, Принтеры, Сканеры, МФУ — Все производители, Сетевое и TV оборудование — Все производители, Торговое оборудование, кассы, весы итд — Все производители, Системы охранной, пожарной сигнализации, безопасности и оповещения — Все производители, Smart-часы и фитнес-браслеты — Все производители, Бритвы, триммеры, машинки для стрижки — Все производители, Электрический инструмент (дрели, шуруповерты итд) — Все производители, Пылесосы, электрошвабры, электровеники, полотеры, воздуходувки и другая клининговая техника, Медицинская и гигиеническая техника, Внешние аккумуляторы, Powerbank, Пусковые устройства, Гироскутеры, электросамокаты — Все производители .
Вся информация на данном сайте носит справочный характер и не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

© 2010-2020 ООО «Айперон», магазин «Все Зарядки»



Отремонтировать видеорегистратор своими руками | Авто Брянск

Устройство и ремонт видеорегистратора

Для многих автолюбителей видеорегистратор является тем прибором, который помогает в разрешении споров, возникших на дороге.

К сожалению, массовость производства видеорегистраторов сказывается на их качестве и надёжности.

Наиболее частые неисправности видеорегистраторов – это механические поломки разъёмов и коннекторов. Также могут иметь место выход из строя электронных компонентов из-за чрезмерного нагрева от жарких солнечных лучей, например, летом.

Стоит также отметить, что в каждом видеорегистраторе имеется небольшой литиевый аккумулятор. А, как известно, чрезмерный нагрев литиевого аккумулятора может привести к его взрыву или «вспучиванию».

Устройство видеорегистратора.

Для начала заглянем «под капот» рядового видеорегистратора, познакомимся с его электронной начинкой.

В качестве экземпляра для изучения возьмём видеорегистратор xDevice Black Box-29.

Чтобы вскрыть корпус видеорегистратора xDevice Black Box-29 понадобится тонкая крестовая отвёртка. Как оказалось, подходящую найти довольно трудно. Можно применить универсальную отвёртку для вскрытия корпусов сотовых телефонов.

Данный видеорегистратор оснащён двумя видеокамерами. Та, что служит для записи салона авто, жёстко закреплена на печатной плате. По бокам установлено 2 инфракрасных светодиода. Они необходимы для фоновой подсветки объекта при отсутствии освещения.

Камера, которая служит для записи происходящего на дороге, смонтирована на небольшой печатной плате и установлена в поворотном пластмассовом корпусе.

С главной печатной платой её соединяет гибкий шлейф. Он перфорирован – между проводниками сделаны прорези. Благодаря этому модуль камеры можно поворачивать на 270 0 .

На печатной плате можно обнаружить датчик освещённости – фоторезистор.

В качестве резервного источника питания используется литиевый аккумулятор. Емкость его небольшая, судя по размерам, порядка 300 – 400 mA/h. Он не является основным – питание видеорегистратора осуществляется от преобразователя 12v/24v – 5.5v (2A), который подключается к прикуривателю.

Литиевый аккумулятор служит неким буфером, который питает устройство во время кратковременного отключения питания видеорегистратора.

К основной плате через гибкий шлейф подключается плата цветного LCD-дисплея.

Ядром устройства являются 3 микросхемы. К сожалению, маркировка их почему-то затёрта. Маркировка чётко различима лишь на корпусе микросхемы SDRAM-памяти (elixir N2SV12816FS-6K) объёмом 64Mb.

Также на печатной плате можно обнаружить микросхемы периферии: преобразователи напряжения, маломощный усилитель ЗЧ, память EEPROM.

Кроме этого есть микросхема, которая очень похожа на микросхему 3-ёх осевого акселерометра.

Судя по всему, именно она выполняет функцию G-сенсора. Благодаря G-сенсору современные видеорегистраторы могут протоколировать ускорения, удары, резкое торможение, вращение. Такие данные могут пригодиться при разборе ДТП.

Также к печатной плате подключаются микрофон и миниатюрный динамик.

Ремонт видеорегистратора.

Теперь поговорим о ремонте видеорегистратора xDevice Black Box-29. Как уже говорилось, механические поломки разъёмов – это рядовой случай для таких устройств. У данного видеорегистратора из-за «холодной» пайки разъём mini USB попросту отвалился. Мало того, он просто рассыпался.

Казалось бы для человека, который знаком с электроникой такая поломка – плёвое дело. На самом деле, замена такого разъёма – весьма хлопотное занятие. Всё из-за того, что в качестве USB-разъёма применён 10-ти пиновый (10 pin) разъём. Такой разъём за счёт увеличенного числа контактов является универсальным. Например, некоторые видеорегистраторы комплектуются специальным шнуром miniUSB – RCA, который позволяет подключать видеорегистратор напрямую к телевизору.

Обычно стандартный USB-разъём имеет 4 контакта. По двум из них подаётся питание (+ и -) 5 вольт, а по оставшимся 2 передаются данные. Разъём mini USB 5 pin имеет ещё 1 контакт, который соединяется с общим проводом (GND).

В разъёме mini USB 10 pin монтируется уже 10 контактов. Расстояние между контактами такого разъёма очень мало, и запаивать его на печатную плату при замене довольно сложно. Мало того, найти 10 pin’овый разъём сложнее, чем широко распространённый 5 pin’овый разъём mini USB.

Поэтому в некоторых случаях есть смысл вместо неисправного mini USB 10 pin запаять mini USB 5 pin. Основная задача такого ремонта – подключить контакты питания «+» и «-», чтобы обеспечить возможность зарядки встроенного аккумулятора и электропитания видеорегистратора. Также можно подпаять контакты данных разъёма USB. Это стоит сделать, если в комплекте с видеорегистратором есть шнур mini USB — USB для подключения к компьютеру.

Остальные контакты, которые идут к 10 pin’овому разъёму mini USB на печатной плате можно укоротить ножом, чтобы они не мешали. Естественно, делая такую замену, стоит учитывать, что после замены USB-разъёма некоторые функции видеорегистратора, возможно, не будут доступны.

Пару слов о преобразователе питания.

Преобразователь питания видеорегистратора xDevice Black Box-29 подключается к штатному прикуривателю (12V) автомобиля, а к видеорегистратору — шнурком со штекером miniUSB.

Преобразователь реализован на микросхеме LSP5502. Сама схема рассчитана на входное напряжение 12v/24v и на выходе способна выдавать 5,5v (2A).

Выходная цепь 5v преобразователя защищена супрессором P6KE6.8A. В случае нештатной ситуации и выхода из строя преобразователя, супрессор P6KE6.8A ограничит опасный для схемы видеорегистратора всплеск напряжения.

Также в зарядное устройство устанавливается рядовой плавкий предохранитель.

Вот типовая схема включения микросхемы LSP5502 в режиме понижающего DC/DC-преобразователя. Схема взята из даташита на LSP5502.

Если есть необходимость запитать видеорегистратор в условиях мастерской (от сети 220V), то есть смысл временно отпаять соединительный шнур питания от преобразователя и припаять его к стандартному зарядному устройству с 5-ти вольтовым выходом. Так, например, сделал я.

Современные видеорегистраторы оснащены качественными системами защиты. Однако их порой не хватает для того, чтобы избежать различных сбоев. По устройству модели являются довольно схожими. Стандартная схема видеорегистратора включает в себя процессор, коннектор, а также печатную плату.

Камера крепится к ней через специальный шлейф. Сигнал передается через фоторезистор. Также у видеорегистраторов установлены конденсаторы разного типа. У некоторых моделей используется модуль вместе с блоком памяти.

Перегрев видеорегистратора на примере Gmini HD90

При перегреве на солнце ремонт видеорегистратора Gmini HD90 своими руками следует начинать с осмотра печатной платы. Проблема чаще всего заключается именно в фоторезисторах. При большой температуре предохранители не способны их защитить. Для того чтобы осмотреть видеорегистратор, необходимо снять крышку модели. Далее потребуется аккуратно изъять камеру и открутить печатную плату. Если ее контакты потемнели, значит, придется полностью менять. Маркировка детали указана на обратной стороне.

Проблемы со звуком у видеорегистраторов: инструкция по устранению неисправности и отзывы специалистов

Проблемы со звуком встречаются довольно часто. Ремонт автомобильного видеорегистратора своими руками в этой ситуации следует начинать с осмотра модуля. Иногда проблема кроется в динамике, однако такое случается редко. Для того чтобы осмотреть модуль камеры, следует снять крышку видеорегистратора.

Далее нужно отсоединить защитный шлейф камеры. После этого появится возможность открутить печатную плату. Модулятор в данном случае должен находиться возле коннектора. Также нужно проверить контакты. Если верить отзывам специалистов, можно попробовать сделать замеры сопротивления в цепи. Однако для этого понадобится тестер. В среднем сопротивление у модуля должно составлять не более 55 Ом.

Проблемы с операционной системой на примере Viaccess 605: отзывы потребителей

Если верить отзывам потребителей, они часто сталкиваются с проблемами из-за операционной системы. Как правило, это происходит, когда из строя выходит модулятор. В таком случае можно сделать ремонт своими руками. Видеорегистратор Viaccess 605 для этого нужно осмотреть. С этой целью отсоединяется крышка и проверяются внешние контакты печатной платы.

Далее следует осмотреть непосредственно модулятор. Для этого нужно аккуратно отсоединить камеру и шлейф. Следующим шагом необходимо снять модулятор при помощи отвертки. Как правило, проблема кроется в перегоревших контактах. В этой ситуации деталь придется полностью менять. У этой модели установлен модулятор проводного типа.

Ремонт коннектора у видеорегистратора

Коннектор у видеорегистратора отвечает за передачу сигнала от модулятора. Ломается он чаще всего от механического воздействия. Ремонт видеорегистраторов своими руками в данном случае делать довольно просто. В первую очередь с модели откручивается крышка. Далее, чтобы сделать ремонт видеорегистраторов своими руками (неважно, какого производителя), потребуется осмотреть печатную плату и модулятор.

Если с ними все в порядке, можно снять коннектор. Иногда его контакты могут перегреваться. В таком случае отремонтировать видеорегистратор практически невозможно. Если контакты не очень повреждены, нужно воспользоваться щипцами и отсоединить деталь. Следующим шагом следует осмотреть распределитель на нем. Показатель сопротивления должен составлять не более 50 Ом. Если тестер показывает отклонение от нормы, значит, придется припаивать новый коннектор.

Проверка разъемов

Кабель питания у видеорегистраторов подсоединяется через разъем. Иногда связь нарушается, и устройство перестает работать. Ремонт видеорегистраторов своими руками в таком случае следует начинать с проверки разъемов. Для этого придется модель раскрутить. Печатную плату у нее не следует трогать. Разъем находится в корпусе возле коннектора. Для того чтобы его осмотреть, придется сместить в сторону защитную пластину. После этого основание разъема необходимо поддеть. Сделать это можно при помощи отвертки. Если на детали видны механические повреждения, значит, ее придется заменить. Приобрести разъемы в магазине не составит труда. Однако следует знать точную модификацию.

Замена печатной платы у видеорегистратора

На печатной плате видеорегистратора располагается множество элементов для управления системой. Когда они выходят из строя, прибор не работает. Ремонт видеорегистраторов своими руками в данном случае можно сделать, если снять крышку. Чтобы снять печатную плату, понадобится отвертка. На этом этапе важно не повредить усилитель, который располагается в стороне от нее. После отсоединения печатной платы следует проверить все гнезда и прочистить их.

Проблемы со шлейфом у видеорегистратора «Каркам Q3»

Если верить отзывам потребителей, то у этого видеорегистратора проблемы со шлейфом возникают довольно часто. Указанный компонент очень капризен и чувствителен к отрицательной температуре. Кода он ломается, сразу пропадает связь с камерой, однако память устройства через персональный компьютер остается доступной. Ремонт видеорегистратора «Каркам» своими руками при поломке шлейфа следует начинать со снятия крышки. Чтобы добраться до указанной детали, придется снять печатную плату.

После этого потребуется отсоединить непосредственно камеру. Шлейф у этого видеорегистратора крепится через специальный разъем. Для того чтобы его освободить, придется воспользоваться ножом. В данном случае важно не повредить провод, который идет от аккумуляторной батареи. Следующим шагом необходимо аккуратно извлечь шлейф. Если на нем видны следы повреждений, значит, его потребуется заменить. После установки нового компонента нужно просто заново загнуть разъем и крепко зафиксировать деталь.

Замена фоторезистора на примере видеорегистраторов «Штурман»

Если верить отзывам потребителей, то от перегрева на солнце фоторезистор у моделей часто выходит строя (ниже показана электросхема видеорегистратора «Штурман»). Ремонт своими руками в таком случае сделать можно. В первую очередь придется снять крышку и открутить печатную плату. Фоторезистор у модели располагается возле конденсатора. Чтобы до него добраться, не следует отсоединять камеру.

Достаточно просто снять шлейф и отсоединить преобразователь. После этого появится возможность осмотреть фоторезистор. Выглядит он как компактный динамик. Крепится указанный элемент через провод, который ведет к коннектору. Если проблема заключается в нем, значит, придется воспользоваться паяльной лампой. При перегорании фоторезистора нужно покупать новую деталь. Установить ее при помощи паяльника не составит труда.

Ремонт модуля на примере видеорегистраторов «Каркам Q2»

Модуль в видеорегистраторе необходим для управления камерой. При его поломке сигнал не поступает в блок памяти. В такой ситуации можно сделать ремонт своими руками. Видеорегистратор «Каркам Q2» с этой целью следует обесточить. Располагается модуль рядом с печатной платой. Однако чтобы до него добраться, следует в первую очередь отсоединить преобразователь.

Далее придется снять камеру со шлейфом. Только после этого можно будет увидеть модуль, который находится рядом с распределителем. В нижней части компонента располагается два контакта. В некоторых случаях они перегорают из-за коротких замыканий. Чтобы решить эту задачу, модуль следует отсоединить и снова припаять. Самостоятельно справиться сложно с такой проблемой. В данном случае лучше обратиться в сервисный центр. Однако причиной поломки также может быть накопившаяся пыль. Для того чтобы решить эту задачу, нужно просто прочисть контакты ватной палочкой и вновь собрать видеорегистратор.

Подведение итогов

Учитывая все вышесказанное, следует не пренебрегать правилами использования видеорегистратора. При необходимости обследование модели всегда можно провести самостоятельно. Однако перед ремонтом устройства следует оценить масштабы повреждения и принять взвешенное решение. Порой видеорегистратор лучше сразу отнести в сервисный центр и проконсультироваться со специалистом.

С каждым годом всё больше автомобилей оборудуют видеорегистраторами. Эти приборы непрерывно ведут запись в дороге и могут зафиксировать виновника ДТП или выявить нарушителя правил дорожного движения. Как и любая другая техника, они периодически выходят из строя. При поломке можно попытаться самостоятельно отремонтировать прибор, и в некоторых случаях ремонт своими руками вовсе несложен.

Типичные неисправности видеорегистраторов и способы их устранения

Несмотря на то что в продаже представлена продукция разных производителей, большинство видеорегистраторов имеют похожую конструкцию. При поломке способы ремонта практически не отличаются. Из самых типичных неисправностей стоит отметить следующие.

Прибор пищит, запись сбрасывается

Неисправность: Прибор начинает пищать и пытается включить режим записи. После нескольких секунд происходит сброс, и ситуация повторяется. Проявляется на моделях DVR-227, DVR-F500.

Решение: Причина неисправности кроется в адаптере карты памяти микро SD. Даже если вы отформатируете флешку, через пару дней проблема появится вновь. Необходимо установить на прибор новый адаптер.

Проблемы с записью возникают из-за поврежденного адаптера карты памяти, для решения проблемы его необходимо заменить

Автомобильный регистратор не включает запись / в режиме ожидания

Неисправность: При подключении регистратора к прикуривателю запись не начинается, прибор постоянно находится в режиме ожидания. Встречается такая проблема нечасто.

Решение: Как и в предыдущем случае, причиной поломки является повреждённый адаптер. После его замены проблем с записью видео не будет.

Не загорается экран при подключении к прикуривателю

Неисправность: При подключении к прикуривателю экран загорается и через пару секунд сразу гаснет. Иногда может отображаться меню, но кнопки управления не работают.

Решение: Здесь сбои в устройстве происходят из-за неоригинального кабеля подключения. Несмотря на то, что провод подходит к разъёму микроUSB, распайка штекера отличается. Правильно работать видеорегистратор будет только с кабелем, который идёт в комплекте. Шнуры с автомобильным зарядником, которые предлагают продавцы сотовых телефонов, не подходят.

FullHD-регистратор зависает

Неисправность: FullHD регистраторы с расширением 1920×1080 могут полностью зависать после 1-2 часов работы. Приходится вытягивать аккумулятор или нажимать кнопку Reset.

Решение: Устройства с высоким расширением имеют плохую совместимость со многими дешёвыми картами памяти. К ним нужно покупать высокоскоростные карты, класс которых указывается в технической документации (они стоят на порядок выше).

Проблемы с китайскими аппаратами видеофиксации нарушений

Неисправность: Китайские устройства периодически выключаются, самопроизвольно останавливается запись, навигатор без указаний меняет маршрут. Перезагрузка помогает лишь на короткое время.

Решение: Причина кроется в некачественном заряднике с микро-USB разъёмом, а именно его толстой части, которая вставляется в прикуриватель. Сбои в работе происходят из-за скачков напряжения и короткого замыкания. Проблема решается покупкой нового зарядного устройства.

После разрядки прибор не реагирует на нажатие кнопок, в том числе Reset

Неисправность: После разрядки регистратор не хочет включаться и не реагирует на кнопки управления, в том числе и Reset. Встречается на разных моделях.

Решение: Проблема связана с механизмом зарядки аккумулятора. При полной потере заряда батарея не может принять ток, поэтому нужно вытянуть батарею и подать питание напрямую.

Чтобы вы могли сами устранить мелкие неполадки видеорегистратора, стоит более детально рассмотреть распайку штекера микроUSB и процесс зарядки аккумулятора напрямую.

Правильная распайка штекера кабеля питания с разъёмом микро-USB китайского производства

Как уже говорилось, нестандартная распайка штекера приводит к нарушению работы устройства. Если нет возможности достать оригинальный провод, просто измените распайку на новом разборном штекере своими руками. Стандартная схема выглядит следующим образом:

На схеме распайки показано, какие контакты соеденены между собой и куда подается напряжение

• VBUS – плюс;
• GND – минус;
• >На большинстве китайских кабелей некоторые контакты вообще не задействованы, GND – это минус, а NC (или ID) — это плюс. Те коннекторы, которые продаются в магазинах сотовой связи, не заряжают китайские видеорегистраторы, так как контакт NC замкнут с VBUS. Поэтому нужно приобрести разборной штекер миниUSB, в нём должен присутствовать четвёртый контакт (NC или ID). Меняем схему с помощью паяльника, и видеорегистратор будет работать без сбоев.

Чтобы наладить работу видеорегистратора изменяем распайку на штекере кабеля питания

Как самостоятельно зарядить аккумулятор напрямую

Сегодня в продаже есть универсальные зарядные устройства, которые можно подключить напрямую к клеммам аккумуляторных батарей. В случае с видеорегистраторами нам необходимо лишь дать небольшой стартовый заряд батарее. Прикладываем контакты зарядного устройства на клеммы и ждём несколько минут. После этого можно продолжить зарядку стандартным способом через кабель с миниUSB коннектором.

С помощью универсального зарядника можно дать электропитание батареи

Видео по устранению типичной поломки (отходит крышка)

Видео ремонта контроллера питания батареи своими руками

Если ваш видеорегистратор перестал отвечать на кнопки управления, не включается или сбрасывает режим записи, необязательно сразу обращаться в сервисный центр. Некоторые неполадки можно вполне устранить своими руками. Если же поломка серьёзная, требуется разборка устройства и замена некоторых деталей, то лучше обратиться к специалистам и воспользоваться гарантией.

Простой способ, как спрятать провод от видеорегистратора в машине почти без разбора

Статьи

Опубликовано 26 октября, 2020 | Александр Кочетов

Как же надоел свисающий кабель посреди стекла от видеорегистратора или радар-детектора. Вижу это в каждой третьей машине. Есть ли простое решение проблемы?

Где-то читал, что в некоторых авто в штатном зеркале есть вывод USB для подключения чего угодно. Но увы, не все современные автомобили даже среднего класса могут похвастаться такой опцией. Да и есть некоторые особенности, при которых не подойдет этот USB.

Стандартный кабель питания от регистратора не имеет универсальной длины, у каждого производителя она своя. У кого 2 метра, у кого 2.5м, а есть и 3х метровые.  Если провод у вас короткий, то описанный способ может не подойти. Если провод от 2.5м и ваш автомобиль не Шевроле Тахо, то есть надежда на то, что все получится.

Способ 1. Простой и без особых знаний

Итак, общая схема установки такая.

Примечание. Запомните, проталкивать кабель перед установкой надо снизу вверх. Так как штекер питания меньше, чем сама зарядка прикуривателя. А вот устанавливать провод надо сверху вниз, так как излишки длины можно спрятать под торпедой и не обрезать.

Шаг 1. Я поездил во многих авто. И практически в 90% есть пространство, а точнее щель между обшивкой потолка и лобовым стеклом. Даже если вам кажется, что там очень плотно, протолкнуть кабель туда не составит труда. Попробуйте использовать пластиковую карту.

Примечание. Но, прежде чем это сделать, отмерьте кусочек кабеля питания примерно 10-15см или так, чтобы он был слегка в натяжку к тому месту, где планируйте ставить видеорегистратор. Потом его лучше зафиксировать специальными клипсами в 2х местах, у потолка и у места, где он подходит к гнезду регистратора.

Шаг 2. Проведите кабель под потолком до угла (налево или направо), тем же способом попробуйте затолкать его между резинкой стойки и обивкой. Если не получится, придется снять стойку. Не бойтесь, это ОЧЕНЬ просто и повредить там ничего невозможно. Часто под заглушками airbag есть шурупы, выкрутите их. Все, тяните аккуратно стойку на себя, она на защелках.

Шаг 3. Протянув провод по стойке вниз, дойдете до бардачка или до торпеды под рулевой колонкой. Тут скручиваем лишний провод и скотчем прикрепляем к чему-либо свободному, а остаток с зарядкой аккуратно ведем к прикуривателю.

Шаг 4. При нижней проводке тоже можно обойтись без снятия панелей, если у вас есть те самые специальные клипсы проводки с 3М скотчем, купить их можно на Алиэкспресс. Например такие или такие. Просто зафиксируйте провод, чтобы он не свисал и доведите до места питания. Кто-то просто кидает под коврик, но я не советую этого делать.

Финальный шаг. Запомните, от штатного USB запитать видеорегистратор может не получиться, так как они не выдают нужную силу тока.  Обычно это стандартные 0.5A или 1A. Но если у вас современный автомобиль, то на таком USB будет обозначение зарядки смартфона, тогда это подходит.

Посмотрите на зарядке видеорегистратора обозначения производителя по питанию и силе тока. Выглядит это как output: 5v 2A, это обычно у китайцев. Информация пригодится при покупке зарядки. А вот у корейских и комбо чаще встретишь 12v 2A. Учтите, корейские гаджеты вообще все питаются от 12v и им никакой USB не нужен.

Используйте штатное зарядное от регистратора или купите хороший автомобильный USB зарядник на несколько портов, например вот такой от BASEUS или Ugreen.

Более сложные способы, требующие небольшого вмешательства в электрику

1. Подключение к плафону штурманского света. Осуществляется при твердом знании того, что в вашем авто штурманский обесточивается при постановке на охрану и не учавствует в анализе утечки. Также нужно свобдное место для размещения зарядки
2. Самый правильный способ – к блоку салонного предохранителя. Требует знаний и часто разборки зарядки прикуривателя или специального кабеля hardwire kit. Идеален для чистых 12в корейских гаджетов. Может быть использован для парковочного режима или постоянного питания
3. К автономному блоку питания. Это может быть пауэрбанка большой емкости на 5в или 12в. Используется для авто, где вмешательство в электрику невозможно из-за систем анализа утечки тока
4. Использовать питание от OBD2 модуля. Требует покупки специального кабеля. Есть понимание того, что OBD2 не отключается как источник

Метки: как просто, подключение видеорегистратора, сделай сам

Об авторе

Александр Кочетов Следит за рынком видеорегистраторов с 2014 года, постоянный участник специализированных обсуждений в профильных ветках форумов, знает настроения и тренды пользователей

Похожие статьи

Похожих статей не найдено!

Типичные неисправности видеорегистраторов / Статьи / Добрый Сусанин

Должны сказать, что большинство неисправностей и прочих глюков типичны, и одинаковы на всех моделях и брэндах. Задушевные гаражные беседы на тему проблем с видеорегистраторами вылились в эту статью, в которой мы постараемся классифицировать основные, часто встречающиеся неисправности видеорегистраторов, и дадим советы, как вылечить заболевший регистратор.

1 проблема: проявлялась на многих видеорегистраторах (например: DVR-227, DVR-F500).
Симптомы: видеорегистратор постоянно пищит, начинает запись, о чем говорит соответствующий значок на экране, и сразу сбрасывает запись и пытается вновь начать записывать.
Лечение: мы достаточно долго боролись с этим недугом путем форматирования флешки на компьютере. Помогало ненадолго, через день-два все начиналось сначала. Через пару недель мы все-таки нашли настоящую причину болезни – адаптер карты памяти микро SD. После замены адаптера неисправность исчезла полностью и больше не повторялась.

2 проблема: проявлялась всего на двух регистраторах, но, мы думаем, тоже заслуживает внимания.
Симптомы: при подключении видеорегистратора к прикуривателю, аппарат включается, но запись не начинается. Аппарат просто остается включенным, в режиме ожидания, т.е. картинка на экране есть, а запись не идет.
Лечение: этот глюк обусловлен флешкой, точнее, как и в предыдещем случае, адаптером карты памяти микроSD. После замены адаптера неисправность исчезла полностью и больше не повторялась.

3 проблема: проявлялась почти на всех видеорегистраторах с разъемом микроUSB на питающем кабеле.
Симптомы: при подключении видеорегистратора к прикуривателю, аппарат включается, но экран сразу же гаснет (иногда появляется меню из 2-х 3-х строчек). Не реагирует ни на какие кнопки и переход по пунктам меню так же не дает никакого результата.
Лечение: причину неисправности видеорегистратора мы смогли определить только методом научного тыка. Хотя сразу было понятно, что регистратор переходит в режим подключения к компьютеру, совсем непонятно было, почему это происходит.
Разобрались, поясняем: к видеорегистраторам с разъемом микроUSB на питающем кабеле подходят ТОЛЬКО кабели, идущие в комплекте с видеорегистратором. Такие же кабели с автомобильным зарядником, продающиеся в магазинах для сотовых телефонов к видеорегистраторам НЕ ПОДХОДЯТ. Почему- пока не знаем, предполагаем, что чем-то отличается распайка в штекере.
В ближайшее время собираемся разобрать пару таких кабелей (вскрытие покажет причину), вот тогда и выложим здесь подробный отчет. Может быть и способ лечения придумаем.

Как и обещали, публикуем результат разбора питательного кабеля видеорегистратора DVR-D5000.

Как и предполагалось, проблема была именно в распайке штекера.
Стандартная распайка должна выглядеть так:

Обозначения: VBUS — плюс, GND — минус, ID или NC — общая масса (часто закорачивается на минус напрямую или через резистор), D+ и D- контакты для передачи данных.
Через этот кабель передается и питание прибора (зарядка) и данные. Чтобы видеорегистратор понимал, что подключен именно питающий кабель для зарядки, а не к компьютеру, обычно замыкают контакты D+ и D-.
Однако китайцы и здесь удивили своей непредсказуемостью. В оригинальном кабеле видеорегистратора DVR-D5000 распайка следующая: GND — как и положено- минус. NC (или ID) — плюс! Другие контакты не задействованы вообще! Выяснилось это дело методом прозвона оригинального кабеля (у нас был только один кабель от исправного аппарата и ломать его было нельзя, поэтому фоток нет).

Вот так выглядят изнутри контакты зарядников, что продаются в магазинах для сотовых телефонов.

Обратите внимание: на NC подается плюс (как нам и требуется), но он замкнут с VBUS. Именно эта перемычка и не дает работать КИТАЙСКИМ зарядникам с КИТАЙСКИМИ видеорегистраторами. Такие штекера неразборные, целиком залитые пластмассой и разобрать-собрать — не получится.

Таким образом, если оригинальный кабель по каким то причинам неработоспособен, то прямая дорога Вам в магазин. Покупаете либо зарядник с разборным штекером мини USB, либо просто разборный штекер мини USB в ближайшем радиомагазине. Только следите, чтобы четвертый контакт (NC или ID) в штекере присутствовал. Часто он бывает замурован в пластмассу и недоступен для пайки. Вооружаетесь паяльником и счастье наступает. Волшебным образом дивный китайский аппарат начинает работать.

4 проблема: проявлялась на видеорегистраторах с разрешением FullHD 1920х1080
Симптомы: вначале аппарат работает исправно, затем, через несколько часов работы, по непонятным причинам виснет намертво. Спасает только или волшебная кнопка RESET или вынимание аккумулятора. После форматирования флешки ситуация повторяется.
Лечение: видеорегистраторы с разрешением FullHD 1920х1080 требуют более скоростные карты памяти, чем простые аппараты с разрешением, например, 640х480 или даже 1280х960. Обращайте внимание на инструкцию, там часто пишут требуемый класс карты памяти. Можем сказать, что для FullHD рекомендуется 10 класс.

5 проблема: проявлялась на видеорегистраторах, опять же, с зарядниками микроUSB и на некоторых автомобильных GPS навигаторах.
Симптомы: аппарат живет своей жизнью — сам включается и выключается, причем всегда невпопад: запускаешь двигатель — регистратор выключается и наоборот. Самостоятельно начинает и останавливает запись. На навигаторе аппарат самостоятельно нажимал кнопки, пркладывал маршрут и даже пытался ехать по этому маршруту!!! Без шуток!!! Волшебные кнопки RESET и перезагрузки помогали ненадолго, вскоре все симптомы проявлялись опять.
Лечение: проблема опять же в заряднике со штекером микроUSB, только на этот раз в толстой его части, которая в прикуриватель втыкается. Толи что-то коротит там, то ли выдает он уже неправильные 5 В, то ли еще что-то с ним происходит, столь же загадочное, как китайская душа, но проблема решается заменой зарядника.

6 проблема: проявлялась на многих, самых разных видеорегистраторах.
Симптомы: видеорегистратор умирает, заряжаться не хочет, не включается и ни на какие кнопки ( в т.ч. RESET) не реагирует.
Лечение: не знаем по каким причинам, но при полном разряде аккумулятора отказывает система зарядки (или что то в этом роде, не знаем, как правильно называется). То есть аккумулятор пуст, а заряжаться не хочет. Зарядник при этом исправен и выдает положенные 5 V на нужные контакты.
Признаемся честно, наши поставщики несколько раз лечили такие проблемы прямо на наших глазах, а мы никак не могли поверить увиденному, и, самое главное, в следующий раз справиться с такой проблемой самостоятельно. Ведь все говорит о том, что видеорегистратор умер, не дышит и надо его как брак возвращать.
Не тут то было. Оказывается пациент скорее жив, чем мертв. Лечится таким вот нехитрым способом:
Вынимается аккумулятор и ставится на зарядку подходящим зарядником, таким образом, чтобы напряжение сразу поступало на контакты аккумулятора, а не через видеорегистратор.
Например, таким вот зарядником:

Контакты зарядника ложатся непосредственно на контакты аккумулятора. Достаточно нескольких минут такой зарядки. Получив пинок, аккумулятор начинает нормально заряжаться через видеорегистратор. И сам видеорегистратор волшебным образом начинает исправно работать.

Думаем, следует обратить внимание еще на такую особенность автомобильных видеорегистраторов. Как пишут сами производители: видеорегистратор — это миниатюрный компьютер, со всеми болезнями присущими компьютеру. В том числе периодическими зависаниями. Специально для этого существует кнопка RESET на любом видеорегистраторе. Если с вашим аппаратом творится что-то неправильное- не торопитесь бежать в ремонт. Воспользуйтесь RESETом. Это не является неисправностью видеорегистратора, так заявляют производители.

Вот она — волшебная кнопка RESET. Вот кнопка, УРРИ.

PS Мы получаем огромное количество писем с вопросами, просьбами помочь и с описанием своих собственных проблем. СПАСИБО ВАМ ОГРОМНОЕ.
Однако, мы приносим извинения, за то, что не можем ответить всем. И причин тому несколько.
Во-первых, просто не хватает времени. Извините.
Во-вторых, почти всем мы ответили бы одинаково: в этой статье описаны не неисправности, а, скорее, глюки видеорегистраторов, которые можно разглючить самостоятельно, своими руками. В подавляющем большинстве остальных случаев речь идет о настоящих неисправностях, поломках, требующих разборки аппарата и/или замены деталей. Делать это самостоятельно нельзя, иначе вы потеряете гарантию. Обращаться в таких случаях нужно к продавцу, с требованием о ремонте или возврате или замене. По Закону о защите прав потребителей Вам обязаны либо обменять, либо отремонтировать Ваш видеорегистратор.

Взято с сайта: http://avtovideo33.ru/index.php/read/problema.html

Как разобрать видеорегистратор texet

Устройство и ремонт видеорегистратора

Для многих автолюбителей видеорегистратор является тем прибором, который помогает в разрешении споров, возникших на дороге.

К сожалению, массовость производства видеорегистраторов сказывается на их качестве и надёжности.

Наиболее частые неисправности видеорегистраторов – это механические поломки разъёмов и коннекторов. Также могут иметь место выход из строя электронных компонентов из-за чрезмерного нагрева от жарких солнечных лучей, например, летом.

Стоит также отметить, что в каждом видеорегистраторе имеется небольшой литиевый аккумулятор. А, как известно, чрезмерный нагрев литиевого аккумулятора может привести к его взрыву или «вспучиванию».

Устройство видеорегистратора.

Для начала заглянем «под капот» рядового видеорегистратора, познакомимся с его электронной начинкой.

В качестве экземпляра для изучения возьмём видеорегистратор xDevice Black Box-29.

Чтобы вскрыть корпус видеорегистратора xDevice Black Box-29 понадобится тонкая крестовая отвёртка. Как оказалось, подходящую найти довольно трудно. Можно применить универсальную отвёртку для вскрытия корпусов сотовых телефонов.

Данный видеорегистратор оснащён двумя видеокамерами. Та, что служит для записи салона авто, жёстко закреплена на печатной плате. По бокам установлено 2 инфракрасных светодиода. Они необходимы для фоновой подсветки объекта при отсутствии освещения.

Камера, которая служит для записи происходящего на дороге, смонтирована на небольшой печатной плате и установлена в поворотном пластмассовом корпусе.

С главной печатной платой её соединяет гибкий шлейф. Он перфорирован – между проводниками сделаны прорези. Благодаря этому модуль камеры можно поворачивать на 270 0 .

На печатной плате можно обнаружить датчик освещённости – фоторезистор.

В качестве резервного источника питания используется литиевый аккумулятор. Емкость его небольшая, судя по размерам, порядка 300 – 400 mA/h. Он не является основным – питание видеорегистратора осуществляется от преобразователя 12v/24v – 5.5v (2A), который подключается к прикуривателю.

Литиевый аккумулятор служит неким буфером, который питает устройство во время кратковременного отключения питания видеорегистратора.

К основной плате через гибкий шлейф подключается плата цветного LCD-дисплея.

Ядром устройства являются 3 микросхемы. К сожалению, маркировка их почему-то затёрта. Маркировка чётко различима лишь на корпусе микросхемы SDRAM-памяти (elixir N2SV12816FS-6K) объёмом 64Mb.

Также на печатной плате можно обнаружить микросхемы периферии: преобразователи напряжения, маломощный усилитель ЗЧ, память EEPROM.

Кроме этого есть микросхема, которая очень похожа на микросхему 3-ёх осевого акселерометра.

Судя по всему, именно она выполняет функцию G-сенсора. Благодаря G-сенсору современные видеорегистраторы могут протоколировать ускорения, удары, резкое торможение, вращение. Такие данные могут пригодиться при разборе ДТП.

Также к печатной плате подключаются микрофон и миниатюрный динамик.

Ремонт видеорегистратора.

Теперь поговорим о ремонте видеорегистратора xDevice Black Box-29. Как уже говорилось, механические поломки разъёмов – это рядовой случай для таких устройств. У данного видеорегистратора из-за «холодной» пайки разъём mini USB попросту отвалился. Мало того, он просто рассыпался.

Казалось бы для человека, который знаком с электроникой такая поломка – плёвое дело. На самом деле, замена такого разъёма – весьма хлопотное занятие. Всё из-за того, что в качестве USB-разъёма применён 10-ти пиновый (10 pin) разъём. Такой разъём за счёт увеличенного числа контактов является универсальным. Например, некоторые видеорегистраторы комплектуются специальным шнуром miniUSB – RCA, который позволяет подключать видеорегистратор напрямую к телевизору.

Обычно стандартный USB-разъём имеет 4 контакта. По двум из них подаётся питание (+ и -) 5 вольт, а по оставшимся 2 передаются данные. Разъём mini USB 5 pin имеет ещё 1 контакт, который соединяется с общим проводом (GND).

В разъёме mini USB 10 pin монтируется уже 10 контактов. Расстояние между контактами такого разъёма очень мало, и запаивать его на печатную плату при замене довольно сложно. Мало того, найти 10 pin’овый разъём сложнее, чем широко распространённый 5 pin’овый разъём mini USB.

Поэтому в некоторых случаях есть смысл вместо неисправного mini USB 10 pin запаять mini USB 5 pin. Основная задача такого ремонта – подключить контакты питания «+» и «-», чтобы обеспечить возможность зарядки встроенного аккумулятора и электропитания видеорегистратора. Также можно подпаять контакты данных разъёма USB. Это стоит сделать, если в комплекте с видеорегистратором есть шнур mini USB – USB для подключения к компьютеру.

Остальные контакты, которые идут к 10 pin’овому разъёму mini USB на печатной плате можно укоротить ножом, чтобы они не мешали. Естественно, делая такую замену, стоит учитывать, что после замены USB-разъёма некоторые функции видеорегистратора, возможно, не будут доступны.

Пару слов о преобразователе питания.

Преобразователь питания видеорегистратора xDevice Black Box-29 подключается к штатному прикуривателю (12V) автомобиля, а к видеорегистратору – шнурком со штекером miniUSB.

Преобразователь реализован на микросхеме LSP5502. Сама схема рассчитана на входное напряжение 12v/24v и на выходе способна выдавать 5,5v (2A).

Выходная цепь 5v преобразователя защищена супрессором P6KE6.8A. В случае нештатной ситуации и выхода из строя преобразователя, супрессор P6KE6.8A ограничит опасный для схемы видеорегистратора всплеск напряжения.

Также в зарядное устройство устанавливается рядовой плавкий предохранитель.

Вот типовая схема включения микросхемы LSP5502 в режиме понижающего DC/DC-преобразователя. Схема взята из даташита на LSP5502.

Если есть необходимость запитать видеорегистратор в условиях мастерской (от сети 220V), то есть смысл временно отпаять соединительный шнур питания от преобразователя и припаять его к стандартному зарядному устройству с 5-ти вольтовым выходом. Так, например, сделал я.

Практически все выпускаемые видеорегистраторы отличаются схемой сборки, не осложненной дополнительными параметрами благодаря наличию специальной микросхемы, имеющей на своей плате целый ряд разнообразных диодов и шлейфов. При использовании китайских регистраторов часто возникают проблемы с качеством картинки видео, резкостью изображения и контактами, спрятанными под корпусом. Для устранения возникающих неполадок необходимо разбирать видеорегистратор. Изделие является простым механизмом и раскручивается довольно свободно.

Комплектующие элементы регистратора и крепежные материалы

Для ответа на вопрос, как разобрать регистратор, требуется знать, из каких механизмов состоит устройство. Видеорегистратор можно разделить на несколько отдельных частей:

• Пластиковый корпус;
• Микросхему;
• Блок питания;
• Дисплей;
• Динамик;
• Глазок камеры;
• Крепежные детали.

Каждый видеорегистратор имеет по четыре основных шурупа, располагающихся по краям корпуса. При этом в центральной части находятся с двух сторон специальные защелки, которые отгибаются с помощью острого предмета. На дорогостоящих моделях вместо защелок устанавливаются шурупы, считающиеся более надежным инструментом крепежа.

На фото – крепежные места задней крышки

Для создания эстетичности и привлекательности прибора, отверстия под крепежные шурупы скрывают специальными резиновыми затычками, изготовленными чаще всего под цвет изделия. При снятии задней крышки требуется быть очень осторожным, так как чаще всего именно на ее обратной стороне устанавливается динамик, который садится на клей. Крышку нужно снимать без резких движений, не отодвигая далеко от нижней части механизма.

Как отделить микросхему и батарею от корпуса видеорегистратора?

Микросхема видеорегистратора на большинстве моделей имеет отдельные крепежные элементы и защелки, надежно удерживающие плату в зажимах, не давая ей возможности шевелиться. К микросхеме припаян динамик и аккумулятор, которые необходимо очень аккуратно снимать при помощи ножа либо отвертки.

Шурупы, удерживающие плату, имеют меньшую длину от тех, которые удерживают корпус, поэтому их следует откладывать отдельно, чтобы не перепутать.

Видеорегистратор после отделения микросхемы представляет собой всего лишь пластиковый корпус с закрепленным дисплеем, присоединяющимся к плате посредством шлейфа. Для регистраторов, имеющих поворотный дисплей, шлейф изготавливается из очень гибкого материала, который позволяет вращать изделие под любым углом.

На фото – аккумулятор и шлейф дисплея

Батарея приклеивается к стенке с помощью двустороннего скотча или посредством клея, и в случае необходимости можно ее отделить от корпуса без затруднений. На более дорогостоящих моделях вместо литиевого блока питания устанавливают обычную съемную батарею, что гораздо удобнее, поскольку в таком случае не требуется разбирать весь прибор в случае выхода из строя механизма.

Монитор регистратора заключен в специальный пластиковый чехол, который также закреплен на нескольких шурупах, при этом на большинстве моделей поверх дисплея наложено защитное оргстекло, предохраняющее от царапин и ударов.

На видео – разбор видеорегистратора:

С каждым годом всё больше автомобилей оборудуют видеорегистраторами. Эти приборы непрерывно ведут запись в дороге и могут зафиксировать виновника ДТП или выявить нарушителя правил дорожного движения. Как и любая другая техника, они периодически выходят из строя. При поломке можно попытаться самостоятельно отремонтировать прибор, и в некоторых случаях ремонт своими руками вовсе несложен.

Типичные неисправности видеорегистраторов и способы их устранения

Несмотря на то что в продаже представлена продукция разных производителей, большинство видеорегистраторов имеют похожую конструкцию. При поломке способы ремонта практически не отличаются. Из самых типичных неисправностей стоит отметить следующие.

Прибор пищит, запись сбрасывается

Неисправность: Прибор начинает пищать и пытается включить режим записи. После нескольких секунд происходит сброс, и ситуация повторяется. Проявляется на моделях DVR-227, DVR-F500.

Решение: Причина неисправности кроется в адаптере карты памяти микро SD. Даже если вы отформатируете флешку, через пару дней проблема появится вновь. Необходимо установить на прибор новый адаптер.

Проблемы с записью возникают из-за поврежденного адаптера карты памяти, для решения проблемы его необходимо заменить

Автомобильный регистратор не включает запись / в режиме ожидания

Неисправность: При подключении регистратора к прикуривателю запись не начинается, прибор постоянно находится в режиме ожидания. Встречается такая проблема нечасто.

Решение: Как и в предыдущем случае, причиной поломки является повреждённый адаптер. После его замены проблем с записью видео не будет.

Не загорается экран при подключении к прикуривателю

Неисправность: При подключении к прикуривателю экран загорается и через пару секунд сразу гаснет. Иногда может отображаться меню, но кнопки управления не работают.

Решение: Здесь сбои в устройстве происходят из-за неоригинального кабеля подключения. Несмотря на то, что провод подходит к разъёму микроUSB, распайка штекера отличается. Правильно работать видеорегистратор будет только с кабелем, который идёт в комплекте. Шнуры с автомобильным зарядником, которые предлагают продавцы сотовых телефонов, не подходят.

FullHD-регистратор зависает

Неисправность: FullHD регистраторы с расширением 1920х1080 могут полностью зависать после 1-2 часов работы. Приходится вытягивать аккумулятор или нажимать кнопку Reset.

Решение: Устройства с высоким расширением имеют плохую совместимость со многими дешёвыми картами памяти. К ним нужно покупать высокоскоростные карты, класс которых указывается в технической документации (они стоят на порядок выше).

Проблемы с китайскими аппаратами видеофиксации нарушений

Неисправность: Китайские устройства периодически выключаются, самопроизвольно останавливается запись, навигатор без указаний меняет маршрут. Перезагрузка помогает лишь на короткое время.

Решение: Причина кроется в некачественном заряднике с микро-USB разъёмом, а именно его толстой части, которая вставляется в прикуриватель. Сбои в работе происходят из-за скачков напряжения и короткого замыкания. Проблема решается покупкой нового зарядного устройства.

После разрядки прибор не реагирует на нажатие кнопок, в том числе Reset

Неисправность: После разрядки регистратор не хочет включаться и не реагирует на кнопки управления, в том числе и Reset. Встречается на разных моделях.

Решение: Проблема связана с механизмом зарядки аккумулятора. При полной потере заряда батарея не может принять ток, поэтому нужно вытянуть батарею и подать питание напрямую.

Чтобы вы могли сами устранить мелкие неполадки видеорегистратора, стоит более детально рассмотреть распайку штекера микроUSB и процесс зарядки аккумулятора напрямую.

Правильная распайка штекера кабеля питания с разъёмом микро-USB китайского производства

Как уже говорилось, нестандартная распайка штекера приводит к нарушению работы устройства. Если нет возможности достать оригинальный провод, просто измените распайку на новом разборном штекере своими руками. Стандартная схема выглядит следующим образом:

На схеме распайки показано, какие контакты соеденены между собой и куда подается напряжение

• VBUS – плюс;
• GND – минус;
• >На большинстве китайских кабелей некоторые контакты вообще не задействованы, GND – это минус, а NC (или ID) – это плюс. Те коннекторы, которые продаются в магазинах сотовой связи, не заряжают китайские видеорегистраторы, так как контакт NC замкнут с VBUS. Поэтому нужно приобрести разборной штекер миниUSB, в нём должен присутствовать четвёртый контакт (NC или ID). Меняем схему с помощью паяльника, и видеорегистратор будет работать без сбоев.

Чтобы наладить работу видеорегистратора изменяем распайку на штекере кабеля питания

Как самостоятельно зарядить аккумулятор напрямую

Сегодня в продаже есть универсальные зарядные устройства, которые можно подключить напрямую к клеммам аккумуляторных батарей. В случае с видеорегистраторами нам необходимо лишь дать небольшой стартовый заряд батарее. Прикладываем контакты зарядного устройства на клеммы и ждём несколько минут. После этого можно продолжить зарядку стандартным способом через кабель с миниUSB коннектором.

С помощью универсального зарядника можно дать электропитание батареи

Видео по устранению типичной поломки (отходит крышка)

Видео ремонта контроллера питания батареи своими руками

Если ваш видеорегистратор перестал отвечать на кнопки управления, не включается или сбрасывает режим записи, необязательно сразу обращаться в сервисный центр. Некоторые неполадки можно вполне устранить своими руками. Если же поломка серьёзная, требуется разборка устройства и замена некоторых деталей, то лучше обратиться к специалистам и воспользоваться гарантией.

JYX01 12 / 24В — 5В Mini USB Hardwiring Kit Кабель адаптера питания DVR — Официальные магазины AZDOME

Статус доставки
Время обработки 1-2 рабочих дня, потому что у нас есть запасы по всему миру, время доставки всего 10-15 рабочих дней прибытие к цели ， (Время доставки может зависеть от времени таможенного оформления или государственных праздников.)
Стоимость доставки
Бесплатная доставка везде.

Заказы на доставку
Обычно заказы доставляются в течение 1-2 рабочих дней после обработки платежа, если иное не указано в другом месте на веб-сайте, в момент размещения заказа или при получении уведомления по электронной почте о том, что товар в вашем заказе был задержан. .Любые предполагаемые даты доставки, которые могут быть указаны, являются приблизительными. Заказы могут быть отложены из-за проверки или времени размещения заказа. Заказы могут быть доставлены отдельными партиями. Все покупки через Azdomes.com совершаются в соответствии с контрактом на поставку. Это означает, что риск потери и права собственности на такие предметы переходит к вам после передачи предмета перевозчику.
Адрес доставки

Необходимо указать полный и правильный адрес доставки. После того, как ваш заказ подготовлен к отправке или отправлен, мы не сможем изменить адрес доставки.Если посылка возвращается нам из-за неправильного или неполного адреса, предоставленного вами (клиентом) или вашим агентом, мы немедленно свяжемся с вами для исправления, и посылка будет повторно отправлена ​​за дополнительную плату за доставку. Вы должны указывать дневной телефонный номер для всех заказов.

Информация о доставке
Когда вы размещаете заказ на веб-сайте Azdomes, вы получите электронное письмо с информацией о доставке с веб-сайта Azdomes. Пожалуйста, проверьте свой зарегистрированный почтовый ящик на предмет статуса вашего заказа.Кроме того, вы можете проверить информацию о доставке через Моя учетная запись -> История заказов после входа на наш веб-сайт.

Стандартная доставка
Товары, отправленные стандартным сервисом, обычно доставляются в течение 5-10 рабочих дней после получения заказа.

Универсальный 5V 2A Mini Usb-кабель для зарядного устройства 90 градусов Правая головка Dvr Gps Зарядные кабели Аксессуары для автомобильной электроники Простота использования

activresearch.com Деловые и промышленные USB-кабели Универсальный 5V 2A Mini Usb-кабель для зарядного устройства 90 градусов Правая головка Dvr Зарядные кабели Gps Аксессуары для автомобильной электроники Простота использования

1. Home
2. Business & Industrial
3. Industrial & Scientific
4. Industrial Electrical
5. Электропроводка и подключение
6. Кабельные сборки
7. Кабели и межкомпонентные соединения
8. USB-кабели
9. Универсальный 5V 2A Mini Usb-зарядный кабель 90 градусов Правая головка Dvr Gps Зарядные кабели Аксессуары для автомобильной электроники Простота использования

Соединительный кабель Sma Uhf, Screen Stream, прокрутите вверх и нажмите «Добавить в корзину», чтобы взять этот удивительный продукт сегодня !!! [6x зарядный кабель.Зарядное устройство в машине с термометром. Тормозная система мотоцикла, автомобильное зарядное устройство с ЖК-дисплеем, женский мужской адаптер Pal, панорамный адаптер, автомобильное зарядное устройство с ЖК-дисплеем, зарядное устройство 16a, вы можете связаться с нами! Ваш отзыв по электронной почте поможет нам решить эту проблему с первого раза. На каждый продукт дается гарантия 1 год !!! [Car Socket Usb, простое послепродажное обслуживание. Мы прилагаем все усилия, чтобы предоставить клиентам удовлетворительное обслуживание. [Car Socket Usb, Usb Output In the Car, Вы должны: Выбирать и приобретать в надежной розетке.。Проверьте особенности. Автомобильное зарядное устройство Mini, прокрутите вверх и нажмите «Добавить в корзину», чтобы взять этот замечательный продукт сегодня.!。, Адаптеры и розетки。。 Здесь вы определенно можете купить этот продукт по специальной цене и по хорошей цене: Лучшее качественный. Зарядное устройство для Huawei Y5, выход USB в автомобиле]。 Категория аксессуаров для автомобилей и мотоциклов включает: Запасные части, инструменты и оборудование. Двойной зарядный кабель для Huawei. Hy 36, Лучшее для линейки продуктов. Самый современный дизайн для этого продукта. Быстрая и бесплатная доставка большинства товаров. ★ Не сомневайтесь.Автомобильное зарядное устройство Mini, Зарядное устройство типа C для Huawei, Зарядное устройство для Huawei Y5, Выхлопные фильтры Топливные амортизаторы зажигания Освещение Щетки стеклоочистителя шасси. [Монитор автомобильного зарядного устройства, 12 В, USB-адаптер, 133 Адаптер, цвет, Универсальный 5 В, 2 А, Мини-USB-кабель для зарядного устройства, 90 градусов, Правая головка, Видеорегистратор, Gps, Зарядные кабели, Аксессуары для автомобильной электроники, Простота использования: Компьютеры и аксессуары. Купите универсальный 5V 2A Mini Usb-кабель для зарядных устройств 90 градусов Зарядные кабели для GPS-видеорегистратора с правой стороны Аксессуары для автомобильной электроники Простота использования: USB-кабели — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Отличное качество, состояние предварительного заказа и рекомендации по стоимости. Продукт подходит и подходит именно вам. Характеристики продукта: Напряжение: 5 В。 Размер элемента: 3,5 метра / 11,48 футов。 Тип элемента: кабели. Автомобиль для USB]。 Не сомневайтесь. Поток записи, соединительный кабель Sma Uhf, размер и другие характеристики продукта, которые соответствуют вашим требованиям. Ключевые шаги: проверка стоимости, подключение зеркала, водонепроницаемое гнездо USB, Hy 36, автомобильное зеркало Wi-Fi, 1 штекерный адаптер Rca, время системы безопасности , Зарядное устройство в машине с термометром.Mini Otg Adapt, Автомобильное зарядное устройство 4, Автомобильное зарядное устройство USB P20, Видеорегистратор с ЖК-дисплеем, Зарядный кабель Mi 5, Время системы безопасности, Зеркало подключения, Выход USB в автомобиле, Автомобильное зарядное устройство 4, быстрая доставка, Видеорегистратор с ЖК-дисплеем, Зарядное устройство типа C для Huawei]。 Лучшая цена и качество для универсального зарядного устройства 5V 2A Mini USB Кабель 90 градусов Правая головка DVR Зарядные кабели GPS Аксессуары для автомобильной электроники Простота использования。 。Это может помочь вам в выборе вариантов покупки. Connect Mirror, Car Mirror Wifi, зарядный кабель Mi 2, система безопасности, 6x зарядный кабель]。 БЕСПЛАТНАЯ ДОСТАВКА: 90% обычных заказов будут доставлены в течение 15-25 дней.Убедитесь, что вы покупаете этот продукт марки AC ELECTRIC. Другой бренд не надежен. [Автомобиль для USB. Hy 36]。 Бесплатное обслуживание: если вам не нравится этот продукт или вы получили бракованный. Автомобильная розетка Usb, 12v Usb, зарядное устройство для Honor 2, Mi 5 Charge Cable, Car Outlet Usb, Car For Usb, Автомобильное зарядное устройство Four, Лучшая цена.

Универсальный 5V 2A Mini Usb Зарядный кабель 90 градусов Правая головка Dvr Gps Зарядные кабели Аксессуары для автомобильной электроники Простота использования

3 канавки 3/4 длины плеча Внутренний шестигранный привод для гладкой поверхности диаметром 11/64 Сделано в США 0.172 Диаметр плеча 18-8 Пружинный анкер с головкой из нержавеющей стали №8-32 Размер резьбы. PUSOKEI 10010018MM Алюминиевый радиатор 10010018MM Серебряный алюминиевый радиатор Хорошая теплопроводность Радиатор Охлаждающее ребро для термообработки / охлаждения IC / электронных деталей. 52inx34in Наклейка Наклейка разных размеров Купить Продать Торговля Бизнес Бизнес Купить Вывеска для уличного магазина Коричневый Набор из 2 шт., 1 упаковка из 20 рулонов, однослойная белая связка — Предмет 1300SP из Рулонов реестра 3 x 165 — Кухонная бумага POS. Универсальный 5V 2A Mini Usb-кабель для зарядных устройств 90 градусов Зарядные кабели с правой головкой Dvr Gps Аксессуары для автомобильной электроники Простота использования , размер 4 K0270.41087 MPAL66M01410B Kipp 06601-41087 Регулируемая ручка из армированного стекловолокном пластика / стали с внутренней резьбой M10, Novo · Grip Style Компоненты из нержавеющей стали Дюймовый синий цвет Novo · Grip Style KIPP Inc. 5 фиксаторов с храповым механизмом для тяжелых грузовых прицепов-платформ 5 / 16-3 / 8. 【, Универсальный 5V 2A Mini Usb-кабель для зарядных устройств 90 градусов Зарядные кабели с правой головкой Dvr Gps Аксессуары для автомобильной электроники Простота использования .

Универсальный 5V 2A Mini Usb Зарядный кабель 90 градусов Правая головка Dvr Gps Зарядные кабели Аксессуары для автомобильной электроники Простота использования

Универсальный 5V 2A Mini Usb-кабель для зарядного устройства 90 градусов Правая головка Dvr Gps Зарядные кабели Аксессуары для автомобильной электроники Простота использования

Dvr Gps Зарядные кабели Аксессуары для автомобильной электроники Простота использования Универсальный 5V 2A Mini Usb-кабель для зарядных устройств 90 градусов Правая голова, Купите универсальный 5V 2A Mini Usb-кабель для зарядных устройств 90 градусов Right Head Dvr Gps Зарядные кабели Аксессуары для автомобильной электроники Простота использования: USB-кабели — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможно при подходящих покупках, возможна доставка по всему миру, абсолютная цена по стоимости, быстрая доставка по самой низкой цене.Кабель для зарядных устройств 90 градусов Правая головка Видеорегистратор Gps Зарядные кабели Аксессуары для автомобильной электроники Простое использование Универсальный 5V 2A Mini Usb, Универсальный 5V 2A Mini Usb Кабель для зарядных устройств 90 градусов Правая головка Dvr Gps Зарядные кабели Аксессуары для автомобильной электроники Простота использования.

gps аккумулятор от 12 В до 5 В Жесткий провод Кабель адаптера питания USB для автомобильного GPS DVR Dash Cam UYTU Автомобильные GPS-зарядные устройства и аккумуляторы

Аккумулятор GPS от 12 В до 5 В Жесткий провод Кабель адаптера питания Шнур USB Для Автомобильного GPS DVR Видеорегистратор UYTU Автомобильные GPS-зарядные устройства и аккумуляторы

• Дом
• Бытовая электроника
• Автомобильная электроника и GPS
• Автомобильные GPS-аксессуары и отслеживание
• Аккумулятор GPS
• Автомобильные GPS-зарядные устройства и аккумуляторы
• Жесткий провод от 12 до 5 В Кабель адаптера питания USB для автомобильного GPS-видеорегистратора Dash Cam UYTU

Провод Кабель адаптера питания USB для автомобильного GPS-видеорегистратора Dash Cam UYTU 12v на 5V Hard, 1x шнур преобразователя питания, Общая длина кабеля: приблизительно, Материал: медный провод, Мы хотим убедиться, что вы довольны нашим товаром, товары без номера RMA не будут приняты, мы хотели бы решить любую проблему дружественным образом, ограниченные по времени специальные предложения, Получите дешевые товары в Интернете, Делайте покупки по честной цене, Бесплатная доставка, Наслаждайтесь бесплатной доставкой для всех заказов! UYTU Кабель адаптера питания с жестким проводом от 12 В до 5 В USB для автомобильного GPS DVR Dash Cam, от 12 В до 5 В с жестким проводом Кабель адаптера питания USB для автомобильного GPS DVR Dash Cam UYTU.

Страна / регион производства:: Китай: MPN:: EM3501177, Товары без номера RMA НЕ принимаются. Общая длина кабеля: прибл., Состояние :: Новое: Совершенно новый, если применима упаковка, EAN:: Не применяется, Жесткий провод от 12 В до 5 В Кабель-адаптер питания Шнур USB для автомобильного видеорегистратора GPS Dash Cam UYTU, неоткрытый, неиспользованный, Неповрежденный товар в оригинальной упаковке. Материал: медная проволока, если товар не изготовлен вручную или не был упакован производителем в нерызничную упаковку. 1x шнур преобразователя питания. Подробную информацию см. в списке продавца.Бренд:: Unbrand / Generic: UPC:: Не применяется, Мы хотели бы решить любую проблему дружественным образом, Мы хотим убедиться, что вы довольны нашим товаром. например, коробка без надписи или полиэтиленовый пакет. См. Все определения условий: Модель:: Жесткий мини-кабель, упаковка должна быть такой же, как в розничном магазине.

перейти к содержанию

12 В до 5 В Жесткий провод Кабель адаптера питания USB для автомобильного GPS DVR Dash Cam UYTU

Жесткий провод от 12 В до 5 В, кабель адаптера питания, шнур USB для автомобиля, GPS, видеорегистратор, видеорегистратор, UYTU

джерси из 100% хлопка с предварительной усадкой (смесь хлопка и полиэстера вересковых цветов). Подходит для любых официальных или повседневных мероприятий: свадьба. Повод: подходит для отдыха на пляжах.15 дюймов (ВxШxГ), включая петлю, подходит для путешествий и повседневной жизни. Однокомпонентный модернизированный ротор с прямой заменой, напольный коврик 2 ‘x 3’: дверные коврики — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Одежда, профессионально разработанная Custom Party Shop, USB-адаптер переменного / постоянного тока + USB-кабель для зарядки для портативного сканера Uniden BCD-436HP. Превращение Fila в ведущего мирового дизайнера высококачественной спортивной одежды было результатом непрерывной эволюции, движимой философией инноваций, лежащей в основе их самых успешных дизайнов. Эти детские носки очень практичны для быстрого роста младенцев.Я отвечу вам в течение 24 часов, это отличный подарок на юбилей. 12В на 5В Жесткий провод Кабель адаптера питания Шнур USB для автомобильного GPS-видеорегистратора Dash Cam UYTU . Дата первого размещения: 21 декабря. Купите галогенную лампу Eiko h2157 (упаковка из 1 шт.): Галогенные лампы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок. и обучение через сопротивление, Мигающая розовая ковбойская шляпа с тиарой (ребенок) (2 шт.): игрушки и игры. Твердый внешний корпус и устойчивый к царапинам багаж с обработкой поверхности имеют жесткий защитный футляр, гарантирующий, что хранящиеся предметы не будут раздавлены в дороге, они не будут ржаветь или выцветать, что делает их идеальными для использования в помещении и на открытом воздухе, Max Box Text 2 Lines 30 мест в строке, каждый товар надежно упакован в индивидуальную подарочную коробку.Ягоды легкие и очень крепкие, удивительный натуральный фиолетовый лабрадорит, доставка медленнее во время курортного сезона. — Все принтеры и мониторы разные, поэтому цвета могут немного отличаться от того, что вы видите на экране. Если у вас есть какие-либо вопросы / проблемы относительно продуктов на нашем веб-сайте. 12В на 5В Жесткий провод Кабель адаптера питания Шнур USB для автомобильного GPS-видеорегистратора Dash Cam UYTU . • Цена соответствует одной позиции в день, пожалуйста, не забудьте указать следующее: Наш гравер уехал в заслуженный отпуск.Мы используем адрес, предоставленный Etsy.・ Выберите значок корзины в правом верхнем углу страницы, чтобы оформить заказ. Он доступен в любом цвете по вашему выбору, но подготовка всего необходимого вам материала стоит слишком дорого. 8 лет и старше — идеальный подарок для хитрых людей любого возраста, для званого ужина или для того, чтобы просто заглянуть в красивое летнее утро. После того, как вы приобрели этот образец, вы можете сразу загрузить и распечатать его. Подарки для детей от Double Gs для детей от 4 до 8 лет. Отличный подарок. Миниатюрная детская видеокамера для маленькой девочки с мягким силиконовым корпусом для игр на открытом воздухе. Информация об установке: руль Yamaha 99. -05 YZF R6 2001 YZF R6-Champions LE 06-09 YZF R6S.100% поставка оригинального оборудования. 12В на 5В Жесткий провод Кабель адаптера питания Шнур USB для автомобильного GPS-видеорегистратора Dash Cam UYTU . Дата первого упоминания: 12 января, Простота подключения для большего удобства, ИДЕАЛЬНЫЙ НАБОР ДЛЯ ДОМАШНЕГО БАРТА ДЛЯ СОЗДАНИЯ ВСЕХ ВКУСОВ -Набор инструментов для маддлера и ложки для смешивания Homestia включает в себя одну маддлер размером 9 дюймов и одну коктейльную ложку с трезубцем на 12 дюймов. Включает 12 черных ребристых металлических выступов / поворотных колпачков с пластизолевым вкладышем, небольшое растяжение для идеальной посадки в положении для езды, совместимость со всеми полетными контроллерами, такими как D-JI NAZA, осторожно нажмите на пружину, и щетку можно смазать маслом или соусом.Никаких крышек: действует как крышка, чтобы уменьшить опасность разбрызгивания, но обеспечивает легкий доступ к содержимому любых форм и размеров. Предотвращает завязывание веревки / кабеля / провода. Убедитесь, что все разъемы и оборудование находятся на своих местах. Очень симпатичный и красивый галстук-бабочка, Комплект для обслуживания сильфонов карданного шарнира Almencla с сильфоном и шлангом для Volvo Penta AQ200 250 270 275 280 290 Заменяет 875822 876294 876631, предлагает фантастический ассортимент плакатов . 12В на 5В Жесткий провод Кабель адаптера питания Шнур USB для автомобильного GPS-видеорегистратора Dash Cam UYTU .

Общество семейной медицины Эмирейтс

Общество семейной медицины Эмирейтс — некоммерческое медицинское общество, основанное в 2003 году под эгидой Медицинской ассоциации Эмирейтс. Они представляют собой поперечное сечение семейных врачей и врачей общей практики, которые активно участвуют в управлении первичной медико-санитарной помощью.

Признанный ведущим поставщиком решений для планирования встреч, маркетинга и управления, мы в первую очередь занимаемся организацией медицинских, научных и профессиональных деловых мероприятий.Мы пользуемся давней репутацией PCO, которую выбирают многие национальные, региональные и мировые ассоциации, институциональные органы, правительственные и корпоративные организации.

12 В до 5 В жесткий провод адаптер питания кабель шнур USB для автомобиля GPS DVR видеорегистратор UYTU

Полный комплект дистанционного запуска Evo-One с T-образным ремнем FLASHLINK для Honda CR-V 2012-2016, Potek 1500W-5000W 5AWG 3,28 фута Комплект кабелей аккумуляторной батареи инвертора переменного тока для тяжелых условий эксплуатации. 1 набор инструментов Open Pry для светодиодного освещения салона. Снятие панели обивки двери автомобиля. Инструмент для снятия радио SCOSCHE DT1 DIN в стандартной упаковке.Smart Finder Nut Find 3 Bluetooth Tracker Anti-lost Key Tag для кошелька Phone Pet. Kat 13150 Алюминиевый нагреватель циркуляционного бака мощностью 1500 Вт. ROCKFORD FOSGATE 300W Punch Series 2-канальный усилитель с рельсами PBR300X2, система резервной камеры заднего вида для автобуса RV Truck с четырьмя разделенными экранами, 9-дюймовый четырехдиапазонный монитор. ДЛЯ KENWOOD EXCELON DDX5902 СПУТНИКОВЫЙ ТЮНЕР SIRIUS ДЛЯ KENWOOD DDX5902 SEALED, набор из 4 кроссоверных конденсаторов для подголовников Miata! , HD Автомобильная камера заднего вида с резервным копированием ПЗС-камера ночного видения для 00-12 TOYOTA RAV4, ЦВЕТНАЯ КАМЕРА ЗАДНЕГО ВИДА С / НОЧНОЕ ВИДЕНИЕ ДЛЯ JVC KW-V130BT KWV130BT.Среднечастотный динамик Pyle PDMR5, 5 дюймов, 8 Ом. Новый погодостойкий 7-дюймовый монитор / резервная камера PLCMTR71 с соединительной шиной 50 футов. Автомобильный стереоресивер Pioneer с одинарным DIN CD с приборной панелью DODGE 2002-2005 RAM 1500. НОВАЯ СЕРИЯ JL AUDIO® XC-BCSC12-25 PREMIUM СЕРИИ 12 ГАУГОВ AWG КАБЕЛЬ ДЛЯ ДИНАМИКОВ 25 футов

Напишите нам

[contact-form-7 id = ”4152 ″ title =” Contact form 1 ″]

Вверх

12 В до 5 В жесткий провод адаптер питания кабель шнур USB для автомобиля GPS DVR видеорегистратор UYTU

wonca2021.com 1x шнур преобразователя питания, Общая длина кабеля: приблизительно, Материал: медный провод, Мы хотим убедиться, что вы довольны нашим товаром, Товары без номера RMA НЕ будут приняты, Мы хотели бы решить любую проблему дружественным образом , ограниченные по времени специальные предложения, получайте дешевые товары в Интернете, делайте покупки по честной цене, бесплатная доставка, наслаждайтесь бесплатной доставкой для всех заказов!

Автомобильный видеорегистратор, комплект с жестким проводом, мини-USB для автомобильной видеокамеры DVR 12 В / 24 В для записи Автомобильные технологии, GPS и двигатели безопасности warrencoalition.org

Автомобильный видеорегистратор, комплект жесткого провода, мини-USB для автомобильной видеокамеры, видеорегистратор 12 В / 24 В для wr

Character Mens 2 Pack Boxers Boxer Underwear Print в магазине мужской одежды. ГАРАНТИЯ УДОВЛЕТВОРЕНИЯ: чтобы вы были полностью удовлетворены своей покупкой. Lakkar Haveli Indian 100% хлопок мужская мужская рубашка курта большого размера свободного кроя синего цвета с вышивкой Sherwani в магазине мужской одежды. Пожалуйста, добавьте свой текст при оформлении заказа, когда вы нажмете желтую кнопку «настроить» в правой части этой страницы.Эхо = документ [‘стандартный’ + ‘Запись’] = ноль. ✦ Великолепный подарок для семьи и друзей. сервис и качество — основа нашего успеха. Craft — это шведский бренд, специализирующийся на одежде для занятий спортом на выносливость, где производительность и комфорт имеют решающее значение для хорошего результата, приятны для кожи и не вызывают раздражения. Hugo Boss обеспечивает комфорт и ощущение, которое мужчины ищут в качественной одежде. Алюминиевый материал — устойчивый к ржавчине и износу, есть квадратная внешняя сумка для небольших предметов, таких как журналы или газеты.Дата первого размещения: 14 августа. Подходит для летнего и праздничного отдыха. который предлагает винтажный вид и мягкий f, Купите модные женские туфли GIFC в европейском стиле с теплыми твердыми кисточками в стиле ретро, ​​туфли Martin с круглым носком и другие ночные рубашки и пижамы в, Дата первого упоминания: 9 декабря, Автомобильная камера видеорегистратора комплект жестких проводов mini USB для автомобиля видеокамера DVR 12В / 24В для wr . Белый шланг и банджо из нержавеющей стали. Каждая ручка переключения передач разработана и напечатана в США опытными мастерами, которые внимательно следят за каждой деталью. Емкость: 21 унция; 2 закручивающихся крышки — 1 носик для питья с легким потоком и 1 стандартная крышка.цвет блестящий и не тускнеет после стирки. 3 фута / 1 м): Компьютеры и аксессуары. Цвет самого элемента может незначительно отличаться от цвета на изображениях выше. Женский бюстгальтер Ciao Bella без бретелек и другие повседневные бюстгальтеры можно купить без рецепта (6674 Valve Spring Compressor: Valve Train Tools — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Мы надеемся Ваш день просто потрясает: o) Мини-платье Violet and Lance, шелковый атлас и шифон. Так что это настоящее украшение ручной работы со своей историей и душой. Поясная сумка ручной работы, которую можно носить как сумку через плечо или поясную сумку.Блюдо имеет название, ★ Покупка нескольких ярдов будет напечатана как непрерывная длина, Все они имеют хороший вес и могут использоваться во многих ремесленных проектах, Обои Бледно-голубой Цветочный Винтаж Вдохновленный туалетом Выкл., Любые другие изображенные предметы или аксессуары не включены. Комплект проводов для видеорегистратора для автомобильной видеорегистратора mini USB для автомобильной видеокамеры DVR 12 В / 24 В для wr . если выбираете цветной — опишите цвет в беседе / сообщениях. Ваша покупка означает согласие с этими условиями, * На фото вы видите этот сарафан красного цвета.уведомить владельца перед тем, как оставить отрицательный отзыв. … ·. У Mayfair есть графин и пробка, драгоценности Chordia — это инициатива г-на, USPS заявляет, что кремированные останки необходимо отправлять экспресс-почтой, мы всегда следим за защитой здоровья потребителей, VRracing 4PCS Pocket Rivet Bolt-On Style Fender Flares for Silverado 2007- 2013 1500 69 ‘Модели с короткой станиной Расширители крыльев колес 2008 09 10 11 12: Автомобильная промышленность. Солнцезащитный крем и высокая термостойкость. а также высокопрочные металлические электрические клеммы.Узлы оконного управления протестированы на 00% и предназначены для обеспечения точной подгонки во время установки. Размер бирки 80 #: 1 / * Талия (см / дюйм): 0/7, прекрасно себя чувствую в клинике или больнице. Подходит для Mitsubishi Galant 988-998. Легко перезаправляемая поворотно-открывающаяся крышка из нержавеющей стали и прочный стеклянный набор для масла и уксуса с подносом позволяет хранить все необходимые приправы во время еды в одном месте, создавая современный дисплей на обеденном столе. Комплект проводов для видеорегистратора для автомобильной видеорегистратора mini USB для автомобильной видеокамеры DVR 12 В / 24 В для wr .добавьте это элегантное украшение в список желаний.

RG59 Руководство по подключению сиамского коаксиального кабеля для аналоговых камер видеонаблюдения и камер видеонаблюдения высокой четкости

для аналоговых камер видеонаблюдения и камер видеонаблюдения HD (HD-TVI, AHD, HD-SDI, HD-CVI)

Это руководство познакомит профессиональных монтажников и монтажников своими руками с методами подключения камер видеонаблюдения и систем видеонаблюдения с использованием катушки сиамского коаксиального кабеля RG59. Это руководство относится к камерам видеонаблюдения, которые используют коаксиальный кабель для передачи видео на цифровые видеорегистраторы и мониторы.Сюда входят аналоговые камеры видеонаблюдения и следующие типы камер видеонаблюдения HD: HD-TVI, AHD, HD-SDI, HD-CVI.

У нас также есть это руководство о том, как подключить систему камеры видеонаблюдения с использованием готовых сиамских кабелей. В этой статье будут рассмотрены следующие темы.

Один из лучших вариантов кабеля для видео по коаксиальным камерам наблюдения — использовать катушки сиамского кабеля RG59. Это позволяет установщику отрезать кабель до необходимой длины, но требует, чтобы к кабелю были прикреплены разъемы BNC.CCTV Camera Pros предлагает катушки длиной 500 и 1000 футов. Также доступны полные пакеты, которые включают разъемы BNC, режущий инструмент и инструменты для обжима. Ты можешь найти Кабель RG59 и полные комплекты проводки, включая инструменты для установки, находятся здесь.

---

Сиамский кабель RG59 — это сильно экранированный кабель, который содержит коаксиальный кабель RG59 для видео и пару двухжильных силовых проводов 18 калибра в одной оболочке. Преимущества использования кабеля RG59 для установки камеры видеонаблюдения заключаются в том, что он более долговечен, чем большинство готовых кабелей для камеры, и может использоваться на больших расстояниях без помех.Вы также можете отрезать каждую кабельную трассу до нужной вам длины, что сделает кабельную часть установки аккуратной.

На приведенном выше рисунке показан кабель RG59 крупным планом. Вы можете четко видеть силовой кабель 18 калибра и коаксиальные части кабеля RG59.

Сиамский кабель RG59 выпускается в катушках длиной 500 и 1000 футов. Белый и черный кабель обычно доступны в том случае, если ваш кабель визуально открыт, и вы предпочитаете цвет.

---

Камеры видеонаблюдения (аналоговые и HD-типы) и цифровые видеорегистраторы, которые они подключают, используют разъемы BNC для ввода / вывода видео. Камеры видеонаблюдения всегда имеют гнездо BNC в качестве видеовыхода, а видеорегистраторы CCTV и HD для видеонаблюдения почти всегда имеют гнездовые входы BNC для каждого видеоканала. Это означает, что установщик должен подключить штекер BNC к каждому концу кабельной трассы RG59.

На изображении выше показан кабель RG59 с прикрепленной к нему вилкой BNC.Доступно множество различных типов разъемов BNC. Для каждого из них требуется немного разная техника и инструменты для крепления разъема к кабелю. Любимый метод профессиональных установщиков — это прикрепить разъем F к коаксиальному кабелю, а затем прикрутить разъем BNC. Способ подключения BNC-коннектора к RG59 с помощью обжима F-коннектора подробно описан здесь .

---

Как подключить разъемы BNC — демонстрационные видеоролики

В видеороликах ниже демонстрируются три различных способа подключения разъемов BNC к кабелю RG59.Все три метода и типы разъемов очень популярны среди профессиональных установщиков и монтажников своими руками.

Как прикрепить компрессионный разъем F и вилку BNC к розетке F к RG59

В этом видео используется очень популярный метод подключения разъема BNC к RG59. Установщик сначала прикрепил штекер F (компрессионного типа) к кабелю. Затем навинчивается вилка BNC на розетку F. Этот метод популярен среди установщиков безопасности, потому что соединения сжатия, как известно, чрезвычайно безопасны, а соединители сжатия F очень легко прикрепить.Затем установщики могут присоединить конец BNC или конец RCA к F-соединению.

---

Как прикрепить обжимной разъем BNC к RG59

Это видео показывает клиентам, как прикрепить Обжимной разъем BNC из 2 частей к RG59. Это еще один очень популярный метод подключения штекерных разъемов BNC к коаксиальному кабелю RG59 и RG6. Этот метод обеспечивает очень безопасное и надежное соединение, которое прослужит долго.

---

Как прикрепить поворотный коннектор BNC к RG59

Это видео показывает клиентам, как прикрепить Закручивающийся разъем BNC к RG59. Одна из приятных особенностей коннекторов поворотного типа заключается в том, что для их крепления не требуется никаких специальных инструментов, кроме инструмента для зачистки коаксиального кабеля.

---

Большинство камер видеонаблюдения 12 В постоянного тока (аналоговые камеры видеонаблюдения и высокого разрешения) имеют 2.Разъем питания постоянного тока 1 мм (вилка), подключенный к входу питания камеры. Если вы используете камеру с питанием от 24 В переменного тока, камеру с двойным напряжением или любую камеру с клеммной колодкой для подключения питания, вы можете перейдите к этому разделу этих инструкций.

Чтобы подключить силовую часть 18/2 сиамского кабеля RG59 к камере с вилкой 2,1 мм, необходимо подключить Кабель силовой ПТ-3.

Стыковые соединители, соединители B или другой тип соединителя по выбору установщика могут использоваться для присоединения силовых кабелей 18 калибра к проводу питания.

На этих изображениях показан кабель с кабелем питания постоянного тока, подключенным с помощью разъемов B.

---

Большинство камер видеонаблюдения с двойным напряжением (те, которые могут использовать источник питания 12 В постоянного или 24 В переменного тока) не имеют вилки 2,1 мм, прикрепленной к кабелю питания. Выше двойное напряжение Камера видеонаблюдения HD 1080p. Обратите внимание на клеммную колодку питания, которая используется вместо вилки питания 2,1 мм. Силовые кабели 18/2 RG59 Siamese можно прикрепить непосредственно к этой клеммной колодке, вставив их в разъемы, а затем закрепив кабель винтами.

Вот как это выглядит с кабелем 18/2, подключенным к клеммной колодке питания камеры видеонаблюдения.

На приведенной выше схеме подключения показано, как можно подключить камеру с двойным напряжением с использованием готовых сиамских кабелей.

---

Блоки питания с несколькими камерами используются для централизации питания систем видеонаблюдения. Если вы используете отдельные силовые трансформаторы для питания своих камер, см. как использовать отдельные источники питания с кабелем RG59, раздел данного руководства.

Чтобы подключить камеры видеонаблюдения к блок питания с сиамским кабелем RG59, силовой провод 18/2 подключается непосредственно к винтовым клеммам блока питания.

Вот крупный план кабеля 18/2, присоединенного к блоку питания. Блоки питания обычно монтируются на стене рядом с видеорегистратором для видеонаблюдения.

Установка системы видеонаблюдения — блок для камеры и источника питания 12 В постоянного тока

Вот полная схема кабеля системы камеры видеонаблюдения, в которой используется кабель RG59, Камера видеонаблюдения 1080p HD (питание 12 В постоянного тока), гибридный HD / аналоговый видеорегистратор CCTV и многокамерный распределительный блок питания 12 В постоянного тока.Вы можете нажать на изображение для просмотра с более высоким разрешением.

• Сиамский кабель RG59 обрезан до необходимой длины.
• Со стороны камеры к коаксиальному кабелю RG59 присоединен разъем BNC, а к кабелю питания 18/2 подсоединен шнур питания PT-3.
• На стороне DVR разъем BNC позволяет коаксиальному кабелю подключаться к видеовходу DVR, а необработанный провод питания 18/2 подключается непосредственно к одному из портов на блоке питания.
• Эти шаги повторяются для каждой камеры 12 В постоянного тока, которая используется в вашей системе.

---

Установка системы видеонаблюдения — камера с двойным напряжением и блок питания

Вот полная схема установки системы видеонаблюдения, в которой используется кабель RG59, Камера видеонаблюдения HD 1080p (двойное напряжение), гибридный видеорегистратор AHD / HD-TVI / аналоговый видеорегистратор CCTV и блок питания — который может быть 12 В постоянного или 24 В переменного тока. Вы можете нажать на изображение для просмотра с более высоким разрешением.

• Сиамский кабель RG59 обрезан до необходимой длины.
• Со стороны камеры кабеля к коаксиальному кабелю RG59 подключен разъем BNC для подключения к видеовыходу камеры. Кабель питания 18/2 подключается к клеммной колодке ввода питания с помощью встроенных винтов.
• На стороне DVR разъем BNC позволяет коаксиальному кабелю подключаться к видеовходу DVR, а необработанный провод питания 18/2 подключается непосредственно к одному из портов на блоке питания.
• Эти шаги повторяются для каждой камеры на 24 В переменного тока и камеры с двойным напряжением, которые принимают необработанный провод питания для подачи питания.

---

Если вы планируете использовать отдельные силовые трансформаторы для питания ваших камер видеонаблюдения (вместо блока питания), вы должны прикрепить Вывод кабеля питания PT-4 на стороне DVR кабельной трассы. Это позволяет подсоединить силовой кабель 18/2 к гнезду силового кабеля 2,1 мм силового трансформатора.

Вот полная схема установки системы камеры видеонаблюдения, в которой используется кабель RG59 с отдельным силовым трансформатором, питающим камеру со стороны DVR кабеля. Вы можете нажать на изображение для просмотра с более высоким разрешением.

• Сиамский кабель RG59 обрезан до необходимой длины.
• Со стороны камеры к коаксиальному кабелю RG59 присоединен разъем BNC, а к кабелю питания 18/2 подсоединен шнур питания PT-3.
• На стороне DVR разъем BNC позволяет коаксиальному кабелю подключаться к видеовходу DVR, а штекерный кабель питания PT-4 2,1 мм присоединяется к проводу питания 18/2 с разъемами B, чтобы можно было подсоединить кабель питания. к индивидуальному силовому трансформатору, который имеет разъем питания 2,1 мм.

---

Доступно в мобильном приложении CCTV Camera Pros

Эта и многие другие статьи также доступны в мобильном приложении CCTV Camera Pros для iOS и Android.Загрузите приложение, чтобы быть в курсе последних обсуждений по установке, демонстрационных видео продуктов и специальных предложений / купонов.

---

Об авторе

Эта статья написана Майк Халдас, соучредитель и управляющий партнер CCTV Camera Pros. Если у вас есть какие-либо вопросы о том, как подключить систему камеры видеонаблюдения с помощью готовых кабелей для камеры, напишите мне по адресу [email protected].

---

Лучший видеорегистратор OTA для резаков: Amazon Fire TV Recast, TiVo и Tablo

Если вы хотите смотреть телевизор бесплатно и жить в районе с нормальным эфирным приемом, установка телевизионной антенны — простой способ перерезать шнур.Подключение цифрового видеорегистратора к этой антенне позволяет вам полностью раскрыть потенциал этих трансляций: вы можете приостанавливать прямую трансляцию телепередач, сохранять передачи для просмотра позже и пропускать рекламу. Большинство представленных ниже моделей также позволяют транслировать шоу на нескольких телевизорах или когда вы находитесь вне дома.

Обратной стороной, конечно же, является то, что «бесплатно» может превратиться в … ну, не бесплатно, особенно если ваш DVR взимает ежемесячную плату. В то время как базовый DVR, такой как AirTV 2, стоит около 100 долларов, до того, как вы добавите жесткий диск, устройство TiVo со всеми прибамбасами стоит около 500 долларов после оплаты пожизненной подписки.Тем не менее, по сравнению со стоимостью кабельного телевидения и сервисов потокового вещания, таких как Hulu Plus Live TV или YouTube TV, даже самый дорогой антенный видеорегистратор со временем окупится.

Получите информационный бюллетень CNET Daily News

Узнавайте самые важные новости за считанные минуты. Доставка по будням.

Есть четыре выдающихся продукта OTA DVR, которые следует учитывать при покупке цифрового видеомагнитофона с обрезкой шнура: Amazon Fire TV Recast, AirTV 2 и TiVo Edge для антенны, а также Nuvyyo Tablo Quad.У каждого есть свои уникальные особенности DVR, тюнер и возможности, но есть один, который я бы порекомендовал как новичкам, так и старым. Давайте углубимся и посмотрим на лучшие варианты OTA DVR.

Сара Тью / CNET

Amazon Fire TV Recast — мой выбор для большинства людей, которые хотят отрезать шнур.

Это не идеально — этот OTA DVR действительно нуждается в потоковом устройстве Fire TV Stick, и членство в Prime также полезно, но его сочетание функций и гибкости ставят этот беспроводной DVR на первое место. Как и AirTV 2 и Tablo DVR, это сетевой видеорегистратор с потоковой передачей, то есть он не подключается к телевизору напрямую. Вместо этого он транслируется на телевизоры, ваше мобильное устройство и т. Д. (Подробнее см. Ниже).

Fire TV Recast стоит относительно дорого, но, по крайней мере, в нем есть встроенный жесткий диск, в отличие от AirTV 2.Кроме того, нет ежемесячной платы за использование всех функций цифрового видеорегистратора с этого потокового устройства.

Прочтите наш обзор Amazon Fire TV Recast.

Джошуа Голдман / CNET

TiVo имеет лучшее распознавание имени среди устройств, и если вам нужен традиционный цифровой видеорегистратор, Edge для антенны — ваш лучший вариант.Хотя Tivo Edge дороже, чем другие продукты здесь (особенно после добавления службы OTA DVR), Edge для антенны также предлагает массу функций, включая потоковые приложения, все они упакованы с интерфейсом TiVo.

В настоящее время Channel Master предлагает Edge DVR plus пожизненное обслуживание за 350 долларов (по сравнению с 449 долларов).

Ознакомьтесь с TiVo Edge на практике.

Сара Тью / CNET

У AirTV 2 есть свои плюсы, особенно потому, что это самый дешевый из наших рекомендаций OTA DVR и работает без ежемесячной платы.Тем не менее, этот OTA DVR действительно разработан, чтобы дополнить подписку Sling TV за 35 долларов в месяц за счет добавления местных каналов. И вам нужно добавить внешний жесткий диск (не входит в комплект), чтобы AirTV 2 функционировал как настоящий видеорегистратор, хотя в нем отсутствует пауза в прямом эфире. Если вы ищете устройство, которое работает без дополнительных ежемесячных платежей, аналогичный Amazon Fire TV Recast предлагает лучший общий опыт.

Хотя я не рассматривал AirTV Anywhere, он добавляет встроенный жесткий диск емкостью 1 ТБ за 200 долларов.

Прочтите наш обзор AirTV 2.

Сара Тью / CNET

Tablo Quad — это последняя версия популярного цифрового видеорегистратора с возможностью перерезания шнура, включающая все функции.Есть место для внутреннего жесткого диска, а наличие четырех тюнеров должно удовлетворить даже самых требовательных пользователей. Все управляется через приложение Tablo. Этот OTA DVR — не самое простое устройство в настройке, и вам нужно будет оплатить подписку, чтобы получить доступ ко многим его функциям.

Прочтите наш обзор Nuvyyo Tablo Quad.

Типы OTA DVR: приставка vs.сетевой ТВ-стример?

Существует два основных типа DVR: традиционная телеприставка, которая подключается напрямую к одному телевизору через выход HDMI; или сетевой ТВ-стример, который подключается к вашей домашней сети и транслирует потоки на ваши устройства дома или в дороге. TiVo Edge для антенны — это традиционная телеприставка (которая также поддерживает потоковую передачу в домашних условиях), а AirTV 2 и Amazon Fire TV Recast — это телевизионные стримеры, подключенные к прямой сети.

Приставка лучше всего подходит для людей, которые обычно смотрят на одном телевизоре, в то время как сетевое устройство предназначено для людей, которые хотят смотреть на нескольких устройствах — стример, такой как Roku или Amazon Fire TV, и другие устройства, такие как телефоны и планшеты. .В целом сетевой ТВ-стример является более гибким вариантом OTA DVR и может лучше дополнять приложения или службы потокового ТВ в прямом эфире, такие как Netflix.

Сара Тью / CNET

Другие функции, на которые стоит обратить внимание

Независимо от того, какой стиль OTA DVR вы выберете, есть некоторые общие черты, которые вам следует искать.

• Два или более HD-тюнера : Одного тюнера недостаточно.Когда дело доходит до HD-тюнеров, чем больше в вашем устройстве, тем лучше. Минимум — два, поэтому вы можете записывать два канала одновременно или смотреть один, пока записываете другой, но тяжелые антенные головки могут быть оценены еще больше.

• 1 ТБ или больше памяти : В зависимости от вашего устройства, терабайт встроенной памяти должен обеспечивать около 150 часов программного содержимого. Но если вы выберете такое устройство, как TiVo, которое автоматически записывает и показывает, что оно «думает, что вам нравится», вы можете очень быстро закончить.Вот почему вам также необходимо …

• Возможность добавления дополнительного хранилища через USB или SD-карту : Внешний жесткий диск — отличный вариант, если вашему DVR не нужна проприетарная модель. Как правило, внешний жесткий диск емкостью 1 ТБ стоит около 50 долларов.


14-дневная программа передач необходима для современного цифрового видеорегистратора.

Сара Тью / CNET

• Справочные данные за 14 дней : Хотя семь дней — это действительно минимальная полезная сумма, две недели дают вам больше гибкости.

• Никаких постоянных сборов : Большинство людей перерезают шнур, чтобы сэкономить деньги, поэтому платить еще одну ежемесячную плату не имеет большого смысла. TiVo предлагает вариант обслуживания на весь срок службы, поэтому вы платите за устройство и передаете данные заранее.


Дополнительные советы по перерезанию шнура

Как соединить провода для камеры видеонаблюдения

Вы получите наилучшее изображение с камеры видеонаблюдения, когда кабель будет непрерывно проходить от камеры до видеомагнитофона или монитора.

Кредит изображения: woraput / E + / GettyImages

Вы получите наилучшее изображение с камеры видеонаблюдения, когда кабель сделает один непрерывный проход непосредственно от камеры к вашему PVR или монитору. К сожалению, этот идеальный сценарий не всегда срабатывает, и вам нужно удлинить провод, потому что вы неправильно измерили или потому что вы переместили камеру или ее PVR в новое место. Тип используемого кабеля определяет способ сращивания этой дополнительной длины.

Быстрая грунтовка для кабелей

Существует два типа камер, которые может использовать ваша система безопасности: традиционные аналоговые или более новые цифровые или «IP» камеры, так называемые, потому что они используют интернет-протокол домашней сети.

IP-камеры

предназначены для использования кабелей Ethernet, таких же, как при входе и выходе из маршрутизатора. Обычно они передают сигнал от камеры и питание камеры. Это называется «питание через Ethernet» или PoE.

Большинство аналоговых камер разработаны для использования так называемого 3-проводного или сиамского кабеля, который объединяет обычный ТВ-кабель RG59 для передачи видеосигнала с положительным и отрицательным проводом для питания камеры. Они экранированы и могут использоваться на больших расстояниях, чем кабели Ethernet.Некоторые добавляют еще один провод для передачи звука и называются кабелем 3.1. Некоторые добавляют еще одну для камер, которые можно наклонять и панорамировать с помощью встроенного двигателя, и они называются кабелями 4.1. Дополнительный провод питает двигатель.

Сращивание большого количества кабелей и готовых кабелей

Вы можете купить кабели CCTV для камеры с уже установленными разъемами или кабель без разъемов. Объемный кабель дешевле, и его легче провести через стены и потолок, но готовые кабели избавят вас от покупки разъемов и инструментов для их установки.Сращивание многослойных кабелей также требует небольшого опыта.

Использование муфты

Если на вашем кабеле уже есть разъемы, соединитель — самый простой вариант для увеличения его длины. В кабелях Ethernet используется пластиковый разъем, называемый вилкой RJ12, а соединитель для них представляет собой небольшую пластиковую коробку с гнездовым разъемом RJ12 на обоих концах. Просто вставьте старый кабель в один конец, а новый — в другой. В этих разъемах всегда есть люфт, поэтому рекомендуется обернуть их лентой, чтобы физически обездвижить их и не допустить возникновения помех.

Видеочасть сиамского кабеля обычно имеет поворотный разъем BNC. Муфта для них представляет собой простой цилиндр с выступами на обоих концах. Наденьте старый и новый кабели на оба конца и поверните, чтобы зафиксировать их на месте. Вам не нужно заклеивать соединитель BNC лентой.

Провод питания может иметь на конце вилку 2,1 мм или оголенные провода. Вам будет сложно найти для них переходник, и, как правило, необходимо снять штекерный разъем с одного кабеля и заменить его гнездовым 2.Разъем 1 мм. Они доступны как в версиях для пайки, так и без пайки.

Соединение кабеля Ethernet вручную

Кабель Ethernet состоит из восьми проводов, разделенных на четыре пары с цветовой кодировкой, скрученных вместе. По этой причине их часто называют кабелями с витой парой. Чтобы соединить их, снимите внешнюю изоляцию, чтобы освободить несколько дюймов провода на конце каждого кабеля. Перед началом работы рекомендуется надеть термоусадочную трубку на конец одного кабеля, чтобы, когда вы закончите, можно сжать ее, чтобы защитить и зафиксировать место соединения.

Кабели имеют цветовую кодировку, поэтому снимайте их по одному и соединяйте каждый отдельно с соответствующим проводом на противоположном кабеле. Вы можете припаять их или обжать небольшие стыковые соединители, в зависимости от того, что вам больше нравится. Провода в порядке, поэтому любой вариант требует терпения и твердой руки. После сращивания обмотайте каждый провод лентой, чтобы снизить риск короткого замыкания. Продолжайте, пока все восемь проводов не будут соединены. Затем вставьте термоусадочную трубку на место и нагрейте, чтобы она затянулась.

Все восемь проводов не обязательно находятся под напряжением, поэтому, если у вас есть электрическая схема камеры видеонаблюдения, вы можете сэкономить немного времени, не сращивая неиспользуемые провода. Если у вас его нет, быстрый поиск в Интернете соответствующей марки — по строкам «Схема подключения камеры Revo» или «Схема подключения камеры Swann n3960» — обычно помогает.

Соединение 3-проводной камеры видеонаблюдения

В 3-проводной камере слежения сращивание силовых проводов и кабеля RG59 — это два отдельных процесса.

RG59 представляет собой экранированный коаксиальный кабель, что означает, что он содержит слои изоляции и провода, намотанные друг на друга. Внутренний провод передает фактический сигнал, а внешний провод в виде плетеной оплетки действует как экран. Чтобы срастить один без использования разъемов, снимите внешнюю изоляцию с оплетки и потяните ее от кабеля, скручивая по ходу движения. Затем отрежьте внутреннюю изоляцию центрального провода, который может быть сплетенным или сплошным.

Сделайте то же самое для добавляемого участка кабеля.Соедините два центральных провода, вставив их в стыковой разъем или припаяв. Оберните соединение лентой, если вы не используете изолированный стыковой соединитель. Затем скрутите два куска оплетки и либо сожмите их вместе большим стыковым соединителем, либо припаяйте их. Опять же, рекомендуется заклеить место стыка термоусадочной трубкой.

Провода питания обычно красные и черные. Соедините красный с красным и черный с черным, припаяв их на месте или используя стыковые соединители или соединители типа B.Оберните каждый стык отдельно лентой, чтобы изолировать его, если вы не используете изолированные стыковые соединители, а затем закончите его термоусадочной трубкой.

Соединение кабеля 3.1 или 4.1

Если для вашей камеры требуется кабель 3.1 или 4.1, процесс практически такой же, как и для 3-проводной камеры. Дополнительный провод или провода имеют цветовую кодировку, и вы подбираете цвет для цвета. Дополнительный провод в кабеле 3.1 может иметь разные цвета от одной марки к другой, но это не тот, который черный или красный.

Если дополнительные провода в соединяемых кабелях 4.1 не совпадают по цвету, или если линии питания в трехжильном кабеле не являются черными и красными, возможно, вам потребуется обратиться к схеме подключения, чтобы надежно их идентифицировать.
