Распаячная коробка размеры. Распаечные коробки: виды, характеристики и особенности монтажа

Какие бывают типы распаечных коробок. Как правильно выбрать распаечную коробку по размеру и степени защиты. Какие существуют способы монтажа распаечных коробок. Почему использование распаечных коробок необходимо при электромонтаже.

Что такое распаечная коробка и для чего она нужна

Распаечная коробка — это неотъемлемый элемент любой электропроводки. Она представляет собой небольшой контейнер из негорючего пластика или металла, предназначенный для размещения и защиты соединений проводов. Основные функции распаечной коробки:

• Обеспечение безопасности электропроводки путем изоляции соединений проводов
• Защита мест соединения от механических повреждений
• Предотвращение распространения огня при коротком замыкании
• Организация разветвления проводки и распределения кабелей
• Упрощение доступа к соединениям для обслуживания и ремонта

Использование распаечных коробок позволяет сделать электропроводку более надежной, безопасной и удобной в эксплуатации. Кроме того, они помогают придать помещению эстетичный вид, скрывая соединения проводов.

Основные виды распаечных коробок

Распаечные коробки различаются по нескольким основным параметрам:

По способу монтажа:

• Наружные (открытые) — крепятся на поверхность стены
• Встраиваемые (скрытые) — монтируются в углубление в стене

По форме:

• Круглые
• Квадратные
• Прямоугольные

По материалу изготовления:

• Пластиковые
• Металлические

По степени защиты IP:

• Незащищенные (IP20-30) — для сухих помещений
• Защищенные (IP55-60) — для влажных помещений и улицы
• Герметичные (IP65-67) — для особо влажных условий

Выбор конкретного типа коробки зависит от условий эксплуатации, вида проводки и особенностей помещения.

Как правильно выбрать размер распаечной коробки

Размер распаечной коробки — важный параметр, от которого зависит удобство монтажа и эксплуатации. Основные моменты, на которые стоит обратить внимание при выборе размера:

• Количество и сечение соединяемых проводов
• Тип используемых клеммников или других элементов соединения
• Необходимость размещения дополнительных устройств (автоматов, УЗО и т.д.)
• Удобство доступа для обслуживания

Стандартные размеры распаечных коробок:

• Для скрытой проводки: диаметр 60-100 мм, глубина 40-60 мм
• Для открытой проводки: 70x70x40 мм, 85x85x40 мм, 100x100x50 мм

Рекомендуется выбирать коробку с небольшим запасом по объему — это облегчит монтаж и обслуживание проводки.

Особенности монтажа распаечных коробок

Правильный монтаж распаечной коробки — залог надежной и безопасной работы электропроводки. Основные правила установки:

1. Размещение коробки на 10-30 см ниже уровня потолка
2. Обеспечение свободного доступа к коробке для обслуживания
3. Надежное крепление коробки к поверхности
4. Правильный ввод кабелей через специальные отверстия или сальники
5. Качественное соединение проводов внутри коробки
6. Плотное закрытие крышки после завершения монтажа

Для скрытого монтажа необходимо подготовить нишу в стене соответствующего размера. При открытом монтаже коробка крепится непосредственно на поверхность стены с помощью саморезов или клея.

Способы соединения проводов в распаечной коробке

Существует несколько способов соединения проводов внутри распаечной коробки:

• Скрутка с использованием изолирующих колпачков
• Соединение с помощью клеммников (винтовых или пружинных)
• Использование клеммных колодок
• Пайка (для наиболее ответственных соединений)
• Опрессовка в гильзах

Выбор способа соединения зависит от типа проводки, сечения проводов и требований к надежности. Важно помнить, что все соединения должны быть надежно изолированы.

Требования к степени защиты распаечных коробок

Степень защиты распаечной коробки (IP) определяет ее устойчивость к воздействию пыли и влаги. Выбор нужной степени защиты зависит от условий эксплуатации:

• IP20-30: для сухих жилых помещений
• IP44: для помещений с повышенной влажностью (ванные комнаты, кухни)
• IP55-65: для уличного монтажа и помещений с высокой влажностью
• IP67: для помещений с возможностью затопления

Использование коробки с недостаточной степенью защиты может привести к коррозии контактов, коротким замыканиям и другим проблемам. Поэтому важно правильно оценить условия эксплуатации и выбрать подходящую коробку.

Распаечные коробки для разных типов проводки

Для различных видов электропроводки используются разные типы распаечных коробок:

Для скрытой проводки:

• Круглые встраиваемые коробки
• Коробки для полых стен

Для открытой проводки:

• Наружные коробки с вводами для кабель-каналов
• Коробки с высокой степенью защиты для уличного монтажа

Для погонажной проводки:

• Коробки с креплением на DIN-рейку
• Модульные коробки для электрощитов

Правильный выбор типа коробки обеспечивает удобство монтажа и эксплуатации проводки.

Почему нельзя обойтись без распаечных коробок

Некоторые домашние мастера пытаются сэкономить, отказавшись от использования распаечных коробок. Однако это крайне нежелательно по нескольким причинам:

• Снижение безопасности электропроводки
• Сложность обнаружения и устранения неисправностей
• Нарушение требований ПУЭ и пожарной безопасности
• Увеличение расхода кабеля
• Ухудшение внешнего вида помещения

Использование качественных распаечных коробок — это инвестиция в безопасность и долговечность электропроводки. Экономия на этом элементе может привести к серьезным проблемам в будущем.

Монтаж коробки распаечной для наружной и скрытой проводки | Публикации

При выполнении электромонтажных работ нельзя обойтись без распаечной коробки (РК). Несмотря на свою простоту и невысокую стоимость, она является обязательным элементом любой электрической сети и служит для защиты кабеля в точках его соединения.

Распаечная коробка имеет несколько названий:

• распределительная,
• ответвительная,
• расключительная.

Все названия отражают задачу устройства и способ соединения проводов, распределение кабелей по разным направлениям и пайку. Исторически, электрики провода внутри коробки скручивали и паяли, т. к. такое соединение считалось самым надёжным.

Современные способы соединения проводов внутри распределительной коробки: пайка, соединение с помощью клеммников, клеммных колодок, изолирующих болтовых и винтовых зажимов, гильзовой опрессовки и т. д.

Что такое распаечная коробка

Конструкция РК представляет собой круглый, квадратный или прямоугольный контейнер из негорючего пластика или металла. В контейнере находятся основные соединения и ответвления проводов, коробка закрывается крышкой контактной установки или крепящейся на винты. РК обеспечивает пожарную безопасность, позволяет скрыть соединения кабелей, придать комнате эстетичный и привлекательный вид. Использование РК позволяет снизить затраты на создание электросети за счёт экономии длины кабеля.

Виды распаечных коробок

По принципу монтажа РК бывают встраиваемые и наружные. Распаечная коробка наружной установки крепится прямо к стене с помощью крепежа. Например, КМ41234 имеет шесть герметичных выводов. Степень её защиты IP55, следовательно она может использоваться на открытом воздухе, во влажных и пыльных помещениях.

Встраиваемая распаечная коробка устанавливается в специально подготовленное в стене углубление. Для этого в сплошной стене из бетона или кирпича высверливается ниша под размеры коробки, поэтому РК внутренней установки обычно круглые. Для полых стен из листовых материалов вырезается отверстие.

Различают несколько видов ввода кабеля. Тип ввода определяет степень защищённости коробки (IP):

• Круглая коробка незащищённая, (IP20-30). Предназначена для установки в сухих помещениях.
• Защищённая квадратная коробка распаечная (IP55-60). Может устанавливаться в местах, подверженных осадкам, в т. ч. и на улице. Такие коробки имеют хорошую защиту от пыли и влажности, от попадания водяной струи. Для бытовой электросети чаще всего используются РК с IP55.
• Герметичная коробка прямоугольная (IP65-67). Коробки с IP67 допускается эксплуатировать с погружением в воду, глубина которого указывается на крышке корпуса.

Пример технических характеристик распаечной коробки

Распаечные коробки могут иметь разное количество вводных отверстий, оснащаться пазами под клеммник, разные размеры и отличаться степенью защиты.

Среди населения особенно популярна коробка распаячная КМ41235, размером 85×85×40 из низкого ценового сегмента. Предназначена для установки в помещениях с повышенной влажностью и пылью, может использоваться для силовых и слаботочных сетей, дополнительная изоляция обеспечивается сальниками.

Монтаж распаечной коробки

Распаячные коробки монтируются согласно ПУЭ, на 10-30 см ниже потолка, с условием, что к ней всегда будет организован доступ. В случае скрытого монтажа глубина ниши должна соответствовать размерам и форме РК, от отверстия пробиваются штробы, в которые укладывается кабель. Концы проводов заводятся в коробку, установленную на раствор алебастра или строительного гипса. При внутренней установке РК необходимо точно знать её местоположение, даже если коробка будет заклеена обоями.

Наружная установка РК проще — на корпусе срезают пробки вводов в соответствии с диаметром кабельного канала или кабеля, куда заводят гофрированные трубы. Коробка крепится к стене, в неё заводятся провода и выполняется их соединение.

При скрутке проводов необходимо использовать монтажные колпачки. Коммутация проводов из разных материалов проводится с помощью зажимов винтового или пружинного типа. Наиболее качественное соединение обеспечивается пайкой, сваркой (для мощных потребителей) или опрессовкой. После завершения монтажа распаячная коробка закрывается крышкой до щелчка.

Установка коробок должна производиться после расчёта мощности на каждой ветке. При межкомнатном методе расчёта нагрузки базовая вводная коробка устанавливается в каждом помещении, от неё прокладывается линия на автомат. Так же существует принцип расчёта мощности по группам потребителей, в этом случае для более мощной нагрузки должна прокладываться отдельная силовая линия.

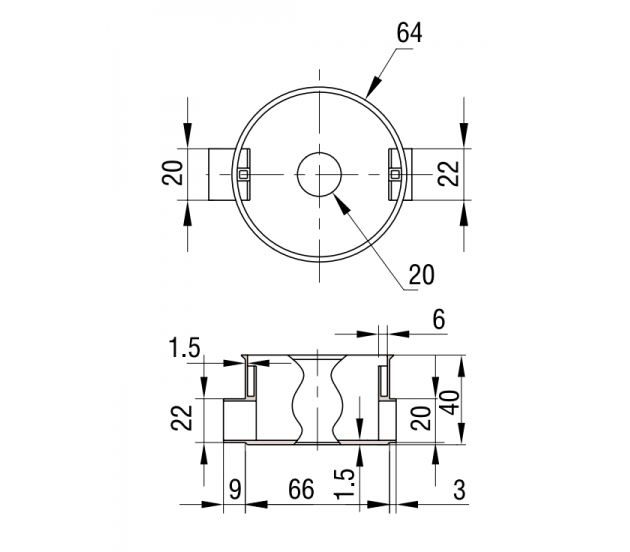

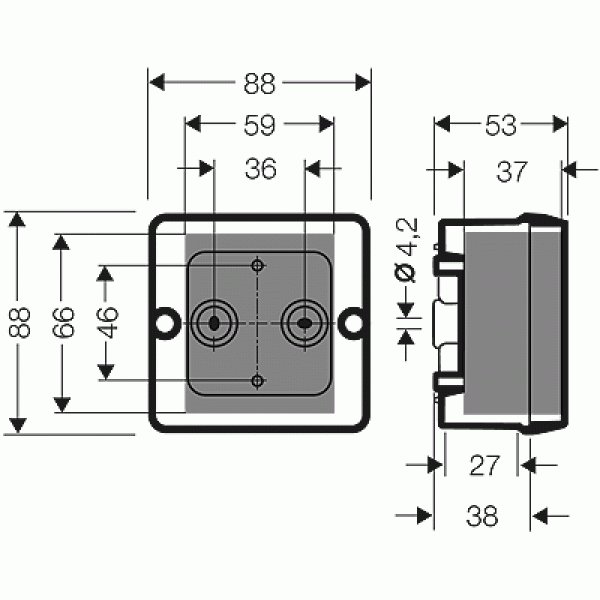

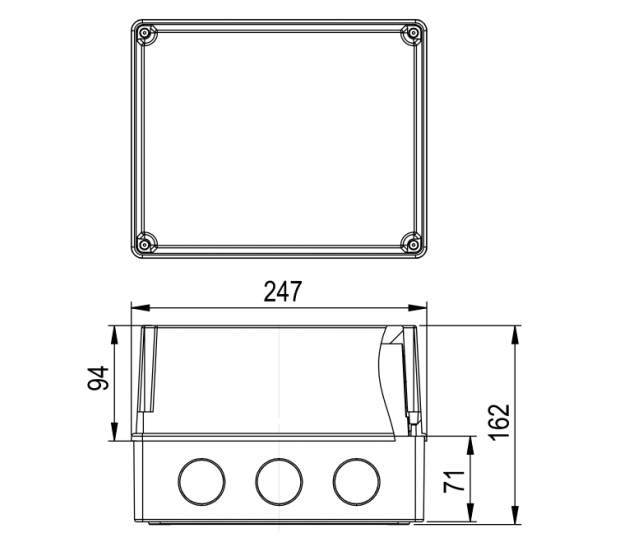

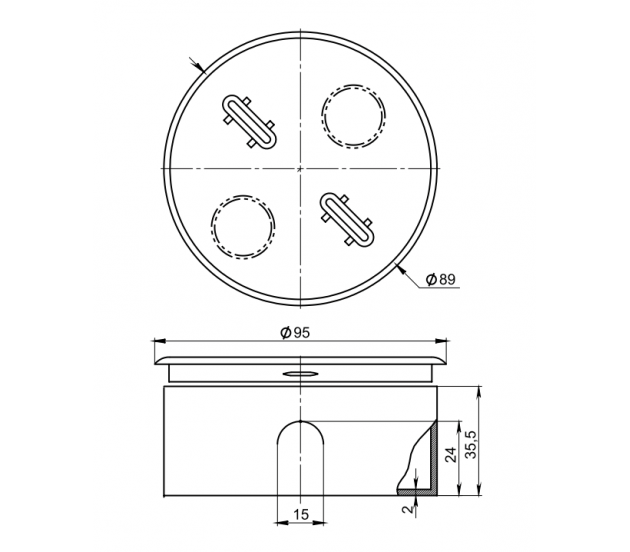

Ориентировочные размеры для монтажа

Заключение

Распаечная коробка обеспечивает безопасную эксплуатацию электросети и позволяет сохранить эстетичный вид помещения. Теоретически, при прокладке кабельной сети можно обойтись без РК. Но в этом случае придётся тянуть отдельный кабель на каждую розетку и выключатель. В случае скрытой проводки, потребуются широкие штробы для укладки нескольких проводов, что очень трудоёмко. Конечно, вырастет расход кабеля и стоимость электросистемы значительно возрастёт.

Установка распаечных коробок оправдана экономически. При правильно выполненном монтаже и надёжном соединении проводов, эксплуатация электросети не представляет опасности.
