Как проверить резистор мультиметром не выпаивая. Как проверить резистор мультиметром: пошаговая инструкция и методы проверки

Как правильно измерить сопротивление резистора мультиметром. Какие существуют способы проверки резисторов на исправность. Как проверить резистор не выпаивая из платы.

Что такое резистор и для чего он нужен в электрических схемах

Резистор — это пассивный электронный компонент, который создает сопротивление протеканию электрического тока в цепи. Основные функции резисторов в электронных схемах:

• Ограничение силы тока
• Деление напряжения
• Создание нагрузки
• Задание рабочей точки активных элементов (транзисторов, микросхем)
• Согласование импедансов

Резисторы бывают постоянные и переменные (подстроечные, потенциометры). Номинал резистора измеряется в Омах и может составлять от долей Ома до десятков мегаОм.

Как устроен мультиметр и какие функции он выполняет

Мультиметр (тестер) — это многофункциональный измерительный прибор, объединяющий в себе несколько функций:

• Вольтметр — для измерения напряжения
• Амперметр — для измерения силы тока
• Омметр — для измерения сопротивления
• Прозвонка цепей
• Измерение емкости конденсаторов
• Проверка диодов и транзисторов

Основные части мультиметра:

• Дисплей для отображения результатов измерений
• Поворотный переключатель для выбора режима измерения
• Измерительные щупы
• Гнезда для подключения щупов
• Батарея питания

Пошаговая инструкция по проверке резистора мультиметром

Чтобы правильно измерить сопротивление резистора с помощью мультиметра, выполните следующие действия:

1. Установите поворотный переключатель мультиметра в режим измерения сопротивления (Ω)
2. Выберите диапазон измерения, превышающий предполагаемое сопротивление резистора
3. Подключите щупы к гнездам мультиметра (черный в COM, красный в VΩ)
4. Прижмите щупы к выводам резистора, соблюдая полярность
5. Считайте показания с дисплея и сравните с номиналом резистора

Допустимое отклонение измеренного сопротивления от номинала обычно составляет ±5-10%.

Проверка резистора на обрыв и короткое замыкание

Помимо измерения сопротивления, мультиметром можно проверить резистор на наличие обрыва или короткого замыкания:

• Обрыв — на дисплее отображается «1» или «OL» (перегрузка)
• Короткое замыкание — сопротивление близко к нулю

Для проверки используйте режим прозвонки цепи — при обрыве звуковой сигнал отсутствует, при коротком замыкании раздается непрерывный сигнал.

Особенности проверки резисторов разных типов

При проверке различных типов резисторов нужно учитывать их особенности:

• Постоянные резисторы — измерение в любом направлении
• Переменные резисторы — измерение между крайними выводами и от среднего до крайних
• Подстроечные резисторы — измерение между крайними выводами
• Термисторы — сопротивление зависит от температуры
• Фоторезисторы — сопротивление зависит от освещенности

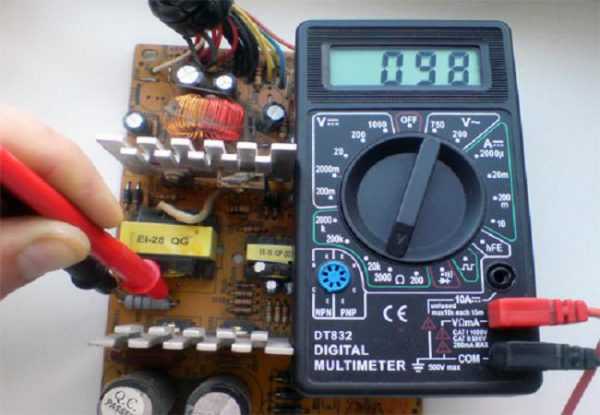

Как проверить резистор, не выпаивая его из платы

Проверить резистор, не выпаивая его из печатной платы, можно следующими способами:

1. Отключите питание схемы
2. Отсоедините один вывод резистора от платы
3. Измерьте сопротивление между выводом и контактной площадкой
4. Сравните с номинальным значением

Если отсоединить вывод невозможно, измерьте сопротивление между выводами резистора. Учитывайте, что параллельные цепи могут влиять на результат измерения.

Возможные ошибки при проверке резисторов мультиметром

При измерении сопротивления резисторов мультиметром возможны следующие ошибки:

• Неправильный выбор диапазона измерения
• Плохой контакт щупов с выводами
• Влияние параллельных цепей при измерении в схеме
• Неучтенное влияние температуры на сопротивление
• Разряженная батарея мультиметра

Чтобы избежать ошибок, соблюдайте правила измерений и учитывайте погрешность прибора.

Альтернативные способы проверки резисторов без мультиметра

Если под рукой нет мультиметра, проверить резистор можно альтернативными методами:

• По цветовой маркировке — определение номинала по цветным полоскам
• С помощью светодиода и батарейки — яркость свечения зависит от сопротивления
• Сравнением с эталонным резистором
• Измерением тока в цепи с известным напряжением

Однако эти методы менее точны, чем измерение мультиметром.

Как проверить резистор мультиметром на исправность: инструкция :: SYL.ru

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен источник питания, влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

• полупроводниковые детали и конденсаторы исправны;
• на печатных платах нет сгоревших дорожек;
• отсутствуют обрывы в соединительных проводах;
• соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

• 0,125 Вт — двойная косая черта;
• 0,5 Вт — прямая продольная черта;
• римская цифра — величина мощности, Вт.

Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Как проверить светодиод мультиметром в домашних условиях

Приблизительно 2% всех диодов с браком, потому важно знать, как проверить светодиод на бездефектность. Максимальное распространение получил светодиод 2835. Он отличается хорошей светоотдачей в сочетании с большим углом рассеивания, а также компактностью и приемлемой ценой. Он применяется в фонариках, низковольтных лампах, фарах авто, светодиодных лентах, бытовых осветительных приборах. Существует несколько видов светодиода 2835. Все они отличаются падением напряжения, световым потоком, силой тока.

Как проверить светодиод мультиметром

Светодиод — это полупроводниковое устройство с двумя ведущими электропараметрами:

• рабочий ток;
• падение напряжения.

Проверить исправность диода можно несколькими способами.

Проверка мультиметром

Мультиметр — прибор, которым измеряются главные параметры электроустройства. Чтобы проверить светодиод на работоспособность, необходим мультиметр с режимом «прозвонки» — проверки диодов. Смотрите светодиодная лента оптом от производителя.

Проверка светодиода мультиметром:

1. Воткнуть щупы в отверстия на тестере: черный — COM, красный — V.
2. Установить режим «прозвонки».
3. Подключить щупы к светодиоду: щуп красного цвета — к аноду (+), черный — к катоду (—). Светодиод не сломается, если неверно присоединить щупы. Просто показания мультиметра останутся неизменными. При верном соединении щупов работоспособный светодиод засияет.

Силы тока (питание) в «прозвонке» мультиметра недостаточно для свечения диода на полную мощность. Потому увидеть свечение можно в полумраке. Если нельзя выключить свет, то на исправность светодиода укажут показания тестера — они отличаются от 1.

Проверка тестером

Второй способ, проверка работоспособности светодиода тестером, заключается в использовании функции контроля исправности транзисторов. Под табло имеется круглый разъем (обычно синего цвета) с отверстиями по кругу. Справа над этим разъемом — NPN, слева — PNP.

Чтобы убедиться в исправности светодиода, потребуется вставить его ножки в эти отверстия:

• PNP: длинная ножка в «Е», короткая — в «С»
• NPN: длинная – в «С», короткая — в «E».

Ножки имеют разную длину только у диодов с небольшой мощностью. Более длинная ножка светодиода — это анодный (+) вывод, короткая ножка — катодный (—).

У мощных светодиодов «+» и «—» указаны на выводах. У SMD 2835, SMD 5730 «—» обозначен срезом уголка корпуса.

Прозвонка светодиодов высокой мощности, работающих на токах в сотни и тысячи мА, обычно сопровождается свечением и показывает, что элементы работоспособны. Но при включении на рабочий ток они как будто светят «вполсилы».

Подобное указывает на повреждение кристалла, который поменять трудно (к примеру, в прожекторе) и потому проверка должна быть заблаговременной.

Перед проверкой рекомендуется тщательно осмотреть светодиод. Если это большой желтый квадрат, то выяснять его работоспособность мультиметром нельзя, так как напряжение такого светоизлучающего диода превышает 20 вольт.

Прожектор из нескольких маленьких smd проверяется тестером. Нужно разобрать прожектор и найти диодную плату.

Проверка:

1. Поставить тумблер тестера на проверку LED-диодов.
2. Приложить щупы к светодиоду. Важно, чтобы красный провод запитывался от «+», черный — от «—». Если подключение верное, то диод загорится.

Чтобы проверить инфракрасный светодиод, нужно вставить его в дырочки транзисторного разъема и посмотреть через видеокамеру мобильника. Зрение человека не улавливает инфракрасные лучи. Работающий светодиод выглядит на экране телефона как светящееся пятнышко с размытыми контурами.

Проверка светодиода в домашних условиях

В домашних условиях проверить светодиод можно подключением его к источнику питания. Например, к зарядке мобильника или фонарика. Тестер можно изготовить из старой телефонной зарядки либо другого ненужного электроприбора.

Проверка:

1. На конце электрошнура срезать разъем и зачистить проводки.
2. К «+» подсоединяется провод красного цвета, к «—» — черный. Если питание 1,5 вольт и больше, то диод начнет светиться.

Светодиодная лента состоит из нескольких LED-элементов, они собраны по 3 штуки на отрезок. Это позволяет поделить ленту, и ее эксплуатационные характеристики не изменятся.

Проверка:

1. Работоспособная лента загорится после подачи электротока на контакты полностью.
2. Если светится небольшой отрезок, то не впорядке токопроводящий провод. Его и нужно проверить тестером.
3. Неисправны светодиоды, когда не горят подряд 3 штуки.

Можно ли проверить батарейкой

Проверить диод без тестера можно, воспользовавшись батарейкой «Крона» (9 вольт) или несколькими пальчиковыми, соединенными между собой. Проверка сверхярких (желтых, белых, синих) диодов — процедура простая. Достаточно подсоединить к выводам такого элемента питание больше 3 вольт — 4,2 вольт.

Батарейка 3 вольт (или 2 штуки по 1,5 вольт) может применяться как питание при проверке работоспособности. Светодиоды белого и синего цвета проверяются без использования резистора (он ограничивает ток). Для желтых и красных нужен резистор 60—70 Ом. Лучше всего воспользоваться разряженной круглой плоской батарейкой. Например, от электронных напольных весов.

Проверка:

1. Примотать к батарейке скотчем с одной и с другой плоской стороны по 1 игле от одноразового шприца.
2. Проверить работоспособность диодов.

Как проверить не выпаивая

Чаще всего светоизлучающий диод — это часть светодиодной системы, и без распайки поместить его в разъем не выйдет. Проверить исправность, используя щупы, также не получится, потому что их нельзя воткнуть в разъем. Исследовать светодиоды не выпаивая можно посредством изготовления простого устройства из переходника со щупами. В качестве переходника отлично подойдут обыкновенные канцелярские скрепки (отверстия в разъеме NPN и PNP мультиметра маленькие).

Как прозвонить светодиод:

1. Припаять распрямленные скрепки-переходники к щупам тестера. Для более надежной изоляции кабелей со скрепками нужно поместить текстолит между ними и перемотать получившееся устройство изолентой.
2. Переходники из скрепок вставить в отверстия разъема NPN или PNP, а щупы присоединить к контактам светодиода. При этом выпаивать его из системы нет нужды.

Проверка диода не вызовет особых затруднений. С ней справится абсолютно любой человек. Для этого не обязательно иметь знания из области устройства электроприборов. Или понимать, что такое «вольт». Достаточно захотеть проверить работоспособность светоизлучающих диодов самостоятельно. Светодиодная RGB лента.

Светодиоды экономичнее и надежнее обыкновенных лампочек, но и они могут быть бракованными или просто выйти из строя. Существует несколько способов, как проверить светодиод. Например, мультиметром или используя как питание обыкновенные батарейки в сочетании с подручными средствами (скрепки, иглы от шприца). Самая простая, точная и надежная проверка — тестером.

Блок питания

— Как измерить сопротивление резистора в печатной плате?

Задавать вопрос

спросил 7 лет, 5 месяцев назад

Изменено 5 лет, 6 месяцев назад

Просмотрено 4к раз

\$\начало группы\$

У меня резистор 1МОм впаян в печатную плату вот так А схема выглядит так: Когда я измеряю сопротивление, прикасаясь мультиметром к двум концам резистора, измеренное значение составляет около 500 кОм. Когда резистор не припаян, значение равно 1 МОм, измеренное тем же мультиметром таким же образом. Почему это так и какое значение сопротивления видно на «входе» резистора?

Если составить эквивалентную схему измерения, то это выглядит так, не так ли?:

^{имитация этой схемы – Схема создана с помощью CircuitLab \$\конечная группа\$}

7

\$\начало группы\$

• Если резистор включен в цепь. Затем вы измерите эквивалентное значение сопротивления резистора, параллельного остальным подключенная цепь. Так же, как и здесь, у каждого компонента есть свои статические или динамические сопротивление, диод, транзистор, микросхема… Если вы сейчас измерите сопротивление компонента ни один из них не покажет свое собственное сопротивление а только сопротивление цепи.

• Также может быть, что вы сделали плохой паяным соединением и замкните другой конец также на наземный самолет.

• Другим вариантом может быть остаток флюса для пайки вокруг вашего компонент закорачивает свои клеммы. Вы можете удалить это с помощью ватной палочки и правильного продукта.
• Если вы можете загрузить всю схему и предоставить изображение вашего паяное соединение, возможно, мы сможем помочь вам лучше.

\$\конечная группа\$

4

\$\начало группы\$

Ответ прост: когда резистор припаян к печатной плате, он будет соединен с другими компонентами, для этого и используется печатная плата 😉

Эти другие компоненты будут мешать измерению. Насколько сильны эти помехи, зависит от схемы на печатной плате. Иногда изменений нет, вы измеряете исходное значение резистора, иногда вы измеряете что-то совершенно другое. Это ожидаемо и совершенно нормально.

\$\конечная группа\$

4

Как измерить емкость без мультиметра (Руководство, 2023 г.

)

Емкость — это способность конденсатора накапливать энергию. Измеряем этот параметр с помощью емкостного измерителя или мультиметра.

Но вот интересный вопрос…

Как измерить емкость без мультиметра? Возможно ли это сделать или нет?

Ну, это то, что мы узнаем в этой статье.

К концу этой статьи вы должны знать:

• Как измерить конденсаторы без использования цифрового мультиметра.
• Различные варианты измерения емкости
• Общая теория измерения емкости
• Как записать значение емкости по корпусу конденсатора
• Как использовать значение ESR для измерения емкости
• Как использовать постоянную времени для измерения емкости и многое другое

Звучит интересно? Тогда я уверен, что вам понравится остальная часть этой статьи.

Начнем.

Содержание

Как измерить емкость без мультиметра?

Конденсатор — это компонент схемы с двумя выводами, который мы используем для фильтрации шума, сглаживания сигнала и накопления энергии.

Я уверен, что вы найдете этот компонент почти в каждой электронной схеме. Причина в том, что нам нужно сглаживание сигнала или опорное напряжение почти в каждой схеме.

Ниже приведен символ схемы и несколько конденсаторов реального времени:

Как видите, у него два терминала. Для электролитических конденсаторов одна клемма является анодом (+), а другая клемма — катодом (-).

Конденсатор бывает двух основных типов:

• Электролитический конденсатор
• Керамический конденсатор

Электролитические конденсаторы зависят от полярности. Вам необходимо подключить положительный анод к положительной клемме источника напряжения, а отрицательный катод к отрицательной клемме источника напряжения.

В то время как керамические конденсаторы не зависят от полярности. Вы можете подключить их в любом направлении. Они будут работать одинаково.

Ниже приведена схема конденсаторов идеального и реального времени.

Конденсаторы реального времени имеют дополнительное эквивалентное последовательное сопротивление (ESR).

Независимо от того, с каким типом конденсатора мы работаем. Важно знать значение его емкости. Откуда мы знаем это значение?

Тема этой статьи — как измерить емкость без мультиметра или измерителя емкости.

Давайте узнаем как.

1. Измерение емкости непосредственно с конденсатора

Этот метод является самым простым и эффективным способом измерения емкости без использования мультиметра. На самом деле, у вас нет ни метра, ни какого-либо инструмента для этого метода.

Выполните следующие простые шаги для электролитического конденсатора:

• Возьмите электролитический конденсатор
• Полностью разрядите его, прежде чем прикасаться к нему
• На корпусе вы найдете написанное значение емкости для номинального максимального напряжения и допуска.

• Это так просто.

Для керамического конденсатора выполните следующие простые шаги:

• Возьмите керамический конденсатор и запишите его письменный код
.
• Первые две цифры (начиная слева) кода — это значение емкости
• Остальные 10 множителей
• Поскольку керамические конденсаторы представляют собой небольшие емкости, они измеряются в пФ, нФ, мкФ.
• Например:

Ниже приведен код керамического конденсатора и таблица его эквивалентной емкости для справки.

Хорошо!

Описанный выше метод широко используется для измерения значения емкости без использования мультиметра.

Вы можете сказать, что это очень просто.

Но этот метод наследует проблему. Вы можете прочитать значение емкости, используя этот метод. Но вы можете быть уверены, что конденсатор исправен, только если он новый.

Если вы работаете со старыми конденсаторами. Тогда я считаю, что этот метод может привести к ложным показаниям.

Вот почему в практических ситуациях не рекомендуется проверять емкость, не имея приличного мультиметра.

Да, метод полезен, но он ограничен. Вы не можете использовать этот метод для проверки конденсатора, если он плохой или хороший, или даже если он действительно обеспечивает это записанное значение или нет.

Давайте расширим нашу схему знаний и посмотрим, какие у нас есть другие варианты вместо использования мультиметра.

2. Использование тестера компонентов

Думаю, этот метод вам понравится больше, чем описанные выше. Почему? Потому что это очень просто.

Тестер компонентов — это устройство, подобное мультиметру или измерителю емкости. Но он ориентирован как на тестирование, так и на измерение.

В то время как мультиметр просто выполняет измерение и оставляет проверку конденсатора на усмотрение человека и его опыт.

Тестер компонентов решает эту проблему. И сказать вам прямо, если компонент плохой или хороший. Оставив догадки.

Ниже приведен тестер компонентов m328 (ссылка на продукт).

Тестер M328

Чтобы использовать этот тестер для проверки конденсаторов, выполните следующие действия.

• Возьмите конденсатор и тестер m328
• Включите тестер и вставьте конденсатор в гнездо
• Не забудьте сначала разрядить конденсатор, иначе он может повредить тестер компонентов
• Это настолько важно и критично, что если вы случайно забудете об этом шаге (разрядке конденсатора), вы можете в конечном итоге разрушить свой счетчик. Для дополнительной информации всегда разряжайте конденсатор перед измерением любого его параметра.
• Разрядить конденсатор можно, закоротив его ножки любым доступным способом. Но не просто закорачивайте ножки проводом с низким сопротивлением, хорошей практикой является использование материала с высоким сопротивлением.
• Нажать тестовую кнопку
• См. значение емкости и ESR, если конденсатор в порядке
• В противном случае тестер покажет на экране сообщение о том, что конденсатор неисправен

Это так просто.

3. Использование осциллографа

Да, значение емкости можно измерить и с помощью осциллографа.

Вы знаете, если вы читаете этот блог. Это означает, что вы хотите иметь знания об электронике.

Верно?

Ну…

Единственный практичный способ измерить емкость без мультиметра — это записать значение на корпусе конденсатора. Которые мы рассмотрели в предыдущем разделе.

Остальные методы — это моя попытка поделиться знаниями о том, что без мультиметра какие другие возможные решения?

И использование осциллографа — один из многих способов измерения емкости конденсатора.

Вопрос как?

Что ж, постоянная времени — один из удивительных параметров конденсатора, который мы можем использовать для этого метода.

Время, необходимое конденсатору для зарядки до 63,2% от заданного источника напряжения, называется постоянной времени конденсатора.

Давайте посмотрим на математику, стоящую за этим, чтобы вы могли ясно понять, о чем я здесь говорю.

Для этого метода вам понадобится осциллограф для измерения постоянной времени.

• Первый разряд конденсатора
• Затем подключите конденсатор последовательно с резистором 10 кОм
• Соедините резистор этой серии с источником напряжения
• Подсоедините осциллограф к конденсатору и запишите время заряда, когда конденсатор зарядится до 63,2% от подключенного источника питания
• После этого, используя приведенное выше уравнение, измерьте емкость
• Так измеряется емкость с помощью осциллографа
• После этого вы также можете сделать следующее
• Сравните это значение емкости с указанным на корпусе конденсатора
• Если они совпадают, у вас хороший конденсатор
• В противном случае ваш конденсатор неисправен

Разрядка конденсатора

Конденсатор — это устройство накопления заряда. Это означает, что он может накапливать заряды, даже если он не подключен к цепи.

Так что очень важно перестраховаться с этим компонентом. В противном случае это может привести к поражению электрическим током и полному повреждению измерительного прибора.

Поняв вышеупомянутую опасность сильно заряженного конденсатора, мы должны знать, как разрядить конденсатор перед работой с ним.

Как разрядить конденсатор?

Есть несколько способов разрядить конденсатор.

Например:

• С помощью отвертки
• Использование разрядного резистора
• Использование плоскогубцев с высоким сопротивлением

Использование отвертки

Чтобы разрядить конденсатор с помощью отвертки с высоким сопротивлением, выполните следующие простые шаги:

• Возьмите изолированную отвертку (с более длинной ручкой) и держите ее в одной руке.
• Возьмите конденсатор в другую руку и коснитесь металлической частью отвертки обоих выводов конденсатора.
• Вы увидите искры и услышите потрескивание, что указывает на электрический разряд.
• Повторите пару раз, чтобы убедиться, что конденсатор полностью разряжен.

Использование плоскогубцев с высоким сопротивлением

Выполните следующие простые шаги для разрядки конденсатора с помощью плоскогубцев (простой инструмент):

• Повторите тот же шаг, что и для отвертки. Но на этот раз используйте плоскогубцы вместо отвертки.
• На мой взгляд, плоскогубцы более эффективны, чем отвертки.

Использование разрядного резистора

Выполните следующие простые шаги, чтобы разрядить конденсатор с помощью резистора:

• Возьмите резистор большого номинала (обычно несколько кОм) с высокой номинальной мощностью (например, 5 Вт) и подключите его к клеммам конденсатора.
• Вместо прямого подключения можно использовать провода с зажимами типа «крокодил» на обоих концах.
• Конденсатор будет медленно разряжаться, и вы можете контролировать напряжение на выводах конденсатора с помощью мультиметра.

Заключение

Конденсаторы — это два терминальных пассивных компонента, которые мы используем для различных ролей в наших схемах. Такие как фильтрация, шумоподавление и накопление энергии.

Проблема с конденсаторами заключается в том, что со временем они изнашиваются и требуют замены.

Кроме того, для нового проекта нам нужно сначала проверить, хороший или плохой конденсатор, прежде чем размещать или припаивать его к печатным платам.

Итак, чтобы убедиться, что у нас есть хорошие конденсаторы. Мы должны проверить и проверить их.

Для этого нам нужно измерить его емкость.

Обычно мы используем мультиметр и измеритель емкости для измерения значения емкости.

А можно ли измерить емкость без мультиметра?

Да, это так.

Мы можем измерить емкость конденсатора по корпусу конденсатора.

• На электролитическом конденсаторе значение емкости написано на корпусе
• Для керамических конденсаторов нам нужно прочитать код на их корпусе.
