Распиновка 3 5 jack. Распиновка разъема Jack 3.5 мм: подробное руководство

Как правильно распаять штекер Jack 3.5 мм. Какие бывают типы разъемов Jack 3.5. Распиновка Jack 3.5 для наушников с микрофоном и без. Как определить назначение контактов в нестандартных разъемах.

Что такое разъем Jack 3.5 мм и зачем он нужен

Разъем Jack 3.5 мм (также известный как мини-джек или TRS-разъем) — это один из самых распространенных аудио-разъемов, который используется для подключения наушников, микрофонов и другого звукового оборудования к различным устройствам. Основные функции этого разъема:

• Передача аналогового аудио-сигнала (моно или стерео)
• Подключение наушников к смартфонам, плеерам, компьютерам
• Подключение микрофонов и гарнитур
• Коммутация аудио-сигнала между различными устройствами

Популярность Jack 3.5 мм обусловлена его компактными размерами, простотой использования и универсальностью. Однако существует несколько вариантов распиновки этого разъема, которые важно знать при самостоятельном ремонте или изготовлении кабелей.

Типы разъемов Jack 3.5 мм

Существует несколько основных типов разъемов Jack 3.5 мм, которые различаются по количеству контактов:

• TS (Tip-Sleeve) — 2 контакта, используется для передачи моно-сигнала
• TRS (Tip-Ring-Sleeve) — 3 контакта, для стерео-сигнала или балансного моно
• TRRS (Tip-Ring-Ring-Sleeve) — 4 контакта, для стерео + микрофон
• TRRRS (Tip-Ring-Ring-Ring-Sleeve) — 5 контактов, расширенная функциональность

Наиболее распространенными являются TRS-разъемы для обычных наушников и TRRS для гарнитур с микрофоном.

Стандартная распиновка Jack 3.5 мм TRS

Стандартная распиновка трехконтактного разъема Jack 3.5 мм TRS выглядит следующим образом:

• T (Tip) — Левый канал
• R (Ring) — Правый канал
• S (Sleeve) — Общий провод (земля)

Такая распиновка используется в большинстве стерео-наушников без микрофона. При подключении к устройству контакты соединяются в следующем порядке:

1. Наконечник (Tip) — первый контакт
2. Кольцо (Ring) — второй контакт
3. Гильза (Sleeve) — последний контакт у основания

Распиновка Jack 3.5 мм TRRS для наушников с микрофоном

Четырехконтактный разъем TRRS используется в гарнитурах с микрофоном. Стандартная распиновка TRRS:

• T (Tip) — Левый канал
• R1 (Ring 1) — Правый канал
• R2 (Ring 2) — Общий провод (земля)
• S (Sleeve) — Микрофон

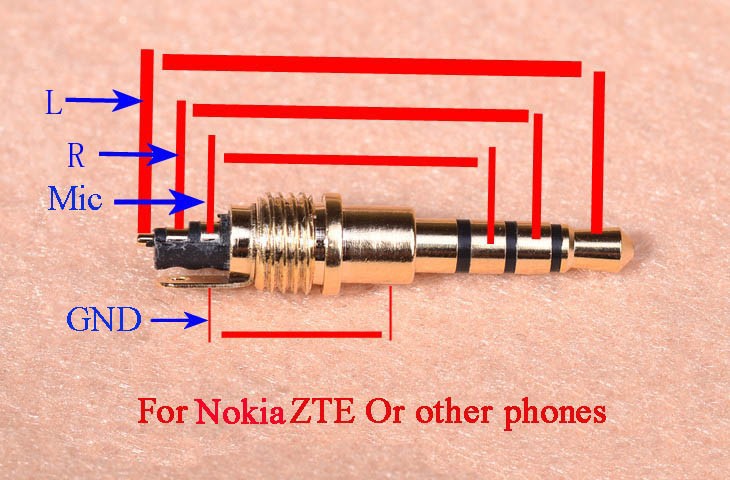

Однако существует и альтернативный вариант распиновки TRRS, используемый некоторыми производителями:

• T (Tip) — Левый канал
• R1 (Ring 1) — Правый канал
• R2 (Ring 2) — Микрофон
• S (Sleeve) — Общий провод (земля)

Поэтому при ремонте гарнитуры важно уточнить правильную распиновку для конкретной модели.

Как определить назначение контактов в нестандартном разъеме

Если вы столкнулись с нестандартным разъемом Jack 3.5 мм, можно определить назначение контактов следующими способами:

1. Измерить сопротивление между контактами мультиметром
2. Подать небольшое напряжение на контакты и прослушать динамики
3. Найти схему распиновки для конкретной модели устройства
4. Проверить маркировку проводов, идущих к разъему

При самостоятельном ремонте будьте осторожны и не подавайте высокое напряжение на контакты, чтобы не повредить устройство.

Распространенные проблемы с разъемами Jack 3.5 мм

Разъемы Jack 3.5 мм часто выходят из строя из-за механических повреждений. Основные проблемы:

• Обрыв провода возле штекера из-за частых изгибов
• Окисление контактов, приводящее к потере сигнала
• Поломка пластикового корпуса разъема
• Деформация контактов внутри гнезда устройства
• Попадание пыли и грязи в разъем

Многие из этих проблем можно решить, аккуратно очистив контакты или заменив разъем. При частых поломках стоит обратить внимание на более надежные варианты разъемов.

Советы по пайке разъемов Jack 3.5 мм

При самостоятельном ремонте или изготовлении кабелей с разъемами Jack 3.5 мм следуйте этим рекомендациям:

1. Используйте качественный припой и флюс для надежного соединения
2. Зачищайте провода от изоляции на минимально необходимую длину
3. Предварительно залудите контакты разъема и провода
4. Работайте быстро, чтобы не перегреть компоненты
5. Используйте термоусадочные трубки для изоляции соединений
6. Проверяйте отсутствие замыканий между контактами после пайки

При соблюдении этих правил вы сможете получить надежное соединение, которое прослужит долго.

Альтернативы разъему Jack 3.5 мм

Несмотря на популярность, у разъема Jack 3.5 мм есть некоторые недостатки. Поэтому производители разрабатывают альтернативные варианты:

• USB Type-C — цифровой разъем с поддержкой аудио
• Lightning — проприетарный разъем Apple
• Bluetooth — беспроводное подключение аудио-устройств
• MMCX — компактный коаксиальный разъем
• 2-pin — двухконтактный разъем для наушников

Однако Jack 3.5 мм по-прежнему остается одним из самых распространенных стандартов для подключения аудио-устройств благодаря своей простоте и универсальности.

Распиновка штекера 3.5мм (Jack) под наушники. Почему не работ…

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона(поменять их местами).

Распиновка 3 5 мм jack 4 контакта

Распиновка 3 5 мм jack с 3 контактами

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Что делать если не работают наушники. Ремонт наушников своими руками.

Нам понадобится ножик, паяльник, припой, канифоль отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера на всякий случай запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и запаяете к 3.5 мм разъёму. Советую место пайки залить горячим клеем(термоклей) и сжать термоусадкой, так соединение прослужит значительно дольше. Провода будет паяться плохо, но советую дольше прогревать, и у вас все получится. Также смотрите Распиновка USB провода.

Разъем 3,5 мм Jack Можно купить по ссылкам ниже.

Ссылка №1

Ссылка №2

Ссылка №3

Штекер на четыре жилы

Здесь есть два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.

Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.

Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.

Поочерёдно припаиваем три провода к контактам разъёма.

Должно получиться примерно так.

Теперь можно надеть защитные трубки.

Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.

Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.

Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.

Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.

Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Вернуться наверх к оглавлению.

Схемы распиновки по производителям

Распиновка аудио Apple

• 1 — левый
• 2 — правый
• 3 — земля
• 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Земля, горячий, холодный

Всем известно, что балансное (симметричное) соединение трехжильное: земля (G), горячая жила (+) и холодная (−). По «плюсу» и «минусу» идет одинаковый сигнал с инверсией фазы. На входе следующего прибора он соединяется в противофазе, обеспечивая удвоение громкости полезного сигнала и вычитание шумов и наводок, полученных на пути следования от предыдущего прибора.

Было бы здорово, если бы в студии можно было все приборы соединять симметрично, тем более что все студийные патчбеи (коммутационные панели) рассчитаны на балансную коммутацию. Однако в ряде случаев это не представляется возможным. Многие инструменты имеют небалансный линейный выход (почти все синтезаторы), ну а если где-то присутствует стереофонический вход или выход, то такой разъем автоматически будет небалансным.

Наши «грабли» были связаны как раз со стереовходами. Для работы с подобными соединениями нужны «штаны», но такое решение актуально только тогда, когда приборы коммутируются напрямую, то есть вход одного соединяется с выходами другого. Если же маршрутизация осуществляется через патчбей, перед непосредственной «стыковкой» инструменты должны быть заведены на панель, чтобы далее перемыкаться специальными бантам-патчкордами.

Как проверить распиновку на нестандартном разъеме

Некоторое время в продажу выходили мобильные телефоны с нестандартными (оригинальными) штекерами. В данном случае распиновка наушников имеет различные схемы подключения.

При поломке кабель обрезают, и приобретают другую гарнитуру. Затем производят монтаж согласно схеме распиновки.

Распиновку наушников иногда проводят без помощи специалиста, используя следующие действия:

• с помощью активного растворителя производят разбор корпуса системы;
• далее идет прозвон выводов динамиков с учетом, что общий провод – нулевое сопротивление;
• прозвон контактов разъемов с нулевым сопротивлением;
• определение контакта подключения (его номера, при котором мультиметр** показывает сопротивление, приближенное к нулю) общего провода;
• прозвонка к противоположным контактам динамиков;
• в случае устройств, которые имеют микрофон, ищут подключения к контактам разъема для всех выводов.

* TRS – аббревиатура, образованная Tip-Ring-Sleeve, что обозначает наконечник-кольцо-гильза.

** Мультиметр – электроизмерительный аппарат, включающий в себя функции амперметра, вольтметра и омметра.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.

Залуженный конец кабеля должен выглядеть примерно так.

Вернуться наверх к оглавлению.

Разделка кабеля.

Препарировать кабель можно разными способами, но самый малотравматичный для проводников способ, это удаление изоляции при помощи паяльника.

Удерживая одной рукой паяльник, другой рукой проверните экранированный провод вокруг своей оси, прижимая при этом изоляцию к острой грани жала паяльника. https://oldoctober.com/

Если после этого не удаётся удалить изоляцию руками, то можно воспользоваться бокорезами.

Должно получиться примерно так.

Точно также удаляем изоляцию и с отдельных проводов.

Теперь можно придать кабелю подходящий для лужения вид.

Вернуться наверх к оглавлению.

Распиновка jack 3.5 | Windows-коучинг

Здравствуйте! В сегодняшнем небольшом мини выпуске сделаем обзор штекера под названием jack 3.5. В частности мы с вами узнаем его назначения, разновидности и области применения. распиновка штекера jack 3.5.

К тому же я расскажу, как правильно выбрать такой штекер, ну и конечно же, вы узнаете, какая должна быть правильная распиновка jack 3.5.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Да-да это тот самый разъем, который вы подключаете к своему компьютеру, мобильному телефону. Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Разновидности и области применения.

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.

2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.

3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.

2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.

3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.

4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Как правильно выбрать jack 3.5

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

При отклонении замеров от номинального сечения хотя бы одного из кольца на 0,1 мм разъем лучше не использовать. На рисунке ниже я специально для вас представил способ проверки jack 3.5.

Далее я предлагаю вам рассмотреть, каким образом осуществляется распиновка jack 3.5 или, говоря простыми словами как самим выполнить распайку штекера наушников.

Распиновка jack 3.5

В представленном типе разъема, используемый для подключения наушников к устройству, очень часто, самым уязвимым местом является участок соединения провода с неразъемным корпусом штекера. В этом месте кабель работает на излом, что приводит к обрыву жилы и соответственно к отсутствию сигнала.

Для устранения поломки необходимо отрезать штекер, зачистить, залудить проводник и припаять их к контактной группе в соответствии с мировыми стандартами, если только ремонтируемый девайс относится к не самодельным устройствам. Для правильного соединения можно аккуратно разрезать корпус штекера, и при наличии цветовой индикации на изоляции провода составить схему их подключения к контактам. При отсутствии подсказок, соединение осуществляем по соответствующим схемам.

На рисунках 1 и 2 представлена распайка штекера наушников с разным количеством колец, а так же информация для подключения дополнительного оборудования.

Рисунок 1

Рисунок 2

Завершая сегодняшний материал, я надеюсь, что информация, представленная в этом выпуске была для вас интересная и вы извлекли из нее полезную для себя информацию.

Основы разъема

— SparkFun Learn

Авторы: SFUptownMaker, участник #23999

Избранное Любимый 59

Другая знакомая группа разъемов — это те, которые используются для аудиовизуальных приложений — RCA и фонокорректор.

Хотя на самом деле их нельзя считать принадлежащими к одному семейству, как и различные разъемы USB, мы будем считать, что они оба находятся в одном и том же ключе.

Разъемы типа «телефон»

Вы, вероятно, сразу узнаете 1/8-дюймовую версию этого разъема как разъем на конце пары наушников. Эти разъемы на самом деле бывают трех распространенных размеров: 1/4″ (6,35 мм), 1/4″ (6,35 мм), 1/4″. Разъемы размером 8 дюймов (3,5 мм) и 2,5 мм. ¼ дюйма находят широкое применение в профессиональном звуковом и музыкальном сообществе — большинство электрогитар и усилителей имеют разъемы 1/4 дюйма (TS). 1/ 8-дюймовый наконечник с кольцом (TRS) очень распространен в качестве разъема для наушников или выходных аудиосигналов на MP3-плеерах или компьютерах. Некоторые сотовые телефоны оснащены разъемом 2,5 мм «наконечник-кольцо-кольцо-втулка» (TRRS) для подключения наушников, которые также оснащены микрофоном для громкой связи. Ниже приведены несколько аудиоразъемов, которые SparkFun имеет в каталоге.

Аудиокабель TRRS — 1 фут

В наличии CAB-14163

Избранное Любимый 3

Список желаний

Аудиокабель TRS — 1 м

В наличии CAB-18983

Избранное Любимый 0

Список желаний

Аудиокабель с зажимами типа «крокодил» — 2,5 мм

В наличии CAB-17983

Избранное Любимый 2

Список желаний

Аудиоадаптер — 3,5 мм на 1/4 дюйма, стерео

Пенсионер COM-11150

Пенсионер

Избранное Любимый 0

Список желаний

Нажмите здесь, чтобы увидеть больше аудиоразъемов

Доступность этих разъемов и кабелей делает их хорошими кандидатами для приложений общего назначения — например, задолго до USB графические калькуляторы Texas Instruments использовали разъем TRS 2,5 мм для последовательного разъем для программирования.

Следует помнить, что разъемы типа «наконечник-втулка» не предназначены для передачи питания; во время введения наконечник и гильза могут быть на короткое время замкнуты друг на друга, что может привести к повреждению источника питания. Отсутствие экранирования делает их плохими кандидатами для высокоскоростных данных, но через эти разъемы можно передавать низкоскоростные последовательные данные.

Телефонный штекер TRS для наушников, 1/8″. Как правило, наконечник и кольцо передают стереофонические аудиосигналы, а рукав подключается к земле.

Телефонный штекер 1/8″. Обратите внимание на отсутствие кольцевого контакта на этом разъеме.

1/8-дюймовый разъем для наушников для монтажа на плате с помеченными контактами, соответствующими соединениям контактов.0003

Ниже приведены несколько аудиоразъемов, представленных в каталоге SparkFun.

Разъем SparkFun TRRS 3,5 мм

В наличии БОБ-11570

6

Избранное Любимый 32

Список желаний

Аудиоразъем 3,5 мм

В наличии ПРТ-08032

4

Избранное Любимый 26

Список желаний

Аудиоразъем — 1/4 «стерео (прямой угол)

В наличии COM-11144

1

Избранное Любимый 16

Список желаний

Нажмите здесь, чтобы увидеть больше аудиоразъемов

RCA-разъемы

RCA-разъем, известный как предпочтительный разъем для домашних стереосистем на протяжении многих десятилетий, был представлен в 1940-х годах компанией RCA для домашних фонографов. Он постепенно вытесняется такими соединениями, как HDMI в аудиовизуальной сфере, но повсеместное распространение разъемов и кабелей делает его хорошим кандидатом для домашних систем. Пройдет много времени, прежде чем он устареет.

Гнездовые разъемы RCA обычно находятся на устройствах, хотя можно найти удлинительные или переходные кабели с гнездовыми разъемами. Большинство разъемов RCA подключаются к одному из четырех типов сигналов: компонентное видео (PAL или NTSC, в зависимости от того, где было продано оборудование), композитное видео, стереоаудио или аудио S/PDIF.

Гнездовой разъем RCA, для видеосигналов. Как правило, разъемы видеосигнала NTSC или PAL имеют желтый цвет.

Штекерные разъемы RCA обычно находятся на кабелях.

Штекер RCA. Красный и белый обычно используются для аудиоприложений, а красный обозначает «правильный» аудиоканал.

---

3,5 мм разъемы Eurorack — Thonk — DIY Synthesizer Комплекторы и компоненты

Описание

Библиотека KICAD для 3,5 мм Джек: HTTPS://github. com/ Clacktronics/AudioJack9

..com/ Clacktronics/Audio Jacks 9

9

..com/. действительно включают НДС для Великобритании, ЕС или Норвегии.

Вы можете увидеть окончательную стоимость объемных перерывов, добавив детали в корзину.

Пишите нам, если хотите больше 2500 шт. ТОНКИКОН ПДЖ301БМ ПДЖ302М СТЕРЕО ТОНКИКОНН 1+ 0,37 фунта стерлингов 0,44 фунта стерлингов 0,42 фунта стерлингов 0,47 фунта стерлингов 50+ 0,26 фунта стерлингов 0,31 фунта стерлингов 0,29 фунтов стерлингов 0,33 фунта стерлингов 100+ 0,24 фунта стерлингов 0,29 фунтов стерлингов 0,27 фунта стерлингов  0,31 фунта стерлингов 500+ 0,23 фунта стерлингов 0,27 фунта стерлингов 0,26 фунта стерлингов  0,29 £ 1000+ 0,22 фунта стерлингов напишите нам по телефону напишите нам по телефону 0,28 фунта стерлингов

Часть библиотеки Thonkiconn Eagle v6 — thonkiconn. lbr

Thonkiconn Eagle v5.7+ Библиотечная часть — thonkiconn_eagle_v5.lbr

Thonkiconn-PJ398SM — это улучшенная версия оригинального Thonkiconn с более надежной втулкой — площадь основания такая же.

Единственная разница между старым и новым заключается в том, что первый имеет пластиковый полукруглый круглый язычок, а второй — металлический прямоугольный язычок, но высота этих двух язычков одинакова.

Механизм идентичен домкрату типа «Erthenvar» (PJ301BM), его основное назначение — прямая замена популярного гнезда Kobiconn 3,5 мм, но со 100% вертикально интегрированной площадью основания, т. е. без перпендикулярного заземляющего контакта. Действительно большой бонус этих деталей в том, что они аккуратно вписываются в макетную/стрипборд/вероборд.

Все используемые материалы соответствуют требованиям RoHS.

ПРИМЕЧАНИЕ. См. примечания об отверстии для печатной платы в Техническом описании разъема Thonkiconn.
Рекомендуется просверлить в печатной плате отверстие диаметром 3 мм непосредственно под центром цилиндра домкрата или избежать прокладки дорожек или заземления в этой области.

Это стереоверсия разъема Thonkiconn, в которой вместо переключателя используется сигнальный разъем. Корпус разъема немного шире, чем у моно Thonkiconn, в остальном площадь печатной платы такая же.

Этот популярный компонент, широко известный как разъемы «Полет гармонии» или «Эртенвар», представляет собой 3,5-мм телефонный разъем с вертикальным креплением и металлической втулкой с резьбой.

Это последняя версия детали, переработанная производителем в ноябре 2012 года для обеспечения очень надежного контакта выключателя.

Материал: корпус из ПБТ, пружина из бериллиевой меди, изогнутая деталь из латуни.

• Диапазон температур: от -30°C до 70°C?
• Номинальный ток: 0,5 А
• Контактное сопротивление: 0,03 Ом
• Номинальное напряжение: 30 В переменного/постоянного тока
• Испытательное напряжение: 500 В/60 с
• Сопротивление изоляции: 100МОм
• Усилие вставки: 5-20 Н
• Сила отрыва: 4-20 Н

PJ302M — это 3,5-мм монофонический разъем с горизонтальным или угловым креплением.
