Устройство и принцип работы ATX блока питания

ATX блок питания — это сложное устройство, преобразующее сетевое напряжение 220В в низковольтные напряжения, необходимые для питания компонентов компьютера. Основные элементы ATX блока питания:

• Входной фильтр для подавления помех
• Выпрямитель и сглаживающие конденсаторы
• Импульсный преобразователь на силовых транзисторах
• ШИМ-контроллер для управления преобразователем
• Выходные выпрямители и фильтры
• Цепи обратной связи и защиты

На выходе ATX блок питания формирует несколько стабилизированных напряжений:

• +3.3В — для питания оперативной памяти и других компонентов
• +5В — для питания логических схем
• +12В — основная силовая линия для питания процессора, видеокарты и других мощных потребителей
• -12В и -5В — для питания некоторых интерфейсов
• +5В Standby — дежурное напряжение

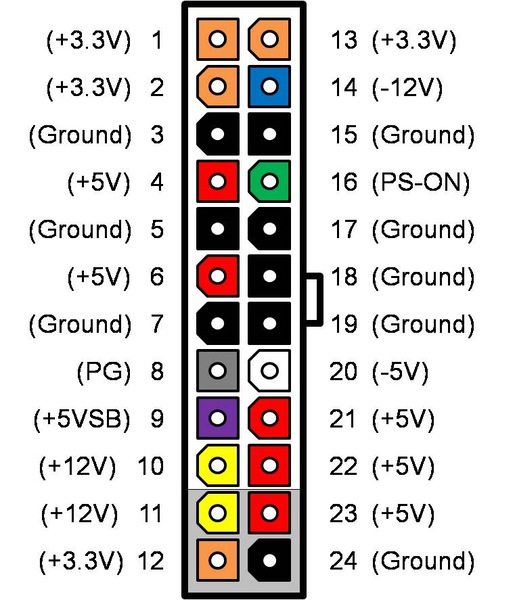

Распиновка основного 24-контактного разъема ATX

Основной 24-контактный разъем ATX имеет следующую распиновку:

• Оранжевые провода — +3.3В
• Красные провода — +5В
• Желтые провода — +12В
• Синий провод — -12В
• Белый провод — -5В
• Фиолетовый провод — +5В Standby
• Зеленый провод — PS_ON (сигнал включения)
• Серый провод — PWR_OK (сигнал готовности)
• Черные провода — общий (земля)

Знание распиновки позволяет правильно подключать и проверять блок питания.

Как запустить ATX блок питания без компьютера

Для запуска ATX блока питания без подключения к материнской плате необходимо:

1. Замкнуть зеленый провод PS_ON на любой черный провод (землю). Это можно сделать с помощью скрепки или переключателя.
2. Подключить нагрузку к выходным линиям для стабильной работы. В качестве нагрузки можно использовать резисторы или лампы накаливания.
3. Включить блок питания в сеть и перевести выключатель в положение ON.

При этом на выходах появятся соответствующие напряжения. Запуск без нагрузки может привести к нестабильной работе или повреждению блока питания.

Проверка работоспособности ATX блока питания

Для проверки ATX блока питания можно использовать следующие методы:

• Измерение выходных напряжений мультиметром
• Проверка под нагрузкой с помощью специального тестера
• Контроль сигнала PWR_OK (серый провод)
• Прослушивание на наличие посторонних шумов
• Визуальный осмотр на наличие вздувшихся конденсаторов

Основные параметры, которые нужно проверить:

• Стабильность напряжений под нагрузкой
• Отсутствие пульсаций
• Срабатывание защит при перегрузке
• Запуск при минимальной нагрузке

Если все параметры в норме, блок питания считается исправным.

Использование ATX блока питания для других целей

ATX блоки питания можно использовать не только в компьютерах, но и для других целей:

• Питание радиолюбительских конструкций
• Лабораторный источник питания
• Зарядное устройство для автомобильных аккумуляторов
• Питание светодиодных лент и другой электроники

Преимущества использования ATX блоков питания:

• Высокая мощность (от 300 Вт и выше)
• Наличие нескольких стабилизированных напряжений
• Встроенные защиты от перегрузки и КЗ
• Доступная цена б/у блоков

При использовании ATX блока питания вне компьютера важно обеспечить достаточную нагрузку на выходные линии для стабильной работы.

Выбор ATX блока питания для компьютера

При выборе ATX блока питания для компьютера следует учитывать следующие параметры:

• Мощность — должна соответствовать энергопотреблению компонентов с запасом 20-30%
• КПД — желательно наличие сертификата 80 PLUS
• Стабильность выходных напряжений
• Качество компонентов и сборки
• Уровень шума системы охлаждения
• Наличие необходимых разъемов питания

Для типового домашнего компьютера подойдет блок питания мощностью 500-600 Вт с сертификатом 80 PLUS Bronze. Для мощных игровых систем рекомендуется выбирать модели от 750 Вт с сертификатом Gold.

Безопасность при работе с ATX блоками питания

При работе с ATX блоками питания необходимо соблюдать следующие меры безопасности:

• Не вскрывать корпус блока питания — внутри присутствует опасное напряжение
• Не включать блок питания без нагрузки
• Использовать предохранители соответствующего номинала
• Не допускать попадания жидкости и посторонних предметов внутрь
• При неисправности обращаться к специалистам

Соблюдение этих простых правил позволит избежать поражения электрическим током и повреждения оборудования при работе с ATX блоками питания.

Как подключить atx блок питания

Современные компьютерные ATX блоки питания – это довольно сложные устройства, предназначенные для преобразования сетевого напряжения до требуемых значений. Кроме непосредственного уменьшения подаваемого напряжения он обеспечивает некоторые функции по стабилизации выходного напряжения от помех, приходящих на вход блока. Основным предназначением такого БП является снабжение электрической энергией компонентов компьютера, но бывают случаи, когда необходимо «запитать» от него что-то отличное от компьютера. В этом случае нам надо как-то запустить ATX блок питания

без применения материнской платы.

Распиновка 20-пинового ATX блока питания представляет собой следующую картину:

Внимание! Перед тем, как мы расскажем об очень простом методе запуска ATX БП без компьютера, предупреждаем: настоятельно не рекомендуется включать («запускать») его без какой-либо нагрузки. Вполне хватит подключения к molex-разъёму привода для чтения оптических дисков, жесткого диска,… В противном случае цепь преобразования напряжения может выйти из строя и понадобится ремонт блока питания ATX, или его полная замена ввиду экономической нерациональности ремонта.

Как запустить блок питания без компьютера.

Всё очень просто: для этого необходимо замкнуть контакт 16 (Power On, обычно – зеленого цвета) и любой из чёрных (земля). Например, удобно взять обычную металлическую канцелярскую скрепку и соединить контакты 15–16. После запуска БП скрепку не убирать. Представленная выше

распиновка ATX-блока питания для компьютера поможет Вам найти и «снять» нужные напряжения для Ваших нужд. Будьте внимательны и не перегружайте источник питания: на современных экземплярах обычно приводятся максимально допустимые токи для каждого из напряжений. При перегрузке блока он может выйти из строя и опять же потребовать ремонта, зачастую – недешёвого. Производители БП, конечно, встраивают в свою продукцию защиту от перегрузок, но надеяться на неё всё же не стоит. Ниже на фото представлены фото-примеры реализации запуска ATX блока питания без компьютера (кнопкой с фиксацией и обычным отрезком провода).

Во всех современных компьютерах используются блоки питания стандарта ATX. Ранее использовались блоки питания стандарта AT, в них не было возможности удаленного запуска компьютера и некоторых схемотехнических решений. Введение нового стандарта было связано и с выпуском новых материнских плат. Компьютерная техника стремительно развивалась и развивается, поэтому возникла необходимость улучшения и расширения материнских плат. С 2001 года и был введен этот стандарт.

Давайте рассмотрим, как устроен компьютерный блок питания ATX.

Расположение элементов на плате

Для начала взгляните на картинку, на ней подписаны все узлы блока питания, далее мы кратко рассмотрим их предназначение.

Чтобы вы поняли, о чем пойдет речь дальше, ознакомьтесь со структурной схемой боока питания.

А вот схема электрическая принципиальная, разбитая на блоки.

На входе блока питания стоит фильтр электромагнитных помех из дросселя и ёмкости (1 блок). В дешевых блоках питания его может не быть. Фильтр нужен для подавления помех в электропитающей сети возникших в результате работы импульсного источника питания.

Все импульсные блоки питания могут ухудшать параметры электропитающей сети, в ней появляются нежелательные помехи и гармоники, которые мешают работе радиопередающих устройств и прочего. Поэтому наличие входного фильтра крайне желательно, но товарищи из Китая так не считают, поэтому экономят на всём. Ниже вы видите блок питания без входного дросселя.

Дальше сетевое напряжение поступает на выпрямительный диодный мост, через предохранитель и терморезистор (NTC), последний нужен для зарядки фильтрующих конденсаторов. После диодного моста установлен еще один фильтр, обычно это пара больших электролитических конденсаторов, будьте внимательны, на их выводах присутствует большое напряжение. Даже если блок питания выключен из сети следует предварительно их разрядить резистором или лампой накаливания, прежде чем трогать руками плату.

После сглаживающего фильтра напряжение поступает на схему импульсного блока питания она сложная на первый взгляд, но в ней нет ничего лишнего. В первую очередь запитывается источник дежурного напряжения (2 блок), он может быть выполнен по автогенераторной схеме, а может быть и на ШИМ-контроллере. Обычно – схема импульсного преобразователя на одном транзисторе (однотактный преобразователь), на выходе, после трансформатора, устанавливают линейный преобразователь напряжения (КРЕНку).

Типовая схема с ШИМ-контроллером выглядит примерно так:

Вот увеличенная версия схемы каскада из приведенного примера. Транзистор стоит в автогенераторной схеме, частота работы которой зависит от трансформатора и конденсаторов в его обвязке, выходное напряжение от номинала стабилитрона (в нашем случае 9В) который играет роль обратной связи или порогового элемента который шунтирует базу транзистора при достижении определенного напряжения. Оно дополнительно стабилизируется до уровня 5В, линейным интегральным стабилизатором последовательного типа L7805.

Дежурное напряжение нужно не только для формирования сигнала включения (PS_ON), но и для питания ШИМ-контроллера (блок 3). Компьютерные блоки пиатния ATX чаще всего построены на TL494 микросхеме или её аналогах. Этот блок отвечает за управление силовыми транзисторами (4 блок), стабилизацию напряжения (с помощью обратной связи), защиту от КЗ. Вообще 494 – это культовая микросхема используется в импульсной технике очень часто, её можно встретить и в мощных блоках питания для светодиодных лент. Вот её распиновка.

На приведенном примере силовые транзисторы (2SC4242) из 4 блока включаются через «раскачку» выполненную на двух ключах (2SC945) и трансформаторе. Ключи могут быть любыми, как и остальные элементы обвязки – это зависит от конкретной схемы и производителя. Обе пары ключей нагружены на первичные обмотки соответствующих трансформаторов. Раскачка нужна, поскольку для управления биполярными транзисторами нужен приличный ток.

Последний каскад – выходные выпрямители и фильтры, там расположены отводы от обмоток трансформаторов, диодные сборки Шоттки, дроссель групповой фильтрации и сглаживающие конденсаторы. Компьютерный блок питания выдаёт целый ряд напряжений для функционирования узлов материнской платы, питания устройств ввода-вывода, питания HDD и оптических приводов: +3.3В, +5В, +12В, -12В, -5В. От выходной цепи запитан и охлаждающий кулер.

Диодные сборки представляют собой пару диодов соединенных в общей точки (общий катод или общий анод). Это быстродействующие диоды с малым падением напряжения.

Дополнительные функции

Продвинутые модели компьютерных блоков питания могут дополнительно оснащаться платой контроля оборотов кулера, которая подстраивает их под соответствующую температуру, когда вы нагружаете блок питания, кулер крутится быстрее. Такие модели более комфортны в использовании, поскольку создают меньше шума при малых нагрузках.

В дешевых источниках питания кулер подключен напрямую к линии 12В и работает на полную мощность постоянно, это усиливает его износ, в результате чего шум станет еще больше.

Если ваш блок питания имеет хороший запас по мощности, а материнская плата и комплектующие довольно скромные по потреблению – можно перепаять кулер на линию 5В или 7В припаяв его между проводами +12В и +5В. Плюс кулера к желтому проводу, а минус к красному. Это снизит уровень шума, но не стоит так делать, если блок питания нагружен полностью.

Еще более дорогие модели оснащены активным корректором коэффициента мощности, как уже было сказано, он нужен для уменьшения влияния источника питания на питающую сеть. Он формирует нужные напряжения на входных каскадах ИП, при этом сохраняя изначальную форму питающего напряжения. Достаточно сложное устройство и в пределах этой статьи подробнее рассказывать о нем не имеет смысла. Ряд эпюр отображает примерный смысл использования корректора.

Проверка работоспособности

К компьютеру ИП подключается через стандартизированный разъём, он универсален в большинстве блоков, за исключением специализированных источников питания, которые могут использовать ту же клеммную колодку, но с иной распиновкой, давайте рассмотрим стандартный разъём и назначение его выводов. У него 20 выводов, на современных материнских платах подключается дополнительных 4 вывода.

Кроме основного 20-24 контактного разъёма питания из блока выходят провода с колодками для подключения напряжения к жесткому диску, оптическому приводу SATA и MOLEX, дополнительное питание процессора, видеокарты, питание для флоппи-дисковода. Все их распиновки вы видите на картинке ниже.

Конструкция всех разъёмов таков, чтобы вы случайно не вставили его «вверх ногами», это приведет к выходу из строя оборудования. Главное, что стоит запомнить: красный провод – это 5В, Жёлтый – 12В, Оранжевый – 3.3В, Зеленый – PS_ON – 3. 5В, Фиолетовый – 5В, это основные которые приходится проверять до и после ремонта.

Помимо общей мощности блока питания большую роль играет мощность, а вернее ток каждой из линий, обычно они указываются на наклейке на корпусе блока. Эта информация станет очень кстати, если вы собрались запускать свой блок питания ATX без компьютера для питания других устройств.

При проверке блока желательно его отключить от материнской платы, это предотвратит превышение напряжений выше номинальных (если блок всё же не исправен). Но на холостом ходу запускать его не рекомендуют, это может привести к проблемам и поломке. Да и напряжения на холостом ходу могут быть в норме, но под нагрузкой значительно проседать.

В качественных блоках питания установлена защита, которая отключает схему при отклонении от нормальных напряжений, такие экземпляры вообще не включатся без нагрузки. Далее мы подробно рассмотрим, как включать блок питания без компьютера и какую можно повесить нагрузку.

Использование блока питания без компьютера

Если вы вставите вилку в розетку и включите тумблер на задней панели блока, напряжений на выводах не будет, но должно появиться напряжение на зеленом проводе (от 3 до 5В), и фиолетовом (5В). Это значит, что источник дежурного питания в норме, и можно пробовать запускать блок питания.

На самом деле всё достаточно просто, нужно замкнуть зеленый провод на землю (любой из черных проводов). Здесь всё зависит от того как вы будете использовать блок питания, если для проверки, то можно это сделать пинцетом или скрепкой. Если он будет включен постоянно или вы будете выключать его пол линии 220В, то скрепка, вставленная между зеленым и черным проводом рабочее решение.

Другой вариант – это установить кнопку с фиксацией или тумблер между этими же проводами.

Чтобы напряжения блока питания были в норме при его проверке нужно установить нагрузочный блок, можно его сделать из набора резисторов по такой схеме. Но обратите внимание на величину резисторов, по каждому из них будет протекать большой ток, по линии 3.3 вольта порядка 5 Ампер, по линии 5 вольт – 3 Ампера, по линии 12В – 0.8 Ампер, а это от 10 до 15Вт общей мощности по каждой линии.

Резисторы нужно подбирать соответствующие, но не всегда их можно найти в продаже, особенно в небольших городах, где малый выбор радиодеталей. В других вариантах схемы нагрузки, токи еще больше.

Один из вариантов исполнения подобной схемы:

Другой вариант использовать лампы накаливания или галогеновые лампы, на 12В подойдут от автомобиля их можно использовать и на линиях с 3. 3 и 5В, стоит только подобрать нужные мощности. Еще лучше найти автомобильные или мотоциклетные 6В лампы накаливания и подключить несколько штук параллельно. Сейчас продаются 12В светодиодные лампы большой мощности. Для 12В линии можно использовать светодиодные ленты.

Если вы планируете использовать компьютерный блок питания, например, для питания светодиодной ленты, будет лучше, если вы немного нагрузите линии 5В и 3.3В.

Заключение

Блоки питания ATX отлично подходят для питания радиолюбительских конструкций и как источник для домашней лаборатории. Они достаточно мощные (от 250, а современные от 350Вт), при этом можно найти на вторичном рынке за копейки, также подойдут и старые модели AT, для их запуска нужно лишь замкнуть два провода, которые раньше шли на кнопку системного блока, сигнала PS_On на них нет.

Если вы собрались ремонтировать или восстанавливать подобную технику, не забывайте о правилах безопасной работы с электричеством, о том, что на плате есть сетевое напряжение и конденсаторы могут оставаться заряженными долгое время.

Включайте неизвестные блоки питания через лампочку, чтобы не повредить проводку и дорожки печатной платы. При наличии базовых знаний электроники их можно переделать в мощное зарядное для автомобильных аккумуляторов или в лабораторный блок питания. Для этого изменяют цепи обратной связи, дорабатывают источник дежурного напряжения и цепи запуска блока.

Блок питания – это важнейший компонент любого персонального компьютера, от которого зависит надежность и стабильность вашей сборки. На рынке довольно большой выбор продукции от различных производителей. У каждого из них по две-три линейки и больше, которые включают в себя еще и с десяток моделей, что серьезно запутывает покупателей. Многие не уделяют этому вопросу должного внимания, из-за чего часто переплачивают за избыточную мощность и ненужные «навороты». В этой статье мы разберемся, какой же блок питания подойдет для вашего ПК лучше всего?

Блок питания (далее по тексту БП), это прибор, преобразующий высокое напряжение 220 В из розетки в удобоваримые для компьютера значения и оснащенный необходимым набором разъемов для подключения комплектующих. Вроде бы ничего сложного, но открыв каталог, покупатель сталкивается с огромным числом различных моделей с кучей зачастую непонятных характеристик. Прежде, чем говорить о выборе конкретных моделей, разберем, какие характеристики являются ключевыми и на что стоит обращать внимание в первую очередь.

Основные параметры.

1. Форм-фактор. Для того, чтобы блок питания банально поместился в ваш корпус, вы должны определиться с форм-факторов, исходя из параметров самого корпуса системного блока . От форм-фактор зависят габариты БП по ширине, высоте и глубине. Большинство идут в форм-факторе ATX, для стандартных корпусов. В небольших системных блоков стандарта microATX, FlexATX, десктопов и других, устанавливаются блоки меньших размеров, такие как SFX, Flex-ATX и TFX.

Необходимый форм-фактор прописан в характеристиках корпуса, и именно по нему нужно ориентироваться при выборе БП.

2. Мощность. От мощности зависит, какие комплектующие вы сможете установить в ваш компьютер, и в каком количестве.

Важно знать! Цифра на блоке питания, это суммарная мощность по всем его линиям напряжений. Так как в компьютере основными потребителями электроэнергии являются центральный процессор и видеокарта, то основная питающая линия, это 12 В, когда есть еще 3,3 В и 5 В для питания некоторых узлов материнской платы, комплектующих в слотах расширения, питание накопителей и USB портов. Энергопотребление любого компьютера по линиям 3,3 и 5 В незначительно, по этому при выборе блока питания по мощности нужно всегда смотреть на характеристику «мощность по линии 12 В«, которая в идеале должна быть максимально приближена к суммарной мощности.

3. Разъемы для подключения комплектующих, от количества и набора которых зависит, сможете ли вы, к примеру, запитать многопроцессорную конфигурацию, подключить парочку или больше видеокарт, установить с десяток жестких дисков и так далее.

Основные разъемы, кроме ATX 24 pin, это:

Для питания процессора – это 4 pin или 8 pin коннекторы (последний может быть разборным и иметь запись 4+4 pin).

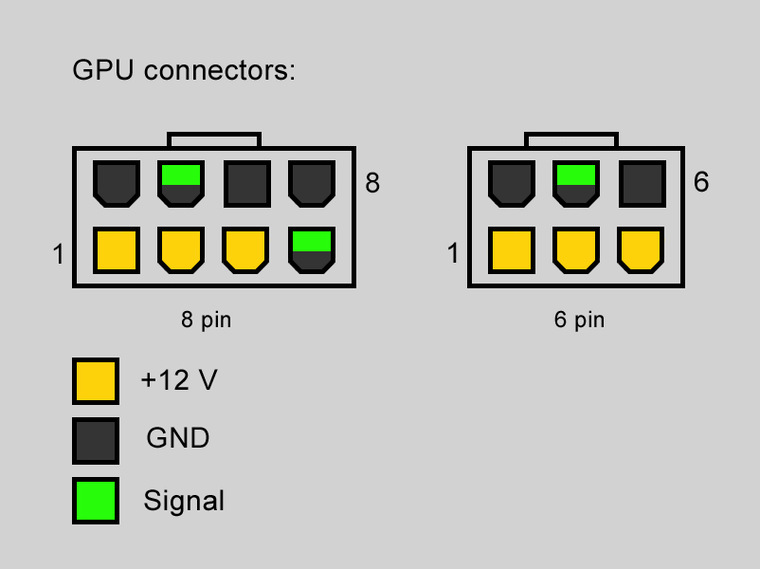

Для питания видеокарты – 6 pin или 8 pin коннекторы (8 pin чаще всего разборный и обозначается 6+2 pin).

Для подключения накопителей 15-pin SATA

4pin типа MOLEX для подключения устаревших HDD с IDE интерфейсом, аналогичных дисковых приводов и различных опциональных комплектующих, таких как реобасы, вентиляторы и прочее.

4-pin Floppy – для подключения дискетных приводов. Большая редкость в наши дни, поэтому такие разъемы чаще всего идут в виде переходников с MOLEX.

Дополнительные параметры

Дополнительные характеристики не так критичны, как основные, в вопросе: «Заработает ли этот БП с моим ПК?», но они так же являются ключевыми при выборе, т.к. влияют на эффективность блока, его уровень шума и удобство в подключении.

1. Сертификат 80 PLUS определяет эффективность работы БП, его КПД (коэффициент полезного действия). Список сертификатов 80 PLUS:

Их можно разделить на базовый 80 PLUS, крайний слева (белый), и цветные 80 PLUS, начиная от Bronze и заканчивая топовым Titanium.

Что такое КПД? Допустим, мы имеем дело с блоком, КПД которого 80% при максимальной нагрузке. Это означает, что на максимальной мощности БП будет потреблять из розетки на 20% больше энергии, и вся эта энергия будет преобразована в тепло.

Запомните одно простое правило: чем выше в иерархии сертификат 80 PLUS, тем выше КПД, а значит он будет меньше потреблять лишней электроэнергии, меньше греться, и, зачастую, меньше шуметь.

Для того, чтобы достичь наилучших показатель в КПД и получить «цветной» сертификат 80 PLUS, особенно высшего уровня, производители применяют весь свой арсенал технологий, наиболее эффективную схемотехнику и полупроводниковые компоненты с максимально низкими потерями. Поэтому значок 80 PLUS на корпусе говорит еще и о высокой надежности, долговечности блока питания, а так же серьезном подходе к созданию продукта в целом.

2. Тип системы охлаждения. Низкий уровень тепловыделения блоков питания с высоким КПД, позволяет применять бесшумные системы охлаждения. Это пассивные (где нет вентилятора вообще), либо полупассивные системы, в которых вентилятор не вращается на небольших мощностях, и начинает работать, когда БП становится «жарко» в нагрузке.

3. Отстегивающиеся кабели (модульная конструкция). Очень удобно, когда не нужно держать в корпусе весь пучок кабелей, а подключить только все необходимые. Кроме того, извлечь блок питания системного блока намного проще, особенно для полностью модульных, т.к. частично модульные идут с впаянными основными проводами.

Как выбрать?

Итак, в первую очередь нужно узнать, сколько ваш компьютер потребляет энергии?

1. Самый тяжелый, «хардкорный» и наиболее точный способ, это изучить обзоры комплектующих, где измеряется реальное энергопотребление каждого компонента в нагрузке. Не все хотят этим заниматься, вникать в такие тонкости, поэтому этот метод мы оставим для опытных пользователей (для которых и гайд этот не особо нужен).

2. Способ попроще – выяснить эту характеристику на официальном сайте производителя комплектующих, или в характеристиках товарных карточек DNS.

Основная нагрузка в любом ПК, это центральный процессор (CPU) и видеокарта, поэтому подбирать мощность блока питания нужно исходя именно из их энергопотребления. Все остальное, HDD, SSD, планки памяти, вентиляторы и прочее, «кушают» электричества крайне мало – единицы ватт. Энергопотребление HDD редко превышает 5-7 Вт в нагрузке, SSD и того меньше, от 0,5 до 3 Вт в зависимости от модели. Вентиляторы 0,5 -1,5 Вт.

Потребляемую мощность CPU можно сопоставить с его тепловым пакетом (TPD), который прописывают во всех без исключения моделях. Не совсем верно и точно, конечно, т.к. реальное энергопотребление может быть несколько меньше, но как хороший ориентир пойдет. Обычно значения фиксированные. Например, самые распространенные – 65 Вт, 95 Вт, 125 Вт.

Мощность видеокарты можно узнать из спецификаций конкретного чипа, на котором она построена. Если вы затрудняетесь с этим вопросом, то есть очень простой, но грубый и топорный метод определить максимальное потребление видеокарты – это посчитать её разъемы + мощность по слоту PCI-E. Спецификации разъемов по предельной нагрузке:

1. 6 pin – 75 Вт; 2. 8 pin – 150 Вт; 3. По слоту расширения PCI-E – 75 Вт .

Т.е. все просто: если у вашей видеокарты есть один 6 pin и один 8 pin, то это 150+75+75=300 Вт максимум.

Еще раз повторю, это очень грубый способ, но если вы не можете найти никаких данных, то в крайнем случае можно воспользоваться и им.

Итак, вы узнали потребление вашего процессора, видеокарты, примерно прикинули, сколько будут забирать энергии остальные комплектующие, просуммировав их несчастные крохи. Сложив эти данные, вы получаете максимальный уровень энергопотребления вашего системного блока. Теперь берем эту цифру и для запаса накидываем еще 20-30% сверху, чтобы в нагрузке ваш блок питания не пыхтел на пределе своих возможностей, а укладывался в пределы 40-80% от своей максимальной мощности.

Ассортимент блоков питания по назначению можно условно разделить на:

– малой мощности – от 200 до 400 Вт. Офисные «печатные машинки», домашние компьютеры, не оснащенные дискретной видеокартой.

– средней мощности – от 450 до 650 Вт. Игровые системные блоки с одной видеокартой.

– высокой мощности – от 700 Вт и выше для высокопроизводительных компьютеров с двумя и более видеокартами, многопроцессорных рабочих станций или файловых серверов.

Теперь, определившись с мощностью, попробуем настроить нашу выборку более «тонко». Каждый из диапазонов мощностей включает в себя несколько ценовых сегментов продукции, которая зависит от вспомогательных характеристик. Возьмем сегмент от 200 до 400. Есть среди них как дешевые модели, без лишних наворотов, есть и более дорогие с сертификатами 80+ Bronze, Silver или Gold.

Среди среднего сегмента от 450 до 650 Вт картина идентичная. Тут вам и недорогие модели и более продвинутые с «цветными» сертификатами, золотом, бронзой и т.д., с отстегивающимися кабелями или полупассивными системами охлаждения для любителей тишины (включая и полностью пассивные модели). Если у вас есть дополнительные средства, то лучше всего озаботиться о том, чтобы взять БП с нормальным сертификатом 80 PLUS, бесшумной системой охлаждения и возможностью отключать лишние кабели. Если вы решили сэкономить, то о комфорте и высокой надежности можно забыть.

Есть пользователи, которые любят брать блок питания «с запасом», но при этом ограничены в средствах. Не стоит гоняться за чрезмерной мощность, а взять более дорогой и менее мощный блок питания, но зато более надежный и «холодный», вместо излишне мощного, но дешевого продукта. К тому же, такие БП частенько грешат тем, что не выдают нужной мощности по 12 В линии. Помните, я в начале статьи об этом говорил? Можно даже столкнуться с тем, что недорогие БП с красивой и большой цифрой будет выдавать по 12 В меньше мощности, чем более дорогой собрат меньшей цифрой в модели.

Что касается мощных игровых компьютеров с несколькими видеокартами, или даже несколькими процессорами, то тут все намного проще. Практически все нормальные блоки в этом сегменте идут со съемными проводами, «цветным» 80 PLUS и честной мощностью по 12 В линии. Самые дорогие модели с сертификатами Platinum и Titanium построены на передовой в сфере импульсных блоков питания для ПК схемотехнике, имеют наилучшие электрические характеристики и выходные параметры.

Если вы любитель собрать компьютер на лучших комплектующих, и ваш кошелек достаточно толст, то такие БП определенно для вас. Вообще, в случае дорогих и элитных системных блоков с высоким энергопотреблением лучше не экономить на БП, т.к. некачественное питание может привести к весьма печальным последствиям.

Отдельно хотелось бы сказать пару слов о блоках питания БЕЗ сертификации 80 PLUS. Отсутствие сертификата, это не всегда «приговор». Некоторые производители просто не считают нужным тратить лишние деньги на сертификацию в некоторых моделях, хотя технически из блоки питания вполне соответствуют 80 PLUS, поэтому бояться покупки таких БП не стоит, особенно если они от именитых производителей и по цене идут примерно наравне с сертифицированными моделями.

О разъемах и кабелях

С разъемами все намного проще. У вас есть материнская плата, видеокарта (две и больше) и определенное количество SATA накопителей и приводов. Подобрав БП по мощности, вам всего лишь нужно убедиться, что выбранный вами продукт оснащен необходимым количеством разъемов. Для многопроцессорных конфигураций, нужны БП с двумя коннекторами 8 pin, для нескольких видеокарт стоит озаботиться, чтобы у БП было не менее четырех 6+2 pin разъемов. Чтобы не столкнуться с нехваткой разъемов для накопителей, выбирайте БП с хотя бы четырьмя SATA разъемами.

При подборе БП стоит обратить внимание и на длину кабелей, основного ATX24 pin и кабеля питания CPU при установки в корпус с нижним расположением блока питания.

Для оптимальной прокладки питающих проводов за задней стенкой, они должны быть длиной как минимум от 60-65 см, в зависимости от размеров корпуса. Обязательно учтите этот момент, чтобы потом не возиться с удлинителями.

На количество MOLEX нужно обращаться внимание только если вы ищете замену для своего старого и допотопного системного блока с IDE накопителями и приводами, да еще и в солидном количестве, ведь даже у самых простых БП есть минимум пара-тройка стареньких MOLEX, а в более дорогих моделях их вообще десятки.

Надеюсь этот небольшой путеводитель по каталогу компании DNS поможет вам в столь сложном вопросе на начальном этапе вашего знакомства с блоками питания. Удачных покупок!

Как запустить компьютерный блок питания ATX без компьютера

Холостой запуск блока питания ATX

Иногда может возникнуть необходимость включения ATX блока питания без подключенного компьютера. Например, если использовать блок питания ATX для каких-либо других целей, отдельно от компьютера.

Блоки питания ATX пришли в своё время на смену блокам питания AT. Между ними существует достаточно много различий. Блок питания AT нельзя использовать с материнскими платами стандарта ATX (а точнее это возможно только при модификации блока питания). Среди ATX БП существует 2 стандарта: ATX v.1.x (20-контактный разьём на материнскую плату) и ATX12V 2.0 (24-контактный разъём, 4 дополнительных контакта выполнены в виде отдельного штекера).

Внимание! Крайне не рекомендуется включать ATX блок питания совсем без нагрузки, т. к. это может способствовать выходу его из строя. Подключите к molex-разъему какой-нибудь жесткий диск или DVD привод.

Чтобы запустить блок питания необходимо кратковременно замкнуть пинцетом или металлической скрепкой контакты 14 и 13 (зеленый и любой черный):

Вот как это выглядит:

Внимание! Очень часто китайцы путают слова green и grey, и неправильно выбирают цвет провода. Поэтому, на цвет лучше не надеяться, а надеяться надо на номер контакта.

Для справки, полная распиновка ATX разъма:

Выводы	Наименование	Описание	Цвет
1	+3,3v	+3,3v	Оранжевый
2	+3,3v	+3,3v	Оранжевый
3	GND	(Корпус, Общий провод)	Чёрный
4	+5v	+5v	Красный
5	GND	(Корпус, Общий провод)	Чёрный
6	+5v	+5v	Красный
7	GND	(Корпус, Общий провод)	Чёрный
8	PowerGood	Сигнал готовности источника питания	Белый
9	+5v Standby	+5v, Подпитка в режиме Standby	Лиловый (Пурпурный)
10	+12v	+12v	Жёлтый
11	+3,3v	+3,3v	Оранжевый
12	-12v	-12v	Коричневый
13	GND	(Корпус, Общий провод)	Чёрный
14	Power ON	Запуск блока питания.	Зелёный
15	GND	(Корпус, Общий провод)	Чёрный
16	GND	(Корпус, Общий провод)	Чёрный
17	GND	(Корпус, Общий провод)	Чёрный
18	-5v	-5v	Синий
19	+5v	+5v	Красный
20	+5v	+5v	Красный

Цоколевка блока питания компьютера.

Для БП средней ценовой категории характерны. Коннекторы для видеокарт

Тип разъёмов блока питания – это одна из таких вещей, не предусмотрев которую, вам придётся изрядно помучиться с БП. Меняется время, технологии и стандарты, и теперь, купив в магазине новый блок питания для своего компьютера, вы возможно будете разочарованны тем, что не сможете его подключить из-за несоответствия разъёмов.

В данной статье рассмотрим разъёмы блока питания. Какие они бывают, как делятся по стандартам, и какие должны быть у вас. Знать о разъёмах необходимо для правильной .

Main Power Connector 20+4 pin

Main Power Connector 20+4 pin – это главная линия питания в компьютере, она для материнской платы. Состоит из 24 контактов, 4 из которых иногда бывают отстёгивающимися.

Этот разъём блока питания всегда один. И он есть и будет всегда. Стандарты на него не менялись.

+12V Power Connector

Линия питания для материнской платы, состоит из 4 контактов. Используется для обеспечения работы процессора. Он тоже есть всегда, и чаще всего один.

Но обратите внимание на свою плату. Если там требуется два +12V Power Connector, то блок питания вам нужен, соответственно, с ними двумя. Такие тоже бывают, но реже.

EPS12V Power Connector

EPS12V Power Connector – это тоже разъём для материнской платы, состоящий из 8 контактов. Но он вряд ли есть на вашем домашнем ПК, так как используется только для питания больших мощностей, которые обычно применяются в серверных машинах. Этот разъём есть на блоках, отвечающих стандарту EPS12V.

PCI Express Power Connector

Геймерам с навороченной видеокартой стоит обратить внимание на наличие этого разъёма блока питания компьютера. PCI Express Power Connector используется для обеспечения работы мощных видеокарт. Состоит из 6 контактов.

Его может и не быть на блоке питания, поэтому посмотрите перед покупкой, а то останетесь без игр.

Peripheral Power Connector

Peripheral Power Connector обычно есть на каждом БП в количестве нескольких штук. Вам пригодится этот 4 контактный разъём блока питания компьютера, если у вас HDD и привод дисков старого типа – IDE ATA. О подключении жёстких дисков почитайте .

Также его обычно используют для питания периферийных устройств, например, дополнительных кулеров.

SATA Power Connector

SATA Power Connector используется для и приводов стандарта SATA. Если у вас установлены в компьютере такие устройства, и вы приобретаете блок питания старого образца, то там может и не быть таких разъёмов. Поэтому обратите на это внимание.

. Где +в компьютере 12 вольт

2016-03-04

Напряжения с компьютерного блока питания. Разъемы, мощность

Сегодня не редко можно увидеть, как люди выбрасывают компьютерные блоки питания. Ну или БП просто валяются без дела, собирая пыль.

А ведь их можно использовать в хозяйстве! В этой статье я расскажу, какие напряжения можно получить на выходе обычного компьютерного блока питания.

Небольшой ликбез о напряжениях и токах компьютерного БП

Во-первых, не стоит пренебрегать техникой безопасности.

Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!

Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).

В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.

На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).

В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение.Мы же расширим набор напряжений путем комбинирования номинальных.

Ну что, усвоили? Тогда продолжаем. Пора определиться с разъемами и напряжениями на их контактах.

Разъемы и напряжения компьютерного блока питания

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).

В нормальных БП маркировка по цветам проводов такая:

• Черный — общий провод, «земля», GND
• Белый — минус 5V
• Синий — минус 12V
• Желтый — плюс 12V
• Красный — плюс 5V
• Оранжевый — плюс 3.3V
• Зеленый — включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — 5VSB (дежурного питания).

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.

Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!

Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.

Ниже приведена распиновка блока питания типа AT.

Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого .

Положительное ноль итого (разность) +12В 0В +12В +5В -5В +10В +12В +3,3В +8,7В +3,3В -5В +8,3В +12В +5В +7В +5В 0В +5В +3,3В 0В +3,3В +5В +3,3В +1,7В 0В 0В 0В

Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения.

Также не забывайте, что для больших токов желательно использовать толстый провод.

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW . Работает до тех пор, пока данные цепи замкнуты!

ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

PCIe и EPS

Блок питания — «сердце» электроснабжения компонентов компьютера. Он преобразует входящее переменное напряжение в постоянный ток напряжением +3,3 В, +5 В, +12 В.

1. Блок питания компьютера, его разъёмы и напряжения
2. Расчёт мощности
3. Основные характеристики блоков питания

Блок питания компьютера, его разъёмы и напряжения

Компоненты компьютера используют следующие напряжения:

3,3В — Материнская плата, модули памяти, платы PCI, AGP, PCI-E, контроллеры

5В — Дисковые накопители, приводы, PCI, AGP, ISA

12В — Приводы, карты AGP, PCI-E

Как видно одни и те же компоненты могут использовать разные напряжения.

Функция PS_ON позволяет выключить и включить блок питания программно. Эта функция выключает блок питания когда операционная система завершит свою работу.

Сигнал Power_Good. При включении компьютера блок питания проводит самотестирование. И если выходные напряжения питания в норме он посылает сигнал на материнскую плату в чип управления питанием процессора. Если он не получит такой сигнал, система не запустится.

Бывает так что на блоке питания не хватает необходимых разъёмов. Выйти из положения можно, применяя различные переходники и разветвители:

Расчёт мощности

Мощности на выходе по каждой линии обычно написаны на наклейке блока питания и расчитываются по формуле:

Ватты (Вт) = Вольты (В) х Амперы (А)

Тем самым сложив все мощности по каждой линии получим общую мощность блока питания.

Однако, часто выходная мощность не соответствует заявленной. Лучше брать немного более мощный блок, чтобы компенсировать возможную нехватку мощности.

Предпочтение думаю лучше отдавать проверенным брендам, однако не факт что блок будет качественным. Проверить можно только одним способом — вскрыть его. Должны быть массивные радиаторы, входные конденсаторы большой ёмкости, качественный трансформатор, должны быть распаяны все детали

Для ПК имеет разъёмы, которые подключаются к материнской плате, обеспечивая питание для работы материнской платы, процессора, памяти, чипсета, встроенных компонентов (таких как видео, сетевые адаптеры, контроллеры USB и FireWire), а также карт расширения. Данные коннекторы БП имеют первостепенное значение, не только потому, что они являются основным источником питания компьютера, но и потому, что неправильное их подключение может оказать разрушительное воздействие на систему, привести к выходу из строя как материнской платы, так и блока питания. Точно так же, как и физическая форма БП, данные разъёмы обычно устроены таким образом, чтобы соответствовать одной из нескольких отраслевых спецификаций, которые определяют тип разъёмов, их физическую форму, а также предназначение и уровень напряжения на отдельных выходах, расположенных на коннекторе. К сожалению, как и в случае с форм-факторами блоков питания, некоторые производители ПК используют блоки питания с оригинальным типом разъемов или, что ещё хуже, используют стандартные разъёмы с определёнными модификациями отдельных выходов (уровень сигнала, напряжения, отличные от спецификации). Подключение стандартного разъёма от блока питания к такому модифицированному гнезду на материнской плате может привести к выходу из строя материнской платы и блока питания.

Поскольку мы рекомендуем использовать блоки питания стандартных форм-факторов, отсюда вытекает и рекомендация использовать и материнские платы, имеющие разъёмы, полностью соответствующие спецификации блока питания. Лишь используя стандартные комплектующие, вы можете гарантировать себе в дальнейшем низкую стоимость ремонта или обновления ПК.

За долгие годы существовало два основных набора разъёмов питания: AT/LPX и ATX. Каждый из них имел незначительные модификации. Например, стандарт ATX совершенствовался, обзавёлся новыми типами разъемов и модификации к существующим вариантам. В данной части нашей статьи мы поговорим о разъёмах БП, предназначенных для подключения к материнской плате, которые соответствуют отраслевым стандартам, но остановимся и на некоторых решениях, которые стандартам не соответствуют.

Разъёмы для материнской платы блоков питания AT/LPX

Материнские плат стандартов PC, XT, AT, Baby-AT и LPX используют одинаковый набор разъёмов для питания. Блоки питания AT/LPX оснащены двумя разъёмами (P8 и P9) для подключения к материнской плате, каждый из которых имеет по шесть контактов. Эти контакты могут поддерживать ток до 5 А напряжением до 250 В, хотя в ПК используется максимальное напряжение до +12 В. Данные разъёмы изображены на следующих схемах:

Основные разъёмы P8/P9 (также называются P1/P2) для материнской платы на блоках питания AT/LPX. Вид сбоку, расположение контактов

Все блоки питания AT/LPX, в которых применяются разъёмы P8 и P9, требуют их подключения «нога к ноге», то есть чёрные провода, которые обеспечивают заземление, на обоих разъёмах после установки в гнезда на плате должны быть обращены друг к другу. Обратите внимание, что маркировка P8 и P9 полностью не стандартизована, хотя большинство применяла именно такие наименования, так как они использовались в оригинальных блоках питания компании IBM. Некоторые блоки питания вместо P8/P9 используют маркировку P1/P2. Поскольку данные разъёмы, как правило, имеют зажим-фиксатор, который препятствует их установке в противоположные гнезда, наибольшее внимание необходимо уделить правильной ориентации разъёмов и обеспечить точное соответствие контактов на разъёме с гнёздами на плате, чтобы на разъёме с блока питания не осталось свободных контактов. Следуйте принципу «чёрный провод к чёрному» и убедитесь, что разъём зафиксирован точно по центру гнезда. Вам необходимо удостовериться, что на плате не осталось ни одного свободного контакта после установки обоих коннекторов. Правильно установленная вилка разъёма чётко фиксируется на плате и полностью закрывает гнездо. Если после подключения вы видите на гнезде материнской платы свободные контакты или между двумя разъёмами P8 и P9 есть свободное пространство, это говорит о том, что разъёмы были подключены неправильно и может привести к выходу из строя как самой платы, так и всех комплектующих, которые к ней подключены, сразу после включения питания. На следующей схеме показаны разъёмы P8 и P9 (либо маркированные как P1/P2) в правильной ориентации при подключении к материнской плате:

Разъёмы P8 и P9 (P1/P2) блока питания AT/LPX, имеющие правильную ориентацию при подключении к материнской плате

В следующей таблице приводится назначение отдельных контактов разъёмов P8 (P1) и P9 (P2) блока питания AT/LPX:

Контакты разъёмов для материнской платы блока питания AT/LPX
Разъём	Контакт	Сигнал	Цвет
P8 (или P1)	1	Power_Good (+5V)	Оранжевый
P8 (или P1)	2	+5V*	Красный
P8 (или P1)	3	+12V	Жёлтый
P8 (или P1)	4	-12V	Синий
P8 (или P1)	5	Ground	Чёрный
P8 (или P1)	6	Ground	Чёрный
P9 (или P2)	1	Ground	Чёрный
P9 (или P2)	2	Ground	Чёрный
P9 (или P2)	3	-5 V	Белый
P9 (или P2)	4	+5 V	Красный
P9 (или P2)	5	+5 V	Красный
P9 (или P2)	6	+5 V	Красный

* Материнские платы PC/XT первого поколения и блоки питания не требуют данного напряжения, поэтому контакт может отсутствовать на материнской плате, а разъём блока питания может быть лишён как самого контакта (P8 pin 2), так и соответствующего провода на кабеле.

Некоторые производители не использовали стандартные цветовые маркеры, но конфигурация контактов даже в этом случае должна совпадать с приведённой выше.

Хотя старые блоки питания PC/XT не оснащены контактом P8 pin 2, всё равно вы можете использовать их с материнскими платами стандарта AT (или, наоборот, использовать блок питания, имеющий контакт P8 pin 2, с материнской платой без такового). Наличие или отсутствие тока +5 В по данному контакту не существенно или вообще не требуется для системы, так как остающийся контакт +5 В поддерживает необходимую нагрузку). Отметим, что все блоки питания AT/LPX используют одну и ту же конфигурацию контактов на разъёме и нам не известны исключения из данного правила.

Разъёмы для материнской платы блоков питания ATX и ATX12V

Блоки питания, соответствующие первоначальным версиям форм-фактора ATX и ATX12V 1.x, а также варианты, реализованные на базе данных стандартов, имеют следующие три разъёма для обеспечения питания материнской платы:

• 20-контактный основной разъём питания.
• 6-контактный дополнительный разъём питания.
• 4-х контактный разъём питания +12 В.

Основной разъём питания требуется всегда, но два других являются опциональными и могут отсутствовать. Таким образом, блок питания ATX или ATX12V может иметь четыре комбинации набора разъёмов:

• Только основной разъём питания.
• Основной и дополнительный разъёмы.
• Основной разъём и коннектор +12 В.
• Основной, дополнительный и разъём +12 В.

Наиболее распространёнными являются варианты, включающие только основной разъём питания, а также основной разъём и коннектор +12 В. В большинстве материнских плат имеется гнездо для разъёма +12 В, но отсутствует возможность использовать дополнительный 6-контактный коннектор, или наоборот.

Основной 20-контактный разъём питания.

Основной 20-контактный разъём питания, стандартный для всех БП, соответствующих спецификациям ATX и ATX12V 1.x, оснащён розеткой Molex Mini-Fit Jr., имеющей контакты, которые фиксируются в штырьках на соответствующем гнезде материнской платы. Розетка соответствует спецификации Molex 39-01-2200, а контакты — спецификации 5556. Таким образом, разъём представляет собой розетку с набором контактов, представленных на приведённой ниже фотографии. Цветовая маркировка проводов соответствует рекомендациям к стандарту ATX, однако, производитель может использовать иную маркировку, так как она не является обязательным условием, прописанным в спецификации данного стандарта. На схеме мы изобразили розетку вместе с проводами, что позволяет получить представление, каким образом располагаются провода на другой стороне розетки. Таким образом, мы можете видеть, как именно расположены провода при подключении разъёма к материнской плате:

Основной 20-контактный разъём блока питания стандарта ATX

Схема расположения контактов на разъёме ATX 20-pin
Цвет	Сигнал	Контакт	Контакт	Сигнал	Цвет
Оранжевый	+3.3 V	11*	1	+3.3 V	Оранжевый
Синий	-12 V	12	2	+3.3 V	Оранжевый
Чёрный	GND	13	3	GND	Чёрный
Зелёный	PS_On	14	4	+5 V	Красный
Чёрный	GND	15	5	GND	Чёрный
Чёрный	GND	16	6	+5 V	Красный
Чёрный	GND	17	7	GND	Чёрный
Белый	-5 V	18**	8	Power_Good	Серый
Красный	+5 V	19	9	+5 VSB (Standby)	Фиолетовый
Красный	+5 V	20	10	+12 V	Жёлтый

* Контакт Pin 11 может иметь дополнительный оранжевый или коричневый провод, использующийся для возврата тока +3,3 В. БП использует данный провод для контроля тока +3,3 В.

** Контакт Pin 18 не используется, так как напряжение -5 V было удалено из спецификации ATX12V 1.3 и более поздних версий. БП без питания на контакте pin 18 не рекомендуется использовать со старыми материнскими плата, в которых присутствует шина ISA.

Блок питания ATX обеспечивает несколько типов сигнала и напряжений, не предусмотренных на старых блоках питания AT/LPX, а именно: +3.3 V, PS_On и +5V_Standby. Поэтому невозможно каким-то образом доработать БП форм-фактора LPX, чтобы заставить его должным образом работать с материнской платой ATX, несмотря на то, что физически форма и габариты блоков питания ATX и более старых стандартов идентичны.

Вместе с тем, поскольку ATX дополняет с точки зрения набора сигналов и выходных напряжений старые блоки питания LPX, возможно с помощью переходника заставить работать блок питания ATX с материнской платой, предполагающей питание от старых разъёмов AT/LPX.

Одна из наиболее важных проблем, касающихся разъёмов блока питания заключается в том, чтобы обеспечить требуемую мощность без нагревания контактов. Вряд ли вы сможете полноценно пользоваться блоком питания мощностью 500 Вт, если кабели и вилки рассчитаны на нагрузку не более 250 Вт, при превышении которой начнут плавиться. Когда речь заходит о кабелях и разъёмах подключения, их расчётная мощность обычно приводится в амперах и отражает величину проходящего тока, при которой контакт разогревается на 30 градусов Цельсия, если температура окружающей среды составляет 22 градуса. Иными словами, если нормальная температура составляет 22°C, при максимальной нагрузке температура проводников, из которых изготовлен провод и разъём питания, не должна превышать 52°C. Поскольку нормальная температура внутри работающего ПК может достигать 40°C или более высоких значений, максимальный ток через разъём питания может разогреть разъёмы до экстремально высокой температуры.

Стандартный источники питания работает от 220В а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнская плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

ATX 4-Контактный разъем питания

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex для обозначения.

SATA 15 -Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный в разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъем на две части, то вы можете подключить только 6-контактный.

ATX12VO — питаемся по-новому / Блог компании Intel / Хабр

Даже в постоянно изменяющемся компьютерном мире есть островки спокойствия, куда редко ступает нога улучшателей. Эти компоненты ПК живут по многократно апробированному на практике принципу «работает — не трогай». Один из примеров такого взаимовыгодного долгожительства — форм-фактор АТХ и его компоненты. Однако даже самые удачные решения иногда подвергаются ревизии. В 2020 году Intel предлагает новый вариант блока питания для настольных ПК — ATX12VO.

Всем хорошо известный стандарт АТХ был разработан Intel в 1995 году; он регламентировал как механические параметры компьютерной системы, так и схему ее электропитания: набор напряжений, подаваемых с БП на материнскую плату и другие компоненты, геометрию и распиновку разъемов питания, а также принципы управления электрической цепью. Согласно текущему стандарту, блок питания поставляет на материнскую плату постоянные напряжения 3.3 В, ±5 В и ±12 В при помощи основного 24-пинового разъема. Питание на прочие устройства и компоненты компьютера также по большей части распределяется от БП.

Стандарт ATX12VO существенно изменяет электрическую схему компьютера. 12VO означает «12 V Only», сам блок питания при этом называется «Single Rail PSU», то есть «БП с одним выходным напряжением». Сущность идеи теперь наверняка понятна: на материнскую плату подается одно-единственное напряжение +12 В с использованием укороченного 10-пинового разъема. Дальнейшим преобразованием напряжения и раздачей питания низковольтным потребителям занимается сама плата. Разъемы питания распаиваются в удобных для этого местах, скажем, для накопителей — рядом с разъемами для data-кабелей.

Сила тока рассчитывается исходя из практического норматива в 6-8 А на пин. В том случае, если подаваемой на плату мощности не хватает для нормальной работы ПК (установлен мощный процессор либо иной потребитель, применяется разгон), блок питания может предоставить дополнительные 12 В линии питания, при этом применяется модульный принцип: провода подключаются к разъемам на задней стенке БП.

Новый стандарт электропитания имеет два основных преимущества:

1. Существенно уменьшается количество электрических проводов и разъемов в корпусе компьютера. Больше нет необходимости использовать стяжки для организации гирлянд неиспользуемых колодок — внутри находятся только нужные силовые элементы. Дополнительно, маленький основной разъем экономит место на материнской плате.
2. Питание через материнскую плату позволяет реализовать более тонкие режимы энергопотребления и энергосбережения, в частности, Alternative Sleep Mode (ASM). Десктоп, так же как и ноутбук, в XXI веке должен быть энергоэффективным.

Блоки питания нового стандарта появятся уже в этом году, первоначально в готовых моделях ОЕМ-производителей. Далее появится поддержка ATX12VO и на уровне продаваемых отдельно материнских плат. Подробный технический документ, описывающий новый стандарт, доступен на сайте Intel.

Как включить блок питания без компьютера

Всем привет. Надеюсь, что все вы прекрасно знаете о том, что в системном блоке компьютера таится такая интересная и полезная штука, как блок питания. А для нас — народных умельцев, блоки питания представляют особую ценность.  Наверняка у многих они валяются без дела. Такое бывает — купили новый компьютер, а запчасти от старого пылятся в каморке. Попробуем найти им применение.

Блок питания стандарта ATX выдает следующие напряжения: 5 В, 12 В и 3,3 В. К тому же у них неплохая мощность (250, 300, 350 Вт и так далее). Но вот незадача. Как его запустить без материнской платы? Это мы и рассмотрим в сегодняшнем материале.

Старые блоки питания, стандарта AT запускались напрямую. Блок питания стандарта ATX таким образом не запустить. Но это все равно не беда. Для включения БП нам достаточно иметь всего один маленький проводок, с помощью которого мы замкнем 2 контакта на штекере.

Но прежде хочу вас предупредить — отключите все провода от материнской платы, винтов и приводов, на случай, если у вас хватит ума запускать блок питания прямо в системнике.

Итак приступим. Для начала изымаем наш блок из системника.

Еще одно предупреждение. Не нужно гонять ваш блок вхолостую. Таким образом вы укорачиваете ему жизнь. Нужно обязательно давать нагрузку. Для этой цели можно подключить к блоку питания вентилятор или старый винчестер.

Собственно говоря, для запуска блока питания необходимо замкнуть контакт PS_ON на ноль. В большинстве случаев это зеленый и черный контакты на штекере, но иногда среди хитрых китайцев встречаются дальтоники, которые путаются в цветовой маркировке. Поэтому рекомендую сначала изучить распиновку. Она представлена на следующем изображения. Слева — штекер нового стандарта на 24 контакта, а справа — более старого на 20 контактов.

В моем случае будет показан более старый стандарт (20 контактов). Цветовая маркировка у меня не нарушена.

Для запуска я сделал вот такую перемычку.

Вот таким вот образом мы и замыкаем наши контакты.

Если же вы планируете использовать блок питания постоянно, то для удобства можно сделать вот такую кнопку.

Ну вот теперь можете подключать ваши источники питания.

На данный момент я с вами прощаюсь, всем спасибо за внимание и удачи.

Распиновка питания ATX 24 pin 12V

Автор Глеб Захаров На чтение 3 мин. Просмотров 310 Опубликовано 25.06.2019

Распиновка для стандартного 24-контактного разъема питания материнской платы ATX 24 В

24-контактный разъем питания ATX сегодня является стандартным разъемом питания материнской платы в компьютерах.

Сам разъем представляет собой разъем Molex 39-01-2240, который часто называют Molex Mini-fit Jr.

Распиновка 24-контактного разъема питания ATX 24 В (ATX v2.2)

Ниже приведена полная таблица выводов для стандартного 24-контактного разъема питания 12 В ATX, начиная с версии 2.2 спецификации ATX (PDF).

Если вы используете эту таблицу выводов для проверки напряжений источника питания, имейте в виду, что напряжения должны находиться в пределах допустимых отклонений ATX.

Описание контактов для 24-контактных разъемов питания ATX 24 В

Pin	Имя	Цвет провода	Описание
1	+ 3.3V	Orange	+3,3 В постоянного тока
2	+ 3.3V	Orange	+3,3 В постоянного тока
3	COM	Black	Цокольный
4	+ 5V	Red	+5 В постоянного тока
5	COM	Black	Цокольный
6	+ 5V	Red	+5 В постоянного тока
7	COM	Black	Цокольный
8	PWR_ON	Серый	Power Good
9	+ 5VSB	Фиолетовый	+5 В в режиме ожидания
10	+ 12В1	Желтый	+12 В постоянного тока
11	+ 12В1	Желтый	+12 В постоянного тока
12	+ 3.3V	Orange	+3,3 В постоянного тока
13	+ 3.3V	Orange	+3,3 В постоянного тока
14	-12В	синий	-12 В постоянного тока
15	COM	Black	Цокольный
16	PS_ON #	Green	Блок питания включен
17	COM	Black	Цокольный
18	COM	Black	Цокольный
19	COM	Black	Цокольный
20	NC	Белый	-5 В постоянного тока (опционально – удалено в ATX12V v2.01)
21	+ 5V	Red	+5 В постоянного тока
22	+ 5V	Red	+5 В постоянного тока
23	+ 5V	Red	+5 В постоянного тока
24	COM	Black	Цокольный

Выводы для 15-контактного разъема питания SATA, 4-контактного периферийного разъема питания, 4-контактного разъема для дисковода гибких дисков и других разъемов источника питания ATX можно увидеть в нашем списке таблиц контактов блока питания ATX.

Дополнительная информация о 24-контактном 12-контактном разъеме блока питания ATX

24-контактный разъем питания ATX 24 В можно подключать только в том случае, если на материнской плате указано определенное направление. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты принимают уникальную форму, форму, которой материнская плата соответствует только в одном направлении.

Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожим расположением выводов, как 24-контактный разъем, но с опущенными контактами 11, 12, 23 и 24. Это означает, что новый 24-контактный источник питания полезен для материнских плат, которым требуется больше энергии, и поэтому устраняет необходимость в источниках питания ATX 12 В для обеспечения вспомогательного кабеля питания (хотя некоторые все еще могут).

24-контактный и 20-контактный Совместимость

Дополнительные четыре контакта обычно являются съемными (как вы, вероятно, можете видеть в нижней части изображения выше), что позволяет использовать его с 20-контактным разъемом материнской платы. Дополнительный блок выводов просто висит над разъемом материнской платы – они не подключаются к другому слоту. Некоторые материнские платы допускают обратное: использовать более старый 20-контактный кабель питания для подключения 24-контактной материнской платы.

Если вам нужно использовать 24-контактный разъем питания на материнской плате, которая принимает только 20-контактный кабель, существует ряд онлайн-магазинов, где вы можете приобрести 24-контактный или 20-контактный адаптер, например, этот адаптер StarTech у Amazon. Хотя материнская плата, по-видимому, принимает все 24 контакта с использованием адаптера этого типа, это, конечно, означает, что дополнительные четыре контакта не используются.

включаем БП перемычкой и другими способами — iChip

Компьютер не включается — это очень распространенная проблема, которая может быть вызвана чем угодно. В такой ситуации чаще всего виновником «торжества» выступает какая-либо комплектующая. Чаще всего это блок питания или процессор. Проверить ЦПУ в домашних условиях на работоспособность довольно трудно. Для этого потребуется найти аналог, который подойдет в сокет материнской платы. И тогда методом исключения можно прийти к выводу, что процессор не работает. Но у кого из вас дома валяется несколько камней, подходящих в один сокет? То-то же.

А вот проверить БП на домашнем операционном столе вполне реально. Для этого существует несколько способов. И при этом не потребуется сам ПК. То есть, если у вас имеется не подключенный блок, то его не обязательно вставлять в корпус и соединять с остальными комплектующими. Сегодня мы расскажем, как проверить блок питания без компьютера.

Как завести блок питания без компьютера: принципы работы компьютера

Перед любой диагностикой полезно знать, как вообще устроен компьютер. Блок питания — это комплектующая, которая отвечает за снабжение остальных элементов компьютера электроэнергией. Все компоненты компьютера имеют множество параметров, которые являются стандартизированными. Поэтому на любом блоке питания вы найдете коннекторы определенных типов. Например, для подключения материнской платы, жестких дисков, видеокарты и так далее.

В первую очередь необходимо проверять работоспособность БП, ведь бесполезно диагностировать остальные комплектующие без питания. И только после этого следует переходить к проверке проводов, которые идут от корпуса к материнской плате и отвечают за старт компьютера. А затем можно уже тестировать и остальные комплектующие.

Как стартануть блок питания без компьютера: подготовка к «операции»

Как мы уже говорили, проверить блок питания можно несколькими способами. В зависимости от конкретно вашей ситуации, вы можете подобрать метод, который будет удобен и доступен именно вам. Но независимо от выбранного способа, вы должны перед началом диагностики выполнить следующие действия:

1. Выключите компьютер. Отключите блок питания от всех комплектующих. Сам блок можно не вынимать из корпуса и провести диагностику прям внутри «тушки». В дальнейшем нам понадобятся некоторые коннекторы. Так что если кабели внутри корпуса протянуты очень туго, освободите их для дальнейших манипуляций чтобы вам было удобно.

2. Подключите к блоку питания любой рабочий жесткий диск. Но соединять его с материнской платой не нужно. Если этого не сделать, то после проделанной процедуры в работе БП могут возникнуть неисправности. Если жесткий диск вышел из строя, то на его роль может подойти проигрыватель CD/DVD дисков.

Как включить блок питания без компьютера: перемычка

Суть способа заключается в том чтобы заставить блок питания завестись без подключения к материнской плате. По идее сколько второстепенных устройств не подключай к БП — он не стартанет. Обязательно потребуется подсоединенный основной 20 или 24-pin кабель. Но можно обойти это правило. Для этого нам потребуется сделать специальную перемычку из любого материала, который проводит электричество. Лучше всего на эту роль подойдет скрепка, медная проволока. Но можно использовать то, что найдется под рукой.

Далее нужно взять 20 или 24-pin коннектор и вставить в него перемычку следующим образом: один конец вставьте в четвертый контакт (к нему подключен зеленый проводок от блока питания), а другой конец вставьте в пятый контакт (к нему подключен черный провод от блока питания). Зелёный контакт в схеме обычно изображается как «PS-ON» («Power Supply ON» — включение БП), а чёрный как «COM» («Common» — общий) или GND («Ground» — заземление).

Не забудьте подключить второстепенное устройство, на роль которого сгодится жесткий диск и твердотельный накопитель. После этого можно запускать блок питания. Кулер на БП должен начать крутиться, а жесткий диск будет нагреваться и слегка гудеть. Но это при условии, что вы правильно подключили перемычку. Если вы уверены, что все сделано правильно, а блок питания не запускается, то можно говорить о том, что комплектующая неисправна. Если он начал работать, то это не означает, что все в порядке. Если у вас дома есть вольтметр, то рекомендуется воспользоваться им для дальнейшей диагностики чтобы можно было с уверенностью сказать, что БП функционирует правильно.

Как запустить компьютерный блок питания без компьютера: вольтметр

Для того чтобы поставить точный диагноз, нужно воспользоваться вольтметром, который показывает выходное напряжение на коннекторах. У каждого типа должно быть определенное значение. Если это значение не сильно отклоняется от нормы, то с БП все в порядке. Если отклонения больше, чем на 5% от рекомендуемых цифр, это значит, что есть неполадки в работе блока питания. И такую комплектующую лучше либо заменить, либо отнести в сервисный центр. Но, как показывает практика, намного проще и быстрее купить новый БП и не ждать пока старый отремонтируют, ведь компьютер многим из нас нужен каждый день.

Напоминаем, что блок питания — это компонент, который снабжает электроэнергией остальные комплектующие. В случае его неполадки, он может с легкостью забрать с собой «на тот свет», например, видеокарту или материнскую плату. Поэтому не стоит пренебрегать такой простой диагностикой. Она может сэкономить ваши деньги и время, если вовремя выявить неисправность. Мы понимаем, что вольтметр есть дома не у каждого. Но рекомендуем его все же приобрести. С его помощью можно диагностировать не только блок питания, но и другие комплектующие. Тем более, что по цене он доступен абсолютно каждому. Вот неплохой вариант:

Итак, включите блок питания описанным выше способом. С помощью прибора замерьте показатели ряда черного и розового проводков. Рекомендуемое значение должно колебаться около 3,3 вольта. Тоже самое сделайте для черного и желтого провода. Здесь уже цифры должны находиться около 12 вольт. А для черного и красного — 5 вольт. Если все в пределах нормы, то диагностику можно завершить. После этого можно с уверенностью сказать, что с вашим блоком все в порядке.

Если же вольтметра у вас нет, то вы всегда можете провести визуальный осмотр. Для этого снимите крышку с блока питания и в первую очередь проверьте состояние конденсаторов. Если они вздутые или треснутые — все плохо. Блок нужно менять. Разумеется, осуществлять такую процедуру нужно при выключенном питании. Также заодно прочистите БП внутри. Пыль может стать причиной короткого замыкания и других малоприятных инцидентов.

Заключение

Диагностика блока питания в домашних условиях состоит из трех этапов.

• Запуск блока с помощью перемычки.
• Замер выходного напряжения с помощью вольтметра.
• Визуальный осмотр на предмет вздутых конденсаторов и скоплений пыли.

Как видите, в этом нет ничего сложного и даже начинающий пользователь осилит такую простую процедуру. Помимо блока питания следите и за остальными комплектующими в вашем компьютере и регулярно проверяйте показания различных датчиков, если не хотите столкнуть с поломкой какого-либо компонента.

Читайте также:

Теги блок питания

Как включить блок питания ATX без материнской платы

Гид: Брайан МакДэниел

Создано: 1 октября 2004 г.

Цена: до 15 долларов США (или больше, если вам нужно купить паяльник)

Введение:

Если вам нужно больше мощности для запуска дополнительных компонентов, или вы просто хотите протестировать некоторые вещи за пределами вашего корпуса, иногда необходимо включить источник питания, не подключая его к вашей системе.

Сегодня я расскажу вам о двух различных методах достижения этой цели, и, хотите верьте, хотите нет, оба метода чрезвычайно просты. 🙂 Просто имейте в виду, что вы, скорее всего, аннулируете свою гарантию, и OverclockersClub (и особенно я) не несут абсолютно никакой ответственности за повреждение вашего оборудования или если вы ударите себя электрическим током.

Базовый блок питания:

Как большинство из вас, вероятно, знает, вы не можете просто подключить блок питания к стене и включить его. Блок питания должен быть подключен к материнской плате, чтобы получить команду на включение.Когда вы нажимаете кнопку питания на корпусе, зеленый провод замыкается на массу, сообщая блоку питания включиться. Когда этот «скачок» прерывается, блок питания отключается.

Зеленый провод на штекере ATX — это линия «включено», это контакт №14. Стандартная вилка ATX также будет иметь семь заземляющих или черных проводов.

Необходимое оборудование:

Поскольку мы рассмотрим два разных способа, я разбил это на метод 1 и метод 2. Поскольку блок питания довольно очевиден, я не буду его перечислять.

Метод № 1:

• Кусок провода
• Инструмент для зачистки проводов / нож

Метод № 2:

• Два куска проволоки
• A однополюсный переключатель на одно направление (SPST)
• Инструмент для зачистки проводов / нож
• Дополнительные элементы:
  • Припой
  • Фитиль для припоя
  • Паяльник
  • Плоскогубцы игольчатые

Приступая к работе — Метод № 1:

Первый и самый простой способ занимает всего пару минут.

Перед тем, как начать, убедитесь, что ваш блок питания выключен и отсоединен от сети. Помните, что конденсаторы внутри вашего блока питания накапливают достаточно тока, чтобы убить его (или, по крайней мере, заставить вас чувствовать себя некомфортно). Хотя мы не будем работать внутри вашего блока питания, помните о безопасности.

Первое, что нам нужно сделать, это взять кусок проволоки и снять покрытие с каждого конца. Полдюйма должно быть больше, чем достаточно.

Теперь, когда провод зачищен с каждого конца, воткните один конец провода в разъем зеленого провода блока питания, а другой конец провода — в любой из черных разъемов блока питания.

Вот и все, что касается этого метода! Теперь блок питания можно включить или выключить с помощью переключателя питания на задней панели блока питания.

Обычно люди используют скрепки, чтобы перепрыгнуть через зеленый и черный провод тем же способом, который описан выше. Хотя скрепка подойдет, я категорически не рекомендую это делать.

Приступая к работе — Метод № 2:

Метод № 2 немного более подробный, стоит дороже, но IMO — лучший путь. — Особенно, если вы будете использовать этот блок питания в своем корпусе для запуска TEC, установки h3O, CCFL или других компонентов.

Для своей системы я решил спаять соединения на своем коммутаторе, это необязательно, но поможет обеспечить хорошее соединение.

Как и в случае с методом № 1, убедитесь, что ваш блок питания выключен и отсоединен от сети. Помните, что конденсаторы внутри вашего блока питания накапливают достаточно тока, чтобы убить его (или, по крайней мере, заставить вас чувствовать себя некомфортно). Хотя мы не будем работать внутри вашего блока питания, помните о безопасности.

Первое, что нужно сделать, это отрезать два куска проволоки нужной длины.В зависимости от того, как вы будете размещать этот блок питания и коммутатор, длина вашего провода может составлять всего несколько дюймов или несколько футов. — Для этого проекта я использовал два куска проволоки разного цвета.

Следующее, что нужно сделать, это зачистить оба куска провода с каждого конца. Опять же, примерно полдюйма должно быть достаточно.

Теперь пропустите один конец каждого провода через одну из клемм переключателя. Игольчатые плоскогубцы можно использовать, чтобы сделать красивую тугую петлю вокруг выводов.

<

По желанию вы можете припаять эти соединения на месте.Убедитесь, что вы используете припой без свинца, чтобы избежать отравления свинцом. 😉

Теперь нам нужно подключить коммутатор к БП. Просто подключите один провод от переключателя к зеленому разъему блока питания, а другой провод к любому из черных разъемов. Неважно, какой из черных разъемов вы используете, и не имеет значения, какой конец переключателя подключен к какому проводу. Важно только то, что один провод подключен к зеленому, а другой — к черному.

Вот и все, теперь ваш блок питания должен включаться или выключаться простым щелчком переключателя.

Вывод:

Итак, два простых способа включить блок питания ATX, не подключая его к материнской плате. Возможность сделать это была чрезвычайно полезна для меня как рецензента, однако она также пригодится, если вы используете термоэлектрический охладитель высокой мощности (также известный как TEC или Pelt), который требует использования второго блока питания.

Теперь вы можете сделать несколько вещей, чтобы улучшить внешний вид переключателя. Вот несколько идей:

• Установите коммутатор в проектную коробку или отсек для дисковода.
• Используйте переключатель в стиле милитари, такой как те, что продаются в FrozenCPU, SVC, Xoxide или в ряде других мест.

Обсудить руководство

Статьи по теме

Компьютерные блоки питания — iFixit

Блокам питания

не хватает гламура, поэтому почти все воспринимают их как должное. Это большая ошибка, потому что блок питания выполняет две важные функции: он обеспечивает регулируемое питание для каждого компонента системы и охлаждает компьютер.Многие люди, жалующиеся на частые сбои Windows, по понятным причинам винят Microsoft. Но, не извиняясь перед Microsoft, правда в том, что многие такие сбои вызваны некачественными или перегруженными источниками питания.

Если вам нужна надежная и безаварийная система, используйте высококачественный источник питания. Фактически, мы обнаружили, что использование высококачественного источника питания позволяет даже незначительным материнским платам, процессорам и памяти работать с разумной стабильностью, тогда как использование дешевого источника питания делает нестабильными даже первоклассные компоненты.

Печальная правда в том, что купить компьютер с первоклассным блоком питания практически невозможно. Производители компьютеров буквально считают гроши. Хорошие блоки питания не приносят маркетинговых очков, поэтому немногие производители готовы тратить от 30 до 75 долларов дополнительно на лучший блок питания. Для своих линий премиум-класса производители первого уровня обычно используют так называемые блоки питания среднего уровня. Для массового рынка, потребительского класса, даже известные производители могут пойти на компромисс с источником питания, чтобы соответствовать цене, используя то, что мы считаем предельными источниками питания как с точки зрения производительности, так и с точки зрения качества конструкции.

В следующих разделах подробно описано, что вам нужно, чтобы понять, как выбрать хороший источник питания на замену.

Наиболее важной характеристикой блока питания является его форм-фактор , который определяет его физические размеры, расположение монтажных отверстий, типы физических разъемов и их расположение выводов и т. Д. Все современные форм-факторы блоков питания заимствованы из оригинального форм-фактора ATX , опубликованного Intel в 1995 году.

При замене блока питания важно использовать блок правильного форм-фактора, чтобы не только убедиться, что блок питания физически соответствует корпусу, но и обеспечивает правильные типы разъемов питания для материнской платы и периферийных устройств.В современных и новейших системах обычно используются три форм-фактора блоков питания:

ATX12V блоки питания являются самыми большими физически, доступными в самых высоких номинальных мощностях и, безусловно, самыми распространенными. В полноразмерных настольных системах используются блоки питания ATX12V, как и в большинстве систем mini-, mid- и full-tower. Рисунок 16-1. На показан блок питания Antec TruePower 2.0, который является типичным устройством ATX12V.

Рисунок 16-1: Блок питания Antec TruePower 2.0 ATX12V (изображение любезно предоставлено Antec)

SFX12V (s-for-small) блоки питания выглядят как уменьшенные блоки питания ATX12V и используются в основном в системах microATX и FlexATX малого форм-фактора.Источники питания SFX12V имеют меньшую мощность, чем блоки питания ATX12V, обычно от 130 Вт до 270 Вт для SFX12V по сравнению с 600 Вт или более для ATX12V и обычно используются в системах начального уровня. Системы, которые были построены с блоками питания SFX12V, могут принять замену ATX12V, если блок ATX12V физически подходит для корпуса.

TFX12V (t-for-thin) блоки питания физически удлинены (по сравнению с кубической формой блоков ATX12V и SFX12V), но имеют мощность, аналогичную блокам SFX12V.Источники питания TFX12V используются в некоторых системах малого форм-фактора (SFF) с общим объемом системы от 9 до 15 литров. Из-за их необычной физической формы вы можете заменить блок питания TFX12V только другим блоком TFX12V.

Хотя это менее вероятно, вы можете встретить источник питания EPS12V (используется почти исключительно в серверах), источник питания CFX12V (используется в системах microBTX) или источник питания LFX12V (используется в системах picoBTX). . Подробную техническую документацию для всех этих форм-факторов можно загрузить с http: // www.formfactors.org.

МОДИФИКАТОР 12 В

В 2000 году, чтобы удовлетворить требованиям своих новых процессоров Pentium 4 + 12В, Intel добавила новый разъем питания + 12В в спецификацию ATX и переименовала спецификацию в ATX12V. С тех пор каждый раз, когда Intel обновляла спецификацию источника питания или создавала новую, ей требовался этот разъем +12 В и использовался модификатор 12 В в названии спецификации. В старых системах используются блоки питания не-12V ATX ​​или SFX.Вы можете заменить блок питания ATX блоком ATX12V или блок питания SFX блоком SFX12V (или, возможно, ATX12V).

Изменения от старых версий спецификации ATX к более новым версиям и от ATX к более мелким вариантам, таким как SFX и TFX, были эволюционными, при этом всегда строго учитывалась обратная совместимость. Все аспекты различных форм-факторов, включая физические размеры, расположение монтажных отверстий и кабельные разъемы, строго стандартизированы, что означает, что вы можете выбирать среди множества стандартных блоков питания для ремонта или модернизации большинства систем, даже более старых моделей.

ВСЕ ПОДХОДЯЩИЕ СОК

При замене блока питания важно найти блок, который подходит для вашего случая. Если ваш старый блок питания имеет маркировку ATX 1.X или 2.X или ATX12V 1.X или 2.X, вы можете установить любой текущий блок питания ATX12V. Если он имеет маркировку SFX или SFX12V, вы можете установить любой текущий блок питания SFX12V или, если в корпусе достаточно свободного пространства, блок ATX12V. Если старый блок питания имеет маркировку TFX12V, подойдет только другой блок TFX12V.Если ваш старый блок питания не имеет маркировки с указанием спецификации и соответствия версии, поищите на веб-сайте производителя номер модели вашего текущего блока питания. Если все остальное не помогает, измерьте свой текущий блок питания и сравните его размеры с размерами блоков, которые вы собираетесь купить.

Вот еще несколько важных характеристик блоков питания:

Номинальная мощность, которую может обеспечить блок питания. Номинальная мощность — это составная величина, определяемая путем умножения значений силы тока, доступной для каждого из нескольких напряжений, подаваемых блоком питания ПК.Номинальная мощность в основном полезна для общего сравнения источников питания. Что действительно имеет значение, так это индивидуальная сила тока, доступная при разных напряжениях, которые значительно различаются между номинально аналогичными источниками питания.

ВОПРОСЫ ТЕМПЕРАТУРЫ

Номинальные значения мощности не имеют смысла, если они не указывают температуру, при которой проводился расчет. С повышением температуры выходная мощность источника питания уменьшается. Например, мощность ПК и охлаждение составляет 40 ° C, что является реальной температурой для рабочего источника питания.Большинство блоков питания рассчитаны всего на 25 C. Эта разница может показаться незначительной, но блок питания, рассчитанный на 450 Вт при 25 C, может выдавать только 300 Вт при 40 C. Регулировка напряжения также может пострадать при повышении температуры, что означает, что блок питания, который номинально соответствует спецификациям регулирования напряжения при 25 ° C, может выходить за рамки технических требований при нормальной работе при 40 ° C или около того.

Отношение выходной мощности к входной, выраженное в процентах. Например, блок питания, который выдает 350 Вт на выходе, но требует 500 Вт на входе, имеет КПД 70%.Как правило, хороший источник питания имеет КПД от 70% до 80%, хотя КПД зависит от того, насколько сильно он загружен. Расчет эффективности затруднен, потому что блоки питания ПК представляют собой импульсные блоки питания , а не линейные блоки питания . Самый простой способ подумать об этом — представить себе импульсный источник питания, потребляющий большой ток в течение части времени, в течение которого он работает, и не ток в остальное время. Процент времени, в течение которого он потребляет ток, называется коэффициентом мощности , который обычно составляет 70% для стандартного блока питания ПК.Другими словами, блок питания ПК мощностью 350 Вт фактически требует входной мощности 500 Вт в 70% случаев и 0 Вт в 30% случаев.

Сочетание коэффициента мощности с эффективностью дает некоторые интересные цифры. Блок питания выдает 350 Вт, но коэффициент мощности 70% означает, что ему требуется 500 Вт в 70% случаев. Однако эффективность 70% означает, что вместо фактического потребления 500 Вт он должен потреблять больше в соотношении 500 Вт / 0,7 или около 714 Вт. Если вы посмотрите на табличку с техническими характеристиками блока питания на 350 Вт, вы можете обнаружить, что это соответствует номинальной мощности 350 Вт, что составляет 350 Вт / 110 В или около 3.18 ампер, он должен фактически потреблять до 714 Вт / 110 В или около 6,5 ампер. Другие факторы могут увеличить эту фактическую максимальную силу тока, поэтому часто встречаются блоки питания мощностью 300 или 350 Вт, которые на самом деле потребляют максимум 8 или 10 ампер. Это отклонение имеет значение для планирования как для электрических цепей, так и для ИБП, размеры которых должны соответствовать фактическому потреблению тока, а не номинальной выходной мощности.

Высокая эффективность желательна по двум причинам. Во-первых, это снижает ваш счет за электричество.Например, если ваша система фактически потребляет 200 Вт, блок питания с эффективностью 67% потребляет 300 Вт (200 / 0,67), чтобы обеспечить эти 200 Вт, тратя впустую 33% электроэнергии, за которую вы платите. Блок питания с эффективностью 80% потребляет всего 250 Вт (200 / 0,80), чтобы обеспечить те же 200 Вт для вашей системы. Во-вторых, потраченная впустую энергия преобразуется в тепло внутри вашей системы. Благодаря источнику питания с КПД 67% ваша система должна избавиться от 100 Вт избыточного тепла по сравнению с половиной от этого показателя при использовании источника питания с КПД 80%.

Коэффициент мощности

Коэффициент мощности определяется делением истинной мощности (Вт) на полную мощность (Вольт x Ампер или ВА).Стандартные блоки питания имеют коэффициент мощности в диапазоне от 0,70 до 0,80, а лучшие блоки приближаются к 0,99. В некоторых новых источниках питания используется пассивная или активная коррекция коэффициента мощности (PFC) , которая может увеличить коэффициент мощности до диапазона от 0,95 до 0,99, уменьшая пиковый ток и ток гармоник. В отличие от стандартных источников питания, которые попеременно потребляют большой ток и его отсутствие, источники питания с коррекцией коэффициента мощности постоянно потребляют умеренный ток. Поскольку электрическая проводка, автоматические выключатели, трансформаторы и ИБП должны быть рассчитаны на максимальное потребление тока, а не на среднее потребление тока, использование источника питания PFC снижает нагрузку на электрическую систему, к которой подключается источник питания PFC.

Одно из главных различий между источниками питания премиум-класса и менее дорогими моделями заключается в том, насколько хорошо они регулируются. В идеале источник питания принимает питание переменного тока, которое может быть шумным или выходящим за рамки технических характеристик, и превращает эту мощность переменного тока в плавную, стабильную мощность постоянного тока без артефактов. На самом деле, ни один блок питания не соответствует идеалу, но хорошие блоки питания намного ближе, чем дешевые. Процессоры, память и другие компоненты системы рассчитаны на работу с чистым стабильным напряжением постоянного тока.Любое отклонение от этого может снизить стабильность системы и сократить срок службы компонентов. Вот ключевые вопросы регулирования:

Идеальный источник питания принимает входной синусоидальный сигнал переменного тока и обеспечивает полностью плоский выход постоянного тока. Реальные источники питания фактически обеспечивают выход постоянного тока с наложенной на него небольшой составляющей переменного тока. Эта составляющая переменного тока называется пульсацией и может быть выражена как размах напряжения (p-p) в милливольтах (мВ) или в процентах от номинального выходного напряжения.У высококачественного источника питания пульсации могут составлять 1%, что может быть выражено как 1%, или как фактическое изменение напряжения p-p для каждого выходного напряжения. Например, при +12 В пульсации 1% соответствуют + 0,12 В, обычно выражаемым как 120 мВ. Источник питания среднего уровня может ограничивать пульсации до 1% на некоторых выходных напряжениях, но подниматься до 2% или 3% на других. У дешевых источников питания пульсация может составлять 10% и более, что делает запуск ПК бесполезным.

Нагрузка на блок питания ПК может значительно меняться во время рутинных операций; например, когда включается лазер записывающего устройства DVD или оптический привод раскручивается и замедляется. Регулировка нагрузки выражает способность источника питания обеспечивать номинальную выходную мощность при каждом напряжении, когда нагрузка изменяется от максимального до минимального, что выражается как изменение напряжения во время изменения нагрузки, либо в процентах, либо в размах разностей напряжений. Источник питания с жесткой регулировкой нагрузки обеспечивает почти номинальное напряжение на всех выходах независимо от нагрузки (конечно, в пределах своего диапазона). Первоклассный источник питания регулирует напряжения на шинах критического напряжения +3.3 В, + 5 В и + 12 В с точностью до 1%, с регулировкой 5% на менее важных шинах 5 В и 12 В. Отличный источник питания может регулировать напряжение на всех критических шинах с точностью до 3%. Источник питания среднего уровня может регулировать напряжение на всех критических шинах с точностью до 5%. Дешевые блоки питания могут отличаться на 10% и более на любой рейке, что недопустимо.

Идеальный источник питания должен обеспечивать номинальное выходное напряжение при любом входном переменном напряжении в пределах своего диапазона. В реальных источниках питания выходное напряжение постоянного тока может незначительно изменяться при изменении входного переменного напряжения.Так же, как регулирование нагрузки описывает эффект внутренней нагрузки, линейное регулирование можно рассматривать как описывающее эффекты внешней нагрузки; например, внезапный провал подаваемого сетевого напряжения переменного тока при включении двигателя лифта. Регулировка линии измеряется путем удержания всех других переменных постоянными и измерения выходных напряжений постоянного тока, когда входное напряжение переменного тока изменяется в пределах входного диапазона. Источник питания с жесткой регулировкой линии обеспечивает выходное напряжение в пределах спецификации, поскольку входное напряжение изменяется от максимального до минимально допустимого.Линейное регулирование выражается так же, как регулирование нагрузки, и допустимые проценты такие же.

Вентилятор блока питания является одним из основных источников шума в большинстве ПК. Если ваша цель — снизить уровень шума вашей системы, важно выбрать подходящий источник питания. Источники питания с пониженным уровнем шума Модели , такие как Antec TruePower 2.0 и SmartPower 2.0, Enermax NoiseTaker, Nexus NX, PC Power & Cooling Silencer, Seasonic SS и Zalman ZM, предназначены для минимизации шума вентилятора и могут быть основой системы, которая почти не слышна в тихой комнате. Бесшумные блоки питания , такие как Antec Phantom 350 и Silverstone ST30NF, вообще не имеют вентиляторов и почти полностью бесшумны (электрические компоненты могут немного гудеть). На практике безвентиляторный источник питания редко дает много преимуществ. Они довольно дороги по сравнению с источниками питания с пониженным уровнем шума, а блоки с пониженным уровнем шума достаточно тихие, поэтому любой шум, который они производят, компенсируется шумом от вентиляторов корпуса, кулера ЦП, шума вращения жесткого диска и т. Д.

Полет с рельсов

Регулирование нагрузки на шине +12 В стало гораздо более важным, когда Intel поставила Pentium 4. В прошлом +12 В использовалось в основном для работы приводных двигателей. С Pentium 4 Intel начала использовать 12V VRM для обеспечения более высоких токов, которые требуются процессорам Pentium 4. Последние процессоры AMD также используют 12 В VRM для питания процессора. Блоки питания, совместимые с ATX12V, разработаны с учетом этого требования. Старые и / или недорогие блоки питания ATX, хотя они могут быть рассчитаны на достаточную силу тока на шине +12 В для поддержки современного процессора, могут не иметь соответствующих норм, чтобы делать это должным образом.

За последние несколько лет в источниках питания произошли некоторые существенные изменения, все из которых прямо или косвенно явились результатом увеличения энергопотребления и изменений напряжений, используемых современными процессорами и другими компонентами системы. При замене блока питания в старой системе важно понимать различия между старым блоком питания и существующими блоками, поэтому давайте кратко рассмотрим эволюцию блоков питания семейства ATX на протяжении многих лет.

В течение 25 лет каждый блок питания ПК снабжен стандартными разъемами питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), которые используются для питания приводов и аналогичных периферийных устройств. Источники питания различаются типами разъемов, которые они используют для питания самой материнской платы. Исходная спецификация ATX определяла 20-контактный основной разъем питания ATX , показанный на Рис. 16-2 . Этот разъем использовался всеми блоками питания ATX и ранними блоками питания ATX12V.

Рисунок 16-2: 20-контактный основной разъем питания ATX / ATX12V

20-контактный основной разъем питания ATX был разработан в то время, когда процессоры и память использовали + 3,3 В и + 5 В, поэтому для этого разъема определены многочисленные линии + 3,3 В и + 5 В. Контакты в корпусе разъема рассчитаны на ток не более 6 ампер. Это означает, что три линии + 3,3 В могут нести 59,4 Вт (3,3 В x 6 А x 3 линии), четыре линии + 5 В могут передавать 120 Вт, а одна линия + 12 В может нести 72 Вт, что в сумме составляет около 250 Вт.

Этой установки было достаточно для ранних систем ATX, но поскольку процессоры и память стали более энергоемкими, разработчики систем вскоре поняли, что 20-контактный разъем обеспечивает недостаточный ток для более новых систем. Их первая модификация заключалась в добавлении вспомогательного разъема питания ATX , показанного на рис. 16-3 . Этот разъем, определенный в спецификациях ATX 2.02 и 2.03 и в ATX12V 1.X, но исключенный из более поздних версий спецификации ATX12V, использует контакты, рассчитанные на 5 ампер.Таким образом, его две линии + 3,3 В добавляют 33 Вт к пропускной способности + 3,3 В, а одна линия + 5 В добавляет 25 Вт к пропускной способности + 5 В, что в целом добавляет 58 Вт.

Рисунок 16-3: 6-контактный разъем вспомогательного питания ATX / ATX12V

Intel отказалась от разъема вспомогательного питания из более поздних версий спецификации ATX12V, поскольку он был излишним для процессоров Pentium 4. Pentium 4 использовал питание +12 В, а не + 3,3 В и + 5 В, которые использовались более ранними процессорами и другими компонентами, поэтому больше не было необходимости в дополнительных +3.3В и + 5В. Большинство производителей блоков питания прекратили предоставление разъема вспомогательного питания вскоре после поставки Pentium 4 в начале 2000 года. Если вашей материнской плате требуется разъем вспомогательного питания, это является достаточным доказательством того, что эта система слишком старая, чтобы ее можно было экономически модернизировать.

Хотя подключенное вспомогательное питание обеспечивало дополнительный ток + 3,3 В и + 5 В, оно никак не увеличивало ток +12 В, доступный для материнской платы, и это оказалось критически важным. Материнские платы используют VRM (модули регулятора напряжения) для преобразования относительно высоких напряжений, подаваемых источником питания, в низкие напряжения, необходимые процессору.Более ранние материнские платы использовали VRM + 3,3 В или + 5 В, но повышенное энергопотребление Pentium 4 привело к необходимости перехода на VRM + 12 В. Это создало серьезную проблему. Основной 20-контактный разъем питания может обеспечить мощность не более 72 Вт при напряжении +12 В, что намного меньше, чем требуется для питания процессора Pentium 4. Дополнительный разъем питания не добавил +12 В, поэтому потребовался еще один дополнительный разъем.

Intel обновила спецификацию ATX, включив в нее новый 4-контактный разъем 12 В, названный + 12V Power Connector (или, случайно, разъем P4 , хотя последние процессоры AMD также используют этот разъем).В то же время они переименовали спецификацию ATX в спецификацию ATX12V, чтобы отразить добавление разъема +12 В. Разъем + 12В, показанный на Рис. 16-4 , имеет два контакта + 12В, каждый рассчитан на ток 8 А, что в сумме дает 192 Вт мощности +12 В и два контакта заземления. Блок питания ATX12V с мощностью 72 Вт от +12 В, обеспечиваемой 20-контактным основным разъемом питания, может обеспечить до 264 Вт от +12 В, что более чем достаточно даже для самых быстрых процессоров.

Рисунок 16-4: 4-контактный разъем питания + 12В

Разъем питания +12 В предназначен для подачи питания на процессор и подключается к разъему на материнской плате рядом с разъемом процессора, чтобы минимизировать потери мощности между разъемом питания и процессором.Поскольку теперь процессор питался от разъема +12 В, Intel удалила вспомогательный разъем питания, когда выпустила спецификацию ATX12V 2.0 в 2000 году. С того времени все новые блоки питания поставлялись с разъемом +12 В, а некоторые до сих пор продолжают для подключения вспомогательного силового разъема.

Эти изменения с течением времени означают, что блок питания в более старой системе может иметь одну из следующих четырех конфигураций (от самой старой до новейшей):

• 20-контактный только основной разъем питания
• 20-контактный основной разъем питания и 6-контактный вспомогательный разъем питания
• 20-контактный основной разъем питания, 6-контактный вспомогательный разъем питания и 4-контактный разъем +12 В
• 20 -контактный основной разъем питания и 4-контактный разъем + 12V

Если материнская плата не требует 6-контактного вспомогательного разъема, вы можете использовать любой текущий блок питания ATX12V для замены любой из этих конфигураций.

Это подводит нас к нынешней спецификации ATX12V 2.X, которая внесла больше изменений в стандартные разъемы питания. Введение видеостандарта PCI Express в 2004 году снова подняло старую проблему, связанную с ограничением тока +12 В на 20-контактном основном разъеме питания до 6 ампер (или 72 Вт в сумме). Разъем +12 В может обеспечить достаточный ток +12 В, но он предназначен для процессора. Быстрая видеокарта PCI Express может легко потреблять более 72 Вт тока +12 В, поэтому нужно что-то делать.

Intel могла бы представить еще один дополнительный разъем питания, но вместо этого она решила на этот раз укусить пулю и заменить устаревший 20-контактный основной разъем питания новым основным разъемом питания, который может подавать больше тока +12 В на материнскую плату. Результатом стал новый 24-контактный разъем основного питания ATX12V 2.0 , показанный на рис. 16-5 .

Рисунок 16-5: 24-контактный основной разъем питания ATX12V 2.0

24-контактный основной разъем питания добавляет четыре провода к 20-контактному основному разъему питания, один провод заземления (COM) и один дополнительный провод для +3.3В, + 5В и + 12В. Как и в случае 20-контактного разъема, контакты внутри корпуса 24-контактного разъема рассчитаны на ток не более 6 ампер. Это означает, что четыре линии + 3,3 В могут нести 79,2 Вт (3,3 В x 6 А x 4 линии), пять линий + 5 В могут нести 150 Вт, а две линии + 12 В могут нести 144 Вт, что в сумме составляет около 373 Вт. С мощностью 192 Вт от +12 В, обеспечиваемой разъемом питания + 12 В, современный блок питания ATX12V 2.0 может обеспечить в общей сложности около 565 Вт.

Казалось бы, 565 Вт хватит для любой системы.Увы, неправда. Проблема, как обычно, в том, какие напряжения и где доступны. 24-контактный основной разъем питания ATX12V 2.0 выделяет одну из своих линий +12 В для видеосигнала PCI Express, что на момент выпуска спецификации считалось достаточным. Но самые быстрые современные видеокарты PCI Express могут потреблять намного больше, чем может обеспечить выделенная линия +12 В 72 Вт. Например, у нас есть видеоадаптер NVIDIA 6800 Ultra с пиковым потреблением +12 В, равным 110 Вт.

Очевидно, были необходимы какие-то средства обеспечения дополнительной энергии.Некоторые сильноточные видеокарты AGP решают эту проблему, включая разъем жесткого диска Molex, к которому можно подключить стандартный кабель питания для периферийных устройств. Видеокарты PCI Express используют более элегантное решение. 6-контактный разъем питания PCI Express для графической подсистемы , показанный на рис. 16-6 , был определен PCISIG (http://www.pcisig.org), организацией, отвечающей за поддержание стандарта PCI Express, специально для обеспечения дополнительных Ток +12 В, необходимый для быстрых видеокарт PC Express.Хотя он еще не является официальной частью спецификации ATX12V, этот разъем хорошо стандартизирован и присутствует в большинстве современных источников питания. Мы ожидаем, что он будет включен в следующее обновление спецификации ATX12V.

Рисунок 16-6: 6-контактный разъем питания графического адаптера PCI Express

В разъеме питания видеокарты PCI Express используется штекер, аналогичный разъему питания +12 В, с контактами, также рассчитанными на ток 8 А. С тремя линиями +12 В при 8 А каждая, разъем питания графического адаптера PCI Express может обеспечить до 288 Вт (12 x 8 x 3) тока +12 В, которого должно хватить даже для самых быстрых графических карт будущего.Поскольку некоторые материнские платы PCI Express могут поддерживать двойные видеокарты PCI Express, некоторые блоки питания теперь включают два разъема питания для графической карты PCI Express, что увеличивает общую мощность +12 В, доступную для видеокарт, до 576 Вт. В дополнение к 565 Вт, доступным на 24-контактном основном разъеме питания и разъеме + 12 В, это означает, что можно построить источник питания ATX12V 2.0 с общей мощностью 1141 Вт. (Самый большой из известных нам — это блок мощностью 1000 Вт, доступный от PC Power & Cooling.)

Со всеми изменениями, произошедшими с годами, разъемы питания устройств остались без внимания.Источники питания, выпущенные в 2000 году, включали те же разъемы питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), что и блоки питания 1981 года. Ситуация изменилась с появлением Serial ATA, в котором используется другой разъем питания. 15-контактный разъем питания SATA , показанный на Рис. 16-7 , включает шесть контактов заземления и по три контакта для + 3,3 В, + 5 В и + 12 В. В этом случае большое количество выводов, находящихся под напряжением, не предназначено для поддержки более высокого тока, жесткий диск SATA потребляет небольшой ток, и каждый диск имеет свой собственный разъем питания, но для поддержки операций включения до отключения и отключения до включения. соединения, необходимые для горячего подключения или подключения / отключения привода без отключения питания.

Рисунок 16-7: Разъем питания Serial ATA ATX12V 2.0

Несмотря на все эти изменения на протяжении многих лет, спецификация ATX значительно улучшила обратную совместимость новых блоков питания со старыми материнскими платами. Это означает, что, за очень немногими исключениями, вы можете подключить новый блок питания к старой материнской плате или наоборот.

ОСТЕРЕГАЙТЕСЬ СТАРЫХ СИСТЕМ DELL

В конце 1990-х годов в течение нескольких лет Dell использовала стандартные разъемы на своих материнских платах и ​​блоках питания, но с нестандартными контактами.Подключение стандартного блока питания ATX к одной из этих нестандартных материнских плат Dell (или наоборот) может привести к повреждению материнской платы и / или блока питания. К счастью, эти системы настолько устарели, что их уже нельзя модернизировать с экономической точки зрения. Тем не менее, если вы обнаружите, что заменяете блок питания или материнскую плату в более старой системе Dell, будьте абсолютно уверены, что это не одно из нестандартных устройств Dell. Для этого проверьте номер модели системы на веб-сайте PC Power & Cooling (http: // www.pcpowerandcooling.com). PC Power & Cooling продает запасные блоки питания для этих нестандартных систем Dell, но, учитывая, что самая молодая такая система сейчас довольно старая, можно только догадываться, как долго PC Power & Cooling будет продолжать продавать эти нестандартные блоки питания.

Даже изменение основного разъема питания с 20 на 24 контакта не представляет проблемы, потому что новый разъем сохраняет те же соединения контактов и шпонку для контактов с 1 по 20, а просто добавляет контакты с 21 по 24 на конец более старого 20- расположение контактов.Как показано на рис. 16-8 , старый 20-контактный разъем питания идеально подходит для 24-контактного разъема основного питания. Фактически, разъем главного разъема питания на всех 24-контактных материнских платах, которые мы видели, разработан специально для подключения 20-контактного кабеля. Обратите внимание на выступ во всю длину на гнезде материнской платы на Рис. 16-8 , который предназначен для фиксации 20-контактного кабеля на месте.

Рисунок 16-8: 20-контактный основной разъем питания ATX, подключенный к 24-контактной материнской плате

Конечно, на 20-контактном кабеле лишних +3 нет.Провода 3 В, + 5 В и + 12 В, имеющиеся на 24-контактном кабеле, могут вызвать потенциальную проблему. Если материнской плате для работы требуется дополнительный ток, доступный на 24-контактном кабеле, она не сможет работать с 20-проводным кабелем. В качестве обходного пути большинство 24-контактных материнских плат имеют стандартный разъем Molex (жесткий диск) где-то на материнской плате. Если вы используете эту материнскую плату с 20-жильным кабелем питания, вы также должны подключить кабель Molex от источника питания к материнской плате. Этот кабель Molex обеспечивает дополнительные + 5 В и + 12 В (но не +3.3 В), необходимое материнской плате для работы. (Большинство материнских плат не имеют требований к напряжению + 3,3 В выше, чем может удовлетворить 20-жильный кабель; те, которые имеют, могут использовать дополнительный VRM для преобразования некоторых дополнительных + 12 В, подаваемых через разъем Molex, в + 3,3 В.)

Поскольку 24-контактный основной разъем питания ATX является расширенным набором 20-контактной версии, также можно использовать 24-контактный блок питания с 20-контактной материнской платой. Для этого вставьте 24-контактный кабель в 20-контактный разъем так, чтобы четыре неиспользуемых контакта свисали с края.Кабель и гнездо материнской платы имеют ключ для предотвращения неправильной установки кабеля. Одна из возможных проблем проиллюстрирована на рис. 16-9 . На некоторых материнских платах конденсаторы, разъемы или другие компоненты помещаются так близко к разъему основного питания ATX, что недостаточно свободного места для дополнительных четырех контактов 24-контактного кабеля питания. На рис. 16-9 , например, эти дополнительные контакты вторгаются во вторичный разъем ATA.

Рисунок 16-9: 24-контактный основной разъем питания ATX, подключенный к 20-контактной материнской плате

К счастью, есть простой способ решения этой проблемы.Различные компании производят переходные кабели с 24 на 20 контактов, подобные показанному на Рисунок 16-10 . 24-контактный кабель от источника питания подключается к одному концу кабеля (левый конец на этом рисунке), а другой конец представляет собой стандартный 20-контактный разъем, который подключается непосредственно к 20-контактному разъему на материнской плате. Многие качественные блоки питания включают в себя такой адаптер в комплекте. Если у вас его нет и вам нужен адаптер, вы можете приобрести его у большинства поставщиков компьютерных запчастей в Интернете или в местном компьютерном магазине с хорошим ассортиментом.

Рисунок 16-10: Кабель-адаптер для использования 24-контактного основного разъема питания ATX с 20-контактной материнской платой

Блоки питания и защита компьютеров

: Глава 26. Блоки питания :: Аппаратное обеспечение ПК :: Разное :: eTutorials.org

Все блоки питания имеют два типы разъемов питания. Первый питает материнскую плату и отличается в зависимости от форм-фактора. Вторая сила приводов и прочее внутренние периферийные устройства, и поставляется в двух вариантах, которые описаны в следующих разделах.Источники питания Tower / AT и Tower / BAT включить третий тип разъема питания — высоковольтный кабель который подключает источник питания к внешнему главному выключателю питания.

26.3.1 AT Главный разъем питания

Таблица 26-11 перечисляет стандартные распиновки основного разъема питания AT, используемые всеми блоками питания AT варианты, включая Desktop / AT, Tower / AT, Desktop / BAT, Tower / BAT и LPX. Блоки питания PC / XT используют те же распиновки, за исключением того, что контакт P8-2 не используется. Помимо подачи различных стандартных напряжений, это разъем включает специальный штифт.Штифт P8-1, PG , передает сигнал Power Good, который источник питания утверждает после запуска и стабилизации. В материнская плата не будет пытаться загрузиться, пока блок питания не подтвердит PG.

Таблица 26-11. Распиновка стандартных разъемов материнской платы для блока питания AT

П8-1	оранжевый (белый)	PG		П9-1	черный	земля
П8-2	красный	+ 5В		П9-2	черный	земля
П8-3	желтый	+ 12В		П9-3	белый (синий)	-5В
П8-4	синий (коричневый)	-12 В		П9-4	красный	+ 5В
П8-5	черный	земля		П9-5	красный	+ 5В
П8-6	черный	земля		П9-6	красный	+ 5В

Обратите внимание, что разъемы P8 и P9 отделены от источника питания, а вот стыковка к комбинированному разъему на материнской плате.

Разъемы P8 и P9 имеют индивидуальный ключ, но возможно подключить P8 от блока питания к разъему P9 на материнская плата и наоборот, с потенциально катастрофическими результатами.

P8 и P9 были первоначальным обозначением IBM для эти разъемы. Не все блоки питания или материнские платы маркируют эти разъемы, поэтому вам, возможно, придется определить, какой из них P8, а какой P9 исследуя цвета проводов.Показанные цвета являются наиболее часто используемыми. используется, но некоторые блоки питания AT используют альтернативный цвет (ATX) кодировка указана в скобках. Мы также видели блоки питания AT, которые использовать провода совершенно нестандартного цвета, например, зеленый для заземления провода.

При установке блока питания AT ключ Фактором является обеспечение того, чтобы независимо от цвета проводов или разъема ярлыки, разъемы выровнены так, чтобы разместить все четыре заземляющих штифты прилегают друг к другу. Еще безопаснее изучить документы на материнскую плату и блок питания.Мы видели несколько фирменные материнские платы и блоки питания, которые использовали стандартные разъемы но с совершенно нестандартной распиновкой. Это было ясно сделано, чтобы заставить клиентов покупать запасные компоненты в оригинальный поставщик, и, к счастью, это не то, что вы может встретиться в любой недавней системе.

26.3.2 Главный разъем питания ATX

Таблица 26-12 перечисляет распиновка для главного разъема питания ATX блока питания ATX или ATX12V поставлять.Это разъем 2X10 с штифтом 1. Материнская плата разъем — Molex 39-29-9202 или аналогичный. Блок питания разъем — Molex 39-01-2200 или аналогичный. Все провода 18 AWG, за исключением контакта 11, который указан как 22 AWG. Для блоков питания 300Вт или больше, спецификация рекомендует использовать провода 16 AWG для + 3,3 В постоянного тока, + 5 В постоянного тока и COM (земля). Обратите внимание, что цвета проводов — это те рекомендуется и обычно используется, но может отличаться.

Таблица 26-12.Конфигурация главного разъема питания ATX

1	оранжевый	+ 3,3 В постоянного тока		11	оранжевый	3,3 В постоянного тока
2	оранжевый	+ 3,3 В постоянного тока		12	синий	-12 В постоянного тока
3	черный	COM		13	черный	COM
4	красный	+ 5 В постоянного тока		14	зеленый	л.с. ON
5	черный	COM		15	черный	COM
6	красный	+ 5 В постоянного тока		16	черный	COM
7	черный	COM		17	черный	COM
8	серый	ПВт — ОК		18	белый	-5 В постоянного тока
9	фиолетовый	5V SB		19	красный	5 В постоянного тока
10	желтый	+ 12В постоянного тока		20	красный	5 В постоянного тока

Помимо подачи различных стандартных напряжений, этот разъем включает четыре специальных контакта:

Контакт 8 ( PW_OK )

PW_OK — это ATX-эквивалент AT Power Good сигнал, который блок питания выдает после стабилизации.В материнская плата не будет пытаться загрузиться, пока блок питания не подтвердит PW_OK.

контакт 9 ( 5Vsb )

5V _SB — резервная цепь + 5V, которая подает на материнскую плату + 5 В при низкой силе тока, даже когда питание поставка отключена. Любой блок питания ATX должен обеспечивать не менее 10 мА. 5V _SB , но материнские платы с Функция Wake-on-LAN ( WOL ) требуется 720 мА, что для всех ATX 2.1-совместимые блоки питания и большинство Хорошие блоки питания ATX более раннего выпуска также обеспечивают.

Контакт 11 ( Дистанционное зондирование )

На критической шине + 3,3 В небольшие нагрузки могут вызвать большой процент сдвиги напряжения. Этот вывод обеспечивает источник питания для определить фактическое напряжение, присутствующее на шине + 3,3 В при основной мощности разъем и измените его выход, чтобы компенсировать до 100 мВ падение из-за кабеля, разъемов и следов на печатной плате, тем самым поддерживая +3.3 В в пределах допуска.

Пин 14 ( ПС_ОН )

PS_ON используется материнской платой для включения включение и выключение источника питания.

Dell использует нестандартные материнские платы и блоки питания с тех пор, как Сентябрь 1998 г. Хотя недавние блоки питания и материнские платы Dell используйте то, что похоже на стандартный разъем питания ATX, распиновка разные. Замена блока питания Dell на стандартный блок питания ATX источник питания может вывести из строя материнскую плату и / или блок питания, как только вы подайте питание на систему. Точно так же обновление материнской платы в Система Dell со стандартной материнской платой ATX при продолжении использования стандартный блок питания Dell разрушает материнскую плату и / или питание подавать, как только вы подадите питание на систему. Эта ситуация особенно коварны, потому что Dell использует то, что кажется стандартным составные части.Например, он покупает материнские платы Intel миллионами, и те «Dell-версии» материнские платы во всех отношениях напоминают стандартные материнские платы Intel разве что разъем блока питания разводится иначе. Для большего информацию см. http://www.hardwareguys.com/dellwarn.html.

26.3.3 Разъем вспомогательного питания ATX / ATX12V

Вспомогательный блок питания ATX / ATX12V Разъем, показанный в Таблице 26-13, рекомендуется для конфигурации, требующие более 18А или +3.3 В постоянного тока или более 24 А + 5В постоянного тока. Это встроенный 6-контактный разъем с ключом 6. В разъем материнской платы представляет собой встроенный 6-контактный разъем Molex 15-48-0412 или эквивалент. Разъем блока питания — Molex

-0010 или эквивалент. Все провода 16 AWG. Цвета проводов стандартные. Немного в недорогих блоках питания такой разъем есть, но он присутствует на некоторых источниках питания получше. С переходом на ATX12V и 12V VRM, важность этого разъема уменьшается.Мало материнских плат включить этот разъем.

Таблица 26-13. Разъем

вспомогательного источника питания ATX

1	черный	COM		4	оранжевый	3,3 В
2	черный	COM		5	оранжевый	3.3В
3	черный	COM		6	красный	5 В

26.3.4 Разъем дополнительного источника питания ATX

Помимо основного и вспомогательного разъемы питания, ATX 2.1 определяет дополнительный источник питания ATX Разъем, показанный в Таблице 26-14.Этот разъем не требуется для соответствия ATX, но дает различные преимущества, включая контроль и управление вентиляторами, удаленную линию считывания 3,3 В (используется для контроля и корректировки выхода на линии 3,3 В постоянного тока), а также источника питания для устройств IEEE-1394 (FireWire). Это разъем 2×3 с контактом 1 ключ. Разъем материнской платы — Molex 39-30-1060 или аналогичный. Разъем источника питания — Molex 39-01-2060 или аналогичный. Все провода 22 AWG. Цвета проводов стандартные.Первый цвет указывает основной цвет, а второй цвет полосы.

Таблица 26-14. Дополнительный разъем блока питания ATX

1	белый	FanM		4	белый / черный	1394R
2	белый / синий	FanC		5	белый / красный	1394В
3	белый / коричневый	Смысл		6	NC	Зарезервировано

Дополнительные сигналы разъема источника питания ATX выполняют следующие функции функции:

Вентилятор M

FanM — это двухимпульсный сигнал на оборот, генерируемый вентилятор блока питания, уведомляющий систему о текущей скорости вентилятора.Если этот сигнал падает, материнская плата сразу понимает, что вентилятор блока питания вышел из строя и может выключить систему в организованный образ.

Вентилятор

FanC — дополнительный сигнал, генерируемый некоторыми материнские платы для управления скоростью вращения вентилятора для блоков питания, которые разработан, чтобы позволить это. Сигнал может находиться в диапазоне от 0 В до +12 В постоянного тока. А сигнал + 1В или ниже распознается вентилятором как приказ на отключение. вниз, и сигнал +10.5 В или более распознаются как запуск на полной скорости. Промежуточные уровни напряжения, поддерживаемые некоторые материнские платы и некоторые вентиляторы позволяют системе проинструктировать вентилятор бежать с некоторой промежуточной скоростью. Если оставить этот сигнал открытым (0 В постоянного тока), правильно спроектированные вентиляторы работают на полной скорости.

Смысл

Это дополнительный датчик + 3,3 В постоянного тока удаленный датчик линия, которая позволяет блоку питания контролировать фактическое напряжение на разъем материнской платы штатный +3.Шина 3VDC и отрегулируйте ее чтобы оставаться в пределах спецификации.

1394R

1394R обеспечивает изолированный обратный путь заземления для шины с напряжением 1394 В, описанной далее.

1394V

1394V — это отдельная шина питания для питание устройств IEEE-1394. Напряжение на этой шине зависит от Реализация IEEE-1394, может находиться в диапазоне от +8 В до +40 В постоянного тока и является обычно не регулируется.В случае реализации этот рельс должен доставить напряжение только при низком уровне PS_ON на главном разъеме.

26.3.5 Разъем блока питания ATX12V

С появлением Pentium 4 процессор, Intel расширила спецификацию ATX 2.03, чтобы определить новый Тип источника питания называется ATX12V , который является надмножество ATX 2.03 и теперь встроено в ATX Спецификация 2.1 и ATX / ATX12V Power Руководство по проектированию расходных материалов Версия 1.2 . Блоки питания ATX12V Включите дополнительный 4-контактный разъем питания +12 В 2X2, показанный в Таблице 26-15. Разъем материнской платы — Molex 39-29-9042 или аналогичный. Разъем блока питания — Molex 39-01-2040 или аналогичный. Все провода 20 AWG. Цвета проводов стандарт. Назначение этого нового разъема — подавать больше +12 В ток на материнскую плату, чем доступен из стандартного ATX главный разъем питания. Наличие 4-х контактного разъема + 12В указывает, что источник питания — ATX12V.Отсутствие этого разъем указывает на то, что это стандартный блок питания ATX.

Таблица 26-15. Разъем

блока питания АТС12В 1	черный	COM		3	желтый	+ 12В постоянного тока
2	черный	COM		4	желтый	+ 12В постоянного тока

Согласно политике Intel, все Pentium 4 материнские платы и все блоки питания, используемые с этими материнскими платами, должны Включите 4-контактный разъем + 12В.Потому что установка таких материнские платы в существующих системах также могут потребовать увеличения мощности поставка, некоторые сторонние производители материнских плат произвели материнские платы без 4-контактного разъема +12 В. Это позволяет тем материнские платы для установки в существующие системы без питания обновления поставки, но мы считаем это плохой практикой и предлагаем вам избегайте использования таких материнских плат. В дополнение к 4-контактному + 12В разъем, блоки питания ATX12V также должны обеспечивать более высокое напряжение +5 В постоянного тока. резервное напряжение, необходимое для систем, соответствующих требованиям Инициатива Intel по обеспечению мгновенной доступности ПК.

Если у вас уже есть хороший высокопроизводительный стандарт ATX 2.03 или выше блок питания, вам не нужно его заменять, когда вы установите материнскую плату, которая требует ATX12V. Вместо этого купите ATX12V. переходной кабель. Эти кабели имеют стандартную мощность привода с внутренней резьбой разъем на одном конце и 4-контактный разъем +12 В постоянного тока на другом. Мы используйте адаптер питания и охлаждения для ПК Pentium 4 12VATX стоимостью 8 долларов, показанный на Рисунок 26-1, для этой цели.Обратите внимание, однако, что многие старые или недорогие блоки питания ATX имеют недостаточную силу тока и / или очень слабая регулировка на шине +12 В, поэтому может не быть подходит для питания материнской платы Pentium 4.

Рисунок 26-1. Адаптер ATX12V

Требование для нового разъема связано как с увеличением потребляемого тока на Процессоры Pentium 4 и изменение планов Intel для будущих материнских плат. Текущий ATX 2.Материнские платы 03 или выше силовые компоненты с преобразованием DC / DC с + 5VDC и + 3.3VDC источники. Однако относительно преобразования постоянного тока +12 В постоянного тока, + 5 В постоянного тока и + 3,3 В постоянного тока преобразование постоянного / постоянного тока дает более низкую мощность передачи и эффективность преобразования. Смена акцента на + 12VDC DC / DC преобразование обеспечивает повышенную эффективность и гибкость для грядущие материнские платы.

Большинство, но не все блоки питания, совместимые с ATX12V, обратная совместимость с ATX 2.03 и выше, потому что они подавать одинаковые напряжения и токи с одинаковыми характеристиками на тех же рельсах, что и блок питания, совместимый с ATX 2.03 или выше. Однако некоторые блоки питания ATX12V не имеют направляющих 3,3 В. требуется в спецификации ATX 2.03. Такие блоки питания бывают предназначен для специальных целей и не может использоваться со стандартным ATX материнские платы. Таким образом, вы можете использовать большинство блоков питания ATX12V с любая существующая или будущая материнская плата семейства ATX, но вы не можете использовать ATX старого образца 2.03 блок питания с материнскими платами, имеющими 4-контактный Разъем +12 В, также нельзя использовать блок питания ATX12V, в котором отсутствует 3.3V рельсы с материнской платой ATX, независимо от того, что материнская плата имеет 4-контактный разъем + 12VDC. По этой причине любые новые Блок питания ATX, который вы покупаете, должен быть совместимым с ATX 2.1 (ATX12V). который обеспечивает шину 3,3 В, что позволит этому источнику питания используется с любой современной материнской платой.

26.3.6 Разъемы питания NLX

Разъем основного источника питания NLX использует те же распиновки, цвета проводов и физические разъемы, что и Разъем основного блока питания ATX показан в Таблице 26-12. Спецификация NLX также определяет NLX Дополнительный разъем источника питания, показанный в Табл. 26-16. Этот разъем использует тот же физический разъемы и провод 22 AWG в качестве дополнительного разъема блока питания ATX описано в предыдущем разделе, но используются провода другого цвета. и немного другая распиновка.Цвета проводов стандартные.

Таблица 26-16. Разъем дополнительного источника питания NLX

1	белый	FanM		4	NC	Зарезервировано
2	синий	FanC		5	серый	1394
3	коричневый	Смысл		6	NC	Зарезервировано

Контакт 5 (1394) на этом разъеме аналогичен контакту 5 (1394 В) на разъеме Разъем ATX, а также подает напряжение на 1394 обесточенных устройства.Однако вместо использования контакта 4 в качестве пути заземления для 1394 напряжение, этот разъем оставляет контакт 4 неподключенным. Это кажется неразумным разделить путь заземления основной системы с обратным заземлением путь для нерегулируемого напряжения 1394 от контакта 5, особенно с контактом 4 сидит там так очевидно неиспользованный. Если вы понимаете причину эта разница, дайте нам знать.

26.3.7 Разъемы питания SFX / SFX12V

Разъем SFX Baseboard Connector использует те же распиновки, цвета проводов и физические разъемы, что и у ATX Разъем основного источника питания показан в Таблице 26-12, за одним или двумя исключениями:

• Контакт 9 (+ 5V _SB ) — дополнительный сигнал для SFX источники питания.Если он присутствует, он позволяет материнской плате управлять блок питания, как и у ATX и NLX. Если контакт 9 не подключен, источник питания должен управляться стандартным выключателем переменного тока.

• Контакт 18 (-5VDC) не подключен к источникам питания SFX, потому что -5VDC требуется только для слотов расширения ISA, которые не поддерживаются SFX-системы.

Источники питания SFX12V (но не блоки питания SFX) также включают Разъем ATX12V, описанный ранее.

Спецификация SFX определяет требуемый коннектор управления SFX, показанный в Таблице 26-17. Этот разъем использует тот же физические разъемы и провод 22 AWG в качестве дополнительного питания ATX и NLX Разъемы питания, описанные в предыдущих разделах, но имеют только одно соединение FanON / OFF, которое соответствует FanC. Цвет провода стандарт.

Таблица 26-17. Разъем управления SFX

1	NC	Зарезервировано		4	NC	Зарезервировано
2	синий	Вентилятор ВКЛ / ВЫКЛ		5	NC	Зарезервировано
3	NC	Зарезервировано		6	NC	Зарезервировано

26.3.8 Разъемы питания TFX12V

В Разъем основного питания TFX12V использует то же распиновка, цвета и размеры проводов, а также физические разъемы как ATX Главный разъем питания, показанный в Таблице 26-12, с одним исключение. Контакт 18 (-5VDC) не подключен к источникам питания TFX12V. потому что -5VDC требуется только для слотов расширения ISA, которые не поддерживается системами TFX12V. Источники питания TFX12V также включают Разъем ATX12V, описанный ранее.

26.3.9 Разъемы источника питания к устройству

Мощность комплектующие предоставляют два типа разъемов для питания дисководов и другая внутренняя периферия:

Разъем периферийных устройств

Периферийный разъем , показанный на Рисунке 26-2, часто называют Molex. Разъем от техников. В кабеле используется Molex. Разъем PS-8981-04P или AMP 1-480424-0 или аналогичный и 18 AWG провода.Контакт 1, слева, если смотреть на лицевую панель разъема, несет +12 В и использует желтый провод. Контакты 2 и 3 — COM (земля) и используют черный цвет. провода. Контакт 4 — +5 В и использует красный провод.

Рисунок 26-2. Периферийный разъем

Разъем дисковода гибких дисков

Разъем флоппи-дисковода , показанный на Рисунке 26-3, часто называют Berg. Разъем , а также используется некоторыми другими типами приводов. (5.25-дюймовые дисководы гибких дисков используют больший разъем Molex, который также используется жесткие диски и другие диски). В кабеле используется AMP 171822-4. разъем или аналог. Провода 20 AWG. Контакт 1, слева, когда вы осмотрите лицевую панель разъема, имеет + 5В и использует красный провод. Контакты 2 и 3 COM (земля) и использовать черные провода. Контакт 4 — +12 В и использует желтый провод.

Рисунок 26-3. Разъем дисковода гибких дисков

Обратите внимание, что цвета проводов соответствуют одинаковым напряжениям на периферийном устройстве. Разъем и разъем дисковода гибких дисков, но распиновка точно такая же. наоборот.Собирая самодельный кабель, мы однажды поджарили диск предполагая, что распиновка была идентична, тем самым помещая + 12 В на + 5 В. устройство.

Количество и тип предоставленных разъемов для устройств: слабо связано с форм-фактором и номинальной мощностью источника питания поставлять. Как правило, блоки питания с низкой номинальной мощностью и те предназначены для небольших корпусов, имеют меньше разъемов для устройств, иногда всего три. Источники питания с более высокими номинальными мощностями и предназначены для больших корпусов в корпусе Tower, предоставляют больше разъемов для устройств, иногда целых дюжины.Пока вы не превышаете мощность емкость источника питания, вы можете свободно клонировать разъемы устройства, добавляя Y-разветвители, которые можно купить за пару долларов в любом компьютерный магазин.

Жесткие диски Serial ATA используют другой разъем питания. По состоянию на июль 2003 г. мало блоков питания предоставьте этот разъем, поэтому единственный вариант — использовать переходной кабель для питания приводов Serial ATA от стандартного периферийного устройства Molex разъем.Мы ожидаем, что разъемы питания Serial ATA станут все чаще встречается в источниках питания, поставленных после июля 2003 г., и в начале 2004 г. почти все блоки питания, вероятно, будут включать последовательный порт. Разъемы питания ATA.

26.3.10 Разъемы питания главного выключателя питания

Desktop / AT и Desktop / BAT power расходные материалы имеют встроенный лопаточный переключатель для включения и выключения питания. ATX и блоки питания варианта ATX редко имеют физический выключатель питания потому что они включаются и выключаются материнской платой.Некоторая мощность ATX У источников питания есть кулисный переключатель на задней стороне источника питания, который полностью отключает источник питания от сети. Это может быть полезно, потому что альтернативой является отключение кабеля питания, когда вам нужно убить всю мощность системы, в том числе + 5V _SB , который обычно присутствует всегда.

Блоки питания

Tower / AT и Tower / BAT не имеют встроенного основного источника питания выключатель. Вместо этого у них есть четыре провода питания, которые подключаются к кнопка или тумблер на корпусе, как показано на рисунке 26-4.Эти провода, обычно белые, черные, синий и коричневый передают сетевое напряжение переменного тока к источнику питания.

Рисунок 26-4. Типовые соединения для выключателя питания Tower / AT или Tower / BAT

Хотя эти четыре цвета проводов относительно стандартные, разные переключатели требуют их подключения по-разному. Эти провода несут полные сетевое напряжение, которое может вас убить, поэтому никогда не работайте с ними без предварительного отключения основного силового кабеля от источника питания поставлять.Неправильное их подключение также может повредить блок питания и компьютер, поэтому никогда не используйте метод проб и ошибок или догадки про какой провод куда идет. Связаться с корпусом и блоком питания производители, чтобы проверить это. Поскольку эти провода несут высокое напряжение, мы рекомендуем использовать изоленту для изоляции соединений.

26.3.11 Сравнение реальных источников питания

Списки в таблице 26-18 выход напряжением трех номинальных 350-ваттных ATX12V мощностью запасы.Power & Cooling Turbo Cool 350 ATX / ATX12V — это устройство премиум-класса с розничной ценой около 65 долларов США; Antec SL350 — это фирменная единица, которая продается примерно за 45 долларов; компания Sparkle Power Inc. (SPI) FSP350-60BN — еще одно устройство известной марки, которое продается по цене около 50 долларов. Мы также хотели бы сравнить безымянную мощь Тихоокеанского региона. поставка, но найти технические характеристики для таких агрегатов невозможно, вероятно, потому что они так сильно различаются от одной партии к другой. другое, что никто не мешает их тестировать.

Три основных шины напряжения: + 3,3 В, + 5 В и + 12 В. Обратите внимание, что, хотя для всех источников питания указаны отдельные максимальные выходы для + 3,3 В и + 5 В, они также отмечают максимальный комбинированный выход + 3,3 В и + 5 В? 215 Вт для блока питания и охлаждения ПК, 230 Вт для Antec и 220 Вт для блока SPI. Однако Antec единственная указание максимального комбинированного выхода на шинах + 3,3 В, + 5 В и + 12 В.

Таблица 26-18. Сравнение мощности трех блоков питания номинальной мощностью 350 Вт

+3.3 В постоянного тока	1%	28	92,4	5%	28	92,4	4%	28	92,4
+ 5 В постоянного тока	5%	32	160	5%	35	175	5%	32	160
Максимальная комбинированная мощность: 3.3 + 5			215			230			220
+ 12В постоянного тока	5%	15	180	5%	16	192	5%	15	180
Максимальная комбинированная мощность: 3.3 + 5 + 12			н / д			330			н / д
-5 В постоянного тока	5%	0,3	1,5	10%	0.5	2,5	5%	0,3	1,5
+ 5В SB	5%	2	10	5%	2	10	5%	2	10
-12 В постоянного тока	5%	0.8	9,6	10%	0,8	9,6	10%	0,8	9,6
Общая номинальная мощность			453,5			481.5			453,5
Общая поставляемая мощность			416,1			352,1			421,1

Основные отличия этих блоков питания следующие:

Общая номинальная мощность

Наиболее очевидная разница в общей номинальной мощности.Просто добавление мощности на отдельных рельсах говорит нам, что ПК Блоки Power & Cooling и SPI имеют суммарную мощность 453,5 Вт, в то время как Antec заметно выше — 481,5 Вт. Однако эта мера бессмысленна, потому что мощность, выдаваемая на одном рельсе, может быть ограничена количество потребляемой мощности на другой шине напряжения.

Суммарная поставляемая мощность

Для всех трех блоков питания общая доставляемая комбинированная мощность на +3.Рельсы 3V и + 5V связаны. Например, PC Power & Блок охлаждения может выдавать до 92,4 Вт при + 3,3 В и 160 Вт при + 5 В, но общая суммарная мощность на этих двух рельсах не может превышать 215 Вт. Это означает, что если вы потребляете 90 Вт на шине + 3,3 В, вы можете потребляют не более 125 Вт на шине + 5 В, даже если эта шина рассчитана на максимум 160Вт. Помимо ограничения комбинированного + 3,3В / + 5В рисунок, блок Antec также ограничивает комбинированное потребление + 3,3 В / + 5 В / + 12 В до максимум 330 Вт.Принимая во внимание эти комбинированные ограничения, мощность ПК И блоки охлаждения, и блоки SPI теоретически могут обеспечить более 400 Вт, в то время как блок Antec ограничен максимум 352,1 Вт.

По сути, это означает, что Antec не может доставляет 350 Вт, если вы не можете загрузить шины + 3,3 В, + 5 В и + 12 В в комбинация с максимальными или очень близкими к ним значениями. Это не может случиться с реальной системой. Вместо этого у вас может быть один или два рельсы загружены до их индивидуальных пределов, в то время как другая шина напряжения имеет большой запас.Имея много неиспользованных + 12В, для Например, ничего хорошего, если вам действительно нужно больше + 3,3 В.

И наоборот, блоки питания и охлаждения ПК и SPI больше гибкость, потому что они налагают меньше ограничений на комбинированную мощность. Хотя каждый из них способен обеспечить мощность более 400 Вт, они конечно, по-прежнему рассчитаны на блоки питания мощностью всего 350 Вт. Различия между ними и подразделением Antec заключается в том, что они не ограничивают комбинированная мощность + 3,3В / + 5В / + 12В.Это означает, что если в системе есть очень высокое потребление +12 В (например, в быстрой системе Pentium 4), мощность источник питания может накачивать столько + 3,3 В и + 5 В, сколько необходимо, в пределах своего общий лимит 350 Вт.

Помните, что номинальная мощность сильно зависит от температуры какой рейтинг сделан. Мы знаем, что мощность и охлаждение ПК устройство было оценено при реалистичных 40 ° C. Мы понятия не имеем, что температура Antec или SPI, использованная для их тестирования, но 25º C кажется отраслевым стандартом.Проверен номинальный блок питания 350 Вт. при 25 ° C фактически обеспечивает примерно такую ​​же мощность, как и Блок питания 230 Вт при температуре 40 ° C.

Постановление

Блоки питания и охлаждения ПК и SPI находятся в пределах ATX / ATX12V. спецификации для регулирования на всех шинах напряжения. Блок Antec не ATX-совместимый, потому что его регулировка нагрузки 5% на + 3,3 В постоянного тока меньше более строгие, чем требуемые ATX 4%.На практике Antec устройство, скорее всего, будет работать нормально, но его плохое регулирование + 3,3 В вызывает беспокойство. Блок SPI регулируется в ATX технические характеристики. Блок питания и охлаждения ПК соответствует требованиям ATX требования на каждом рельсе и значительно превышают их на критических + 3.3V рейка. Точное регулирование напряжения является ключом к стабильности системы, поэтому мы знаем, какой из этих блоков питания мы бы выбрали.

Более тонкий аспект номинальной мощности — это нагрузка компонентов.А источник питания премиум-класса может обеспечивать номинальную мощность при управлении компоненты только на 50% от их номинальной мощности; бренд среднего уровня блок питания может обеспечивать мощность, близкую к номинальной, во время движения компоненты на 70% от их номинальной мощности. Безымянный источник питания скорее всего, не будет иметь номинальной мощности и будет приводить его компоненты на 100% (или даже более) от их номинальной способности выполнять так.

Загрузка компонентов имеет два важных аспекта.Во-первых, компоненты, управляемые на долю своей номинальной мощности, вероятно, превысит их проектный срок службы значительно, в то время как те, которые работают на (или выше) их установленные ограничения, вероятно, будут недолговечными. Во-вторых, компонент то есть «бездельничать», скорее всего, работать намного лучше, чем тот, который движется на уровне или выше своего проектная мощность. Например, компоненты, рассчитанные на питание + 3,3 В и загруженные на 50% мощности, вероятно, будут обеспечивать бесперебойную подачу 3,3 В; те при 100% мощности может поставить 3.3В номинальное, но фактическое напряжение может значительно отличаться. К сожалению, если не считать разборки блок питания (никогда не бывает хорошей идеей) и проверка количества, размера, и качество компонентов, это единственное, что вы можете сделать, чтобы убедитесь, что в выбранном вами источнике питания используются хорошие компоненты, чтобы купите хороший фирменный блок питания.

Сравнение полных спецификаций для этих трех блоков питания поворотов другие отличия, не указанные в таблице, различной значимости.Например, время удержания блока питания и охлаждения ПК составляет 20 секунд. мс, что является минимумом, необходимым для соответствия требованиям ATX. Время удержания блока SPI задано как «16,6 мсек. минимум », а у Antec не указано, что означает, что технически ни одно из этих устройств не является ATX-совместимым. по перечисленным спецификациям. Точно так же время задержки PWR_OK единицы Antec и SPI указаны как 100-500 миллисекунд, что технически соответствует требованиям ATX, но намного уступает специфическая задержка PWR_OK в 300 миллисекунд, указанная для питания ПК & Блок охлаждения.

Не путай время удержания с задержкой PWR_OK. Время удержания определяет продолжительность какая выходная мощность остается в пределах спецификации после того, как входная мощность потеряно, как при мерцании мощности. Время задержки PWR_OK относится к тому моменту, когда источник питания включен, и указывает задержку между временем все шины напряжения начинают подавать стабильное напряжение и время блок питания подает сигнал PWR_OK (Power Good) на системная плата.Предсказуемая задержка PWR_OK имеет решающее значение для времени последовательность загрузки.

Короче говоря, есть очень реальные различия между источниками питания, даже если они имеют одинаковые номинальные характеристики. Блок питания и охлаждения ПК — это превосходный блок питания, который подавать чистую, точно регулируемую мощность даже при работе на номинальной мощность, и вряд ли выйдет из строя, даже если используется 24X7 в номинальном выходная мощность. Блок SPI — очень хороший источник питания, скорее всего, надежно работать в менее требовательных приложениях.Блок Antec относительно плохо регулируется, особенно по сравнению с питанием ПК & Холодильный агрегат, и подходит только в том случае, если система стоимость очень важна. (Справедливости ради отметим, что Antec SL350 — это экономичный блок питания, который Antec производит лучшие блоки питания, включая превосходную серию TruePower.) лучшее, что вы можете сказать для безымянных юнитов, это то, что мощность, вероятно, будет выходят из них, хотя сколько, насколько хорошо регулируются и как долго сомневаешься.

Проблемы совместимости для блоков питания ATX и материнских плат

Проблемы совместимости для блоков питания ATX и материнских плат

---

Проблемы совместимости блоков питания ATX и материнских плат

Когда ATX был первоначально представлен, был только один вид мощности ATX. поставлять. Если у вас был блок питания ATX и материнская плата ATX, тогда вы соединил их вместе, и они заработали. По крайней мере, они сделали, если блок питания доставил достаточно мощности.Тогда жизнь ATX была простой. В настоящее время все немного сложнее. Теперь вы можете получить блок питания ATX и ATX. материнская плата и заканчиваются несовпадающими разъемами. Даже если разъемы совпадают, вы все равно можете столкнуться с проблемами, даже если питание кажется, что источник питания имеет достаточную мощность. Эта страница знакомит вас с вопросы, которые необходимо учитывать, чтобы максимально увеличить вероятность того, что блок питания ATX и материнская плата будут работать вместе правильно. Информация ниже — это всего лишь резюме.Зеленые ссылки предоставляют более подробную информацию по теме.

Кабели питания материнской платы

Стандарт ATX имеет две разные версии основного кабеля питания: оригинальный 20-контактный кабель , а более новый 24-контактный кабель . 24-контактный кабель — это всего лишь 20 штыревой кабель с 4 дополнительными проводами, добавленными на конец для обеспечения дополнительного тока. Если основной кабель питания блока питания и главный разъем питания материнской платы имеют одинаковое количество контактов, тогда они (конечно) отлично подходят друг к другу.Но что будет, если они не совпадают? если ты подключите 24-контактный кабель питания к 20-контактной материнской плате , затем будут работать нормально, но вы часто не можете заставить их физически соответствовать друг другу потому что что-то мешает. Если они не подходят друг другу, вы можете получите переходной кабель, который преобразует 24-контактный кабель питания в 20-контактный. Вы всегда можете подключите 20-контактный кабель питания к 24-контактному материнская плата , но будет ли она работать в долгосрочной перспективе, зависит от сколько тока потребляет ваша материнская плата.Эти дополнительные 4 контакта обеспечивают больше допустимая нагрузка по току. Подключение 20-контактного кабеля к 24-контактной материнской плате может натянуть 20 контактов, которые вы используете. Если материнская плата слишком много тянет ток, то он перегреет разъем, который может сжечь или расплавить его. Там — это адаптеры, которые преобразуют 20-контактные кабели в 24-контактные кабели, но они не решает проблему и может вызвать собственные проблемы. Многие новые блоки питания поставляются с Кабель питания 20 + 4 с 24-контактным разъемом, который можно разделить на две части: часть с 20 булавками и часть с 4 булавками.Такая сила кабель полностью совместим как с 20, так и с 24-контактными материнскими платами. Если ты Покупая новый блок питания, попробуйте купить его с кабелем питания 20 + 4.

Кабели питания процессора 12 В

Раньше для питания процессоров использовался 20-контактный основной кабель питания. Практически все текущие Материнские платы питают свой ЦП с помощью кабеля питания ЦП на 12 В. Есть два виды: 4-контактный кабель 12 В и г. Кабель 8-контактный 12В . 4-контактный кабель часто называют кабелем P4. (хотя это очень плохая репутация), а 8-контактный кабель называется EPS12V. кабель.Вы должны подключить кабель к этому разъему материнской платы, иначе ЦП не получают энергии. Правила совместимости между 4 и 8-контактными разъемами имеют много общего с правилами для разъемов 20 и 24 контакта. Лучший выбор состоит в том, чтобы вставить 4-контактный кабель в 4-контактный разъем, 8-контактный кабель в 8-контактный разъем, или кабель 4 + 4 в любой разъем. Вы можете получить переходники который преобразует различные типы кабелей питания как в 4-контактные, так и в 8 штыревые кабели на 12 В. Ты можешь вставьте 4-контактный кабель 12 В в 8-контактный материнская плата , и иногда она будет работать правильно, но другие раз он вообще не работает или сгорит / расплавит разъем.Как и при подключении 24-контактный кабель в 20-контактный разъем материнской платы, вы можете подключить 8-контактный кабель в 4-контактный разъем и оставьте 4 контакта свисающими с конца, но вы могут также возникнуть те же проблемы с вещами, мешающими его установке. Это будет работать нормально, если он подходит. Если вы покупаете новый блок питания, тогда Самый безопасный выбор для дальних перевозок — купить кабель с кабелем питания 4 + 4, потому что он совместим как с 4-, так и с 8-контактными разъемами.

Дополнительный кабель питания

Кабель, с которым вы вряд ли столкнетесь, — это 6-контактный разъем AUX .Некоторые старые материнские платы AMD с двумя процессорами есть их. Если материнской плате требуется этот разъем, вам необходимо получить блок питания, который обеспечивает один. Большинство современных блоков питания не имеют вспомогательных кабелей и адаптеров вспомогательного кабеля, по-видимому, не существует (если вы не разбираетесь в паяльник и можно собрать самостоятельно).

Где большая часть нагрузки? 3,3 / 5 вольт или 12 вольт?

Как компьютер использует энергию претерпел множество изменений по сравнению с лет . Старые машины потребляли большую часть энергии от 3.Шина 3/5 вольт. Поскольку Athlon 64 и Pentium 4, компьютеры потребляли большую часть своей энергии от шины 12 В. Старые блоки питания обеспечивали большую часть своей мощности на 3,3 / 5 вольт. рельс и новые поставки доставляют его на шину 12 вольт. В результате вам понадобится быть осторожным, когда подключить старый блок питания к новому компьютеру или новое питание в старый компьютер . Если ты знаешь, что сила блок питания не будет использоваться в более старом компьютере, тогда вы можете использовать ATX12V 2.0 или новый блок питания, который выдает большую часть своей мощности на шину 12 вольт и небольшая мощность (менее 150 Вт) на 3.Шина 3/5 вольт. Если тебе надо блок питания для старого компьютера, тогда вы можете использовать ATX12V 1.3 или более ранний блок питания, который обеспечивает большую часть своей мощности на 3.3 / 5. Есть также много новых блоков питания ATX12V 2.0 или новее, которые обеспечивают достаточное мощность на 12 вольт для новых компьютеров, а также достаточная мощность на 3,3 / 5 для старых компьютеров. Это лучшие материалы, потому что они обеспечивают достаточно мощность для всех видов машин.

Неизвестные соображения

Если вас легко беспокоят, вы можете пропустить этот абзац.Большинство упомянутые здесь вещи либо более подробны, чем вам нужно знать, либо проблемы, которые возникают редко. Но эти вопросы перечислены для тщательного изучения. типы там (вы знаете, кто вы). Если вы изучали власть то вы, наверное, заметили, что новые обычно идут с двойным 12 вольт рельсы. Иногда бывает три или даже четыре планки по 12 вольт. Этот предмет несколько 12-вольтных шин сложнее, чем вы думаете . А если у вас есть несколько источников питания на 12-вольтовую рейку в очень мощном компьютер, то вам, возможно, придется иметь дело с рельс Проблемы с балансировкой .Вы можете иметь Проблемы с перекрестной загрузкой с некоторыми источниками питания, если вы получаете несбалансированное количество мощности от шин 3,3 / 5 вольт и 12 вольт. Вы даже можете попасть в беду, если вы тоже ничья малая мощность .

---

Авторские права и копия с 2005 по 2007 год, Марк Аллен

Как заменить блок питания

Один вопрос, который мне часто задают: «Как проверить контур жидкостного охлаждения?» Обычно я говорю им, чтобы они просто перепрыгнули через блок питания и запустили насос, чтобы убедиться, что ваше оборудование будет в безопасности в случае утечки.Тем не менее, это часто вызывает больше вопросов, главный из которых — «Как переключить блок питания?» К счастью, это очень просто, и в этом руководстве я покажу вам два способа сделать это.

Прыгающий блок питания может использоваться для нескольких целей: для тестирования контура жидкостного охлаждения, запуска автомобильной стереосистемы, питания светодиодов, почти для чего угодно. По сути, вы просто обманываете блок питания, заставляя его думать, что вы нажали кнопку питания своей системы и включили ее. Некоторые люди даже используют этот метод для запуска систем с двумя блоками питания, разделяя нагрузку на один блок питания, питающий материнскую плату и графический процессор, например, как обычно, а второй блок питания прыгнул и запитал все остальное.Для нас основное использование — это питание помпы при тестировании пользовательских контуров. Если он протекает, остальная часть системы не будет иметь питания, так как она не будет подключена, и ваше дорогое оборудование будет в порядке (если вы, конечно, правильно высушите его).

Прежде всего, о нескольких вещах, которые следует запомнить. Когда вы обычно используете блок питания, питание включается только тогда, когда вы нажимаете кнопку питания на корпусе. Эта кнопка питания прикреплена к материнской плате, и именно она сообщает блоку питания о необходимости включения питания через определенный контакт на основном 24-контактном разъеме.Когда вы подключаете блок питания, как только вы соединяете необходимые контакты вместе, блок питания включается, поэтому убедитесь, что вы выключили блок питания на стене или с помощью переключателя на задней панели самого блока питания.

Первый метод, который мы рассмотрим, — это «тест со скрепкой». Как следует из названия, все, что вам нужно, — это скрепка или проволока. Это определенно самый дешевый вариант, и его можно сделать довольно быстро. Я всегда разрезаю скрепку / проволоку так, чтобы она была длиной около 60 мм.По правде говоря, он может быть сколь угодно коротким или длинным, но чем он меньше, тем меньше вероятность того, что он выйдет из строя.

Затем согните проволоку так, чтобы она выглядела так; Это действительно так просто. Вы готовы к работе!

Теперь вы просто вставляете провод в 24-контактный разъем, который идет от вашего блока питания. Вы ДОЛЖНЫ подсоединить провод к четвертому контакту слева, если смотрите прямо в разъем с зажимом сверху и проводами, ведущими от вас.Если вы используете более старый или недорогой блок питания, вы также можете легко идентифицировать этот контакт как единственный, к которому подключен зеленый кабель. Однако современные и более дорогие блоки питания теперь обычно имеют кабели с индивидуальной оплеткой и одинакового цвета (как вы можете видеть выше), поэтому этот метод не всегда доступен. В любом случае, этот контакт является датчиком PS_ON, который сообщает блоку питания, что он подключен к материнской плате и что можно подавать питание.

Теперь другой конец провода должен перейти к заземляющему проводу, чтобы замкнуть цепь.Вот где некоторые люди путаются, проверяя, как подключать блок питания, потому что разные люди используют разные провода заземления в своих объяснениях. На 24-контактном кабеле имеется восемь различных заземляющих проводов, и можно использовать любой из них. Если у вас есть разъем старого типа с разноцветными проводами, вы можете идентифицировать контакты заземления как те, к которым их соединяют черные провода. Два контакта по обе стороны от PS_ON работают нормально (см. Первые два изображения выше), но некоторые люди идут по диагонали, как на последнем изображении выше.Помните, что как только вы подключите два контакта, блок питания начнет питать все, что подключено, поэтому заранее убедитесь, что он отключен от стены или сзади блока питания. Когда вы щелкаете выключателем со скрепкой на месте, она включается. Прикосновение к скрепке на самом деле не повредит вам, но помните, что вы не выбьете ее случайно.

Второй вариант немного аккуратнее и намного лучше, если вы создаете несколько систем или хотите что-то более постоянное.Вам понадобится провод, несколько штекерных клемм ATX и штекерный разъем ATX. Да, этот называется штекерным разъемом, хотя разъем блока питания в него входит. Он получил свое название от клемм, которые в него помещаются. Если сомневаетесь, просто посмотрите, как выглядит ваш 24-контактный разъем, и получите противоположный разъем. Он должен выглядеть так, как на вашей материнской плате.

Обрежьте проволоку так, чтобы она была длиной около 60 мм, точно так же, как мы сделали со скрепкой. Затем возьмите пару штыревых клемм, снимите с провода несколько мм изоляции и обожмите клеммы до конца провода.

Убедитесь, что вы используете контакт PS_ON и контакт заземления (как описано выше), и вставьте провод в штыревой вывод. Теперь у вас есть небольшой симпатичный инструмент, который позволит вам легко протестировать блок питания. Он полностью изолирован и не может быть легко сбит во время тестирования, так как удерживается на месте зажимом, а клеммы надежно закреплены.

Эти перемычки блока питания можно купить всего за 2 фунта стерлингов (без учета доставки), поэтому они действительно экономически эффективны только в том случае, если у вас уже есть инструменты или вы собираетесь заказать много расходных материалов.Это обошлось мне менее чем в 1 фунт стерлингов и заняло несколько секунд, так что, если у вас уже есть оборудование, это определенно дешевле.

Итак, теперь вы можете запитать помпу, светодиоды или что-либо еще, не подавая питание через материнскую плату — победитель! Обязательно соблюдайте осторожность, и если у вас есть вопросы, просто задавайте их!

Распиновка дешевого блока питания Atx, распиновка распиновки блока питания Atx на сайте Alibaba.com

Распайка выводов блока питания Atx, распайка выводов блока питания Atx онлайн на Alibaba.com Home ›(593506 результатов)

ATX 24pin to molex 4pin, IGRACE Atx Power Supply Adapter 4 pin ATX 24pin to Molex 4pin Dual PSU Power Supply Starter

7.99

Sparkle Power Inc. Power SPI220LE Flex ATX & ATX12V Power Supply

$ 50,88

Cables To Go 35521 5. 5-дюймовый 24-КОНТАКТНЫЙ ИСТОЧНИК ПИТАНИЯ ATX К 20-КОНТАКТНОМУ АДАПТЕРУ ПЛАТЫ КАБЕЛЯ

ПФК

72 доллара США.99

StarTech.com 500 Вт ATX12V 2.3 Блок питания 80 Plus с активным P … (ATX2PW500WH) —

$ 74,68

9daysminer Блок питания ATX 4-контактный удлинительный кабель ЦП M / F — 8 дюймов

null

Sparkle Power SPI220LE Источник питания Flex ATX и ATX12V

$ 55,52

Адаптер для нескольких источников питания, адаптер для двух блоков питания Add2PSU ATX 24Pin — Molex 4Pin Адаптер для платы Multi Power Synchronous Starter Board для горнодобывающей промышленности

8.0

StarTech.com Сменный компьютерный блок питания для ПК ATX 300 Вт ATX 300 ATXPOWER300

34,21

StarTech.com Сменный компьютерный блок питания ATX 250 Вт для ПК — ATXPOWER250

135,59

Z3-ATX-200 Модуль питания 200 Вт, высокий Питание 24-контактный mini-ITX DC ATX с широким диапазоном входных напряжений 16–24 В постоянного тока [PicoPSU]

43,53 доллара США за штуку

Многофункциональный цифровой ЖК-ПК Компьютер ПК ЖК-тестер источника питания ATX / BTX / ITX / TFX 20 24-контактные 4 SATA HDD тестеры

9 долларов США.48 / штука

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения Получите расценки по индивидуальным запросам Позвольте подходящим поставщикам найти вас Заключить сделку одним щелчком мыши Настройка обработки апелляций 1000 предприятий могут предложить вам предложение Более быстрый ответ скорость 100% доставка гарантирована

Блок питания компьютера (внутренний) — ATX — AC 115/230 В — 300 Вт — 9 выходных разъемов

34.21

Startech.com ATXPOWER250 Блок питания ATX 250 Вт

30,25 $

Startech dot com StarTech dot com 250 Вт ATX Сменный блок питания ПК 2 …

$ 57,49

Apex AL-A300ATX 300 Вт ATX5 12 В импульсный блок питания

$ 24,29

Startech dot com StarTech dot com 300 Вт ATX Запасной компьютерный блок питания для ПК 2 …

$ 66,89

Блок питания In Win Ip-Ad160-2 Atx12v «Prod.Тип: Корпуса и блоки питания / Блоки питания 380 Вт и ниже »

60,99

Блок питания Thermaltake TR2 ATX12V и EPS12V

$ 89,51

C2G / Cables To Go 35520 ATX 20-контактный блок питания к 24-контактному кабелю адаптера материнской платы ( 5,5 дюйма)

6,76

StarTech.com Professional 300 Вт ATX компьютерный блок питания ПК ATX 300 ATXPOW300PRO

null

M4-ATX Корпус блока питания для автомобильного ПК Совместимость с Cyncronix M4-ATX 250w Monster Car PC 6 -30V DC-DC из мини-бокса

15.00

Sparkle Power SPI270LE Flex ATX и ATX12V Блок питания

73,86 $

Многофункциональный цифровой ЖК-ПК Тестер блока питания компьютера ATX / BTX / ITX / TFX 20 24 PIN 4 SATA HDD Testers

9,48 долларов США / кусок

StarTech.com Профессиональный компьютерный блок питания ATX 350 Вт ATX 350 ATXPOW350PRO

null

Cables To Go 35520 5. 5-дюймовый 20-контактный блок питания ATX ДЛЯ 24-КОНТАКТНОГО КАБЕЛЯ АДАПТЕРА материнской платы

$ 17.13

Комплект блока питания Morex 60 Вт: 20-контактная плата ATX DC-DC с адаптером переменного / постоянного тока 60 Вт

53,95

Блок питания Corsair Ax760 Atx — 760 Вт полностью модульный блок питания с сертификатом 80 Plus Platinum — 110 В переменного тока, 220 Входное напряжение переменного тока — Внутреннее — Модульное — Поддерживается Ati Crossfire — Поддерживается Nvidia Sli «Категория продукта: Электрооборудование / блоки питания»

204,32

StarTech.com ATXPW350DELL 350W ATX Блок питания для компьютеров Dell

$ 68.51

Startech.com Atxpower300 300w Atx Power Supply

$ 37,62

Вас также может заинтересовать:

Примечание: статьи, изображения, новости, мнения, видео или информация, размещенные на этой веб-странице (за исключением всей интеллектуальной собственности, принадлежащей от Alibaba Group на этой веб-странице) загружаются зарегистрированными участниками Alibaba. Если вы подозреваете какое-либо несанкционированное использование ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: ali-guide @ service.alibaba.com.

Руководство NFG по ремонту блока питания X68000

Компьютеры серии X68000 от Sharp просто потрясающие. Во времена ST + Amiga компьютер Sharp на базе Motorola 68000 ходил по кругу вокруг них обоих. На самом деле нет никаких сомнений, что дело в лиге впереди. Большой недостаток — нестабильный блок питания — они умирают много , и напрямую не совместимы ни с одним другим блоком. Поскольку в X68k использовалось мягкое питание, как в вашем современном ПК-совместимом, вы можете легко найти источники питания, которые будут работать, но обычно они в два или три раза больше, чем вы хотите.Кроме того, вам понадобится пара мелких деталей, чтобы задействовать таймерное отключение питания, которое используют блоки питания X68k, а блоки ATX — нет. Один дешевый чип и резистор, немного пайки, и готово. Эта информация относится ко всем моделям X68000. На рисунках ниже изображена операция на XVI, но ниже приведены данные для всех моделей.

Этот документ разделен на две части: теория и пример. Базовый план включает в себя удаление оригинального блока питания и установку на его место нового (но явно большего размера) блока питания ATX.Есть две ошибки:

Попался 1: Полярность сигнала питания изменена, поэтому вам понадобится инверторная ИС (74HC04) и резистор (4,7 кОм). Вы подключите их, как показано ниже.

Попался 2: Новый блок питания займет место, ранее зарезервированное для жесткого диска, поэтому, если у вас есть внутренний жесткий диск, вы в значительной степени недовольны. С другой стороны, если у вас его еще не было, вы не пропустите — X68k использовал специальный разъем питания для HD, который вы, вероятно, никогда не найдете так далеко в будущем, поэтому вы занимаетесь свободным местом ». d, наверное, никогда не использовал.

Оригинальная схема подключения питания — просто, не так ли?

Теперь, как вы можете видеть выше, здесь не так уж много. Общее количество подключений может незначительно отличаться в зависимости от модели. Разъем Main отличается в зависимости от модели — существует пять типов основных разъемов (подробно описаны ниже). Ниже показаны разъемы, которые вы найдете внутри вашей системы и на блоке питания ATX. Обратите внимание, что цвета проводов могут дублироваться для разных функций на сторонах ATX + X68. Не позволяйте этому сбивать вас с толку, вы можете пожалеть об этом.Вот и разъём ATX — цвета всегда одинаковые. Вот как выглядит схема 7404, это действительно просто. «Sb» означает резервное питание. Блок питания всегда подает немного энергии в систему, и при получении сигнала PwrOn запускает весь блок.

Простая схема.
Вышеупомянутая логика проста. 5vsb от блока питания ATX подключается как к микросхеме, так и к X68k. Резистор подключает контакт 14 к контакту 1, а также к сигналу X68k PowerOn.Контакт 2 микросхемы инвертирован и подключается к сигналу PowerOn от блока питания ATX. Все остальные разъемы имеют одинаковое напряжение, и вы можете сопоставить их с напряжениями от основного разъема ATX или меньших разъемов привода. Единственное напряжение, которое вы не можете получить от меньших разъемов, составляет -12 В, оно присутствует только на основном разъеме ATX.

Как вы можете видеть на изображении ниже, исходный блок питания представляет собой блок странной формы, адаптированный к системе:

Старый процессор (с подсветкой)

Сначала удалите старую поставку.Это довольно просто — он удерживается тремя большими винтами, и после снятия весь блок питания просто выпадает, за исключением того, что он прикреплен к системе. Откройте блок питания и отключите питание переменного тока внутри, черные и белые провода, подключенные к печатной плате питания, можно легко удалить. Обрежьте все провода, идущие от блока питания к X68k, как можно ближе к печатной плате (с большим количеством проводов легко работать). Сохраните верхнюю часть БП и выбросьте нижнюю часть с печатной платой + толстый алюминиевый корпус.У вас должно получиться что-то вроде этого:

Старого блока питания больше нет. Незакрепленные провода были отрезаны внутри блока питания.

У вас есть два варианта: вы можете установить новый тонкий блок питания ATX (около 50 долларов в Акихабаре, YMMV) или вы можете использовать уродливую внешнюю коробку с проводами, входящими в корпус. Если вы выбрали последнее, пропустите следующий шаг. Вам нужно будет разрезать верхнюю часть корпуса, чтобы разместить новый блок питания, и вам понадобится дремель или другой режущий инструмент. Я сделал только один надрез, вертикальный ближе к центру, и быстро отшлифовал слева направо по верхнему углу, что позволило очень легко сгибать его вперед и назад, пока он не выскочит, оставив чистый срез.Эта панель не стыкуется с правой стороны, поэтому резка не требуется. Выбранный мной блок питания имел два монтажных отверстия, поэтому я просверлил два соответствующих отверстия в верхней части корпуса, чтобы его можно было прикрутить болтами.

На следующем рисунке я подбирал размер, чтобы убедиться, что у меня есть место для прокладки кабелей и т. Д. Как вы можете видеть, это было почти идеально. Для записи я использовал блок питания Seventeam micro-ATX. (Я положу сюда модель #, как только найду коробку).

На этом изображении показана почти полная трансплантация с новым блоком питания ATX на месте и всеми проводами, спаянными вместе.Один из зеленых термоусадочных шариков содержит микросхему и резистор, а другой скрепляет несколько незакрепленных проводов, которые мне не нужны. Там много неиспользуемых проводов, у блока питания ATX были разъемы и проводка для шести приводов, и они мне совсем не понадобились (хотя для удобства я использовал один). Вы можете безопасно сократить их до самого блока питания, чтобы упростить электромонтаж.

Чтобы подать питание на новый блок питания, я вытащил розетку переменного тока из блока ATX, снял разъем и припаял эти провода непосредственно к черным + белым проводам, идущим от оригинального выключателя питания.Это означает, что исходный внешний выключатель питания по-прежнему работает, как и планировалось.
