Разъем для подключения. Разъемы и штекера для электроники: виды, особенности и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают типы разъемов для электронных устройств. Как выбрать подходящий разъем для подключения. На что обратить внимание при выборе разъема. Где используются различные виды разъемов и штекеров.

Содержание

Основные термины и характеристики разъемов

При выборе и использовании разъемов важно понимать их ключевые характеристики и термины:

Пол разъема — «папа» (штекер) или «мама» (гнездо)
Полярность — возможность подключения только в одном положении
Контакты — металлические элементы для электрического соединения
Шаг — расстояние между центрами соседних контактов
Циклы сопряжения — допустимое количество подключений/отключений
Способ крепления — монтаж на плату, панель и т.д.
Компенсатор натяжения — элемент для снятия механической нагрузки с контактов

Знание этих параметров поможет правильно подобрать разъем для конкретной задачи.

Разъемы для подключения дисплеев и видеоустройств

Для передачи видеосигнала используются специализированные разъемы:

VGA (D-Sub)

Старый аналоговый разъем для подключения мониторов. Постепенно вытесняется цифровыми интерфейсами.

DVI

Цифровой видеоинтерфейс, обеспечивающий более высокое качество изображения по сравнению с VGA. Бывает в вариантах DVI-D (только цифровой), DVI-A (только аналоговый) и DVI-I (комбинированный).

HDMI

Современный мультимедийный интерфейс для передачи цифрового видео и звука высокого качества. Наиболее распространенные разновидности:

HDMI Type A — полноразмерный разъем для ТВ, ноутбуков
HDMI Type C (Mini HDMI) — для планшетов, фотоаппаратов
HDMI Type D (Micro HDMI) — для смартфонов и других мобильных устройств

Разъемы для подключения периферийных устройств

Для соединения компьютера с внешними устройствами применяются различные интерфейсы:

USB (Universal Serial Bus)

Наиболее универсальный и распространенный интерфейс. Основные типы разъемов USB:

USB Type-A — стандартный плоский разъем
USB Type-B — квадратный разъем для принтеров
USB Mini-B и Micro-B — для мобильных устройств
USB Type-C — современный компактный разъем с возможностью двустороннего подключения

FireWire (IEEE 1394)

Высокоскоростной интерфейс, ранее использовался в устройствах Apple. В настоящее время практически вытеснен USB.

Thunderbolt

Интерфейс, разработанный Intel и Apple. Обеспечивает высокую скорость передачи данных и возможность подключения дисплеев. Современная версия Thunderbolt 3 использует разъем USB Type-C.

Разъемы для подключения аудиоустройств

Для передачи звукового сигнала применяются специальные аудиоразъемы:

Мини-джек 3.5 мм

Самый распространенный разъем для наушников и портативной аудиотехники. Бывает 3-контактным (TRS) для стерео и 4-контактным (TRRS) с дополнительным микрофонным каналом.

Оптический аудиоразъем (TOSLINK)

Разъем для передачи цифрового аудиосигнала по оптоволоконному кабелю. Обеспечивает высокое качество звука без помех.

Разъемы для подключения питания

Для подачи электропитания на устройства используются специальные силовые разъемы:

Штекер питания (barrel connector)

Цилиндрический разъем для подключения блоков питания к портативной электронике. Различаются по диаметру и полярности.

Разъем Molex

Силовой разъем, широко применяемый в компьютерной технике для подключения жестких дисков, оптических приводов и других устройств.

Разъем IEC

Стандартизированный разъем для подключения сетевых кабелей питания к различной аппаратуре. Наиболее распространены разъемы C13/C14.

Как правильно выбрать разъем?

При выборе разъема для конкретной задачи следует учитывать несколько факторов:

Совместимость с подключаемыми устройствами
Требуемую скорость передачи данных

Необходимую мощность (для силовых разъемов)
Условия эксплуатации (влажность, температура и т.д.)
Количество циклов подключения/отключения
Габаритные размеры
Стоимость

Правильно подобранный разъем обеспечит надежное соединение и долгую работу устройства.

Тенденции развития разъемов

В сфере разъемов для электроники наблюдаются следующие тренды:

Уменьшение размеров разъемов
Увеличение скорости передачи данных
Универсализация (например, USB Type-C)
Беспроводные технологии вместо физических разъемов
Применение оптических разъемов

Развитие технологий приводит к постоянному совершенствованию разъемов для повышения их функциональности и удобства использования.

Заключение

Разъемы играют важную роль в современной электронике, обеспечивая соединение различных устройств. Правильный выбор и использование разъемов позволяет создавать надежные и функциональные системы. При работе с разъемами важно учитывать их характеристики и соблюдать правила эксплуатации для обеспечения долговечности соединений.

Справочное руководство | Разъем для подключения

Начало
Знакомство с телевизором
Разъем для подключения

Печать

Типы и формы доступных разъемов различаются в зависимости от вашего телевизора.
Расположение разъемов см. в Руководство по установке (печатном руководстве).

Разъем	Описание
	USB HDD REC Служит для подключения внешнего жесткого диска с интерфейсом USB или цифрового фотоаппарата/видеокамеры/накопителя USB.
	AV IN Служит для подключения видеомагнитофона/игровой приставки/проигрывателя DVD/видеокамеры/внешней приставки.^1 Для композитного соединения используйте аналоговый кабель-удлинитель (не входит в комплект поставки). ^1 Для внешнего устройства, имеющего только выход SCART AV OUT, используйте переходник “SCART — RCA” и аналоговый кабель-удлинитель. Более подробную информацию о форме аналогового кабеля-удлинителя см. в Подключение проигрывателя Blu-ray/DVD.
	(наушники) Служит для подключения разъема наушников для прослушивания звука с телевизора. Совместим только с 3-контактным стереофоническим мини-разъемом. Примечание. Одновременный вывод звукового сигнала через наушники и через динамики телевизора невозможен.
	IR Blaster Пульт ДУ Sony можно использовать для управления ТВ-приставкой. Подсоедините кабель IR Blaster к разъему IR Blaster на телевизоре.
	HDMI IN Служит для подключения устройства HDMI. Интерфейс HDMI позволяет передавать цифровое видео и аудио по единому кабелю. Чтобы смотреть содержимое в высоком качестве 4K, подключите Улучшенный высокоскоростной HDMI кабель(‐и) и для параметра [Формат сигнала HDMI] задайте значение [Расширенный формат].
	HDMI IN (8K, 4K 120 Гц) Если используется устройство HDMI, которое поддерживает вывод видео в формате 8K или 4K, 120 Гц, подключите Улучшенный высокоскоростной HDMI кабель(‐и) к порту HDMI IN и задайте для параметра [Формат сигнала HDMI] порта значение [Расширенный формат (8K)]. Значение [Расширенный формат (8K)] доступно только для портов HDMI IN моделей с поддержкой 8K.
	HDMI IN (eARC/ARC) или HDMI IN (ARC) Для подключения аудиосистемы с поддержкой eARC (Enhanced Audio Return Channel) или ARC (Audio Return Channel) подключайте ее к разъему HDMI с пометкой “eARC/ARC” или “ARC” на телевизоре. Это функция, которая передает звуковой сигнал в аудиосистему, поддерживающую технологию eARC/ARC, через кабель HDMI. Если аудиосистема не поддерживает технологию eARC/ARC, необходимо подключаться через DIGITAL AUDIO OUT (OPTICAL). Примечание. При подключении через eARC используйте кабель HDMI с поддержкой Ethernet.
	DIGITAL AUDIO OUT (OPTICAL) Служит для подключения аудиосистем с оптическим звуковым входом. При подключении аудиосистемы, несовместимой с ARC/eARC, с помощью кабеля HDMI необходимо подключить оптический аудиокабель к разъему DIGITAL AUDIO OUT (OPTICAL) для вывода цифрового звукового сигнала.
	(РЧ-вход) Служит для подключения кабеля/антенны/внешней приставки. Примечание. При подключении кабеля к кабельному/антенному входу затягивайте его только пальцами, поскольку при приложении избыточной силы возможно повреждение телевизора.
	(вход для подключения источника спутникового сигнала) Подключается ко входу для подключения источника спутникового сигнала. Этапы подключения: SUB. → MAIN → антенна. Гнездо SUB. используют только в режиме двойного тюнера, за исключением раздачи по одному кабелю согласно стандарту EN50494 (зависит от модели).
	LAN Служит для подключения маршрутизатора. Служит для подключения к Интернету с помощью сетевого кабеля.
	CAM (модуль ограниченного доступа) Служит для предоставления доступа к услугам платного телевидения. Для получения дополнительной информации см. инструкции, прилагаемые к CAM. Примечание. Запрещается вставлять смарт-карту непосредственно в разъем CAM телевизора. Ее вставляют в модуль ограниченного доступа, предоставляемый сертифицированным дилером. CAM не поддерживается в некоторых странах/регионах. Для получения информации обратитесь к сертифицированному дилеру. При переключении с интернет-видео на цифровую передачу может появиться сообщение CAM. Извлекать карту-заглушку или снимать крышку (доступность зависит от модели телевизора) разъема CAM телевизора разрешается только для вставки смарт-карты, устанавливаемой в CAM.
	COMPONENT IN Служит для подключения видеомагнитофона/игровой приставки/проигрывателя DVD/видеокамеры/внешней приставки^1. Если в вашем устройстве есть только выходные видеогнезда, то в качестве видеогнезд используйте компонентные разъемы. Монофоническое оборудование подключают к аудиоразъему (гнезду) L (MONO). ^1 Для внешнего устройства, имеющего только выход SCART AV OUT, используйте переходник “SCART — RCA”.
	COMPONENT IN Служит для подключения проигрывателя DVD с компонентным выходом. Служит для подключения компонентных разъемов, если в устройстве имеется компонентный видеовыход.
	CENTER SPEAKER IN Чтобы использовать динамики телевизора в качестве центрального динамика, подключите выход аудио/видеоресивера к разъему CENTER SPEAKER IN телевизора. Примечание. Перед подключением кабелей отключите от сети кабель питания переменного тока (сетевой шнур) как от телевизора, так и аудио/видеоресивера. Убедитесь, что для параметра [Динамик] установлено значение [Аудиосистема]. Во избежание фонового шума, когда разъем CENTER SPEAKER IN не подключен к аудио-/видеоресиверу, отключите параметр [Режим центрального динамика ТВ].

Начало
Знакомство с телевизором
Разъем для подключения

Разъемы и штекера для соединения и питания электронных устройств

Разъемы / штекеры

Разъемы и штекеры для соединения и питания электронных устройств

Смотреть

Показ 1 — 23 из 23 товаров

Сортировать по —Цена, по возрастаниюЦена, по убываниюПо названию товара, от А до ЯПо наличиюАртикул, по возрастанию

Показ 1 — 23 из 23 товаров

Список товаров
- Список товаровВсе товары
  - Лента светодиодная (LED)
  - Источники питания
  - DMX / SPI — Светодиодные трубки
  - Оптоволоконный световой кабель
  - Неон гибкий светодиодный (led)
  - Светильники и люстры
  - Гирлянды и украшения
  - Белт-лайт
  - Выключатели, радиовыключатели
  - Линейки светодиодные
  - Модули светодиодные
  - Профиль для светодиодной ленты
  - Аварийное освещение
  - Автомобильный свет
  - Дюралайт светодиодный
  - Инструмент и расходники для монтажа
  - Коннекторы, провода, крепеж
  - Лампочки
  - Наборы светодиодные
  - Новогодний декор
  - Прожекторы светодиодные (LED)
  - Светодиодное архитектурное освещение
  - Удлинители электрические
  - Управление светом
  - Управляемые гибкие панели
  - Фито освещение для растений
  - Фонари светодиодные
  - Bluetooth колонка
  - Монетницы — кошельки
  - Замки биометрические
  - Набор подсветки Аmbilight для ТВ и монитора
  - Подводное освещение
  - Освещение на солнечной батарее
Лента светодиодная
- RGB+CCT
- Светодиодная лента COB
- Светодиодная лента RGB многоцветная
  - IP20-IP33 открытая RGB лента
  - IP65
  - RGB — IP67
  - IP68
  - RGB Лента — 5 В
  - RGB Лента — 12 В
  - RGB Лента — 24 В
  - RGB Лента — 220 В
  - RGB Лента — на батарейках
- Термостойкая светодиодная лента
  - Акция! — Отрезки светодиодной Термо ленты
  - Термолента 120 диодов
  - Термолента 180 диодов
  - Термостойкая лента RGB ,RGBW, RGBWW
  - Термостойская лента с диодами COB
- RGBW — Светодиодная лента MIX
- УФ (ультрафиолетовая) светодиодная лента
- Светодиодная лента 220 вольт
  - Комплектующие для ленты 220 вольт
  - Светодиодная лента 220 вольт
  - SMD3528-220В
  - SMD5050-220В
  - SMD5730-220В
  - SMD2835-220В
  - SMD3014-220В
  - Mix white (3-цветная лента)
  - SMD 3038-220
- Светодиодная лента 24 вольта
  - Одноцветная 2-PIN — Лента 24 В
  - RGB 4-PIN — Лента 24 В
  - Термолента — 2835 24 В
- Светодиодная лента 12 вольт
  - 3528,2835 — 12 вольт (одноцветная)
  - 5050, 5630 — 12 вольт (одноцветная)
  - 3014 — 12 вольт (одноцветная)
- Светодиодная лента 5 Вольт
  - Одноцветная — Лента 5 В
  - RGB — Лента 5 В
- Узкая светодиодная лента 5mm
- Неоновая лента
- Программируемая SPI — DMX (RGB)
  - WS 2811, 2812, 2815 IC
  - 6803 (DMX)
  - 9 каналов
  - Бегущие огни
- Фито лента (светодиодная фитолента для растений)
- Сверхяркая светодиодная лента «ЛЮКС»
- (ZIGZAG 3D) светодиодная лента
- Светодиодная лента на батарейках
- Широкая сверхмощная светодиодная лента
- MIX White
- SMD 2835
  - IP20-33
  - IP65
  - IP67
  - IP68
- SMD 3528
  - IP20-33
  - IP65
  - IP67
- SMD 3014
  - IP20-33
  - IP67
- SMD 5050
  - IP20-IP33
  - IP65
  - IP68
  - IP67
- SMD 5054 (ПОВЫШЕННОЙ ЯРКОСТИ)
  - IP33
- SMD 5630-5730
  - IP20-33
  - IP65
  - IP67
- Комплекты светодиодной ленты
  - Наборы LED подсветки от USB порта
  - Наборы интеллектуальной LED подстветки с датчиком движения
  - Наборы для освещения растений (фито)
- Светодиодные ленты «Дизайн ЛЮКС»
- Остатки и отрезки ленты
  - Отрезки термостойкой ленты
Прожекторы
- Прожекторы 12-24 Вольт
  - Прожекторы повышенной яркости — 12 вольт
  - Люкс серия
  - Стандарт серия
  - Про серия
- Прожекторы 220 вольт
- Прожекторы COB
- Прожекторы многодиодные — SMD
- Прожекторы сверхяркие
  - SMD — «Лайт»
  - SMD — «Премиум»
  - COB — «Премиум»
  - Миниатюрные — «Премиум»
- Прожекторы с датчиком движения
- Прожекторы с солнечной панелью
- Прожекторы переносные с аккумулятором
- Прожекторы с линзой
- Прожекторы с креплением на столб
  - Лайт серия
  - Люкс серия
  - Про серия
  - Модульные прожекторы
- Прожекторы RGB (мультиколор)
  - Стандарт серия
  - Слимм серия
- Линейный прожектор
- Миниатюрные — прожекторы
- Модульные — Прожекторы сборные
  - Кронштейн для крепления модульного прожектора
- Многодиодные SMD серия light solution (лайт солюшн)
- Облегченные Универсальные — прожекторы
- Тонкие прожекторы (SLIM)
- SMD серия «Компакт»
Наши покупатели
Светильники
- Встраиваемые и врезные светильники
  - Встраимовые светильники гипсовые GU5. 3
  - Врезные светильники в алюминиевом корпусе.
  - C контурной подсветкой (SOL)
  - Врезные светильники в пластиковом корпусе
- Декоративные настенные светильники
- Линейные светодиодные светильники
  - Линейные светильники серии Люкс-Лайт D
  - Линейные светильники серии Люкс-Лайт S
  - Фасадные линейные светильники
  - Фито линейные светильники для растений
  - Линейные светильники T8 (стыкуются между собой)
  - Линейные светильники «Стандарт»
  - Узкие линейные светильники
  - Линейные светильники T5 (стыкуются между собой)
  - Линейные светильники серии Люкс-Лайт W
  - Влагозащищенные линейные светильники IP65
  - С выключателем на взмах руки
- Консольные светильники для установки на столб
  - «Кобра» серия
  - «Streetlight» серия
  - Модульные консольные светильники
- Накладные светодиодные светильники
  - Светильники сфера
  - Светильники квадрат
  - Накладные светильники гипсовые GU5. 3
  - Влагозащищенные — IP65
- Светильники ЖКХ
- Светильники контурной подсветки «Тоннель»
- Светодиодные панели
  - Светодиодные панели — Светильники встраиваемые и накладные
- Светильники с выключателем на взмах руки
  - Акссесуары для светильников с выключателем от взмаха руки
- Светильники на солнечной батарее
- Светильники светодиодные с датчиками движения и освещенности
- Cветильники настенные БРА
  - Декоративные светильники
- Светильники точечные гипсовые GU5.3
- Освещение для торговых и складских помещений
- Точечные светодиодные светильники
- Фасадные светодиодные светильники
  - Фасадные линейные светильники — Wall Washer Lght
- Светильники трековые
- Пыле-влаго-защищенные светильники
для РастенийФИТО — ОСВЕЩЕНИЕ
КонтроллерыRGB CCT SPI MIX
КОНТРОЛЛЕРЫ ОСВЕЩЕНИЯ — УПРАВЛЕНИЯ СВЕТОДИОДАМИ
Список категорий товаров
- Лента светодиодная (LED)
  - RGB+CCT
  - Светодиодная лента COB
  - Светодиодная лента RGB многоцветная
  - Термостойкая светодиодная лента
  - RGBW — Светодиодная лента MIX
  - УФ (ультрафиолетовая) светодиодная лента
  - Светодиодная лента 220 вольт
  - Светодиодная лента 24 вольта
  - Светодиодная лента 12 вольт
  - Светодиодная лента 5 Вольт
  - Узкая светодиодная лента 5mm
  - Неоновая лента
  - Программируемая SPI — DMX (RGB)
  - Фито лента (светодиодная фитолента для растений)
  - Сверхяркая светодиодная лента «ЛЮКС»
  - (ZIGZAG 3D) светодиодная лента
  - Светодиодная лента на батарейках
  - Широкая сверхмощная светодиодная лента
  - MIX White
  - SMD 2835
  - SMD 3528
  - SMD 3014
  - SMD 5050
  - SMD 5054 (ПОВЫШЕННОЙ ЯРКОСТИ)
  - SMD 5630-5730
  - Комплекты светодиодной ленты
  - Светодиодные ленты «Дизайн ЛЮКС»
  - Остатки и отрезки ленты
- Источники питания
  - Блоки питания в защитном кожухе
  - Блоки питания влагозащищенные
  - Блоки питания DC12V
  - Блоки питания DC5V
  - Блоки питания DC24V
  - Сетевые адаптеры
  - Узкие блоки питания
  - Батарейки, аккумуляторы, зарядные устройства
  - Дождестойкие блоки питания
  - Трансформаторы AC 220 / АС 24
- DMX / SPI — Светодиодные трубки
  - DMX — Светодиодные трубки
  - SPI — Светодиодные трубки
  - D формы — Светодиодные трубки
  - Круглой формы — Светодиодные трубки 360°
  - Трубки в алюминиевом корпусе
  - Аксессуары для подключения световых трубок
  - Трубки с аккумулятором
- Оптоволоконный световой кабель
  - Источники света для оптоволоконного кабеля
  - Оптоволоконный световой кабель
  - Крепежные головки и концевые зажимы
  - Аналог Cariitti
- Неон гибкий светодиодный (led)
  - Светодиодный неон 220В
  - Светодиодная неон 12В
  - Неон круглый 360°
  - El провод электролюминесцентный — узкий декоративный неон
  - Аксессуары для гибкого неона
  - Контроллеры для подключения EL провода
  - Светодиодный неон 24В
  - Термостойкий неон (до 100°)
- Светильники и люстры
  - Люстры потолочные
  - Настенно-потолочные светильники
  - Светодиодные ночники
  - Настольные светильники
  - Освещение витрин
  - Трековые светильники
- Гирлянды и украшения
  - Белт Лайт
  - Гирлянды
  - Декоративные светильники
  - Ели искусственные
  - Светодиодный Дюралайт
  - Сосульки светодиодные
  - Новогодние украшение на ёлку
  - Светодиодные украшения 3D фигуры
- Белт-лайт
  - E27
  - G40
- Выключатели, радиовыключатели
  - Беспроводные радио выключатели
  - Розетки
  - Подразетники
  - Выключатели
  - Умные розетки
- Линейки светодиодные
  - Линейки / Полоски — 12 Вольт
  - Линейки / Полоски — 220 Вольт
  - Линейки / Полоски — 4014
  - Линейки / Полоски — 5630
  - Линейки / Полоски 7020
  - Линейки / Полоски — 2835
  - Линейки / Полоски — 3014
  - Фито Линейки / Полоски — для растений
  - Линейки / Полоски — Узкие
- Модули светодиодные
  - Модули 220 вольт
  - Модули с линзой
  - Модули многоцветные RGB
  - Линейные модули
  - Квадратные модули
  - Модули 1 диод
  - Модули 2 диода
  - Модули 3 диода
  - Модули 4 диода
  - Пиксельные модули
  - COB модули
- Профиль для светодиодной ленты
  - Алюминиевый профиль
  - Заглушки к профилю
  - Эран для профиля
  - Крепеж для профиля
  - Плинтус для светодиодной подсветки
- Аварийное освещение
- Автомобильный свет
  - Лампы головного света (ближний, дальний)
  - Лампы в противотуманные фары (птф)
  - Сверхяркие авто лампы (ближний, дальний, птф)
  - Лампы в стоп-сигналы, повороты, габариты, задний ход, салонное освещение
  - Универсальные лампы и цоколи
  - Обманки (резисторы, декодеры)
  - h2
  - h4
  - h5
  - H7
  - H8
  - H9
  - h21
  - h23
  - h26
  - h37 (880, 881)
  - HB2/9003
  - HB1 (9004)
  - HB3 (9005)
  - HB4 (9006)
  - HB5 (9007)
  - 9012 (HIR2)
- Дюралайт светодиодный
  - Аксессуары для подключения Дюралайта
  - Дюралайт круглый
- Инструмент и расходники для монтажа
  - Для пайки
  - Измерительное оборудование
  - Паяльники
  - Гидроизоляционные лаки
  - Клей
  - Отвертки
  - Скотч
  - Вспомогательное оборудование
  - Инструмент для зачистки и обрезки
  - Изоляционная лента
  - Термоусадочная трубка
- Коннекторы, провода, крепеж
  - Аксессуары для гибкого неона
  - Аксессуары для термоленты
  - Аксессуары — SPI трубки
  - Аксессуары — DMX трубки
  - Гофра для кабеля
  - Для ленты 220 вольт
  - Коннекторы 8 мм — ленты 5-12 В. (3528, 2835, 3014)
  - Коннекторы 10 мм — ленты 5-12 В. (5050, 5630)
  - Коннекторы и соединители 4 pin, RGB ленты 5-12 В.
  - Коннекторы и соединители 5 pin, RGBW ленты 5-12 В.
  - Коннекторы и соединители 6 pin, RGB+ССT ленты 5-12-24 В
  - Провод и кабель
  - Разъемы / штекеры
  - Соединители кабеля
  - Сетевые вилки 220 вольт
  - ТЕРМОУСАДКА
  - Аксессуары для Дюралайта
  - Коннекторы для SPI
  - Влагостойкие коннеторы для светодиоднх лент 5-24В
- Лампочки
  - Светодиодные лампы
  - Лампы Эдисона (ретро)
  - Комплектующие для ламп
  - Фито лампы для растений
  - Лампы аварийного освещения
- Наборы светодиодные
  - Наборы LED подсветки от USB порта
  - Наборы интеллектуальной LED подстветки с датчиком движения
  - Комплекты «фито» для освещения растений
  - Наборы с лентой «Бегущая волна» (Бегущие огни), 2811, 2812, 6803
- Новогодний декор
- Прожекторы светодиодные (LED)
  - Прожекторы 12-24 Вольт
  - Прожекторы 220 вольт
  - Прожекторы COB
  - Прожекторы многодиодные — SMD
  - Прожекторы сверхяркие
  - Прожекторы с датчиком движения
  - Прожекторы с солнечной панелью
  - Прожекторы переносные с аккумулятором
  - Прожекторы с линзой
  - Прожекторы с креплением на столб
  - Прожекторы RGB (мультиколор)
  - Линейный прожектор
  - Миниатюрные — прожекторы
  - Модульные — Прожекторы сборные
  - Многодиодные SMD серия light solution (лайт солюшн)
  - Облегченные Универсальные — прожекторы
  - Тонкие прожекторы (SLIM)
  - SMD серия «Компакт»
- Светодиодное архитектурное освещение
  - Светильники контурной подсветки
  - Линейные фасадные светильники
  - Фасадные светильники
  - Светодиодные трубки управляемые SPI
  - Светящийся бордюр
- Удлинители электрические
- Управление светом
  - DMX — Системы управления светом
  - Усилители для светодиодов
  - Диммеры — регулятор мощности
  - Контроллеры освещения — управления светодиодами
  - Датчики движения
  - Беспроводные выключатели
  - Фотореле ( датчик освещенности )
  - Реле времени — таймеры включения
  - Датчики включения — взмах руки
  - Умные SMART розетки
  - Источники света для оптоволокна
- Управляемые гибкие панели
- Фито освещение для растений
  - Лента светодиодная (фито)
  - Комплекты фито ленты светодиодной+питание
  - Линейки фито светодиодные
  - Фито прожекторы для растений
  - Фито лампы светодиодные для растений
  - Светильники Фито
- Фонари светодиодные
  - Многофункциональные аварийные фонари
  - Фонари на аккумуляторах
  - Фонари с датчиком движения
  - Фонари в форме выключателей
  - Фонари налобные
  - Фонари с магнитным креплением
  - Фонари с солнечной панелью
- Bluetooth колонка
- Монетницы — кошельки
- Замки биометрические
- Набор подсветки Аmbilight для ТВ и монитора
- Подводное освещение
- Освещение на солнечной батарее

Нет товаров

Определить Доставка

0руб Итого

Оформить заказ

был добавлен для сравнения.

был удален из сравнения.

Продолжить покупки Сравнение

Знать различные разъемы, используемые в

Кабельный разъем кабеля обеспечивает физическое соединение между двумя устройствами для выполнения множества различных функций. К ним относятся подключение аппаратных устройств через кабель ПК, сетевое подключение через сетевой кабель и аудио/видеоустройства к системе через аудио/видео кабель. Этот пост в блоге посвящен различным типам кабельных разъемов , чтобы понять, какой кабель подойдет вам.

Содержание

Терминология кабельных разъемов

Пол: Вы можете подключиться к разъему и классифицировать разъем как мужской или женский на основе этого поведения. Если он попадает внутрь, это мужчина и женщина, если он подключен. Однако иногда разъем может выглядеть как «мама», но на самом деле это «папа».

Полярность: Полярность относится к ориентации соединения разъема. Большинство разъемов подключаются только в одном направлении. Эта функция позволяет избежать неправильного присоединения к соединителю. Такие разъемы можно назвать поляризованными или ключевыми.

Контактное лицо: Металлические детали, обеспечивающие электрическое соединение, представляют собой контакты. Это рабочие детали разъема, и если эти детали окислятся или загрязнятся, разъемы могут работать некорректно.

Шаг:

Некоторые разъемы имеют ряд контактов, расположенных в повторяющемся порядке. Здесь шаг относится к расстоянию между центром одного касания и центром следующего контакта. Итак, если вы знаете правильный размер шага, вы можете найти подходящие ответные разъемы.

Циклы сопряжения: При подключении и отключении разъема он со временем изнашивается. Цикл сопряжения относится к однократному подключению и отключению разъема. Все соединители поставляются с ограниченным числом циклов сопряжения; однако их количество варьируется. Например, кабель USB может иметь циклы сопряжения до десятков тысяч, в то время как межплатные разъемы в бытовой электронике имеют циклы сопряжения, ограниченные 10-15. Всегда выбирайте разъем с хорошим сроком службы для ваших приложений.

Крепление: Крепление соединителя может относиться к разным вещам:

Во-первых, как вы монтируете соединители, например, свободно висит, монтируется на плату или на панель.
Во-вторых, угол разъема с его креплением, например, прямой или под прямым углом.
В-третьих, тип механического крепления, например язычок под пайку, отверстие или монтаж на поверхность.

Компенсатор натяжения: При подключении разъема к плате или кабелю установленные электрические соединения довольно хрупкие. Таким образом, это помогло бы передать силу другому объекту для прочного соединения.

Разъемы для кабелей дисплея

Видеокабель: Вы также знаете эти старые разъемы дисплея под названием аналоговых видеоразъемов. Раньше эти разъемы использовались в ноутбуках и настольных компьютерах, но теперь их заменяют DVI и HDMI.

Цифровой визуальный интерфейс или DVI: разъем DVI может обрабатывать более обширные видеоданные, чем кабель VGA. До появления мобильного рынка это был основной видеоразъем. Однако он не подходил для мобильных устройств.

Мультимедийный интерфейс высокой четкости: Наиболее распространенные кабели доступны в разных размерах для разных устройств. Три распространенных типа:

HDMI Тип A: эти полноразмерные HDMI подходят для ноутбуков и настольных компьютеров
Mini HDMI Тип C: идеально подходят для небольших планшетов и ноутбуков
Micro HDMI Тип D: Подходит для мобильных устройств.

Разъемы для кабелей устройств

Параллельный: Эти кабели, которые уже давно выведены из употребления, использовались для подключения компьютеров к принтерам. Это были довольно прочные кабели, но сейчас они не используются.

Серийный номер: Они аналогичны параллельным разъемам или предшественникам USB-кабелей.

Personal System/2 (PS/2): Компания IBM изобрела эти кабели для своей системы (линейка компьютеров IBM). Раньше люди использовали их для подключения клавиатуры и мыши. Пока USB не захватил рынок, это были стандартные кабели.

Универсальная последовательная шина (USB): В настоящее время каждое используемое вами устройство является устройством USB, и для этих устройств необходимо использовать кабель USB. Они бывают разных типов:

Изображение: разъемы USB

USB 1.0, 2.0 и 3.0: это разные версии кабелей USB. С каждой более поздней версией кабель поддерживал высокую скорость передачи данных.
USB 3.1 и 3.2: Эти кабели обеспечивают быструю передачу данных и могут выдерживать большую мощность для быстрой зарядки вашего устройства.
USB Type-A: Это стандартный разъем USB, который есть в каждом устройстве.
USB тип B: Эти кабели квадратные, и вы можете использовать их для принтеров.
USB-кабели типа Mini и Micro B: эти кабели можно использовать для различных мобильных устройств, таких как цифровые камеры, смартфоны и планшеты.
USB-кабели Тип C : двусторонние кабели, используемые для мобильных устройств. Вы можете подключить их с любой стороны.

Firewire (IEEE 1394):

Это ранняя версия Apple USB, но не поддерживает USB-устройства. Хотя он поддерживает несколько устройств, этого кабеля больше не существует.

Thunderbolt: Это преемник FireWire с другими функциями.

Thunderbolt 1 и 2: он работал по технологии DisplayPort и мог подключать устройства и выводить видео.
Thunderbolt 3: порт Apple USB Type-C имеет возможность вывода видео.

Lightning: Специально разработан только для устройств Apple, это новейшее устройство среди устройств iPad и iPhone.

Разъемы для аудиокабелей

Аудиоразъем 3,5 мм: Это самые распространенные кабели, которые вы видите каждый день. Эти разъемы имеют черные полосы. Если есть две черные полосы, это 3-контактный разъем, а разъем с тремя черными линиями — 4-контактный разъем. Эта дополнительная полоска на 4-контактном разъеме указывает на наличие дополнительного микрофона на наушниках или наушниках.

Оптоволоконный аудиокабель: Волоконно-оптические кабели используют свет для передачи данных. Эти кабели имеют преимущество перед медными кабелями, потому что они не создают никакого звука, и, таким образом, вы получаете чистый звук.

Изображение: оптоволоконные разъемы

Типы кабельных разъемов: разъемы для силовых кабелей

цилиндрические разъемы: Вы можете найти их в дешевой бытовой электронике, которая подключается к стене через сетевой адаптер переменного тока. Поскольку настенные адаптеры доступны с различной мощностью и напряжением, разъемы Barrel стали обычным явлением для подключения питания к небольшим устройствам.

Разъемы Molex : Многие оптические приводы, жесткие диски и другие периферийные устройства получают питание через разъемы Molex. Если быть точным, это Molex серии 89.81, разработанный компанией Molex. Эти разъемы могут выдерживать высокие токи до 11 ампер на контакт. Таким образом, для проектов, требующих большой мощности, таких как 3D-принтер или станок с ЧПУ, вы можете использовать блок питания ПК и подключать системные схемы через эти разъемы.

На конце кабеля имеется гнездовая часть, которая вставляется в пластиковую оболочку, окружающую штыри штекерного разъема. Эти соединители обеспечивают очень плотное соединение и, таким образом, не подходят для систем, в которых вы часто подключаете и отключаете.

Разъемы IEC: разъемы IEC представляют собой разъемы IEC 603201 C14 (вилка) и C13 (гнездо). Они используются исключительно для питания переменного тока.

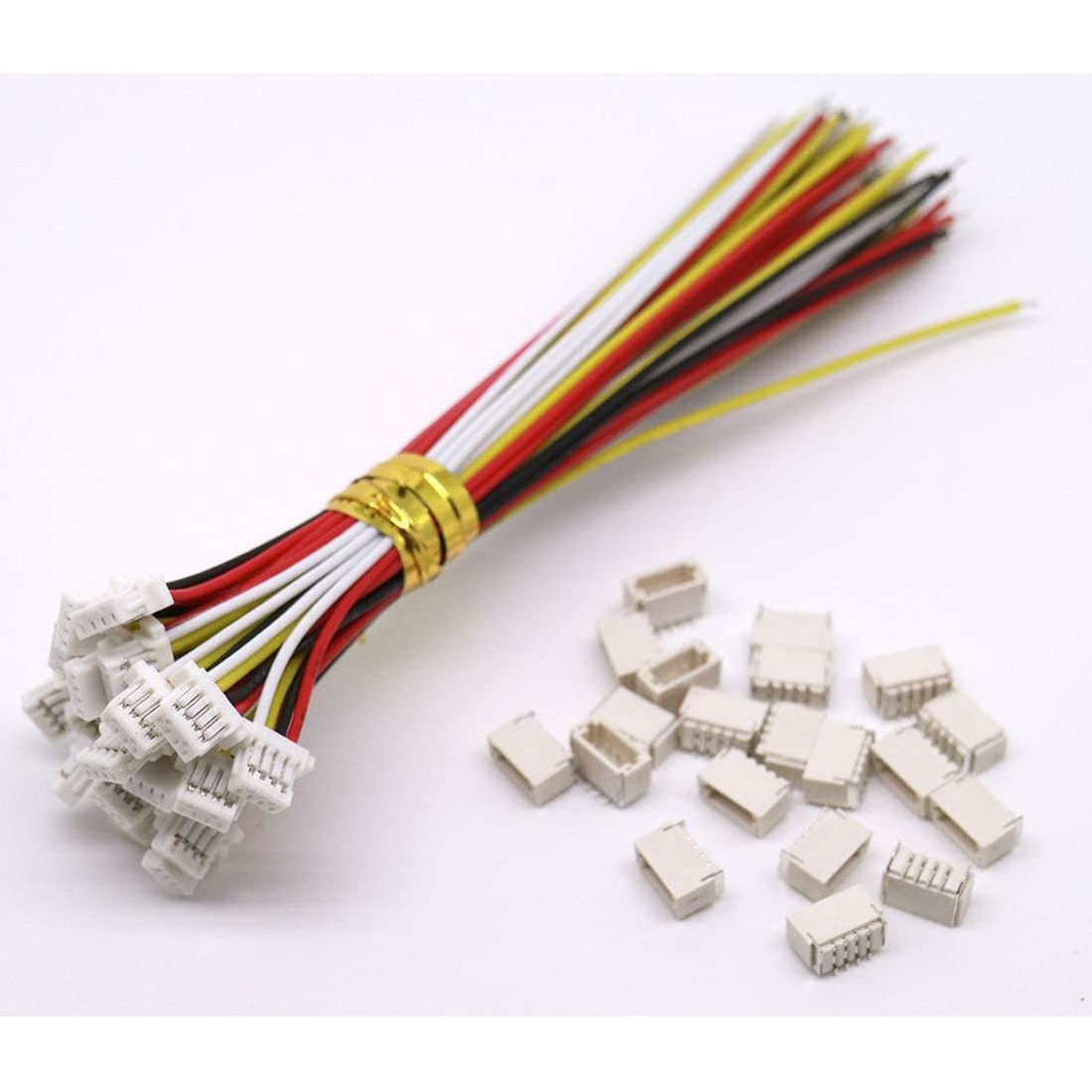

Разъем JST: Разработанный японской компанией JST специальный разъем JST диаметром 2,0 мм представляет собой двухпозиционный поляризованный разъем серии PH. Разъемы JST имеют ряд преимуществ, таких как:

Во-первых, они долговечны и компактны.
Во-вторых, нельзя подключать эти разъемы наоборот
В-третьих, их трудно отсоединить (для многих это может быть недостатком)

Типы кабельных разъемов: Разъемы для сетевых кабелей

Изображение: сетевые кабели

Штекерные разъемы :

или женский. С помощью этих разъемов можно увеличить длину кабеля. В зависимости от типа соединяемых кабелей существуют два типа цилиндрических разъемов:

Корпуса BNC — это разъемы для коаксиальных кабелей
Соединители/соединители локальных сетей Ethernet, которые соединяют кабели STP и UTP.

Цилиндрические разъемы не увеличивают силу сигнала. Убедитесь, что даже после соединения длина кабеля не превышает максимально допустимого размера.

Изображение: разъемы коаксиального кабеля

Разъемы F: Разъем F необходим для подключения коаксиального кабеля к любому устройству. P люди используют разъемы F для установки устройств домашней сети, таких как камеры видеонаблюдения, кабельный интернет или спутниковое телевидение.

Клеммные соединители: Когда электрический сигнал проходит по коаксиальному кабелю через устройство, он проходит по всей длине линии. Если в конце линии есть любое другое устройство, устройство получает сигнал. Однако, если на другом конце нет устройства, знаки отскочат назад. Вы можете подключить другой конец кабеля с помощью разъемов-терминаторов, чтобы избежать этих отражающихся сигналов.

Т-образные разъемы:
Т-образный разъем устанавливает точку подключения на коаксиальном кабеле для подключения к устройству.
Разъемы RJ-11: Эти разъемы могут иметь шесть маленьких контактов. В ход идут 2 или 4 контакта, как в телефонных соединениях; вы используете только два контакта, а в DSL-соединении вы используете четыре контакта. Верхняя часть соединителя имеет пластиковый фланец, который обеспечивает надежное соединение.
Разъемы RJ-45 :
Они аналогичны разъемам RJ11, но имеют восемь контактов и более обширны. Вы можете использовать их с кабелями STP или UTP, а в некоторых устройствах используются только четыре контакта, в то время как современные устройства используют все восемь контактов для высокоскоростной передачи данных.
Разъемы DB-9 (RS-232) : Если вы хотите подключить устройство через последовательный порт, вам потребуются разъемы DB-9 или RS 232. Имея девять контактов и оба пола, эти разъемы помогают последовательной связи. Вы можете соединить одну сторону с DB-9, а другую сторону кабеля с любым другим типом разъема.
Типы кабельных разъемов: разъемы универсальной последовательной шины (USB) :
Все современные компьютеры и устройства, которые вы подключаете к системе, имеют порт USB, например, принтеры, сетевые карты, клавиатуры, сканеры, цифровые камеры, мобильные телефоны , мыши и флешки.
Разъемы USB могут поддерживать последовательное подключение 127 устройств. Вы можете подключить USB-устройство к компьютеру с помощью различных USB-кабелей.
Разъемы с прямым наконечником (ST) : Обычно используются с кабелями MMF, эти разъемы также можно назвать байонетными разъемами. Разъем ST имеет удлиненный наконечник, который вдавливает разъем в оконечное устройство. Затем он поворачивается, чтобы зафиксировать его полуповоротным штыковым замком.
Разъемы SC: Разъем SC вставляется в оконечное устройство для блокировки. Было бы лучше, если бы ты оттянул его назад. Я работаю с толкающим и тянущим механизмом. Другие его названия: абонентские соединители, квадратные соединители и стандартные соединители.
Разъемы LC: разъемы LC или разъемы Lucent образуют надежное соединение с фланцем наверху. Вы можете вставить этот разъем в оконечное устройство для подключения. Снимите его, нажмите на выступ разъема и потяните его назад.
Соединители MTRJ : Этот соединитель имеет две жилы волокна: передающую и приемную. Вы можете вставить разъем в оконечное устройство и снять его, потянув назад.
Типы кабельных разъемов: разъемы для ленточного кабеля
IDC: IDC означает контакт смещения изоляции и представляет собой разъем, который соединяется с изолированным проводником кабеля с помощью уникального процесса соединения. Процесс включает в себя проталкивание острых лезвий через изоляцию кабеля, чтобы не оголить проводник. Правильно спроектированные разъемы IDC имеют контактные пластины, которые привариваются к проводнику кабеля методом холодной сварки. В результате получается прочное и герметичное соединение. Соединители St IDC двухрядные, но некоторые также однорядные.
Заключение
Поскольку на рынке так много разъемов, вы должны знать, какой тип разъема лучше всего подходит для вашего приложения. Использование неправильного разъема может привести к нарушению всего соединения. Тем не менее, если у вас есть сомнения, наши специалисты могут вам помочь.
Подключение разъемов
16 июня 2021 г.
Обычно разъемам уделяется не так много внимания, как должно, основное внимание уделяется другим электронным компонентам. Но без разъемов нет электронного устройства. Соединители необходимы для создания полноценного электронного продукта. Они могут быть небольшими (в большинстве случаев), но они оказывают очень большое влияние на весь продукт. Каждый разъем отличается для конкретного устройства или объекта, но в целом процесс производства одинаков. Ниже мы расскажем вам немного больше о производстве электронных разъемов. Мы хотим уделить разъемам должное внимание.
Благодаря высококачественным разъемам мы можем быть уверены, что другие электронные компоненты хорошо работают вместе.
Чтобы создать полноценное электронное устройство, нам нужно создать и соединить электрическую цепь. Соединители используются для соединения различных электронных элементов с целью создания одной цепи. Электронные разъемы сортируются по полу, штыревые для вилок и гнездовые для розеток. Наши клиенты могут потребовать, чтобы их электроника была портативной, а соединения делали ее легкой и съемной. Соединитель обычно состоит из двух разных компонентов. Во-первых, у нас есть корпус или изолятор. Корпус удерживает соединение в безопасности и на своем месте. Во-вторых, внутри корпуса мы находим клеммы или проводник. Это контакты, которые устанавливают электронное соединение.
Можно сказать, что электронные разъемы делятся на три типа разъемов.
Межплатный
В основном, печатные платы (PCBs) без кабеля. Вы читали о нашей линии SMT в нашей недавней статье в блоге? Вы можете прочитать все об этом здесь.

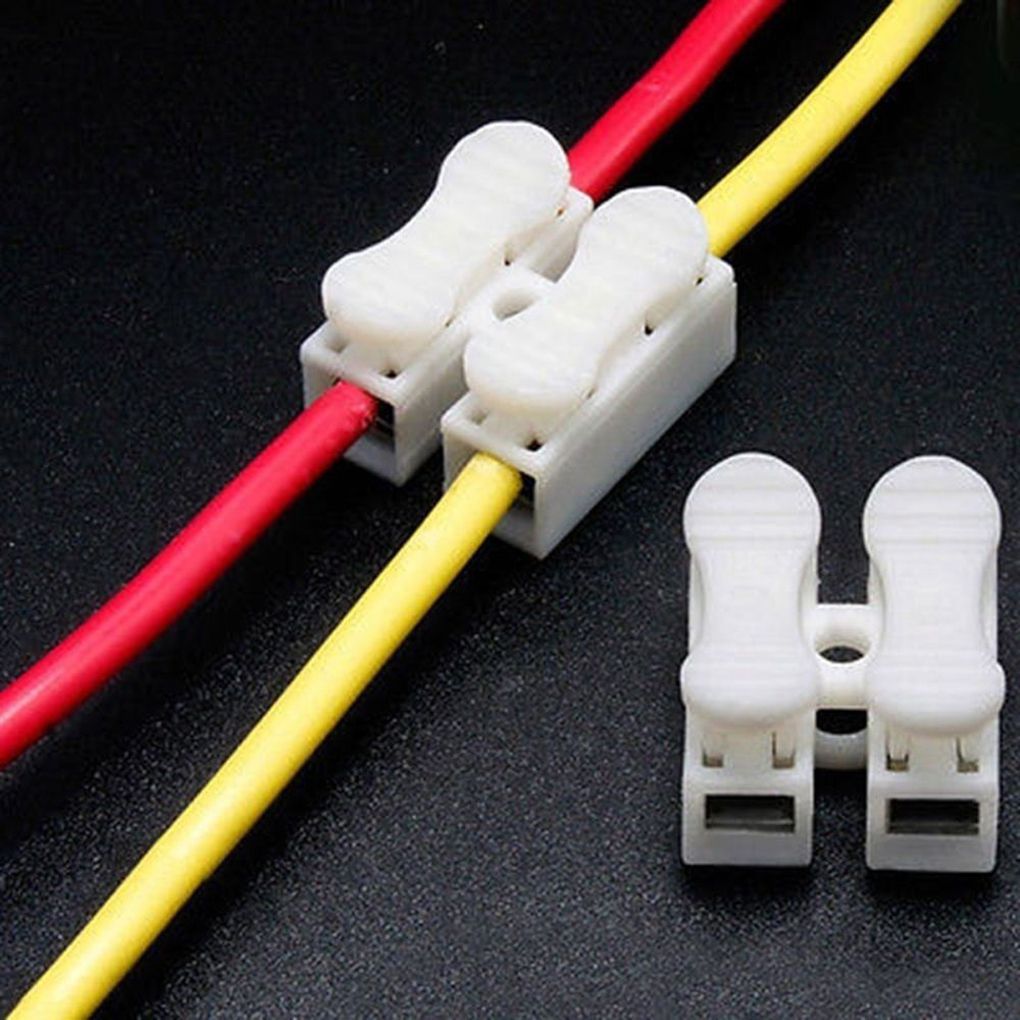

Кабель-провод или провод-кабель
Как следует из названия, эти типы разъемов соединяют провода. В этом случае разъем соединяет провода на одном конце и кабель на другом конце или наоборот.
Провод/кабель-плата
В отличие от разъема «провод-кабель» или обратного, этот тип разъема соединяет провод или кабель с печатной платой.
Внутри этих трех типов возможно множество вариаций, варианты бесконечны. Подумайте о способе подключения, размере, используемых материалах, контактном сопротивлении, долговечности, изоляции и многих других параметрах и соображениях.
Некоторые соображения или особенности:
—   Закрытые разъемы с фиксирующим механизмом для удержания на месте
—   Разъемы с ключом позволяют подключаться только тогда, когда они находятся в нужном месте
—   Гидроизоляция разъема
—   Маслостойкие или влагостойкие разъемы
—   Герметичные разъемы, не только водонепроницаемые, но и устойчивые к давлению воды
—   Разъемы для фильтров защищают соединение от таких сигналов, как электромагнитные помехи (EMI) или радиочастотные помехи (RFI).
Большинство соединителей изготавливаются из пластика или металла. Но в некоторых случаях для разъема лучше подходят другие материалы. Такие материалы, как сплав с высоким содержанием меди, фосфористая бронза или латунь. Мы поддерживаем наших клиентов в выборе материалов, которые могут быть использованы.
Существует множество различных типов электронных разъемов. Можно почти сказать, что для каждого отдельного электронного устройства есть определенные разъемы. Но производственный процесс и этапы в целом одинаковы для большинства этих электронных разъемов. Ниже мы даем вам краткий обзор этапов, которые мы проходим при производстве соединителей.

1. Штамповочные штифты
Процесс начинается с штамповки штифтов из тонких металлических полосок. Эта технология дает возможность изготавливать штыри разъемов прямоугольного профиля, а также выводные рамки для электрических соединений.
2. Покрытие контактных поверхностей
Когда штырьки штампуются, процесс продолжается путем покрытия поверхностей разъемов для защиты и улучшения проводимости. Покрытие производится различными видами металлических покрытий.
3. Литье под давлением
Следующим шагом будет создание пластикового корпуса коннектора. В большинстве случаев для изготовления пластикового корпуса используется технология литья под давлением. В Rompa Group мы имеем многолетний опыт в области литья под давлением. Подробнее об этой технологии, которую мы предлагаем, можно прочитать здесь.

4. Сборка гальванических штифтов и корпуса
Последним шагом является объединение штифтов с покрытием с корпусом, изготовленным методом литья под давлением. И, конечно же, мы всегда заканчиваем осмотром всех разъемов, чтобы гарантировать высокое качество.
Rompa Group предлагает все вышеперечисленные технологии, кроме гальванического покрытия. Что касается гальванического покрытия, мы работаем вместе с лидерами отрасли, чтобы обеспечить нашим клиентам возможность совершать покупки в одном месте.
Rompa Group имеет большой опыт разработки и производства разъемов.
