Что такое разъем ATX 24 pin и для чего он нужен. Какие напряжения подаются через этот разъем. Как правильно подключить блок питания к материнской плате через 24-контактный разъем ATX.
Что такое разъем ATX 24 pin и для чего он нужен
Разъем ATX 24 pin является основным разъемом питания на современных материнских платах. Через него от блока питания на материнскую плату подаются все необходимые напряжения для работы системы.
Основные функции 24-контактного разъема ATX:
- Подача питающих напряжений +3.3В, +5В, +12В
- Подача служебных сигналов (Power_OK, PS_ON и др.)
- Обеспечение заземления (GND)
Без правильного подключения этого разъема компьютер просто не запустится. Поэтому очень важно знать назначение каждого контакта и правильную распиновку.
Распиновка и назначение контактов разъема ATX 24 pin

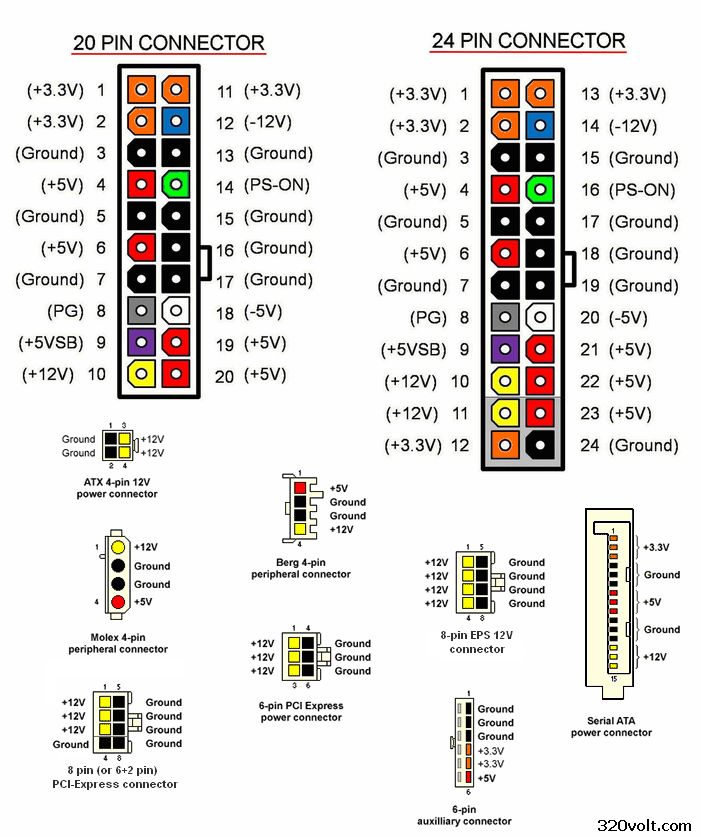

Ниже представлена подробная схема распиновки 24-контактного разъема ATX на материнской плате:
Номер контакта | Цвет провода | Назначение |
---|---|---|
1 | Оранжевый | +3.3V |
2 | Оранжевый | +3.3V |
3 | Черный | GND (земля) |
4 | Красный | +5V |
5 | Черный | GND |
6 | Красный | +5V |
7 | Черный | GND |
8 | Серый | Power_OK |
9 | Фиолетовый | +5VSB (дежурное питание) |
10 | Желтый | +12V |
11 | Оранжевый | +3.3V |
12 | Синий | -12V |
13 | Черный | GND |
14 | Зеленый | PS_ON (сигнал включения) |
15 | Черный | GND |
16 | Черный | GND |
17 | Черный | GND |
18 | — | -5V (необязательный) |
19 | Красный | +5V |
20 | Красный | +5V |
21 | Красный | +5V |
22 | Черный | GND |
23 | Красный | +5V |
24 | Черный | GND |
Какие напряжения подаются через ATX 24 pin?
Через 24-контактный разъем ATX подаются следующие основные напряжения:
- +3.3V — питание для многих микросхем на материнской плате
- +5V — питание для USB-портов, слотов расширения и др.
- +12V — питание для процессора, видеокарты и других мощных потребителей
- -12V — отрицательное напряжение для некоторых устройств
- +5VSB — дежурное питание, подается даже когда ПК выключен
Кроме того, через разъем проходит несколько служебных сигналов для управления питанием.
Функции ключевых сигналов в разъеме ATX 24 pin
Сигнал Power_OK (контакт 8)
Сигнал Power_OK указывает материнской плате, что все напряжения в норме и система может начинать загрузку. Если этот сигнал отсутствует, компьютер не запустится.
Сигнал PS_ON (контакт 14)
PS_ON — это сигнал включения блока питания. Когда вы нажимаете кнопку включения на корпусе, материнская плата замыкает этот контакт на землю, что приводит к включению БП.
Дежурное напряжение +5VSB (контакт 9)
+5VSB подается даже когда компьютер выключен. Оно используется для работы функции Wake-on-LAN, подсветки кнопки включения и других подобных задач.
Как правильно подключить 24-контактный разъем ATX
При подключении 24-контактного разъема ATX нужно соблюдать следующие правила:
- Убедитесь, что разъем на блоке питания точно соответствует разъему на материнской плате.
- Разъем имеет ключ — выступ, который не позволяет вставить его неправильно. Не прилагайте чрезмерных усилий.
- Разъем должен входить плотно, но без усилий. Если чувствуете сопротивление — проверьте правильность подключения.
- После подключения разъем должен зафиксироваться защелкой.
- Убедитесь, что все провода идут от БП к материнской плате без перегибов и повреждений.
Совместимость разъемов ATX 20 pin и 24 pin
Современные материнские платы используют 24-контактные разъемы ATX. Однако некоторые старые платы могут иметь 20-контактный разъем. Что делать в этом случае?
- Многие современные блоки питания имеют отсоединяемый 4-контактный блок, превращая 24-контактный разъем в 20-контактный.
- Если у вас 20-контактная материнская плата и 24-контактный БП без съемного блока, можно использовать 20 контактов, оставив 4 неподключенными.
- Нельзя подключать 20-контактный разъем БП к 24-контактному разъему материнской платы — это может привести к повреждению компонентов.
Возможные проблемы с разъемом ATX 24 pin
При работе с 24-контактным разъемом ATX могут возникнуть следующие проблемы:
- Компьютер не включается — проверьте правильность и плотность подключения разъема.
- Система нестабильна — возможно, одно из напряжений вне нормы. Проверьте мультиметром.
- Периодические перезагрузки — может быть проблема с сигналом Power_OK.
- Не работает функция Wake-on-LAN — проверьте наличие напряжения +5VSB.
При возникновении проблем рекомендуется сначала проверить надежность подключения разъема, а затем измерить напряжения мультиметром.
Заключение
24-контактный разъем ATX играет ключевую роль в питании современных компьютеров. Правильное понимание его распиновки и функций каждого контакта поможет вам эффективно диагностировать и решать проблемы с питанием ПК. При работе с этим разъемом всегда соблюдайте осторожность и следуйте рекомендациям производителя.
ATX разъем питания распиновка — Цоколевка разъемов
ATX спецификация включает в себя не только блок питания, но и интерфейс для корпуса и материнской платы. В дополнение к старым стандартным AT, ATX 2.0 имеет одну дополнительную строку напряжению (3,3 V), разъем цепи выстроились на одной 20-контактный и питания на проводе, который позволяет программное обеспечение для выключения питания.
Спецификации ATX требует источника питания производить три основных выходов, 3,3 В (± 0,165 V), +5 В (± 0,25 В) и +12 В (± 0,60 В). Маломощные -12 В (± 1,2 В) и 5 VSB (режим ожидания) (± 0,25 В) поставки также требуются. -5 В выходные в оригинале, потому что это было поставлено на шине ISA, но она стала ненужной с удалением автобусе ISA в современных персональных компьютерах и был удален в последующих версиях стандарта ATX.
Изначально материнская плата была оснащена одним 20-контактным разъемом. Текущая версия ATX12V 2.x питания предусмотрены два разъема для материнской платы: 4-контактный вспомогательный разъем предоставление дополнительного питания процессора и основной 24-контактный ATX 2 разъема питания , расширение исходного 20-контактная версия .
Выводы контактов разъема ATX
Прикрепите | Название | Цвет | Описание | |
---|---|---|---|---|
1 | 3,3 | Оранжевый | 3,3 В постоянного тока | |
2 | 3,3 | Оранжевый | 3,3 В постоянного тока | |
3 | COM | Черный | Земля | |
4 | 5V | Красный | +5 В постоянного тока | |
5 | COM | Черный | Земля | |
6 | 5V | Красный | +5 В постоянного тока | |
7 | COM | Черный | Земля | |
8 | PWR_OK | Серый | Power OK является статус сигнала, генерируемого блока питания к компьютеру уведомить, что напряжения по постоянному току находятся в пределах, необходимых для правильной работы компьютера (+5 В постоянного тока, когда власть в порядке) | |
9 | 5VSB | Фиолетовый |
+5 В постоянного тока Напряжение ожидания (макс. 10 мА) 500 мА или более типичных | |
10 | 12V | Желтый | +12 В постоянного тока (иногда могут иметь цветной полосой указать, какие железнодорожные это далее) | |
11 | 3,3 | Оранжевый | 3,3 В постоянного тока | |
12 | -12V | Синий | -12 В постоянного тока | |
13 | COM | Черный | Земля | |
14 | / PS_ON | Зеленый | Питание включено (активный низкий). Короткий этот вывод с GND для переключения питания, отключите от GND на выключение. | |
15 | COM | Черный | Земля | |
16 | COM | Черный | Земля | |
17 | COM | Черный | Земля | |
18 | -5V | Белый | -5 В постоянного тока (2002 v1. | |
19 | 5V | Красный | +5 В постоянного тока | |
20 | 5V | Красный | +5 В постоянного тока |
/ PS_ON активирован, нажав и отпустив кнопку питания, в то время как блок питания находится в режиме ожидания.
Включение / PS_ON включается источник питания.
В нескольких блоков питания контактный-12 может быть коричневой (не синий), контакт-18 может быть синего цвета (не белого), контакт-8 может быть белым (не серый). Кроме того, некоторые блоки питания нарушать цветовую маркировку проводов.
Контакт 9 (режим ожидания) от 0 до 5 В и контакт 14 идет от 0 до 3,7, когда переключатель питания включен.
Замыкание контакт 14 (/ PS_ON) к заземлению (COM) вызывает питания для включения и PWR_OK изменить до +5 В.
