Глушилка радиосигнала своими руками схемы. Глушилки радиосигналов: виды, принцип работы и применение

Что такое глушилка радиосигналов. Как работают устройства для подавления сигналов связи. Какие бывают виды глушилок по форм-фактору и назначению. Законно ли использование глушилок в России. Как сделать простую глушилку своими руками.

Что такое глушилка радиосигналов и как она работает

Глушилка радиосигналов — это устройство, предназначенное для подавления различных беспроводных сигналов связи. Принцип работы глушилки основан на создании радиопомех на частотах, используемых для передачи данных.

Основные компоненты глушилки включают:

• Генератор шумового сигнала
• Усилитель мощности
• Антенну для излучения помех
• Блок питания

При активации глушилка начинает излучать мощный шумовой сигнал в заданном диапазоне частот. Этот сигнал перекрывает полезные сигналы от мобильных телефонов, Wi-Fi роутеров, GPS-приемников и других устройств, делая их работу невозможной в зоне действия глушилки.

Виды глушилок по форм-фактору

По конструктивному исполнению глушилки можно разделить на несколько основных типов:

Стационарные глушилки

Это мощные устройства, предназначенные для постоянной установки в помещениях. Основные характеристики:

• Питание от электросети
• Вес до 5 кг
• Возможность подавления 10 и более частотных диапазонов
• Радиус действия до нескольких сотен метров

Портативные глушилки

Компактные устройства для мобильного использования. Их особенности:

• Автономное питание от аккумуляторов
• Вес 300-700 г
• Подавление 3-6 диапазонов частот
• Время работы 1-3 часа
• Радиус действия до 20-30 метров

Глушилки в виде чехлов

Специальные чехлы для мобильных телефонов со встроенным блокиратором сигнала. Их задача — предотвратить отслеживание местоположения владельца телефона.

Сферы применения и рабочие диапазоны глушилок

Глушилки радиосигналов могут использоваться для подавления различных видов беспроводной связи:

Глушилки сотовой связи

Предназначены для блокировки работы мобильных телефонов. Рабочие диапазоны:

• GSM 900: 925-960 МГц
• GSM 1800: 1805-1880 МГц
• 3G: 2110-2170 МГц
• 4G LTE: 791-820 МГц

Глушилки Wi-Fi и Bluetooth

Блокируют работу беспроводных сетей и устройств. Рабочий диапазон: 2400-2500 МГц.

GPS/ГЛОНАСС глушилки

Препятствуют определению местоположения по спутниковым навигационным системам. Диапазоны:

• GPS L1: 1570-1620 МГц
• ГЛОНАСС L2: 1200-1310 МГц

Глушилки радиосигналов

Подавляют работу FM-радиостанций в диапазоне 88-108 МГц.

Законность использования глушилок

Как законно ли применять устройства для подавления радиосигналов в России. Законодательство в этой сфере достаточно противоречиво:

• С одной стороны, прямого запрета на использование глушилок нет
• С другой — их применение может нарушать закон «О связи»
• Производство и продажа глушилок не запрещены
• Но их использование в общественных местах незаконно

В большинстве случаев применение глушилок находится в «серой зоне» законодательства. Поэтому использовать их следует с осторожностью, чтобы не нарушить права других людей на связь.

Как сделать простую глушилку своими руками

Для самостоятельного изготовления простейшей глушилки сотовой связи потребуются:

• Генератор качающейся частоты
• Генератор помех на 45 МГц
• Усилитель мощности
• Антенна
• Блок питания

Последовательность сборки:

1. Собрать схему генератора на печатной плате
2. Подключить усилитель мощности
3. Установить компоненты в корпус
4. Подсоединить антенну и блок питания
5. Настроить рабочую частоту

Радиус действия самодельной глушилки составит около 5-10 метров. Важно помнить, что ее использование может быть незаконным.

Преимущества и недостатки применения глушилок

Использование устройств для подавления радиосигналов имеет свои плюсы и минусы:

Преимущества глушилок:

• Позволяют обеспечить конфиденциальность
• Защищают от прослушки и слежки
• Помогают поддерживать тишину в общественных местах
• Предотвращают использование мобильных устройств в запрещенных зонах

Недостатки глушилок:

• Могут создавать помехи для окружающих
• Нарушают работу экстренных служб
• Часто находятся на грани законности
• Требуют ответственного использования

Перед применением глушилки необходимо тщательно взвесить все за и против, чтобы не причинить вред окружающим.

Альтернативы использованию глушилок

Вместо применения потенциально незаконных глушилок можно использовать следующие альтернативы:

• Экранированные помещения без сотовой связи
• Режим «в самолете» на мобильных устройствах
• Отключение Wi-Fi и Bluetooth на время конфиденциальных переговоров
• Использование защищенных мессенджеров с шифрованием
• Применение антитрекинговых чехлов для смартфонов

Эти методы позволяют обеспечить приватность и безопасность без нарушения закона и создания помех окружающим.

КАК СДЕЛАТЬ ГЛУШИЛКУ

Как сделать самому постановщик помех, для нейтрализации громкого шума от нехороших соседей? Предлагаемая глушилка предназначена для локального подавления сигналов ТВ и FM радио. Хочу сразу напомнить, что за постановку искусственных помех штраф на 20-70 минималок, с конфискацией технических средств ст. 139-3 КОАП РФ. Но так как мощность нашей сделанной глушилки невелика — проблем не будет.    Схема предназначена для глушения какого-либо одного телевизионного канала. При данных параметрах схемы, вращением подстроечника можно настроить глушак на ОРТ, РТР, НТВ, шансон или любую другую несущую частоту. Глушит прибор любой ящик гарантированно на расстоянии до 10 метров. Если у соседа антенна типа «решетка» (или другая какая-нибудь активная антенна собственной установки), то, чтобы вывести ее из строя, достаточно спустить глушилку на ниточке с верхнего этажа (крыши дома или своего балкона) так, чтобы он оказался на одном уровне с антенной. Если даже усилитель антенны выдержит, то у ящика могут сгореть входные цепи. Можно еще к центральной антенне подключить. Короче, соседям мало не покажется…    Катушка индуктивности L1 содержит 10 витков, провод диаметром 1 мм на каркасе диаметром 10 мм (отвод от середины).подстроечник в принципе не обязательно работает и так неплохо. Дроссель L2 наматывается на резистор МЛТ 0,5 номиналом 100 Ом, провод 0,1 мм и содержит 100 витков.    При сборке следует учесть, что контурная катушка L1 не должна быть на одной оси с дросселем L2 и должна располагаться на расстоянии 2 см и более. Антенна — кусок провода длиной 20-40 см. Настраивать лучше диэлектрической отверткой. РАБОТАЕТ 100%… Поделитесь полезными схемами FM ПЕРЕДАТЧИК НА МИКРОСХЕМЕ     Схема миниатюрного ФМ передатчика на микросхеме MAX2606, для качественного радиомикрофона или жучка. ТАЙМЕР ПОДАЧИ ВОДЫ    Автоматический электронный таймер для подачи воды в бассейн — схема на микроконтроллере для самостоятельной сборки. ДАТЧИК ПРОТЕЧКИ ВОДЫ      Самодельный автономный микроконтроллерный датчик протечки воды для кухни и ванной. Использует батареи 9 вольт или адаптер питания. ПОДСТАВКА ДЛЯ НОУТБУКА СВОИМИ РУКАМИ      Владельцам нотубуков и нетбуков посвящается эта статья. Хронический перегрев процессора — основной недостаток ноутбуков, из-за этого резко снижается производительность компьютера, а иногда это приводит к отказу работ некоторых программ или же ноутбука в целом. МЯГКИЙ ПУСК    Схема устройства так называемого «мягкого старта» — токоограничение потребителя при первых секундах включения в сеть 220В.

Глушитель сигнала сотовой связи. Использование глушилок для мобильных телефонов. Типы глушилок по форм-фактору

Так как все необходимые советы и указания, включая фото и рисунки микросхем, были приложены к статье, я не стал медлить. В процессе работы кое-что я доработал на свой лад, и результат превзошел все ожидания. Далее описан ход моих действий.

Устройство для подавления сигналов сотовой сети (то есть, GSM-глушилка) функционирует на частоте 800 МГц, поскольку все сотовые телефоны настроены на эту же частоту. Для контроля напряжения я применил генератор качающейся волны. Единственным его «минусом» является сложность сборки – здесь начинающим радиолюбителям не обойтись без помощи специалиста.

Синхросигналы частотой 45 МГц, которые выступают в роли помех, выдает специальный генератор. Он взаимодействует с местным гетеродином приемника микросхемы. Для уравнения сопротивления между генератором и гетеродином пришлось сигнал с местного гетеродина провести по сети согласования сопротивлений.

РЧ-входом послужил порт гетеродина, который я соединил с антенной, настроенной на 800 МГц, а РЧ-выход соединил с резонирующим усилителем, в результате чего на выходе мощность прибора возросла на 15–16 дБм. Усиленный сигнал затем поступает на отправную антенну.

У всех сотовых телефонов, работающих на 800 МГц, разница частоты между входящим и исходящим сигналом всегда постоянна – 45 МГц. Теперь при включенном глушителе сотового сигнала телефон будет посылать сигнал в сеть и сразу же принимать его обратно. Если разговаривать по телефону, то получится услышать отражение своего голоса.

На сегодняшний день GSM жучки это хит продаж! Самый удобный и самый лучший вариант прослушки — по GSM каналу. Вы на Канарах, клиент на Курилах — позвонили на это GSM жучок и в курсе всего!

Схема очень простая — не нужно сидеть около офиса клиента и быть вычисленным, вся система работает там, где есть сотовая связь, а сегодня она есть везде, такая gsm глушилка и подавитель шума любые диапазоны цифровых сигналов. Предлагаем схему для подавления сигнала сотовой связи в GSM диапазоне.

Самодельная схема подавителя для мобильного телефона собрана на устаревшей элементной базе, однако она очень проста в изготовлении и вся элементная база блокиратора есть на рынках. Теоретически дальность подавления данной схемы генератора помех GSM не более 7-и метров.

Подавляемые частоты 9001800 Мгц. Питание от 15 до 20 вольт, стоит микросхема стабилизации питающая всю схему 12 вольтами. На транзисторах собран генератор управляемый напряжением.

Схема глушилки сотовых GSM телефонов. Схема блокиратора телефонов:

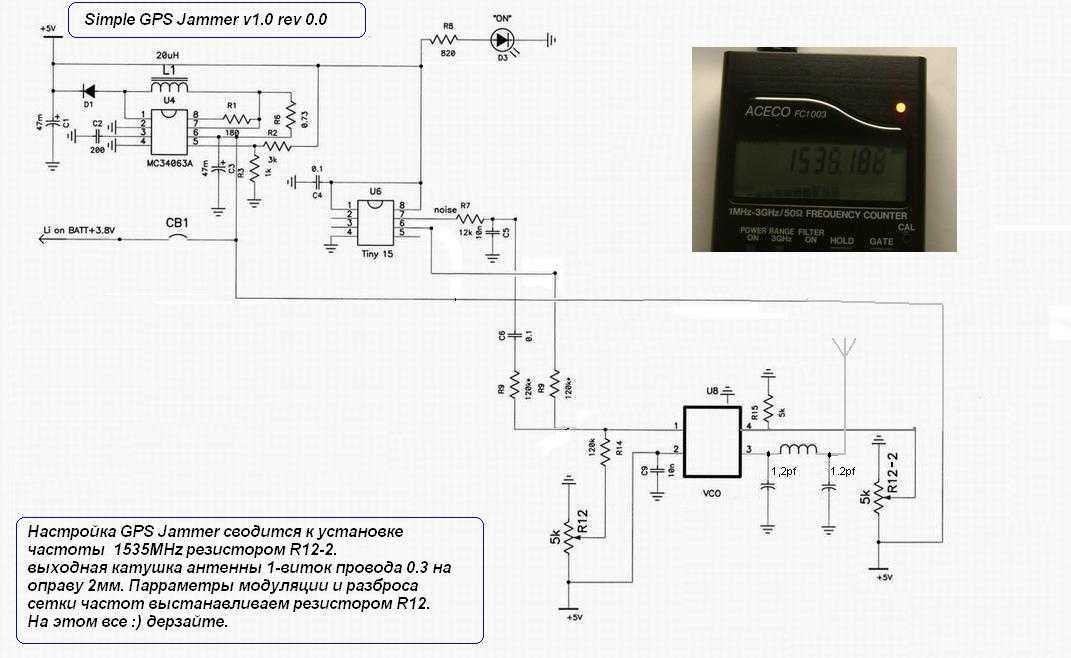

Схема глушилки для GPS приемников (1575.42мГц)

Cхема глушилки GPS обеспечивает эффективное подавление сигнала со спутников (GPS) на частоте 1575,42мГц.

Дальность подавления 20-75 метров, при этом эффективность подавления зависит от тогда какие преграды между авто и спутником (крыша, лес и так далее). Данная схема собрана на микросхеме синтезатора частоты фирмы моторолла.

Сигнал с которой смешивается с сигналом ШУМ от микросхемы ЛМ-386 и далее через смеситель подается на предварительный высокачастотный усилитель далее через полосовой фильтр на оконечный ВЧ усилитель и далее на антенну. Прибор подойдет для использования в автомобиле при питании от Кроны. Время работы от кроны 10-15 минут или от прикуривателя через 9-ти вольтовый стабилизатор.

Схема глушилки для GPS приемников (1575.42мГц):

Схема глушилок радиосигналов

Схема предназначена для изготовления прибор для защиты от радио-жучков. Схема глушителя Обеспечивает эффективное подавление излучений маломощных передатчиков диапазона 30 МГц — 1000 МГц. Большое количество жучков работает именно на этих частотах.

Принципиальная схема подавителя:
На транзисторы VT1-VT4 необходимы радиаторы не менее 100 кв. см. на каждый, при условии хорошей внутренней вентиляции корпуса. Резисторы R1 и R2 лучше заменить на один 4,7 Ома мощностью 10 Вт.

Заместитель директора по развитию Керимов Ростислав.
www.сайт

В последнее время интернет-сообщество стало уделять всё больше и больше внимания глушилкам сотовой связи, особенно тому, как самому сделать одну из них. Компания Джаммер и команда наших специалистов не смогли остаться в стороне и решили составить свою собственную инструкцию для Вас. Но не стоит забывать, что создание такого сложного устройства – дело довольно непростое и требует определенных навыков и опыта в сфере электроники.

3 Способа Подавления

Прежде всего, Вы должны знать, что существует три способа подавления мобильных сигналов:

• Спуфинг (на мобильное устройство подается ложный сигнал и его работа нарушается)
• ДоС атака (отказ в обслуживании, когда сигнал перекрывается радиопомехами и не может нормально быть принят или отправлен)
• Электромагнитная экранировка (объект заключается в защитный экран, который не пропускает ни входящие, ни исходящие сигналы)

Наши специалисты используют второй способ, и вот почему: спуфинг является хорошим методом, но требует точной регулировки и контроля, и неопытному пользователю будет довольно сложно управлять таким устройством. Электромагнитная экранировка классно работает, но она привязана к одному местоположению, т.е. о портативных устройствах можно забыть.

Поэтому ДоС остается лучшим выбором в силу возможности глушить все мобильные устройства выбранных частот в радиусе подавления используемой глушилки связи.

Собираем Части

Чтобы сделать глушилку сотовой связи, Вам понадобится объединить некоторые детали в одно целое. Вот их список:

• Генератор, Управляемый Напряжением (ГУН)
• Настроечная Схема (для выбора желаемой частоты для подавления)
• Источник Помех (как правило, встроен в Настроечную Схему)
• Блок Усиления РЧ (так называемый “усилительный каскад”)
• Передающая Антенна

ГУН является самой важной частью. Он словно сердце Вашей глушилки. ГУН производит РЧ сигнал, который будет взаимодействовать с блокируемым устройством. Прежде всего, Вы должны выбрать частоты, которые будут использоваться Вашим подавителем. Вот список основных стандартов связи:

• AMPS (800МГц)
• PCS (800МГц, 1800МГц и 1900МГц)
• GSM (850МГц и 1900МГц в Америке, 900МГц и 1800МГц в Европе)
• GPS (основные гражданские частоты 1227МГц и 1575МГц)
• Wi-Fi/Bluetooth (2400МГц — 2500МГц)
• RFID (также известна как UHF/VHF, 14МГц — 400МГц, 800МГц и 2450МГц)

Также Вам необходимо подумать о размере будущего подавителя, так как Вы можете создать портативную глушилку сотовой связи либо настольный блокиратор мобильных телефонов .

Настроечная Схема может быть двух видов: разомкнутая схема и с обратной связью. Разомкнутая схема довольно проста и требует всего лишь несколько составляющих и дополнительные пассивные компоненты. Генератор пилообразных колебаний заставляет ГУН ходить от нижней к верхней частоте. Схема с обратной связью использует ФАПЧ чтобы настроить и удерживать частоту ГУН на одном уровне. Для этой цели Вам нужно использовать микроконтроллер. Он программируется один раз и подключается к ГУН, поэтому он не настраиваемый.

Блок Усиления РЧ – это то, что Вам нужно, если Вы желаете расширить зону покрытия Вашей глушилки вместе с мощностью сигнала. Чем больше мощности у Вашего подавителя сигналов, тем шире радиус его подавления . Ценой этому является, как Вы уже, наверное, догадались, время работы устройства. Больше мощности равняется меньшему времени, на которое хватит батареи.

На рынке электронных компонентов имеется достаточно широкий выбор усилительных каскадов (7дБм, 17дБм, и даже 20+дБм). Однако следует учитывать, что чем больше мощность, тем меньше время работы устройства.

Передающая Антенна – это устройство, передающее сигналы, которые генерирует Ваш подавитель. Основной характеристикой антенны является КСВН (Коэффициент Стоячей Волны Напряжения). Если КСВН Вашей антенны равняется трем или ниже, тогда это то, что надо, потому что обратные потери этой антенны минимальны.

Специалисты компании Джаммер используют SMA антенны, так как их очень легко убирать или заменять. Также следует упомянуть то, что всенаправленные антенны являются предпочтительными, если Вы не хотите постоянно направлять свою глушилку на объект подавления, как пульт от телевизора.

Источник Питания поддерживает жизненную силу Вашего творения. Обычно для работы подавители мобильных телефонов используют 5В постоянного тока. Поэтому Вы можете использовать ионно-литиевую батарею в качестве источника питания. В случае использования обычного источника питания Вам понадобится сетевой адаптер. Сетевой адаптер может быть двух типов: удвоитель напряжения управляемого конденсатора или индукторный импульсный повышающий стабилизатор.

Первый простой и эффективный, но его нельзя регулировать, так что Вам понадобится регулятор МПН для корректировки напряжения. Второй является регулируемым, но он более дорогой, более сложный и требует точного подбора всех компонентов для стабильной работы.

Наша производственная команда использует импульсные стабилизаторы для своих творений. Это отнимает больше времени и труда, но результат стоит того . Адаптеры переменного/постоянного тока производятся почти для всех типов глушилок мобильной связи.

Дополнительные Заметки

• Сигналы более старых моделей мобильных устройств легче подавляются из-за более низкой рабочей мощности. Соответственно они будут глушиться на большем расстоянии, чем более новые мобильные телефоны.
• На более мощные глушилки сигналов, как правило, устанавливают охладительные системы для предотвращения неполадок.
• Если у Вас достаточно навыков, сноровки и опыта (а также необходимого оборудования), Вы можете использовать программируемую систему ФАПЧ с микроконтроллером, чтобы сделать Ваш подавитель сотовой связи регулируемым .

И Напоследок

Ну что, Вам понравилось? Теперь Вы имеете представление о том, какой труд проделывается нашими уважаемыми исследовательскими и производственными специалистами, чтобы изобрести, разработать, создать и произвести всё это разнообразие надежных глушилок сотовой связи для Вашего пользования.

Мир электронных гаджетов – это огромное и интересное место! Ему есть что показать и чем удивить. Он может помочь нам радоваться современным, полезным, да и просто прикольным штукам.

И он будет рад Вам как его новой части!

Глушилка сотовой связи представляет собой устройство, позволяющее заглушить сигнал мобильного телефона. Девайсы могут использоваться и для подавления других импульсов.

[ Скрыть ]

Принцип работы

Принцип действия GPS блокираторов простой. Устройство работает, излучая специальный импульс в пределах определенной частоты, как и девайс, который необходимо заглушить. Вокруг подавляющего блокиратора образуется специальное поле, в нем теряются импульсы, издающиеся другими устройствами.

Типы глушилок по форм-фактору

Рассмотрим разновидности подавляющих устройств по форм-фактору.

Стационарные глушилки

Эти девайсы разработаны для постоянной эксплуатации в конкретном месте. С целью обеспечения рабочего состояния устройство должно быть подключено к бытовой сети. Вес такого девайса составляет до 5 килограмм. Отличительной чертой систем является возможность одновременного генерирования подавляющего поля в нескольких диапазонах частот. Их количество составит от 10 и больше.

Пользователь ul sound рассказал о работе стационарного глушителя связи, сделанного самостоятельно.

Портативные глушилки

Портативные девайсы менее мощные, однако они характеризуются небольшими размерами, благодаря этому их можно носить в кармане и активировать при надобности. Вес глушилки составляет около 300-700 грамм. В портативных устройствах могут использоваться от трех до шести антенн, которые предназначены для подавления различных диапазонов частот. Среднее время функционирования телефонного глушителя такого типа составляет от одного до трех часов.

Чехлы-блокираторы

В продаже можно встретить специальные блокираторы, изготовляющиеся в виде чехлов. Они изначально разрабатывались для того, чтобы операторы мобильной связи не могли отследить местоположение абонента. В таких чехлах, как правило, используется несколько отсеков. Один из них необходим для блокировки импульсов, а другой используется для защиты человеческого организма от вредоносного излучения.

Сфера применения и диапазоны подавителей

Подробно рассмотрим предназначение и сферу применения устройств.

Сотовая связь

Устройства для глушения радиосвязи могут использоваться на деловых переговорах, в театрах и любых других местах, где требуется соблюдение тишины. В крупных городах администрации культурных заведений часто применяют простые блокираторы. Если человек забыл отключить мобильник на важном мероприятии, то телефонный подавитель GSM связи не даст ему воспользоваться устройством.

Устройства, позволяющие глушить сигнал, также используются для предотвращения прослушки, которая осуществляется посредством GSM-жучков.

Диапазоны, в которых работает глушилка сотовой связи:

• от 925 до 960 МГц в GSM 900;
• от 1805 до 1880 МГц в диапазоне GSM 1800;
• от 2110 до 2170 МГц в диапазоне 3G;
• от 2570 до 2690 МГц при работе в диапазоне 4G WIMAX;
• от 791 до 820 МГц в диапазоне 4G Lite;
• от 850 до 894 МГц в диапазоне CDMA, однако с 2010 года этот диапазон отечественными операторами не используется;
• устройство работает в диапазоне от 1900 до 1930 МГц, данный стандарт в России не используется.

Канал How-todo показал, как выглядит самодельный глушитель сотовой связи.

Wi-Fi/Bluetooth

Устройства такого плана обычно объединяются в одном девайсе с гаджетами, предназначенными для подавления мобильной связи. Используются для блокирования каналов передачи информации по беспроводным камерам. Это позволяет обеспечить надежную защиту от утечки данных. Если в здании применяется такой блокиратор, то кроме камер, неработоспособными окажутся роутеры и другие беспроводные устройства, к примеру, мышки и клавиатуры. Также пользователи не смогут передавать данные по Bluetooth каналу. Рабочий диапазон частот таких устройств составляет от 2400 до 2500 МГц.

GPS/Глонасс

Часто ставятся на рабочие машины курьерских компаний, а также фирм, занимающихся грузоперевозками. Их использование позволяет осуществлять контроль над местоположением транспортного средства. Для подавления сигнала таких маячков используются антитрекеры. Это устройство небольших размеров, предназначенное для подключения к прикуривателю машины и блокирования импульсов систем ГЛОНАСС и GPS. Отдельные модели устройств могут комплектоваться заглушкой GSM. Такие девайсы применяются угонщиками, чтобы предотвратить возможность слежки за похищенной машиной.

Рабочие диапазоны:

• от 1570 до 1620 МГц для GPS L1;
• от 1200 до 1310 МГц в диапазоне ГЛОНАСС L2 либо GPS;
• от 1380 до 1410 МГц в диапазоне ГЛОНАСС L3 или GPS.

Радио

В продаже можно встретить устройства, предназначенные для заглушения радиосигналов. В магазинах они называются «Антишансон». Подходят для блокирования работы соответствующих радиостанций. Могут использоваться в маршрутных такси, автобусах, а также заведениях, где слушают шансон. Рабочий диапазон составляет от 88 до 108 МГц.

Пользователь Иван Кузнецов в ролике рассказал об особенностях сборки, а также показал принцип действия глушилки радиосвязи.

Аудиозапись

В продаже имеются устройства, предназначенные для генерирования помех микрофонов.

Есть несколько вариантов блокировки записи:

1. Ультразвуковой. Гаджет создает ультразвук, который не услышит человек, но сможет сделать помехи. Он блокирует запись голоса, осуществляемую с помощью диктофона либо смартфона.
2. Акустический. Такой девайс создает помеху, которую человеческое ухо воспринимает как хор голосов.

Звуковые блокираторы обычно продаются в корпусе динамиков, их легко встроить в интерьер. Вес устройства в среднем варьируется в районе нескольких кг. Управлять девайсом надо посредством специального пульта.

Для сигнализации

Глушилка может использоваться для подавления сигналов, передающихся от брелка ДУ на блок управления автосигнализации. Это позволит предотвратить вероятность включения или отключения противоугонной системы на определенной частоте. При необходимости можно использовать устройство, которое не только не позволит передавать сигнал, но и выведет из строя оборудование.

Диапазон рабочих частот составляет 315-433 МГц. На этой частоте работают многие бытовые приборы. Поэтому при активации блокиратора в нерабочем состоянии могут оказаться другие устройства. Радиус действия зависит от производителя, но в среднем он составляет до 100 метров.

Законно ли применение?

Законность использования определяется конкретным государством. Российское законодательство более лояльно, поэтому на территории нашей страны использовать глушители сотовой связи не запрещено.

В США за применение таких устройств человеку грозит серьезный штраф, вплоть до 50 тысяч долларов.

Установка и эксплуатация подавителя

Для использования девайса необходимо установить антенный адаптер в соответствующий разъем. Процесс блокировки сигналов начнется уже спустя 10 секунд после активации оборудования. В зависимости от типа устройств, радиус действия и принцип включения будет разным. Девайс может работать как автономно, так и от бытовой сети. Если устройство автомобильное, то его надо установить в прикуриватель. Автономные девайсы могут работать от аккумуляторов, поэтому время от времени батарею придется заряжать.

Некоторые блокираторы после активации работают слабо и не могут выполнять основную функцию. Или блокируют сигналы, но действие распространяется на конкретного провайдера. Это значит, что оператором мобильной связи используются другие частоты.

Об особенностях использования заглушек можно узнать из ролика, предоставленного каналом Груз 300.

Для обеспечения полноценного рабочего состояния надо сделать следующее:

1. Произвести демонтаж переключателя.
2. Выкрутить антенный адаптер и извлечь его из посадочного места.
3. Демонтировать крышку блокиратора. Для снятия на корпусе имеются специальные крепления или болты, которые выкручиваются отверткой.
4. Извлечь плату из устройства.
5. На схеме есть подстроечный резистор, он используется для работы в условиях определенной частоты. Резисторный элемент надо подкрутить отверткой.

Как сделать своими руками?

Чтобы сделать глушитель, потребуется генераторное устройство качающихся частот. Также необходим генераторный девайс для создания помех, устройство должно работать для выделения импульсов на 45 МГц. Этот генератор включает порты приемника, которые находятся на плате. Чтобы обеспечить стабилизацию сопротивления, импульс, который идет от гетеродина, проходит через специальную сеть согласования. К антенному адаптеру подсоединяется порт устройства, он используется в качестве радиочастотного входа. А выход импульса направляется к усилителю. Впоследствии усиленный сигнал поступает на антенну.

Процедура сборки выполняется так:

1. Подготовьте корпус. Для этого подойдет алюминиевый блок.
2. В качестве вывода и ввода в нашем примере используются разъемы от старого телефона Motorolla.
3. Штекеры припаиваются к выходам на микросхеме, которая применяется в качестве основы.
4. В корпус устройства монтируется регулятор напряжения. Также производится установка аккумуляторной батареи, она должна работать от 9 Вольт. От других компонентов на плате АКБ надо отделить, это позволит не допустить замыкания.
5. Производится монтаж антенного адаптера к входам. Выключатель устройства подсоединяется к цепи питания.

Подобные подавители и глушилки мобильников имеют различный радиус действия. Простейшие из них работают максимум на десять метров. Другие отлично подойдут для небольшого помещения или автомобиля. Более мощные подавители в рамках данной статьи мы рассматривать не будут, т.к их применение может повлечь серьезные последствия.

Благодаря таким приборам, достаточно легко и просто защититься от различных шпионских штучек, обнаружить которые практически невозможно из-за миниатюрных габаритов, но подобные глушилки вполне могут справиться с вероятной проблемой.

Основа конструкции широкополосный шумовой генератор идеально подходящий для глушилки сигнала сотовых и мобильных.

При правильно подобранных транзисторах и повышенном напряжении источника питания схема «глушилка сотовых Тетра-Фаст» может спокойно оставить мобильные телефоны без gsm сигнала. Глушилка проверена в работе, достаточна проста в настройке и изготовлении, число радиокомпонентов сведено до возможного минимума.

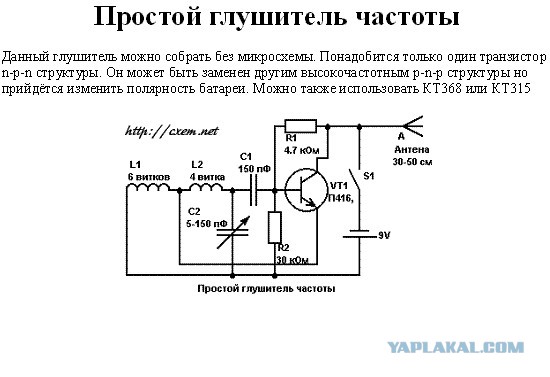

Диапазон излучаемых частот от сотен кГц до 1 ГГц. Схема настолько проста, что при условиях правильной сборки и исправности радиокомпонентов, начинает работать сразу с момента подачи питания. Конструктивно устройство имеет два выхода — стандартной и высокой мощности. Применение мощного выхода увеличивает ток потребления и перегрев транзисторов, поэтому их нужно обязательно разместить на хороших радиаторах.

Монтаж радиокомпонентов следует осуществлять с учетом основных требований к СВЧ-устройствам: компактный монтаж, широкие печатные проводники и минимум длины, исключение на плате резких поворотов, прямых углов, емкости должны быть обязательно высокочастотными и т.п.

К выходу устройства подключаем трехрамочную антенну, но в принципе легко обойтись и одной рамкой — в зависимости от конкретных условий.

После сборки схемы необходимо проверить правильность монтажа, подключить к любому выходу кусок метровой медной проволоки и включить.

Устройство обеспечивает отличное подавление излучений маломощных передатчиков диапазона 30 МГц — 1000 МГц. На биполярные транзисторы VT1-VT4 требуются радиаторы. Сопротивления R1 и R2 можно заменить на одно 4,7 Ома мощностью 10 Вт.

Достала парковка отдельных непонимающих водятлов на клумбе возле дома. Есть простой и законный способ их проучить, а именно: собрать простую схему воздействия на автомобильную сигнализацию. И после этого машину наводящуюся в радиусе действия прибора нельзя будет поставить или снять со сигнализации.

В некоторых случаях может появится необходимость сгенерировать большие помехи для ТВ и радиоприемников. Например жена смотрит тупой сериал, а мы хотим посмотреть футбол. Для этой цели можно собрать глушилку ТВ диапазона. Ее особенность — небольшой радиусом действия около 50-100 метров и хорошая способностью глушить сигнал в широком частотном интервале. При этом изображение и звук на ТВ полностью исчезает.

Тематические материалы:

Что делать, если не работает телефон мгтс? Все контакты мегафон Компания сотовой связи мегафон Мобильный мгтс, работа над ошибками Интернет провайдер регион телеком Как подключить безлимитный интернет на билайн Мобильный интернет билайн за 3 Настройка интернета и WiFi сети Акадо Телеком: особенности подключения оборудования Настройка интернета и WiFi сети Акадо Телеком: особенности подключения оборудования Личный кабинет управдом Личный кабинет мортон сакраменто

Обновлено: 17. 01.2022

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Как сделать подавитель радиочастот?

Hamtronics пользуется поддержкой своей аудитории. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию. Узнать больше

4 апреля 2023 г. 1 апреля 2023 г.

Подавитель радиочастот (или подавитель РЧ) предотвращает связь радиосвязи с приемником.

Схемы для ограничения ненадлежащего использования припоя или флюса уже давно назрели. Как следствие, понимание того, как сделать глушитель радиочастот, может сэкономить ваше время и обезопасить вас во многих обстоятельствах.

Чтобы создать блок радиочастотных помех, выполните следующие действия:

Содержимое

• Что нужно для изготовления блока радиочастотных помех
  • Самодельный блок радиочастотных помех
• Как сделать блок радиочастотных помех 9002 0
• Шаг 1: Соберите схему драйвера
• Шаг 2: Соберите обратноходовую антенну
• Шаг 3: Добавьте антенну

Как добиться пика резонанса

Советы по самодельному блоку радиочастотных помех

Заключение

Что нужно для создания устройства подавления радиочастот

Чтобы сделать устройство подавления частот, убедитесь, что вы включили все в этот контрольный список комплекта устройства подавления помех FM-радио:

• Драйвер обратного хода 9002 4
• Большой радиатор
• Твердая бумага
• Парафиновый воск
• Клей

Радиочастотный глушитель, конструкция своими руками

Как правило, базовая схема радиочастотного глушителя, сделанная своими руками, может подавлять все виды радиочастотных сигналов на расстоянии от 5 до 10 метров.

Схема может стать подходящей для глушения любой желаемой частоты за счет использования различных комбинаций L1/L2 и регулировки резаков 22 пФ.

Эта схема может глушить частоты в диапазоне от 50 МГц до 1 ГГц. Он также может настраиваться на частоты выше 500 МГц, но в этой ситуации схема может значительно усложниться.

Поскольку более высокие частоты требуют более коротких соединений, параметры радиочастотной цепи становятся более важными. Более короткие ссылки также могут вызывать различные проблемы со стабильностью.

Примечательно, что вы можете использовать эту конструкцию для подавления радиостанций, которые вещают в радиальном диапазоне 40 метров или даже больше.

Как сделать радиочастотный глушитель

Теперь давайте создадим самодельный радиочастотный глушитель, выполнив 3 шага ниже:

Шаг 1: Соберите схему драйвера намотать обратную связь и первичную катушки таким же образом. Кроме того, используйте быстродействующий диод для защиты транзистора от внезапного повышения напряжения.

Использовать большой радиатор. Драйвер, который мы используем, представляет собой прототип с крошечным радиатором, из-за которого транзистор быстро нагревается.

Вторичная и первичная обмотки обратноходовой цепи не соединены с управляющей цепью припоем. Вместо этого вы должны использовать винты для их крепления, что позволяет позже установить различные обратноходовые механизмы. Для этого шага также необходим старый обратноходовой конвертер для черно-белого телевизора.

Шаг 2: Сборка обратноходового клапана

Снимите первичную основную обмотку обратноходового клапана.

Подготовьте небольшую трубку из плотной бумаги и с помощью клея прикрепите к ней вторичную и первичную обмотки. Затем вставьте вторичную катушку и новую первичную, а также обратную связь.

При сборке обратной связи убедитесь, что ферритовые сердечники находятся в правильном месте, а пластиковые пластины остаются между ними. Таким образом, ультразвуковые колебания могут уменьшиться.

Толщина катушки должна быть 1 мм, а магнитная проволока намного тоньше, около 0,1 мм. Между обмотками не должно быть внутренней дуги. Также необходимо пропитать спираль парафином.

Обратный ход производит искры размером от 8 до 9 мм (во время работы он может выдвигаться до 20 мм). Для работы требуется источник питания мощностью 20 Вт.

Тонкая вторичная обмотка ручной работы рекомендуется, если вы планируете увеличить мощность обратноходового преобразователя, поскольку чрезмерное вторичное напряжение может быстро повредить первичную обмотку. Ваша катушка не может быть толще 1 мм! Кроме того, в этой ситуации используйте эпоксидную смолу вместо парафина, так как парафин легко плавится.

Присоедините три катушки для получения большего напряжения. В интернете есть несколько инструкций по созданию самодельных обратноходовых катушек.

Шаг 3: Добавьте антенну

Искры располагаются на расстоянии 2-3 мм друг от друга, антенной служит двухметровый провод. Длина искры может уменьшиться с 8 мм до 2 или 3 мм из-за падения напряжения, создаваемого антенной.

Подавитель включает диапазон от 10 до 15 метров. Вы можете использовать 8-метровую антенну для увеличения диапазона.

Обратите внимание, что СВЧ-шум может преобладать на больших расстояниях. Между тем, вы можете заметить шум УКВ на 8-10 м.

Подавитель может создавать помехи на частотах, отличных от УКВ или некоторых длинноволновых диапазонов.

Вы можете увеличить радиус действия глушилки, установив дополнительные вторичные катушки. В некоторых случаях улучшение драйверов производительности может принести лучший результат.

Наименование услуги

• Обратноходовой преобразователь вырабатывает высокое напряжение от 15 до 25 кВ. Значение варьируется в зависимости от источника питания. Вкладывать много ватт в ваш обратноход довольно опасно.
• Искра может быть источником озона!
• Глушитель может повредить электронные устройства на расстоянии нескольких метров. Кроме того, использование глушилки является незаконным!

Как достичь пика резонанса

Вы можете повысить эффективность самодельного радиочастотного глушителя, изменив настройки для достижения пикового резонанса. Ниже приведены некоторые факторы, на которые следует обратить внимание, чтобы добиться этого:

• Подсоедините провод заземления и «тестовую» точку к вольтметру постоянного тока с диапазоном от 0 до 10 вольт.
• Установите 22-контактный резак с правой стороны, чтобы ограничить отображаемое на измерителе значение не более 3 В.
• Описанный выше шаг может привести к прерыванию исходной частоты системы (системы, созданной вами с целью глушения частоты).
• На левой стороне резака 22p еще раз точно настройте его, чтобы вернуть частоту на место, где она должна быть.

Вы только что установили пиковый резонанс контура. Вы можете рассчитывать на то, что он будет функционировать на пике своих возможностей.

Советы по изготовлению самодельных радиочастотных помех

Современные радиочастотные помехи — это важный инструмент связи. Они помогают повысить конфиденциальность и безопасность мобильной связи.

Что касается FM-глушилки, вам следует принять к сведению несколько советов:

• Количество оборотов и/или диаметр катушек должны уменьшиться. Это изменение позволяет генератору радиочастотных помех работать на различных частотах. Вам может понадобиться несколько проб и ошибок, пока вы не обнаружите правильную частоту.
• Вы должны изменить соседние резаки, используя комплект для подавления FM-радио. Продолжайте до тех пор, пока не добьетесь идеального глушения или наилучшего возможного отклика системы глушения.
• Специалисты настоятельно рекомендуют создавать схему для вашего радиочастотного глушителя на высококачественной и хорошо изготовленной печатной плате.

Заключение

Процесс изготовления глушителя радиочастот может быть непростым. Это требует правильной схемы. Вы также должны иметь хорошие знания в области электрики, чтобы правильно выполнять шаги. Однако вам может быть легче достичь желаемого результата со всей информацией, которой мы поделились.

Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь спрашивать. Если вы считаете эту статью полезной, пожалуйста, поделитесь ею с друзьями.

Спасибо за прочтение!

Ричард Пеннингтон

Ричард Пеннингтон — это тот, к кому можно обратиться за консультацией, если вам требуется профессиональное понимание электроники. Обладая более чем десятилетним опытом работы в области электроники и средств связи, он теперь является нашим главным редактором контента.

Он является консультантом по многочисленным статьям и видео на темы, связанные с радиолюбителями, электронными устройствами и связью.

Как сделать подавитель радиочастот?

Введение в радиочастотные помехи

Радиочастотные помехи — это преднамеренное нарушение радиоволн с целью предотвращения связи между двумя устройствами. Радиоэлектронная борьба является мощным инструментом управления связью. Он использует специализированные устройства для излучения радиоволн на той же частоте, что и целевое оборудование, тем самым препятствуя их способности принимать или передавать сигналы. Его приложения универсальны — от саботажа деятельности противника во время военных операций, охраны секретных зон и обеспечения конфиденциальности в гражданских районах; он предлагает выгодное преимущество перед традиционными методами достижения этих целей.

Радиочастотное подавление может быть достигнуто с использованием различных методов и технологий, начиная от простых самодельных устройств и заканчивая передовым оборудованием военного уровня. Устройство подавления должно быть тщательно подобрано для обеспечения максимальной эффективности с учетом таких факторов, как диапазон частот, выходная мощность и конструкция антенны. Подбирая правильную комбинацию, вы можете обеспечить оптимальную эффективность нарушения сигнала! Тем не менее, важно помнить, что использование устройств подавления радиочастот во многих странах считается нарушением закона и, таким образом, может привести к серьезным юридическим последствиям.

Законность радиопомех

Законность радиочастотных помех зависит от страны и конкретных обстоятельств, связанных с их использованием. Международные правила, такие как Женевские конвенции и правила МСЭ, гласят, что использование радиочастотных помех является незаконным практически во всех странах мира.

Когда дело доходит до устройств подавления радиочастот, Соединенные Штаты строго регулируют их использование в соответствии с федеральным законом. Федеральная комиссия по связи (FCC) отвечает за соблюдение этих правил. Если кто-то уличен в их нарушении, ему грозят серьезные последствия. Хотя гражданские лица рискуют получить последствия, если используют радиочастотные глушители без разрешения, государственные учреждения делают исключения. Например, военные или правоохранительные органы используют их на законных основаниях в целях безопасности.

Радиопомехи являются серьезной проблемой во многих странах, и их последствия могут быть весьма серьезными. Без явного согласия вмешательство в чужие устройства связи, такие как сотовые телефоны или радиоприемники, считается незаконным. Использование технологий, нарушающих их работу, влечет за собой серьезные санкции.

Важно учитывать, что в некоторых случаях использование радиопомех допустимо. Но его непреднамеренное воздействие может привести к нарушению работы критически важных систем, таких как аварийно-спасательные службы или авиационная связь. Соответственно, если использование устройства считается необходимым и разрешено властями.

Основные компоненты, необходимые для создания блока радиочастотных помех

Компоненты, необходимые для изготовления блока радиочастотных помех, могут различаться в зависимости от конструкции и сложности устройства. Для создания эффективной схемы подавления радиочастот необходимы правильные компоненты, в том числе:

• Источник питания : Для работы устройства подавления ему нужен источник электроэнергии, способный поддерживать работу. Это может быть батарея, блок питания переменного тока или блок питания постоянного тока.
• Генератор : Генератор служит пульсирующим сердцем глушилки, создавая звуковой сигнал на заданной частоте и усиливая его для передачи. Генератор может быть кварцевым генератором, LC-генератором или генератором, управляемым напряжением (VCO).

• Усилитель : Усилитель необходим для мощного генератора, поскольку он усиливает сигнал, эффективно разрушая его намеченную цель. Усилитель может быть транзисторным усилителем, операционным усилителем или усилителем мощности.
• Антенна : Антенна используется для передачи сигнала помех на целевое устройство. Антенна, которую вы выбираете для своего глушителя, зависит от диапазона частот и выходной мощности. Дипольные антенны, патч-антенны и спиральные антенны широко используются в проектах подавления радиочастот.

• Фильтр : Сигналы подавления могут быть адаптированы для выборочного вмешательства в целевые устройства, оставляя близлежащую электронику невредимой с помощью фильтров. Более того, для точного ограничения этих частотных диапазонов доступны разновидности полосовых и низкочастотных фильтров.
• Схема управления : Управляя сигналом глушителя, схема управления может управлять частотой, мощностью и модуляцией, чтобы гарантировать максимальную эффективность.

• Система охлаждения : В комплект усилителя должна быть включена эффективная система охлаждения для отвода тепла и защиты компонентов от перегрева.

Обратите внимание, что проектирование и изготовление радиочастотного глушителя требуют специальных знаний и опыта в области электроники и радиотехники.

Различные типы радиочастотных глушителей

Существует множество радиочастотных глушителей, каждый из которых создан для определенной цели и обладает уникальными характеристиками. Вот некоторые из наиболее распространенных типов:

• Подавители широкополосного доступа : Подавители помех можно использовать в ряде военных ситуаций, высвобождая мощные синхронизированные частоты для нарушения связи и операций. Они эффективны против самых разных систем связи, но также могут мешать дружескому общению и вызывать непредвиденные последствия.

• Узкополосные глушилки : Узкополосные глушилки — это специализированные устройства, которые могут создавать помехи в диапазоне радиочастот для нарушения работы определенных типов систем связи, таких как GPS или сотовые телефоны.
• Точечные глушилки : Чтобы обеспечить эффективную сборку глушилки, выберите плату микроконтроллера и программно-определяемое радиооборудование, которые соответствуют техническим требованиям вашего проекта по функциональности. Широкий выбор этих компонентов – неотъемлемая часть успеха!
• Подавители помех для самозащиты : Эти подавители предназначены для защиты определенного транспортного средства или устройства от входящих сигналов. Как пример в военном применении для защиты самолетов от управляемых ракет.

• Подавители непрерывной волны (CW) : Эти подавители излучают постоянный сигнал на определенной частоте. Они часто используются для тестирования или исследовательских целей.
• Импульсные глушилки : Эти глушилки испускают короткие импульсы помеховой энергии. Они часто используются для нарушения работы радаров или других прерывистых систем связи.
• Программируемые глушилки : Эти глушилки могут быть запрограммированы на излучение различных частот, уровней мощности и типов модуляции. Это делает их универсальными и адаптируемыми к различным ситуациям.

Важно помнить, что радиочастотные глушилки обычно запрещены в большинстве стран. Любое несанкционированное использование может привести к серьезным последствиям. Чтобы обеспечить соблюдение правил, важно получить соответствующие разрешения и одобрения перед изготовлением оборудования для подавления помех.

Как создать более продвинутую радиочастоту с помощью микроконтроллера и программно-определяемой радиосвязи (SDR)

Создание более совершенной радиочастотной помехи с использованием микроконтроллера и программно-определяемой радиосвязи (SDR) требует специальных знаний. Кроме того, должны быть знания в области электроники, программирования и радиотехники. Эффективный и действенный глушитель радиочастот требует тщательного рассмотрения различных ключевых факторов.

Ниже приведены этапы создания более совершенного глушителя радиочастот с использованием микроконтроллера и SDR:

• Выберите микроконтроллер и аппаратное обеспечение SDR. : Чтобы успешно собрать глушитель, обязательно выберите плату микроконтроллера. И программно-определяемое радиооборудование, которое совместимо друг с другом и соответствует спецификациям вашего проекта. Некоторые популярные варианты плат микроконтроллеров включают Arduino и Raspberry Pi, а популярное оборудование SDR включает HackRF и USRP.

• Установите необходимое программное обеспечение : Установите программное обеспечение, необходимое для программирования микроконтроллера и управления оборудованием SDR. Это может включать Arduino IDE, язык программирования Python и программное обеспечение GNU Radio.
• Разработать программное обеспечение : Написать код для микроконтроллера и оборудования SDR, которые будут управлять сигналом помех. Это может включать установку частоты и выходной мощности помехового сигнала. И модуляция сигнала для имитации определенного протокола связи.
• Тестирование и отладка : Протестируйте генератор помех в контролируемой среде и устраните любые возникающие проблемы. Убедитесь, что глушитель не создает помех для авторизованных систем связи.
• Создание аппаратного обеспечения : После того, как программное обеспечение разработано и протестировано, создайте аппаратное обеспечение. Это необходимо для размещения микроконтроллера и оборудования SDR. И соедините их вместе.
• Испытание и проверка : Испытание полностью собранного генератора помех и убедитесь, что он работает должным образом.

Обратите внимание, что создание радиочастотного глушителя с использованием микроконтроллера и SDR является сложным и продвинутым проектом.

Факторы, которые следует учитывать при изготовлении радиопомехи

Очень важно учитывать различные элементы, такие как конструкция антенны, чтобы гарантировать надежные результаты. Некоторые из ключевых факторов, которые следует учитывать, включают:

• Диапазон частот : Подавитель должен быть разработан для работы в диапазоне частот целевой системы связи. Важно выбрать соответствующие компоненты и настроить параметры схемы для достижения желаемого диапазона частот.
• Выходная мощность : Выходная мощность глушилки должна быть достаточной, чтобы нарушить работу целевой системы связи. Однако важно избегать чрезмерной выходной мощности, которая может вызвать помехи в других разрешенных системах связи и нарушить нормативные ограничения.
• Конструкция антенны : Антенна является критическим компонентом генератора помех и должна быть спроектирована так, чтобы эффективно излучать сигнал помех. Конструкция антенны должна учитывать диапазон частот, выходную мощность и желаемую диаграмму направленности генератора помех.
• Схема модуляции : Технология создания помех развилась до такой степени, что вредоносные сигналы могут быть замаскированы под обычные протоколы связи, что значительно затрудняет обнаружение и противодействие целевым системам.
• Стратегия подавления : В зависимости от целевой системы связи, различные стратегии подавления могут быть более эффективными. Например, помеховой сигнал постоянной волны (CW) может быть эффективен против простых систем связи, в то время как более продвинутые системы могут потребовать более сложной и динамичной стратегии подавления.
• Юридические и этические соображения : Подавители радиочастот являются незаконными, и любые усилия по разработке устройства должны предприниматься исключительно в образовательных или экспериментальных целях со всеми необходимыми юридическими разрешениями. Также важно учитывать потенциальное воздействие на авторизованные системы связи и избегать нарушения работы основных служб.

Подводя итоги, можно сказать, что создание эффективного устройства подавления радиочастот требует тщательного рассмотрения нескольких факторов, включая диапазон частот, выходную мощность, конструкцию антенны, схему модуляции и стратегию подавления.

Заключение

В заключение, создание устройства подавления радиочастот может быть сложной задачей, требующей специальных знаний и опыта. В то время как существуют простые конструкции, которые могут быть изготовлены с использованием базовых компонентов, более совершенные глушители, включающие микроконтроллеры и программно-определяемую радиосвязь, требуют глубоких знаний в области электроники, программирования и радиочастотной инженерии.

Крайне важно признать, что использование радиочастотных глушителей запрещено законом в большинстве областей, и любые испытания по созданию такого устройства должны проводиться только в образовательных или экспериментальных целях с обязательным юридическим разрешением.
