Проводка ваз 2106 схема. Электрооборудование ВАЗ 2106: подробная схема и особенности устройства

Как устроена электрическая система ВАЗ 2106. Какие основные элементы входят в схему электрооборудования. Как правильно читать и использовать электросхему ВАЗ 2106 для диагностики неисправностей. На что обратить внимание при обслуживании электрики автомобиля.

Общая характеристика электрооборудования ВАЗ 2106

Электрооборудование автомобиля ВАЗ 2106 представляет собой сложную систему, объединяющую множество электрических компонентов. Она обеспечивает работу всех электрических устройств и систем автомобиля — от запуска двигателя до управления светотехникой.

Основными элементами электрооборудования ВАЗ 2106 являются:

  • Аккумуляторная батарея
  • Генератор
  • Стартер
  • Система зажигания
  • Система освещения и сигнализации
  • Контрольно-измерительные приборы
  • Электродвигатели различных систем
  • Коммутационная аппаратура (реле, предохранители)
  • Электропроводка

Все эти компоненты соединены между собой согласно электрической схеме автомобиля. Знание этой схемы критически важно для диагностики и устранения неисправностей в электрооборудовании ВАЗ 2106.


Особенности электросхемы ВАЗ 2106

Электрическая схема ВАЗ 2106 имеет ряд особенностей, которые необходимо учитывать при работе с электрооборудованием автомобиля:

  • Однопроводная система с общим минусом на кузове автомобиля
  • Номинальное напряжение бортовой сети 12 В
  • Использование предохранителей для защиты цепей
  • Применение реле для коммутации мощных потребителей
  • Цветовая маркировка проводов для облегчения идентификации

Как правильно читать электросхему ВАЗ 2106? Необходимо обращать внимание на следующие элементы:

  1. Условные обозначения компонентов
  2. Цветовую маркировку проводов
  3. Номера предохранителей и реле
  4. Точки соединения проводов
  5. Обозначения «массы» (соединения с кузовом)

Основные компоненты электросхемы ВАЗ 2106

Рассмотрим подробнее ключевые элементы электрооборудования ВАЗ 2106:

Аккумуляторная батарея

Аккумулятор ВАЗ 2106 — это источник электроэнергии для запуска двигателя и питания потребителей при неработающем двигателе. Характеристики штатного аккумулятора:

  • Напряжение: 12 В
  • Емкость: 55 А·ч
  • Ток холодной прокрутки: 255 А

Генератор

Генератор обеспечивает питание электросистемы при работающем двигателе и заряжает аккумулятор. На ВАЗ 2106 устанавливался генератор Г221:


  • Номинальное напряжение: 14 В
  • Максимальный ток: 42 А
  • Мощность: 500 Вт

Система зажигания

Система зажигания ВАЗ 2106 включает:

  • Катушку зажигания Б117-А
  • Распределитель зажигания Р119-Б
  • Свечи зажигания А17ДВ
  • Коммутатор ТК102

Диагностика неисправностей электрооборудования ВАЗ 2106

При возникновении проблем с электрооборудованием ВАЗ 2106 важно уметь правильно диагностировать неисправность. Как это сделать?

  1. Визуальный осмотр: проверьте целостность проводки, состояние контактов и предохранителей.
  2. Проверка напряжения: измерьте напряжение на аккумуляторе и генераторе.
  3. Проверка предохранителей: осмотрите все предохранители на предмет перегорания.
  4. Проверка массы: убедитесь в надежности соединений с кузовом.
  5. Поиск обрывов: используйте мультиметр для проверки целостности цепей.

При диагностике всегда сверяйтесь с электросхемой ВАЗ 2106 — это поможет быстрее локализовать проблему.

Модернизация электрооборудования ВАЗ 2106

Многие владельцы ВАЗ 2106 задумываются о модернизации электрооборудования. Какие улучшения можно произвести?


  • Установка более мощного генератора
  • Замена штатной проводки на проводку большего сечения
  • Установка дополнительных реле для разгрузки штатных цепей
  • Модернизация системы освещения (установка более мощных ламп, ксенона)
  • Установка современной аудиосистемы

При модернизации важно учитывать нагрузку на бортовую сеть и не превышать возможности штатного генератора и проводки.

Техническое обслуживание электрооборудования ВАЗ 2106

Регулярное обслуживание электрооборудования ВАЗ 2106 поможет предотвратить многие проблемы. Что нужно делать?

  1. Проверка уровня электролита в аккумуляторе (для обслуживаемых АКБ)
  2. Очистка клемм аккумулятора от окислов
  3. Проверка натяжения ремня генератора
  4. Осмотр проводки на предмет повреждений изоляции
  5. Проверка работы всех электрических потребителей
  6. Замена свечей зажигания согласно регламенту

Регулярное выполнение этих простых операций значительно повысит надежность электрооборудования вашего ВАЗ 2106.

Часто встречающиеся неисправности электрооборудования ВАЗ 2106

Несмотря на относительную простоту, электрооборудование ВАЗ 2106 может иметь ряд типичных неисправностей. Рассмотрим наиболее распространенные проблемы и способы их устранения:


1. Проблемы с запуском двигателя

Если двигатель не запускается или запускается с трудом, причиной может быть:

  • Разряженный аккумулятор: проверьте напряжение на клеммах, при необходимости зарядите или замените АКБ
  • Неисправность стартера: проверьте работу стартера, при необходимости отремонтируйте или замените
  • Проблемы с системой зажигания: проверьте свечи, высоковольтные провода, катушку зажигания

2. Отсутствие зарядки аккумулятора

Если аккумулятор не заряжается при работающем двигателе, возможные причины:

  • Неисправность генератора: проверьте выходное напряжение, при необходимости отремонтируйте или замените генератор
  • Обрыв или ослабление ремня генератора: проверьте состояние и натяжение ремня
  • Неисправность регулятора напряжения: проверьте и при необходимости замените регулятор

3. Проблемы с освещением

При неисправностях в системе освещения проверьте:

  • Состояние ламп: замените перегоревшие лампы
  • Предохранители: замените перегоревшие предохранители
  • Целостность проводки: найдите и устраните обрывы или замыкания в проводке
  • Работу переключателей: при необходимости замените неисправные переключатели

При устранении неисправностей всегда сверяйтесь с электрической схемой ВАЗ 2106 — это поможет быстрее локализовать и решить проблему.


Инструменты и оборудование для работы с электрикой ВАЗ 2106

Для эффективной работы с электрооборудованием ВАЗ 2106 необходим определенный набор инструментов и оборудования:

  • Мультиметр: для измерения напряжения, тока и сопротивления
  • Автомобильная контрольная лампа: для быстрой проверки наличия напряжения
  • Набор отверток и ключей: для демонтажа и монтажа компонентов
  • Паяльник и припой: для ремонта проводки
  • Изоляционная лента: для изоляции соединений
  • Съемник клемм аккумулятора: для безопасного отсоединения клемм
  • Зарядное устройство для аккумулятора: для подзарядки АКБ

Наличие этих инструментов позволит самостоятельно выполнять большинство работ по диагностике и ремонту электрооборудования ВАЗ 2106.


Принципиальная электрическая схема автомобиля ВАЗ-2106

Принципиальная электрическая схема автомобиля ВАЗ-2106.

Ссылка на программу: https://yadi.sk/d/qT1oj2WzjoGpG

В процессе эксплуатации классического автомобиля ВАЗ 2106, иногда могут возникнуть неисправности в электрической проводке или в электрооборудовании, и без электросхемы ВАЗ-2106 будет затруднительно определить и устранить эти проблемы. При помощи тестера, или обыкновенной лампочки на 12 Вольт, имея под рукой эту схему и располагая определенным навыком, можно прозвонить многие участки электрической цепи и самостоятельно найти неисправность.

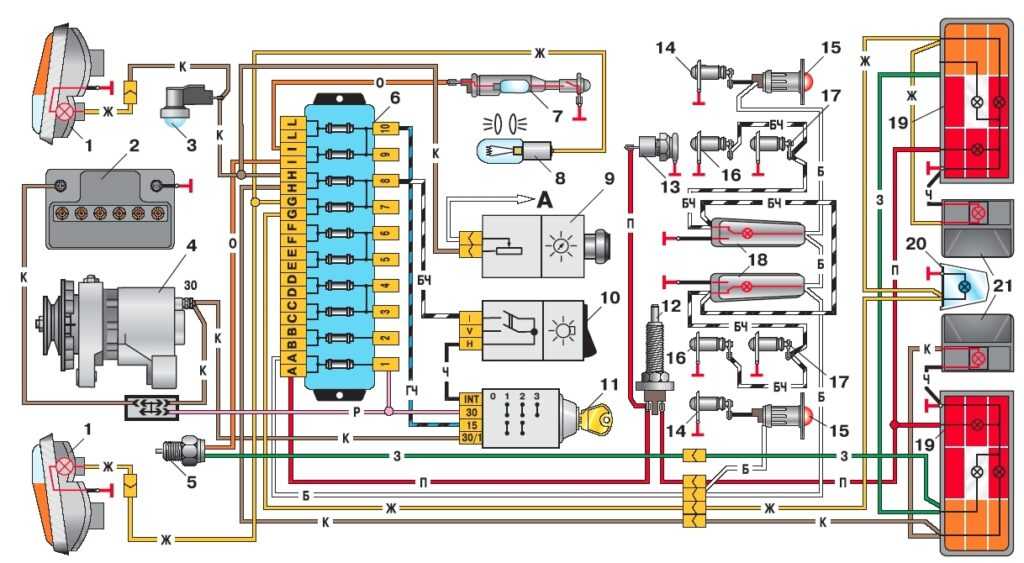

Схема электрооборудования автомобиля ваз 2106.

1 — боковые указатели поворота; 2 — подфарники; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения ваз 2106; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор ваз 2106; 23 — стартер ваз 2106; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар ваз 2106; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости ваз 2106; 58 — указатель давления масла с контрольной лампой; 59 — тахометр ваз 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ваз 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

*Устанавливается не на все модели автомобилей ВАЗ 2106

Другие варианты схем автомобиля ВАЗ-2106:
