Как правильно распаять аудио разъем. Какие бывают типы аудио коннекторов. Чем отличаются схемы подключения для разных устройств. Как определить назначение контактов в аудио разъемах.
Основные типы аудио разъемов и их распиновка
Аудио разъемы используются для подключения наушников, колонок, микрофонов и других звуковых устройств. Существует несколько стандартных типов аудио коннекторов:
- 3.5 мм мини-джек (TRS) — самый распространенный разъем для наушников и портативной техники
- 6.35 мм джек (TS/TRS) — профессиональный разъем для музыкальных инструментов и студийного оборудования
- RCA (тюльпан) — используется в домашней аудио/видео технике
- XLR — профессиональный балансный разъем для микрофонов и студийной техники
Рассмотрим подробнее распиновку основных типов аудио разъемов.
Распиновка 3.5 мм мини-джека
3.5 мм мини-джек является самым распространенным аудио разъемом для бытовой электроники. Существует несколько вариантов распиновки в зависимости от назначения:

TRS (3 контакта) для стерео наушников:
- T (tip) — левый канал
- R (ring) — правый канал
- S (sleeve) — общий (земля)
TRRS (4 контакта) для гарнитур с микрофоном:
- T — левый канал
- R1 — правый канал
- R2 — микрофон
- S — общий (земля)
Важно отметить, что существует два стандарта распиновки TRRS разъемов — OMTP и CTIA. Они отличаются назначением контактов R2 и S.
Как определить распиновку неизвестного аудио разъема
Если вы столкнулись с незнакомым аудио разъемом, определить его распиновку можно следующими способами:
- Визуальный осмотр — подсчитайте количество контактных колец на штекере
- Прозвонка мультиметром — определите, какие контакты замкнуты между собой
- Подключение к устройству — методом проб определите, какой контакт за что отвечает
- Поиск в интернете по маркировке разъема
В большинстве случаев распиновка стандартизирована, поэтому зная тип разъема, можно легко найти его схему подключения.
Особенности подключения аудио разъемов в различных устройствах
Схема подключения аудио разъемов может отличаться в зависимости от типа устройства:

Смартфоны и планшеты:
- Обычно используют 4-контактный TRRS разъем стандарта CTIA
- Поддерживают подключение гарнитур с микрофоном и кнопкой управления
Компьютеры и ноутбуки:
- Имеют отдельные 3-контактные разъемы для наушников и микрофона
- Некоторые модели поддерживают комбинированные TRRS разъемы
Профессиональная аудиотехника:
- Использует балансные XLR и TRS разъемы для лучшего качества передачи сигнала
- Может иметь дополнительные контакты для фантомного питания микрофонов
Зная особенности подключения для конкретного устройства, можно правильно распаять или подобрать переходник для аудио разъема.
Распространенные проблемы с аудио разъемами и их решение
При работе с аудио разъемами могут возникать различные проблемы. Рассмотрим самые частые из них:
Нет звука в наушниках
Возможные причины:
- Неправильная распиновка разъема
- Окисление контактов
- Повреждение кабеля
Решение: Проверьте правильность распайки, почистите контакты, при необходимости замените кабель или штекер.
Микрофон не работает
Возможные причины:

- Несовместимость стандартов OMTP/CTIA
- Неправильные настройки звукового устройства
Решение: Используйте переходник для смены стандарта, проверьте настройки микрофона в системе.
Помехи в звуке
Возможные причины:
- Плохой контакт в разъеме
- Наводки от других устройств
Решение: Проверьте надежность соединения, используйте экранированные кабели, отодвиньте источники помех.
Зная распространенные проблемы и методы их устранения, можно быстро восстановить работоспособность аудио устройств.
Инструменты и материалы для работы с аудио разъемами
Для самостоятельной работы с аудио разъемами вам понадобятся следующие инструменты и материалы:
- Паяльник с регулировкой температуры
- Припой и флюс для пайки
- Мультиметр для прозвонки
- Бокорезы и пинцет
- Термоусадочные трубки разного диаметра
- Изоляционная лента
- Запасные штекеры и разъемы
С помощью этого набора инструментов вы сможете выполнить большинство операций по ремонту и распайке аудио разъемов в домашних условиях.
Техника безопасности при работе с аудио разъемами
При работе с аудио разъемами важно соблюдать следующие правила безопасности:

- Отключайте устройства от электросети перед началом работы
- Используйте защитные очки при пайке
- Работайте в хорошо проветриваемом помещении
- Не касайтесь горячих поверхностей паяльника
- Аккуратно обращайтесь с острыми инструментами
- Соблюдайте полярность при подключении проводов
Соблюдение этих простых правил поможет избежать травм и повреждения оборудования при работе с аудио разъемами.
Заключение
Знание распиновки аудио разъемов необходимо для правильного подключения и ремонта звукового оборудования. Мы рассмотрели основные типы разъемов, особенности их распайки и подключения в различных устройствах. С помощью этой информации вы сможете самостоятельно решить большинство проблем с аудио разъемами и кабелями.
Распиновка мини джека (mini jack 3.5 mm) + пайка (ремонт)
В данной статье разберём, какие виды штекеров бывают
, что такое распиновка (мини джека и не только), и какие виды существуют. Также рассмотрим ремонт штекера наушников, пайку mini jack 3,5 mm. Всё это совершенно не сложно, главное знать буквально пару нюансов.Содержание статьи:
- Распиновка мини джека – mini jack 3.5 mm ⭐
1.1 Какие есть виды штекеров в наушниках? - Пайка джека и миниджека 3.5. +Видео
2.1 Как найти место перелома провода в наушниках?
2.2 Что нужно, чтобы припаять штекер?
2.3 Ремонт штекера – подробная инструкция
1. Распиновка мини джека – mini jack 3.5 mm
Распиновка штекера mini jack 3.5 mm и её понимание важно для ремонта наушников. Но изучить распиновку мини джека любому владельцу проводных наушников можно и для общего развития. Схема распиновки контактов на micro-jack 2,5 мм будет аналогичной.
Пины, грубо говоря, – это метализированные контакты штекера.
Черные (либо иного цвета) разделители между пинами – это пластмасса изолятора, которая не дает произойти замыканию между контактами штекера. Примеры распиновки показаны на картинке ниже.
- Штекер (mini jack) наушников на 2 контакта (распиновка). Встречается редко. В основном используется для подключения микрофонов, а так же в старых радио-приёмниках в выходах под наушники.
- Штекер (миниджек) наушников на 3 пина. Универсальная схема для всех девайсов. Наушники с такой распиновкой миниджека будут работать на всех устройствах, не зависимо от года выпуска, фирмы и модели. Недостатком является отсутствие возможности подключения микрофона и кнопки/кнопок управления в режиме гарнитуры. Для такого существуют 4-пиновые штекеры.
- Миниджек на 4 пина – распиновка штекера наушников с микрофоном. Распайка данного штекера похожа на трехпиновый. Отличием является разделенный пополам контакт массы. Это дает нам еще один пин, через который подключается канал микрофона и кнопки управления. Наушники в таком варианте исполнения часто называют гарнитурой.
В 2012 году был пересмотрен стандарт распиновки в данном штекере. Контакт 3 (общий) и контакт 4 (микрофон) поменялись местами. На картинке выше представлена распайка после 2012 года, то есть современная.
- Mini jack на 5 контактов (распиновка). Применяется достаточно редко. В отличие от четырех-пинового, в данном штекере не один канал микрофона, а целых два. Они нужны, например, для реализации системы активного шумоподавления в внутриканальных (вакуумных) наушниках, в которых установлено по микрофону в наушнике
Наглядно о перепайке такого штекера вы можете узнать в этом видео:
1.1 Виды штекеров в наушниках
Какие есть виды штекеров в наушниках?
В современных наушниках в основном используют следующие виды штекеров:
- 2,5 миллиметровый micro-jack. Формат старый, но применяется и сейчас. Распространён (хоть и не особо) как штекер для балансного подключения наушников и как штекер для подключения кабеля к чаше.
- 3,5 миллиметровый mini-jack. Cамый популярный вид соединения для наушников в мире.
- 6,3 миллиметровый jack. Используется в концертной и студийной аудио аппаратуре — усилители, микрофоны, микшеры, наушники. Или в «домашних» наушниках. В дорогих и не очень.
- Другие виды штекеров. У Sony есть своё «видение» балансного подключения – 4,4 мм jack. Традиционное решение для ограничения в экосистеме. Есть также относительно распространённые штекеры для подключения высококачественных аудиофильских наушников, наприме XLR и mini XLR.
Можно выделить и несколько совершенно других типов штекеров для наушников:
- USB (в том числе Type-С)
- Lightning (для техники Apple)
- Наушники без штекера или беспроводные наушники 😉
- Фирменные (проприетарные) штекеры разных брендов.
2. Пайка джека и миниджека 3.5
Ремонт штекера наушников (с микрофоном)
Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию. 🙂
- Определить место и тип поломки (перелом провода районе штекера).
- Определить количество пинов (контактов) в штекере.
- Разобрать штекер (извлечь металлическую часть штекера с корпуса).
- Зачистить и залудить
- Определить распайку жил.
- Припаять жилки провода на зачищенные контакты штекера.
- Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
- Надеть термоусадочную трубку и «усадить» источником тепла.
Ниже разберём всё более детально. Также есть полезное и наглядное видео.
2.1 Как найти место перелома провода в наушниках
2.1 Как найти место перелома провода в наушниках?
Определимся с тем местом, где мы будем ремонтировать перелом провода. Если визуально определить место перелома провода не удается, найти его помогут следующие действия:
- Вставить штекер наушников в источник звука (телефон, мп3 плеер, ноутбук, компьютер и т.д.)
- Включить музыку на устройстве.
- Вставить правильно наушники в уши (левый в левое, а правый – в правое 😀 )
- Закрепить участок провода от штекера до наушников.
- Поочередно изгибать кабель в «слабых» местах: в районе штекера, разветвления, корпуса микрофона, корпуса наушников.
При перегибе в районе штекера за частую звук появляется и исчезает в одном либо обеих наушниках. Таким образом мы определились с местом ремонта. Можно, конечно, и прозвонить, но это не спортивно. 😆
2.2 Что нужно, чтобы припаять штекер
2.2 Что нужно, чтобы припаять штекер?
- Паяльник (можно самый простой)
- Олово (желательно не самое дешевое)
- Канифоль
- Канцелярский нож (можно просто лезвие от него)
- Супер-клей (любой)
- Нитки (любые простые тонкие)
- Термоусадка: 2 штуки по 1-1,5 см, диаметром 4 и 3 мм (по цвету провода наушников)
- Мультиметр (необязательно, но желательно, это существенно облегчит работу по определению распайки в проводе)
2.3 Ремонт штекера – подробная инструкция
2.3 Ремонт штекера
Как припаять провода наушников к штекеру?
- Обрезаем провод возле штекера. Там, где дальше провод целый, чаще всего – это 2-4 см от штекера
- Снимаем оплетку разогретым жалом паяльника на обрезанном проводе как показано в видео.
- Видим разноцветные жилы. Их в штекере может быть от трех до десяти.
- Если жил три: желтая – обычно масса, красная – правый канал, зеленая – левый.
- Если штекер 3-х пиновый, а жилы четыре, два провода – это две массы, которые паяются на один контакт. Красный правый, зеленый левый.
- Проверить точную распайку можно мультиметром. Ставим положение на мультиметре положение 200 Ом. Прозваниваем жилки по очереди во все возможных вариантах. При этом наушники находятся в ушах. В момент прозвонки конкретного наушника на приборе должны быть показания в диапазоне от 15 до 60 Ом, а в наушнике характерный треск.
6.1 Если попадаете щупами сразу в два канала наушников, то треск будет в обоих наушниках, а показания удваиваются. В случае если массы динамиков и микрофона выполнены отдельными жилками то их все нужно спаять в один контакт (контакт массы или общий).
6.2 Также отдельно выделяем два контакта обеих каналов (левый и правый). Если штекер на 4 пина, то и жилу микрофона.Микрофон прозванивайте в режиме мультиметра на 2000 ом, так как микрофон может иметь сопротивление от 500 до 1900 Ом.
6.3 Если мультиметра под рукой нет, но есть сомнения, какой провод к какому контакту припаивать, ознакомьтесь с разными вариантами распиновки штекеров в разобранном состоянии. - Залуживаем кончик каждой жилки оловом. Для этого повторяем процедуру как показано в видео. Паяльник обязательно должен быть максимально разогретым.
- Далее канцелярским ножом очищаем штекер от резинового корпуса. При работе с ножом будьте предельно аккуратны, очень легко порезать пальцы. Срезаем всю резину или пластмассу со штекера пока не доберемся до контактов внутри
- Надеваем термоусадку перед запайкой проводов на штекер. Сначала большего диаметра потом меньшего.
- Паяем. Обрезаем лишнее олово на контактах во избежание замыкания между контактами.
- Вставляем в телефон и проверяем на работоспособность. В настройках плеера можно проиграться с балансом для проверки правильности распайки.
- Приступаем к укреплению корпуса штекера.
- Прикладываем оплетку провода к контактам и аккуратно обматываем нитками, пропитываем супер-клеем.
- Дожидаемся когда клей высохнет (столько, сколько написано на тюбике), срезаем края ниток, надеваем термоусадку на штекер одним движением (сначала тонкую, потом потолще) и усаживаем любым источником тепла (зажигалка, паяльник).
Служит штекер после пайки миниджека в среднем от года до двух. После повторной поломке можно повторить процедуру. 🙂
Полезные статьи по теме:
Контакты разъемов VGA, DVI, HDMI, YC, SCART
Контакты разъемов VGA, DVI, HDMI, YC, SCART
Распайка кабелей под сигналы YUV (Y/PbCb/PrCr), VGA HD15, DVI, HDMI, s-Video, SCART (Peritel, Euroconnector).
Контакты разъема VGA HD15
Конт. |
Сигнал |
Описание |
1 | RED | Канал R (красный) (75 Ом, 0,7 В) |
2 | GREEN | Канал G (зеленый) (75 Ом, 0,7 В) |
3 | BLUE | Канал В (синий) (75 Ом, 0,7 В) |
4 | ID2 | Идентификационный бит 2 |
5 | GND | Земля |
6 | RGND | Земля канала R |
7 | GGND | Земля канала G |
8 | BGND | Земля канала B |
9 | KEY | Нет контакта (ключ) |
10 | SGND | Земля синхронизации |
11 | ID0 | Идентификационный бит 0 |
12 | ID1 or SDA | Идентификационный бит 1 или данные DDC |
13 | HSYNC or CSYNC | Строчная или композитная синхронизация |
14 | VSYNC | Кадровая синхронизация |
15 | ID3 or SCL | Идентификационный бит 3 или такты DDC |
Распайка кабеля Kramer BC5x5S (5-коаксильный)
Распайка кабеля Kramer BC3x2T7S (3-коаксильный, презентационный)
Распайка сигнала YUV (Y/PbCb/PrCr) с разъема VGA HD15 (для масштабаторов Kramer VP-414(xl), VP-419xl, VP-420, VP-421, VP-724xl, VP-728, VP-729, VP-730, VP-731, VP-725xl, VP-727, VP-747)
Контакты разъема DVI-I/ DVI-D
Конт. |
Сигнал (англ.) |
Сигнал (рус.) |
1 | T.M.D.S DATA 2- | Данные T.M.D.S 2- |
2 | T.M.D.S DATA 2+ | Данные T.M.D.S 2+ |
3 | T.M.D.S DATA 2/4 SHIELD | Экран для данных T.M.D.S 2 и 4 |
4 | T.M.D.S DATA 4- | Данные T.M.D.S 4- |
5 | T.M.D.S DATA 4+ | Данные T.M.D.S 4+ |
6 | DDC CLOCK | Такты DDC |
7 | DDC DATA | Данные DDC |
8 | ANALOG VERT. SYNC | Аналоговая кадровая синхр. |
9 | T.M.D.S DATA 1- | Данные T.M.D.S 1- |
10 | T.M.D.S DATA 1+ | Данные T.M.D.S 1+ |
11 | T.M.D.S DATA 1/3 SHIELD | Экран для данных T.M.D.S 1 и 3 |
12 | T.M.D.S DATA 3- | Данные T.M.D.S 3- |
13 | T.M.D.S DATA 3+ | Данные T.M.D.S 3+ |
14 | +5V POWER | Питание +5 В |
15 | GND | Земля |
16 | HOT PLUG DETECT | Датчик «горячего» подключения |
17 | T.M.D.S DATA 0- | Данные T.M.D.S 0- |
18 | T.M.D.S DATA 0+ | Данные T.M.D.S 0+ |
19 | T.M.D.S DATA 0/5 SHIELD | Экран для данных T.M.D.S 0 и 5 |
20 | T.M.D.S DATA 5- | Данные T.M.D.S 5- |
21 | T.M.D.S DATA 5+ | Данные T.M.D.S 5+ |
22 | T.M.D.S CLOCK SHIELD | Экран для тактов T.M.D.S |
23 | T.M.D.S CLOCK+ | Такты T.M.D.S + |
24 | T.M.D.S CLOCK- | Такты T.M.D.S — |
C1 | ANALOG RED | Аналоговый канал R |
C2 | ANALOG GREEN | Аналоговый канал G |
C3 | ANALOG BLUE | Аналоговый канал B |
C4 | ANALOG HORZ SYNC | Аналоговая строчная синхр. |
C5 | ANALOG GROUND | Аналоговая земля |
Контакты разъема HDMI (Single Link, Type A, до версии 1.4 включительно)
Конт. |
Сигнал (англ.) |
Сигнал (рус.) |
1 | T.M.D.S DATA 2+ | Данные T.M.D.S 2+ |
2 | T.M.D.S DATA 2 SHIELD | Экран для данных T.M.D.S 2 |
3 | T.M.D.S DATA 2- | Данные T.M.D.S 2- |
4 | T.M.D.S DATA 1+ | Данные T.M.D.S 1+ |
5 | T.M.D.S DATA 1 SHIELD | Экран для данных T.M.D.S 1 |
6 | T.M.D.S DATA 1- | Данные T.M.D.S 1- |
7 | T.M.D.S DATA 0+ | Данные T.M.D.S 0+ |
8 | T.M.D.S DATA 0 SHIELD | Экран для данных T.M.D.S 0 |
9 | T.M.D.S DATA 0- | Данные T.M.D.S 0- |
10 | T.M.D.S CLOCK+ | Такты T.M.D.S + |
11 | T.M.D.S CLOCK SHIELD | Экран для тактов T.M.D.S |
12 | T.M.D.S CLOCK- | Такты T.M.D.S — |
13 | CEC | Сеть Consumer Electronics Control |
14 | Utility | Используется для HEAC (Ethernet и обратный аудиоканал) |
15 | DDC CLOCK | Такты DDC |
16 | DDC DATA | Данные DDC |
17 | DDC/CEC GND | Земля для DDC и CEC |
18 | +5V POWER | Питание +5 В |
19 | HOT PLUG DETECT | Датчик «горячего» подключения |
Контакты разъема S-Video (YC, S-VHS)
Стандартный 4-контактный разъем MiniDIN
Конт. |
Сигнал |
Описание |
1 | GND | Земля канала Y |
2 | GND | Земля канала C |
3 | Y | Канал Y (Яркость+синхр.) |
4 | C | Канал C (Цвет) |
7-контактный разъем MiniDIN (встречается в видеокартах ATI и др.)
Конт. |
Сигнал |
Описание |
1 | GND | Земля канала Y |
2 | GND | Земля канала C |
3 | Y | Канал Y (Яркость+синхр.) |
4 | C | Канал C (Цвет) |
6 | — | — |
7 | V | Композитное видео |
5 | VGND | Земля композитного видео |
10-контактный разъем (в видеокартах ATI All-In-Wonder)
Конт. |
Сигнал |
Описание |
1 | C | Канал C (Цвет) |
2 | S/PDIF ground | Земля сигнала S/PDIF |
3 | SPDIF | Сигнал SPDIF (цифровое аудио) |
4 | GND | Земля |
5 | GND | Земля |
6 | R | Аудио, правый канал |
7 | GND | Земля аудио |
8 | Y | Канал Y (Яркость+синхр.) |
9 | V | Композитное видео |
10 | L | Аудио, левый канал |
10-контактный разъем (в видеокартах Matrox G450 и др.)
Конт. |
Сигнал |
Описание |
1 | C (s-video) | Канал C (Цвет) |
2 | GND | Земля |
3 | Y | Канал Y (Яркость+синхр.) |
4 | RGB switching control | Управляющий сигнал |
5 | Composite sync | Выход композитной синхронизации |
6 | GND | Земля |
7 | V | Композитное видео |
8 | L | Аудио, левый канал |
9 | GND | Земля |
10 | R | Аудио, правый канал |
Контакты разъема SCART (Peritel, Euroconnector)
Конт. |
Сигнал |
Описание |
Уровень |
Нагрузка |
1 | AOR | Выход аудио, правый | 0,5 В rms | |
2 | AIR | Вход аудио, правый | 0,5 В rms | >10 кОм |
3 | AOL | Выход аудио, левый + моно | 0,5 В rms | |
4 | AGND | Земля для аудио | ||
5 | B GND | Земля для RGB Blue | ||
6 | AIL | Вход аудио, левый + моно | 0,5 В rms | >10 кОм |
7 | B | Вход RGB Blue (синий) | 0,7 В | 75 Ом |
8 | SWTCH | Вход, переключение режима телевизора, в зависимости от типа телевизора — Audio/RGB/16:9, иногда включение AUX (старые телевизоры) | 10-12 В | |
9 | G GND | Земля RGB Green | ||
10 | CLKOUT | Data 2: Clockpulse Out, только в старых видеомагнитофонах | ||
11 | G | Вход RGB Green (зеленый) | 0,7 В | 75 Ом |
12 | DATA | Data 1: выход данных | ||
13 | R GND | Земля RGB Red | ||
14 | DATAGND | Земля для Data, дистанционное управление, только в старых видеомагнитофонах | ||
15 | R | Вход RGB Red (красный) или Вход канала C | R: 0,7 В; C: 0,3 В | 75 Ом |
16 | BLNK | Вход Blanking Signal, переключение режима телевизора (композит/RGB), «быстрый» сигнал (новые телевизоры) | RGB=1-3 В; Comp=0-0,4 В | 75 Ом |
17 | VGND | Земля композитного видео | ||
18 | BLNKGND | Земля Blanking Signal (для конт. 8 или 16) | ||
19 | VOUT | Выход композитного видео | 1 В | 75 Ом |
20 | VIN | Вход композитного видео или канал Y (яркости) | 1 В | 75 Ом |
21 | SHIELD | Защитный экран/корпус |
TRRS Audio/Video 4-pole connector распиновка и описание @ pinoutguide.com
Trying to connect different camcorders and a/v equipment can become confusing when different manufacturers produce identical cables with different pinout connections.
Pin | TRRS Sony / Panasonic pinout | old Panasonic pinout |
Aiwa VCD player Bluetech DVD player |
Philips portable DVD |
Creative Digital I\O(Digital Output Only mode) | Nokia phones, players from Archos, Creative Zen Vision, Cowon iAudio, Apple iBook, Arris STB |
1 | Left Audio | Right Audio | video in-out | right audio in-out (red) |
center spdif pair | Left Audio |
2 | Composite Video | A&V Ground | left audio in-out | left audio in-out (white) |
rear spdif pair | Right Audio |
3 | A&V Ground | Composite Video | right audio in-out | video in-out (yellow) |
center & lfe spdif pair | Composite Video |
4 | Right Audio | Left Audio | audio and video signal ground | audio and video signal ground | ground | Ground |
Some Panasonic camcorders (at least an HC-V720, around 5 years old, and an HDC-SD9, around 10 years old) have TRRS A/V outputs (the «Sony» pin-out), where the second ring from the end (pin 3) is ground, not pin 2.
Распиновка АУДИО разъёма Хонда Степвагон
- Главная /
- Авто-звук /
- Распиновка аудио разъёма
Распиновка аудио
№ | описание | расшифровка |
1 | — | |
2 | — | |
3 | — | |
4 | — | |
5 | REMOTE SW GND | земля (-) кнопок управления аудио на руле |
6 | RR SPKR — | задний правый аудиовыход — |
7 | RR SPKR + | задний правый аудиовыход + |
8 | — | |
9 | — | |
10 | RL SPKR — | задний левый аудиовыход — |
11 | RL SPKR + | задний левый аудиовыход + |
12 | GND | земля (-) |
13 | K LINE | К-линия |
14 | ACC | +12в при включении зажигания |
15 | (+) | данные от датчика скорости |
16 | AUDIO REMOTE SW | вход сигнала кнопок управления аудио на руле (+) |
17 | — | |
18 | FR SPKR — | передний правый аудиовыход — |
19 | FR SPKR + | передний правый аудиовыход + |
20 | — | |
21 | — | |
22 | FL SPKR — | передний левый аудиовыход — |
23 | FL SPKR + | передний левый аудиовыход + |
24 | +12В | Постоянные 12В |
Расшифровка аудио разъёмов магнитолы Honda
Подключение Gathers на столе
Чтобы запитать штатную магнитолу Степвагона Gathers на столе необходимо подключить три провода:
- Питающий 12В +
- Минус —
- АСС +
В моём случае магнитола: Gathers vmx 165 vfi.
Рейтинг статьи:
Просмотров: 2083
Опубликованна : 2021-01-26
Написать комментарий
Комментарии
Распиновка, распайка, pinout разъёмов. USB, аудио, питания.
Рассмотрим цоколёвку (pinout) разъёмов, которые используются при ремонте электронных устройств или при моделировании, как распаять те или иные штекеры и разъёмы. Здесь я опишу распиновку: USB, аудио разъёма mini jack 3.5 mm, штекера электропитания. Рассмотрю стандарты аудио разъёмов, почему некоторые гарнитуры не корректно работают на телефоне. Как определить полярность на блоке питания по маркировке. Ремонт, восстановление аудио кабеля и USB, замена разъёмов и штекеров в Гродно.Распиновка (pinout) USB разъёма и штекера
Данные по USB передаются по двум проводам Data+ и Data-. Еще по двум организовано электропитание.
Номер контакта | Обозначение и описание | |
Vcc Питание +5В | ||
D- Передача данных | ||
D+ Передача данных | ||
Номер контакта | Обозначение и описание | |
Vcc Питание +5В | ||
D- Передача данных | ||
D+ Передача данных | ||
ID Передача данных OTG | ||
Pinout и распайка штекера mini jack 3.5mm
TRS (Tip, Ring1, Sleeve) — остриё, кольцо, кольцо, втулка — он же mini jack используется для передачи звука в наушниках. Для гарнитур используется TRRS (Tip, Ring1, Ring2, Sleeve) штекер.
До 2012 года использовался стандарт OMTP.
После 2012 года производители электронной техники стали использовать стандарт CTIA.
Почему звук в наушниках (гарнитуре) искажённый
Если гарнитуру стандарта OMTP включить в телефон или другое устройство стандарта CTIA, то звук в наушниках будет искаженный, глухой, звуки будут передаваться неправильно. Всё от того, что в этой ситуации общий провод гарнитуры будет подключен к контакту микрофона, т.е. остается незадействованным. Если у вас звук искажен в наушниках гарнитуры, нажмите на кнопку – звук станет таким, как должен быть. Ведь кнопка, с помощью которой на гарнитуре осуществляется ответ, замыкает 3 и 4 контакт, соответственно, гарнитура стандарта OMTP при нажатой кнопке переходит в режим работы обычных стереонаушников.
Распайка штекера питания 2.1×5.5
Кстати, на блоках питания существует маркировка с информацией о том, где на разъёме плюс электропитания, где минус.Распиновка разъемов GPIO, DSI, CSI, 3.5 аудио/видео, I2S в RaspberryPi
Описание выводов в RaspberryPi.
GPIO (Интерфейс ввода/вывода общего назначения (англ. general-purpose input/output) это интерфейс для общения с любыми внешними устройствами и управления ими. Контакты GPIO могут выступать как в роли входа, так и в роли выхода.
Распиновка разъемов
GPIO Raspberry Pi[perfectpullquote align=»full» bordertop=»false» cite=»» link=»» color=»#FF0000» class=»» size=»»]Внимание! В отличие от плат Arduino, напряжение логических уровней Raspberry Pi является 3,3 В. Максимальное напряжение, которое могут выдержать вход/выходы составляет 3,3 В а не 5 В. Подав напряжение, например 5 В, можно вывести одноплатник из строя.[/perfectpullquote]
Таблица распиновки GPIO pin (
WiringPi Pin)WiringPi Pin | Назначение | Physical Pin | Назначение | WiringPi Pin | |
---|---|---|---|---|---|
Питание 3.3В | 1 | 2 | Питание 5В | ||
8 | GPIO 2 (SDA1) I²C | 3 | 4 | Питание 5В | |
9 | GPIO 3 (SCL1 ) I²C | 5 | 6 | Земля | |
7 | GPIO 4 (GPCLK0) | 7 | 8 | GPIO 14 (TXD0) | 15 |
Земля | 9 | 10 | GPIO 15 (RXD0) | 16 | |
0 | GPIO 17 (GPIO_GEN0) SPI1_CE1 | 11 | 12 | GPIO 18 (PWM0) SPI1_CE0 | 1 |
2 | GPIO 27 (GPIO_GEN2) | 13 | 14 | Земля | |
3 | GPIO 22 (GPIO_GEN3) | 15 | 16 | GPIO 23 | 4 |
Питание 3.3В | 17 | 18 | GPIO 24 | 5 | |
12 | GPIO 10 (SPI0_MOSI) | 19 | 20 | Земля | |
13 | GPIO 9 (SPI0_MISO) | 21 | 22 | GPIO 25 | 6 |
14 | GPIO 11 (SPI0_SCLK) | 23 | 24 | GPIO 8 SPI0_CE0 | 10 |
Земля | 25 | 26 | GPIO 7 SPI0_CE1 | 11 | |
ID_SD | 27 | 28 | ID_SC | ||
21 | GPIO 5 (GPCLK1) | 29 | 30 | Земля | |
22 | GPIO 6 (GPCLK2) | 31 | 32 | GPIO 12 (PWM0) | 26 |
23 | GPIO 13 (PWM1) | 33 | 34 | Земля | |
24 | GPIO 19 (PWM1) (SPI1_MISO) | 35 | 36 | GPIO 16 SPI1_CE2 | 27 |
25 | GPIO 26 | 37 | 38 | GPIO 20 (SPI1_MOSI) | 28 |
Земля | 39 | 40 | GPIO 21 (SPI1_SCLK) | 29 |
Physical Pin: нумерация, отвечающая за физическое расположение контакта на гребенке.
GPIO: нумерация контактов процессора Broadcom. Может пригодиться при работе с пакетом
Rpi.GPIO
.WiringPi Pin: нумерация контактов для пакета Wiring Pi. Это Arduino-подобная библиотека для работы с GPIO-контактами.
ШИМ: плата имеет два канала ШИМ по два потока в каждом.
I²C: SDA1
2
, SCL13
. Для общения с периферией по синхронному протоколу, через два провода.SPI: К
SPI0
можно подключить два ведомых устройства, а кSPI1
— три. Выбор осуществляется сигналом на пине CEx.- SCLK — Serial CLocK
- CE — Chip Enable (often called Chip Select)
- MOSI — Master Out Slave In
- MISO — Master In Slave Out
- MOMI — Master Out Master In
UART:
14
,15
. Асинхронный протокол последовательной передачи данных по двум проводамRX
иTX
Распиновка DSI разъема дисплея
Display Serial Interface (DSI) — спецификация Mobile Industry Processor Interface (MIPI) Alliance. направленная на снижение затрат на дисплейную подсистему в мобильных устройствах. В основном она ориентирована на LCD и тому подобные технологии дисплея. Спецификация определяет последовательную шину и протокол связи между хостом (источник изображения) и устройством (получателем изображения).
Pin | Назначение |
---|---|
1 | DISP_GND |
2 | DISP_D1_N |
3 | DISP_D1_P |
4 | DISP_GND |
5 | DISP_CK_N |
6 | DISP_CK_P |
7 | DISP_GND |
8 | DISP_D0_N |
9 | DISP_D0_P |
10 | DISP_GND |
11 | DISP_SCL |
12 | DISP_SDA |
13 | DISP_GND |
14 | DISP_3V3 |
15 | DISP_3V3 |
Распиновка CSI разъема камеры
Pin | Название | Описание |
1 | Ground | Ground |
2 | CAM1_DN0 | Data Lane 0 |
3 | CAM1_DP0 | |
4 | Ground | Ground |
5 | CAM1_DN1 | Data Lane 1 |
6 | CAM1_DP1 | |
7 | Ground | Ground |
8 | CAM1_CN | MIPI Clock |
9 | CAM1_CP | |
10 | Ground | Ground |
11 | CAM_GPIO | |
12 | CAM_CLK | |
13 | SCL0 | I²C Bus |
14 | SDA0 | |
15 | +3.3 V | Power Supply |
CAM1_CN и CAM1_CP
Эти контакты обеспечивают тактовый импульс для полос данных MIPI для первой камеры. Они подключаются к контактам MIPI Clock Positive (MCP) и MIPI Clock (MCN) ICC камеры. Эти тактовые сигналы обычно поступают от модуля камеры, генерируемого схемой MIPI.
CAM1_DN0 и CAM1_DP0
Это вывод данных MIPI Data Positive (MDPI) и MIPI Data negative (MDN) для полосы данных 0 камеры 1.
CAM1_DN1 и CAM1_DP1
Это вывод данных MIPI Data Positive (MDPI) и MIPI Data negative (MDN) для полосы данных 1 камеры 1.
SCL0 и SDA0
Меньшая последовательная шина, состоящая из контактов SCL и SDA, обеспечивает последовательную связь, которая позволяет пользователю управлять функциями камеры, такими как выбор разрешений. Эти контакты подключаются непосредственно к ведомому интерфейсу SCCB внутри IC камеры.
Вывод SCL обеспечивает стандартный входной тактовый сигнал последовательного интерфейса и стандартный последовательный интерфейс SDA для ввода/вывода данных.
Распиновка аудио/видео 3.5 разъема
Распиновка тестовых точек на RaspberryPi
Ниже приведен список контрольных точек, которые можно найти на малине Pi 2, 3, а некоторые также на B+, Zero.
Благодаря использованию мультиметра эти контрольные точки могут помочь в устранении проблем с оборудованием.
Raspberry Pi 3 B
Raspberry Pi Zero
PIN | Назначение |
PP3 | GND |
PP4 | GND |
PP5 | GND |
PP6 | GND |
PP7 | 5V after polyfuse после загрузки |
PP8 | 3V3 |
PP9 | 1V8 |
PP10 | Переход от 3V3 до 2V при отключении |
PP11 | DAC_2V5 (для ЦАП с комбинированным видеосигналом) |
PP12 | AUD_2V5 (для аудио-драйверов PWM) |
PP13 | Переход от 3V3 до 2V по активности ACT |
PP14 | SD_CLK |
PP15 | SD_CMD |
PP16 | SD_DAT0 |
PP17 | SD_DAT1 |
PP18 | SD_DAT2 |
PP19 | SD_DAT13 |
PP20 | H5V |
PP21 | Сигнал RUN (сброс) |
PP22 | Переход от 3V3 до 2V по активности зеленого (link) Ethernet-разъема LED |
PP23 | Переход от 3V3 до 2V на активность желтого (speed) Ethernet-разъема LED |
PP24 | COMPVID |
PP25 | AUDIO_L |
PP26 | AUDI_R |
PP27 | VBUS (USB 5V power) |
PP28 | ETH_CLK (25.000 MHz) |
PP29 | VC_TMS |
PP30 | VC_TRST_N |
PP31 | VC_CLK |
PP32 | VC_TDI |
PP33 | VC_TDO |
PP34 | GND |
PP35 | GPIO6 of LAN9514 |
PP36 | GPIO7 of LAN9514 |
PP37 | CAM_GPIO0 |
PP38 | CAM_GPIO1 |
PP39 | SCL0 |
PP40 | SDA0 |
Разъём micro-USB
Питание обеспечивается через разъем microUSB
. Напряжение, подаваемое на питание через USB
, должно быть в диапазоне 5–5.25 Вольт
Разъёмы 4×USB2.0
USB
-хаб с четырьмя разъёмами для подключения клавиатуры, мыши, флешек и других USB
-устройств.
Ethernet-разъём
10/100 Мбит Ethernet-разъем для подключения к сети через RJ45 патч-корд витой пары.
HDMI-порт
Для подключения мониторов и дисплеев используйте HDMI-кабель
Мой мир
Вконтакте
Одноклассники
Google+
Распиновка разъёмов материнской платы
Распиновка разъёмов материнской платы
На материнской плате присутствует огромное количество разнообразных разъёмов и контактов. Сегодня мы хотим рассказать вам об их распиновке.
Основные порты системной платы и их распиновка
Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.
Питание
Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа: 20 pin и 24 pin. Выглядят они вот так.
В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.
Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.
К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.
Периферия и внешние устройства
К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.
Жесткий диск
Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости. Коннекторы легко различить по внешнему виду — они выглядят так.
Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.
Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.
Внешние карты
На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.
Периферийные слоты
Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты). Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным. Распиновка данных коннекторов выглядит так.
Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу. Схема контактов данного порта выглядит так.
Обратите внимание, что входы для клавиатуры и мыши строго разграничены!
Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.
Внимание! Несмотря на внешнюю схожесть, порты USB и FireWire несовместимы!
USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями. Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.
Передняя панель
Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.
Заключение
Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.
Отблагодарите автора, поделитесь статьей в социальных сетях.
Подключение передней панель к материнской плате
В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.
Подключение индикаторов и кнопок питания
Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.
Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).
Рис. №1. Разъемы передней панели. Рис № 2.0. Разъем передней панели на материнской плате. Рис № 2.1. Разъем передней панели на материнской плате.
Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.
Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.
Рис № 2.2. Полярность проводов передней панели.
Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.
PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.
PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.
RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.
HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.
SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.
Рис № 3. Распиновка контактов передней панели на материнской плате
Подключение USB передней панели к материнской плате
Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.
Рис № 4.0. Полярность USB.
Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.
Рис №4.1. Подключение USB 2.0 передней панель к материнской плате. Рис №4.2. Подключение USB 3.0 передней панель к материнской плате. Рис №4.3. Подключение USB 2.0 к материнской плате.
Подключение аудио передней панели к материнской плате
Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.
В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.
Рис №5.0. Подключение аудио к материнской плате.
Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.
Рис №5.1. Вид штекера аудио на материнской плате.
Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.

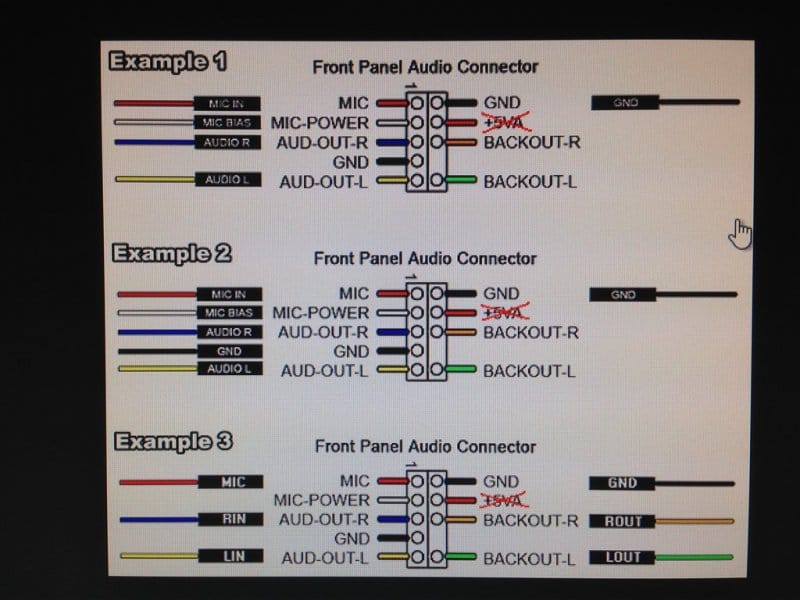

Рис №5.2. Распиновка аудио на материнской плате.
Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.
Распиновка блока питания компьютера
В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.
Особенности
Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.
На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного – кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.
Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря “большей прожорливости” в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.
Коннекторы БП
В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.
Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.
Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.
Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.
Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).
Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.
Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD – SATA HDD).
Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).
Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin
Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.
Также 3 и 4 Pin коннекторы используются для подключения кулеров.
Маркировка для проводов БП
Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.
Коннектор мат. платы
Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.
Подключение передней панель к материнской плате
В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.
Подключение индикаторов и кнопок питания
Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.
Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).
Рис. №1. Разъемы передней панели. Рис № 2.0. Разъем передней панели на материнской плате. Рис № 2.1. Разъем передней панели на материнской плате.
Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.
Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.
Рис № 2.2. Полярность проводов передней панели.
Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.
PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.
PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.
RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.
HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.
SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.
Рис № 3. Распиновка контактов передней панели на материнской плате
Подключение USB передней панели к материнской плате
Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.
Рис № 4.0. Полярность USB.
Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.
Рис №4.1. Подключение USB 2.0 передней панель к материнской плате. Рис №4.2. Подключение USB 3.0 передней панель к материнской плате. Рис №4.3. Подключение USB 2.0 к материнской плате.
Подключение аудио передней панели к материнской плате
Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.
В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.
Рис №5.0. Подключение аудио к материнской плате.
Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.
Рис №5.1. Вид штекера аудио на материнской плате.
Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.

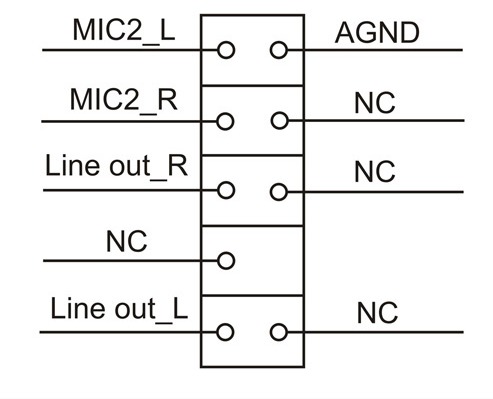

Рис №5.2. Распиновка аудио на материнской плате.
Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.
The Cable Bible — Распиновки
The Cable Bible — РаспиновкиЕсли не указано иное, предоставлены изображения распиновки и информация с сайта Pinouts.ru — каждый тип разъема ссылается на соответствующую страницу Pinouts.ru
BNC
Изображение предоставлено Thor Labs
Сбалансированный моно
1 | в фазе / горячий |
2 | Не в фазе / Холодный |
3 | Земля |
Несбалансированное стерео
1 | Сигнал (левый канал) |
2 | Сигнал (правый канал) |
3 | Земля |
Сбалансированный звук
1 | Земля |
2 | в фазе / горячий |
3 | Не в фазе / Холодный |
AES / EBU
1 | Земля |
2 | Данные (канал 1) |
3 | Данные (канал 2) |
S-Video
1 | Земля (Y) |
2 | Земля (C) |
3 | Яркость (Y) |
4 | Цветность (C) |
Apple Desktop Bus
1 | ADB двунаправленные данные |
2 | Выключатель питания |
3 | Питание + 5В |
4 | Земля |
Несбалансированный звук
1 | Вход сигнала (левый канал) |
2 | Земля |
3 | Выходной сигнал (левый канал) |
4 | Вход сигнала (правый канал) |
5 | Выходной сигнал (правый канал) |
MIDI
1 | Не подключен |
2 | Экран (вход) / Земля (выход) |
3 | Не подключен |
4 | Сигнал (источник на входе, сток на выходе) |
5 | Сигнал (сток на входе, источник на выходе) |
PS / 2
1 | Ключевые данные (клавиатура), данные кнопки / положения (мышь) |
2 | не подключен |
3 | Земля |
4 | Питание, + 5В |
5 | Часы |
6 | не подключен |
Изображение предоставлено captain18 в LiveJournal
1 | Земля |
2 | Передача + (данные) |
3 | Передача- (данные) |
4 | Земля |
5 | Прием + (данные) |
6 | Прием- (данные) |
7 | Земля |
Изображение предоставлено Lab Guy’s World
1 | Аудиовыход |
2 | Видео выход |
3 | Видео в |
4 | Видео в |
5 | Аудиовыход |
6 | Видео выход |
7 | Аудиовход |
8 | Аудиовход |
Яблоко RS-422
1 | Выходное рукопожатие |
2 | Входное квитирование или внешние часы |
3 | Передача- (данные) |
4 | Земля |
5 | Прием данных- (данные) |
6 | Передача данных + (данные) |
7 | Вход общего назначения |
8 | Прием данных- (данные) |
RS-232
1 | Обнаружение несущей |
2 | Получить данные |
3 | Передача данных |
4 | Терминал данных готов |
5 | Земля |
6 | Набор данных готов |
7 | Запрос на отправку |
8 | Отменить отправку |
9 | Индикатор звонка |
9-контактный протокол видеомагнитофона Sony RS-422
1 | Рама шлифованная |
2 | Передать A |
3 | Получить B |
4 | Общий прием |
5 | запасной / молотый |
6 | Общая передача |
7 | Передача B |
8 | Получите A |
9 | Рама шлифованная |
1 | Земля | Земля |
2 | Вертикальная синхронизация | не используется |
3 | Горизонтальная синхронизация | не используется |
4 | Красный возврат | Земля |
5 | Красный видео | Цветность S-Video (C) |
6 | Зеленый возврат | Земля |
7 | Зеленый видео | S-Video, яркость (Y) |
8 | Питание + 5В | Питание + 5В |
9 | Синий видео | Композитное видео |
10 | Данные DDC | Данные DDC |
11 | Часы DDC | Часы DDC |
12 | Земля | |
13 | Обнаружение кабеля | Обнаружение кабеля |
14 | Синий возврат | Земля |
Разъем для джойстика
1 | + 5в | Мощность |
2 | Правая кнопка | Джойстик / Правая кнопка |
3 | Позиция A / X | Джойстик / Координата X |
4 | Сигнал GND | Земля |
5 | Сигнал GND | Земля |
6 | A / Y-позиция | Джойстик / Координата Y |
7 | Левая кнопка | Джойстик / Левая кнопка |
8 | + 5в | Мощность |
9 | + 5в | Мощность |
10 | B Правая кнопка | Джойстик / B правая кнопка |
11 | Позиция B / X | Джойстик / B Координата X |
12 | MIDI выход | MIDI выход |
13 | B / Y-позиция | Джойстик / Координата Y |
14 | B Левая кнопка | Джойстик / левая кнопка B |
15 | MIDI вход | MIDI вход |
DA-15 имел очень разные распиновки в зависимости от конкретного рассматриваемого периферийного устройства.Дополнительные параметры см. На сайте pinouts.ru.
VGA
1 | Красный видео |
2 | Зеленый видео |
3 | Синий видео |
4 | зарезервировано |
5 | Земля |
6 | Красная земля |
7 | Зеленая земля |
8 | Синяя земля |
9 | Ключ (без вывода) / Опционально выходная мощность +5 В |
10 | Синхронизация с землей |
11 | Бит 0 идентификатора монитора (опционально) |
12 | Двунаправленные данные I2C |
13 | Горизонтальная синхронизация |
14 | Вертикальная синхронизация |
15 | Часы данных I2C |
USB 2.0
1 | Питание + 5В | Питание + 5В | Питание + 5В |
2 | Данные — | Данные — | Данные — |
3 | Данные + | Данные + | Данные + |
4 | Земля | Заземление / Индикатор подключенного устройства / не подключен | Индикатор заземления / прикрепленного устройства / заземление |
5 | Земля | Земля |
USB 3.0
1 | Питание + 5В | Питание + 5В | Питание + 5В | Питание + 5В |
2 | Данные — (2,0 скорости) | Данные — (2,0 скорости) | Данные — (2,0 скорости) | Данные — (2,0 скорости) |
3 | Data + (скорость 2.0) | Data + (скорость 2.0) | Data + (скорость 2.0) | Data + (2.0 скорость) |
4 | Земля (мощность) | Земля (мощность) | Земля (мощность) | Строка конфигурации идентификатора |
5 | RX- (сверхскоростной ресивер) | TX- | TX- | Земля |
6 | RX + (сверхскоростной ресивер) | TX + | TX + | TX- |
7 | Земля (сигнал) | Земля (сигнал) | Земля (сигнал) | TX + |
8 | TX- (сверхскоростной передатчик) | RX- | RX- | Земля |
9 | TX + (сверхскоростной передатчик) | RX + | RX + | RX- |
10 | Питание от устройства | RX + | ||
11 | Заземление для питания от устройства |
USB 3.1
A1 | Земля |
A2 | TX1 + (сверхскоростной передатчик) |
A3 | TX1- (сверхскоростной передатчик) |
A4 | Мощность |
A5 | CC1 (информация о конфигурации ориентации) |
A6 | Data + (скорость 2.0) |
A7 | Данные- (2,0 скорости) |
A8 | Вторичный автобус 1 |
A9 | Мощность |
A10 | RX2- (сверхскоростной ресивер) |
A11 | RX2 + (сверхскоростной ресивер) |
A12 | Земля |
B1 | Земля |
B2 | TX2 + (сверхскоростной передатчик) |
B3 | TX2- (сверхскоростной передатчик) |
B4 | Мощность |
B5 | CC2 (информация о конфигурации ориентации) |
B6 | Data + (2.0 скорость) |
B7 | Данные- (2,0 скорости) |
B8 | Шина вторичная 2 |
B9 | мощность |
B10 | RX1- (сверхскоростной ресивер) |
B11 | RX1 + (сверхскоростной приемник) |
B12 | Земля |
4-контактный
1 | Витая пара B- (данные) |
2 | Витая пара B + (данные) |
3 | Витая пара A- (данные) |
4 | Витая пара A + (данные) |
6-контактный
1 | Мощность |
2 | Земля |
3 | Витая пара B- (данные) |
4 | Витая пара B + (данные) |
5 | Витая пара A- (данные) |
6 | Витая пара A + (данные) |
9-контактный
1 | Витая пара B- (данные) |
2 | Витая пара B + (данные) |
3 | Витая пара A- (данные) |
4 | Витая пара A + (данные) |
5 | Щит |
6 | Земля |
7 | не используется |
8 | Мощность |
9 | B щит |
1 | Данные 2+ |
2 | Данные 2- |
3 | Данные 1 + |
4 | Данные 1 — |
5 | Данные 0 + |
6 | Данные 0 — |
7 | Часы + |
8 | Часы — |
9, 10, 11, 12, 13, 14, 15, 16 | Земля цифрового сигнала |
17 | Питание + 5В |
18 | Данные DCC |
19 | не используется |
20 | Аналоговый синий |
22 | Аналоговый зеленый |
21, 23 | не используется |
24 | Аналоговый красный |
25 | Обнаружить |
26 | Часы DCC |
27 | не используется |
28, 30, 32 | Земля цифрового сигнала |
29 | Аналоговая горизонтальная синхронизация |
31 | Аналоговая вертикальная синхронизация |
1 | Данные 2- |
2 | Данные 2+ |
3 | Данные 2/4 щит |
4 | Данные 4- |
5 | Данные 4+ |
6 | Часы DDC |
7 | Данные DDC |
8 | Аналоговая вертикальная синхронизация |
9 | Данные 1- |
10 | Данные 1+ |
11 | Данные 1/3 щит |
12 | Данные 3- |
13 | Данные 3+ |
14 | Питание + 5В |
15 | Земля |
16 | Обнаружить |
17 | Данные 0- |
18 | Данные 0+ |
19 | Данные 0/5 щит |
20 | Данные 5- |
21 | Данные 5+ |
22 | Часовой щит |
23 | Часы + |
24 | Часы — |
C1 | Аналоговый красный |
C2 | Аналоговый зеленый |
C3 | Аналоговый синий |
C4 | Аналоговая горизонтальная синхронизация |
C5 | Аналоговое заземление |
1 | Main Lane 0+ (данные) | Земля |
2 | Земля | Обнаружить |
3 | Главный переулок 0- (данные) | Главный переулок 0- (данные) |
4 | Main Lane 1+ (данные) | Земля |
5 | Земля | Main Lane 0+ (данные) |
6 | Переулок 1- (данные) | Земля |
7 | Main Lane 2+ (данные) | Земля |
8 | Земля | Земля |
9 | Главный переулок 2- (данные) | Main Lane 1+ (данные) |
10 | Main Lane 3+ (данные) | Main Lane 3+ (данные) |
11 | Земля | Переулок 1- (данные) |
12 | Мейн-лейн 3- (данные) | Мейн-лейн 3- (данные) |
13 | Земля | Земля |
14 | Земля | Земля |
15 | Дополнительный канал + | Main Lane 2+ (данные) |
16 | Земля | Дополнительный канал + |
17 | Вспомогательный канал — | Главный переулок 2- (данные) |
18 | Обнаружить | Вспомогательный канал — |
19 | Возврат для питания | Земля |
20 | Мощность | Мощность |
1 | Данные2 + | Data2 щит | обнаружить |
2 | Data2 щит | Данные2 + | не подключен |
3 | Данные2 — | Данные2 — | Данные2 + |
4 | Данные1 + | Data1 щит | Data2 щит |
5 | Data1 щит | Данные1 + | Данные2 — |
6 | Данные1 — | Данные1 — | Данные1 + |
7 | Данные0 + | Data0 щит | Data1 щит |
8 | Data0 щит | Данные0 + | Данные1 — |
9 | Данные0 — | Данные0 — | Данные0 + |
10 | Часы + | Часовой щит | Data0 щит |
11 | Часовой щит | Часы + | Данные0 — |
12 | Часы — | Часы — | Часы + |
13 | контроль | DDC земля | Часовой щит |
14 | не подключен | контроль | Часы — |
15 | Часы DDC | Часы DDC | контроль |
16 | Данные DDC | Данные DDC | DDC земля |
17 | DDC земля | HEC + / не подключен | Часы DDC |
18 | Питание + 5В | Питание + 5В | Данные DDC |
19 | обнаружить | HEC- / не подключен | Питание + 5В |
1 | Аудиовыход правый |
2 | Правый аудиовход |
3 | Левый аудиовыход (+ моно) |
4 | Заземление аудиосистемы |
5 | RGB Синяя земля |
6 | Левый аудиовход (+ моно) |
7 | RGB Синий в |
8 | Переключатель управления (Аудио / RGB) |
9 | RGB Зеленая земля |
10 | Тактовый импульс |
11 | RGB Зеленый в |
12 | Выход данных |
13 | RGB Красная земля |
14 | Земля данных |
15 | Вход красного RGB / Цветность S-Video (C) |
16 | Сигнал гашения |
17 | Заземление композитного видео или заземление яркости S-Video |
18 | Земля сигнала гашения |
19 | Композитный видеовыход |
20 | Композитный видеовход / S-Video Luma / RGB Sync |
21 | Земля / щит (шасси) |
Параллельный SCSI
1 | Запрос |
2 | Сообщение |
3 | Ввод / вывод |
4 | Сброс |
5 | Подтвердить |
6 | Занят |
7 | не используется |
8 | Шина данных 0 |
9 | не используется |
10 | Шина данных 3 |
11 | Шина данных 5 |
12 | Шина данных 6 |
13 | Шина данных 7 |
14 | не используется |
15 | Контроль |
16 | не используется |
17 | Внимание |
18 | не используется |
19 | Выбрать |
20 | Четность данных |
21 | Шина данных 1 |
22 | Шина данных 2 |
23 | Шина данных 4 |
24 | не используется |
25 | Конечная мощность |
Параллельный порт / порт принтера
1 | Строб |
2 | Бит данных 0 |
3 | Бит данных 1 |
4 | Бит данных 2 |
5 | Бит данных 3 |
6 | Бит данных 4 |
7 | Бит данных 5 |
8 | Бит данных 6 |
9 | Бит данных 7 |
10 | Подтвердить |
11 | Занят |
12 | Нет бумаги |
13 | Выбрать |
14 | Автоподача |
15 | Ошибка |
16 | Сброс |
17 | Выбрать |
18 | Сигнальная земля |
19 | Сигнальная земля |
20 | Сигнальная земля |
21 | Сигнальная земля |
22 | Сигнальная земля |
23 | Сигнальная земля |
24 | Сигнальная земля |
25 | Сигнальная земля |
Устройства с последовательным интерфейсом RS-232
Распиновка последовательного устройстваRS-232 может сильно различаться в зависимости от конкретного рассматриваемого устройства.Примеры см. На сайте pinouts.ru.
Аудио / видео разъем — Полная документация
Примечание: Используется полноразмерный 8-контактный разъем DIN 262 °, также известный как «подковообразный». Штекер 270 ° DIN не подходит для , а НЕ для .
8-контактный разъем DIN (аудио / видео) может выводить несколько различных видеосигналов, для каждого типа требуется специальный собранный кабель.
Выходные сигналы
- Композитный (CVBS) (PAL)
- S-Video (PAL)
- RGB (PAL)
Композитный кабель и кабель S-Video такие же, как и в исходном Commodore 64.
Распиновка
Штифт | Модулированный цвет | Режим RGB |
---|---|---|
1 | Яркость (Y) | зеленый |
2 | Земля | Земля |
3 | Левый аудиовыход | Левый аудиовыход |
4 | Композитный (Y + C) | Красный |
5 | Аудиовыход, правый | Правый аудиовыход |
6 | Цветность (C) | Синий |
7 | Не используется | CSync |
8 | Не используется | Быстрое переключение |
Аудио
Аудиовыходы имеют линейные уровни бытовой электроники (Line Out) и должны быть подключены. к внешнему усилителю.
Видео
Видеосигналы на контактах 1, 4 и 6 имеют полное сопротивление источника 75 Ом со стандартными пиковыми уровнями видеосигнала 1 В. В модулированном цветовом режиме Luma и Composite содержат информацию синхронизации (-0,3 В), а Chroma — нет. Гашение видео на выходе VIC было исправлено и теперь соответствует спецификации.
PAL выводится без чересстрочной развертки с частотой поля 50,2 Гц и частотой строк 15,639 кГц.
Выход быстрого переключения — 1.Фиксированный «высокий» выходной сигнал 5 В (при нагрузке 75 Ом), который используется на SCART для включения режима RGB. Выход CSYNC — это выход только для синхронизации, который необходим для сигнала SCART в качестве замены композитного видеосигнала или сигнала яркости. В режиме RGB отсутствует информация синхронизации ни в R, ни в G, ни в B; т.е. нет «синхронизации по зеленому».
Создайте собственный кабель RGB Scart
Распиновка U64 и SCART
Штифт | видеопорт U64 | Штифт | SCART |
---|---|---|---|
1 | зеленый | 11 | RGB Зеленый |
2 | Земля | 4 | и штифт 5,9,13, 21 (Корпус) |
3 | Левый аудиовыход | 6 | Аудиовход, левый |
4 | Красный | 15 | RGB Красный |
5 | Правый аудиовыход | 2 | Аудиовход, правый |
6 | Синий | 7 | RGB Синий |
7 | Csync | 20 | Композитный видеовход |
8 | Быстрое переключение | 16 | Выбор RGB, 1-3 В = RGB |
Общие сведения о переключателях аудиоразъемов и схемах
Аудиоразъемысуществуют уже несколько десятилетий и используются в самых разных приложениях.Несмотря на простоту своих основных функций, они могут использоваться в сложных системах. Чтобы лучше понять некоторые из их возможностей, мы углубимся в «внутренности» этих разъемов и посмотрим, что они могут предложить. Глядя на, казалось бы, простую таблицу данных для аудиоразъемов, вы часто найдете множество схем с различными переключателями и соединениями. В этом посте мы рассмотрим, как читать эти схемы, описать различные доступные типы переключателей и обсудить, как они реализованы в аудиоприложениях.
Что такое коммутатор?
По своему основному определению, относящемуся к электрическим соединителям, выключатель — это устройство для создания и разрыва соединения в электрической цепи. Аудиоразъемы доступны без переключателей, с простыми переключателями или со сложной системой переключения. Эти переключатели часто представлены на схеме разъема, доступного в таблице данных. Ниже приведены некоторые типовые схемы, показывающие некоторые из этих вариантов переключения.
Типовая схема аудиоразъема с различными вариантами переключенияКак читать схему аудиоразъема
Прежде чем мы перейдем к функции переключателя, сначала нам нужно понять, как читать схему аудиоразъема.Аудиоразъемы могут иметь от 2 до 6 и более проводов. В этом примере мы остановимся на стандартном стереоразъеме с 3-мя проводниками. Ниже представлена схема штекера и базовая схема, включая типовые обозначения клемм. Этот конкретный пример не включает переключатели.
Базовый чертеж схемы аудиоразъема и разъемаПри чтении схемы подумайте о том, что штекер вставляется слева направо для совмещения с соответствующими клеммами ответного разъема.
Пример сопряженного аудиоразъема и штекераТеперь мы собираемся добавить переключатель в положение клеммы 2 (наконечник). Переключатель слева, показанный ниже, классифицируется как нормально замкнутый, потому что в неподключенном состоянии клемма 10 находится в прямом контакте (замкнутом) с клеммой 2. Его обычно называют «концевым переключателем», поскольку переключатель является расположен на «наконечнике» терминала. Теперь мы снова визуализируем вставку ответной заглушки слева направо. Когда наконечник контактирует с выводом 2, он отталкивает эту пружину от вывода 10, делая контакт между этими выводами «размыкающимся».
Пример, показывающий открытый контакт между клеммами 2 и 10Аналогичным образом, несколько переключателей могут присутствовать на разных контактах. Ниже приведен пример 4-проводной вилки с 3 переключателями, расположенными на наконечнике, кольцевом 1 и кольцевом 2 выводах.
Схема 4-проводного аудиоразъема с 3 переключателямиНесмотря на то, что он выглядит более сложным, он по-прежнему имеет те же базовые функции, что и вариант с одним переключателем, за исключением наличия 2 дополнительных переключателей.
Все переключатели, которые мы рассмотрели до сих пор, были нормально замкнутыми.Некоторые другие функции переключения могут быть классифицированы как нормально разомкнутые, однополюсные, двойные (SPDT) и двухполюсные, двойные (DPDT). Многие из этих переключателей будут изолированы от аудиосигналов и могут использоваться для управления другими частями схемы.
Примеры дополнительных функций переключенияНужны ли переключатели аудиоразъемов?
Приложение определяет, сколько и какого типа переключателей необходимо. Если вы просто подключаете наушники к MP3-плееру, чтобы слушать музыку, вам не обязательно понадобится аудиоразъем с переключателями.Однако, если вам нужно переключить звук между динамиками и наушниками, определить, когда вставлен штекер, использовать вставленный штекер для управления другими частями вашей схемы или использовать плату микширования звука, вы, вероятно, захотите использовать разъем с функцией переключения. Ниже приведены некоторые концептуальные примеры, которые можно применить к нескольким приложениям.
Переключение звука между динамиками и наушниками
На первом рисунке вилка не вставлена, поэтому переключатели клемм 10 и 11 замкнуты, направляя звук в динамик.На втором рисунке вставлен штекер, который размыкает контакты 10 и 11, таким образом направляя звук на наушники.
Пример переключения звука между динамиками и наушникамиОпределить, когда вставлен штекер
Аналогичным образом, эта установка задействует функцию обнаружения, когда контакт клеммы 10 размыкается путем вставки вилки.
Пример опции обнаружения при вставке вилкиУправление другими частями цепи независимо от аудиосигналов
В этом примере клеммы 4 ~ 6 электрически независимы от аудиосигналов 1 ~ 3.В нем используется переключатель SPDT, в котором клеммы 4 и 5 подключаются в неподключенном состоянии, а затем клеммы 5 и 6 подключаются в закрытом состоянии. Это можно использовать для переключения между функциями цепи «A» или «B» при вставленном штекере.
Пример переключателя SPDT, управляющего другими частями схемы независимо от аудиосигналовПонимая, как использовать различные конфигурации переключателя в аудиоразъеме и их функции, вы можете использовать эти устройства межсоединения в широком спектре приложений для выполнения задач разной сложности.
Дополнительные ресурсы
У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу [email protected]
Полость | Цвет проволоки | Функция |
Динамики приборной панели — Левый | ||
1 | Серый / желтый (премиум-звук) | УСИЛЕННЫЙ ЛЕВЫЙ ДИНАМИК I / P (-) |
2 | Серый / оранжевый (премиум-звук ) | ЛЕВЫЙ ДИНАМИК ИНТЕРФЕЙСА С УСИЛЕНИЕМ (+) |
1 | Темно-зеленый / Коричневый (кроме премиум-класса) | ЛЕВЫЙ ДИНАМИК ИНТЕРФЕЙСА (-) |
2 | Темно-зеленый ( кроме премиального звука) | ЛЕВЫЙ ДИНАМИК I / P (+) |
Динамики приборной панели — Правый | ||
1 | Серый / Светло-зеленый (премиум-звук) | УСИЛЕННЫЙ ПРАВЫЙ ДИНАМИК I / P ( -) |
2 | Серый / Темно-зеленый (аудио премиум-класса) | УСИЛЕННЫЙ ПРАВЫЙ I / P ДИНАМИК (+) |
1 | Серый / Коричневый (кроме аудио премиум-класса) | ПРАВЫЙ I / P ДИНАМИК (-) |
2 | Серый (кроме аудиосистемы премиум-класса) | ПРАВЫЙ I / P ДИНАМИК (+) |
Динамики передней двери — Левая | ||
1 | Серый / желтый | ЛЕВЫЙ ПЕРЕДНИЙ С УСИЛЕНИЕМ ДВЕРНОЙ ДИНАМИК (-) |
2 | — — | — — |
3 | Серый / фиолетовый | УСИЛЕННЫЙ ЛЕВЫЙ ДИНАМИК ПЕРЕДНЕЙ ДВЕРИ (+) |
Динамик передней двери — Правый | ||
1 | Темно-зеленый / желтый | УСИЛЕННЫЙ ДИНАМИК ПЕРЕДНЕЙ ДВЕРИ ПРАВОЙ (-) |
2 | — — | — — |
3 | Темно-зеленый / фиолетовый | УСИЛЕННАЯ ПЕРЕДНЯЯ ДВЕРЬ ПРАВАЯ ДИНАМИК (+) |
Динамик задней двери — Левый | ||
1 | Серый / Темно-зеленый | УСИЛИТЕЛЬНЫЙ ДИНАМИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (-) |
2 | — — | — — |
3 | Серый / светло-зеленый | УСИЛЕННЫЙ ДИНАМИК ЗАДНЕЙ ДВЕРИ ЛЕВОЙ (+) |
Динамики задней двери — Правая | ||
1 | Светло-зеленый / Серый | УСИЛИТЕЛЬНЫЙ ДИНАМИК ЗАДНЕЙ ДВЕРИ ПРАВОЙ (-) |
2 | — — | — — |
3 | Темно-зеленый / Светло-зеленый | УСИЛИТЕЛЬНЫЙ ДИНАМИК ЗАДНЕЙ ДВЕРИ ПРАВОЙ (+ ) |
Сабвуфер (SRT8) | ||
1 | Красный | FUSED (B +) |
2 | Серый / коричневый | УСИЛЕННЫЙ САБВУФЕР (+) |
2 | ||
2 | ||
Темный Зеленый / коричневый | САБВУФЕР С УСИЛИТЕЛЕМ (-) | |
2 | Черный / светло-зеленый | ЗЕМЛЯ (-) |
|
Этот аудиоадаптер позволяет легко добавлять высококачественные 16 бит, 44.Частота дискретизации 1 кГц (CD-качество) аудио для ваших проектов с Teensy 3.0, 3.1, 3.2, 3.5, 3.6 (Rev C) или 4.0 (Rev D). Более старые версии можно использовать с Teensy 4.0. провода или переходник PCB. Все версии аудиозащиты поддерживают стереонаушники и стерео. линейный выход, а также линейный стереовход или монофонический микрофонный вход. Аудиотека Teensy позволяет использовать ввод и вывод одновременно вместе с набором инструментов обработки звука, чтобы легко создавать все типы сложные аудиоприложения.Вы можете воспроизводить несколько звуковых файлов, создавать синтезировать формы волны, применять эффекты, смешивать несколько потоков и выводить высокий уровень качественный звук на наушники или контакты линейного выхода. В Teensy 3.x есть инструкции Cortex-M4 DSP, которые предоставляют множество вычислительной мощности для БПФ в реальном времени (анализ спектра), открывая возможность создания продвинутых звукореактивных проектов. 14-контактный разъем а также 14-контактный разъем можно использовать, чтобы соединить их вместе. Дополнительный потенциометр с дисковым колесом можно добавить для громкости или управления звуковым параметром.
Механический чертеж и библиотека Eagle. Расчетное энергопотребление. Дополнительные надстройкиНа этой фотографии показан Teensy 3.1, припаянный под аудиоадаптер с использованием два контакта 14×1. Также добавлены дополнительная ручка громкости и заголовок линейного входа / выхода. Сигналы к TeensyАудиочип, номер детали SGTL5000, подключается к Teensy с помощью 7 сигналов. Контакты SDA и SCL I2C используются для управления микросхемой и настройки параметров. Аудиоданные используют сигналы I2S, TX (на наушники и / или линейный выход) и RX (от линейный вход или микрофон) и 3 тактовых сигнала, LRCLK (44,1 кГц), BCLK (1,41 МГц) и MCLK (11,29 МГц). Все 3 часа созданы Teensy3. SGTL5000 работает в «ведомом режиме», где все его тактовые выводы являются входами.
Доступ к разъему SD осуществляется с помощью 4 контактов SPI.SCLK и MOSI используются в альтернативные места. См. Примеры аудио-библиотеки для получения подробной информации о том, как выберите эти разные булавки. SD-карта полезна для воспроизведения музыки. Sandisk и другие SD-карты хорошего качества могут воспроизводить 2 файла WAV. одновременно. Провода для MCLK, BCLK, LRCLK, TX и RX должны быть короткими. Аудио Экран предназначен для подключения к Teensy через короткие контакты. Провода можно использовать, но провода должны быть короткими, чтобы избежать проблем. Заголовок линейного входа / выхода использует распиновку, совместимую с аудио заголовком AC97. на материнских платах ПК.Кабели передней панели от большинства ПК могут быть подключены, или провода можно припаять прямо к контактам. Схема, ред. DВ сентябре 2019 года для Teensy 4.0 была создана версия D. Схема то же, что и Rev C, но цифровые аудиосигналы I2S и сигналы SPI для SD-карта направляется к контактам, которые использует Teensy 4.0. Схема, ред. CВ начале 2019 года к сигналу MCLK был добавлен резистор на 100 Ом. Схема, ред. BВ январе 2015 года были добавлены небольшие улучшения.Конденсаторы 1,0 мкФ были увеличены до 2,2 мкФ, чтобы улучшить характеристики для суб-звуковых и чрезвычайно глубокие базовые звуки. К контактам 6 и 10 были добавлены подтягивающие резисторы 10 кОм. Контактные площадки для пайки были добавлены к линиям передачи и приема I2S, а к I2C
контакт конфигурации адреса. Teensy 3.1 и 3.2 являются Обновление: Аудиотека Teensy теперь поддерживает четырехканальный вывод. Дополнительные сведения см. В разделе Файл> Примеры> Аудио> Тестирование оборудования> SGTL5000> QuadChannelOutput . Sparkfun имеет отличные инструкции по подключению 4-канального звука. Схема, ред. AДополнительные микросхемы памятиМожно добавить микросхему флэш-памяти W25Q128JV или W25Q128FV. на нижней стороне. Аудиотека Teensy может проигрывать аудиоклипы из этой памяти, используя библиотеку SerialFlash.В этой флеш-памяти много более низкая задержка доступа по сравнению с SD-картами, что позволяет воспроизводить множество звуков одновременно.Будущие версии Аудио библиотека также может использовать эту флэш-память с малой задержкой для синтеза волновых таблиц. В качестве альтернативы можно добавить микросхему памяти RAM 23LC1024. Аудиотека Teensy может использовать чип RAM для многоступенчатая линия задержки, до 1,5 секунд. Подробности смотрите в этом демонстрационном видео. Рекомендуемая SD-картаБольшинство SD-карт оптимизированы для последовательного доступа, когда камера или видеокамера читает или записывает один большой файл.Все SD карты работают хорошо подходит для воспроизведения одного файла WAV за раз.Для одновременного воспроизведения 2, 3 или 4 стерео файлов WAV, многие распространенные Карты «10-го класса» работают плохо. Хотя они могут поддержать многих мегабайт в секунду при последовательном доступе, у них высокая задержка для непоследовательный доступ. PJRC протестировал несколько марок SD-карт. Мы рекомендуем SanDisk Ultra для проектов, в которых одновременно будет воспроизводиться несколько файлов WAV. SanDisk Ultra дороже, но его непоследовательная скорость намного выше. Библиотека Arduino SD поддерживает размер до 32 ГБ. Не используйте карты 64 и 128 ГБ. Аудиотека включает в себя простой тест для тестирования SD-карт. Открыть это из Файл> Примеры> Аудио> Аппаратное тестирование> SdCardTest. |
Подключение RJ-45 к симметричному или несимметричному аудиокабелю
Обновлено 1 месяц назад от Брайан Джонс
Scope
В этом документе описываются выводы для подключения к аудиоразъемам RJ-45 на задней панели всех устройств Axia.Это обычно называется стандартом проводки Studiohub.
Разводка RJ45 для симметричного / несимметричного аудиокабеля, обычно известного как Studiohub
Общие выводы
Направляющая выводов XLR
Направляющая TRS 1/4 «или 1/8»
Направляющая RJ-45, штекер
Несбалансированный RCA или Phono
Несбалансированный стерео TRS
Готовые переходные кабели
8-дюймовые (200 мм) переходные кабели.
Кабели-адаптеры изготавливаются по индивидуальному заказу для облегчения быстрого подключения аудиоисточников к узлу смешанного сигнала Telos Alliance и интерфейсам AES / EBU.Короткие аналоговые стереокабели стандартной длины; По 2 входа.
Для кабелей 8 дюймов (200 мм) доступны следующие номера деталей Telos;
- 2091-00130-000: штекер XLR к гнезду RJ-45
- 2091-00131-000: гнездо TRS 1/4 дюйма к гнезду RJ-45
- 2091-00132-000: сдвоенные штекеры RCA phono к RJ-45 Гнездо
- 2091-00129-000: Гнездо XLR на RJ-45 Гнездо
В дополнение к дополнительной длине, вилки RJ-45 этих кабелей подключаются непосредственно к узлам Axia без использования промежуточного соединительного кабеля.Идеальное и удобное однокабельное решение для простого размещения источников и узлов в соседних стойках эквалайзера. Сверхдлинные аналоговые стереокабели; По 2 входа.
Следующие номера деталей Telos доступны для кабелей длиной 6 футов (2 метра);
- 2091-00123-000: Двойное гнездо XLR на штекер RJ-45
- 2091-00124-000: Двойное гнездо XLR на штекер RJ-45
- 2091-00125-000: Двойное 1⁄4-дюймовое TRS на RJ- 45 Male $ 30
- 2091-00126-000: Двойные штекеры RCA для подключения наушников к RJ-45 Male
Обратитесь к дилеру Axia для получения информации о вариантах кабельной разводки.
Сообщите нам, чем мы можем помочь
Если у вас есть дополнительные вопросы по этой теме или идеи о том, как мы можем улучшить этот документ, свяжитесь с нами.
РаспиновкаMiata Audio
Распиновка Miata AudioСтивен Фоскетт — [email protected]
Вернуться на мои страницы Miata на Fosketts.Net
(10 нояб.2004 г.)
В комплекте:
Знакомство с Mazda Audio Systems
Этот FAQ охватывает аудиосистемы Miata с 1990 года до текущих моделей.Другие системы Mazda будут добавлены по мере поступления информации.
Mazda имеет давние отношения с Matsushita / Panasonic, поэтому Miata audio системы с 1990 по 2000 год основаны на разработках Panasonic. Описание распиновка для этих систем находится в первой части этот FAQ. В начале 00-х Ford и Mazda в сотрудничестве с Sanyo разработали новая модульная аудиосистема. Более подробная информация об этой системе находится в вторая часть этого FAQ.
Обзор аудиосистемы
Примечание для автомобилей 1996.5: Mazda частично поменяла головные устройства через 1996 модельный год. В частности, автомобили, выпущенные до 1 декабря 1995 г. у старых агрегатов и автомобилей, произведенных после этой даты, была новая модель.
Как добавить дополнительный вход (Aux-In) к мое головное устройство?
Каждое головное устройство Mazda может быть настроено на прием звука с дополнительного входа.Это полезно для подключения проигрывателей MP3, спутникового радио и т. Д. Вот как это сделать:
- Все головные устройства
- Все головные устройства могут использовать FM-модулятор. Это особое устройство, которое сидит между антенной и головным устройством и «преобразует» одну частоту в вспомогательный вход. Плюс в том, что это, как известно, работает везде. Минус что это звучит не так хорошо и может быть таким же дорогим, как и другие перечисленные здесь методы.Обратите внимание, что настоящий проводной FM-модулятор НЕ такой же как изящный маленький портативный FM-передатчик, который большинство магазинов продают за 19 долларов!
- 1990-1996 * базовые (без MSSS) головные устройства
- Вы можете преобразовать круглый разъем в aux ввод, следуя эти инструкции.
- 1993-1997 MSSS / MPSS
- Единственный способ — использовать FM-модулятор.
- 1996 * -2000 база и 1999-2001 Bose
- Вы можете преобразовать штекер CN200 в дополнительный вход, следуя этим инструкциям.
- 2001-2004 база и 2002-2004 Bose
- Вы можете преобразовать штекер J-02 в дополнительный вход, покупка ПИРОГА МАЗ / ПК-АЛП и подключив его к J-02. Затем подключите PIE PIO / P-RCA и подключите ТО к ПК-ALP. Это дает вам входы RCA. Возможно, вам придется заземлите аудио заземление (внешняя часть) кабелей RCA на сигнал заземление (контакт G) J-02.
1990-2000 Системы
Почти все аудиосистемы Mazda с 1990 по 2000 год используют одни и те же основные и разъемы вспомогательного жгута.Некоторые также имеют дополнительные разъемы для специальных целей, таких как внешние усилители или CD-чейнджеры.
CN701 (основной 12-контактный жгут)
Этот разъем обычно используется также для основных (передних) динамиков. как подключить головное устройство к системе питания и освещения автомобиля. Это также имеет контакты для активации внешнего усилителя и антенны, а также для определения скорости автомобиля. чувствительность, хотя они могут быть активны не на всех транспортных средствах.
MSSS1, MSSS2 и MPSS ’93-97 используйте этот разъем для динамиков в подголовнике, а не для обычных дверных динамиков. В отличие от всех остальных динамиков NA в подголовнике, они подключены правильно. с завода.
Этот разъем встречается на следующих головных устройствах:
- 1990-1994 Тип 1
- 1993-1994 MSSS1 (Тип 2)
- 1995-1996 Тип 1 (1267)
- 1995-1996 MSSS2 (Тип 2)
- 1996-1997 Тип 1 (1273)
- 1996-1997 МПСС (тип 2)
- 1999-2000 (не Bose) 1M32 / 4M32
- 1999-2001 Бозе 1М31 / 1М37
Metra производит пару комплектов с двумя разъемами, включающих CN701 и CN702 (продается или *):
- 70-7901 вставляется в жгут автомобиля.
- 71-7901 вставляется в гнездо головного устройства.
Компания Scosche также производит комплект разъемов, содержащий как CN701, так и CN702:
- MA02 подключается к автомобильной обвязке.
- MA02R подключается к головному устройству.
Bestkits также производит набор разъемов, содержащий как CN701, так и CN702:
- BHA7901 подключается к автомобильной подвеске.
- BHO7901 подключается к головному устройству.
CN701 Главный жгут
Штифт Общее приложение Применение / цвет ’90 -’94 Тип 1 * ’95 -’96 Тип 1 * ‘96.5-’97 Тип 1 ’93 -’97 Тип 2 (MSSS MPSS) ’99 -’00 Не по Bose ’99 -’01 Bose MX-3 А Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw.12в) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Красный Синий / Черный Синий / Черный Синий / Черный Синий / Черный Синий / Черный B Tele Mute Н / К Н / К Н / К Н / К Н / К Н / К Н / К С Источник питания + B (Con.12в) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Желтый Синий / Красный Синий / Красный Синий / Красный Синий / Красный Синий / Красный Д Силовая антенна (Sw.13,2 В) Н / К Силовая антенна (переключатель 13,2 В) Силовая антенна (переключатель 13,2 В) Силовая антенна (переключатель 13,2 В) Силовая антенна (переключатель 13,2 В) Силовая антенна (переключатель 13,2 В) Силовая антенна (переключатель 13,2 В) Светло-зеленый / желтый Светло-зеленый / желтый Светло-зеленый / желтый Серый / Черный Серый / Черный E TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) Оранжевый / Белый Красный / Черный Красный / Черный Красный / Черный Красный / Черный Красный / Черный ф ILL- (возврат диммера) Н / К Н / К ILL- (возврат диммера) Н / К ILL- (возврат диммера) ILL- (возврат диммера) ILL- (возврат диммера) Красный Серый / Красный Серый / Красный H Датчик скорости Н / К Н / К Н / К Датчик скорости Н / К Н / К Н / К зеленый / красный Дж Amp Control (Sw.13,2 В) Н / К Н / К Н / К Н / К Н / К Управление усилителем (переключатель 13,2 В) Управление усилителем (переключатель 13,2 В) Светло-зеленый / Черный К Передний левый + Левая дверь + Левая дверь + Левая дверь + Подголовник левый + Левая дверь + Левая дверь + (дифференциал на усилитель) Передний левый + Белый Красный / Зеленый Красный / Зеленый Красный / Желтый Красный Желтый / Красный л передний левый- Дверь левая- Дверь левая- Дверь левая- Подголовник левый- Дверь левая- Левая дверь- (дифференциал на усилитель) Левая передняя — Белый / Черный Красный / Белый Красный / Белый Синий / Оранжевый Белый Желтый / Черный м Передний правый + Правая дверь + Правая дверь + Правая дверь + Правый подголовник + Правая дверь + Правая дверь + (дифференциал на усилитель) Передний правый + серый Синий / Желтый Синий / Желтый Красный / Синий желтый желтый / зеленый N правая передняя Дверь правая- Дверь правая- Дверь правая- Подголовник правый- Дверь правая- Правая дверь- (дифференциал к усилителю) Передний правый — Серый / Черный Синий Синий Синий / Белый Оранжевый зеленый Спасибо Cinega32.
CN702 (дополнительный 8-контактный жгут)
Этот разъем обычно используется для динамиков в подголовниках (в NA Miatas без MSSS или MPSS), для дверных динамиков (для NA Miatas с MPSS), для толкателей сидений (для NA Miatas с MSSS1 * или MSSS2), или оставлены неиспользованными, но активными (в Miatas, отличных от Bose NB). Поэтому это популярны для добавления дополнительных тыловых динамиков. Он полностью неактивен и бесполезен в NB Головные устройства Bose.
Предупреждение! Не доверяйте цветам, указанным в этой таблице! От завод, каждое применение этого конектора
сумасшедший и перепутаны контакты A, B, F и H! Это причина знаменитого не совпадающие по фазе проблемы с динамиком, преследующие Miatas! К сожалению, провода часто неправильно на обоих концах ремня безопасности, поэтому вы не можете просто поменять цвета и ожидайте, что это сработает. Что вам нужно сделать, так это разъединить разъемы на обоих концы, проверьте целостность каждого провода и снова соедините разъемы правильно.Я перечислил «правильные» аппликации и цвета в таблице. ниже, но это необходимо исправить на обоих концах разъемов! Джефф Андерсон был достаточно любезен, чтобы варианты динамиков подголовника для Miata Forum.Клуб покупателей перформанса продает специальные ремни для добавления подголовника или задних динамиков с помощью этого разъема.
Этот разъем встречается на следующих головных устройствах:
- 1990-1994 Тип 1
- 1993-1994 MSSS1 (Тип 2)
- 1995-1996 Тип 1 (1267)
- 1995-1996 MSSS2 (Тип 2)
- 1996-1997 Тип 1 (1273)
- 1996-1997 МПСС (тип 2)
- 1999-2000 (не Bose) 1M32 / 4M32
- 1999-2001 Бозе 1М31 / 1М37
Metra производит пару комплектов с двумя разъемами, включающих CN701 и CN702 (продается или *):
- 70-7901 вставляется в жгут автомобиля.
- 71-7901 вставляется в гнездо головного устройства.
Компания Scosche также производит комплект разъемов, содержащий как CN701, так и CN702:
- MA02 подключается к автомобильной обвязке.
- MA02R подключается к головному устройству.
Bestkits также производит набор разъемов, содержащий как CN701, так и CN702:
- BHA7901 подключается к автомобильной подвеске.
- BHO7901 подключается к головному устройству.
CN702 Дополнительный жгут Спасибо Cinega32.
Круглый разъем (13-контактный DIN)
Это еще один стандартный аудиоразъем, который можно найти на автомобилях Северной Америки без MSSS или MPSS.Есть специальный процедура короткого замыкания, необходимая при использовании чего-либо, кроме приклада CD-плеер Mazda (включая запуск без CD-плеера). Компакт-диск Mazda номер детали NA01-66-AG0.
Хорошая запись об использовании этого с проигрывателем компакт-дисков Sony, и это также может быть адаптировано в вспомогательный вход. Тем не мение, этот мод проще для входа aux.
Этот разъем встречается на следующих головных устройствах:
- 1990-1994 Тип 1
- 1995-1996 Тип 1 (1267)
Круглый разъем
Штифт Заявка Применение / Цвет ’90 -’96 Тип 1 1 Левый выход Левый выход 2 Левый вход Левый вход 3 Правый выход Правый выход 4 Правый вход Правый вход 5 Сигнальная Земля Сигнальная земля 6 TNS + TNS + 7 Блок питания ACC + Блок питания ACC + 8 Источник питания B + Источник питания B + 9 Система Вкл. / Управление усилителем Включение системы / управление усилителем 10 Подсветка- Освещение — 11 Система выключена Система выключена 12 Управление системой (воспроизведение) Управление системой (воспроизведение) 13 Без звука Без звука Спасибо Jyri Virkki
CN200 (Разъем для CD / ленты)
Этот разъем позволяет головным устройствам с одним DIN управлять внешней лентой. дека или проигрыватель компакт-дисков.Это также полезно для добавления дополнительный вход к этим блокам (обратите внимание, что правая и левая страница этой связанной страницы перевернуты). Такой же разъем находится на магнитофонной деке и допускает шлейфовое соединение. Он совместим с CD-плееры Honda с новым разъемом.
Этот разъем встречается на следующих головных устройствах:
- 1996-1997 Тип 1 (1273)
- 1999-2000 (не Bose) 1M32 / 4M32
- 1999-2001 Бозе 1М31 / 1М37
CN200 Разъем для кассет
Штифт Общее приложение Применение / Цвет ‘96.5-’97 Тип 1 ’99 -’00 Не по Bose ’99 -’01 Bose А Правый вход Правый вход Правый вход Правый вход B Сигнальная Земля Сигнальная земля Сигнальная земля Сигнальная земля С Левый вход Левый вход Левый вход Левый вход Д Комбинированное управление Комбинированное управление Комбинированное управление Комбинированное управление E Выход управления Aux Выход управления Aux Выход управления Aux Выход управления Aux ф Aux Control In Управление дополнительным входом Управление дополнительным входом Управление дополнительным входом г Автобусная остановка Автобусная остановка Автобусная остановка Автобусная остановка H Автобусный маршрут Автобусный маршрут Автобусный маршрут Автобусный маршрут I Блок питания ACC Блок питания ACC Блок питания ACC Блок питания ACC Дж Земля Земля Земля Земля К Источник питания + B Источник питания + B Источник питания + B Источник питания + B л Без звука Без звука Без звука Без звука м TNS + TNS + TNS + TNS + N ИЛЛ- ИЛЛ- ИЛЛ- ИЛЛ- O НЕТ Н / К Н / К Н / К п. НЕТ Н / К Н / К Н / К Спасибо Neil Славин
Разъем усилителя MSSS
Этот штекер подключается к внешнему усилителю (P / N GM-5246ZM) на головке MSSS2. Блок.Имеет 8 контактов.
Этот разъем встречается на следующих головных устройствах:
Усилитель MSSS
Штифт Общее приложение Применение / Цвет ’95 -’95 Тип 2 (MSSS2) А Левый + Левый + зеленый B Левый- слева- Синий С Правый + Правый + Красный Д Правый- Правый- Белый E НЕТ Н / К ф Amp Cont. Amp Cont. Желтый г Отключение системы Отключение системы Желтый / красный H Звуковой сигнал Звуковой сигнал Желтый / черный
MSSS CD-чейнджер
Этот штекер может подходить к CD-чейнджеру (P / N CDX-P5046ZM), но я не уверен.Это похоже, это может быть штекер Pioneer P-Bus для подключения CD-чейнджера Pioneer. Его нет на головных устройствах MPSS, но может быть на головных устройствах MSSS1 или MSSS2. Он имеет 11 контактов и одну заглушку.
Этот разъем встречается на следующих головных устройствах:
- 1993-1995 MSSS1 (Тип 2)
- 1995-1996 MSSS2 (Тип 2)
- 1996-1997 МПСС (тип 2)
Усилитель MSSS
Штифт Общее приложение Применение / Цвет ’93 -’95 Тип 2 (MSSS1) ’95 -’96 Тип 2 (MSSS2) ’96 -’97 Тип 2 (MPSS) А Левый- слева- слева- слева- B Левый + Левый + Левый + Левый + С НЕТ Н / К Н / К Н / К Д Правый- Правый- Правый- Правый- E Земля Земля Земля Земля ф Правый + Правый + Правый + Правый + H Земля Земля Земля Земля Дж Земля Земля Земля Земля К AsenB AsenB AsenB AsenB л Автобус- Автобус- Автобус- Автобус- м Автобус + Автобус + Автобус + Автобус +
Усилитель Bose (99-01)
Этого разъема нет на головном устройстве.Скорее, это разъем для Пакет усилителей Bose расположен снизу и за головным устройством. На этом снимке показано, где он находится.
Распиновку и дополнительную информацию см. Ниже.
2001+ Системы
Все аудиосистемы Mazda от 2001 не-Bose и 2002 Bose используют одинаковые разъемы основного и вспомогательного жгута. На задней панели есть два разъема. блок двойного DIN, J-01 (основной ремень) и J-02 (вспомогательный ремень).Только основная привязь (большая слева, если смотреть на заднюю часть устройства) используется. Вот распиновка разъема. Это розетка на головном устройстве.
См. Также общую распиновку Mazda для продвинутых / дополнительных функции.
Вторая пара динамиков (контакты S, U, V и X) не работают на Блок 4H60 (Bose). Вероятно, это программный, а не аппаратный недостаток. В Другими словами, вероятно, есть какой-то способ активировать функцию фейдера, отсутствующую на головном устройстве Bose, чтобы включить эти динамики, но в настоящее время это неизвестно.
J-01 (основной ремень)
Этот разъем используется для основного (передняя дверь) и заднего (подголовник) динамики, а также для подключения головного устройства к источнику питания автомобиля и система освещения. Он также имеет контакты для активации внешнего усилителя и антенны и для определения скорости автомобиля, хотя они могут быть активны не на всех автомобилях.
Этот разъем встречается на следующих головных устройствах:
- 2001-2003 (не Bose) (4162)
- 2002-2003 гг. Bose (4H60)
- 2004+ (не Bose) (4163)
- 2004+ Bose (4H64)
A) Metra производит разъем для J-01 (продается или *):
- 70-7903 вставляется в автомобильную обвязку.
- 71-7903 вставляется в головное устройство. (этот разъем трудно найти!)
Scosche также производит соединитель для J-01:
- MA03 подключается к автомобильной обвязке.
- MA03R вставляется в гнездо головного устройства.
Bestkits также имеет разъем для J-01:
- BHA7902 подключается к автомобильной подвеске.
- BHO7902 подключается к разъему головного устройства.
Внимание! Crutchfield указывает неправильный разъем для этого автомобиля, и они отправят вам не ту деталь, если вы будете полагаться на их совет! Этот блок требуются вилки Scosche MA03, а не MA02, который они перечисляют!
Штифт Общее приложение Применение / цвет 2003 Miata 2003 Miata Bose 2004 Miata 2004 Miata Bose 2003 Универсальный автомобиль 2003 Протеже 2004 RX-8 Mazda6 Не-Bose Mazda6 Бозе А Передний левый + Передний левый + Передний левый + Передний левый + Передний левый + Передний левый + Передний левый + Передний левый + Передний левый + Передний левый + Желтый / Красный Красный Черный Синий / Оранжевый Черный / Красный Красный / Синий Красный ? B Аккумулятор (+12 В) Аккумулятор (+12 В) Аккумулятор (+12 В) Аккумулятор (+12 В) Аккумулятор (+12 В) Аккумулятор (+12 В) Аккумулятор (+12 В) Аккумулятор (+12 В) Аккумулятор (+12 В) Аккумулятор (+12 В) Синий / Красный Синий / Красный Синий / Красный Синий / Красный Синий / Красный Синий / Красный Синий / Красный Синий / Красный С передний левый — Передний левый — Передний левый — Передний левый — Передний левый — Передний левый — Передний левый — Передний левый — Передний левый — Передний левый — Желтый / Черный Белый зеленый фиолетовый Черный / Белый Светло-зеленый / красный Белый ? Д Передний правый + Передний правый + Передний правый + Передний правый + Передний правый + Передний правый + Передний правый + Передний правый + Передний правый + Передний правый + желтый / зеленый желтый Красный Белый / Красный Красный Синий / Белый Синий ? E Импульсный диммер (TNS +) Импульсный диммер (TNS +) Импульсный диммер (TNS +) Импульсный диммер (TNS +) Импульсный диммер (TNS +) Импульсный диммер (TNS +) Импульсный диммер (TNS +) Импульсный диммер (TNS +) Импульсный диммер (TNS +) Импульсный диммер (TNS +) Красный / Черный Красный / Черный Красный / Черный Светло-зеленый / синий Светло-зеленый / синий Красный / Желтый ? ? ф передний правый — Передний правый — Передний правый — Передний правый — Передний правый — Передний правый — Передний правый — Передний правый — Передний правый — Передний правый — зеленый Оранжевый Белый Белый Белый желтый / зеленый желтый ? г Инвертированное затемнение Инвертированное затемнение Инвертированное затемнение Инвертированное затемнение Инвертированное затемнение Инвертированное затемнение Инвертированное затемнение Инвертированное затемнение Инвертированное затемнение Инвертированное затемнение Серый / Красный Серый / Красный Серый / Красный Белый / Синий Белый / Синий Серый / Красный Черный / Красный? ? H PWR Ant PWR Ant PWR Ant PWR Ant PWR Ant Н / К Н / К PWR Ant Н / К Н / К Серый / Черный Серый / Черный Серый / Черный Желтый / Белый I Импульс скорости Н / К Импульс скорости Н / К Импульс скорости Н / К Н / К Импульс скорости Импульс скорости Импульс скорости зеленый / красный зеленый / красный зеленый / красный зеленый / красный ? Дж Amp Remote Н / К Пульт ДУ усилителя Н / К Пульт ДУ усилителя Пульт ДУ усилителя Пульт ДУ усилителя Пульт ДУ усилителя Н / К Пульт ДУ усилителя Светло-зеленый / Черный Светло-зеленый / Черный Белый Желтый (низкочастотный динамик?) фиолетовый / синий ? К Nav: Стояночный тормоз Н / К Н / К Н / К Н / К Н / К Н / К Nav: Стояночный тормоз Н / К Н / К желтый / зеленый л Отключение телефона Н / К Н / К Н / К Н / К Н / К Н / К Н / К Н / К Н / К м Nav: задний ход Н / К Н / К Н / К Н / К Н / К Н / К Nav: задний ход Н / К Н / К Синий / Белый N Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Серый / Черный Красный / Черный Красный / Синий? ? O пустой пустой пустой пустой пустой пустой пустой пустой пустой пустой п. Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Тактовая пружина / Органы управления колесом Белый / зеленый Зеленый / Белый Синий / Белый ? Q пустой пустой пустой пустой пустой пустой пустой пустой пустой пустой R IGN (+12 В коммутируется) IGN (+12 В коммутируется) IGN (+12 В коммутируется) IGN (+12 В коммутируется) IGN (+12 В коммутируется) IGN (+12 В коммутируется) IGN (+12 В коммутируется) IGN (+12 В коммутируется) IGN (+12 В коммутируется) IGN (+12 В коммутируется) Синий / Черный Синий / Черный Синий / Черный фиолетовый / синий Пурпурный / Черный зеленый / оранжевый Оранжевый? ? S Задний левый + Задний левый + Н / К Левый ветрозащитный экран + Левый ветрозащитный экран + Задний левый + Задний левый + Задний левый + Задний левый + Задний левый + Синий / Желтый зеленый / оранжевый Коричневый / Белый зеленый / оранжевый фиолетовый ? т пустой пустой пустой пустой пустой пустой пустой пустой пустой пустой Черный / Белый ? ? U Задний левый — Задний левый — Н / К Ветрозащитный экран левый — Ветрозащитный экран левый — Задний левый — Задний левый — Задний левый — Задний левый — Задний левый — желтый зеленый коричневый Синий / Оранжевый розовый ? В Задний правый + Задний правый + Н / К Правый ветрозащитный экран + Правый ветрозащитный экран + Задний правый + Задний правый + Задний правый + Задний правый + Задний правый + зеленый / желтый Желтый / Черный зеленый Серый / Красный Белый / Синий ? Вт Земля Земля Земля Земля Земля Земля Земля Земля Земля Земля Черный Черный Черный Черный Черный Черный Черный Черный / Оранжевый х задняя правая — Задний правый — Н / К Ветрозащитный экран правый — Ветрозащитный экран правый — Задний правый — Задний правый — Задний правый — Задний правый — Задний правый — Зеленый / Черный фиолетовый зеленый / оранжевый Коричневый / Красный Черный / Синий ? Спасибо Тобиас Альберт, Джефф Андерсон и Неизвестный хост!
J-02 (Вспомогательный ремень)
Этот разъем в настоящее время не используется ни в каких Miata 2001+.Мало что известно про J-02. Это используется на японском рынке RX-8 для встроенного телевизора, и предполагается, что он будет использоваться для внешний CD-чейнджер (правда, неизвестен). Также возможно, что это разъем используется для будущей опции радио Sirius Satellite в ’04 Mazdas. Ребята из RX-8 ничего не могли заставить с этим работать. Вот что я знать об этом.
На моем головном устройстве (4H60) контакты, подключенные к материнской плате, следят указаны ниже.Нет никакой гарантии, что они что-то сделают, но они связан с чем-то.
Этот разъем встречается на следующих головных устройствах:
- 2001-2003 (не Bose) (4162)
- 2002-2003 гг. Bose (4H60)
- 2004+ (не Bose) (4163)
- 2004+ Bose (4H64)
Нет известных соединителей, которые бы подходили для этого.
Штифт Заявка 2004 Япония RX-8 4H60 Подключено? А Заземление фиолетовый / синий Y B Отключение системы Зеленый / Белый N С Правый ввод + Синий / Желтый N D Правый ввод — Красный / Желтый N E Левый вход + Красный / Черный N F Левый вход — Фиолетовый / Белый N G Сигнальная земля Y H Н / К N I Н / К Y Дж Н / К Y К Автобус- Y л Автобус + Y M Н / К N N Н / К N O Мощность ACC Коричневый / Красный Y п. Мощность B + Коричневый / Белый Y
Усилитель Bose (02+)
Этого разъема нет на головном устройстве.Скорее, это разъем для Пакет усилителей Bose расположен снизу и за головным устройством. На этом снимке показано, где он находится.
Этот разъем встречается на следующих головных устройствах:
- 1999-2001 Bose (1M31 / 1M37)
- 2002-2003 гг. Bose (4H60)
- 2004+ Bose (4H64)
Нет известных соединителей, которые бы подходили для этого.
Чтобы обойти усилитель Bose, просто отсоедините этот разъем и установите перемычку. соответствующие входные и выходные контакты: C — L, D — K, F — N и H — M.В оставшиеся контакты можно игнорировать. Обратите внимание, что изображенный разъем — это жгут проводов, а не разъем на блоке усилителя, поэтому он является зеркальным отражением «настоящий» разъем.
Штифт Общее приложение Применение / Цвет ’99 -’01 Miata Bose ’02 -’03 Miata Bose ’04 + Miata Bose А Переключаемая мощность (на аудиореле) Переключаемая мощность (на аудиореле) Переключаемая мощность (на аудиореле) Переключаемая мощность (на аудиореле) синий / оранжевый Синий / Оранжевый? B НЕТ Н / К Н / К Н / К С Левый динамик- Левый динамик- Левый динамик- Левый динамик- Желтый / Красный Д Левый динамик + Левый динамик + Левый динамик + Левый динамик + Желтый / Черный ф Правый динамик- Правый динамик- Правый динамик- Правый динамик- желтый / зеленый H Правый динамик + Правый динамик + Правый динамик + Правый динамик + зеленый I Левый щит / земля Левый щит / земля Левый щит / земля Левый щит / земля Черный / оранжевый Черный / Оранжевый? Дж Правый экран / Земля / Входной экран Правый экран / Земля / Входной экран Правый экран / Земля / Входной экран Правый экран / Земля / Входной экран Черный / оранжевый Черный / Оранжевый? К Левый вход + Левый вход + Левый вход + Левый вход + Красный Красный л Левый вход — Левый вход — Левый вход — Левый вход — Белый Белый м Правый вход + Правый ввод + Правый ввод + Правый ввод + Желтый желтый N Правый ввод — Правый ввод — Правый ввод — Правый ввод — Оранжевый Оранжевый
Разъем для CD / ленты
Распиновка внутреннего 15- «пинового» шинного разъема для ленты палуба.Разъем для компакт-дисков имеет такую же распиновку, но он женский, а не мужской. я также нанесите экранированные этикетки на печатную плату, которые сильно отличаются некоторые случаи …
Этот разъем встречается на следующих головных устройствах:
- 2001-2003 (не Bose) (4162)
- 2002-2003 гг. Bose (4H60)
- 2004+ (не Bose) (4163)
- 2004+ Bose (4H64)
Нет известных соединителей, которые бы подходили для этого.
Штифт Заявка Этикетка А АВТОБУС + Автобус + B ШИНА ЗЕМЛЯ DGND С + B + B D + В? GND? E P GND ? F P GND ? G EJECT TNS? H NC -ILL? I ТЕКСТ C1 NC? Дж ТЕКСТ D0 NC? К ACC ACC л SYS MUTE S MUTE M R R N S ЗЕМЛЯ S ЗЕМЛЯ O л л
Органы управления на рулевом колесе
Органы управления на рулевом колесе представляют собой переключатели мгновенного действия, подключенные к контактам P и N жгута.Они закорачивают эти штифты с различным уровнем сопротивления. который декодируется в различные функции. Я разобрал головное устройство своего MPV и прочтите сопротивление функций, которые он имеет. Затем я попробовал этот элемент управления с моей головой Miata 4H60 и элементами управления все работало отлично. Так что это может предположительно работают со всеми головками FMS double-DIN!
Заявка Сопротивление Режим 1 кОм Объем + 150 Ом Том- 60 Ом Колея 300 Ом Без звука 2 кОм
Q) Вы не понимаете, о чем говорите с этим радио.
Как я могу тебя исправить?
A) ПОЖАЛУЙСТА, внесите свой вклад! Если у вас есть дополнительная информация, пришлите ее! Моя электронная почта адрес: [email protected]. Этот FAQ также находится по адресу miata.fosketts.net.
Также обратите внимание, что вся эта информация относится к американским миатам, но некоторые могут не подходить для Miatas в других странах. Я даже не конечно, если бы это радио было доступно в других местах, кроме США! Если у тебя есть что-нибудь о неамериканских радиостанциях, пожалуйста, сделайте это!
И если у вас есть руководство по ремонту ’99 или ’00, пожалуйста, свяжитесь со мной!
Q) Что с размещением продуктов / ссылками на покупку?
Мои страницы Miata начали генерируют значительный трафик и нагрузку на сервер, на котором я их размещал, поэтому Я переместил их на платный сервер по адресу Dreamhost.Com, a Хостинг-провайдер, которым я пользовался много лет. Я уже включал ссылки на элементы на сайтах различных поставщиков, поэтому я счел приемлемым присоединиться к их партнерские программы, помогающие покрыть расходы на предоставление этого контента.
