Распиновка аудио: Распиновки разъемов аудио/видео техники распиновка и описание @ pinouts.ru

Содержание

Разъём «джек» (TRS, TRRS)

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼


5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
4 контакта — TRRS «jack 4-pole».  Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.

2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼



1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼

Распиновка штекера компьютерного монофонического микрофона ▼

Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Гарнитуры мобильников и смартфонов. См. также все варианты распайки гарнитур ▼



• Балансные наушники ▼

• Переходники на RCA «тюльпаны» для ТВ-приставок ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS



Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики ▼

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Контактами на размыкание оборудуется и линейный вход. При подключении к магнитоле внешнего источника звука, отключается внутренний источник (напр. радио) ▼

Переходник с «джека» на «колокольчики»

Все материалы по теме «Аудио»
Все материалы по теме «Гарнитура»


Поделиться новостью в соцсетях

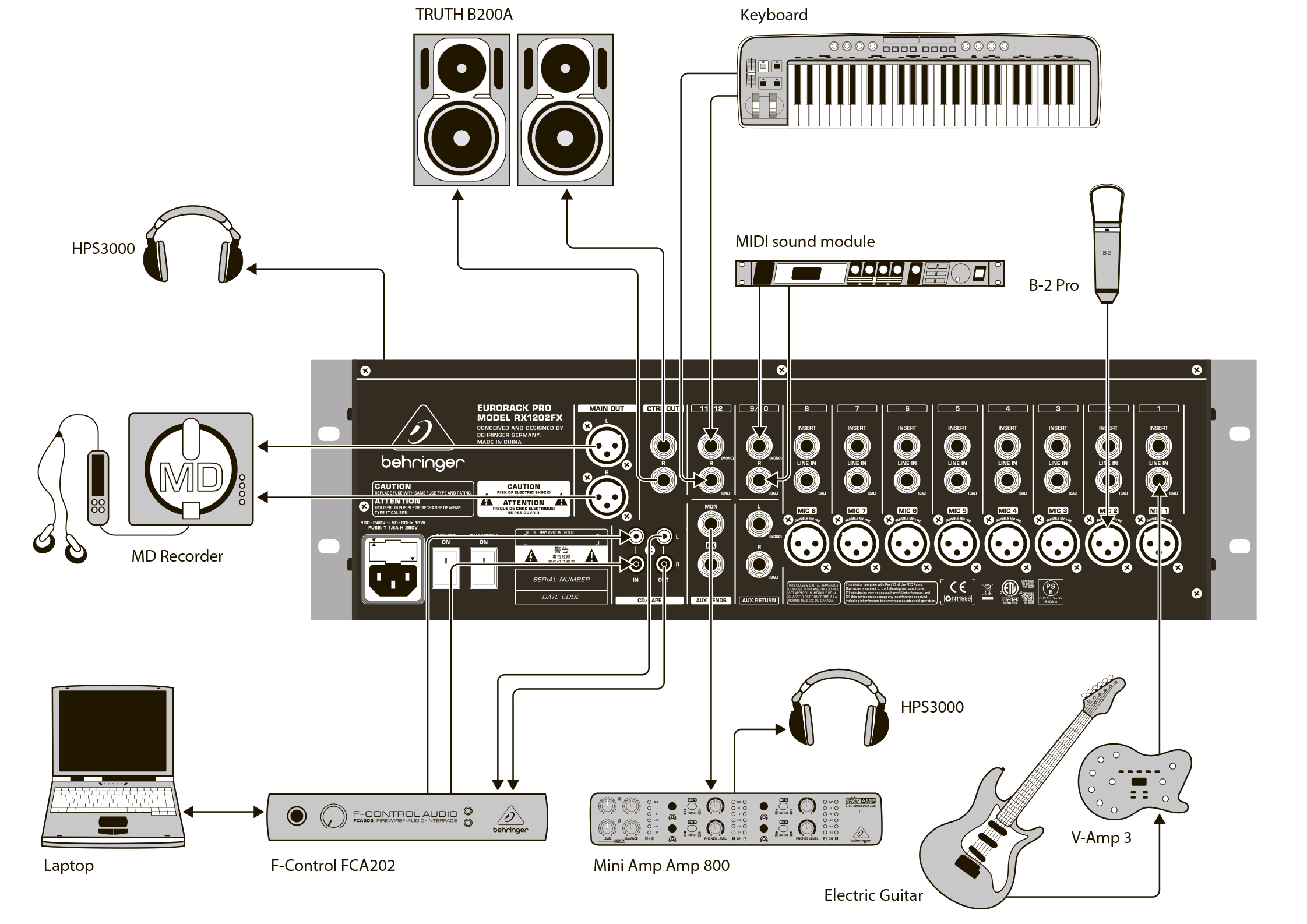

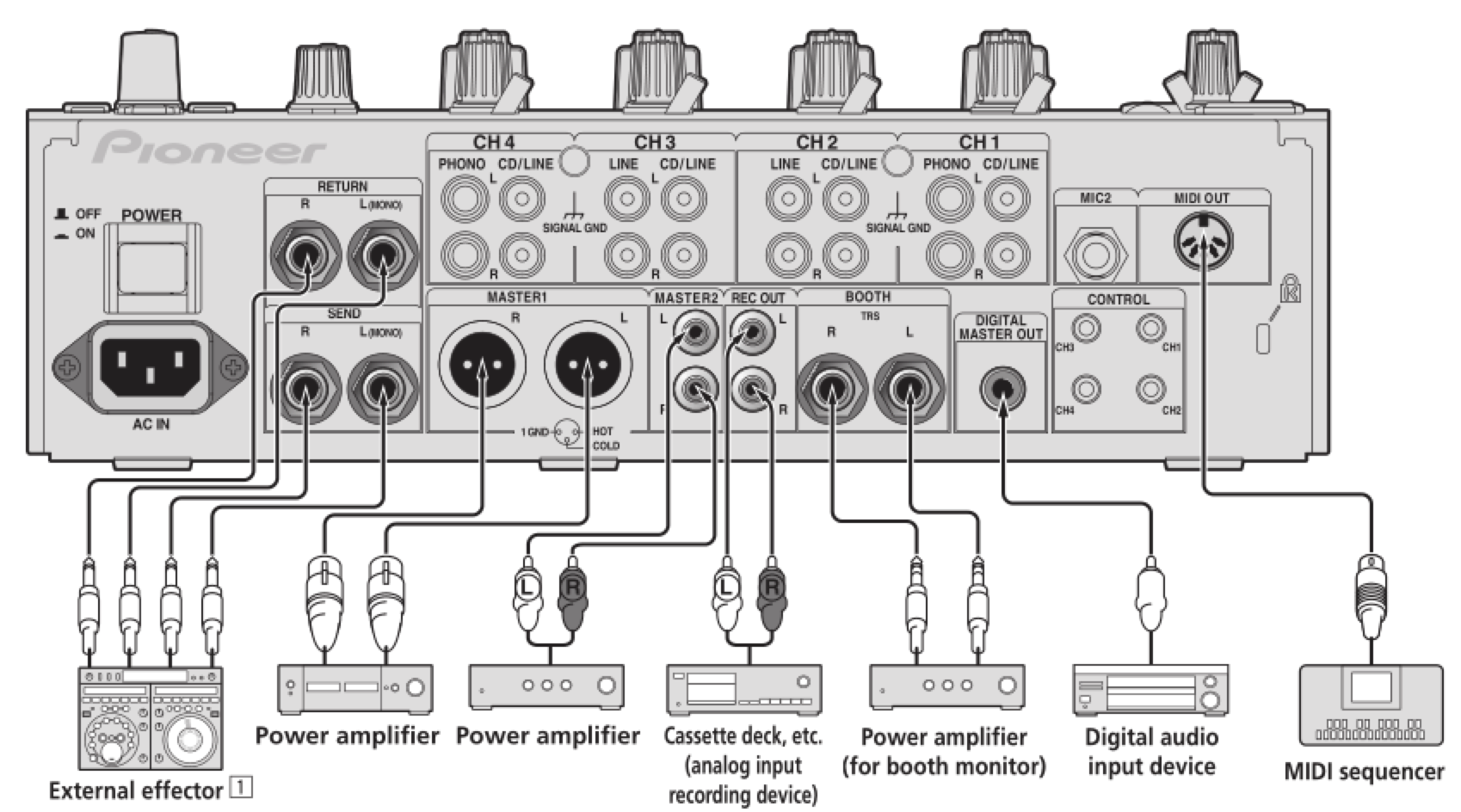

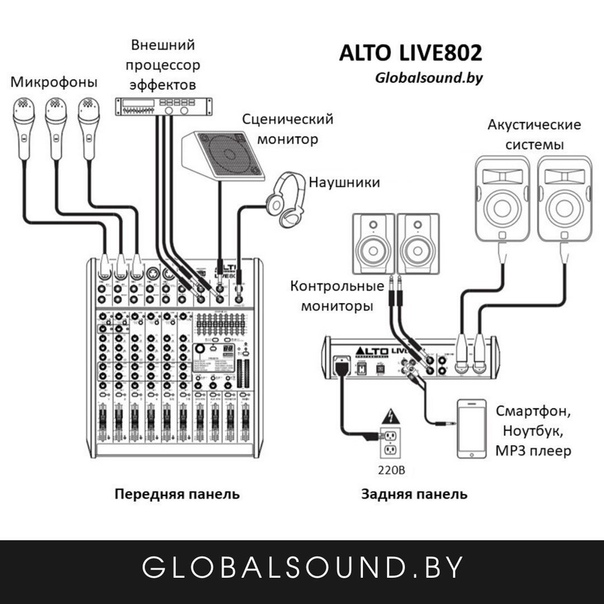

Правильная коммутация звукового оборудования | Облако технологий

В первую очередь необходимо определиться чем важна «правильная» коммутация акустики и звукового оборудования.

Разумеется, написанное ниже касается как аудио, так и видео коммутации, управляющих сигналов светового оборудования (протокол управления световыми приборами DMX-512) и т. д.

Часто общая длина аудио соединений, количество используемых разъёмов и отдельных кабелей в профессиональных инсталляциях впечатляют неподготовленного человека. Неудивительно, что банальный «неконтакт» всего лишь в одном из десятков (сотен, тысяч!) соединений может привести к весьма плачевным результатам. Начиная с «потери» отдельного прибора или инструмента, и заканчивая неожиданным mute всего комплекта или его части. В некоторых случаях плохой контакт может привести к выходу из строя весьма дорогостоящего оборудования. Всё это говорит о том, что сравнительно «малой кровью», при правильном подборе разъемов и кабелей мы можем поддержать уровень проводимых мероприятий (и своей репутации) на должной высоте. И, конечно же, сохранить полученные нелегким трудом деньги: неустойка за сорванное мероприятие, поиск и устранение неисправностей, ремонт оборудования – всё это чаще всего стоит несравненно дороже хорошей коммутации.

Наиболее важные моменты при выборе кабелей и разъёмов


Всё это необходимо знать и соблюдать для достижения результатов, близких к идеальным.

01. Имя производителя. Как и во многих других ситуациях с выбором чего-либо, здесь чётко работает правило — «Скупой платит дважды». Никаких «no name» в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых «китайских» разъёмов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции. Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налётом продуктов окисления, что прекрасно видно невооружённым глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадёжны — почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.

В нашем ДК сейчас вся коммутация – только от мировых брендов-лидеров в этой отрасли (подробности ниже). Лично я сейчас совсем не волнуюсь насчет качества контактов и надежности соединений. С этой стороны подвоха ждём в последнюю очередь.

Подпишитесь на наш канал в Телеграме, чтобы читать только интересные новости высоких технологий

02.  Коннекторы. Как и в многих других отраслях производства, здесь есть свои изготовители — фавориты, продукция которых уже благодаря наличию лейбла производителя, является знаком качества. Примеров компаний, делающих разъёмы только самого высокого качества довольно мало… Например, коннекторы швейцарской компании

Neutrik по праву считаются одними из лучших и любимых в использовании во всём мире. Уже более, чем за 35 лет своей деятельности, компания добилась высочайших рейтингов и имеет множество патентов на изделия, являющихся мировым стандартом в коммутации звукового оборудования. Россия, конечно, не исключение. Это как бы… Мерседес в разъёмостроении.

Прекрасные разъёмы делают Switchcraft, из США, работающие с 1946 года. Могу порекомендовать отличные разъёмы изготовителя из Австралии — Amphenol, основанной в 1955 году.



Внимание! Остерегайтесь подделок! Их немало на просторах нашей необъятной и не только…




Разъёмы Neutrik TRS и XLR.

03.  Кабельная продукция. Здесь ассортимент производителей намного шире, чем в случае с разъёмами. Вдобавок, как показывает практика, здесь есть такой момент, что не все типы или марки кабелей одинаково хороши. То есть наряду с отличными кабелями, в линейке производителя может быть как отличный, так и довольно посредственный кабель.

 Самые известные производители кабельной продукции — «японцы» Canare, «немцы» KlotzSommer Cable и Cordial, в последнее время всё чаще слышно много хорошего о компании Belden, основанной еще в 1902 году Джозефом Белденом в Чикаго, США. Где-то читал, что вся коммутация одной из самых крупной в мире прокатной компании «Rat Sound» выполнена на продукции Belden.

Хорошие кабеля делает итальянская фирма Tasker. Ещё можно обратить внимание на продукцию MogamiHorizon. Не исключаю, что список далеко не полный. У многих профи — свои личные предпочтения, наработанные годами практики… Особенно это может проявляться в выборе гитарной коммутации — у них там свои «заморочки», особенно, если касается именно кабеля…



Гитарный кабель производства Monster Cable



04.  Выбор типа подключения звукового оборудования — балансное подключение и небалансное. ВСЕГДА нужно отдавать предпочтение балансному подключению, а когда это возможно и\или предусмотрено — особенно. Что же это такое? С небалансным, «обычным» подключением нет проблем — два проводника, один из которых «экран» (земля), служащий защитой от электромагнитных «наводок» и непосредственно «сигнал» — не путать  с «+» и «-«, так как передача аналогового аудиосигнала — это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала.

С балансным подключением всё немного сложнее. Балансное подключение происходит тремя проводниками — та же «земля», защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот сигнал или тот проводник, который «в фазе» называют «горячий», противофазный — «холодный». Зачем это нужно? Всё до смешного просто — передающее устройство преобразует сигнал в балансный — к обычным «земле»

 и «сигналу» добавляется ещё и противофазный «сигнал», который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу. Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные (более 100 м.) расстояния практически без потерь.

05.  Выбор коннекторов. Если есть возможность, то подключения с помощью коннекторов «XLR» всегда предпочтительней и надёжней подключений с помощью ¼-дюймового «Jack«, а  тем более разъёмов типа Phono, иначе RCA или «тюльпан«. Разъёмы RCA не являются профессиональными аудио коннекторами, хоть зачастую и используются профи «по долгу службы» и имеют довольно неприятную особенность — не всегда точно подходить друг к другу, даже если они настоящие, не поддельные. Не говоря о «китайцах»…

Разъём Phono (RCA) от Amphenol.

Немного подробностей о «Джеках«. Более правильно и «научно» разъём  «Jack»  называется «TRS» — аббревиатура от «Tip, Ring и Sleeve» — наконечник, кольцо и «манжета» — экран или корпус разъёма. Но это только в случае трёхконтактного разъёма, «в народе» его часто называют «стерео-джек«. Или «моно-джек» — «TS» в случае двухконтактного, где имеют место быть только Tip и Sleeve — наконечник и экран. К слову, для информации, словом «Jack«, если правильно пользоваться принятой в мире терминологией, называют именно гнездо соединения «TRS» или «TS«, а сам штеккер называется «Plug«. Ну это так, мелочи, не обращаем особого внимания…

Разъём TS - "моноджек"

Разъём TS от Amphenol.

«XLR
» («в народе» — Кано’н или Кэ’ннон)   очень надёжный разъём, если он не подделка. Лично я всегда ему отдаю предпочтение в линейной коммутации сигналов, когда это возможно. Кстати, заметил, что сейчас на многих коннекторах  Neutrik пишут слово «Liechtenstein» — это карликовое государство в Центральной Европе, ассоциированное со Швейцарией. Там находится главный офис компании. На Speakon и XLR — надпись точно есть, на  TRS — не нашёл. Speacon - подделка

Явная, грубая и дешёвая подделка разъёма Speakon.

4-х контактный Speacon - не подделка

Вот не подделка — Neutrik Speakon 4-х контактный. Правда, далеко не новый )) Произошло от SpeakON (игра слов — speaker, connector и ON — включить).

Да, кстати — слова «мини-джек» вообще не должно присутствовать в лексиконе человека, имеющего мало-мальски серьёзное дело со звуком, а профессионала — тем более, так как сам по себе коннектор крайне ненадёжен.

06.  Качество плетения экрана проводника. Нередко экран проходит по длине кабеля просто множеством витков, не сплетённых между собой, что не очень хорошо для 100%-но качественной экранировки. Чем больше плотность сплетения экрана, разумеется, тем лучше. Экран только в виде фольги — только для фиксированных инсталляций. Чем тоньше жилки экрана и чем их больше — тем надёжней. Критично для кабелей, которые постоянно сматываются и разматываются «по долгу службы». Рано или поздно, жилки проводников начнут от изгибов ломаться и чем их меньше — тем больше вероятность со временем совсем потерять контакт внутри кабеля. Очень хорошо, если экран внутри кабеля дублируется токопроводящим материалом — гибким пластиком или резиной.

07.  Сечение проводников кабеля. Чем больше сечение — тем лучше и надёжней. Толстые сигнальные кабеля (6-7 мм) с толстыми жилами проводников механически прочней и надёжней. Сопротивление и ёмкость толстого проводника меньше, что тоже большой плюс. Это касается и сигнального и так называемого «акустического» кабеля, который соединяет УМ (усилители мощности) с АС (акустическими системами). Считаю минимумом для подключения АС к УМ сечение в 2,5 мм. У нас почти все акустические кабеля —  Cordial  CLS 240 — прекрасный, гибкий кабель 2 х 4 мм.

08.  Длина небалансных кабелей. Небалансное подключение, как ни крути, присутствует в нашей жизни )). Гитары, клавишные инструменты, источники сигнала (плееры CD, MD, ноутбуки без выносных звуковых устройств) и т. д., часто «коннектятся» небалансным типом подключения. Из практики — не следует пользоваться в этом случае небалансным кабелем длиннее 5-7 метров. Если линия должна быть длиннее — необходимо пользоваться устройствами, называющимися директ-боксы (DI-boxили Direct Injection Box). Эти устройства служат для преобразования несимметричного сигнала в симметричный. К тому же часто гальванически развязывают вход и выход, что может быть очень полезно для борьбы с электромагнитными помехами, земляными петлями…

09.  Готовые кабели. Следует избегать покупки готовых кабелей, особенно вылитых из гибкого пластика — т. н. «одноразовых», при покупке которого просто нет возможности проконтролировать то, что находится внутри. Есть немало примеров, что внешне красивый, «основательный» кабель после «вскрытия» оказывался просто никчёмным — с кое-какой оплёткой экрана и тонкими, хлипкими жилками.

10.  Бескислородная медь. Миф. Сейчас в кабельной продукции известных производителей не применяется никакой другой меди, кроме «бескислородной». Все кабели делаются из меди одинаково хорошей очистки. Если в рекламе можно до сих пор прочитать слова типа «супер-пупер очистка меди» — это не более, чем менеджерский трюк. Даже если предположить, что это так, выигрыш в качестве звучания оборудования при коммутации кабелями из этой меди будет совсем не в сторону её стоимости, так как медь самой высшей очистки, близкой к 100% получить достаточно сложно. Остаётся только догадываться, какую медь используют китайцы. Одно знаю точно — «no name» кабеля гораздо хуже переносят частые перегибы…

11. Назначение кабеля. Следует не забывать о назначении конкретной модели кабеля конкретного производителя. Если кабель предназначен для передачи DMX-сигнала, не стоит использовать его как микрофонный, так как допуски для разных моделей кабелей могут сильно отличаться. Например, DMX-512 соединение не так требовательно к экранировке, как микрофонное. Интернет с вышеприведёнными адресами может хорошо пригодиться для «распознавания» задач, на которые ориентирован каждый конкретный кабель.

12.  Соблюдение осторожности при пайке. При длительном нагревании паяльником проводников кабеля, изоляционные материалы часто имеют неприятную особенность быстро плавиться и создают опасность замыкания проводников друг с другом и с корпусом разъёма. Необходимо предварительно хорошо залудить места пайки перед процессом, что бы как можно меньше потом их нагревать.

Правильная распайка сигнальных аудио кабелей

Таблица ниже поможет в правильной распайке аудио кабелей практически всех возможных типов и разновидностей. В этой таблице RED = горячий контакт балансного подключения, BLACK = холодный.

Распайка кабелей

Примечание к таблице №1:



Вариант распайки XLR №1 в таблице далеко не универсален и совсем не подходит для подключения, например, микрофонов. Таким кабелем даже фантомное питание на устройство, его требующее, не получится подать. При распайке кабелей для микрофонов, экран нужно припаивать с обоих сторон к контакту разъёма XLR №1. Ещё проблема будет, если попытаться нарастить (удлинить) такой кабель, соединив несколько подобных в один — экран получится вообще разомкнутым. Более того, при такой распайке металлический корпус микрофона не будет подключен к экрану, что может привести к повышенному уровню паразитных наводок, вплоть до приёма радиосигнала. Вариант, показанный в таблице может пригодиться только в случае, если нужно «развязать» землю между приборами в случае возникновения или во избежание «земляных петель».

Правильная распайка аудио кабелей, таблица №2:

Распайка кабелей

Возможно, для кого-то таблица №2 будет удобней, да и различия между ними есть.

Правильная распайка разъёма mini-XLR, таблица №3:

Распайка разъемов XLR

Пример распайки mini-XLR — «петлички» Shure WL183, WL184, WL185:

Распайка петличек Shure

Разъёмы MINI-XLR. Сейчас много кто пользуется радиосистемами и далеко не только вокалисты с ручными радиомикрофонами. Всё чаще встречаются радиосистемы инструментальные, или с микрофонами — «петличками» и гарнитурами. Там часто используется разъём Mini-XLR — от так называемого «бодипака» (карманный, поясной передатчик) до микрофона часто используется кабель именно с  Mini-XLR. В случае с гитарной (инструментальной) радиосистемой — в гитару подключается кабель с разъёмом plug TS с одной стороны, стандарно. С другой стороны кабеля, в бодипак — входит разъём  Mini-XLR. Распайка как 3-х, так и 4-х контактного Mini-XLRприведена в таблице-картинке №3. Разумеется, не все радиосистемы комплектуются именно Mini-XLR, но это частое явление. Распайка у разных производителей может быть разной!

Распайки и схемы MIDI кабелей

Распайки и схемы MIDI-кабелей. Музыкантами очень часто применяются MIDI-соединения оборудования. Аббревиатура «MIDI» расшифровывается и переводится как Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов. Кабеля для MIDI-подключений чаще всего проще приобрести готовыми, но на всякий случай, для информации, немного остановлюсь и на этом типе соединений. Стандартные разъёмы для них делаются с помощью разъёмов DIN-5M(пятиконтактный, male, или «папа», русское название — СШ-5, в случае с трёхконтактным разъёмом — СШ-3 или DIN-3 — в MIDI-кабелях не применяются) — именно они чаще всего подключаются к клавишным инструментам и другому оборудованию.

На изображении выше показано:

1).  Маркировка контактов разъёмов DIN-5.

2).  Распайка стандартного  MIDI-кабеля DIN-5M in + DIN-5M out.

3).  Две схемы MIDI-кабеля Gameport -> DIN-5 in + DIN-5 out (могут быть и разъёмы female-мама, если делается для использования со стандартным MIDI-кабелем) — этот кабель служит для подключения MIDI к персональному компьютеру с помощью  Gameport.

4).  Внешний вид кабеля Gameport -> DIN-5M in + DIN-5M out .

Подробней о разъёме DIN останавливаться не буду, если интересно, есть обширная статья в Википедии. Там же можно прочитать об аудио-соединениях на основе разъёмов DIN. Раньше такие соединения были очень распространены. Вот, например, отличный переходник для аудио-соединений с DIN 5/180° (или СШ-5, СГ-5, DIN41524, 5-pin DIN 180°) на 4 RCA female:

Распайки и схемы MIDI кабелей

В последнее время очень большую распространённость получили MIDI-кабеля, основанные на подключении с помощью интерфейса USB и только их можно применить, например, при соединении клавишного инструмента и лаптопа. Очень мобильно и надёжно.

Примечания:

Замечание, касательно всех XLR-XLR кабелей. Их желательно разделять на микрофонные и сигнальные. Отличие заключается в том, что у микрофонных на стороне «мамы», со стороны коммутации микрофона, корпус разъема нужно замкнуть с экраном. То есть, как указано в таблице №1 — контакт «C» с контактом №1 «мамы» (female) XLR нужно замкнуть. Этот способ распайки намного улучшает «земляной» контакт №1 с корпусом микрофона, снимает кучу «наводок» и разных посторонних шорохов в случае, если вдруг «разболтается» такая же внутренняя перемычка в самом микрофоне и потеряет контакт. Но в этом случае подключаться таким кабелем к чужому аппарату — ТВ, любому другому комплекту аппарата, к стационарному оборудованию зала нужно очень осторожно, только через Di BOX, так как велика вероятность поражения электрическим током, если коснуться за «маму» XLR такого кабеля. Поэтому микрофонные кабели с перемычкой лучше держать отдельно от сигнальных (без перемычки), а лучше их промаркировать.



Распайка разъёмов Speakon — нет в таблицах. Правильней, наверно, написать «распиновка», так как сами кабельные разъёмы Speakon не делаются под пайку кабеля, контакты только на закрутках. Блочные разъёмы можно паять. В природе существуют 2-х4-х и 8-и контактные разъёмы Speakon. Начиная от 4-х контактного, маркируются группами — группа №1 — «1+» и «1-«, группа №2 —  «2+» и «2-» и т. д. Обычно, «по умолчанию», используются контакты +1 и -1 разъёма Speakon.

Распайка кабеля DMX-512. Кабеля (разъёмы) для передачи сигнала по протоколу DMX-512  бывают трёх- и пяти-пиновые. Распайка абсолютно идентична распайке микрофонного кабеля, то есть 1 -> 1, 2 -> 2, 3 -> 3 (4 -> 4, 5 -> 5). Только есть небольшая особенность в том, что «горячий» или главный контакт в  DMX-512 — №3, а не №2, как в аудиотехнике. Поэтому иногда паяют к контакту №3 провод с красной изоляцией, а не белой. Может возникнуть путаница. В случае обрыва сразу 2-х сигнальных контактов или всех трёх, настоятельно рекомендуют посмотреть распайку на другом конце кабеля и сделать так же на нерабочем. Если поменять контакты №2 и №3 местами, приборы будут «зеркалить» в лучшем случае, а в худшем могут и не работать вообще. Так же все рекомендуют устанавливать на конце цепочки DMX-512 так называемый терминатор — 3-х или 5-и пиновый разъём XLR с припаянным внутри сопротивлением 90-120 Ом между контактами №2 и №3. Особенно, если приборов много и линия длинная. Вообще протокол DMX-512 допускает линии длиной до 500 метров. Подробности распайки — на таблице:

Распайка кабеля DMX-512

«Познакомился» сегодня с неведомым мне ранее разъёмом DMX-512 — из гибкого пластика. К нам пришли управляемые по стандартному протоколу DMX-512 LED панели, которые мы хотим использовать как рампу — INVOLIGHT LED BAR390. Разъёмы не встроены, как обычно бывает, а торчат на небольших отрезках обычного, неэкранированного кабеля из прибора по два с разных сторон — DMX-вход и -выход. На конце каждого — выполненные из мягкого пластика разъёмы. Так как прибор предназначен для установки на улице — разъёмы довольно герметичны. Выходят друг из друга с характерным «бутылочным» хлопком. Переходники пришлось делать самим. Думаю, ещё не раз люди столкнутся с проблемой соединения этих странных влагонепроницаемых всепогодных DMX-разъёмов со стандартными XLR, так как такие же применяются ещё и на других приборах этого производителя — LED BAR305/320/330/340/350/400LED SPOT12T. На изображении ниже показано, как их нужно соединять. Или проще — жёлто-зелёный провод — контакт №1 XLR, синий — №2, красный — №3. Покажется странным, но вся конструкция работает! Цифры красным цветом — соответствие номерам контактов стандартного XLR разъёма:

Распайка кабеля DMX-512



Переходник на фото выше — наш, самодельный. К LED BAR390 ребята-продавцы «в нагрузку» дали 6 разъёмов XLR производства Proel — просто ужасные разъёмы! Из «мам» вылазят внутренние контакты, крышка на резьбе вкручивается, не плотно фиксируя кабель… Хоть конструктивно эти разъёмы и напоминают разъёмы XLR от Neutrik, по факту — ничем в лучшую сторону от поделок наших юго-восточных друзей не отличается! Кстати, очень популярная и даже любимая у нас в России марка кабелей Proel тоже, мягко говоря, не считается хорошим выбором, это подтверждается многими пользователями. Единственный раз мне попадался кабель от  Proel, который внешне был добротным (с прозрачным экраном и двойной изоляцией центральных проводников). Довольно толстый и прочный, около 7 мм в диаметре.


Источник roniker.ru | Автор RoNikEr

Как припаять штекер Джек 3,5мм и пятиштырьковый разъём к аудио кабелю?


Как припаять штекеры к экранированному аудио кабелю?

Очень часто усилитель и компьютер невозможно расположить так близко, чтобы можно было воспользоваться стандартным аудио кабелем.

В таких случаях можно изготовить такой кабель самому. В любом случае, самостоятельно изготовленный кабель обойдётся дешевле, чем готовый. Подробнее на https://oldoctober.com/

В этой статье подробно описано, как изготовить аудио кабель для подключения компьютера к советскому усилителю снабжённому пятиштырьковыми аудио разъёмами.

О том, как подключить компьютер к усилителю описано здесь.


Самые интересные ролики на Youtube


Оглавление статьи.

  1. Комплектующие.
  2. Разделка кабеля.
  3. Лужение.
  4. Припаиваем кабель к штекерам (цоколёвка, распиновка контактов).
  5. Пятиштырьковый штекер (ОНЦ-ВГ).
  6. Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).
  7. Паяльник.
  8. Припой.
  9. Нейтральный и активный флюсы.
  10. Дозатор флюса.

Комплектующие.

Для изготовления кабеля понадобится отрезок двупроводного экранированного кабеля и два разъёма: ОНЦ-ВГ и Jack 3,5mm.

Вернуться наверх к оглавлению.


Разделка кабеля.

Препарировать кабель можно разными способами, но самый малотравматичный для проводников способ, это удаление изоляции при помощи паяльника.


Удерживая одной рукой паяльник, другой рукой проверните экранированный провод вокруг своей оси, прижимая при этом изоляцию к острой грани жала паяльника. https://oldoctober.com/


Если после этого не удаётся удалить изоляцию руками, то можно воспользоваться бокорезами.


Должно получиться примерно так.


Точно также удаляем изоляцию и с отдельных проводов.


Теперь можно придать кабелю подходящий для лужения вид.

Вернуться наверх к оглавлению.


Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.


Залуженный конец кабеля должен выглядеть примерно так.

Вернуться наверх к оглавлению.


Припаиваем кабель к штекерам (цоколёвка, распиновка контактов).

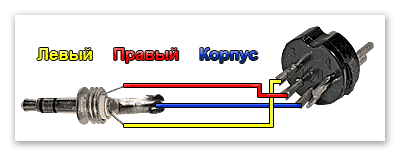

Так соединяются контакты разъёмов с кабелем при подключении выхода компьютера к линейному входу усилителя низкой частоты.

Вернуться наверх к оглавлению.


Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.


Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.


Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.


Поочерёдно припаиваем три провода к контактам разъёма.


Должно получиться примерно так.


Теперь можно надеть защитные трубки.


Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.


Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.


Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.


Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.


Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Вернуться наверх к оглавлению.


Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).

Небольшое отступление.

На рынке можно найти недорогие Джеки 3,5мм, у которых площадки предназначенные для пайки покрыты никелем. Для их пайки не годится канифоль и флюс на её основе. Если у вас нет активного флюса, то придётся острым ножом или скальпелем удалить покрытие с этих площадок и затем залудить их обычным способом.

При соединении штекера типа Джек с толстым экранированным кабелем, нужно учитывать, что под защитным колпачком Джека не очень много места.

На картинке видно, что жилы экрана скручены несимметрично по отношению к проводам кабеля.

Как и в случае с предыдущим разъёмом, не забываем предварительно надеть на кабель защитный колпачок.


Провод образованный скрученными жилами экрана следует укоротить во избежание его замыкания на левый канал.


Надеваем защитные трубки на провода и припаиваем их к соответствующим контактам Джека.


Сдвигаем защитные трубки на контакты разъёма.


Только теперь припаиваем общий провод к разъёму.


Вставляем кабель в элемент крепления. Стрелкой показан элемент крепления, размеры которого недостаточны для надёжного закрепления толстого кабеля.


Как и в случае описанном выше, воспользуемся швейным нитками. Для надёжного крепления кабеля, нужно плотно намотать 7-8 витков нити №10.


Удерживая одной рукой кабель и концы нити, другой, с помощью паяльника, нанесите каплю расплавленной канифоли на витки нити. Закрепление концов нити узлом, может ослабить соединение.


Если вы всё сделали правильно, то, перед окончательной сборкой, Джек должен выглядеть примерно так.


Теперь подгибаем контакты левого и правого каналов внутрь.


Прижимая контакты Джека, накручиваем защитный колпачок.

Вернуться наверх к оглавлению.


Паяльник.

Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 - 40 Ватт.

На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.

В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.

Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.


Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.


После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 - 30 минут.


Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.


Ваш паяльник готов к работе.

Вернуться наверх к оглавлению.


Припой.


Припой для пайки разъёмов подойдет любой, кроме, разве что, легкоплавких припоев вроде сплавов Розе или Вуда.

Вернуться наверх к оглавлению.


Нейтральный и активный флюсы.


В качестве флюса можно воспользоваться любой канифолью, в том числе: сосновой, скрипичной, канифолью для сцены и т.д.

Раствор канифоли в этиловом спирте превращает канифоль в жидкий флюс. Жидкий флюс не только позволяет получать более красивые пайки, но и отводит тепло от соприкасающихся с местом пайки элементов.

Флюс на основе канифоли нейтрален. Он не требует последующей промывки и не может служить причиной утечки в электрических цепях.

Изготовить жидкий флюс на основе канифоли можно самому. Для этого нужно растворить 2-3 грамма канифоли в 20-30 граммах этилового спирта. Канифоль лучше использовать порошкообразную. Кусок канифоли можно разбить молотком, завернув предварительно в ткань.

Спирт чрезвычайно летуч, поэтому хранить жидкий флюс нужно в плотно закрытой таре. Можно использовать флакончик от лака для ногтей, который к тому же имеет кисточку.

Использование, так называемых, активных флюсов рекомендуется только в крайних случаях. Чаще всего, такая необходимость возникает тогда, когда используются бюджетные штекеры с никелевым покрытием. Причём, покрытие это нанесено и на контакты предназначенные для пайки.

После пайки с использованием активного флюса, место пайки следует тщательно промыть, а затем высушить.

Промыть место пайки можно как спирто-бензиновой смесью, так и обыкновенной водой. Если этого не сделать, то через некоторое время могут возникнуть проблемы вызванные окислением деталей и утечками в электроцепях.

Вернуться наверх к оглавлению.


Дозатор флюса.

На фотографии простое приспособление для дозирования флюса изготовленное из отрезка медной проволоки диаметром около 1мм.

Капля флюса удерживается за счёт поверхностного натяжения в малом колечке приспособления.

Вернуться наверх к оглавлению.

Близкие темы.

Как самому изготовить электретный микрофон для компьютера?

Бюджетные колонки и усилитель для компьютера.

О том, как измерить выходную мощность усилителя низкой частоты.

Как правильно подключить и сфазировать колонки.

Ремонт наушников от плеера своими силами.


9 Август, 2009 (22:50) в Аудиотехника

Схема разъема наушников с микрофоном

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Распиновка наушников

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

  • 2,5 миллиметра – микро Jack;
  • 3,5 миллиметра – мини Jack;
  • 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

  • двухконтактные;
  • трехконтактные;
  • четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Схема наушников

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

В продаже имеются переходники с одного стандарта на другой.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

  • разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
  • прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
  • прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
  • аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
  • для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Аналоговый звук через USB Type-C

В современных смартфонах всё реже и реже встречается гнездо TRRS для подключения аналоговой гарнитуры со старым добрым «джеком» 3,5 мм. Зато есть разъём Type-C.

Type-C разработан для порта USB 3.1, а так как это цифровой порт, подразумевается использование цифровой гарнитуры. В такую гарнитуру встроен ЦАП — цифро-аналоговый преобразователь.

Texas Instruments придумали передавать через разъём Type-C аналоговый звуковой сигнал. При такой уловке смартфоны работают с относительно недорогими аналоговыми гарнитурами распаянными по Type-C. А через простой переходник к девайсу можно подключить даже обычную гарнитуру с «джеком» (TRRS).
⚠ Этот режим может не поддерживаться вашим устройством.
★ Передача аналогового аудио через Type-C реализована в смартфонах HTC серии U, HTC 10 Evo, XIAOMI Mi, LeTV. Список не полон.
★ Чтобы подключить к смартфону обычную гарнитуру и зарядное устройство одновременно, нужен разветвитель типа «Type-C splitter to 3.5mm and Charger».

Режим передачи аналогового звука через type-C называется «Audio Adapter Accessory Mode».
Смартфон переходит в этот режим, если в вилке ▼ гарнитуры или переходника контакт 05 (CC) соединён с «Землёй» (контакты 01 и 12 GND). В большинстве случаев контакты замкнуты перемычкой.

Контакты для передачи аналогового аудио:
Левый канал → Data− (A07 и B07)
Правый канал → Data+ (A06 и B06)
Общий → SBU1 (A08)
Микрофон → SBU2 (B08)

Общие схемы. Цвета проводов даны условно.

Распайка вилки USB-C аналоговой гарнитуры

Схема для подключения наушников ещё проще ▼

Для подключения обычной гарнитуры со штекером TRRS к порту USB Type-C служит переходник «Type-C to TRRS».
Общая схема переходника ▼



Назначение контактов G (общий) и M (микрофон) не задано жёстко. Порт USB-C способен самостоятельно определить и тип подключенной гарнитуры (CTIA или OMTP) и ориентацию вилки переходника.

Существование в природе обратного переходника пока не доказано. Но схему адаптера для подключения аналоговой гарнитуры USB-C к обычному смартфону с гнездом TRRS представить несложно ▼



Неустранимый недостаток этой ▲ схемы — необходимость точной ориентации разъёма USB-C. При одном положении разъёма мы получаем гарнитуру CTIA, при другом — OMTP. Зато с таким переходником можно пристроится к любому смартфону, вне зависимости от распайки его гнезда.

Особенности детектирования аналоговых гарнитур в Type-C

• В переходниках для Xiaomi Mi и LeTV между CC и GND просто установлена перемычка.
Схема переходника TRRS→Type-С ▼

• В гарнитурах HTC ▼ контакты CC и GND соединяются через резистор 1 кОм.

• В переходнике с TRRS на Type-C ▼ для Xiaomi Mi MIX2 соединение CC с Gnd появляется лишь при подключении к гнезду гарнитуры с «джеком». За это отвечают отдельные контакты Detect в гнезде TRRS.




Поделиться новостью в соцсетях Схема соединений ISO

Car Audio @ pinoutguide.com

Распиновка ISO разъема A автомобильной аудиосистемы

Штифт
Число
Штифт
Название
Цвет провода * Описание
1 A1 SCV - регулировка громкости в зависимости от скорости. Этот вывод используется в некотором радиооборудовании для автоматического увеличения громкости.Ему нужен выходной сигнал датчика скорости. Примечание. Если спидометр перестает работать при подключении радио, значит, контакт, вероятно, заземлен, потому что радио, вероятно, использует этот контакт для другой функции, кроме GALA. На некотором оборудовании этот контакт используется вместо этого для входа управления камерой заднего вида, который передает сигнал резервного света 12 В на головное устройство, чтобы оно отображало видео с резервной камеры.
2 A2 Отключение звука с мобильного телефона.Этот вывод используется для отключения звука компакт-диска, заземленного некоторыми другими внешними компонентами, такими как мобильный телефон, подключенный к радио.
3 A3 выключатель фонарей заднего хода. Спутниковая навигация использует этот сигнал, сигнал GALA (контакт 1) и внутренний лазерный гироскоп для расчета местоположения в отсутствие спутниковых сигналов. Вход +12 В на магнитолу при включенном зажигании и при включенной передаче для движения назад.
4 A4 ЖЕЛТЫЙ Питание памяти (12 В напрямую от батареи). Подключает магнитолу напрямую к аккумулятору.
5 A5 СИНИЙ Питание для электрической антенны. Выход от источника питания стерео +12 В (максимум 150 - 300 мА) для автоматических или электронных антенн.
6 A6 ОРАНЖЕВЫЙ / БЕЛЫЙ Подсветка циферблата (цепь габаритных огней автомобиля).Вход +12 В на автомобиль при включенном свете. У одних он фактически освещает дисплей радиоприемника - другие могут приглушить свет. Если на приборной панели вашего автомобиля есть функция управления освещением, этот штырь должен быть подключен, чтобы регулировать яркость. Для тех же целей можно использовать провод от прикуривателя.
7 A7 КРАСНЫЙ Основное питание +12 В (переключается с помощью ключа зажигания). +12 В при ключе зажигания в положении ACC или ON.
8 A8 ЧЕРНЫЙ Земля (шасси)

* Цвета проводов являются стандартными и могут быть изменены без предварительного уведомления.

Контакты a4 и a7 могут быть переставлены местами (a4 = переключение согласно, a7 = исправление батареи) в некоторых головных устройствах, например sony japan. A7 и A4 должны быть подключены к +12 В для включения радио.

Распиновка ISO разъема B для автомобильной аудиосистемы

Разъем B используется только для динамиков.Какой провод идет к какому динамику, можно легко определить с помощью батареи на 1,5 В. Динамик щелкнет, и вы увидите, как диафрагма движется вперед или назад. Динамики должны быть правильно фазированы (обратите внимание на + и - половину динамика), иначе у вас будут слабые басы. Провод с полоской обычно идет на + полюс динамика.

Штифт
Число
Штифт
Название
Типичный
Цвет провода
Описание
1 B1 ФИОЛЕТОВЫЙ Задний правый динамик +
2 B2 ФИОЛЕТОВЫЙ / ЧЕРНЫЙ Задний правый динамик-
3 B3 СЕРЫЙ Передний правый динамик +
4 B4 СЕРЫЙ / ЧЕРНЫЙ Передний правый динамик -
5 B5 БЕЛЫЙ Левый передний динамик +
6 B6 БЕЛЫЙ / ЧЕРНЫЙ Левый передний динамик-
7 B7 ЗЕЛЕНЫЙ Задний левый динамик +
8 B8 ЗЕЛЕНЫЙ / ЧЕРНЫЙ Задний левый динамик-


Распиновка ISO разъема C автомобильной аудиосистемы

Разъем

C состоит из 3 отдельных разъемов, связанных вместе.Он не всегда присутствует, иногда только часть.

Штифт
Число
Штифт
Название
Описание
1 C1 Линия выхода левая задняя
2 C2 Линейный выход правый задний
3 C3 Линейный выход
4 C4 Линия передняя левая
5 C5 Линия передняя правая
6 C6 + 12В переключаемый - максимум 150 мА
7 C7 RXD
8 C8 TXD
9 C9 Шасси земля
10 C10 + 12В переключаемый - максимум 150 мА
11 C11 Пульт ДУ в
12 C12 Земля дистанционного управления
13 C13 Данные CDC в (шина)
14 C14 Вывод данных CDC
15 C15 CDC + 12В постоянный
16 C16 CDC + 12 В коммутируемый - максимум 300 мА (+ A)
17 C17 Заземление CDC (+ U)
18 C18 CDC земля звуковой частоты
19 C19 CDC звуковая частота левая
20 C20 CDC звуковая частота правая

Внимание! Схема подключения разъема может отличаться в зависимости от производителя автомобиля!

Соблюдайте особую осторожность при установке на модели VW / Audi / Skoda / Seat '98 или новее, так как на контакте A5 может быть 12-вольтовое соединение, которое может повредить автомобильную стереосистему или Ford 1997 года выпуска или позже, с разъемом ISO , на котором возможно повреждение микрокомпьютеров автомобиля при неправильном подключении.

.Распиновка кабеля аудио / видео

MMI @ pinoutguide.com

Этот кабель является универсальным 9-контактным 10 мм (MD9PL) для ввода устройств, таких как AUDIO, VIDEO, SVIDEO или COMPONENT

Лучше всего подходит для TV COMBO BOX, ТВ-карты, ТВ-тюнера, преобразователя сигналов и других приложений, требующих интерфейса MMI.C / MMI AV

Круглый 9-контактный вход, требуется ЖК-телевизор с видеокартой или ТВ-приставка с возможностью ввода видеосигнала

Разъем

Подходит для устройств Gadmei, KWorld:

TV5820 / TV5821 / TV 5810 / TV5811 / TV5830 / TV3830 / TV3488 / TV2188 / TV3830 / TV3488 / TV2188 / TV6808 / TV6818 / PL7006 / PL7036 / PL8508 / PD8408 / PD8008 / PD8028 / KW1680 / KW191440, и т. Д.

Входной кабель может использоваться для устройств:

Камкодер, игровые приставки, цифровая ТВ-приставка, DVD-плеер, ЖК-телевизор, Nintendo, PS1, PS2, PS3, Wii, Xbox, Xbox 360 и др. С видео, SVideo или компонентным выходом

Устройство 1
Номер вывода

Устройство 1
PIN-код

Направление

Устройство 2
Номер вывода

Устройство 2
PIN-код

Описание (может быть пустым)

1

АУДИО

Ввод <-----

1

RCA

R Аудиоканал (красный)

2

АУДИО

Ввод <-----

1

RCA

L Аудиоканал (белый)

3

ВИДЕО

Ввод <-----

1 или 4

RCA или S-Video

Композитное видео (желтый) или Y (зеленый) или S-Video, цвет (цветность)

4

ВИДЕО

Ввод <-----

1 или 3

RCA или S-Video

Pb / Cb (СИНИЙ) или S-Video Intensity (Яркость)

5

ВИДЕО

Ввод <-----

1

RCA

Pr / Cr (КРАСНЫЙ)

6

НЕТ

Ввод <-----

НЕТ

НЕТ

НЕТ

7

GND

Ввод <-----

2

Заземление контакта

Земля RCA и S-Video

8

GND

Ввод <-----

2

Заземление контакта

Земля RCA и S-Video

9

НЕТ

Ввод <-----

НЕТ

НЕТ

НЕТ

.Схема подключения аудиоразъема

Logitech x-530 @ pinouts.ru

Передний правый динамик управляет входами и выходами системы. У этого динамика есть 3 входа для работы всей системы:

Зеленый: передние динамики

Черный: задние динамики

Оранжевый: сабвуфер и центральный канал

Это звуковые входы, которые проходят через небольшую цепь в переднем правом динамике, когда затем поступают на сабвуфер для усиления и распределения.

Передний правый динамик также управляет выходом с помощью потенциометра, переключателя и разъемов для наушников, функции схемы указаны внизу, а распиновка 15-контактного разъема HD D - ниже. Номера отличаются от обычных 15-контактных разъемов HD D, но соответствуют схеме расположения выводов.

Штифт
Число
Штифт
Название
Описание
1 зеленый левый
2 зеленый правый
3 Оранжевый Левый (центр) *
4 Черный левый
5 Черный Правый
6 Оранжевый правый (сабвуфер) *
7 Не используется
8 Схема наушников См. Ниже
9 Неизвестно
10 GND Земля
11 Переключатель + цепь светодиода См. Ниже
12 Схема наушников См. Ниже
13 Динамик IN -ve
14 Громкоговоритель IN + ve
15 Цепь переключателя См. Ниже

* Я думаю, что это правильно, но могу ошибаться,
Схема коммутатора

Коммутатор DPDT:

К СВЕТОДИОДУ

ПО

O O PIN 11
6 В O IN O PIN 15
Не используется O ВЫКЛ O Не используется

Потенциометр имеет 6 входов и выходов для каждого канала, обеспечивая сопротивление от 10 кОм до 0 кОм.

Каждый вывод имеет такую ​​раскладку:
+ ВЫХ -
О ----- О ----- О
\ /
| - [10K] - |

O

O

O O Оранжевый Правый (Дополнительный) *
O O O Черный Правый
O O O Черный левый
O O Оранжевый слева (по центру) *
O O O зеленый правый
O O O зеленый левый

Гнездо для наушников содержит два контакта, которые разрывают цепь, если что-нибудь вставлено.
Это определяет, разрешить ли динамикам и усилителю работать в сабвуфере.
Это схема:

Контакт 8 Переключатель Разъем для наушников Контакт 12
O ----------- O / O --------------- O _ | _ O ----------- O

Если нет прямого соединения между 8 и 12, звук будет выходить только из гнезда для наушников.

6V выходит из переключателя и попадает в светодиод питания, он имеет несколько резисторов, но заканчивается на контакте 11.Я предполагаю, что контакт 11 является своего рода заземлением или ведет к другой цепи внутри сабвуфера, поэтому на самом деле не может быть так много с контактом 11.

На динамик поступает 6 В, которое проходит через главный переключатель DPDT. Когда переключатель замкнут, напряжение 6 В не воспринимается как значимое или очевидное, насколько я могу судить. Но когда он включен, он переходит к индикатору питания, а затем к другим вещам, на которые я не смотрел. Другая сторона DPDT соединяет контакты 15 и 11 вместе, которые должны образовывать другую цепь внутри сабвуфера, активирующую усилитель и динамики.

Следовательно, как и в случае с гнездом для наушников, необходимо прямое соединение между контактами 15 и 11, чтобы динамик работал.

.

Метки контактов магнитолы и назначение распиновки @ pinoutguide.com

Pin
Обозначение
Функция контакта
Выводы питания
B +, BAT, Bup +, Ub +, B-U, MEM +12, KL.30 Аккумулятор + (12 В напрямую от аккумулятора).
ЗЕМЛЯ, ЗЕМЛЯ Шасси наземное
А +, ACC, S-K, S-kont, SWA, KL.15 Зажигание включено. +12 В при ключе зажигания в положении ACC или ON.
ILL, LAMP, Lume, iLLUM, lightbulb image Регулировка сигнала включения или подсветки. При включении задних фонарей на штифт зажигания головного устройства подается +12 В. Может использоваться для регулировки подсветки в некоторых моделях.
ANT +, P.ANT, ANT Питание электрической антенны. Выход +12 В (максимум 150 - 300 мА)
__ / + --- Выключенное питание
Аудио контакты
FR + или RF + Выход на передний правый динамик
FL + или LF + Выход на передний левый динамик
РУ + Выход заднего правого динамика
LR + или RL + Выход заднего левого динамика
FR- или RF-, FL- или LF-, RR-, LR- или RL-, SGND Соответствующее заземление динамика
LINE-OUT, LINE-OUT LF, LINE-OUT RF, LIN, LIN-R, LIN-L Линейный аудиовыход
СТРОКА В Линия аудиосигнала в
FR PRE, FL PRE, RR PRE, LR PRE Аудиовыход для предусилителя
Разное.штифты
MUTE, Mut, mu, TEL, TEL MUTE, вычеркнутый динамик Этот вывод используется для отключения звука, заземленного некоторыми другими внешними компонентами, подключенными к радио.
GALA, GAL, GA, SCV, SDV Этот вывод используется в некотором радиооборудовании для автоматического увеличения громкости. Ему нужен выходной сигнал датчика скорости.
усилитель, ATX +, ATX- Управление усилителем
SW + B Переключиться на аккумулятор
ДАННЫЕ, ЧАСЫ Связь с головным устройством
CAN-L, CAN-H CAN на бортовой диагностической шине
K-BUS Бортовая диагностическая шина K-line
J1850 J1850 Бортовой диагностический прибор
SW + B, SWD + B Переключаемый аккумулятор (т.е.е. для предусилителя)
SDA, SCL, MRQ Связь с головным устройством (отображение информации и т. Д.)
CD-IN L +, CD-IN L-, CD-IN R +, CD-IN R-, CL, CH, IH, CDL, CDR CD-чейнджер аудио
TXM +, TXM-, TXS +, TXS- Устройство смены на головное устройство (ведущее) и головное устройство на устройство смены (подчиненное устройство)
RC-IN, RC-GND, / - RC + 12V, FB-IN, R-CON Пульт дистанционного управления
DWA, DWA-GND, Alarm-GND

сигнализация

SDARS Служба спутникового цифрового аудио и радио
HFL Связанные с HandsFree
DAB Цифровое аудиовещание
SWC, SW Кнопки управления на рулевом колесе
ACP Протокол управления звуком
SCTY Сигнал безопасности от интегрированного блока управления Multiplex (Honda MICU)
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
