Распиновка разъемов автомагнитол Peoneer

PIONEER GM-42

Разъём магнитолы PIONEER

PIONEER KE- 92 ZBM
(BMW C Business RDS)
Разъём магнитолы PIONEER

PIONEER CDX-M97512T
NAKAMICHI CX-CS5110A
Разъём магнитолы PIONEER

]PIONEER KEH-1010QR[
Разъём магнитолы PIONEER

PIONEER KEH-1050QR
Разъём магнитолы PIONEER

PIONEER KEH-1450
Разъём магнитолы PIONEER

PIONEER KE-1900
PIONEER KE-2910
Разъём магнитолы PIONEER

PIONEER KE-1700SDK
Разъём магнитолы PIONEER

PIONEER KEH-1850
PIONEER KEH-1950
Разъём магнитолы PIONEER

PIONEER KEH-2500R
Разъём магнитолы PIONEER

PIONEER KEH-2600
PIONEER KEH-3600
Разъём магнитолы PIONEER

]PIONEER KEH-3800 (RDS)
Разъём магнитолы PIONEER

PIONEER KEH-P4510
Разъём магнитолы PIONEER

PIONEER DEH-P443R
Разъём магнитолы PIONEER

PIONEER DEH-624R
Разъём магнитолы PIONEER

PIONEER DEH-790SDK
Разъём магнитолы PIONEER

PIONEER DEH-2030R
PIONEER DEH-1110MP
Разъём магнитолы PIONEER

PIONEER KEH-P8200
Разъём магнитолы PIONEER

PIONEER KEH-8080 SDK
Разъём магнитолы PIONEER

PIONEER KEH-P5950
Разъём магнитолы PIONEER

PIONEER KEH-P6600R
Разъём магнитолы PIONEER

PIONEER DEH-M980RDS
KEH-M8300RDS
KEH-M9300RDS
Разъём магнитолы PIONEER

PIONEER KEH-M7005W
Разъём магнитолы PIONEER

PIONEER KEH-P6950
Разъём магнитолы PIONEER

PIONEER KEH-P7850
Разъём магнитолы PIONEER

PIONEER KEH-M7400RDS
Разъём магнитолы PIONEER

]PIONEER KEX-8250
Разъём магнитолы PIONEER

PIONEER KEH 8020
Разъём магнитолы PIONEER

PIONEER KA-858
Разъём магнитолы PIONEER

PIONEER DEQ-9200
Разъём магнитолы PIONEER

PIONEER KEH- M9800
Разъём магнитолы PIONEER

PIONEER
Разъём магнитолы PIONEER

PIONEER TS-LX80ii
Разъём магнитолы PIONEER

PIONEER DEH-M6017ZH
(Honda 39100-S1A-E100)
Разъём магнитолы PIONEER

PIONEER KEH-5110
Разъём магнитолы PIONEER

PIONEER KEH-P8950
Разъём магнитолы PIONEER

PIONEER KEH-P8810
Разъём магнитолы PIONEER

PIONEER KE-3500 SDK
Разъём магнитолы PIONEER

PIONEER KE-2800 QR
Разъём магнитолы PIONEER

PIONEER KEH-P9250W
Разъём магнитолы PIONEER

SAAB FX-M2016zsa Pioneer (Бельгия)
Разъём магнитолы PIONEER

PIONEER 3TF0 (FX-MG6006ZH BOSE changer ACURA)
Разъём магнитолы PIONEER
Разъём магнитолы PIONEER

PIONEER KEX-M9076ZT (LEXUS)
Разъём магнитолы PIONEER

PIONEER-KEX-M9036ZT

БЕЛЫЙ: (К УСИЛИТЕЛЮ)
Разъём магнитолы PIONEER

CИНИЙ:(ПИТАНИЕ)
Разъём магнитолы PIONEER

СЕРЫЙ:( К CD CHANJER)
Разъём магнитолы PIONEER

PIONEER FH-P404
Разъём магнитолы PIONEER

PIONEER CDX-P1210(CD-ченжер)
Разъём магнитолы PIONEER

PIONEER DEH-P2500R
Разъём магнитолы PIONEER

PIONEER DVH-P9988USB
Разъём магнитолы PIONEER

PIONEER FH-P90
Разъём магнитолы PIONEER

PIONEER KEH-9508
Разъём магнитолы PIONEER

PIONEER KEH-M9600
Разъём магнитолы PIONEER

PIONEER KEH-P4022
Разъём магнитолы PIONEER

PIONEER KEH-P6020RB
Разъём магнитолы PIONEER

PIONEER KEH-P660
Разъём магнитолы PIONEER

PIONEER CDX-7910
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

PIONEER KEH-7150
Разъём магнитолы PIONEER

PIONEER DVH-P590MP
PIONEER FH-P5000MP
PIONEER DEH-P88RS
PIONEER DEH-P75BT
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

PIONEER CELCIOR
Разъём магнитолы PIONEER

PIONEER KEH-P7025
Разъём магнитолы PIONEER

PIONEER KEH-P2030R
Разъём магнитолы PIONEER

PIONEER DEH-M6017ZH
Разъём магнитолы PIONEER

PIONEER DEH-P850MP
Разъём магнитолы PIONEER

PIONEER DEH-3210UB
Разъём магнитолы PIONEER
Разъём магнитолы PIONEER
Разъём магнитолы PIONEER

PIONEER DEH-P80MP
Разъём магнитолы PIONEER
Разъём магнитолы PIONEER
Разъём магнитолы PIONEER

PIONEER модель :5L7T-18C985-AB
Ставится на LINCOLN AVX-MG2247ZF
Разъём магнитолы PIONEER
Разъём магнитолы PIONEER
Разъём магнитолы PIONEER
Разъём магнитолы PIONEER

PIONEER AVX-P7300
Разъём магнитолы PIONEER

PIONEER DEN-P2530
Разъём магнитолы PIONEER

PIONEER AVH-P5750
Разъём магнитолы PIONEER

PIONEER DEN-P90
Разъём магнитолы PIONEER

PIONEER DVH-P5000
Разъём магнитолы PIONEER

Pioneer
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer DEH-P7950UB
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

PIONEER DEH-6860
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer KEH-P7020R
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

PIONEER P-3850
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer FC-7779
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

PIONEER HC-393
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

PIONEER DVD+TV
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

PIONEER DEH-P3650
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer DEH-2460R
Разъём магнитолы PIONEER

Pioneer DVH-580MP
Разъём магнитолы PIONEER

PIONEER FD-9999

Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

PIONEER DEH-P1Y
PIONEER DEH-P80MP
Разъём магнитолы PIONEER

Pioneer DEN-2950MP
Разъём магнитолы PIONEER

Pioneer AVH-P6050 DVD
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer AVH-P3100DVD
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Файл с полным подключением
Вы не можете скачивать файлы с нашего сервера

Pioneer AVH-P3200BT
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Pioneer (Без опознавательных знаков, прибыл на авто LC-470 с Эмиратов)
Видимо приколхозили китайский.
Разъём магнитолы PIONEER

Разъём магнитолы PIONEER

Разъём магнитолы PIONEER


Распиновка разъемов автомагнитол Peoneer | Base-ex

РАЗЪЕМЫ АВТОМАГНИТОЛ PEONEER

PIONEER GM-42


PIONEER KE- 92 ZBM
(BMW C Business RDS)

PIONEER CDX-M97512T
NAKAMICHI CX-CS5110A

PIONEER KEH-1010QR

PIONEER KEH-1050QR

PIONEER KEH-1450

PIONEER KE-1900
PIONEER KE-2910

PIONEER KE-1700SDK

PIONEER KEH-1850
PIONEER KEH-1950

PIONEER KEH-2500R

PIONEER KEH-2600
PIONEER KEH-3600

PIONEER KEH-3800 (RDS)

PIONEER KEH-P4510

PIONEER DEH-P443R

PIONEER DEH-624R

PIONEER DEH-790SDK

PIONEER DEH-2030R
PIONEER DEH-1110MP

PIONEER KEH-P8200

PIONEER KEH-8080 SDK

PIONEER KEH-P5950

PIONEER KEH-P6600R

PIONEER DEH-M980RDS
KEH-M8300RDS
KEH-M9300RDS

PIONEER KEH-M7005W

PIONEER KEH-P6950

PIONEER KEH-P7850


PIONEER KEH-M7400RDS

PIONEER KEX-8250

PIONEER KEH 8020

PIONEER KA-858

PIONEER DEQ-9200

PIONEER KEH- M9800

PIONEER

PIONEER TS-LX80ii

PIONEER DEH-M6017ZH
(Honda 39100-S1A-E100)

PIONEER KEH-5110

PIONEER KEH-P8950

PIONEER KEH-P8810

PIONEER KE-3500 SDK

PIONEER KE-2800 QR

PIONEER KEH-P9250W

SAAB FX-M2016zsa Pioneer (Бельгия)

PIONEER 3TF0 (FX-MG6006ZH BOSE changer ACURA)


PIONEER KEX-M9076ZT (LEXUS)

PIONEER-KEX-M9036ZT
БЕЛЫЙ: (К УСИЛИТЕЛЮ)

CИНИЙ:(ПИТАНИЕ)

СЕРЫЙ:( К CD CHANJER)

PIONEER FH-P404


PIONEER CDX-P1210(CD-ченжер)

PIONEER DEH-P2500R

PIONEER DVH-P9988USB

PIONEER FH-P90

PIONEER KEH-9508

PIONEER KEH-M9600

PIONEER KEH-P4022

PIONEER KEH-P6020RB

PIONEER KEH-P660

PIONEER CDX-7910


PIONEER KEH-7150

PIONEER DVH-P590MP
PIONEER FH-P5000MP
PIONEER DEH-P88RS
PIONEER DEH-P75BT


PIONEER CELCIOR

PIONEER KEH-P7025

PIONEER KEH-P2030R

PIONEER DEH-M6017ZH

PIONEER DEH-P850MP

PIONEER DEH-3210UB


PIONEER DEH-P80MP


PIONEER модель :5L7T-18C985-AB
Ставится на LINCOLN AVX-MG2247ZF


PIONEER AVX-P7300

PIONEER DEN-P2530

PIONEER AVH-P5750

PIONEER DEN-P90

PIONEER DVH-P5000

PIONEER


PIONEER


PIONEER DEH-P7950UB

Подключение автомагнитолы Pioneer (Пионер) своими руками: схема, настройка и распиновка разъема

Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем. Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

  1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
  2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
  3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках либо колонки вышли из строя, либо на них плохой контакт.
  4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
  5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

Подробная распиновка разъема:

  1. Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
  2. Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
  3. Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
  4. Бело-синий контакт контакт соединения антенного адаптера, усилителя и саба.
  5. Серый. Соединяется с положительным контактом динамика переднего правого.
  6. Черно-серый минусовой контакт правого переднего динамика.
  7. Белый плюс переднего левого динамика.
  8. Черно-белый минусовой контакт этой же колонки.
  9. Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
  10. Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

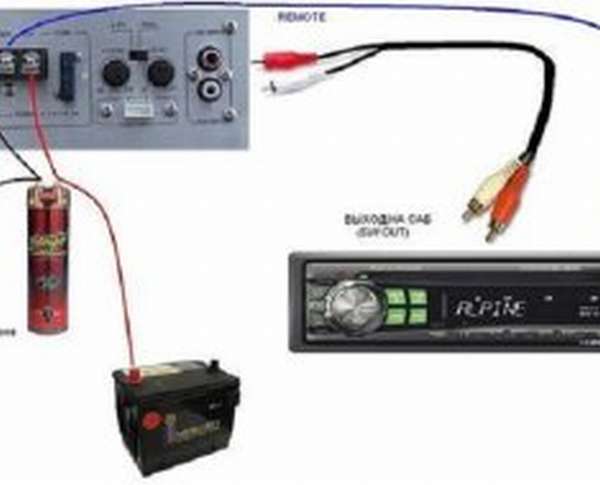

 1. Схема соединения магнитолы с усилком
 2. Маркировка контактов на штекере
3. Обозначение контактов на разъеме

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

  1. Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
  2. Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
  3. Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
  4. Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы загнуть, после чего прикрыть их декоративной накладкой (автор канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

  1. SW SETTING 1 используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
  2. SW SETTING 2 с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
  3. HPF используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор канал Сейхо Моторс).

Загрузка...

Подключение магнитолы Пионер: схема и цвет проводов

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

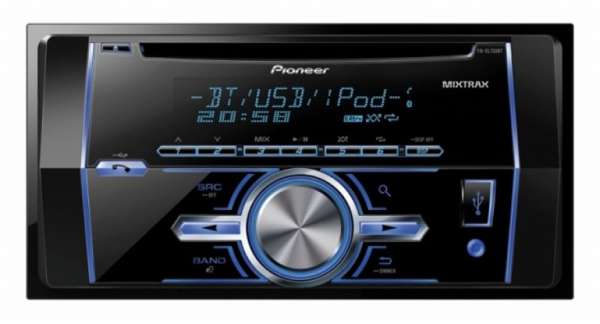

Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

ИСО разъем для магнитолы

Предназначение и соединение проводков

  1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
  2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
  3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
  4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
  5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
  6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
  7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
  8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Схема Подключения Магнитолы Пионер - tokzamer.ru

Это повлияет на быстрый разряд аккумулятора. Для этого выполняют следующие действия: Чтобы настроить магнитолу Pioneer, заходят в настройки системы System.


Выбирая команду на пульте, можно включить или отключить сабвуфер. Установка автомагнитолы Пионер своими руками будет представлена в нашей статье.

Для этого выполняют следующие действия: Чтобы настроить магнитолу Pioneer, заходят в настройки системы System. Речь идет об эквалайзерах, бассбустах и прочих компонентах.
Установка магнитолы, подключение внешнего микрофона.

Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала. Такой метод подключения станет причиной появления помех и падения мощности.

В таких приборах имеется оригинальный корпус и штекер. Кроме того, есть разница и по стороне расположения динамика, ведь у любой современной магнитолы есть функция регулировки громкости на конкретной стороне, поэтому не перепутайте и ее.

После этого нужно потянуть на себя, и прибор будет легко извлечен.

Подключение магнитолы без стандартных соединителей. В первую очередь предстоит выбрать стандарт.

Зеленый подводят к плюсу на заднем динамике слева. Вы можете открыть автомагнитолу и попробовать найти на ее схеме пометки отвечающие за распайку входа Line-in.

Как подключить авто магнитолу самому (Pioneer)

Установка активной автомобильной антенны bosch

При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны. Такая схема подключения автомагнитолы Пионер подразумевает, что устройство будет работать исключительно при включенном зажигании Черный провод большого сечения. Красный толстый провод — подключение к той же АКБ, но уже через замок зажигания автомобиля.


Именно по этому проводу будет пропущен ток в момент зажигания, что приведет к включению автомагнитолы. Радио Настроить магнитолу в машине на прием радиосигналов можно несколькими способами.

Вся схема питается низковольтным напряжением в 12 Вольт — которое не может пробить сопротивление вашей кожи. Это повлияет на быстрый разряд аккумулятора.

На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить.

Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов: Желтый толстый провод — соединение с аккумулятором автомобиля. Нужно приобрести специальный соединительный переходник.

Металлические ключи монтируются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой.

Красный толстый провод — подключение к той же АКБ, но уже через замок зажигания автомобиля.
Как подключить магнитолу.

Читайте дополнительно: Паспорт энергетический

Для правильного подключения нужно разобраться в проводах

Что выбрать — следует определить по факту, настраивая опцию на слух. Сразу после этого можно переходить к установке новой магнитолы.

Это повлияет на быстрый разряд аккумулятора.


К зажиганию присоединяется широкий красный проводок. Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный.

Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.

Недопустимо соединение между собой этих двух проводов, поскольку такое соединение может вызвать быструю разрядку аккумулятора. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Делать бас более выразительным — это единственное умение саба, поэтому многие меломаны смогут обойтись без него. Пионер pioneer , то как подключить антенну к можно подключить к магнитоле mp3.


Второй нужен на акустику. Для новичков это более понятные фото. А в сервис обращаться дороговато.

Либо вы можете напрямую припаять разъем от наушников, который можно будет подключать к любым портативным устройствам. На фото показаны штекеры по стандарту ISO. Распайка AUX.

При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее. Как снять магнитолу Снимать прибор рекомендуется с применением набора ключей. Штатная автомагнитола Mitsubishi colt передняя панель Три контакта снизу, слева для подключения внешнего источника звука AUX в разъеме штатной магнитолы Все что вам нужно выкрутить автомагнитолу и соответственно припаять к этим контактам провода. Красный провод — подключается к клемме замка зажигания, когда при повороте ключа на ней появляется питание. К зажиганию присоединяется широкий красный проводок.
Правильное подключение магнитолы

Комментарии и отзывы

Также в комплекте присутствуют две стальные пластины с проушинами. Кроме этих основных схем существуют еще несколько способов, как подключить автомагнитолу.

Ставить слишком низкую границу бессмысленно, поскольку в результате слишком низкие частоты будут играть на динамиках, а если у вас есть усилитель, то он должен их воспроизводить. Второй выступает в роли управляющего провода. Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ.

Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO.

В конструкции есть разноцветные проводки. Контакт с черной полосой надо соединить с отрицательным пином этой колонки.

Еще по теме: Сметы горсеть

Такие магнитолы называют стационарными, которые идут с завода и подходят только в определенную марку автомобилей. В конструкции есть разноцветные проводки. Также с помощью пульта в этом окне настроек можно выбрать режим функционирования усилителя. Процедура эта не сложная, если человек уже имел дело с подобным подсоединением.

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Популярные модели производителя

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка. Вот только надо подобрать подходящее место для кнопки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке автор видео — Антон Еремин. Отключение режима демо можно осуществить за несколько шагов: Устройство надо отключить зажимают кнопку SRC до отключения дисплея. Иногда микросхему усилителя ставят и на боковую панель магнитолы.

Настройка производится с помощью панели управления, в центре которой находится круглый джойстик. Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. Разъемы Это второе — на что стоит обращать внимание при установке магнитолы. Подключение магнитолы без стандартных соединителей.
Как подключить автомагнитолу

Распиновка разъема автомагнитолы - распайка коннектора магнитол


Распиновка разъема автомагнитолы-01Распиновка разъема автомагнитолы-01

Распиновка разъема автомагнитолы для различных марок авто

Распиновка разъема автомагнитолы — в качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Ниже представлены схемы распиновки разъемов автомагнитол для различных автомобилей зарубежных марок.

Распиновка магнитолы Toyota

Распиновка контактов автомагнитол автомобилей Toyota
Распиновка разъема автомагнитолы-1Распиновка разъема автомагнитолы-1
Схема распиновки контактов автомобильной магнитолы будет особенно полезна тем кто захочет поменять аудио в своем автомобиле своими силами.

Распиновка магнитолы Sony

Распиновка контактов автомагнитол Sony
Модели магнитол Sony:

  1. XR-7300, XR-7200, XR-7202, XR-7400
  2. CDX-R79VF
  3. XR-502

Распиновка разъема автомагнитолы-2Распиновка разъема автомагнитолы-2

Распиновка магнитолы Volvo

Распиновка контактов автомагнитол автомобилей Volvo
Распиновка для следующих моделей Volvo:

  1. Volvo 850,960
  2. Volvo s70, v70
  3. Volvo s40, v40
  4. Volvo cr-603 и cr-606

Распиновка разъема автомагнитолы-3Распиновка разъема автомагнитолы-3
Схема распиновка магнитолы VOLVO схема подключения

Распиновка магнитолы Nissan

Распиновка контактов автомагнитол автомобилей Nissan
Распиновка разъема автомагнитолы-4Распиновка разъема автомагнитолы-4
Распиновка магнитолы NISSAN схема подключения

Распиновка магнитолы Honda

Распиновка контактов автомагнитол автомобилей Honda
Распиновка разъема автомагнитолы-5Распиновка разъема автомагнитолы-5
Распиновка магнитолы Honda схема подключения

Распиновка контактов магнитолы BMW

Распиновка контактов автомагнитол автомобилей BMW
Распиновка разъема автомагнитолы-6Распиновка разъема автомагнитолы-6
Распиновка магнитолы BMW схема полключения

Распиновка магнитолы BECKER AVUS, GRAND PRIX

Распиновка контактов автомагнитол BECKER AVUS, AVUS 2000, GRAND PRIX
Распиновка разъема автомагнитолы-7Распиновка разъема автомагнитолы-7
Распиновка магнитолы BECKER AVUS, AVUS 2000, GRAND PRIX схема подключения

Распиновка магнитолы Alpine

Распиновка автомагнитол Alpine TDE-7823W и 7190М
Распиновка разъема автомагнитолы-8Распиновка разъема автомагнитолы-8
Распиновка Alpine TDE-7823W и 7190М схема подключения

Распиновка магнитолы Subaru

Распиновка контактов автомагнитол автомобилей Subaru
Распиновка разъема автомагнитолы-9Распиновка разъема автомагнитолы-9

Распиновка магнитолы Mitsubishi

Распиновка контактов автомагнитол автомобилей Mitsubishi
Распиновка разъема автомагнитолы-10Распиновка разъема автомагнитолы-10

Распиновка магнитолы пионер Pioneer Keh, Ke

Распиновка контактов магнитолы пионер Pioneer Keh, Ke
Модели магнитол Pioneer:

  1. KEH-1010QR
  2. КЕ-1900
  3. KE-1700SDK
  4. КЕН-1950
  5. KEH-2500R

Распиновка разъема автомагнитолы-11Распиновка разъема автомагнитолы-11
Распиновка магнитолы pioneer keh схема подключения

Распиновка магнитолы Kenwood kdc, krc

Распиновка контактов автомагнитол Kenwood kdc, krc
Модели магнитол Kenwood:

  1. KDC-7070R, KDC-5040R, KRC-958R
  2. KRC-155D
  3. KDC-84R, KDC-94R

Распиновка разъема автомагнитолы-12Распиновка разъема автомагнитолы-12
Распиновка магнитолы KENWOOD КОС, KRC схема подключения

Распиновка магнитолы Chrysler, jeep, renault

Распиновка контактов автомагнитол автомобилей Chrysler, jeep, renault
Распиновка подходит к следующим моделям автомобилей:

  1. Chrysler Voyager, Saratoga, le baron, neon, stratus, vivision, grand voyager
  2. Chrysler 2569488
  3. Jeep Grand Cherokee
  4. Renault

Распиновка разъема автомагнитолы-13Распиновка разъема автомагнитолы-13
Распиновка магнитолы Chrysler, Jeep и Renault схема подключения

Распиновка магнитолы Blaupunkt

Распиновка контактов автомагнитол Blaupunkt
Модели магнитол Blaupunkt:

  1. RDM & RCM 126, 127, 128
  2. Casablanca CD50

Распиновка разъема автомагнитолы-14Распиновка разъема автомагнитолы-14
Распиновка магнитолы BLAUPUNKT схема полкпючения

Распиновка магнитолы Audi Gamma

Распиновка автомагнитол Audi Gamma
Распиновка разъема автомагнитолы-15Распиновка разъема автомагнитолы-15
Распиновка Audi Gamma схема подключения

Распиновка магнитолы Acura

Распиновка автомагнитол Acura
Распиновка разъема автомагнитолы-16Распиновка разъема автомагнитолы-16
Распиновка магнитолы Acura схема подключения

Вот здесь можно посмотреть как выполняется расшифровка проводов магнитол

Как определить распиновку автомагнитолы к магнитолам Pioneer

распиновка, подключение, фото, видео и полезные советы по настройке

Pioneer – популярная марка, известная во всем мире. Магнитолы долго служат своим владельцам, легко настраиваются.

Наши советы предельно просты, и вы быстро поймете принципы установки. Есть подробная схема подключения магнитолы пионер.

Подготовительные работы

  1. Извлеките старую автомагнитолу, если она установлена в вашем авто. Перед этим понадобится отключить аккумуляторную батарею.
  2. Снимите накладку.
  3. Отверткой выкрутите винты, фиксирующие крышку воздуховода.
  4. Выньте устройство и выключите дисплей борткомпьютера, затем снимите экран с кронштейна.

Видео: демонтаж магнитолы в салоне авто без инструментов

Маркировка проводов

Перед тем, как подключить магнитолу пионер, узнайте, какие функции выполняют каждый из проводков. В одном комплекте с устройством есть пара разъемов ISO для подсоединения, каждый из них состоит из 8 контактов. 1-й предназначен для блока питания, 2-й — системы воспроизведения звука. Бывает, что в машине нет нужного порта. В этом случае отключите ISO, после подсоедините за счет механической скрутки. Разноцветные электропровода легко идентифицировать. Каждый из них выполняет свои функции.

Предназначение и соединение проводков

  • Желтый. Для АКБ, подводится через предохранитель.
  • Красный. Подсоединяется к зажиганию. Красный и желтый нельзя подсоединять друг к другу, так как аккумуляторная батарея быстро разрядится.
  • Черный. Минусовый, его фиксируют к корпусу авто.
  • Бело-синие. Идут от антенны, сабвуфера и усилителя.
  • Серые. Для правой колонки (клемма с плюсом). Серый проводок с полосой черного цвета подключают к тому же динамику (клемма с минусом).
  • Белый. Подсоединяется к плюсовой клемме переднего левого динамика, а белый с черной полосой – к минусовой.
  • Зеленый. Подводится к плюсовой клемме левого заднего динамика, зеленый с полоской черного цвета – к минусовой.
  • Фиолетовый. Для задней правой колонки (плюс), с полоской – минус.

Подсоединив провода по инструкции, вы обеспечите правильную работу проигрывателя.

Непосредственное подключение

В салоне каждого автомобиля есть отсек для установки. Иногда ниша скрыта под панелью. Перед тем, как установить, панель снимают, и на ее месте останется небольшой отсек. Из ниши извлекают ответные проводки. Затем проводки соединяют (см. фото). После этого устройство устанавливают в отсек. После подсоединения всех проводков понадобится их заизолировать, иначе возможны поломки и короткие замыкания. Надежно зафиксировать проводки можно пластмассовым хомутом.

Распиновка

Сегодня, как правило, устанавливаются идентичные разъемы ISO. Поэтому заменить ее не составит труда: достаточно лишь переставить штекер. Если штекер потеряется или сломается, запомните или промаркируйте каждый проводок, чтобы подключить устройство. Распиновка детально показана на схематических рисунках. Если будете следовать инструкции, вы легко сможете сделать все своими руками, а после  — наслаждаться музыкой в дороге в любое время.

Размеры и разъемы

Это может быть одноблочное или двухблочное (1 и 2 din) устройство. Версия 2 din в два раза выше 1 din, поэтому стоит заранее рассчитать размеры ниши. Разъем, который есть в автомобиле, может отличаться от того, который установлен в магнитоле. Если он отсутствует, установите переходник. Этот способ подключения новой автомагнитолы Пионер очень прост. Мы предлагаем вам полный список рекомендаций, чтобы упростить задачу для вас.

Подсоединение 1 din

Чтобы проводить работу, вам понадобятся отвертка и пластиковые хомуты.

Если вы используете стандартную стандартную схему подключения автомагнитолы пионер с соответствующими разъемами ISO, то сложностей не будет.

Если в салоне вашей машины их нет, то подсоедините провода таким образом:

  • демонтируйте панель;
  • снимите штекеры с проводков, соедините провода, как показано на картинке;
  • заизолируйте все места соединения проводков;
  • зафиксируйте хомуты.

Подсоединение 2 din

Подключение автомагнитолы марки пионер лучше выполнять так, чтобы питание шло от аккумуляторных батарей.

Так устройство можно включать на всю мощность. При этом помехи заметно снизятся. Обратите внимание:

  1. Если в вашей машине нет проводки от аккумулятора, воспользуйтесь многожильным медным проводом. Те, которые продаются вместе с автомагнитолой марки Pioneer, не подходят. Важно, чтобы провод был достаточно длинным, чтобы его хватило от ниши до аккумулятора. На расстоянии полуметра от аккумулятора установите предохранитель (20 А).
  2. Не стоит перекручивать проводок от устройства 2 din из-за возможных помех и низкой мощности.
  3. Заизолируйте каждый проводок.

Подсоединение к мультирулю

Чтобы правильно установить проигрыватель в салон с мультирулем, воспользуйтесь адаптером. Он может быть универсальным или специализированным. На видео хорошо показаны все этапы, поэтому вам не составит труда проделать эту работу в своей машине. За счет адаптера вы без труда подсоедините устройство.

Подключение адаптера:

  • отключите аккумулятор от сети автомобиля;
  • извлеките магнитолу;
  • подсоедините кабель адаптера к автомагнитоле, а адаптер — к ISO-разъему;
  • настройте на мультируле кнопки;
  • подключите АКБ.

Видео

Как настроить устройство

Перед тем, как начать слушать своих любимых исполнителей в машине, узнавать новости по радио, изучите принцип работы Pioneer. Для начала разберитесь со всеми функциями. Соблюдайте простые правила, и вы быстро решите все сложности.

Настройка магнитолы Pioneer не займет много времени. Следуйте нашим простым рекомендациям:

  1. Подключите колонки и вставьте в пульт батарейки.
  2. Используйте джойстик, расположенный на панели управления. Установите параметры.
  3. Отдельные функции поочередно выберите и отрегулируйте в разделе «Меню».

Таблица: описание устройства

Выключение и перезагрузка

Как выключить магнитолу Pioneer? В качестве примера мы приведем модель DVH-780AV. Вы легко отключите эту автомагнитолу, нажав на клавишу SRC. Если вам нужно деактивировать систему, нажмите на клавишу и удерживайте ее пару секунд. Чтобы перезагрузить аудиосистему, нажмите на Reset. Кнопка расположена в верхней части панели магнитолы, с левой стороны. Получить к ней доступ вы можете, откинув переднюю панель. Перезапускают устройство кончиком ручки или другим похожим узким предметом.

Деактивация демо-режима

Чтобы отключить демо-режим, выполните такие действия:

  1. Включите аудиосистему (нажмите на кнопку SRC).
  2. Удерживайте кнопку SEL несколько секунд, чтобы войти в меню «Установка».
  3. Войдите в раздел «Демо».
  4. Выберите опцию «Выкл» (нажмите посередине на переключатель Multi-Control).
  5. Выйдите из меню «Установка» (нажмите ESC).

Активация Bluetooth

Активировать Bluetooth нужно для того, чтобы собирать и обрабатывать информацию бортового компьютера, настраивать и регулировать отдельные параметры, передавать контент и соединять его со смартфоном для звонков в формате Hands Free. Правильное подключение Bluetooth возможно, если устройства правильно сопряжены друг с другом. Введите пароль на автомагнитоле, повторите его на своем смартфоне. Если телефон ранее был подключен к системе, то повторно вводить код не стоит.

Как отключить подсветку

Если автомагнитола не отключается после того, как ключ был извлечен из замка зажигания, сделайте следующее:

  1. Выберите раздел «System».
  2. Из списка выберите раздел «PW Save», затем нажмите кнопку «Off».
  3. Отключите аудиосистему. На экране автомагнитолы остается подсветка и часы.
  4. Выключите дисплей нажатием клавиши «Display».

Выбор языка

Как выбрать язык? Следуйте этой инструкции:

  1. Зайдите в «System»: удерживайте кнопку SRC.
  2. Найдите подраздел «Язык» («Language»).
  3. Выберите язык.
  4. Сохраните.

Часы и звук

Настройка времени на дисплее:

  1. Войдите в «System»: удерживайте кнопку SRC.
  2. Вращайте ручку громкости, в главном меню выберите вкладку настройки электронных часов.
  3. Правой кнопкой перейдите к параметрам часов.
  4. Отрегулируйте время кнопкой, которая регулирует громкость.
  5. Подтвердите выбор настроек: нажмите и удерживайте кнопку.
  6. Нажмите на кнопку со стрелкой влево.

Индикаторы настроек звука в главном меню:

  1. Табло с часами.
  2. Настройки.
  3. Параметры.
  4. Подраздел.

Радио

Обозначения на экране для радио:

  1. Значок источника импульса.
  2. Табло со временем.
  3. Диапазон частот.
  4. Значок звуковых эффектов.
  5. Уровень частоты.

Настраивайте радио так:

  1. Включите приемник, нажмите на кнопку «Вправо» и удерживайте ее одну секунду. После начнется автопоиск станции.
  2. Выберите радиостанцию, сохраните ее: нажмите на соответствующую клавишу.
  3. Точно так же найдите и сохраните другие радиостанции.

Как сбросить настройки

Как обновить работу системы? Полностью отключите питание оборудования. Откройте капот, отсоедините клеммы от аккумуляторной батареи или демонтируйте автомагнитолу и отключите от нее кабель. Чтобы заново восстановить настройки, осуществите подключение магнитолы пионер по цветам.

Видео: наглядный пример

Схема распиновки

Pioneer DEH-1300MP @ pinoutguide.com

___________
| · · · · · · · · |
| · · · · · · · · |
¯¯¯¯¯¯¯¯¯¯¯ ¯

Штифт Имя Цвет
1 Аккумулятор +12 В (постоянная мощность) желтый
2 -12V Земля Черный
3 Аксессуар +12 В (питание с переключением зажигания) Красный
4 Силовая антенна Синий / Белый
5 Подсветка оранжевый
6 Нет в наличии
7 Нет в наличии
8 Нет в наличии
9 Задний левый (-) зеленый / черный
10 Задний правый (-) Фиолетовый / Черный
11 Задний левый (+) зеленый
12 Задний правый (+) фиолетовый
13 Передний левый (-) Белый / Черный
14 Передний правый (-) Серый / Черный
15 Передний левый (+) Белый
16 Передний правый (+) Серый

Совместимые модели: DEH-1300MP, DEH-1400UB, DEH-140UB, DEH-14UB, DEH-1500UB, DEH-1600UB, DEH-23UB, DEH-2400UB, DEH-24UB, DEH-3300UB, DEH-33HD, DEH- 3400UB, DEH-34UB, DEH-4300UB, DEH-4400UB, DEH-4400HD, DEH-44HD, DEH-5300UB, DEH-5400BT, DEH-6300UB, DEH-63UB, DEH-6400BT, DEH-64BT, DEH-7300BT, DEH-73BT, DXT-2369UB, DXT-736BT,
DEH-P6200, DEH-5200HD, DEH-2200UB, DEH-22UB, DEH-3200UB, DEH-4200UB, DEH-P5200HD, DEH-P6200BT, DXT-2266UB, DEH-P7200HD, DEH-P8300UB, DEH-P7400HD, DEH- P8400BH, DEH-P9400BH, DEH-80PRS и многие другие

.Распиновка

устройств GPS со стандартным интерфейсом mini-usb @ pinoutguide.com

Устройства GARMIN с кабелем mini-usb

Colorado 400 series, Edge 205, Edge 305CAD, Edge 305H5 + Speed ​​/ Cadance, Edge 305HR, eTrex Legend C, eTrex Legend Cx, eTrex Venture Cx, eTrex Vista C, eTrex Vista Cx, Forerunner 30 205, Forerunner 30 205 , Forerunner 305, GPS 60, GPSMAP 276C, GPSMAP 296, GPSMAP 376C, GPSMAP 378, GPSMAP 396, GPSMAP 478, GPSMAP 496, GPSMAP 60, GPSMAP 60C, GPSMAP 60CS, GPSMAP 60CSx, GPSMAP 60Cx, GPSMAP 76C, GPSMAP 76C, GPSMAP 76Cx, GPSMAP 96, GPSMAP 96C, iQue 3000, iQue M4, Nuvi 200, Nuvi 250, Nuvi 270, Nuvi 300, Nuvi 310, Nuvi 350, Nuvi 360, Nuvi 370, Nuvi 600, Nuvi 660, Nuvi 670, Nuvi 680, Quest, Quest 2, Rino 520, Rino 530, StreetPilot 2610, StreetPilot 2620, StreetPilot 2650, StreetPilot 2660, StreetPilot 2720, StreetPilot 2730, StreetPilot 2820, StreetPilot 7200, StreetPilot 7500, StreetPilot c310, StreetPilot Street c320, StreetPilot c320 StreetPilot c510, StreetPilot c520, StreetPilot c530, StreetPilot c550, StreetPilot c580, StreetPilot i2, StreetPilot i3, Str eetPilot i5, Zumo 450, Zumo 500, Zumo 550

Устройства BUSHNELL с кабелем mini-usb

NAV500

устройства FINE DIGITAL с кабелем mini-usb

Fine Drive 300 (FD 300), Fine Drive 400 (FD 400), Fine Drive 500 (FD 500), Fine Drive m300 (FD M300)

Устройства FORTUNA с кабелем mini-usb

NA View GPS-430, NA View GPS-615B, NA View PNA 455

Устройства JVC с кабелем mini-usb

Портативная навигационная система EAVINU KV-PX9B

устройства LOWRANCE с кабелем mini-usb

iway 250C, iway 350, iway 500C, iway 600C

Устройства MAGELLAN с кабелем mini-usb

CrossoverGPS, RoadMate 2000, RoadMate 2200T, RoadMate 300, RoadMate 3000T, RoadMate 3050T, RoadMate 360, RoadMate 500, RoadMate 6000T, Roadmate 700, RoadMate 760, RoadMate 800, RoadMate 860T

MITAC MIO устройства с кабелем mini-usb

C310s DigiWalker, C310x DigiWalker, C710 Автомобильная навигация, H610 Mio DigiWalker, P350 Mio DigiWalker

В устройствах

C320, C520, C720 Mio используется кабель mini-usb-B с закороченным контактом 5 и контактом 4, чтобы указать, что зарядное устройство подключено, и не закороченным, чтобы указать на наличие кабеля для передачи данных.

Устройства MYGUIDE с кабелем mini-usb

3000 GO, 3050 GO, 3200 GO, 3240 GO, Silverguide 4350 NAV, Silverguide серии 5000, Typhoon 3230 GO, Typhoon 5500 GO

Устройства NAVMAN с кабелем mini-usb

Freedom Range F20, Freedom Range F20 EU, Freedom Range F30, Freedom Range F40 EU, Freedom Range F50, iCN 750

Устройства NEXTAR с кабелем mini-usb

Навигатор P7, Q3

Устройства NOVOGO с кабелем mini-usb

A700, C700, C900, T700, T900

Устройства ONCOURSE с кабелем mini-usb

MyGuide 300, MyGuide 500, MyGuide 700

Устройства PHAROS с кабелем mini-usb

Карманный навигатор E-Z

Устройства PIONEER с кабелем mini-usb

Портативная спутниковая навигатор - AVIC-S1

Устройства QSTARZ с кабелем mini-usb

Все в одном GPS-навигатор NV-Q1200, Все в одном GPS-навигатор NV-Q1400

Устройства RIKALINE с кабелем mini-usb

Автомобильная навигация GPS-450,

TOM Устройства TOM с кабелем mini-usb

Go 300, Go 500, Go 510, Go 700, Go 910, ONE

Устройства WHISTLER с кабелем mini-usb

WGPX-550, WGPX-635


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
