Крякалка своими руками: “Крякалка” своими руками, схема. – Схема-авто – поделки для авто своими руками — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Сигнал спец-служб ( КРЯКАЛКА ) своими руками

Предоставляю вам схему спец сигнала (Крякалка), для самостоятельной сборки. Решил поставить ребенку на велосипед (пусть прохожих под домом пугает), но так же можно и в автомобиль поставить (если есть связи в ГАИ). Данное устройство состоит из минимум деталей, а так же простая в сборке и под силу каждому.

Для сборки данного устройства нам потребуется:

1 PIC16F628 –микроконтроллер

2 Динамик

3 Конденсаторы 33pF

4 Кварцевый резонатор 4 MHz

5 Кнопки

6 Текстолит или плотный картон

Схема самого устройства

Выходы 18 и 17 как написано на схеме выходят на УМ (Усилитель мощности)если его у вас нет, я ниже расскажу как сделать, а пока что мы к этим выходам подключаем простой динамик.

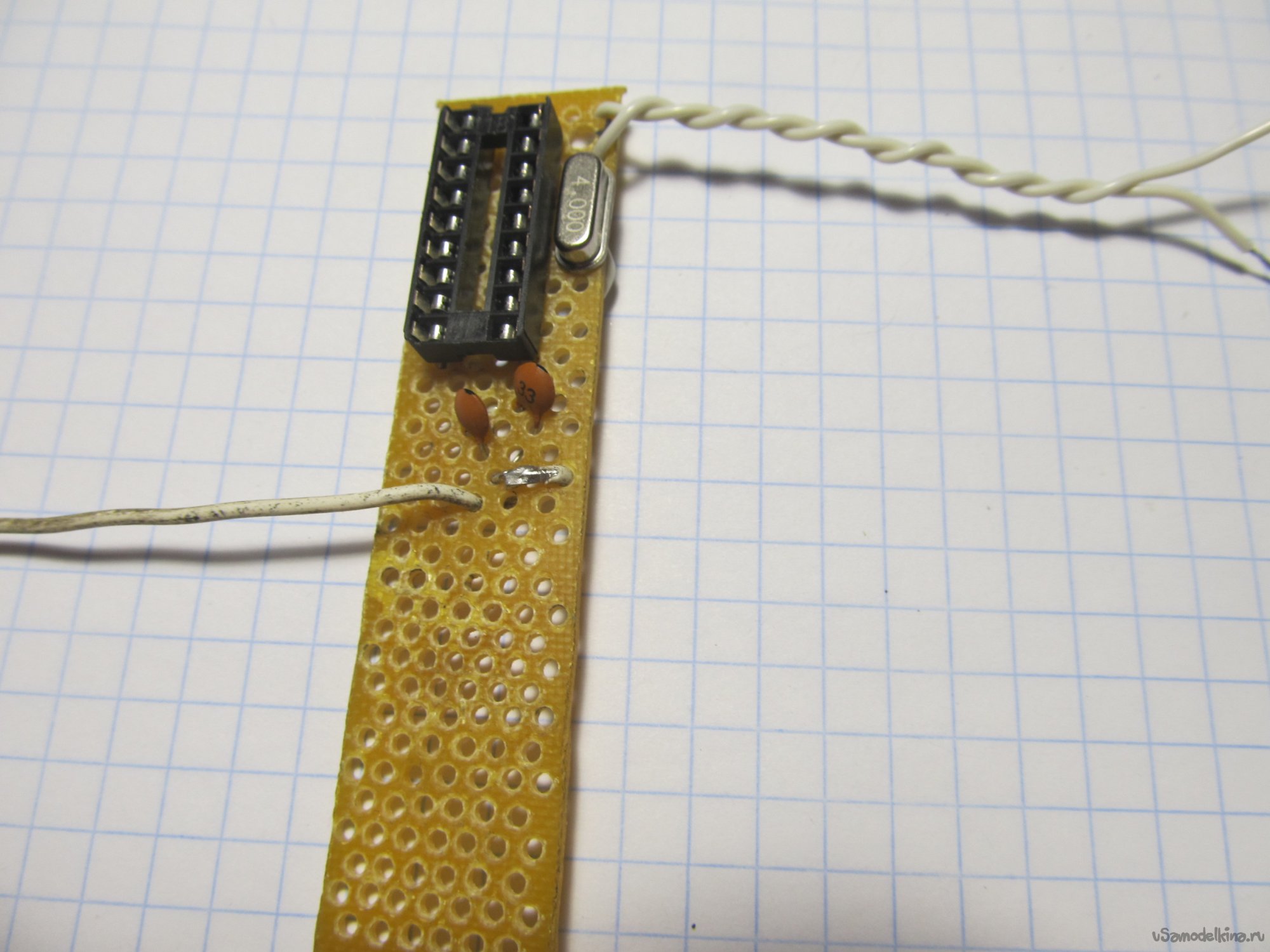

Для упрощения сборки все делал навесным монтажом, ( что бы не морочится с травкой плат) взял переходную панельку под микросхему, а так же все детали использовал в DIP корпусе (кто делает в первый раз, советую взять)

В куске текстолита и картона (что у кого есть) делаем отверстия

Вставляем переходную панельку и припаиваем все компоненты, согласно приведенной схеме.

Вот все готово и требует первого пробного запуска. Но нам еще требуется записать программу в наш микроконтроллер, это просто, но кто не в курсе ТУТ есть краткое описание процесса.

После прошивки просто вставляем микросхему в переходную панельку и подключаем питание. Все должно заработать сразу, настройки никакой не требуется.

Обязательно, придерживаемся установленного вольтажа питания, для микросхемы оно не должно превышать 5 вольт.

Все работает, но только тихо, что бы было громче нам нужен динамик по больше. Но большой динамик эта схема тоже не потянет. По этому требуется УМ (Усилитель мощности) На фото приведены несколько самых простых схем усилителей

Я выбрал самый простой (верхний правый)

Всего лишь две детали, резистор 5,1 Ком (у меня не было, поставил 6.8Ком) и транзистор взял 2N3904, выбрал по больше динамик. Если вдруг не заработает усилитель, не пугайтесь, просто возьмите динамик по мощнее ( у меня так было) и все заработает.

Мой динамик был в плачевном состоянии, но это не помешало почувствовать разницу.

Если вы все таки захотите поставить такой сигнал себе в машину, то вам потребуется усилитель по мощнее.

Ниже я разместил видео работы сигнала без усилителя и с ним, а так же файл прошивки микроконтроллера. У кого нет программатора обращайтесь ( [email protected]) помогу с прошитыми микросхемами. И не забывайте, установка данного сигнала на авто ВНЕ ЗАКОНА!!!!

Плату нужно открывать и распечатывать в программе Layout 6, ссылка на плату,прошивку и программу ниже:

Layout 6

ПРОШИВКА

ВИДЕО РАБОТЫ с усилителем

Видео работы без усилителя

Крякалка — своїми руками, схема, схема-авто

Трохи пошукавши схеми цих «крякалок» з’ясувалося, що зібрати слушна пристрій вийде лише на мікроконтролері. Зупинився я на схемі з мікро контролером PIC16F628A. До цього моменту з мікроконтролерами я був не знайомий, і тому довелося німого про них почитати.

Почитавши трохи про них я зрозумів, що доведеться збирати програматор і мною був обраний самий найпростіший JDMпрограмматор, що складався всього лише з декількох деталей, а саме з плати, чотирьох резисторів, стабілізатора на 5 вольт, роз’єму COM-порту, батарейки 6F22 ну і власне самого мікроконтролера.

Програматор гранично простий і тому на його виготовлення (не рахуючи виготовлення плати) у мене пішло буквально 10 хвилин.

Всю «начинку» програматора я заховав під ізоляційною стрічкою. Даний програматор може програмувати МК PICв корпусах DIP8, DIP14, DIP18.

Програмував мікроконтролер я програмою WinPic800. Якщо раптом у кого програматор не запрацює з першого разу (як у мене), то перевірте, чи включений у вас COM-порт в настройках BIOS’а.

Далі треба було зробити саму «крякалка» і пульт до неї. Плату малював сам в SprintLayout

Схема майже не містить деталей. Крім МК, в ній важливі конденсатори 33пФ 2 штуки і кварц на 4МГц, а решта по суті не так важливо. Звукові ефекти включаються замиканням на землю відповідних контактів.

Підсилювач включений «мостом» та за запевненням розробників мікросхеми, видає цілих 50 ват потужності. Схема підсилювача взята з даташіта, змінив зовсім небагато, електроліти 1мкФ замінив на плівку. А ось і сама схема:

Підсилювач вийшов досить непоганим, тим більше що за Hi-Fiя не переймався, тому що він тут і не потрібен. За вимірами пікова вихідна потужність склала близько 40 Ватт.

Валялася у мене плата від якихось колонок для ПК і вона як раз підходила під цю мікросхему, тому виламавши потрібний шматок я посадив туди мікросхему і весь її нечисленний обвіс. Мікросхемі потрібно не маленький радіатор.

Після складання підсилювача я задумався над тим, як же живити все це справа від 12 вольт? Крякалка ладно, вона вимагає всього лише 5 вольт, ну а підсилювача потрібно двухполярной харчування +/- 20 вольт. Було вирішено зробити перетворювач на всім відомої мікросхемі TL494. Робився він за цією схемою:

Але схему трохи змінив, а саме конденсатори з харчування з 4-х опустив до одного 2200мкФ 25В і замість 4-х польових транзисторів, поставив 2.

R13 бажано ставити 2-х ватний, так як він трохи гріється. Чи включається перетворювач подачею «+» харчування на контакт «REM».

Трансформатор Ш-подібний без зазору, первинна обмотка 5 + 5 витків, вторинна 7 + 7 витків і 4 витка для харчування МК. Замість IRF3205 цілком підійдуть IRFZ44 і подібні.

Фото готового перетворювача:

Плату малював сам.

Перетворювач вийшов досить хорошим і його потужності цілком вистачає для живлення підсилювача. Все було поміщено в металевий корпус і обклеєно картоном. Пульт управління був поміщений у пластиковий корпус.

Фотки готової «крякалка»:

Як дзвони взяв пискавку від китайської сигналізації, кричить досить голосно. Маючи під рукою «рассипуху» і магазин радіодеталей, цілком можна укластися в 10-15 $
