Как правильно подобрать и использовать переходник HDMI-DVI. Какие бывают типы разъемов DVI и HDMI. Как соотносятся контакты HDMI и DVI между собой. На что обратить внимание при выборе кабеля или адаптера.
Что такое интерфейсы HDMI и DVI
HDMI (High-Definition Multimedia Interface) — это современный цифровой интерфейс для передачи несжатого видеосигнала высокого разрешения и многоканального звука. DVI (Digital Visual Interface) — более старый цифровой видеоинтерфейс, который использовался преимущественно для подключения компьютеров к мониторам.
Основные отличия HDMI от DVI:
- HDMI передает и видео, и звук, DVI — только видео
- HDMI имеет более высокую пропускную способность
- Разъемы HDMI компактнее
- HDMI поддерживает защиту контента HDCP
При этом видеосигнал в HDMI и DVI совместим, что позволяет относительно легко организовать между ними соединение с помощью переходников.
Типы разъемов DVI
Существует несколько разновидностей разъемов DVI:
- DVI-A — только аналоговый сигнал
- DVI-D — только цифровой сигнал
- DVI-I — комбинированный цифровой и аналоговый
Также DVI бывает однопоточный (Single Link) и двухпоточный (Dual Link). Dual Link обеспечивает более высокую пропускную способность.
Для соединения с HDMI используется цифровой DVI-D. Аналоговый DVI-A несовместим с HDMI.
Распиновка разъемов DVI и HDMI
Для понимания совместимости HDMI и DVI важно знать соответствие контактов в их разъемах:
| Сигнал | HDMI pin | DVI-D pin |
|---|---|---|
| TMDS Data2+ | 1 | 2 |
| TMDS Data2- | 3 | 1 |
| TMDS Data1+ | 4 | 10 |
| TMDS Data1- | 6 | 9 |
| TMDS Data0+ | 7 | 18 |
| TMDS Data0- | 9 | 17 |
| TMDS Clock+ | 10 | 23 |
| TMDS Clock- | 12 | 24 |
Как видно, основные сигналы передачи данных (TMDS) имеют прямое соответствие между HDMI и DVI.
Особенности переходников HDMI-DVI
Переходники HDMI-DVI бывают двух основных типов:
- Кабели с разъемом HDMI на одном конце и DVI на другом
- Адаптеры-переходники для подключения кабеля HDMI к разъему DVI
При выборе переходника необходимо обратить внимание на следующие моменты:
- Тип DVI разъема (DVI-D Single Link или Dual Link)
- Длина кабеля (для кабельных переходников)
- Поддержка необходимого разрешения и частоты обновления
- Наличие позолоченных контактов
Важно помнить, что переходник HDMI-DVI передает только видеосигнал. Для передачи звука потребуется отдельное аудиосоединение.
Подключение устройств через переходник HDMI-DVI
Процесс подключения устройств с помощью переходника HDMI-DVI обычно включает следующие шаги:
- Выключите подключаемые устройства
- Подсоедините разъем DVI к соответствующему выходу устройства-источника (например, компьютера)
- Подключите разъем HDMI ко входу устройства отображения (например, монитора или телевизора)
- При необходимости подключите отдельный аудиокабель
- Включите устройства и выберите соответствующий вход на устройстве отображения
В некоторых случаях может потребоваться дополнительная настройка разрешения и частоты обновления в настройках видеокарты компьютера.
Совместимость разрешений и частот обновления
При использовании переходника HDMI-DVI важно учитывать совместимость поддерживаемых разрешений и частот обновления экрана подключаемых устройств. Не все комбинации могут работать корректно.
Максимальное разрешение для DVI Single Link — 1920×1200 при 60 Гц. Для DVI Dual Link — до 2560×1600 при 60 Гц или 1920×1200 при 120 Гц.
HDMI в зависимости от версии поддерживает более высокие разрешения, но при подключении через DVI они будут ограничены возможностями DVI.
Проблемы совместимости HDCP
HDCP (High-bandwidth Digital Content Protection) — это система защиты цифрового контента от копирования. Она поддерживается в HDMI, но не во всех устройствах с DVI.
При подключении устройства с HDMI через переходник к монитору или телевизору с DVI, не поддерживающему HDCP, могут возникнуть проблемы с отображением защищенного контента. В этом случае изображение может отсутствовать или иметь пониженное качество.
Выбор между кабелем и адаптером
При выборе между кабелем HDMI-DVI и адаптером-переходником стоит учитывать следующие факторы:
- Расстояние между устройствами (для длинных дистанций лучше использовать цельный кабель)
- Частота переподключений (адаптер удобнее при частых изменениях конфигурации)
- Наличие уже имеющихся кабелей HDMI или DVI
- Стоимость (цельные кабели обычно дешевле)
В большинстве случаев цельный кабель HDMI-DVI является более надежным решением, особенно для постоянных инсталляций.
Альтернативные решения
Если возникают проблемы с совместимостью при использовании переходника HDMI-DVI, можно рассмотреть альтернативные варианты подключения:
- Использование активного конвертера HDMI в DVI
- Применение DisplayPort вместо DVI (если поддерживается устройствами)
- Подключение через VGA (с потерей качества для аналогового сигнала)
- Замена одного из устройств на модель с поддержкой HDMI
Выбор конкретного решения зависит от имеющегося оборудования и требований к качеству изображения.
Заключение
Переходники HDMI-DVI позволяют соединять устройства с разными типами цифровых видеоинтерфейсов. При правильном выборе и подключении они обеспечивают высокое качество изображения. Однако необходимо учитывать ограничения по разрешению, частоте обновления и совместимости с HDCP.
Перед покупкой переходника рекомендуется внимательно изучить характеристики подключаемых устройств и требования к видеосигналу. В случае возникновения проблем стоит рассмотреть альтернативные способы подключения или обновление оборудования.
Переходник HDMI DVI. Распиновка, распайка.
У многих людей на данный момент на руках имеются устаревшие компьютеры, мониторы и другие источники/приемники видеосигнала, в которых на борту имеется видеовыход или видеовход в виде интерфейса DVI. И многим хочется «состыковать» данные девайсы с аппаратурой, в которой имеется только современный видеовход/видеовыход HDMI. Именно для решения данного рода задач и применяется переходник HDMI DVI :
Всё казалось бы просто — взяли, подключили и всё работает. Но зачастую, пытаясь вот так просто решит данную задачу, люди сталкиваются с проблемами и многочисленными вопросами, что да как. Постараемся рассмотреть все подводные камни в этом вопросе.
Рекомендуем:
Как подключить звук через HDMI на колонки. Конвертер HDMI to SPDIF.
Как удлинить HDMI по витой паре
Как подключить VGA по витой паре
Как подключить ТВ приставку RCA к VGA монитору
Конвертер HDMI to RCA
Конвертер звука Optical в Analog Audio
И так, сразу оговорим, что данный переходник был опробован на многих устройствах и в обоих направлениях передачи видеосигнала, а так же используя как кабели DVI-DVI и HDMI-HDMI, так и в связке с приемо-передатчиками HDMI по витой паре UTP.
Поэтому смело могу рекомендовать к покупке данный переходник HDMI-DVI. Так же стоит отметить, что при заказе можно ошибиться и выбрать переходник HDMI-DVI (24+5), чего не стоит делать, почему? А вот это вы поймете из описания ниже.
А заказать переходник HDMI-DVI (24+1) можно по ссылке: https://aliexpress.com/DVI-24-1-HDMI-to-DVI-Adapter-for-HDTV
Для начала рассмотрим подробно сам интерфейс DVI.
И так, DVI (Digital Visual Interface) — цифровой интерфейс, изначально применяемый для подключения видеокарт компьютеров к LCD-мониторам, телевизорам, видео проекторам и другим устройствам, имеющим на борту такой же интерфейс. Данный интерфейс обеспечивает передачу четкого видео изображения на телевизор благодаря передачи именно цифрового сигнала, т.е. изображение не подвержено обработке видеопроцессорами устройств «аналог/цифра» и обратно. Этот факт позволяет оценить качество картинки при больших разрешениях.
Если у Вас имеется на устройстве такой видеовыход/видеовход даже при подключении кабелем DVI-DVI (и тем более переходник HDMI DVI) стоит разобраться, а какой именно у Вашего устройства данный интерфейс.
Ведь существует несколько разновидностей этого интерфейса.
Разъем устройства может быть:
DVI-D: интерфейс для вывода на источник только цифрового видеосигнала
DVI-I: комбинированный интерфейс для вывода аналогового (VGA) и цифрового видеосигнала
Кабели для подключения источника видеосигнала к устройству отображения видеоинформации могут быть:
DVI-A: передают только аналоговый видеосигнал
Single-Link DVI-D: интерфейс для одноканального вывода только цифрового сигнала разрешением Full HD частотой только 60Гц
Single-Link DVI-I: интерфейс для одноканального вывода как аналогового, так и цифрового сигнала
Dual-Link DVI-D: интерфейс для двухканального вывода только цифрового сигнала разрешением 1920 х 1200/120Гц, 2560×1600/60Гц
Dual-Link DVI-I: интерфейс для двухканального вывода как аналогового, так и цифрового сигнала
Двухканальный режим в интерфейсе Dual-Link DVI обеспечивает вывод изображения с высоким разрешением 1920 х 1200 и более(2560×1600 и 2048×1536), в связи с этим, если у Вас, к примеру, телевизор с таким интерфейсом, то и источник должен иметь аналогичных видеовыход.
Все описанные варианты более наглядно будет видно на следующей картинке:
Теперь Вы точно сможете определить, какого типа видео интерфейсы DVI имеются на Ваших устройствах и какие кабели понадобятся для их подключения.
А что же представляет из себя мультимедийный интерфейс HDMI?
HDMI (High Definition Multimedia Interface) — интерфейс для передачи цифрового видеосигнала высокой четкости и аудиосигнала от источника к потребителю. По сути, отличием HDMI от DVI является большая пропускная способность, передача аудио и конструктивные отличия в сторону уменьшения габаритных размеров разъемов.
Но стоит заметить, что учитывая наличие нескольких разновидностей видео интерфейса DVI, не каждое устройство таким выходом можно будет подключить к устройству с HDMI (используя переходник). Стоит помнить: HDMI — цифровой интерфейс, соответственно, к нему можно будет подключить устройство только с цифровым DVI-D разъемом.

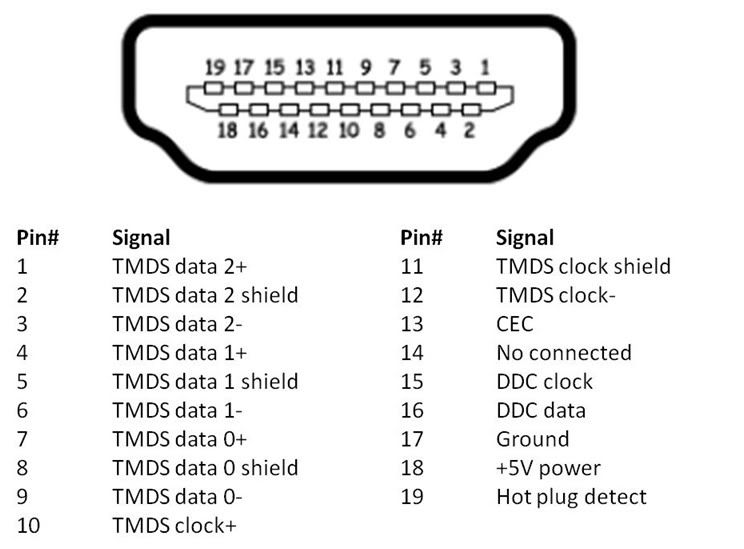

Рассмотрим соответствия данных интерфейсов, в этом поможет распиновка «переходник
HDMI DVI»:Не трудно заметить сходство.
Применение переходника
HDMI DVI на практике.Задача из практики: имеется монитор с видеовходом DVI-D (цифровой), к нему необходимо подключить видеорегистратор с видеовыходом HDMI (тоже цифровой). Казалось всё просто — берем переходник, кабель HDMI-HDMI 10м, подключаем и наслаждаемся. Но не нут то было. Монитор «понимает», что к его входу подключен источник, однако имеем черный экран. Был опробован и вариант с готовым кабелем HDMI-DVI — результат неизменный. Эксперимента ради в качестве источника видеосигнала вместо регистратора был также использован спутниковый тюнер с выходом HDMI. В этом случае картинка была получена, но пропадала и появлялась каждые 2 сек, при этом сдвинута на пол экрана.
В итоге экспериментов картинка с регистратора на мониторе так и не была получена. Однако, при проверке данного переходника HDMI-DVI в связке «ноутбук с HDMI выходом — монитор с DVI входом», «тюнер с HDMI выходом — проектор с DVI входом» и др. изображение было получено!
Анализ данного подключения показал, что для монитора важно, с какими параметрами (разрешение и частота обновления экрана) подается изображение.
Играясь с настройками HDMI видеовыхода ноутбука, меняя разрешение и частоту обновления экрана в различных комбинациях (от наименьшего до наибольшего), «правильное» изображение на мониторе было получено в одной комбинации «разрешение-частота». При этом, разрешение в настройках ноутбука было ровно таким, какое заявлено в технических характеристиках монитора, и ни больше ни меньше (хотя меньшее по теории должно без проблем отображаться). Но, если ноутбук (компьютер) позволяет менять параметры выходного видеосигнала, то в видеорегистраторе производителем установлено одно единственное разрешение выходного видеосигнала 1920×1080 и не известна точная частота. В спутниковом же тюнере обеспечивается выбор различных разрешений до 1920х1080/p(/i), однако результат не был достигнут. Однако при подключении видеорегистратора к телевизору по кабелю HDMI-HDMI обеспечило получение видеоизображения.
Таким образом, можно сделать вывод: несмотря на сходства интерфейсов, мониторы с DVI-D входом могут не поддерживать изображение с тем или иным разрешением (даже если оно заявлено в ТХ) и частотой, соответственно, это нужно учитывать при подключении устройств с HDMI и DVI интерфейсами.
Ещё стоит упомянуть такое понятие в видеоинтерфейсах, как защита от копирования HDCP (High Bandwidth Digital Copy Protect) — защита держателей лицензии видеоконтента. Практически все устройства c HDMI имеют поддержку HDCP, но при этом не все устройства с DVI поддерживают данную функцию. Так, при подключении устройства-источника с HDMI выходом через переходник HDMI-DVI к монитору, который не поддерживает защиту HDCP, изображения либо не будет либо оно будет преобразовано, например, в низкокачественное стандартного разрешения.
Понравилось это:
Нравится Загрузка…
Контакты DVI разъема и их значение
Через разъем dvi передается видео информация от источника (компьютер, dvd проигрыватель) к устройству отображения этого видео сигнала (телевизор, монитор). В интерфейсе dvi используются витые пары для передачи сигнала как видео, так и синхронизации. В различных модификациях разъема используются разные контакты. В приведенных таблицах вы увидете назначение этих контактов.
На этой странице можно более подробно узнать о самом разъеме DVI и его параметрах.
Нумерация контактов в разъеме DVI:
Распиновка разъема в зависимости от вида передаваемых данных: аналог, цифра, комбинированный.
Какие сигналы по каким контактам dvi разъема передаются:
| Pin | Signal | |
|---|---|---|
| 1 | T.M.D.S DATA 2- | Передача видеосигнала, 2 пара |
| 2 | T.M.D.S DATA 2+ | |
| 3 | T.M.D.S DATA 2/4 SHIELD | Экран 2/4 пары |
| 4 | T.M.D.S DATA 4- | Передача видеосигнала, 4 пара |
| 5 | T.M.D.S DATA 4+ | |
| 6 | DDC CLOCK | Тактовая частота передачи данных DDC |
| 7 | DDC DATA | Передача данных DDC |
| 8 | ANALOG VERT. SYNC | Аналоговая вертикальная синхронизация |
| 9 | T.M.D.S DATA 1- | Передача видеосигнала, 1 пара |
| 10 | T.M.D.S DATA 1+ | |
| 11 | T.M.D.S DATA 1/3 SHIELD | Экран 1/3 пары |
| 12 | T.M.D.S DATA 3- | Передача видеосигнала, 3 пара |
| 13 | T.M.D.S DATA 3+ | |
| 14 | +5V POWER | Питание +5 В |
| 15 | GND | Общий |
| 16 | HOT PLUG DETECT | Детектор подключения «на лету» |
| 17 | T.M.D.S DATA 0- | Передача видеосигнала, 0 пара |
| 18 | T.M.D.S DATA 0+ | |
| 19 | T.M.D.S DATA 0/5 SHIELD | Экран 0/5 пары |
| 20 | T.M.D.S DATA 5- | Передача видеосигнала, 5 пара |
| 21 | T. M.D.S DATA 5+ | |
| 22 | T.M.D.S CLOCK SHIELD | Экран пары тактовой частоты видеосигнала |
| 23 | T.M.D.S CLOCK+ | Тактовая частота видеосигнала |
| 24 | T.M.D.S CLOCK- | |
| C1 | ANALOG RED | Аналоговый красный |
| C2 | ANALOG GREEN | Аналоговый зеленый |
| C3 | ANALOG BLUE | Аналоговый синий |
| C4 | ANALOG HORZ SYNC | Аналоговая горизонтальная синхронизация |
| C5 | ANALOG GROUND | Аналоговая земля |
DDC = Display Data Channel. T.M.D.S. = Transition Minimized Differential Signal.
Распиновка и назначение контактов при соединении DVI и HDMI:
Вариант 1
| HDMI Pin | Signal | Wire | DVI-D Pin |
|---|---|---|---|
| 1 | TMDS Data2+ | A | 2 |
| 2 | TMDS Data2 Shield | B | 3 |
| 3 | TMDS Data2- | A | 1 |
| 4 | TMDS Data1+ | A | 10 |
| 5 | TMDS Data1 Shield | B | 11 |
| 6 | TMDS Data1- | A | 9 |
| 7 | TMDS Data0+ | A | 18 |
| 8 | TMDS Data0 Shield | B | 19 |
| 9 | TMDS Data0- | A | 17 |
| 10 | TMDS Clock+ | A | 23 |
| 11 | TMDS Clock Shield | B | 22 |
| 12 | TMDS Clock- | A | 24 |
| 13 | CEC | N. C. | N.C. |
| 14 | Reserved | N.C. | N.C. |
| 15 | SCL | C | 6 |
| 16 | DDC | C | 7 |
| 17 | DDC/CEC Ground | D | 15 |
| 18 | +5V | 5V | 14 |
| 19 | Hot Plug Detect | C | 16 |
Вариант 2
| HDMI Pin | Signal | Wire | DVI-D Pin |
| 1 | TMDS Data2+ | A | 2 |
| 2 | TMDS Data2 Shield | B | 3 |
| 3 | TMDS Data2- | A | 1 |
| 4 | TMDS Data1+ | A | 10 |
| 5 | TMDS Data1 Shield | B | 11 |
| 6 | TMDS Data1- | A | 9 |
| 7 | TMDS Data0+ | A | 18 |
| 8 | TMDS Data0 Shield | B | 19 |
| 9 | TMDS Data0- | A | 17 |
| 10 | TMDS Clock+ | A | 23 |
| 11 | TMDS Clock Shield | B | 22 |
| 12 | TMDS Clock- | A | 24 |
| 13 | TMDS Data5+ | A | 21 |
| 14 | TMDS Data5 Shield | B | 19 |
| 15 | TMDS Data5- | A | 20 |
| 16 | TMDS Data4+ | A | 5 |
| 17 | TMDS Data4 Shield | B | 3 |
| 18 | TMDS Data4- | A | 4 |
| 19 | TMDS Data3+ | A | 13 |
| 20 | TMDS Data3 Shield | B | 11 |
| 21 | TMDS Data3- | A | 12 |
| 25 | SCL | C | 6 |
| 26 | DDC | C | 7 |
| 27 | DDC/CEC Ground | D | 15 |
| 28 | +5V | 5V | 14 |
| 29 | Hot Plug Detect | C | 16 |
Другие контакты разъемов не используются.
Соединение разъемов DVI с HDMI по контактам:
HDMI и DVI » Electronics Notes
DVI был очень популярным видеоформатом для многих компьютеров и дисплеев — в настоящее время преобладает HDMI, и требуется преобразование HDMI в DVI, часто с кабелем или преобразователем.
Технология HDMI Включает:
HDMI — основы
версии HDMI
разъемы HDMI
Распиновка/контактные соединения
Кабели HDMI
USB C к HDMI
HDMI и DVI
Переключатель HDMI, разветвитель и матрица — отличия
Удлинители HDMI
Повторители HDMI
Основные продукты HDMI
HDMI и DVI являются широко доступными стандартами, и многие компьютеры, мониторы, проекторы и т. д. могут иметь один стандарт, а не другой, и часто бывают случаи, когда необходимо обеспечить интерфейс между одним устройством, использующим HDMI, и другим, только ДВИ.
С таким количеством доступных аудио/видео интерфейсов проблемы такого типа возникают все чаще.
К счастью, интерфейсы на компьютерах и т.п. очень легко адаптируются и способны эмулировать различные стандарты, поэтому использование кабеля с одним стандартом на одном конце и другим стандартом на другом можно легко согласовать с правильным кабелем.
К счастью, HDMI-DVI и DVI-HDMI не проблема.
Одним из больших преимуществ подключения HDMI к DVI и обратно является то, что DVI представляет собой цифровой сигнал в том же формате, что и видеочасть HDMI, просто он не передает аудиосигнал, как это делает HDMI. Большая разница в том, что разъемы совершенно разные.
Что такое DVI
СтандартDVI для цифрового визуального интерфейса, и он обеспечивает практически тот же формат видео, что и HDMI, но не обеспечивает звук. Это делает переход между видео HDMI и видео DVI очень простым.
Частично это объясняется тем, что DVI был разработан до HDMI, а HDMI использовал элементы цифрового видео стандарта DVI, поскольку они работали хорошо.
При просмотре интерфейсов DVI можно увидеть различные суффиксы, которые могут показаться запутанными, хотя различия довольно очевидны.
DVI-A: Интерфейс DVI-A передает только аналоговые данные и предназначен для использования только со старыми аналоговыми дисплеями.
DVI-D: Разъем DVI-D на графической карте передает только цифровой сигнал.
DVI-I : Разъем DVI-I может передавать цифровой сигнал, как и DVI-D для современных дисплеев, но он также имеет аналоговый сигнал, который можно использовать для более старых дисплеев, таких как ЭЛТ-монитор, но для подключения другого разъема необходим адаптер DVI-VGA.
Еще больше усложняет ситуацию то, что существуют различные типы разъемов DVI, зависящие от используемой версии DVI. Это может затруднить преобразование DVI в HDMI.
Обычно интерфейсные кабели и адаптеры HDMI-DVI используют вариант DVI-D, поскольку оба являются цифровыми форматами.
Стандарт DVI не включает звук, тогда как HDMI включает звук, который кодируется вместе с видео с использованием того же набора проводов.
Это означает, что можно передавать звук по кабелю DVI. Также обнаружено, что компьютеры будут включать звук в случае использования адаптера DVI-to-HDMI. Стоит проверить спецификации.
Как купить адаптер или кабель DVI-HDMI.
ПереходыHDMI-DI или DVI-HDMI очень легко найти. Они широко доступны и очень дешевы для покупки.
Перед покупкой стоит проверить несколько моментов, чтобы купить лучший вариант.
Кабель или адаптер: В первую очередь необходимо выбрать кабель адаптера с разъемом DVI на одном конце и разъемом HDMI на другом или требуется небольшой адаптер, к которому подключается кабель, например разъем HDMI. провод подключен, а другой конец подключен прямо к разъему DVI. Доступны различные варианты, поэтому лучше рассмотреть то, что действительно необходимо. Если кабель HDMI уже доступен, то адаптер может быть хорошим вариантом, если нет, то лучшим вариантом может быть провод, поскольку он также сэкономит на покупке кабеля HDMI.
Типы разъемов: Особенно важно, особенно для адаптеров, наличие разъемов нужного пола, поскольку адаптеры доступны для различных комбинаций разъемов. Внимательно проверьте, чтобы пол разъема соответствовал тому, как он будет использоваться.
Для кабелей это, как правило, менее важно, поскольку они используются для непосредственного соединения двух элементов, оба из которых будут иметь стандартные разъемы
Стандарт DVI намного старше стандарта HDMI, и он, скорее всего, исчезнет задолго до стандарта HDMI, который постоянно обновляется для соответствия последним требованиям. Однако будет очень много случаев, когда оборудование HDMI должно взаимодействовать с другим оборудованием, имеющим только интерфейс DVI. Соответственно, кабели и адаптеры DVI-HDMI будут необходимы еще много лет.
Другие аудио-видео темы:
HDMI
СКАРТ
Громкоговоритель
Наушники и наушники
микрофоны
УКВ FM-радио
RDS-данные
Цифровое радио
DVB-телевидение
Возврат в меню Аудио/Видео.
. .
Знакомство с переходным кабелем HDMI-DVI (HDMI-DVI)
- Миниинструмент
- Вики-библиотека MiniTool
- Введение в HDMI-DVI (кабель-адаптер HDMI-DVI)
HDMI-DVI
Мультимедийный интерфейс высокой четкости (HDMI) — это отраслевой стандарт для передачи несжатых цифровых данных, предоставления видео (особенно высокого разрешения) и представления мелких высококонтрастных деталей (например, текста) в высоком качестве.
Цифровой визуальный интерфейс (DVI) — это стандарт видеоинтерфейса, обеспечивающий высококачественную передачу на цифровые устройства отображения, такие как компьютерные ЖК-мониторы с плоским экраном и цифровые проекторы.
И HDMI, и DVI имеют 19 контактов, но HDMI может обрабатывать видео и восемь аудиоканалов, а DVI используется только для видео. Таким образом, возможно, вам нужен кабель HDMI-DVI (кабель DVI-HDMI). Теперь продолжайте читать этот пост от MiniTool, чтобы получить больше информации о кабеле HDMI-DVI.
Переходный кабель HDMI-DVI
Кабели DVI-HDMI и HDMI-DVI обеспечивают совместимость с видео. Адаптерный кабель AmazonBasics HDMI-DVI соответствует последнему стандарту HDMI и поддерживает соотношение сторон 21:9 для широкоугольного кинотеатрального видео. Есть некоторая основная информация о нем.
- Включает 6-футовый кабель.
- Сетчатая куртка обеспечивает дополнительный уровень защиты; CL2 для жилых зданий.
- Идеально подходит для игр с устройства на HDTV, домашних кинотеатров и т. д.
- Размеры кабеля: 72 x 1,6 x 0,6 дюйма.
- Гибкий кабель адаптирует выход DVI к входу HDMI.
- Позолоченные разъемы для оптимальной проводимости.
Совет:
1. Если вы столкнулись с проблемой, что звук HDMI не работает, вы можете прочитать этот пост — Звук HDMI не работает? Вот решения, которые вы не можете пропустить, чтобы найти способы исправить это.
2. Если порт HDMI не работает, этот пост — Порт HDMI не работает в Windows 10? Вот как это исправить может помочь вам избавиться от проблемы.
Для чего используется переходной кабель DVI-HDMI?
Другой кабель адаптера HDMI имеет разные функции, есть еще один кабель адаптера HDMI — адаптер USB-HDMI. Если вы хотите узнать это, вы можете нажать на ссылку. Вот для чего используется преобразователь DVI в HDMI?
Этот тип переходного кабеля используется для подключения устройств с поддержкой DVI (ноутбуки, компьютеры, планшеты) к HDTV. Он идеально подходит для высокоскоростной потоковой передачи, просмотра и обмена различными медиафайлами с семьей и друзьями. Но вы должны заметить, что этот тип кабеля передает видео, а не аудио.
Помимо того, что кабель-адаптер HDMI-DVI не поддерживает звук, он выполняет функции высокоскоростного кабеля HDMI, что позволяет легко наслаждаться серьезными играми, домашним кинотеатром и многим другим. Дополнительная сетчатая оболочка кабеля обеспечивает дополнительный уровень защиты обычной оболочки кабеля и, в конечном счете, внутреннего кабеля, а также повышает устойчивость к порезам.
Кабель КЛ2 соответствует требованиям пожарной безопасности, поэтому его можно использовать внутри или сквозь стены жилых домов.
Как использовать кабель DVI-HDMI для подключения телевизора
Затем я расскажу, как подключить телевизор с помощью кабеля DVI-HDMI. Если вам нужно это сделать, вы можете выполнить следующие шаги.
Шаг 1. Выключите телевизор/дисплей и цифровой развлекательный центр HP.
Шаг 2: Подсоедините разъем DVI переходного кабеля DVI-HDMI к выходному разъему DVI o.
Шаг 3: Подсоедините разъем HDMI переходного кабеля DVI-HDMI к входному разъему HDMI на задней панели телевизора.
Шаг 4: Подсоедините аудиокабель и включите телевизор.
Шаг 5: Установите вход телевизора.
Что выбрать: вилку или розетку для телевизора
Возможно, вы запутались, выбирая вилку или розетку для вашего телевизора. На самом деле рекомендуется проверить порты, чтобы определить, какой разъем вам нужен, прежде чем покупать кабель-переходник DVI в HDMI.
