Распиновка джека наушников: Распиновка штекера и гнезда на 3.5 мм под наушники с микрофоном

типы, область применения, распиновка, схемы

Несмотря на то что производители стараются выпускать максимально качественную продукцию, порой можно заметить возникновения различных дефектов. Чаще всего, из-за постоянных сгибов, пользователь сталкивается с искажением звука. Таким образом, рекомендуется перепаивать разъём. А как это сделать — будет рассказано в данной статье. Кроме этого, разберём вопрос, как делается распайка, в зависимости от модели оборудования.

Содержание статьи

  • Типы штекеров и область применения
  • Распиновка штекера наушников с микрофоном
  • Схемы распиновки по производителям
    • Распиновка аудио Apple
    • Распиновки аудио Lenovo
    • Распиновки Джека наушников Samsung

Типы штекеров и область применения

Классификаций существует несколько и все они различают по разным критериям. Что касается диаметра поверхности, то можно выделить следующие виды:

  • Мини — Джеку присущ параметр в 3,5 миллиметра. Зачастую они используются непосредственно для подключения персонального компьютера или же телевизора.
  • Микро — Джек имеет 2,5 мм. С его помощью можно присоединить как сотовый телефон, так и плеер — то есть небольшие устройства.
  • Большой Джек со значением 6,35 считается наиболее подходящим для профессиональной техники. Это могут быть различные усилители, электромузыкальные инструменты и даже обычные микрофоны.

Если говорить про количество выходов, то стоит упомянуть ниже представленные изделия:

  • TS предполагает передачу сигнала несимметричного типа.
  • TS S может уже передавать и симметричные сигналы.
  • TRRS сразу представляют как видео, так и аудиоинформацию. Применяются чаще всего в современных изобретениях.
  • TRRRS не такой распространённый как предыдущие представители. Его можно использовать для осуществления работоспособности двух микрофонов производителей Sony и Xperia.

ВАЖНО. Не стоит забывать про типологию гнёзд. Бывают обычные и приборы с переключателями.

Распиновка штекера наушников с микрофоном

Важно не путать обычную конструкцию с гарнитурой. Второй из названных вариантов отличается от первого наличием гарнитуры. Таким образом, и схема будет, соответственно, различная. Разница заключается исключительно в месте положения тех или иных контактов. Так что достаточно будет всего лишь поменять две части друг с другом. Существует два стандарта:

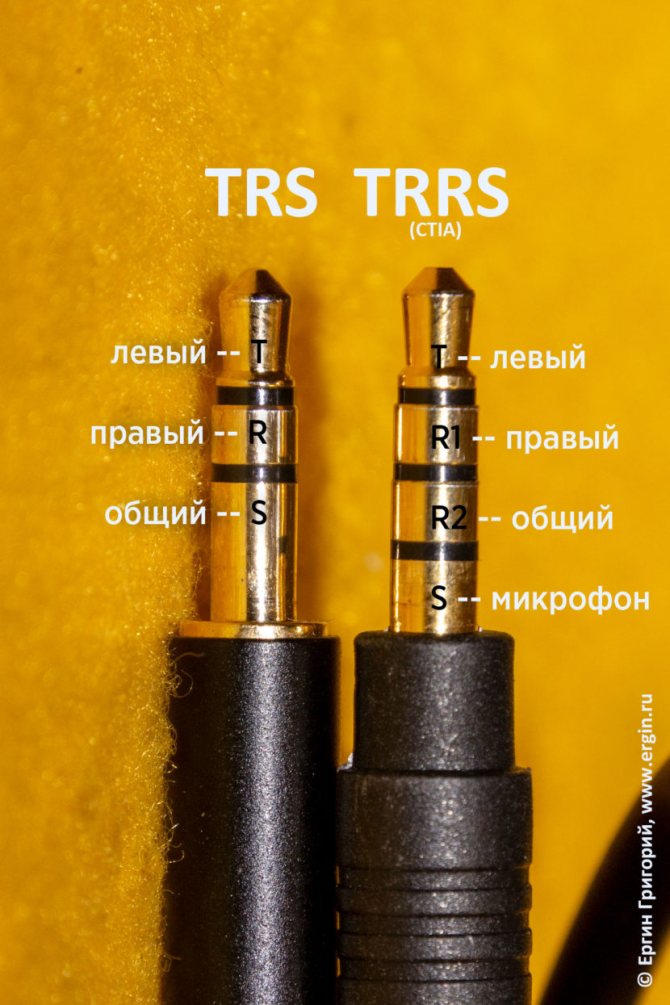

  1. TRRS CTIA — популярная категория, которая применяется в большинстве всех смартфонов. Если рассматривать сверху вниз штекер, то контакты будут идти в следующей последовательности: левый канал, правый, общий и микрофон.
  2. Следующие представитель — TRRS OMPT — считается не таким новым, как предыдущем, но также подвергается к эксплуатации. Зачастую используется в моделях телефона Nokia. Комбинация практически такая же, однако, стоит поменять местами последние два аспекта: вместо микрофона находится общий канал.

Схемы распиновки по производителям

Для начала следует понимать, какие оттенки имеют те или иные провода, чтобы в дальнейшем не запутаться. Конечно, это зависит от модели устройства, однако, выявлены наиболее популярные случаи. Итак, левый канал часто представляют в белом, зелёном или в синем цвете. Правый всего красный. Если светлый цвет был ранее задействован, то общее изделие маркируют медным.

СПРАВКА. Но некоторые разработчики отличаются от других не только по цветовой маркировке, но и по предоставлению порядка типа сигнала. Следовательно, разберём самые распространённые варианты исполнения.

Распиновка аудио Apple

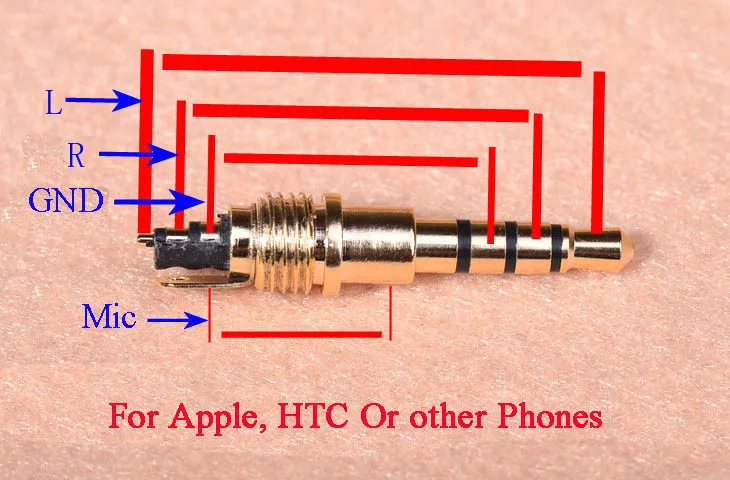

Итак, для таких конструкций подходит следующая последовательность:

  1. Левый.
  2. Правый.
  3. Земля.
  4. Аудио.

Однако важно понимать, что предназначен не для всех представителей Apple. Только для таких устройств, как iPod Nano, handsfree.

Распиновки аудио Lenovo

Для названного производителя присуща в принципе аналогичный порядок:

  1. Левый.
  2. Правый.
  3. Общий.
  4. Микрофон.

Предполагается для версий ноутбука Notebook audio: Thinkpad Edge.

Распиновки Джека наушников Samsung

Что касается данной модели, так это:

  1. Левый канал для воспроизведения аудио.
  2. Правый с таким же функционалом.
  3. Общий.
  4. Видеосигнал.

Сюда входит достаточное количество версий сотового телефона.

ВНИМАНИЕ! Некоторые конструкцию могут различаться: массовый контакт меняется с другими местами.

Следовательно, обладая специальными знаниями, вполне можно самостоятельно разобраться с той или иной проблемой с помощью распаивания разъёма. Тем самым не обращаясь к специалистам.

Джек 3 5 распайка

Бывают случаи, когда приходится делать распиновку наушников. Например, устройство работает некачественно, и провод нужно распаять, чтобы найти причину. Провода, идущие к различным частям устройства позванивают, используя тестер. В первую очередь ищем те, которые идут к динамикам:. Схема распинвоки будет отличаться, в зависимости от модели наушников. Чаще всего, штекеры состоят из двух, трех или четырех частей, каждая из которых отвечает за передачу определенных сигналов.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Ремонт штекера наушников 3,5 мм (mini-jack) — пайка + распиновка
  • Jack 3 5 распайка
  • Распиновка наушников с микрофоном
  • Правильная распиновка штекера jack 3. 5
  • Распайка 3.5 jack
  • Разборные 4-контактные 3.5мм аудио штекеры для ремонта наушников

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самостоятельный ремонт наушников , установка штекера «Sennheiser» Jack 3.5

Ремонт штекера наушников 3,5 мм (mini-jack) — пайка + распиновка


Наверное такое бывает у всех, когда мы слушаем музыку мы ложем сотку в карман джинсов и идем по своим делам. Со временем от постоянных сгибов провода и штекера у нас начнётся разбалтываться разъем, что самое страшное, так как его замена стоит не дёшева или ломаются места спайки отходить пайка или надламываются проводки штекера.

Если у вас такие симптомы, то можно перепаять разъем самостоятельно практически без опыта работы с паяльником. Вставите в разъём рабочие наушники и включите музыку. Если в работающих наушниках музыка не играет, то у вас сломался разъём. Также если слышно шипение при шевелении штекер, то это значит что скоро может выйдет из строя разъём.

Самостоятельно перепаять разъем можно даже без большого опыта работы с паяльником. Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в основном она используется на старых телефонах и в телефонах некоторых производителей.

Различаются они тем, что контакты микрофона и земли поменяны местами. Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона поменять их местами.

Нам понадобится ножик, паяльник, припой, канифоль отрезаем см провода от штекера, убираем всю изоляцию со штекера на всякий случай запомните последовательность проводов по цветам иногда они отличаются. Зачистите провода и запаяете к 3. Советую место пайки залить горячим клеем термоклей и сжать термоусадкой, так соединение прослужит значительно дольше. Провода будет паяться плохо, но советую дольше прогревать, и у вас все получится. Также смотрите Распиновка USB провода.

En principio todos y cada uno de los conciertos son Evening With. Доброго времени суток. Считаю что такой видос можно было и не выкладывать. Так как кроме музыки и ритмичного подергивания руками, нет никакой полезной информации. Вы наверное забыли для чего выкладывали это видео. Вы наверное хотели рассказать какая правильная распиновка по цветам проводов, но случайно забыли и увлеклись танцами рук. За танец руками и пальцами ставлю лайк.

Ваш e-mail не будет опубликован. Четверг, Октябрь 10, Михаил Январь 18, Ноябрь 8, Статьи , Техника 5. Содержание: 1 Распиновка штекера 3. Ремонт наушников своими руками. Распиновка USB штекера. Как сделать дефрагментацию диска Windows 7. Михаил Закончил техникум по специальности разработка систем галактического полива томатов. Работал главным поваром по разработки водопроводного канала между Сахарой и Южным полюсом. Имею богатый жизненный опыт, могу Вам помочь советом, С уважением, Мишка.

Похожие записи. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.


Jack 3 5 распайка

Практически каждая пара наушников со временем начинает рваться. Иногда купить новый аксессуар не вариант, так как прошлые были дорогими и довольно качественными. В этом случае можно попробовать восстановить их. Однако нужно знать, как припаять штекер правильно. Все провода наушников разделены по цветам. Но нельзя обойтись без знания правильной распиновки, так как у каждого разъема она своя. Вот все виды разъемов, их основные особенности и распиновки.

Схема распайки проводов 3,5 мм на 4 контакта, распиновка по цветам, перепайка соединения и замена джека. Как поменять штекер на.

Распиновка наушников с микрофоном

Выводы на разъемах наушников расположены определенным образом. Для того чтобы отремонтировать неисправную гарнитуру, надо знать распиновку наушников, или схему соединения проводов, которая выполняется в соответствии с принятыми стандартами. Чтобы передать звук в формате аналогового сигнала, в мобильных устройствах, музыкальных центрах, телевизорах, ПК и другой аппаратуре существуют специальные гнезда, куда подсоединяется штекер наушников. Наиболее употребительный — разъем Jack, применяется в различных габаритах в зависимости от области использования. Дополнительная информация. Существует еще один размер — Jack 5,33 мм. Он применяется для микрофонов авиационного шлема. Когда встает вопрос, как спаять провода наушников, прежде всего, надо ознакомиться со схемой их распиновки. У разъемов с обозначениями TRS :.

Правильная распиновка штекера jack 3.5

Наушники подключаются к штекеру проводами. Для того чтобы при ремонте мастер их не перепутал, изоляция на жилах разного цвета, и подключаются они по определённым стандартам. Обычно головные телефоны подключаются штыревым штекером. Это значит, что диаметр штыря —3,5 мм.

К тому же я расскажу, как правильно выбрать такой штекер, ну и конечно же, вы узнаете, какая должна быть правильная распиновка jack 3.

Распайка 3.5 jack

Наверное такое бывает у всех, когда мы слушаем музыку мы ложем сотку в карман джинсов и идем по своим делам. Со временем от постоянных сгибов провода и штекера у нас начнётся разбалтываться разъем, что самое страшное, так как его замена стоит не дёшева или ломаются места спайки отходить пайка или надламываются проводки штекера. Если у вас такие симптомы, то можно перепаять разъем самостоятельно практически без опыта работы с паяльником. Вставите в разъём рабочие наушники и включите музыку. Если в работающих наушниках музыка не играет, то у вас сломался разъём.

Разборные 4-контактные 3.5мм аудио штекеры для ремонта наушников

В данной статье описан ремонт штекера наушников внутриканальных , с поломкой переломом провода в районе трехпинового штекера 3,5 миллиметрового миниджека. Методы пайки и заменты 3. Поговорим о распиновке контактов на примере штекера mini-jack 3,5 мм, так как он является самым популярным среди наушников. Схема распиновки контактов, на micro-jack 2,5 мм, будет аналогичной. Черные либо иного цвета разделители между пинами является пластмасса изолятора которая не дает замыканию между контактами штекера. Примеры распиновки показаны на картинке ниже. Встречается редко. В основном используется для подключения микрофонов а так же в старых радио в выходах под наушники.

Блог пользователя Fantic88 на DRIVE2. Всем привет, редко получается выкладывать записи, но в данном случае, меня сподвигло отсутствие толковой.

У каждого современного человека есть хотя бы одни наушники или даже несколько. Этот аксессуар позволяет слушать музыку, смотреть фильмы или другие видео так, чтобы воспроизводимая аудиодорожка не была слышна окружающим. Кроме того, это отличный способ общаться с родственниками, проживающими за сотни километров, с помощью Скайпа или других подобных программ.

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить распайка 3,5 jack и подобные товары, мы предлагаем вам 22, позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «распайка 3,5 jack», Применение может варьироваться в весьма широком диапазоне, есть Другое , Освещение , Аудио и видео, и каких только еще нет.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.

China Jack 3. Кабель Jack3. Читать: izzylaif. Один разъём гнездо для наушников и микрофона. Ремонт наушников. Проверка разъёма для наушников с микрофоном и ремонт гарнитуры к смартфону из Китая. Штекер 3 5mm jack 4 pin — ali.

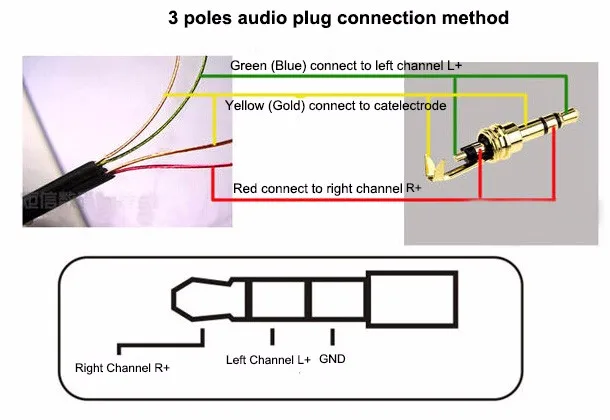

Если оторвались провода от штекера у наушников, то они припаиваются обратно по определённым правилам. О том, какой должна быть распайка распиновка проводов, рассказывается в этой статье. При обрыве кабеля, а также в других случаях, необходимо определить, какие провода соединяются с наушниками, микрофоном и кнопками управления. Есть определённые стандарты цвета проводов, которых придерживаются производители, хотя они могут нарушаться:.


разъемы и контакты для наушников / распиновка для DIY

Так что, как вы уже, наверное, заметили, производители наушников не очень хорошо относятся к стандартизации разъемов для использования с наушниками и усилителями, до абсурда. Я попытаюсь задокументировать большинство различных схем контактов разъема для наушников, также известных как распиновка, в одном месте, чтобы вам не пришлось рвать на себе волосы, отслеживая их. Если вам нужен кабель с любым из указанных ниже разъемов, обратитесь в Zynsonix Audio.

2,5-мм TS с узкими плечами изначально был создан для использования с чашками для наушников Sennheiser HD700, но теперь он также был адаптирован для Oppo PM-1, Oppo PM-2 и потенциально может использоваться с HiFiMan 400S, HE-560, HE-1000 и Edition X, поскольку стандартный TRS не использует кольцо (R). Наконечник используется для сигнала/положительного, а втулка заземлена/отрицательного.

Рекомендации: Лучшее, что я нашел, — это небрендированные/универсальные разъемы с позолоченным разъемом, хромированным корпусом и «длинными плечами», как показано на рисунке выше. Другие пластиковые/никелированные штекеры не советую.


____________________________________________________________

Цифровой медиаплеер HiFiMan HM-801 и наушники Oppo PM-3 (сбалансированные) соответствуют этой уникальной конфигурации с использованием 2,5-мм TRRS. Наконечник левый положительный (+), кольцо, ближайшее к наконечнику, положительное правое (+), кольцо, ближайшее к гильзе, левое отрицательное (L-), а гильза правое отрицательное (R-). Купите себе хороший кабель послепродажного обслуживания, используя TRRS от Zynsonix Audio.

                     ____________________________________________________________________________

Разъем 3,5 мм (также известный как мини-разъем) — самый распространенный штекер, используемый для портативного аудио. Наконечник — левый сигнал (L), кольцо — правый сигнал (R), а втулка — заземление (G).

HiFiMan теперь использует разъемы 3,5 мм для некоторых своих наушников, а также для HE-560 v3, просто чтобы держать нас всех в напряжении. Я не проверял стандартный кабель для 560 v3, но использование наконечника для положительного и подключение кольца и земли к отрицательному работает отлично. Вероятно, они не используют кольцо, как в предыдущих проектах.

Рекомендации: Существует множество отличных вариантов от Switchcraft, Canare, Oyaide, ViaBlue, Amphenol и других:

Amphenol K Series:  Отличная цена, а также версия с удлиненным стержнем для использования с чехлами для телефонов.
Canare F12:  Идеально подходит, если вы используете толстый кабель благодаря большому корпусу, но немного тяжеловат и может не подойти к некоторым устройствам из-за размера.
Furutech FT-735 (R): Лично я избегаю этого покрытого родием 3,5 мм, шлифованная гильза не принимает припой даже при высоких температурах по моему опыту, и у меня была одна, где наконечник отломился.
Neutrik REAN NYS231: Чуть меньше, чем Switchcraft, по моему скромному мнению, не так хорошо сделан, но дешев и работает. Если у вас есть шанс, перейдите на Amphenol K Series.
Oyaide : На мой взгляд, цена немного завышена, но вариант с длинным стержнем — один из немногих известных мне разъемов, к которым подходят наушники Ultrasone.
Серия Switchcraft 35 HD: Прочная вилка среднего размера, изготовленная в США, простая в использовании. Версия с прямым углом очень прочная. Если вы заказываете тонну прямоугольных версий, обязательно протестируйте их перед использованием… в редких случаях вы можете столкнуться с браком (по моему опыту).
ViaBlue T6s: Если вы ищете аудио украшения, это утолит ваш зуд. Система снятия натяжения немного неудобна с установочными винтами и пластиковыми кольцами разного размера, в остальном она относительно проста в использовании. Есть два размера, маленький и обычный.


_____________________________________________________________



3,5-мм TRRS имеет довольно много применений:

iPhone и многие другие мобильные телефоны: Наконечник — левый сигнал (L), ближайшее к наконечнику кольцо — правый сигнал (R), гильза заземляется (G), а гильза служит для подключения микрофона.

Наушники Oppo PM-3:  Используется для балансного соединения чашки для Oppo PM-3. Согласно Oppo, наконечник имеет обозначение L+, кольцо, ближайшее к наконечнику, – R+, кольцо, ближайшее к втулке, – L-, а втулка – R-

Hifiman HM-901: . наконечник — R+, кольцо, ближайшее к гильзе, — L-, а гильза — R-. — и гильза Р-

Custom Red Wine Audio может иметь этот разъем: RWAK240, RWAK380 и MZAK240

Цифровое соединение JH Jh4A. гильза заточена как для аналогового, так и для цифрового.


____________________________________________________________


Пусть Sony придумает какой-нибудь странный формат, который еще больше запутает рынок 😉 #Beta. Честно говоря, мне очень нравится этот разъем. С ним легче работать, чем с крошечным 2,5-миллиметровым TRRS, и с меньшей вероятностью он сломается в домкрате из-за дополнительного обхвата. Я по-прежнему считаю, что идеальный разъем должен блокироваться штифтами, такими как мини-XLR, а не натяжением пружины, как в этом TRRRS, но, поскольку он, вероятно, будет использоваться только с DAP более высокого уровня, гнезда до сих пор были высокого качества и не не кажется предрасположенным к провалу с течением времени.

Я еще не видел, чтобы заземляющая втулка использовалась для чего-либо, но с наконечника соединения левого положительного сигнала (L+), левого отрицательного сигнала (L-), правого положительного сигнала (R+) и правого отрицательного сигнала ( Р-).

____________________________________________________________



1/4″ TRS (или 6,25 мм TRS для метрических людей) — самый распространенный штекер для домашних/студийных наушников. Наконечник — левый сигнал (L), кольцо — правый сигнал (R ), а втулка отшлифована (G).

Рекомендации:  Я считаю, что Neutrik NP3C-BAG — это отличный вариант разъема 1/4 дюйма, а Furutech FP-704 (G) — отличный выбор, если вы хотите потратить еще несколько долларов.

________________________________________________________________


Мини-XLR стал довольно популярным на рынке наушников, поскольку он относительно небольшой, фиксируется на месте, а соединения более надежны, чем обычные TRS.3-контактный мини-XLR обычно используется AKG для своих K- 240S, K271 MKII, K701, K702, K712 и другие производные от K701, такие как Quincy Jones Q701. Контакты помечены почти на всех разъемах mini XLR, хотя вам, возможно, придется посмотреть на них при свете, чтобы их увидеть.0003

Для стандартной проводки AKG контакт 1 — заземление, контакт 2 — правый сигнал, а контакт 3 — левый сигнал.

Рекомендации: Проверенным и надежным является Switchcraft TA-3, однако я предпочитаю модели REAN RT3FC и RTCMC по той же цене, поскольку они кажутся немного более прочными и имеют два разных размера компенсатора натяжения в зависимости от размера вашего провода. Furutech FT-610 похож на Switchcraft, но имеет более качественные разъемы с родиевым покрытием и выглядит немного симпатичнее. В итоге, если вам нужно лучшее из доступного, выбирайте Furutech, а если вам нужно лучшее соотношение цены и качества, выбирайте REAN.


_____________________________________________________________



XLR стандартного размера используется для нескольких различных приложений. В качестве аудио межсоединения контакт 1 — это земля, контакт 2 — положительный сигнал, а контакт 3 — отрицательный сигнал. Вы заметите, что у большинства XLR контакты обозначены цифрами 1, 2 и 3, если вы посмотрите достаточно внимательно.

Рекомендации:  Серия Neutrik XX — отличное решение. Мне также нравится солидный вес и ощущение серии Switchcraft AAA, и они состоят из двух частей, поэтому их немного легче собрать. Если вам нужна сверхнадежность и у вас есть еще пара лишних долларов, серия Furutech FP — хороший выбор.

_____________________________________________________________


Компания Headroom первоначально представила свой первый сбалансированный усилитель для наушников в двойной 3-контактной конфигурации (я полагаю, если кто-то захочет иметь моноблоки для наушников в будущем), однако 4-контактный XLR оказался более удобным, поскольку он проще, менее громоздкая реализация. Вы заметите, что у большинства XLR контакты помечены, если вы посмотрите достаточно внимательно. Контакт 1 — L+ (левый положительный), контакт 2 — L- (левый отрицательный), контакт 3 — R+ (правый положительный), контакт 4 — R- (правый отрицательный). Почти все балансные усилители для наушников используют эту конфигурацию, а также легендарный AKG K1000.

Рекомендации:  Здесь повторяются те же рекомендации, что и для 3-контактных разъемов XLR: Neutrik серии XX — отличное соотношение цены и качества. Мне также нравится солидный вес и ощущение серии AAA Switchcraft, и они состоят из двух частей, поэтому их немного легче собрать. Furutech также только что выпустила (НАКОНЕЦ!) 4-контактный XLR, FP-705 в 2016 году, который является отличным выбором за несколько дополнительных долларов.

                    ____________________________________________________________________________

Как уже упоминалось выше, компания Headroom впервые представила свой первый балансный усилитель для наушников в двойной 3-контактной конфигурации. Он все еще используется сегодня, однако не так популярен, как конфигурация с 4 контактами. Вы заметите, что у большинства XLR контакты помечены, если вы посмотрите достаточно внимательно. Контакт 1 (обычно земля) не используется для сбалансированных наушников. Контакт 2 используется для положительного сигнала, а контакт 3 — для отрицательного. На этой диаграмме белый провод — левый плюс (+), оранжевый провод — левый минус (-), красный провод — правый плюс (+), а синий провод — правый минус (-).

Рекомендации:  Здесь повторяются те же рекомендации, что и для 3-контактных разъемов XLR: Neutrik серии XX — отличное соотношение цены и качества. Мне также нравится солидный вес и ощущение серии AAA Switchcraft, и они состоят из двух частей, поэтому их немного легче собрать. Если вам нужна сверхнадежность и у вас есть еще пара лишних долларов, серия Furutech FP — хороший выбор. Кроме того, серия Cardas CG — это настоящее услаждение для глаз и популярный выбор моих клиентов.


_____________________________________________________________


Kobiconn Auto IRIS — это странный маленький разъем, обычно используемый с камерами. Они используются в сбалансированных портативных усилителях для наушников Ray Samuels (RSA), таких как Protector и SR-71B, а также в усилителях Centrance GloveAudio A1, HiFi M8 и ALO Rx Mk3 B. Контакт 1 левый положительный (L+), контакт 2 — правый положительный (R+), контакт 3 — левый отрицательный (L-), а контакт 4 — правый отрицательный (R-).

_____________________________________________________________


Штекерный разъем SMC используется для подключения к старым чашкам для наушников HiFiMan и текущим моделям, таким как HE-6. Как видно из распиновки, сигнал — это небольшой центральный контакт, а земля — это текстурированная область на конце разъема. Следует соблюдать осторожность при пайке заземления, так как использование слишком большого количества припоя предотвратит соскальзывание латунной крышки.

______________________________________________________________


Разъем Sennheiser HD имеет два контакта. С первого взгляда сложно заметить, но один больше другого. Больший контакт должен использоваться для заземления/отрицательного, а меньший контакт – для сигнала/положительного.

Рекомендации: Существует всего несколько самодельных разъемов, совместимых с Sennheiser HD265, HD525, HD535, HD545, HD565, HD565 II, HD580, HD600 и HD650. … Cardas и Furutech, Cardas HPSC и Furutech FT-2PS.

Cardas HPSC имеет разумную цену ($16 на момент написания этой статьи), но не идеален для начинающих. Это гибкий литой пластик, в котором не так много места для припайки провода к внутренним контактам, а родий необходимо нагреть достаточно, чтобы припой схватился, но не настолько, чтобы вилка расплавилась. В этом может помочь флюс, и я лично заполняю полость пластиковым затвердевающим клеем для долговечности. Furutech FT-2PS работает немного больше (~ 46 долларов на момент написания этой статьи, но значительно упрощает пайку, разделяя контакты пластиком, имеет внутренний зажим для снятия натяжения, сделан из прочного пластика и выглядит великолепно. Так что лично я бы купил Furutech, если только стоимость не является проблемой.0003

Работа продолжается, и есть еще несколько коннекторов, которые нужно добавить 😉



Мелкий шрифт: Эта страница предназначена только для развлекательных целей и не предназначена для замены или замены того, что производитель заявляет или рекомендует для своего продукта. Zynsonix Audio, LLC не дает никаких гарантий точности приведенной здесь информации и не берет на себя ответственность за ущерб, понесенный лицами, ссылающимися на эту информацию по какой-либо причине.

Zynsonix гарантирует правильность всех работ с кабелями и наушниками, выполненных Zynsonix Audio, LLC, однако не гарантирует работу других организаций, будь то физические или юридические лица, которые используют эту информацию. Ноутбук

. Как наушники+микрофон могут использовать один аудиоразъем?

По разным причинам я кочевал в городе вдали от дома, часто проводя видеоконференции с ноутбука в общественных местах. Фоновый шум раздражает участников встречи, и я могу бороться с этим, отключая и включая звук.

Я начал присматриваться к наушникам с микрофоном. Мне нужно путешествовать налегке, поэтому никаких устройств Bluetooth с батарейным питанием и, чтобы избежать сторонних драйверов на ноутбуке, никаких USB-устройств. Что-то, что использует традиционный аудиовыход и микрофонный вход.

Я был удивлен, обнаружив на Амазоне множество вариантов наушников+микрофон, но у них только один разъем (по крайней мере, на картинках). Как получается, что комбинация наушников и микрофона может использовать только один разъем, а не порты для наушников и микрофона на ноутбуке?
