Как устроена распиновка наушников Apple EarPods. Какие провода отвечают за левый и правый каналы. Как самостоятельно отремонтировать наушники при обрыве провода. Где найти схему распиновки для пайки штекера.
Устройство наушников Apple EarPods
Apple EarPods — это фирменные наушники-вкладыши, поставляемые в комплекте с iPhone и другими устройствами Apple. Они имеют характерный дизайн с удлиненными динамиками, которые удобно располагаются в ушной раковине. В отличие от обычных наушников, EarPods оснащены пультом управления и микрофоном на проводе.
Внутри корпуса EarPods находятся следующие компоненты:
- Динамики (драйверы) для левого и правого каналов
- Микрофон
- Пульт управления с кнопками
- Соединительные провода
- Штекер 3,5 мм для подключения к устройству
Все эти элементы соединены между собой тонкими проводами, которые проходят внутри кабеля наушников. Правильное подключение этих проводов обеспечивает корректную работу EarPods.
Схема распиновки наушников Apple EarPods
Распиновка показывает, как именно подключены провода внутри наушников к штекеру. Для EarPods используется 4-контактный штекер TRRS (Tip-Ring-Ring-Sleeve) с тремя изолирующими кольцами. Вот как распределены контакты:
- Tip (кончик штекера) — левый канал
- Ring 1 (первое кольцо) — правый канал
- Ring 2 (второе кольцо) — общий провод (земля)
- Sleeve (основание штекера) — микрофон

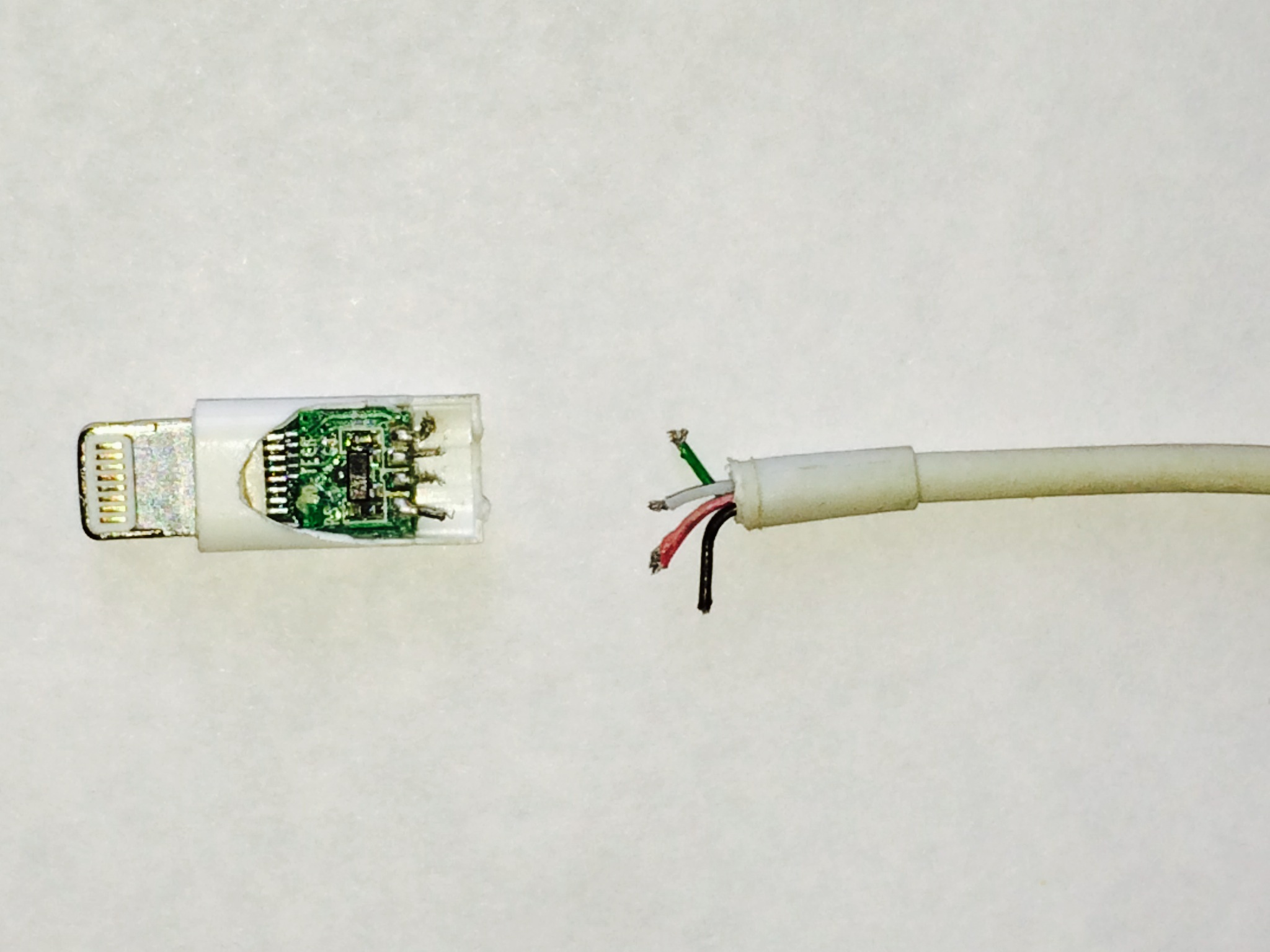

Внутри кабеля EarPods проходит 4 провода разных цветов:
- Красный — левый канал
- Зеленый — правый канал
- Медный (неизолированный) — общий провод
- Белый — микрофон и пульт управления
Почему важно знать распиновку наушников?
Понимание схемы распиновки EarPods может пригодиться в следующих случаях:
- Самостоятельный ремонт наушников при обрыве провода
- Замена неисправного штекера
- Модификация наушников (например, укорачивание провода)
- Подключение EarPods к нестандартным устройствам
Зная правильное соответствие проводов и контактов, можно восстановить работоспособность наушников и избежать покупки новых.
Как починить Apple EarPods при обрыве провода?
Наиболее частая поломка EarPods — это обрыв провода возле штекера или одного из наушников. Если это произошло, наушники можно отремонтировать самостоятельно:
- Определите место обрыва провода
- Аккуратно снимите изоляцию с проводов по обе стороны от обрыва
- Зачистите концы проводов от изоляции
- Соедините провода согласно цветовой схеме распиновки
- Надежно спаяйте провода между собой
- Изолируйте место пайки термоусадочной трубкой или изолентой
При ремонте важно соблюдать соответствие цветов проводов. Неправильное соединение приведет к некорректной работе наушников.
Замена штекера на наушниках Apple EarPods
Если поврежден сам штекер, его можно заменить на новый. Для этого потребуется:
- Новый 4-контактный штекер 3,5 мм
- Паяльник и припой
- Термоусадочная трубка
Порядок замены штекера:
- Отрежьте старый штекер
- Зачистите провода от изоляции на 5-7 мм
- Наденьте на кабель термоусадку
- Припаяйте провода к контактам нового штекера согласно схеме распиновки
- Надвиньте и усадите термоусадочную трубку
При пайке важно не перегреть провода и избежать замыканий между контактами.
Совместимость EarPods с другими устройствами
Хотя EarPods разработаны для техники Apple, их можно использовать и с другими устройствами:
- Смартфоны Android — работают полностью, включая микрофон и пульт
- Ноутбуки — работает звук, микрофон может не определяться
- MP3-плееры — работает только звук
Однако некоторые функции пульта управления могут не поддерживаться на сторонних устройствах. Это связано с различиями в распиновке у разных производителей.
Где найти подробную схему распиновки EarPods?
Детальные схемы распиновки Apple EarPods можно найти:
- На официальном сайте Apple в разделе поддержки
- В технических руководствах по ремонту iPhone
- На специализированных форумах по ремонту техники
- В видео-уроках по ремонту наушников на YouTube
При поиске схемы важно учитывать модель и год выпуска EarPods, так как распиновка может незначительно отличаться в разных версиях.
Преимущества самостоятельного ремонта EarPods
Ремонт наушников Apple EarPods своими руками имеет ряд плюсов:
- Существенная экономия средств по сравнению с покупкой новых
- Возможность быстро восстановить работоспособность
- Приобретение полезных навыков пайки и ремонта электроники
- Продление срока службы наушников
- Уменьшение количества электронных отходов
При наличии базовых навыков работы с паяльником, починка EarPods не представляет особой сложности.
Меры предосторожности при ремонте наушников
Чтобы ремонт прошел успешно и безопасно, соблюдайте следующие правила:
- Используйте защитные очки при работе с паяльником
- Не допускайте перегрева проводов и компонентов
- Работайте в хорошо проветриваемом помещении
- Не касайтесь оголенных проводов под напряжением
- Тщательно изолируйте места пайки
При отсутствии опыта лучше обратиться к специалисту по ремонту наушников.
