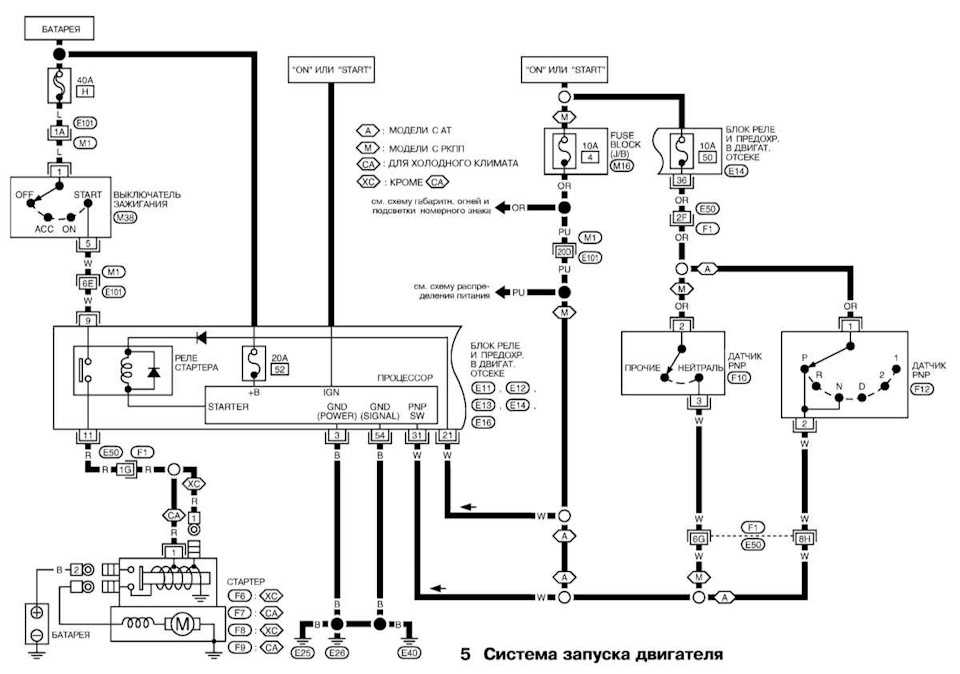

Электросхема пуска двигателя. Электросхема системы пуска двигателя Ford Focus 2: устройство и принцип работы

Как устроена система пуска двигателя Ford Focus 2. Из каких компонентов состоит электрическая схема стартера. Как происходит запуск мотора. На что обратить внимание при диагностике неисправностей.

Основные компоненты системы пуска двигателя Ford Focus 2

Система пуска двигателя Ford Focus 2 поколения состоит из следующих основных элементов:

• Аккумуляторная батарея
• Стартер
• Замок зажигания
• Реле стартера
• Электропроводка

Рассмотрим подробнее назначение и принцип работы каждого из этих компонентов.

Аккумуляторная батарея в системе пуска Ford Focus 2

Аккумуляторная батарея является источником электроэнергии для запуска двигателя. На Ford Focus 2 устанавливаются батареи емкостью 60-70 Ач. При запуске двигателя аккумулятор должен обеспечивать ток до 200-300 А.

Важные характеристики аккумулятора для системы пуска:

• Емкость не менее 60 Ач
• Пусковой ток 500-600 А
• Напряжение 12 В

При разряде батареи ниже 10,5 В запуск двигателя становится невозможным. Поэтому важно следить за состоянием и степенью заряда аккумулятора.

Устройство и принцип работы стартера Ford Focus 2

Стартер представляет собой мощный электродвигатель постоянного тока, который вращает коленчатый вал для запуска двигателя. Основные элементы стартера Ford Focus 2:

• Электродвигатель
• Тяговое реле
• Механизм привода с обгонной муфтой
• Корпус с крышками

При включении зажигания ток подается на тяговое реле, которое втягивает шестерню привода в зацепление с венцом маховика. Одновременно замыкаются силовые контакты, подающие питание на электродвигатель стартера. Якорь стартера начинает вращаться, проворачивая коленвал двигателя.

Замок зажигания в электросхеме пуска Ford Focus 2

Замок зажигания выполняет функцию включения электрических цепей автомобиля и системы пуска двигателя. Основные положения ключа в замке зажигания Ford Focus 2:

• 0 — все выключено
• I — включено зажигание
• II — включены цепи стартера
• III — запуск двигателя

При повороте ключа в положение «Старт» замыкаются контакты в замке зажигания, подавая питание на обмотку реле стартера. Это приводит к включению стартера и запуску двигателя.

Реле стартера: назначение и принцип работы

Реле стартера Ford Focus 2 выполняет функцию силового выключателя, подающего ток большой силы от аккумулятора на стартер. Основные компоненты реле:

• Электромагнитная катушка
• Подвижный якорь
• Силовые контакты

При подаче тока на обмотку реле якорь втягивается, замыкая силовые контакты. Это обеспечивает подачу тока от аккумулятора на стартер. Использование реле позволяет коммутировать большие токи при помощи слаботочных цепей управления.

Электропроводка системы пуска Ford Focus 2

Электропроводка обеспечивает соединение всех компонентов системы пуска. Основные элементы проводки:

• Силовой провод от «+» аккумулятора на стартер
• Провод управления от замка зажигания на реле
• Провод от реле на тяговое реле стартера
• Провод «массы» от «-» аккумулятора на кузов

Важно следить за состоянием проводки и надежностью соединений. Окисление контактов или повреждение изоляции могут привести к сбоям в работе системы пуска двигателя Ford Focus 2.

Принцип работы системы пуска Ford Focus 2

Запуск двигателя Ford Focus 2 происходит в следующей последовательности:

1. Поворот ключа в положение «Старт»
2. Подача питания на обмотку реле стартера
3. Замыкание силовых контактов реле
4. Включение тягового реле стартера
5. Зацепление шестерни привода с венцом маховика
6. Вращение якоря стартера и коленвала двигателя
7. Пуск двигателя

После запуска двигателя ключ возвращается в положение «Зажигание», размыкая цепь стартера. Шестерня привода выходит из зацепления с маховиком за счет обгонной муфты.

Диагностика неисправностей системы пуска Ford Focus 2

При возникновении проблем с запуском двигателя Ford Focus 2 необходимо проверить следующие элементы:

• Заряд и состояние аккумуляторной батареи
• Надежность соединений электропроводки
• Работоспособность замка зажигания
• Исправность реле и контактной группы стартера
• Состояние щеток и коллектора стартера

При отсутствии характерного щелчка включения стартера вероятна неисправность реле или цепей управления. Медленное вращение стартера может быть вызвано разрядом аккумулятора или неисправностью самого стартера.

Техническое обслуживание системы пуска Ford Focus 2

Для поддержания системы пуска Ford Focus 2 в исправном состоянии необходимо выполнять следующие операции:

• Проверка уровня и плотности электролита в батарее
• Очистка клемм аккумулятора от окислов
• Проверка надежности электрических соединений
• Измерение напряжения заряженного аккумулятора
• Проверка работы генератора и регулятора напряжения

Своевременное обслуживание системы пуска позволит избежать проблем с запуском двигателя Ford Focus 2 и продлит срок службы ее компонентов.

VW TOUAREG 2004 — Система санкционирования доступа и пуска двигателя (Kessy) . Электросхемы, Распиновки, Расположения элементов — Электросхемы для автомобилей

Электросхемa VW TOUAREG 2004 — Блок управления системы санкционирования доступа и пуска двигателя — реле электропитания клеммы 15

J329	Реле электропитания клеммы 15
J502	Блок управления системы контроля давления в шинах
J518	Блок управления системы санкц. доступа и пуска двигателя
J682	Реле электропитания, кл. 50
SB6	Предохранитель -6- в блоке предохранителей
SB26	Предохранитель -26- в блоке предохранителей, слева
SB39	Предохранитель -39- в блоке предохранителей, слева
SB41	Предохранитель -41- в блоке предохранителей, слева
SB51	Предохранитель -51- в блоке предохранителей, слева
SD5	Предохранитель -5- в блоке предохранителей
T6u	Разъём, 6-контактный
T16b	Диагностический разъём, 16-контактный, слева под передней панелью
T32h	Разъём, 32-контактный
T81	Разъём, 81-контактный
32	Точка соединения с массой за передней панелью слева
370	Соединение с массой -5- в главном жгуте проводов
376	Соединение с массой -11- в главном жгуте проводов
B273	Плюсовое соединение (15) в главном жгуте проводов
B277	Плюсовое соединение 1 (15а) в главном жгуте проводов
B331	Плюсовое соединение -17- (30а) в главном жгуте проводов
*	Только для а/м с двигателями AYH

Электросхемa VW TOUAREG 2004 — Блок управления системы санкционирования доступа и пуска двигателя — считывающая катушка иммобилайзера — выключатель санкционирования доступа и пуска двигателя — электромагнит блокировки извлечения ключа из замка зажигания

Получить доступ ко всем схемам автомобиля

D1	Считывающая катушка иммобилайзера
E415	Выключатель санкционирования доступа и пуска двигателя
J285	Блок управления с дисплеем в комбинации приборов
J518	Блок управления системы санкц. доступа и пуска двигателя
J519	Блок управления бортовой сети
N376	Электромагнит блокировки извлечения ключа из замка зажигания
T6u	Разъём, 6-контактный, на блоке управления системы санкционирования доступа и пуска двигателя
T12a	Разъём, 12-контактный
T18	Разъём, 18-контактный
T26a	Разъём, 26-контактный
T32b	Разъём , 32-контактный, зеленый
T81	Разъём, 81-контактный, на блоке управления системы санкционирования доступа и пуска двигателя
B449	Соединение (аварийный режим) в главном жгуте проводов
*	Только для а/м с двигателями AYH

Электросхемa VW TOUAREG 2004 — Блок управления системы санкционирования доступа и пуска двигателя — клавиша доступа и разрешения пуска двигателя — исполнительный механизм блокировки рулевой колонки — выключатель педали сцепления для запуска двигателя

Получить доступ ко всем схемам автомобиля

E408	Клавиша доступа и разрешения пуска двигателя
F125	Многофункциональный переключатель
F194	Выключатель педали сцепления для запуска двигателя
J518	Блок управления системы санкц. доступа и пуска двигателя
N360	Исполнительный механизм блокировки рулевой колонки
T4m	Разъём, 4-контактный, на исполнительном механизме блокировки рулевой колонки
T6u	Разъём, 6-контактный, на блоке управления системы санкционирования доступа и пуска двигателя
T10s	Разъём, 10-контактный, комплект проводов для подключения электроники КП
T81	Разъём, 81-контактный, на блоке управления системы санкционирования доступа и пуска двигателя
33	Точка соединения с массой за передней панелью справа
366	Соединение с массой -1- в главном жгуте проводов
378	Соединение с массой -13- в главном жгуте проводов
386	Соединение с массой -21- в главном жгуте проводов
639	Точка соединения с массой, стойка А, левая
*	Только для а/м с АКП
**	Только для а/м с МКП

Электросхемa VW TOUAREG 2004 — Блок управления системы санкционирования доступа и пуска двигателя — датчик касания наружной ручки двери водителя — антенна со стороны водителя

Получить доступ ко всем схемам автомобиля

G415	Датчик касания наружной ручки двери водителя
G417	Датчик касания наружной ручки задней левой двери
J386	Блок управления двери водителя
J388	Блок управления левой задней двери
J518	Блок управления системы санкц. доступа и пуска двигателя
R134	Антенна со стороны водителя системы управления доступом и правом запуска двигателя
T21	Разъём, 21-контактный, место соединения — левая стойка A
T21b	Разъём, 21-контактный, место соединения — левая стойка B
T81	Разъём, 81-контактный, на блоке управления системы санкционирования доступа и пуска двигателя
B371	Соединение -1- (антенна) в главном жгуте проводов
B372	Соединение -2- (антенна) в главном жгуте проводов

Электросхемa VW TOUAREG 2004 — Блок управления системы санкционирования доступа и пуска двигателя — датчик касания наружной ручки двери переднего пассажира — антенна со стороны переднего пассажира

Получить доступ ко всем схемам автомобиля

G416	Датчик касания наружной ручки двери переднего пассажира
G418	Датчик касания наружной ручки задней правой двери
J387	Блок управления двери переднего пассажира
J389	Блок управления правой задней двери
J518	Блок управления системы санкц. доступа и пуска двигателя
R135	Антенна со стороны переднего пассажира системы управления доступом и правом запуска двигателя
T21a	Разъём, 21-контактный, место соединения — правая стойка A
T21c	Разъём, 21-контактный, место соединения — правая стойка B
T81	Разъём, 81-контактный, на блоке управления системы санкционирования доступа и пуска двигателя
B373	Соединение -3- (антенна) в главном жгуте проводов
B374	Соединение -4- (антенна) в главном жгуте проводов

Электросхемa VW TOUAREG 2004 — Блок управления системы санкционирования доступа и пуска двигателя — антенны дистанционного управления — антенны

Получить доступ ко всем схемам автомобиля

J518	Блок управления системы санкц. доступа и пуска двигателя
R136	Антенна в заднем бампере системы управления доступом и правом запуска двигателя, на усилителе
R137	Антенна в багажном отсеке системы управления доступом и правом запуска двигателя, в нише для запасного колеса
R138	Антенна -1- в салоне автомобиля системы управления доступом и правом запуска двигателя, спереди под центральной консолью
R139	Антенна -2- в салоне автомобиля системы управления доступом и правом запуска двигателя, сзади под центральной консолью
R168	Антенна для дистанционного управления под передним правым крылом
T81	Разъём, 81-контактный, на блоке управления системы санкционирования доступа и пуска двигателя
B375	Соединение -5- (антенна) в главном жгуте проводов
B376	Соединение -6- (антенна) в главном жгуте проводов

Электросхемa VW TOUAREG 2004 — Блок управления системы санкционирования доступа и пуска двигателя — блок управления с дисплеем — диагностический интерфейс шин данных

Получить доступ ко всем схемам автомобиля

F	Выключатель стоп-сигнала
F319	Выключатель селектора АКП (рычаг заблокирован в положении P)
J32	Реле климатической установки
J83	Реле обогрева сидений
J285	Блок управления с дисплеем в комбинации приборов
J518	Блок управления системы санкц. доступа и пуска двигателя
J533	Диагностический интерфейс шин данных
T6aa	Разъём, 6-контактный, на переключателе селектора
T32b	Разъём , 32-контактный, зеленый, на комбинации приборов
T81	Разъём, 81-контактный, на блоке управления системы санкционирования доступа и пуска двигателя
269	Соединение с массой (масса датчика) -1- в жгуте проводов комбинации приборов и органов управления
B335	Соединение -1- (54) в главном жгуте проводов
B385	Соединение -3- (шина CAN-привод, провод High) в главном жгуте проводов
B387	Соединение -5- (шина CAN-привод, провод High) в главном жгуте проводов
B388	Соединение -6- (шина CAN-привод, провод High) в главном жгуте проводов
B392	Соединение -3- (шина CAN-привод, провод Low) в главном жгуте проводов
B394	Соединение -5- (шина CAN-привод, провод Low) в главном жгуте проводов
B395	Соединение -6- (шина CAN-привод, провод Low) в главном жгуте проводов
B397	Соединение -1- (шина CAN-комфорт, провод High) в главном жгуте проводов
B405	Соединение -9- (шина CAN-комфорт, провод High) в главном жгуте проводов
B406	Соединение -1- (шина CAN-комфорт, провод Low) в главном жгуте проводов
B414	Соединение -9- (шина CAN-комфорт, провод Low) в главном жгуте проводов

Система пуска двигателя проверка Nissan Terrano II

1. Руководства по ремонту
2. Руководство по ремонту Ниссан Террано 1985-1999 г. в.
3. Система пуска двигателя проверка

1. Если стартер вообще не включается при повороте ключа, то убедитесь, что рычаг селектора находится в положении Р или N (на автомобилях с автоматической трансмиссией).

2. Убедитесь, что батарея заряжена, проверьте чистоту надежность крепления кабелей на батарее и на тяговом реле.

3. Если стартер включается, а коленвал не проворачивается, то причиной является отсутствие зацепления вала стартера с маховиком. Стартер в сборе с тяговым реле следует заменить.

4. При повороте ключа должны прослушиваться щелчки от тягового реле. Если щелчок не прослушивается, то отсоедините от реле провод зажигания и подключите лампу между этим выводом и минусом на батарее. Если лампа не загорится, то присоедините провод зажигания, отсоедините высоковольтный провод от катушки и заземлите.

Подключите вольтметр между (+)полюсом батареи и байонетным разъемом на тяговом реле. Если при включении стартера напряжение менее 1,5 В, то стартер замените. Если напряжение выше 1,5 В, то соедините перемычкой вывод S на тяговом реле и (+)полюс батареи. Если теперь при включении стартера прослушивается щелчок и стартер вращается, то неисправны замок зажигания, вспомогательное реле, блокирующий переключатель (на а/м с автоматической трансмиссией), разъем и проводка. В противном случае стартер замените.

5. Если при включении стартера прослушивается щелчок и стартер проворачивает коленвал, то проверьте ток стартера, подключив амперметр между силовым выводом стартера и кабелем от батареи (отсоедините провод катушки от распределителя).

6. Если ток соответствует норме, то стартер исправен. Если ток больше нормативного, то проверьте ток холостого хода, присоединив провод катушки и включив стартер на время не более чем 30сек. Если скорость вращения велика и ток в норме, то причиной заедания стартера при пуске является затрудненное вращение колёнвала (загустевшее масло и т.д.). В противном случае стартер замените.

7. Если ток меньше нормы (см. п.5) и стартер вращается медленно, то проверьте падение напряжения на работающем стартере, подключив вольтметр между выводом М (с плетеным кабелем без изоляции) и (+)полюсом батареи (при этом отсоедините и заземлите высоковольтный провод катушки). Если напряжение выше 1 В, то переключите вольтметр на вывод В стартера и снова проверьте напряжение. Если напряжение меньше 1 В, то причиной является  неудовлетворительное  состояние  контактов, если же напряжение меньше 1 В, то замените тяговое реле.

5.36 Разъем датчика вращения колёнвала на двигателе  V6 1. Разъем

5.4 Проверка наличия напряжения на датчике

5.5 Проверка цепи датчика на массу

9. 2 Стартер 4цнлиндрового двигателя

9.3 Болты стартера двигателя V6. Стартер находится с правой  стороны двигателя.

11.2а Детали стартера  (без  редуктора) 1. Детали тягового реле 2. Прокладки 3. Пружина 4. Рычаг 5. Уплотнитель 6. Втулка 7. Передняя крышка 8. Стопорное кольцо 9. Ограничительная втулка  10. Обгонная муфта 11.  Перегородка  12. Якорь 13. Обмотка  возбужд

10.4 Тяговое реле

8. Если напряжение меньше 1 В (см. п. 7), то проверьте падение напряжения на соединении стартера с массой, подключив вольтметр между минусом батареи и корпусом стартера. Если напряжение больше 0,5 В, то соединение с массой неудовлетворительное.

Если напряжение меньше 0,5 В, то выполните описанные выше проверки (см. п. 4).

Скачать информацию со страницы

↓ Комментарии ↓



---

1. Инструкция по эксплуатации и техническому обслуживанию
1.0 Инструкция по эксплуатации и техническому обслуживанию 1.1 Опознавательные номера автомобиля

2. Техническое обслуживание автомобиля
2.0 Техническое обслуживание автомобиля 2.1 Введение 2.2 Сроки технического обслуживания 2.3 Порядок выполнения регулировок -общие замечания 2.4 Проверка уровня жидкостей 2.5 Проверка уровня жидкости в автоматической трансмиссии 2.6 Проверка уровня жидкости гидроусилителя руля 2.7 Проверка шин (через каждые 400 километров или еженедельно) 2.8 Уход за батареей 2.9 Уход за системой охлаждения

3. Четырехцилиндровыв двигатели
3.0 Четырехцилиндровыв двигатели 3.1 Общие сведения 3.2 Виды ремонтных работ, выполняемых без демонтажа двигателя с автомобиля 3. 3 Порядок установки поршня 1-го цилиндра в ВМТ такта сжатия. 3.4 Крышка головки цилиндров — снятие и установка 3.5 Валик с коромыслами -снятие и установка 3.6 Валик с коромыслами — разборка и сборка 3.7 Распредвал — снятие и установка 3.8 Распредвал, опоры и коромысла — проверка 3.9 Пружины клапанов и маслосъемные колпачки — замена

4. Двигатели VS
4.0 Двигатели VS 4.1 Общие сведения 4.2 Виды ремонтных работ, выполняемых без демонтажа двигателя с автомобиля 4.3 Порядок установки поршня 1-го цилиндра в ВМТ такта сжатия. 4.4 Крышки головок цилиндров – снятое и установка 4.5 Валик с коромыслами -снятие и установка 4.6 Гидротолкатели — снятие и установка 4.7 Всасывающий коллектор -снятие и установка 4.8 Выпускной коллектор -снятие и установка 4.9 Шкив — успокоитель -снятие и

5. Все двигатели
5.0 Все двигатели 5.1 Общие сведения 5.2 Проверка компрессии в цилиндрах двигателя 5.3 Демонтаж силового агрегата — меры безопасности 5.4 Двигатель — снятие и установка 5. 5 Капитальный ремонт двигателя -общие сведения 5.6 Восстановление двигателя -альтернативы 5.7 Капитальный ремонт двигателя — порядок разборки 5.8 Головка блока цилиндров — разборка. 5.9 Головка блока цилиндров-очистка и проверка состояния

6. Системы охлаждения, отопления, вентиляции и кондиционирования
6.0 Системы охлаждения, отопления, вентиляции и кондиционирования 6.1 Система охлаждения — общие сведения 6.2 Антифриз — общие сведения 6.3 Термостат — снятие и 6.4 Радиатор — снятие и установка 6.5 Вентилятор и муфта — снятие и установка 6.6 Бачок — снятие и 6.7 Насос охлаждающей жидкости — проверка 6.8 Насос охлаждающей жидкости — снятие и установка 6.9 Датчик температуры жидкости — проверка и замена

7. Топливная и выхлопная системы
7.0 Топливная и выхлопная системы 7.1 Топливная система — общие сведения 7.2 Топливный фильтр — замена 7.3 Обороты холостого хода — проверка и регулировка 7.4 Топливная магистраль — ремонт 7.5 Трос привода дроссельной заслонки — снятие и установка 7. 6 Педаль — снятие и установка 7.7 Топливный насос — проверка 7.8 Топливный насос — снятие и установка 7.9 Система электронного впрыска топлива — общие сведения

8. Система электрооборудования двигателя
8.0 Система электрооборудования двигателя 8.1 Технические данные 8.2 Система зажигания общие сведения 8.3 Система зажигания проверка 8.4 Распределитель снятие 8.5 Распределитель установка 8.6 Датчик вращения коленвала проверка 8.7 Катушка зажигания снятие и установка 8.8 Система пуска двигателя общие сведения 8.9 Система пуска двигателя проверка

9. Система снижения токсичности выхлопных газов
9.0 Система снижения токсичности выхлопных газов 9.1 Технические данные. 9.2 Общие сведения 9.3 Система принудительной вентиляции картера (PCVсистема) 9.4 Система рециркуляции (EGR система) 9.5 Система доокисления выхлопных газов 9.6 Система улавливания паров бензина (EEC система) 9.7 Система электронного впрыска топлива режим самодиагностики 9.8 Регулятор потока воздуха 9. 9 Регулятор давления топлива и соленоидный клапан проверка и замена

10. Механическая коробка передач
10.0 Механическая коробка передач 10.1 Технические данные 10.2 Общие сведения 10.3 Сальники замена 10.4 Механическая КПП снятие и установка 10.6. 4-ступенчатые КПП типов F4W71B и С — разборка

11. Автоматическая коробки передач
11.0 Автоматическая коробки передач 11.1 Технические данные 11.2 Общие данные 11.3 Тяга управления трансмиссией — регулировка 11.4 Блокирующий переключатель — проверка и регулировка 11.5 Kick-down — переключатель — регулировка 11.6 Шток вакуумной диафрагмы — регулировка 11.7 Задний сальник — замена 11.8 Автоматическая трансмиссия — снятие и установка

12. Сцепление карданный вал и задний мост
12.0 Сцепление карданный вал и задний мост 12.1 Технические данные 12.2 Сцепление — общие сведения 12.3 Педаль сцепления — снятие, установка и регулировка 12.4 Главный цилиндр сцепления- снятие, разборка и установка 12. 5 Рабочий цилиндр сцепления -снятие, разборка и установка 12.6 Демпферный цилиндр сцепления — снятие, разборка и установка 12.7 Гидропривод сцепления — удаление 12.8 Детали механизма сцепления -снятие, разборка и установка 12.9 Выжимной подшипник — замена

13. Ходовая часть автомобилей с колесной формулой 4×4
13.0 Ходовая часть автомобилей с колесной формулой 4×4 13.1 Технические данные 13.2 Общие сведения 13.3 Устройство самоблокировки ступицы — снятие и установка 13.4 Полуоси — снятие и установка 13.5 Полуось — разборка и сборка 13.6 Ступица и поворотный кулак — смятие и установка 13.7 Сальники ступицы – снятие и установка, регулировка подшипников 13.8 Передний карданный вал — снятие и установка 13.9 Сальники переднего редуктора — замена

14. Тормозная система
14.0 Тормозная система 14.1 Технические данные 14.2 Общие сведения 14.3 Колодки дисковых (передних и задних) тормозов — замена 14.4 Суппорт тормоза — снятие, разборка и установка 14.5 Диск тормоза — проверка, снятие и установка 14. 6 Задние барабанные тормоза -замена колодок 14.7 Колесный цилиндр задних барабанных тормозов — снятие, разборка и установка 14.8 См. гл. 1 14.9 Диски задних тормозов — проверка, снятие и установка

15. Подвески и рулевое управление
15.0 Подвески и рулевое управление 15.1 Технические данные 15.2 Общие сведения 15.3 Шпильки крепления колеса — замена 15.4 Стабилизатор — снятие и установка 15.5 Амортизаторы — снятие и установка 15.6 Торсион — снятие и установка 15.7 Штанги и растяжки подвески — снятие и установка 15.8 Верхний рычаг и шаровая опора -снятие и установка 15.9 Нижний рычаг и шаровая опора -снятие и установка

16. Кузов и элементы отделки
16.0 Кузов и элементы отделки 16.1 Технические данные 16.2 Уход за петлями и замками 16.3 Ветровое стекло и неподвижные стекла кузова — замена 16.4 Бамперы — снятие и установка 16.5 Передняя решетка -снятие и установка 16.6 Передний фартук — снятие и установка 16.7 Решетка воздухозаборника — снятие и установка 16. 8 Переднее крыло — снятие и установка 16.9 Регулировка капота

17. Система электрооборудования
17.0 Система электрооборудования 17.1 Технические данные 17.2 Общие сведения 17.3 Поиск неисправностей — общие сведений 17.4 Предохранители — общие сведения 17.5 Плавкие перемычки — общие сведения 17.6 Реле — общие сведения 17.7 Переключатели — проверка 17.8 Указатели поворотов и аварийная сигнализация — общие сведения 17.9 Фары — регулировка

IH 574 Схема подключения стартера: все, что вам нужно знать!

Электросхема — это чертеж, показывающий, как электрические компоненты соединяются друг с другом. Его можно использовать для устранения неполадок в электрической системе. Схема подключения стартера IH 574 помогает легко устранять неполадки.

Итак, если вы ищете электрическую схему стартера для своего трактора IH 574, вы попали по адресу. В этой статье содержится подробное описание схемы подключения стартера и пошаговые инструкции по правильному подключению вашего трактора IH 574.

Схема подключения стартера IH 574

Схема подключения стартера IH 574

Чтобы узнать расположение и описание схемы подключения стартера IH 574, мы покажем подробный чертеж ниже. Хотя это и не упоминается, схема подключения стартера IH 574 находится в моторном отсеке с левой стороны двигателя рядом с аккумуляторной батареей.

Электрическая схема пускателя IH 574 состоит из двух основных частей: кабеля питания и кабеля заземления. Кабель питания красного цвета и подключается к положительной клемме аккумулятора. Заземляющий кабель черного цвета и подключается к отрицательной клемме аккумулятора.

Электросхема стартера IH 574 также включает блок предохранителей. Блок предохранителей расположен в моторном отсеке с правой стороны двигателя возле противопожарной перегородки. В блоке предохранителей находятся предохранители для фар, задних фонарей и других аксессуаров.

Электрическая схема IH 574 Список деталей

1. Генератор переменного тока: Генератор переменного тока представляет собой устройство, которое вырабатывает переменный ток (AC) из постоянного тока (DC) с помощью коммутатора. Распространенным типом генератора переменного тока является трехфазный генератор переменного тока, который использует три провода для подключения к трем основным электрическим фазам. Цепь состоит из трех основных проводов: плюсового провода аккумуляторной батареи, провода датчика напряжения и провода зажигания. Входной провод зажигания подключен к двигателю.

2. Сигнальная лампа генератора: Провод идет от консоли к сигнальной лампе, установленной на приборной панели.

3. Термостат: Электропроводка термостата состоит из нескольких жил медного провода с покрытием, уложенных по отдельности и обернутых в защитную изоляцию. В процессе установки провода прикрепляются к плате и передают данные по каждому проводу от источника напряжения, такого как термостат или низковольтное устройство.

4. Защитный пусковой выключатель: Переключатель предотвращает запуск двигателя, если селектор передач не находится в положении парковки или нейтральной передачи. Это предотвращает автоматический запуск двигателя как на ведущей, так и на задней передаче.

5. Переключатель с ключом: Блок ключей представляет собой механизм, состоящий из ключа, который можно активировать для выполнения определенной работы.

6. Аккумулятор: Обеспечивает прямое питание двигателя.

7. Пусковой двигатель: Помогает перемещать пусковые детали двигателя.

8. Прикуриватель: Нагревательный элемент вскоре излучает очень яркое оранжевое свечение, в результате чего биметаллическая планка изгибается и освобождает механизм. Ручка выступает наружу, что избавляет пользователя от необходимости рассчитывать время нагрева. Если затем быстро вынуть прикуриватель из розетки, он может работать как прикуриватель, прикуриватель или предохранитель.

9. Амперметр: Сопротивление амперметра очень мало, поэтому он будет подключаться последовательно с нагрузкой без изменения тока.

10. 2-контактная розетка: Расположение розетки указывает на то, что она не заземлена и обычно имеет два контакта, передающих электрический ток. Первоначально все электрические устройства были оснащены 2-контактными вилками, поэтому обычно предполагалось, что все электрические розетки являются 2-контактными портами.

11. Левый задний фонарь: Красного цвета, загораются при движении автомобиля задним ходом.

12. Левый габаритный фонарь: Габаритный фонарь.

13. Правые габаритные огни: Габаритный свет.

14. Правые задние фонари: Красного цвета, загораются при движении задним ходом.

15. Освещение номерного знака: Позволяет автомобилям видеть расстояние/

16. Освещение спидометра: Помогает видеть скорость автомобиля.

17. Лампа тахометра: Цифровая лампа смещения.

18. Подсветка правой панели: Помогает видеть правую панель.

19. Индикатор левой панели: Помогает видеть левую панель.

20. Левая фара: Помогает видеть дорогу слева.

21. Правая фара: Помогает видеть дорогу слева.

22. Выключатель света

23. Свет плуга

24. Предохранитель 50 AMP

25. Предохранитель 25 AMP

26. Переключатель парковочных тормозов

27. Кнопка звукового сигнала

30. Стеклоочиститель

31. Указатель уровня топлива

32. Датчик уровня топлива

33. Индикатор температуры

34. Датчик температуры температуры

35. Сигнальная лампа уровня масла в коробке передач

36. Датчик уровня масла * Комбинированные лампы на корончатых крыльях . ** Не входит в комплект проводки класса люкс.

37. Блок мигания 38. Выключатель тормоза

39. Правый стоп-сигнал

40. Левый стоп-сигнал

Доп.

0003

42. Указатель поворота левый передний

43. Указатель поворота левый задний

44. Переключатель указателя поворота

45. Указатель поворота правый передний

46. Указатель поворота правый задний

47. Сигнализатор поворота трактора

3

3 7-контактная розетка

Цветовой код кабеля

• B Черный
• U Синий
• N Коричневый
• G Зеленый
• S Шифер
• K Розовый
909157 L Светлый 9091570157 W White
• P Purple
• M Medium
• Y Желтый
• R RED
• O Orange
• D Dark

IH 574 Tractor Secutipm . Соблюдая рекомендованный график обслуживания, можно избежать серьезных проблем и дорогостоящего ремонта. Вот пять советов, которые помогут вашему IH 574 работать как новый:

1. Регулярно проверяйте уровень моторного масла и меняйте его в соответствии с рекомендациями производителя.

2. Содержите систему охлаждения в чистоте и не допускайте утечек.

3. Всегда держите воздушный фильтр в чистоте.

4. Поддерживайте уровень гидравлического масла в резервуаре между FULL и ADD.

5. Поддерживайте давление в шинах и заменяйте их при необходимости.

6. Регулярно обращайтесь к квалифицированному специалисту для обслуживания трактора IH 574.

Заключительные мысли

В заключение отметим, что электрическая схема стартера IH 574 — отличный ресурс для тех, кто хочет подключить свой собственный трактор. С четкими и краткими инструкциями легко следовать и выполнять работу правильно.

Объяснение проводки и схемы подключения соленоида автомобильного стартера

В этой статье мы собираемся увидеть и понять схему проводки и подключения соленоида автомобильного стартера. Все мы знаем, что стартер (в основном электрический двигатель постоянного тока) используется для запуска двигателя в наших автомобилях. Полный стартер состоит из двух основных частей — соленоида стартера и самого двигателя. Во время пуска и останова двигателя необходимо контролировать соленоид стартера.

Что такое соленоид стартера?

Полный комплект стартера и соленоида состоит из двух частей: маленькая цилиндрическая часть представляет собой соленоид, а большая цилиндрическая часть представляет собой двигатель. Соленоид стартера — это не что иное, как электромагнитный переключатель, работающий по принципу электромагнетизма. По сути, он имеет два толстых контакта, к которым должны быть подключены входные и выходные клеммы. Он имеет магнитную катушку, которая фактически выполняет соединения и разъединения между двумя контактами. Магнитная катушка предназначена для работы с низким напряжением и малым током, а контакты рассчитаны на очень большой ток.

Таким образом, при подаче питания на магнитную катушку пускателя контакт замыкается, а при отключении питания от соленоида контакт размыкается. Таким образом, трехполюсный или трехконтактный соленоидный пускатель имеет три клеммы, называемые входной клеммой, клеммой «S» и выходной клеммой. Выходная клемма уже подключена к стартеру, нам просто нужно использовать только входную клемму и клемму S для фактического подключения.

Что такое стартер?

Стартер — это фактическое устройство, которое вращается для запуска двигателя. Это двигатель постоянного тока, рассчитанный на работу с очень высоким током. Как правило, стартерные двигатели транспортных средств рассчитаны на работу с напряжением 24 В или 12 В постоянного тока. Положительная клемма двигателя подключена к выходной клемме соленоида стартера, а отрицательная клемма подключена к его корпусу. Нейтральная клемма должна быть подключена к заземлению шасси. На схеме подключения хорошо видны все клеммы двигателя и соленоида.

Электропроводка и схема подключения соленоида стартера

Здесь вы можете увидеть электрическую схему соленоида стартера.

Основные части этой проводки:

Предохранитель

Предохранитель — это защитное устройство, которое используется для разрыва цепи при возникновении перегрузки или короткого замыкания. В основном, у него есть провод, который расплавится во время неисправности. Здесь на схеме подключения вы можете видеть, что предохранитель подключен последовательно после аккумулятора. Поэтому, если произойдет какая-либо неисправность в схеме или двигателе, она отключит цепь от батареи.

Выключатель зажигания

Подключается последовательно после выключателя. Включается или выключается клавишей. Для этого используется настоящий автомобиль или ключ от транспортного средства. По сути, он имеет две клеммы, одна клемма подключена к аккумулятору, а другая клемма должна быть подключена к цепи.

Реле стартера

Также подключается последовательно после замка зажигания. Как правило, он имеет четыре клеммы, две клеммы соединены последовательно с фактической цепью, а две другие клеммы подключены к земле и цепи управления.

Описание соединения

Здесь вы можете видеть, что отрицательная клемма (черный провод) напрямую подключена к отрицательной точке двигателя (корпусу) и заземлению шасси.
