Виды ЭБУ, устанавливаемые на ВАЗ 2110

На автомобили ВАЗ 2110 устанавливались различные типы электронных блоков управления (ЭБУ). Рассмотрим основные из них:

Январь 4

Один из первых ЭБУ, устанавливаемых на ВАЗ 2110 первого поколения с 1999 года выпуска. Система Январь 4 включает в себя следующие компоненты:

  • Топливный бак
  • Электробензонасос
  • Топливный фильтр
  • Распределитель топлива
  • Инжекторы (по одному на каждый цилиндр)
  • Датчики (массового расхода воздуха, положения дроссельной заслонки, детонации, температуры и др.)
  • Электронный блок управления
  • Модуль зажигания

Bosch M1.5.4

Следующим этапом стала разработка совместно с компанией Bosch системы управления двигателем на базе Motronic M1.5.4. Основные особенности:

  • Новые датчики расхода воздуха и детонации производства Bosch
  • Программное обеспечение и калибровки полностью разработаны на АвтоВАЗе
  • Появились модификации для норм токсичности Евро-2
  • Использование широкополосного датчика детонации

Январь 5

Параллельно с M1.5.4 был разработан отечественный аналог — Январь 5. Основные варианты:


  • Январь 5.1.1 — для 8-клапанных двигателей
  • Январь 5.1.2 — для 16-клапанных двигателей
  • Январь 5.1.3 — для автомобилей классической компоновки

Bosch MP7.0

Следующее поколение ЭБУ для ВАЗ 2110. Особенности:

  • Аппаратная и программная часть разработаны Bosch
  • Окончательная калибровка выполнена АвтоВАЗом
  • Использование Flash-памяти для хранения прошивки
  • 16-разрядный процессор B58590
  • Поддержка норм Евро-2 и Евро-3

Основные неисправности ЭБУ ВАЗ 2110

Рассмотрим наиболее распространенные проблемы, возникающие в работе электронного блока управления ВАЗ 2110:

Отсутствие сигналов управления

Одна из частых неисправностей — отсутствие управляющих сигналов на различные компоненты системы:

  • Форсунки
  • Система зажигания
  • Бензонасос
  • Регулятор холостого хода

Проблемы с датчиками

Могут отсутствовать сигналы от следующих датчиков:

  • Лямбда-зонд (датчик кислорода)
  • Датчик температуры охлаждающей жидкости
  • Датчик положения дроссельной заслонки

Отсутствие связи с диагностическим оборудованием

В некоторых случаях ЭБУ перестает «общаться» с диагностическими сканерами, что затрудняет поиск неисправностей.


Механические повреждения

Физические повреждения самого блока управления также могут стать причиной некорректной работы или полного выхода из строя.

Способы устранения неисправностей ЭБУ ВАЗ 2110

Что делать, если возникли проблемы с электронным блоком управления? Рассмотрим основные методы:

Диагностика с помощью сканера

Первый шаг — подключение диагностического сканера для считывания кодов ошибок. Это поможет локализовать проблему.

Проверка проводки

Нередко причиной неисправностей становятся проблемы с проводкой:

  • Обрывы проводов
  • Окисление контактов
  • Короткие замыкания

Тщательная проверка всех соединений может решить проблему.

Обновление программного обеспечения

В некоторых случаях помогает обновление прошивки ЭБУ. Это можно сделать самостоятельно или обратиться к специалистам.

Ремонт или замена

При серьезных неисправностях может потребоваться ремонт или полная замена блока управления. Решение принимается после тщательной диагностики.

Расположение и снятие ЭБУ ВАЗ 2110

Электронный блок управления на ВАЗ 2110 расположен под панелью приборов с пассажирской стороны. Чтобы его снять, выполните следующие действия:


  1. Отсоедините клемму массы от аккумулятора
  2. Снимите нижнюю часть панели приборов
  3. Отсоедините разъем от ЭБУ
  4. Открутите два болта крепления
  5. Сдвиньте ЭБУ вправо и извлеките его

Для работы вам понадобятся:

  • Трещотка с головкой на 10
  • Крестовая отвертка

Прошивка ЭБУ ВАЗ 2110 своими руками

Прошивка электронного блока управления — сложная, но выполнимая в домашних условиях процедура. Для этого потребуется:

  • K-line адаптер
  • Программатор (например, WinFE)
  • Прошивка для вашей модификации ЭБУ

Порядок действий:

  1. Подключите K-line адаптер к ЭБУ
  2. Запустите программу-программатор
  3. Выберите тип ЭБУ и COM-порт
  4. Загрузите файл прошивки
  5. Запустите процесс прошивки
  6. После завершения, отключите питание и произведите сброс контроллера

Важно помнить, что неправильная прошивка может привести к неработоспособности ЭБУ, поэтому рекомендуется обращаться к специалистам.

Заключение

Электронный блок управления — важнейший элемент современного автомобиля. Знание основных типов ЭБУ, устанавливаемых на ВАЗ 2110, умение диагностировать и устранять неисправности поможет поддерживать автомобиль в хорошем техническом состоянии. При серьезных проблемах рекомендуется обращаться в специализированные сервисные центры.



ЭБУ ВАЗ 2110 8-клапанов — виды, основные неисправности и способы их устранения

Добрый день дорогие читатели моего сайта про ремонт и техническое обслуживание автомобилей! В сегодняшней статье я хотел бы поговорить с вами о ЭБУ ВАЗ 2110 с 8 клапанным двигателем!

В рамках нашей сегодняшней статьи я отвечу вам на такие вопросы как: какой ЭБУ стоит на ВАЗ 2110, расскажу вам о признаках его неисправности и способах самостоятельного ремонта и конечно же дам схему распиновки разъемов.

Содержание

  1. Какие ЭБУ устанавливают на Ваз 2110
  2. Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются
  3. Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110
  4. Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110
  5. ЭБУ ВАЗ 2110 BOSCH MP7. 0H
  6. Распиновка разъемов ЭБУ ВАЗ 2110 Январь 5.1 и Bosch M1.5.4
  7. Основные неисправности ЭБУ ВАЗ 2110 и способы их устранения
  8. Почему не подключается сканер к ЭБУ ВАЗ 2110 и как это исправить
  9. Распространенные ошибки ЭБУ ВАЗ 2110
  10. Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
  11. Видео: ELM 327 не подключается к ЭБУ Ваз
  12. Как прошить ЭБУ ВАЗ 2110 своими руками

Какие ЭБУ устанавливают на Ваз 2110

Для того, чтобы определить тип ЭБУ (электронного блока управления) ВАЗ 2110 вам необходимо будет снять панель с левой нижней стороны пассажирского кресла и прочитать информацию на самом электронном блоке управления.

Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114, кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.

Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются

Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.

Система Январь – 4 включает в себя топливный бак, эл. бензонасос, реле бензонасоса, топливный фильтр, распределитель (аккумулятор) топлива, мех. регулятор давления топлива, инжекторы ( по одному на каждый цилиндр двигателя ), датчик массового расхода воздуха (ДМРВ), датчик положения дроссельной заслонки (ДПДЗ), потенциометр обратной связи (СО-потенциометр), датчик детонации (ДД), датчик температуры охлаждающей жидкости (ДТОЖ), датчик скорости автомобиля (ДСА), датчик положения коленчатого вала (ДПКВ), эл.

блок управления, модуль зажигания, аккумулятор, замок зажигания, контрольную лампу “CHECK ENGINE”, вентилятор системы охлаждения двигателя (ВСОД), регулятор холостого хода (РХХ) и может включать в себя адсорбер, иммобилизатор, кондиционер

Структурная система управления Январь 4

Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.

Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110

Следующим шагом была разработка совместно с “Bosch” ЭСУД на базе системы “Motronic” M1.5.4, которая могла бы производиться в России. Были применены другие датчики расхода воздуха (ДМРВ) и резонансный детонации (разработки и производства “Bosch”). ПО и калибровки для этих ЭСУД было впервые полностью разработаны на АвтоВАЗ.

Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс “N”, для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.

ЭБУ Bosch M1.5.4

Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью “MOTRONIC” (в народе “жестянка”). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, “жестянки” больше “звенят” на одинаковом ПО.

Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110

Параллельно с системой M1.5.4, АвтоВАЗ совместно с “ЭЛКАР” спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.”. Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:

  1. “Январь-5.1.2” для 16-ти (2112-1411020-71).
  2. “Январь-5.1.1” для 8-ми (2111-1411020-71) клапанных двигателей.

Все эти блоки имеют ПО и калибровки разработки ОАО “АвтоВАЗ”. Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.

ЭБУ ВАЗ 2110 Январь 5.1

От версии 5.1 отличается только незапаянными элементами канала детонации. В декабре 2005 г. НПП “Автэл” выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ “Январь 5.1.х” с измененной аппаратной частью.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой “Bosch”, окончательную калибровку и доводку систем выполнял ОАО “АвтоВАЗ”. Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).

В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые “Нивы” и “Надежды”, перешитые на ОПП из обычных “нивских”.  Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.

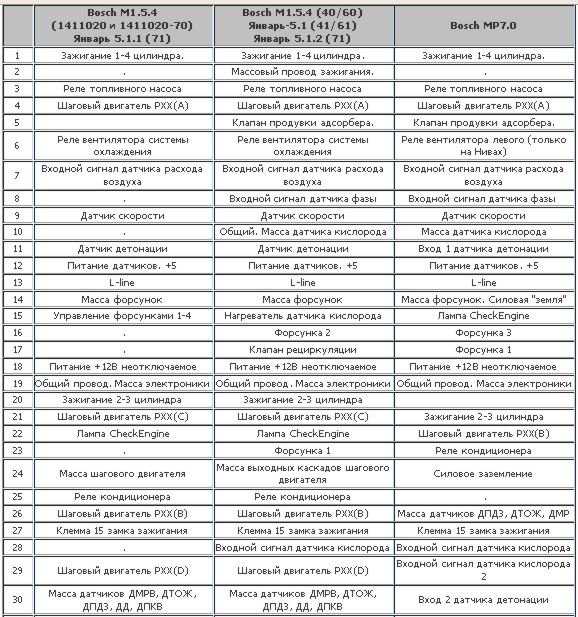

Распиновка разъемов ЭБУ ВАЗ 2110 Январь 5.1 и Bosch M1.5.4  Разъем ЭБУ Ваз 2110

На автомобили ВАЗ серийно устанавливались много разных ЭБУ. Вот некоторые из них:

  • “Январь 5.1.х”, “Bosch M1.5.4”, “Bosch MP7.0”, и “VS 5.1”. Они имели так называемый 55-пиновый разъём.
  • “Январь 7.2(+)”,”Bosch M7.9.7(+)” и “M73” имеющие разъём на 81 пин.

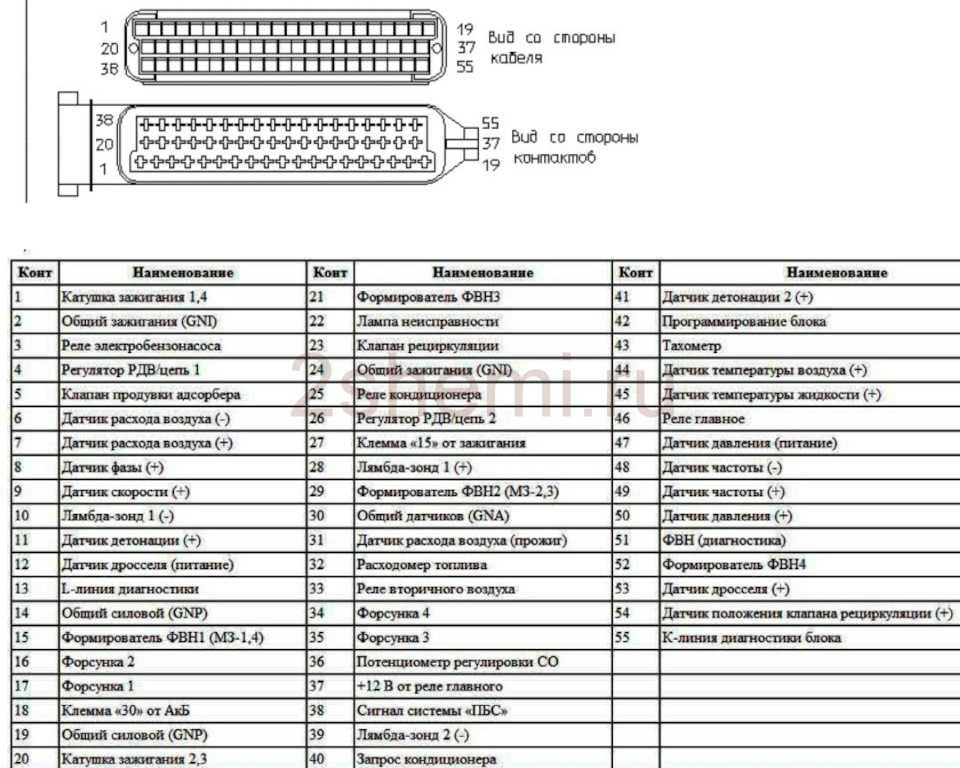

Далее я хочу вам дать схемы распиновки разъемов для ЭБУ ВАЗ 2110 которые имеют 55 – пиновый разъём

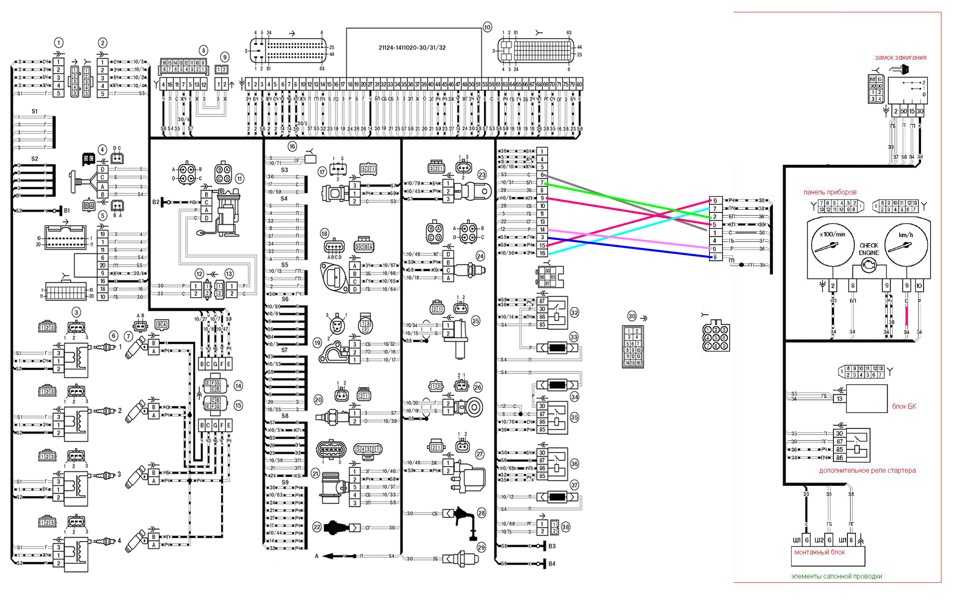

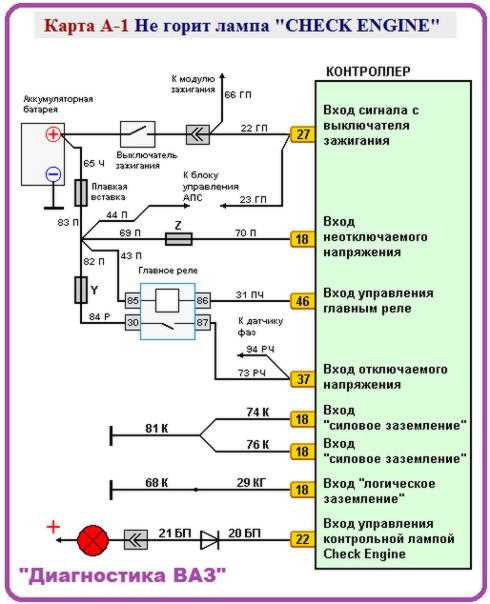

Схема подключения ЭБУ Январь 5.1

Основные неисправности ЭБУ ВАЗ 2110 и способы их устранения

Наиболее часто встречающимися неисправностями ЭБУ (электронного блока управления) на автомобилях Ваз 2110 являются:

  • Отсутствие сигналов управления форсунками, зажиганием, бензонасосом и клапаном холостого хода.
  • Отсутствие сигналов на Лямба – регулирование, датчик температуры и датчик положения дроссельной заслонки.
  • Отсутствие связи с диагностическим прибором.
  • Механические повреждения электронного блока управления Ваз 2110

Далее я расскажу вам как исправить эти и другие ошибки связанные с неисправностями ЭБУ ВАЗ 2110

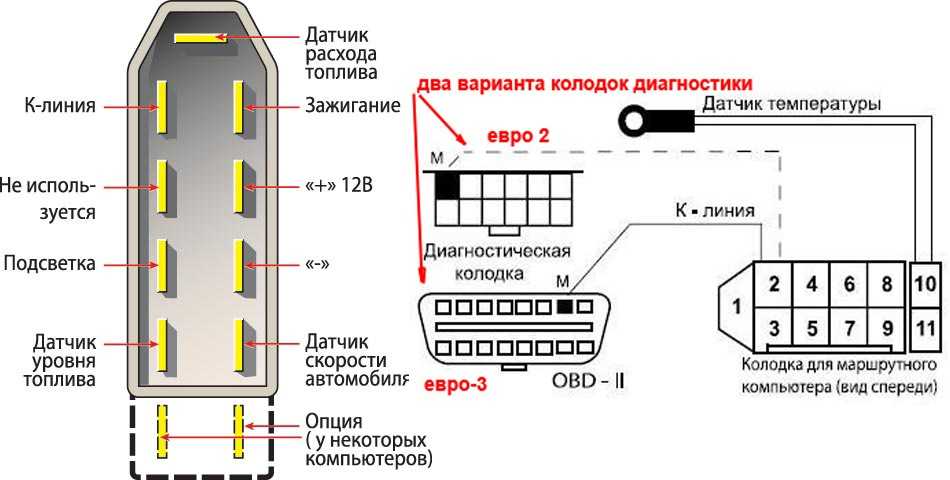

Почему не подключается сканер к ЭБУ ВАЗ 2110 и как это исправить

Большинство диагностирующих устройств оснащаются функцией Bluetooth, с помощью которой возможно взаимодействие девайса с системой по двум протоколам из шести. То есть для подключения к ЭБУ автовладельцу необязательно использовать провод, поскольку можно обеспечить беспроводное соединение.

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

  1. Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно. Соответственно, как и подключиться к блоку управления.
  2. Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.
  3. Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно.

Распространенные ошибки ЭБУ ВАЗ 2110

Загорелся чек (check engine) или замечены проблемы в работе систем автомобиля, тогда максимально быстро выяснить причину можно с помощью бортового компьютера. либо качественной диагностики автомобиля на СТО. В статье представлены расшифровки кодов ошибок.

Ошибка Расшифровка кода ошибки ВАЗ 2110:
0102 Низкий уровень сигнала датчика массового расхода воздуха
0103 Высокий уровень сигнала датчика массового расхода воздуха
0112 Низкий уровень датчика температуры впускного воздуха
0113 Высокий уровень датчика температуры впускного воздуха
0115 Неверный сигнал датчика температуры охлаждающей жидкости
0116 Неверный сигнал датчика температуры охлаждающей жидкости
0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Высокий уровень сигнала датчика положения дроссельной заслонки
0130 Не верный сигнал датчика кислорода 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала датчика коленвала 1
0133 Медленный отклик датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на землю датчика кислорода 2
0137 Низкий уровень сигнала датчика кислорода 2
0138 Высокий уровень сигнала датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Замыкание на массу цепи форсунки 1
0264 Замыкание на массу цепи форсунки 2
0267 Замыкание на массу цепи форсунки 3
0270 Замыкание на массу цепи форсунки 4
0262 Замыкание на +12В цепи форсунки 1
0265 Замыкание на +12В цепи форсунки 2
0268 Замыкание на +12В цепи форсунки 3
0271 Замыкание на +12В цепи форсунки 4
0300 Много пропусков зажигания
0301 Пропуски зажигания в 1 цилиндре
0302 Пропуски зажигания во 2 цилиндре
0303 Пропуски зажигания в 3 цилиндре
0304 Пропуски зажигания в 4 цилиндре
0325 Обрыв цепи датчика детонации
0327 Низкий уровень сигнала датчика детонации
0328 Высокий уровень сигнала датчика детонации
0335 Неверный сигнал датчика положения коленвала
0336 Ошибка сигнала датчика положения коленвала
0340 Ошибка датчика фаз
0342 Низкий уровень сигнала датчика фаз
0343 Высокий уровень сигнала датчика фаз
0422 Низкая эффективность нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Замыкание или обрыв клапана продувки адсорбера
0445 Замыкание на массу клапана продувки адсорбера
0480 Неисправность цепи вентилятора охлаждения 1
0500 Неверный сигнал датчика скорости
0501 Неверный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода
0560 Неверное напряжение бортовой сети
0562 Низкое напряжение бортовой сети
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Неисправная цепь нагрева датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Бедная смесь в режиме холостого хода
1127 Богатая смесь в режиме Частичная Нагрузка
1128 Бедная смесь в режиме Частичная Нагрузка
1135 Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание
1136 Богатая смесь в режиме Малая Нагрузка
1137 Бедная смесь в режиме Малая Нагрузка
1140 Измеренная нагрузка отличается от расчета
1171 Низкий уровень СО потенциометра
1172 Высокий уровень СО потенциометра
1386 Ошибка теста канала детонации
1410 Цепь управления клапана продувки адсорбера короткое замыкание на +12В
1425 Цепь управления клапана продувки адсорбера короткое замыкание на землю
1426 Цепь управления клапана продувки адсорбера обрыв
1500 Обрыв цепи управления реле бензонасоса
1501 КЗ на массу цепи управления реле бензонасоса
1502 Короткое замыкание на +12В цепи управления реле бензонасоса
1509 Перегрузка цепи управления регулятора холостого хода
1513 Цепь регулятора холостого хода короткое замыкание на массу
1514 Цепь регулятора холостого хода короткое замыкание на +12В, обрыв
1541 Цепь управления реле бензонасоса обрыв
1570 Неверный сигнал АПС
1600 Нет связи с АПС
1602 Пропадание напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 Датчик неровной дороги неверный сигнал
1616 Датчик неровной дороги низкий сигнал
1612 Ошибка сброса ЭБУ
1617 Датчик неровной дороги высокий сигнал
1620 Ошибка ППЗУ
1621 Ошибка ОЗУ
1622 Ошибка ЭПЗУ
1640 Ошибка Теста ЕЕPROM
1689 Неверные коды ошибок
0337 Датчик положения коленвала, замыкание на массу
0338 Датчик положения коленвала, обрыв цепи
0441 Расход возуха через клапан неверный
0481 Неисправность цепи вентилятора охлаждения 2
0615 Цепь реле стартера обрыв
0616 Цепь реле стартера короткое замыкание на массу
0617 Цепь реле стартера короткое замыкание на +12В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи реле бензонасоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Неисправность цепи лампы CheckEngine

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

  1. Сам адаптер некачественный.
  2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
  3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Видео: ELM 327 не подключается к ЭБУ Ваз

Как прошить ЭБУ ВАЗ 2110 своими руками

Для того, чтобы прошить ЭБУ ВАЗ 2110 вам потребуется выполнить следующий порядок действий:

  1. Скачать и приобрести: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в моем случае winfe_1. 13) Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin
  2. Блок снять для удобства работы на столе.PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
  3. Схема подключения к блоку ЭБУ
  4. 51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)
  5. Для подключения можно приобрести такой разъем
  6. Теперь когда всё подготовилиПереходим к программе winfe_1.13(программа работает как из по Win ХР так и из под Win 7)Открываем программуВыбираем Январь 7.2Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)Выставляем скорость 57600
  7. Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять.  Если не появляется, проверяем правильность подключения!
  8. Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
  9. Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!



ВАЗ 2110 эбу (мозги автомобиля)

Оставьте комментарий / От Юрий

Где находятся ВАЗ 2110 эбу (мозги автомобиля)

Содержание

Если вы задаетесь вопросом где находятся на ВАЗ 2110 эбу (мозги автомобиля) вы можете посмотреть на этих фото где он находится ↓

Снимаемым пластик и мозги непосредственно под панелью приборов, а именно в ее нижней части.

В глубине проводки и пучка проводов и реле с предохранителями можно найти сам контроллер, который прикручен в горизонтальном положении на планке.

Как снять на ваз 2110 эбу

Нам потребуется для снятия трещетка с головкой на 10 и отвертка крестовая.

Снимаем штекер, отсоединяем все провода и можно снимать.

Откручиваем крепление при помощи трещетки с головкой на 10.

Две гайки откручены, слегка нужно сдвинуть планку вправо, чтобы освободить ее из зацепления.

ЭБУ снято можно проводить ремонт или замену.

Распространенные ошибки ЭБУ ВАЗ 2110

Расшифровка кода ошибки ЭБУ на ВАЗ 2110:
0102 — Низкий уровень сигнала датчика массового расхода воздуха
0103 — Высокий уровень сигнала датчика массового расхода воздуха
0112 — Низкий уровень датчика температуры впускного воздуха
0113 — Высокий уровень датчика температуры впускного воздуха
0115 — Неверный сигнал датчика температуры охлаждающей жидкости
0116 — Неверный сигнал датчика температуры охлаждающей жидкости
0117 — Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 — Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 — Низкий уровень сигнала датчика положения дроссельной заслонки
0123 — Высокий уровень сигнала датчика положения дроссельной заслонки
0130 — Не верный сигнал датчика кислорода 1
0131 — Низкий уровень сигнала датчика кислорода 1
0132 — Высокий уровень сигнала датчика коленвала 1
0133 — Медленный отклик датчика кислорода 1
0134 — Отсутствие сигнала датчика кислорода 1
0135 — Неисправность нагревателя датчика кислорода 1
0136 — Замыкание на землю датчика кислорода 2
0137 — Низкий уровень сигнала датчика кислорода 2
0138 — Высокий уровень сигнала датчика кислорода 2
0140 — Обрыв датчика кислорода 2
0141 — Неисправность нагревателя датчика кислорода 2
0171 — Слишком бедная смесь
0172 — Слишком богатая смесь
0201 — Обрыв цепи управления форсункой 1
0202 — Обрыв цепи управления форсункой 2
0203 — Обрыв цепи управления форсункой 3
0204 — Обрыв цепи управления форсункой 4
0261 — Замыкание на массу цепи форсунки 1
0264 — Замыкание на массу цепи форсунки 2
0267 — Замыкание на массу цепи форсунки 3
0270 — Замыкание на массу цепи форсунки 4
0262 — Замыкание на +12В цепи форсунки 1
0265 — Замыкание на +12В цепи форсунки 2
0268 — Замыкание на +12В цепи форсунки 3
0271 — Замыкание на +12В цепи форсунки 4
0300 — Много пропусков зажигания
0301 — Пропуски зажигания в 1 цилиндре
0302 — Пропуски зажигания во 2 цилиндре
0303 — Пропуски зажигания в 3 цилиндре
0304 — Пропуски зажигания в 4 цилиндре
0325 — Обрыв цепи датчика детонации
0327 — Низкий уровень сигнала датчика детонации
0328 — Высокий уровень сигнала датчика детонации
0335 — Неверный сигнал датчика положения коленвала
0336 — Ошибка сигнала датчика положения коленвала
0340 — Ошибка датчика фаз
0342 — Низкий уровень сигнала датчика фаз
0343 — Высокий уровень сигнала датчика фаз
0422 — Низкая эффективность нейтрализатора
0443 — Неисправность цепи клапана продувки адсорбера
0444 — Замыкание или обрыв клапана продувки адсорбера
0445 — Замыкание на массу клапана продувки адсорбера
0480 — Неисправность цепи вентилятора охлаждения 1
0500 — Неверный сигнал датчика скорости
0501 — Неверный сигнал датчика скорости
0503 — Прерывание сигнала датчика скорости
0505 — Ошибка регулятора холостого хода
0506 — Низкие обороты холостого хода
0507 — Высокие обороты холостого хода
0560 — Неверное напряжение бортовой сети
0562 — Низкое напряжение бортовой сети
0563 — Высокое напряжение бортовой сети
0601 — Ошибка ПЗУ
0603 — Ошибка внешнего ОЗУ
0604 — Ошибка внутреннего ОЗУ
0607 — Неисправность канала детонации
1102 — Низкое сопротивление нагревателя датчика кислорода
1115 — Неисправная цепь нагрева датчика кислорода
1123 — Богатая смесь в режиме холостого хода
1124 — Бедная смесь в режиме холостого хода
1127 — Богатая смесь в режиме Частичная Нагрузка
1128 — Бедная смесь в режиме Частичная Нагрузка
1135 — Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание
1136 — Богатая смесь в режиме Малая Нагрузка
1137 — Бедная смесь в режиме Малая Нагрузка
1140 — Измеренная нагрузка отличается от расчета
1171 — Низкий уровень СО потенциометра
1172 — Высокий уровень СО потенциометра
1386 — Ошибка теста канала детонации
1410 — Цепь управления клапана продувки адсорбера короткое замыкание на +12В
1425 — Цепь управления клапана продувки адсорбера короткое замыкание на землю
1426 — Цепь управления клапана продувки адсорбера обрыв
1500 — Обрыв цепи управления реле бензонасоса
1501 — КЗ на массу цепи управления реле бензонасоса
1502 — Короткое замыкание на +12В цепи управления реле бензонасоса
1509 — Перегрузка цепи управления регулятора холостого хода
1513 — Цепь регулятора холостого хода короткое замыкание на массу
1514 — Цепь регулятора холостого хода короткое замыкание на +12В, обрыв
1541 — Цепь управления реле бензонасоса обрыв
1570 — Неверный сигнал АПС
1600 — Нет связи с АПС
1602 — Пропадание напряжения бортовой сети на ЭБУ
1603 — Ошибка EEPROM
1606 — Датчик неровной дороги неверный сигнал
1616 — Датчик неровной дороги низкий сигнал
1612 — Ошибка сброса ЭБУ
1617 — Датчик неровной дороги высокий сигнал
1620 — Ошибка ППЗУ
1621 — Ошибка ОЗУ
1622 — Ошибка ЭПЗУ
1640 — Ошибка Теста ЕЕPROM
1689 — Неверные коды ошибок
0337 — Датчик положения коленвала, замыкание на массу
0338 — Датчик положения коленвала, обрыв цепи
0441 — Расход возуха через клапан неверный
0481 — Неисправность цепи вентилятора охлаждения 2
0615 — Цепь реле стартера обрыв
0616 — Цепь реле стартера короткое замыкание на массу
0617 — Цепь реле стартера короткое замыкание на +12В
1141 — Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 — Неисправность цепи реле бензонасоса
263 — Неисправность драйвера форсунки 1
266 — Неисправность драйвера форсунки 2
269 — Неисправность драйвера форсунки 3
272 — Неисправность драйвера форсунки 4
650 — Неисправность цепи лампы CheckEngine

Какими бывают эбу 2110

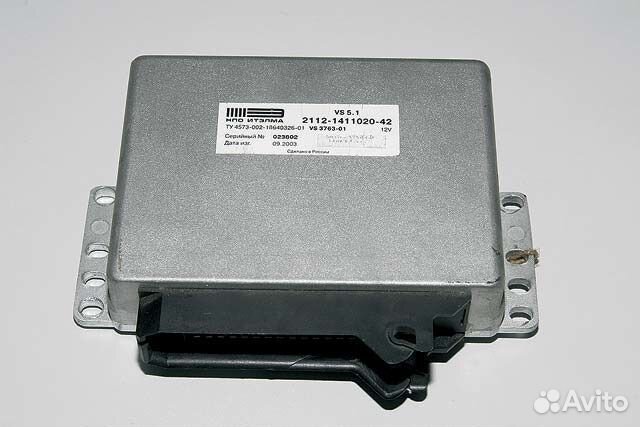

ЭБУ Bosch M1. 5.4ЭБУ ВАЗ 2110 Январь 5.1ЭБУ ВАЗ 2110 BOSCH MP7.0H

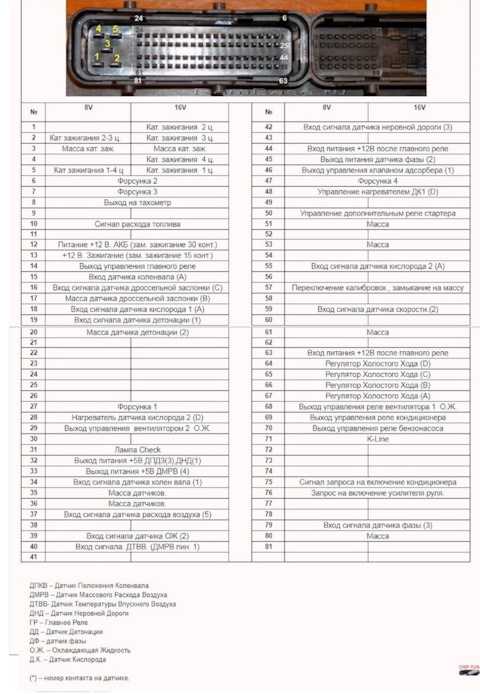

Распиновка разъема ЭБУ Ваз 2110

Распиновка разъема ЭБУ Ваз 2110

Прошиваем ЭБУ на ВАЗ 2110 своими руками

Часто бывает  необходимо прошить мозги автомобиля, для того чтобы убрать те или иные проблемы у автомобиля, о том как это сделать читайте ниже:

  1. Необходимо купить или же скачать бесплатный: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в нашем случае winfe_1.13) Авторская (или стоковая) прошивка уже вам решать, в моем случае i205LR54_v7.3.bin
  2. Блок снять для удобства работы на столе. PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
  3. Схема подключения к блоку ЭБУ

    Схема подключения к блоку ЭБУ

  4. 51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)
  5. Для подключения можно приобрести такой разъем
  6. Теперь когда всё подготовили. Переходим к программе winfe_1.13 (программа работает как из по Win ХР так и из под Win 7). Открываем программу. Выбираем Январь 7.2 Выставляем Порт (Щелкаем и выбираем тот на котором Адаптер). Выставляем скорость 57600
  7. Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
  8. Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
  9. Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

D-Jetronic глава 5: Клапан впрыска (форсунка)

D-Jetronic, глава 5: Клапан впрыска (форсунка)

org/AggregateRating»> Пользовательский рейтинг: 5 / 5

Пожалуйста, оцените Голосовать 1Голосовать 2Голосовать 3Голосовать 4Голосовать 5

Глава 5 серии статей D-Jetronic от Dr-DJet описывает инжекторный клапан с электроприводом. Следите за советами по замене топливных шлангов. Если они протекут, вы рискуете возгореться в двигателе!



  Содержание для нажатия

  • Глава 1: История
  • Глава 2: Обзор функций
  • Глава 3: Блок управления двигателем (ECU)
  • Глава 4: Датчик давления во впускном коллекторе (MAP)
  • Глава 5: Инжекторный клапан
  •       5.1 Функция инжектора
  •       5.2 Инжектор в деталях
  •       5.3 Замена топливных шлангов
  •       5.4 Испытание распылением форсунки
  • Глава 6: Переключатель дроссельной заслонки
  • Глава 7: Триггерные контакты
  • Глава 8: Топливный насос и регулятор давления
  • Глава 9: Клапан холодного пуска и вспомогательного воздуха (также известный как воздушная заслонка)
  • Глава 10: Жгут проводов двигателя
  • Глава 11: Обзор тестера
  • Глава 12: Обслуживание и настройка
  • Глава 13: Поиск и устранение неисправностей и ремонт
  • Глава 14: Контрольный список устранения неполадок D-Jetronic
  • Глава 15: Специальные модели Jaguar XJ12 и XJ-S
  • Часть 16: Meine Fundgrube und Reparaturmöglichkeiten — in Vorbereitung
  • Приложение A: Компоненты двигателя MB
  • Приложение B: Распиновка ЭБУ по производителям автомобилей
  • Anhang C: Literatur und Referenzen — in Vorbereitung



Поздняя и ранняя форсунка MB 350SLC

Еще у них есть игла, которая распыляет топливо в конусе.

Форсунки управляются триггерными контактами, блок управления двигателем (ЭБУ) через драйверы и силовые резисторы на радиаторах группами по 2 (4 и 8 цилиндров), 3 (6 цилиндров) или 6 (12 цилиндров). Время открытия находится в диапазоне от 2 до 10 миллисекунд. При постоянном давлении топлива обычно 2,0 +0,1 бар (имеется в виду от 2,0 до 2,1 бар), таким образом, время открытия и номинальный расход форсунок определяют количество впрыскиваемого топлива. Эти форсунки являются частью линейки Bosch EV1, а также позже использовались с другими уплотнениями и разъемами, например. в Л-Джетроник. Форсунки D-Jetronic варьируются от 0 280 150 001 до …049. Но производство форсунок D-Jetronic прекратилось в 2007 году. Очень ранние форсунки были полностью черными, и их нужно было отличать от Bosch №. Поскольку это создало много путаницы, их затем пометили цветными пятнами, и, наконец, их тело было окрашено, чтобы различать их. Существует 3 основных типа плюс прототип для D-Jetronic:

Типы форсунок D-Jetronic
Farbe Статический расход при 2 бар Примечание
черный   очень-очень ранние форсунки черные, вскоре следуют черные с цветными пятнами. Вы должны проверить Bosch нет. на черных форсунках.
черный желтый 265 см³/мин ранние версии черные, поздние желтые
зеленый 318 см³/мин
синий 380 см³/мин
белый 480 см³/мин Прототип для MB 450SE 6.9, производился с KA-Jetronic



Существует множество вариантов этих 3 основных типов с прямыми и изогнутыми шлангами, защитными колпачками, предотвращающими закоксовывание игл, и одной или двумя уплотнительными кромками с соответствующими втулками. Но это не меняет цветовую маркировку и соответствующие номинальные значения расхода. Только MB использовала все 3 скорости потока, в то время как большинство производителей автомобилей использовали только один или максимум два типа цвета. Бегло взглянув на ваш двигатель, вы узнаете их цветовой код, и вы сможете сравнить его со списком компонентов вашего автомобиля. В принципе, вы можете поменять местами все форсунки одного цвета (черный и желтый означают один цвет), но вам, возможно, придется заменить изогнутые шланги на прямые или наоборот, независимо от того, что говорят вам Bosch или ваша мастерская.





  Внимание! Они подтверждают правильный расход.

  • Никогда не включайте форсунки на 12В без последовательного резистора! Они работают при напряжении около 3В.
  • Никогда не позволяйте им работать в непрерывном режиме! Они всегда управляются ЭБУ в импульсном режиме. Допускается испытание статической скорости потока в течение 1 минуты.
  • Немедленно замените поврежденные или пористые топливные шланги, иначе вы рискуете возгореться!
  • Следите за иглой при вставке форсунок в коллектор! если он погнут, форсунка сломана.
  • Всегда заменяйте резиновые уплотнения между форсунками и впускным коллектором! Они являются слабым местом и источником лишнего воздуха.
  • С 2007 года Bosch больше не производит форсунки. Но их можно легко очистить.
  • Рабочие форсунки вибрируют во время работы. Если вибрации не упали, значит они пропали или не управляются ЭБУ.
  • При хранении форсунок закройте топливный шланг и иглу колпачками. В противном случае они высохнут и игла может повиснуть. Никогда не покупайте форсунки без колпачков!
  •

    Инжектор в деталях

    5.2 Инжектор в деталях

    Форсунка подсоединяется через несколько сантиметров стандартного топливного шланга диаметром 7 мм. Он соединен с ним втулкой. На ранних форсунках шланг надевается на единственную уплотнительную кромку форсунки и фиксируется напрессованной на него длинной втулкой. Поскольку у Bosch всегда были проблемы с утечкой топлива, они ввели на штуцере двойную уплотнительную кромку. Узнать это можно по короткой втулке, которая не прижимается к шлангу.

    Верхняя часть форсунки изготовлена ​​из пластика и имеет указанную цветовую маркировку. Внутри штуцера вы найдете небольшую крышку фильтра. Bosch рекомендует не заменять фильтр. При замене фильтра вы рискуете попасть внутрь грязи и заблокировать иглу. Однако в США вы найдете сменные фильтры под названием корзина для фильтров для форсунок EV1, но я их тоже не заменяю. В верхней части корпуса есть 2-контактный разъем. Он подключается к катушке с сопротивлением 2,4 Ом, которая открывает иглу против пружины при подаче 3 В. Эта катушка управляется ЭБУ через силовые резисторы, установленные на радиаторе. Из-за индуктивности и сопротивления время открытия и закрытия находится в диапазоне 1/10 миллисекунды. Без напряжения игла удерживается пружиной. Форма иглы и пружина определяют номинальный расход форсунок. В качестве более поздней меры предосторожности на нижнюю часть форсунки была установлена ​​пластиковая крышка (не всегда того же цвета, что и форсунка). Он предназначен для предотвращения закоксовывания иглы и немного помогает предотвратить искривление игл при установке форсунок. Вы можете надеть этот защитный колпачок на другие иглы. У этих форсунок есть 2 большие проблемы. Одним из них является резиновое уплотнение впускного коллектора, которое разрушается при нагревании двигателя и было улучшено в форсунках L-Jetronic. Он просто удерживается кольцом или держателем, который прижимает весь инжектор без какой-либо уплотнительной кромки. Во-вторых, топливный шланг, который со временем становится пористым. Никогда не стесняйтесь заменить их!

    Disassembled injector
    Broken injector sealing
    Injector with 1 (left) and 2 sealing edges (right)

    5.

    3 Замена топливных шлангов

    При замене топливных шлангов на форсунках следует различать ранние версии с 1 уплотнительной кромкой и высокой втулкой, напрессованной на штуцер, или более позднюю версию с 2 уплотнительными кромками и только свободной низкой втулкой. Низкая втулка не напрессована на штуцер форсунки, она просто направляет шланг, который полностью уплотнен двумя уплотнительными кромками.

    Форсунки с 1 уплотнительной кромкой и высокой втулкой, напрессованной на штуцер

    Сначала необходимо отрезать старую втулку бокорезом или инструментом типа Dremel. Следите за тем, чтобы не порезать уплотнительную кромку! Я купил эти втулки новым и дорогим инструментом, чтобы напрессовать их на фитинг. Однако я не мог его использовать, так как электрический разъем не позволяет мне его использовать. Вот почему в таких случаях я заменяю старый шланг новым и использую гайки и болтовые хомуты с закругленными краями ленты (я использую ABA Mini 13 из нержавеющей стали). При использовании нового шланга не используйте шланги с текстильным покрытием снаружи. Используйте те, у которых есть усиление внутри резины, и туго затяните хомут.

    Форсунки с 2 уплотнительными кромками и короткой втулкой

    Это значительно облегчает жизнь. Оставьте втулку на месте и просто срежьте ножом старый шланг. Помните, что нельзя разрезать края уплотнения! Затем подготовьте новый шланг и вставьте его сверху через обе уплотнительные кромки в старую втулку, которая как раз и направляет шланг. Я создал инструмент для облегчения нажатия. ГОТОВЫЙ !

    Некоторые производители даже предлагают ремкомплекты для замены этих топливных шлангов на форсунках. Но это всего лишь короткие стандартные топливные шланги и хомуты. Что вы можете сделать сами! Я предпочитаю хомуты из нержавеющей стали ABA Mini 13. Они создают достаточное давление для герметизации и имеют закругленные края, которые не врезаются в шланг. Не используйте слабые хомуты, они никогда не закроют инжектор. В качестве шланга можно использовать любой стандартный шланг диаметром 7 мм и внешним диаметром 13 мм. Обрезал до нужной длины и все. Вы даже должны быть в состоянии сделать это для изогнутых шлангов, как у вас на Porsche 9.14. Пока вы заменяете эти топливные шланги, не забудьте заменить остальные, подключенные к основной топливной магистрали, и шланг от впускного коллектора к датчику абсолютного давления.

    При использовании Dremel следите за тем, чтобы стружка не попадала в инжектор. Пуристы попросят кого-нибудь напрессовать новую втулку на ранних форсунках. Пока у вас есть форсунки, это хорошая возможность провести с ними тест распыления. Некоторые люди также вытягивают топливный шланг, не открывая втулку, а затем пытаются вставить в старую втулку новый топливный шланг с маслом. Не забывайте о важности правильной герметизации, поэтому я не рекомендую этот метод.

    5.4 Тест распыления форсунок

    Когда вы, например, смотрите на цвет своих свечей зажигания и подозреваете распыление и утечку форсунок, или когда вы каким-то образом не принимаете во внимание форсунки, настало время для теста распыления. Конечно, вы можете отправить их на профессиональный тест, но вы все равно можете это сделать, когда этот тест покажет неисправность инжектора. Для этого теста снимите все форсунки с впускного коллектора, но оставьте их подсоединенными к главному топливопроводу. Затем подложите под каждую форсунку маленькие, но одинаковые стаканы. Теперь снимите контакт 15 катушки зажигания (чтобы не сжечь его). Теперь второй человек управляет стартером, пока вы смотрите на каждое стекло, есть ли у вас тонкий распыл конусного типа и нет ли утечки, когда стартер останавливается. Теперь соберите немного топлива в каждый стакан. Что мы хотим увидеть во время спрей-теста?

    Тест на распыление на 8-цилиндре

    Тест на брызги инжектора

    • .
    • Спрей показывает хороший конус?
    • Все форсунки распыляют одинаковое количество топлива?



    Теперь вы кладете все стаканы на доску перед белым фоном и сравниваете, видите ли вы одинаковый уровень в каждом стакане. Если вы видите разницу, все равно пора отправлять форсунки на чистку. Я предпочитаю этот тест измерению статического расхода. Проверка форсунок на испытательном стенде выполняется таким же образом, конечно, стаканы заменяются градуированными мерными стаканами, и отклонения между форсунками можно легче измерить и задокументировать. Если вы хотите, вы можете использовать новый инжектор в качестве эталона. Но это не обязательно для короткого теста, поскольку вероятность того, что все форсунки будут показывать одинаковое отклонение, мала. Я работаю со всеми форсунками, подвешивая их в ультразвуковой очиститель, и позволяю им работать там. Очистка без операции не рекомендуется, так как грязь под иглой может быть удалена только при работе иглы. Таким образом можно нормально восстановить свои форсунки. Это не поможет, если игла погнута или катушки свернуты.



    Ваш Dr-DJet (Volker)


    Copyright © 2014 этого содержания и этой статьи Этот адрес электронной почты защищен от спам-ботов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
