Распиновка esp8266 esp 12. Полное руководство по распиновке ESP8266 и ESP-12E: функции контактов, периферийные устройства и особенности использования

Какие контакты доступны на модуле ESP8266 и ESP-12E. Как правильно подключать периферийные устройства к ESP8266. Какие особенности нужно учитывать при работе с GPIO ESP8266. На что обратить внимание при выборе контактов для проекта на ESP8266.

Содержание

Обзор модулей ESP8266 и ESP-12E

ESP8266 — это популярный Wi-Fi модуль, который широко используется в проектах интернета вещей и умного дома. Наиболее распространенной модификацией является ESP-12E, которая имеет больше доступных контактов по сравнению с базовой версией ESP-01.

Ключевые характеристики ESP-12E:

32-битный процессор Tensilica L106 с тактовой частотой до 160 МГц
Встроенный Wi-Fi модуль с поддержкой 802.11 b/g/n
4 МБ флеш-памяти
22 контакта для подключения периферии
Размеры модуля всего 16×24 мм

Благодаря компактным размерам и богатой функциональности, ESP-12E стал основой для создания плат разработки, таких как популярная NodeMCU.

Распиновка ESP-12E

Модуль ESP-12E имеет 22 контакта, расположенных по периметру платы. Их назначение следующее:

RST — сброс модуля
ADC — аналоговый вход (10 бит)
EN — включение чипа (активный высокий уровень)
GPIO16 — вывод общего назначения, также используется для пробуждения из режима глубокого сна
GPIO14, GPIO12, GPIO13 — выводы общего назначения, также могут использоваться как SPI
VCC — питание 3.3В
GND — земля
GPIO15, GPIO2, GPIO0, GPIO4, GPIO5 — выводы общего назначения
RX, TX — UART

Важно отметить, что не все GPIO доступны для свободного использования, так как некоторые задействованы для работы WiFi и флеш-памяти.

Особенности распиновки NodeMCU

Плата NodeMCU на базе ESP-12E имеет более удобную для разработчиков распиновку. Она содержит 30 контактов, из которых 17 являются GPIO. Основные отличия от распиновки ESP-12E:

Добавлены контакты питания 5В (Vin) и 3.3В
GPIO пронумерованы как D0-D8 для удобства
Выведены дополнительные земляные контакты
Добавлен micro-USB для программирования и питания

Такая конфигурация позволяет легко подключать внешние датчики и устройства без использования дополнительных переходников.

Доступные периферийные интерфейсы ESP8266

ESP8266 поддерживает следующие интерфейсы для подключения периферийных устройств:

UART — 2 порта для последовательной связи
SPI — 2 интерфейса для высокоскоростного обмена данными
I2C — 1 программный интерфейс для подключения датчиков
I2S — для передачи аудио
PWM — на большинстве GPIO для управления моторами, светодиодами и т.д.

Благодаря мультиплексированию выводов, один и тот же контакт может выполнять разные функции. Это позволяет гибко настраивать ESP8266 под конкретную задачу.

Подключение питания к ESP8266

Правильное подключение питания критично для стабильной работы ESP8266. Основные моменты:

Рабочее напряжение — 3.3В
Максимальный ток — до 250 мА

Допускается питание 5В через встроенный регулятор на NodeMCU
Рекомендуется использовать стабилизированный источник питания

При питании от батарей нужно учитывать, что в режиме передачи WiFi потребление может достигать 170 мА. Поэтому емкость элементов питания должна быть достаточной.

Программирование ESP8266

Для программирования ESP8266 доступно несколько вариантов:

Arduino IDE — самый простой способ для начинающих
Espressif SDK — официальный инструментарий для разработки
MicroPython — для программирования на Python
NodeMCU — прошивка для работы с Lua

Выбор среды разработки зависит от предпочтений программиста и требований проекта. Arduino IDE подходит для большинства любительских применений благодаря простоте и обилию готовых библиотек.

Типичные схемы подключения периферии

Рассмотрим несколько базовых схем подключения внешних устройств к ESP8266:

Подключение светодиода

Светодиод подключается анодом к GPIO через резистор 220-330 Ом, катод — на землю. Для управления используется функция digitalWrite().

Считывание данных с DHT11

Датчик температуры и влажности DHT11 подключается к питанию 3.3В, земле и одному из GPIO. Для работы с ним удобно использовать готовую библиотеку.

Управление реле

Реле подключается к GPIO через транзистор, так как выходной ток ESP8266 недостаточен для прямого управления. Необходимо также использовать защитный диод.

При разработке более сложных схем нужно внимательно следить за токами потребления и использовать подходящие GPIO с учетом их особенностей.

Заключение

ESP8266 и его модификация ESP-12E являются мощной и удобной платформой для создания устройств интернета вещей. Правильное понимание распиновки и особенностей работы с GPIO позволяет максимально эффективно использовать возможности этого популярного WiFi-модуля. При разработке проектов важно учитывать ограничения на использование некоторых выводов и соблюдать рекомендации по питанию устройства.

ESP 12 описание распиновка

Описание

WiFi модуль ESP-12E разработан компанией Ai-thinker и построен на базе процессора с ядром ESP8266, отличительной особенностью которого является наличие радиоинтерфейса WiFi. Ядро ESP8266 интегрировано в Tensilica L106 – 32-битный микроконтроллер с ультранизким энергопотреблением. Поддержка тактовых частот 80 и 160 МГц, поддержка RTOS, встроенные Wi-Fi MAC/BB/RF/PA/LNA, микрополосковая антенна на плате модуля.

Модуль поддерживает стандарт IEEE802.11 b/g/n, полный стек TCP/IP протоколов. Пользователи могут использовать модули либо в качестве дополнения для подключения какого-либо устройства к сети, либо в качестве отдельного сетевого контроллера.

Модуль специально сконструирован для создания мобильных устройств и интернета вещей (IoT).

Характеристики (кратко):

Поддержка беспроводного стандарта 802.11 b/g/n;
Поддержка 2 режима работы Wi-Fi Direct (P2P), soft-AP;
Интегрирован стек протокол TCP/IP;
Интегрированы TR переключатель, балун, LNA, усилитель и согласователь сети;
Интегрированы PLLs, регуляторы, DCXO и блок управления питанием;
Выходная мощность в режиме 802. 11b: +19.5dBm;
Поддержка подключения нескольких TCP Client;
встроенный 32-битный MCU с низким энергопотреблением;
встроенный 10-битный АЦП;
встроенный стек протоколов TCP/IP;
встроенный РЧ коммутатор, РЧ трансформатор сопротивлений, LNA, усилитель мощности;
встроенные блоки ФАПЧ и управления мощностью;
Wi-Fi 2,4 ГГц, поддержка WPA/WPA2;
SDIO 2.0, (H) SPI, UART, I2C, I2S, IRDA, PWM, GPIO;
STBC, 1×1 MIMO, 2×1 MIMO;
Прием/передача пакетов

A-MPDU и A-MSDU агрегация и 0.4мс защитный интервал;
Энергопотребление в режиме ожидания потребление в режиме глубокого сна ток утечки в выключенном режиме
диапазон рабочик температур: -40 – 125 ºC.
Пользовательская настройка Набор AT команд, Cloud Server, приложение Android/iOS

ESP-12 распиновка и назначение выводов так-же в pdf

Назначение выводов платы ESP-12E на базе микроконтроллера ESP8266

Номер вывода	Название вывода	Назначение
1	RST	Сброс модуля
2	ADC	Вход аналого-цифрового преобразователя. Входное напряжение в диапазоне 0–1 вольт; результат 0–1024.
3	EN	Вывод включения чипа. Активный уровень – высокий.
4	IO16	GPIO16; может использоваться для пробудить чипсет из режима глубокого сна.
5	IO14	GPIO14; HSPI_CLK
6	IO12	GPIO12; HSPI_MISO
7	IO13	GPIO13; HSPI_MOSI; UART0_CTS
8	VCC	Вход питания 3,3В.
9	CS0	Выбор чипа
10	MISO	Вход ведущего, выход ведомого.
11	IO9	GPIO9
12	IO10	GPIO10
13	MOSI	Выход ведущего, вход ведомого.
14	SCLK	Последовательный тактовый сигнал.
15	GND	Корпус.
16	IO15	GPIO15; MTDO; HSPICS; UART0_RTS
17	IO2	GPIO2; UART1_TXD
18	IO0	GPIO0
19	IO4	GPIO4
20	IO5	GPIO5
21	RXD	UART0_RXD; GPIO3
22	TXD	UART0_TXD; GPIO1

схема подключения и прошивки

резисторы R2 R3 необходимы для старта модуля , разрешение и сброс
резисторы R4 R5 R6 для выбора режима работа прошивка
резистор R1 необходим для выхода модуля из режима сна, если режим сна не используется его можно не ставить и вывод 16 испоользовать для своих целей
для перехода в режим прошивки необходимо зажать SW1 SW2, после чего отпустить SW1 затем SW2. или-же подать питание при нажатой кнопке SW2.

datasheet ESP12

спецификация на ESP8266

Понемногу обо всем..: ESP-8266 коротко о главном

На этой странице я планирую в простых , бестолковых словах объяснить то, что сначала кажется сложным .

А то многие крутые люди не снисходят для объяснений чайникам и смотрят как те закипают 😉

Началось все с того , что прикупил я себе как то на новый год набор ардуиншика — Матрешка, типа поиграть в умного программиста и пописать программки для светодиодов, войти в мир микропроцессоров. Поиграл, надоело (( В процессе поиска информации и изучения темы микропроцессоров, о которых я до этого практически ничего не знал, я наткнулся на интересный портал — http://homes-smart.ru/index.php/about-us. Вот тут меня зацепило!
Один умный человек решил создать конструктор для программирования микропроцессора, а конструктор это кубики, которые и дурак сложить сможет. Не надо отлаживать программный код и изобретать велосипед. Да и микропроцессор он выбрал очень интересный — ESP-8266 со встроенным WiFi. Маленький и удаленький, его можно и в лампочку приспособить и дом охранять научить. В общем понеслось…..

Рассказывать подробности не буду, все можно прочесть по ссылкам, опишу свои ощущения и мнения. Ссылки на Али привожу средне потолочные, ни разу не реклама, а просто образец для поиска.

Начнем с того что на сегодня есть много модификаций этого модуля :

1. Если в перспективе есть планы встроить модуль в небольшое устройстао то нужен модуль

ESP-12E

(https://ru.aliexpress.com/item/Free-Shipping-1pcs-lot-ESP8266-serial-WIFI-model-ESP-12-ESP-12E-ESP12E-ESP12-Authenticity-Guaranteed/32716987849.html?)

Он самый компактный, но к нему нужен программатор.

Специальный драйвер для PC, который вам может неоднократно понадобиться при желании перепрограммировать модули уже встроенные в разные готовые продукты.

Программатор FTDI-USB

(https://ru. aliexpress.com/item/FT232RL-FTDI-USB-to-TTL-Serial-Adapter-Module-for-Arduino-Mini-Port-3-3V-5V-Free/32422482038.html?)

Классическая схема подключения модуля ESP8266

Сразу скажу, что ни разу не паял эту схему полностью, а упрощенно работает (у меня по крайней мере). По мне так надо всего два сопротивления (к CH-PD и GPIO-15). Я это понял по китайской платке которую можно прикупить и меньше паять (два сопротивления уже на месте) В миру зовется «белая плата для esp8266»

(https://ru.aliexpress.com/item/Serial-WIFI-ESP8266-module-ESP-07-ESP-12-ESP-12E-adapter-plate-excluding-module/32642652906.html?)

2. Второй вариант рекомендую всем!!! Модуль полностью распаян, подключается по usb к любой телефонной зарядке, программируется прямым подключением к компьютеру.
В народе зовется бутерброд или Witty.

(https://ru.aliexpress.com/item/free-shipping-ESP8266-serial-WIFI-Witty-cloud-Development-Board-ESP-12F-module-MINI-nodemcu/32738532939. html?)
Что замечательно — на ней есть трехцветный светодиод и фоторезистор, которые вам наглядно могут показать многие возможности ESP. И не надо ничего паять и мудрить ))) Эту плату можно и в дальнейшем применять в любых конструкциях, главное учесть эти элементы или выпаять / вырезать их.

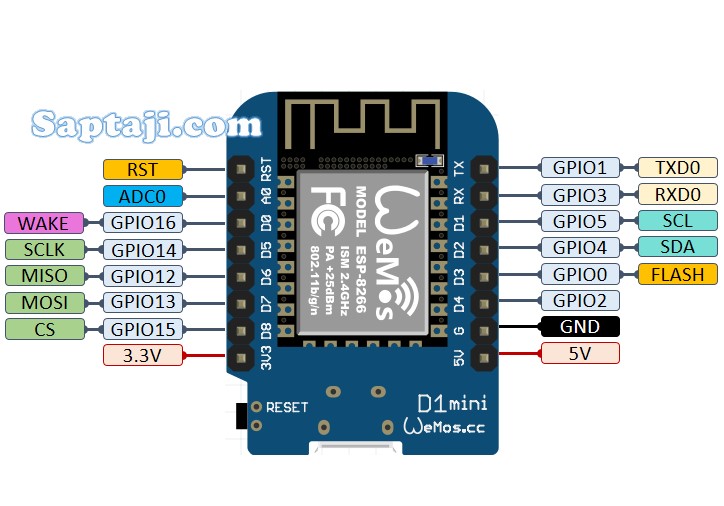

3. Wemis D1 mini. Вариант это среднее между двумя первыми.

(https://ru.aliexpress.com/item/NodeMCU-Lua-ESP8266-ESP-12-WeMos-D1-Mini-WIFI-4M-Bytes-Development-Board-Module/32703511086.html?)
Модуль также готов к использованию и не имеет ничего лишнего. Программируй и подключай.
К нему также можно докупить несколько готовых модулей с датчиками. Собрал и работает.

Наигравшись с паяльником, остановился на варианте готовых модулей …

4. Готовый и недорогой модуль.

https://ru.aliexpress.com/item/Wavgat-nodemcu-V3-Lua-WI-FI-esp8266/32841025867.html?

Ну вот как то с матчастью разобрались, приблизительно. Теперь о главном — а нахрена оно вообще нужно ???
По простому это микрокомпьютер у которого есть несколько специальных выходов для подключения различных устройств — датчиков, исполнительных элементов, индикаторов, передающих и принимающих устройств. Благодаря миниатюрности и невысокой цене можно использовать только один выход для одного устройства, а можно почти все задействовать. Благодаря WiFi все взаимодействия с модулем производятся без проводов.

— самое распространенное применение это погодная станция, «любая ESP со временем превращается в погодную станцию» как говориться. Подключив датчики температуры, влажности, освещенности, СО и пр. можно получать оперативную информацию в любое время и в любом месте.
— можно управлять освещением в доме или где угодно с компьютера или смартфона из дома или из за границы
— можно дистанционно открывать ворота, контролировать вход и выход людей через калитку, охранять дом
— можно управлять насосом в колодце, отоплением в доме, поливом огорода.
— можно все вышеперечисленные мероприятия записывать и хранить данные для статистики или из любопытства на своем сервере или в интернете или где угодно

Много чего можно, но главное не забывать о безопасности и резервных каналах управления. Как всякая электроника, тем более китайская, да еще завязанная на беспроводные технологии и даже интернет — ESP имеет право глючить в самый неподходящий момент, поэтому я стараюсь не навешивать на один модуль слишком много задач и использовать два модуля для подстраховки (перезапуска) друг друга, и даже подключил к ним управление через GSM модуль, до кучи.

Да и главное — управлять то этим всем должна программа, вот ссылка на первоисточник — https://wifi-iot.com/?m=main, а вот мои описания тута и тута.

Вот вроде и все для начального понимания, на других страницах я обрисую свои конкретные изделия и мысли по поводу развития и модернизации проектов.

коллекция нужных ссылок :

https://geektimes.ru/post/276280/

https://geektimes. ru/post/271078/

https://wifi-iot.com/?m=main

http://homes-smart.ru/index.php/about-us

https://esp8266.ru/forum/

ESP8266 — подключение и обновление прошивки

https://mysku.ru/blog/aliexpress/37928.html

Краткое руководство по распиновке NodeMCU и ESP-12E, описанию контактов и периферийным устройствам — Matha Electronics

Модуль ESP-12E, который служит базовой платой платы NodeMCU, а также распиновка обеих плат, будут рассмотрены в этом уроке. Если вы создаете собственное оборудование, распиновка ESP12-E будет полезна, а знание распиновки NodeMCU будет иметь решающее значение, если вы используете плату ESP8266 NodeMCU.

Введение

Идея Интернета вещей (IoT) существует уже давно, но по-настоящему она стала популярной только тогда, когда сообщество DIY начало инвестировать в нее. Для поддержки недорогих и простых систем IoT вам необходимо как соответствующее оборудование, так и превосходное программное обеспечение.

Компания Espressif Systems оказала большое влияние на эту ситуацию. SoC ESP8266, впервые представленный в 2014 году, стал стандартным чипом для проектов DIY, связанных с IoT.

Многие независимые производители начали использовать SoC ESP8266 для создания небольших модулей и плат, которые легко интегрировать в нашу текущую установку для любителей, в которой в основном используется Arduino.

ESP-01, созданный Ai-Thinker, является одним из широко используемых модулей на основе ESP8266. С SoC ESP8266, флэш-памятью и несколькими разъемами для подключения к другим гаджетам, таким как Arduino, это простая плата.

Контакты не подходят для макетирования, есть только два контакта GPIO, для программирования требуется модуль преобразователя USB в UART и т. д. Это замечательная плата для начала работы с ESP8266.

В результате производители начали использовать несколько более сложную модель ESP-12E, также разработанную Ai-Thinker, а не ESP-01, которая является базовой моделью модуля ESP8266.

Преимущество платы ESP-12E заключается в том, что она имеет больше контактов GPIO и зубчатые края на печатной плате, что упрощает подключение этой платы к вашей собственной конструкции.

Модуль ESP-12E

ESP-12E от Ai-Thinker — это модуль Wi-Fi, основанный на SoC ESP8266EX. ESP8266EX SoC — это чип Wi-Fi с поддержкой полного стека TCP/IP, основанный на 32-разрядном процессоре Tensilica L106 Diamond и встроенном MAC-адресе Wi-Fi.

Модуль ESP-12E с краевыми зубцами

ESP-12E можно использовать как автономное устройство с подключением к Wi-Fi и выводами GPIO или как адаптер Wi-Fi для других устройств. микроконтроллеры, такие как Arduino, например, использующие интерфейс UART, потому что у него есть микроконтроллер (в форме L106 Diamond от Tensilica).

Модуль ESP-12E состоит из SoC ESP8266, 4 МБ флэш-памяти SPI, кристалла 26 МГц, антенны на печатной плате и нескольких компонентов, связанных с радиочастотами. ESP-12E имеет намного больше контактов, чем модуль ESP-01, как вы можете видеть на изображении, и каждый контакт на печатной плате имеет зубчатый край.

Распиновка ESP-12E

Это изображение распиновки ESP-12E будет очень полезно для вас, если вы заинтересованы в создании собственной коммутационной платы для модуля ESP-12E. Как видите, модуль ESP-12E имеет 22 контакта.

Все выводы и их альтернативные функции описаны на схеме выводов модуля ESP-12E выше. Контакты модуля ESP-12E описаны в следующей таблице.

Pin	Function
RST	Reset the Module
ADC0	ADC Pin with 10-bit resolution
EN	Chip Enable Pin (active HIGH)
GPIO16	GPIO16 pin (wake pin from deep sleep mode)
GPIO14	GPIO14 pin (HSPI_CLK)
GPIO12	GPIO12 pin (HSPI_MISO)
GPIO13	GPIO13 pin (HSPI_MOSI)
VCC	3. 3V Power Supply (max 3.6V)
SDCMD	SDIO CMD (GPIO11)
SDD0	SDIO Data 0 (GPIO7)
SDD2	SDIO Data 2 (GPIO9)
SDD3	SDIO Data 3 (GPIO10)
SDD1	SDIO Data 1 (GPIO8)
SCCLK	SDIO CLK (GPIO6)
GND	Ground Pin
GPIO15	GPIO15 pin (HSPI_CS)
GPIO2	GPIO2 pin (TXD1)
Flash	Flash Pin (GPIO0)
GPIO4	GPIO4 pin (SDA – software I2C)
GPIO5	GPIO5 pin (SCL – software I2C)
RXD0	UART0 RXD pin (GPIO3)
TXD0	UART0 TXD (GPIO1)

ESP8266 NodeMCU Breakout Board

Команда NodeMCU создала коммутационную плату для своего проекта прошивки NodeMCU, используя модуль ESP-12E в качестве базовой платы, и выпустила проект с открытым исходным кодом. Встроенные периферийные устройства платы ESP-12E NodeMCU уже были рассмотрены в уроке «Начало работы с NodeMCU».

Плата NodeMCU (ESP-12E)

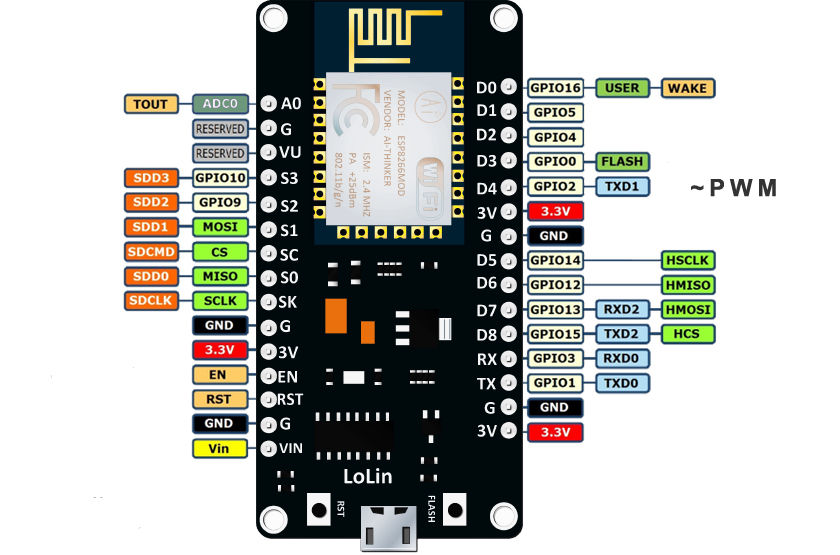

Распиновка NodeMCU

Распиновка платы NodeMCU показана на рисунке ниже. Если он основан на оригинальном дизайне NodeMCU Devkit, типичная плата NodeMCU включает 30 контактов. 8 контактов используются для питания, а 2 остаются. Остальные 20 контактов подключены к контактам модуля ESP-12E.

В следующей таблице приведено краткое описание контактов.

.0049 Программное обеспечение SCL (I2C)

Pin	Description	Alternate Functions	Default
ADC0	Analog Input		ADC0
Reserved
Reserved
SDD3	Данные SDIO 3	GPIO10	SDD3
SDD2	Данные SDIO 2	GPIO9	SDD2
SDD1	SDIO Data 1	GPIO8	SDD1
SDDCMD	SDIO CMD	GPIO11	SDDCMD
SDD0	SDIO Data 0	GPIO7	SDD0
SDCLK	SDIO CLK	GPIO6	SDCLK
GND	Ground
3. 3V	3.3V Output
EN	Chip Enable (Active HIGH)
RST	Reset (Active LOW)
GND	Ground
VIN	5V Input to 3.3V Регулятор
3,3V	3,3 В.0049 GPIO1	TXD0
RXD0	USRT0 RXD	GPIO3	RXD0
GPIO15	GPIO15	HSPI_CS / RTS0	GPIO15
GPIO13	GPIO13	HSPI_MOSI / CTS0	GPIO13
GPIO12	GPIO12	HSPI_MISO	GPIO12
GPIO14	GPIO14		HSPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI_SPI0050	GPIO14
GND	Ground
3. 3V	3.3V Output
GPIO2	GPIO2	UART1 TXD	GPIO2
Flash	Flash	GPIO0	Flash
GPIO4	GPIO4	Программное обеспечение SDA (I2C)	GPIO4
GPIO5	GPIO5
GPIO5
GPIO16	GPIO16	Wake (Deep Sleep)	GPIO16

9002. Power, PERIPHERALS, и PINS -PINS и PINS -NOD и PINS.

Плата NodeMCU может питаться двумя разными способами. Порт micro-USB используется для одного и контакт VIN для другого. Имейте в виду, что с SoC ESP8266EX совместимо только 3,3 В. Таким образом, плата NodeMCU оснащена микросхемой регулятора напряжения 3,3 В (AMS1117 — 3.3).

Вы можете подать регулируемое напряжение 5 В на контакт VIN, если он у вас есть. Есть три контакта 3,3 В, которые подключены к выходу 3,3 В регулятора.

Какие периферийные устройства доступны на NodeMCU?

Это конкретно относится к SoC ESP8266EX. Давайте рассмотрим все различные периферийные устройства NodeMCU, помня об этом.

GPIO

На ESP8266EX имеется 17 контактов GPIO. Однако не все из них доступны пользователю, так как некоторые из них (например, UART, SDIO, SPI и т. д.) используются для других функций в NodeMCU (модуль ESP-12E).

Изучив все остальные периферийные устройства, мы рассмотрим доступные контакты GPIO NodeMCU.

SPI

На SoC ESP8266EX есть два интерфейса SPI (SPI и HSPI). Два из них позволяют выполнять операции как Master, так и Slave. Тактовая частота ведомого режима ограничена 20 МГц, но тактовая частота ведущего режима может быть отрегулирована до 80 МГц.

SCLK — GPIO6 (недоступно)
MISO — GPIO7 (недоступно)
MOSI – GPIO8 (Not Available)
CS – GPIO11 (Not Available)
HSPI_CLK – GPIO14
HSPI_MISO – GPIO12
HSPI_MOSI — GPIO13
HSPI_CS — GPIO15

Несколько контактов SDIO мультиплексированы с контактами GPIO для SPI. Флэш-память SPI 4 МБ также включена в модуль ESP-12E и подключается через контакты SPI. Таким образом, вы не можете получить доступ к контактам SPI. Для связи SPI могут использоваться только выводы HSPI.

I2C

ESP8266 не имеет аппаратного I2C, но поддерживает его программно. Поскольку они не выполняют никаких других операций, кроме SDA и SCL, в качестве этих функций можно использовать GPIO4 и GPIO5.

UART

Два аппаратных UART на ESP8266EX (UART0 и UART1) поддерживают скорость передачи до 115200 бод. UART0 может использоваться для связи, а также обеспечивает управление потоком данных. UART1 можно использовать для регистрации данных, так как он имеет только вывод TX (вывод RX используется SDD1).

UART0 TX – GPIO3
UART0 RX – GPIO1
UART0 RTS – GPIO15
UART0 CTS – GPIO13
UART1 TX – GPIO2
UART1 RX – GPIO8 (недоступно)

Дополнительные функции

За исключением GPIO16, все контакты GPIO допускают прерывания.

Плата NodeMCU имеет два внутренних светодиода. Один светодиод модуля ESP-12E подключен к GPIO2, а другой светодиод платы NodeMCU подключен к GPIO16.

Итак, какие контакты GPIO доступны на NodeMCU?

Общее количество контактов GPIO, доступных для пользователей, можно рассчитать, используя информацию, которая была предоставлена до этого момента. Во-первых, SPI Flash использует GPIO с 6 по 11. В результате пользователь не может получить к ним доступ.

Кроме того, поскольку GPIO1 и GPIO3 используются в качестве контактов UART TX и RX, они также исключаются. Другими словами, 8 из 17 контактов GPIO уже используются. Теперь у нас осталось 9 булавок. На плате NodeMCU эти контакты помечены как D0-D8.

Контакты GPIO, доступные на NodeMCU, перечислены в таблице ниже.

GPIO Pin	NodeMCU Pin	Information
0	D3	Pulled HIGH and connected to Flash Button
1	TX	Do not use while TXing
2	D4
3	RX	Не использовать во время приема
4	D2	I2C SDA
5	D1	I2C SCL
6 – 11	–	Connected to SPI Flash
12	D6
13	D7
14	D5
15	D8	Pulled LOW
16	D0	Used to wake from deep sleep. Без прерывания, I2C, ШИМ

Контакты выбора режима загрузки

Эти контакты используются для выбора режима загрузки.

GPIO 0	GPIO 2	GPIO 15	Boot Mode
LOW	HIGH	LOW	UART Bootloader
HIGH	HIGH	LOW	Boot from SPI Вспышка
x	x	ВЫСОКИЙ	Загрузка с SDIO

Заключение

Надеюсь, вы все поняли основы распиновки NodeMCU и распиновки ESP-12E. Мы MATHA ELECTRONICS скоро вернемся с более информативными блогами.

Справочник по распиновке ESP8266 — Last Minute Engineers

Одна из приятных особенностей ESP8266 заключается в том, что он имеет достаточное количество контактов GPIO для работы. Вам не придется жонглировать или мультиплексировать контакты ввода-вывода. Тем не менее, есть несколько вещей, о которых следует помнить, поэтому, пожалуйста, внимательно прочитайте распиновку.

Примечание:

Обратите внимание, что следующая распиновка относится к популярной 30-контактной отладочной плате ESP8266 NodeMCU .

Не каждая макетная плата ESP8266 предоставляет доступ ко всем контактам, но каждый контакт работает одинаково независимо от того, какую макетную плату вы используете.

Периферийные устройства и ввод-вывод ESP8266

ESP8266 NodeMCU имеет в общей сложности 17 контактов GPIO, которые выведены на контактные разъемы с обеих сторон макетной платы. На эти контакты можно назначать различные периферийные функции, в том числе:

1 Канал ADC	1 канал 10-битного точности SAR ADC
2 Интерфейсы UART	2 Интерфейсы UART с опорой для управления потоком
4 PWM. для управления такими параметрами, как скорость двигателя или яркость светодиода
2 интерфейса SPI и 1 интерфейс I2C	Два интерфейса SPI и один интерфейс I2C для подключения различных датчиков и периферийных устройств
Интерфейс I2S	Один интерфейс I2S для добавления звука в ваш проект

Благодаря функции мультиплексирования контактов ESP8266 , которая позволяет нескольким периферийным устройствам совместно использовать один контакт GPIO. Это означает, что один контакт GPIO может выполнять такие функции, как I2C, I2S, UART, PWM и т. д.

Подробную информацию о ESP8266 см. в техническом описании.

Техническое описание ESP8266

Распиновка ESP8266

Всего у ESP8266 NodeMCU 30 контактов. Для удобства контакты со схожим функционалом сгруппированы вместе. Распиновка следующая:

Давайте подробнее рассмотрим выводы ESP8266 и их функции один за другим.

Контакты GPIO ESP8266

ESP8266 NodeMCU имеет 17 контактов GPIO, которым можно назначать различные функции путем программирования соответствующих регистров. Каждый GPIO может быть сконфигурирован с внутренним подтягиванием или понижением или установлен на высокий импеданс.

Какие GPIO ESP8266 безопасны в использовании?

Хотя у ESP8266 много выводов с различными функциями, некоторые из них могут не подойти для ваших проектов. В приведенной ниже таблице показано, какие контакты безопасны в использовании, а какие следует использовать с осторожностью. 10) дискретных аналоговых уровней. Другими словами, он будет преобразовывать входные напряжения в диапазоне от 0 до 3,3 В (рабочее напряжение) в целочисленные значения в диапазоне от 0 до 1024. В результате получается разрешение 3,3 вольта/1024 единицы или 0,0032 вольта (3,2 мВ) на единицу.

Следующие два измерения могут быть реализованы с использованием АЦП. Однако их нельзя реализовать одновременно.

Измерьте напряжение питания VDD3P3 (контакты 3 и 4).
Измерьте входное напряжение A0.

Выводы SPI ESP8266

ESP8266 имеет два интерфейса SPI (SPI и HSPI) в режимах ведомого и ведущего. Эти SPI также поддерживают функции SPI общего назначения, перечисленные ниже:

4 временные режимы передачи формата SPI
До 80 МГц и разделенные тактовые частоты 80 МГц
До 64-байт FIFO

Можно использовать SPI на любых контактах путем «битового удара».

Выводы ESP8266 I2C

У ESP8266 нет аппаратных выводов I2C, но это можно сделать с помощью «битового удара». Он работает довольно хорошо, и ESP8266 достаточно быстр, чтобы соответствовать скорости «уровня Arduino».

По умолчанию GPIO4 (SDA) и GPIO5 (SCL) используются в качестве выводов I2C, чтобы облегчить людям работу с существующим кодом, библиотеками и эскизами Arduino.

Однако вы можете использовать любые два других контакта GPIO в качестве контактов I2C, вызвав wire.begin(SDA, SCL) в Arduino IDE.

Выводы ESP8266 UART

ESP8266 имеет два интерфейса UART, UART0 и UART2, которые поддерживают асинхронную связь (RS232 и RS485) со скоростью до 4,5 Мбит/с.

UART0 (контакты TXD0, RXD0, RST0 и CTS0) используется для связи.
UART1 (контакт TXD1) имеет только сигнал передачи данных и обычно используется для печати журналов.

RXD0 и TXD0 — это контакты последовательного управления и загрузки. В основном они используются для связи с модулем ESP.

Поэтому при их использовании следует соблюдать осторожность, поскольку они подключены через преобразователь USB-последовательный порт и, следовательно, будут получать трафик USB.

Выводы ШИМ ESP8266

Все выводы GPIO ESP8266, от GPIO0 до GPIO15, можно запрограммировать для генерации выходов с широтно-импульсной модуляцией (ШИМ).

На ESP8266 сигнал ШИМ имеет 10-битное разрешение, а диапазон частот ШИМ регулируется в пределах от 1000 мкс до 10000 мкс, т. е. от 100 Гц до 1 кГц.

ESP8266 Контакты SDIO

ESP8266 имеет один подчиненный SDIO (Secure Digital Input/Output Interface) для подключения SD-карт. Поддерживаются SDIO v1.1 (4-битная, 25 МГц) и SDIO v2.0 (4-битная, 50 МГц).

Контакты питания ESP8266

Контакт VIN можно использовать для прямого питания ESP8266 и его периферийных устройств, если у вас есть регулируемый источник питания 5 В.

Контакт 3V3 — это выход встроенного регулятора напряжения; вы можете получить до 600 мА от него.

GND — контакт заземления.

Выводы прерывания ESP8266

Все GPIO могут быть настроены как прерывания, кроме GPIO16.

Выводы управления ESP8266

Вывод EN (также известный как CH_PD или Chip Power Down) используется для включения ESP8266.
