Какие бывают типы USB разъемов. Как выглядит распиновка USB 2.0 и 3.0. В чем отличия micro-USB от mini-USB. Как устроены разъемы Type-C и Lightning. Какое назначение у каждого контакта в USB кабеле.
Эволюция стандарта USB: от 1.0 до 3.0
Универсальная последовательная шина USB прошла долгий путь развития с момента своего появления в 1996 году. Рассмотрим основные вехи эволюции этого интерфейса:
- USB 1.0 (1996) — первая версия со скоростью передачи данных до 12 Мбит/с
- USB 1.1 (1998) — исправлены ошибки первой версии
- USB 2.0 (2000) — увеличена скорость до 480 Мбит/с
- USB 3.0 (2008) — скорость выросла до 5 Гбит/с
- USB 3.1 (2013) — достигнута скорость 10 Гбит/с
- USB 3.2 (2017) — максимальная скорость 20 Гбит/с
Каждое новое поколение USB обеспечивало обратную совместимость с предыдущими версиями. При этом менялась не только скорость передачи данных, но и конструкция разъемов.
Основные типы USB разъемов
За время существования USB было разработано несколько типов разъемов, различающихся по размеру и форме:

- USB Type-A — стандартный плоский разъем, используемый в компьютерах
- USB Type-B — квадратный разъем, применяемый в принтерах и других периферийных устройствах
- Mini-USB — уменьшенная версия Type-B, популярная в 2000-х годах
- Micro-USB — еще более компактный разъем, широко используемый в смартфонах
- USB Type-C — современный универсальный разъем с симметричным дизайном
Каждый тип разъема имеет свою уникальную распиновку, которую важно учитывать при подключении устройств.
Распиновка USB 2.0: четыре провода для передачи данных и питания
USB 2.0 использует четырехпроводное соединение. Рассмотрим назначение каждого контакта:
- Vcc (+5В) — красный провод, обеспечивает питание устройства
- D- (Data-) — белый провод, передача данных
- D+ (Data+) — зеленый провод, передача данных
- GND (Ground) — черный провод, заземление
Такая простая схема позволяет не только передавать информацию, но и обеспечивать питание подключенных устройств током до 500 мА.
Распиновка USB 3.0: девять проводов для высокоскоростной передачи
В USB 3.0 количество контактов увеличилось до девяти, что позволило значительно повысить скорость передачи данных:

- Vcc (+5В) — питание
- D-
- D+
- GND
- StdA_SSRX- — прием данных SuperSpeed
- StdA_SSRX+ — прием данных SuperSpeed
- GND_DRAIN — дополнительное заземление
- StdA_SSTX- — передача данных SuperSpeed
- StdA_SSTX+ — передача данных SuperSpeed
Дополнительные контакты позволили реализовать двунаправленную передачу данных на скорости до 5 Гбит/с.
Особенности распиновки micro-USB
Micro-USB разъемы стали стандартом для мобильных устройств благодаря своим компактным размерам. Распиновка micro-USB 2.0 включает 5 контактов:
- Vcc (+5В) — питание
- D- — данные
- D+ — данные
- ID — идентификация OTG-режима
- GND — заземление
Контакт ID позволяет устройству определить, выступает ли оно в роли хоста или периферийного устройства при OTG-подключении.
Разъем USB Type-C: универсальное решение
USB Type-C — это современный универсальный разъем, который постепенно вытесняет все предыдущие форматы. Его ключевые особенности:
- Симметричный дизайн, позволяющий подключать кабель любой стороной
- 24 контакта для передачи данных и питания
- Поддержка технологии USB Power Delivery для быстрой зарядки
- Возможность передачи видеосигнала (альтернативные режимы)
Благодаря своей универсальности, Type-C постепенно становится единым стандартом для всех типов устройств.

Сравнение разъемов micro-USB и mini-USB
Хотя micro-USB и mini-USB выглядят похоже, между ними есть существенные различия:
- Размер: micro-USB меньше и тоньше
- Прочность: micro-USB имеет более надежную конструкцию
- Распространенность: micro-USB практически вытеснил mini-USB в современных устройствах
- Совместимость: кабели не взаимозаменяемы из-за разных размеров разъемов
Несмотря на схожую распиновку, эти разъемы не являются взаимозаменяемыми из-за различий в физических размерах.
Особенности разъема Apple Lightning
Apple Lightning — это проприетарный разъем, используемый в устройствах Apple. Его ключевые характеристики:
- 8 контактов вместо традиционных 4-5 в USB
- Симметричный дизайн, как у USB Type-C
- Встроенный чип аутентификации для защиты от неоригинальных аксессуаров
- Поддержка быстрой зарядки и передачи данных
Несмотря на удобство, Lightning-разъем критикуют за его проприетарность и несовместимость с универсальными стандартами.
Цветовая маркировка проводов в USB кабелях
Для облегчения идентификации проводов в USB кабелях используется стандартная цветовая маркировка:

- Красный — питание (+5В)
- Белый — Data-
- Зеленый — Data+
- Черный — заземление (GND)
В кабелях USB 3.0 добавляются дополнительные цвета для новых линий передачи данных. Знание этой цветовой схемы может быть полезно при самостоятельном ремонте или изготовлении кабелей.
Функции контактов в USB разъемах
Каждый контакт в USB разъеме выполняет определенную функцию:
- Контакты питания (Vcc и GND) обеспечивают электропитание подключенных устройств
- Сигнальные контакты (D+ и D-) передают данные в дифференциальном режиме
- Контакт ID в micro-USB используется для определения роли устройства (хост/периферия)
- Дополнительные контакты в USB 3.0 обеспечивают высокоскоростную передачу данных
Понимание функций каждого контакта важно для правильного подключения и диагностики проблем с USB устройствами.
Совместимость разных поколений USB
Одним из ключевых принципов развития USB является обратная совместимость. Это означает, что:
- Устройства USB 2.0 можно подключать к портам USB 3.0, но скорость будет ограничена возможностями USB 2.0
- Кабели USB 2.0 можно использовать с устройствами USB 3.0, но без поддержки высокоскоростного режима
- Разъемы Type-A разных поколений USB физически совместимы
Однако следует помнить, что некоторые новые функции, такие как быстрая зарядка, могут быть недоступны при использовании старых кабелей или устройств.

Будущее USB: стандарт USB4
Развитие технологии USB не останавливается. Новый стандарт USB4 обещает ряд улучшений:
- Скорость передачи данных до 40 Гбит/с
- Улучшенная поддержка видео и дисплеев
- Обратная совместимость с USB 3.2 и Thunderbolt 3
- Использование разъема Type-C в качестве стандартного
USB4 призван объединить лучшие черты USB и Thunderbolt, создав единый универсальный стандарт для всех типов устройств.
Распиновка по цвету разъемов USB, micro и mini, назначение проводов • Мир электрики
Содержание
- Версии USB
- Тип 1.1
- Тип 2.0
- Тип 3.0
- Распиновка разъемов USB 2.0 (типы, А и В)
- Распиновка разъема USB 3.0
- Цоколевка микро-ЮСБ для зарядки
Интерфейс USB (универсальная последовательная шина) активно используется уже 2 десятилетия, и за это время было создано несколько стандартов. Впервые это произошло в 1997 году, когда на материнских платах появился соответствующий разъем. Сегодня речь пойдет о стандартах и распиновке USB, но сначала необходимо отметить преимущества шины.
Одним из главных среди них является поддержка Plug & Play. Сейчас после подключения девайса уже не требуется вручную устанавливать нужные драйвера и производить перезагрузку персонального компьютера.
Шина не только позволяет передавать информацию, но и обеспечивает питанием подключенное устройство. В результате появилась возможность создавать мобильные сетевые и звуковые карты, а также другие виды контролеров.
Версии USB
В настоящее время создано 3 стандарта этого интерфейса. Основные отличия между ними заключаются не в распиновке разъема USB, а d скорости обмена информацией. При этом обеспечивается совместимость новых версий с предыдущими, что значительно облегчило жизнь пользователям.
Тип 1.1
Этот стандарт способен обеспечить скорость передачи информации до 12 Мб/с. Во время его создания это был хороший показатель, но все же существовал более скоростной интерфейс- IEEE 1394 или FireWire (до 400 Мб/с), разработанный компанией Apple. Однако ЮСБ 1.1 получил довольно широкое распространение и применялся на протяжении нескольких лет.
Среди основных характеристик данной спецификации следует отметить:
- Возможность подключения более 100 устройств, в том числе и хабы.
- Максимальная длина шнура 3 м.
- Показатель напряжения шины составляет 5 В, а ток нагрузки — 0,5 А.
Тип 2.0
С появление сложных девайсов, например, цифровых фотокамер, возникла необходимость в более быстром интерфейсе. В результате появилась версия USB 2.0, который обеспечил скорость передачи информации до 480 Мб/с. Наличие аппаратной совместимости со стандартом 1.1 позволяет использовать старые устройства, но пропускная способность шины в такой ситуации резко снижается.
Следует учесть тот факт, что реальная пропускная способность ЮСБ 2.0 значительно отличалась от указанной в спецификации. Связано это с реализацией работы протокола, допускающего задержки в передаче пакетов данных. За последние годы появилась масса девайсов, для нормальной работы которых требовалась большая пропускная способность шина.
Тип 3.0
Это новый стандарт, массовое распространение которого началось в 2010 году. Он позволяет передавать информацию со скоростью до 5 Гб/с. Хотя распиновка ЮСБ разъема 3.0 и имеет некоторые отличия от 2-й версии, они полностью совместимы. Чтобы различать коннекторы этих стандартов, гнезда и штекера USB 3.0 маркируются синим цветом.
Также существуют определенные несоответствия в распайке разъемов. Показатель номинального тока увеличен до 0.9 А. В результате увеличилось количество периферийных устройств, для работы которых уже не требуется отдельный источник питания. Имеют собственную классификацию и коннекторы ЮСБ:
- Тип A предназначен для подключения к гнезду, установленному на материнской плате компьютера или хабе.
- Тип B используется в периферийных устройствах (принтерах).
Коннекторы второго типа имеют довольно большие размеры и не могут быть установлены на портативные гаджеты. Для исправления ситуации были созданы стандарты micro- и мини ЮСБ.
Распиновка разъемов USB 2.0 (типы, А и В)
Так как коннекторы первых версий универсальной последовательной шины не отличаются физически, то достаточно знать распайку последнего стандарта. На первый контакт подается питание в 5 В, а для передачи сигнала задействованы 2-й и 3-й провода. Распиновка USB кабеля по цветам выглядит следующим образом:
- 1 — красный.
- 2 — белый.
- 3 — зеленый.
- 4 — черный.
Распиновка разъема USB 3.0
В последней версии стандарта вместо 4 контактов используется 9. Цветовая схема распайки приведена на рисунке и имеет следующий вид:
- Назначение контактов с 1 по 4 аналогично предыдущей версии.
- 5−6 и 8−9 провода используются соответственно для передачи/приема данных по протоколу Super Speed.
- 7 — масса сигнальных проводов.
Разъемы типа В версии 3.0 несовместимы с предыдущими стандартами.
Распиновка mini-USB аналогична микро, но в третьей версии интерфейса применяется только разъем последнего типа. Micro-USB 2.0 имеет 5 контактов, однако, используется лишь 4. В последней версии количество проводов увеличено в 2 раза. Контакты 1−5 выполняют те же функции, что и в коннекторах прежнего стандарта, а остальные предназначены для решения следующих задач:
- 6−7 и 9−10 — соответственно для передачи/приема данных по высокоскоростному протоколу.
- 8 — земля информационных проводов.
Цоколевка микро-ЮСБ для зарядки
Хотя все мобильные гаджеты заряжаются через разъем USB, единого стандарта нет, и каждый производитель разработал собственную схему. Можно использовать любой адаптер питания для подзарядки аккумулятора. Например, в iPhone для этого необходимо соединить контакты 2, 3 с 4 посредством резистора с номинальным сопротивлением в 50 кОм, а с 5 — 75 кОм. У главного конкурента Samsung Galaxy распиновка микро-USB разъема для зарядки более простая. Потребуется поставить перемычку между контактами 2 и 3, а 4 соединить с 5 резистором в 200 кОм.
Распиновка USB разъема типа А и Б, микро и мини: полное описание
Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.
В чем заключаются преимущества универсальной последовательной шины?
Внедрение данного способа подключения сделало возможным:
- Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
- Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
- Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
- Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.
д.).
- Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы
Виды USB разъемов – основные отличия и особенности
Существует три спецификации (версии) данного типа подключения частично совместимых между собой:
- Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
- Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
- Возможность подключения больше сотни различных устройств (с учетом хабов).
- Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
- Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.
Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.
- Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).
Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)
Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.
Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.
Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.
- Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.
Разъемы USB 3.0 имеют характерный синий цвет
Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.
Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.
Функции «ножек» разъема micro USB
Напоследок стоит рассмотреть, как шнур для зарядки телефона. Это поможет при ремонте или диагностике поломок.
Начать стоит с плюсового «красного» контакта. По нему «перетекает» электричество при зарядке телефона или подключении к компьютеру. В первом случае они могут передавать до 0,5 ампер в час во втором поколении. При подключении к компьютеру их пропускная способность ограничивается 0,25 амперами в час. Поэтому зарядка происходит намного медленнее.
Минусового контакта здесь, как такового, нет. Вместо него используется земля-GND. Ломается он достаточно редко, а даже при его поломке эту функцию берет на себя корпус, так как он тоже заземлен.
Около контакта заземления расположен неактивный контакт, предназначенный для OTG. Тем не менее, при его повреждении кабель работать не будет, так как он выполняет экранирующую функцию. Причем на экране телефона может отображаться процесс зарядки, которой не происходит! Но чаще всего провод просто не заряжает устройство.
Две оставшихся контакта отведены для передачи данных. Через них USB отправляет данные. Они обозначаются Data+ и Data-. При поломке одного, не работает второй, ведь они также подчиняются закону о разности потенциалов.
На плате дорожки от них идут напрямую к микросхеме памяти, а «информационные электроны» заполняют необходимые ячейки. Работают в обе стороны: могут передавать данные на компьютер или принимать с него.
В третьем поколении был пересмотрен алгоритм передачи данных, поэтому контакты были разделены. Такое разделение способствовало:
- Увеличению скорости. Теоретически, третье поколение может работать в 10 раз быстрее второго! Ограничение USB 2.0 ограничено 480 Мбит в секунду, а 3.0 – 4,7 Гбита.
- Дуплексное подключение. Одновременно можно, как принимать данные, так и передавать их.
Ножка GND Drain, зачастую, никакой функции не выполняет. «Сигнальная земля» зачастую соединена напрямую с общим контактом и не разведена. В остальных случаях она выполняет функции заземлительного контакта при передаче данных.
Аналогично пропускная способность была увеличена на 0,9 ампера, что почти в 2 раза выше. Однако максимальная длина кабеля, по сравнению со второй версией, ограничена всего 3 метрами.
Классификация и распиновка
Коннекторы принято классифицировать по типам, их всего два:
- А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.
Разъемы типа А - B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.
д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.
Заметим, что такие конвекторы совместимы только между ранними модификациями.
Различные модели разъемов типа В
Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.
Шнур-удлинитель для порта USB
Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.
Как выглядит разъем и штекер USB Type B
Не самые популярные коннектор и разъем. Почти квадратной формы со скошенными краями с одной стороны. Достаточно большие. Потому в смартфонах их не встретить. В основном, используются для подключения принтеров и других устройств, подключаемых к компьютеру.
Кстати, разъемы Mini и Micro, о которых мы поговорим ниже, считаются вариациями разъема типа B.
Чем отличается разъем и штекер Мини-USB (mini-USB)
Меньший тип разъема B, который был самым популярным на мобильниках до появления micro-USB. Сегодня они встречаются не так часто. Только на некоторых камерах, контроллерах PlayStation 3, MP3-плеерах и т.д. А еще в GPS-навигаторах.

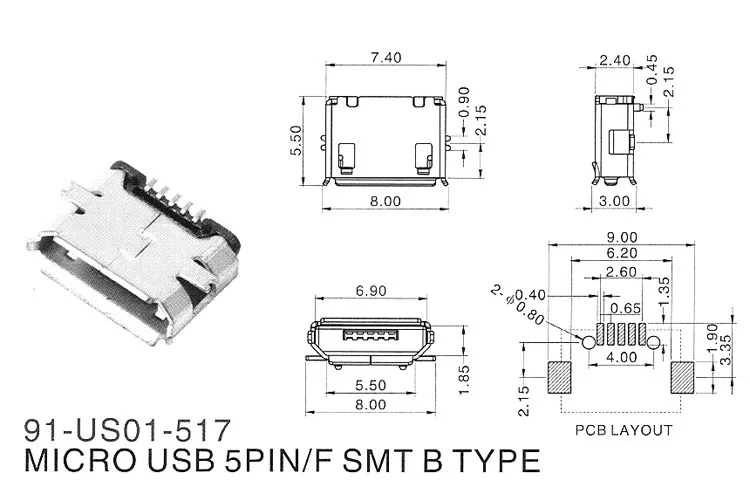

Самый маленький разъем это Micro-USB
Слева Micro-USB
Пока еще самый популярный стандарт гнезда и штекера для мобильных и портативных устройств. Меньше, чем мини-USB. Собственно, потому и стал популярен на смартфонах. Не занимает много места. В последнее время стал уступать позиции USB-С. Из минусов Micro-USB можно отметить то, что приходится каждый раз подбирать какой стороной штекер включить в смартфон. В темноте так вообще очень неудобно.
В чем разница между Micro-USB A, Micro-USB B и Micro-USB AB
В свою очередь, разъем Micro-USB может быть двух вариантов: Micro-A и Micro-B. По аналогии с “полноценными” USB-A и USB-B, они отличаются формой. Тот что с буквой A – прямоугольный. А с буквой B – со скошенными краями.
Существуют также разъёмы типа Micro-AB, c которыми совместимы коннекторы и типа Micro A и Micro B.
Новенький разъем USB-С – одни плюсы
Справа USB-C
Новейший стандарт гнезда и коннектора USB. Вся его прелесть в том, что он двусторонний. А значит не надо подбирать, какой стороной его вставлять в телефон. Плюс поддерживает более высокую скорость передачи данных и большую мощность зарядки по сравнению с предыдущими типами USB. Не зря, стандарт быстрой зарядки USB-PD работает только на смартфонах, у которых есть USB-C. Такой разъем уже сейчас можно встретить на MacBook, в смартфонах Pixel и Nintendo Switch Pro.
Фирменный Lightning – только в айфонах и айпадах
Такой фирменный тип разъема вы можете встретить в технике Apple. По размеру он похож на USB-C и входит в стандартную комплектацию устройств Apple, выпускаемых с сентября 2012 года. Зачем Apple решила сделать свой фирменный разъем? Большой вопрос. Бытует мнение, чтобы побольше денежек содрать с владельцев айфонов и производителей аксессуаров.
Почему бывают разные разъемы USB с одним названием?
Все дело в стандартах (или поколениях USB). Вы, наверное, встречали надписи USB 1.0, USB 2.0 или USB 3. Они отличаются поддержкой некоторых функций, и, главное, скоростью передачи данных. Подробнее о них читайте здесь. А сейчас вы должны запомнить, что разъемы для поколения USB 3.0 могут иметь такие же названия, как для первого и второго поколения. Но при этом, у них совсем другая форма и контакты.
В приведенной ниже таблице показано, какие типы разъемов совместимы с какими стандартами. Обратите внимание, что устройства micro-USB, поддерживающие USB 3.x, имеют другой разъем.
Совместимость разъемов USB в зависимости от поколения USB
Распиновка usb 2.0 разъёма (типы A и B)
Поскольку физически штекеры и гнезда ранних версий 1. 1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.
Рисунок 6. Распайка штекера и гнезда разъема типа А
Обозначение:
- А – гнездо.
- В – штекер.
- 1 – питание +5,0 В.
- 2 и 3 сигнальные провода.
- 4 – масса.
На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.
Теперь рассмотрим распайку классического гнезда В.
Распайка штекера и гнезда типа В
Обозначение:
- А – штекер, подключаемый к гнезду на периферийных устройствах.
- В – гнездо на периферийном устройстве.
- 1 – контакт питания (+5 В).
- 2 и 3 – сигнальные контакты.
- 4 – контакт провода «масса».
Цвета контактов соответствует принятой раскраске проводов в шнуре.
Распиновка usb 3.0 (типы A и B)
В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.
Рисунок 8. Распиновка разъема Тип А в USB 3.0
Обозначение:
- А – штекер.
- В – гнездо.
- 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
- 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
- 7 – масса (GND) для сигнальных проводов.
- 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.
Цвета на рисунке соответствуют общепринятым для данного стандарта.
Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.
Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.
Распайка USB 3.0 тип В
Обозначения:
А и В – штекер и гнездо, соответственно.
Цифровые подписи к контактам соответствуют описанию к рисунку 8.
Цвет максимально приближен к цветовой маркировки проводов в шнуре.
Распиновка USB кабеля по цветам
Начать стоит с того, что разъемов для зарядки существует несколько. Наиболее часто их делят по поколениям: 2.0 и 3.0.
Дополнительно распайка USB делится на В (пассивную) и А (активную):
- К активным относятся питающие устройства. К ним принадлежат: компьютер, телевизор и т.д.
- К пассивным относятся принимающие. Например, USB разъем для зарядки телефона – это В-распайка.
Не так давно появился и тип С. С обоих сторон она имеет одинаковую распиновку разъема. К телефону такой провод можно подключить любой стороной.
Второе поколение 2.0
В классическом варианте предусмотрено всего 4 контакта:
- Красный. Это питание в 5 вольт, способное передавать максимум пол ампера, обозначается как +5V.
- Белый. Data -, то есть по нему идут «информационные электроны».
- Зеленый. Data + аналогично предыдущему, ведет электроны напрямую в ячейки памяти.
- Черный. Земля или Ground, на схемах образуется GND.
А с какой стороны смотреть на вилку для зарядки? Все схемы приводятся для вида «сверху», который на ЮСБ-штекере обозначается 2 квадратными отверстиями. В микроформате верхом считается широкая сторона с фиксирующими «пальцами».
Но 4 контакта встречаются не всегда. Для зарядки телефонов необходим только 2 контакта: +5V и GND. Провода для данных «закорачиваются», иначе максимальный ток не будет превышать 0,25 ампер (поэтому от компьютера аккумулятор так долго заряжается).
В разъеме зарядки микро ЮСБ для телефона может присутствовать и пятый контакт, предназначенный для подключения OTG. Он называется ID и в обычных условиях не используется. Если к телефону нужно подключить мышь, флеш-карту и т.д, он замыкается на землю.
В большинстве случаев не выполняет практических функций и нужен для экранирования других проводов. На распиновках может обозначаться как Shield.
Схематически это выглядит так. Можно заметить, что он закорочен на землю. При таком подключении гнездо зарядки активирует протокол хоста и может управлять. Обратите внимание, что режим включается только в активных устройствах.
В мини USB контактны аналогичны микро-формату, но порядок контактов иной. В остальном, функции, и даже поддержка OTG, аналогичны.
Точно такую же распиновку имеет и первое поколение USB, за исключением контакта OTG. В современной технике такой протокол встречается редко, но все же.
Третье поколение 3.0
Распиновка ЮСБ 3-го поколения отличается количеством проводов – их 9 (иногда 10, если активирован контакт OTG).
Распайка разъема по цветам выглядит так:
- С 1 по 4. Имеют те же цвета и назначения, что и в предыдущем поколении.
- 5,6. Передача данных по протоколу USB 3.0 – RX+-.
- 7. Дополнительная земля – GND Drain.
- 8.9. Прием данных по протоколу USB 3.0 – TX +-.
Из-за протоколов передачи и приема данных, скорость значительно повышается. Причем распайка произведена таким образом, что контакты с 1 по 4 совместима с предыдущим поколением.
Распиновка микро USB 3.0 разъема для зарядки не совместима с предыдущим поколением. Схематически все пины расположены вряд, поэтому и разъем значительно шире стандартного гнезда.
В случае с Type C, все пины расположены также в ряд, но с двух сторон. По этому причине есть возможность подключать их с любой стороной. Распиновка выглядит следующим образом.
Распиновка микро usb разъёма
Для начала приведем распайку для данной спецификации.
Распайка разъема микро USB v 2.

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.
Описание разъема микро ЮСБ для версии 3.0.
Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.
Разводка разъема микроUSB для версии 3.0
На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.
Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:
- 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
- 8 – масса для высокоскоростных информационных каналов.
- 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).
Распиновка micro USB
Для подсоединения гаджетов, наподобие мобильных телефонов, цифровых аппаратов разработаны уменьшенные порты – микро и мини. Последние считаются устаревшими и употребляются редко. Микро – универсальный стандарт для большинства современных устройств.
Распиновка micro-USB следующая:
- 1 – красный, обеспечивает подачу питания, напряжение 5 В;
- 2 и 3 – белый и зеленый для передачи данных в двух направлениях;
- 4 – сиреневый, замыкает общий провод. Таким образом обеспечивается поддержка OTG-функции;
- 5 – черный, заземляющий провод.
Разъемы тоже делят на А и В. В первом случае – «мама», обозначение micro-AF(BF), во втором — micro-АМ(ВМ).
Контакт №4 в типе В не используется.
Для микро- и мини-портов выпускают удлинители. Они полезны, когда разъемы есть только на задней стороне системного блока. В этом случае не нужно лезть под стол.
Разъем для микро-USB третьего поколения несколько отличается. Для него используется коннектор на 10 pin из двух частей, из которых одна соответствует старой версии. Скорее всего, производители намеревались сделать штекер универсальным, с возможностью подключить ранние модели, но почему-то отказались от этой идеи. Контакты с 1 по 5 такие же как у предыдущей модификации. Остальные соответствуют входам на разъем 3 версии: 6 и 7 предназначены для передачи информации по скоростному протоколу, 8 – дополнительное заземление. А 9 и 10 обеспечивают прием данных с высокой скоростью.
Валера
Голос строительного гуру
Задать вопрос
Распиновка mini USB встречается только в старых версиях интерфейса, в 3 поколении не реализуется. Цветовая схема полностью идентична микро-варианту. Различия только в размерах.
Распиновка мини USB
Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.
Распиновка разъема мини USB
Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.
В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.
Руководство по типам USB-разъемов и кабелей
- Домашний
- Руководство по типам разъемов USB
Широко распространенная в современном обществе технология USB используется как минимум в одном или нескольких устройствах, которые люди используют ежедневно.
Например, хотя термины micro B и mini USB могут использоваться как синонимы, вы не можете просто использовать один штекер для подключения к другому порту. Еще больше запутывает ситуацию то, что индустрия USB-технологий постоянно развивается, и даже один и тот же тип штекера может различаться в каждой версии USB, одновременно влияя на производительность штекера.
Мы составили это исчерпывающее руководство, чтобы помочь вам разобраться во всех нюансах, присущих различным типам USB-кабелей, представленных на рынке.
Также известный как стандартный разъем USB A, разъем USB A в основном используется на хост-контроллерах в компьютерах и концентраторах. Разъем USB-A предназначен для обеспечения «нисходящего» соединения, предназначенного для хост-контроллеров и концентраторов, редко реализуемого как «восходящий» разъем на периферийном устройстве. Это связано с тем, что USB-хост подает питание 5 В постоянного тока на контакт VBUS. Таким образом, важно помнить, что при покупке USB-кабелей безопаснее всего убедиться, что хотя бы один из штекеров является USB A.
Хотя это и не так распространено, некоторые разработчики используют кабели USB A «папа» на «папа» для соединения двух портов USB типа «мама». Имейте в виду, что типичные кабели A-A не предназначены для соединения двух хост-компьютеров или компьютера с концентратором.
Сопутствующие товары:
- Кабели USB 2.0 A-A с гнездами
- Кабели USB 2.0 A-B
- Кабели USB 2.0 A — Mini B
- Кабели USB 2.0 A — Micro B
- Угловые кабели USB 2.0 A–A
- Угловые кабели USB 2.0 A-B
- Угловые кабели USB 2.0 A — Mini B
- Угловые кабели USB 2.0 A — Micro B
- Фиксирующие кабели USB 2.0 A-B
- Угловые кабели USB 2.0 A — Mini B
- Кабели USB 2.0 A «мама» — «A»
- Гнездо USB 2.
0 A для обжима кабелей корпуса
- Гибкие кабели USB 2.0 A-B
Также известный как разъем USB стандарта B, разъем типа B предназначен для периферийных устройств USB, таких как принтер, восходящий порт на концентраторе или другие более крупные периферийные устройства. Основной причиной разработки разъемов USB B было обеспечение возможности подключения периферийных устройств без риска подключения двух хост-компьютеров друг к другу. Разъем USB типа B все еще используется сегодня, хотя он постепенно заменяется более совершенными типами разъемов USB.
Сопутствующие товары:
- Кабели USB 2.0 A-B
- Кабели USB 2.0 A-B с угловым соединением
- Фиксирующие кабели USB 2.0 A-B
- Угловые кабели USB 2.0 A — Mini B
- USB 2.0 B, розетка к B
- Кабель USB 2.0 B «мама» на 5 контактов
Разъем USB-C или USB Type-C — новейший интерфейс USB, появившийся на рынке вместе с новым стандартом USB 3. 1. В отличие от ранее упомянутых разъемов USB типа A и типа B, разъем USB типа C можно использовать как на портах хост-контроллера, так и на устройствах, которые используют восходящие разъемы. За последние несколько лет на рынке появилось множество ноутбуков и мобильных телефонов с USB-разъемами типа C.
Разъем USB типа C совместим с сигналами USB 2.0, 3.0, 3.1 Gen 1 и Gen 2. Полнофункциональный кабель USB 3.1 Gen 2 C-C способен передавать данные со скоростью до 10 Гбит/с с улучшенной подачей питания до 20 В, 5 А (100 Вт) и поддерживать альтернативный режим DisplayPort и HDMI для передачи видео- и аудиосигнала.
Сопутствующие товары:
- Кабели USB-C — USB-C
- Кабели USB 3.0 — USB-C
Подобно разъему USB типа B, разъемы USB mini B используются на периферийных устройствах USB, но имеют меньший форм-фактор. Штекер mini B по умолчанию имеет 5 контактов, включая дополнительный идентификационный контакт для поддержки USB On-The-Go (OTG), что позволяет мобильным устройствам и другим периферийным устройствам выступать в качестве USB-хоста.
Изначально этот разъем предназначался для более ранних моделей смартфонов, но по мере того, как смартфоны становились более компактными и изящными, разъем Mini USB был заменен на разъем micro USB. Теперь Mini-B предназначен для некоторых цифровых камер, в то время как остальные серии мини-штекеров стали скорее устаревшими разъемами, поскольку они больше не сертифицированы для новых продуктов.
Сопутствующие товары:
- Кабели USB 2.0 A — Mini B
- Кабели USB 2.0 Mini A — Mini B
- Кабели USB 2.0 Mini B — Mini B
- Кабель-розетка USB 2.0 Mini B — Mini B
- Угловые кабели USB 2.0 Mini A — Mini B
- Фиксирующие кабели USB 2.0 A — Mini B
- Гибкие кабели USB 2.0 A — Mini B
- Гибкие кабели USB 2.0 Mini B — Mini B
Разъем micro USB B, по сути, представляет собой уменьшенную форму mini USB, которая позволяет мобильным устройствам становиться тоньше, сохраняя при этом возможность подключения к компьютерам и другим концентраторам.
Разъем типа micro B содержит 5 контактов для поддержки USB OTG, что позволяет смартфонам и другим аналогичным мобильным устройствам считывать внешние диски, цифровые камеры или другие периферийные устройства, как компьютер. Обратите внимание, что для включения функции OTG в кабельной сборке необходимо выполнить специальное подключение проводов.
22 октября 2009 г. Международный союз электросвязи (МСЭ) объявил о включении интерфейса Micro-USB в универсальное решение для зарядки (UCS), которое широко используется в отрасли.
Сопутствующие товары:
- Кабели USB 2.0 A — Micro B
- Угловые кабели USB 2.0 A — Micro B
Унаследовав тот же дизайн от разъема A-типа, который используется в приложениях USB 2.0 и USB 1.1, USB 3.0 A также обеспечивает «нисходящее» соединение, которое предназначено для использования только на хост-контроллерах и концентраторах.
Однако USB 3.0 типа A обрабатывает дополнительные контакты, которых нет в USB 2. 0 типа A. Разъем USB 3.0 предназначен для поддержки сверхскоростной передачи данных с пропускной способностью 5 Гбит/с, в то время как более низкая скорость передачи данных может передаваться с обратной совместимостью на порты USB 2.0. Разъемы USB 3.0 часто имеют синий цвет или имеют логотип «SS», чтобы отличить их от предыдущих поколений.
Сопутствующие товары:
- Активные кабели USB 3.0 A-B
- Активные кабели с разъемами USB 3.0 A на A, розеточные
- Активные кабели USB 3.0 A — Micro B
- Кабели USB 3.0 A — Micro B
- Кабели USB 3.0 A-B
- Кабели USB 3.0 A-A с розетками
- Кабели USB 3.0 A-A
- Угловые кабели USB 3.0 A — Micro B
- Угловые кабели USB 3.0 A-B
- Фиксирующие кабели USB 3.0 A — Micro B
- Фиксирующие кабели USB 3.0 A-B
- Фиксирующие кабели USB 3.0 A-A
- Кабели USB 3.0 A-A для монтажа на панели
- USB 3.
0 A — 20-контактный кабель для монтажа на панель
- Кабели USB 3.0 A — Micro B для монтажа на панели
- Гибкие кабели USB 3.0 A-B
- Гибкие кабели USB 3.0 A — Micro B High Flex
- Сверхтонкие кабели USB 3.0 A — Micro B
- Водонепроницаемые кабели USB 3.0 A-A
Разъем USB 3.0 типа B предназначен для периферийных устройств USB, таких как принтер, входной порт на концентраторе или другие более крупные периферийные устройства. Этот разъем может поддерживать приложение USB 3.0 SuperSpeed, а также одновременно передавать низкоскоростные данные USB 2.0.
Вилка USB 3.0 B не может быть подключена к розетке USB 2.0 B из-за изменения формы вилки. Однако устройства с разъемами USB 3.0 типа B могут работать с предыдущими штекерами USB 2.0 типа B.
Сопутствующие товары:
- Кабели USB 3.0 A–B
- Кабели USB 3.0 A-B под углом
- Фиксирующие кабели USB 3.
0 A-B
- Кабели USB 3.0 B-B для монтажа на панели
- Гибкие кабели USB 3.0 A-B
Также называемый разъемом SuperSpeed Micro USB B, этот разъем имеет еще пять контактов сбоку от разъема USB 2.0 Micro B для достижения полной стандартной скорости передачи данных USB 3.0. Разъемы USB 3.0 Micro B можно найти на жестких дисках, цифровых камерах, мобильных телефонах и других устройствах USB 3.0.
Штыревой разъем USB 3.0 Micro B нельзя подключить к разъему USB 2.0 B из-за изменения формы штекера. Однако устройства с разъемом USB 3.0 Micro B могут быть подключены к предыдущему разъему USB 2.0 Micro B.
В связи с растущей потребностью в более высоких скоростях передачи данных все больше промышленных приложений, таких как машинное зрение и трехмерное изображение, начинают внедрять USB 3.0 Micro B в свои конструкции систем. Разъемы Micro B с винтовым замком часто используются в кабелях для обеспечения надежного соединения.
Сопутствующие товары:
- Активные кабели USB 3.
0 A — Micro B
- Кабели USB 3.0 A — Micro B
- Угловые кабели USB 3.0 A — Micro B
- Фиксирующие кабели USB 3.0 A — Micro B
- Кабели USB 3.0 A — Micro B для монтажа на панели
- Гибкие кабели USB 3.0 A — Micro B
- Сверхтонкие кабели USB 3.0 A — Micro B
Разработанные Intel внутренние соединительные кабели USB 3.0 обычно используются для подключения внешних портов USB SS на передней панели к материнской плате. 20-контактный внутренний разъем содержит две линии сигнальных каналов USB 3.0, что позволяет использовать максимум два отдельных порта USB 3.0 без совместного использования полосы пропускания одного канала.
Сопутствующие товары:
- Кабели USB 3.0 A на 20 контактов для монтажа на панели
Кабели с внутренним разъемом USB 3.1, разработанные Intel, предназначены для подключения материнской платы к портам USB на передней панели.
Подобно предыдущему внутреннему разъему USB 3.0, внутренний разъем нового поколения также имеет версию с 20-контактным разъемом, которая поддерживает один порт типа C или два разъема типа A, но с уменьшенным форм-фактором и более прочной механической защелкой. Также был представлен внутренний разъем с 40-контактным разъемом для поддержки двух полнофункциональных портов Type-C. 9Разъем 0009
. Почему некоторые кабели USB типа B имеют распиновку ID, а другие — распиновку DGND, как отличить их, не разрывая на части?
\$\начало группы\$
На этой странице видно, что распиновка для Micro USB типа B:
VDD (+5V) D- (данные-) Д+ (данные+) Я СДЕЛАЛ) GND (земля)
Однако, когда я открыл и разобрал свой Micro USB тип B, он выглядел так, где у меня есть DGND. Прежде чем я испорчу еще один USB-кабель, как мне узнать, какой из них имеет контакт ID вместо контакта DGND?
РЕДАКТИРОВАТЬ: изображение взято по этой ссылке, «размеры» могут отличаться, но визуально расположение контактов выглядит одинаково (т. е. на нижней стороне разъема 1 вывод, а не 2): https://www. aliexpress.com/item/33060931097.html
Редактировать 2: я нашел разъем на видео, вот метка времени: https://youtu.be/9h78fjnWuA0?t=24
- usb
- разъем
- распиновка
\$\конечная группа\$
3
\$\начало группы\$
Во-первых, это действительно бесполезная маркировка изображения. На самом деле это должно быть:
-
+5В
— шина питания 5В (обозначена на схеме5В+
) -
D-
/D+
— Линии данных (правильно обозначены на схеме) -
GND
— Земля для передачи данных и питания (на вашей схеме бесполезно обозначено5V-
) -
Экран
— Разъем металлический экранирующий (ошибочно обозначенДГНД
)
Это пять проводов, которые идут в любом стандартном кабеле USB2.
