USB шнуры: особенности, разновидности, характеристики

Передача данных между электронными устройствами и ПК или между периферийными устройствами/техникой и ПК в наше время может осуществляться как по кабелю, так и по беспроводной связи. Однако проводное соединение не теряет актуальность. В частности, потому что оно используется не только для обмена файлами, но и для зарядки.

Физическое соединение двух устройств осуществляется при помощи шнуров USB. Этот интерфейс представляет целое семейство компьютерных разъёмов разных типоразмеров и спецификаций протоколов. Название «USB» является аббревиатурой, которая расшифровывается как «universal serial bus» — «универсальная последовательная шина». Она обозначает стандарт передачи данных и разъёмы. Соответственно, шнуры с разъёмами USB стали называть USB шнурами. Хотя их также называют компьютерными шнурами. А в обиходе и вовсе именуют «шнурком» (производное от слова «шнур»).

USB интерфейс стал популярным благодаря совместимости с компьютерной техникой и операционными системами, низкой стоимости внедрения и простоте использования. Большинство компьютеров, которые производятся сегодня, оснащены несколькими портами USB, и именно поэтому USB является предпочтительным интерфейсом для большинства домашних и офисных мобильных и периферийных устройств, включая принтеры, камеры, модемы и портативные запоминающие устройства.

Составляющими шнуров являются кабель и разъёмы, а также протоколы передачи данных (хотя этот параметр связан с обоими компонентами). Поэтому эти элементы следует рассмотреть отдельно.

USB кабели: строение и особенности применения

Компьютерный кабель служит для непосредственной передачи данных и/или тока. Из-за этого он имеет сложную структуру. При этом строение отличается в зависимости от специализации (типа передаваемых сигналов) и версии спецификации.

По специализации можно выделить два типа USB кабелей: универсальные и силовые. Универсальные кабели предназначены для передачи данных и тока для подзарядки от компьютера или блока питания. Строение такого кабеля немного различается в зависимости от версии спецификации, но общая структура похожа. Например, универсальные кабели USB стандарта 2.0 содержат одну или несколько проводов «витая пара» сечением 28 AWG и двух проводов питания сечением от 20 до 28 AWG. К ним добавляется трос. А сверху data и силовые провода укрыты экраном из фольги, над которой располагается защитная оплётка. Потом все эти компоненты помещаются внутрь внешней оболочки (преимущественно, из ПВХ). Кабели версии 3.0 отличаются наличием дополнительных экранированных проводов «витая пара».

Шнур USB для питания внешне похож на кабель для передачи данных. Разница между data-кабелем и кабелем для зарядки состоит в том, что кабель для передачи данных имеет четыре линии в интерфейсе USB, а кабель для зарядки имеет только два провода питания. Таким образом, кабель для передачи данных может быть кабелем для зарядки, но кабель для зарядки нельзя использовать в качестве кабеля для передачи данных.

Для быстрой зарядки применяется особая спецификация Quick Charge или её аналог USB Power Delivery. Эта технология позволяет передавать повышенное напряжение и ток, которые превышают стандартные величины спецификаций USB, используемых для передачи данных. При подключении к компьютеру или ноутбуку, либо же к обычной зарядке, по умолчанию будет передаваться стандартное напряжение 5В. При соответствии гаджета технологии Quick Charge происходит переключение схемы на спецификацию Quick Charge 2. 0. После того, как смартфон видит соответствие зарядного устройства, активизируется спецификация Quick Charge 3.0 и или 4.0. В таком случае по кабелю может подаваться напряжение до 12В или до 20В. При этом регулировка напряжения может быть ступенчатой, чтоб соответствовать электронному портативному устройству.

Необходимо отметить, что современные стандарты позволяют заряжать смартфоны током мощностью до 65 Вт. Однако в 2020-м году была разработана новая спецификация, обеспечивающая зарядку мощностью свыше 100 Вт.

Типы USB разъёмов

USB разъёмы поражают разнообразием. Поэтому шнуры выпускаются под разные типоразмеры интерфейса. При этом разъёмы на обоих концах кабеля тоже бывают разными. Поэтому разберёмся в семействе данных коннекторов.

Разнообразие типоразмеров, в первую очередь, обусловлено размерами мобильных устройств и электронной техники: на мобильных телефонах, смартфонах и фотокамерах элементарно не нашлось места для громоздкого стандартного разъёма (USB тип А). Поэтому новые разъёмы были меньшими. Дальнейшее развитие типоразмеров было связано с ещё большим уменьшением периферийных устройств и электронных гаджетов. В придачу к этому производилось усовершенствование интерфейса. Например, mini USB A и mini USB B имели фиксаторы в периферийных устройствах, в следствии чего при поломке разъёма приходилось ремонтировать само устройство, а не более дешёвый кабель. Ещё одной причиной для появления новых разъёмов стала симметрия подключения. То есть, имело значение какой стороной вставлять штекер в гнездо, при этом не показывается какой именно стороной. Эта проблема решилась с появлением симметричного коннектора USB C.

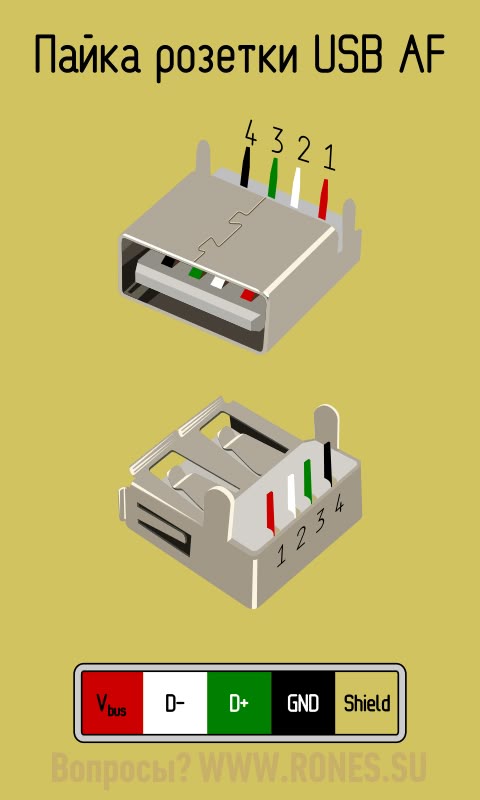

USB A

Базовый разъём стандартного размера. Им оснащены компьютеры и ноутбуки, некоторые планшеты, док-станции, Smart-телевизоры, игровые приставки, DVD и Blue ray видеоплееры, клавиатуры и мыши, флеш-накопители и внешние жёсткие диски.

Этот разъём плоский, прямоугольной формы. Состоит из двух соединителей — штекера и гнезда. Как правило, штекерами снабжены кабели, а техника оснащена гнёздами USB тип A. Исключение составляют кабели-удлинители, которые на одном или двух концах имеют гнездовой разъём.

Разъёмы данного типоразмера представлены версиями 1.1, 2.0 и 3.0. Первая спецификация позволяет передавать данные со скоростью до 12 Мбит/с. Вторая — до 480 Мбит/с. А версия 3.0 способна передавать данные со скоростью до 5 Гбит/с.

Коннектор версии 1.0 и 2.0 имеет 4 контакта, тогда как USB тип A 3.0 снабжён девятью контактами. При этом новые контакты расположены отдельно от старых, благодаря чему разъёмы разных спецификаций совместимы для подключения к портам.

Шнуры USB A – USB A нельзя использовать для обмена данными между двумя ПК.

USB B

Разъём типа B предназначен для использования с периферийными USB-устройствами. Данный коннектор имеет квадратную форму и имеет слегка скошенные углы на верхних концах разъема. Используется исключительно на периферийных устройствах, поэтому встречается лишь на одном конце кабеля.

USB B 3.0

Модернизированный разъём B типа. Отличается наличием дополнительной контактной группы, расположенной сверху над контактами типоразмера USB B 1.0/2.0. Поэтому штекер USB B версии 3.0 нельзя подключить к порту USB тип B 2.0 из-за изменения формы разъёма. Однако в устройства с гнёздами USB 3.0 типа B можно подключить шнур с коннектором USB B 3.0.

Такой типоразмер предназначен для периферийных устройств. Применяется в принтерах и USB-концентраторах.

USB C

Современная разновидность разъёмов USB семейства, внедрённая с 2014 года. Характеризуются симметричностью по горизонтали — не имеет значения, каким боком вставлять штекер в гнездо, поскольку контакты располагаются сверху и снизу.

Данный разъём имеет продолговатую форму с закруглёнными торцами. Содержит 23 контакта. Соответствует спецификации 3.0 и новее. Встречается на смартфонах и планшетах. Такой разъём часто используется как для передачи данных, так и для зарядки. Компьютерные шнуры, как правило, имеют штекер USB C лишь на одном конце кабеля, поскольку для подсоединения к ПК применяется разъём USB A.

Mini USB B

5-ти контактный разъём прямоугольной формы с выступом. Поддерживает технологию On-The-Go (OTG). Первоначально этот штекер был разработан для более ранних моделей смартфонов, но по мере того, как смартфоны стали более компактными и с более тонкими корпусами, штекер Mini USB был заменен на Micro USB тип B. Теперь Mini USB B предназначен лишь для некоторых цифровых камер.

Micro USB B

Уменьшенная версия коннекторов mini USB B. При этом поддерживает высокую скорость передачи данных 480 Мбит/с и функции On-The-Go. Содержит 5 контактов. Также существует 4-х контактная версия, применяемая в некоторых цифровых фотокамерах.

Micro USB B 3.0

Миниатюрный разъём, отличающийся по форме от Micro USB B 1.0/2.0. Из-за этого его нельзя подключить к порту для Micro USB B 2.0. При этом в устройства с гнездом Micro USB B 3.0 можно подсоединить шнур со штекером Micro USB B 2.0. Чаще всего такой интерфейс встречается на жёстких дисках и некоторых фотокамерах.

Отличительные особенности данного коннектора — наличие двух контактных групп.

Разновидности USB шнуров

Существование разных типоразмеров интерфейса USB привело к большому ассортименту шнуров. Как правило, они поставляются в комплекте с мобильными устройствами и портативной цифровой техникой, однако может возникнуть необходимость замены фирменного шнура в случае его поломки или потери. Кроме того, может понадобиться универсальный шнур, подходящим к разным разъёмам (чтоб не носить с собой много шнуров). Для совместного использования электроники (например, по технологии OTG — подключения периферийных устройств к смартфонам и планшетам) необходимы USB шнуры с особенными конфигурациями разъёмов, которые не поставляются в комплекте с гаджетами.

USB шнуры можно классифицировать по количеству типоразмеров, по самим типам разъёмов, предназначению, а также по исполнению разъёмов.

В зависимости от типоразмеров коннекторов на концах кабеля шнуры делятся на однотипные и разнотипные. Однотипные имеют разъёмы одинакового вида. Например, USB A — USB A или USB C — USB C. Разнотипные состоят из разных разъёмов. Например, USB A — USB C или USB A – micro USB B.

Конфигурации разъёмов также различаются. Как правило, ПК и периферийные устройства оснащаются гнездовыми разъёмами. Соответственно, шнуры снабжены штекерами. Однако типы контактов могут быть разными. Например, на одном конце расположен штекер, а на другом — гнездо.

По предназначению делятся на data-шнуры, шнуры для подзарядки и универсальные шнуры. Первые подходят только для передачи данных. Вторая разновидность состоит из кабеля с проводами питания, поэтому неспособна обеспечивать обмен файлами. Третий вид подходит как для передачи данных, так и для зарядки (в том числе, быстрой зарядки повышенной мощности).

Наиболее распространены следующие конфигурации шнуров:
• USB A (штекер) – USB A (гнездо)
• USB A (штекер) – USB A (штекер)
• USB A (штекер) – USB B 2.0 (штекер)
• USB B 2. 0 (штекер) – USB B 2.0 (гнездо)
• USB A (штекер) – USB B 3.0 (штекер)
• USB A (штекер) – micro USB B 2.0 (штекер)
• USB A (штекер) – mini USB B 2.0 (штекер)
• mini USB B 2.0 (штекер) – mini USB B 2.0 (штекер)
• mini USB B 2.0 (штекер) – mini USB B 2.0 (гнездо)
• USB A (штекер) – USB C (штекер)
• USB C (штекер) – USB C (штекер)

Ещё одно различие состоит в исполнении разъёмов. Оно бывает прямым и угловым.

Характеристики

Характеристиками USB шнуров являются версия спецификации, тип контактов, длина кабеля, оболочка кабеля, цвет.

Спецификация интерфейса отвечает за скорость передачи данных. Кроме того, в случае с уменьшенными версиями разъёмов (micro USB B/mini USB B) этот параметр позволяет определить типоразмер разъёма. Этот параметр также важен при покупке шнуров USB A — USB A.

Контакты могут быть двух видов: штекер и гнездо. Поскольку гнёзда размещаются в самих устройствах, шнуры оснащаются штекерами. Впрочем, кабели с гнездовыми разъёмами тоже существуют. Их можно использовать для удлинения USB шнуров.

Оболочка кабелей бывает ПВХ, силиконовой, тканевой.

Шнуры могут иметь разнообразную окраску. Поэтому можно подобрать USB шнур под цвет гаджета.

Miro USB Pin — How To

iseeu 12 сентября 2018 г., 21:15 #1

Привет всем,

Я искал схему контактов для USB-RJ45. Я помню, что видел это немного, но, похоже, я не могу найти его сейчас.

Кто-нибудь может мне помочь… Спасибо

Доктор Боб 12 сентября 2018 г., 22:04 #2

Я все еще ищу переходник USB на RJ-45, но пока это может помочь. Посмотрите здесь:
kb. zmodo.com

База знаний Zmodo — Как отремонтировать кабель на упрощенной камере POE

Джон М 12 сентября 2018 г., 23:12 #3

У Пэтти была ссылка на это в разделе Ремонт кабеля micro USB? но это, кажется, мертво сейчас.

Паскуаль 12 сентября 2018 г., 23:21 #4

Да, это ссылка со всеми подробностями и картинками. Было бы неплохо узнать, почему его удалили.
Есть реальный случай, когда кому-то нужно создать такой кабель, когда оригинальный кабель не годится…

Dr.Bob 13 сентября 2018 г.

Я согласен Паскуаль. В крайнем случае эта информация была бы очень полезной. Замена кабелей требует времени, и потребуется ремонт кабеля камеры даже в качестве временного ремонта.

Может, кто-нибудь ткнет Патти и спросит, что случилось?

Доктор Боб 14 сентября 2018 г., 00:58 #6

Ладно, один из моих техников сделал распиновку на каждом конце. Похоже, что распиновка, предоставленная Пэтти, верна для более старого поколения Gen2. У меня есть правильные выводы с «схемой фото» для кабеля Gen 3. Смотрите здесь…

Для тех, кто не знаком со схемами, обратите внимание, что «красные точки» на проводке указывают на соединение, а «контуры» указывают на отсутствие соединения.

Gen 3 выглядит следующим образом:

USB на RJ45
контакты 5 на 1
контакты 4 на 2
контакты 3 на 3
контакты 2 на 6
контакты 1 на 6

Обратите внимание, USB очень тонкая работа . Я предлагаю использовать «пришивную прямую булавку», приклеенную к концу измерительного зонда, и очень осторожно прикоснуться к ней. Контакты Micro-USB внутри разъемов легко сгибаются и повреждаются. Если у вас есть коммутационная коробка с разъемами Micro-USB, это будет лучший способ проверить ваши кабели.

Если вам нужны выводы кабеля Gen 2, эту схему можно перенести на разъем Micro-USB противоположного типа. Номера контактов расположены в обратном порядке и идут в другую сторону для другого пола.

~Наслаждайтесь

Паскуаль 14 сентября 2018 г., 11:56 #7

Я помню, что считал контакты micro usb в обратном порядке, так как это кажется нормальным, судя по поиску в Google. Тогда usb на rj45 это:
1-1
2-2
3-3
5-6
В соединении 4-6 нет необходимости.
Итак, это то же самое, что доктор Боб написал выше.

Я создал кабель usb-rj45 из обычного кабеля micro-usb-usbA. Все подробности в этом удаленном сообщении на форуме.

Паскуаль 14 сентября 2018 г., 12:04 #8

Как я вижу, мне действительно нужен был этот разъем: (микро-usb на гнездо rj45 от zmodo!)
amazon.com

Amazon.com: 2 шт., разъем Micro USB 3-го поколения — RJ45 для камер Zmodo/Funlux sPoE: камера и фото

Но в то время он был недоступен и до сих пор недоступен в Европе (amazon.de).
И его нет в магазине zmodo https://www.zmodo.com/store/. Я не понимаю, что вы можете купить официальные вещи zmodo на Amazon, которых нет в официальном магазине zmodo. Что это за маркетинг?

Доктор Боб 14 сентября 2018 г. , 18:08 #9

Я тоже удивляюсь, почему его удалили. Надеюсь, реверс-инжиниринг прошел нормально. Я не хотел бы потерять доступ к форумам или к хорошей информации. Я надеюсь, что это была оплошность модератора… LOL

Судя по опыту, конец USB на кабелях 3-го поколения очень тонкий! Любое натяжение (даже очень легкое) сломает проводники внутри кабеля. Вместо того, чтобы тянуть новый 98-футовый провод, я бы предпочел отрезать конец RJ45, добавить новый конец (прямо через провода) и использовать аналогичный адаптер, как вы обнаружили (внутри защищенной от непогоды коробки). Очень простое исправление. Спасибо за ссылку, Паскуаль.

~Наслаждайтесь

iseeu 17 сентября 2018 г., 19:43 #10

Всем спасибо… очень ценим вашу помощь. Что касается ссылки, которая была удалена, у меня было сообщение Пэтти пару раз, и она вообще не ответила. Это то, что побудило эту тему.

Пэтти все еще активна?

Доктор Боб Я сохранил это изображение.

Разъемы Micro USB | USB-разъемы и вилки

Политика использования файлов cookie GCT

Некоторые функции этого веб-сайта используют файлы cookie для улучшения вашего опыта. Продолжая использовать этот веб-сайт, вы даете свое согласие на использование файлов cookie. Если вы отключите использование файлов cookie в своем браузере, некоторые функции веб-сайта могут работать некорректно. Для получения дополнительной информации об использовании нами файлов cookie и ваших данных см. нашу обновленную Политику конфиденциальности.

Javascript отключен

Этот веб-сайт использует JavaScript, чтобы предоставить вам наилучшие возможности на всех устройствах. При отключенном javascript веб-сайт будет иметь проблемы с макетом и функциональностью и не будет работать должным образом.

Пожалуйста, включите JavaScript, чтобы получить наилучшие возможности, или вы можете отправить нам свой запрос по электронной почте.

• ЕН
• ДЭ
• ФР

0 товаров

• Домашняя
• Продукция
• Разъемы USB
• Разъемы Micro USB

GCT предлагает широкий выбор разъемов Micro USB, соответствующих стандартам USB 2.0. Разъемы доступны в горизонтальной и вертикальной ориентации, а также для поверхностного монтажа и монтажа через отверстия.

Для горизонтального монтажа на печатной плате GCT предлагает крепление сверху, посередине снизу и снизу. Нижнее крепление является общепринятым стандартом, эти конфигурации позволяют дизайнерам рассматривать различные варианты дизайна. Дополнительную информацию о типах монтирования смотрите здесь.

Существует множество различных вариантов оборудования, чистое поверхностное крепление без каких-либо колышков или штифтов идеально подходит для конструкций, в которых печатная плата не может быть просверлена или проложена. Существуют варианты пластиковых установочных штифтов и металлических стоек, обеспечивающих прочность и устойчивость, они доступны в различных стилях.

Разъемы Micro USB имеют пять контактов, материал корпуса изолятора — LCP, материал контактной клеммы — медный сплав, корпус из нержавеющей стали. Номинальный ток составляет 1,0 А на цепь для сигнальных контактов и 1,8 А для контактов питания. Диапазон рабочих температур составляет от -55°C до +85°C. Все разъемы упакованы в ленточную и бобинную упаковку. Пожалуйста, ознакомьтесь с техническими характеристиками продукта для получения дополнительной информации.

Технические характеристики, технические чертежи и 3D-модели доступны для мгновенной загрузки для всех деталей.

Все разъемы Micro USB полностью соответствуют требованиям RoHS и Reach.

Розетки и вилки USB — 21 разъем

Серия:

Тип разъемаMicro

Интерфейс A/B

Версия USB2. 0

Пол Розетка

Количество контактов5

Mount Mount Mount MountUrface Mount

OrientationHorizontal

Входные Типиз

Profile2.40 мм

Mount Positionbottom Mount

Curance Rating1.8a

Циклы сопряжения 10000

Серия:

Тип разъемаMicro

Интерфейс A/B

Версия USB 2.0

GenderereCeptacle

Количество контактов 5

Mount Mount PC

Фиксирующий штифтБез фиксирующего штифта

Циклы сопряжения10000

Серия:

Тип разъемаMicro

Interfaceb

USB Version2.0

GenderereCeptacle

Количество контактов 5

Mount Mount PC Номинальный ток 1,8 A

Тип сопрягаемой поверхности С вводом сопрягаемой поверхности

Штифт для установки на поверхности

Фиксирующий штифтБез установочного штифта

Mating Cycles10000

Series:

Connector styleMicro

InterfaceB

USB version2. 0

GenderReceptacle

Number of contacts5

PCB mount typeSurface mount

OrientationHorizontal

Entry typeSide

Profile2.35mm

Позиция монтажа Нижнее крепление

Номинальный ток 1,8 А

Тип сопрягаемой поверхности С вводом сопрягаемой поверхности

Вставной стержень Сквозное отверстие

Расположение местоположения PEGWITHOUT PEG

Cycles10000

Серия:

Connector Stylemicro

Интерфейс

usb verior2.0

Genderrecept

number 5.00002. niote rient5.

intorint

intorint

intornt. 9000.

intorntail

intornk5. 9000.

intorntail

intorntail

intornt.9000.

nutupriz5

intyrail.

nuteplain

. ТипБоковой

Профиль 2,35 мм

Положение монтажаВнизу

Номинальный ток 1,8 А0005

Shell stakeThrough hole

Locating PegWithout locating peg

Mating Cycles10000

Series:

Connector styleMicro

InterfaceB

USB version2. 0

GenderReceptacle

Number of contacts5

PCB mount typeSurface mount

ОриентацияГоризонтальная

Тип входаСбоку

Профиль2,35 мм

Монтажное положениеНижнее крепление

Номинальный ток1,8 А

Mating face styleWith mating face lead in

Shell stakeThrough hole

Locating PegOptional locating peg

Mating Cycles10000

Series:

Connector styleMicro

InterfaceB

USB version2.0

GenderReceptacle

Number контактов5

Тип монтажа на печатной платеНакладной монтаж

ОриентацияГоризонтальная

Тип вводаБоковой

Профиль2,47 мм

Mount PositionTop Mount

Токовое рейтинг1,8A

Стиль лица с спариванием с сопрягающим лицом в лицевая сторона в

Shell Stakesurface Mount

Расположение Pegwithout расположение PEG

Cycles10000

Дополнительная информация, известная как Micro USB usb uble raff

Series,

Тип разъемаMicro

Интерфейс B

Версия USB 2.0

Пол Розетка

Количество контактов5

Mount Mount Mount MountUrface Mount

OrientationHorizontal

Входные типики

Profile2.47 мм

Mount Positiontop Mount

Curance Rating1.8a

Циклы сопряжения10000

Дополнительная информацияТакже известен как Micro USB обратного типа

Серия:

Тип разъемаMicro

Interfaceb

USB Version2.0

GenderereCeptacle

Количество контактов 5

Mount Mount Mount Superface

Orientationhorizontal

Типид входа

Profile2.49mm

. Номинальный ток 1,8 A

Тип сопрягаемой поверхностиС вводом сопрягаемой поверхности

Вставной штифт Сквозное отверстие

Фиксирующий штифтБез установочного штифта

Циклы сопряжения10000

Connector Stylemicro

WaterProofip67

InterfaceB

USB Version2. 0

GenderEceptacle

Количество контактов5

Mount Mountrafface Mount

OrientationHorizontal

TipesIde

PROWER1.43M3.

Положение установки Среднее крепление

Номинальный ток 1,8 А

Тип сопрягаемой поверхности Без ввода сопрягаемой поверхности

Вставной штифт Сквозное отверстие

Фиксирующий штифтС установочным штифтом

Циклы соединения 10000

Длина корпуса 5,30 мм

Дополнительная информация Для исполнения IP67 прокладка USBTJ-02 заказывается отдельно.

Connector Stylemicro

WaterProofip67

InterfaceB

USB версия2.0

GenderEceptacle

Количество контактов 5

PCB MOUNTURFACE MOUNTARFACE

OrientationHorizontal

Вход.0005

тока оценка1,8A

Стиль лицевой поверхности спаривания без сопряжения в лицевой лице в

Shell Stakethrough Hole

Расположение Pegwith расположение PEG

Cycles10000

Длина тела 5,30 мм

Дополнительная информация для производительности IP67, USBTJ-02 порядок порядок.

Серия:

Тип разъемаMicro

Интерфейс A/B

Версия USB 2.0

Пол Розетка

Количество контактов5

Mount Mount Mount Mount Dolement

OrientationVertical

Входной тип датчик

Profile5.60 мм

Mount Positiontop Mount

Curance Rating1.8a

Стиль лица с маникой. (для печатной платы 1,00 мм)

Фиксирующий штифтБез установочного штифта

Циклы сопряжения10000

Серия:

Тип разъемаMicro

Interfacea/B

USB Version2.0

GenderereCeptacle

Количество контактов 5

Mount Mount Mount PCB

OrientatationVertical

Typetop

Profile5.60mm

Положение Mountop Mountop

.

Шпилька Сквозное отверстие

Длина стержня 2,30 мм (для печатной платы 1,60 мм)

Фиксирующий штифтБез установочного штифта

Cycles10000

Series:

Connector Stylemicro

Интерфейс

USB Version2. 0

.mentleter

.mentleter

.Mentle

.

Положение монтажа Верхнее крепление

Номинальный ток 1,8 А

Тип сопрягаемой поверхности Без ввода сопрягаемой поверхности

Вставной стержень Сквозное отверстие

Shell stake lengths0.75mm (for 0.40mm PCB), 1.30mm (for 0.80mm PCB)

Locating PegWith locating peg

Mating Cycles10000

Series:

Connector styleMicro

InterfaceB

USB version2 .0

Пол Гнездо

Количество контактов5

Тип крепления на печатной плате Сквозное отверстие

ОриентацияВертикальное

Тип входаВерх

Профиль5,60 мм

Монтажное положениеВерх0005

Current Rating1.8A

Mating face styleWith mating face lead in

Shell stakeThrough hole

Shell stake lengths1.50mm (for 1.00mm PCB)

Locating PegWithout locating peg

Mating Cycles10000

Series:

Тип разъемаMicro

Интерфейс B

Версия USB 2. 0

Пол Розетка

Количество контактов5

Тип монтажа на печатной плате Сквозное отверстие

Ориентация Вертикальная

Вход в Typetop

Профиль. ШтифтБез установочного штифта

Циклы соединения 10000

Серия:

Тип разъемаMicro

InterfaceB

Версия USB 2.0

GenderereCeptacle

Количество контактов 5

Mount Mount PC Штырь-оболочка Сквозное отверстие

Длины стержня-оболочки 0,70 мм, 1,40 мм, 1,70 мм (для печатной платы 1,00 мм), 2,30 мм (для печатной платы 1,60 мм)

Фиксирующий штифтБез установочного штифта

Mating Cycles10000

Series:

Connector styleMicro

InterfaceB

USB version2.0

GenderReceptacle

Number of contacts5

PCB mount typeThrough hole

OrientationVertical

Entry typeTop

Profile6.50mm

Положение монтажа Верхнее крепление

Номинальный ток 1,8 А

Тип сопрягаемой поверхностиС вводом сопрягаемой поверхности или без него

Вставной штырь Сквозное отверстие

Shell stake lengths2. 30mm (for 1.60mm PCB)

Locating PegWithout locating peg

Mating Cycles10000

Series:

Connector styleMicro

InterfaceB

USB version2.0

GenderReceptacle

Number of контакты5

Тип монтажа на печатной платеНакладной монтаж

ОриентацияВертикальный

Тип входаСверху

Профиль5,30 мм без ввода, 6,09 мм с вводом

Положение монтажаСверху

Номинальный ток 2,8 А

Тип сопрягаемой поверхности С выводом сопрягаемой поверхности или без него

Вставной стержень Сквозное отверстие

Длина стержня кожуха 0,60 мм, 1,10 мм (для печатной платы 0,80 мм), 1,60 мм (для печатной платы 1,00 мм)

2 PEGWITH местоположение PEG

Cycles10000

Connector Stylemicro

InterfaceB

USB версия2.0

GenderReceptacle

Количество контактов5

PCB Mountuarfface

Orientationaltical

0005

Вход в Typetop

Profile6.
