Как устроена распиновка разъёмов ISO в автомагнитолах. Какие провода отвечают за питание, массу и управление. Почему магнитола может не выключаться при выключении зажигания. Как правильно подключить магнитолу в автомобиле.
Стандарт ISO для автомобильных магнитол: особенности разъемов
Стандарт ISO (International Organization for Standardization) для автомобильных магнитол определяет единый формат разъемов для подключения головных устройств в большинстве современных автомобилей. Это значительно упрощает установку и замену магнитол различных производителей.
Основные особенности разъемов стандарта ISO:
- Два отдельных разъема — для питания/управления и для подключения динамиков
- Стандартизированное расположение контактов
- Цветовая маркировка проводов
- Универсальность — подходит для большинства европейских и японских автомобилей
Благодаря этому стандарту установка новой магнитолы в большинстве случаев сводится к простому подключению разъемов без необходимости перерезать и соединять провода.
Распиновка разъемов ISO: назначение контактов
Разъем ISO для автомагнитол состоит из двух частей — А и В. Рассмотрим назначение основных контактов:
Разъем А (питание/управление):
- A4 — постоянный плюс (+12В)
- A5 — выход на антенну
- A7 — зажигание (+12В при включенном зажигании)
- A8 — масса
Разъем В (акустика):
- B1/B2 — правый задний динамик
- B3/B4 — левый передний динамик
- B5/B6 — левый задний динамик
- B7/B8 — правый передний динамик
Правильное подключение этих контактов обеспечивает корректную работу магнитолы и всех ее функций.
Почему магнитола может не выключаться при выключении зажигания?
Одна из распространенных проблем при установке магнитол — устройство не выключается при выключении зажигания. Каковы возможные причины?
- Неправильное подключение провода зажигания (A7) — он может быть подключен к постоянному плюсу вместо зажигания
- Особенности электрооборудования некоторых автомобилей — сигнал зажигания может подаваться по CAN-шине
- Неисправность самой магнитолы — внутренняя схема может некорректно обрабатывать сигнал зажигания
Как решить эту проблему? Необходимо проверить правильность подключения проводов, особенно провода зажигания. В некоторых случаях может потребоваться установка дополнительного реле для корректного управления питанием магнитолы.
Особенности подключения магнитол в современных автомобилях
В современных автомобилях схема подключения магнитолы может отличаться от классического стандарта ISO. Какие особенности нужно учитывать?
- Использование CAN-шины для передачи сигналов управления
- Наличие дополнительных проводов для подключения кнопок на руле
- Интеграция магнитолы с другими системами автомобиля (парктроники, камеры заднего вида)
В таких случаях может потребоваться использование специальных адаптеров для корректного подключения aftermarket магнитолы. Эти адаптеры преобразуют сигналы CAN-шины в стандартные сигналы управления для магнитолы.
Как правильно подключить новую магнитолу?
При установке новой магнитолы важно соблюдать несколько правил для обеспечения ее корректной работы:
- Внимательно изучите схему подключения, прилагаемую к магнитоле
- Проверьте соответствие разъемов в автомобиле и магнитоле
- Убедитесь, что провода питания и массы подключены правильно
- Проверьте правильность подключения провода зажигания
- Убедитесь в корректном подключении динамиков
При возникновении сомнений лучше обратиться к специалисту для профессиональной установки. Это поможет избежать проблем с работой магнитолы и электрооборудования автомобиля.
Возможные проблемы при подключении магнитолы и их решение
Даже при правильном подключении магнитолы могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них:
Магнитола не включается
Возможные причины:
- Отсутствие питания — проверьте подключение проводов питания и массы
- Перегоревший предохранитель — замените предохранитель
- Неисправность самой магнитолы — обратитесь в сервисный центр
Плохой прием радио
Возможные причины:
- Неправильное подключение антенны — проверьте подключение антенного кабеля
- Повреждение антенны — проверьте целостность антенны
- Недостаточное питание антенного усилителя — проверьте подключение провода питания антенны
Не работают кнопки на руле
Возможные причины:
- Неправильное подключение адаптера рулевого управления
- Несовместимость магнитолы с системой управления на руле данного автомобиля
В большинстве случаев эти проблемы можно решить самостоятельно, тщательно проверив все соединения и настройки магнитолы.
Дополнительные функции современных магнитол: как подключить?
Современные автомагнитолы часто имеют дополнительные функции, которые требуют специального подключения. Рассмотрим некоторые из них:
Камера заднего вида
Для подключения камеры заднего вида необходимо:
- Подключить видеовыход камеры к соответствующему входу магнитолы
- Подключить провод включения камеры к фонарю заднего хода
Усилитель
При подключении внешнего усилителя нужно:
- Подключить RCA выходы магнитолы к входам усилителя
- Подключить провод remote усилителя к соответствующему выходу магнитолы
Сабвуфер
Для подключения сабвуфера необходимо:
- Подключить выход на сабвуфер магнитолы к входу усилителя сабвуфера
- Настроить фильтр низких частот на магнитоле или усилителе
Правильное подключение этих дополнительных устройств позволит максимально использовать возможности современной автомобильной аудиосистемы.
Распиновка разъёма магнитолы в A5
-
18.11.2010, 14:09 #1
Распиновка разъёма магнитолы в A5
Модель Octavia A5 2010г в самой убогой комплектации )
Подскажите, при выключении зажигания магнитола не гаснет…
пробовал искать вольтметром в штатном разъёме — какой же провод отключается при выключении зажигания и вынимания ключа — не нашел. везде остаётся 12В…
на красный и на желтый провод магнитолы — идут два красно-белых провода из недр торпеды.то есть проблема обратная той, что многократно обсуждалась (там где магнитола полностью отключалась при выключении зажигания) — тут она не отключается совсем…
И зачем нужны 2 оранжевых провода? у моего переходника даже нет контактов в тех местах…
Ответить с цитированием
-
-
21.
11.2010, 12:29
#2
По примеру разных магнитол на желтый должно подаваться +12В от замка зажигания.
Ответить с цитированием
-
28.11.2010, 17:26 #3
Привет всем! Octavia a5 fl (2010) минималка 1.6 мт.
Подрубил сам магнитолу pioneer deh-4200sd к разъему (фото на картинке во вложении) через переходник купленый «на глаз» на горбушке. в итоге напрямую пришлось подрубать крысный провод с магнитолы к красному с белым проводу вразъеме А4 (тк красный от магнитолы шел от переходника в пустоту разъеме от машины (на картинке его видно) в пустоту так же идет синий сбелым провод с магнитолы. магнитола работает с носителей отлично, радио ловит ужасно — походу нет питания антенны.
Выкладываю разъем (из автомобиля) своей шкоды для подключения музыки. Если кто знает распишите назначение проводв:
А / Б
1 5 / 1 5
2 6 / 2 6
3 7 / 3 7
4 8 / 4 8схема как на картинке.
цвета проводов с автомобиля:
А3-красный с белой — 12 в
А4-красный с белой — 12 в
А5-оранжевый с фиолетовой (тонкий провод) ?
А6-Оранжевый с коричневой (тонкий провод) ?Б2 — коричневый с красной
Б3 — Коричневый с белым
Б6 — красный
Б7 — Синий с белымостальные гнезда пустые.
в разъеме Б как я понял на фронтальные клоноки.
Подскажите активная ли антенна и как она питается?
антенну подключил через переходник антенный DIN 1524-03 на Fakra(Z) с фантомным источником питания к синему проводу которого подрубил синий с белым от магнитоолы и сам штекер антенный куда следует.
Ответить с цитированием
-
14.02.2011, 09:37 #4
Добрый день! Та же самая проблема, как и у автора темы. Попытки поменять местами желты и красный провода идущие к магнитоле ни к чему не привела, магнитола так же и работает не зависимо от ключа в замке зажигания. Может быть кто-то может подсказать что можно сделать, не влезая глубоко, либо может это просто так устроено?
Ответить с цитированием
-
14.02.2011, 17:26 #5
Сообщение от DasIch
Модель Octavia A5 2010г в самой убогой комплектации )
Подскажите, при выключении зажигания магнитола не гаснет.
пробовал искать вольтметром в штатном разъёме — какой же провод отключается при выключении зажигания и вынимания ключа — не нашел. везде остаётся 12В…
на красный и на желтый провод магнитолы — идут два красно-белых провода из недр торпеды.то есть проблема обратная той, что многократно обсуждалась (там где магнитола полностью отключалась при выключении зажигания) — тут она не отключается совсем…
И зачем нужны 2 оранжевых провода? у моего переходника даже нет контактов в тех местах…
Все просто. В А5 управление вкл/выкл идет по кан шине. А на магнитолу нужно «зажигание» в качестве появляющегося +.Варианта 2: переходник от алпайна или еще кого Пример http://tria.ru/catalogue/aksessuaryd…cat_24448.html
ии самому с любого +провода, на котором появляется питание при включении зажигания забабахать соплю и через реле развязать.
Ответить с цитированием
11.2010, 12:29
#2
магнитола работает с носителей отлично, радио ловит ужасно — походу нет питания антенны.
Распиновка для магнитолы — VII
-
29.
01.2010, 16:48
#1
Распиновка для магнитолы
Перерыл пол нета, вопрос свой так и не решил.
Подсабите а!
Нелюди подняли магнитолу из Civic 2005 седан — канадец — причем не церемонясь резанули провода, в настоящий момент там лишь вязанка разноцветных проводков.
Схемы распиновки с росписью по цветам я так и не нашел — может есть у кого !?Заранее благодарен!!!
Ответить с цитированием
-
-
29.01.2010, 16:52 #2
в факе картинку смотри
Ответить с цитированием
-
29.
01.2010, 19:34
#3
я когда менял свою все тестером вызванивал
т.к. распиновка только на однодиновые, а у меня телевизир японческий стоял
установка заняла около 2 часов в четыре рукиОтветить с цитированием
-
30.01.2010, 12:37 #4
Сообщение от green.sda
П
Схемы распиновки с росписью по цветам я так и не нашел — может есть у кого !?Заранее благодарен!!!
http://www.byminsk.com/honda.htmВ моей кассетной был разъем 2-го типа в списке, далее тупо по одному проводку отрезал и подпаивал к ISO коннектору согласно его распиновке.
Все работает.А отрезанного разъема не осталось?
там ведь должны были куски проводов остатьсяПоследний раз редактировалось fixed; 30.01.2010 в 12:43.
Ответить с цитированием
-
31.01.2010, 22:27 #5
я ваще тупо на скрутки с похожими проводами скрутил и везде угадал =)
Ответить с цитированием
-
01.02.2010, 00:08 #6

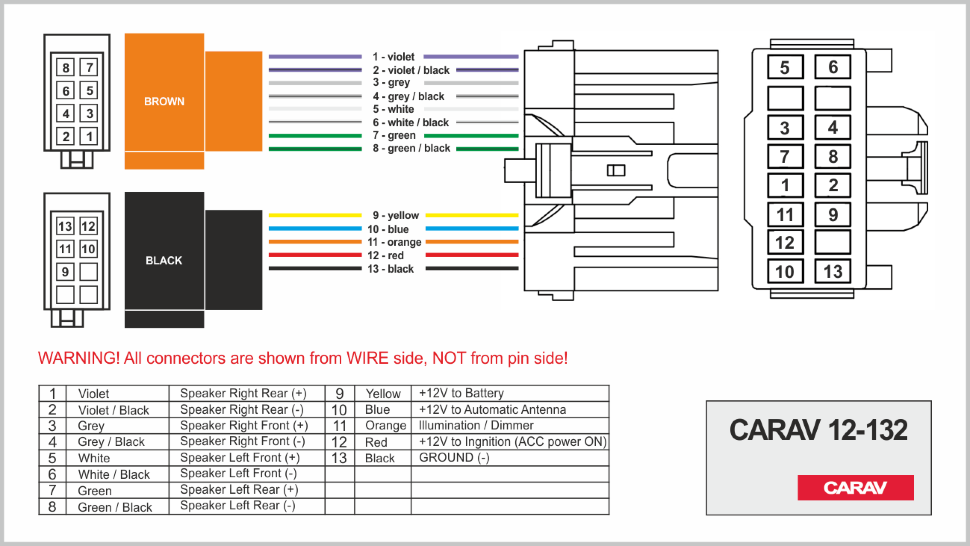

Выдержка из мануала:
МиниатюрыОтветить с цитированием
-
01.
02.2010, 13:52
#7
Сообщение от fixed
http://www.byminsk.com/honda.htm
В моей кассетной был разъем 2-го типа в списке, далее тупо по одному проводку отрезал и подпаивал к ISO коннектору согласно его распиновке.
Все работает.А отрезанного разъема не осталось?
Отрезанного не осталось, срезаный пучок проводов разных цветов, разьем хондавский и не видел даже… думаю либо евро либо исошный. Поэтому и интересеуюсь какой проводок от чего
там ведь должны были куски проводов остаться———- Сообщение добавлено в 13:52 ———- Предыдущее сообщение добавлено в 13:49 ———-
Сообщение от LeoRider
Выдержка из мануала:
Спасибо, буду пробывать.!p.s. А где этот мануальчик глянуть можно!?))
Ответить с цитированием
-
01.
02.2010, 21:33
#8
сделай запрос, отправлю ссылку книги в личку
Ответить с цитированием
-
02.02.2010, 14:42 #9
Мои благодарности всем кто откликнулся. буду ковырять…. !))
Ответить с цитированием
-
02.02.2010, 20:58 #10
green.sda,
для этого мы и пришли на эту землю. ..
