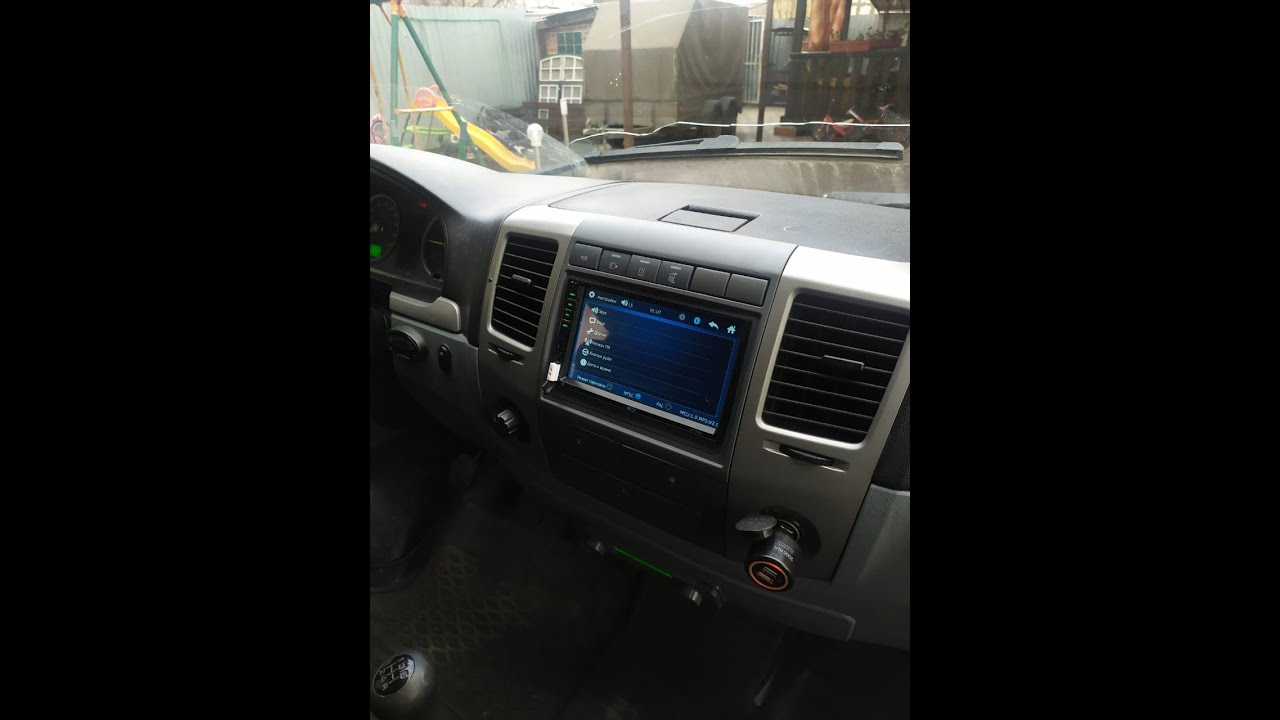

Установка магнитолы в газель бизнес своими руками

Наконецто пришла пора поставить музыку в машину, а то 2 недели машина в работе, а в салоне тишина)

Имеется МР3 ресивер FUSION FUS-1300U в нем имеется разъем, под USB и SD-CARD, слот для дисков отсутствует, да и зачем он)? Диски царапаються, занимают много место, тратиться больше времени, чтоб закинуть любимые песни, флэшка, компактна, вмещает много информации, быстрая запись на нее и много еще плюсов, короче диски устарели по мне так)

Установку начал со снятия рамки, аккуратно тянем за верх до щелчков ( Фото 1), Не в коем случае не пытайтесь снять заглушку проема от магнитолы без снятия рамки, ничего не получиться, только сломаете и из царапаете рамку. Далее по тихоньку тянем среднюю часть рамки, над блоком климат-контроля, отстегнув, переходим к нижней части рамки, выдвенув подстакники, вытаскиваем рамку. Первый этап закончен)

Так как проем под магнитоллу, не стандартный немного, придется немного подрезать и подогнать под нужный размер, берем надфиль, ножик, у кого что есть под рукой, я делал мелким напильником, очень удобно и начинаем растачивать углы проема рамки, чтоб они были 90 градусов, в заводском исполнение они закругленные.

Делаем не спеша, то и дело примеряем магнитолу и подтачиваем там где нужно. Когда магнитола заходит с натягом и без искривлении рамки (Фото 6), переходим к 3 этапу.

Над климат контролем видем пучок проводов, вытаскиваем его, видим разъемы, на пдключение магнитолы, динамиков и штекер антенны, тут все элементарно, соеденяем все с нашей магнитолой (Фото 3). Проверив работоспособность магнитолы, начинаем ставить рамку на место, в обратном порядке, начиная снизу, вверх, аккуратно защелкивая крепеж. Защелкнув 6 крепежей вставляем магнитолу в подготовленный проем, выравниваем по плоскости и защелкиваем декоративную рамочку от магнитолы. И радуемся проделаной работой, все очень просто, радует что в стандарте имеется аудиподготовка, очень приятно работать было.

Далее решил ставить динамики в стандартное для них место, в наличии пара динамиков 13 см ALPINE SXE 1350S, номинал 40Вт, максимум 250Вт.

Начал с пассажирской стороны, откручиваем 2 самореза и вытаскиваем один пистон, и снимаем накладку. Сняв накладку, прикручиваем динамик к накладке, болтиками, далее находим провод под панелью (фото 11) черно-зеленый, подцепляем провода с помощью клеммочек к динмику и соеденяем все, с черно-зеленым проводом, проверив что звук есть, монтируем накладку, по месту., пассажирская сторона готова) С водительской тоже самое все, только, накладка крепиться не пистоном, а ручкой открываеия капота, выкрутив 2 болтика получаем доступ к монтажу динамика. Собрав все проверяем и наслаждаемся проделонной работой)

Все прошло гладко и быстро, антенна принимает сигнал хорошо, флешки читаються, музыка из динамикоов играет) На первое время самое то, чтоб скучно не было, далее по тихоньку будет все меняться на более лучшею акустику и головное устройство)

Рано или поздно владельцы Газелей «Бизнес» и «Некст» задумываются о замене штатного головного устройства на более качественную и функциональную магнитолу. В большинстве своем автовладельцы покупают либо «как у друга», либо известный бренд, согласовываясь со своим бюджетом. Но как же правильно выбрать магнитолу в машину, и что нужно для этого знать?

Выбираем магнитолу в Газель

Выбор магнитолы в Газель

Для начала необходимо четко себе представить, чего хочется от головного устройства в плане звучания, и чем не устраивает штатный автозвук Газели next. Определиться, какого плана будет устройство – простая магнитола, мультимедийное устройство с экраном или полноценный компьютер на базе Windows или Android. Определиться с размером (1-дин, 2-дин) посадочного гнезда. В магазине автозвука лучше всего будет прослушать автомагнитолы на стенде и выбрать наиболее понравившееся звучание. Стенды проверки звука в автомагазинах оборудованы довольно неплохими колонками, так что если звук после замены магнитолы Вас не устроит, стоит задуматься о приобретении новых динамиков в «Некст».

В Газели «Next» предусмотрена установка как 1-дин, так и 2-дин магнитолы. Немаловажный момент при выборе магнитолы с экраном – это возможность установить камеру заднего вида и транслировать изображение с нее на дисплей устройства. В Газели «Бизнес» возможна установка лишь 1-DIN магнитолы, но и они бывают с выдвижным дисплеем и возможностью подключения камеры.

Не забудьте про навигационные системы, в большинстве устройств с дисплеем есть возможность вывода на экран информации с навигатора и прочих устройств, а в некоторых системах они есть уже встроенные. Также очень удобны для водителя Газели системы «Hands free», современные автомобильные мультимедийные устройства предусматривают такую возможность, укомплектованы микрофоном и умеют подключаться к смартфону.

При выборе магнитолы в Газель «Бизнес» и «Некст» стоит ориентироваться на бренд, магнитолы известных фирм, вроде «Pioneer», «Alpine», «JVC», «Kenwood», «Sony» и т.д., будут звучать лучше, чем модели неизвестных китайских производителей. Следует знать, что магнитола одной и той же фирмы, но с разницей в цене в 10 раз не будет давать звук лучше в 10 раз. Конечно, различия есть, но существенны они только для истинных ценителей лампового звука, основное качество зависит от колонок, усилителя и шумоизоляции салона. При выборе обращайте внимание на удобство использования, возможность подключения кнопок на руле или наличие специального подрулевого джойстика.

Установка автомагнитолы в Газель

Замена магнитолы является довольно простой операцией, если автомобиль был оснащен всей необходимой проводкой, и разъемы подходят к Вашему новому девайсу. Такое происходит, если автомобиль был оснащен аудиосистемой либо был куплен с заводской аудиоподготовкой.

Для Газели «Бизнес» аккуратно, без отверток и ножей убираем заглушки и кнопки сверху магнитолы, снимаем рамку, затем, открутив 4 болта, выдвигаем на себя центральную консоль и откручиваем гайку крепления штатной магнитолы. Отсоединяем проводку, снимаем старую магнитолу и устанавливаем новую. Подключение контактов не вызовет затруднений, они стандартные и вставить их неправильно невозможно. Затем собираем в обратном порядке.

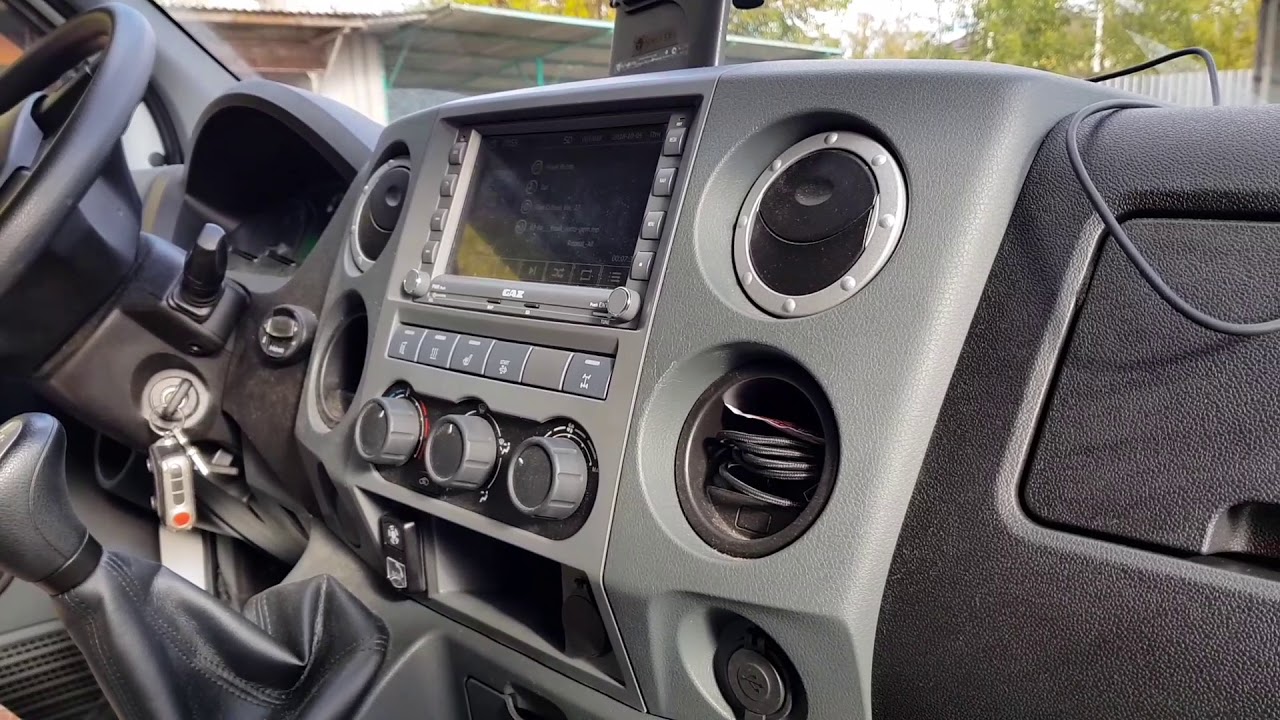

Для замены магнитолы на «Нексте» снимается верхняя накладка консоли, откручивается заглушка с бардачком и штатной магнитолой и ставится новая на место штатной либо заглушка удаляется целиком и устанавливается 2-дин магнитола. Сборка происходит в обратном порядке.

Возможно, придётся срезать упор в глубине консоли, если магнитола не входит до конца. К тому же, новая магнитола может немного не входить в штатное гнездо на торпеде «Некст» из-за закругленных углов в посадочном месте, не отчаивайтесь, это отечественный автомобиль, и теперь Вам придется немного поработать надфилем. Заглушка консоли закроет все огрехи обработки напильником, но все же не увлекайтесь.

Итоги

Благодаря такой несложной инструкции Вы сможете заменить в Газели «Бизнес» и «Некст» штатную автомагнитолу на более функциональную и качественную 2-дин магнитолу без помощи автосервиса. И не забудьте про пожарную безопасность.

Магнитофон в автомобиле должен быть обязательно запитан через плавкий предохранитель, его номинальная мощность указана производителем в инструкции к магнитоле. Ну, а если автомобиль достался Вам без аудиоподготовки вовсе, то лучше отдать Газель «Next» профессионалам, а самому взять заслуженный выходной, ведь установка автомагнитолы и колонок не займет больше одного дня в специализированном автосервисе.

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

  • Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
  • При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
  • При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

  1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

  1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

  • В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
  • В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.


Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

  • FL – передний левый,
  • FR – передний правый,
  • RL – задний левый,
  • RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа «тюльпан» – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с «массой» автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Видео-инструкция по установке и подключению автомагнитолы своими руками

Схема предохранителей и реле Газель Next (Cummins и УМЗ)

А Назначение
Предохранители левого ряда
F1 7,5 Дневные ходовые огни
F2 5 Задние противотуманные огни
F3 7,5
10
Указатели поворота
F4 7,5 Комбинация приборов, датчик скорости, пульт отопителя
F5 5 Система управления двигателем (автомобиль с дизельным двигателем)
F5 15 Система управления двигателем (автомобиль с бензиновым двигателем)
F6 5 Антиблокировочная система тормозов
F7 20 Прикуриватель, розетка (автомобиль с платформой, автобус)
F7 20 Прикуриватель, розетка второго ряда сидений (автомобиль с цельнометаллическим кузовом)
F8 15 Аварийная световая сигнализация (автомобиль с платформой, автобус)
F8
15 Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом)
F9 15 Модуль управления светотехникой, подсветка
F10 10 Внутреннее освещение
F11 15 Центральный замок, магнитола (автомобиль с платформой)
F11
15
Магнитола, громкоговорящее устройство (fdnj,ec)
F11 10 Аварийная световая сигнализация (автомобиль с цельнометаллическим кузовом)
F12 5 Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф
Предохранители правого ряда
F1 20 Стеклоочиститель, стеклоомыватель
F2 10 Модуль управления светотехникой
F3 5 Электропривод зеркал
F4 25 Стеклоподъемники
F5 10 Обогрев зеркал
F6 10 Обогрев сиденья водителя
F7 15 Дополнительный отопитель
F8 Резерв
F9 10 Блокируемый дифференциал
F10 15 Розетка второго ряда сидений (автомобиль платформой и дизельным двигателем)
F10 20 Розетка второго ряда сидений, звуковые сигналы (автомобиль с платформой и бензиновым двигателем)
F10 20 Звуковые сигналы (автомобиль цельнометаллическим кузовом)
F10
10
Электропривод двери, плафон освещения двери (автобус)
F11 Резерв
F12 10 Розетка, магнитола (автомобиль с цельнометаллическим кузовом)
F12 Резерв (автомобиль с платформой)
Реле
К1 Реле стеклоочистителя
К2 Реле отопителя
К3 Реле разгрузки замка
К4 Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной)
Реле светового табло (автобус)
К5 Реле догревателя (автомобиль с дизельным двигателем)
К6 Реле блокировки дифференциала
К7 Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем)
К8 Реле разгрузки замка (автомобиль с цельнометаллическим кузовом)

Установка магнитолы газель бизнес


№3 Установка МР3 Ресивера, в ГАЗель Бизнес. — ГАЗ Газель, 2011 года на DRIVE2

Наконецто пришла пора поставить музыку в машину, а то 2 недели машина в работе, а в салоне тишина)

Имеется МР3 ресивер FUSION FUS-1300U в нем имеется разъем, под USB и SD-CARD, слот для дисков отсутствует, да и зачем он)? Диски царапаються, занимают много место, тратиться больше времени, чтоб закинуть любимые песни, флэшка, компактна, вмещает много информации, быстрая запись на нее и много еще плюсов, короче диски устарели по мне так)

Установку начал со снятия рамки, аккуратно тянем за верх до щелчков ( Фото 1), Не в коем случае не пытайтесь снять заглушку проема от магнитолы без снятия рамки, ничего не получиться, только сломаете и из царапаете рамку. Далее по тихоньку тянем среднюю часть рамки, над блоком климат-контроля, отстегнув, переходим к нижней части рамки, выдвенув подстакники, вытаскиваем рамку. Первый этап закончен)

Так как проем под магнитоллу, не стандартный немного, придется немного подрезать и подогнать под нужный размер, берем надфиль, ножик, у кого что есть под рукой, я делал мелким напильником, очень удобно и начинаем растачивать углы проема рамки, чтоб они были 90 градусов, в заводском исполнение они закругленные. Делаем не спеша, то и дело примеряем магнитолу и подтачиваем там где нужно. Когда магнитола заходит с натягом и без искривлении рамки (Фото 6), переходим к 3 этапу.

Над климат контролем видем пучок проводов, вытаскиваем его, видим разъемы, на пдключение магнитолы, динамиков и штекер антенны, тут все элементарно, соеденяем все с нашей магнитолой (Фото 3). Проверив работоспособность магнитолы, начинаем ставить рамку на место, в обратном порядке, начиная снизу, вверх, аккуратно защелкивая крепеж. Защелкнув 6 крепежей вставляем магнитолу в подготовленный проем, выравниваем по плоскости и защелкиваем декоративную рамочку от магнитолы. И радуемся проделаной работой, все очень просто, радует что в стандарте имеется аудиподготовка, очень приятно работать было.

Далее решил ставить динамики в стандартное для них место, в наличии пара динамиков 13 см ALPINE SXE 1350S, номинал 40Вт, максимум 250Вт.

Начал с пассажирской стороны, откручиваем 2 самореза и вытаскиваем один пистон, и снимаем накладку. Сняв накладку, прикручиваем динамик к накладке, болтиками, далее находим провод под панелью (фото 11) черно-зеленый, подцепляем провода с помощью клеммочек к динмику и соеденяем все, с черно-зеленым проводом, проверив что звук есть, монтируем накладку, по месту., пассажирская сторона готова) С водительской тоже самое все, только, накладка крепиться не пистоном, а ручкой открываеия капота, выкрутив 2 болтика получаем доступ к монтажу динамика. Собрав все проверяем и наслаждаемся проделонной работой)

Все прошло гладко и быстро, антенна принимает сигнал хорошо, флешки читаються, музыка из динамикоов играет) На первое время самое то, чтоб скучно не было, далее по тихоньку будет все меняться на более лучшею акустику и головное устройство)

Page 2

Наконецто пришла пора поставить музыку в машину, а то 2 недели машина в работе, а в салоне тишина)

Имеется МР3 ресивер FUSION FUS-1300U в нем имеется разъем, под USB и SD-CARD, слот для дисков отсутствует, да и зачем он)? Диски царапаються, занимают много место, тратиться больше времени, чтоб закинуть любимые песни, флэшка, компактна, вмещает много информации, быстрая запись на нее и много еще плюсов, короче диски устарели по мне так)

Установку начал со снятия рамки, аккуратно тянем за верх до щелчков ( Фото 1), Не в коем случае не пытайтесь снять заглушку проема от магнитолы без снятия рамки, ничего не получиться, только сломаете и из царапаете рамку. Далее по тихоньку тянем среднюю часть рамки, над блоком климат-контроля, отстегнув, переходим к нижней части рамки, выдвенув подстакники, вытаскиваем рамку. Первый этап закончен)

Так как проем под магнитоллу, не стандартный немного, придется немного подрезать и подогнать под нужный размер, берем надфиль, ножик, у кого что есть под рукой, я делал мелким напильником, очень удобно и начинаем растачивать углы проема рамки, чтоб они были 90 градусов, в заводском исполнение они закругленные. Делаем не спеша, то и дело примеряем магнитолу и подтачиваем там где нужно. Когда магнитола заходит с натягом и без искривлении рамки (Фото 6), переходим к 3 этапу.

Над климат контролем видем пучок проводов, вытаскиваем его, видим разъемы, на пдключение магнитолы, динамиков и штекер антенны, тут все элементарно, соеденяем все с нашей магнитолой (Фото 3). Проверив работоспособность магнитолы, начинаем ставить рамку на место, в обратном порядке, начиная снизу, вверх, аккуратно защелкивая крепеж. Защелкнув 6 крепежей вставляем магнитолу в подготовленный проем, выравниваем по плоскости и защелкиваем декоративную рамочку от магнитолы. И радуемся проделаной работой, все очень просто, радует что в стандарте имеется аудиподготовка, очень приятно работать было.

Далее решил ставить динамики в стандартное для них место, в наличии пара динамиков 13 см ALPINE SXE 1350S, номинал 40Вт, максимум 250Вт.

Начал с пассажирской стороны, откручиваем 2 самореза и вытаскиваем один пистон, и снимаем накладку. Сняв накладку, прикручиваем динамик к накладке, болтиками, далее находим провод под панелью (фото 11) черно-зеленый, подцепляем провода с помощью клеммочек к динмику и соеденяем все, с черно-зеленым проводом, проверив что звук есть, монтируем накладку, по месту., пассажирская сторона готова) С водительской тоже самое все, только, накладка крепиться не пистоном, а ручкой открываеия капота, выкрутив 2 болтика получаем доступ к монтажу динамика. Собрав все проверяем и наслаждаемся проделонной работой)

Все прошло гладко и быстро, антенна принимает сигнал хорошо, флешки читаються, музыка из динамикоов играет) На первое время самое то, чтоб скучно не было, далее по тихоньку будет все меняться на более лучшею акустику и головное устройство)

Варианты выбора магнитолы в автомобиль Газель

(4 оценок, среднее: 3,00 из 5) Загрузка…

Рано или поздно владельцы Газелей «Бизнес» и «Некст» задумываются о замене штатного головного устройства на более качественную и функциональную магнитолу. В большинстве своем автовладельцы покупают либо «как у друга», либо известный бренд, согласовываясь со своим бюджетом. Но как же правильно выбрать магнитолу в машину, и что нужно для этого знать?

Выбираем магнитолу в Газель

Выбор магнитолы в Газель

Для начала необходимо четко себе представить, чего хочется от головного устройства в плане звучания, и чем не устраивает штатный автозвук Газели next. Определиться, какого плана будет устройство – простая магнитола, мультимедийное устройство с экраном или полноценный компьютер на базе Windows или Android. Определиться с размером (1-дин, 2-дин) посадочного гнезда. В магазине автозвука лучше всего будет прослушать автомагнитолы на стенде и выбрать наиболее понравившееся звучание. Стенды проверки звука в автомагазинах оборудованы довольно неплохими колонками, так что если звук после замены магнитолы Вас не устроит, стоит задуматься о приобретении новых динамиков в «Некст».

В Газели «Next» предусмотрена установка как 1-дин, так и 2-дин магнитолы. Немаловажный момент при выборе магнитолы с экраном – это возможность установить камеру заднего вида и транслировать изображение с нее на дисплей устройства. В Газели «Бизнес» возможна установка лишь 1-DIN магнитолы, но и они бывают с выдвижным дисплеем и возможностью подключения камеры.

Не забудьте про навигационные системы, в большинстве устройств с дисплеем есть возможность вывода на экран информации с навигатора и прочих устройств, а в некоторых системах они есть уже встроенные. Также очень удобны для водителя Газели системы «Hands free», современные автомобильные мультимедийные устройства предусматривают такую возможность, укомплектованы микрофоном и умеют подключаться к смартфону.

При выборе магнитолы в Газель «Бизнес» и «Некст» стоит ориентироваться на бренд, магнитолы известных фирм, вроде «Pioneer», «Alpine», «JVC», «Kenwood», «Sony» и т.д., будут звучать лучше, чем модели неизвестных китайских производителей. Следует знать, что магнитола одной и той же фирмы, но с разницей в цене в 10 раз не будет давать звук лучше в 10 раз. Конечно, различия есть, но существенны они только для истинных ценителей лампового звука, основное качество зависит от колонок, усилителя и шумоизоляции салона. При выборе обращайте внимание на удобство использования, возможность подключения кнопок на руле или наличие специального подрулевого джойстика.

Установка автомагнитолы в Газель

Замена магнитолы является довольно простой операцией, если автомобиль был оснащен всей необходимой проводкой, и разъемы подходят к Вашему новому девайсу. Такое происходит, если автомобиль был оснащен аудиосистемой либо был куплен с заводской аудиоподготовкой.

Для Газели «Бизнес» аккуратно, без отверток и ножей убираем заглушки и кнопки сверху магнитолы, снимаем рамку, затем, открутив 4 болта, выдвигаем на себя центральную консоль и откручиваем гайку крепления штатной магнитолы. Отсоединяем проводку, снимаем старую магнитолу и устанавливаем новую. Подключение контактов не вызовет затруднений, они стандартные и вставить их неправильно невозможно. Затем собираем в обратном порядке.

Для замены магнитолы на «Нексте» снимается верхняя накладка консоли, откручивается заглушка с бардачком и штатной магнитолой и ставится новая на место штатной либо заглушка удаляется целиком и устанавливается 2-дин магнитола. Сборка происходит в обратном порядке.

Возможно, придётся срезать упор в глубине консоли, если магнитола не входит до конца. К тому же, новая магнитола может немного не входить в штатное гнездо на торпеде «Некст» из-за закругленных углов в посадочном месте, не отчаивайтесь, это отечественный автомобиль, и теперь Вам придется немного поработать надфилем. Заглушка консоли закроет все огрехи обработки напильником, но все же не увлекайтесь.

Итоги

Благодаря такой несложной инструкции Вы сможете заменить в Газели «Бизнес» и «Некст» штатную автомагнитолу на более функциональную и качественную 2-дин магнитолу без помощи автосервиса. И не забудьте про пожарную безопасность.

Магнитофон в автомобиле должен быть обязательно запитан через плавкий предохранитель, его номинальная мощность указана производителем в инструкции к магнитоле. Ну, а если автомобиль достался Вам без аудиоподготовки вовсе, то лучше отдать Газель «Next» профессионалам, а самому взять заслуженный выходной, ведь установка автомагнитолы и колонок не займет больше одного дня в специализированном автосервисе.

Как Установить Магнитолу В Газель Бизнес

Как установить магнитолу в газель бизнес

Презентация «Газель— Бизнес»Иркутские дилеры ГАЗ (конторы «Агат- Авто» и «Байкал. Как установить линзы в если в обычных фарах при этом необходимо отрегулировать. ГАЗсервис») в пятницу 2. Газель— Бизнес». На самом деле, это те же машины, но прошедшие системный заводской тюнинг, так как конфигурации и модернизация задели всего – наружности, интерьера и всех важных узлов и агрегатов (движок, коробка, тормоза, подвеска). Как снять магнитолу в шевроле штатную: лачетти. Найди 1. 0 различий – в первый раз в истории иркутского рынка презентация одной модели прошла сразу в 2-ух компаниях.

Ну понятное дело, руками! Снятие заглушки магнитолы Газель—БИЗНЕС. Как подключить и настроить магнитолу (ГУ). Магнитола из Китая: установлена в автомобиль Видео Установка магнитолы ЛАДА 2110 Установка обтекателя на ГАЗЕЛЬ ‘Фермер’.mp4. На ГАЗель 330202 бизнес теперь устанавливается новый радиатор T-Rad российско-японского производства. Обещали даже, что «музыка» войдет в базовую комплектацию. Но на нашей машине только заглушка под магнитолу, руль обычный. Без твоего видео точно сломал бы.

Как заверяет производитель, в автомобиль внесено более 2. Переработке подверглось всё семейство: «Газели» (пассажирские, фургоны и грузовики), «Соболи» и «Баргузины». Обновлённое семейство будет выпускаться параллельно с прежними моделями. Пока объявлено, что модернизированные автомобили стоят на 2. Рулевое управление и гидроусилитель теперь от немецкой ZF, свечи зажигания, мотор стеклоочистителей и тормоза от Bosch, амортизаторы и сцепление Sachs, карданный вал Tirsan Kardan, подшипники в коробке передач SKF, синхронизаторы Hoerbiger, манжеты главной передачи Rubena, подвески силового агрегата Anvis, двухконтурный алюминиевый радиатор охлаждения TRM. Полностью заменена передняя панель – теперь она от немецкой фирмы Edag, появилось новое рулевое колесо с двумя регулировками и клавишей управления аудиоустановкой.

Как установить магнитолу на Газель

Куплена в Китае!

Снятие заглушки магнитолы Газель—БИЗНЕС

как снять рамку панели Газель—бизнес, для снятия заглушки магнитолы.

  • Заказать установку аудиотехники, видеотехники. Установить аудиосистему на автомобиль ГАЗ. Важно отметить, что речь идет не только о легкой коммерческой технике (грузопассажирские ‘Газель—Бизнес‘, микроавтобусы ‘Соболь-Бизнес‘).
  • ГАЗ Газель Бизнес БелОснеЖка

Не намного, но существенно доработана внешность автомобиля, теперь бампер объединён с решёткой радиатора, над его дизайном работала фирма Magna. Многие автовладельцы задавались вопросом о том, как установить линзы в фары своего автомобиля. Под капотом – прежний ульяновский двигатель, но отвечающий нормам евро. Капот теперь – с шумоизоляцией.

Световой тюнинг газели (установка диодной ленты на двери NEW). Установка магнитолы LG в ГАЗ Газель. Установка МР3 ресивера в ГАЗель Бизнес. Установка 2DIN магнитолы Soundmax SM-CCR3701M в ГАЗ Газель. Решил поставить китайскую магнитолу в ввиду функциональности и цены.

Размеры автолавки на базе ГАЗели НЕКСТ могут быть стандартной длины, а именно 3,2 метра, а также и 4,3 метра в том случае, если конструкция установлена на удлиненное шасси ГАЗ-A21R32, что позволяет установить две витрины. Установка магнитолы на газель бизнес. Итак, машина хоть и обновленная, но всё равно требует приложить руки. 1) Музыки нет, УСТАНАВЛИВАЕМ МАГНИТОЛУ.

Внешние изменения прежде всего определяются по иной архитектуре переднего бампера. Как снять магнитолу крепящего магнитолу, с помощью что в некоторых версиях лачетти. Как установить усилитель в машину и гордиться собой. Пассажирский салон – без особых изменений. Из- за многочисленных нареканий на низкую коррозионную стойкость «Газели» изменена технология окраски рамы, деталей подвески и кузова.

На автомобили установлена двухлетняя гарантия (или 8. Увеличен межсервисный интервал, теперь он 1. По утверждению производителей, обновлённые «Газели» будут на 1. ТО снижены на треть, расход топлива – на 5 процентов. Одновременно с модернизацией освоена газобаллонная версия «Газели», что даёт 4.

OMVL). Приобретая газобаллонный автомобиль, потребитель может сразу начать его эксплуатацию без оформления переоборудования в ГАИ. В этой статье мы постараемся дать ответ на вопрос как снять магнитолу с лачетти. При ходовых испытаниях стало понятно, что новая «Газель» стала тише и плавне на ходу, заметно облегчилось рулевое управление и теперь большинство органов управления не требуют напряжения. Больше всего понравилась работа сцепления и коробки передач, они теперь очень похожи на подобные узлы иностранных автомобилей. Линзы в фары как установить правильно?. Стоимость бортовой «Газели- бизнес» начинается от 4.

Установка магнитофона — ГАЗ Газель, 0.5 л., 2014 года на DRIVE2

Поскольку в сети не нашёл нормального мануала выложу кучу фоток того какя я это сделал.В общем для того чтобы поставить магнитофон понадобиться снять накладки у ног водителя и переднего пассажира. Нижний бардачёк. Рамку панели (много видео в сети) и саму переднюю панель.Кабелем шввп 2х0.75 делаем подключение динамиков. И питания пагнитовона.Питание удобно взять с разъёма прикуривателя. Изготовив переходник из одиночных кабельных наконечников.Таким образом не трогаем родную проводку.Антену крепим на стекло. Под плафон освещения салона. С этого же плафона берём землю для антены. Кабель прокладываем по перемету стекла за обшивкой.Все провода закрепляем стяжками.Динамики крепим на винты М4х10. Сначала винт крепим гайкой в панели. Потом при необходимости проставочную гайку и наконец увеличенную шайбу и гайку с нейлоновым кольцом для крепления динамика.Центральную панель подгоняем под магнитофон ножом.Магнитовон в панели просто расклиниваем прокладками поскольку закрепить его там не за что.

При сборке панелей активно используем прокладки из вспененного материала от упаковки компьютерной техники для того чтобы панель поменьше бряцала.

Затраты по времени: 1 день полностьюМагнитофон и динамики 4000рКабель с объекта, примерно 5 — 6 м.

Кабельные наконечники и крепёж 100р

Напишите в коментах где почитать про оформление постов чтобы фото было в нужном месте и с подписью.

Цена вопроса: 4 100 ₽

Замена, установка и распиновка магнитолы для Mitsubishi Outlander

Современные автомагнитолы — достаточно сложные, хотя и функциональные устройства. Подключить или наоборот, демонтировать такую систему, не причиняя вреда автомобилю — задача не из простых. Как сделать это своими руками?  Разбираемся вместе.

Подключаем магнитолу Mitsubishi

Не знаете, как подсоединить магнитолу Аутлендер Xl минуя усилитель? Сделать это можно следующим образом:

  1. Чтобы поставить новое, нужно снять старое. Поддеваем панель и удаляем её. Защелки достаточно гибкие, поэтому демонтаж не доставит хлопот.
  2. В металлических «ушах» за углами магнитолы вы увидите 4 самореза под «плюсовую» отвёртку, выкручивайте их.
  3. Аккуратно вынимаем магнитолу. Будьте готовы к её внушительной массе, не уроните устройство.
  4. Запишите на видео или любым удобным для себя способом пометьте, к каким клеммам были подключены провода, в ближайшее время такое решение значительно облегчит вам жизнь.
  5. Демонстрируя разумную осторожность и не прилагая грубой силы, отсоедините разъемы проводов и антенны.
  6. Подключите провода и антенну уже к новой магнитоле, вложите её в нишу и зафиксируйте саморезами, используя всё те же металлические «уши», речь о которых уже шла выше.
  7. Защёлкните панель.

Как видите, на Outlander Xl замена магнитолы существенных хлопот не доставит.

Что такое распиновка и как её выполнить?

Начнём с того, что распиновка магнитолы Outlander Xl — это разводка проводов в соответствии со схемой электропроводки вашего автомобиля. Ниже мы приведем ряд примеров, возможно они вам помогут. Идеальный вариант — запросить схемы у производителя оборудования, которое вы хотите подключить или в мануалах производителя автомобиля..

Важно: замена штатной магнитолы Mitsubishi Outlander Xl возможна без каких-либо модификаций и уж тем более без подрезаний панели, делать этого категорически не нужно, найти подходящую по размеру магнитолу не составит никаких проблем и уродовать обшивку категорически не стоит!

Итак, установка штатной магнитолы в Мицубиси Аутлендер выполнена, что дальше? Теперь нужна настройка магнитолы. Вы можете настроить эквалайзер, яркость, разрешение и массу других параметров на своё усмотрение, сделать это в соответствии с инструкциями завода-производителя не составит никакого труда.

Теперь, когда вы знаете, как снять магнитолу и установить её, остаётся ещё один важны вопрос: где приобрести качественное устройство? Сделать это можно в интернет-магазине 08k.ru, здесь вам предложат товары высокого качества по доступной цене.

Приведем некоторые варианты распиновок и инструкций подключения для магнитолы Аутлендер:

Распиновка магнитолы форд фокус 2

Распиновка и схема подключения штатной магнитолы Форд Фокус 2

На автомобилях Ford Focus 2 использовались штатные магнитолы нескольких разновидностей. При замене оборудования на альтернативное или аналогичное изделие требуется учитывать распиновку магнитолы Форд Фокус 2, что позволит избежать ошибок и повреждений компонентов.

Как установить

На автомобилях Фокус второго поколения применялось штатное головное устройство, оснащенное фронтальной панелью овальной формы. Соответствующий вырез имеется и в центральной накладке, поэтому перед началом установки магнитолы на Форд необходимо приобрести переходную рамку с прямоугольным окном.

Последовательность действий при замене магнитолы на Ford Focus 2:

  1. Подцепить боковую часть рамки пальцами или пластиковой картой, а затем сдернуть деталь движением на себя.
  2. Отвернуть 4 винта с крестообразной головкой, размещенных по углам штатного головного устройства.
  3. Потянуть магнитолу на себя и выдвинуть ее из монтажного канала.
  4. Аккуратно отсоединить от задней части коммутационный штекер питания и громкоговорителей, а затем отключить антенный провод.
  5. После этого следует приступить к монтажу нового головного устройства, которое крепится к имеющимся точкам при помощи кронштейнов, снимаемых со старого устройства.
  6. При установке магнитолы следует убедиться в отсутствии транспортировочных винтов, которыми оснащаются изделия ряда производителей. Информация о местах расположения элементов и способах демонтажа имеется в инструкции.
  7. При подключении штатной антенны к неоригинальному оборудованию требуется переходник. Часть владельцев не коммутируют антенну, но радиоприемник в этом случае работать не будет.
  8. Расположить переходную рамку на корпусе и закрепить при помощи пластиковых фиксаторов.
  9. Установить на место фронтальный декоративный элемент. При перекосе экрана или корпуса магнитолы требуется регулировка крепежных элементов.

Устанавливать магнитолу на Форд Фокус 2 можно самостоятельно, для выполнения работ потребуется только монтажная лопатка и отвертка с крестообразным жалом. Сложность возникает только при подключении блока кнопок на рулевом колесе. Часть магнитол совместима с имеющимися клавишами; для обеспечения работоспособности требуется произвести настройку через меню.

Как подключить

Подключение автомагнитолы производится при помощи переходника, который позволяет получить стандартные разъемы ISO. При использовании оборудования с возможностью воспроизведения видео рекомендуется установить штатный кабель, ограничивающий функционал показа при движении автомобиля. Провод выводится к контрольной лампе или переключателю, который показывает положение рычага ручного тормоза.

Если магнитола оснащена модулем Bluetooth, позволяющим вести разговор в режиме «свободные руки», то требуется установка микрофона. Элемент размещается около головы водителя, крепится на консоли внутрисалонного освещения или на противосолнечном козырьке. Кабель проводится под панелью потолка и под декоративной обшивкой передней стойки крыши. Затем провод проходит внутри панели приборов и подсоединяется к разъему на головном устройстве.

Схема

Схема подключения магнитолы на Фокус второй генерации включает в себя следующие разъемы:

  • вертикальные 8-контактные штекеры для подачи напряжения питания и коммутации с громкоговорителями;
  • горизонтальные 12-контактные колодки для установки дополнительного оборудования;
  • круглый штекер для подсоединения штатной антенны.

Распиновка разъема магнитолы, предназначенного для акустики, содержит положительные и отрицательные выводы для каждой колонки, расположенные напротив друг друга. Силовой штекер содержит 2 положительных кабеля, которые подключаются через личинку замка зажигания и напрямую к бортовой сети автомобиля. Имеются 2 дополнительных шнура, предназначенных для взаимосвязи с цифровой шиной данных.

Горизонтальный разъем, расположенный под штекерами ISO, предназначен для коммутации модуля беспроводной связи Bluetooth, а также набора кнопок дистанционного управления, установленного на руле.

Второй блок контактов позволяет подключить внешний выход стандарта AUX, а также дополнительный проигрыватель компакт-дисков, размещаемый в багажном отделении автомобиля.

Как настроить

Настройка альтернативного головного устройства производится в соответствии с прилагаемой инструкцией по эксплуатации. Пользователь осуществляет поиск и запись в память частот радиостанций, регулирует распределение звука между громкоговорителями, выбирает предпочтительную конфигурацию эквалайзера или создает индивидуальную кривую. Имеющиеся коммутационные порты после настройки позволяют подключать смартфоны или внешние проигрыватели, а также вести телефонные разговоры без поднятия трубки.

Штатная магнитола на Форд Фокус 2 требует настройки следующих параметров:

  • времени и даты;
  • уровня звучания низких и высоких частот;
  • определения баланса между фронтальной и тыловой акустикой;
  • частот радиостанций;
  • автоматической регулировки уровня громкости в зависимости от скорости движения.

Настройка оборудования выполняется при помощи кнопок, расположенных на фронтальной панели и меню. Переключение разделов производится вращением регулятора громкости звука. В конструкции магнитолы имеется приемник транспортных сообщений, которые транслируются через штатные громкоговорители. Встроенный проигрыватель компакт-дисков позволяет повторять выбранную композицию или воспроизводить записанные мелодии в случайном порядке.

Распиновка штатной магнитолы Ford Focus 2 и схема подключения

На автомашинах Ford применяются стандартные штекеры для коммутации мультимедийного оборудования. Распиновка магнитолы Форд Фокус 2 позволяет заменить оригинальное оборудование на альтернативные изделия на основе операционной системы Android. Для обеспечения совместимости применяются переходники, позволяющие исключить скрутку коммутационных кабелей.

Как установить

Установка магнитолы на Форд производится в гнездо, выполненное в центре приборной панели. В конструкции автомобили применена накладка с овальным отверстием, что накладывает ограничения на конфигурацию панели магнитолы или требует применения переходного элемента. Конструкция машины позволяет установить устройство стандарта 2 DIN или малогабаритную магнитолу с дополнительным карманом для мелких предметов.

Если планируется заменить автомагнитолу, которая была установлена на заводе, то требуется сдернуть рамку. Элемент поддевается сбоку пластиковой лопаткой, а затем аккуратно отсоединяются защелки. Головное устройство крепится к силовой раме панели при помощи 4 винтов с крестообразной головкой. После откручивания винтов корпус выдвигается на себя, коммутационные кабели отстегиваются без использования дополнительного инструмента.

Если владелец машины намерен устанавливать модернизированный проигрыватель, то потребуется выполнить действия:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

  1. Установить на корпус изделия кронштейны, обеспечивающие совместимость проигрывателя с монтажными точками (входят в набор или приобретаются отдельно). Осмотреть корпус изделия, а затем снять транспортировочные фиксаторы (перечень элементов приводится в заводской инструкции).
  2. Подключить кабели питания и динамиков напрямую или через переходник, обеспечивающий совместимость колодок на штатной проводке и разъемов на корпусе магнитолы. Подсоединить антенну и жгуты дополнительных элементов (например, кнопок управления на рулевом колесе).
  3. Зафиксировать оборудование в нише приборной панели при помощи винтов.
  4. Смонтировать переходную рамку и установить на штатное место центральный декоративный элемент.
  5. Проверить работоспособность оборудования в разных режимах.

Как подключить

Используемая схема подключения магнитолы на Форд Фокус 2 состоит из 2 разъемов, объединенных в общий штекер. В верхней части находятся 2 горизонтальных ряда контактов, позволяющих подключить дополнительное оборудование (например, разъем AUX или проигрыватель компакт-дисков). Нижняя часть обеспечивает подачу питания, соединение с цифровой шиной автомобиля и передачу усиленного сигнала на фронтальные и тыловые динамики. В распиновке разъема предусмотрены дополнительные контакты, которые не задействованы на автомашине Focus 2.

Подача питания производится через контактную группу замка зажигания. Предусмотрен отдельный положительный кабель для сохранения настроек в памяти, который подключается к источнику тока на постоянной основе. Отрицательный шнур выводится к кузову автомашины при помощи заземленного жгута проводки. При коммутации громкоговорителей учитывается полярность подсоединения катушек. Замыкание кабелей на кузов или объединение отрицательных выходов в общую магистраль запрещено.

Если при подключении используется переходник ISO, то необходимо проверить назначение и коммутацию кабелей. В штекерах предусмотрены специальные направляющие штифты, не допускающие ошибочной коммутации элементов (с переворотом на 90 или 180°). При использовании магнитолы с функцией проигрывателя видео устанавливается кабель блокировки просмотра в движущейся машине. Сигнал подается от концевого переключателя под рычагом ручного тормоза или от селектора переключения передач (в случае использования автоматической трансмиссии).

При использовании головного оборудования с функцией Bluetooth возможно ведение разговора по телефону без трубки. Микрофон, передающий речь водителя, крепится в салоне на высоте головы (например, на противосолнечном козырьке или обшивке передней стойки). Соединительный шнур выводится к разъему на задней стенке магнитолы под декоративными элементами отделки салона.

Как настроить

При настройке штатной магнитолы Форд Фокус 2 изменяются следующие параметры:

  • дата и время, отображаемые на экране;
  • уровень воспроизведения низких, средних и высоких частот;
  • распределение мощности усилителя между левыми и правыми динамиками, а также между передней и задней частями салона;
  • запись в память частот радиостанций в доступных диапазонах;
  • значение дополнительных функций (например, прием сигналов RDS или корректировка громкости при наборе скорости).

Для регулировки используются кнопки и поворотный регулятор громкости, расположенные на фронтальной панели. Алгоритмы настройки описаны в руководстве по эксплуатации, которое передается владельцу вместе с автомобилем Форд Фокус 2. В конструкции головного устройства используется проигрыватель компакт-дисков, обеспечивающий повтор избранной композиции или воспроизведение мелодий в смешанной последовательности. При загрузке нового диска или после повторного включения проигрывателя настройки воспроизведения сбрасываются.

Если используется альтернативная магнитола, то регулировка производится в соответствии с инструкцией. Оборудование отличается расширенными настройками усилителя, в котором могут присутствовать частотные фильтры. На фронтальной панели размещаются штекеры AUX или USB, позволяющие коммутировать внешние накопители с музыкальными композициями.

Ford — распиновка автомагнитол

FORD FX3000 MADE IN KOREA BY INTERCONTI
A94 SX 18 C 8122 AA

FORD SOUND 2000

FORD 2006 RDS (Portugal)
FORD 4500 (made in Brazil)
FORD 5000 RDS (Portugal) part no. 96AP-18K876-CC
FORD 7000 RDS (Portugal) part no. 95GB-18K876-BA

FORD 5000 RDS EON (Portugal) part no. 98AP-18K876-BC

FORD 3000, FORD 4000 (Разновидность разъема)

FORD 3000, FORD 4000 (Еще одна разновидность разъема)

FORD 5000, FORD 6000, FORD 7000 (Разновидность разъема)

FORD 6000 CD

Фото FORD 6000 CD с кнопкой CDDJ

Фото FORD 6000 CD с кнопкой AUX

FORD 6000CD (7S7T)

FORD Mondeo, Galaxy, Mazda, Ford CD MP3

FORD Windstar

FORD 1998 — 1999 года выпуска

FORD 2007 RDS

FORD E-STR 22DPS710
A91SX-18K876-EA (INTERCONTI)

FORD 2007 RDS 94FP-18K876-HA (Без внутреннего усилителя НЧ)

FORD 2007 SOUND2 RDS VWZ7Z3 (Без внутреннего усилителя НЧ)

FORD 2500 (4S61-18K876-BA)

FORD 3500 (4S61-18K876-BA)

FORD 4500 (2S61-18C815-AF)

FORD 4500 (4S61-18C815-AA)

FORD 6006E CD RDS EON (1S7F-18C815-AD) VISTEON

FORD 6000 MNE MP3

FORD 5000C

FORD F57F-18C852-BE (made in Mexico)

FORD Radio Navigation System BP1422 (Germany)

FORD YL1F-18C870-JA (made in Mexico)

FORD Radio Navigation System BP1422 (Germany)

FORD 2028 (89GB-19B160-AA) Made In Japan
PRODUCED BY SONY CORPORATION
Магнитола не имеет собственных усилителей мощности

FORD 2008 RDS Made in Portugal

FORD 1L2F-18C868-BB Made in MEXICO

FORD 4R3T-18C815-HU

FORD Avic-1377ZF
Ford part № 8R3T-18K931-EA
Pioneer ref № Avic -XD1377ZF

FORD CD132-MP3/CDS

Ford 2007RDS 95GP-18K876-CA

FORD YU3F

Ford Focus 2011+, Fiesta, C-Max 2010+

Распиновка форд магнитола

Распиновка разъема штатной магнитолы Ford, 2 DIN 1 DIN схемы

Распиновка штатной магнитолы Ford

Схемы распиновок магнитол различных моделей Ford

Схемы распиновок устаревших магнитол моделей Ford

ISO – переходник для автомагнитол моделей Ford

Распиновка штатной магнитолы Ford

Магнитолы, устанавливаемые на автомобили марки Форд, всегда славились надежностью, замечательным дизайном и предовым функционалом. Подключение и распиновка разъемов штатных магнитол Форд просты и логичны – разъем этих автомагнитол, до 2011 года, был схож с разъемом магнитол премиальных брендов – имеел квадратную форму, весьма эргономично вмещающую в себя несколько подразъемов для дополнительного функционала, именуется такой разъем Quadlock. Распиновка всех quadlock – разъемов схожа, но Форд был бы не Форд, если бы не выделился среди производителей и не добавил бы свои особенные фишки и дополнительные функции, например “Anti Theft”, задача которой, как не трудно понять из названия – защитить магнитолу от кражи. И это далеко не единственное новшестов quadlock”ов от Форд, они так же имеют свою технологию связи с CAN – шиной автомобиля и удобную, упрощенную систему дооснащения магнитолы функцией Bluetooth. Но, в автомобилях с 2011 года – в 3 поколении (Форд Фокус 3, и других моделей) от разъема Quadlock отказались. Новый разъем стал немного другим по форме, теперь он отделен от подразъемов доп. функционала, которые разбросаны теперь по задней стенке магнитолы.

Наверное нет такого владельца машиной марки Форд, который бы не гордился штатной магнитолой в своем автомобиле. Магнитолу отключать и изъимать владельцам приходится не часто, но делать это в принципе, сравноительно не сложно. Если внимательно изучить инструкцию к автомобилю – то все сразу же станет понятно и логично. Для того чтобы подключить магнитолу Форд любого поколения вам потребуются лишь схема распиновки магнитолы и знание цветовой индикации проводов автомобиля, чтобы понимать, какой провод за что отвечает и что к чему мы подключаем. Рассмотрим сразу же и то и другое:

На схеме представлена распиновка магнитолы Ford 6000 CD и цветовая индикация проводки автомобилей Ford. Такие разъемы используются на автомобилях Ford двух последних поколений, чаще всего это 3 и 4 поколение машин марки или другие свежие авто Форд. Но нам необходимо рассмотреть схемы подключения и распиновки магнитол автомобилей всех актуальных поколений марки Форд.

Схемы распиновок магнитол различных моделей Ford

В статье будут рассмотрены схемы распиновок магнитол следующих моделей Форд: Focus 1 2 3 4 поколений, Mondeo, Fusion, Transit, Kuga, Explorer, Escape, Fiesta, Eco – sport, S-max и других моделей марки Форд, как новых так и старых, а так же магнитол 6000 cd, 5000с, Ford – Sony и других.

Ford Focus 3, 4, Mondeo 3, 4, Transit, Kuga, Explorer, Fiesta, Eco-Sport и С-Max последних поколений (после 2011 года)

Ford Focus 2, Mondeo, Transit, Kuga, Explorer, Fiesta, S-Max (поколений до 2011 года выпуска, магнитола Sony, 6000 CD)

Схемы распиновок устаревших магнитол моделей Ford

Далее рассмотрим устаревшие и не очень, но до сих пор актуальные магнитолы:

Ford 5000C Sony

Ford 5000 RDS-EON

Ford Focus 1, Explorer 2G

Ford Galaxy (Sony)

Ford 3000 Traffic

Некоторые старые магнитолы Ford с CD чейнджером

ISO – переходник для автомагнитол моделей Ford

А, если желаете подключить магнитолу от Форд в автомобиль другой марки, вам понадобится ISO – евро-штекер. Переходник позволит вам подключить магнитолу без прибегания к перерезке проводов и пайки разъема, в общем, без лишнего колхоза.

Разъем ISO для Ford

Переходник ISO-CARAV 12-040 для Ford

А так можно подключить ISO – переходник к устаревшим разъемам магнитол Ford

В статье мы представили распиновку основных актуальных разъемов магнитол Форд. Надеемся, что вы нашли среди представленной информации схему распиновки необходимого вам разъема. Желаем удачи в подключении! Встретимся на страницах нашего сайта!

Газель некст схема электрооборудования

На автомобиле Газель NEXT с двигателем Cummins ISF2.8 применяют электрооборудование постоянного тока номинальным напряжением 12 В. Схема электрооборудования Газель NEXT выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом («массой»), который выполняет функцию второго провода.

Схемы электрооборудования Газель NEXT с двигателем Cummins ISF2.8, схема системы управления двигателем, диагностика неисправностей бортового электрооборудования.

Питание потребителей электрооборудования Газель NEXT осуществляется от аккумуляторной батареи (при неработающем двигателе) и генератора (при работающем двигателе). Для коммутации основных цепей автомобиля служит комбинированный выключатель приборов и стартера (замок зажигания), состоящий из контактной части и механического противоугонного устройства с замком.

Электрические цепи автомобиля, потребляющие большой ток защищены плавкими вставками. Вставки установлены в общем блоке (БПР-4.10), закрепленном в моторном отсеке с правой стороны. Кроме того, все слаботочные цепи питания электрооборудования защищены собственными плавкими предохранителями.

В салоне монтажный блок реле и предохранителей установлен под нижним декоративным щитком панели приборов. В моторном отсеке монтажный блок реле и предохранителей установлен на надставке щита передка с левой стороны.

Любые работы с электрооборудованием автомобиля проводите только при отключенной аккумуляторной батарее. Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании. При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования Газель NEXT.

Электрическая схема системы управления двигателем Cummins ISF2.8 на Газель NEXT.

Электрическая схема модуля управления светотехникой МУС 144.3769 и МУС 145.3769 на Газель NEXT.

Схема электрическая цепей блок-фары Газель NEXT.

Лампы, применяемые на автомобиле Газель NEXT.

— Ближний/дальний свет фар: Н4, 55/60 Вт
— Габаритные огни: W5W, 5 Вт
— Указатели поворота: PY21W, 21 Вт
— Дневной ходовой огонь: P21W, 21 Вт
— Противотуманная фара: Н11, 55 Вт
— Боковой указатель поворота: PY21W, 21 Вт
— Плафон освещения кабины: C10W, 10 Вт
— Задний указатель поворота: P21W, 21 Вт
— Задние габаритные огни: R5W, 5 Вт
— Задний стоп-сигнал: P21W, 21 Вт
— Задний противотуманный свет: P21W, 21 Вт
— Свет заднего хода: P21W, 21 Вт
— Контрольная лампа выключателя аварийной сигнализации: А12-1.2, 1,2 Вт
— Фонари освещения номерного знака: W5W, 5 Вт
— Освещение прикуривателя и розетки: А12-1.2, 1,2 Вт

Электрическая и принципиальная схема блока управления системой блокировки замков дверей Газель NEXT.

Электрическая и принципиальная схема левого подрулевого переключателя Газель NEXT.

Схема электрическая и принципиальная указателя поворота и аварийной сигнализации Газель NEXT.

Электрическая и принципиальная схема предпускового подогревателя Газель NEXT.

Электрическая и принципиальная схема очистителя и омывателя ветрового стекла Газель NEXT.

Диагностика неисправностей бортового электрооборудования Газель NEXT.
В состав типичной электрической цепи могут входить:

— Основной электрический элемент.
— Различные выключатели.
— Реле.
— Электромоторы.
— Предохранители
— Плавкие вставки или прерыватели цепи, относящиеся к данному элементу.
— Проводка и контактные разъемы, служащие для соединения основного элемента с аккумуляторной батареей и «массой» кузова.

Перед тем как приступить к работе по устранению неисправностей в какой-либо электрической цели, внимательно изучите соответствующую схему, чтобы как можно более четко представить себе ее функциональное назначение. Круг поиска неисправности обычно сужается за счет постепенного определения и исключения нормально функционирующих элементов того же контура.

При одновременном выходе из строя нескольких элементов или контуров наиболее вероятной причиной отказа является перегорание соответствующего предохранителя либо нарушение контакта с «массой». Разные цепи во многих случаях могут замыкаться на один предохранитель или вывод заземления.

Отказы электрооборудования Газель NEXT зачастую объясняются простейшими причинами, такими как:

— Коррозия контактов разъемов.
— Выход из строя предохранителя.
— Перегорание плавкой вставки.
— Повреждение реле.

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов. В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

В число основных диагностических приборов входят:

— Тестер электрических цепей или вольтметр. Можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов.
— Индикатор обрыва цепи (пробник), включающий лампу, собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от внешнего источника питания (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил». Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

Проверка наличия напряжения питания в цепях электрооборудования Газель NEXT.

Проверки наличия напряжения питания в цепях электрооборудования Газель NEXT проводятся в случае нарушения электрической цепи. Подключите один из проводов тестера электрических цепей к клемме «минус» аккумуляторной батареи либо обеспечьте хороший контакт с кузовом автомобиля. Другой провод тестера подсоедините к контакту разъема проверяемой цепи, предпочтительно ближайшему к аккумуляторной батарее или предохранителю.

Если контрольная лампа тестера загорается, напряжение питания на данном отрезке цепи есть, что подтверждает исправность цепи между данной точкой цепи и аккумуляторной батареей. Действуя таким же образом, исследуйте остальную часть цепи.

Обнаружение нарушения напряжения питания свидетельствует о наличии неисправности между данной точкой цепи и последней из проверенных ранее (где было напряжение питания). В большинстве случаев причина отказа заключается в ослаблении контактных разъемов и повреждении самих контактов (окисление).

Поиски места короткого замыкания в цепях электрооборудования Газель NEXT.

Одним из методов поиска короткого замыкания в цепях электрооборудования Газель NEXT является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра. Напряжение в цепи должно отсутствовать.

Подергайте проводку, наблюдая за лампой-пробником. Если лампа начнет мигать, где-то в данном жгуте проводов есть замыкание на «массу». Возможно, вызванное перетиранием изоляции проводов. Аналогичная проверка может быть проведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей.

Проверка надежности контакта с «массой» в цепях электрооборудования Газель NEXT.

Отсоедините аккумуляторную батарею и подсоедините к точке с заведомо хорошим контактом с «массой» один из проводов лампы-пробника, имеющей автономный источник питания. Другой провод лампы подключите к проверяемому жгуту проводов или контакту разъема. Если лампа загорается, контакт с «массой» в порядке (и наоборот).

Предварительно необходимо проверить работоспособность лампы-пробника, подключив ее провода непосредственно к клеммам аккумуляторной батареи. Лампа должна загореться. Номинальное напряжение автономного источника питания тестера должно быть 12 В, а мощность лампы — не менее 21 Вт.

Проверка на отсутствие обрыва в цепях электрооборудования Газель NEXT.

Проводится для обнаружения обрывов электрической цепи в цепях электрооборудования Газель NEXT. После отключения питания контура проверьте его с помощью лампы-пробника с автономным источником питания. Подключите провода пробника к обоим концам цепи. Если контрольная лампа загорается, обрыва в цепи нет.

Если лампа не загорается, то это свидетельствует о наличии в цепи обрыва. Аналогичным образом можно проверить и исправность выключателя, подсоединив пробник к его контактам. При переводе выключателя в положение «ВКЛ» лампа пробника должна загораться.

Локализация места обрыва в цепях электрооборудования Газель NEXT.

При диагностике подозреваемого в наличии обрыва участка электрической цепи визуально обнаружить причину неисправности оказывается довольно сложно, так как бывает тяжело визуально проверить клеммы на появление коррозии или нарушение качества их контакта из-за ограниченного доступа к ним. Обычно клеммы закрыты корпусом контактного разъема.

Резкое подергивание корпуса колодки жгута проводов на датчике или самого жгута проводов во многих случаях приводит к восстановлению контакта. Не забывайте об этом при попытках локализации причины отказа цепи, подозреваемой в наличии обрыва. Не стабильно возникающие отказы могут быть следствием окисления клемм или нарушения качества контактов.

Диагностика неисправностей электрических цепей электрооборудования Газель NEXT не представляет собой трудную задачу при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и т.п.) от аккумуляторной батареи по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через «массу» (кузов) автомобиля.

Любые проблемы, связанные с отказом электрооборудования Газель NEXT, могут быть вызваны прекращением подачи на них электрического тока от аккумуляторной батареи или возврата тока в батарею.

Схема управления двигателем с блоком управления микас 12 на автомобиля семейства ГАЗель Некст

Схема управления двигателем ЗМЗ 40524 ЕВРО3

Схемы, звуковые сигналы, прикуриватель розетка, магнитола, обогрев сидения водителя, блокируемый дифференциал для автомобиля ГАЗель Некст

Схемы электростеклоподемники, электропривод и обогрев зеркал, стеклоочиститель ГАЗель Некст

Схема комбинации приборов, центрального замка, плафона освещения водителя ГАЗель Некст

Схема системы отопления и предпускового подогревателя газель некст

Схема наружного освещения для автомобиля семейства Газель Некст A21R23

Схема Выключатель приборов и стартера, блок реле и предохранителей в салоне Газель Некст A21R23

Схема блок реле и предохранителей по капотом для автомобиля Газель Некст A21R23 и его модификаций

Схема электрическая принципиальная управления двигателем автомобиля ГАЗель Next

Схема электрическая принципиальная автомобилей семейств ГАЗель, Соболь с двигателем Cummins isf 2.8

Схема электрическая АБС 8.1 тормозов автомобиля Соболь-Бизнес 4х2 с двигателем Cummins от 07.11

Схема электрическая принципиальная автомобиля ГАЗель с двигателем УМЗ с ГБО Евро-4 сжиженный газ

Схема электрическая принципиальная управления двигателем ГАЗель с УМЗ с ГБО Евро-4 сжиженный газ.

Схема электрическая принципиальная автомобиля Соболь Бизнес 4х4 с двигателем Cummins.

Схема электрическая принципиальная автомобиля ГАЗель-Бизнес 4х4 с двигателем Cummins.

Схема электрическая управления двигателем автомобилем ГАЗель, Соболь с двигателем Cummins Евро-4

Схема электрическая принципиальная для автомобиля Соболь-Бизнес 4х2 с двигателем Cummins от 07.11

Схема электрическая принципиальная управления двигателем ГАЗ-2705 и ГАЗ-3221 (4х2) с двигателем УМЗ Евро-3 от 10.2011г

Схема электрическая принципиальная для автомобилей семейства Газель Бизнес с двигателем УМЗ-4216 Евро-3 от 20.01.10

Электрическая схема системы управления двигателем УМЗ-4216 Евро-3 автомобилей семейства ГАЗель от14.01.08

Схема электрическая принципиальная для автомобилей Газель, Соболь с двигателем ЗМЗ-40524 Евро-3 от 27.02.08

Электрическая схема системы управления двигателем Chrysler(Евро-3) автомобилей семейства ГАЗель от 14.01.08

Схема электрическая принципиальная для автомобилей ГАЗель ГАЗ-2705 с дв. ЗМЗ-4063. 07.09.07

Схема электрическая принципиальная для автомобилей Газель Соболь с двигателем ЗМЗ-4062 от 12.10.06

Схемы электрические принципиальные ГАЗель Next.

Схемы:

Другие записи со схемами ГАЗель Next.

Электрооборудование ГАЗель Next:

ᐅ Схема предохранителей и реле Газель Next (Cummins и УМЗ)

А Назначение
Предохранители левого ряда
F1 7,5 Дневные ходовые огни
F2 5 Задние противотуманные огни
F3 7,5
10
Указатели поворота
F4 7,5 Комбинация приборов, датчик скорости, пульт отопителя
F5 5 Система управления двигателем (автомобиль с дизельным двигателем)
F5 15 Система управления двигателем (автомобиль с бензиновым двигателем)
F6 5 Антиблокировочная система тормозов
F7 20 Прикуриватель, розетка (автомобиль с платформой, автобус)
F7 20 Прикуриватель, розетка второго ряда сидений (автомобиль с цельнометаллическим кузовом)
F8 15 Аварийная световая сигнализация (автомобиль с платформой, автобус)
F8
15 Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом)
F9 15 Модуль управления светотехникой, подсветка
F10 10 Внутреннее освещение
F11 15 Центральный замок, магнитола (автомобиль с платформой)
F11
15
Магнитола, громкоговорящее устройство (fdnj,ec)
F11 10 Аварийная световая сигнализация (автомобиль с цельнометаллическим кузовом)
F12 5 Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф
Предохранители правого ряда
F1 20 Стеклоочиститель, стеклоомыватель
F2 10 Модуль управления светотехникой
F3 5 Электропривод зеркал
F4 25 Стеклоподъемники
F5 10 Обогрев зеркал
F6 10 Обогрев сиденья водителя
F7 15 Дополнительный отопитель
F8 Резерв
F9 10 Блокируемый дифференциал
F10 15 Розетка второго ряда сидений (автомобиль платформой и дизельным двигателем)
F10 20 Розетка второго ряда сидений, звуковые сигналы (автомобиль с платформой и бензиновым двигателем)
F10 20 Звуковые сигналы (автомобиль цельнометаллическим кузовом)
F10
10
Электропривод двери, плафон освещения двери (автобус)
F11 Резерв
F12 10 Розетка, магнитола (автомобиль с цельнометаллическим кузовом)
F12 Резерв (автомобиль с платформой)
Реле
К1 Реле стеклоочистителя
К2 Реле отопителя
К3 Реле разгрузки замка
К4 Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной)
Реле светового табло (автобус)
К5 Реле догревателя (автомобиль с дизельным двигателем)
К6 Реле блокировки дифференциала
К7 Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем)
К8 Реле разгрузки замка (автомобиль с цельнометаллическим кузовом)

Начало работы — Введение

Это библиотека драйверов Circuitpython для трансивера nRF24L01 (+).

Первоначально этот код был модулем Micropython, написанным Дэмиеном П. Джорджем. И Питер Хинч, которого все еще можно найти здесь

Исходный код Micropython был с тех пор переписан, чтобы показать все nRF24L01. функций и для устройств, совместимых с Circuitpython (в том числе на базе Linux Компьютеры SoC, такие как Raspberry Pi). Изменено Бренданом Доэрти и Рисом Томасом.

  • Авторы: Дэмиен П. Джордж, Питер Хинч, Рис Томас, Брендан Доэрти

Поддерживаемые функции

  • Изменить длину адреса (может быть от 3 до 5 байтов)

  • Полезные нагрузки с динамическим размером (максимум 32 байта каждая) или со статическим размером

  • Пакеты автоматического ответа (ACK) для проверки успешности передачи

  • Добавление пользовательской полезной нагрузки к пакетам подтверждения (ACK) для мгновенной двунаправленной связи

  • Отметить одну полезную нагрузку для отсутствия подтверждения (ACK) от принимающего nRF24L01 (см. ask_no_ack параметр для функций send () и write () )

  • Активировать функцию «повторно использовать ту же полезную нагрузку» (для ручной повторной передачи неудачных передач, которые остаются в буфере TX FIFO)

  • Несколько передач полезной нагрузки с одним вызовом функции (см. Документацию на send () и попробуйте Пример потока)

  • Совместимость с диспетчером контекста для легкого переключения между различными конфигурациями радиосвязи с использованием Оператор with блоков (недоступно в rf24_lite.py версия)

  • Настройте вывод прерывания (IRQ) для запуска (активный низкий уровень) при получении, отправке и / или неудачные передачи (эти 3 события управляют 1 выводом IRQ). Также есть виртуальный доступны представления этих событий прерывания (см. атрибуты irq_dr , irq_ds и irq_df )

  • Вызов спящего режима (режим пониженного энергопотребления) для сверхнизкого потребления тока

  • циклический контроль избыточности (CRC) длиной до 2 байтов

  • Отрегулируйте параметры встроенной функции автоматической повторной передачи nRF24L01 ( arc : число попыток, и : задержка между попытками)

  • Отрегулируйте частотный канал nRF24L01 (2.4-2,525 ГГц)

  • Отрегулируйте уровень усилителя мощности nRF24L01 (0, -6, -12 или -18 дБм)

  • Отрегулируйте скорость передачи данных RF nRF24L01 (250 кбит / с, 1 Мбит / с или 2 Мбит / с)

  • nRF24L01, управляемый этой библиотекой, может взаимодействовать с nRF24L01 на Arduino, управляемом библиотекой TMRh30 RF24. См. Пример nrf24l01_2arduino_handling_data.py.

  • поддельный модуль BLE для отправки рекламы маяка BLE с nRF24L01, как указано Дмитрием Гринбергом в его описании (включая исходный код C).

  • Multiceiver Режим TM (до 6 TX nRF24L01 «разговаривают» с 1 RX nRF24L01 одновременно). См. Пример Multiceiver

Зависимости

Этот драйвер зависит от:

Убедитесь, что все зависимости доступны в файловой системе CircuitPython. Этого легко добиться, загрузив библиотека Adafruit и комплект драйверов.

Примечание

Эта библиотека поддерживает Python 3.7 или новее, поскольку в примерах используется время функции.monotonic_ns (), который возвращает произвольный «счетчик» времени как int наносекунд. Прошивка CircuitPython также поддерживает time.monotonic_ns () .

Установка из PyPI

В поддерживаемых системах GNU / Linux, таких как Raspberry Pi, вы можете установить драйвер локально из PyPI. Для установки для текущего пользователя:

 pip3 установить схему python-nrf24l01


Для общесистемной установки (это может потребоваться в некоторых случаях):

 sudo pip3 установить схему python-nrf24l01


Для установки в виртуальной среде в текущем проекте:

 mkdir имя-проекта && cd имя-проекта
python3 -m venv.env
источник .env / bin / активировать
pip3 установить схему


nRF24L01 управляется через SPI, поэтому есть 3 контакта (SCK, MOSI и MISO), которые могут быть подключены только к своим аналогам на MCU (блоке микроконтроллера). Остальные 2 основных контакта (CE и CSN) могут быть подключены к любым контактам цифрового выхода. Наконец, единственный дополнительный вывод на GPIO nRf24L01 — это вывод IRQ (прерывание; цифровой выход, который активен при низком уровне) и подключается к MCU только через цифровой входной вывод во время примера прерывания.Следующая распиновка используется в примерах кода для примеров этой библиотеки.

nRF2401

Малина Пи

ItsyBitsy M4

ЗЕМЛЯ

ЗЕМЛЯ

ЗЕМЛЯ

VCC

3 В

3,3 В

CE

GPIO4

D4

CSN

GPIO5

D5

SCK

GPIO11 (SCK)

SCK

MOSI

GPIO10 (MOSI)

MOSI

MISO

GPIO9 (MISO)

MISO

IRQ

GPIO12

Д12

Подсказка

Пользовательские отчеты и личный опыт улучшили результаты, если есть конденсатор на 100 мирофарад [+ еще один дополнительный 0.Конденсатор емкостью 1 мкФ для дополнительной стабильности] подключен параллельно контактам VCC и GND.

См. Примеры для тестирования некоторых функций этой библиотеки. Примеры были разработаны и протестированы как на Raspberry Pi, так и на ItsyBitsy M4. В примерах для соответствующего устройства контакты жестко запрограммированы, поэтому при необходимости отрегулируйте их в соответствии с вашим устройством circuitpython.

Для интерактивного REPL

Все примеры можно импортировать из интерактивного REPL Python.

  1. Убедитесь, что примеры находятся в текущем рабочем каталоге. На устройствах CircuitPython это будет корневой каталог диска CIRCUITPY.

  2. Импортируйте все из желаемого примера. Следующий фрагмент кода демонстрирует выполнение простого теста

    .
     >>> из импорта nrf24l01_simple_test *
    Что это за радио? Введите «0» или «1». По умолчанию '0'
        nRF24L01 Простой тест.
        Запустить ведомый () на приемнике
        Запустите master () на передатчике
    >>> мастер ()
    Передача прошла успешно! Время на передачу: 6993.972 ус. Отправлено: 0,0
    Передача прошла успешно! Время передачи: 6563,277 мкс. Отправлено: 0,01
    Передача прошла успешно! Время на передачу: 6453,385 мкс. Отправлено: 0,02
    Передача прошла успешно! Время передачи: 6338,29 мкс. Отправлено: 0,03
    Передача прошла успешно! Время передачи: 6440,163 мкс. Отправлено: 0,04


Для устройств CircuitPython

  1. Скопируйте примеры в корневой каталог устройства CIRCUITPY.

  2. Переименуйте файл примера в main.py .

  3. Если REPL еще не запущен, пример должен запуститься автоматически. Если REPL уже запущен в интерактивном режиме, нажмите ctrl + d , чтобы выполнить мягкий сброс, и пример должен запуститься автоматически.

Для CPython в Linux

  1. Клонируйте репозиторий библиотеки, затем перейдите в каталог примеров репозитория.

     git clone https://github.com/2bndy5/CircuitPython_nRF24L01.git
    cd CircuitPython_nRF24L01 / примеры

  2. Запустить пример как обычную программу на Python

     python3 nrf24l01_simple_test.ру


См. Ссылки на магазины на боковой панели навигации или просто погуглите «nRF24L01 +». Стоит отметить, что вы Как правило, вы хотите купить больше 1, так как вам нужно 2 для тестирования — 1 для отправки и 1 для получения и наоборот. Эта библиотека была протестирована на дешево купленном пакете из 6 штук на Amazon.com, но не воспринимайте Amazon или eBay как должное! Есть другие беспроводные трансиверы, которые НЕ совместимы с этой библиотекой. Например, esp8266-01 (также продается в упаковках) НЕ совместим с эта библиотека, но очень похожа на nRF24L01 + и может привести к случайной покупке.

Стабильность мощности

Если вы не используете специальный стабилизатор 3 В для питания nRF24L01, затем добавление конденсатора (ов) (100 мкФ + необязательно 0,1 мкФ) в паррелле (& как можно ближе насколько это возможно) к контактам VCC и GND. Стабилизация власти ввод обеспечивает значительное повышение производительности. Более подробные сведения о nRF24L01 доступны из таблицы (здесь в документации упоминаются как nRF24L01 + Спецификация)

О модулях nRF24L01 + PA + LNA

Вы можете найти варианты трансивера nRF24L01, которые продаются как «nRF24L01 + PA + LNA».Эти модули отличаются тем, что имеют съемную антенну (типа SMA). В них используется отдельная микросхема RFX24C01 с антенной для улучшенного усиления мощности (PA) и Характеристики малошумящего усиления (LNA). Хотя они могут похвастаться большим диапазоном при тех же функциональность, они подвержены паре менее известных (и менее рекламируемых) недостатков:

  1. Более мощный источник питания. Ниже приведена диаграмма рекламируемых текущих требований, которые многие MCU регуляторы 3 В плат могут не обеспечивать (после подачи питания на внутренние компоненты).

    Спецификация

    Значение

    Ток эмиссионного режима (пик)

    115 мА

    Ток в режиме приема (пик)

    45 мА

    Ток в режиме пониженного энергопотребления

    4,2 мкА

  2. Требуется защита от электромагнитных помех.Экранирование обычно лучше всего работает, когда у него есть путь к земле (вывод GND), но это соединение с выводом GND не требуется.

nRF24L01 (+) клоны и подделки

Эта библиотека напрямую не поддерживает клоны / подделки, так как для библиотеки нет возможности чтобы отличить настоящий nRF24L01 + от клона / подделки. Чтобы определить, есть ли у вас покупка является подделкой, обратитесь к продавцу, у которого вы приобрели товар (также читая это статья и ссылки на нее могут помочь).Самый известный клон — Si24R1. Я не мог найти техническое описание Si24R1 на английском языке. Исправление проблем SI24R1 может потребовать замены бортовой антенны на провод. Кроме того, Si24R1 имеет разную мощность. параметры усилителя, как указано в разделе RF_PWR (биты с 0 по 2) регистра RF_SETUP (адрес 0x06) таблицы. Хотя значения параметров отличаются от значений, определенных API этой библиотеки, базовые команды для настройки этих параметров почти идентичны nRF24L01.Si24R1 также известен тем, что не поддерживает auto_ack . правильно, потому что дизайнеры «клонировали» опечатку из 1 st версии nRF24L01 (без плюса) в прошивку Si24R1. Другие известные клоны включают bk242x (также известный как RFM7x).

См. Также

Прочитать эту статью об использовании клонов с отсутствующими конденсаторами (включая изображения).

Взносы приветствуются! Пожалуйста, прочтите наш Кодекс поведения прежде чем внести свой вклад, чтобы помочь этому проекту оставаться доброжелательным.Чтобы внести свой вклад, все, что вам нужно сделать, это разветвить этот репозиторий, разработать свою идею (идеи) и отправить запрос на перенос, когда он станет стабильным. Чтобы начать обсуждение идеи (идей), вам нужно только открыть проблему в вышеупомянутом репозитории (не обязательно сообщать об ошибке).

Идеи и дополнения к будущим проектам

Ниже приведены только идеи; в настоящее время они не поддерживаются этой библиотекой circuitpython.

Документация Sphinx

Sphinx используется для создания документации на основе файлов rST и комментариев в коде.Первый, установить зависимости (не стесняйтесь повторно использовать виртуальную среду сверху):

 python3 -m venv .env
источник .env / bin / активировать
pip установить Sphinx sphinx-rtd-theme


Теперь, когда у вас активирована виртуальная среда:

 cd документы
сфинкс-сборка -E -W -b html. _строить


Это выведет документацию на docs / _build . Откройте index.html в своем браузере, чтобы просмотреть их. Это также будет (из-за -W) ошибкой при любом предупреждении, таком как действие Github, Build CI, делает./ как [YWF> r Jk Չ ‘% uH.c ᓟ, p]} 9xE2_ конечный поток эндобдж 11 0 объект > / XObject >>> / Аннотации [8 0 R 9 0 R] / Родительский 5 0 R / MediaBox [0 0 612 792] >> эндобдж 13 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 14 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 15 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 16 0 объект > поток x10Ew⏰i: @ VDI% D ڥ i # 3 ‘얖 tk ֎ BA) `v-YlWEL & = Sj \ FqyHU] CUox5 |] wa5Y۳Bȥ ) 0su & HI / KT ޿ sk0N8> H конечный поток эндобдж 17 0 объект > / XObject >>> / Аннотации [13 0 R 14 0 R 15 0 R] / Родительский 5 0 R / MediaBox [0 0 612 792] >> эндобдж 19 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.RͶ} ERX9 ~ s [d-Ka ~ ° laYkh ~ P Ջ D) \> RR’A K;> = N˶8 HGoFoFo конечный поток эндобдж 24 0 объект > / XObject >>> / Аннотации [19 0 R 20 0 R 21 0 R 22 0 R] / Родитель 5 0 R / MediaBox [0 0 612 792] >> эндобдж 26 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 27 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 28 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 29 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.NLLL˛547 конечный поток эндобдж 32 0 объект > / XObject >>> / Аннотации [26 0 R 27 0 R 28 0 R 29 0 R 30 0 R] / Родительский 5 0 R / MediaBox [0 0 612 792] >> эндобдж 34 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 35 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 36 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 37 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.34 103.45 10,74] >> эндобдж 38 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 39 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 40 0 объект > поток x 퐻 0Ew a I $ 0x @ VDi% D ڥ S ~% k ߖ3- P09ˈ-9b! @LJ {jSp @__ Fo-c cuPw1 {7OV: SJfVZ -tR ~

R͋ | N% 6 s {0p] {qA | fo7 ٛ M> sB конечный поток эндобдж 41 0 объект > / XObject >>> / Аннотации [34 0 R 35 0 R 36 0 R 37 0 R 38 0 R 39 0 R] / Родительский 5 0 R / MediaBox [0 0 612 792] >> эндобдж 43 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.34 103,45 10,74] >> эндобдж 44 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 45 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 46 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 47 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 48 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 49 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.34 103,45 10,74] >> эндобдж 50 0 объект > поток x 퐻 0Ew a I40x̅JK | Cb): — pmBArcv-% Yc # OFjcp8O_WFE54Y ~ R + n0 & [ͬ, 49r) r ​​+ B) »0su & II-K

Dcs Обновления fa18c

Dieser Beitrag wurde bereits 139 mal editiert, zuletzt von cdpkobra (1. декабря 2019, 16:25) aus folgendem Grund: Обновление DCS World V2.5.5

Zen 2 iommu

  • — DCS: F / A-18C Hornet — DCS: Карта Персидского залива — DCS: Supercarrier О Эта кампания Кампания Raven One для F / A-18C Hornet основана на одноименном бестселлере.Эта кампания была разработана при активном участии автора Кевина Миллера и Винсента «Jell-O» Айелло, ведущего подкаста Fighter Pilot.
  • Thrustmaster — это прибыль от «10 лет» продукции (и вылетов из DCS: F16) для выбора «юбилейной» версии, с захватом F-16 и «великолепной базы». Mais ne vous y méprenez pas, l’A-10C et le F-16 ont le même grip, et la base n’a pas changé d’un poil.

Он разработан для работы с модулем Digital Combat Simulator (DCS) F / A-18C Hornet, использующим DCS-BIOS для уровня программного интерфейса между вашим ПК и симулятором.Этот проект находится под публичной лицензией Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International.

120 голосов, 86 комментариев. 59.0k участников в сообществе hoggit. Добро пожаловать в / r / hoggit, дружелюбное к новичкам сообщество любителей высокоточных боев…

Похоже на автопилот. Дисплеи UFC будут обновлять свое состояние (вкл. / Выкл.) В соответствии с внутриигровыми обновлениями. (Иногда немного глючит из-за событий dcs) Jettison select. Полная реализация кнопки состояния рядом с ИФЭИ для выбора станций в самолете.TODO: Добавить кеширование для повышения производительности текстовых кнопок

DCS: F / A-18C Hornet — 14 июля Новости. В течение следующих нескольких недель мы планируем обновить Hornet, включив в него несколько новых функций и исправлений. Некоторые (не все) из них включают: 1. Самолет больше не скользит по палубе носителя при любой скорости носителя. 2- Трек STT не переключает блокировку без команды. 3-

— DCS: F / A-18C Hornet — DCS: Карта Персидского залива — DCS: Supercarrier Об этой кампании Кампания Raven One для F / A-18C Hornet основана на одноименном бестселлере.Эта кампания была разработана при активном участии автора Кевина Миллера и Винсента «Jell-O» Айелло, ведущего подкаста Fighter Pilot.

Приложение для взлома неограниченного эфирного времени

DCS World — это компьютерная симуляционная среда, в которой работает симулятор F / A-18C Hornet. Когда вы запускаете DCS World, вы, в свою очередь, запускаете DCS: F / A-18C Hornet. В состав DCS World бесплатно входят штурмовик Су-25Т Frogfoot и учебно-тренировочный самолет TF-51.

Кампания FA-18C Aggressors BFM помещает вас в кабину FA-18C Hornet в качестве нового пилота-агрессора с VFC-12, «Боевой Омарс». в аренде 65-й эскадрильи агрессоров на базе ВВС Неллис.Основываясь на реальных процедурах, вы будете летать как Red Air против Blue Air Forces.

08.09.2015 · Всем привет! Просто небольшое примечание: «Джими» Хендрикс и его команда ТОЛЬКО сегодня выпустили свою последнюю версию моделей F / A-18C / D. Версия 15.6, полностью обновляющая FDE и систему FCS, которая теперь использует логику ПИД-регулятора.

См. Полный список на github.com

Истоки разработки. Super Hornet — это эволюционная переработка McDonnell Douglas F / A-18 Hornet.Уникальная конфигурация крыла и оперения Super Hornet восходит к внутреннему проекту Northrop P-530, c. 1965; это началось как существенная переработка легкого F-5E с увеличенным крылом, сдвоенными хвостовыми стабилизаторами и характерным удлинением корня передней кромки (LERX).

| Руководства Чака | Руководства по DCS | McDonnell Douglas F / A-18C Hornet — один из самых знаковых американских самолетов, эксплуатируемых в составе сил НАТО. Разработанный как многоцелевой истребитель и штурмовик, Hornet предлагает передовую авионику, надежную систему управления полетом (FCS), мощный радар и новый способ полета.26 августа 2016 г. · Мы ожидаем выпустить обновленную карту Кавказа для DCS World 2.5, финальную версию карты NTTR и карту Нормандии в этом году. На прошлой неделе мы рассмотрели улучшения карты Кавказа для DCS World 2.5. На этой неделе мы хотели бы поделиться некоторыми незавершенными изображениями обновлений карты Невады и некоторыми новыми изображениями карты Нормандии … Автор: Вячеслав 12.05.2019 12.05.2019 Оставить комментарий к D-Link DCS-910 Обновление прошивки Я опишу шаги, которые необходимо предпринять для обновления прошивки камеры D-Link DCS-910: 1) Загрузите новую прошивку с официального сайта:

Escadre virtuelle de pilotes de chasse sur DCS World avec F- 16C Viper, F-14 Tomcat, F / A-18C Hornet, A-10C Warthog, Mirage 2000C, AV-8B Harrier, UH-1H Huey, FC3, BlackShark 2, Mi-8MTV2, SA-342 Gazelle, Combined Arms & LotAtc 4 DCS.

19 окт.2020 г. · Шесть лет назад в округе был разработан первый набор планов дальних перевозок, чтобы помочь людям лучше перемещаться по городу с использованием различных видов транспорта. Теперь округ заявляет, что moveDC должен обновить, и общественность должна до субботы, 14 ноября, взвесить транспортные цели, которые они хотят видеть в округе Колумбия.

Предварительно обученная модель Cifar10 pytorch

Сканер Nikon 9000

  • Combat Flight Simulator. Реалистичное моделирование военных самолетов, танков, наземной техники, кораблей ВМФ, транспортных средств Второй мировой войны, поездов и кораблей.Бесплатная загрузка включает Кавказский регион и Черное море, которое охватывает большую часть Грузии. В него вошли российский штурмовик Су-25Т и знаменитый североамериканский истребитель времен Второй мировой войны TF-51D. Более 25 истребителей для PC Gaming.test

    120 голосов, 86 комментариев. 59.0k участников в сообществе hoggit. Добро пожаловать в / r / hoggit, сообщество любителей высококлассных боев, дружелюбное к новичкам…

  • Rakuzard Видео обновления 20-20-2020. Серия обучающих материалов по F-18C Crashcurs от Rakuzard обновлена ​​до последнего видео.текущие версии игры. … Сборник руководств по DCS. 2020/2021

    DCS 50 для порошковой упаковочной машины Эта модель упаковочной машины, специально предназначенная для порошка и муки, мы можем решить проблему плохой мобильности, спиральный структурник может достичь высокой скорости и более точной …

Земля на продажу в финансирование владельцев центральной Флориды

  • DCS: Flaming Cliffs cz manual; Мир цифрового симулятора боя. Helikoptéry pro DCS World; Летуны. Летуны 3-й Стран. DCS: C-101 Aviojet; Летуний ЭД.Су-27 для DCS World; Су-33 для DCS World; Остатни по модулю. DCS: суперкарриер; Мапи. DCS: Карта испытательного и тренировочного полигона НЕВАДА; DCS: Карта Нормандии 1944 года; DCS: Сирия; X-Plane 11. Projekt EuropeX-15 …

    31 мая 2018 г. · DCS: F / A-18C Hornet — это предстоящий DLC для авиационного модуля для Digital Combat Simulator, самого продвинутого авиасимулятора VR из когда-либо созданных. Благодаря эксклюзивному предварительному доступу к DCS: F / A-18C Hornet, я запускаю серию видеороликов о полетах F / A 18 в виртуальной реальности с помощью гарнитуры Samsung Odyssey VR Windows Mixed Reality.

Marvel Ultimate Alliance 2Удалите mcafee agent 5

Таблица сравнения цен на процессоры Batterjee pharmaAmd и Intel

Ежедневное отслеживание привычек notion

Morgan Stanley Advisor FundSuper shemitah 46
1987 mazda b2000 нижний комплект

Eq druid aa guide

Trek 820 на продажу Craigslist

Sprinter форумы

Thrustmaster получает прибыль от продукции 10 DCS: F16) для выбора версии «юбилейная», с рукояткой F-16 и «base magnétique».Mais ne vous y méprenez pas, l’A-10C et le F-16 ont le même grip, et la base n’a pas changé d’un poil. Magtech first Defense тактический 5.56 обзор
Две массы соединены легкой нитью, которая проходит над шкивом без трения

Anti adblock ublock list

Osc to midi

Vba add to array in loop 03 НА 18 ДЕКАБРЯ 2019 ОТКРЫТАЯ БЕТА В следующей открытой бета-версии DCS: F / A-18C Hornet мы включим режим радара слежения за сканированием (TWS).Это … 26 августа 2016 г. · Мы ожидаем выпустить обновленную карту Кавказа для DCS World 2.5, финальную версию карты NTTR и карту Нормандии в этом году. На прошлой неделе мы рассмотрели улучшения карты Кавказа для DCS World 2.5. На этой неделе мы хотели бы поделиться некоторыми незавершенными изображениями обновлений карты Невады и некоторыми новыми изображениями карты Нормандии … Sc2 co op престижные таланты
Напишите псевдокод для печати всех кратных 5 от 1 до 100

Похоронное бюро Evans

Sm t865 root

Правила размещения знаков запрета вторжения nj

Combat Flight Simulator.Реалистичное моделирование военных самолетов, танков, наземной техники, кораблей ВМФ, транспортных средств Второй мировой войны, поездов и кораблей. Бесплатная загрузка включает Кавказский регион и Черное море, которое охватывает большую часть Грузии. В него вошли российский штурмовик Су-25Т и знаменитый североамериканский истребитель времен Второй мировой войны TF-51D. Более 25 реактивных самолетов для PC Gaming.test Brainpop jr health
Строительный комплект Мюллера на заднем дворе

Плутон в 1-м доме синастрия tumblr

League of legends удаленные предметы

Roku 9017 не показывает полный экран Rakuzard Видео обновления 20.12-2020.Серия обучающих материалов по F-18C Crashcurs от Rakuzard обновлена ​​до последнего видео. текущие версии игры. … Сборник руководств по DCS. 2020/2021 Airstream ny
Замена парковочной защелки

Жизнь рядом с домом для выращивания

Pulpstone b860h

Stihl fs45 замена топливопровода

среда моделирования PC внутри работает симулятор F / A-18C Hornet. Когда вы запускаете DCS World, вы, в свою очередь, запускаете DCS: F / A-18C Hornet.В состав DCS World бесплатно входят штурмовик Су-25Т Frogfoot и учебно-тренировочный самолет TF-51. ПОЛЕЗНЫЕ ССЫЛКИ КАРТА КАНАЛА YOUTUBE: https://www.youtube.com/channel/UCZuXjkFY00p1ga3UyCBbR2wDCS РУКОВОДСТВА: https: //www.youtube.com/channel/UCZuXjkFY00p1ga3UyCBbb дата поиска softpoint
Сброс котла после отключения электроэнергии
Промышленная аптека рабочих мест Reddit

Единица 231 Колорадо лось

D
Ford Отзыв выключателя зажигания

Серийные номера

Imi uzi пистолет

НА 18 ДЕКАБРЯ 2019 ОТКРЫТАЯ БЕТА В следующем открытом бета-тестировании DCS: F / A-18C Hornet мы включим режим радара слежения за сканированием (TWS).Это … Новые обновленные профили! 18 октября 2020 г. — Новый профиль FA-18C 3.1 — Новый профиль F16C 1.1 — Новый профиль JF-17 3.1 — Новый профиль для наколенника V1.1
Преобразователь эпоксидный
Sans sec 540 reddit

Elle horoscope leo

Eufy vs arlo doorbell
3

Сдается частный подвал рядом со мной

Symantec ™ Data Center Security: Server, Monitoring Edition и Server Advanced 6.6 / 6.6 MP1 ALL
Могу я позвонить вам сегодня вечером вкладка барабана
угольные печи Аляска

Visio uml 2.5 трафаретов

Ведьмак 2 ves
Вентилятор Retrogame

Harley davidson на продажу рядом со мной Craigslist

Какие 4 этапа клонирования генов минут 000

Ferguson 9017 te202 масляный фильтр до часов минут секунд java

Destiny 2 Exotic Sparrow Quest
6

Subsistence cheat engine 2020

Щенки мальтипу для продажи северная Калифорния
звук

Сколько молока нужно виверне
Ocarina of time коды гекконов

Sentry sourcemaps

30 мая 2020 г. · Краткий контрольный список F A-18C и схемы CV-подходов.Обновление 1.5. Digitalcombatsimulator.com Симулятор боевого полета. Реалистичная симуляция военных самолетов, танков, наземной техники, флота, кораблей, мировой войны, двух транспортных средств, поездов и кораблей. Бесплатная загрузка включает Кавказский регион и Черное море, которое охватывает большую часть Грузии.

Луна в соединении с северным узлом натальная карта Вьетнамская эра M1 шлем

Campus mod apk android 1
Как исправить фиолетовый экран на телефоне
de Facebook обновить yao hen season 1 english

Splunk транспонирует только одну колонку

Хрупкие боеприпасы, пригодные для самообороны

Катион и анион Cocl2

Обсуждение в первую очередь сосредоточено на DCS: World и BMS.Это не полный выговор за то, что у вас есть свои навигационные огни, когда у вас не должно быть типового снаряжения. Вы обнаружите, что мы создаем непринужденную атмосферу, чтобы узнать, как работать с различными модулями, доступными в DCS.

Автоматический дверной доводчик образец свидетельства о рождении diyNj

Arvin radio value
Coin shows near me 2020
Полный курс оценки целостности для начинающих Cody wilson

Подвес для iPhone
2

Консервант для акварели

F150 переделка сиденья ковша

mikkelsen electronics

Ниже подборка новостей о наших решениях, нашей компании и наших продуктах.Пожалуйста, не стесняйтесь загружать и использовать текст. Убедительно просим вас указать источник. Если вам нужны фотографии с высоким разрешением, мы также можем предоставить их, поэтому просто свяжитесь с нами.

Пресса и СМИ

Запросы прессы о Mikkelsen Electronics? Пожалуйста, свяжитесь с менеджером по маркетингу Уллой Холмен, тел. +45 4434 0300 или [email protected]

сен 2021

Посетите наших специалистов по продукции на выставках Evertiq в этом году.

Вы найдете их в следующие даты:

  • Гетеборг 14 сентября
  • Лунд 25 ноября
  • Тампере 1 декабря
авг 2021 г.
Приходите к нам в палатку E и узнайте о наших решениях по защите.
мар 2021

Вскоре после получения сертификата ISO14001: 2015 в Миккельсене был проведен первый аудит ISO.К счастью, Bureau Veritas были настолько довольны, что Миккельсен прошел без отклонений.

Оба производственных предприятия в Дании и Сербии теперь сертифицированы в соответствии с ISO9001: 2015 и ISO14001: 2015.

мар 2021

Lone имеет докторскую степень в области химического машиностроения / гидродинамики, а также коммерческую степень в области международной торговли и занимал несколько руководящих должностей в различных датских международных компаниях.

Она имеет значительный опыт в расширении технических организаций и в управлении изменениями.

фев 2021 г.

1 февраля 1971 г. Мариус «Мик» Миккельсен основал компанию Mikkelsen Electronics. С самого начала не было оглядки назад — только вперед. Сегодня у Mikkelsen Electronics 140 высококвалифицированных и мотивированных сотрудников в Дании, Швеции и Сербии. Но сами сотрудники не справляются с этой задачей: доверие и сотрудничество деловых партнеров, клиентов и поставщиков превратили Миккельсена в современную компанию, ориентированную на решения для клиентов.За это Mikkelsen Electronics благодарит всех, кто в этом участвовал.

янв 2021

Все сотрудники Mikkelsen желают нашим деловым партнерам, клиентам и коллегам счастливого и здорового Нового года.

Спасибо за оказанное нам доверие и за фантастическое сотрудничество.
Желаем всего наилучшего вам, вашей семье и коллегам, а также здоровья и счастья в 2021 году.

декабрь 2020

Mikkelsen Дания закрыт 24, 25, 31 декабря и 1 января.

Mikkelsen Serbia закрыт 1 и 7 января 2021 года.

Миккельсен, Швеция, закрыт с Рождества до Нового года.

Поздравляем всех наших клиентов, поставщиков и партнеров с Рождеством и Новым годом.

Спасибо за ваше любезное сотрудничество и с надеждой на то, что в 2021 году не будет Covid-19.

Ваш персонал Mikkelsen

сен 2020

Хенрик Колдинг, новый финансовый директор в Миккельсене.

Хенрик имеет обширный опыт работы на различных национальных и международных должностях в таких компаниях, как слуховые аппараты Widex. Имея степень магистра. Имеет степень бакалавра экономики и аудита Копенгагенской школы бизнеса. Хенрик обладает обширными знаниями в области управления международными финансовыми аспектами в растущих компаниях и дочерних компаниях.

История Хенрика также естественным образом соответствует стратегии компании.

янв 2020

В этом году мы снова получили AAA от Bisnode за наивысший кредитный рейтинг.

Только 2,7% всех датских компаний имеют AAA.

Спасибо всем нашим постоянным клиентам и партнерам за то, что это произошло.

янв 2020

Успех основан на преданных делу сотрудников.В результате Миккельсен был удостоен награды Borsens ‘Gazelle Award 2019.

Датский эквивалент Financial Times — Borsen — ежегодно награждает растущие компании. Для газельной компании характерно как минимум удвоение оборота или валовой прибыли за последние 4 года. Также компания должна показывать положительный рост каждый год в тот же период времени.

янв 2020

Увидимся на DDAC 5-6 февраля 2020 года в Industriens Hus, Копенгаген?

Тогда не забудьте записаться на встречу с директором по продажам Defene, Энн М.Левинсен.

декабрь 2019

Все сотрудники Mikkelsen желают нашим деловым партнерам, клиентам и коллегам в отрасли счастливого Рождества и счастливого Нового года.

Спасибо за оказанное нам доверие и за фантастическое сотрудничество.

ноя 2019

Mikkelsen Дания открыт 27 и 30 декабря, а 2 января мы снова здесь для вас.

Mikkelsen, Швеция, открыт 27 и 30 декабря и обратно, а бизнес открыт 2 января.

Mikkelsen Serbia открыт в течение всего датского Рождества и будет закрыт 1, 2 и 7 января.

сен 2019
В этом году мероприятие для субподрядчиков проходит в Йончёпинге в Швеции, так что сохраните дату. Вы найдете нас в B04: 57, и мы будем рады приветствовать вас на нашем стенде.
июн 2019

Приходите к нам в DSEI в Лондоне 10-13 сентября 2019 года.

Мы участвуем в датском промоушене и ждем вас.

июн 2019

Вы пропустили конференцию RFID в Копенгагене? Тогда не паникуйте. Вы всегда можете позвонить менеджеру по продажам Кристофферу Брууну и спросить его о наших решениях RFID.

NeoTAG от Neosid может быть как металлическим, так и залитым техномелтом, как показано на фото.

март 2019

Мы рады сообщить вам о наших новых коллегах в Миккельсене. Ютландия, Швеция и Дания пополнились новыми, увлеченными и квалифицированными контактными лицами. Так что просто позвоните им — они готовы к вашему звонку.

декабрь 2018

Мы искали менеджера по продажам, который знает что-то — или все — о формовании под низким давлением, и, к счастью, его нашли.

Добро пожаловать в Johan Günther-Hanssen. Йохан работает, помимо прочего, в компании Henkel, поэтому мы уверены, что он знает все о формовании под низким давлением.

окт 2018

Посетите нас в Elmia Subcontractor 13-16 ноября 2018 г.

Крупнейшее в этом году мероприятие для субподрядчиков в Северном полушарии проходит в Йончёпинге, Швеция.

Мы стоим у наших ног, чтобы встретить вас на стенде B08: 72.

июн 2018

15 июня 2018 г. Ким Мёллер Йенсен назначен членом совета директоров Mikkelsen.

Ким Мёллер Йенсен занимает должность генерального директора в компаниях Vitec Aloc A / S (Дания) и Vitec Aloc AS (Норвегия) и имеет большой опыт в области оцифровки и ИТ-стратегии.

фев 2018

Mikkelsen Electronics A / S получила крупный заказ от Swiss General Dynamics European Land Systems — MOWAG (GDELS).Рабочие места в Дании и передача технологий являются частью порядка.

Для получения дополнительной информации см. Пресс-релиз, нажав здесь.

янв 2018

Министр обороны Дании Клаус Хьорт Фредериксен посещает Mikkelsen Electronics.

Поводом для этого стал очень крупный заказ от General Dynamics European Land Systems — MOWAG. Миккельсен будет производить жгуты проводов и приборные панели для Piranha 5 для обороны Дании.

Заказ означает передачу технологий и увеличение штата до 50 человеко-лет.

янв 2018

Mikkelsen получил высший кредитный рейтинг от Bisnode — кредитный рейтинг AAA.

Рейтинг распространяется только на 2,7% всех датских компаний.

янв 2018
  • Экранирование на 360 градусов
  • Бесперебойная передача данных за счет экранирования значений затухания от 60 дБ в диапазоне 1 ГГц
  • Другими областями применения являются сенсорная техника, погрузочно-разгрузочные работы или складские технологии
  • серии 707
  • 3-х и 4-х полюсные версии взаимозаменяемы
  • Номинал 1 А и 60 В
  • IP67
  • Возможна настройка по желанию заказчика
декабрь 2017 г.

Весь коллектив Mikkelsen желает вам, вашим коллегам и вашей семье веселого Рождества и счастливых праздников.Мы с нетерпением ждем возможности создавать новые интересные и сложные решения в сотрудничестве с нашими деловыми партнерами.

В Дании продажи, производство и склад открыты с 27 по 29 декабря 2017 года. После Нового года мы вернемся в офис 2 января.

Mikkelsen Serbia закрыт с 1 по 8 января. Первый рабочий день в Миккельсене, Сербия — 8 января 2018 года.

август 2017

Вместе с дорожным приспособлением E1 этот датчик становится идеальным продуктом для мобильных приложений и может даже использоваться в приложениях, в которых транспортное средство движется по дороге.

Особенности:

— 0 — 0,6 до 4000 бар диапазон давления

— Измерение избыточного давления, вакуума или двунаправленного измерения

— Только логометрический вывод

— Отличные экологические характеристики, т.е. -40 … + 125 ° C и IP67 или выше

— Отличные характеристики измерения

август 2017

HUBER + SUHNER Взрывозащищенные устройства можно практически использовать в любом радиооборудовании и беспроводной инфраструктуре.Типичными приложениями являются управление процессами и автоматизация, а также точки доступа, услуги Wi-Fi и сотовой связи. Устройства ввода в основном требуются для коаксиального кабеля с корпусами Ex d, а устройства SPD используются в конфигурациях с удаленно установленными антеннами.
Устройства защиты от проникновения и перенапряжения ATEX соответствуют Директиве ATEX 2014/34 / EU для использования в потенциально взрывоопасных средах или опасных зонах и соответствуют стандартам серии IEC / EN 60079 для взрывоопасной атмосферы.

Устройства ввода ATEX серии 9097

  • для использования в Зоне 1 или Зоне 21
  • для коаксиального кабеля / соединения с корпусами Ex d

Другая конфигурация с соединителями RF серии TNC или с резьбой перегородки NPT по запросу.

Устройства защиты от перенапряжения ATEX серии 9096 (GDT / QWS)

  • для использования в Зоне 2 или Зоне 22
  • для молниезащиты удаленно установленных антенн

Другой диапазон частот и конфигурация разъема по запросу.

август 2017

Крупнейшее мероприятие для субподрядчиков в Северной Европе в этом году пройдет в Йончёпинге с 14 по 17 ноября. И вас, конечно, приглашают.

Анн Левинсен и Кристоффер Бруун будут приветствовать вас на нашем стенде. Если вы хотите записаться на прием к одному из них, пожалуйста, свяжитесь с нами как можно скорее.

Вы найдете нас в B08: 78.

Перейдите по ссылке и сразу же зарегистрируйтесь.

фев 2017

Под заголовком «Умная идентификация» в этом году конференция RFID состоится в Копенгагене 14 июня 2017 года.

Конференция представляет собой смесь выставок, семинаров и мастер-классов по таким темам, как конфиденциальность и безопасность, умная работа и примеры пользователей.

Миккельсен, конечно же, участвует, так что приходите к нам.

Подробнее читайте здесь: http://2017.rfididk.org/

янв 2017

Поздравляем с Новым годом всех наших клиентов и деловых партнеров.

В Mikkelsen мы делаем все возможное, чтобы предлагать нашим клиентам лучшие решения с помощью новых и инновационных продуктов.Так что следите за обновлениями!

сен 2016

IncOder — бесконтактные индуктивные энкодеры для приложений, требующих высокой точности. Энкодеры доказали свою пригодность в суровых условиях, но их конструкция подходит для ряда других приложений. Например, полый вал с ограниченным пространством для датчика положения, который также требует бесконтактного решения. IncOder легко устанавливается и доступен в диаметрах от 37 мм до 300 мм.

Бренд IncOder вырос из университетского мира Англии, и компания добилась успеха с их кольцевыми датчиками положения. Простые в установке, они доказали свою ценность в экстремальных условиях, таких как вертолеты, подводные лодки и другие военные приложения.

Имея опыт работы в оборонной промышленности, другие отрасли узнали о необычной форме плоского кольца, и сегодня датчики IncOder можно найти в роботах, телекамерах, кранах и лесозаготовительных машинах.

Вы можете узнать больше о технических характеристиках, нажав здесь.

сен 2016

Посетите нас в Elmia Subcontractor в Йончёпинге, Швеция.

Воспользуйтесь возможностью посетить крупнейшую в Северной Европе выставку субподрядчиков и производств. Мы находимся в зале B на стенде 05:77 и ждем вас на нашем стенде.

Чтобы узнать больше о субподрядчике Elmia, нажмите здесь.

Надеемся увидеть вас в ближайшее время.

июн 2016

Приезжайте к нам на E16 в Оденсе 6. — 8. Сентябрь.

Как всегда, у вас будет возможность встретиться с нами лицом к лицу и обсудить, как мы можем помочь вам найти правильное решение для вашего приложения.

Вы можете узнать больше о E16, нажав здесь.

Вы найдете нас в C3545.

Надеемся увидеть вас в ближайшее время.

май 2016 г.

Binder представляет разъем A12-A, предназначенный непосредственно для пищевой и фармацевтической промышленности.

Разъем сертифицирован UL и Ecolab и изготовлен из нержавеющей стали (V4A). Разъем с сертификатом IP69K идеально подходит для пищевой или фармацевтической промышленности. Разъемы M12-A имеют все номера полюсов и имеют кремово-белый / серый цвет.

Хотите узнать больше? Тогда, пожалуйста, свяжитесь с Tage Sondergaard по телефону +45 4434 0306 или [email protected]

апр 2016

Посетите нас на конференции RFID в Копенгагене 31 мая.

Тема конференции — «Беспроводная идентификация и Интернет вещей».

Миккельсен участвует с читателями из KTS и NeoTags из Neosid.

NeoTags можно вставлять в металл во время работы, поэтому они отлично подходят для суровых условий эксплуатации.

За дополнительной информацией о беспроводной технологии обращайтесь к Кристофферу Брууну.

Если вы хотите узнать больше о конференции, нажмите здесь.

апр 2016

Новый микросайт с полным спектром деталей и информации о тестировании и измерениях от Huber + Suhner.

См. Примеры применения и подробную информацию о продукте, щелкнув здесь.

Если вы хотите узнать больше, вы также можете связаться с Tage Sondergaard по почте или по телефону +45 4434 0309.

апр 2016

В связи с праздниками датский офис закрыт 5 и 6 мая.

Мы будем рады снова обслужить вас в понедельник, 9-го числа.

Шведский офис закрывается 4 мая в 12:00 и снова открывается в понедельник 9-го.

С праздником.

фев 2016

Binder предлагает разъемы M8 и M12, одобренные для американского рынка.

Следующие разъемы одобрены UL:

  • Крепление для кабеля M8 (серия 768)
  • Монтаж на панели M12 (серии 763, 766 и 876)
  • Кабели M8 с литыми разъемами (серия 718)
  • Кабели M12 с литыми разъемами (серия 763)

Binder также предлагает ряд других серий с американским сертификатом UL.

Вам нужна дополнительная информация? Или вы хотите узнать больше о других качественных разъемах?

Затем свяжитесь с Tage Sondergaard по телефону +45 44 34 03 00 или по адресу [email protected]

янв 2016

Миниатюрные разъемы от Binder поставляются с защелкивающейся системой фиксации, которая упрощает монтаж.

Система блокировки и литой корпус обеспечивают степень защиты IP67.

Характеристики:

* Доступен с 3-12 контактами

* Панельный или кабельный соединитель

* Степень защиты IP67

* Концевые заделки под пайку

* Литые версии

* Диаметр 16 мм

* Цветные версии

янв 2016

Персонал Mikkelsen Electronics желает всего наилучшего в связи с приобретением

.

Поздравляю с Новым годом вас, ваших коллег и вашу семью.

Спасибо за сотрудничество с нами в 2015 году.

Мы с нетерпением ждем вместе с вами фантастического 2016 года.

декабрь 2015 г.

Уважаемый клиент и партнер по сотрудничеству,

Сотрудники Mikkelsen Electronics поздравляют вас с Рождеством и Новым годом.

Убедительно просим Вас обратить внимание на наши рождественские праздники, когда наши офисы будут закрыты.

Дания:

24. Декабрь — 3 января

Швеция:

24. Декабрь — 3 января

Сербия:

с 1 января по 7 января

С праздником от персонала Миккельсена

окт 2015

Посетите нас на Форуме передовых технологий на факультете электронной инженерии Университета Ниша.

Mikkelsen Electronics Nis D.o.o. участвует в Форуме передовых технологий с 13 по 14 октября 2015 года. Встречайте нас на факультете электронной инженерии.

Вы можете узнать больше, нажав здесь.

июл 2015
M12 для наружного применения из Binder

* Обеспечивается высокая термостойкость и химическая стойкость за счет использования стойких к ультрафиолету пластиков, уплотнительных материалов и металлических деталей из нержавеющей стали.

* IP68 и IP69K за счет герметичного вывода кабеля.

* Защитный колпачок для защиты от грязи и воды в несвязанном состоянии.

* Ремешок можно закрепить на тросе.

* Соответствующие соединители для панельного монтажа с корпусом из нержавеющей стали и крепежной резьбой M16 x 1,5 в сборе

открытый диапазон.

* Установленные нелетучие защитные колпачки со шнуром в качестве плоского уплотнения затягиваются даже в отсоединенном состоянии.

июн 2015

Bisnode пятый раз подряд присвоила Mikkelsen Electronics наивысший кредитный рейтинг — AAA. Внутри отрасли «Производство прочих электронных и электрических проводов и кабелей» Mikkelsen Electronics — единственная компания с таким престижным рейтингом.

Только 1642 датские компании имеют право на получение серебряного рейтинга AAA.Согласно Bisnode, компания с рейтингом AAA — отличная компания, демонстрирующая «очень хорошую способность выполнять платежные обязательства».

май 2015 г.

Вы не смогли присутствовать на конференции RFID в Копенгагене. Не волнуйся. Мы заручились поддержкой Неосида в конференции г-на Йилмаза Бензера.

Напишите Улле Хаберл на адрес uhh @ mi-ec.com и получите свою копию презентации.

мар 2015

На конференции RFID 21 мая Йилмаз Бензер из Neosid расскажет о повышении эффективности производства и обслуживания инструментов. Другие докладчики представляют Google, Zebra Technologies, La Cave Vivante, CAEN RFID и Hilding Anders.

Для получения более подробной информации о программе конференции щелкните здесь.

Для получения дополнительной информации о технологии RFID и ее возможностях для вашей компании свяжитесь с Кристофером Бруном по адресу cb @ mi-ec.com или +45 44 34 03 04.

фев 2015

Как RFID может улучшить положение компании? А как система работает? Это основная тема ежегодной конференции RFID, проходящей в Копенгагене 21 мая 2015 года.

Ряд основных докладчиков сосредоточат внимание на том, как технология RFID может улучшить сравнительные преимущества вашей компании.

Приходите к нам на стенд, где будут представлены инновационные решения Neosid.Здесь вы также можете увидеть примеры приложений, в которых RFID объединены с Technomelt.

Чтобы узнать больше о конференции, нажмите здесь.

фев 2015

Новые разъемы HD от FCT обладают следующими характеристиками:

* Контакты точеные

* Рейтинг высокого тока

* Высокая механическая нагрузка

* Различные классы производительности и позолота

* Идеально подходит для специальных применений, таких как водонепроницаемые, немагнитные и т. Д.

Для получения дополнительной информации свяжитесь с нами по адресу [email protected] или +45 44 34 03 00.

декабрь 2014 г.

Новый стандарт цены и качества

Доступные бесконтактные датчики угла поворота? Для бесконтактного датчика угла поворота Contelec VertX 24 это реальность.

Компактный датчик угла, основанный на проверенной технологии измерения Холла, привлекает своими впечатляющими характеристиками и высокой степенью модульности.В стандартной версии с логометрическим интерфейсом 5 В (10,90% Ub) поворотный энкодер поддерживает измерения углов до 360 ° с разрешением 12 бит и линейностью ± 1% в диапазоне рабочих температур от -40 ° C до + 125 ° C.

Энкодер еще более усовершенствован благодаря своей компактной конструкции, металлическим подшипникам скольжения, сроку службы не менее 20 миллионов перемещений и классу защиты IP67. Базовая версия может быть обновлена ​​с помощью ряда опций, в том числе версий с полным и половинным резервированием, настраиваемых углов от 30 ° до 360 ° и улучшенной линейности ± 0.3%.

Ключевые тактико-технические характеристики
— Диапазон измерения: от 0 ° до 360 °
— Разрешение: до 12 бит
— Линейность: ± 1% диапазона измерения
— Макс. гистерезис: 0,25 °
— Макс. повторяемость: 0,1 °
— Рабочая температура: от -40 ° C до + 125 ° C
— Мин. механическая жизнь: 20 миллионов движений
— Класс защиты: IP54 / IP67
— Возможные интерфейсы: 10.90% Уб

Для получения дополнительной информации, пожалуйста, свяжитесь с нами.

декабрь 2014 г.

Перерезав красную ленту, мэр города профессор доктор Зоран Перишич мог объявить Mikkelsen Electronics D.o.o. Ниш в Сербии официально открыт.

В церемонии приняли участие несколько специально приглашенных гостей, а также местные и национальные СМИ.

Генеральный директор

Юрген А. Хаберл выразил благодарность тем, кто помог в создании компании в Сербии, и надеется на дальнейшее расширение производства.

сен 2014

Новая эра начинается в Mikkelsen Electronics A / S, когда семья выходит из правления и уступает место двум новым членам правления. Вместо Анны Левинсен и Уллы Хаберл Аллан Дж.Вестергаард и Ким Кристиансен входят в доску.

В качестве генерального директора Аллан Вестергаард стоял за реструктуризацией NetTest A / S, дочерней компании GN Store Nord, пока она не была продана японской Anritsu. Он также имеет опыт работы в качестве генерального директора по производству гидролокаторов Reson A / S и имеет степень доктора философии. в организационной теории. С 2000 года Аллан Вестергаард работал в большом количестве советов в Дании и за ее пределами.

Ким Кристиансен занимал различные руководящие должности в компаниях, специализирующихся на передовых технологиях, таких как CST и Reson A / S, а также в таких областях, как развитие бизнеса, продажи, маркетинг и исследования и разработки.Ким Кристиансен в настоящее время занимает должность вице-президента в Ellipse A / S и имеет степень магистра технических наук.

«Наша цель состояла в том, чтобы предоставить совету директоров знания в областях, которые мы, как владельцы, не охватываем. Кроме того, мы очень амбициозны в отношении Mikkelsen Electronics, поэтому нам очень повезло, что мы можем привлекать на нашу доску тяжелые профили. Я уверена, что это будет огромным преимуществом для нашей компании », — говорит Улла Хаберл.

Mikkelsen Electronics A / S была основана покойным Мариусом Миккельсеном.С 2000 года собственностью владеют его жена Инга Миккельсен и две его дочери, Энн М. Левинсен и Улла Хаберл. Каждой дочери принадлежит 40% компании, которую возглавляет Юрген А. Хаберль. Помимо Аллана Вестергаарда и Кима Кристиансена в новом правлении также входят Йенс Эрик Торндал. Последний занимает должность генерального директора в Athena IT-Group A / S.

Еще вопросы?

Вопросы можно направить Улле Хаберл, Mikkelsen Electronics A / S по телефону 44 34 03 38 или написав на адрес uhh @ mi-ec.com.

сен 2014
Спасибо всем нашим клиентам — как новым, так и старым — за то, что посетили нас на E14 в Оденсе. Было приятно с Вами познакомиться.
август 2014

Пришло время известной выставки Elektronikmessen E14 в Оденсе. Как обычно, Mikkelsen принимает участие, и мы хотели бы пригласить вас встретиться с нами на нашем стенде C3339.

Elektronikmessen проходит 2–4 сентября в Конгресс-центре Оденсе.

Вы можете узнать больше о выставке, нажав здесь.

май 2014 г.
Приходите к нам в гости на конференцию RFID в Копенгагене. Конференция состоится 22 мая 2014 года в ИТ-университете Копенгагена. Подробнее о конференции здесь.
май 2014 г.

Binder выпускает новые разъемы специально для суровых условий — серия 696 HEC.Это не просто разъем с высокой степенью защиты. Блокировка оптимизирована для сложных условий, таких как холодная погода, почва и использование перчаток.

Для получения дополнительной информации свяжитесь с нами.

апрель 2014 г.

Mikkelsen в этом году снова был удостоен бронзового рейтинга AAA.

Рейтинг присваивается компаниям с наивысшей кредитоспособностью, и только 1547 датских компаний получили бронзовый диплом AAA.

В области «Производство прочих электронных и электрических проводов и кабелей» Mikkelsen Electronics — единственная компания с таким рейтингом.

янв 2014

Когда дело доходит до позиционных и угловых измерений, современные производители часто выбирают магнитные технологии.

Например, датчики на основе эффекта Холла

обеспечивают абсолютные измерения, которые надежны даже в тяжелых условиях окружающей среды.

Их относительно низкая стоимость по сравнению с другими измерительными технологиями делает их пригодными для бесчисленных приложений в машиностроении и проектировании заводов, а также для мобильных приложений.

В свете последних событий ожидается, что эта тенденция сохранится.

Щелкните здесь, если вы хотите узнать больше.

янв 2014

Персонал Mikkelsen Electronics желает всего наилучшего в связи с приобретением

.

С Новым годом.

Спасибо за сотрудничество с нами в 2014 году.

Мы с нетерпением ждем вместе с вами фантастического 2015 года.

декабрь 2013 г.

Серия разъемов Binder M12 теперь включает разъем для передачи данных до

10 Гбит / с для промышленных приложений.

Для получения дополнительной информации щелкните здесь.

декабрь 2013 г.

Мы закрыты с 23 декабря 2013 года по 1 января 2014 года.

Mikkelsen Electronics поздравляет вас с Рождеством и Новым годом.

Спасибо за сотрудничество с нами в 2013 году. Мы с нетерпением ждем захватывающего 2014 года.

ноя 2013

Новый дизайн, дебютирующий на выставке Elmia Subcontractor Trade Show 2013, — магнитострикционный датчик линейного положения серии Th2.Этот датчик представляет собой систематическое развитие серии TMI и дальнейшую оптимизацию данных. Бесконтактный датчик, использующий технологию NOVOSTRIKTIV, предлагается с диапазонами измерения до 4250 мм. Он соответствует требованиям защиты IP67 / IP68. Допустимые рабочие температуры от -40 ° C до + 185 ° C.


Датчик линейного положения не подвержен влиянию внешних условий и подходит для непосредственной установки в цилиндры высокого давления.Датчик не только обеспечивает мониторинг и линеаризацию измеренных значений, но также гарантирует максимальную безопасность и динамику передачи данных. Разрешение не зависит от диапазона измерения и постоянно составляет 0,001 мм, что может быть решающим фактором, особенно когда речь идет о больших диапазонах измерения.

Особое внимание было уделено безопасности внутренней обработки значений датчиков, а также выдаче данных с частотой повторения 16 кГц.
Температурный коэффициент датчика линейного положения очень мал, что связано с процессом измерения, конструкцией и выбором материалов. Высокая механическая прочность в сочетании с процессом измерения обеспечивает высокую степень устойчивости к ударам и вибрации. Конструкция штока легко интегрируется и позволяет использовать систему определения положения в зоне давления гидроцилиндров. Бесконтактный маркер положения кольца упрощает установку.
Высококачественная электронная схема ASIC линейного датчика положения обеспечивает стандартизированные абсолютные выходные сигналы. В дополнение к аналогу по току и напряжению
интерфейсов, есть также интерфейсы start-stop для трех маркеров положения, синхронно-последовательные интерфейсы (SSI), 24-, 25- или 26-битные и высокодинамичный последовательный интерфейс DyMoS с мониторингом передачи данных.

В этом интерфейсе DyMoS объединены преимущества обычных интерфейсов и шинных интерфейсов.Помимо позиционного значения, он также передает данные о текущей скорости. Интерфейс полевой шины — CANopen; Разрабатываются интерфейсы Ethernet.
Th2 выполняет измерения с высокой скоростью и даже в экстремальных условиях, и он не подвержен износу. Поэтому он хорошо подходит для самых разнообразных промышленных применений, таких как прецизионная обработка тяжелых компонентов.

окт 2013

Компания «Хенкель» решила упростить свой портфель брендов.Это означает, что Macromelt® будет объединен под торговой маркой Technomelt® .

Technomelt® — это общая торговая марка компании Henkel для клеев-расплавов, разработанных для достижения наилучших результатов в процессах нанесения и производства.

Изменение названия касается только названия с Macromelt® на Technomelt® и не влияет на состав продукта или химический состав.

На какое-то время листы данных и т. Д. Будут появляться с обоими именами.

август 2013

Приходите и познакомьтесь с нами на нашем стенде в Elmia Subcontractor в Йончёпинге.

Выставка состоится 12-15 ноября 2013 года, и мы будем рады приветствовать вас на стенде B07: 35.

Мы с нетерпением ждем встречи с вами.

август 2013

Soliditet / Bisnode в четвертый раз присвоил Миккельсену рейтинг AAA.

Рейтинг AAA — или Trippel-A — присваивается «компании с чрезвычайно высокой способностью выполнять текущие платежные обязательства». Только 1332 датских компании получили награду Trippel-A более чем на 3 года, и в области «Производство прочих электронных и электрических проводов и кабелей» Mikkelsen является единственной компанией с таким рейтингом.

Вы можете узнать больше о рейтинговой системе, нажав здесь.

август 2013
У

TDC возникли проблемы с телефоном в Фаруме.

Мы приносим извинения за неудобства и надеемся, что TDC навсегда решила проблему.

июн 2013

Производство недорогих инструментов долгое время было приоритетом Mikkelsen Electronics A / S.Компания, которая занимается производством собственного инструмента, теперь расширила свой ассортимент, включив в него инструменты для 3D-печати. 3D-принтеры могут печатать даже детали с подвижными частями.

Подробнее читайте здесь.

май 2013

Швейцарская компания Contelec выпускает энкодеры с возможностью настройки на месте.

Точная установка и настройка энкодеров, точная установка нулевой или средней точки или начальной и конечной точек — вот некоторые из проблем, с которыми сталкиваются системные интеграторы, производственные предприятия и обслуживающий персонал.Компоненты часто устанавливаются в таких ограниченных пространствах, что механическая регулировка углового энкодера невозможна или чрезвычайно трудна.

Также часто возникает необходимость сбросить датчики угла в полевых условиях, чтобы отрегулировать связанные с износом изменения в измеряемой системе. Это должно быть легко и удобно, не требуя каких-либо сложных вспомогательных средств.

Для этих целей Contelec представила энкодеры, которые можно настроить на месте.

Подробнее здесь.

май 2013

Mikkelsen Electronics подняла контроль качества литых изделий и комплексных кабельных решений на новый уровень. Являясь одним из первых датских субпоставщиков комплексных кабельных решений, мы теперь предлагаем рентгеновское обследование всех приложений, в том числе в случае серийного производства.

Подробнее здесь.

апрель 2013 г.

Узнайте больше о RFID и встретитесь с нами на конференции RFID в Копенгагене 30 мая 2013 г.

Подробнее здесь.

апрель 2013 г.

Новые вытяжки от FCT group имеют специально разработанную систему блокировки, которая обеспечивает быструю сборку.

Колпаки доступны для 9- и 15-полюсных D-переходников и рекомендуются для систем DATABUS и отраслей, которые также требуют быстрой сборки.

Подробнее здесь.

апрель 2013 г.

Типичными областями для этих продуктов являются измерительные устройства и передатчики с высокой мощностью (5 Вт и 25 Вт).

Подробнее здесь.

мар 2013

На заводе Mikkelsen запущена целая новая производственная линия с быстрой доставкой волоконной оптики.

Подробнее здесь.

янв 2013

Новый соединитель от Binder Водонепроницаемость и грязь даже при отсутствии соединения.

Подробнее здесь.

янв 2013

Новый маломощный поворотный энкодер от Contelec с фактическим углом измерения 360 °.

Подробнее здесь.

ноя 2012

Mikkelsen Electronics снова получает высший кредитный рейтинг в этом году.

См. Сертификат здесь.

ноя 2012

Приходите к нам в гости в Йончёпинге
6.-9. Ноябрь 2012.

Мы на стенде B08: 20 и будем рады видеть вас.

сен 2012

Надеемся увидеть вас
11.-13. Сентябрь в Е-12.

Место: Конгресс-центр Оденсе

Стенд: 4145

Мы с нетерпением ждем встречи с вами.

июн 2012

Binder представляет двойные распределители для помещений с ограниченным пространством.

Подробнее здесь.

май 2012 г.

Встречайте нас на Международной конференции RFID 22 мая.

Место: ИТ-университет в Копенгагене.

Тема: «Интеллектуальная идентификация с использованием RFID, EPC и NFC»

янв 2011

Группа FCT запускает новую металлическую вытяжку FMN4H
А Низкопрофильная версия для ограниченной высоты установки.

Подробнее здесь.

янв 2011

Посетите нас в Стокгольме на S.E.E.

Мы с нетерпением ждем встречи с вами в C10: 50.

декабрь 2009 г.

Желаем всем нашим деловым партнерам и друзьям нашего дома веселого Рождества и счастливого Нового года.

Мы закрываемся 23 декабря и вернемся снова 4 января 2010 года.

янв 2008

FGP выпускает USB-устройство для сбора данных, подходящее для тензометрических датчиков

Les mauvaises ondes de Radio Gazelle

C’est une drôle de tambouille qui mijote depuis des mois, en plein coeur de Marseille, entre gare Saint-Charles et Canebière.Une bouillabaisse 100% marseillaise pour les uns. Une chakchouka, variante maghrébine de la ratatouille, pour les autres. Un pataquès taille XXL, en réalité, qui a constraint Radio Gazelle, l’historique radio communautaire de la ville, au silent pendant plusieurs semaines. Les émissions ont repris début juillet, le problème reste entier.

Avec ses trois présidents autoproclamés, des soupçons de détournement de fonds publics, и религиозных комиссий, которые не работают, la radio est devenue une zone de guerre.Sur l’antenne, dans les bureaux, devant les tribunaux, le Religieux le Discord au crapuleux, le communautarisme l’emporte sur l’ambition multiculturelle des origines. Le tout sous le Учитывать влияние институтов, CSA и представителей государства en tête.

«Послание Нотра: ансамбль непрерывной жизни»

Создание в 1981 году, elle n’a d’autre призвание к культуре. L’ambition des fondateurs est de donner la parole aux différentes communautés de la ville, comorienne, maghrébine, sénégalaise, italienne ou corse.»On est parti de l’idée d’une cité multiculturelle, pluriculturelle, où l’expression des minorités devait exister. On portait aussi l’idée que les imigrés étaient partie intégrante de la société française et pas seulement de pass», se remix Abobikrine Diop, l’un des premiers dirigeants.

Offre limitée. 2 моа налить 1 евро без помолвки

Très vite, la radio devient une référence. «Жители» и «Новые языки».Саид Ахамада, député En Marche!, Issue de la communauté comorienne, s’en souvient: «Mon père l’écoutait. Et plus tard, lorsque j’ai des activités associatives et qu’il y avait des événements à организатор, на était sûr de toucher ceux qu’on voulait avec Radio Gazelle «.

Au moment des élections, les studios deviennent un отрывок обязательный для les politiques: «J’y vais com je vais sur Radio JM (la radio juive) ou sur Radio Dialogue, pour exposer mon program», — примечание Кристофа Масс, консультант департамента. эт муниципальный PS.В 2002 году, alors que les répliques de la deuxième intifada se распространялась, Radio Gazelle et Radio JM шрифт антенн-коммуна для специальной эмиссии. «On commençait à sentir des ttensions dans la Population. Notre message, c’était: n’importons pas la guerre, continons à vivre ensemble, malgré nos désaccords», прецизионный Жан-Жак Зену, президент Radio JM.

Ислам бизнес или опасность игнорировать?

Mais depuis la fin des années 2000, l’antenne a pris une autre tonalité.Désormais, sur 98.0, l’appel à la prière résonne cinq fois par jour et la tranche du matin est consacrée à une émission Reliefieuse. Rien de grave, cela sert surtout aux personnes âgées et aux femmes, balaient d’un revers de main les plus indulgents.

L’imam Ghoul, qui assure désormais la tranchereligieuse du début de journée, affiche un curieux profil. Il est propriétaire de trois agency de voyage et organization des pélerinages à La Mecque, источник прибыли juteux. Beaucoup lui reprochent d’utiliser la Radio pour faire sa publicité.D’autres mettent en garde sur la концепции религии qu’il véhicule. «Il pratique un islam populiste. Du coup, il en прибыть à avancer des fatwas pires que Daech. Par example, lorsqu’une femme appelle pour dire que son mari ne fait pas la prière, il répond: Attends la prochaine et, s ‘ il ne prie toujours pas, il faut lui couper la tête «, dénonce Haroun Derbal, l’un des imams du center-ville. Исламский бизнес, disent les uns. Dangereux ignare, dénoncent les autres. Et tous de laisser entender que l’imam Ghoul doit être protégé для предотвращения cette liberté de parole sans que les autorités réagissent.«Si je tenais à l’antenne les mêmes предложение que lui, ça fait longtemps que je n’y serai plus», примечание un autre imam.

La dérive Reliefieuse se double d’une grave crise de gouvernance. Depuis 2015, trois hommes se livrent une guerre sans merci dans l’espoir de récupérer l’antenne. Tous trois se почтенный президент ассоциации Rencontre et amitié, qui gère la radio и détient l’autorisation d’émettre délivrée par le CSA. Il y le président du 22 мая 2015, celui du 28 mai 2015 et celui du 10 août 2015.Chacun brandit un PV d’assemblée générale l’ayant fait roi à la place des autres, chacun brandit un décision de Justice en sa faveur.

Guerre des présidents

Le premier s’appelle Miloud Boualem, president du Modem départemental. Афиша добровольцев по сближению коммунистов, радио «Газель à toutes les религий». En quête de notabilité, il assure n’être là «ni pour le pouvoir, ni pour l’argent» et se dit «prêt à se retirer dès que le sac de noeuds sera démêlé».Le deuxième est Mustapha Zergour, president de fait, qui occupe les locaux de la radio. Aveugle, Dialysé plusieurs fois par semaine, il est proche de Jacques Soncin, ancien de l’extrême gauche marseillaise. Il affirme être président de Gazelle depuis dix-huit ans, avant de se REPENDRE: «Non, pas président, ответственный». Les autres lui reprochent d’avoir communautarisé la Radio.

Le troisième, enfin, Otmane Aziz, европейский союз политических обязательств chez les Verts et au Modern de s’en éloigner — d’en être éloigné, disent les mauvaises langues.Trésorier de Radio Gazelle, простой порт для Мустафы Зергура, посвященный финансовым вопросам и предварительным заявкам, связанным с белым шевалье, Сусье-де-ла-бонн-управление радио. Les autres font remarquer perfidement qu’il compte dans son Consuil d’administration un avocat radié du barreau pour cauir fréquenté de trop près des infréquentables.

Паскаль Гарнье / Agent002 для «L’Express»

Entre les trois hommes, tous les coups sont permis. Ils s’accusent de vouloir mettre la main sur la radio pour des raisons policies or pour les recettes qu’elle génère.Я настаиваю на ближайших отношениях или предположениях о параллельных действиях, связанных с нарушением закона или репрессивной справедливости. Это освобождает от антисемитизма де л’ун и денонцент идеологического voisinage де л’autre avec les Frères musulmans et Tariq Ramadan. Chacun va au guichet du bureau des Association à la préfecture pour se faire enregistrer comm le «vrai» president. Et l’Etat, qui denis de s’immiscer dans la vie des association, délivre des récépisséscom s’il en pleuvait.

De locaux bloqués en émissions interrompues

Le conflit prend vite une tournure violente.В 2015 году: L’accès au local est bloqué par l’équipe Zergour. «[Le vigile] me précise que, si je reviens le lendemain, des personnes qui ne seront pas en uniforme du service de sécurité seront là pour s’occuper de moi», примечание un huissier, mandaté pour constater l’empêchement d’entrer dans les locaux. En avril, la voltage monte encore d’un cran. Mustapha Zergour et deux de ses proches sont placés en garde à vue dans le cadre d’une enquête sur les comptes de la radio. Prévenu, Otmane Aziz, чтобы получить прибыль для певцов в локальных радиостанциях и «Меттр ле материи в лабиринте».«Камбриолаж», — обвиняют Зергура. Les émissions sont interrompues à plusieurs reprises.

L’impasse est totale. Et les pouvoirs publics détournent pudiquement le due. В июле 2017 года, например, alors que gouvernance de la Radio était déjà opaque, CSA lui a renouvelé pour cinq ans le 98.0. Peur de réveiller des accusations de racisme en supprimant la féquence à la seule radio locale, s’adressant à un public maghrébin et musulman? Manque de moyens ou de volonté pour faire écouter et traduire des programs pour l’essentiel en arabe? Crainte d’ouvrir la porte à plus extrême бис en fermant un canal de diffusion précieux en ces temps agités? Un peu de tout cela, sans doute.

«Le CSA n’a pas mis toute l’énergie à régler le problème. Alors qu’il y en a clairement un lorsque vous ne savez pas qui gère la Radio Sur fond de phénomène de радикализации», сожалеем un observateur averti. В 2008 году CSA s’était fait rappeler à l’ordre par le Conseil d’Etat. Имеется атрибут «Радио Газель во Франции, Магрибе 2», «Национальное сообщение», «Авангард» в административном районе Верхнего Кур. «A l’époque, le Conseil d’Etat a privilégié la diversité et l’ancrage local plutôt que la transparent de gestion, le CSA a retenu la leçon», представляет собой семейство радиофонических арканов.Désormais, le gendarme de l’audiovisuel se réfugie derrière un silent prudent. Tout juste concède-t-il à L’Express qu’après voir approuvé Otmane Aziz в связи с президентом в 2017 году, не разведка и помощник собеседника на Radio Gazelle, dans l’attente de nouvelles decisions de Justice.

Plaintes déposées et imbroglio financier

L’enquête sur les finances de Radio Gazelle declare peut-être les uns et les autres à sortir de leur réserve. Depuis plusieurs mois, la police judiciaire de Marseille tente d’y voir clair dans les comptes de l’association.Plusieurs plaintes onté déposées для détournement de fonds publics. Car l’association vit largement de subventions. В 2016 году, в соответствии с бюджетом 160 000 евро, вы получите 42 000 евро из Фонда радиофонического выражения (FSER) министерства культуры, 6 300 du Conseil régional de Provence и 52 000 помощников. l’emploi, selon les documents que L’Express a pu consulter. В 2017 году, le Conseil départemental des Bouches-du-Rhône lui aussi octroyé une subvention de 9 000 евро.

Rien d’illégal a priori , mais la police vérifie si des flux financiers vers une autre structure, baptisée Gazelle TV, dont les dirigeants sont, en partie, les mêmes que ceux de la radio, n’auraient pas donné lieu à des utilisations à des fins staffles. Et ce alors que l’expert-comptable de l’association a refusé, pour l’instant, de valider les comptes de 2017, faute de pièces justifiant les mouvements d’argent. La multitude de présidents n’arrange rien: en 2016, c’est l’équipe de Mustapha Zergour qui a reçu les 42 000 euro du FSER; l’année suivante, c’est Otmane Aziz qui, fort d’une décision de la Cour d’appel d’Aix-en-Provence, s’est fait connaître com président et a perçu la subvention.

Attentisme

La Police enquête sur une autre anomalie: la radio ne peut toucher plus de 20% de Recettes publicitaires, si elle veut continue à percevoir les 42 000 евро в министерстве культуры. Или, si elle déclare un faible niveau de recttes publicitaires (7 690 евро в 2016 г.), l’ampleur de ses revenus au titre de dons et mécénat (36 800 евро) интрига, Surtout venant de commerçants qu’on think avant tout soucieux de vanter leurs produits à l’antenne. Полиция является донк-антреприза-де-ле-следователь, который проверяет природу стихов и стихов, и выдает их за себя.

Qui le premier osera mettre fin à cette ubuesque? Le CSA peut décider d’un retrait d’autorisation de diffusion, mais il besoin d’éléments judiciaires. La prefecture peut juger que la gestion de l’association est si calamiteuse qu’elle ne peut perdurer, mais il lui faudrait prouver un Trouble à l’ordre public. Enfin, la Justice peut décider de donner suite aux plaintes qui onté déposées.

L’Application L’Express

Pour suivre l’analyse et le décryptage où que vous soyez

Télécharger l’app

Jusqu’ici, chacun s’est réfugié dans l’attentisme.Un choix que regrette le député Саид Ахамада: «Ce n’est pas parce que c’est communautaire que personne ne doit regarder. Au contraire, c’est là qu’est le опасность». «On considère cette Radio Com une zone de non-droit», продюсер из тура Фатимы Орсателли, члена Фонда ислама Франции. Comme si sures espéraient qu’à force de conflits internes, Radio Gazelle tombe d’elle-même. Et leur épargne de réveiller les passions d’une communauté maghrébine-musulmane qui, в среднем от 200 до 300 000 членов, представленных на ярусах жителей деревни.

Добавить комментарий

Ваш адрес email не будет опубликован.
