Распиновка магнитолы киа рио 3: Распиновка разъема магнитолы Kia Rio 3 (QB)

штатная, как снять, как подключить, распиновка

Автовладельцы нередко высказывают претензии к штатному аудиооборудованию Киа Рио 3-го поколения. Основные – невысокое качество звука, короткий перечень опций. Объяснение в том, что традиционная заводская комплектация является простейшей — это максимальное качество для такой цены. В целом же характеристики штатной версии вполне соответствовали своему времени и классу.

Однако за последние годы «родная» магнитола Киа Рио 3 технически устарела из-за несовместимости с электронными носителями. Также созданы мультимедийные центры для современного модельного ряда Киа Рио, адаптированные под заводскую нишу. Их функционал значительно шире «штатного». Поэтому любители качественного звука, высокотехнологичного оборудования выбирают версии проигрывателей с расширенным опционом.

Содержание

1. Штатная магнитола Киа Рио 3
2. Распиновка родной магнитолы Kia Rio 3
3. Демонтаж штатной магнитолы
4. Инструкция
5. Заключение
6. Видео

Штатная магнитола Киа Рио 3

Штатная магнитола Киа Рио 3

Модель штатной магнитолы Киа Рио 3 оборудована проигрывателем форматов CD, MP3, радио, разъемами USB, AUX, Bluetooth. Работает при 14,4 В постоянного тока. Номинальная выходная мощность – по 43 Вт на каждую из четырех колонок. Тип настройки радиоприемника – с фазовой автоматической подстройкой частоты, синтезированный. Антенна имеет среднюю емкость 80 пФ и сопротивление 75 Ом. Диапазон радиочастот канала FM – 87,5~108 МГц/100 кГц, канала АМ – 531~1602кГц/9 кГц.

Интерфейс магнитолы достаточно прост, позволяет быстро освоить управление.

Распиновка родной магнитолы Kia Rio 3

Для коммутации акустического устройства с автопроводкой используются ISO-разъемы, обеспечивающие скорость монтажа. При замене магнитолы старое устройство вынимают из ниши и отстегивают проводку, которую затем подключают к новому оборудованию. Процесс установки, подключения штатного оборудования (независимо от цены, характеристик) не должен вызвать затруднений, поскольку все соединения между собой синхронизированы в пределах одного автопоколения. Установка предполагает подключение устройства к системам автомобиля через соединения ISO согласно распиновке электропроводов штатной магнитолы Киа Рио 3.

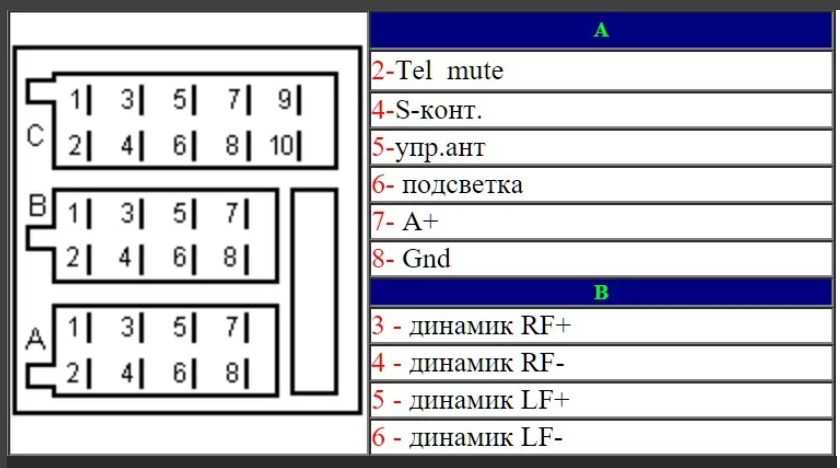

Распиновка родной магнитолы Kia Rio 3

К разъему А подключаются: задний левый динамик (-) в пины 1 и 10, передний левый (-) в пины 2 и 11, передний правый (+) – в 3 и 12, задний правый (-) в пины 4 и 13. Подсветка (-) устанавливается в пины 8 и 17, фиксация – в 9, выносная антенна – в 18.

К разъему В подключаются: дистанционное управление на рулевом колесе (4 пин) и его масса – 17, USB D (-) в 6 и 18 пины, USB/iPod — 7 и его масса – 19, AUX R IN (акустический вход правого канала) – 8, AUX L IN (левого) — 21. Положительная клемма аккумуляторной батареи устанавливается в 12 пин, АСС – в 11, микрофоны (-) – в 10 и 22, частота вращения – в 16 пин, AUX – 20 и масса AUX – 9, заземление питания – 24.

Подключение магнитолы осуществляется согласно описанной схеме. Однако обладателям «свежих» машин, устанавливая стороннее ШГУ, нужно помнить: если автомобиль находится на гарантийном техобслуживании, то при неисправности какого-либо компонента мультимедиа дилер может отказать в гарантии.

Тексты об обслуживании и ремонте Kia Rio 3 в этой рубрике.

Демонтаж штатной магнитолы

Набор съемников панелей салона.

Главное – как снять магнитолу Киа Рио 3 без причинения ущерба. Для аккуратного демонтажа иногда берут пластиковые карты (или набор для демонтажа декоративных элементов салона) и влажные салфетки, чтобы не поцарапать панель.

• Разборку начинают со снятия козырька панели приборов. Сначала опускаем руль вниз до упора. Под козырьком приборной панели появляется зазор. Обеими руками беремся за нижнюю часть панели, подтягиваем на себя. Две нижние клипсы отстегиваются.

  Под козырьком появляется зазор. Обеими руками беремся за нижнюю часть панели, подтягиваем на себя. Затем оборачиваем карты салфетками, чтобы подсовывать под козырек.

• Затем оборачиваем карты салфетками, подсовываем под козырек, аккуратно поддеваем. Удобнее начать с правого края. Клипсы отходят. Тянем козырек на себя и немного вверх, но несильно, поскольку в нем установлена кнопка Trip, от которой нужно отключить фишку с очень коротким проводом. В случае сильного рывка провод может оторваться. Как только козырек отошел, отсоединяем провод, убираем козырек.

  Аккуратно поддеваем козырек. Удобнее начать с правого края. Клипсы отходят. Тянем козырек на себя и немного вверх, но несильно, поскольку в нем установлена кнопка Trip, от которой нужно отключить фишку с очень коротким проводом.

• Далее снимаем рамку. Приступать лучше слева сверху, идти вниз против часовой стрелки. Поддеваем края, пока не «отщелкнутся» клипсы. В верхней части – твердые пазы, а не мягкие клипсы, поэтому вынимаем рамку из них в последнюю очередь.

  Снимать рамку лучше слева сверху и идти вниз против часовой стрелки.

• Откручиваем 4 болта, фиксирующие головное устройство Киа Рио 3, вытягиваем его. Отключаем кабель антенны и 2 штекера.

  Откручиваем 4 болта, фиксирующие головное устройство Киа Рио 3, вытягиваем его. Отключаем кабель антенны и 2 штекера.

При замене штатной магнитолы Kia Rio 3 на более «продвинутую» (2 Дин или ММС) может потребоваться увеличение посадочного пространства, применение рамок-переходников (уточнить при покупке). К перечню опций дорогих или среднеценовых акустических устройств относятся спутниковая навигация, русскоязычное меню, поддержка всех мультимедийных форматов, дистанционное управление, интернет посредством 3G-модема или симкарты, выносная антенна, сенсорный экран и штатное подключение периферийных девайсов.

Замена штатной магнитолы Kia Rio 3 на головное устройство.

Регламент технического обслуживания Kia Rio 3 с артикулами расходников подробно описан в этом материале.

Инструкция

Ссылка.

Заключение

Специалисты компании по максимуму облегчили самостоятельную установку штатной магнитолы Киа Рио 3, обеспечив автомобиль стандартными ISO-разъемами, ясной распиновкой контактов. Доступные магнитолы для Kia Rio 3 очень разнятся по цене, характеристикам. При замене акустической системы необходимо помнить, как снять старое устройство, а при выборе нового руководствоваться годом выпуска авто, поскольку для каждого поколения выпущены свои модели магнитолы (иначе придется воспользоваться рамкой и переходниками).

Видео

Замена штатной магнитолы «Киа Рио 3» – снятие и установка

Предустановленное аудиоборудование на автомобилях южнокорейского концерна может не удовлетворять владельца качеством звука. Замена штатной магнитолы в машине «Киа Рио 3» производится как в сервисном центре, так и самостоятельно, автолюбителю достаточно обладать базовыми навыками.

Содержание статьи:

Комплектация магнитол в «Киа Рио 3»

Акустическая система от производителя предлагает малое количество опций и не поддерживает современные электронные носители, поэтому автовладелец задумывается о том, чтобы снять штатную магнитолу и установить что-то новое. Мультимедийные центры значительно расширяют горизонт возможностей, штатная же для работы требует напряжение в 14,4 В и оборудована:

• разъемами AUX/USB;
• радиоприемником FM/AM;
• проигрывателем компакт-дисков;
• MP3-воспроизведением;
• Bluetooth-адаптером.

Также акустика включает четыре колонки и антенну.

Распиновка штатной магнитолы Kia Rio 3

В руководстве пользователя можно ознакомиться с рекомендациями производителя, помогающими осуществить монтаж акустической системы. Для коммутации автоконцерн изготовил ISO-разъемы, которые требуется отстегнуть, чтобы установить новое устройство. Замена штатной магнитолы в «Киа Рио 3» предусматривает демонтаж старой. Для установки необходимо подключить новый девайс к системам машины согласно распиновке электропроводки.

В пины разъема А подключаются:

• 1 и 10 — задняя левая колонка;
• 2 и 11 — передняя левая;
• 3 и 12 — передняя правая;
• 4 и 13 — задняя правая;
• 8 и 17 — подсветка;
• 9 — фиксация;
• 18 — выносная антенна.

В пины разъема В устанавливают:

• 4 и 17 — дистанционное управление с рулевого колеса;
• 6 и 18 — USB D;
• 7 и 19 — USB/iPod;
• 8 и 21 — AUX R/L IN;
• 9 и 20 — AUX;
• 10 и 22 — микрофоны;
• 11 — ACC;
• 12 — положительная клемма аккумулятора;
• 16 — частота вращения;
• 24 — заземление.

Нужно аккуратно снять магнитолу и затем провести подключение нового устройства по предложенной схеме. Если авто находится на гарантии дилера, подобное дооснащение стоит поручить специализированному сервисному центру, потому что самостоятельная установка может привести к утрате подобных обязательств.

Снятие штатной автомагнитолы

Каждый автовладелец, решивший самостоятельно тюнинговать машину, хочет провести процедуру без неприятных последствий. Чтобы снять аудиоцентр, применяют специальные инструменты для демонтажа обшивки или пластиковые карты. Не оставить царапин на панели помогают влажные салфетки из нетканого материала.

Процесс происходит следующим образом:

1. Опускают рулевое колесо до упора вниз, пока не возникнет щель.
2. Снимают козырек приборки, взявшись рукой за низ и потянув на себя.
3. Пластиковую карту, подходящий инструмент оборачивают салфеткой, подсовывают, чтобы отстегнуть нижние клипсы.
4. Когда элемент отошел, отключают кабель и убирают его.
5. Чтобы снять рамку магнитолы на «Киа Рио 3», начинают с левого края и, направляясь по часовой стрелке, аккуратно поддевают края, чтобы отстегнуть сдерживающие детали. Верх зафиксирован в твердых пазах, им занимаются в последнюю очередь.
6. Удаляют крепежные болты, удерживающие головное устройство, отключают антенну и штекеры.

Чтобы снять штатную магнитолу «Киа Рио 3» и заменить ее более продвинутой версией, много времени не требуется. Для некоторых мультимедиацентров нужно обеспечить дополнительное пространство или произвести установку рамок-переходников. Наличие таких деталей следует уточнить у продавца во время покупки гаджета на замену.

Подключение нового оборудования

Закончив снятие магнитолы «Киа Рио 3», выполняют распиновку подготовленного оборудования согласно предложенной схеме. После этого помещают девайс на место и проводят сборку по той же инструкции в обратном порядке.

Специалисты автоконцерна предусмотрели максимально простую процедуру, оснастив машину ISO-разъемами.

Установка мультимедийной системы

Многие автовладельцы желают получить не просто аналогичную акустику, а целый мультимедиацентр. Замена штатной магнитолы «Киа Рио 3 Лайн» на подобное устройство возможна и требует соблюдения той же самой инструкции. С особенным вниманием нужно отнестись к разъемам, подключая их к соответствующим гнездам.

Прежде чем завершать монтаж, нужно проверить систему на работоспособность. Закончив с клеммами, переходят к дополнительному оборудованию:

• протягивают проводку от камеры заднего вида;
• размещают антенны GPS/4G;
• подключают сабвуфер или мониторы и другое.

Процедура стандартная, так что если был опыт, и получилось снять штатную магнитолу в машине «Киа Рио 2», то и с 3-й генерацией не возникнет сложностей.

Продвинутые гаджеты (2 -ДИН, ММС), к примеру, «Пионер», обеспечивают водителя спутниковой навигацией, поддерживают сенсорный экран с русскоязычным интерфейсом, способны прочесть любой мультимедийный формат. Они взаимодействуют с роутерами, комплектуются выносными антеннами и допускают подключение периферийных устройств.

Поменять акустическую систему получится, не потратив слишком много времени, а выбор подходящего варианта упрощается за счет того, что на рынке большое количество подходящих магнитол, представленных в разном диапазоне цен и имеющих различные характеристики. Главное — уделить внимание соответствию между годом выпуска автомобиля и оборудованием. У 2-го и 3-го поколения «Киа Рио» свои модели мультимедиацентров.

Kia Rio (2011-2017) Схема распиновки головного устройства MP3/CD @ pinoutguide.com

Kia Rio (2011-2017) Схема распиновки головного устройства MP3/CD @ pinoutguide.com

распиновки > Головные устройства автомобильной аудиосистемы KIA и Hyundai OEM > Распиновка Киа Рио

p/n 96170-1W750CA, модель AM110IHEE

Распиновка должна соответствовать 1 устройств/моделей. Нажмите, чтобы просмотреть>



Пин	Описание клеммы	Состояние	Заданное условие
А1	Громкоговоритель задний левый+	Необходимо подключение к автомобилю	Аналоговый выход
А2	Громкоговоритель передний левый+	Необходимо подключение к автомобилю	Аналоговый выход
А3	Громкоговоритель передний правый+	Необходимо подключение к автомобилю	Аналоговый выход
А4	Громкоговоритель задний правый+	Необходимо подключение к автомобилю	Аналоговый выход
А5	—
А6	—
А7	—
А8	Реостат от автомобиля +	Необходимо подключение к автомобилю
А9	ILL DIM ОТМЕНА	Необходимо подключение к автомобилю
А10	Громкоговоритель задний левый-	Необходимо подключение к автомобилю	Аналоговый выход
А11	Громкоговоритель передний левый-	Необходимо подключение к автомобилю	Аналоговый выход
А12	Громкоговоритель передний правый-	Необходимо подключение к автомобилю	Аналоговый выход
А13	Громкоговоритель задний правый-	Необходимо подключение к автомобилю	Аналоговый выход
А14	—
А15	—
А16	—
А17	Реостат от автомобиля —	Необходимо подключение к автомобилю
А18	Удаленный источник питания для антенны	В соотв. с	9В ~ 18В
В1	—
В2	—
В3	—
В4	Пульт дистанционного управления на рулевом колесе	Переключатель рулевого колеса нажат	0,5 В ~ 3 В
В5	—
В6	USB D+	USB-устройство вставлено	3,2 В ~ 3,45
В7	Питание USB/iPod	Устройство USB/iPod вставлено	4,9 В ~ 5,1 В
В8	Правый звуковой сигнал AUX	Внешнее вспомогательное устройство воспроизводит звук (Во время использования разъема Aux)	Выводится сигнал, синхронизированный со звуком
В9	Опорное заземление AUX	Всегда	Ниже 1 Ом
В10	Bluetooth MIC+	Ввод голосового сигнала через микрофон	Сигнал, синхронизированный с голосовыми данными через микрофон
В11	Аксессуар	Включение двигателя (ACC)	11 ~ 14 В
В12	Аккумулятор	Всегда	11 ~ 14 В
В13	—
В14	—
В15	—
В16	Сигнал датчика скорости	Включение двигателя (IGN), автомобиль движется медленно	Прибл. Генерация импульсов уровня 5 В
В17	Пульт дистанционного управления на руле Gnd	Всегда	Ниже 1 Ом
В18	USB D-	USB-устройство вставлено	3,2 В ~ 3,45
В19	Линия обнаружения iPod	Устройство iPod вставлено	ЗЕМЛЯ
В20	Обнаружение входного сигнала AUX	Вспомогательное устройство вставлено	0 В (низкий уровень) → 5 В (высокий уровень)
В21	Левый звуковой сигнал AUX	Внешнее вспомогательное устройство воспроизводит звук (Во время использования разъема Aux)	Выводится сигнал, синхронизированный со звуком
В22	Микрофон Bluetooth-	Ввод голосового сигнала через микрофон	Сигнал, синхронизированный с голосовыми данными через микрофон
В23	—
В24	Земля	Всегда	Ниже 1 Ом



24-контактный разъем B головного устройства Kia

на головном устройстве (разъем B)

Статус распиновки: +0 -0

1 Совместимые модели

НЕТ Самодельные устройства

1 Источник(и) информации

• Kia Rio: Audio Unit

Kia Rio (2011-2017) Визуальная распиновка головного устройства MP3/CD:

нажмите, чтобы увеличить

Copyright © 2000-2022 команда pinouts. ru, кроме изображений, загруженных пользователем.
Никакая часть этой веб-страницы не может быть воспроизведена в любой форме без видимой ссылки на pinouts.ru.
Были предприняты усилия для обеспечения правильности этой страницы, но ответственность за проверку правильности данных для своего приложения лежит на пользователе.

2009 схема проводки стерео автомобиля Киа Рио

1. Все марки
›
2. Схемы подключения магнитолы Киа

Вопрос: Где найти схему подключения магнитолы Киа Рио 2009 года? Как найти схему подключения автомобильной магнитолы Киа Рио 2009 года?

Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Kia Rio, фанатиком Kia Rio или начинающим энтузиастом Kia Rio, схема подключения автомобильной стереосистемы Kia Rio просто необходима. Одной из самых трудоемких задач при установке автомагнитолы является определение правильных проводов. Если вы хотите узнать, как заменить радио в вашем автомобиле 2009 г.Kia Rio или выясните, почему ваше автомобильное радио перестало работать, схема подключения радиоприемника Kia Rio 2009 года может сэкономить вам много времени. Зная, что делает каждый провод автомобильного радиоприемника в жгуте проводов радиоприемника Kia Rio 2009 года, вы избавитесь от догадок, связанных с заменой автомобильного радиоприемника или ремонтом автомобильной стереосистемы. На нашей схеме подключения магнитолы Киа Рио 2009 года показаны все цвета проводов радиоприемника и их назначение.

Содержание

• 2009 Kia Rio Схема подключения магнитолы
• Руководство по подключению динамиков Kia Rio 2009 г.
• Kia Rio 2009 Размер и расположение динамиков
• Вопросы и ответы
• Пожертвовать
• Заключение

Зная цвета проводов радиоприемника Kia Rio 2009 года, вы легко сможете заменить автомобильную стереосистему. Наше руководство по подключению радиоприемника Kia Rio 2009 года покажет вам, как подключить провода автомобильного радиоприемника, и поможет вам, когда провода вашего автомобильного радиоприемника не работают. Он также показывает провод автомобильного радиоприемника к аккумулятору, какой провод положительный, что такое провод подсветки автомобильного радиоприемника и многое другое.

Заявка	Цвет радиопровода
Провод аккумулятора автомобильного радиоприемника (постоянная мощность 12 В+)	Красный
Провод для автомобильного радиоприемника (коммутируемое питание 12 В+)	Зеленый
Провод заземления автомобильного радиоприемника	Черный
Используйте жгут проводов автомобильного радиоприемника и комплект приборной панели автомобильного радиоприемника для простой установки !
Провод подсветки автомагнитолы	Желтый
Провод диммера автомобильной стереосистемы	Черный/оранжевый
Триггерный провод антенны автомобильного радиоприемника	Розовый
Провод включения усилителя автомобильного радиоприемника	Синий
Провод отключения звука автомобильного радиоприемника	Н/Д
Расположение усилителя автомобильного радиоприемника	За левой обшивкой багажника
Используйте жгут проводов для интеграции усилителей 9От 0008 до Подключите заводской усилитель к вторичному радиоприемнику.

Зная цвета проводов динамиков Kia Rio 2009 года, можно легко заменить автомобильную стереосистему. Наше руководство по проводке динамиков Kia Rio 2009 года покажет вам, как подключить провода автомобильных динамиков, и поможет вам, когда провод автомобильного динамика не работает. Он также показывает, какой провод автомобильного динамика использовать, какой провод автомобильного динамика положительный и многое другое. Найдите свой провод динамика Kia Rio 2009 года ниже!

Заявка	Размер лампы
Положительный провод переднего центрального динамика (+)	Н/Д
Минусовой провод переднего центрального динамика (-)	Н/Д
Обновите центральные динамики , чтобы получить потрясающий звук !
Положительный провод левого переднего высокочастотного динамика (+)	Н/Д
Минусовой провод левого переднего высокочастотного динамика (-)	Н/Д
Положительный провод правого переднего высокочастотного динамика (+)	Н/Д
Минусовой провод правого переднего динамика высоких частот (-)	Н/Д
Обновите свои твитеры , чтобы получить более чистых высоких частот!
Положительный провод левого переднего динамика (+)	Белый
Минусовой провод левого переднего динамика (-)	Коричневый
Положительный провод правого переднего динамика (+)	Красный
Минусовой провод правого переднего динамика (-)	Синий
Используйте жгут проводов динамика для легкой установки динамика !
Положительный провод (+) левого заднего высокочастотного динамика	Н/Д
Отрицательный провод левого заднего высокочастотного динамика (-)	Н/Д
Положительный провод правого заднего высокочастотного динамика (+)	Н/Д
Минусовой провод правого заднего высокочастотного динамика (-)	Н/Д
Обновите свои твитеры , чтобы получить более чистых высоких частот!
Положительный провод левого заднего динамика (+)	Черный
Минусовой провод левого заднего динамика (-)	Желтый
Положительный провод правого заднего динамика (+)	Зеленый
Минусовой провод правого заднего динамика (-)	Оранжевый
Обновите свой Сабвуфер за более глубокие низы!
Сабвуфер 1 Положительный провод (+)	Зеленый
Сабвуфер 1 Минусовой провод (-)	Оранжевый
Сабвуфер 2 Положительный провод (+)	Синий
Сабвуфер 2 Минусовой провод (-)	Красный

Знание размеров динамиков Kia Rio 2009 года упрощает установку новых автомобильных динамиков. Наш гид по размерам динамиков Kia Rio 2009 года показывает вам точные размеры и то, какой динамик подходит для вашего автомобиля. Он также показывает, где находится ваш 2009 год.Динамики Киа Рио расположены. Ниже вы найдете размер и расположение динамиков Kia Rio 2009 года!

Приложение	Размер лампы
Размер переднего центрального динамика	Н/Д
Глубина переднего центрального динамика	Н/Д
Расположение переднего центрального динамика	Н/Д
Обновите центральные динамики , чтобы получить потрясающий звук !
Размер переднего твитера	1-дюймовые твитеры
Глубина переднего твитера	Н/Д
Расположение переднего твитера	Н/Д
Обновите свои твитеры , чтобы получить более чистых высоких частот!
Размер переднего динамика	6,5-дюймовые динамики
Глубина переднего динамика	3″
Расположение переднего динамика	Передние двери
Используйте жгут проводов динамика для легкой установки динамика !
Размер заднего твитера	Н/Д
Глубина заднего твитера	Н/Д
Расположение заднего высокочастотного динамика	Н/Д
Используйте жгут проводов динамика для легкой установки динамика !
Размер заднего динамика	Динамики 6″ x 8″
Глубина заднего динамика	2″
Расположение заднего динамика	Задние двери
Обновите свой сабвуфер , чтобы получить более глубоких басов!
Размер автомобильного сабвуфера	Н/Д
Глубина автомобильного сабвуфера	Н/Д
Расположение динамика автомобильного сабвуфера	Н/Д

Вопросы и ответы

У вас есть вопросы по установке магнитолы Kia Rio 2009? Пожалуйста, не стесняйтесь опубликовать его внизу этой страницы.
