Распиновка разъемов питания компьютера | 2 Схемы

Приводим справочные данные на цветовую маркировку и расположение проводов в гнёздах и штекерах ПК. Распиновка и подключение проводов блока питания и других основных модулей компьютера должно быть проведено аккуратно и безошибочно, чтоб не допустить замыкания при работе. Выясним, какое напряжение подается и на какие провода. Если нужны остальные гнёзда — читайте полный справочник по ПК разъёмам

Цветовая маркировка

В обычных БП ПК используется 9 цветов, обозначающих роль проводов:

  • Черный — общий провод, он же заземление или GND
  • Белый — напряжение -5V
  • Синий — напряжение -12V
  • Желтый — подает +12V
  • Красный — подает +5V
  • Оранжевый — подает +3.3V
  • Зеленый — отвечает за включение (PS-ON)
  • Серый — POWER-OK (POWERGOOD)
  • Фиолетовый — дежурное питание 5VSB

Все разъёмы компьютера — название и фото

Всего при работе БП используется 8 типов разъемов, их вид и названия представлены на фото. Чтобы включился блок питания AT-ATX — надо замкнуть GND и PWR SW коннекторы. Он будет работать до тех пор, пока они замкнуты.Если используете его отдельно — ставьте на эти контакты кнопку.

Распиновка проводов разъема блока питания

Распиновка на разъем питания жесткого диска sata и esata

Схема распиновки контактов питания видеокарты

Как получить другое напряжение с БП

ПОЛОЖИТЕЛЬНОЕ НОЛЬ РАЗНОСТЬ
+12 +12
+5 -5 +10
+12 +3.3 +8.7
+3.3 -5 +8.3
+12 +5 +7
+5 +5
+3.3 +3.3
+5 +3.3 +1.7

Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое БП выдавать не способен. В этих случаях приходится извращаться. Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8.7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Для удобства, все возможные комбинации приведены в таблице.

распиновка разъема и их назначение

В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.

Содержание:

  1. Особенности
  2. Коннекторы БП
  3. Маркировка для проводов БП
    1. Коннектор мат. платы
    2. Molex коннекторы
    3. SATA коннекторы
    4. Коннекторы для графической карты
    5. Коннекторы для процессора
    6. Другие коннекторы
  4. В завершении

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного - кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря "большей прожорливости" в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

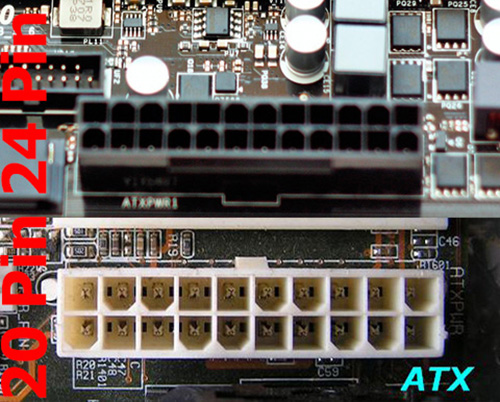

Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD - SATA HDD).

Совет! Подключить современный жесткий диск можно и через molex, однако подключение через SATA и molex одновременно не рекомендуется, так как HDD может не выдержать нагрузки и сгореть.

Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров.

Маркировка для проводов БП

Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.

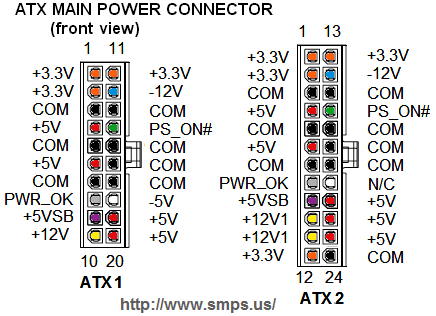

Коннектор мат. платы

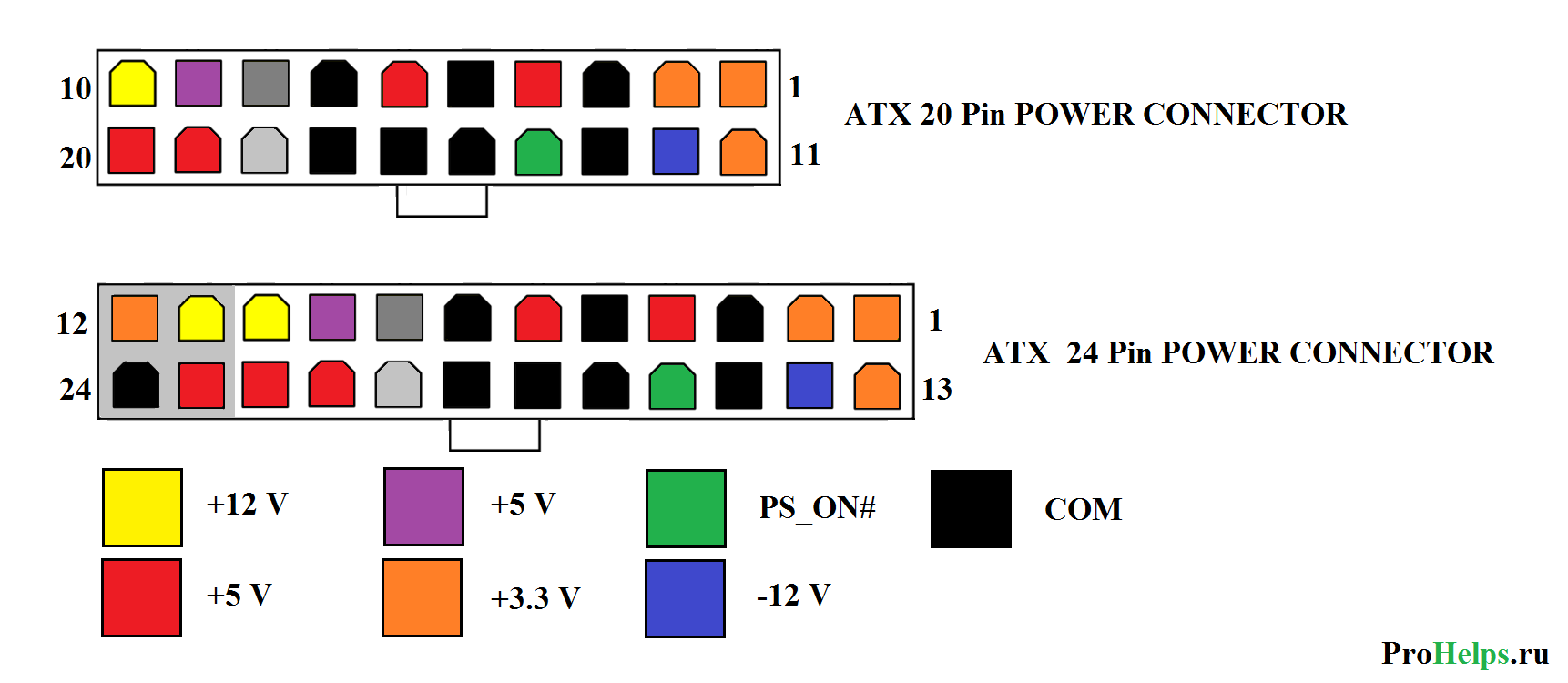

Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.

Коннектор материнской платы

№ Pin

Значение

Цвет

№ Pin

Значение

1

3.3 V

Оранжевый

13

3.3 V/ +3.3 V sense

2

3.3 V

Оранжевый

14

-12 V

3

GND

Черный

15

GND

4

+5 V

Красный

16

Power ON/ PC ON

5

GND

Черный

17

GND

6

+5 V

Красный

18

GND

7

GND

Черный

19

GND

8

Power Good

Серый

20

-5 V

9

5VSB (дежурный режим +5 V)

Фиолетовый

21

+5 V

10

+12 V

Желтый

22

+5 V

11

+12 V

Желтый

23

+5 V

12

3.3 V

Оранжевый

24

GND

GND - земля;

Контакты 8, 13, 16 - сигналы управления;

Контакт 13 имеет сразу 2 провода, один из них это отвод. Эти два провода меньшего сечения.

Таблица является универсальной и подходит для всех материнских плат ATX форм фактора.

Совет! Замкнув контакты 15 и 16 или 16 и любой черный GND, можно запустить БП без подключения материнской платы.

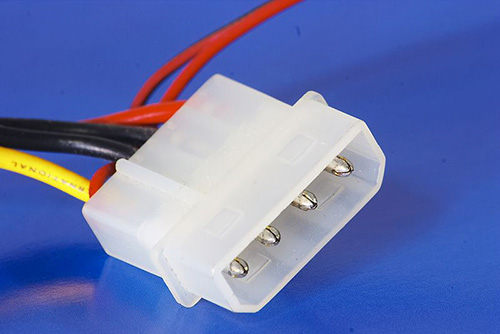

Molex коннекторы

Устаревший, но не канувший в историю 4 Pin коннектор PATA представляет собой универсальный продукт. Если отсутствует нужный разъем, то molex + переходник 4 Pin - 6 Pin позволит записать видеокарту. А molex + переходник 4 Pin - 3 Pin позволит подключить еще один куллер в системном блоке.

Почему он универсальный? Потому как на контактах используется "востребованное" напряжение.

Распиновка контактов коннектора molex такая.

Разъем питания жесткого диска HDD IDE (ATA) - Molex

№ Pin

Цвет

Значение

1

Желтый

+12 V

2

Черный

GND

3

Черный

GND

4

Красный

+5 V

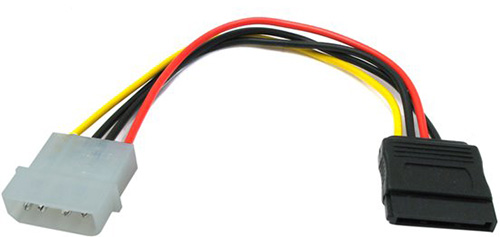

Также, с помощью molex разъема к блоку питания может подключаться несколько устройств, компонентов, разветвителей, переходников, но ограниченных в количестве мощностью БП и системой охлаждения в корпусе ПК. С помощью разветвителей, можно получить из одного - два или три molex разъема.

SATA коннекторы

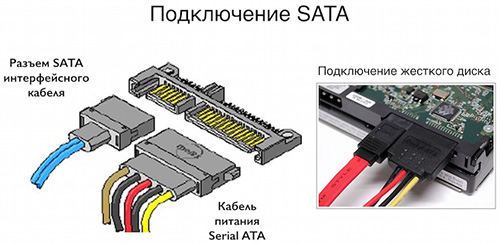

Подключение по SATA в основном используется в жестких дисках и приводах оптических дисков для питания и передачи информации. Питание подается на контакты 15 Pin коннектора, с помощью пяти проводов. Отсюда и пошла молва, что SATA - 5 Pin, хотя это неправильное утверждение.

Распиновка представлена в таблице.

SATA

№ Pin

Цвет

Значение

1

Оранжевый

+3.3 V

2

Оранжевый

+3.3 V

3

Оранжевый

+3.3 V

4

Черный

GND

5

Черный

GND

6

Черный

GND

7

Красный

+5 V

8

Красный

+5 V

9

Красный

+5 V

10

Черный

GND

11

Черный / Серый

GND - Сигнальный

12

Черный

GND

13

Желтый

+12 V

14

Желтый

+12 V

15

Желтый

+12 V

Указанная в таблице распиновка относится к предустановленным SATA коннекторам питания, потому как в ней есть серый сигнальный провод и оранжевый, с напряжением в 3.3 V. Данный тип проводов необходим для правильной работы RAID-массивов (объединение нескольких физических дисков в один логический элемент) и замены винчестеров "на горячую" (при включенной машине, для включения - сперва интерфейс, затем питание, для выключения - сперва питание, затем интерфейс).

Кстати, современные винчестеры, питающиеся от разъема SATA, могут быть запитаны и от 4 Pin PATA. В жестких дисках есть преобразователи напряжения, поэтому через переходник PATA (в уме molex) - SATA можно без проблем запитать HDD, если SATA отсутствуют или закончились в БП.

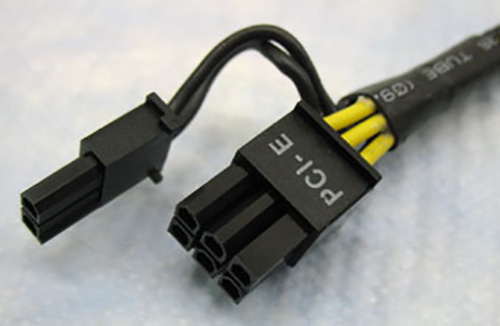

Коннекторы для графической карты

Современные БП наличествуют 6-ти и 8-ми Pin коннекторами для подключения графических карт. Как уже оговаривалось ранее, еще 2 контакта нужно для дополнительного питания мощной видеокарты.

Видеокарта получает питание от шины PCI-E, мощностью до 75 Ватт. Если видеокарта у вас игровая, аля GeForce GTX 1050 Ti, то ей необходима дополнительная мощность (в данном случае выделен один разъем на 6 Pin).

6-ти пиновые коннекторы добавляют к видеокартам мощность в 75 Ватт.

8-ми пиновые - в 150 Ватт.

Графические монстры игровой индустрии, дизайна, рендеринга и майнинга могут задействовать сразу 6 и 8 пиновые разъемы, что в сумме даст мощность для одной видеокарты в 300 Ватт.

Вот вам факт! В видеокарте GeForce GTX 1080 Ti задействовано два дополнительных коннектора питания 8+8 Pin. Сколько под нее выделяется мощности, можете посчитать сами.

Коннектор 6 Pin PCI-E

№ Pin

Цвет

Значение

1

Желтый

+12 V

2

Желтый

+12 V

3

Желтый

+12 V

4

Черный

GND

5

Черный

GND

6

Черный

GND

Коннектор 8 Pin PCI-E

№ Pin

Цвет

Значение

1

Желтый

+12 V

2

Желтый

+12 V

3

Желтый

+12 V

4

Черный

GND

5

Черный

GND

6

Черный

GND

7

Черный

GND

8

Черный

GND

Подобные видеокарты требуют более мощных БП. Также нужно учитывать, что при подключении нескольких графических карт на одинаковом графическом чипе посредством SLI (технология NVIDIA) или CrossFire (технология AMD), увеличивается теплоотдача, которую необходимо регулировать дополнительным охлаждением в корпусе. На охлаждение потребуются дополнительные мощности БП.

В некоторых моделях БП (может указываться в инструкции или написано на упаковке) линии подачи напряжения +12V могут быть раздельными.

Восьми пиновые коннекторы еще используются в подключении дополнительного питания к центральному процессору. Однако 8 Pin для видеокарты и 8 Pin для процессора отличаются друг от друга форм-фактором и распиновкой, хотя кажутся, что похожи друг на друга.

Важно! Если питание для графической карты не поступает по дополнительному шести или восьми Pin коннектору (не подключено или перестало работать), видеокарта может отказать запускаться на компьютере или же не запуститься сам ПК.

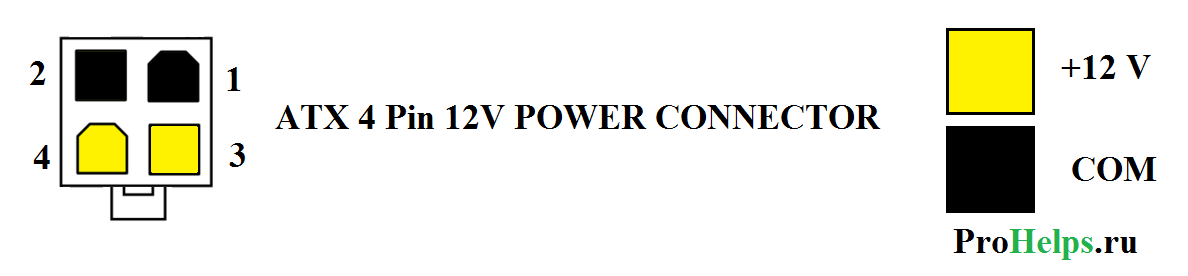

Коннекторы для процессора

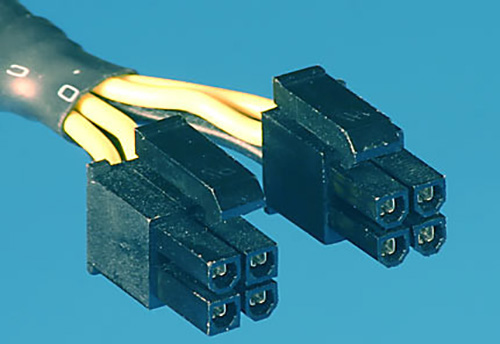

Для дополнительного питания центрального процессора (ЦП) различают 4 Pin и 8 Pin коннекторы. Какой использовать, зависит от мощности ЦП (и от разъема соответственно). 4 Pin для среднего класса, 8 - для требовательных.

В блоках питания данные коннекторы могут присутствовать:

  • два сразу;
  • один из них;
  • один разборной восьмипиновый, состоящий из двух четырехпиновых.

Повышенное питание в основном требуется для многоядерного ЦП и для его разгона.

Коннектор ЦП 4 Pin

№ Pin

Цвет

Значение

1

Черный

GND

2

Черный

GND

3

Желтый

+12 V

4

Желтый

+12 V

Коннектор ЦП 8 Pin

№ Pin

Цвет

Значение

1

Черный

GND

2

Черный

GND

3

Черный

GND

4

Черный

GND

5

Желтый

+12 V

6

Желтый

+12 V

7

Желтый

+12 V

8

Желтый

+12 V

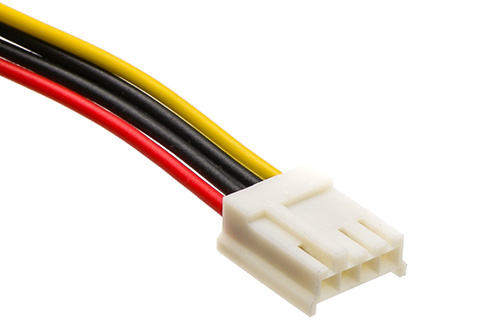

Другие коннекторы

К другим коннекторам в основном можно отнести старый 4 Pin флоппи и 3-4 пиновые коннекторы для кулеров.

Флоппи коннектор в основном не предусмотрен в комплектации современного БП, однако приведем таблицу его распиновки. Чисто на всякий случай.

FLOPPY 4 Pin

№ Pin

Цвет

Значение

1

Красный

+5 V

2

Черный

GND

3

Черный

GND

4

Желтый

+12 V

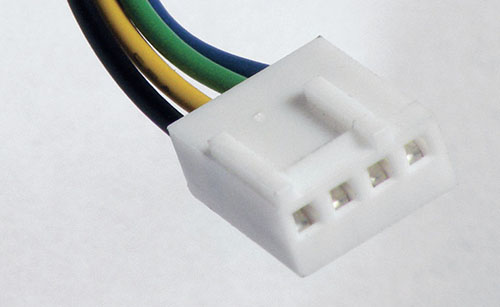

3-4 Pin коннекторы - неумирающая классика. Охлаждение в мощных стационарных ПК было, есть, и будет. В корпусе для ПК может быть довольно много мест под кулера, поэтому без переходников не обойтись.

Также, на материнке должен присутствовать как минимум один разъем под питание кулера (CPU FAN), которым обычно запитывается кулер для ЦП. В современных материнских платах, таких разъемов обычно около 4.

Пройдемся по распиновке коннекторов кулеров в БП. Существует 2 варианта для 4 Pin и один для 3 Pin.

Кулер, вариант 1 - 4 Pin

№ Pin

Цвет

Значение

1

Черный

GND

2

Желтый

+12 V

3

Зеленый

Сигнал тахометра

4

Синий

PWM (ШИМ)

Кулер, вариант 2 - 4 Pin

1

Черный

GND

2

Красный

+12 V

3

Желтый

Сигнал тахометра

4

Синий

PWM (ШИМ)

Коннектор кулера 3 Pin

1

Черный

GND

2

Красный

+12 V

3

Желтый

Сигнал тахометра

Существует и старый двухпиновый вариант (земля - питание), но сейчас такой вариант практически изжил себя.

Пройдемся по указанным в таблице. Коннектор 3 Pin подает питание и вращается на максимальных оборотах, желтый провод выступает в роли тахометра и выводит информацию о количестве оборотов в минуту.

Коннектор 4 Pin имеет те же свойства, что и 3 Pin плюс 4 провод ШИМ, который позволяет программно управлять количеством оборотов подключенного кулера.

Если у вас 4 Pin кулер, но 3 Pin разъем, вы смело можете подключаться. Кулер заработает, просто не сможете управлять количеством оборотов.

В завершении

При сборке или модернизации ПК всегда учитывайте совместную потребляемую мощность ваших комплектующих. Она не должна превышать мощность БП. Перегрузка БП может привести к сбою в работе машины, ее зависаниям, ошибкам "синего экрана" Windows (или аналогам в других ОС), непредвиденным перезагрузкам, повреждению БП.

Если вы собираете компьютер, смотрите на несколько лет вперед, учитывайте возможные модернизации и исходя из этого выбирайте соответствующий БП.

Не лишним будет напомнить, что любое нарушение целостности корпуса БП (например замена его вентилятора) и перепайка проводов, лишают вас гарантии. При самостоятельном выявлении неисправностей с БП или материнской платы, для замера мощности и напряжения используйте только качественные электроприборы.

БП компьютера – цвета проводов, напряжение на разъемах

Из блока питания компьютера выходит толстый жгут проводов разного цвета и на первый взгляд, кажется, что разобраться с распиновкой разъемов невозможно.

Жгут цветных проводов, выходящих из Блока питания компьютера

Но если знать правила цветовой маркировки проводов, выходящих из блока питания, то станет понятно, что означает цвет каждого провода, какое напряжение на нем присутствует и к каким узлам компьютера провода подключаются.

Цветовая распиновка разъемов БП компьютера

В современных компьютерах применяются Блоки питания АТХ, а для подачи напряжения на материнскую плату используется 20 или 24 контактный разъём. 20 контактный разъем питания использовался при переходе со стандарта АТ на АТХ. С появлением на материнских платах шины PCI-Express, на Блоки питания стали устанавливать 24 контактные разъемы.

20 контактный разъем отличается от 24 контактного разъема отсутствием контактов с номерами 11, 12, 23 и 24. На эти контакты в 24 контактном разъеме подается продублированное уже имеющееся на других контактах напряжение.

Разъем 24 pin

Контакт 20 (белый провод) ранее служил для подачи −5 В в источниках питания компьютеров ATX версий до 1.2. В настоящее время это напряжение для работы материнской платы не требуется, поэтому в современных источниках питания не формируется и контакт 20, как правило, свободный.

Иногда блоки питания комплектуются универсальным разъемом для подключения к материнской плате. Разъем состоит из двух. Один является двадцати контактным, а второй – четырехконтактный (с номерами контактов 11, 12, 23 и 24), который можно пристегнут к двадцати контактному разъему и, получится уже 24 контактный.

Разъем 20-24 pin

Так что если будете менять материнскую плату, для подключения которой нужен не 20, а 24 контактный разъем, то стоит обратить внимание, вполне возможно подойдет и старый блок питания, если в его наборе разъемов есть универсальный 20+4 контактный.

В современных Блоках питания АТХ, для подачи напряжения +12 В бывают еще вспомогательные 4, 6 и 8 контактные разъемы. Они служат для подачи дополнительного питающего напряжения на процессор и видеокарту.

Разъем 4-6 pin

Как видно на фото, питающий проводник +12 В имеет желтый цвет с черной долевой полосой.

Цветовая маркировка проводов Блока питания компьютера, разъем sata pin.

Для питания жестких и SSD дисков в настоящее время применяется разъем типа Serial ATA. Напряжения и номера контактов показаны на фотографии.

Морально устаревшие разъемы БП

Этот 4 контактный разъем ранее устанавливался в БП для питания флоппи-дисковода, предназначенного для чтения и записи с 3,5 дюймовых дискет. В настоящее время можно встретить только в старых моделях компьютеров.

Разъем 4 pin a

В современные компьютеры дисководы Floppy disk не устанавливаются, так как они морально устарели.

Разъем 4 pin

Четырехконтактный разъем на фото, является самым долго применяемым, но уже морально устарел. Он служил для подачи питающего напряжения +5 и +12 В на съемные устройства, винчестеры, дисководы. В настоящее время вместо него в БП устанавливается разъем типа Serial ATA.

Системные блоки первых персональных компьютеров комплектовались Блоками питания типа АТ. К материнской плате подходил один разъем, состоящий из двух половинок. Его надо было вставлять таким образом, чтобы черные провода были рядом. Питающее напряжение в эти Блоки питания подавалось через выключатель, который устанавливался на лицевой панели системного блока. Тем не менее, по выводу PG, сигналом с материнской платы имелась возможность включать и выключать Блок питания.

Разъем 12 pin

В настоящее время Блоки питания АТ практически вышли из эксплуатации, однако их с успехом можно использовать для питания любых других устройств, например, для питания ноутбука от сети, в случае выхода из строя его штатного блока питания, запитать паяльник на 12 В, или низковольтные лампочки, светодиодные ленты и многое другое. Главное не забывать, что Блок питания АТ, как и любой импульсный блок питания, не допускается включать в сеть без внешней нагрузки.

Справочная таблица цветовой маркировки,
величины напряжений и размаха пульсаций на разъемах БП

Провода одного цвета, выходящие из блока питания компьютера, припаяны внутри к одной дорожке печатной платы, то есть соединены параллельно. Поэтому напряжение на всех провода одного цвета одинаковой величины.

Напряжение +5 В SB (Stand-by) – (провод фиолетового цвета) вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современные компьютеры не устанавливают. Поэтому в блоках питания последних моделей это напряжение может отсутствовать.

Отклонение питающих напряжений от номинальных значений не должно превышать значений, приведенных в таблице.

При измерении напряжения на проводах блока питания, он должен быть обязательно подключен к нагрузке, например, к материнской плате или самодельному блоку нагрузок.

Установка в БП компьютера
дополнительного разъема для видеокарты

Иногда бывают, казалось бы, безвыходные ситуации. Например, Вы купили современную видеокарту, решили установить в компьютер. Нужный слот на материнской плате для установки видеокарты есть, а подходящего разъема на проводах, для дополнительного питания видеокарты, идущих от блока питания нет. Можно купить переходник, заменить блок питания целиком, а можно самостоятельно установить на блок питания дополнительный разъем для питания видеокарты. Это простая задача, главное иметь подходящий разъем, его можно взять от неисправного блока питания.

Подготовка проводов для дополнительного разъема питания видеокарты

Сначала нужно подготовить провода, идущие от разъемов для соединения со сдвигом, как показано на фотографии. Дополнительный разъем для питания видеокарты можно присоединить к проводам, идущим, например, от блока питания на дисковод А. Можно присоединиться и к любым другим проводам нужного цвета, но с таким расчетом, чтобы хватило длины для подключения видеокарты, и желательно, чтобы к ним ничего больше не было подключено. Черные провода (общие) дополнительного разъема для питания видеокарты соединяются с черным проводом, а желтые (+12 В), соответственно с проводом желтого цвета.

Провода, идущие от дополнительного разъема для питания видеокарты, плотно обвиваются не менее чем тремя витками вокруг провода, к которому они присоединяются. Если есть возможность, то лучше соединения пропаять паяльником. Но и без пайки в данном случае контакт будет достаточно надежным.

Соединение проводов с блоком питания компьютера

Завершается работа по установке дополнительного разъема для питания видеокарты изолированием места соединения, несколько витков и можно подключать видеокарту к блоку питания. Благодаря тому, что места скруток сделаны на удалении друг от друга, каждую скрутку изолировать по отдельности нет необходимости. Достаточно покрыть изоляцией только участок, на котором оголены провода.

Доработка разъема БП
для подключения материнской платы

При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.

Дополнительный разъем с блока питания на 20 контактов

Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.

Дополнительный разъем на 4 контакта

Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырехконтактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.

Грани у контактов

Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны. Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.

Распиновка разъёмов компьютерного блока питания

Что такое блок питания и как он работает?

Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

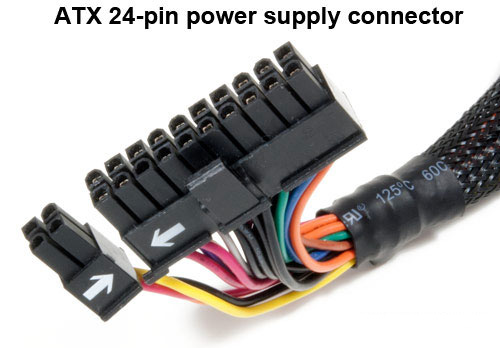

АТХ 20 и 24 Контактный главный Разъем кабеля питания

20-24 pin amx

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

atx 20+4 Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

ATX 4-Контактный разъем питания

atx 4 pin

Molex 4-Контактный периферийный разъем кабеля питания

molex

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.


SATA 15-Контактный кабель питания

molex

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

8pin1

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

4+4pin1

pin4+4Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

pci 6pri

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения.  Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

pci-ex8

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

pci-ex6+2

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

Распиновка
Блок питания ПК - распиновка. сымые часто встречающиеся ...

Блок питания ПК — распиновка.

Блок питания вашего компьютера на сегодняшний день ничем не отличается от многих. Как правило распиновка компьютерных блоков питания везде одинакова. Могут отличатся старые версии от новых количеством проводов в разъеме.

Но некоторые производители, такие как например Lenovo, используют блоки питания со своей распиновкой. Соответственно и на системной плате разъем нестандартный.

Еще на серверных станциях, как правило, встречаются блоки питания подобного вида — отличающиеся от обычных блоков питания.

для сервера БПБлок питания для сервера

Блок питания Lenovo? в продаже я не видел, такой как встретился мне. Имеется выход только на системную плату состоящий из восьми проводов, черные и желтые. То есть идет четыре линии по 12 вольт.

Иногда, чтоб выйти из подобных ситуаций приходится переделывать классические блоки питания под необходимые нужды.

Технические детали и нюансы переделки описывать не буду, просто выкладываю наиболее часто встречающиеся виды разъемов и их распиновка.

блок питания распиновка блок питания распиновка. варианты блок питания распиновка

Не спешите сразу переделывать, вначале сфотографируйте все разъемы, дабы потом не забыть где как было и как надо сделать.

Оцените свои силы и знания. Иногда проще заказать переходник — адаптер на всеми любимом китайском интернет рынке.

Если необходимо проверить работоспособность своего блока питания то обязательно прочитайте эту статью, все подробно написано о проверке исправности вашего Блока Питания.

Так же в википедии очень большая и полезная статья о компьютерных блоках питания.

Очень подробно описана работа, подключение, распиновка и многое многое другое — рекомендую почитать.

Почитать в википедиии статью о блоках питания ПК.

Надеюсь пригодится.

Удачи!

Компьютерный блок питания - распиновка проводов по цветам
Распиновка проводов компьютерного блока питания по цветамРаспиновка проводов компьютерного блока питания по цветам

Как устроен современный компьютерный блок питания - распиновка проводов интересует многих пользователей, которые хотят понять принцип действия одного из важнейших аппаратных компонентов стационарного ПК. Всё большую популярность обретают модульные БП, где есть возможность отсоединять незадействованные элементы, что позволит убрать лишние кабеля. Но в данной публикации я расскажу про схему проводов обычного источника питания, установленном в преимущественном большинстве компьютеров.

Блок питания стационарного ПКБлок питания стационарного ПК

СОДЕРЖАНИЕ СТАТЬИ:

Распиновка

БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

Материнская плата

Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации. Стандартная схема распиновки выглядит так:

Схема распиновки разъема для материнской платыСхема распиновки разъема для материнской платы

Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов.

Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.


Компьютерный блок питания - схема проводов Molex

Представляет собой разъем 4-пин, который используется для обеспечения питанием графического адаптера, кулеров и прочих приспособлений. Два из четырех проводов служат для подачи постоянного тока с напряжением 12/5 Вольт, а схема распиновки выглядит следующим образом:

Распиновка MolexРаспиновка Molex


Питание для накопителей

Современные жесткие и твердотельные диски, а также оптические приводы подсоединяются к БП посредством разъема 15-pin, к которому подключено пять проводов разного цвета:

Распиновка СатаРаспиновка Сата

В некоторых устройствах возможна иная схема соединения SATA – «4+1», где вместо пяти проводов имеется четыре + один отдельный для питания.

Полезный контент:


Распиновка компьютерного блока питания по цветам для видеокарт

Бюджетные модели видео адаптеров могут питаться от чипсета, но если у Вас мощное оборудование с дополнительным охлаждением, большим объемом памяти, то потребуется подключение проводов напрямую от БП. Сейчас активно используются как 8-pin коннекторы, так и 6-pin:

Схема проводов видео адаптераСхема проводов видео адаптера


Питание процессора

Если Ваш компьютер напичкан высокопроизводительным «железом», то и потребности у него соответствующие. В некоторых случаях нужно обеспечить дополнительную подпитку для обработчика процессов и охладительной системы.

Чаще всего применяются такие разъемы:

  • 8-pin – все черные провода – это «земля» GND, а все желтые – 12 Вольт;
  • 4-pin – аналогично предыдущей схеме.

А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:

  • 4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
  • 4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
  • 3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.

Вот мы и разобрались с вопросом «распиновки проводов в компьютерном блоке питания». Если есть вопросы по более современным моделям – оставляйте сообщения под статьей, в разделе комментирования.

Распиновка блока питания (БП) компьютера

Блок питания выполняет функцию преобразования и питания всех комплектующих современного компьютера. В настоящее время, средняя мощность этого элемента значительно выросла по сравнению с моделями, выпускающиеся 5-10 лет назад. При подключении новых компонентов ПК или при ремонте старого БП необходимо чтобы под рукой была распиновка блока питания компьютера.

Современный БП имеет много выходов с разной величиной тока, поэтому подключать его нужно аккуратно и осторожно, чтобы не сгорели дорогостоящие детали и радиоэлементы. В данной статье будут приведены схемы и распиновки современных компьютерных блоков питания. В качестве наглядного примера, в статье имеются два ролика и один скачиваемый файл с основными распиновками БП.

Как сделать распиновку блока питания компьютера

Напряжения с блока питания компьютерного устройства

В некоторых случаях появляется у пользователей необходимо подключить к блоку питания компьютерного устройства другие вид оборудования. Для того чтобы избежать появления неприятных ситуаций, которые связаны с коротким замыканием или перенапряжения разных видов комплектующих или оборудования, подключенных к блоку питания и его самого необходимо владеть информацией о некоторых особенностях напряжения на всех его разъемах.

Практически в каждом блоке питания различных моделей компьютерных устройств имеется сразу несколько коннекторов. Они принадлежат  к категории молекс. К этим четырем коннекторам имеется возможность подключить жесткий диск, дисковод, еще несколько  охладительных элементов. Также имеется дополнительно  разъем для того чтобы подключить накопитель на дисках магнитного типа. Помимо этого имеется разъем с двадцатью контактами, которые применяются для подключения материнки.

Для удобства технического обслуживания БП и материнских плат широко используется цветовая маркировка, когда провода окрашены в определённый цвет в зависимости от конкретного подаваемого напряжения. Буквенная маркировка используется в технической документации к вышеуказанным изделиям. Для стандартного типа ATX распиновка блока питания компьютера с разъёмами для подключения к материнской плате будет выглядеть следующим образом:

В настоящее время производятся преимущественно блоки питания с высоким уровнем мощности. Благодаря этому каждый пользователь обладает возможностью подключать непосредственно к ним все необходимые дополнительные виды оборудования для улучшения производительности своего компьютера.

Блок питания ПК.

Блок питания ПК.

Современные видеокарты обладают высоким уровнем производительности, и им просто не хватает для работы мощности, которую им дает материнская плата. Для выполнения всех поставленных пользователем задача им необходимы дополнительные его источники. Для подключения мощных видеокарт требуются дополнительные разъемы, которые являются четырех или даже шестиконтактными. В некоторых ситуациях необходимо до четырех таких разъемов. Следует отметить, что для этого следует сразу приобретать блок питания для компьютера с таким большим количеством разъемов, потому что их число в последующем не будет возможности сделать больше. Имеется специальная таблица, которая показывает все напряжения на разъемах блока питания для компьютера.

Современные блоки питания

Есть стандарты сертификации для энергоэффективности и КПД стандартного блока питания, для измерения эффективности подачи питания и распределения его мощности на внутренние устройства компьютера. Именно потребление дополнительного питания обуславливает появление новых коннекторов, наличие дополнительных проводов и контактов.

Интересно по теме: Как проверить стабилитрон.

В современных блоках питания по-прежнему присутствуют основные коннекторы (разъёмы), использующиеся в более ранних моделях, подающие для устройств стандартное для них напряжение в 12, 5 и 3,3 вольта. Так для подключения к материнской плате используется разъём 24 pin (от английского pin – штырь, контакт), который претерпел некоторые изменения. В более старых моделях материнских плат, а соответственно и в блоках питания, использовался разъём в 20 pin. Поэтому, в большинстве современных БП (блок питания) разъём выполнен в виде разборной модели, представляющий собой стандартный разъём в 20 pin + дополнительный коннектор в 4 pin, для современных моделей материнских плат.

При использовании только 20 pin, дополнительный коннектор в 4 pin снимается (сдвигается вниз по пластмассовым рельсам) и остаётся отдельно в резерве. Далее в БП обязательно присутствуют разъёмы типа molex (по названию компании-разработчика фирмы Molex) в 4 pin, для «запитки» оптических дисков и других видов накопителей с интерфейсом PATA (Parallel ATA), вытесненных более современным интерфейсом SATA (Serial ATA). Для питания накопителей SATA обычно присутствуют два специальных разъёма в 15 pin (или переходников-адаптеров питания PATA HDD –> SATA HDD).

А также в современном БП должны быть коннекторы питания для центрального процессора 4 или 8 pin (могут быть разборными), коннектор для питания видеоплаты (6/8 pin, также может быть разборным и содержать 6 pin + 2 отдельных контакта). В некоторых моделях может присутствовать коннектор Floppy (4-pin), для питания флоппи-дисководов, некоторых картридеров и других устройств, которые используют данный устаревший разъём.

Как устроен блок питания.

Как устроен блок питания.

Характеристики.

Выбирая блок питания, необходимо обращать внимание на следующие характеристики:

  • Мощность, измеряется в ваттах. Ее должно хватить для всех компонентов компьютера. Производительные ПК (например, игровые) потребляют много энергии за счет процессора и видеокарты. В такие компьютеры стоит покупать блоки от 600W (а лучше 1000). Необходимо учитывать потребление каждого элемента. При недостатке мощности, компьютер может не включаться или самопроизвольно выключаться. Среднему офисному компьютеру достаточно блока на 450-500W.
  • Разъемы для подключения. Разные блоки могут комплектоваться разными разъемами — это важно учитывать в случае, когда, например, видеокарта требует отдельного подключения и ей нужен 6-pin. Если его не будет в наличие, придется отдельно покупать переходник. Разъемы могут быть следующие:
    • 24+4(+4) pin — питание материнской платы.
    • 6+2 pin — питание видеокарты
    • Peripheral — в современных компьютерах используется редко. Раньше служил для питания IDE жестких дисков. Сейчас может использоваться для подключения переходников.
    • SATA — питание жестких дисков.
  • Размер и громкость вентилятора. Система охлаждения блока состоит из выдувного вентилятора. Чем он тише, тем лучше.
  • Способ соединения кабелей. Блок может идти с припаянными проводами, а может быть с разъемами, к которым можно подключить только нужное количество проводов. Второй вариант удобнее.
  • Форм-фактор. На данный момент, наиболее используемый — ATX/ATX12V.

Материал по теме: Как подключить конденсатор

Маркировка для проводов блока питания

Где контакты с маркировкой GND (Ground) – это земля, а контакты 8, 13 и 16 являются сигналами управления. Таким образом замкнув контакты 16 и 15 (или любой чёрный GND) можно включить блок питания без подключения материнской платы. К 13 контакту подсоединены сразу 2 провода, один из которых является отводом. Провода имеет меньшее сечение, в отличие от стандартных проводов, которое равно 22 по американской калибровке проводов. Тогда как сечение проводов на 13 контакте составляет лишь 18. Для стандартных блоков питания представленная выше таблица распиновки коннектора для материнской платы является универсальной и подходит ко всем материнских платам формата ATX.

Маркировка для проводов блока питания.

Маркировка для проводов блока питания.

Коннекторы типа molex

Данный вид 4 pin коннекторов PATA (Molex 8981) является наиболее распространённым и универсальным. В случае отсутствия требуемого разъёма, с помощью коннектора Molex 8981 и специального переходника (например, 4 pin —> 6 pin) можно подвести питание к видеокарте, или с помощью другого переходника (например, 4 pin —> 3 pin) можно подключить дополнительный вентилятор.

Универсальность разъёма объясняется наличием самых «востребованных» напряжений на контактах, распиновка которых выглядит так:

  • Жёлтый – +12V;
  • Чёрный – GND;
  • Чёрный – GND;
  • Красный – +5V.

С помощью разъёма Molex 8981 к блоку питания может подсоединено несколько различных устройств, адаптеров, переходников и разветвителей, количество которых ограничено мощностью блока питания и системой охлаждения внутри корпуса. Разветвители предоставляют получить из одного разъёма Molex 8981 сразу два или три (тройник) разъёма. Переходники-адаптеры призваны заменить отсутствующий коннектор на БП, посредством подключения к разъёму Molex 8981.

Коннекторы типа SATA

Большинство современных накопителей информации, включая жёсткие диски и оптические накопители используют интерфейс SATA, как для подключения питания, так и передачи информации. Питание через SATA подаётся через 15 пиновый коннектор, к которому подсоединяются 5 проводов, из-за чего коннектор называют 5-ти пиновым. Но данное определение неверно.

Распиновка разъёма выглядит так:

  • Оранжевый – +3.3V;
  • Оранжевый – +3.3V;
  • Оранжевый – +3.3V;
  • Чёрный – GND;
  • Чёрный – GND;
  • Чёрный – GND;
  • Красный – +5V;
  • Красный – +5V;
  • Красный – +5V;
  • Чёрный – GND;
  • Серый – сигнал;
  • Чёрный – GND;
  • Жёлтый – +12V;
  • Жёлтый – +12V;
  • Жёлтый – +12V;

Данная распиновка корректна для предуставленных коннекторов питания SATA, так как имеется наличие серого сигнального провода и оранжевого с напряжением в + 3.3V. Наличие данных проводов требуется для корректной работы в RAID-массивах и для «горячей» замены жёстких дисков.

Разные типы коннекторов.

Разные типы коннекторов.

Современные носители информации, питающиеся от разъёма SATA, могут работать и от четырёх проводов, как у 4 pin коннекторов PATA. В устройства встроены преобразователи напряжения, помогающие использовать переходник питания PATA (Molex 8981) —> SATA для работы с накопителем, при отсутствии предустановленного коннектора SATA.

Распиновка блока питания компьютера.

Распиновка блока питания компьютера

Коннекторы для видеокарт

В стандартных БП и более высокого уровня используются коннекторы 6 и 8 пин, а могут присутствовать сразу оба, для дополнительного питания видеокарт. Современные видеокарты предназначены для установки в разъём PCI-E материнской платы. Бюджетные и видеокарты начального уровня не нуждаются в дополнительном питании, а получают его от шины PCI-E до максимального потребления мощности в 75 ватт.

Как сделать распиновку блока питания компьютера

Игровые и профессиональные видеокарты, возможно и несколько карт, подключённых при помощи технологии CrossFireX или SLI, в зависимости от «начинки» требуют повышенной мощности и питания.

Если видеокарта имеет средние требования к потреблению питания, то на ней устанавливается дополнительный разъём в 6 или 8 пин. Разъём в 6 пин добавляет мощности в 75 ватт, а 8 пиновый 150 ватт. На очень мощных видеокартах могут быть задействованы сразу два разъёма, и суммарная мощность потребляемой энергии составит 300 ватт. Распиновка для этих коннекторов выглядит так:

  • 8 пин: 1-2-3 – жёлтые +12V, 4-5-6-7-8 4 – черные GND.
  • 6 пин: 1-2-3 – жёлтые 12V, 4-5-6 – черные GND.

Подобные компоненты требуют повышенную мощность блока питания, а также следует учитывать, что при работе в режимах CrossFireX или SLI будет происходить повышенная теплоотдача, а соответственно потребуются ещё и дополнительные мощности для охлаждения. В зависимости от модели блока питания, линии для подачи напряжения в +12V могут быть раздельными, о чём написано на кожухе БП или в его техническом паспорте. 8 пиновые коннекторы предназначены не только для питания видеокарт, а также и для дополнительного питания процессора.

Коннекторы видеокарт.

Коннекторы видеокарт.

Стоит заметить, что сами коннекторы с виду очень похожи и на первый взгляд кажутся одинаковыми. На самом деле коннекторы имеют разную распиновку и форм-фактор, не следует пытаться вставлять коннектор питания процессора в разъём видеокарты или наоборот. Если для видеокарты требуется дополнительное питание, а оно по каким-либо причинам не подключено или не поступает, то возможен как отказ работы самой карты, так и запуска компьютера в целом.

Распиновка

БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

Материнская плата

Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации. Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов. Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

Разъемы материнской платы.

Разъемы материнской платы.

Компьютерный блок питания — схема проводов Molex

Представляет собой разъем 4-пин, который используется для обеспечения питанием графического адаптера, кулеров и прочих приспособлений. Два из четырех проводов служат для подачи постоянного тока с напряжением 12/5 Вольт, а схема распиновки выглядит следующим образом:

Питание для накопителей

Современные жесткие и твердотельные диски, а также оптические приводы подсоединяются к БП посредством разъема 15-pin, к которому подключено пять проводов разного цвета. В некоторых устройствах возможна иная схема соединения SATA – «4+1», где вместо пяти проводов имеется четыре + один отдельный для питания.

Интересно по теме: Как проверить стабилитрон.

Распиновка по цветам для видеокарт

Бюджетные модели видео адаптеров могут питаться от чипсета, но если у Вас мощное оборудование с дополнительным охлаждением, большим объемом памяти, то потребуется подключение проводов напрямую от БП. Сейчас активно используются как 8-pin коннекторы, так и 6-pin:

Питание процессора

Если Ваш компьютер напичкан высокопроизводительным «железом», то и потребности у него соответствующие. В некоторых случаях нужно обеспечить дополнительную подпитку для обработчика процессов и охладительной системы.

Подключение процессора ПК.

Подключение процессора ПК.

Чаще всего применяются такие разъемы:

  • 8-pin – все черные провода – это «земля» GND, а все желтые – 12 Вольт;
  • 4-pin – аналогично предыдущей схеме.

А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:

  • 4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
  • 4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
  • 3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.

Вот мы и разобрались с вопросом «распиновки проводов в компьютерном блоке питания». Если есть вопросы по более современным моделям – оставляйте сообщения под статьей, в разделе комментирования.

Как устроен современный компьютерный блок питания — распиновка проводов интересует многих пользователей, которые хотят понять принцип действия одного из важнейших аппаратных компонентов стационарного ПК. Всё большую популярность обретают модульные БП, где есть возможность отсоединять незадействованные элементы, что позволит убрать лишние кабеля. Но в данной публикации я расскажу про схему проводов обычного источника питания, установленном в преимущественном большинстве компьютеров.

Подключение процессора ПК.

Подключение процессора ПК.

Распиновка

БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

Материнская плата

Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации.

Как сделать распиновку блока питания компьютера

Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов. Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

Заключение

Рейтинг автора

Автор статьи

Инженер по специальности "Программное обеспечение вычислительной техники и автоматизированных систем", МИФИ, 2005–2010 гг.

Написано статей

Более подробно о блоках питания ПК рассказано в материале  БЛОКИ ПИТАНИЯ ДЛЯ СИСТЕМНЫХ МОДУЛЕЙ ТИПА IBM PC-XT/AT . Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www.sdelaycomp.ru

www.it-tehnik.ru

www.vemiru.ru

www.dmosk.ru

www.asutpp.ru

www.brainfart.ru

Предыдущая

ПрактикаКак сделать распиновку витой пары RJ45

Следующая

ПрактикаКак делать распиновку HDMI

Распределение питания и разъемы

ATX

Блоки питания компьютера (PSU) обеспечивают питание оборудования ПК через несколько кабелей с разъемами. Их общие спецификации для различных настольных систем определены в руководствах по проектированию Intel, которые периодически пересматривались. Их последний стандарт - Руководство по проектированию блоков питания, версия 1.3, выпущенное в апреле 2013 года. Этот документ объединяет требования для ATX12V v2.4 и его пяти вариантов. Обратите внимание, что некоторые производители брендов не следовали рекомендациям Intel и использовали нестандартные распиновки.Также смотрите информацию о новом стандарте ATX12VO. Стандартные блоки питания ATX
обычно имеют разъем основного питания P1, дополнительные разъемы 12 В, а также разъемы для периферийных устройств, дисководов гибких дисков, последовательного ATA и PCI Express®, которые мы опишем ниже.

Основы работы блока питания SMPS см. В нашем руководстве по питанию. Оригинальные системы ATX имели 20-контактный главный разъем P1. Когда была представлена ​​шина PCI Express®, для карт PCIe потребовалось дополнительно до 75 Вт. Чтобы обеспечить дополнительную мощность, старая часть была заменена новой 24-контактной P1.Соответственно, разные блоки питания в стиле ATX могут использовать разное количество проводов питания: см. Схему выводов справа. Цвета в этой таблице представляют рекомендуемые цвета проводов в кабелях блока питания. Эти диаграммы отражают вид спереди . Цвета показаны здесь только для справки (вы не увидите их спереди). P1 использует стиль Molex Housing Mini-Fit Jr. P / N # 39-01-2240 (старый номер детали был 5557-24R), контакты: 44476-1112. Сопрягающейся материнской платой является Molex 44206-0007. Старое гнездо было 39-01-2200, и сопрягаемый заголовок был 39-29-9202.Люди часто хотят знать, что делать, если есть несоответствие. Что ж, при определенных условиях новый блок питания все еще можно использовать со старым ПК, и наоборот - см. Наше руководство по подключению 20-контактного блока питания к 24-контактной материнской плате.

Если вы хотите провести какое-то тестирование автономного устройства, чтобы запустить его вне корпуса ПК, вам необходимо коротко замкнуть линию PS_ON # на общую. В противном случае будет присутствовать только 5 В в режиме ожидания.

При нормальной работе PS_ON # активируется, когда вы нажимаете и отпускаете кнопку питания компьютера, когда он находится в режиме ожидания.Некоторые модели Apple имеют этот сигнал в обратном порядке.

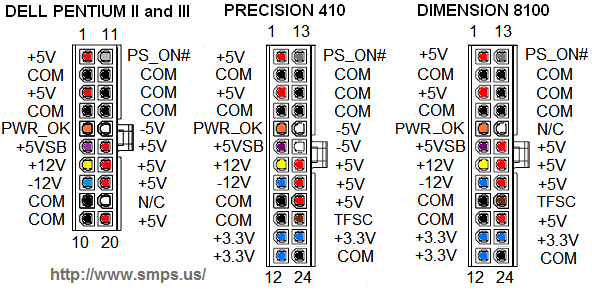

Также обратите внимание, что многие бренды, такие как Apple Power Mac, Dell (в определенные годы), Compaq и HP, использовали проприетарные платы с совершенно другим обозначением контактов - см. Информацию о некоторых источниках питания известных брендов.

Все напряжения относятся к одному и тому же общему значению (если вам нужно измерить какое-либо напряжение, подключите обратный провод вашего вольтметра к любому из контактов COM).

Номинальный ток основного разъема Molex составляет 6 А на контакт.Это означает, что в старом 20-контактном стиле вы не можете получить больше 18 А от 3,3 В и 24 А от 5 В. Вот почему в начале 2000-х годов некоторые материнские платы с 3,3 В> 18 А и 5 В> 24 А (в основном двухпроцессорные системы AMD) использовали вспомогательный 6-контактный кабель питания. Он был удален из спецификации ATX12V v2.0 в 2003 году, поскольку в P1 были добавлены дополнительные провода. Для получения дополнительной информации о форм-факторах см. Наш учебник по БП.

Когда в отрасли начали использовать модули регулирования напряжения (VRM), работающие на напряжении 12 В2, для питания процессора и других компонентов материнской платы, основная часть мощности переключилась на напряжение 12 В.Большинство современных материнских плат снабжают свои процессоры отдельным 12-вольтовым кабелем, который имеет 4 контакта для стиля ATX (иногда называемый P4) или 8 или более контактов для EPS и нестандартных мощных систем. Некоторые блоки питания могут иметь три или четыре 12-вольтовых 4-контактных разъема. P / n для стандартного P4 39-01-2040 или эквивалент.

Разъем периферийного питания предназначен для дисков, вентиляторов и других небольших устройств. Также может быть кабель для дисковода гибких дисков.

Обратите внимание, что номера проводов в разъеме Serial Power ATA ( SATA ) не равны 1: 1.Есть три контакта для каждого напряжения. Один контакт от каждого напряжения используется для предварительной зарядки на объединительной плате. Сопрягаемый последовательный штекер устройств ATA содержит сегменты сигнала и мощности.

Некоторые устройства могут также иметь дополнительный разъем 2x3, который можно использовать для вспомогательных функций, таких как мониторинг и управление вентиляторами, источник питания IEEE-1394 и дистанционное управление напряжением 3,3 В.

Блок питания

мощностью более 450 Вт, предназначенный для мощных дискретных видеокарт, обычно имеет дополнительные разъемы 2x3 или 2x4.Они обеспечивают дополнительный ток для графики, которые требуют более 75 ватт.
6-контактный разъем PCI Express® - это Molex, номер по каталогу 04555
.

Схема контактов разъема блока питания

ATX @ pinouts.ru

Спецификация

ATX включает в себя не только блок питания, но и интерфейс к корпусу и материнской плате. В дополнение к старому стандарту AT, ATX 2.0 имеет одну дополнительную доступную линию напряжения (+ 3,3 В), разъем, соединенный цепочкой с одним 20-контактным разъемом, и провод включения, который позволяет программному обеспечению отключать блок питания. В настоящее время этот стандарт устарел и заменен ATX 2.2 (24-контактный).

Спецификация ATX требует источника питания для производства трех основных выходов, +3.3 В (± 0,165 В), +5 В (± 0,25 В) и +12 В (± 0,60 В). Также требуются источники питания с низким энергопотреблением –12 В (± 1,2 В) и 5 ​​VSB (в режиме ожидания) (± 0,25 В). Выход -5 В изначально требовался, потому что он подавался на шину ISA, но он устарел с удалением шины ISA на современных ПК и был удален в более поздних версиях стандарта ATX.

Изначально материнская плата питалась одним 20-контактным разъемом. Текущая версия блока питания ATX12V 2.x содержит два разъема для материнской платы: 4-контактный вспомогательный разъем для дополнительного питания процессора и основной 24-контактный разъем блока питания ATX 2, являющийся расширением оригинальной 20-контактной версии. ,

Распиновка разъема ATX

Pin Наименование Цвет Описание
1 3,3 В Оранжевый +3,3 В постоянного тока
2 3,3 В Оранжевый +3,3 В постоянного тока
3 COM черный Земля
4 5 В Красный +5 В постоянного тока
5 COM черный Земля
6 5 В Красный +5 В постоянного тока
7 COM черный Земля
8 PWR_OK Серый Power Ok - это сигнал состояния, генерируемый источником питания для уведомления компьютера о том, что рабочие напряжения постоянного тока находятся в пределах диапазонов, необходимых для правильной работы компьютера (+5 В постоянного тока, когда питание в норме, когда блок питания включен)
9 5VSB Фиолетовый

+5 В пост. Тока, напряжение ожидания (макс. 10 мА), 500 мА или более, типично

10 12 В Желтый +12 В пост. Тока (иногда может иметь цветную полосу, чтобы указать, на какой шине он находится)
11 3.3В Оранжевый +3,3 В постоянного тока
12 -12В Blue -12 В постоянного тока
13 COM черный Земля
14 / PS_ON Зеленый Блок питания включен (активный низкий уровень).Замкните этот вывод на GND для включения питания, отсоедините от GND для выключения.
15 COM черный Земля
16 COM черный Земля
17 COM черный Земля
18 -5В белый -5 В постоянного тока (2002 v1.2 сделано необязательным, 2004 v2.01 удален из спецификации)
19 5 В Красный +5 В постоянного тока
20 5 В Красный +5 В постоянного тока

/ PS_ON активируется нажатием и отпусканием кнопки питания, когда блок питания находится в режиме ожидания. Замыкание контакта 14 (/ PS_ON) на GND (COM) приводит к включению источника питания.

В некоторых блоках питания контакт 12 может быть коричневым (не синим), контакт 18 может быть синим (не белым), а контакт 8 может быть белым (не серым). Кроме того, некоторые БП нарушают цветовое кодирование проводов.

Контакт 9 (в режиме ожидания) подает напряжение 5 В, даже когда блок питания выключен. Вывод 14 переключается с 0 на 3.7, когда переключатель блока питания включен.

,
Блок питания компьютера - распиновка ATX, схемы, обзоры
Как мы все знаем, напряжение, подаваемое на настенную розетку, представляет собой слабо регулируемый переменный ток в диапазоне от 90 до 240 В, в то время как для электронных цепей требуется хорошо стабилизированное низковольтное постоянное напряжение. Вот почему все электронное оборудование, очевидно, нуждается в той или иной форме преобразования и регулирования мощности. В ПК эти функции выполняются блоком питания ( PSU ) - внутренним устройством, которое преобразует входное переменное напряжение в набор регулируемых постоянных напряжений, необходимых персональному компьютеру.
При этом блок питания также обеспечивает первичную или вторичную изоляцию безопасности. С момента появления IBM PC / XT появилось около десятка различных типов настольных ПК. Они различаются по своей структуре, форм-факторам, разъемам и номиналам вольт / ампер. Выходная мощность современного компьютерного блока питания колеблется от 185 Вт до нескольких киловатт. Блоки мощностью более 400 Вт используются в основном для серверов, промышленных ПК и для обеспечения настольных компьютеров высококачественными видеоприложениями.
Традиционный стандартный блок питания ATX генерирует как минимум следующие напряжения постоянного тока: + 5 В, +3.3В, + 12В1, + 12В2, -12В и резервный 5В. У некоторых очень старых моделей также может быть минус 5 В. Дополнительные понижающие преобразователи в точке нагрузки (POL) на материнских платах понижают напряжение 12 В до напряжения ядра процессора и других низких потенциалов, необходимых для внутренних компонентов. Каждая шина блока питания теоретически должна иметь индивидуальный предел тока. Это необходимо для соответствия требованиям безопасности 240 ВА по IEC 60950 и UL 60950-1. Однако на практике все 12-вольтовые шины часто имеют единый предел тока. Чтобы соответствовать требованиям PCI Express, в компьютерах ATX2 устаревший разъем питания 2x10 был заменен на разъем 2x12.Дополнительный кабель питания 2x2 используется для второй шины 12 В. Поддерживает регулятор напряжения процессора. Есть также периферийные, дисководы и последовательные разъемы ATA. Блок питания для высококачественных дискретных видеокарт имеет дополнительные разъемы 2x3 или 2x4 для обеспечения дополнительной мощности для графики, требующей более 75 Вт. Для получения подробной информации см. Наше руководство по разводке блоков питания ATX. Обратите внимание, что на некоторых ПК с фирменными марками есть собственные распиновки их блока питания, которые отличаются от универсального ATX.

Чтобы повысить эффективность блока питания ПК и удовлетворить требования так называемого альтернативного режима ожидания, Intel представила в 2019 году принципиально иной стандарт ATX12VO для одной шины.Спецификация ATX12VO заменяет 24-контактный разъем 10-контактным разъемом, обеспечивающим один выход 12 В. Все остальные напряжения, включая 5 В и 3,3 В, будут генерироваться на материнской плате регуляторами POL. Эта архитектура также значительно снизила стоимость блока питания, но увеличила стоимость материнских плат, которые теперь должны обеспечивать дополнительные функции преобразования мощности.


В современных блоках питания для компьютеров используется технология переключения режимов (подробнее о SMPS). Современные устройства обычно включают в себя усиление внешнего интерфейса PFC, за которым следует полумост или прямой преобразователь (см. Топологии SMPS).Большинство современных моделей соответствуют требованиям ENERGY STAR®. В прошлом это просто означало, что они потребляли

Connecting PC power supply for testing. По программе стимулирования 80 PLUS® требовались источники питания для ПК и серверов, чтобы продемонстрировать эффективность> 80% при 20–100% номинальной нагрузки при коэффициенте мощности> 0,9. Позже они добавили бронзовые, серебряные, золотые и платиновые этикетки для более высокого уровня эффективности (до 92%) с PF до 0,95. Обновленная спецификация ENERGY STAR для настольных компьютеров версии 5.0 устанавливает аналогичные требования для внутреннего блока питания.Несмотря на новые правила, блоки питания для ПК остаются недорогими: стандартную стандартную модель можно купить примерно за 0,10 долл. / Ватт. При покупке сменного устройства обязательно подбирайте не только его форм-фактор и полезную мощность, но и индивидуальные значения тока всех выходов.

Устранение неисправностей

. Первое, что нужно проверить, если ваш компьютер перестал работать, это его блок питания. Основными причинами отказа БП являются перегрев, скачки напряжения на входной линии и высохшие электролитические конденсаторы.Все это может привести к катастрофическому отказу одного или нескольких транзисторов или выпрямителей. Это, в свою очередь, обычно открывает входной предохранитель (см. Это руководство для блок-схемы и теории работы). Для проверки вашего устройства, прежде всего, необходимо отключить входной шнур питания и подождать 5 минут, чтобы все конденсаторы разрядились, прежде чем снимать крышку ПК. Затем отключите все кабели, выходящие из блока питания. Чтобы включить автономный блок питания, необходимо заземлить контакт PS_ON # (см. Схему подключения слева для настройки теста).В модели, совместимой с ATX-2, это означает закорачивание контактов 15 и 16 на 24-контактном разъеме. Вы можете сделать это с помощью небольшого куска медного провода. В более старом 20-контактном устройстве вам необходимо закоротить контакты 13 и 14. Обратите внимание, что некоторые производители, такие как Apple, HP и Dell, использовали собственные нестандартные размеры и распиновку разъемов: см. Дополнительную информацию здесь. После включения устройства вы можете включить входное питание и проверить выходное напряжение по одному. Для измерения любого напряжения подключите вольтметр между соответствующим контактом и любым общим.Вы можете использовать готовый тестер, чтобы упростить этот процесс. Если вы решите открыть блок питания, всегда сначала отключайте его от сети, а затем подождите не менее пяти минут, чтобы разрядились все конденсаторы. Само собой разумеется, , вы не должны устранять неполадки, если у вас нет соответствующей подготовки по электронике и вы не знаете, как безопасно работать с цепями высокого напряжения.

Ниже вы найдете принципиальные схемы, обзоры, распиновки, технические характеристики и другую полезную информацию для ремонта и электронных проектов.


.Распределение питания

- ATX, Dell, Power Mac

Различные версии спецификаций ATX требуют использования различных разъемов питания. Что еще хуже, некоторые бренды компьютеров (например, HP, Dell, Apple) используют в своих материнских платах стандартные разъемы ATX с фирменными нестандартными выводами. Я думаю, они не хотят, чтобы вы использовали недорогой универсальный блок питания в качестве замены их оригинальным. В некоторых случаях, конечно, неправильный блок питания не будет механически вписываться в корпус. Однако во многих случаях это произойдет, и вы можете жарить материнскую плату, если подключите универсальный блок питания ATX к фирменной плате и наоборот.Здесь вы найдете информацию о главном разъеме питания P1 как ATX, так и некоторых фирменных ПК, что поможет вам выбрать правильный запасной блок питания. Также см. Выводы контактов, указанные в новом стандарте ATX12VO с одной шиной.

РАЗЪЕМЫ ATX и ATX12V

Когда был разработан форм-фактор ATX, он сначала использовал 20-контактный двухрядный P1 с номиналом 6A / pin. По сравнению со старым AT-стилем у него было три новых рельса: + 3,3 В, + 5VSB и линия PS_ON # для дистанционного включения / выключения. Позже Intel® представила так называемый ATX12V, который отличался дополнительным разъемом 2x2 + 12V (информацию о вспомогательных кабелях можно найти здесь).

ATX power supply pinout В версии 2.0 спецификации блока питания ATX P1 заменен на 24-контактную часть для большей мощности. Обозначения исходных 20 сигналов оставлены без изменений для обратной совместимости (см. Схему выводов разъема питания ATX справа, а также наше руководство по взаимозаменяемости между версиями ATX). Спецификация rev.2.0 также требовала отдельного ограничения тока на разъеме 2x2, который назывался + 12V2. Однако в действительности, насколько мне известно, большинство производителей игнорировали это требование и подключали линии + 12В1 и + 12В2 к одному физическому выходу с комбинированной защитой от перегрузки по току.В явном подтверждении этого факта в руководстве по проектированию источников питания Intel rev.1.2 это требование было рекомендовано, а не обязательно. Обратите внимание, что номера версий направляющих и блоков питания не совпадают. Например, в последнем комбинированном Руководстве по БП, ред.1.31, указан ATX 2.4. Также обратите внимание, что здесь и везде на этой странице мы предоставляем вид спереди, то есть вид со стороны штыря, а не со стороны провода. Цвета показаны только для справки. Некоторые производители отклоняются от рекомендуемых проводов, поэтому не стоит слишком доверять цветам.

DELL

Dell power supply pinout В течение многих лет корпорация Dell использовала те же разъемы, что и в стандартном ATX, но проводила их по-разному (см. Схему справа для выводов их ПК Pentium® II и III, Precision 410 и Dimension 8100). Насколько я знаю, за исключением Dimension 8100, начиная с Pentium® IV, их системы используют стандартные обозначения контактов.



POWER MAC


Power Mac G3 and G4 pinout
Apple Power Mac G3 и некоторые блоки питания G4 (APG и PCI) также использовали стандартный 20-контактный разъем с индивидуальным назначением контактов.Хотя большинство башен G4 (таких как QuickSilver и Gigabit) использовали 22 контакта, которые механически несовместимы с любым ATX, зеркальные приводные двери имели 24 контакта. Обратите внимание, что TRKL относится к так называемому ручному выходу, который активен всякий раз, когда компьютер подключен к сети. По сути, это просто другое имя резервного источника питания, который питает цепь включения питания. Кстати, недавно Apple «удобно» удалила со своего сайта информацию о назначениях контактов на большинстве старых моделей.
GES power supply pinout

GES

Некоторые старые серверы были основаны на спецификации GES, разработанной AMD для своего процессора.С технической точки зрения распиновка GES имеет больше смысла, чем любая другая, потому что они сгруппировали сигналы с одинаковым именем. Они также переместили PWR_OK в 8-контактный разъем P2, который используется для питания процессора.

Это руководство, конечно, не является исчерпывающим и не охватывает все пользовательские конфигурации. В частности, Compaq и HP также использовали несовместимые системы. Как правило, если у вас есть фирменный ПК, вы должны подозревать, что он может быть несовместим с отраслевым стандартом.

Отправить ответ

avatar
  Подписаться
Уведомление о
