Распиновка разъема блока питания компьютера. Распиновка разъемов блока питания компьютера: назначение коннекторов и маркировка проводов

Какие бывают разъемы блока питания компьютера. Как называются основные коннекторы БП. Какое назначение имеют разные провода и контакты. Как правильно подключить разъемы питания к компонентам ПК.

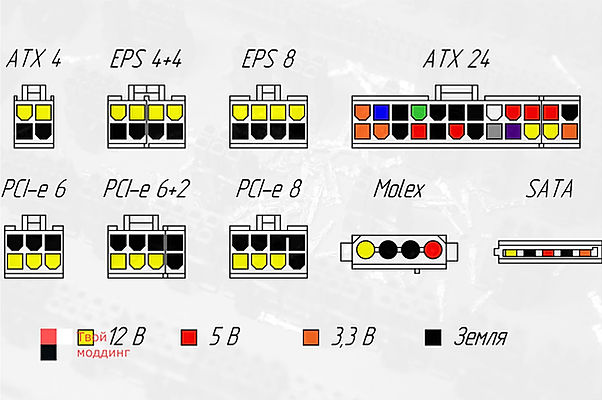

Основные разъемы блока питания компьютера

Современные блоки питания компьютера имеют несколько основных типов разъемов для подключения различных компонентов системы:

• ATX 24-pin — основной разъем питания материнской платы
• 4/8-pin EPS12V — дополнительное питание процессора
• 6/8-pin PCI-E — питание видеокарты
• SATA — питание жестких дисков и SSD
• Molex — питание периферийных устройств

Рассмотрим подробнее назначение и распиновку каждого из этих разъемов.

Разъем ATX 24-pin для материнской платы

Основной 24-контактный разъем ATX обеспечивает питание материнской платы и подключенных к ней компонентов. Он имеет следующую распиновку:

• Контакты 1-3, 5-6, 10-12, 17, 19-20 — +3.3V
• Контакты 4, 6, 21-23 — +5V
• Контакты 8, 14, 16, 18, 24 — +12V
• Контакты 7, 13, 15 — земля (GND)
• Контакт 9 — +5V Standby
• Контакт 14 — -12V
• Контакт 8 — Power Good

Этот разъем невозможно подключить неправильно, так как он имеет специальный ключ. Некоторые блоки питания имеют отсоединяемый 4-контактный разъем для совместимости с более старыми 20-контактными системами.

Разъемы дополнительного питания процессора EPS12V

Современные процессоры требуют дополнительного питания, которое обеспечивается через 4-pin или 8-pin разъем EPS12V. Его распиновка:

• 4-pin: 2 контакта +12V, 2 контакта земля
• 8-pin: 4 контакта +12V, 4 контакта земля

8-контактный разъем обеспечивает большую мощность для высокопроизводительных процессоров. Многие блоки питания имеют разъем 4+4 pin для совместимости с обоими типами материнских плат.

Разъемы питания видеокарт PCI-Express

Мощные видеокарты требуют дополнительного питания через 6-pin или 8-pin разъемы PCI-Express. Их распиновка:

• 6-pin: 3 контакта +12V, 3 контакта земля
• 8-pin: 3 контакта +12V, 3 контакта земля, 2 контакта сигнальные

8-контактный разъем обеспечивает до 150 Вт мощности, в то время как 6-контактный — до 75 Вт. Многие блоки питания имеют комбинированные разъемы 6+2 pin для максимальной совместимости.

Разъемы питания накопителей SATA

Для подключения жестких дисков, SSD и оптических приводов с интерфейсом SATA используются специальные 15-контактные разъемы питания. Их распиновка:

• Контакты 1-3 — +3.3V
• Контакты 4-6 — земля
• Контакты 7-9 — +5V
• Контакты 10-12 — земля
• Контакты 13-15 — +12V

Разъем SATA имеет L-образную форму, что предотвращает неправильное подключение. Обычно блок питания имеет несколько таких разъемов для подключения нескольких накопителей.

Разъемы питания периферийных устройств Molex

4-контактные разъемы типа Molex используются для питания различных периферийных устройств, включая вентиляторы, жесткие диски IDE и некоторые видеокарты. Распиновка Molex:

• Контакт 1 — +12V (желтый провод)
• Контакт 2 — земля (черный провод)
• Контакт 3 — земля (черный провод)
• Контакт 4 — +5V (красный провод)

Хотя разъемы Molex постепенно вытесняются разъемами SATA, они все еще встречаются во многих системах для обеспечения совместимости со старым оборудованием.

Цветовая маркировка проводов блока питания

Для удобства идентификации провода блока питания имеют стандартную цветовую маркировку:

• Черный — земля (GND)
• Красный — +5V
• Желтый — +12V
• Оранжевый — +3.3V
• Синий — -12V
• Белый — -5V
• Зеленый — Power On
• Серый — Power Good
• Фиолетовый — +5V Standby

Эта цветовая схема помогает легко определить назначение каждого провода при монтаже или ремонте блока питания.

Особенности подключения разъемов блока питания

При подключении разъемов блока питания важно соблюдать несколько правил:

• Всегда проверяйте совместимость разъемов с компонентами компьютера
• Не прилагайте чрезмерных усилий при подключении — разъемы должны входить легко
• Обращайте внимание на ключи и направляющие на разъемах
• Не оставляйте неподключенными обязательные разъемы питания
• При необходимости используйте переходники, но только качественные

Правильное подключение всех разъемов обеспечит стабильную работу компьютера и предотвратит возможные повреждения компонентов из-за неправильного питания.

Выбор блока питания с нужными разъемами

При выборе блока питания для компьютера важно учитывать наличие всех необходимых разъемов:

• Проверьте требования материнской платы к основному разъему питания (20 или 24 pin)
• Уточните тип разъема питания процессора (4 или 8 pin)
• Посмотрите, какие разъемы питания нужны для видеокарты
• Подсчитайте необходимое количество разъемов SATA и Molex
• Убедитесь в достаточной мощности блока питания для всех компонентов

Выбор блока питания с правильным набором разъемов обеспечит удобство сборки и возможность дальнейшей модернизации системы.

как они называются и какие должны быть?

Содержание

• 1 Определение марки
• 2 Доработка разъема блока питания для подключения материнской платы
• 3 Напряжения с компьютерного блока питания. Разъемы, мощность
• 4 Номинальное напряжение и маркировка
• 5 USB-разъемы и другие определения
• 6 Виды разъемов адаптеров питания
• 7 Распиновка разъёмов компьютерного блока питания
• 8 Все разъемы компьютера: цоколёвка и распиновка кабелей, гнёзд и штекеров ПК
• 9 Что куда подключать

Определение марки

Прежде всего нужно определить марку своего ноутбука. Выпуском блоков питания занимаются такие ведущие производители, как TopON, LITEON, DELTA, LiShin. Именно они и изготавливают практически все модели зарядных устройств для ноутбуков всех известных марок: ACER, ASUS, DELL, HP, Samsung, Sony, Toshiba, Fujitsu-Siemens, Lenovo, LG, IRU, ROVERBOOK, MSI.

При этом часто блоки питания для ноутбуков разных марок, обладают одинаковыми электрическими параметрами, что делает их взаимозаменяемыми. Так, например некоторые блоки питания устройств ASUS подойдут и для ноутбуков фирмы Toshiba.
Некоторую часть блоков питания производят и менее известные компании. Такие устройства имеют оригинальные разъемы и в большинстве случаев не могут быть заменены зарядками другого типа.

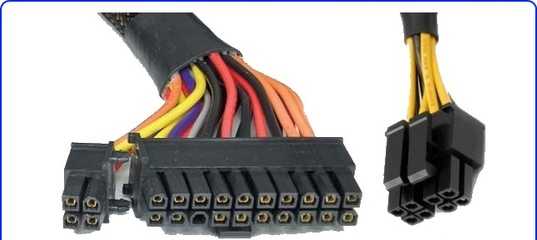

Доработка разъема блока питания для подключения материнской платы

При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.

Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.

Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырех контактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.

Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны

Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.

По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.

После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.

Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).

Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.

Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.

Напряжения с компьютерного блока питания. Разъемы, мощность

Сегодня не редко можно увидеть, как люди выбрасывают компьютерные блоки питания. Ну или БП просто валяются без дела, собирая пыль.

А ведь их можно использовать в хозяйстве! В этой статье я расскажу, какие напряжения можно получить на выходе обычного компьютерного блока питания.

Небольшой ликбез о напряжениях и токах компьютерного БП

Во-первых, не стоит пренебрегать техникой безопасности.

Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!

Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).

В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.

На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).

В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение. Мы же расширим набор напряжений путем комбинирования номинальных.

Ну что, усвоили? Тогда продолжаем. Пора определиться с разъемами и напряжениями на их контактах.

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).

В нормальных БП маркировка по цветам проводов такая:

• Черный — общий провод, «земля», GND
• Белый — минус 5V
• Синий — минус 12V
• Желтый — плюс 12V
• Красный — плюс 5V
• Оранжевый — плюс 3.3V
• Зеленый — включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — 5VSB (дежурного питания).

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.

Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

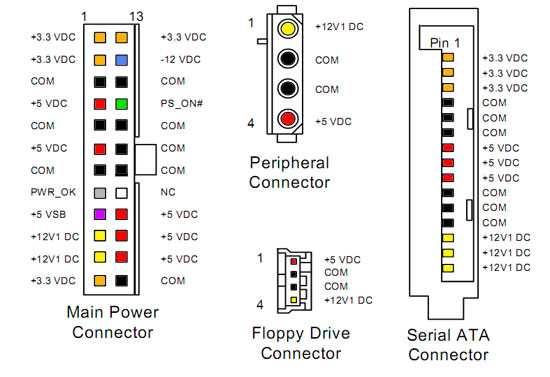

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!

Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.

Ниже приведена распиновка блока питания типа AT.

Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.

положительное	ноль	итого (разность)
+12В	0В	+12В
+5В	-5В	+10В
+12В	+3,3В	+8,7В
+3,3В	-5В	+8,3В
+12В	+5В	+7В
+5В	0В	+5В
+3,3В	0В	+3,3В
+5В	+3,3В	+1,7В
0В	0В	0В

Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения. Я рекомендую на протяжении всей работы проверять результат мультиметром

Так спокойнее

Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.

Также не забывайте, что для больших токов желательно использовать толстый провод.

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!

 ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

Номинальное напряжение и маркировка

Как вы, вероятно, уже знаете, для нормальной работы комплектующей в составе системного блока используется напряжение +3.3 В, +5 В, ‑5 В, +12 В и ‑12 В. Достигается такое номинальное напряжение благодаря особой схеме, которую мы, более детально рассмотрели в статье «Из чего состоит блок питания компьютера». Речь идет о БП форм-фактора ATX. Этот стандарт является сегодня самым распространенным и используется почти повсеместно, поэтому рассмотрим мы именно такой вариант.

Из этой статьи вы узнаете:

Принята следующая цветовая маркировка проводов внутри блока:

• Черный – GND, то есть заземление;
• Белый – ‑5 В;
• Красный – +5 В;
• Синий – ‑12 В;
• Желтый – +12 В;
• Оранжевый – + 3.3 В;
• Зеленый – включение;
• Серый – Power Good;
• Фиолетовый – 5 В для дежурного питания.

Отдельно хочу отметить, что такая маркировка принята согласно международным стандартам, которых, увы, придерживаются не все производители комплектующих. «Паленые» БП для системного блока могут иметь совсем другую маркировку проводов, а то и полное ее отсутствие – все провода окрашены в один цвет, и различить их невозможно.

У юзера, который впервые столкнулся с подключением потребителей энергии к блоку питания, могут возникнуть опасения: как разобраться в этом хитросплетении проводов? На самом деле там нет ничего сложного: все провода собраны «в кучу» при помощи коннекторов, которые стандартизированы и унифицированы.

Разобраться с ними тоже просто: они сильно отличаются друг от друга.

USB-разъемы и другие определения

Наиболее распространенным разъемом является USB-штекер, который подключает компьютер, монитор и другие устройства к источнику питания. Они предназначены для обеспечения удобного решения для устройств, требующих постоянного тока или зарядки через USB-разъем, например, сотовые телефоны и планшетные компьютеры.

Кабель или шнур — это один или несколько проводов в пластиковом покрытии, что позволяет передавать мощность или данные между устройствами.

Провод представляет собой одну нить металла (например медь) или оптические волокна, способные передавать мощность или данные из одной области в другую.

Штекер — это устройство, которое соединяется с портом. Например, все карты расширения настольного компьютера имеют разъем, который позволяет им подключаться в слот на материнской плате. При обращении к кабелям разъем представляет собой конец кабеля, который подключается к порту. Например, USB-штекер имеет разъем, который позволяет подключаться к порту USB.

Адаптер — это устройство, способное преобразовывать мощность или данные из одного источника ввода в другой. Например, адаптер переменного тока, используемый с портативными компьютерами и другими устройствами, потребляет мощность переменного тока и преобразует его в постоянный ток.

Разъем Jack 3.5 аналогичен порту и представляет собой отверстие или другое соединение, которое позволяет подключать совместимый штекер к гнезду. С компьютерами гнездо обычно используется для описания аудиоразъема. Разъемы Jack 3.5 бывают различных размеров и конфигураций и очень распространены в аудиооборудовании.

Виды разъемов адаптеров питания

Разъемы зарядных устройств отличаются геометрическими размерами (типу) и полярностью. Полярность разъема определяется тем, на какую именно часть (внешнюю или внутреннюю) поступает положительный ток.

По типу разъемы блоков питания можно поделить на 2 группы.

1. Стандартные разъемы по форме напоминают полый цилиндр и имеют два контакта (двухконтактные), напряжение и нулевой. При работе ноутбука на внутренний контакт подается (+) напряжение питания, на внешний — ноль (-). Недопустима переполюсовка контактов, так как это может привести к полному сгоранию материнской платы. Разъемы зарядных устройств отличаются между собой размерами внешнего и внутреннего диаметров. Величины этих диаметров указаны в маркировке разъемов. Первое число — внешний диаметр в мм (чаще всего 4.8, 5, 5.5), второе — внутренний (в основном 1.7,2,2.5). При подборе сетевого адаптера необходимо чтобы параметры разъема гнезда питания ноутбука соответствовали размерам разъема питания.

   Некоторые вариации двухконтактных разъемов БП имеют центральный контакт выполненный в виде штыря.

   Такие марки ноутбуков как Fujitsu-Siemens, Acer, GigaByte, ASUS, Toshiba, ViewSonic используют блоки питания со стандартными разъемами.

2. Разъемы блоков питания с тремя выводами (трехконтактные с системой распознавания «свой-чужой»). На контакт расположенный внутри подается напряжение + 19,5 V, на внешний контакт — «ноль». В центре разъема находится контакт в виде штыря (иголки), он называется информационным. На него из блока питания подается сигнал с информацией о мощности адаптера. Непосредственно сигнал проходит от разъема блока адаптера, через дроссель, на мультиконтроллер (SMSC). Необходимая информация считывается с EEPROM, установленном в БП. При мощности адаптера меньше необходимой, зарядка аккумуляторной батареи прекратится.

   Разъемы такого типа установлены в ноутбуках DELL, HP, IBM.

Разъемы блоков питания ноутбуков подвержены каждодневным большим нагрузкам. В следствие того что аккумуляторы не могут долго держать зарядку, их используют чаще всех остальных устройств.

Признаки неисправного разъема блока питания:

• батарея не заряжается при подключенном БП, индикатор питания при этом работает или мигает;
• зарядка батареи начинается только при определенной фиксации разъема или провода БП;
• самопроизвольное выключение питания;
• нагрев штекера;
• ноутбук не включается.

При замене поврежденного разъема БП необходимо правильно подобрать разъем для ноутбука, который бы без усилий и достаточно плотно входил в гнездо питания, и соответствовал необходимым техническим параметрам ноутбука.

Распиновка разъёмов компьютерного блока питания

Что такое блок питания и как он работает?

Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

 Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения.  Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

Все разъемы компьютера: цоколёвка и распиновка кабелей, гнёзд и штекеров ПК

С необходимостью разобраться с подключением к компьютеру того или иного устройства сталкивается каждый, ведь сегодня ПК (ноутбук, планшет) есть у всех. А у компьютера есть много разных разъёмов для подключения множества различных устройств: клавиатуры, мышь, принтеры, питание, модемы, монитор, джойстик и многое другое.

Всё это дело иногда нуждается в ремонте (обрыв провода внутри кабеля или перегиб возле штекера), а купить новый не всегда есть возможность. Да и при отключении всех проводов от компьютера при плановых чистках, может возникнуть сомнение «что там куда было всунуто».

Чтоб раз и навсегда собрать воедино всю необходимую и исчерпывающую информацию и распиновках, цоколёвках и назначении всех гнёзд/штекеров — редакция 2 Схемы.ру подготовила этот справочный материал. В таблицах, ниже приведены цоколёвка и распиновка внутренних и внешних разъёмов персонального компьютера и ноутбука.

Блок питания компьютера

Распиновка разьема БП формата ATX

Распиновка разъемов дополнительного питания: АТХ разъёмы, SerialATA (или просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов):

Другой вариант:

Ещё один вариант для БП видеокарт:

Подробнее про распиновку разъемов питания компьютера читайте тут

Разъемы для подключения звука

Количество этих разъемов может быть разным. Кроме этого они могут быть продублированы на компьютере и находиться как сзади корпуса, так и на передней панели. Эти разъемы обычно сделаны разных цветов.

• Салатовый — служит для подключения одной пары стерео-колонок.
• Розовый — подключение микрофона.
• Голубой — линейный вход для подключения других аудиоустройств и записи с них звука на компьютер.

При этом, если у вас два или три зеленых разъемов на компьютере, вы можете одновременно подключить к ним и колонки и наушники и в настройках компьютера выбирать на какое устройство выводить звук. Программное обеспечение звуковых карт может предоставлять возможность переопределять назначение звуковых разъемов. Звуковые разъемы остальных цветов служат для подключения дополнительных колонок.

Разъемы данных (Южный мост)

IDE (Integrated Drive Electronics)

По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов.

Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов.

DVD slim sata

DVD slim sata (распиновка стандарта мини сата).

Распиновка USB-разъемов в ПК

Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

Распиновка разъёма материнской платы для передней панели USB 2.0

Распиновка USB-разъемов 3.0 (Universal Serial Bus).

USB 3.0 на материнке

Распиновка разъёма материнской платы для передней панели USB 3.0

Распиновка AT клавиатуры

Цвета у производителей ПК не унифицированы. Например, у одних разъём подключения клавиатуры может быть фиолетовый, у других – красный или серый

Поэтому обращайте внимание на специальные символы, которыми помечены разъёмы. Эти разъемы служат для подключения мыши (салатовый разьем) и клавиатуры (сиреневый разьем). Бывают случаи когда разъем один, наполовину окрашен в салатовый цвет, другая половина — в сиреневый — тогда в него можно подключать как мышь, так и клавиатуру

Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

Схема заглушки для тестирования COM-порта.

Раскладка IEE 1394 на материнке

IEEE 1394 — последовательная высокоскоростная шина данных. Разные компании используют для её названия бренды Firewire у Apple, i.LINK у SONY и т.д. К разработке приложила руку компания Aplle. По своей сути разъем похож на USB. Данный порт, по всей видимости, не получит широкого распространения из-за лицензионных выплат на каждый чип для этого порта в пользу компании Apple.

Разъемы данных (Северный мост)

PCI Express: x1, x4, x8, x16

Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.

Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.

Соединение разъёма RJ45

Обжим сетевого кабеля с разъёмом RJ45 (PC-HUB, PC-PC, HUB-HUB). Подробнее про распиновку витой пары сети 8 проводов читайте тут

Почти каждый разъём очень трудно или вообще невозможно подключить неправильно. За редкими исключениями, вы не сможете подключить устройство «не туда».

Что куда подключать

При сборке компьютера он попросту не включится, если не запитаны материнская плата или процессор. Если не запитан винчестер или SSD, то не загрузится операционная система.

Подача же неправильного напряжения (а такое иногда также случается при использовании БП сомнительного качества) чревата выходом из строя дорогостоящих комплектующих. Рассмотрим, какие должны быть коннекторы, как называется каждый из них и что куда подключить чтобы система заработала.

Материнская плата

Для подключения этой детали все еще может использоваться 20-контактный разъем для подачи основного питания +12в. С появлением материнских плат со слотом PCI-Express начали внедрять 24-пиновый коннектор, а именно MOLEХ 24 Pin Molex Mini-Fit Jr. PN# 39–01-2240 на стороне БП и розетку Molex 44476–1112 (HCS) на материнской плате.

Встречаются и блоки с коннектором смешанного типа: к 20-пиновому коннектору можно присоединить дополнительные четыре пина, если есть такая необходимость. Это удобно тем, что на базе такого БП можно собрать любой компьютер стандарта ATX.

Подключить такой коннектор не сложно: все пины имеют трапециевидную форму, поэтому вставить его «вверх ногами» попросту невозможно физически. Правда, есть одно замечание: достаточно крепкий парень таки сможет вставить этот коннектор неправильно, однако включить собранный компьютер, увы, не сможет.

Процессор

Для электроэнергии ЦП используется вспомогательный 4 pin соединитель, который называется P4 power connector или же ATX12V. Через провод подается напряжение 12 В. Подходящая розетка на материнской плате обычно одна.

Пины также трапециевидные, поэтому любой разберется, как подключить их правильно.

Видеокарта

Для видеокарты, которая вследствие мощности, оборудована гнездом для дополнительного питания, потребуется подобрать соответствующий БП. С подключением сложностей также не возникнет, а вот по поводу наличия соединителя и подходящих гнезд можно «сесть в лужу».

Что следует помнить:

• Бюджетные видеокарты и некоторые устройства среднего класса, дополнительного питания не требуют;
• Более мощные оборудованы гнездом 6 pin или 8 контактным разъемом;
• У топовых моделей таких розеток может быть две: 6- и 8- контактная или пара 8‑контактных.

Существует также универсальный соединитель, который после простой сборки превращается из 6‑пинового в 8‑пиновый.

Прочие устройства

Сюда можно отнести жесткие диски и твердотельные накопители, а также оптические дисководы, которые хотя и редко, но еще используются. Для подачи питания используется всего два вида коннекторов: 4‑пиновая вилка MOLEХ 8981–04P или 5‑контактные вилки для устройств САТА типа MOLEX 675820000. Для жесткого диска и оптического дисковода коннекторы аналогичные, и в любом БП их обычно несколько.

Итак, минимальное количество коннекторов, необходимых для сборки самого простенького компа:

• для материнской платы;
• для питания процессора;
• для накопителя, на котором будет установлена операционная система.

Как видите, всего их три.

Все остальное – например, питание видеокарты или оптический дисковод, уже дополнительные фичи, без которых вполне может обойтись слабый офисный компьютер.

Переходники и адаптеры

Не всегда удается найти БП с подходящими характеристиками, который еще и оборудован всеми необходимыми коннекторами. К счастью, здесь нам могут помочь адаптеры, которые можно найти в любом компьютерном магазине. При копеечной стоимости они помогут решить возникшие проблемы. Что может потребоваться при сборке:

• Переходник из коннектора Молекс на SATA разъем оптического дисковода или винчестера;
• Адаптер с 4‑пинового Молекса или 5‑пинового САТА для подключения 6‑пинового или 8‑пинового гнезда видеокарты.

В последнем случае не гарантируется подача необходимого количества энергии, поэтому лучше все-таки поискать подходящий БП.

Вот, собственно, и все по теме разъемов БП. Также советую ознакомиться со статьей «сертификаты блоков питания». Информацию про основные характеристики блока питания вы найдете здесь. А в качестве претендента занять место в системном блоке вашего будущего компа, могу порекомендовать устройство Chieftec GPS-600A8 600W.

4 Пиновый разъем блока питания — ПК портал

Содержание

1. Блок питания PC и принцип его работы
2. PC и напряжения, необходимые для работы
3. Самый большой разъем блока питания ATX 24pin
4. Распайка 24 pin у блока питания
5. Дополнительные разъемы
6. Особенности
7. Коннекторы БП
8. Маркировка для проводов БП
9. Коннектор мат. платы
10. Модульный блок питания
11. Разъемы блока питания
12. Разъемы на блоке питания. Конструктивные особенности блоков питания
13. Разметка проводов блока питания

При желании произвести апгрейд персонального компьютера часто возникает вопрос о совместимости комплектующих, разъемов и мощности блока питания. Для обновления конфигурации ПК с целью увеличения его производительности могут заменяться материнские платы, процессор, планки памяти, интегрироваться более мощная видеокарта.

И если при замене звуковой или графической карты следует обратить внимание на соответствие гнезд на материнской плате, то при необходимости поменять «мать» важна и распиновка 24 pin блока питания.

Блок питания PC и принцип его работы

Блок питания компьютера использует сетевое напряжение стандартного уровня 230V с частотой 50Hz (Россия). Принцип работы довольно прост: сетевое напряжение выпрямляется, чистится и с помощью генератора преобразуется в сигнал высокой частоты с размахом 310V+. А маленький высокочастотный трансформатор преобразует высокое напряжение в нужные для PC уровни с последующим выпрямлением. Присутствуют в БП также стабилизация напряжения и защиты по току, напряжению и в продвинутых моделях по температуре.

А теперь разберемся с распиновкой 24 pin блока питания.

PC и напряжения, необходимые для работы

Для работы современного компьютера от блока питания требуются следующие уровни напряжения: +3.3 вольт, +5 вольт, +12 вольт. Последнее (+12V) подается на двигатели, вентиляторы и подсветку, а низкие (+3.3V и +5V) используются для питания цифровых схем.

Самый большой разъем блока питания ATX 24pin

Самый большой кабель с разъемом блока питания — 24 pin, или 20+4, как он иногда называется еще. Разъем на 20 pin применялся для старых плат. Сейчас это практически одно и то же. Разница лишь в съемной дополнительной фишке на 4pin, за счет чего поддерживаются платы нового образца, требующие более плотного энергетического рациона.

В этом разъеме выполнена распиновка 24 Pin, и блок питания имеет все вышеперечисленные напряжения. Также есть служебные контакты для включения и выключения компьютера и для подачи питания от дежурного источника.

Важная особенность этого разъема — его можно вставить в гнездо строго в одном положении. Обеспечено это тем, что все контакты (pin) имеют разную геометрическую форму. Можете убедиться в этом сами, но не стоит усердствовать — платы очень хрупкие.

Распайка 24 pin у блока питания

Для удобства и простоты все провода напряжения БП и все служебные контакты имеют свой цвет изоляции. Стоит их запомнить на будущее. Попробуем перечислить их, итак:

1. Черный цвет — общий провод (COM). Относительно него измеряются все напряжения на выходе блока питания.
2. Красный цвет — +5 вольт.
3. Желтый цвет — +12 вольт.
4. Оранжевый цвет — +3,3 вольта.
5. Синий цвет — минус 12 вольт.
6. Зеленый (салатовый) — включение БП (PS-ON). Для включения (и выключения) блока питания надо кратковременно замкнуть этот контакт на черный провод. В дополнительном разъеме 4pin для версии 20+4 продублированы напряжения +12V, +5V и +3.3V.

Как видите, ничего сложного в распиновке 24 pin блока питания современного компьютера нет.

Дополнительные разъемы

Кроме главного разъема из современного блока питания выходят также дополнительные штекеры. Они имеют меньше контактов, малые размеры. Предназначены они для подключения к периферийным устройствам компьютера, таким как картридеры, оптические дисководы, жесткие диски HDD и SSD, дискретные аудио- и видеокарты, модемы, вентиляторы и прочие устройства.

Разъемы эти тоже обладают ключами и защищены от неправильного подключения, что не отменяет требования быть аккуратным и внимательным, ибо автору этих строк удалось вставить разъем дополнительного питания +12V CPU неправильно (но без поломок и негативных последствий, просто плата не запустилась).

Основные типы таких разъемов:

1. Molex — подводит к потребителям +5 вольт, +12 вольт и два COM.
2. PCI-E — в основном для материнских плат и видеокарт, в зависимости от конфигурации могут быть на 4, 6 и 8 Pin. Подают +12V и рассчитаны на передачу больших токов.
3. SATA 15, подводит питание к оптическим приводам и жестким дискам с интерфейсом SATA. Содержит +3.3V, +5V и +12V, а также COM.

Существуют также разъемы для подключения дисковода магнитных дискет (флоппи дисков). Ввиду их старости и бесперспективности в данной статье не рассматриваются.

В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного — кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD — SATA HDD).

Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров.

Маркировка для проводов БП

Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.

Коннектор мат. платы

Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.

Модульный блок питания

Перед рассмотрением основных разъемов, необходимо упомянуть о простых БП и о блоках питания с модульными кабелями. У дешевых блоков питания все кабеля установлены заранее. И поэтому неиспользуемые кабеля будут болтаться внутри корпуса, ухудшая циркуляцию воздуха и возможно эстетичный вид, если корпус вашего системного блока прозрачный.
Если вам необходим хороший воздухообмен внутри корпуса и красивый внешний вид, стоит приобрести модульный блок питания. В таком блоке питания самые важные кабеля уже подключены, а остальные можно подключить через модульные разъёмы. Понятно, что уменьшение проводов улучшает обмен воздуха, и торчащие провода не испортят внешний вид.

Модульные блоки питания

Разъемы блока питания

Выбирая блока питания, первым делом необходимо обращать внимания на стандарт интерфейса (ATX 2.0, ATX 2.2, ATX 2.3). Стандарт блока питания должен соответствовать стандарту материнской платы.
В 2003 года основной разъём питания для материнской платы был расширен на 4 контакта: с 20pin, до 24pin. Это было необходимо для поддержки видеокарт с интерфейсом PCIe, которые потребляют до 75 W от материнской платы.

4-контактный разъем для питания процессора и 6-контактний разъем для дополнительного питания PCIe-видеокарт

Разъем типа Molex предназначен для обеспечения питанием жестких дисков стандарта UltraATA и других устройств (CD-, DVD-приводы). Но в связи с ростом популярности жестких дисков стандарта SATA, количество разъемов Molex в блоках питания уменьшилось.

Разъёмы питания Molex для жёсткие дисков типа ATA и CD-, DVD-приводов.

Разъём питания SATA.

Разъем для флоппи-дисковода. Не изменился с 1980 года

Разъемы на блоке питания. Конструктивные особенности блоков питания

На задней панели блока питания размещен разъем для сетевого кабеля. Раньше возле него устанавливали разъем для подключения кабеля монитора. Кроме этого на задней стенке блока питания можно встретить:

• выключатель;
• кнопки для управления вентилятором;
• переключатели сетевого напряжении 110/220 В;
• индикатор сетевого напряжения;
• USB разъемы

Разметка проводов блока питания

Цвет провода соответствует напряжению:

• Желтый провод — +12 В,
• Красный провод — +5 В,
• Оранжевый провод — +3,3В,
• Черный провод — общий или земля.

Это основные провода, другие цвета у разных производителей имеют разные напряжения.

«>

Подробная информация о разъеме питания ATX

Когда речь идет о разъеме питания ATX , нам сначала нужно знать мощность ATX, функция которой заключается в преобразовании источника питания переменного тока 110–220 В в питание постоянного тока 5 В, 12 В и 24 В. , используемый в компьютере. По сравнению с источником питания AT, когда питание ATX отключено, оно не отключается полностью, а поддерживает относительно слабый ток, который используется для добавления функции управления питанием. С помощью этой функции пользователи могут напрямую осуществлять мягкое отключение через операционную систему, а также осуществлять управление сетевым питанием. Нет никаких сомнений в том, что разъем питания ATX предназначен для подключения к материнской плате. В этой статье будут представлены несколько видов разъемов и что такое булавка разных цветов для .

1. Что представляет собой каждый тип разъема для

Существует шесть типов распространенных разъемов. Например, сделайте следующее изображение:

Имя	Функция
Разъем питания	Питание материнской платы (20+4 контакта)
Разъем питания Serial ATA	силовые жесткие диски и оптические приводы (15 контактов, 5 проводов)
Разъем питания процессора	Питание процессора (4 контакта, 8 контактов)
Разъем питания графического процессора	Питание графического процессора (6 контактов, 8 контактов)
Большой разъем питания с D-портом	питание старых устройств IDE, таких как жесткий диск и оптический привод разъема IDE
Монитор оборотов вентилятора	Питание вентилятора, мониторинг и управление скоростью вращения вентилятора ЦП



2. Разные цвета штырьков на разъеме для

Как показано на следующем рисунке, разъемы бывают девяти цветов, и они имеют разные функции.

1. Оранжевый (+3,3 В): обеспечивает питание памяти. Требования к напряжению строгие, выход стабильный, коэффициент пульсации небольшой, а выходной ток большой, для чего требуется более 20 ампер.
2. Синий (-12 В): Обеспечивает уровень логической оценки для последовательного порта. Требуемый ток небольшой, обычно менее 1 ампера.
3. Черный (0 В): линия питания является линией заземления, и другие линии питания должны использоваться вместе с ней для подачи питания на компьютер.
Советы : Блок питания ATX разделен на несколько частей, каждая часть должна иметь заземляющий провод. Если несколько частей имеют общий заземляющий провод, эффективность его работы будет значительно снижена. Итак, всего 8 проводов заземления.
4. Красный (5 В): Рабочее напряжение, подаваемое на ЦП, PCI, AGP, ISA и другие интегральные схемы, является основным рабочим источником питания в компьютере. Качество его питания напрямую связано со стабильностью компьютерной системы.
5. Зеленый (PS_ON): Через электрический уровень контроля питания. Когда уровень сигнала порта превышает 1,8 В, основное питание отключено; Если уровень сигнала ниже 1,8 В, питание включено. Когда он замыкается на землю, он запускает источник питания.
6. Серый (PWR_OK): Контрольная линия, играющая роль обратной связи.
7. Белый (-5 В): позволяет определить уровень логической схемы и не является обязательным.
8. Фиолетовый (+5VSB): блок питания ATX подает питание + 5 В 720 мА на материнскую плату через контакт 9, который обеспечивает питание для WOL (пробуждение по локальной сети) и цепи загрузки, интерфейса USB и других цепей. (Питание по-прежнему подается после выключения)
9. Желтый (+12 В): Как правило, он обеспечивает питание двигателя шпинделя и двигателя поиска жесткого диска, оптического привода и дисковода для гибких дисков, а также обеспечивает рабочее напряжение и логику схемы последовательного порта. уровень сигнала для слота ISA.

Характеристики питания компьютера и типы разъемов

Блок питания — это кровь компьютера, и без него компьютер не может даже функционировать, независимо от того, насколько хорошее программное и аппаратное обеспечение установлено на нем. Если отключить компьютер от источника питания и открыть корпус процессора, то можно увидеть большую коробку, в которой находится блок питания. Коробка выглядит большой, и из нее выходят или подключаются толстые провода. Разъем питания содержит большое количество источника питания, поэтому, когда кто-то собирается установить или переустановить какое-либо оборудование, рекомендуется сначала отключить источник питания, поскольку поток заряда также может вызвать серьезные повреждения от удара. Есть несколько вариантов блоков питания и несколько способов их установки в компьютер;

Типы разъемов и их напряжения:

Следует знать, что разъемы, которые подключаются к материнской плате, бывают разных размеров и типов. Когда кто-то открывает процессор, можно найти множество типов проводов, выходящих из коробки, и там также будет много разъемов. Каждый из этих разъемов, который можно было бы увидеть, каким-то образом связан с другими частями системы. Кроме того, они также будут подключены к самой материнской плате, чтобы гарантировать, что видеокарты, материнские платы и все другие устройства, подключенные к компьютеру, получат соответствующий источник питания. Ниже приведены типы разъемов, которые можно найти в компьютере.

SATA: Запоминающие устройства, которые можно найти в компьютерах, также нуждаются в некотором источнике питания. Подключение питания к нему выполнено нестандартно, как и не может быть 4-контактного разъема. Имеется разъем питания SATA, который можно использовать для расширения возможностей диска SATA. Это соединение может дать питание новейшим дискам SATA и тем, которые вышли в переходный период SATA. Стандартное подключение питания для SATA можно увидеть в дальнем левом углу диска. Но если у вас есть только разъем Molex, то он может позволить использовать и этот разъем. Последний SATA не работает и обычно не имеет соединения SATA, которое только одно. Этот разъем очень специфичен, и диск SATA — единственное устройство, которое может использовать этот тип подключения.

Molex: это наиболее распространенный тип соединения в компьютере. Это самый простой разъем и имеет 4-контактный разъем питания. Название было дано этому соединению из-за производителя, который строит этот соединитель. Molex на самом деле является очень большой организацией, и она создала множество соединителей, но соединения, которые можно найти в компьютерах, теперь имеют название этого соединителя Molex.

4/8-контактный 12 В: 4-контактное соединение также известно как соединение Molex. Это один из наиболее распространенных типов разъемов, которые используются в компьютере. Разъем имеет некоторые формы, например, он на самом деле наклонен с одной стороны, чтобы его можно было вставить в разъем питания, который имеет точный размер. Обычно эти типы питания используются для расширения возможностей периферийных устройств внутри компьютеров, таких как CD-ROM. Многие вентиляторы также подключаются к этому конкретному разъему. Этот разъем можно найти во многих местах системы, так как сейчас он очень распространен. Здесь также можно найти 8-контактный разъем. Это называется ЭПс12 вольт. Этот блок питания является начальным уровнем и был разработан специально для серверов и тех устройств, которые имеют несколько целей. Кроме того, если процессор имеет несколько ядер, которым требуется много энергии, то этот разъем также используется там. Поскольку к нему подключено 8 контактов, поток энергии велик. Их также можно найти на материнской плате с запретом на 24-контактный разъем.

PCIe 6/8-Pin: Материнская плата — не единственная часть компьютера, требующая большого количества энергии. PCIe иногда имеет больше подключений, поэтому ему также требуется больше энергии. Кроме того, есть несколько 6-контактных и 8-контактных разъемов питания, которые специально разработаны для PCIe и напрямую подключаются к разъемам на нем. Следовательно, через PCIe может проходить большое количество энергии. 6-контактный разъем фактически имеет мощность 75 Вт, а 8-контактный разъем содержит мощность 150 Вт. Причина, по которой PCIe требует слишком много энергии, заключается в том, что у него есть видеокарты, и если видеокарта мощная, она потребует много энергии. Кроме того, к карте подключено много процессоров, а также несколько вентиляторов, которые помогают охлаждать тепло, выделяемое картой. Если посмотреть на верхнюю часть видеокарты, то там находятся разъемы. Здесь можно подключить больше разъемов, если карте PCIe требуется больше энергии. Итак, сама карта тоже имеет разъем и нуждается в прямом питании.

20-контактный: 20-контактный разъем использовался в прежние времена, когда стандарты не были такими высокими и мощность не требовалась так много для поддержания работы системы. Теперь, когда столы изменились, требуется больше энергии, и теперь использование 20-контактного разъема меньше. Теперь можно найти 20-контактный разъем вместе с дополнительным 4-контактным разъемом, чтобы на устройства можно было подавать больше энергии, чтобы они могли работать на должном уровне.

24-контактный: Поскольку устройства сильно эволюционировали, их потребности в источниках питания также резко возросли. Теперь 20-контактный разъем нельзя использовать, и его заменили 24-контактные разъемы. Этот разъем действительно большой и расположен на материнской плате. Так как размер этого разъема довольно большой, то его легко можно найти на материнской плате. Здесь можно просто вставить штекер, и будет установлено прямое соединение между блоком питания и материнской платой.

Гибкий диск: Дисководы больше не используются. Но если он есть в компьютере, то тип разъема, который к нему подключается, как-то сильно отличается. Этот уникальный разъем представляет собой 4-контактный разъем, и он слишком мал. Теперь это просто разъем для гибкого диска, и это его общее название. Иногда его также называют коннектором Берга. Причина, по которой разъем настолько уникален и мал, заключается в том, что флоппи-дисковод требует очень небольшого количества энергии, поэтому разъем всего 4 контакта. Из-за его уникальности довольно легко найти правильное подключение питания и подключить его к приводу, чтобы он мог работать правильно.

Спецификации:

Когда начинаешь проверять блоки питания, которые есть в компьютере, есть много терминов, с которыми сталкивается человек, и он может даже не знать, что они означают. Типичным примером этого является A. A означает ампер, и это единица электричества, которая указывает, сколько электронов может пройти через определенную точку в данный момент времени. Ампер обозначается словом А. Вот некоторые характеристики, которые следует усвоить;

Мощность: есть важный термин, о котором следует знать. Он называется «ватт». На самом деле это расчеты того факта, сколько вольт-ампер составляет общее количество ватт. Эта сила используется во всех местах частиц в любое время. Таким образом, если взять общее количество вольт и ампер, что означает, сколько электронов проходит мимо, и умножить их оба, то будут получены ватты. Таким образом, мощность 60 Вт будет равна 120 В и 0,5 ампер электричества. Его можно найти на многих местах блока питания. На этикетке источника питания также упоминаются многие вольты и амперы, поступающие из разных точек. Кроме того, это указывает на то, что общая мощность 2000 Вт может быть передана в компьютер в определенное время.

Размер: Размеры соединения имеют большое значение, так как многие разъемы различаются по размеру. Для одного разъема доступно несколько размеров, поэтому, если кто-то собирается их подключить, он должен убедиться, что разъем любого размера подключен к соединению, чтобы можно было установить правильный тип соединения и электричество могло легко проходить через него. . Материнские платы меньшего размера будут содержать небольшие разъемы, и, следовательно, для них потребуются разъемы меньшего размера. Количество разъемов: еще один важный момент, который имеет наибольшее значение, если количество разъемов, доступных на устройстве. Но поскольку источник питания может варьироваться, необходимо очень тщательно выбирать разъемы, чтобы удовлетворить потребность в мощности и подключить устройство, которое может работать должным образом.

ATX: ATX — это тип блока питания. Он настолько стандартен, а его форма и размер настолько стандартизированы, что можно легко найти ATX и подключить его к тому месту, где он был подключен раньше. Стандартизация размера и формы позволяет соединениям ATX принимать любой разъем ATX, независимо от того, новый он или нет, он, безусловно, будет совместим. Используемый источник питания может иметь множество различных типов разъемов, и этот разъем позволяет большому количеству оборудования подавать питание непосредственно на них. Следовательно, когда кто-то покупает блок питания, он должен убедиться, что размер такой же, и есть совместимость между текущим и новым разъемом. Блок питания не такой жесткий; есть и довольно модульные. АТЗ является одним из них. Есть разъемы, которые можно найти на задней панели, чтобы можно было выполнить стандартные соединения, и это зависит от того, что необходимо иметь на другой стороне разъема. Кроме того, это может позволить пользователю свести к минимуму количество кабелей, которые у него есть в компьютере. Кроме того, можно довольно легко добавлять или удалять вальсы и тип соединителя, который вам нужен.

Micro ATX: Как известно, материнские платы бывают разных размеров. Итак, если материнская плата маленькая, очевидно, что и размер будет маленьким. Таким образом, есть потребность в микро-АТХ, который имеет небольшой размер и может довольно легко подключаться к материнской плате. Таким образом, следует быть осторожным даже с разъемами ATX, поскольку размеры могут легко варьироваться.

Опции двойного напряжения:

Эта опция фактически означает, что устройство, имеющее эту функцию, может работать на одном из двух доступных напряжений питания. Во многих странах разное напряжение. Благодаря этой функции производители могут продавать свою продукцию и в других странах, поскольку напряжение можно регулировать с помощью опций двойного напряжения. Следовательно, пользователь может выбрать определенные параметры напряжения, и это можно сделать с помощью небольшого переключателя. Поскольку шнур питания ПК прикручен к задней части корпуса, у некоторых из них здесь есть небольшой переключатель, и там указано напряжение, например, 115 В или 220 В. Здесь можно найти вариант двойного напряжения и изменить его самостоятельно.

После всего этого можно ознакомиться с типами подключения питания и настроить их самостоятельно. Также он может попробовать отключить компьютер, открыть его и проверить подключение к электросети, что может повысить уровень знаний человека. Также следует знать о размерах и количестве разъемов. Причина в том, что если размер отличается от разъема, он может вообще не подключиться или может быть подключен неплотно, и, следовательно, источник питания не будет легко проходить по всей цепи. Кроме того, следует проверить документацию и знать, какое напряжение должно быть у источника питания, и может гарантировать, что он получает такое же количество энергии, которое ему нужно. Кроме того, обеспечение того, чтобы все было на своих местах, может помочь компьютеру безопасно и успешно включиться.
