Распиновка реле поворотов ваз. Распиновка реле поворотов ВАЗ: особенности подключения и диагностика неисправностей

Как проверить работоспособность реле поворотов ВАЗ. Где находится реле поворотов на разных моделях ВАЗ. Как правильно подключить реле поворотов. Какие бывают неисправности реле поворотов и как их устранить.

Назначение и принцип работы реле поворотов ВАЗ

Реле поворотов является важным элементом электрооборудования автомобиля, обеспечивающим мигание указателей поворота с заданной частотой. Его основные функции:

• Включение и выключение ламп указателей поворота с определенной периодичностью
• Обеспечение одинаковой частоты мигания для всех ламп поворотников
• Сигнализация о неисправности лампы указателя поворота

Принцип работы реле поворотов основан на нагреве и охлаждении биметаллической пластины, которая замыкает и размыкает контакты. При подаче напряжения пластина нагревается и изгибается, размыкая цепь. При остывании она возвращается в исходное положение, вновь замыкая контакты.

Расположение реле поворотов на разных моделях ВАЗ

Месторасположение реле поворотов зависит от конкретной модели автомобиля ВАЗ:

• ВАЗ 2106, 2107 — за приборной панелью слева
• ВАЗ 2108, 2109 — в монтажном блоке под капотом
• ВАЗ 2110 — под приборной панелью со стороны водителя
• ВАЗ 2114 — в блоке предохранителей под капотом

Чтобы получить доступ к реле, в большинстве случаев потребуется частичный демонтаж приборной панели или снятие крышки монтажного блока.

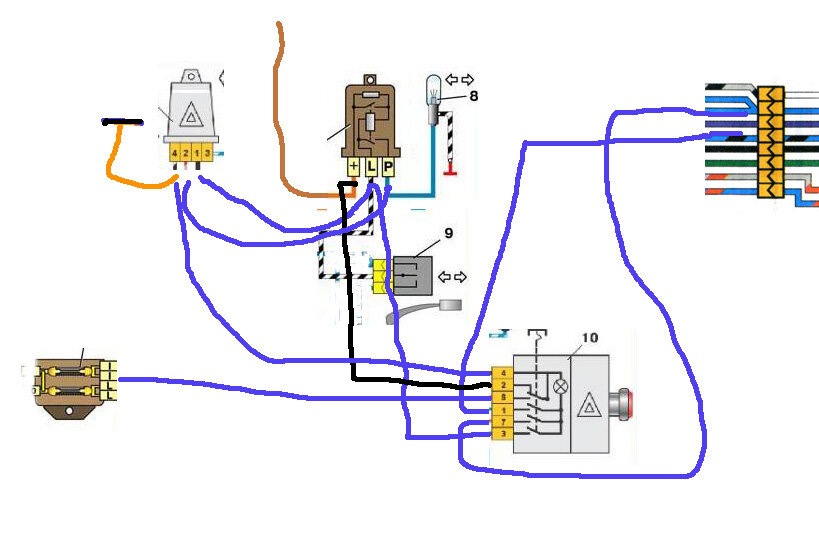

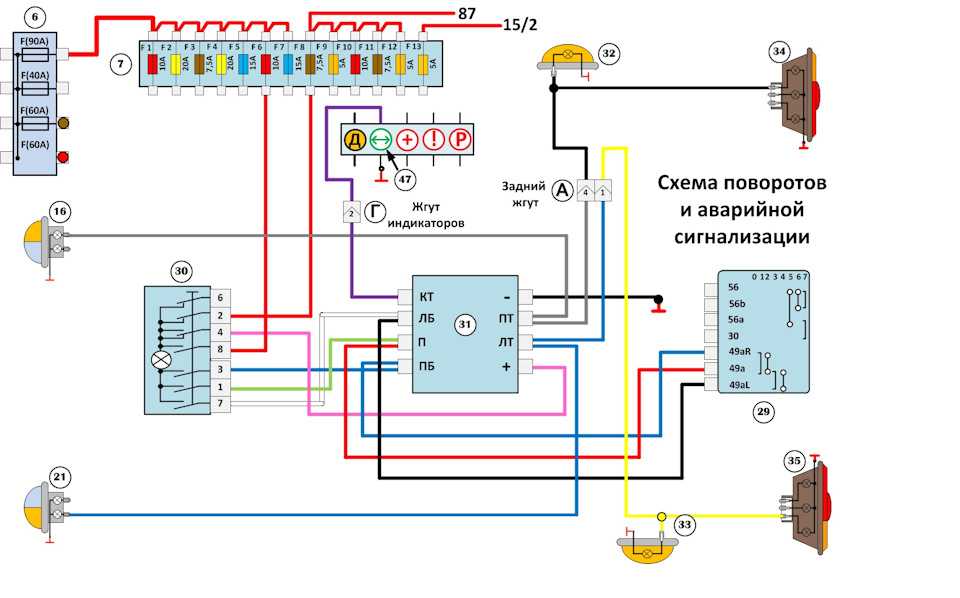

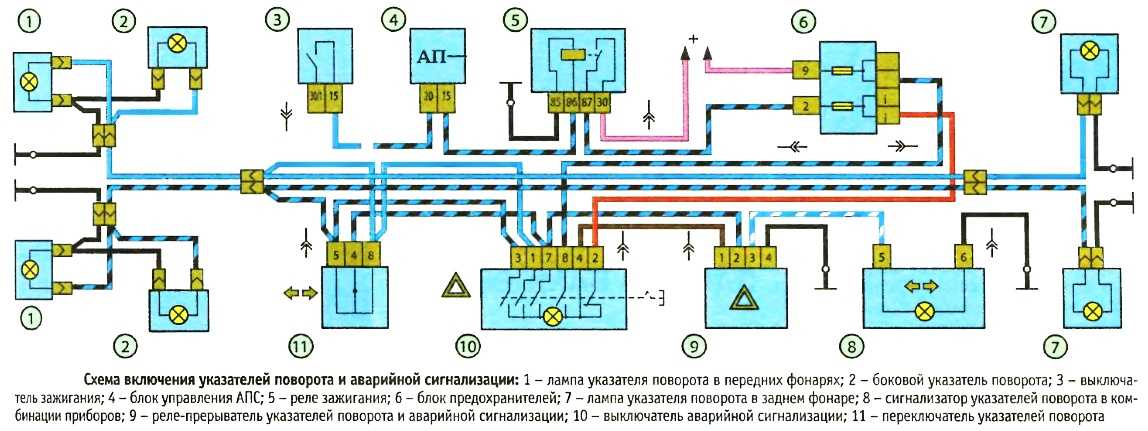

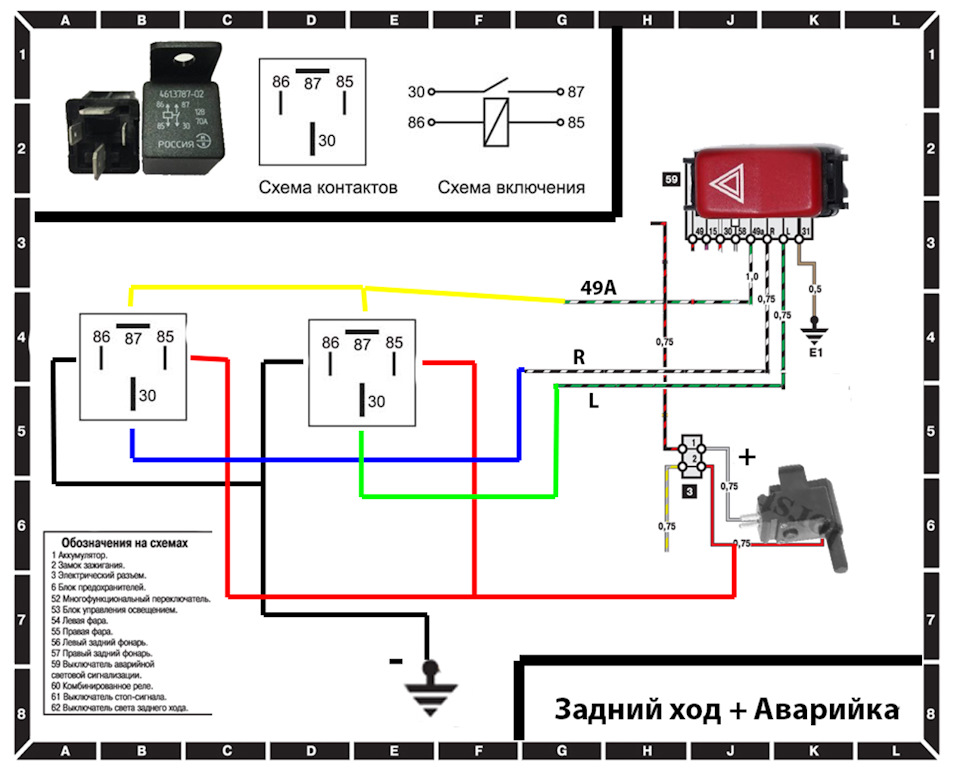

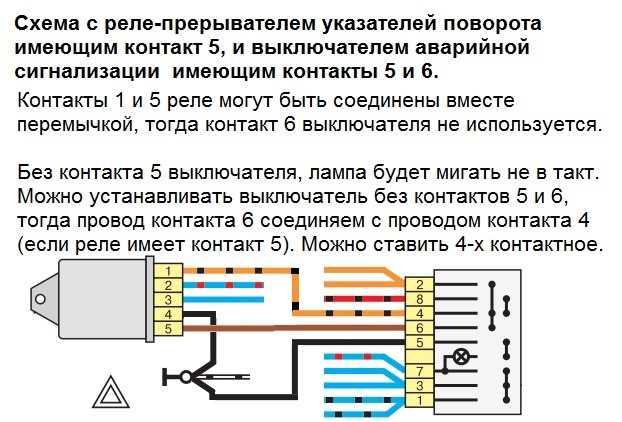

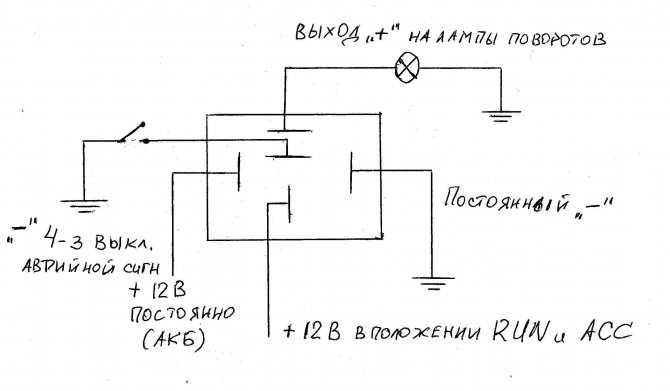

Схема подключения реле поворотов ВАЗ

Распиновка контактов реле поворотов ВАЗ стандартная и включает следующие выводы:

• 49 — питание от замка зажигания
• 49а — выход на лампы указателей поворота
• L — вход от переключателя поворотов

При подключении важно соблюдать правильную полярность. Питание подается на контакт 49, с контакта 49а идет выход на лампы, а на контакт L поступает сигнал от подрулевого переключателя.

Признаки неисправности реле поворотов

О выходе из строя реле поворотов могут свидетельствовать следующие симптомы:

• Указатели поворота не работают совсем
• Лампы горят постоянно, не мигая
• Слишком быстрое или медленное мигание ламп
• Неравномерное мигание поворотников справа и слева
• Нет характерного щелчка при включении поворотников

При обнаружении подобных признаков необходимо провести диагностику реле поворотов и при необходимости заменить его.

Проверка работоспособности реле поворотов

Проверить исправность реле поворотов ВАЗ можно несколькими способами:

1. Визуальный осмотр на наличие повреждений корпуса, окислов на контактах
2. Проверка напряжения на выводах реле мультиметром
3. Прозвонка обмотки реле омметром
4. Подключение контрольной лампы к выходу реле

Если при подаче напряжения на вход реле на выходе отсутствует прерывистый сигнал, скорее всего устройство неисправно и требует замены.

Замена неисправного реле поворотов

Процедура замены реле поворотов ВАЗ достаточно проста:

1. Обесточить бортовую сеть, отключив клемму аккумулятора
2. Найти расположение реле в монтажном блоке или за приборной панелью
3. Аккуратно извлечь старое реле из разъема
4. Установить новое реле, соблюдая правильность подключения контактов
5. Подключить аккумулятор и проверить работу указателей поворота

При замене важно использовать реле с аналогичными характеристиками, подходящее для конкретной модели ВАЗ.

Типичные неисправности реле поворотов ВАЗ

Наиболее распространенные причины выхода из строя реле поворотов:

• Окисление контактов из-за попадания влаги
• Механическое повреждение биметаллической пластины
• Обрыв обмотки внутри реле
• Нарушение герметичности корпуса
• Выработка ресурса после длительной эксплуатации

Многие неисправности можно устранить, разобрав и почистив реле. Однако в большинстве случаев рекомендуется полная замена на новое устройство.

Возможные проблемы при подключении реле поворотов

При самостоятельном подключении реле поворотов ВАЗ могут возникнуть следующие сложности:

• Неправильное подключение контактов приведет к некорректной работе
• Слабый контакт в разъеме вызовет перебои в работе указателей
• Неверный выбор типа реле может быть несовместим с бортовой сетью
• Повреждение проводки при демонтаже старого реле

Чтобы избежать проблем, следует внимательно изучить схему подключения и соблюдать полярность при установке реле поворотов.

Распиновка реле поворотов ваз 2107

Скачать

Указатели поворотов, которые используются в конструкции абсолютно любых автомобилей, независимо от их модели и марки, предназначены для обозначения совершаемого маневра. Они дают возможность другим участникам движения сразу же узнать, что вы намереваетесь поворачивать и вполне способны предотвратить дорожно-транспортное происшествие.

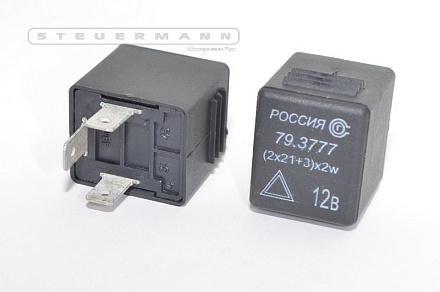

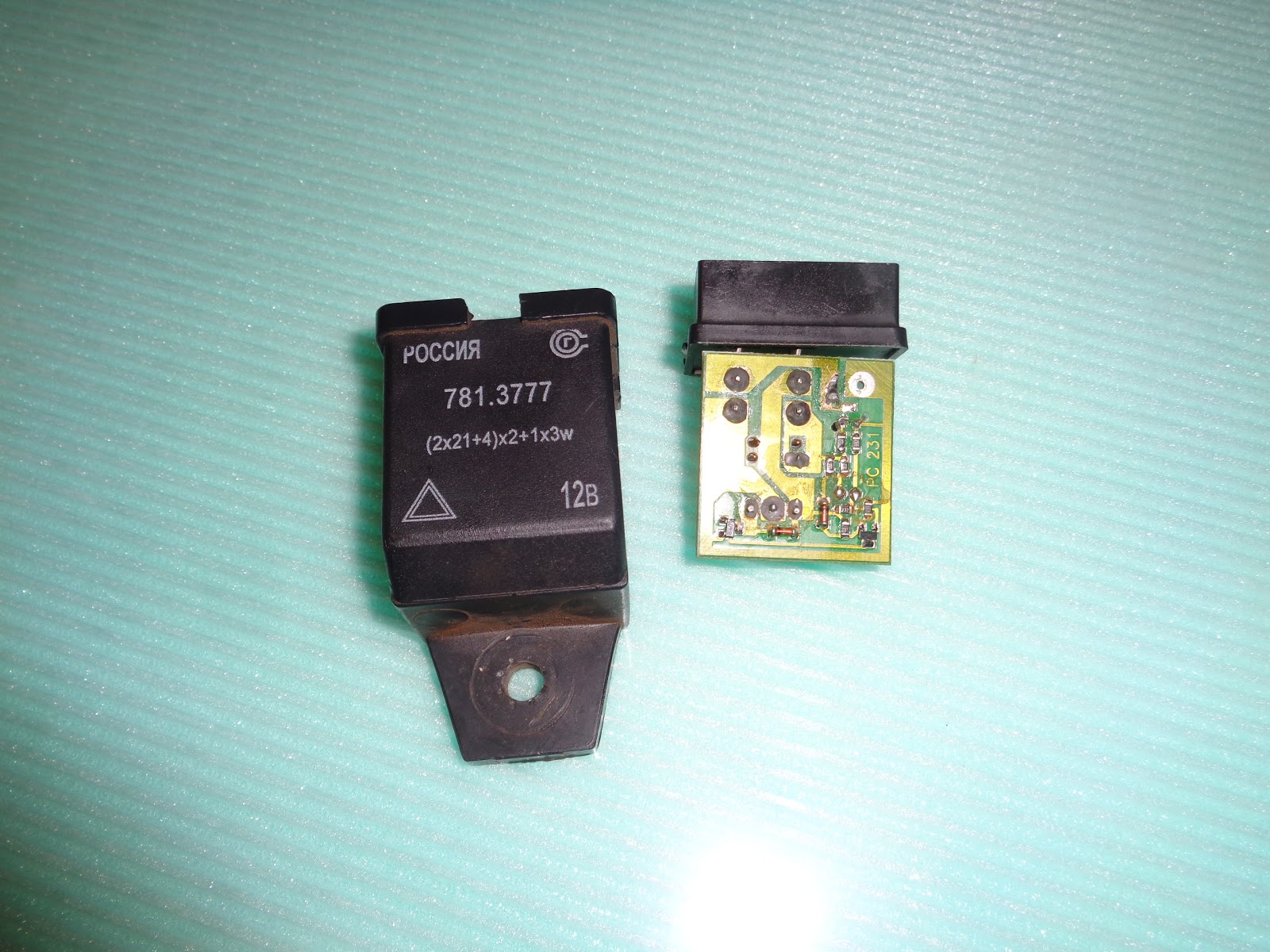

Работу указателей, а также их мигание при маневре обеспечивает реле поворотов. В модели 2107 оно представляет собой электронное устройство, сконструированное на полупроводниках. Помимо них, в конструкции прибора применяется электромагнит, который размыкает и соединяет контакты по определенной схеме.

Расположение реле поворотов в автомобилях ВАЗ-2107

Чтобы легко и быстро устранять любые неисправности реле поворотов ВАЗ-2107, важно знать, где стоит это устройство. Его расположение зависит от модификации данной модели автомобиля:

• в машинах с инжекторными двигателями реле размещается в подкапотном пространстве, в специально предназначенном монтажном блоке;
• в карбюраторных «семерках» реле поворотов может находиться непосредственно в салоне, за приборной панелью. В данном случае для получения доступа к нему потребуется демонтировать торпеду, что займет значительно больше времени.

Если реле поворотов будет стоять за приборной панелью, можно попытаться предельно аккуратно поддеть ее с помощью отвертки и максимально вытянуть на себя.

Иногда длины проводов оказывается вполне достаточно, чтобы извлечь деталь и установить новую.

Симптомы неисправности реле поворотов

Поворотники, как и реле, обеспечивающее их корректную работу, дают возможность свести к минимуму риски возникновения дорожно-транспортных происшествий при выполнении каких-либо маневров. Именно поэтому нужно постоянно поддерживать их исправное состояние и своевременно устранять любые неисправности.

На выход из строя реле поворотов могут указывать следующие симптомы, которые реально выявить даже без наличия опыта и проведения диагностических работ:

• поворотники не мигают, а горят в постоянном режиме. Это указывает на поломку электромагнита, который заклинило в одном из двух положений. Скорее всего, может потребоваться замена реле;
• лампы поворотников мерцают слишком быстро или, напротив, чересчур медленно. Данная проблема может быть вызвана неправильно выбранной мощностью источников света, однако проверить работоспособность реле не помешает;
• поворотники не срабатывают вообще. Вполне возможно, причиной поломки является перегорание лампочек, обрыв электрического контакта или выход из строя предохранителя. Но если все эти детали работают нормально, проблема кроется в реле поворотов.

Узнать, что устройство не работает, совсем несложно. Если при включении поворотников не слышно характерных щелчков, то, скорее всего, реле отказало и требуется его срочная замена.

Как снять реле поворотов

Как мы уже упоминали выше, на автомобилях с карбюраторным двигателем для демонтажа реле поворотов может потребоваться разборка приборной панели. Это довольно длительная процедура, для проведения которой необходим соответствующий опыт.

На модификациях ВАЗ-2107 с более современными инжекторными двигателями снятие реле поворотников выполняется значительно проще:

• открываем капот и добираемся до монтажного блока;
• находим реле;
• поддеваем устройство и вытягиваем его по направлению вверх;
• отключаем провода, соединяющие реле с бортовой сетью автомобиля.

После этого можно быстро установить новую деталь и надежно зафиксировать его в монтажном блоке.

Радио в машине шумы как исправить
Как снять передний бампер на санта фе 3

где стоит и находится, схема

Указатели поворотов, которые используются в конструкции абсолютно любых автомобилей, независимо от их модели и марки, предназначены для обозначения совершаемого маневра. Они дают возможность другим участникам движения сразу же узнать, что вы намереваетесь поворачивать и вполне способны предотвратить дорожно-транспортное происшествие.

Работу указателей, а также их мигание при маневре обеспечивает реле поворотов. В модели 2107 оно представляет собой электронное устройство, сконструированное на полупроводниках. Помимо них, в конструкции прибора применяется электромагнит, который размыкает и соединяет контакты по определенной схеме.

Расположение реле поворотов в автомобилях ВАЗ-2107

Чтобы легко и быстро устранять любые неисправности реле поворотов ВАЗ-2107, важно знать, где стоит это устройство. Его расположение зависит от модификации данной модели автомобиля:

• в машинах с инжекторными двигателями реле размещается в подкапотном пространстве, в специально предназначенном монтажном блоке;
• в карбюраторных «семерках» реле поворотов может находиться непосредственно в салоне, за приборной панелью. В данном случае для получения доступа к нему потребуется демонтировать торпеду, что займет значительно больше времени.

Если реле поворотов будет стоять за приборной панелью, можно попытаться предельно аккуратно поддеть ее с помощью отвертки и максимально вытянуть на себя.

Иногда длины проводов оказывается вполне достаточно, чтобы извлечь деталь и установить новую.

Симптомы неисправности реле поворотов

Поворотники, как и реле, обеспечивающее их корректную работу, дают возможность свести к минимуму риски возникновения дорожно-транспортных происшествий при выполнении каких-либо маневров. Именно поэтому нужно постоянно поддерживать их исправное состояние и своевременно устранять любые неисправности.

На выход из строя реле поворотов могут указывать следующие симптомы, которые реально выявить даже без наличия опыта и проведения диагностических работ:

• поворотники не мигают, а горят в постоянном режиме. Это указывает на поломку электромагнита, который заклинило в одном из двух положений. Скорее всего, может потребоваться замена реле;
• лампы поворотников мерцают слишком быстро или, напротив, чересчур медленно. Данная проблема может быть вызвана неправильно выбранной мощностью источников света, однако проверить работоспособность реле не помешает;
• поворотники не срабатывают вообще. Вполне возможно, причиной поломки является перегорание лампочек, обрыв электрического контакта или выход из строя предохранителя. Но если все эти детали работают нормально, проблема кроется в реле поворотов.

Узнать, что устройство не работает, совсем несложно. Если при включении поворотников не слышно характерных щелчков, то, скорее всего, реле отказало и требуется его срочная замена.

Читайте также: Регулировка сцепления ВАЗ-2107

Как снять реле поворотов

Как мы уже упоминали выше, на автомобилях с карбюраторным двигателем для демонтажа реле поворотов может потребоваться разборка приборной панели. Это довольно длительная процедура, для проведения которой необходим соответствующий опыт.

На модификациях ВАЗ-2107 с более современными инжекторными двигателями снятие реле поворотников выполняется значительно проще:

• открываем капот и добираемся до монтажного блока;
• находим реле;
• поддеваем устройство и вытягиваем его по направлению вверх;
• отключаем провода, соединяющие реле с бортовой сетью автомобиля.

После этого можно быстро установить новую деталь и надежно зафиксировать его в монтажном блоке.

Автомобильные мигалки | GTSparkplugs

Автомобильные мигалки | GTSсвечи зажигания

На другой странице мы немного поработали с реле и на одной с клаксонами, а теперь познакомимся с электрическими вентиляторами охлаждения и с тем, как их безопасно подключить. Это в основном предназначено для автомобилей, у которых еще нет проводки, модернизированных, гоночных автомобилей и т. Д. Если в вашем автомобиле уже есть электрический вентилятор, большая часть тяжелой работы выполнена. На приведенном выше изображении показаны электрические вентиляторы нескольких разных стилей (некоторые не в масштабе). Схемы подключения вентиляторов будут начинаться от простейших к более сложным, чтобы вы могли легко разобраться в них. Это версия для чтения EZ!

Давайте перейдем к некоторым мигалкам, а затем перейдем к схемам подключения!

Щелкните эту ссылку, если вы ищете краткое введение в проводку реле звукового сигнала
Щелкните эту ссылку, если вы ищете краткое введение в проводку реле
Щелкните эту ссылку, если вы ищете краткое введение до Проводка реле вентилятора

Типичный двухконтактный автомобильный проблесковый маячок

Это, вероятно, самая распространенная мигалка, которую вы найдете во многих автомобилях. Может быть, я должен сказать, что старые американские автомобили… Тем не менее, они очень распространены и на то есть веские причины. Они дешевы и хорошо работают в большинстве случаев. Автопроизводители были дешевы и надежны, и этот мигалка отвечает всем требованиям. В более новых автомобилях, скорее всего, вместо этого будет использоваться какой-то высокотехнологичный (читай, дорогой) электронный блок управления.

Эти простые мигалки работают от тепла. По сути, это термостат, похожий на выключатель со встроенным нагревательным элементом.

Он использует завершенную цепь для нагрева небольшой нагревательной катушки, которая заставляет биметаллический переключатель открываться и закрываться.

Когда сигнал поворота включен, его питание замыкает цепь включения ламп. Поскольку энергия проходит только через нагревательную спираль (высокое сопротивление), она не зажигает лампочки. НО за короткий промежуток времени это приводит к повышению температуры и, в конечном итоге, к замыканию переключателя. Как только он закрывается, нагревательный элемент замыкается, и вся мощность поступает на лампы и включает их. Когда нагревательный элемент закорочен, он начинает остывать. Как только он немного остынет, выключатель снова размыкается, и лампы гаснут. Этот цикл продолжается до тех пор, пока поворотный переключатель не вернется в центральное положение.

Переключатель работает аналогично выключателю термостата вафельницы, который включает элемент, когда он достигает установленной температуры.

Поскольку для их работы требуется определенная нагрузка, вы можете обнаружить, что светодиодные сигнальные лампы не потребляют достаточного тока, чтобы вызвать нагрев переключателя, и сигналы не будут мигать. В этом случае вы можете купить нагрузочный резистор, чтобы обмануть работу мигалки. Или приобретите электронную мигалку, предназначенную для светодиодных ламп.

Нагрузка на мигалку определяет количество выделяемого тепла. Слишком большое количество лампочек может привести к тому, что мигалка будет мигать неравномерно (лампочки горят дольше, чем гаснут). Если у вас перегорела лампочка, происходит обратное, так как нагрузка на нагреватель меньше, он дольше нагревается, а лампочки будут делать наоборот, они будут мигать неравномерно при выключенных лампочках большую часть времени, т.к. прогрев переключателя занимает гораздо больше времени.

На этом типе мигалок всего два контакта или клеммы. Терминалы: « X » и « L ». Терминал « X » обычно подключается к источнику питания с предохранителем. Разъем « L » обычно подключается к поворотному переключателю. См. приведенные ниже примеры диаграмм. Вот об этом.

Насколько я помню, их можно подключать к стандартному разъему мини-реле. Они бывают разных стилей, как правило, в алюминиевой банке, некоторые из них воспроизводят музыку (у меня был один, который играл Элвиса) и электронные, которые предназначены для работы с частотой мигания независимо от нагрузки (например, светодиодные лампочки). Есть несколько мигалок, для которых требуется внешний заземляющий провод, например, электронная мигалка BLUE Grote, показанная вверху страницы. Я использую эту модель, и она красивая и громкая.

Читайте дальше о мистической мигалке с 3 контактами и примерах того, как их подключить, а также о том, как подключить аварийную мигалку. Следует отметить, что большинство новых автомобилей имеют более сложное переключение сигналов поворота, чем простые переключатели, показанные на схемах проводки в качестве примера.

Мигалка с тремя контактами

Мигалка с 3 контактами (штырь, как некоторые их называют) в основном такая же, как и с 2 контактами. Он работает так же, но имеет дополнительный терминал с надписью «9».0005 Р ‘. Это просто набор контактов, которые замыкаются, чтобы зажечь «единственную» контрольную лампу на приборной панели. Это может быть полезно, если эта лампа является светодиодной. Я думаю, что это также может иметь применение для аварийной мигающей лампы, если использовать ее как отдельную специальную мигающую лампу. При этом терминал «P» обычно может иметь те же функции, что и подключение напрямую к терминалу « L ». Помните, что на клемме « L » всегда будет НЕКОТОРОЕ напряжение из-за подключения нагревателя, что может вызвать некоторые проблемы, если его действительно нужно отключить, в этом случае возьмите 3-контактную мигалку и используйте P ‘ Терминал.

Примечание. Эти флешеры не совместимы по выводам из-за ориентации клемм.

Перейдем к примерам мигалки!

Простая схема подключения указателя поворота

На приведенной выше схеме подключения указателя поворота показано, как можно подключить простейший из переключателя указателя поворота, указателя поворота и лампочек. Обратите внимание, что в некоторых автомобилях есть несколько лампочек, в некоторых есть одиночные лампы с несколькими нитями накаливания, поэтому это может быть поворотник и стояночный свет, но при этом используется только одна лампочка. Это просто показывает основы. При этом используются левая и правая контрольные лампы приборной панели.

На схему подключения простой 3-контактной сигнальной лампы

Реле указателя поворота, MGA 1500
