Содержание

Калькулятор цветовой маркировки резисторов.(расшифровка онлайн  по ГОСТ 175-72)


Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов. В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10Y Ом  (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов "Или так") в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм...). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка  1%  резисторов, ну а если и таких не существует, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ±5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1%.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и  ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка

для 10 кОм ±5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0.5%

Над каждой цветовой полоской на резисторе располагаются кнопки "+" и "-". Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС )

   Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки "Реверс". Калькулятор цветовой маркировки резисторов построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение,  какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне.

Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов - числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры - важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете,

цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд - сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова "шалаш" (хоть по-нашему читай, хоть по-арабски справа-налево...) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора.
При клике по кнопке "Реверс" цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов

может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо цветовой маркировки резистора обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора, если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов, описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие "Каждый охотник желает знать, где сидит фазан", раскладывающее цвета радуги. По такому же принципу,  если выговорить в определенном ритме "

СеЗон"+ "Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФС-Бэ", то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам "серебристый золотистый"+ "черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый" и последовательным цифровым рядом "-2,-1"+ "0,1,2,3,4,5,6,7,8,9", - и цифры в цветовой маркировке резисторов всегда сможете  декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности....

Цветовая маркировка резисторов - сайты с калькуляторами маркировки

911. Color code resistor calculator. (Английский калькулятор цветовой маркировки резисторов)
1. Цветовая маркировка резисторов на сайте Casemods Ссылка
2. Цветовая кодировка резисторов на сайте Qrz.ru Ссылка
3. Цветовая маркировка резисторов на сайте Energo soft Ссылка
4. Цветовая маркировка резисторов на сайте Radiopartal Ссылка
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio Ссылка



Справочник резисторов по цветам

Цветовая маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов – двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры – код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ – буква – код множителя. Каждая из букв X, Y, Z, A, B, C, D, E, F, H, R, S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов

EIA-96, E24, E48.
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24, либо 4 цифры E48

Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976
Код Множитель
Z 0. 001 Y or R 0.01 X or S 0.1 A 1 B or H 10 C 100 D 1000 E 10000 F 100000

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры – число номинала.
Третья цифра – десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры – число номинала.
Четвёртая цифра – десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке: Параллельное соединение резисторов. Калькулятор.

Замечания и предложения принимаются и приветствуются!

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Обозначения резисторов

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

  1. Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
  2. Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
  3. Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
  4. И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

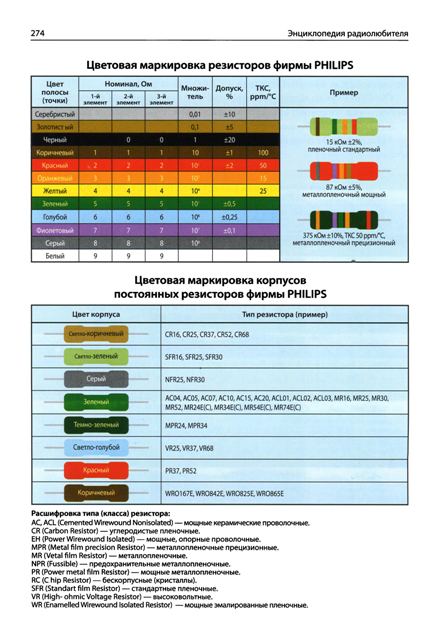

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

  1. Зелёный — будет иметь числовое значение, в этом случае «5»;
  2. Коричневый — также обозначает число и равен «1»;
  3. Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;
  4. Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
  5. Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
  6. Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

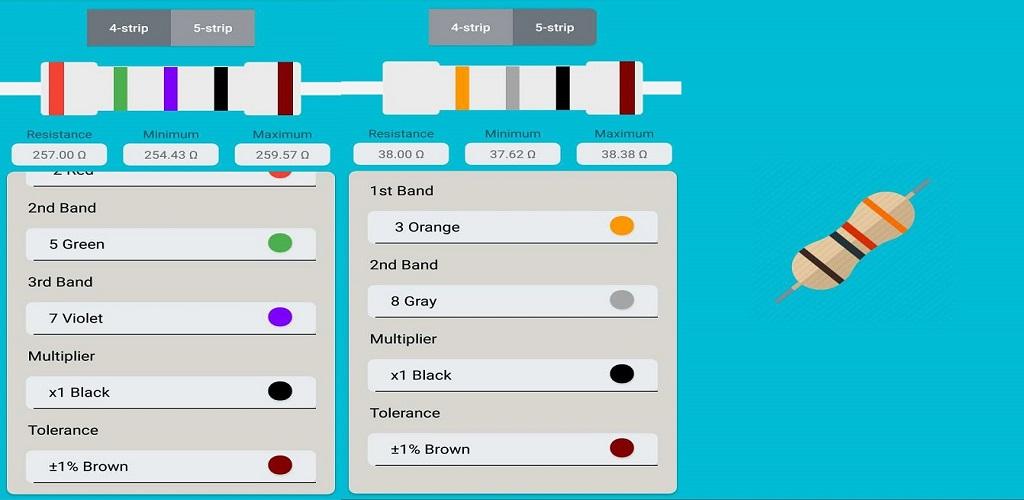

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

  1. На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
  2. Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
  3. А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

Расчет номинала резистора по цветовому коду:
укажите количество цветных полос и выберите цвет каждой из них (меню выбора цвета находится под каждой полоской). Результат будет выведен в поле "РЕЗУЛЬТАТ"

Расчет цветового кода для заданного значения сопротивления:
Введите значение в поле "РЕЗУЛЬТАТ" и укажите требуемую точность резистора. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Количество полос декодер подбирает по следующему принципу: приоритет у 4-полосной маркировки резисторов общего назначения, и только если резисторов общего назначения с таким номиналом не существует, выводится 5-ти полосная маркировка 1% или 0. 5% резисторов.

Назначение кнопки "РЕВЕРС":
При нажатии на эту кнопку цветовой код резистора будет перестроен зеркальным образом от исходного. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении (справа – налево). Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора. Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю. А толщина полосок может отличаться весьма незначительно. С 4-полосной маркировкой 5% и 10% резисторов общего назначения все проще: последняя полоска, обозначающая точность – золотистого или серебристого цвета, а эти цвета никак не могут быть у первой полоски.

Назначение кнопки "М+":
Эта кнопка позволит сохранить в памяти текущую цветовую маркировку. Сохраняется до 9 цветовых маркировок резисторов. Кроме того, автоматически сохраняются в память калькулятора все значения, выбранные из колонок примеров цветовой маркировки, из таблицы значений в стандартных рядах, любые значения (правильные и неправильные), введенные в поле "Результат", и только правильные значения, введенные с помощью меню выбора цвета полосок либо кнопок "+" и "-". Функция удобна, когда требуется определить цветовую маркировку нескольких резисторов – всегда можно быстро вернуться к маркировке любого из уже проверенных. Красным цветом в списке обозначаются значения с ошибочной и нестандартной цветовой маркировкой (значение не принадлежит к стандартным рядам, кодированный цветом допуск на резисторе не соответствует допуску стандартного ряда, к которому относится значение и т.д.).

Кнопка "MC": – очистка всей памяти. Для удаления из списка только одной записи покройте оную двойным кликом.

Назначение кнопки "Исправить":
При нажатии на эту кнопку (если в цветовом коде резистора допущена ошибка) будет предложен один из возможных правильных вариантов.

Назначение кнопок "+" и "-" :
При нажатии на них значение в соответствующей полоске изменится на один шаг в большую или меньшую сторону.

Назначение информационное поля (под полем "РЕЗУЛЬТАТ"):
В нем выводятся сообщения, к каким стандартным рядам принадлежит введенное значение (с какими допусками резисторы этого номинала выпускаются промышленностью), а так же сообщения об ошибках. Если значение не является стандартным, то либо вы допустили ошибку, либо производитель резистора не придерживается общепринятого стандарта (что случается).

Примеры цветовой кодировки резисторов:
Слева приведены примеры цветовой маркировки 1%, а справа – 5% резисторов. Кликните по значению в списке, и полоски на изображении резистора будут перекрашены в соответствующие цвета.

Таблица, расположенная выше, содержит стандартные значения сопротивлений. Таблица автоматически прокручивается до значений, которые находятся ближе всего к величине, заданной цветовым кодом на изображении резистора. Практически все номиналы постоянных резисторов, которые выпускаются промышленностью, берутся из стандартных рядов и получены умножением значения из стандартного ряда на 10 в определенной степени (номинал в данном случае в Омах, т.е. 28.7кОм = стандартное значение 287, умноженное на 10 в степени 2 /Ом/). Каждому ряду соответствует своя точность резисторов.

Маркировка млт резисторов онлайн. Цветовая маркировка резисторов. Пример выбора номинала резистора по стандартной цветовой маркировке

Инструкция

Самый простой способ определить сопротивление резистора – узнать об этом из соответствующей документации. Если резистор приобретен как самостоятельная деталь, найдите сопроводительные документы (накладную, гарантийный талон и т.п.). Отыщите в них номинал резистора. Скорее всего, величина сопротивления будет указана рядом с наименованием детали, например, резистор 4,7 К. В этом случае число означает номинал резистора, а буква () – единицу измерения. Варианты К, к, КОм, кОм, Ком, ком соответствуют килоомам.Аналогичные обозначения с буквой «М», вместо «к» - мегаомам. Если буква «м» будет строчной (маленькой), то теоретически это соответствует миллиомам. Однако на практике такие резисторы обычно не продаются, а изготавливаются самостоятельно из нескольких витков специальной проволоки. Поэтому комбинации с буквой «м» можно к мегаомам (в нестандартных случаях лучше все же уточнить).Отсутствие после числа единицы измерения или наличие «Ом» или «ом» означает, соответственно, Ом. (на практике может означать, что продавец просто не указал единицу измерения).

Если резистор является частью электрического (электронного) устройства, возьмите электрическую схему этого прибора. Если схемы нет, попробуйте найти ее в интернете. Отыщите на схеме соответствующий резистор. Обозначаются резисторы небольшими прямоугольниками с линиями выходящими из коротких сторон. Внутри прямоугольника могут располагаться (обозначают мощность). Рядом с обозначением резистора (прямоугольником) обычно находится буква R и некоторое число, обозначающее порядковый номер резистора , например, R10. После обозначения резистора указывается его номинал (чуть правее или ниже). Если сопротивление резистора не указано, то посмотрите в нижнюю часть схемы – иногда номиналы резисторов (сгруппированные по значениям) находятся там.

Если у вас имеется омметр или мультиметр, то просто подключите прибор к выводам резистора и запишите показания. Мультиметр предварительно переключите в режим измерения сопротивления. Если омметр «зашкаливает» или наоборот, показывает очень маленькое значение, настройте его на подходящий диапазон. Если резистор является частью схемы, то предварительно выпаяйте его, иначе показания прибора наверняка будут неверными (меньшими).

Номинал резистора можно также определить по его маркировке. Если обозначение номинала состоит из двух цифр и одной буквы (типично для старых «советских» деталей), то используйте следующее правило:
Буква ставится на место десятичной запятой и обозначает кратную приставку:К – килоом;
М – мегаом;
Е – единиц, т. е. в данном случае Ом.Если номинал резистора – целое число, то соответствующая буква ставится в конце обозначения (69К = 69 кОм). Если сопротивление резистора меньше единицы – буква ставится перед числом (М15 = 0,15 МОм = 150 кОм). В дробных номиналах буква находится между цифрами (9Е5 = 9,5 Ом).

Для обозначений, состоящих из трех цифр, запомните следующее простое правило: к первым двум цифрам надо дописать столько нулей, сколько обозначено третьей цифрой. Например, 162, 690, 166 расшифровывается следующим образом:162 = 16’00 Ом = 1,6 кОм;
690 = 69’ Ом = 69 Ом;
166 = 16’000000 Ом = 16 МОм.

Если номинал резистора обозначен цветными полосками, поверните его (или повернитесь) так, чтобы отдельная (отстоящая от трех) полоска находилась справа. Затем, воспользовавшись нижепредставленной таблицей соответствия цветов, переведите цвета полосок в цифры:- черный - 0;
- коричневый - 1;
- красный - 2;
- оранжевый - 3;
- желтый - 4;
- зеленый - 5;
- голубой - 6;
- фиолетовый - 7;
- серый - 8;
- белый - 9.Получив трехзначное число, воспользуйтесь правилом, описанным в предыдущем пункте. Так например, если цвета трех полосок расположены в следующим порядке, то есть слева направо (красный - 2, оранжевый - 3, желтый - 4), получаем число 234, которое соответствует номиналу 230000 Ом = 230 кОм. Кстати, вышеприведенную таблицу очень легко запомнить. Порядок средних цветов соответствует радуге, а крайние цвета к концу списка становятся светлее.

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей - как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья - множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий - символ. Значение символа - одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов - таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды - достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

"Справочник" - информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам , конденсаторам , светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов .

Цветовая маркировка резисторов чаще всего представляет собой набор цветных колец на корпусе резистора, причем каждому маркировочному цвету соответствует определенный цифровой код.

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

Сопротивление Допуск Примеры обозначения
Множитель Код Допуск,
%
Код Полное
обозначение
Код
1 K(E) ±0,1 В(Ж) 3,9 Ом±5% 3R9J
±0,25 С(У) 215 Ом±2% 215RG
10 3 К(К) ±0,5 D(Д) 1 кОм±5% 1KOJ
±1 F(P) 12,4 кОМ±1% 12К4F
10 6 М(М) ±2 G(Л) 10 кОм±5% 10KJ
±5 J(И) 100 кОм±5 М10J
10 9 G(Г) ±10 К(С) 2,2 МОм±10% 2М2К
±20 М(В) 6,8 ГОм±20% 6G8M
10 12 T(T) ±30 N(Ф) 1 ТОм±20% 1ТОМ

Примечание: В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо - множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Таблица 2

Цвет знака Номинальное сопротивление,
Ом
Допуск,
%
ТКС
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10 -2 ±10
Золотистый 10 -1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4 4 10 4 25
Зеленый 5 5 5 10 5 0,5
Голубой 6 6 6 10 6 ±0,25 10
Фиолетовый 7 7 7 10 7 ±0,1 5
Серый 8 8 8 10 8 ±0,05
Белый 9 9 9 10 9 1

Цветовая

Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2
Маркировка резисторов фирмы "PHILIPS"

Таблица 3

Цвет знака Номинальное сопротивление,
Ом
Допуск,
%
ТКС
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10 -2 ±10
Золотистый 10 -1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4 4 10 4 25
Зеленый 5 5 5 10 5 0,5
Голубой 6 6 6 10 6 ±0,25
Фиолетовый 7 7 7 10 7 ±0,1
Серый 8 8 8 10 8
Белый 9 9 9

Нестандартная цветовая маркировка резисторов

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Кодовая маркировка отечественных резисторов

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ...Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Перемычки и резисторы с "нулевым" сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с "нулевым" сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005...0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206...) маркировка обычно отсутствует либо наносится код "000" (возможно "0").

Маркировка резисторов прецинзионных высокостабильных фирмы "PANASONIC"

Рис. 8
Кодовая маркировка резисторов фирмы "PANASONIC"

Маркировка резисторов фирмы "PHILIPS"

Фирма "PHILIPS"кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя - количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ "0" указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Рис. 9
Маркировка резисторов фирмы "PHILIPS"

Таким образом, если на резисторе вы увидите код 107 - это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Маркировка резисторов фирмы "BOURNS"

Первые две цифры указывают значения в Ом, последняя - количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11
В.Маркировка резисторов 4 цифрами

Первые три цифры указывают значения в Ом, последняя - количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12 С.Цветовая маркировка резисторов 3 символами

Первые два символа - цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ - буква, указывающая значение множителя: S=10 -2 ; R=10 -1 ; А=1; В= 10; С=10 2 ; D=10 3 ; Е=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Код Значение Код Значение Код Значение Код Значение
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Примечание: Маркировки А и В - стандартные, маркировка С - внутрифирменная.

Дата публикации: 25.06.2003

Мнения читателей
  • Александр / 04.03.2019 - 11:16
    Подскажите какой резистор.Полоски:серая,красная,золотая,золотая,черная.В подборках нет
  • Игорь / 30.09.2018 - 13:02
    Резистор 20R0 это как?
  • Сергей / 17.11.2017 - 13:38
    На резисторе написаном 334 это я так понял 330 ком.?Правильно или нет?
  • Николай / 13.03.2016 - 12:34
    Подскажите номинал резистора:первая полоска оранжевая вторая и третья черные четвертая золотая
  • Михаил / 20.02.2016 - 23:45
    попытка №2 красный,красный,серебристый,золотой,черный.
  • Михаил / 20.02.2016 - 23:41
    пожалуйста подскажите номинал резисторов красный,красный,серебристый,золотой,черный __второй__оранжевый,оранжевый,серебристый,золотой,черный.
  • сергей / 21.01.2016 - 11:01
    чёрный коричневый чёрный серый (или серебреный) золотой помогите какой наминал
  • Андрей / 18.11.2015 - 19:47
    Подскажите номинал резистора имеющего синюю,чёрную,серебристую,болотистую, зеленую полосы. Не мог найти в справочниках. Спосибо!
  • Геннадий / 27.10.2015 - 09:26
    !!! Опечатка в 1-й таблице! Вместо K(E) должно быть R(E)
  • Фидан / 01.06.2015 - 19:24
    Какой номинал резистора с полосками коричневый черный серебристый золотистый черный?
  • Дмитрий / 24.04.2015 - 18:41
    А бывают резисторы в 0.04 Ом. Мне на Эбу на форд надо. Братва на форуме не уверена то-ли 0.4, то-ли 0.04Ом. Плоские четырёхногие такие. Родные подкоптились. ничего не видно
  • ИЛЬНУР / 23.04.2015 - 16:43
    КАК ВЫГЛЯДяТ СОПРОТИВЛЕНИЕ: 3,3 кОм. 100 Ом. 33 кОм
  • Нестеренко Татьяна / 20.02.2015 - 18:26
    нужно сопротивление 100ом как выглядит
  • Николай / 18.07.2014 - 15:08
    подскажите пожалуйста какое сопротивление у резистора с полосками красный, серый, черный, золотой, черный??
  • Эдуард / 18.07.2014 - 05:07
    у меня 6 вольтный аккумулятор диод 3 вольта. какой резистор мне нужен?
  • Иван / 31.03.2014 - 19:19
    На серовато-голубовато-беловатом резисторе пять полос симметрично краёв - коричневая, серая, серебристая, золотистая, зелёная. Если пять, то три - номинал, но из них серебристая, это что за цифра? Если номинал только две, то должно быть вроде как четыре полосы. Вряд ли надо начинать с зелёной, т.к. следующей будет золотистая. Так каков же номинал, кто знает?
  • виктор / 05.03.2014 - 12:06
    подскажите номинал резистора 750 е

Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно. Она представляет собой набор полосок или колец (фактически наносится по всей окружности корпуса элемента) разных цветов. Каждая из них несет в себе определенную информацию, например цифры, множитель, допуск. Они отличаются по цвету и каждый из них несет в себе определенную численную информацию.

Различают в зависимости от номинала и допуска по точности варианты цветовой маркировки, состоящие из разного количества меток, рассмотрим их подробнее. Узнать, как расшифровывается цветовая маркировка резисторов вы можете, используя наш онлайн калькулятор:

Коричневый

Оранжевый

Фиолетовый

Серебряный

Отсутствует

± 20% 10% 5% 2% 1% 0.5% 0.25% 0.1%

Помимо этого для расшифровки может быть использована таблица:

Маркировка из 3 полос говорит о том, что у резистора класс точности равен 20%, далее первая и вторая полосы – цифры, а третья – это множитель.

Внимание! Серебристые и золотые цвета не могут выступать в качестве цифр, обычно только в роли допуска и множителя. Это поможет найти левую и правую сторону резистора, чтобы правильно определить номинал. Не у всех резисторов первое кольцо сдвинуто в одну из сторон. Использование онлайн калькулятора поможет автоматизировать и ускорить процесс определения номинала резистора по цвету, вам остаётся лишь подобрать нужный по мощности для конкретной задачи.

Согласно таблице по цвету определяют числа и множители.

  • 4 полосная маркировка используется для обозначения резисторов с классом допуска 5-10%, он зашифрован в 4 полосе, три первых аналогично предыдущему.
  • 5 полос содержат больше информации о номинале, здесь первые 3 — это числа, 4 — множитель, а 5 — допуск.
  • К цветовой маркировке резисторов из 6 полос добавлен еще и температурный коэффициент, который характеризует степень изменения сопротивления к изменению температуры.

Стоит отметить, что наш калькулятор позволяет определить онлайн маркировки наиболее распространенных видов резисторов на 4 и 5 полос. 3-полосную вы легко можете определить по таблице, приведенной выше, а 6-полосные варианты встречаются очень редко.

Чтобы определить номинал вам нужно пройти три шага:

  1. Посмотреть на резистор и найти, откуда у него начинается маркировка.
  2. Ввести данные в онлайн калькулятор и указать класс точности.
  3. Если у вас возникли сомнения можете повторно ввести данные, но в обратной последовательности, возможно вы посмотрели на компонент не с правильной стороны.

Резистор и сопротивление

Резистор - пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V - напряжение в вольтах на резисторе сопротивлением R в омах, I - протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая - допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода - компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками - там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента - правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет - попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT - surface-mount technology или SMD - surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 - 100, 02 - 102, 03 - 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

‎App Store: Electronics Engineer Helper

Одно из наилучших приложений для каждого, кто заинтересован в электронике. Свыше 100 тысяч пользователей используют это приложение в своей работе или учебе. Это приложение имеет следующие инструменты и справочники:
• Поиск даташитов
• Цветовая и кодовая маркировка резисторов (4, 5 или 6 полосная цветовая маркировка, 2 символьная, 3/4 цифровая или EIA-96 маркировка SMD резисторов)
• Справочник графических обозначений электронных компонентов на схемах (IEC 60617, IEEE 315 и ГОСТ)
• Справочник распиновок/цоколёвок (DVI, USB, Display Port, VGA, HDMI, Thunderbolt, Apple, RS-232/422/485, ATX, RCA, MIDI, XLR, Audio Jack, Arduino, Raspberry Pi, Orange Pi, STM32, ESP32)
• Калькулятор закона Ома
• Конвертер AWG (площадь сечения, максимальный ток)
• Резистор для светодиода
• Делитель напряжения
• Кодовая маркировка конденсатора.
• Справочник маркировок конденсаторов.
• Таблицы ESR конденсаторов
• Расчет АЧХ пассивных фильтров (RC, RL, RLC, LC).
• Цветовая маркировка индуктивностей
• Линейный стабилизатор тока
• Список SMD корпусов
• Реактивое сопротивление
• Сопротивление дорожки печатной платы

Кроме этого, купив PRO версию приложения, вы получите доступ к дополнительным инструментам:
• Коды маркировки SMD компонентов
• Цветовая маркировка диодов (Pro Electron, JEDEC и JIS-C-7012)
• Линейный стабилизатор напряжения
• Конвертер номинала резистора в цветовую маркировку
• Выпрямитель напряжения
• Калькулятор последовательного или параллельного соединения электрических компонентов
• Падение напряжения на диоде
• Минимальная ширина дорожки печатной платы
• Аналого-цифровое преобразование

Подписка PRO это автоматически продлеваемая подписка. Цена подписки составляет 1.49 $ в год и включает в себя 3-месячный бесплатный пробный период. Цена может изменяться в зависимости от страны. Бесплатный пробный период доступен только для пользователей, которые подписались впервые.
Оплата будет произведена через ваш вашего аккаунт iTunes после подтверждения покупки или после конца бесплатного пробного периода.
Подписка автоматически продлевается, если автоматическое продление не было отключено по крайней мере за 24 часа до окончания текущего периода.
С аккаунта будет взиматься плата за продление в течение 24 часов до окончания текущего периода, в том же размере, что и за первый период.
Подписки могут управляться пользователем, и автоматическое продление может быть отключено путем перехода к настройкам учетной записи пользователя после покупки.

Политика конфиденциальности: https://rengate.github.io/EE-Helper-ToU-and-PP/PP.html
Условия использования: https://rengate.github.io/EE-Helper-ToU-and-PP/ToU.html

Цветовые и кодовые обозначения радиоэлементов. Распиновка и маркировка советских радиодеталей

Программа Color and Code предназначена для определения марки радиодетали по цветовой или кодовой маркировке. После определения марки программа выводит основные характеристики радиодеталей. Color and Code имеет встроенный справочник по радиокомпонентам.

Обладает следующим функционалом:

Поддерживается определение:

Резисторы
Конденсаторы
Транзисторы
Диоды
Стабилитроны
Варикапы
Индуктивности
Чип компоненты

Вывод характеристик:

программа обладает собственной базой данной по характеристикам, и после определения типа элемента (транзистор, диод...) выводится его характеристика.

Справочник:

если же Вы знаете тип элемента, то можете вызывать справочник и переключаясь по базе элементов (транзистор, диод...) найти интересующий Вас элемент и просмотреть его характеристики.

В дополнение - справочник может работать и в режиме вывода габаритных размеров корпусов (например ТО-220 ...) и в режиме вывода функциональных схем (база микросхем).

Справочная система:

программа снабжена собственной справочной системой, которая содержит описание программы, радиоэлементов, обучающие примеры и т.д.

Визуальный набор:

для облегчения определения типа/номинала элемента реализован визуальный набор, т.е. на образце рисуется/закрашивается необходимый знак/цвет.

Дополнительные возможности:

Программа снабжена сменными панелями инструментов (для каждого типа элемента остаются только его метки, что не загромождает интерфейс и позволяет быстро ориентироваться в программе)
- имеется модуль "Калькулятор" содержащий серию электротехнических расчетов;
- если вы разработчик воспользуйтесь модулем "Объединить базы";


Программа не требует установки и регистрации, работает сразу после скачивания

Платформа: Windows 7, Vista, XP
Язык интерфейса: Русский, Английский
Лекарство: Не требуется
Размер: 12.82 MB

Скачать Color and Code 6.8 (Portable)

В сборнике собраны книги по цветовой и кодовой маркировке радиоэлементов импортного и отечественного производства по номиналам, рабочему напряжению, допускам и другим характеристикам. В них вы найдете данные по буквенной, цветовой и кодовой маркировке компонентов, по кодовой маркировке зарубежных полупроводниковых приборов для поверхностного монтажа, логотипы и буквенные сокращения при маркировке микросхем ведущих зарубежных производителей, а также рекомендации по использованию и проверке исправности электронных компонентов.

Список книг:

Нестеренко И.В., Панасенко В.Н. Цветовые и кодовые обозначения радиоэлементов
В.В.Мукосеев, И.Н.Сидоров. Маркировка и обозначение радиоэлементов. Справочник
Садченков Д.А. Маркировка радиодеталей отечественных и зарубежных. Справочное пособие

Нестеренко И.И. Маркировка радиоэлектронных компонентов. Карманный справочник
Перебаскин А.В. Маркировка электронных компонентов. 9-е издание
Маркировка электронных компонентов
Нестеренко И.И. Цвет, код, символика радиоэлектронных компонентов
Нестеренко И.И. Цветовая и кодовая маркировка радиоэлектронных компонентов, отечественных и зарубежных

Авторы: разные
Издательство: Запорожье: ИНТ, ЛТД; М.: Горячая Линия - Телеком; М.: Солон-Пресс; М: Додэка- XXI;
Год издания: 2001-2008
Страниц: 2677
Формат: pdf
Размер: 259 мб
Язык: русский

Скачать Маркировка радиодеталей и радиоэлементов. Сборник книг

Резисторы, в особенности малой мощности - довольно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами.

Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева.

Основная задача любого резистора – линейное преобразование силы тока (ампер) в напряжение (вольт), ограничение силы тока, ослабление источника питания и поглощение электроэнергии. Резисторы используют во всех сложных схемах и для работы сложных полупроводников. С учетом малого размера элемента нанесение читаемых буквенных или цифровых обозначений невозможно, поэтому применяется цветная маркировка. В статье мы разберем, что означают цветные точки и линии, их цвет, и объясним, как правильно подобрать резистор.


Вводные данные

Для начала обратимся к Википедии, которая дает четкое понимание, что из себя представляет любой резистор. В дословном переводе с английского термин означает сопротивление. И действительно, назначение резисторов с постоянным или переменным значение – линейное преобразование силы тока в напряжение, напряжения в силу и т.д.

Маркировочный цвет, порядок и шифрование цифровых кодов в резисторах определены ГОСТ 175-72 в соответствии с требованиями Публикации 62 Международной электротехнической комиссии. Согласно этим нормативам для идентификации применяются кольца, цвет и количество которых четко регламентированы

Полосы всегда смещены относительно одного вывода, читаются при этом как в арабской письменности — слева направо. Если размер пассивного элемента не позволяет визуально заметно обозначить начало, ширину первой полосы делают толще других приблизительно в 1,5-2 раза.

На резисторах с минимальной величиной допуска (до 10%) наносятся 5 колец, из которых:

  • 4 – множитель;
  • 5 – максимально допустимое отклонение.

С допустимым отклонением от 10% уже четыре полосы, где:

  • 1, 2, 3 – коэффициент сопротивления, ед.изм. Ом;
  • 4 – множитель.

Резисторы с допуском 20% имеют только 3 полосы, где также отклонение не указано, но на коэффициент сопротивления отведено только первых 2 кольца.

Мощность резистора можно определить по его габаритам.

Нечасто, но можно встретить и 6-полосное маркирование, где:

  • 1, 2, 3 – величина сопротивления, ед.изм. Ом;
  • 4 – множитель;
  • 5 – нормативный допуск;
  • 6 — температурный коэффициент изменения

Последняя (шестая) полоса нужна для понимания того, насколько будет изменяться сопротивление, если корпус пассивного элемента начнет нагреваться.

ВИДЕО: Как работает резистор

Для чего нужны опознавательные признаки?

Самые маленькие резисторы мощностью 0,125 wt длиной всего 3-4 мм, а диаметр – 1 мм. Даже прочитать любую информацию на такой миниатюрке сложно, не говоря уже о том, чтобы нанести ее. Можно, конечно, написать силу тока, например, 4К7, что соответствует 4700 Ом, но этой информации крайне недостаточно.

Цветовая маркировка резисторов гораздо более практична ввиду следующего:

  • наносится очень просто;
  • легко читаема;
  • содержит всю требуемую информацию о номинальных параметрах;
  • остается сохранной и видимой в течение всего срока работы.

Также с помощью подсчета количества полос можно определить точность параметров:

  • 3 – погрешность 20%;
  • 4 – 5-10%;
  • 5-6 – 0-0,9%

Для того, чтобы точно узнать, какой именно нужен резистор и с какими полосками, можно самостоятельно установить по таблице или воспользоваться онлайн-калькулятором (в конце статьи).

Универсальная таблица:

С помощью этих табличных значений можно быстро определить номинал пассивного элемента, при этом значение имеет очередность полоски или точки, что позволяет получить числовые данные.

Цвета означают разные данные – цифра отметки, множитель и допустимое отклонение.

С помощью универсальной таблицы прочтем, что скрыто на данном элементе. Итак, имеем 4 полосы:

  • коричневая,
  • черная,
  • красная,
  • серебристая.

Никогда не маркируется первыми черный, золотой и белый цвета.

Расшифровка:

  1. Первое место занимает коричневая полоса, которая обозначает одновременно цифровой символ (1) и множитель (10).
  2. Черная (0) – при таком сочетании электрическое сопротивление обозначает 1 кОм – 1К0.
  3. Красная – множитель, равен 100.
  4. Серебристая – обозначение максимально допустимое отклонение, которое здесь составляет 10%. Эти же данные можно получить путем простого подсчета количества полосок.

Как «прочитать» проволочные резисторы

К этой разновидности пассивных элементов применяется все тот же ГОСТ 175-72 и Публикация 62 МЭК, соответственно, цвета, количество полос и порядок аналогичны «бочонкам», но есть определенные нюансы:

  • самая широкая полоса – белая, не читается и обозначает только тип элемента;
  • более 4-х десятичных показателей не наносятся;
  • последняя в ряду полоса определяет отличительные свойства, зачастую это огнеупорность.

С учетом указанных особенностей лучше сопоставлять данные со сводной таблицей именно проволочных образцов.

Зарубежная продукция

И хотя наши стандарты полностью соответствуют международным, а Публикация 62 и вовсе является императивным стандартом, некоторые компании используют свои правила нанесения полос и выбора цвета, с которыми нужно считаться:

Philips

Имеет свой стандарт символов и цветов, согласно которым наравне с номинальными показателями, резистор передает информацию о технологии производства и характеристике компонентов.

CGW и Panasonic

Используют дополнительные цвета для обозначения дополнительных свойств пассивных элементов цепи.

В целом, все маркировки совпадают с ранее приведенными значениями и таблицами, только эти компании еще больше упростили задачу идентификации номинала. При этом резисторы взаимозаменяемы и никаких требований относительно оригинала ни Philips, ни CGW и Panasonic не выдвигают.

Для того, чтобы точно понимать, какие рабочие характеристики требуются и какие резисторы следует покупать для определенной цели, воспользуйтесь простым сервисом

Путем введения исходных данных можно получить информацию по каждому маркировочному цвету, которому соответствует определенный цифровой код.

ВИДЕО: Расчет сопротивления резистора

кликните по картинке чтобы увеличить

При практической работе, связанной в первую очередь с ремонтом электронной техники, возникает задача определить тип электронного компонента, его параметры, расположение выводов, принять решение о прямой замене или использовании аналога. В большинстве существующих справочников приводится информация по отдельным типам радиокомпонентов (транзисторы, диоды и т. д.). Однако ее недостаточно, и необходимым дополнением к таким книгам служит данное справочное пособие. Представляемая читателю книга по маркировке электронных компонентов содержит в отличие от издававшихся ранее подобных изданий, больший объем информации. В ней приведены данные по буквенной, цветовой и кодовой маркировке компонентов, по кодовой маркировке зарубежных полупроводниковых приборов для поверхностного монтажа (SMD), приведены данные по маркировке некоторых ранее не освещавшихся типов зарубежных компонентов, даны рекомендации по использованию и проверке исправности электронных компонентов.


Предисловие

1. Резисторы
1.1. Общие сведения
1.2. Обозначение и маркировка резисторов
Система обозначения
Маркировка резисторов отечественного производства
Маркировка резисторов зарубежного производства
Маркировка резисторных сборок
1.3. Технические данные и маркировка бескорпусных SMD резисторов
Общие сведения
Маркировка SMD резисторов
1.4. Особенности применения и маркировки переменных резисторов
Переменные и подстроечные резисторы фирмы BOURNS
1.5. Резисторы с особыми свойствами
Термисторы
Варисторы
2. Конденсаторы
2.1. Общие сведения
2.2. Обозначение и маркировка конденсаторов
Отечественная система обозначения
Маркировка конденсаторов
Кодовая цифровая маркировка
Цветовая маркировка
2.3. Особенности маркировки некоторых типов SMD конденсаторов
Керамические 5МЭ конденсаторы
Оксидные SMD -конденсаторы
Танталовые SMD -конденсаторы
Маркировка электролитических конденсаторов фирмы ТRЕС
Конденсаторы фирмы HITANO
Советы по практическому применению
2.4. Подстроечные конденсаторы зарубежных фирм
2.5. Другие типы конденсаторов
3. Катушки индуктивности
3.1. Общие сведения
3.2. Маркировка катушек индуктивности
Маркировка катушек индуктивности для поверхностного монтажа
3.3. Дроссели серий Д, ДМ, ДП, ДПМ
4. Маркировка кварцевых резонаторов и пьезофильтров
4.1. Маркировка резонаторов и фильтров отечественного производства
4.2. Особенности маркировки резонаторов и фильтров зарубежного производства...
4.3. Особенности маркировки фильтров производства фирмы Murata
5. Маркировка полупроводниковых приборов
5.1. Отечественная и зарубежные системы маркировки
полупроводниковых приборов
Маркировка R-МОП транзисторов Harris (Intersil)
Маркировка IGBT транзисторов Harris (Intersil)
Маркировка транзисторов фирмы International Rectifier
Маркировка полупроводниковых приборов фирмы Мо1ого1а
5.2. Диоды общего назначения
Типы корпусов и расположение выводов диодов
Цветовая маркировка отечественных диодов
Цветовая маркировка зарубежных диодов
Цветовая маркировка отечественных стабилитронов и стабисторов
Цветовая маркировка отечественных варикапов
Буквенно-цифровая кодовая маркировка SMD диодов зарубежного
производства
Цветовая маркировка SMD диодов в корпусах SOD-80,DO-213АА, DО-213АВ
Фотодиоды
Транзисторы
Особенности кодовой и цветовой маркировки отечественных транзисторов
6. Маркировка полупроводниковых SMD радиокомпонентов
6.1. Идентификация SMD компонентов по маркировке
6.2. Типы корпусов SMD транзисторов
6.3. Как пользоваться системой
Эквиваленты и дополнительная информация
7. Особенности тестирования электронных компонентов
7.1. Тестирование конденсаторов
7.2. Тестирование полупроводниковых диодов
7.3. Тестирование транзисторов
7.4. Тестирование одноперeходных и программируемых однопереходных
транзисторов
7.5. Тестирование динисторов, тиристоров, симисторов
7.6. Определение структуры и расположения выводов транзисторов,
тип которых неизвестен
7.7. Тестирование полевых МОП-транзисторов
7.8. Тестирование светодиодов
7.9. Тестирование оптопар
7.10. Тестирование термисторов
7.11. Тестирование стабилитронов
7.12. Расположение выводов транзисторов
Приложение 1. Краткие справочные данные по зарубежным диодам
Приложение 2. Краткие справочные данные по зарубежным транзисторам
Приложение 3. Типы корпусов СВЧ транзисторов

При изготовлении радиоэлектронных устройств, у начинающих радиолюбителей могут возникнуть трудности с расшифровкой обозначений на схеме различных элементов. Для этого был составлен небольшой сборник самых часто встречающихся условных обозначений радиодеталей. Следует учесть, что здесь приводится исключительно зарубежный вариант обозначения и на отечественных схемах возможны отличия. Но так как большинство схем и деталей импортного происхождения - это вполне оправдано.

Резистор на схеме обозначается латинской буквой "R", цифра - условный порядковый номер по схеме. В прямоугольнике резистора может быть обозначена номинальная мощность резистора - мощность, которую он может долговременно рассеивать без разрушения. При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего. Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами. Ниже приведена таблица цветовых кодов.


Наиболее часто встречающаяся система обозначений полупроводниковых радиодеталей - европейская. Основное обозначение по этой системе состоит из пяти знаков. Две буквы и три цифры - для широкого применения. Три буквы и две цифры - для специальной аппаратуры. Следующая за ними буква обозначает разные параметры для приборов одного типа.

Первая буква - код материала:

А - германий;
В - кремний;
С - арсенид галлия;
R - сульфид кадмия.

Вторая буква - назначение:

А - маломощный диод;
В - варикап;
С - маломощный низкочастотный транзистор;
D - мощный низкочастотный транзистор;
Е - туннельный диод;
F - маломощный высокочастотный транзистор;
G - несколько приборов в одном корпусе;
Н - магнитодиод;
L - мощный высокочастотный транзистор;
М - датчик Холла;
Р - фотодиод, фототранзистор;
Q - светодиод;
R - маломощный регулирующий или переключающий прибор;
S - маломощный переключательный транзистор;
Т - мощный регулирующий или переключающий прибор;
U - мощный переключательный транзистор;
Х - умножительный диод;
Y - мощный выпрямительный диод;
Z - стабилитрон.

Калькулятор цветовой маркировки резисторов • электротехнические и радиотехнические калькуляторы • онлайн-конвертеры единиц измерения

Ряд Е192

Является наибольшее число номиналов, ряд включает в себя 192 единицы возможных вариантов и предоставляет самый широкий спектр для выбора. Отличается такими данными:

погрешность сопротивления не может превышать 0,5%, 0,25 и даже 0,1%, что выводит их в категорию сверхточного оборудования, часто на их основе разрабатывают smd резисторы;

  • с точки зрения цветового обозначения ряда, то на корпусе прибора изображается зеленая, синяя или фиолетовая полоска;
  • применяется в сверхточных измерительных комплексах и электронно-вычислительных машинах.

Существенный недостаток – самая высокая стоимость, в сравнении с другими. Для удобства понимания разницы между номинальными рядами трех последних порядков ниже приведена таблица с значениями сопротивлений резисторов.

Таблица: номиналы рядов Е48, Е96, Е192

Таблица: номиналы рядов Е48, Е96, Е192

Ряд Е6

Здесь для обозначения номиналов содержится шесть возможных величин: 1; 1,5; 2,2; 3,3; 4,7; 6,8. При указании номинальных емкостей, сопротивлений и других характеристик радиодеталей, Е6 обладает такими отличиями:

  • величина допуска на погрешность составляет не более 20%, что дает немалое отклонение, которое обязательно следует учитывать при работе точных приборов;
  • при использовании цветовых маркировок для керамических или углеродистых резисторов, детали будут иметь черную полосу, характеризующую их возможную погрешность;

Определение допустимого отклонения по цветовой маркировке

наибольшее распространение они получили в силовом оборудовании, где основная роль резистора заключается в гашении величины токовой нагрузки, а существующая погрешность не окажет существенного влияния.

Ряд Е12

В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.

По своим характеристикам ряды Е12 отличаются следующими данными:

  • допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
  • если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
  • их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние.  Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Катушки индуктивности

Последовательное соединение катушек индуктивности

При соединении катушек индуктивности последовательно суммарная индуктивность равна сумме индуктивности всех катушек, но при условии что, при последовательном соединении катушек индуктивности магнитные поля их не влияют друг на друга.

Lобщ=L1+L2+L3+…+Ln

Параллельное соединение катушек индуктивности

При параллельном соединении катушек индуктивности общая индуктивность (при условии что магнитные поля катушек индуктивности не влияют друг на друга) определяется по формуле:

Индуктивность двух катушек, соединенных параллельно, определяется по следующей формуле:

Номинальные ряды с большим числом элементов

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %. Хотя элементы этих рядов образуют строгую геометрическую прогрессию со знаменателями 10 1/48 ≈ 1,04914, 10 1/96 ≈ 1,024275, 10 1/192 ≈ 1,01206483 и легко могут быть вычислены на калькуляторе, тем не менее для удобства приведём и эти ряды.

Номинальные ряды E48, E96, E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

1,00

1,00

1,00

1,47

1,47

1,47

2,15

2,15

2,15

3,16

3,16

3,16

4,64

4,64

4,64

6,81

6,81

6,81

1,01

1,49

2,18

3,20

4,70

6,90

1,02

1,02

1,50

1,50

2,21

2,21

3,24

3,24

4,75

4,75

6,98

6,98

1,04

1,52

2,23

3,28

4,81

7,06

1,05

1,05

1,05

1,54

1,54

1,54

2,26

2,26

2,26

3,32

3,32

3,32

4,87

4,87

4,87

7,15

7,15

7,15

1,06

1,56

2,29

3,36

4,93

7,23

1,07

1,07

1,58

1,58

2,32

2,32

3,40

3,40

4,99

4,99

7,32

7,32

1,09

1,60

2,34

3,44

5,05

7,41

1,10

1,10

1,10

1,62

1,62

1,62

2,37

2,37

2,37

3,48

3,48

3,48

5,11

5,11

5,11

7,50

7,50

7,50

1,11

1,64

2,40

3,52

5,17

7,59

1,13

1,13

1,65

1,65

2,43

2,43

3,57

3,57

5,23

5,23

7,68

7,68

1,14

1,67

2,46

3,61

5,30

7,77

1,15

1,15

1,15

1,69

1,69

1,69

2,49

2,49

2,49

3,65

3,65

3,65

5,36

5,36

5,36

7,87

7,87

7,87

1,17

1,72

2,52

3,70

5,42

7,96

1,18

1,18

1,74

1,74

2,55

2,55

3,74

3,74

5,49

5,49

8,06

8,06

1,20

1,76

2,58

3,79

5,56

8,16

1,21

1,21

1,21

1,78

1,78

1,78

2,61

2,61

2,61

3,83

3,83

3,83

5,62

5,62

5,62

8,25

8,25

8,25

1,23

1,80

2,64

3,88

5,69

8,35

1,24

1,24

1,82

1,82

2,67

2,67

3,92

3,92

5,76

5,76

8,45

8,45

1,26

1,84

2,71

3,97

5,83

8,56

1,27

1,27

1,27

1,87

1,87

1,87

2,74

2,74

2,74

4,02

4,02

4,02

5,90

5,90

5,90

8,66

8,66

8,66

1,29

1,89

2,77

4,07

5,97

8,76

1,30

1,30

1,91

1,91

2,80

2,80

4,12

4,12

6,04

6,04

8,87

8,87

1,32

1,93

2,84

4,17

6,12

8,98

1,33

1,33

1,33

1,96

1,96

1,96

2,87

2,87

2,87

4,22

4,22

4,22

6,19

6,19

6,19

9,09

9,09

9,09

1,35

1,98

2,91

4,27

6,26

9,19

1,37

1,37

2,00

2,00

2,94

2,94

4,32

4,32

6,34

6,34

9,31

9,31

1,38

2,03

2,98

4,37

6,42

9,42

1,40

1,40

1,40

2,05

2,05

2,05

3,01

3,01

3,01

4,42

4,42

4,42

6,49

6,49

6,49

9,53

9,53

9,53

1,42

2,08

3,05

4,48

6,57

9,65

1,43

1,43

2,10

2,10

3,09

3,09

4,53

4,53

6,65

6,65

9,76

9,76

1,45

2,13

3,12

4,59

6,73

9,88

В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемые номинальный ряд резисторов.

История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство были углеродно-графитовыми с относительно большими производственными допусками.

Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Цветовая маркировка резисторов.

Большинство резисторов имеют цветовую маркировку
, такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора. Если полос всего пять, то ситуация несколько меняется — первые три полосы означают три цифры сопротивления резистора, четвертая — множитель, пятая — точность. Соответствие цифр цветам приведено в таблице:

Тут есть еще один немаловажный момент — а какую именно полосу считать первой? Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:

Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса — множитель — в данном случае он равен . И, наконец, пятая полоса — погрешность — 10 %. В итоге мы получаем резистор 510 КОм, 10 %.

В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.

Итак, с цветовой маркировкой резисторов
мы разобрались, переходим к следующему вопросу

Помимо цветовой маркировки используется так называемая кодовая — для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:

Для букв, обозначающих множитель возможны такие варианты:

Давайте для наглядности рассмотрим несколько примеров:

С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.

Номиналы резисторов — онлайн калькулятор

Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Примечание:
в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Под этим термином что только не подразумевается. Если просмотреть статьи в интернете, посвященные данному вопросу, то можно встретить упоминания мощности, рабочего напряжения, погрешности.

Номинал резистора – это величина его электрического сопротивления, основной параметр радиодетали. Разберемся, какими бывают его значения.

Резисторы имеют строго определенные, стандартные величины сопротивлений. Чем это вызвано?

Во-первых
, невозможно предусмотреть все. В зависимости от схемы требуются элементы с самыми разными параметрами. По понятной причине выпускать детали, отличающиеся по сопротивлению на доли Ом, нереально и бессмысленно. Имея их в количестве нескольких штук с отличными номиналами и зная законы электротехники, несложно подобрать и соединить образцы так, чтобы суммарное сопротивление было равно требуемому значению.

Во-вторых
, есть такое понятие – разброс параметров, или как говорят, допустимое отклонение от номинала. Это связано с неизбежными технологическими погрешностями в процессе производства. Если коротко, то резистор сначала изготавливается, а потом тестируется. По результатам испытаний наносится маркировка. То есть если допуск ± 10%, и имеется сопротивление на 100 кОм, какой смысл выпускать аналог на 95, 102 или 107? У данного образца, с учетом возможных отклонений, этот параметр лежит в пределах от 90 до 110.

Следовательно, понятно, почему номиналы всех резисторов составляют определенный ряд, с градацией по величинам сопротивлений.

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах
. Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания
. Тут возникает вполне закономерный вопрос — а что это за параметр такой — номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться , что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность — это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности, тут даже особо нечего дополнительно комментировать =)

Сопротивление резистора
на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды — сопротивление резистора равно 68 Омам. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение «1.5 К»:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим моментом

Ряд номиналов резисторов

Номиналы резисторов представлены так называемыми рядами сопротивлений. Для постоянных резисторов имеется шесть рядов номиналов резисторов: Е6, Е12, Е24, Е48, Е96 и Е192, а для переменных сопротивлений установлен всего один ряд Е6.

Ряд номиналов резисторов Е6, Е12, Е24 соответствуют числам в таблице выше. А для номиналов сопротивлений Е48, Е96, Е192, актуальна таблица ниже:

Е48 Е96 Е192 Е48 Е96 Е192 Е48 Е96 Е192 Е48 Е96 Е192
100 100 100 147 147 147 215 215 215 316 316 316
101 149 218 320
102 102 150 150 221 221 324 324
104 152 223 328
105 105 105 154 154 154 226 226 226 332 332 332
106 156 229 336
107 107 158 158 232 232 340 340
109 160 234 344
110 110 110 162 162 162 237 237 237 348 348 348
111 164 240 352
113 113 165 165 243 243 357 357
114 167 246 361
115 115 115 169 169 169 249 249 249 365 365 365
117 172 252 370
118 118 174 174 255 255 374 374
120 176 258 379
121 121 121 178 178 178 261 261 261 383 383 383
123 180 264 388
124 124 182 182 267 267 392 392
126 184 271 397
127 127 127 187 187 187 274 274 274 402 402 402
129 189 277 407
130 130 191 191 280 280 412 412
132 193 284 417
133 133 133 196 196 196 287 287 287 422 422 422
135 198 291 427
137 200 200 294 294 432 432
138 203 298 437
140 140 140 205 205 205 301 301 301 442 442 442
142 208 305 448
143 143 210 210 309 309 453 453
145 213 312 459

Ряд номиналов конденсаторов

Номиналы конденсаторов практически идентичны номиналам сопротивлений. В основном используемые ряды номиналов конденсаторов при производстве — ряд Е3 (в настоящее время не используется, но может такая деталька попасть из СССР запасов), Е6 и Е12, т.к. многие типы конденсаторов сложно изготовить с более высокой точностью.

Самая первая таблица этой статьи как раз актуальная для ряда номиналов конденсаторов

Что это такое

Ряд номиналов — это типовые значения номинальных величин радиоэлектронных компонентов. Кроме величины они определяют и допустимые отклонения для этой группы деталей. Стандартизация величин сопротивлений, емкостей и индуктивности для производимой промышленным образом продукции нужна для соответствия продукции выпускаемой в разных странах.

Ряд номиналов обозначается латинской буквой E и цифрами. Цифры отражают количество номинальных величин сопротивлений резисторов, емкости конденсаторов или индуктивности катушек в нём. Например, в E3 – 3 величины, а E24 – соответственно 24.

Буква E значит, что он соответствует стандартам EIA (Electronic Industries Alliance).

Начало процесса стандартизации было положено еще в 1948 году на Техническом Комитете №12 «Радиосвязь», когда был приведены значения номиналов близкие к E12. И уже в 1950 были разработаны E6, E12, E24. В итоге было принято всего 7 рядов стандартных величин и допусков отклонения (погрешностей) от них. Для чего это нужно?

Допустим в E6 есть цифра «1,0» значит все резисторы должны иметь сопротивление в долях от этого числа (если его разделить) или умноженные на 10n. Например:

1,0*102=100

Это значит, что может быть резистор на 100 Ом. Следующая в наборе цифра – «1,5». То есть элемента на 120 Ом в наборе величин E6 не бывает, может быть уже на 150 Ом. Почему это сделано?

Как мы уже упомянули, к каждому ряду привязаны определенные допуски, у E6 это ±20%, значит, что сопротивление у «100 Омного» резистора в этом случае может быть от 80 до 120 Ом. Чтобы «развести» подальше эти значения друг от друга и был выбран определенный шаг.

Шаг выбирается тоже не произвольно, набор номиналов является таблицей десятичных логарифмов, вычислить значение любого члена ряда можно по формуле:

где n – номер члена, а N – номер ряда (E3, E6 и т.д.).

Давайте разберемся с этим вопросом подробнее.

Конденсаторы

Параллельное соединение конденсаторов

Параллельное соединение конденсаторов, это когда один из контактов всех конденсаторов соединен в одну общую точку, а другой контакт всех конденсаторов соединен в другую общую точку. При этом между пластинами каждого конденсатора будет одна и та же разность потенциала, так как все они заряжаются от общего источника.

Общая емкость всех конденсаторов при параллельном подключении будет равна сумме всех емкостей конденсаторов, так как общее количество электричества на всех конденсаторах будет равно сумме количеств электричества, помещающихся на каждом из конденсаторов, так как заряд каждого их конденсаторов происходит независимо от заряда других конденсаторов данной группы.

Как подключить энкодер к частотному преобразователю. Схема

Энкодер для частотника по своему внешнему виду похож на переменный резистор или на потенциометр. Те же три вывода, тот же корпус панели. На этом его сходство заканчивается. Внутри у него два переключателя, у которых есть общий вывод задач управления и два своих.

Чтобы энкодер заработал, средний вывод нужно подключить к земле, а два остальных через резисторы к питанию. Съем сигнала управления нужно производить непосредственно с выводов панели энкодера.

Теперь представим, что энкодер идеальный и его контакты не страдают дребезгом. Подключим к выводам энкодера осциллограф и начнем вращать ручку энкодера. Импульсы будут сдвинуты относительно друг друга на 90 градусов. Если крутить ручку мощности (кВт) вправо, влево или назад, то будем иметь последовательности панели управления:

Если осциллограммы как применение последовательности задач логических нулей и единиц, то они будут иметь такой вид:

Возьмем обычный энкодер, у которого есть дребезг контактов. Зона дребезга:

При переключении с логической единицы на логический ноль возникает дребезг. С дребезгом можно бороться двумя способами: аппаратным и программным применением.

Аппаратный способ – это подключение серии конденсаторов частотника, триггеров Шмитта, как указано на схеме панели управления:

Рекомендуется применять метод борьбы с дребезгом – программный. Такой метод описан в библиотеке Ротери. Данная библиотека содержит несколько функций, которые нужны для настройки выводов векторного контроллера на ввод, и подключение подтягивающих мощность (кВт) резисторов. В библиотеке нужно указывать соответствующие команды и задачи. Данной командой включается подтягивающий резистор внутри контроллера панели частотника.

Функция серии Get position vfd возвращает значение энкодера. Данная фукнция нужна для получения количества импульсов, которые считал энкодер. Функция set Position vfd нужна для загрузки значения, с которого энкодер начнет свой счет.

Функция tick должна быть рассмотрена подробнее. Переменные этой функции sig1 и sig2 записывают состояние векторного pin, к которой подключен энкодер. Дальше эти pin записываются в переменную thisState vfd, которая является текущим состоянием энкодера. Если текущее состояние энкодера не равно предыдущему, то вычисляются новые направления счета и количество импульсов мощности сохраняется в переменной Position. Когда энкодер вернется в свое начальное векторное положение, произойдет сдвиг вправо на два разряда, и новое значение управления нужно записать в переменную PositionExt. Данная переменная нужна для сохранения серии результатов задач, которые будут иметь применение в основной программе.

Счет

Проанализировав состояние энкодера при вращении влево и вправо, составляем таблицу:

Его начальное положение 1-1. При повороте вправо произошел щелчок, единица стала логическим нулем. Новое значение this State vfd равно 01. Согласно команды данный результат суммируется со значением переменной Position.

Из-за того, что произошел дребезг, позиция стала 11, после перерасчета порядковый номер стал 7. После того, как дребезг закончился, нужно фиксировать новое положение 01 и к предыдущему нулю добавляется единица. При повороте энкодера произошел один щелчок, и значение переменной Position стало единицей.

Происходит второй щелчок при повороте энкодера направо, и вместо позиции 01 мы имеем позицию 00. После того, как весь дребезг закончится, на выходе управления также имеем значение единицы. При четвертом щелчке, когда позиция с 10 стала 11, мы имеем значение 6. После окончания дребезга остается 6.

В некоторых энкодерах имеет применение кнопка панели. При ее нажатии и отпускании тоже будет дребезг контактов, нужно применить библиотеку Bounce. Функции этой библиотеки нужны для задания pin, к которому будет подключена кнопка, задач времени задержки в миллисекундах. Если произошло нажатие на кнопку, то функция мощности (кВт) возвращает векторное значение true, если нет, то false vfd.

Принципиальная схема подключения энкодера к преобразователю частоты

Данная схема состоит из платы Arduino Uno, инкрементального энкодера, четырехразрядного светодиодного индикатора, ключевых транзисторов и ограничительного резистора. Эта схема называется счетчиком импульсов. Она считает импульсы, которые будет воспроизводить энкодер при его вращении. Энкодер своими выводами подключен к каналам А2 и А3, вывод кнопки подключен к выводу А4, средний вывод подключен к земле, второй вывод тоже к земле.

Рассмотрим скетч, который называется счетчиком импульсов энкодера управления частотника. Вначале подключаем библиотеки для работы таймера, индикатора LS, для работы с энкодером, для кнопки.

Перейдем к макетной плате, и зальем все это в контроллер управления частотника. После заливания, включаем, крутим регулятор энкодера, цифры на экране возрастают. В обратную сторону векторного значения уменьшаются и переходят в отрицательную сторону. При увеличении серии задач отрицательного значения знак минуса смещается.

Если нажимаем на кнопку индикатора, переменная обнулится, на индикаторе будет ноль.

Подключение энкодера промышленного назначения к Arduino

Наша задача суметь управлять скоростью асинхронного двигателя с помощью программы на компьютере. У нас имеется преобразователь частоты (частотник):

Для домашних заданий такая информация не нужна. На фотографии энкодер промышленного назначения для асинхронного двигателя управления мощностью (кВт) станков:

В станкостроении энкодеры широко применяются для преобразователей частоты асинхронных двигателей. Они монтируются как датчики обратной связи по своей скорости. Такие энкодеры имеют большую дискретность от 100 импульсов на оборот до 1 млн импульсов на оборот. У этой марки дискретность равна 500 имп. на оборот.

Энкодеры подразделяются на виды задач по принципу действия на частотные преобразователи. Они бывают абсолютными и инкрементальными. Наш энкодер выполняет обычную функцию – выдает сигнал дифференцирования при отключении мощности питания, и ее подачи снова. Раннее состояние не сохраняется.

Энкодеры абсолютного вида имеют внутреннюю память, которая помнит последние положения. Зачем нужна память, и зачем сохранять эти данные? В заводских условиях станкостроения перед перемещением определенного устройства в первую очередь указывают нулевую точку. Такой процесс называется реферированием, то есть, выход в нуль.

Применение датчика абсолютного вида дает возможность уйти от этой процедуры на второй раз, сократить время при условии, что система имеет ограничения для перемещений.

Рассмотрим энкодеры синуса и косинуса. Они выдают выходной сигнал косинуса или синуса. Далее, с помощью устройства интерполятора мощности образуют из них импульсы. Сигналы такого вида можно изменять в размерах. Питание энкодера осуществляется от напряжения 5 вольт.

Сигнал «А» – это сигнал импульса прямого типа. Количество импульсов с этого сигнала приходит на каждом обороте. Оно равно 500 (дискретность датчика).

Сигнал «В» – тоже прямой сигнал импульса. С него на каждом обороте поступает число импульсов по дискретности датчика, который смещен от канала «А» на 90 градусов (500).

Сигнал «R» – это сигнал метки «нуль». С одного оборота датчика получается один импульс.

В энкодерах промышленного назначения используется сигнал дифференцирования, для работы с частотным преобразователем (частотником). Название у него сложное, а на самом деле все просто. Все каналы отдельно копируются своей инверсией. Это необходимо для отдавания сигнала на значительные расстояния. Выходной канал энкодера подсоединяется к приемнику специального назначения, сделанному на усилителях операционного вида. Импульс в итоге определяется в совокупности двух сигналов.

Подключение

Подключение простое. Подсоединяем напряжение 5 вольт на выходы энкодера. У нас раскладка: провод коричневого цвета – 0 В, белого цвета – +5 В, розовый, зеленый и красный – А, В, R.

Программа подключения энкодера базируется на прерываниях каналов А и В. Срабатывания прерываний происходят на переднем фронте. Получается ситуация, когда происходит торможение энкодера в момент растрового пересечения и выходной сигнал канала всегда остается положительным. Подсчет импульсов непрерывно ведется счетчиком.

В нашем случае мы не будем применять прерывания, потому что мы работаем с 4-мя датчиками, они эксплуатируются одновременно. Если применять схему прерываний, наверняка возникнет ситуация потери импульсов. У нас эта проблема решается путем установления значка наличия движения. А мы рассматривали эксплуатацию энкодеров промышленного назначения.

Работа счетчика импульсов на основе модуля энкодера

Счетчик работает в связке с модулем семиразрядного индикатора, который и будет отображать количество накрученных энкодером импульсов. При включении значение счетчика равно нулю.

Покрутим ручку энкодера по часовой стрелке. Значение счетчика инкрементируется на единицу при каждом щелчке энкодера. Наибольшее число можно накрутить 999999999. это число должно заполнить все разряды нашего семисегментного индикатора. Если вращать ручку дальше, то счетчик обнулится, начнет снова считать с нуля.

Для примера накрутим 120 импульсов. Теперь скручиваем обратно, вращая ручку против часовой стрелки. Центральная ось энкодера работает как кнопка. Она очищает от нулей свободные разряды индикатора. У кнопки есть небольшой дребезг контактов, поэтому выключение и включение происходит не сразу. Программным путем, дребезг устраняется. Это основа работы с модулем энкодера.

Цветовая кодировка резистора

| Цветовой код

Попробуйте наш Калькулятор цветовой маркировки резисторов в разделе «Инструменты».

Номиналы и цвет стандартных резисторов

Компоненты и провода имеют цветовую маркировку для обозначения их значения и функции.

Цветовая маркировка резистора использует цветные полосы для быстрого определения значения сопротивления резистора и его процентного отклонения от физического размера резистора, указывающего его номинальную мощность.

Обычно значение сопротивления, допуск и номинальная мощность печатаются на корпусе резистора в виде цифр или букв, когда корпус резистора достаточно большой, чтобы читать отпечаток, например, резисторы большой мощности.

Но когда резистор меньше (например, углеродного или пленочного типа 1/4 Вт), отпечаток слишком мал для чтения, поэтому спецификации должны быть представлены другим способом.

Цвет Цифра Множитель Допуск (%)
Черный 0 10 0 (1)
Коричневый 1 10 1 1
Красный 2 10 2 2
Оранжевый 3 10 3
Желтый 4 10 4
зеленый 5 10 5 0.5
Синий 6 10 6 0,25
фиолетовый 7 10 7 0,1
Серый 8 10 8
Белый 9 10 9
Золото 10 -1 5
Серебро 10 -2 10
(нет) 20

Коричневый, красный, зеленый, синий и фиолетовый цвета используются как коды допусков только для 5-полосных резисторов.Для всех 5-полосных резисторов используется цветная полоса допуска.

Пустая (20%) «полоса» используется только с «4-полосным» кодом (3 цветных полосы + пустая «полоса»).

Желто-фиолетовый-оранжевый-золотой Код цвета

Резистор цвета Желто-Фиолетовый-Оранжевый-Золотой будет иметь сопротивление 47 кОм с допуском +/- 5%.

Зеленый-красный-золотой-серебристый Код цвета

Резистор цвета Зеленый-Красный-Золотой-Серебряный будет равен 5.2 Ом с допуском +/- 10%.

Белый-Фиолетовый-Черный Код цвета

Резистор цвета бело-фиолетовый-черный будет иметь сопротивление 97 Ом с допуском +/- 20%. Когда вы видите только три цветные полосы на резисторе, вы знаете, что на самом деле это 4-полосный код с пустой (20%) полосой допуска.

Оранжевый-Оранжевый-Черный-Коричневый-Фиолетовый Код цвета

Резистор цвета Оранжевый-Оранжевый-Черный-Коричнево-Фиолетовый будет равен 3.3 кОм с допуском +/- 0,1%.

Коричнево-зеленый-серый-серебристо-красный Цветовой код

Резистор цвета Коричнево-зеленый-серый-серебристо-красный будет иметь сопротивление 1,58 Ом с допуском +/- 2%.

Синий-коричневый-зеленый-серебристо-синий Цветовой код

Резистор цвета Синий-Коричневый-Зеленый-Серебристо-Синий будет иметь сопротивление 6,15 Ом с допуском +/- 0,25%.

Предпочтительные значения или серия E

Чтобы упростить массовое производство резисторов, МЭК (Международная электротехническая комиссия) в 1952 году определила допуски и значения сопротивления для резисторов.

Они называются предпочтительными значениями или серией E, опубликованными в стандарте IEC 60063: 1963. Эти стандарты также используются в конденсаторах, стабилитронах и индукторах.

Это было сделано для того, чтобы, когда компании производят резисторы с разными значениями сопротивления, они занимали одинаковое место в логарифмической шкале.

Это помогает поставщику складировать различные ценности. Резисторы разных производителей совместимы для одних и тех же конструкций из-за использования стандартных значений.

Стандартные номиналы резисторов и допуски

Стандартные значения резисторов E3, E6, E12, E24, E48 и E96 перечислены ниже.

серии E

Допуск

(SIG FIGS)

Количество значений

в каждое десятилетие

E3 36% *

3

E6 20% 6
E12 10% 12
E24 5% 24
E48 2% 48
E96 1% 96
E192 0.5%, 0,25% и более допуски

* Расчетный допуск для этой серии составляет 36,60%. В то время как стандарт указывает только допуск, превышающий 20%, другие источники указывают 40% или 50%.

Стандартный резистор серии E3

Это наиболее широко используемые серии резисторов в электронной промышленности, которые подходят для резисторов, номиналы которых не являются критическими.

Количество различных компонентов в любой конструкции электронной схемы может быть уменьшено, если придерживаться этой серии.

Стандартный резистор E6 серии

Резисторы серии E6 также широко используются в электронной промышленности из-за более широкого диапазона номиналов резисторов.

Стандартный резистор E12 серии

1 1,2 1,5
1,8 2,2 2,7
3,3 3.9 4,7
5,6 6,8 8,2

Стандартный резистор E24 серии

Несмотря на то, что доступны резисторы до E24, в любой конструкции можно сосредоточиться на использовании как можно меньшего числа резисторов.

Это сократит количество компонентов в конструкции и поможет снизить затраты при рассмотрении крупномасштабного производства.

1 1.1 1,2
1,3 1,5 1,6
1,8 2 2,2
2,4 2,7 3
3,3 3,6 3,9
4,3 4,7 5,1
5,6 6,2 6,8
7,5 8,2 9,1

Стандартный резистор E48 серии

1 1.05 1,1
1,15 1,21 1,27
1,33 1,4 1,47
1,54 1,62 1,69
1,78 1,87 1,96
2,05 2,15 2,26
2,37 2,49 2,61
2,74 2,87 3.01
3,16 3,32 3,48
3,65 3,83 4,02
4,22 4,42 4,64
4,87 5,11 5,36
5,62 5,9 6,19
6,49 6,81 7,15
7,5 7,87 8,25
8.66 9,09 9,53

Серия резисторов E96 и выше

Серии стандартных резисторов E96 и E192 действительно существуют, но они не используются так часто, как ранее упомянутые серии.

Их допуск составляет 0,5 или 0,25%, что может привести к увеличению затрат наряду с гораздо большим количеством резисторов в диапазоне.

Попробуйте наш Калькулятор цветовой маркировки резисторов в разделе «Инструменты».

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Описание резистора

, описание и вывод

Конфигурация контактов

Резисторы имеют два вывода, у резистора нет полярности, поэтому их можно подключать в обоих направлениях.

Примечание: Этот документ относится только к углеродным пленочным резисторам, поскольку они наиболее широко используются во всех электронных проектах.

Характеристики
  • Угольно-пленочный резистор
  • Резистор 4-х полосный
  • Значение резистора зависит от выбранного параметра
  • Номинальная мощность зависит от выбранного параметра

Другие компоненты на основе резисторов: резистор повышенной мощности , потенциометр (переменный резистор), LDR (светозависимый резистор), термистор.

Выбор параметров резистора

Вы когда-нибудь задумывались о типах резисторов, доступных на рынке, или о том, как выбрать один для вашего проекта, читайте дальше. Резисторы можно классифицировать по двум основным параметрам. Один из них - это их сопротивление (R-Ом) , а другой - его номинальная мощность (П-Вт) .

Значение или сопротивление определяют, какое сопротивление оно оказывает потоку тока.Чем больше номинал резистора, тем меньше ток. Резисторы доступны не во всех номиналах, есть только несколько наиболее часто используемых стандартных значений, и они перечислены ниже

.

Стандартные номиналы резисторов: 0 Ом, 1 Ом, 10 Ом, 22 Ом, 47 Ом, 100 Ом, 150 Ом, 200 Ом, 220 Ом, 270 Ом, 330 Ом, 470 Ом, 510 Ом, 680 Ом, 1 кОм, 2 кОм, 2,2 кОм, 3,3 КОм, 4,7 кОм, 5,1 кОм, 6,8 кОм, 8,2 кОм, 10 кОм, 20 кОм, 33 кОм, 39 кОм, 47 кОм, 51 кОм, 68 кОм, 100 кОм, 220 кОм, 300 кОм, 470 кОм, 680 кОм, 1 МОм.

Резисторы

также классифицируются по допустимому току; это называется номинальной мощностью (мощностью).Чем выше номинальная мощность, тем больше резистор, а также больше ток. Резистор на четверть ватта (1/8) используется по умолчанию для всех проектов электроники. Однако, если вам нужно иное, ниже приведены общие варианты

Стандартные номинальные мощности: 1/4 Вт, 1/8 (четверть) Вт, ½ (половина) Вт, 1 (один) Вт, 2 (два) Вт, резистор более высокой мощности.

Идентификация резистора

Чтобы определить значение сопротивления резистора, мы должны посмотреть на его цветовой код.Да уж! Было бы легко, если бы значение было записано напрямую, но все же, немного потренировавшись снизу, мы можем начать считывать значения резисторов.

Как было сказано ранее, резисторы доступны не во всех номиналах. Поэтому, если для вашего проекта требуется определенное значение, которое не является общедоступным, вы должны составить значение, используя последовательную или параллельную комбинацию, как показано ниже.

Резистор в серии:

Стоимость резисторов суммируется при последовательном включении.

Резистор параллельно:

При параллельном подключении сопротивление резистора увеличивается обратно пропорционально.

Приложения
  • Токоограничивающий резистор
  • Для создания падения напряжения
  • Подтягивающий / понижающий резистор
  • Делители потенциалов
  • Для измерения тока в качестве шунтирующего резистора

2.1: Цветовые коды резисторов - Workforce LibreTexts

Значения и цвет стандартных резисторов

Компоненты и провода имеют цветовую маркировку для обозначения их значения и функции.

Коричневый, красный, зеленый, синий и фиолетовый цвета используются как коды допусков только для 5-полосных резисторов. Для всех 5-полосных резисторов используется цветная полоса допуска. Пустая (20%) «полоса» используется только с «4-полосным» кодом (3 цветных полосы + пустая «полоса»).

\

Пример # 1

Резистор цвета Желтый-Фиолетовый-Оранжевый-Золотой будет иметь сопротивление 47 кОм с допуском +/- 5%.

Пример # 2

Резистор цвета зеленый-красный-золотой-серебристый будет равен 5.2 Ом с допуском +/- 10%.

Пример # 3

Резистор цвета бело-фиолетовый-черный будет иметь сопротивление 97 Ом с допуском +/- 20%. Когда вы видите только три цветные полосы на резисторе, вы знаете, что на самом деле это 4-полосный код с пустой (20%) полосой допуска.

Пример # 4

Резистор цвета Оранжевый-Оранжевый-Черный-Коричневый-Фиолетовый будет иметь сопротивление 3,3 кОм с допуском +/- 0,1%.

Пример # 5

Резистор цвета Коричнево-зеленый-серый-серебристо-красный будет равен 1.58 Ом с допуском +/- 2%.

Пример # 6

Резистор цвета Синий-Коричневый-Зеленый-Серебристо-Синий будет иметь сопротивление 6,15 Ом с допуском +/- 0,25%.

Предпочтительные значения или серия E

Чтобы упростить массовое производство резисторов, МЭК (Международная электротехническая комиссия) определила значения допусков и сопротивления для резисторов в 1952 году. Они называются предпочтительными значениями или серией E, опубликованными в стандарте IEC 60063: 1963.Эти стандарты также используются в конденсаторах, стабилитронах и индукторах.

Это было сделано для того, чтобы, когда компании производят резисторы с разными значениями сопротивления, они занимали одинаковое место в логарифмической шкале. Это помогает поставщику хранить различные ценности. Резисторы разных производителей совместимы для одних и тех же конструкций из-за использования стандартных значений.

Стандартные номиналы резисторов и допуски

Стандартные значения резисторов E3, E6, E12, E24, E48 и E96 перечислены ниже.

* Расчетный допуск для этой серии составляет 36,60%. В то время как стандарт указывает только допуск, превышающий 20%, другие источники указывают 40% или 50%.

Резистор E3 серии

Это наиболее широко используемые серии резисторов в электронной промышленности.

Резистор E6 серии

Резистор E12 серии

Резистор E24 серии

Резистор E48 серии

Серия резисторов E96 и выше

Серии стандартных резисторов E96 и E192 действительно существуют, но они не используются так часто, как ранее упомянутые серии.

Цветовой код резистора - 3, 4, 5 и 6-полосный

Сопротивление - это пассивный компонент, обычно используемый для ограничения электрического тока. В этой статье объясняется, как измерить значение сопротивления с цветовым кодом и резистора . Каждое сопротивление соответствует схеме цветового кодирования, и его значения определяются путем расшифровки цветов, отмеченных на нем. Если вы посмотрите на какое-либо сопротивление, вы найдете на нем несколько цветных полосок, которые используются для определения его значения.

Сопротивление будет иметь от трех до шести цветных полос. Набор из десяти цветов используется для обозначения значения сопротивления. Каждый цвет представляет собой цифровую цифру от 0 до 9. Два дополнительных цвета обычно используются для представления множителя значений допуска.

Цветовой код резистора для шести (6) резисторов с цветной полосой

Рис.1: Таблица с цветовой кодировкой 6-полосных резисторов

Предположим, что у нас есть шестиполосное сопротивление со следующей цветовой кодировкой, представляющей соответственно от первой полосы до последней:

Зеленый Черный Синий Коричневый Золотой Красный

Шаг 1: Первый цвет представляет первую значащую цифру.В данном случае это 5, что соответствует зеленому цвету согласно таблице.

Шаг 2: Второй цвет представляет вторую значащую цифру. В данном случае это 0, что соответствует черным по таблице.

Шаг 3: Третий цвет представляет третью значащую цифру. В данном случае это 6, что соответствует синему цвету согласно таблице.

Пока что значение можно представить как 506

Шаг 4: Четвертый цвет представляет множитель i.е., он представляет собой число, на которое нужно умножить значение, образованное из первых трех цифр, чтобы получить значение сопротивления. В данном случае это 10 1 = 10, что соответствует Брауну согласно таблице.

Отсюда значение сопротивления:

506 x 10 = 5060 Ом = 5,06 кОм

Шаг 5: Пятая цифра представляет допуск. Допуск указывает на крайние вариации, которые могут произойти в значении сопротивления.Он представлен в процентах от первоначального значения. В данном случае это ± 5%, что соответствует золоту.

Шаг 6: Последняя цифра представляет температурный коэффициент. Температурный коэффициент говорит нам об изменении значения сопротивления с температурой. Обычно выражается в ppm / (градус Цельсия). В данном случае 50 соответствует КРАСНОМУ.

Таким образом, значение сопротивления в этом случае оказывается равным 5,06 кОм с допуском ± 5% и 50 ppm / градус C.

Примечание: значение цветов, соответствующее любой цифре, которая не указана в таблице, никогда не используется для этой конкретной цифры.

Цветовой код резистора для 5-цветного резистора

Цветовой код резистора для пяти (5) резисторов с цветной полосой

Рис.2: Таблица с цветовой кодировкой 5-полосных резисторов

Предположим, что у нас есть пятидиапазонное сопротивление со следующей цветовой кодировкой, представляющей соответственно от первой полосы до последней:

Зеленый Черный Синий Коричневый Золотой

Шаг 1: Первый цвет представляет первую значащую цифру.В данном случае это 5, что соответствует зеленому цвету согласно таблице.

Шаг 2: Второй цвет представляет вторую значащую цифру. В данном случае это 0, что соответствует черным по таблице.

Шаг 3: Третий цвет представляет третью значащую цифру. В данном случае это 6, что соответствует синему цвету согласно таблице.

Пока что значение можно представить как 506

Шаг 4: Четвертый цвет представляет множитель i.е., он представляет собой число, на которое нужно умножить значение, образованное из первых трех цифр, чтобы получить значение сопротивления. В данном случае это 10 1 = 10, что соответствует Брауну согласно таблице.

Отсюда значение сопротивления:

506 x 10 = 5060 Ом = 5,06 кОм

Шаг 5: Пятая цифра представляет допуск. Допуск указывает на крайние вариации, которые могут произойти в значении сопротивления.Он представлен в процентах от первоначального значения. В данном случае это ± 5%, что соответствует золоту.

Таким образом, значение сопротивления в этом случае составляет 5,06 кОм с допуском ± 5%

Примечание: значение цветов, соответствующее любой цифре, которая не указана в таблице, никогда не используется для этой конкретной цифры.

Цветовой код резистора для резистора с 4 цветными полосами

Цветовой код резистора для четырех (4) резисторов с цветной полосой

Фиг.3: Таблица с цветовой кодировкой 4-полосных резисторов

Предположим, у нас есть четырехполосное сопротивление со следующей цветовой кодировкой, представляющей соответственно от первой полосы до последней:

Зеленый Черный Синий Золотой

Шаг 1: Первый цвет представляет первую значащую цифру. В данном случае это 5, что соответствует зеленому цвету согласно таблице.

Шаг 2: Второй цвет представляет вторую значащую цифру.В данном случае это 0, что соответствует черным по таблице.

Шаг 3: Третий цвет представляет множитель, т.е. он представляет собой число, на которое нужно умножить значение, образованное из первых трех цифр, чтобы получить значение сопротивления. В данном случае это 10 6 = 1000000, что соответствует Брауну согласно таблице.

Отсюда значение сопротивления:

50 x 10 6 = 50000000 Ом = 50 МОм

Шаг 4: Четвертая цифра представляет допуск.Допуск указывает на крайние вариации, которые могут произойти в значении сопротивления. Он представлен в процентах от первоначального значения. В данном случае это ± 5%, что соответствует золоту.

Таким образом, значение сопротивления в этом случае составляет 50 МОм с допуском ± 5%

Примечание: значение цветов, соответствующее любой цифре, которая не указана в таблице, никогда не используется для этой конкретной цифры.

Цветовой код резистора для резистора с 3 цветными полосами

Цветовой код резистора для трех (3) цветных полос резистора

Схема цветового кодирования резисторов с тремя цветными полосами точно такая же, как и для четырех цветных полос, с той разницей, что по умолчанию допуск составляет 20%.

Первый цвет представляет первую значащую цифру, второй цвет - вторую значащую цифру, а третий цвет - множитель с допуском 20%.

Color Designer's Toolkit - DIY записывающее оборудование

Итак, вы хотите создать свой собственный цвет. Добро пожаловать в сообщество! Цвет - это полностью открытый формат; Нет необходимости запрашивать разрешение на разработку или продажу собственного цвета. Если вы заинтересованы в продаже своего цвета в магазине DIYRE, свяжитесь с нами.
  1. Электрические характеристики
  2. Sonic Персонаж
  3. Размеры
  4. Распиновка
  5. Разъемы
  6. Раскрась свой цвет

Электрические характеристики

Чтобы ваш цвет хорошо сочетался с другими, создайте свой цвет в соответствии со следующими спецификациями.

  • Усиление: 1 (0 дБ)
  • I Входное сопротивление: > 10 кОм
  • Выходное сопротивление: <1 кОм
  • Потребляемая мощность: 38 мА
  • Напряжение питания: +/- 16 В
  • Смещение постоянного тока: 20 мВ

Ничего страшного, если вы не знаете точных характеристик своего цвета.Суть в том, что он должен выглядеть как буфер единичного усиления для схемы вокруг него, хотя и с некоторыми интересными звуковыми артефактами. См. Полную схему палитры на Upverter: Схема цветовой палитры и макет печатной платы

Рекомендации:

  • Буферизуйте вход и выход вашей схемы с помощью буферов операционных усилителей.
  • AC соединяет вход и выход вашего Color
  • Подключите входы и выходы вашего цвета резистором к земле.Это предотвращает появление "хлопков", когда ваш цвет задействован.

Звуковой персонаж

Color был разработан для передачи тонких гармонических искажений и других нелинейностей, связанных с аналоговой записывающей аппаратурой, которые чаще всего воспринимаются как «тепло» или «вибрация», а не как искажения. Спецификация THD, приведенная выше, является хорошим ориентиром, но пусть ваши уши будут окончательным судьей. Цвет не предназначен для использования в качестве полноценного блока искажений или эффектов. Вы можете использовать формат как хотите, но имейте в виду, что большинство пользователей ожидают, что цвета будут тонкими.

Размеры

Печатная плата вашего цвета должна быть изготовлена ​​из стандартного жесткого FR4 толщиной 1/16 дюйма (1,6 мм). Для эстетической целостности мы рекомендуем скошенные углы Ø 125 дюймов (3,2 мм), но это не обязательно. Пользователи Cadsoft Eagle могут загрузить библиотеку, содержащую цветовой отпечаток, здесь: Библиотека разработки цвета

  • Ширина: 3 дюйма (76,2 мм)
  • Высота: 1,4 дюйма (35,6 мм)
  • C выступ под печатной платой: .1 дюйм (2,54 мм)
  • Зазор над печатной платой: ,97 дюйма (24,6 мм) при использовании стоек 0,125 дюйма
  • Размер монтажного отверстия: Ø 125 дюймов (3,2 мм)
  • Расстояние до монтажного отверстия: Ø0,289 (7,4 мм)

Распиновка

Цвета сочетаются с палитрой через 8-контактный разъем. Номера контактов идут против часовой стрелки от верхнего левого угла, если смотреть на плату.

  • 1 - Аудиовход
  • 2 - Земля
  • 3 - Аудиовыход
  • 4 - Красный светодиод
  • 5 - Зеленый светодиод
  • 6 - Синий светодиод
  • 7 - В +
  • 8 - В-

Разъемы

Цвета подключаются к палитре через пять разъемов - четыре механических и один электрический.

Цвета механически закрепляются на палитре с помощью четырех нейлоновых стоек. Эти стойки доступны в 9 вариантах длины («A» на чертеже разъема), что позволяет вам настроить высоту установки вашего Colour из палитры. Нейлоновые стойки фиксируются на одном конце и снимаются с запрессовкой на другом. Фиксирующие концы должны быть вставлены в крепежные отверстия цвета так, чтобы стойки были постоянно прикреплены к цвету. Цвета подключаются к палитре через один 8-контактный разъем, установленный в нижней части цветной печатной платы.Длина штыря разъема («B» на чертеже разъема) должна соответствовать выбранной вами высоте зазора «A». B должен быть на 0,1 дюйма длиннее, чем A.

Разъемы для источников питания

Если вы продаете свой цвет, вы должны включить механические и электрические разъемы в свой комплект или собранный блок. И механические, и электрические разъемы являются стандартными стандартными компонентами, доступными по всему миру.

Механические соединители:

Производитель Деталь # Высота ("A") Лист данных Источник
Трапецеидальный камень 8879 .125 " Лист данных Поиск Octopart
Трапецеидальный камень 8880 .187 " Лист данных Поиск Octopart
Трапецеидальный камень 8881 0,25 " Лист данных Поиск Octopart
Трапецеидальный камень 8882 .375 " Лист данных Поиск Octopart
Трапецеидальный камень 8883 .5 " Лист данных Поиск Octopart
Трапецеидальный камень 8884 .625 " Лист данных Поиск Octopart
Трапецеидальный камень 8885 .75 " Лист данных Поиск Octopart
Трапецеидальный камень 8886 .875 " Лист данных Поиск Octopart
Richco МСПМ-2-01 .125 " Лист данных Octopart Search, Эссентра
Richco МСПМ-3-01 .187 " Лист данных Octopart Search, Эссентра
Richco МСПМ-4-01 0,25 " Лист данных Octopart Search, Эссентра
Richco МСПМ-5-01 .313 " Лист данных Octopart Search, Эссентра
Richco МСПМ-6-01 .375 " Лист данных Octopart Search, Эссентра
Richco МСПМ-7-01 .438 " Лист данных Octopart Search, Эссентра
Richco МСПМ-8-01 ,5 " Лист данных Octopart Search, Эссентра
Richco МСПМ-9-01 .563 " Лист данных Octopart Search, Эссентра
Richco МСПМ-10-01 .63 " Лист данных Octopart Search, Эссентра
Richco МСПМ-12-01 .75 " Лист данных Octopart Search, Эссентра
Richco МСПМ-13-01 .811 " Лист данных Octopart Search, Эссентра
Richco МСПМ-14-01 .875 " Лист данных Octopart Search, Эссентра
Электрические разъемы:

Раскрась свой цвет

Ваш цвет будет идентифицирован на передней панели с помощью обходного светодиода RGB.Чтобы установить цвет светодиода, вы должны включить в свою цветную печатную плату резисторы, устанавливающие красный, зеленый и синий светодиоды. Вы запитываете одну сторону резисторов с помощью V + и возвращаете другую сторону к соответствующим контактам на 8-контактном разъеме. См. Пример на цветной макетной плате ниже.

Если вы планируете опубликовать свой цвет публично, вы должны потребовать один из цветов в таблице ниже и включить резисторы для настройки оттенка в свой цветовой дизайн. Свяжитесь с нами, чтобы зарезервировать цвет вашего цвета.

оттенок Номиналы резистора (R, G, B)
CTX 47k, Ø, Ø
15IPS 47к, 220к, Ø
JFT Ø, Ø, 220k
TM79 Ø, 220k, 220k
ОКРАШИВАТЕЛЬ 47к, 1М, Ø
47k, Ø, 220k
ИМПУЛЬС 47к, 1М, 1М
УДАР 47k, 220k, 220k
ПЕНТОД Ø, 220k, Ø
47k, Ø, 1M
ЦВЕТНОЙ ТЕЛЕФОН 220к, 220к, Ø
DOA 220k, Ø, 220k
DISTORTASTUDIO 220k, 220k, 470k
XPF 47к, 4.7М, 2.2М
Тонелок 47k, 2.2M, 4.7M
EASY EQ GE 240k, 180k, Ø
AWB95 1M, 2.2M, 220k
МН-50 Ø, 220k, 1M
MOJO MAESTRO 47k, Ø, 330k
TSX 220к, 220к, 1M

Метрические таблицы преобразования онлайн

На практике существует ряд различных систем измерения.Большая часть мира адаптировала десятичную систему, названную метрической . Его главное преимущество состоит в том, что все кратные и частные кратные базовых единиц связаны с базовой единицей множителем десяти. Технически существуют разные метрические системы. В настоящее время Международная система единиц (СИ), основанная на метре, килограмме и секунде, признана стандартной. В США имперские и обычные единицы все еще используются в торговле и домашнем хозяйстве.
Здесь вы найдете таблицы преобразования в метрические единицы для некоторых общепринятых величин.

ЕДИНИЦЫ ДЛИНЫ

МЕТРИЧЕСКИЕ

IMPERIAL (США)

1000 мкм знак равно 1 миллиметр 1000 мил знак равно 1 дюйм
10 миллиметров знак равно 1 сантиметр 12 в дюймах знак равно 1 стопа
10 см знак равно 1 дециметр 3 ноги знак равно 1 двор
10 дециметров знак равно 1 метр 22 ярдов знак равно 1 цепь
10 метров
знак равно 1 декаметр
10 цепи знак равно 1 фарлонг
1000 метров = 1 километр 8 фарлонг
(5280 футов)
= 1 миля

ТАБЛИЦА ПРЕОБРАЗОВАНИЯ ДЛИНЫ

IMPERIAL (США) TO METRIC

МЕТРИЧЕСКИЙ ДО ИМПЕРИАЛЬНЫЙ (США)

1 мил = 0.0254 мм 1 миллиметр 39,4 мил
1 дюйм = 25,4 миллиметра 1 сантиметр 0,39 дюйма
1 фут = 30,48 см 1 метр 3,28 футов
1 ярд 0,914 метра 1 метр 1 ярд
1 миля 1.609 километров 1 км 0,621 миль

ЕДИНИЦЫ МОЩНОСТИ (ОБЪЕМА)

МЕТРИЧЕСКИЕ

АНГЛИЙСКИЙ (США)

1 кубический сантиметр = 1 миллилитр 3 чайные ложки = 1 столовая ложка
1000 миллилитров = 1 литр 2 столовые ложки = 1 жидкая унция
1000 литров = 1 куб.м 4 жидких унции = 1 стакан
2 чашки = 1 пинта
2 пинты (8 эт.унций) = 1 кварт
4 кварты = 1 галлон

ТАБЛИЦА ПРЕОБРАЗОВАНИЯ МОЩНОСТИ (ОБЪЕМА)

С АНГЛИЙСКОГО (США) ДО МЕТРИЧЕСКОГО

МЕТРИЧЕСКИЙ НА АНГЛИЙСКИЙ (США)

1 капля (метрическая) = 0,05 миллилитра 1 миллилитр = 20 капель (метрическая система)
1 чайная ложка (США) 4.93 миллилитра 1 миллилитр 1/5 чайной ложки (США)
1 столовая ложка (США) 14,79 миллилитров 1 литр 1,06 кварты (США)
1 жидкая унция (США) 29,57 миллилитров 1 куб.м 1,31 кубических ярдов (264,2 галлона)
1 кварта (США) 0.95 литров
1 галлон (США) 3,79 литра

ЕДИНИЦЫ ВЕСА

МЕТРИЧЕСКИЕ

IMPERIAL (США)

1000 миллиграммов = 1 грамм 16 унций = 1 фунт
1000 грамм = 1 килограмм 100 фунтов = 1 центнер
1000 килограмм = 1 тонна 2000 фунтов = 1 тонна (США)

ТАБЛИЦА ПРЕОБРАЗОВАНИЯ ВЕСА

IMPERIAL (США) TO METRIC

МЕТРИЧЕСКИЙ ДО ИМПЕРИАЛЬНЫЙ (США)

1 унция 28.35 граммов 1 грамм 0,035 унции
1 фунт 453,6 грамма 1 килограмм 2,21 фунта
1 тонна США 907.2 килограмм 1 тонна 1,10 тонны США

ЕДИНИЦЫ ПЛОЩАДКИ

МЕТРИЧЕСКИЕ

АНГЛИЙСКИЙ (США)

100 квадратных миллиметров = 1 квадратный сантиметр 144 квадратных дюйма = 1 квадратный фут
10000 кв. См = 1 квадратный метр 9 квадратных футов = 1 квадратный двор
10000 квадратных метров = 1 га 4840 квадратных ярдов = 1 акр
100 га = 1 квадратный километр 640 соток = 1 квадратная миля

ТАБЛИЦА ПРЕОБРАЗОВАНИЯ ОБЛАСТИ

С АНГЛИЙСКОГО (США) ДО МЕТРИЧЕСКОГО

МЕТРИЧЕСКИЙ НА АНГЛИЙСКИЙ (США)

1 квадратный дюйм 6.45 кв. Сантиметров 1 квадратный сантиметр 0,155 кв. Дюймов
1 квадратный фут 0,09 кв.м 1 квадратный метр 1.20 квадратных ярда
1 квадратный двор 0,84 кв.м
1 куб.м 1,31 кубических ярдов (264,2 галлона)
1 акр 0.40 соток 1 га 2,47 соток
1 квадратная миля 2,59 кв. Км 1 квадратный километр 0,39 квадратных миль

Некоторые из приведенных коэффициентов являются приблизительными. Обратите внимание, что не все названия метрических единиц, перечисленные в этих таблицах, адаптированы к системе СИ. Чтобы узнать об онлайн-инструменте конвертации, см. Наш калькулятор конвертации в метрическую систему.
Цветовые коды силовых кабелей

Цветовые коды силовых кабелей
Цветовые коды силовых кабелей / проводов

Цветовые коды проводов Нейтральный Нейтральный
Международная электротехническая комиссия - IEC
Функция Код Цвет проводки
Защитное заземление PE зелено-желтый
N синий
Линия, однофазная L коричневая
Линия, 3 фазы L1 коричневый
Линия, 3 фазы L2 черный
Линия 3 фазы L3 серый
Национальный электротехнический кодекс США
Функция Код Цвет проводки
Защитное заземление PE голая медь, зелено-желтый, зеленый
Нейтраль N белый
Линия, однофазная L черный или красный
Линия, 3 фазы L1 черный
Линия, 3 фазы L2 красный
Линия, 3 фазы L3 синий

Цветовой код США для трехфазного тока 208 В: черный, красный и синий
480 В переменного тока: коричневый, оранжевый и желтый

дюйма американские проводники сечением более 6 AWG доступны только в черном цвете.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
