Как правильно распаять SCART на тюльпаны. Какие контакты SCART отвечают за видео и аудио. Какие инструменты понадобятся для распайки. Пошаговая инструкция по подключению SCART к RCA.
Что такое разъем SCART и для чего он нужен
SCART (от фр. Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs) — это универсальный 21-контактный разъем для передачи аудио- и видеосигналов между различными устройствами. Он был разработан во Франции в 1970-х годах и получил широкое распространение в Европе для подключения телевизоров, видеомагнитофонов, DVD-плееров и других устройств.
Основные преимущества разъема SCART:
- Передача видео и аудио по одному кабелю
- Поддержка различных видеостандартов (RGB, S-Video, композитный)
- Двунаправленная передача сигналов
- Автоматическое переключение режимов работы устройств
Однако в современной технике SCART постепенно вытесняется более компактными разъемами вроде HDMI. Поэтому часто возникает необходимость подключить устройство со SCART к телевизору или монитору с разъемами RCA («тюльпанами»).

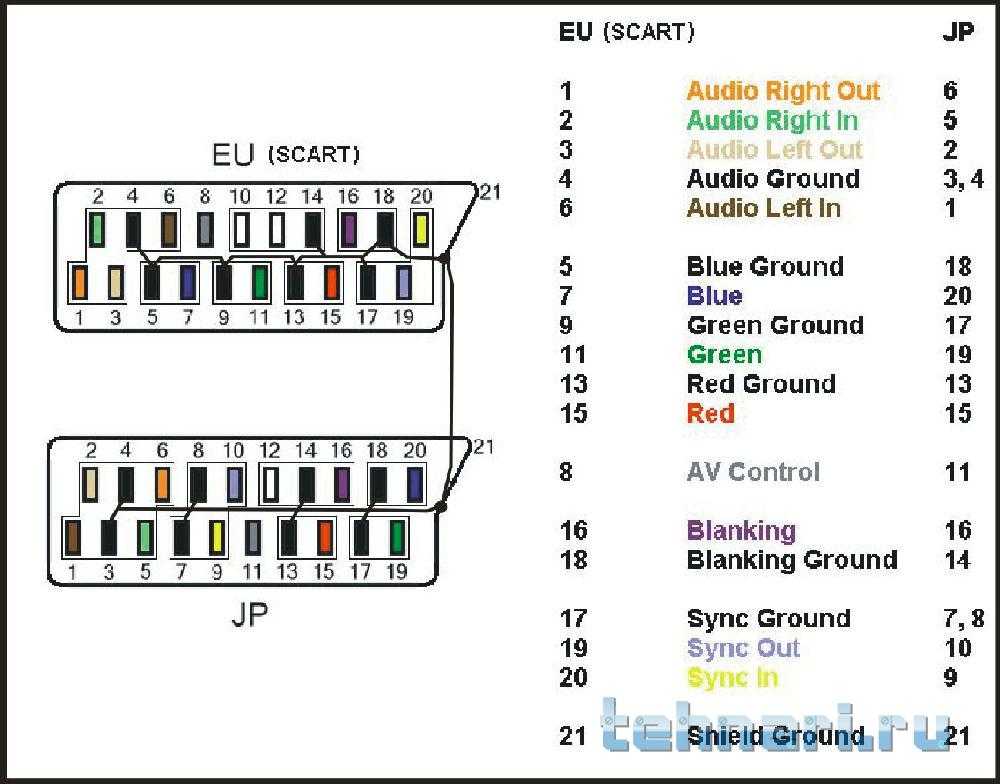

Распиновка SCART: назначение контактов
Для правильной распайки SCART на тюльпаны необходимо знать назначение его контактов. Вот полная распиновка 21-контактного разъема SCART:
| Номер контакта | Назначение |
|---|---|
| 1 | Аудио выход правый канал |
| 2 | Аудио вход правый канал |
| 3 | Аудио выход левый канал |
| 4 | Общий аудио |
| 5 | Общий синий |
| 6 | Аудио вход левый канал |
| 7 | Вход синего |
| 8 | Переключение функций |
| 9 | Общий зеленый |
| 10 | Шина данных 1 |
| 11 | Вход зеленого |
| 12 | Шина данных 2 |
| 13 | Общий красный |
| 14 | Общий шины данных |
| 15 | Вход красного |
| 16 | Сигнал гашения |
| 17 | Общий композитного видео |
| 18 | Общий сигнала гашения |
| 19 | Выход композитного видео |
| 20 | Вход композитного видео |
| 21 | Общий (экран) |
Для подключения к RCA нам понадобятся контакты 17, 19, 20 для видео и 1, 2, 3, 4, 6 для аудио.
Какие инструменты понадобятся для распайки SCART на тюльпаны
Для самостоятельной распайки SCART на RCA вам потребуются следующие инструменты и материалы:
- Паяльник мощностью 30-40 Вт
- Припой ПОС-61
- Канифоль или паяльная кислота
- Кусачки
- Плоскогубцы
- Отвертка
- Мультиметр
- Изоляционная лента
- Термоусадочная трубка
Также понадобится сам разъем SCART (вилка или розетка) и 3-5 разъемов RCA в зависимости от нужной конфигурации.
Пошаговая инструкция по распайке SCART на тюльпаны
Теперь рассмотрим процесс распайки SCART на RCA шаг за шагом:
- Подготовьте все необходимые инструменты и материалы.
- Снимите внешнюю изоляцию с кабеля SCART на 2-3 см.
- Зачистите концы проводов от изоляции на 5-7 мм.
- Залудите зачищенные концы проводов.
- Припаяйте провода к соответствующим контактам разъема SCART согласно распиновке.
- Припаяйте другие концы проводов к разъемам RCA:
- Желтый RCA — контакт 20 (видео вход)
- Красный RCA — контакт 2 (правый аудио канал)
- Белый RCA — контакт 6 (левый аудио канал)
- Проверьте качество пайки и отсутствие замыканий мультиметром.
- Заизолируйте места пайки термоусадкой или изолентой.
- Соберите корпус разъема SCART.
После этого кабель-переходник SCART-RCA готов к использованию.
Варианты распайки SCART на различные комбинации RCA
В зависимости от ваших потребностей, можно сделать несколько вариантов распайки SCART на тюльпаны:
SCART на 3 RCA (видео + стерео аудио)
- Желтый RCA — контакт 20 (видео вход)
- Красный RCA — контакт 2 (правый аудио канал)
- Белый RCA — контакт 6 (левый аудио канал)
SCART на 5 RCA (композитное видео + компонентное видео + стерео аудио)
- Желтый RCA — контакт 20 (композитное видео)
- Красный RCA — контакт 15 (красный компонент)
- Зеленый RCA — контакт 11 (зеленый компонент)
- Синий RCA — контакт 7 (синий компонент)
- Белый RCA — контакты 3 и 6 (аудио)
SCART на 2 RCA (только видео)
- Желтый RCA — контакт 20 (видео вход)
- Черный RCA — контакт 17 (общий видео)
Выбирайте подходящий вариант в зависимости от имеющегося оборудования и необходимого качества сигнала.
Возможные проблемы при подключении SCART к RCA
При самостоятельной распайке SCART на тюльпаны могут возникнуть следующие проблемы:
- Отсутствие изображения — проверьте правильность подключения видео контактов
- Черно-белое изображение — возможно, перепутаны сигналы яркости и цветности
- Нет звука — проверьте распайку аудио контактов
- Помехи на изображении — плохой контакт или наводки, проверьте экранирование
- Искажение цветов — неправильное соединение RGB компонентов
Внимательно проверяйте все соединения мультиметром. При необходимости перепаяйте проблемные контакты.
Готовые переходники SCART-RCA: стоит ли покупать
Если вы не уверены в своих навыках пайки, можно приобрести готовый переходник SCART-RCA. Их преимущества:
- Гарантированная совместимость
- Экономия времени на изготовление
- Аккуратный внешний вид
- Надежность соединений
Недостатки готовых переходников:
- Более высокая цена
- Ограниченный выбор конфигураций
- Невозможность кастомизации
Выбор между самостоятельной распайкой и покупкой готового переходника зависит от ваших навыков, бюджета и конкретных требований к подключению.
Заключение
Распайка SCART на тюльпаны — несложная, но требующая внимательности задача. Зная назначение контактов и следуя инструкции, вы сможете сделать качественный переходник своими руками. Это позволит подключить устаревшую технику к современным устройствам и сэкономить на покупке готового решения.
Помните о технике безопасности при работе с паяльником и не забывайте проверять качество соединений. При возникновении проблем внимательно перепроверьте распиновку и места пайки. С небольшой практикой вы сможете быстро и легко создавать любые нужные вам переходники на основе SCART.
Видеошнуры
Видеошнуры маркируются по шаблону: Видеошнур AА-nBB-nССс-DD.
Где:
Шв — шнур воспроизведения,
Шз — шнур записи,
Шп — шнур перезаписи (записи и (или) воспроизведения),
BB — тип входного разъёма(ов) и СС — тип выходного разъёма(ов):
Ск — вилка SCART,
Т — вилка RCA,
М — розетка RCA,
Н — вилка mDIN-4 (S-VHS),
П3 — вилка JACK-3.5 стерео,
Вилка HDMI — вилка HDMI (19 контактов),
n количество разъёмов данного типа (для одного разъёма количество не указывается),
с — дополнительные сведения:
м — разъём в металлическом “белом” корпусе,
з — разъём в металлическом “желтом” корпусе “под золото”,
э — разъём в металлическом “элитном” корпусе,
зп — разъём в пластиковом корпусе с желтыми “под золото” контактами,
р — вариант исполнения шнура из радиочастотного кабеля РК-75,
s — stereo, дополнительное указание о стерео сигнале,
пр — “прямая” распайка для вилки mDIN-4 (S-VHS),
бл — дополнительное указание о блистерной упаковке.
DD — длина видеошнура в метрах (длина 0,8м — не указывается).
|
предназначен для пердачи аудио или видеосгнала между блоками аппаратуры.
|
Видеошнур Шп-2Т-2Т |
|
|
Видеошнур Шп-2Т-2Тр |
||
|
Видеошнур Шп-2Т-2Тм |
||
|
Видеошнур Шп-2Т-2Тз Выполнен из радиочастотного медного РК-75-2 с распаянными металлическими RCA «под золото» с обоих концов шнура. Длинны (в метрах): 0.8, 1.2, 2, 3, 5, 7, 10, 15, 20. |
||
|
предназначен для пердачи стерео аудио и видеосгнала между блоками аппаратуры. |
Видеошнур Шп-3Т-3Т Выполнен из медного ШГЭС-3х0,12 с распаянными пластиковыми RCA с обоих концов шнура. Длинны (в метрах): 0.8, 1.2, 2, 3, 5, 7, 10. |
|
|
Видеошнур Шп-3Т-3Тз Выполнен из радиочастотного медного РК-75-2 с распаянными металлическими RCA «под золото» с обоих концов шнура.  Длинны (в метрах): 0.8, 1.2, 2, 3, 5, 7, 10,15, 20. |
||
|
Предназначен для передачи видео и стере звукового сигнала (подключения ТВ-присавки, DVD или видеомагнито-фона (Вилки RCA) к телевизору (Вилка Скарт). |
Видеошнур Шв-3Т-Ск |
|
|
Видеошнур Шв-3Тм-Ск Выполнен из радиочастотного медного РК-75-2 с распаянными тремя металлическими RCA на входе и разъёмом Скарт на выходе.
Длинны (в метрах): 0. |
||
|
Видеошнур Шв-3Тз-Ск Выполнен из радиочастотного медного РК-75-2 с распаянными тремя металлическими RCA «под золото» на входе и разъёмом Скарт на выходе. Длинны (в метрах): 0.8, 1.2, 2, 3, 5. |
||
|
Предназначен для передачи видео и моно звукового сигнала (подключения ТВ-приставки или видеомагнито-фона (Вилки RCA) к телевизору (Вилка Скарт). |
Видеошнур Шв-2Т-Ск |
|
|
Видеошнур Шв-2Тр-Ск |
||
|
Видеошнур Шв-2Тм-Ск Выполнен из радиочастотного медного РК-75-2 с распаянными двумя металлическими RCA на входе и разъёмом Скарт на выходе. Длинны (в метрах): 0.8, 1.2, 2, 3, 5. |
||
|
Видеошнур Шв-2Тз-Ск Выполнен из радиочастотного медного РК-75-2 с распаянными двумя металлическими RCA «под золото» на входе и разъёмом Скарт на выходе. Длинны (в метрах): 0.8, 1.2, 2, 3, 5. |
||
8, 1.2, 2, 3, 5.
Как подключить DVD к телевизору LG — журнал LG MAGAZINE Россия
Первое, о чем задумывается каждый, кто приобрел DVD-проигрыватель, — как подключить его к телевизору и можно ли сделать это самому, не прибегая к помощи мастера? Производители техники LG постарались сделать этот процесс максимально простым и интуитивно понятным, и все, что нужно делать, это следовать инструкции.
Тем не менее, перед тем, как начать подключать DVD-плеер к вашему телевизору LG, лучше иметь полное представление о настройках.
Первым делом следует внимательно рассмотреть задние (в некоторых случаях боковые) панели обоих устройств на наличие доступных разъемов. Они могут различаться в зависимости от марки техники, моделей и возраста. Вот самые распространенные варианты:
Разъем HDMI
Наиболее часто встречающаяся разновидность в современных моделях, которая позволяет обеспечить изображение самого высокого качества и высокую скорость передачи данных. Внешне этот разъем напоминает USB, но при этом более тонкий и длинный. Для того, чтобы гарантировать картинку без искажений и звук без шумов, кабель HDMI должен быть модели 2.0 и выше и обладать маркировкой High Speed Ethernet.
Если у вас плазменный телевизор LG, производители рекомендуют предпочесть именно этот способ.
Разъем RCA
Самый распространенный разъем на протяжении уже нескольких десятков лет, второе название – «тюльпан», так как состоит из трех гнезд разных цветов: желтый для передачи изображения, красный и белый – для звука.
Ошибиться при подключении очень сложно. Нужно просто вставлять штекеры в разъемы соответствующие им по цвету.
Разъем Scart
Встречается относительно редко, тем не менее качеством передачи информации проигрывает только HDMI-разъемам. Для того, чтобы подключить устройства друг к другу, необходим шнур Scart-RCA. Той стороной, на которой разъем Scart, шнур вставляется в проигрыватель, а той, где «тюльпаны» – в телевизор.
Компонентный кабель
С одной стороны компонентного кабеля расположены пять штекеров. Их необходимо подсоединить к DVD-плееру, следуя цветовым маркировкам. Три из них отвечают за картинку и два – за звук. Видеопорты – красный, зеленый и синий. Аудио – красный и белый. Чтобы избежать путаницы между двумя красными штекерами, специалисты рекомендуют изначально разложить провод на любой рабочей поверхности и разделить штекеры по функциональному признаку (аудио – видео), а затем уже начинать подключение.
Если в вашем компонентном кабеле штекеры только трех цветов (красный, синий и зеленый), в этом случае ими возможно передавать только картинку. А значит, потребуется дополнительный провод для аудио с красным и белым разъемами.
S—Video
Наименее предпочтительный из всех вышеперечисленных способов подключения DVD-проигрывателя к телевизору. Этот разъем предназначен только для передачи картинки. Чтобы подключить звук, потребуется использовать дополнительный шнур RCA или разъем 3,5 мм.
В случае, если у вас на телевизоре стандартный антенный выход, решением проблемы станет переходник S-video-RF.
Проблемы, которые могут возникнуть при подключении DVD-плеера к телевизору LG и способы их решения
Несмотря на предполагаемую простоту процесса подключения, проблемы возникают довольно часто. К счастью, чаще всего они связаны с неправильным подключением кабелей к разъемам и могут быть легко устранены.
1. Нет звука, но есть изображение.
Проверьте правильность подключения кабелей к разъемам и их цветовые соответствия.
2. Нет изображения, но есть звук.
Проверьте правильность подключение кабелей и цветовые соответствия.
3. Телевизор «не видит» DVD.
Если вы подключили DVD-плеер, но он не определяется вашим телевизором LG, то, вероятнее всего, проблема в кабеле. Проверьте, нет ли на нем механических или иных повреждений, плотно ли прилегают коннекторы. При подключении шнур не должен быть натянут, а должен немного провисать, иначе сигнал может передаваться с искажениями.
4. Плеер не включается при первом запуске.
В этом случае стоит обратиться в сервисный центр. Самостоятельно решать проблему и тем более разбирать устройство, не стоит. Это может привести к его окончательной поломке.
Читайте так же «Вопросы и ответы»
Как подключить Blu-Ray к Smart TV? Видео обзор
WeetHet — Видео — Подключение компьютера к телевизору
На этой странице .
..
На этой странице я показать вам возможности того, как подключить ваш компьютер к вашему Телевизор. Примечание: Причин для подключения ПК к телевизору может быть несколько, но я думаю, что наиболее важным является воспроизведение фильмов в любом Формат DivX, VCD, SVCD или DVD на вашем ПК и показ его по телевизору. Естественно, вам понадобится видеокарта с поддержкой TV-out. На момент написания статьи я рассматриваю только видеокарты ATI и nVidia.
Эта страница, которую вы сейчас просматриваете, представляет собой общий подход к
как правильно подключить кабели и как определить,
Видеокарта ПК поддерживает TV-Out. Информацию о конкретных настройках программного обеспечения см. на следующих страницах: ATI карты и нвидиа карты. Я знаю, что существует больше видеокарт с поддержкой TV-Out, однако У меня их нет, так что если они у вас есть и вы готовы написать страницу на этой конкретной карте, то, пожалуйста, дайте мне знать, что это будут высоко оценены другими посетителями WeetHet (почта мне)! Обе марки предлагают высококачественные карты, но в настоящее время ATI является второе место. Примечание : для ВОПРОСОВ посетите наш ФОРУМ. Вопросы, которые я получаю по почте, скорее всего будут НЕ или ОЧЕНЬ ПОЗДНО получить ответ! Примечание : ознакомьтесь с отказом от ответственности. |
Обзор
- Поддерживает ли моя видеокарта ТВ-выход?
- Примеры соединений
- Соединения найдены
на телевизоре
— Антенна,
— SCART,
— Композитное видео и
— S-VIDEO
ПК Анслуйтен на телевидении
Итак, что нам нужно для подключения вашего ПК к телевизору?
ВИДЕО КАРТА С TV-OUT (Video Out)
Естественно, нам нужна какая-то связь на нашем ПК для подключения к телевизору ищем разъем TV-out. ТВ-выход только означает: ВИДЕО в таком смысле, что наш телевизор мог бы обрабатывать это.
Многие ноутбуки также имеют TV-Out.
Совет : При покупке ноутбука Убедитесь, что у него есть TV-Out. Ноутбуки портативны и поэтому могут быть размещены рядом с телевизором, когда вы решите посмотреть фильм в формате DivX!
Примечание : ТВ-выход означает, что
с этого контакта идет видеосигнал, который можно подключить
к вашему телевизору.
Это совершенно другой сигнал, чем сигнал, необходимый
для разъема антенны на вашем телевизоре!
ИМЕЕТ ЛИ МОЙ КОМПЬЮТЕР ТВ-ВЫХОД (Видео выход)?
Как правило, это можно определить, взглянув на на задней панели компьютера найдите видеокарту (ваш монитор VGA также подключен к этой карте!).
Большинство видеокарт от ATI и у nVidia (но не у всех!) есть такой разъем. Это ОБЯЗАТЕЛЬНО для современного видеокарта.
Совет : Поскольку разница в цене минимальна или даже равна нулю, убедитесь, что видеокарта, которую вы хотите купить, имеет TV-Out. Вы можете не использовать его сразу, но это чертовски удобно позже. Добавление один позже очень трудно, если не невозможно!
S-Video (также известный как Super Video или S-VHS)
Обычно разъем TV-Out представляет собой разъем S-VIDEO.
Он немного похож на разъем для мыши/клавиатуры (см. A и B в
картинки ниже). Они бывают нескольких вариантов;
— с сигналами Video-IN и Video-Out в одном разъеме
— с использованием композитного видео или Super Video
— только с S-VIDEO
— только с композитным видео
Обычно с этими платами идут специальные кабели, которые преобразовать разъем в более распространенный разъем, например разъем тюльпан для композитного видео.
Совет : При запуске выполните ваши первые попытки подключить ПК к телевизору с помощью идущих в комплекте кабелей с картой!
Естественно, если ваш телевизор поддерживает S-VIDEO, то, пожалуйста, используйте кабель S-VIDEO для подключения ПК к телевизору, так как это приведет к лучшее качество.
Композитное видео
Некоторые платы имеют разъем типа «тюльпан» (см.
C в
картинки ниже). Обычно это композитный видеосигнал,
где сигналы цвета и синхронизации смешиваются в один сигнал.
Комбинации S-VIDEO и композитного видео — хотя и редко — тоже.
НЕКОТОРЫЕ ПРИМЕРЫ
Ниже вы увидите несколько изображений разъемов TV-Out.
Некоторые примеры видеокарт с
ТВ-выход
ПК со встроенной видеокартой или ноутбуки могут иметь
Разъемы TV-Out, а также.
На картинках ниже вы видите изображения Шаттла
SN41G2, ноутбук Sager
и ноутбук Тошиба.
Бортовые видеокарты и ноутбуки
также может иметь TV-Out
СОЕДИНИТЕЛИ НА ВАШЕМ ТЕЛЕВИЗОРЕ
TV-Out — это красиво, но мы
нужен аналогичный разъем на телевизоре, называемый TV-IN или Video-IN (также:
AUX или EXTERN).
Не забывайте, что вам также понадобится подключить звуковую карту к телевизору для звука! Для этого нам нужен разъем LINE-OUT звуковой карты.
Совет : если вы В телевизоре отсутствует подходящий разъем, рассмотрите возможность использования вместо него видеомагнитофона. если у этого есть подходящий разъем. Настройте телевизор на канал видеомагнитофона en установите ваш видеомагнитофон на AUX или EXTERN.
Это разъемы, с которыми вы сталкиваетесь на вашем телевизоре;
Антенна (для этого вам понадобится дополнительное оборудование!)
Этот круглый разъем, обычно сзади вашего телевизора, предназначен для антенны или кабеля. Это не напрямую подходит для использования с ТВ-выходом вашего ПК!
Разъем антенны не предназначен
для видеовхода.
Однако в этом может помочь радиочастотный модулятор. Он преобразует
видео/аудио сигнал к сигналу антенны. Это в основном то же самое
«конвертер», который устанавливается и в видеомагнитофоне…
ВЧ-модулятор преобразует аудио и
видео в РФ (антенна) sigaal
Сигналы (видео и аудио) вашего ПК подключаются к RF-модулятору с помощью разъемов тюльпан.
ВЧ модулятор
Наконечник : Большинство РФ Модуляторы, которые вы можете купить, являются МОНО АУДИО, поэтому убедитесь, что вы покупаете СТЕРЕО. версия! Обычно вы найдете эти RF-модуляторы (VHF) на спутниковых магазины.
Антенные разъемы (наиболее распространенные) эти двое;
- Европейский разъем
Обычно используется в европейском телевизионном оборудовании.
Просто вставьте разъем в разъем телевизора.
Этот разъем редко встречается в США.
Соединитель европейской антенны
- Соединитель Америка/США
Этот разъем более распространен в США. Один «прикручивает» разъем к телевизору.
Разъем американской антенны
СКАРТ (для этого вам понадобится отдельный кабель)
Этот довольно странный разъем обычно используется в европейском телеоборудовании, таком как TV, VCD, DVD и т. д. Я не видел таких много в США.
Обычно вы найдете его сзади вашего оборудования. Самое замечательное в этом соннекторе то, что он держит все соединения, которые вам понадобятся, включая аудио.
| Разъем SCART (вилка) | Разъем SCART (гнездо) |
Недостатком является то, что вам нужно будет построить
или купить отдельный кабель.
Ниже вы видите распиновку разъема SCART
и как его подключить к разъему S-VIDEO или Composite Video тюльпан:
1 | Аудиовыход (правый) | — | — |
2 | Аудиовход (правый) | Линейный выход, правая звуковая карта | Линейный выход, правая звуковая карта |
3 | Аудиовыход (левый или монофонический) | — | — |
4 | Экранирование (аудио) | Экранирующая звуковая карта линейного выхода (GND) | Экранирующая звуковая карта линейного выхода (GND) |
5 | Экран (синий) | — | — |
6 | Аудиовход (левый или монофонический) | Линейный выход на левую звуковую карту | Линейный выход на левую звуковую карту |
7 | Синий RGB IN | — | — |
8 | Переключатель (аудио/RGB/16:9) | — | — |
9 | Экран (зеленый) | — | — |
10 | Выход часов (тактовый импульс) | — | — |
11 | Зеленый RGB IN | — | — |
12 | Выход данных | — | — |
13 | Экран (красный) | — | — |
14 | Масса данных | — | — |
15 | RGB Красный IN / Цветность (C) | — | Видеокарта Chrominance (пин 4) |
16 | Сигнал гашения | — | — |
17 | Экран (композитный) | — | — |
18 | Заглушка | — | — |
19 | Композитный видеовыход | — | — |
20 | Композитный видео вход / яркость (Y) | Композитное видео, видеокарта (вывод 6) | Видеокарта яркости (контакт 3) |
21 | Заземление | Видеокарта с композитным экраном (контакт 1) | Экранирование видеокарты (шпилька 1) |
*Примечание : шпилька между кронштейном,
укажите контакты разъема S-Video!
Примечание : Мы делаем
к этому разъему также необходимо подключить аудио.
Аудио можно взять
из « LINE-OUT » звуковой карты!
В разделе S-VIDEO вы найдете больше информации о разъеме S-VIDEO.
Композитный Видео и аудио левый/правый в разъемах тюльпан
Более современные телевизоры имеют отдельные тюльпаны для аудио и видеовхода. Иногда спереди, сбоку или сзади телевизор или видеомагнитофон.
| 1 — Красный тюльпан | Правая аудиосистема |
| 2- Белый тюльпан | Аудио слева |
| 3- Желтая целлюлоза | Видео ВХОД |
| 4- Черный разъем | Вход S-Video |
Примечание : сердцевина
тюльпан разъема является сигналом.
Серебряное кольцо вокруг него защищает.
Большинство видеокарт поставляются со специальным кабелем перейти с S-VIDEO на тюльпан. Некоторые простые (слева), а некоторые очень комплекс (справа):
Кабели TV-Out: простые и сложные
Кабель справа для примера для использования с картами с поддержкой TV-IN.
Как вы могли заметить: адаптер кабели, видеокарта и телевизор имеют разъем «МАМА-тюльпан» и будут не подходит. Вам понадобится кабель с разъемом типа «тюльпан». каждый конец кабеля для подключения этих устройств ….
S-видео
S-Video не часто используется в Европе. В
США это более распространенный разъем. Преимущество в том, что это
относительно небольшой кабель. Недостаток в том, что его не так просто вставить
соединитель.
Здесь вы видите два варианта S-VIDEO соединитель, 4-контактный и 7-контактный вариант:
| 4-контактный вариант | 7-контактный вариант |
S-видео распиновка разъема (гнездо) | |
1 | Земля |
2 | Земля |
3 | Яркость |
4 | Цветность |
5 | — |
6 | Композитное видео |
7 | Земля |
Программное обеспечение
После подключения оборудования нам нужно сделать некоторые
настройки в ПО ПК.
Необходимые настройки для TV-Out обычно выполняются с помощью инструменты, которые поставляются с драйверами вашей видеокарты. Так как это разные для каждого производителя мы обсудим их на отдельной странице.
Карты ATIраньше в основном использовались в ноутбуках, но теперь несколько дней ATI также работает над возвращением на рынок настольных компьютеров — и в моем варианте предлагают гораздо большую производительность, чем их аналоги nVidia.
nVidia широко известна своей настольной графикой, но также вышла на рынок ноутбуков со своими Geforce2Go и Geforce4Go. Они неплохие, но я все же предпочитаю ATI.
Примечание : не используйте драйверы для настольных видеокарт на ноутбуках. Скорее используйте драйверы, которые вы можно скачать с сайта производителя вашего ноутбука!
На данный момент у нас есть следующие описания видеокарты:
Настройки программного обеспечения для карт ATI и nVidia
карты (Geforce/TNT).
потенциальных клиентов напрямую | SCART Wiring
Leads Direct продает огромный ассортимент готовых проводов SCART, аксессуаров SCART и сопутствующих товаров в различных конфигурациях, которые вы можете просмотреть и приобрести, посетив наш безопасный интернет-магазин, в котором есть буквально тысячи продуктов, каждый с изображением двух размеров. .
SCART расшифровывается как Syndicat francais des Constructeurs d’Appareils Radio et Television и относится к промышленному стандарту интерфейса для физического и электрического соединения между двумя частями аудиовизуального оборудования, созданного французской компанией Peritel.
Разъем SCART используется для подключения двух электронных устройств, таких как телевизор и кассетный видеомагнитофон (VCR) или DVD-проигрыватель. Каждое устройство имеет интерфейс гнездового 21-контактного разъема. Для подключения устройств используется кабель с вилкой на каждом конце. (21-й контакт на самом деле не контакт, а контакт заземления экрана.
)
Стереоаудио, композитное видео и управляющие сигналы передаются в обоих направлениях. Видеосигналы RGB подаются только на вход. Большинство новых телевизоров и видеомагнитофонов на европейском рынке и в других странах, использующих видеостандарт PAL, оснащены одним или несколькими разъемами SCART.
Различные кабели могут быть изготовлены с использованием разъемов SCART для различных целей. Например, кабель для подключения видеомагнитофона или телевизора к высококачественной аудиосистеме должен использовать только три контакта из 21. Огромный ассортимент проводов SCART доступен в нашем безопасном интернет-магазине.
Стандарт подключения требует, чтобы контакты использовались следующим образом:
PIN
ПРИМЕНЕНИЕ
УРОВЕНЬ / ИМПЕДАНС
1
Аудиовыход (R)
0,5 В / 1 кОм
2
Аудиовход (R)
0,5 В / 10 кОм
3
Аудиовыход (левый)
0,5 В / 1 кОм
4
Аудио заземление
———————
5
Синяя земля
———————
6
Аудиовход (левый)
0,5 В / 10 кОм
7
Синий
0,7 Впик-пик / 75 Ом
8
Статус (CVBS)
Д:0-2В В:10 – 12В / 10кОм
9
Зеленая земля
———————
10
Данные D2B (инвертированные)
———————
11
Зеленый
0,7 Впик-пик / 75 Ом
12
Данные D2B
———————
13
Красная земля
———————
14
D2B Земля
———————
15
Красный
0,7 Впик-пик / 75 Ом
16
Состояние RGB/быстрое гашение
Д:0–0,4 В В:1–3 В / 75 Ом
17
Видеозаземление CVBS
———————
18
Состояние RGB Земля
———————
19
Композитный видеовыход
1 В / 75 Ом
20
Композитный видеовход
1 В / 75 Ом
21
Защитный кожух
———————
21-контактный кабель SCART со всеми подключенными контактами подключается в соответствии со следующей схемой:
РАЗЪЕМ SCART (ТВ/ВИДЕО и т.
д.)
Нам часто говорят, что автоматический выбор AV раздражает, и спрашивают, как этого избежать. Ответ заключается в том, чтобы просто перерезать провода, подключенные к контакту 8 обоих разъемов Scart! Как только это будет сделано, AV-канал можно будет вызывать только вручную. Однако, прежде чем вы даже подумаете о такой модификации кабеля, убедитесь, что ваш телевизор позволяет вам вручную выбирать AV-вход. Некоторые, видимо, нет.
| Кабель S-Video для входа Scart S-Video | |
Выход S-Video | TV Scart (вход) |
| Выходная яркость (Y) | 20 Яркость В |
| Выход цветности (C) | 15 Цветность In |
| Земля | 4+17 Земля |
Если вы ищете информацию о подключении SCART, но не можете найти ее здесь, отправьте электронное письмо по адресу info@leadsdirect.
