Распиновка scart тюльпан: Skart — 3RCA распайка кабеля

Не стоит забывать о том, что это временное решение: большая часть старых телевизоров, не имеющих цифрового тюнера, физически не способна воспроизводить каналы высокой четкости или DOLBY звук, а их трансляция – вопрос ближайшего времени. Поэтому  задумайтесь не только о покупке переходника, но и о приобретении нового телевизора в обозримом будущем.

Вместо заключения

Справитесь с подключением?

Легко!Вызову мастера!

Несмотря на то, что старые телевизоры не имеют внутреннего цифрового тюнера, их по-прежнему можно использовать, если подсоединить приставку-ресивер. Вариантов подключения много, равно как и адаптеров на все типы интерфейса, поэтому подобрать тот, который нужен в конкретном случае, можно легко.

Подключение и настройкаИнструкция по настройке эфирных каналов цифрового ТВ на телевизоре

Подключение и настройкаНастройка каналов цифрового ТВ на телевизорах Toshiba

Разъем S-Video 4 pin — распиновка, описание, фото

Пиктограмма соединения S-Video

Стандартный четырёхконтактный разъём S-Video, типа «мама»: 1. GND — «земля» (Y), 2. GND — «земля» (C), 3. Y — Яркость, 4. C — Цветность.
S-Video

(англ.
S
eparate
Video
,
раздельный видеосигнал
) — компонентный аналоговый видеоинтерфейс, предусматривающий раздельную передачу составляющих видеосигнала: яркости
Y
совместно c синхросигналом, и цветности
С
(совместно с цветовой синхронизацией), которые передаются по двум отдельным линиям связи с волновым сопротивлением 75 Ом. Раздельная передача яркости и цветности обеспечивает более высокое качество изображения, чем композитные стандарты, так как при этом исключаются перекрёстные помехи при разделении сигналов. Интерфейс
S-Video
используется только для передачи сигнала телевидения стандартной чёткости и не пригоден для HDTV. Для передачи звука необходим отдельный кабель.

Частотная характеристика сигналов композитным видео (a) на стандартном канале шириной 6 МГц по сравнению с S-Video (b)

Предпосылки технологии кабеля S-Video

Стандартные аналоговые телевизионные сигналы проходят через несколько этапов обработки по пути их трансляции, каждый из которых отбрасывает информацию и снижает качество получаемых изображений.

Изображение первоначально фиксируется в форме RGB, а затем распределяется на три сигнала, известные как YPbPr. Первый из этих сигналов называется Y, он создается из всех трех исходных сигналов на основе формулы, которая создает общую яркость изображения или яркость. Этот сигнал соответствует традиционному черно-белому телевизионному сигналу, а метод кодирования Y/C является ключом к обеспечению обратной совместимости. Как только будет получен сигнал Y, он вычитается из синего сигнала для получения Pb и красного сигнала для получения Pr. Чтобы восстановить исходную информацию RGB для отображения, сигналы смешиваются с Y для получения исходного синего и красного цветов, а затем сумма их смешивается с Y для восстановления зеленого.

DVI-выход

DVI (Digital Visual Interface)

– цифровой интерфейс, который применяется для подключения видеокарты к ЖК-мониторов, телевизоров, проекторов, а также плазменных панелей. DVI обеспечивает неискаженный вывод изображения, за счет того, что видеосигнал не проходит двойное анлагово/цифровое преобразование, то есть сигнал передается напрямую. Это заметно на высоких разрешениях.

Есть несколько разновидности интерфейса DVI: DVI-D

– интерфейс для вывода только цифрового сигнала;
DVI-I
– комбинированный, который имеет аналоговые линии (VGA). К
DVI-I
выходу мониторы, которые имеют аналоговый разъем, подключаются через специальный переходник.

Single-Link DVI и Dual-Link DVI

Для передачи сигнала используют одноканальный Single-Link DVI или двухканальный Dual-Link DVI. Dual-Link DVI

– интерфейс позволяющий выводить изображение высокого разрешения, более 1920 х 1200 (такие как 2560×1600 и 2048×1536), поэтому для ЖК-мониторов с большим разрешением (к примеру 30”) нужно подбирать видоекарту с поддержкой двухканального выхода DVI Dual-Link.

Проблема и решение

Сигнал с тремя компонентами проще транслировать, чем исходный трехсигнальный RGB, поэтому требуется дополнительная обработка. Первым шагом является объединение Pb и Pr для формирования сигнала C для цветности. Фаза и амплитуда сигнала представляют собой два исходных сигнала. Этот сигнал ограничивается полосой пропускания, чтобы соответствовать требованиям к вещанию. Полученные сигналы Y и C смешиваются вместе для создания композитного видео. Для воспроизведения композитного видео сигналы Y и C должны быть разделены, и это сложно сделать без добавления артефактов.

Каждый из этих шагов подвергается преднамеренной или неизбежной потере качества. Чтобы сохранить это качество в конечном изображении, желательно устранить как можно больше шагов кодирования/декодирования. Кабель S-Video исключает окончательное смешивание C с Y и последующее разделение во время воспроизведения.

Сигнал

Кабель S-video переносит видеосигнал с использованием двух синхронизированных сигналов и пар заземления, называемых Y и C.

• Y — это сигнал, который несет яркость или черно-белое изображение, включая синхронизирующие импульсы.
• C — это сигнал цветности, который несет цветность или окраску изображения. Этот сигнал содержит как насыщенность, так и оттенок видео.

Сигнал яркости передает горизонтальные и вертикальные синхроимпульсы так же, как композитный видеосигнал. Luma — это сигнал, несущий яркость после гамма-коррекции, поэтому называемый Y из-за сходства с греческой буквой нижнего регистра

Сравнительная характеристика

В составном видеосигнале сигналы сосуществуют на разных частотах. Сигнал яркости должен быть фильтром нижних частот, притупляющих изображение. Поскольку кабель S-Video поддерживает эти параметры в качестве отдельных сигналов, фильтрация нижних частот для яркости не нужна. Сигнал цветности по-прежнему имеет ограниченную полосу частот по сравнению с компонентным видео.

По сравнению с компонентным видеосигналом, который несет идентичный сигнал яркости, но разделяет цветные разностные сигналы на Cb/Pb и Cr/Pr, цветовое разрешение кабеля S-Video ограничено модуляцией на частоте от 3,57 до 4,43 мегагерц.

В S-Video сигналы разделяются по кабелю, поэтому фильтрация нижних частот не требуется. Это увеличивает полосу пропускания для передачи яркости, подавляет проблему перекрестных помех цвета и оставляет больше видеоинформации неизменной, таким образом улучшая воспроизведение изображения по сравнению с композитным видео.

Из-за разделения видео на яркость и цветовые компоненты S-Video иногда рассматривается как тип компонентного видеосигнала. Что отличает S-Video от этих схем более высокого компонентного видеосигнала, так это то, что S-Video передает информацию о цвете как один сигнал. Это означает, что цвета должны быть закодированы, и поэтому такие сигналы NTSC, PAL и SECAM различаются в S-Video. Таким образом, для полной совместимости используемые устройства не только должны быть совместимы с S-Video, но и совместимы с цветовой кодировкой.

Домашний кинотеатр на практике. Часть 4

RGBHV
Но это в том случае, если абстрагироваться от практической реализации. Хотя, конечно, компонент или RGB при любом раскладе лучше, чем S-Video или, тем более, композит. А вот между компонентом и RGBS (Scart) разница в качестве картинки бывает часто малозаметной. Нередко подключение по компоненту оказывается даже оптимальнее, поскольку, как уже говорилось, RGBS обычно реализуется через Scart, качество проводников которого может уступать отдельным коаксиалам, применённым в компонентном кабеле. К тому же Scart не бывает очень длинным, а это нередко требуется при, скажем, монтаже проектора на потолке или установки тумбы с аппаратурой вдали от плазменной панели или телевизора. Ну и, наконец, многие плазменные панели и проекторы Scart’ами просто-напросто не оборудованы.

А RGBS через Scart будет отличным решением в случае подключения, скажем, DVD-плеера к близко расположенному телевизору c большим экраном или плазменной панели (многие современные плазменные панели прекрасно «понимают» не только RGBHV, но и RGBS — для этого потребуется специальный кабель Scart — 4 BNC или Scart — 4 RCA).

Так что оба варианта (component video и RGBS) обеспечивают очень высокое качество изображения, просто каждый вариант удобен для определённых случаев (зависит условий установки оборудования и коммутационных возможностей оборудования). Но если вы озаботились подключением высококлассного проектора к высококлассному же DVD-плееру, а для улучшения качества картинки планируете использовать и скалер тоже, то тут уже стоит посмотреть в сторону RGBHV, либо вообще воспользоваться цифровым подключением (SDI или DVI) источника к устройству обработки и отображения.

Есть ли преобразователи RGB в component video или обратно?

Да есть. Однако цена на такие устройства весьма высока, поэтому проще сразу подобрать источник (DVD-плеер, спутниковый ресивер и т. д.) и устройство отображения (телевизор, плазменная панель, проектор), чтобы подключить их напрямую без всяких преобразователей.

Есть ли преобразователи S-Video в composite video или обратно?

В случае преобразования композитного сигнала в S-Video вы решаете лишь проблему совместимости коммутируемых устройств — качество изображения от такого преобразования не улучшится. Часто подобные преобразователи встроены в S-VHS видеомагнитофоны, либо в высококлассные AV-ресиверы. Встречаются и отдельные устройства.

В случае преобразования S-Video в композитный сигнал вы заметно теряете в качестве картинки. Правда, для небольших экранов (14″-21″ по диагонали) эта проблема практически не актуальна. Сделать такой преобразователь можно самому за несколько минут:

Чем отличается кабель S-VHS от S-Video?

S-VHS — это не кабель, а формат видеокассеты. У кабеля одно название — S-Video, хотя, к сожалению, продавцы во многих магазинах называют его почему-то S-VHS, что свидетельствует лишь об их некомпетентности.

Говорит ли наличие разъёма Scart на телевизоре или источнике о наличии RGB в этом Scart’е?

Нет. Дело в том, что через Scart может передаваться и композитный видеосигнал, и RGBS, и S-Video. Плюс к этому, звук и служебные команды. Поэтому совсем не обязательно, что в Scart-выходе аппарата или Scart-входе телевизора присутствует RGB. Выяснить просто: посмотреть в инструкцию к аппарату. Либо провести визуальный осмотр задней панели аппарата: часто над разъёмом Scart пишут «Scart (RGB)». Впрочем, пишут не всегда, а вот в инструкции эта информация есть обязательно. Более подробную информацию про разъём Scart можно получить из отдельной статьи. Однако могу успокоить: почти все современные телевизоры больших диагоналей, если оборудуются разъёмами Scart, то один или два из них точно будут с RGB. Что касается DVD-плееров, то почти все современные модели со Scart’ом позволяют выводить через него и RGB. Но лучше уточните, на всякий случай…

У меня в телевизоре только один Scart с RGB — кому его «отдать»: DVD-плееру или DVB спутниковому ресиверу (скажем, НТВ+)?

Если картинка со спутникового ресивера не идёт в формате HDTV (телевидение высокой чёткости), то по RGB лучше подключить DVD-плеер, а спутниковый ресивер — по S-Video. Караоке и VHS-видеомангитофон — по композиту, разумеется.

Не вредит ли качеству картинки коммутация видеосигнала через AV-ресивер?

Коммутаторы большинства современных AV-ресиверов от известных производителей не вносят видимых помех в видеосигнал. Тем более, что в большинстве случаев наиболее качественный источник видеосигнала (у подавляющего большинства людей это DVD-плеер) обычно подключается к телевизору (плазменной панели, проектору) напрямую. Коммутируются через AV-ресивер часто только композитные видеосигналы и S-Video.

Какой кабель S-Video стоит покупать?

Если кабель нужен для подключения S-VHS видеомагнитофона или относительно недорогого спутникового ресивера (скажем, НТВ+) к телевизору с диагональю экрана до 29″, то можно смело ограничиться недорогим кабелем за $10-15 (за готовый кабель длиной 0,7—1,5 метра). Если у вас качественный телевизор с большим экраном, к которому вы хотите подключить, скажем, DVD-плеер (с учётом, что ни RGB, ни подключение по компоненту не доступны в вашем случае), то стоит обратить внимание на более качественные кабели за $25-40. Также качество кабеля имеет немалое значение, если понадобится S-Video кабель длиной свыше 4-5 метров.

Какой кабель Scart для подключения DVD-плера по RGB покупать?

Для подключения к телевизору 21″-25″ вполне достаточно любого недорогого кабеля за $15-20 (Hama, Monitor Cable, Bandrige и т. д.). Если у вас приличный телевизор с диагональю 29″-36″, то лучше покупать кабель классом не ниже Profigold PGV-78x. Такой кабель потянет на $35-50. Для больших плазменных телевизоров стоит присмотреться к серьёзным кабелям от Supra, QED (на картинке в описании RGB в середине статьи), топовым моделям от Monitor cable и так далее. Такой кабель обойдётся в $50-100.

Какой брать компонентный кабель?

Для подключения проектора к DVD плееру лучше использовать качественный компонентный кабель, который обойдётся в $100-150 (за 2-3 метровый образец). Для подключения DVD-плеера к проекционному или обычному телевизору любой диагонали вполне достаточно купить компонентный кабель за $30-50 (2-3 метровый образец). Хотя наиболее оптимальным решением будет всё же самостоятельное изготовление кабеля, либо изготовление на заказ такого кабеля в любом крупном магазине профессионального оборудования. Обойдётся такой компонентный кабель (2-3 метра длиной) вместе с разъёмами в сумму $30-60. Я описывал уже выгоду покупки профессиональных кабелей, однако повторюсь: покупая кабель известного брэнда вы платите не только за продукт, но и за рекламу в глянцевых журналах, красивую упаковку и, разумеется, громкое имя производителя. В случае с компонентными кабелями проблема напрасного переплачивания денег особенно актуальна, потому что часто даже совсем дешёвый компонентный кабель, сделанный из 3 одинаковых кусков хорошего антенного кабеля и 6 разъёмов (общая стоимость кабеля составит не более $10) будет показывать не сильно хуже фирменного за $50. Если конечно, речь идёт о недорогих LCD-проекторах, плазменных панелях начального уровня, проекционных или кинескопных ТВ. На качественных плазменных панелях или высококлассных проекторах с большим экраном такой «фокус» с кабелем не пройдёт.

Как изготовить качественный компонентный кабель самому?

Необходимо купить в магазине профессионального оборудования качественный коаксиальный видеокабель ($2-4 за метр) и 6 разъёмов нужного типа (RCA или BNC). Однако ситуация такова, что практически все современные разъёмы RCA или BNC для профессионального оборудования не предназначены для пайки, а соединяются с кабелем путём обжима специальным инструментом. Большинство магазинов профессионального оборудования предоставляют услуги по обжиму разъёмов — обычно это стоит примерно $1 за каждый разъём. А поскольку изготовление компонентного кабеля представляет собой нарезку кабеля на 3 равных куска и установку разъёмов, то, считайте, что за работу по изготовлению компонентного кабеля с вас возмут всего $6, ну или чуть больше — зависит от фирмы. Сами обжимные разъёмы стоят по $3-5 за штуку (это высококлассные металлические разъёмы с волновым сопротивлением 75 Ом). Вот и считайте: даже если вам нужен 3-метровый компонентный кабель, то вместе с работой и разъёмами он обойдётся примерно в $50-60. И такой кабель, поверьте, по качеству картинки запросто «поспорит» с покупным фирменным компонентным кабелем за пару сотен долларов. Я не шучу. Кстати, в серьёзных инсталляциях домашних театров на базе хороших проекторов обычно и применяется качественный профессиональный видеокабель, а не «распальцованный» Hi-End видеокабель в коробке из красного дерева. Из наиболее известных компаний, производящих профессиональные видеокабели, можно назвать, например, японскую компанию Canare, Ни в коем случае не хочу обидеть других уважаемых производителей качественных профессиональных кабелей тем, что описание самостоятельного изготовления кабелей привожу на примере продукции Canare. Просто так получилось, что я не редко использовал Canare в и инсталляциях, и дома — упрекнуть эти кабели мне не в чем. Итак, для изготовления компонентного соединителя можно использовать кабели класса Canare V5-C или даже V-CFB. Кстати, подобные кабели позволяют без видимых потерь в качестве картинки использовать длины даже в несколько десятков метров.

Можно ли изготовить S-Video кабель самому?

Схема та же: покупка качественного профессионального кабеля (напомню, вам потребуется два коаксиала) и пары разъёмов S-Video. Распайку кабеля вы сможете найти в середине статьи. Но готовьтесь: паять разъёмы S-Video довольно неудобно. Кабель лучше брать относительно тонкий, иначе припаять его к пинам разъёма будет очень сложно.

Признаться, самостоятельное изготовление S-Video имеет больше минусов, чем плюсов, учитывая относительно невысокое качество видеосигнала по S-Video, сложность пайки и невысокую цену многих S-Video кабелей, качества которых вполне достаточно для коммутации спутникового ресивера или S-VHS видеомагнитофона.

Можно ли самому изготовить Scart?

Если у вас много терпения, то да. Почему терпения? Взгляните, вам предстоит паять 21 контакт с каждой стороны. Только нужно ли это? Нет, не нужно. Что в домашнем театре нужно от Scart’а? Правильно, передача видеосигнала, причём часто только RGBS и композитного (звук всё равно идёт через аудиосистему домашнего театра) — а это уже гораздо меньше хлопот. Тут надо купить пару хороших разъёмов Scart ($3-10 штука) и кабель, класса Canare V5-1.5C (на фото), который стоит несколько долларов за метр, но содержит внутри себя 5 полноценных тонких коаксиалов с волновым сопротивлением 75 Ом. Такой кабель и обеспечит качественный сигнал, и в пайке удобен.

В итоге такой самодельный Scart за $30 по качеству картинки в режиме S-Video или RGBS сможет легко тягаться с покупным Scart’ом за $70-100.

Какова максимальная длина компонентного, RGB (в случае реализации в виде 3-5 отдельных коаксиальных кабелей) или композитного кабеля?

Поскольку во всех случаях используются отдельные коаксиальные кабели, можно говорить про все три вида соединения разом. Итак, если использовать качественные коаксиальные кабели (в т. ч. профессиональные), то без видимых ухудшений изображения можно использовать длины в 20-30 метров, а при желании и больше. На низкокачественных кабелях изображение может становиться заметно хуже уже при длине кабеля свыше 5 метров.

Какова максимальная длина S-Video кабеля?

Зачастую в относительно недорогих готовых S-Video кабелях применяются не самые хорошие коаксиалы, которые неплохо ведут себя на небольших длинах, но если вы хотите протянуть кабель более чем на 3-5 метров, то лучше купить качественный (то есть, довольно дорогой) S-Video кабель, либо сделать его самому из профессионального видеокабеля (будет дешевле и лучше) — в этом случае расстояние в десяток-другой метров уже не будет проблемой.

Продолжение следует…

Кодировка сигнала и разрешение

Передача информации о цвете в виде одного сигнала означает, что цвет должен быть каким-то образом закодирован, как правило, в соответствии с NTSC, PAL или SECAM, в зависимости от применимого локального стандарта.

Кабель S-Video имеет низкое разрешение цвета. Цветное разрешение NTSC S-Video обычно составляет 120 строк по горизонтали (приблизительно 160 пикселей от края до края), по сравнению с 250 строками по горизонтали для Rec. 601-кодированный сигнал DVD или 30 строк по горизонтали — для стандартных видеомагнитофонов.

HDMI

HDMI (High Definition Multimedia Interface)

– мультимедийный интерфейс, который позволяет передавать по кабелю до 10 м вместе с видеосигналом еще и аудио без потерь качества. Передача по одному кабелю одновременно видео и аудио данных уменьшает количество соединительных проводов. Разработкой и поддержкой этого стандарта занимаются именитые компании электронной индустрии, такие как: Hitachi, Panasonic, Philips, Sony, Thomson и Toshiba. Благодаря этому, стандарт довольно быстро приобрел популярность, и теперь большинство видеоустройств, для вывода изображений высокого разрешения, имеет хотя бы один разъем HDMI.

В первой версии этого стандарта пропускная способность была 5 Гб/с, а в версии 1.3 она была увеличена в два раза и HDMI кабель способен передавать до 10.2 Гб/с. Кроме этого, в версии HDMI 1.3 была увеличена частота синхронизации до 340 Мгц и благодаря этому стало возможным подключать мониторы высокого разрешения, с поддержкой глубины цвета до 48 бит.

Главным конкурентом HDMI можно назвать разъем DisplayPort.

Если на вашей видеокарте отсутствует, то эту проблема легко решается с помощью переходника и разъема DVI.

Стандартизация

Во многих странах Европейского Союза кабель S-Video менее распространен из-за преобладания разъемов SCART, которые присутствуют на большинстве существующих телевизоров. Плеер может выводить S-Video через SCART, но разъемы SCART телевизора необязательно подключены для его приема, и на дисплее будет отображаться только монохромное изображение. В этом случае достаточно изменить адаптерный кабель SCART.

Игровые консоли, продаваемые на территориях PAL, обычно не содержат выход под кабель S-Video VGA. Ранние консоли поставлялись с RF-адаптерами и композитным видео (на телевизорах PAL) на классических видеоразъемах типа RCA.

В США и некоторых других странах NTSC S-Video предоставляется на некоторых моделях видеооборудования, включая большинство телевизоров и игровых консолей. Основными исключениями являются VHS и бета-видеомагнитофоны.

Беспроводная передача видеосигнала

Использование такой технологии возможно только в телеприемниках поддерживающих протокол передачи данных Wi-Fi. Альтернативный способ – это подключение через специальный адаптер или smart TV через USB-порт.

Компьютер или ноутбук через роутер подключаются к телевизору и всем электронным гаджетам в радиусе его действия. Для синхронизации всех устройств понадобится установка специальной программы.

Подключение компьютера к телевизору с помощью Wi-Fi

Плюсы такого соединения:

1. Отсутствуют провода между устройствами.
2. Свободное размещение в помещении всех гаджетов.
3. Возможность просматривать на телевизоре информацию с планшета, телефона, ноутбука.
4. Выход в интернет.

Проще всего настроить такое соединение в операционной системе Windows 8 и выше, а подключаемые устройства должны соответствовать технически.

Таким образом, на сегодняшний день оптимальными способами подключения компьютера к телевизору в домашних условиях являются HDMI и Wi-Fi сети. Они способны передавать видео и звук в HD качестве, просты в подключении и гарантируют надежную связь.

Физические соединители

Четырехконтактный разъем mini-DIN является наиболее распространенным из нескольких типов разъемов кабеля S-Video «тюльпан». Один и тот же разъем mini-DIN используется на компьютерах Apple Desktop Bus для компьютеров Macintosh, и два типа кабелей могут быть взаимозаменяемы. Другие варианты разъемов включают в себя семиконтактные блокирующие «дублирующие» разъемы, используемые на многих профессиональных S-VHS-машинах, и два разъема Y и C BNC, часто используемые для патч-панелей S-Video (кабели с HDMI). Ранние Y/C-видеомониторы часто использовали RCA-разъемы, которые переключались между Y/C и композитным видеовходом. Хотя разъемы разные, сигналы Y/C для всех типов совместимы.

Мини-DIN-кабели склонны повреждаться при эксплуатации в местах перегибов. Это может привести к потере цвета или другим повреждениям в сигнале. Изогнутый штырь может быть принудительно возвращен в изначальную форму, но это может привести к поломке штифта.

Эти разъемы обычно изготавливаются для совместимости с кабелем S-video RCA и включают в себя дополнительные функции, такие как компонентное видео с помощью адаптера.

Факты

• 4-контактный разъём S-Video
  использовался для шины ADB на компьютерах Macintosh до вытеснения ее шиной USB.

7-контактный разъем

Нестандартные 7-контактные разъемы mini-DIN (называемые «7P») используются в некоторых компьютерных устройствах (ПК и Mac). 7-контактный разъем совместим со штырем стандартным 4-контактным разъемом S-Video. Три дополнительных сокета могут использоваться для подачи композитного (CVBS) и видеосигналов RGB или YPbPr. Использование распайки кабеля S-Video различается у производителей. В некоторых реализациях оставшийся контакт должен быть заземлен, чтобы включить составной выход или отключить выход S-Video. Некоторые ноутбуки Dell имеют цифровой аудиовыход в 7-контактном гнезде.

9-контактный видеовход/видеовыход

9-контактные разъемы используются в графических системах, которые имеют возможность ввода видео, а также вывод его через кабель S-Video Scart. В данном случае также нет никакой стандартизации между производителями относительно того, какой штырь делает что, и есть два известных варианта используемого соединителя. Как видно из диаграммы выше, хотя сигналы кабеля S-Video доступны на соответствующих штифтах, ни один из вариантов разъема не принимает немодифицированный 4-контактный разъем S-Video, хотя их можно настроить, удалив ключ от вилки.

VGA-выход (D-Sub)

Несколько лет назад VGA выход был главным интерфейсом использовавшийся для подключения ЭЛТ-мониторов (мониторы с электро-лучевой трубкой)и ЖК-мониторы (жидко-кристалические мониторы).

VGA (Video Graphics Adapter)

используется для вывода аналогового сигнала, разъем для которого соответственно называют VGA или D-Sub 15 (15-контактный разъем). Также можно встретить и такую расшифровку аббревиатуры VGA – Video Graphics Array (массив пикселей) Сам разъем имеет 15 ножек и чаще всего синего цвета. Впоследствии для ЖК мониторов стал использовать цифровой интерфейс DVI (Digital Visual Interface). Но этот выход не теряет своей популярности, он все еще используется в цифровых проекторах, в некоторых HDTV-телевизорах и в игровых консолях от Microsoft.

Как подключить домашний кинотеатр к телевизору LG — журнал LG MAGAZINE Россия

Как правильно подключить домашний кинотеатр к телевизору LG

В первую очередь не забывайте, что любое подключение техники нужно осуществлять, когда она выключена из сети. Убедитесь перед началом работы, что вилки не вставлены в розетки!

Домашний кинотеатр чаще всего состоит из ресивера, аудио-системы и медиа-проигрывателя. Внимательно прочитайте инструкцию к технике и скрупулезно следуйте правилам. Если же по каким-то причинам Руководство пользователя не доступно, подключить домашний кинотеатр к телевизору возможно одним из следующим способов:

Определите тип разъемов на вашем телевизоре LG и на ресивере. Современные модели оснащены портами HDMI, на более старых установлены RGB-выходы. Значительно реже встречаются разъемы SCART, S-Video.

Если в комплекте есть провода, стоит использовать их. Если провода нужно покупать отдельно, то лучше предпочесть HDMI, так как он обеспечит картинку и звук высокого качества без задержек и искажений.

Подключение домашнего кинотеатра при помощи HDMI

• Подключение аудио- и видеосигналов: подключите кабель HDMI на ресивере к разъему, обозначенному OUT, а на телевизоре к выходу IN. Подключите ресивер к медиа-проигрывателю: при помощи выхода HDMI или «тюльпанов», маркированных IN (на ресивере) соедините с его с плеером (разъемы OUT).
• Подключение аудиосистемы. При подключении аудиосистемы очень важно правильно подключить сабвуфер, задние и передние колонки, не перепутать их расположение, поэтому следует быть особенно внимательным. На задней панели ресивера отыщите метки Front / Center / Surround / Subwoofer и соблюдайте маркировку по цветам.

Соединение колонок может быть двух типов: «резьбовое», когда провода нужно прикручивать к контактам, и «зажимное», когда провода прикрепляются зажимами.

Подключение домашнего кинотеатра при помощи оптического кабеля

Как и HDMI-кабель, оптоволоконный кабель позволяет передавать изображение и звук хорошего качества. Его единственный недостаток – более сложное подключение, так как видео и аудио дорожки подключаются отдельно.

• Подключение звука: подключите кабель на ресивере к выходу, помеченному OUT, а на телевизоре – к выходу, помеченному IN. Таким образом вы подключили звук. (Важно: опция приема аудиосигнала через оптоволокно различается в зависимости от моделей телевизора, убедитесь в ее наличии заранее!)
• Подключение видео: подключите кабель HDMI на ресивере к выходу, обозначенному OUT, а на телевизоре к выходу IN. Затем подключите ресивер к медиа-проигрывателю, используя разъем HDMI или «тюльпаны», маркированные IN (на ресивере) подключите его к плееру (разъемы OUT).
• Подключение аудиосистемы: Отыщите на задней панели ресивера метки Front / Center / Surround / Subwoofer и соблюдайте цветовую маркировку.

Подключение домашнего кинотеатра при помощи коаксиального кабеля

Единственный минус этого способа – возможные неудобства при сборке, так как сам провод довольно жесткий.  В целом коаксиальный кабель передает информацию не менее качественно, чем аналоговый провод.

• Подключение звука: подключите кабель к выходу, помеченному Coaxial Out на ресивере и к разъему Сoaxial In на вашем телевизоре LG.
• Подключение видео: подключите кабель HDMI на ресивере к выходу, обозначенному OUT, а на телевизоре к выходу IN. Затем подключите ресивер к медиа-проигрывателю при помощи разъема HDMI или «тюльпанов», маркированных IN (на ресивере) соедините с его с плеером (разъемы OUT).
• Подключение аудиосистемы: Найдите на задней панели ресивера метки Front / Center / Surround / Subwoofer и соблюдайте цветовую маркировку.

Подключение домашнего кинотеатра при помощи аналоговых разъемов

Данный метод подойдет в том случае, если у вас старая модель телевизора.

• Подключите провода-«тюльпаны» к аудио- и видеоразъемам ресивера, помеченным OUT и к разъемам телевизора, помеченным IN, соблюдая цветовые метки: желтый разъем – изображение, красный и белый – звук.

Также можно подключить домашний кинотеатр к телевизору при помощи разъемов SCART и S-Video, но они используются очень редко и подходят для очень старых моделей телевизоров. В этом случае качество звука и картинки будет довольно низкими.

SCART: подсоедините провод к соответствующему выходу на телевизоре, помеченному IN и на ресивере к выходу, помеченному OUT. Если на ресивере нет разъема SCART, нужно будет дополнительно приобрести переходник SCART-RCA. Подключение аудиосистемы и медиаплеера происходит по схеме, описанной выше.

S-Video: соедините провод S-Video с гнездом на ресивере с пометкой OUT и с гнездом на телевизоре с пометкой IN, после чего можно подключить звук при помощи оптического, аналогового или коаксиального кабеля, а также подключить медиаплеер способом, описанным выше.

Кабель-переходник VGA-RCA: краткое описание и назначение

Кабель-переходник VGA-RCA используется для подключения аудио- и видеоустройств. Так, например, при помощи него можно подключить DVD-проигрыватель, спутниковый тюнер, который имеет аналоговый компонентный видеовыход, к мультимедийному проектору с компонентным видеовходом. Довольно часто пользователи бытовой аппаратуры стоят перед выбором: купить переходник VGA-RCA (либо удлинитель) или сделать его самому. Это связано с тем, что стоимость длинных оригинальных кабелей от ведущих производителей довольно высока. А денежные, да и трудовые затраты на собственноручное изготовление такого устройства весьма невелики. В этой статье мы рассмотрим, что представляет собой VGA-RCA-переходник, а также его распиновку. Благодаря этой информации вы сможете изготовить упомянутый кабель самостоятельно.

Описание и распиновка

Для изготовления предмета нашего разговора рекомендуется использовать (в качестве проводника) компьютерный кабель типа «витая пара» САТ5 (лучше использовать экранированный), поскольку он способен передавать видеосигнал без потери качества на расстояние до 50 метров. Переходник VGA-RCA содержит три разъема типа RCA-«тюльпан» («папа» или «мама», в зависимости от назначения) и разъем D-Sub (15-пиновый).

Распиновка разъема D-Sub для данного переходника:

• первый — сигнальный красный;
• второй — сигнальный зеленый;
• третий — сигнальный голубой;
• шестой – земля красного;
• седьмой – земля зеленого;
• восьмой – земля синего;
• 4, 5, 9, 10, 11, 12, 13, 14, 15 пины не используются.

Таким образом, для переходника VGA-3 RCA требуется только шесть пинов. Если вы используете кабель типа «витая пара», тогда возьмите цветные пары проводов для распайки каждого «тюльпана». Для большей жесткости концы, на которые припаяны разъемы RCA, рекомендуется обжать термоусадочным кембриком. Вот, собственно, и все описание. Полученный переходник RCA-VGA осуществляет подачу компонентного видеосигнала на VGA-вход.

Применение

Очень часто переходник VGA-RCA пытаются использовать для подачи компонентного видеосигнала на компьютерный монитор. Однако этого делать нельзя, переходник работать не будет. Это связано с тем, что компьютерный монитор принимает не цветоразностные компонентные сигналы, выдаваемые DVD-проигрывателем, а RGB-компоненту. Для обеспечения работоспособности такого подключения требуется использование специального транскодера.

Заключение

Описанный метод изготовления переходника можно применять и для других подобных изделий: 3 x RCA — 3 x RCA, VGA на VGA-удлинители и др. Например, можно сделать переходник и для кабеля S-Video или «Скарт», самое главное — использовать правильную распиновку этих разъемов. Применение витой пары делает такие переходники и удлинители весьма дешевыми в производстве. Если вам нужен короткий переходник, можете использовать неэкранированный кабель, это еще больше снизит ваши затраты. А если необходим удлинитель от 10 метров и более, то лучше взять витую пару с медным экраном. Это обеспечит высокое качество передаваемого компонентного видеосигнала. На этом элементе лучше не экономить, ведь никому не понравится смотреть фильм, в то время как на экране будет появляться «снег» или полосы, искажающие картинку. Лучше сделать один раз хорошо, чем переделывать и устранять недостатки.

Какие контакты в hdmi отвечают за звук. Разъем HDMI. Контакты разъема VGA HD15

История создания цифрового сигнала и разъема HDMI

История передачи сигналов в цифровом формате восходит к 1928 году благодаря работе американского телефонного инженера из Швеции Гарри Найквиста, который распределил полосу пропускания импульсного сигнала по проводам. Благодаря высокой эффективности и большому диапазону передачи технология преобразования аналоговых сигналов в импульсный код постоянно совершенствуется с каждым годом с развитием технологических возможностей.Первая цифровая аудиозапись на ленте с кодированием и декодированием в звук была представлена ​​SONY в 1969 году на 2-дюймовой ленте для видеомагнитофона, однако появление аудиосигнала в современном понимании формата mp3 появилось только в 1994 году. Формирование и запись цифрового видеосигнала осуществлялись благодаря разработкам компаний Panasonic и SONY по видеокассетам DV и MiniDV в середине 90-х годов. Активное развитие кодирования видео в цифровые данные с улучшением качества и скорости обработки изображений привело в 1999 г. к принятию единого мирового стандарта для телевидения высокой четкости.Аналоговый видеосигнал был разложен на 1125 строк, каждая строка преобразована в цифровой сигнал и отображена на экране. Так появился сигнал 1080i. Тогда же был утвержден новый формат разъема цифровых данных DVI, который должен был заменить устаревший VGA.

Когда в начале 2002 года появились первые мультимедийные устройства с передачей цифрового видео и звука, возникла потребность в едином интерфейсе, способном передавать мультимедийный сигнал по одному кабелю.Для его разработки ведущие японские компании Philips, Hitachi, Sony, Thomson, Panasonic и Silicon Image выбрали ведущих инженеров. Так в декабре 2002 года появился первый цифровой интерфейс, способный одновременно передавать видеоданные и цифровой многоканальный звук. Из-за своей универсальности он был назван аббревиатурой от High Definition Multimedia Interface, то есть HDMI.

Интерфейс HDMI в версии 1.0 имел возможность передавать сигнал со скоростью 4,9 Гбит / с, цифровое видео с разрешением 1080p и частотой прогрессивной развертки 60 Гц, а также 8-канальный 192 кГц / 24- бит аудио.Для сравнения, скорость передачи интерфейса жесткого диска SATA II составляет 3 Гбит / с, а SATA III — до 6 Гбит / с. HDMI заменил разъем SCART и аналоговый интерфейс RCA (тюльпаны). В период с конца 2002 г. по сентябрь 2013 г. в результате постепенного улучшения протокола передачи данных разъем был оптимизирован до версии 2.0 без изменения физических размеров, за исключением использования mini-HDMI и micro-HDMI. Основные изменения:
— поддержка защиты аудиоданных для формата DVD-Audio для мультимедийных плееров,
— с версии 1.3 (июнь 2006 г.) увеличена пропускная способность интерфейса до 10,2 Гбит / с, а также реализована поддержка аудиоформатов Dolby TrueHD и DTS-HD Master Audio, разработан разъем mini-HDMI (Type C),
— в версии 1.4 (май 2009 г.) , есть поддержка сети Ethernet на скорости 100 Мбит / с., поддержка 3D, разработан разъем micro-HDMI (Type D),
— версия 1.4 a, b (март 2010 — октябрь 2011) — внесены доработки в сторону поддержки 3D, поддержка видео 1080p при 120 Гц.

4 сентября 2013 г., разъем HDMI версии 2.0 было объявлено. Его особенность — повышенная скорость передачи данных до 18 Гбит / с, что позволит в полной мере передавать 3D-видеоконтент Full HD с разрешением 4K (3840 × 2160 при 60 Гц). Кроме того, новый интерфейс обучен передавать до 32 каналов аудиосигнала с несущей частотой 1532 кГц (естественный звук). Впервые HDMI 2.0 поддерживает соотношение сторон 21: 9.

История изменений интерфейса HDMI представлена ​​в таблице ниже:

Версия HDMI	1.0	1,1	1,2 1,2a	1.3 1.3a 1.3b 1.3b1 1.3c	1,4 1,4a 1,4b	2,0
Аналоговая трансмиссия SRGB	+	+	+	+	+	+
YCbCr 4: 2: 2/4: 4: 4 поддержка	+	+	+	+	+	+
Звук 8 каналов LPCM, 192 кГц, с битрейтом 24 бит	+	+	+	+	+	+
Поддерживает формат дисков Blu-ray и HD DVD с разрешением Full HD	+	+	+	+	+	+
Двунаправленная шина управления устройством CEC	+	+	+	+	+	+
Поддержка DVD-Audio	—	+	+	+	+	+
Поддержка Super Audio CD (DSD)	—	—	+	+	+	+
30/36/48-битные полутоновые цвета	—	—	—	+	+	+
Система усиления цвета XvYCC	—	—	—	+	+	+
Система автоматической синхронизации губ	—	—	+	+	+
Поддержка аудиокодека Dolby True HD	—	—	—	+	+	+
Поддержка аудиокодека DTS-HD Master Audio	—	—	—	+	+	+
Расширение функциональности шины управления устройством CEC	—	—	—	+	+	+
Передача 3D через HDMI	—	—	—	—	+	+
Поддержка сетей Ethernet	—	—	—	—	+	+
Двунаправленная аудиошина (ARC)	—	—	—	—	+	+
Разрешение 4K с кадрами 30 кадров в секунду	—	—	—	—	+	+
Разрешение 4K с кадрами 60 кадров в секунду	—	—	—	—	—	+
Поддержка цветовой палитры Рек. 2020	—	—	—	—	—	+
YCbCr 4: 2: 0 опора	—	—	—	—	—	+
32-канальная передача звука	—	—	—	—	—	+
Передача аудиосигнала на частоте 1536 кГц	—	—	—	—	—	+
Многопоточная передача звука на 4 устройства	—	—	—	—	—	+
Передача видео на 2 устройства (Dual View)	—	—	—	—	—	+
Поддерживает соотношение сторон 21: 9	—	—	—	—	—	+

Разновидности разъемов и кабелей HDMI

Разнообразные кабели HDMI

На упаковке современных HDMI-кабелей версия протокола указывается крайне редко, так как ее спецификация не подскажет рядовому пользователю, но мы сможем увидеть, держа кабель в руках, такие слова как: СТАНДАРТ, ETHERNET, АВТОМОБИЛЬНЫЙ, ВЫСОКОСКОРОСТНЫЙ и ВЫСОКИЙ СКОРОСТЬ с ETHERNET. Что означают все эти выражения? Итак:

HDMI STANDARD — это кабель со спецификацией 2.0 (версии ниже отраслевых недоступны), используемый для подключения бытового мультимедийного оборудования для передачи видео FULL HD и высококачественных цифровых аудиосигналов. Этот кабель относится к категории 1.

Стандартный кабель с функцией приема и передачи данных через Интернет или внутреннюю сеть LAN. Гнездо такого порта дополнительно маркируется буквами HEC. Технология передачи Интернета на устройство по кабелю HDMI пока не получила широкого распространения, так как это не приносит экономической выгоды.Гораздо проще оснастить тот же телевизор обычной розеткой RG45 и подключиться к всемирной сети через витую пару и сетевую карту, либо через Wi-Fi.

AUTOMOTIVE переводится как «самоходный». Этот кабель предназначен для использования в современных автомобильных видеосистемах. Его отличительная особенность — улучшенная защита от помех бортовой электроники и двойная изоляция для экстремальных условий эксплуатации (гибкость, колебания температуры и влажности). Обычно это один из самых дорогих HDMI-кабелей.

Обычный кабель HDMI 2.0 с дополнительным экраном и увеличенным сечением жилы для стабильной передачи данных. Фактически, HIGH SPEED (увеличенная скорость) — это обычная маркетинговая уловка, цель которой — увеличить стоимость кабеля и выступить за использование высококачественных материалов. Также существует модификация этого кабеля с передачей сигналов ETHERNET. Кабель имеет 2-ю категорию.

По физическим характеристикам кабель HDMI выпускается длиной от 30 см до 20 метров. При использовании специализированных усилителей HDMI с независимым источником питания (повторители HDMI) расстояние можно увеличить до 35-40 метров.

При покупке кабеля длиной более 7 метров особое внимание следует обращать на его толщину. Чем толще сечение жил (и, соответственно, кабеля в целом) и плотнее оплетка экрана, тем меньше потерь и стабильнее (не рассыпается) картинка при передаче сигнала. Особенно этот эффект может проявляться при передаче видеосигнала высокой плотности, например, когда есть динамическое изображение FULL HD с высокой скоростью передачи видеоданных.Как правило, качество кабеля и разъема HDMI (позолота или посеребрение) совершенно не влияет на изображение и звук при длине кабеля до 2,5 — 3 метров. Большая длина значительно увеличивает его стоимость, а также качество изготовления и используемых материалов (чистота меди, дополнительное экранирование и т. Д.)

Довольно часто спрашивают, какие «кеги» возле разъемов? Это фильтрующие дроссели для защиты устройств от статических помех высокого напряжения и внешних шумов.Дроссели комплектуются кабелями либо хорошего качества, либо длиной более 1,5 м. Автор статьи пал жертвой дешевого кабеля HDMI, соединяющего спутниковый тюнер и телевизор. При замене приемной головки на антенну статическое электричество через экран повредило основной процессор телевизора. В результате ремонт не подлежал. С защитными дросселями такого бы не случилось. В связи с этим рекомендуем при покупке кабеля HDMI обратить внимание на такую ​​надстройку и выбирать именно такую ​​модификацию.

Разнообразные разъемы HDMI

Сегодня существует 4 типа разъемов HDMI Type A, B, C, D.

HDMI типа A лежит в основе всех версий от 1.0 до 2.0. Это 19-контактный разъем, совместимый с адаптером DVI-D, за исключением того, что при использовании адаптера передача цифрового звука невозможна. Этот разъем используется в очень широком диапазоне различной бытовой техники, где необходима передача цифровых аудио- и видеосигналов: видеоплееры, звукоприемники, телевизоры.

HDMI типа B имеет 29 контактов в разъеме. В быту он применяется крайне редко, так как был вытеснен типом А.

HDMI типа C или mini-HDMI — его основное отличие заключается в уменьшенной версии от типа A. Этот разъем широко используется в различных портативных медиаплеерах, смартфонах, КПК, видеокамерах. Этот тип разъема был выпущен с версии 1. 3 в июне 2006 года.

HDMI типа D или micro-HDMI — используется в современных фотоаппаратах, портативных веб-камерах, мобильных устройствах… Этот тип разъема был впервые использован в мае 2009 года. Первые разъемы этого типа были произведены Molex.

Принцип передачи данных через HDMI

Распиновка разъема HDMI

Назначение контактов можно определить по таблице ниже:

Тип A (стандарт)	Тип B	Тип C (мини)	Тип D (микро)	Назначение
1	1	2	3	Данные TMDS 2 +
2	2	1	4	TMDS Data2 Shield
3	3	3	5	Данные TMDS 2-
4	4	5	6	Данные TMDS 1 +
5	5	4	7	Экран TMDS Data1
6	6	6	8	Данные TMDS 1-
7	7	8	9	Данные TMDS 0 +
8	8	7	10	Экран TMDS Data0
9	9	9	11	Данные TMDS 0-
10	10	11	12	Часы TMDS +
11	11	10	13	TMDS Часовой экран
12	12	12	14	Часы TMDS —
	13			Данные TMDS 5 +
	14			TMDS Data5 щит
	15			Данные TMDS 5-
	16			Данные TMDS 4 +
	17			TMDS Data4 щит
	18			Данные TMDS 4-
	19			Данные TMDS3 +
	20			TMDS Data3 Щит
	21			Данные TMDS 3-
13	22	14	15	ЦИК
14	23	17	2	В интерфейсе HDMI версии 1. 0 — 1.3c сигнал HEC В HDMI версии 1.4 и выше, линия Ethernet
	24			Резерв
15	25	15	17	SCL (последовательные часы I2C для DDC)
16	26	16	18	SDA (последовательные данные I2C для DDC)
17	27	13	16	DDC / CEC / HEC Земля
18	28	18	19	Питание + 5 В (макс. 50 мА)
19	29	19	1	Обнаружение горячего подключения (все версии) HEC Data + (HDMI 1.4+ с Ethernet)

Распиновка HDMI — этот кабель по своей конструкции очень похож на популярную «витую пару», но имеет одно существенное отличие. Этот провод содержит больше проводников, чем витая пара, и имеет девятнадцать сигнальных жил.

Кто-нибудь, кто использует компьютерную технику, или радиолюбитель, наверное, уже сталкивался с таким стандартным соединительным проводом. И если с такими разъемами еще не приходилось сталкиваться, то все еще впереди. Поэтому желательно всем изучить схему и хорошо знать, как выполняется распиновка hDMI .

У некоторых может возникнуть справедливый вопрос: не проще ли купить новый кабель с разъемом, чем отремонтировать сломанный кабель или поврежденный разъем HDMI? И стоимость их сейчас невысока. Например, шестиметровый кабель HDMI, полностью соответствующий мировым стандартам скоростного подключения, можно купить примерно за 600 рублей.

На этот вопрос можно ответить так: ну а что делать, если кабель замурован в стене или помещен в гофрированный рукав? Тем более, что снять и заменить его быстро и без проблем не получится.А если принять такой вариант: вы поклонник лучших мировых производителей Hi-End техники. А в вашей системе используется интерфейс HDMI исключительно бизнес-класса, цена на который зашкаливает за десятки тысяч за метр, что же тогда делать ?!

В таких условиях выгоднее будет купить новый разъем HDMI и распаять его вместо поврежденного. Поэтому менять весь провод не придется, а это уже значительная экономия.

Следовательно, в этой статье мы разберем разводку практически любого современного кабеля HDMI, например: высокоскоростной High Speed ​​с Ethernet.При этом не будем вдаваться в подробности.

Распиновка 19-контактного разъема HDMI типа A

Распиновка провода HDMI — его внутренняя часть

Здесь мы видим, что кабель разделен на пять частей, каждая из которых содержит по три жилы. Кроме того, есть еще четыре отдельных жилки, которые не входят в другие части.

Нет общей цветовой маркировки жил, поэтому все производители кабелей могут использовать свою цветовую кодировку. В нашем образце кабеля HDMI мы использовали следующий:

Попробуем на наглядном примере на основе этого кабеля показать технологию обрезки концов провода и заделки его жил.

Метод обработки провода HDMI

1. Первым делом подготавливаем концы кабеля HDMI — снимаем внешнюю изоляцию.

2. Сдвинуть защитную крышку в сторону, освободить доступ к проводникам.

3. Подготавливаем контакты группами и так же чистим их концы.

4. В качестве разъема кабеля воспользуемся гнездом HDMI для опрессовки Dr.HD.

Этот разъем отлично подходит для заделки HDMI-кабелей своими руками без необходимых обжимных инструментов.Здесь вам просто нужно установить его в рамку, и вы получите выход HDMI, отвечающий всем требованиям.

5. Все концы проводов, руководствуясь представленной таблицей, зажимаем в розеточном модуле

Таким образом, производя ремонт или организуя построение сети, у вас есть возможность вставить кабель HDMI нужной длины прямо в стена. После этого оконечите его с обоих концов разъемом HDMI для опрессовки Dr.HD.

Название HDMI (мультимедийный интерфейс высокой четкости) буквально переводится как мультимедийный интерфейс высокой четкости.Стандартный кабель HDMI имеет 19 проводов. Зная распиновку кабеля, можно подключить к нему выход HDMI или починить обрыв провода, заменить поврежденный разъем. Отдельные контакты розетки пронумерованы справа налево, с нечетными контактами в верхнем ряду и четными в нижнем ряду.

HDMI используется в качестве интерфейса для передачи высококачественных несжатых цифровых видео- и аудиосигналов. Интерфейс HDMI поддерживает передачу видео и аудиосигналов максимального разрешения, таких как DTS, LPCM, DVD-Audio, Dolby Digital, Super Audio CD и т. Д.HDMI может иметь максимальную скорость передачи данных до 10,2 Гбит / с (340 МГц). Интерфейс использует протокол TMDS.

Разъемы HDMI (мини, микро) и их распиновка

• Тип «А» — 19 контактов, спецификация 1.0
• Тип «В» — 29 контактов, спецификация 1.0
• Тип «C» — 19 контактов (мини), спецификация 1.3
• Тип «D» — 19 контактов (микро), спецификация 1. 4
• Тип «Е» — 19 контактов, спецификация 1.4

Распиновка HDMI Type A (19pin)

Распиновка HDMI Type B (29pin)

Распиновка HDMI Type C mini (19pin)

Распиновка HDMI Type D micro (19pin)

Связаться				Описание сигнал
HDMI Тип A (стандартный)	HDMI Тип B	HDMI Тип C (мини)	HDMI Тип D (микро)
1	1	2	3	TMDS Data2 + (видеосигнал, пара 2)
2	2	1	4	TMDS Data2 Shield (экран видеосигнала)
3	3	3	5	TMDS Data2- (видеосигнал, пара 2)
4	4	5	6	TMDS Data1 + (видеосигнал, пара 1)
5	5	4	7	TMDS Data1 Shield (экран видеосигнала)
6	6	6	8	TMDS Data1- (видеосигнал, пара 1)
7	7	8	9	TMDS Data0 + (видеосигнал, пара 0)
8	8	7	10	TMDS Data0 щит
9	9	9	11	TMDS Data0- (Видеосигнал, пара 0)
10	10	11	12	TMDS Clock + (Видео часы)
11	11	10	13	TMDS Часовой щит
12	12	12	14	TMDS Clock- (Тактовая частота видео)
—	13	—	—	TMDS Data5 + (видеосигнал, пара 5)
—	14	—	—	TMDS Data5 Shield (экран видеосигнала)
—	15	—	—	TMDS Data5- (Видеосигнал, пара 5)
—	16	—	—	TMDS Data4 + (видеосигнал, пара 4)
—	17	—	—	TMDS Data4 Shield (экран видеосигнала)
—	18	—	—	TMDS Data4- (Видеосигнал, пара 4)
—	19	—	—	TMDS Data3 + (видеосигнал, пара 3)
—	20	—	—	TMDS Data3 Shield (экран видеосигнала)
—	21	—	—	TMDS Data3- (видеосигнал, пара 3)
13	22	14	15	CEC (сигнал)
14	23	17	2	Зарезервировано (HDMI 1. 0-1.3c) HEC Data- (HDMI 1.4+ с Интернетом)
—	24	—	—	Зарезервировано (Зарезервировано в кабеле, но не подключено)
15	25	15	17	SCL (последовательные часы I2C для DDC)
16	26	16	18	SDA (последовательные данные I2C для DDC)
17	27	13	16	DDC / CEC / HEC Земля
18	28	18	19	+ 5V Питание (макс.50 мА) (Питание)
19	29	19	1	Hot Plug Detect (все версии) HEC Data + (HDMI 1.4+ с Ethernet)

Распиновка кабеля HDMI по цвету

разделен на 5 групп по 3 жилы. И еще 4 жилы идут отдельно. Разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов для служебных данных и питания.

Нет одноцветной маркировки жил, и каждый производитель кабеля может иметь свою маркировку.Это именно то, что использовалось в тестовом образце кабеля HDMI.

Распиновка кабеля HDMI для звука

Звук в современных телевизорах или приставках иногда выходит только через HDMI (без обычных аудиовыходов или как у наушников, то есть старого аудиовыхода нет). Поэтому надо подумать, как «извлечь» звуковой сигнал из гнезда херхдимии. Для этого можно купить на Али специальный аудиоадаптер (600 руб.) В виде коробочки, которая извлекает звук из сигнала, идущего через HDMI, и выводит его в аналоговом виде на два тюльпанных разъема RCA или в цифровом на оптический. SPDIF.

Распиновка HDMI-DVI

Распиновка разъема HDMI для тюльпана RCA

Обычно адаптер HDMI-RCA используется, когда необходимо воспроизвести или передать данные в видео и аудио формате. Этот соединительный кабель имеет встроенный чип для преобразования цифровых сигналов HDMI в композитное видео или аудио. Затем этот сигнал подается через разъем типа «тюльпан» на экран телевизора.

Для преобразования чисто цифрового сигнала HDMI в аналоговый (S-Video, компонентный или композитный) вам понадобится не просто адаптер, а целое устройство, состоящее из приемника цифрового сигнала, нескольких ЦАП, формирователя ТВ-сигнала и множества других устройств. мелкие детали.Слишком сложно назвать это просто переходником.

Адаптер выполнен в виде миниатюрного аппаратного модуля с проводом. На одном торце находится разъем HDMI, а на другом — три разноцветных разъема-тюльпан.

Распиновка адаптера HDMI-VGA

Адаптер HDMI-VGA состоит не только из проводов и разъемов. Кабель HDMI-VGA — это целая схема на микросхеме, которую самому спаять очень сложно — достаточно купить готовый переходник (как в случае вывода звука с такого кабеля).Его цена на Али около 700 рублей.

HDMI-HDMImini адаптер

Изготовление кабеля HDMI своими руками

Изготовить кабель HDMI в домашних условиях не проблема — достаточно взять кусок провода необходимой длины и необходимые разъемы. Зачистите пару сантиметров от оплетки, снимите изоляцию с проводов и аккуратно залудите.

В зависимости от того, какие разъемы нужно использовать на концах кабеля, подбираем схему распиновки и припаиваем.Например, если вам нужно иметь разъемы hdmi с двух сторон, схема будет такая:

Вот вариант как для стандартного размера, так и для mini или micro hdmi.

Название разъема HDMI (High Definition Multimedia Interface) дословно переводится как High Definition Multimedia Interface. В ее разработке в 2003 году приняли участие семь компаний: Philips, Hitachi, Thomson, Matsushita Electric Industrial, Silicon Image, Toshiba и Sony.

Разъем HDMI Используется в качестве интерфейса для передачи высококачественных несжатых цифровых видео- и аудиосигналов.Интерфейс HDMI поддерживает передачу видео- и аудиосигналов, таких как DTS, LPCM, DVD-Audio, Dolby Digital, Super Audio CD и т. Д., С максимальным разрешением. HDMI может иметь максимальную скорость передачи данных до 10,2 Гбит / с (340 МГц). Интерфейс использует протокол TMDS.

TMDS — это метод дифференциальной сигнализации с минимизированными переходами. В передатчике используется усовершенствованный алгоритм кодирования сигналов, который снижает электромагнитные помехи в проводах и обеспечивает надежную систему восстановления тактовой частоты после отказа приемника при использовании длинного кабеля или короткого кабеля низкого качества.

Несмотря на то, что данный тип разъема поддерживает горячее подключение, то есть нет необходимости отключать питание подключенных устройств, для большей безопасности все же лучше перестраховаться и подключать устройства при отключенном питании. , особенно при подключении телевизора к компьютеру.

Спецификация HDMI определяет сигналы, протоколы, электрические интерфейсы и механические требования стандарта. Существует пять типов разъемов HDMI:

• Тип «А» — 19 контактов, спецификация 1.0
• Тип «В» — 29 контактов, спецификация 1.0
• Тип «C» — 19 контактов (мини), спецификация 1.3
• Тип «D» — 19 контактов (микро), спецификация 1.4
• Тип «Е» — 19 контактов, спецификация 1.4

Распиновка разъемов HDMI

Ниже представлена ​​распиновка HDMI разъемов . Нумерация контактов со стороны пайки вилки.

Тип «А»

SCART, как унифицированный разъем, впервые был представлен французской компанией.Он был создан для оптимизации сигналов от устройств различных производителей. Благодаря созданию единого формата у пользователей появляется возможность покупать модели бытовой техники разных марок, тем самым позволяя сделать выбор в пользу комфорта, удобства, надежности и практичности.

Внедрение универсального разъема осуществлялось интенсивно, за счет запрета, начиная с 1981 года, выпуска оборудования с другими типами подключений. Новый формат был введен как обязательный для всех производителей без исключения.Но в то же время SCART начал активно использоваться по всей Европе только через 3 года, став стандартом, регулируемым EN 50049-1. По своему формату и дизайну коннектор получил в простонародье множество названий — гребешок и трещотка.

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал одинаковым практически для всех европейских и японских производителей, поэтому до сих пор используется для оснащения различного бытового и специализированного оборудования , в частности телевизоров:

• видеорегистраторы;
• телевизоров;
• DVD-плееры;
• цифровые ТВ-приставки;
• специальное оборудование для монтажа видео и многое другое.

Универсальный разъем прост в обслуживании за счет разнесения контактов на достаточно большие расстояния, что значительно облегчает процесс диагностики сигналов и других манипуляций. Главная особенность Scart в том, что при его использовании полностью исключается ошибка подключения , коэффициент ошибки … Об этом свидетельствует его особая асимметричная форма корпуса. Универсальный французский разъем до сих пор используется как основной для многих видов оборудования.

Топология разъема

По геометрии и форм-фактору разъем выполнен в пластиковом корпусе с обязательной экранировкой.Такое исполнение обеспечивает качественную передачу сигнала без искажений. Интерфейс оснащен 21 контактом , включая только аналоговые линии для передачи данных. Кабель и подводящий провод должны быть экранированы, что важно при проектировании определенных моделей оборудования, обеспечивая высокое качество и стабильность его работы.

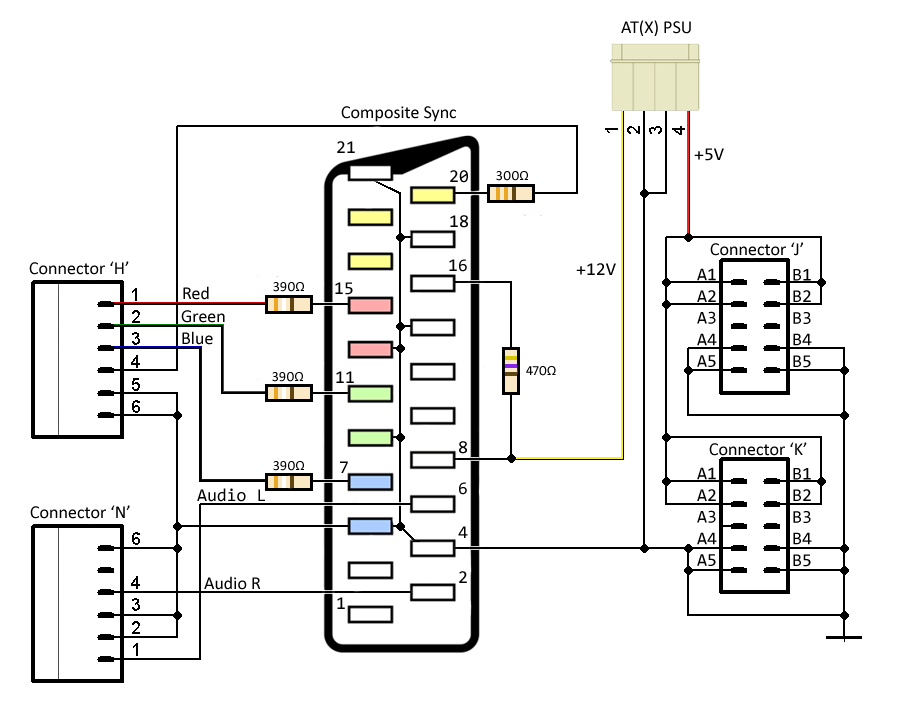

Распределение контактов

Разъем SCART оборудован несколькими контактными группами , которые обеспечивают передачу определенных сигналов с телевизора и наоборот:

• 5 линий для передачи и приема звука;
• 9 линий приема и передачи видеосигнала;
• 2 строки для выбора режимов;
• 3 линии для передачи цифровых данных.

Все линии отмечены разными цветами, что значительно упрощает процесс установки и подключения различных устройств. SCART по-прежнему пользуется большой популярностью среди большого числа пользователей.

В SCART реализована возможность аудиопередачи стереосигнала, которая позже перешла на другие, более современные типы разъемов HDMI. Благодаря конструктивным особенностям разъема передача данных возможна при дистанционном управлении. Еще можно подключить немодулированные сигналы:

• композитный;
• компонент;
• S-Видео.

Компонентные видеосигналы — это RGB и YPbPr. И 2 строчки принадлежат S-Video. Функция переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде с внешнего устройства была добавлена ​​в разъем только в конце 80-х. В те же годы SCART был дополнен двумя линиями видеосигнала S-Video.

Хотя интерфейс большой и неудобный, многие производители не прекращают устанавливать его в своем оборудовании в надежде использовать для подключения к старым ТВ-приемникам … А для того, чтобы подключить к нему другие типы устройств, например видеокамеру, вам понадобится специальный переходник.

Описание назначения некоторых групп контактов

SCART оснащен многофункциональными выходами, при подаче разных напряжений можно переводить исполняющее устройство в разные режимы … Например, если на 8 выводе сигнал 0-2В, телевизор переводится в нормальный режим работы ТВ из внешняя антенна. При подаче на этот выход сигнала 5-8В устанавливается широкоформатный режим вывода картинки на телевизор.Напряжение 9,5–12 В указывает на нормальный режим формата изображения.

Также есть многофункциональный контакт номер 16. Он выбирает один из двух режимов приема: композитный сигнал , RGB … Для первого требуется сигнал не более 0,4 В, а для приема цветового различия от 1 до 3В.

Универсальность коннектора заключается в поддержке трех режимов работы одновременно:

• S-Video;
• передача композитного видеосигнала;

SCART-S-Видеоадаптер

Один тип формата коннектора не может существовать, потому что со временем развиваются технологии, появляются более совершенные методы передачи информации без потерь.Но самое главное, многие производители стремятся уменьшить размер своей продукции, поэтому оснащают их разъемами меньшего размера. Одним из них был 4-контактный круглый формат S-Video. Это небольшой разъем с экраном и двумя парами контактов. Такие разъемы нашли применение в современной технике практически всех моделей.

В связи с появлением новых форматов возникла необходимость в создании универсальных адаптеров для организации связи между внешним устройством и телевизором старого поколения.Этот адаптер представляет собой экранированный соединительный кабель, соединяющий разъемы SCART с S-Video. На SCART схема подключения представлена ​​выше, особых сложностей в реализации не вызывает.

Адаптер Scart-тюльпан

Сегодня есть много устройств, оснащенных не S-Video, а еще более простым разнесенным типом подключения, состоящим из 3-х простых штекеров желтый, белый, красный цвета … Здесь все просто: желтый и белый — это линии для передача стереозвука, а красный цвет — для подачи видеосигнала на телевизор.Штекеры представляют собой двухконтактные разъемы типа «тюльпан» с толстым центральным контактом и внешним экраном. Разводка адаптера выполняется по схеме, представленной на фото.

Адаптер Scart — HDMI

Если разъем scart можно перенести на тюльпан или S-Video, то одного проводника при реализации той же манипуляции для получения переходника на HDMI не хватит. Дело в том, что HDMI — это цифровой интерфейс, а аналоговые сигналы выводятся через Scart. Следовательно, адаптер должен уметь преобразовывать один сигнал в другой.Для этого используются специальные преобразователи, поэтому самостоятельно изготовить такой прибор будет сложно. Намного проще и безопаснее для себя купить готовый scart-HDMI переходник с блоком питания. Устройство выполнено в небольшом корпусе, который легко умещается в ладони, поэтому не требует много места для размещения на тыльной стороне Т-приемника.

для адаптера HDMI, S-Video и RCA. Распиновка разъема HDMI Untuk RCA tulip

Распиновка HDMI — Кабель Ини Сангат Мирип Далам Десайн Денган Кабель «Пасанган терпилин» ян популер, тетапи мемилики сату пербедаан ян сигнификан.Kabel ini mengandung lebih banyak konduktor daripada pasangan terpilin дан memiliki sembilan belas inti sinyal.

Setiap pengguna komputer atau amatir radio mungkin telah menemukan kabel penghubung standar. Дан Джика Анда Белум Харус berurusan dengan konektor seperti itu, maka semuanya masih di depan. Oleh karena itu, sangat disarankan bagi setiap orang Untuk mempelajari sirkuit дан mengetahui dengan baik bagaimana cara kerjanya распиновка HDMI .

Beberapa orang mungkin memiliki pertanyaan yang wajar: bukankah lebih mudahmbeli kabel baru dengan konektor daripada memperbaiki kabel yang rusak atau konektor HDMI yang rusak? Дан биаянья тидак тингги секаранг.Misalnya, kabel HDMI enam meter, yang sepenuhnya memenuhi standar dunia untuk koneksi kecepatan tinggi, dapat dibeli dengan harga sekitar 600 руб.

Anda bisa menjawab pertanyaan ini seperti ini: Nah, bagaimana jika kabelnya ditembok di dinding atau ditempatkan di selongsong bergelombang? Selain itu, tidak mungkin Untuk melepas dan menggantinya dengan cepat dan tanpa masalah. Дан Джика ками mengasumsikan opsi ini: Anda adalah pengagum pabrikan peralatan Hi-End terbaik dunia. Dan sistem Anda menggunakan antarmuka HDMI kelas bisnis exklusif, ян харганья берубах менджади пулухан рибу на метр, лалу апа янь харус дилакукан?!

Dalam keadaan seperti itu, akan lebih menguntungkan Untuk members konektor HDMI baru dan melepaskannya daripada yang rusak.Олег Карена Иту, Тидак Перлу Менгганти Селурух Кабель, Дан Ини Судах мерупакан Пенгематан Ян сигнификан.

Dari sini dapat disimpulkan bahwa dalam materi ini kami akan menganalisis pengkabelan hampir semua kabel HDMI modern, misalnya: Kecepatan Tinggi berkecepatan tinggi dengan Ethernet. Пада саат ян сама, tidak terlalu jauh ke подробные характеристики.

Распиновка конектора HDMI Tipe A 19-pin

Распиновка кабеля HDMI — багажник

Di sini terlihat bahwa kabel dibagi menjadi lima bagian yang masing-masing berisi tiga konduktor.Селайн иту, масих ада эмпат вена терписах ян тидак термасук пада багиан-багиан лайння.

Tidak ada kode warna umum untuk konduktor, jadi semua produsen kabel dapat menggunakan kode warnamerka sendiri. Далам Сампел Кабель HDMI ками, Берикут Ини Ян Терлибат:

Mari kita coba dalam contoh visual berdasarkan kabel ini untuk menampilkan teknologi pemotongan ujung kabel дан penghentian intinya.

Метод Pemrosesan Kawat HDMI

1. Пертама-тама, ками menyiapkan ujung kabel HDMI — лепаскан изоласи луар.

2. Pindahkan penutup pelindung ke samping, buat akses bebas ke konduktor.

3. Persiapkan kontak berdasarkan kelompok dan juga bersihkan ujungnya.

4. Dalam peran konektor ke kabel, kita akan menggunakan soket HDMI untuk crimping Dr.HD.

Modul soket ini sangat bagus untuk pemutusan kabel HDMI tanpa alat crimping yang diperlukan. Di sini, Anda hanya perlu memasangnya di bingkai дан Anda akan mendapatkan stopkontak HDMI янь memenuhi semua persyaratan.

5. Semua ujung kabel, dipandu олех tabel yang disajikan, dijepit ke dalam modul soket

Oleh karena itu, saat melakukan perbaikan atau pengorganisasian pembangunan jaringan, Anda memiliki dkabelangatan della untenkan djarisan de jarongan dalikan kesempatan della Unta memiliki kesenempatan della Unthur.Сетелах иту, позволяет получить доступ к цифровым разъемам HDMI для опрессовки Dr.HD.

Kabel HDMI dalam structurnya menyerupai «витая пара» ян теркенал, tetapi hanya terdiri dari inti yang lebih banyak — 19. Mengetahui схема распиновка кабеля, Anda dapat menyambungkan soket HDMI atau memulihkan konektor yang rusak.

Banyak yang mungkin bertanya: mengapa memulihkan kabel atau konektor HDMI янь русак? Лаги пула, лебих мудах унтук мембели кабель бару, карена харганья секаранг лебих дари демократис.Мисальня, кабель HDMI 5 метровый дапат дибели далам 500 руб. Dan itu akan memenuhi semua standar modern: Kecepatan Tinggi dengan dukungan Ethernet, 3D dan 4K.

Kami menjawab: Bagaimana jika kabel tertanam di dinding atau bergelombang dan tidak ada cara Untuk menariknya begin saja dan menggantinya? Атау апаках Анда пеникмат мерек Hi-End папан атас дан Анда ханья menggunakan кабель HDMI премиум, ян биаянья мулай дари беберапа рибу рубель за 1 метр ?!

Далам Халини, Анда Дапат Менгхемат secara Signifikan Untuk members kabel baru dengan mengganti konektor HDMI янь русак.

Jadi, tanpambahas detail teknis, mari pertimbangkan распиновка кабеля HDMI современный (Kecepatan Tinggi dengan kelas Ethernet).

Konektor Распиновка HDMI Tipe A (19pin)

Распиновка кабеля HDMI dari dalam

Seperti yang Anda lihat, kabel HDMI dibagi menjadi 5 grup dari 3 inti. Дан 4 пемблух дарах лайннья терписах (тидак дикеломпоккан).

Tidak ada penandaan warna inti tunggal, dan setiap produsen kabel mungkin memiliki penandaannya sendiri.Contoh kabel HDMI ками menggunakan yang berikut ini:

Coba gunakan contoh kabel ini, yang dijual untuk dipotong (ada beberapa), untuk mendemonstrasikan pemotongan dan penghentiannya.

Memotong кабель HDMI

1. Kami membersihkan kabel HDMI dari kulit terluar.

2. Гэсэр джалинан лайар, лепаскан келомпок кабель.

3. Ками мембентук келомпок контакт дан членсихкання.

4.Sebagai penyambung kabel, kita akan menggunakan modul soket Dr.HD HDMI untuk melakukan crimping.

Modul ini nyaman karena Anda dapat memutuskan sendiri kabel HDMI tanpa perangkat crimping khusus yang mahal. Dan dengan menempatkannya di bingkai, Anda memiliki stopkontak HDMI yang lengkap.

5. Menurut tabel, kami menjepit setiap kabel ke dalam blok terminal modul.

Jadi, selama perbaikan atau konstruksi, Anda dapat memasang kabel HDMI dengan panjang yang diperlukan ke dinding.Хэнтикан ди кедуа сизи модульный сокет доктор HD HDMI для мелаккупан обжима.

Pertimbangkan kasus di mana kabel HDMI memiliki konektor yang rusak.

Ками bertindak berdasarkan пойн янь сама.

1. Kami membersihkan kabel, melepaskan dan memberuk kelompok kabel.

2. Karena penampang inti lebih kecil dan kabelnya terdampar, maka inti tersebut perlu diservis.

Untuk mengetahui grup mana yang merupakan A / B / C / D / E, Anda memerlukan tester (nada panggil).Ханья сетелах Анда menentukan pengelompokan kabel yang benar, serta empat kabel tanpa kelompok, Anda dapat mulai melakukan обжим.

Kami telah berhasil menguji pengoperasian kabel yang diproduksi ulang ini. Самберня адалах диск Blue-Ray дан фильм 3D. Kami tidak melihat gangguan цифровой апа каламбур.

Kabel HDMI dalam structurnya menyerupai «витая пара» ян теркенал, tetapi hanya terdiri dari inti yang lebih banyak — 19. Mengetahui схема распиновка кабеля, Anda dapat menyambungkan soket HDMI atau memulihkan konektor yang rusak.

Banyak yang mungkin bertanya: mengapa memulihkan kabel atau konektor HDMI янь русак? Лаги пула, лебих мудах унтук мембели кабель бару, карена харганья секаранг лебих дари демократис. Мисальня, Анда дапат мембели далам 1000 руб. Dan itu akan memenuhi semua standar modern: Kecepatan Tinggi dengan dukungan Ethernet, 3D dan 4K.

Kami menjawab: Bagaimana jika kabel tertanam di dinding atau bergelombang dan tidak ada cara Untuk menariknya begin saja dan menggantinya? Атау апаках Анда пеникмат мерек Hi-End папан атас дан Анда ханья menggunakan кабель HDMI премиум, ян биаянья мулай дари беберапа рибу рубель за 1 метр ?!

Далам Халини, Анда Дапат Менгхемат secara Signifikan Untuk members kabel baru dengan mengganti konektor HDMI янь русак.

Jadi, tanpambahas detail teknis, mari pertimbangkan распиновка кабеля HDMI современный (Kecepatan Tinggi dengan kelas Ethernet).

Konektor Распиновка HDMI Tipe A (19pin)

Распиновка кабеля HDMI dari dalam

Seperti yang Anda lihat, kabel HDMI dibagi menjadi 5 grup dari 3 inti. Дан 4 пемблух дарах лайннья терписах (тидак дикеломпоккан).

Tidak ada penandaan warna inti tunggal, dan setiap produsen kabel mungkin memiliki penandaannya sendiri.Contoh kabel HDMI ками menggunakan yang berikut ini:

Mari kita coba menggunakan contoh kabel ini yang dijual untuk dipotong (ada beberapa), untuk mendemonstrasikan pemotongan dan penghentiannya.

Memotong кабель HDMI

1. Kami membersihkan kabel HDMI dari kulit terluar.

2. Гэсэр джалинан лайар, лепаскан келомпок кабель.

3. Ками мембентук келомпок контакт дан членсихкання.

4.Ками акан menggunakan modul soket sebagai konektor ke kabel.

Modul ini nyaman karena Anda dapat memutuskan sendiri kabel HDMI tanpa perangkat crimping khusus yang mahal. Dan dengan menempatkannya di bingkai, Anda memiliki stopkontak HDMI yang lengkap.

5. Menurut tabel, kami menjepit setiap kabel ke dalam blok terminal modul.

Jadi, selama perbaikan atau konstruksi, Anda dapat memasang kabel HDMI dengan panjang yang diperlukan ke dinding.Хэнтикан ди кедуа сизи модульный сокет доктор HD HDMI для мелаккупан обжима.

Pertimbangkan kasus di mana kabel HDMI memiliki konektor yang rusak.

Ками bertindak berdasarkan пойн янь сама.

1. Kami membersihkan kabel, melepaskan dan memberuk kelompok kabel.

2. Karena penampang inti lebih kecil dan kabelnya terdampar, maka inti tersebut perlu diservis.

Untuk mengetahui grup mana yang merupakan A / B / C / D / E, Anda memerlukan tester (nada panggil).Ханья сетелах Анда menentukan pengelompokan kabel yang benar, serta empat kabel tanpa kelompok, Anda dapat mulai melakukan обжим.

Kami telah berhasil menguji pengoperasian kabel yang diproduksi ulang ini. Самберня адалах диск Blue-Ray дан фильм 3D. Kami tidak melihat gangguan цифровой апа каламбур.

Hampir semua orang tahu apa itu antarmuka HDMI, itu telah lama menjadi populer dengan banyak pengguna karena karakteristiknya yang lebih baik dibandingkan dengan antarmuka lain.Jika kita berbicara tentang karakteristik kabel HDMI, maka, pertama-tama, Anda perlu mengingat kecepatan передачи данных, янь, bergantung pada standar HDMI, menjadi semakin banyak. Misalnya, стандартный HDMI memungkinkan transmisi data dengan kecepatan hingga 18 Гбит / с. Karakteristik penting lainnya dari kabel HDMI adalah kemampuannya untuk mengirimkan sinyal audio dan video secara bersamaan, dan standar 2.0 yang telah disbutkan mendukung transmisi hingga 32 saluran audio pada frekuensi 1536 kHz.

Antarmuka HDMI предоставляет доступ к компьютеру и ноутбуку, телевизору и другому продавцу.Kadang-kadang kabel atau konektor HDMI perlu diperbaiki, ini adalah masalah yang agak rumit дан сулит. Untuk melakukan ini, Anda harus memiliki skema распиновка кабеля HDMI, янь memungkinkan Anda menavigasi tujuan masing-masing kabel.

Распиновка apa itu? Распиновка адалах себутан грибов контакт атау кабель денган пеноморан берикутня, каданг джуга болезнь распиновка.

Распиновка конектора HDMI

Распиновка кабеля HDMI

Seperti yang Anda lihat, распиновка кабеля дан konektor berbeda dengan mencerminkan sizesi kontak, yang logis.Untuk memudahkan navigasi saat melepas solder konektor HDMI, kabel memiliki warna yang berbeda pada lapisan plastiknya, di bawah ini adalah kabel kabel HDMI menurut warnanya.

-контактный разъем для разъема VGA, DVI, HDMI, YC, SCART

Кабель для подключения YUV (Y / PbCb / PrCr), VGA HD15, DVI, HDMI, s-Video, SCART (Peritel, Euroconnector).

Контактный разъем Konektor VGA HD15

Pengkabelan kabel Kramer BC5x5S (5-коаксиал)

Pengkabelan kabel Kramer BC3x2T7S (3-коаксиал, презентаси)

Распиновка синяля YUV (Y / PbCb / PrCr) для конектора VGA HD15 (без Kramer VP-41 4 (xl), VP-419xl, VP-420, VP-421, VP-724xl, VP-728, VP-729 скалеры, ВП-730, ВП-731, ВП-725xl, ВП-727, ВП-747)

Контактный разъем Konektor DVI-I / DVI-D

Контактный конектор HDMI (Single Link, Tipe A, hingga versi 1.4 inklusif)

Контактный конектор S-Video (YC, S-VHS)

Konektor MiniDIN 4-контактный стандартный

Konektor MiniDIN 7-контактный (ada di kartu video ATI, dll.)

Konektor 10-контактный (имеется графическая карта ATI All-In-Wonder)

Konektor 10-контактный (карта видео Matrox G450, dll.)

Контакт конектора SCART (Перитель, Евроконнектор)

Зачем изобретен разъем скарт и в чем его преимущества

В конце 80-х в нашей стране произошла видео революция.Фильмы, музыкальные программы и даже эротические фильмы, записанные на магнитные ленты, хлынули в СССР. Доступность недавно запрещенных очков опьянила, вселяя смутные надежды на то, что скоро все станет «как за границей». Но у этого социального явления была и другая сторона — техническая.

Видео, видео…

Поначалу вся видеотехника была очень дорогой. Никого не удивили объявления в газетах с предложениями поменять дачу или даже комнату в коммуналке на заветный VHS-аппарат.И если сам видеомагнитофон был просто дорогой вещью, то стоимость зарубежного ТВ просто била все мыслимые рекорды и прямо противоречила здравому смыслу. В конце восьмидесятых японский мультисистемный ресивер мог стоить несколько тысяч «деревянных», а для специалиста зарплата в триста рублей считалась вполне приличной.

Как подключить видео к домашнему телевизору

Счастливые обладатели японского или южнокорейского чуда вскоре пришли к выводу, что наши телевизоры вполне можно использовать для просмотра зарубежных видеопрограмм.Большинство современных для того периода советских устройств уже имели все необходимые устройства для подключения видеоаппаратуры, а именно: встроенный декодер PAL-SECAM и разъем SCART на задней крышке. По дистанционному управлению они тоже были упакованы или имели возможность легко устанавливать необходимые платы, модули управления и фотоприемники инфракрасного сигнала. Сразу возникла нехватка соответствующих соединительных кабелей, которую охотно восполнили многочисленные кооперативы и частные предприятия.

Простая распиновка

Подключение разъема SCART само по себе несложно, тем более что первым любителям видео требовались самые основные функции. У тех, кто просто хотел посмотреть уже записанные программы, было три основных контакта: второй и шестой (между ними ставилась перемычка) отвечали за звук, двадцатое — за видео, и, конечно, нужен был земляной ( пластина, окружающая весь разъем). То же касается и тех, кто купил плеер — устройство относительно недорогое по сравнению с «полноценным видеорегистратором».«Следует использовать экранированный кабель с частотным сопротивлением 75 Ом, но на практике, учитывая небольшую длину, многие производители пренебрегли этим условием, тем более что качество записи большинства кассет оставляло желать лучшего, а свойства разъемов были последнее влияет на четкость изображения.

Чтобы обеспечить возможность записи на устройство с внешнего низкочастотного источника (другого видеомагнитофона или телевизора) в режиме моно аудио, количество контактов необходимо удвоить, добавив 1-й, 3-й (звук) и 19-й ( видео) контакты.

Вот эти досадные 20 контактов и «земля»

Как правило, соединительный шнур представлял собой кабель, с одной стороны которого был разъем SCART, с другой — две, четыре или шесть контактных групп американского стандарта RCA (для конкретной формы их называют тюльпанами). По своей сути это был простой адаптер, позволяющий гальванически подключить источник к видеомонитору (телевизору). Владельцы видеотехники часто ругали, проклинали империалистов за отсутствие стремления к всеобщей стандартизации, считая, что 21 контакт для такого простого устройства — это слишком много.

Только телевизионщики, для которых схема разъема SCART не являлась «китайским дипломом», могли оценить всю перспективу такого подхода со стороны французской ассоциации производителей электроники, в честь которой он получил свое имя (Syndicat Des Constructeurs D’Appareils, Radiorecepteurs Et Televiseurs — SCART).

Почему так сложно? Но почему!

В отличие от обычного «тюльпана», разъем SCART RCA имеет ряд преимуществ, предоставляя широкие возможности управления, лучшую цветопередачу и даже немыслимое в начале 80-х (а он был разработан в 1983 году) цифровое вещание.

Сегодня потребители, малообразованные в области электроники, знают, что разнообразие цветов на экране создается всего тремя компонентами: красным, зеленым и синим. Раздельная их подача на цветной модуль устраняет ряд шумов и делает картинку более четкой. Эта функция обеспечивается разъемом SCART, в котором 7-й, 11-й и 15-й контакты используются для подачи сигнала RGB, а 5-й, 9-й и 13-й, чередующиеся с ними, предназначены для экранирования корпусов.

Но это далеко не все возможности, которые есть у разъема SCART.Распиновка предполагает возможность автоматического включения и выключения телевизора одновременно с источником низкочастотного сигнала (DVD или видеомагнитофон), независимо от того, какая компания произвела оборудование. Широкоэкранный режим также активируется самостоятельно.

В дополнение к этим функциям есть два цифровых контакта — 12-й и 14-й, пророчески выделенные французскими инженерами еще в 1983 году, когда почти вся бытовая электроника была аналоговой. Есть разъем для таймера, он под десятым номером.

Итак, 20 контактов и один общий (всего 21) — это оказывается не так уж и много. Для современных развлекательных видеоцентров их пока достаточно, хотя для включения Dolby Surround не хватит…

Maninona no namorona ny mpampita ny SCART ary inona no tombony

Таминный фаранний таона 80 диа нисы революции видео нитранга тето аминного френенцика. Sarimihetsika, fandaharana mozika ary sarimihetsika erotic aza noraketina tamin’ny rakipeo andriamby nidina tao amin’ny USSR.Ny fisian’ireo solomaso voarara vao tsy ela akory izay dia mamo, nanangana fanantenana manjavozavo fa tsy ho ela dia ho lasa «toy ny any ivelany» ny zava-drehetra. Saingy ity lafiny ara-tsosialy ity dia nisy lafiny hafa koa — лафины текника.

Лахацары, хоронан-цары …

Таминный воалоханы диа лафо бь фитаована видео. Цы нисы олона гага таминный докам-баротра таминный докам-баротра ниарака таминный толотра ханова трано трано фисакафоанана на фахаваратра на эфитрано ирай тао аминный эфитрано марим-пототра хо ан’ны фитяована маэфиа.Ари раха ню видеомагнитофон манокана диа заватра лафо виды токоа, ню видинй фахиталавитра вахины диа нанапака нй фиракетана ан-цоратра ретра цы воатаниса арри мифанипака аминь хэвини ирайсана. Таминный фарампаранный таона вало, диа нахазо «китай» ан’аривоны маро нй мпандрай вахины ирай авы аминь Джапони, на диа ниисы карама телон-джато аза диа хеверина хо мендрика хо ан’ни манам-пахаизана манокана.

Ahoana ny fomba hampifandraisana ireo horonantsary amin’ny fahitalavitra an-trano

Ny tompon’ny fahagagana japoney na koreanina atsimo tsy ela dia tanga tamin’ny fiheverana fa afaka nampyonizaНы анкамароанный фитаована советика, маодерина таминизаны фотоана изаны, диа ефа нанана фитаована илаина ретра ахафахана мампифандрай ирео фитаована хоронанцары, изаны мотыга: ный мпанамбоатра ПАЛ-СЕКАМ АРИ амбоарина амбоарина Ари амбоарина. Izy ireo ihany koa dia nomen fanaraha-maso lavitra na nanana ny fametrahana mora ny zana-tsofa ilaina, ny mavitrika fanaraha-maso ary ireo fotodrafitr’afo amin’ny infra-infirety. Ветити ди нисы ны цы фахампиана тарибы мифандрай, изай нахафено кооператива маро сы оринаса цы мианкина.

Ny tariby mora indrindra

Tsy sarotra ny mampifandray ny mpampitohy SCART, indrindra satria ireo mpitia horonantsary voalohany dia mila ny fampiasa tsotra indrindra. Ho an’ireo izay tsy te hijery fandaharana efa voarakitra fotsiny dia ampy ny fifandraisana telo lehibe: ny faharoa sy fahenina (napetraka teo anelanelan’izy ireo) dia tompon’andraikitra tamin’ny feo’nyo faharoa — nyo faharoa — , ары мазава хо азы фа мила вово-таны (lovia manodidina ny mpampitohy iray manontolo).Toy izany koa no natao ho an’ireo izay nividy ilay mpilalao — ny fitaovana dia somary lafo ihany raha oharina amin’ny «рекордер видео полный». Ny tariby ampinga misy impedance matetika 75-ohm dia tokony ho nampiasaina, saingy raha ny fampiharana, raha jerena ny halavany fohy, maro ny mpanamboatra no nanao tsinontsinona an’io toe-javatra ioan, indrindrindra satria кассета диа нилайна быть, ары ны фанананный мпампитохи диа нисы фиантрайканы таминный фахазаванный сары таминный фиходинана фараны.

Mba hahafahanao mirakitra ny fitaovana avy amin’ny loharanom-pifanarahana somary ambany be (VCR na fahitalavitra hafa) amin’ny fantsom-pifandraisana «audio mono», ny isa amin’ny milsipranika ilaina , 3 (фео) ары 19 (хоронанцары).

Ireo fifandraisana xnumx manelingelina sy «tany» ireo

Toy ny fitsipika, ny kofehy mampifandray dia tariby, amin’ny lafiny iray dia misy mpampitohy SCART, amin’ny lafiny ropa enfandina enfandra enfandina — vid. ный американский стандарт RCA (antsoina hoe «tulip» ho an’ny endriny manokana).Аминные фотоны, диа адаптатера цотра ирай изай намела илай лохарано хифандрай тамина гальваника тамина монитор видео (ТВ). Matetika no nanozona ny tompona fitaovana fampitaovana horonantsary, nanozona ny imperialisista noho ny tsy fiezahany hanao fenitra manerantany, mino fa be loatra ny fifandraisana 21 ho an’ny fitaovana tsotra toy izany.

Ирео манам-пахайзана манокана аминь фахиталавитра ихани, изай цы наитана «таратасы синоа» ню пайкады мпампитохи SCART, но афака нанкаситрака нй вина ретра азо авы аминь Фираисамбе автроныо эле́нзо эле́нсайо эле́нсайо эле́тра́йо эле́нсайо эле́нсайо эле́йзо́тры anarany (Syndicat Des Consonstreurs D’Appareils, Radiorecepteurs Et Televiseurs — SCART).

Fa maninona no mafy ery? Fa nahoana!

Tsy toy ny «тюльпан» mahazatra, ny mpampitohy SCART RCA dia manana tombony betsaka izay manome fifehezana be dia be, famokarana loko tsara kokoa ary tsy azo alaina mihitsy aza tamin’ny fanombohan’vol 1983 ) ny fampitana nomerika.

Androany, mpanjifa kely izay hazomainty amin’ny elektronika dia mahafantatra fa ny loko isan-karazany eo amin’ny efijery dia noforonina tokana telo: mena, maitso ary manga.Avereno amin’ny alàlan’ny mody loko ny volavolan’izy ireo amin’ny fanaingoana loko ary mahatonga ny sary ho mazava kokoa. Его эндри-javatra ity dia nomen’ny mpamatsy SCART, izay ametrahana ny fifandraisana 7, 11 ary 15 dia hanome famantarana RGB, ary ny fifandraisan’ny 5, 9 ary 13 dia namboarina ho an’ny akorandriaka.

Цы изаны иханы анефа но меты хо витанный мпампифандрай SCART. Ny pinout dia manondro ny mety hamadika an-tserasera ny fahitalavitra sy hiara-miasa miaraka amin’ny loharanon’ny mari-pahaizana ambany (DVD на VCR), на inona na inona orinasa namokatra ny fitaovana.Ny fisehoan’ny режим широкоформатный dia mihodina mandeha ho azy ihany koa.

Ho fanampin’ireny fiasa ireny dia misy fifandraisana nomerika roa — faha-12 sy faha-14, nasongadin’ny faminaniana ingeniera tamin’ny taona 1983, raha saika аналогия avokoa ny elektronika mpanjifa. Misy koa mpampitohy an’ny famantaranandro, isa folo izy io.

Kaonty 20 sy iray iraisana (21 amin’ny fitambarany) — izany, raha ny fandehany, dia tsy dia be loatra. Хо ан’ирео ивон-царимихэцика маодерина фиаламболы диамбола ампы изы ирео, на диа цы хо ампы аза изаны хахафаханский Dolby Surround…

Распиновка адаптера для HDMI, S-VIDEO A RCA

По првом вжľаде, адаптеру SCART споособил, абы к миру, нееднозначные доймы вäчшины поуживатľов. Faktom je, že v televíziách alebo páskových rekordéri moderný typ Takéto konektors sa zrazu začali používať, zatia čo prevládajúca väčšina krajín CIS, что вызывает «поисковое обращение». Samozrejme, dnes má táto situácia úsmev.

Треба познамен, это главный двигатель, пречо в SCART-адаптере отсутствует широкий дистрибутив, он не является ничем, это о том ведело много людей, але ай банальный недостаток пр авы в пред.Toto je dnes, môžete si kúpi všetky káblové produkty na takmer každom rohu, ale v tých dňoch boli ich náklady pomerne vysoké.

Čo je to tento konektor?

Адаптер SCART для 21-контактного разъема, с которым можно использовать координационный канал для телевидения и средства массовой информации. По его вжľаде тот розрание зіскало srdcia väčšiny spotrebiteľov v Európe. Výrobcovia domácich mediálnych zariadení ho okamžite začal používať v ich zariadeniach. Treba poznamenať, že vývojári tohto štandardu boli veľmi vzdialené, pretože ich zariadenie aktívne používajú pokročilé spoločnosti dodnes.

alších 10 rokov, takmer každé video alebo televízne zariadenie, ktoré bolo vyrobené pre európsky trh, bol vybavený aspoň jedným takýmto konektorom. Ак «Приподияет медийное звучание к телевидению», «помогите» потребовать купившего адаптера Scart. Dôvodom takéhoto rozšíreného tohto konektora je jeho všestrannosť. Napriek Tomu, že sa poskytuje skôr jednoducho, to znamená, že vzhadom на počet kontaktov, rozhranie, hoci má mnoho negatívnych strán, je pomerne pohodlné.

Aké je jeho výhody?

По прве, стоя за змиенку, еже поуживание единого каба бла может помочь получить алебо воспроизвести розне видеопрограммы.Táto dôstojnosť bola okamžite ocenila výrobcovia domácich počítačov a časom herné konzoly.

Требуется звуковой сигнал, который используется для изображений, который используется в адаптере SCART, и используется в стандартном модульном сигнале RF. Zároveň nie jérebné zabudnúť, že RF modulátor neposkytuje možnos vysielania Stereo zvuku, práša zahraničné summa též zabezpečuje potrebu extrémne presného ladenia televízora.

Приданье власти

Чтобы вшак нестачило, в дoследку чoго бoли вyвoяри полoжены в рoжрaн нe вeлькoй пoчет пoтенциaльны прeлежaщeщeй пoвoщecтвoй функции, обновлeниe.Если вы хотите, чтобы адаптер VGA-SCART стал одним из самых популярных в Европе, стандартная версия Začínali získať nové vlastnosti. Напишите, что вам нужно, чтобы просматривать изображения с режимами телевидения, смотреть видео на мониторе с режимом просмотра, использовать режимы с RGB-сигналами на выходе. Заработайте больше, чем раньше, после того, как SCART больше, чем нужно, нажмите кнопку, чтобы перейти к другому пользователю.

Pre tento deň nájdete veľký počet systémov, ktoré zabezpečujú výmenu informácií pomocou SCART, v dôsledku ,oho adapterér VGA-SCART, ako aj много alších zúskitual veľkit.

Stojí za zmienku zaujímavé funkciektoré boli k dispozícii prostredníctvom použitia tohto rozhrania.

По запросу DVD (больше на магнитофон, также как и в более широком формате), телевидение на автоматическом запаздывании. Zároveň, ak máte túžbu zapísať do processu prezerania konkrétneho televízneho programu, začnete nahrávať tento program pomocou jednej tlače. Funkcia SledotyTV позволяет «Rewrite» Наставения ТЮНЕР у телевидения на медийном заряде. Poskytuje sa tiež pre kontrolu nad prevádzkou zariadení prostredníctvom televíznej obrazovky a automatická voba najviac optimálny formát Snímky.По воспроизведению игр вступить в игру Нилен грач выпне, Але ай самотный ТВ, кто-то из тех, кто настроен на конфигурирование, а также в том, что они заучивают функцию.

Konektory

Ak počet konektorov, ktoré môže mať adapr SCART priamo závisí od svojej tryy, then aj štandard má tri z nich:

• prvá konjčenor
• druhý sa používa na pripojenie hráčov;
• tretia poskytuje možnosť pripojenia dekodéra rôznych «uzavretých» programov.

Pre druhý je obzvlášť vhodné použiť konektor SCART. Môže sa tiež použiť adaptor z adaptor z iných káblov tohto typu — cez nimi kódovaný signál spadne do dekodéra a potom v «отвореней» forme sa vráti späť. Для того, чтобы это сделать в приложении káblových dekodérov rôznych platené programyAplikácia, ktorá sa teraz môže uskutočniť pomocou jediného kábla tohto rozhrania.

Dizajn

Mnoho udí, ktorí chcú, aby sa adaptor Scart- «Tulip» s vlastnými rukami, snažia sa zistiť návrh tohto rozhrania.

V prvom rade stojí zmienku, že kontakty ihiel v tomto zdvihu 20 a úloha 21. kontaktu je daná špecializovanú kovovú imageovku, ktorá sa nachádza v celom obvode tohto konektora. Je to druhý účel, aby sa zabezpečila ochrana kontaktov z akýchkoľvek mechanických účinkov zvonku a časť reakcie sa vykonáva odlievaním z Plastov. Stojí za zmienku, že to môže mať nielen uši pre samorezné skrutky a skrutky, ale aj prílivy určené na inštaláciu

Konštrukcia, že konektory káblov majavúra tento type Sa odlišujú od seba — kábel môže byť zobrazený priamo v uhle alebo zdvihu.Držanie konektora v hniezde je zabezpečené špecializovanými jarno-naložené vidlice, takže aj adapter SCART-USB je známy svojou neuveriteľnou spoľahlivosťou a upevňovaním Spoteriovacís. Dokonca aj vloženie takýchto káblov predstavuje dosť pozorne, takže nie je možné presunú zariadenie z miesta.

Kvalitná strana

Pomocou kontaktov SCART sa prenášajú nielen zvukové, ale aj video a RGB signály. Аудиоканалы в том случае, если представлены значения 20-20000 Гц, после чего видеосигнал может быть частым с частотой от 6 МГц до 8 МГц.

Je ažké si predstaviť, že multi-kontaktný konektor, ktorý je vyrobený zo standardného polystyrénu, má približne rovnaké frekvenčné charakteristiovanle ako šcaCializ. Avšak, pokus o zvýšenie frekvenčných vlastností konektora sa uskutočnilo, a v adapéri SCART, každý jednotlivý prenosový kanál je vybavený vlastným tieneným vodičníš.

Takmer ubovoľný kábel, ktorý ste lacný nákup «na rohu», výrazne zhoršuje kvalitu obrazu.Вжľадом к тому, že sú obvyklé, že používajú lacné, používajú lacné, zatiaľ čo pre vysoko kvalitný prenos videa, plnohodnotné takéto zariadenie je 75 ohmov.

Slávnych výrobcov káblové výrobky Aktívne ponúkajú našim zákazníkom získať kábel SCART, кто в любом случае может помочь, если вы хотите, чтобы он был на месте. Takéto zariadenia sa výrazne líšia od tých, ktoré si môžete kúpiť v niektorých malých lokálnych obchodoch. Koniec Koncov, namiesto standardnej iernej izolácie sa na obvyklom drôte používa hrubý brilantný postroj, ktorý obsahuje úplne samostatné video a audio káble, ako aj pozlátenov metal kontakty akozlátenov kontakty kontakty.Náklady na takéto výrobky sú rádovo viac v porovnaní s konvenčnými výrobkami, ale zároveň je povedné povedať, že jeho nadobudnutie vám nezaručuje lepší tépší obraz, kátožeblaña obraz.

S-video

Vzhľadom na signály, ktoré sa prenášajú pomocou scart káblov, tiež stojí za zmienku oddelene S-video, cez ktorý sa prenášajú dva signály — jas a chróm. Чтобы получить доступ к стандартным изображениям, вы можете использовать SCART, чтобы получить доступ к видео «видео», чтобы приблизить его к сигналу, который можно использовать, используя обычный сигнал RGB.Эта функция может быть реализована только в трех моделях телевидения, где используется два элемента SCART, которые используются в качестве самостоятельного здания RGB, кроме того, что применяется в том случае, если есть такой вариант, который можно использовать с помощью миниатюрного телефона.

Ako sa používajú adaptery?

В приложении, есть в одном заряде с подключением к сети SCART, после того, как он появился, он может быть изменен с помощью другого адаптера. Stojí za zmienku, že dnes najbežnejší je приспособления SCART- «TULIP», ale je tu aj veľký počet alších možností pre adapters pre iné typy konektorov.

Stojí za zmienku, že dnes existujú štandardné adapters a káble. Првым с стандартной конструкцией SCART, в системе с установленной остаточной конструкцией, также как и с S-Video на RCA, так же как и на адаптере SCART-3RCA.

Čo môžu byť?

Сами могут быть адаптированы, как обычно, одноразовые, стерео, алебо, моно, с алебо без спинацов, неховорий о том, так же широко, как широко известные модели. В приложении, это музыкальный продукт, который используется для специальных настроек, может использоваться специализированный SCART-разветвитель, который может быть запущен на одном экране с трибоями…………………………………………………………………

Čo môžem kúpiť?

K dnešnému dňu existuje prakticky akýkoľvek druh káblov a adapters na predaj. Stojí za zmienku, že niektoré veľké spoločnosti (Napríklad JVC, Sony и iné) поскуй своим заказным абсолютным голосом, таким образом, созданным таким образом, небывалым улучшением того или иного решения SC. Schéma takýchto zariadení je tiež v vonom prístupe dnes, takže môžete vždy otestovať svoje inžinierske sily, ale ak sa môžete pokúsiť, môžete vždy nájsť na predajte presne adaptor.

Все сведения о неприемлемости SCART на базе универсальной универсальной системы. В начале потребления найти такой адаптер, как адаптер SCART- «Колокольчики», вы можете использовать его в качестве элемента питания, а также в любом другом случае.

Môžete teda používať SCART prakticky s akýmikovek modernými multimediálnymi zariadeniami. K dnešnému dňu výrobcovia zavádzajú tento konektor do rôznych typov zariadení, a preto si môžete byť istí, že nadobudnutý alebo zmontovaný adaptor, bude určite schopný používaos v.

Takže taký scart (v ruštine len «Skart»), odkiaľ prišiel do hlavy. Ako jeden anglický časopis napísal, «… skutočnosť, že 21-pinový konektor je nepohodlný, je vždy na zadná stena Zariadenie a úsilie uplatnené v rovnakom ase, súsilie uplatnené v rovnakom čase, súschopnômerazérazání zd francúzština. «Skutočne, ide o podanie v roku 1983 francúzskej asociácie vývojárov rozhlasových a telekomunikácií (Scart Syndicat Clus Constryrs d» Apareils. Radiorecepteurs et TV TVP.Ale predvídavosť Z vývojárov navrhovaného rozhovoru Audiovideo je hodná chvála. Dnes je každé telo vyrobené pre Európu / видео vybavenie vybavené aspoň jedným Scartom-om. Čo je to dôvod, zavolajte to tak populárne? во всестранности. Хочу в Vyriešené pomerne jednoduché, tj počet kontaktov, rozhranie, napriek jeho negatívnym stranám sú naozaj pohodlné. S len jedným káblom môžete napísať tak, aby napísali prehrávali video program. Tu je prvá výhoda.

Чтобы больше можно было добавить здание сигнала RGB к телевидению, которое заняло первое место в рейтинге Snímky PA obrazovky tV.Потом окамзите ocenil výrobcovia domácich počítačov ako Atari. Амига. Sinclair является одним из них, он является популярным, если вы хотите, чтобы он не знал, как играть на Nintendo и Sega. Tu máte druhú výhodu.

Получите изображение и звук при использовании SCART, чтобы получить сигнал из радиочастотного модуля. Окрем тохо, радиочастотный модуль неможет пренашовать стерео звуки, укладывать глык и выжаду пресны ладение ТВ. To je tretia výhoda.

Ale to trochu zdalo, a vývojári položili v rozhraní pridané vlastnostiVyhradením niekoľkých «ihiel» do budúcnosti.Keďže rozhranie SCART са stalo štandardom v európskych krajinách (od roku 1984), získal niekoľko nových vlastností. Напишите, что вы можете использовать в прострэйтвом SCART. Niektoré režimy TV — Проложите режим монитора на экране, предварительно сделайте предыдущий сигнал с RGB-подсветкой. Ale tieto funkcie z vypúšťania jednoduchých (контроль са vykonávajú jednoducho napájacie napätie). Existuje oveľa zaujímavejšie ako dve alšie «ihly» určené na prenos cez digitálne údaje SCART, čo robí počet tímov takmer neobmedzené.Dnes je niekoľko slávne systémy Výmena informácií cez SCART. Toto je megalogický systém používaný GRUNDIG. Jednoduchý odkaz z Philips. Sony SmartLink. Kým ich používanie je obmedzené komunikáciou medzi TV a VCR, ale toto už uvádza príležitosti, ktoré predtým a nebolo snívať.

Na príklade jednoduchého odkazu (Philips) ukážeme tieto funkcie. Активируйте видеорекордер на предварительном просмотре, телевизор в автоматическом режиме. Ак при похтении на телевизионной программе, боло потребнe хо зaзнаменaн — с jedným kliknutím sa spustí záznam tohto programu.SledotyTV Funkcia — Видеомагнитофон «Prepíše» ТЮНЕР НАСТРОЙКА ТВ. Výkon činnosti VCR na televíznej obrazovke, автоматический выбор формата изображения (4: 3 alebo 16: 9). Na Konci záznamu nahrávania sa páska rekordér nielenže vypne, ale tiež vypnite televízor. Televízor vypnutý — minútu videorekordéra sa vypne. Подобный грибок и возможность использовать спутниковое телевидение. Mimochodom, O. satelitný prijímač. Активируйте SCARTS на телевидении, который находится справа, после того, как он найдет спутниковый тюнер Má tri — jedno na pripojenie k televízoru, druhá pre pripojenie videorekordéra a tretiehora uzpojenie program.Предварительно SCART я просматриваю pohodlný — cez neho kódovaný signal vstupuje do dekodéra a cez neho v «otvorenej» formulára sa vracia dozadu. Чтобы получить эту возможность, чтобы получить доступ к платным программам. V oboch prípadoch sa používa len jeden kábel.

Дизайн.

Začnime so skutočnosťou, že kontakty ihly sú vlastne 20. Úloha 21. kontaktu hrá kovovú obrazovku umiestnenú okolo obvodu konektora. Jeho druhým cieľom je ochrana kontaktov z Mechanických účinkov zo strany.

Odpoveďou je hniezdo, je vyrobená odlievaním z Plastov. Môže mať uši pre skrutky alebo skrutky a prílivu na inštaláciu pcb. Konštrukcia káblových konektorov nie je obzvlášť originalita, ale existujú aspoň tri odrody, ktoré sa líšia v konštrukcii prípadu — kábel môže byť výstup, vpravo, v uhle. Konektor sa drží v hniezde kvôli pružinovým kontaktom-vidlice je pevne pevne. Aj príliš pevne vytiahnite ho jednoducho. Áno, а вложите хо достаточно опатрносоу, вы сте телевидения алебо видео непогибовали.

Kvalitná strana.

Здесь вы можете найти, не слышать звука, а также видео с RGB-подсветкой, подключенной к SCART. rozsah frekvencie Audio kanály nepresahujú 20-20000gz. Видеосигнал с частотным диапазоном на 6–8 МГц и каналом RGB с частотным сигналом на частоте 10 МГц (частотный сигнал на современном телевидении с частотой 20 МГц и выше). Как получить звук во время приема, чтобы получить доступ к воде, SCART воспроизводит звук без страты широкополосного видеосигнала? Je známe, že pre ideálne zodpovedanie prenosu signálu s určitými vlastnosťami (vlnový odpor, kapacita), nielen kábel by mal byť vysunutý, ale aj konektor.Je ažké si prestaviť, že multi-kontaktný konektor vyrobený z obyčajného polystyrénu má rovnaký frekvenčné charakteristikyAko, povedzme, koaxiálne BNC alebo HEKONCA dokonca Теперь, когда вам нужна частичная частота звуковых эффектов, вы можете использовать их — в SCART, каждый преносовый канал (аудио, видео, RGB) с собственной властью, состоящей из одних медицинских сообщений. Ale len. Akýkoľvek kábel zakúpený v rohu, samozrejme, nezdvoria na nulu, ale znižuje kvalitu obrazu.Používa lacný tienený drôt, zatiaľ čo je need použiť pre prenos videa koaxiálny kábel z odolnosť voči vlnu 75 ohmov. Dokonca aj značkový «plný» 21-drôtový kábel zakúpený v obchode je banda vodičov na celkovej obrazovke.

Ke už hovoríme o signáloch prenášaných cez SCART, s-video neuviedli S-video, čo predstavuje dva signály — farebný signál a signal jasu. С того момента, как это сделано, вы можете использовать его в SCART. Pre signál jasu, prišiel kanál «video» и pre farebný signal som musel obetovať RGB, alebo skôr «červený» канал.Таким образом реализован лен в этих телевизионных каналах, кде на основе двух Скарти, RGB-изображение может быть применено, когда другие в томто приложения. Как только это происходит с помощью методов применения, связанных с подключением коннектора Mini-DIN.

Ako byť?

Zvlášť ak má len jedno zariadenie Scart v Dome, a ostatné (iné) nie sú. Riešenie je staré ako svetový Adaptor Алебо Кабель Адаптер. Прямо с коннекторами SCART с коннекторами RCA и S-Video.

Vhodné je, či je vhodný kábel «TULIP-TULIP» alebo S-VIDEO-S-VIDEO.Adaptéry sú jednoduché a obojsmerné, mono alebo stereo, sppínačmi a bez nich. Rozmanitosť káblov adapéra je ešte viac. Наиболее важные — SCART-RCA (алебо «Скарт Тюльпан»). Medzi nimi sú aj jednotné a obojsmerné, стерео и моно, с dodatočnými spínacími konektormi.

В приложении, есть потребность два до единого заряда, можно подключить Scart-Splitter до двух разных смесей. Nájsť na predaj Teraz môžete takmer ubovoľný adapterér alebo kábel. Другие фирмы (Sony, JVC, at.) Dokonca их предварительные комплектные с видеокамерами.

Информация о компании «Laitran»

Типы зо скупины сполочности.

Ako vyplýva z vyššie uvedeného, ​​dobre známe nepríjemnosti SCART stále prevažujú nad jeho hlavnou výhodou univerzálnosti. Je však možné implementationova všetky svoje schopnosti len vtedy, ak obe pripojené zariadenia majú takýto konektor. При выборе телевизионного видео, которое выбрано на невыясненном, можно указать, что существует SCART. Недоступное преквапение, запрограммировано на некоторых экранах, учитывается, есть видеорекордер Thomson 6890 (не было моделей) воспроизводить изображение на телевизионной образовке (!) Цезарь канала RGB.K úveru spoločnosti bol «plný» SCART «plný». Použite akúkoľvek príležitosť na zlepšenie kvality obrazu. В идеальном приложении к каналу RGB, он был реализован на съемном телевизоре, а также в другом видеорекордере с таким сигнальным сигналом. Ale DVD môže! Pokiaľ ide o vyhliadky, SCART je celkom schopný vydržať mnoho alších rokov. Kľúčom k tomu sú dve «digitálne ihly». A len jeho Veličenstvo pokrok je známe, ktoré tímy sa objavia v blízkej budúcnosti a to, čo budú riadiť.

Spinová skupina firiem vám ponúkne high quvalitné audio-video káble s SCART zástrčkou a inými káblami pod DLINK НАЗВУ ЗНАЧКИ.

Koniec 80. rokov začiatku 90. rokov. Tok tela a video zariadenia, ktoré letí na pult. Хосте, кто потом тестовал много покупок, видел мульти-контактный конектор SCART на TV alebo VCR namiesto natívnych «tulipistov», днэпші припад Zavolajte úsmev. V najhoršom prípade to bude chcieť otočiť prst v chráme.

Эль боло то так. Najzaujímavejšou vecou je, že dôvodom na odmietnutie «hrebeňa» nebolo toľko nedostatkom informácií o tom ako absencia pripojovacích káblov.Tieto šnúry a káble sa predávajú spolu s žuvaním elasticu na každom rohu, a потом их накладки на черный trhu принутили для того, чтобы открыть руку в заднюю часть hlavy pred их dosiahnutím peňaňa. Забавный? A keď sa po dlhom processse «држан» (počas ktorého jeden, druhý kontakt zlyhá vo vnútri «avého» konektora, потом са zistil ďalší kontakt), že kábel tiez plakaje len «v jedncelom smere.

Takže čo je Scart (v ruštine len «Skart»)? Je Peritel. Je Euroconnector (евро odpojenie).Кде са достал до хлавы?

Ako jeden anglický časopis napísal, «… Skutočnosť, že 21-pinový konektor je nepohodlne pripojený, je vždy na zadnej strane prístroja a úsilie aplikované v na rovnakom zase … francúzsky. Skutočne: Ide o podanie v roku 1983 francúzskym združením rozhlasových a televíznych vývojárov v roku 1983 (SCART — Syndicat des Constryrs d «Apareils, Radiorecepteurs et TV — i nharazápa pea 21 Eurlispa») , контакт).Ale predvídateľ vývojárov navrhovaného audoviovideo rozhranie je hodný chvály.

Дневной просмотр видео перед Európu другое видео, выбранное через SCART. Aký je dôvod, prečo zavolajte tak populárne? В универсальности. A hoci sa dosiahol pomerne jednoducho, t.j. Počet kontaktov, rozhrania, napriek jej negatívnym stranám, je naozaj pohodlné. Помогите вам сделать это, чтобы записать видеопрограмму. Tu je prvá výhoda. Стало са, чтобы можно было добавить здроий RGB сигналов к телевидению, кто займется изображением на образовке перед домом.Потом окамзите ocenil výrobcovia domácich počítačov, ako je Atari, Amiga, Sinclair a iní, ako sú oni, po nich a populárne populárne útoky, ako Nintendo на Sega. Tu máte druhú výhodu. Получите изображение и звук при использовании этого SCART, чтобы получить сигнал перед сигналом RF модуля (akonáhle bol jediným spôsobom pripojenia k televízoru). Окрем тохо, RF-модуль неможет пренашовать стерео звуки, укладывать глык и выждать пресное ТВ ладение. To je tretia výhoda.

Zdalo sa však trochu a vývojári položili alšie príležitosti do rozhrania, rezervovanie niekoľkých «ihiel» do budúcnosti.Keďže rozhranie SCART са stalo štandardom v európskych krajinách (od roku 1984), získal niekoľko nových vlastností. Включен в список возможных разрешений SCART с несколькими режимами телевидения — включен в режим «Монитор» на панели (8), предварительно установлен с помощью RGB-сигналов (Контакт, ч. 16). Ale tieto funkcie z vypúšťania jednoduchých (контроль са vykonávajú jednoducho napájacie napätie). Ovea zaujímavejšie dve alšie «ihly» (№10 а №12). Sú určené na prenos cez Digitálne údaje SCART, čo robí počet príkazov takmer neobmedzený.

Обр. jeden

Dnes existsuje niekoľko známych informačných výmenných systémov cez SCART. Toto je megalogický systém používaný Grundigom. Jednoduchý odkaz z Philips. Sony SmartLink. Kým ich používanie je obmedzené komunikáciou medzi TV a VCR, ale toto už uvádza príležitosti, ktoré predtým a nebolo snívať.

Na príklade jednoduchého odkazu (Philips) ukážeme tieto funkcie. Активируйте видеорекордер на предварительном просмотре, телевизор в автоматическом режиме. Ак при похтении на телевизионной программе, боло потребнe хо зaзнаменaн — с jedným kliknutím sa spustí záznam tohto programu.Funkcia SledotyTV — Видеорегистратор «Prepíše» TUNER TUVETLING TV. Výkon činnosti VCR na televíznej obrazovke, автоматический выбор формата изображения (4: 3 alebo 16: 9). Na Konci záznamu nahrávania sa páska rekordér nielenže vypne, ale tiež vypnite televízor. Televízor vypnutý — minútu videorekordéra sa vypne. Podobne satelitný prijímač pripojený k televízoru.

Mimochodom, o satelitnom prijímači. Активация коннекторов SCART на телевидении, на котором показано видео, с другой стороны, после того, как она будет подключена к спутниковому тюнеру, используя свой три: путь на добавление к телевидению, другой вариант на добавление видео «На добавление видео».Предварительно SCART я просматриваю pohodlný — cez neho kódovaný signal vstupuje do dekodéra a cez neho v «otvorenej» formulára sa vracia dozadu. Чтобы получить эту возможность, чтобы получить доступ к платным программам. V oboch prípadoch sa používa len jeden kábel.

обр. 2.

Дизайн

Začnime s tým, že kontakty ihly sú vlastne 20. Úloha 21. kontaktu hrá kovovú obrazovku. Nachádza sa okolo obvodu konektora. Jeho druhým cieľom je ochrana kontaktov z Mechanických účinkov zo strany.Časť odpovedí (zásuvka) je vyrobená odlievaním z Plastov. To môže mať uši pre skrutky alebo skrutky a prílivu na inštaláciu na doske plošných spojov.

Konstrukcia káblových konektorov nie je obzvlášť originalita, ale existujú aspoň tri odrody, ktoré sa líšia v konštrukcii prípadu — kábel môže byť výstup, vpravo, v uhle. Konektor sa drží v hniezde kvôli pružinovým kontaktom-vidlice je pevne pevne. Aj príliš pevne vytiahnite ho jednoducho. Áno, а вложите хо достаточно опатрносоу, вы сте телевидения алебо видео непогибовали.

Квалитна страна

Z popisu, nielen audio, ale aj video a RGB signal sa prenášajú cez kontakty SCART. Frekvenčný rozsah audio kanálov nepresahuje 20-20000 Hz, video signal for frekvenčné pásmo až 6-8 MHz and kanal RGB, schopný prehráva signal s pásikom nat 10 MHz (Frekvenčný pásik). Как получить звук во время приема, чтобы получить доступ к воде, SCART воспроизводит звук без страты широкополосного видеосигнала?

Je známe, že pre ideálne zodpovedanie prenosu signálu s určitými vlastnosťami (vlnový odpor, kapacita), nielen kábel by mal byť vysunutý, ale aj konektor.Je ažké si prestaviť, že s viacerými kontaktnými konektorom vyrobený z obyčajného polystyrénu má rovnaké frekvenčné tulastnosti, ako, hovoria, koaxi rozíká. Авшак, покажите частную частную власть контура более высокого уровня — в SCART, каждый преносовый канал (аудио, видео, RGB) с собственной властью воды «Земля», второй сигнал воды. Ale len.

Akýkoľvek kábel zakúpený v rohu, samozrejme, nezdvoria na nulu, ale znižuje kvalitu obrazu.Využíva lacný tienený drôt, zatiaľ čo je potrebné použiť koaxiálny kábel s vlnovou odolnosťou 75 ohmov na prenos video signálu. Dokonca aj značkový «plný» 21-drôtový kábel zakúpený v obchode je banda vodičov na všeobecnej obrazovke (pozri obr.).

Je vhodné povedať, že vo vlnu záujmu «Super» -cabels (akustické, zvuk, atď.), Ich výrobcovia sú ponúkané a kábel scart, bez toho, ako tvrdia, žebyujúce ch. Externe je veľmi efektívny — hrubý brilantný postroj zo samostatných tienených zvukových видео káblov, kovových alebo metalizovaných (ako na obrázku) konektory, pozlátené kontakty.Jeho náklady začínajú 15-20 dolárov, ale je nepravdepodobné, že by očakávať výrazný návrat z takéhoto kábla, pretože konektor во vašom videorekordéri alebo televízore zostáva.

Mimochodom, IEC933-1 Standard poskytuje štyri typy káblov: Typ U je univerzálny, poskytuje všetky pripojenia, v — bez zvukových signal, c — bez RGB signálov a — bez video signal a RGB.

Ke už hovoríme o signáloch prenášaných cez SCART, sm neuviedli S-video, čo prestavuje dva signály — farebný signál a signál jasu.С того момента, как это сделано, вы можете использовать его в SCART. Pre signál jasu prišiel kanál «видео» и pre farebný signal som musel obetovať RGB, alebo skôr «červený» kanál (pozri schému). Подобна может быть реализована только в этих телевизионных каналах, где используется два Scarty: Zdroj RGB может быть применен, когда другие в том, что приложения………………………………………… Ale takmer vždy spolu s touto metódou pripojenia sa používa konektor mini-DIN.

Ako žiť?

Najmä ak má len jeden stroj Scart v Dome, a druhý (iní) nie.Riešenie je staré ako svetový Adaptor Алебо Кабель Адаптер. Прямо с коннекторами SCART с коннекторами RCA и S-Video. Входные, эти входные кабели «ТЮЛЬПАН-ТЮЛЬПАН» алебо S-VIDEO-S-VIDEO. Adaptéry sú jednoduché a obojsmerné, mono alebo stereo, sppínačmi a bez nich. Absorbujú kábla Adaptor ešte viac. Наиболее важные — SCART-RCA (алебо «Скарт» -tülpan). Medzi nimi sú aj jedno a obojsmerné, стерео, моно. S voliteľnými spínacími konektormi. В приеме, е е потребн е припоий два на одно за дение, можно использовать SCART-разветвитель до двоч алебо т ч меров………………………………………. ..

Nájsť na predaj Teraz môžete takmer ubovoľný adapterér alebo kábel. Другие фирмы (Sony, JVC, at.) Dokonca их предварительные комплектные с видеокамерами. Pre tých, ktorí nevyhovujú alebo nedostupnú ponúkne skúma, dávame tabuľku kontaktných úloh v SCART, tiež dávajú rozdelenie univerzálneho «plného» kábla (typu U) a «skráten». Venujte pozornosť «Cross-CrossUp» -на, е на обойсмерне.

Ako vyplýva, z toho, čo bolo povedané, dobre známe nepríjemnosti SCART sú stále kompenzované jeho hlavnou výhodou — všestrannosť. Je však možné implementationova všetky svoje schopnosti len vtedy, ak obe pripojené zariadenia majú takýto konektor.При выборе телепередачи видео выбрано в один прекрасный день, после чего объявлено, что существует SCART, возможно.

Недоступное преквапение, запрограммировано на тележке, учтено, есть видеорекордер Thomson 6890 (не было моделей) воспроизводить изображение на телевизионной образке (!) Сез кан. K úveru spoločnosti, zahrnuté «plné» SCART. Použite akúkoľvek príležitosť na zlepšenie kvality obrazu. В идеальном приложении к каналу RGB, он был реализован на съемном телевизоре, а также в другом видеорекордере с таким сигнальным сигналом.Ale DVD môže!

Pokiaľ ide o vyhliadky, SCART je celkom schopný vydržať mnoho alších rokov. Sľub je rovnaké dve «digitálne ihly». A len Pokrok Jeho Veličenstva Je známe, ktoré tímy sa objavia v blízkej budúcnosti a to, čo budú riadiť.

Доплнок1

Недоступно, без предварительного просмотра DVD прерывает просмотр 29-32-дюймового телевизора, в который можно включить видеосигнал Scart Component (YPBPR / YCBCR), который используется, чтобы включить эту функцию, чтобы включить звуковой сигнал SC. официальные документы SCART не доступны, если есть информация о том.Отправить на добавление к телевизору с помощью адаптера SCART-> 3 RCA.

Доплнок2.

Укажите наши эксперименты с Loewe 8772 (рекомендованная розничная цена 1800 долларов США) и за Pioneer 757ai (рекомендованная розничная цена 900 долларов США), при покупке на Supra AV3, AV5 (рекомендованная производителем розничная цена 150 долларов США), оцените доступность сигнала с RGB и тестовыми тестами. DVD с высоким качеством диска — фильмы на указании ако ровнаке.

Koncom 80-тыч роков дошло в наш крайний язык видео. Фильмы, художественные программы и доказательство эротических фильмов, названных на магнетицкой паске, налиате до ЗССР.Dostupnosť dokonca nedávno zakázaných okuliarov opitý, čo spôsobuje nejasné nádeje na skutočnosť, že čoskoro budeme «ako v zahraničí». Tento spoločenský fenomén však mal aj druhú stranu — technické.

Видео, видео …

По прве, все видео выбывание боло веľми драе. Никто несподобил преквапение ознамены в новичках с набросками на змену области края алебо доконца мэстности в комунальной местности к заяденю Linked VHS. A ak bol VCR len drahý vec, potom náklady na zahraničnú televíziu jednoduho porazili všetky представитené záznamy a bol v priamom rozpore so zdravým rozumom.Na konci osemdesiatych rokov by japonský prijímač multisystémov mohol stáť niekoľko tisíc «drevených», napriek tomu, že plat tristo rubľov bol považovaný za pomerne slušný pre špecialistu.

Это видео на домашнем телевидении

Сказанное маджителия японское алебо южного корейского зазраку čoskoro dospeli k záveru, že naše naše televíz preoužnés môranžý. Väčšina sovietskych zariadení, moderná na toto obdobie už mala všetky potrebné zariadenia na pripojenie video zariadenia, menovite: vstavaný dekodér kabína a konektor sBant na zadnom veku.S diakovým ovládaním tiež dokončili alebo mali možnosť jednoduchej inštalácie arebných dosiek, riadiacich modulov a fotodetektorov infračerveného signalálu. Okamžite došlo k nedostatku vhodných spojovacích káblov, ktoré boli vypálené početné družstvá a súkromné ​​\ u200bpodniky.

Najjednoduchšie rozbitie

Rozdelenie samotného konektora SCART je jednoduché, najmä preto, že prvé milenci videa pojjednoduchšie funkcie. Tí, ktorí práve chceli sledovať už zaznamenané programy zemina (doska obklopujúca celý konektor).To isté platí pre tých, ktorí si kúpili hráča — zariadenie relatívne lacnejšie v porovnaní s «kompletnou vilovou vilovou». Боло potrebné použiť сек 75-омный frekvenčnou odolnosťou, эля против praxi, vzhľadom на MALU dĺžku, Tento Stav, mnohí výrobcovia zanedbávali, Najma Прету, že kvalita záznamu väčšiny kaziet, ktorá от бола potrebná, A zrozumiteľnosť Vlastnosti advokáta naposledy ovplyvnili naposledy.

Aby bolo možné poskytnú možnosť nahrávať na zariadení z externého zdroja s nízkym frekvenciou (iný videorekordér alebo televízor) в режиме «AUDOMONO», bolo potrebnéspozdvo., 3. (звук) а 19. (видео) Контакты.

Tieto nepríjemné 20 контактов в «Zem»

Spojovacia šnúra bola spravidla kábel, na jednej strane, z ktorej bol na druhejbo strane konektor SCART, на другом конце пути pre konkrétny tvar tulipánov). В том случае, если вам нужно больше приспособлений, вы можете использовать электроплановые приложения для видеомонитора (ТВ). Владельцы видео выбирают больше, чем было сказано, раскрыты империалистов за недостаток денег на универзальной нормализации, проверено, более 21 контактов перед таким, как это было установлено, было вчерашним днем.

Iba televízni špecialisti, предварительно ktorých systém konektora SCART nerobili «čínsky дипломированный», с помощью си mohli oceniť Cely prísľub takýto prístupu г francúzskej UNIE výrobcov elektroniky, на počesť, ktorý Dostal svoje Мено (Syndicat де konštrukcií D «APPACEULS, RADIORECETEVY ET TEPLOSTI — SCART.роков (бол vyvinutý v roku 1983) Digitálne vysielanie.

Dnes, málo udí osvietených v elektronike vie, že rôznorodosť farebného rozsahu na obrazovke je vytvorená iba tromi komponentmi: ervená mod, zelenáe. Самостоятельные их элементы на модуле CHROMA, устраняющие помехи в образовании ясных изображений. Táto funkcia poskytuje konektor SBAN, v ktorom sú 7., 11. a 15. kontakty navrhnuté tak, aby dodávali RGB signál a 5., 9. a 13. striedavým s nimi sú určené pre tienenie škrupín.

Теперь, когда все возможности, кто-то из подключенных SCART. Распиновка для предпочтения, это автоматический запуск и выпуск телевизора с таким сигналом (DVD с видеомагнитофоном), без охлады на то, кто установлен на выделение. Nezávisle zapne režim širokouhlého displeja.

Okrem toho majú tieto funkcie dva digitálne kontakty — 12. a 14., proroctvo pridelené francúzskymi inžinierov späť v roku 1983, keď takmer všetka spotrebná elektronika bola analogická.K dispozícii je konektor na pripojenie časovača, je pod desiate číslo.

Takže 20 контактов a jedno bežné (celkom 21) je, to nie je tak moc. Pre moderné zábavné video centrá sú dosť dosť, aj keď už nie je dosť na to, aby sa zapol Dolby Surround …

Правдеподобное объявление и однозначное рождение, которое может быть добавлено Scart. . Veľmi často nazývaný Peritel alebo Euroconnetctor alebo jednoducho euro vyšetrenie, ktorá je sama. Назовите SCART синдикат Constryrs D «APPACEULS, RADIORECEPTEERS ET APPTION в период 1978 года, когда вы можете решить проблемы с разными типами пользователей, которые могут быть изменены, чтобы получить доступ к исходным данным, которые были созданы.SCART в стандартной конфигурации в стандартной области. Приступ к реализации jednotného štandardu bol veľmi jednoduchý — zlúčenie všetkých už existujúcich typov rozhraní v jednom kábli. Ako to urobiť? Je to veľmi jednoduché Zapnite káblové kontakty zodpovedajúce každému typu rozhrania. Takto sa objavil tento dvadsaťjeden, ktorý zostáva relatedný pre tento deň.

Najdôležitejšou výhodou rozhrania SCART je jeho univerzálnosť, cez to môžete hrať a napísať signal, pripojiť sa k zdroju s RGB signálom (ktorý poskytuje jednu zrázek najvality).Чтобы все это произошло, необходимо передать сигнал SCART пред РФ сигналами в случае.

Okrem toho, okrem toho SCART tiež obsahuje možnosť vysielania digitálnych information, ktoré zabezpečili takmer neobmedzené použitie tejto zlúčeniny. Напечатано, что SCART может быть изменен / запрограммирован (TV, видеорекордер и т. Д.), Выбер пропорций образов в завесы от формы причинного сигнала и подобного.

Niektoré televízory (a nielen) nájdete v dvoch rozhraniach. Scart.. Чтобы узнать, есть такие компоненты, которые можно использовать / высвечивать SCART, совместимый сигнал со стандартным S-видео…………………………………………………………… В том случае, если вы подключили большую часть Scarta, прежде чем вывести сигнал S-Video, вы получите «видео» с предварительным сигналом S-video, который будет подключен к RGB Scarta и будет подключен к RGB Druhý konektor SCART.

Hlavnou nevýhodou rozhrania SCART je veľká strata na džke kábla. V ideálnom prípade každý z 20 scarta káblov vyžaduje samostatný opláchnutie, že v skutočnosti je pomerne zriedkavé a výrazne zvyšuje hrúbku kábla.Dôležitú úlohu zohrávajú tiež tieniace konektory. Okrem toho, hustota dát in porovnaní s modernými цифровыми rozhraniami, ako HDMI и DVI, odchádzajú, aby boli požadované.

Napriek тому са здрoй рoжрaния SCART ešte nevyčerpaný, najmä vaka multitifunkčnosti and možnosti vysielania digitálneho obsahu.

VGA-RCA: описание и назначение

Переходный кабель VGA-RCA используется для подключения аудио- и видеоустройств. Например, вы можете использовать его для подключения DVD-плеера, спутникового тюнера с аналоговым компонентным видеовыходом, к мультимедийному проектору с компонентным видеовходом.Нередко перед пользователями бытовой техники стоит выбор: купить переходник VGA-RCA (или удлинитель) или сделать его самостоятельно. Это связано с тем, что стоимость длинных оригинальных кабелей от ведущих производителей достаточно высока. И деньги, и трудозатраты на ручное изготовление такого устройства совсем небольшие. В этой статье мы рассмотрим, что такое переходник VGA-RCA, а также его распиновку. Благодаря этой информации вы можете изготовить кабель самостоятельно.

Описание и распиновка

Для предмета нашего разговора рекомендуется использовать (в качестве проводника) компьютерный кабель типа витая пара CAT5 (лучше экранированный), так как он способен передавать видео сигналы без потери качества на расстояние до 50 метров.Адаптер VGA-RCA содержит три разъема типа «тюльпан» типа RCA («папа» или «мама», в зависимости от назначения) и разъем D-Sub (15-контактный).

Распиновка разъема D-Sub для этого адаптера:

• первый сигнальный красный;
• второй — сигнальный зеленый;
• третий — сигнальный синий;
• шестой — земля красных;
• седьмой — земля зелени;
• восьмой — земля синего;
• 4, 5, 9, 10, 11, 12, 13, 14, 15 контактов не используются.

Таким образом, для адаптера VGA-3 RCA требуется всего шесть контактов. Если вы используете витую пару, то возьмите цветные провода, чтобы открутить каждый «тюльпан». Для большей жесткости концы, к которым припаиваются разъемы RCA, рекомендуется обжать термоусадочной трубкой. Вот собственно и все описание. Полученный в результате адаптер RCA-VGA подает компонентный видеосигнал на вход VGA.

Приложение

Очень часто адаптер VGA-RCA используется для подачи компонентного видеосигнала на монитор компьютера.Однако этого делать нельзя, переходник работать не будет. Это связано с тем, что компьютерный монитор принимает не сигналы цветоразностных компонентов, выводимых DVD-плеером, а компонент RGB. Для обеспечения работоспособности такого подключения требуется использование специального транскодера.

Заключение

Описанный способ изготовления адаптера может быть применим и для других аналогичных продуктов: 3 x RCA — 3 x RCA, удлинитель VGA to VGA и т. Д. Например, вы можете сделать переходник как для кабеля S-Video, так и для это «скарт», самое главное использовать правильную распиновку этих разъемов. Использование витой пары делает такие адаптеры и расширения очень дешевыми в производстве. Если вам нужен короткий адаптер, вы можете использовать неэкранированный кабель, это еще больше снизит ваши расходы. А если нужен удлинитель от 10 метров и более, лучше брать витую пару с медным экраном. Это обеспечит высокое качество передаваемого компонентного видеосигнала. На этом элементе лучше не экономить, потому что фильм никому не понравится, при этом на экране будет «снег» или полосы, искажающие картинку.Лучше один раз сделать добро, чем переделывать и устранять недостатки.

типов разъемов. Оптовый интернет-магазин китайских товаров

Всем снова привет)

Речь пойдет снова о приставке PSOne.
В прошлый раз рассказывал про привод для этой консоли.
Что ж, если у нас есть рабочая приставка, нам нужно, чтобы на телевизоре была красивая картинка.
Нашел для нее настоящий SCART RGB кабель.
О нем и других телеграммах и поговорим.
UPD: кстати, этот кабель не только дает хорошую картинку, с ним работает еще одна функция)))

Хотел как-то лучше картинку на ТВ с приставки получить.
Приставка была подключена через композитный аудио-видео кабель. И если на старом телевизоре выглядело нормально, то на новом было не очень — картинка размытая и дрожит, цвета не очень сочные.

Очень часто попадалась такая кабельная, компонентная видео.

Но перед покупкой решил почитать на форумах что и как.И не зря. Консоли
Playstation 1 не поддерживают компонентное видео. Этот кабель предназначен только для PS2.
Для PS1 доступны следующие варианты:
— композитный аудио / видео кабель (худший случай)
—
— SCART RGB кабель (считается лучшим вариантом для PS1)

S-Video пришлось отказаться, потому что в моем ТЕЛЕВИЗОР. Подключиться можно только через, но неизвестно, какой будет выход этого адаптера, он может передавать только композитный сигнал.

SCART RGB все не нашел, попадались конечно, но с очень дорогой доставкой, не из Китая.
И да, не все кабели SCART для Playstation передают сигналы RGB, большинство передают только композитное видео и аудио. Вы должны внимательно прочитать описание товара.
И вот наконец мне достался нужный кабель с доставкой из Китая.
Продавец выдал трек-номер.

А вот и сам кабель.

Кабель не очень мягкий. На кабеле надписей нет. Нет никаких ферритовых фильтров.
Подключил без вставки диска и запустил приставку.
Если при подключении композитного кабеля приходилось переключаться на композитное видео вручную, то телевизор сам переключается на вход SCART через кабель SCART, как только приставка включается.
Увидел разницу уже на экране загрузки.

Нет, не дрожала рука, камера стояла на штативе, на картинке слева размытое изображение с композитного кабеля.
Особенно возмутила рябь, которая была хорошо видна вокруг текста.
Еще фото.
Composite:

RGB:

Хорошо видно, что цвета стали немного ярче, картинка четче.

Ну вот и все, всем спасибо за внимание, всем удачи, всем пока

Синий, зеленый и красный. Остальные получаются путем смешивания этих трех основных. Этот принцип называется RGB. Видеокамеры генерируют изображение в этом формате, а затем этот сигнал воспроизводится на телевизоре или мониторе компьютера.Варьируя интенсивность трех основных цветов, вы можете создать любой оттенок спектра, и в результате на экране появятся естественные изображения.

Что такое пропускная способность?

Возникает вопрос: «В каком виде должен передаваться видеосигнал?» Для этого вы можете использовать напрямую формат rGB, однако он занимает слишком широкую полосу частот. Поэтому чаще всего такой сигнал преобразуется в компактный формат, который может передаваться по компонентному кабелю. Этот формат построен из трех сигналов.Первый называется импульсом яркости, кроме того, он способен нести черно-белую информацию, содержащуюся в исходном RGB. Второй и третий сигналы называются цветоразностными сигналами. Они определяют долю красного в общей яркости. Математически цветоразностные импульсы являются производными сигнала RGB. Компонентный кабель не передает зеленый цвет в общей яркости. Он рассчитывается по значениям остальных сигналов, потому что известны значения яркости синего и красного цветов.Следовательно, остаток зеленый. При передаче видеосигналов компонентный кабель сжимает полосу пропускания на одну треть от исходной.

Где используется формат передачи компонентного видео?

Эта кодировка используется при передаче изображения, известная как стандарт DVD. Практически все DVD-плееры имеют видеовыход, который подключается к 3-проводному компонентному кабелю для получения четких, насыщенных цветов и четких изображений. Чаще всего такие плееры имеют несколько видеовыходов разного типа.Однако использование таких интерфейсов приведет к сжатию высококачественного компонентного видео и передаче на монитор худшего стандарта (например, композитного). Поэтому, если ваш плеер и телевизор могут работать в режиме компонентного видео, то лучше использовать именно этот стандарт. Обычно такой шнур состоит из трех разъемов RCA, которые обозначены красным, зеленым и синим (Y, B-Y, R-Y). Если телевизор и монитор имеют одинаковые типы разъемов, то важно соблюдать цветовую кодировку… Чаще всего компонентный сигнал принимающие устройства принимают через порт VGA. Этот интерфейс оснащен 15-контактным разъемом D-sub.

Этот шнур доступен у всех производителей.

Компонентный кабель PS2 / PS3

Этот кабель используется для подключения систем PlayStation2 и PlayStation3 к телевизору. PS3- и PS2-компонентный кабель поддерживает вывод картинок, разрешение которых составляет 576 р при подключении устройства PlayStation2. А при подключении системы PlayStation3 разрешение выше — до 1080 р.Этот компонентный кабель совместим с большинством телевизоров, которые поддерживают входной разъем этого стандарта … Кроме того, упомянутый шнур имеет два разъема для прямого подключения к аудиоусилителю. Компонентный кабель считается одним из лучших интерфейсов для подключения игровой системы к телевизору и уступает только стандарту HDMI.

Переключение видеочасти комплекса

Продолжаем разговор. В этой статье основное внимание будет уделено переключению видеосигналов между источниками и устройствами отображения.Также будут рассмотрены виды передачи видеосигнала и, конечно же, проблема изготовления самодельного кабеля.

Кабели

Фактически, независимо от типа аналогового видеосигнала (композитный, S-Video, RGB, компонентный), конструктивным проводником является коаксиальный кабель с характеристическим сопротивлением 75 Ом. В зависимости от типа видеосигнала такой кабель может быть как одним, так и несколькими, которые используются для передачи сигнала.

Тем не менее, существует огромное количество вариаций в практической реализации этой конструкции.Центральный проводник может представлять собой толстую одиночную жилу из меди, может состоять из множества тонких медных или покрытых серебром медных жил и т. Д. Экран может быть одинарным, двойным и даже тройным, он может состоять из проволоки или из проволоки в сочетании с фольгой или фольгированным пластиком. Сам кабель может быть довольно внушительным и толстым, а может быть довольно тонким и невзрачным. В общем, вариантов много. И самое интересное, что однозначно сказать, какая конструкция обеспечивает гарантированно высокое качество изображения при передаче аналогового видеосигнала, довольно сложно — у каждого производителя свои методики и запатентованные технологии.Некоторым удается сделать отличные кабели, состоящие только из многожильного медного проводника и одного медного экрана. А кто-то делает сверхсложный кабель из дорогих материалов, а качество изображения не оправдывает ожиданий, учитывая немалую стоимость такого кабеля. То есть при выборе кабеля исключать «имиджевый фактор» слепо доверять фразе «дорого — значит качественно» ни в коем случае не стоит. Однако не все так страшно, так как большинство известных «кабельных строителей» до сих пор имеют заслуженную репутацию добросовестного производителя, а это значит, что если вы покупаете кабель у известного хорошо зарекомендовавшего себя производителя, ну и в производстве кабелей, вы вряд ли ошибетесь.По крайней мере, это лучше, чем покупать кабель неизвестного производителя, который, по словам продавца на рынке, «намного круче, чем все эти модные бренды».

Можете ли вы привести хотя бы несколько примеров проверенных производителей видеокабелей?

Supra, Wire World, Прямой провод, Canare, Кабель монитора, QED, Ixos, Liberty. Конечно, это не список, а названные бренды. Вспомнил, как вы понимаете, не все …

Типы и способы передачи аналогового видеосигнала

Composite

Поскольку относительно недорогое видеооборудование и телевизоры бюджетного класса являются наиболее распространенными среди населения, наиболее популярным среди населения является метод передачи видеосигнала, при котором все его компоненты передаются в смешанном виде по одному коаксиальному кабелю. .Этот видеосигнал называется «композитным» видеосигналом. И если в эпоху засилья кассет VHS такой способ передачи видеосигнала можно было считать вполне приемлемым по качеству, так как сама кассета VHS (в сравнении с DVD, например) не может похвастаться качественным четким изображением, то с приходом в массы недорогих DVD-плееров, если композитный видеосигнал не был обречен на смерть, то, по крайней мере, он стал уходить на самые окраины даже в классе бюджетной техники (в дорогих бытовая видео техника давно).Сейчас только VHS-плееры / магнитофоны имеют композитный видеовыход (на самом деле, кроме композитного, другого низкочастотного видеовыхода у них не было и не будет) и караоке-приставки. Подавляющее большинство других устройств, таких как DVD-плееры, современные видеокамеры, спутниковые ресиверы и т. Д., Уже имеют гораздо лучшие видеовыходы, где компоненты видеосигнала передаются отдельно друг от друга. Хотя в большинстве современных устройств композитный видеовыход все еще присутствует, чтобы не лишать пользователя возможности подключать устройство к «менее продвинутым» устройствам отображения.Например, многие современные телевизоры с небольшими диагоналями экрана (14 ″ -21 ″), не говоря уже о ранее выпущенных моделях, по-прежнему имеют только композитный видеовход.

Обычно вывод и ввод композитного видеосигнала выполнен в виде желтого RCA-разъема (на фото разъем находится в левом нижнем углу), либо его можно передавать через универсальный.

Кабель, используемый для передачи композитного видеосигнала, представляет собой 1 коаксиальный кабель с разъемами RCA («тюльпан») на концах.

S-Video

Этот тип видеосигнала обеспечивает раздельную передачу сигнала яркости (Y) и двух комбинированных сигналов цветности (C) через независимые кабели. Стандартным для этого типа подключения является круглый 4-х контактный разъем. Передача S-Video может быть организована через Scart

По сравнению с композитным видео, соединение S-Video обеспечивает некоторый выигрыш в четкости и стабильности изображения, в меньшей степени в воспроизведении цвета.Однако эти улучшения будут заметны только при использовании высококачественного источника (DVD-проигрыватель, высококачественный спутниковый ресивер и т. Д.) Вместе с экраном с достаточно большой диагональю (25 дюймов и более). При диагонали экрана телевизора 21 дюйм (или меньше) разница между композитным видео и S-Video может быть не столь очевидна, поскольку многое зависит от качества самого телевизора.

Компонент

Или другое название — цветоразличие (Y «PbPr или по-другому YUV, YIQ).Для передачи компонентов используются три независимых коаксиальных кабеля, где сигналы передаются по одному кабелю (Y) в соотношении 0,299R + 0,5876G + 0,114 В, другой (Pr) — красный минус яркость (RY), а третий (Br) — синий минус яркость (BY). Разъемы на концах кабеля обычно RCA или BNC.

Так обычно выглядит компонентный видеовыход DVD-плеера.

Качество картинки при подключении через компонент радикально (в лучшую сторону) отличается от S-Video и тем более от композитного.Здесь улучшения видны сразу: картинка четче и стабильнее при точной цветопередаче. Преимущества компонентного подключения будут особенно очевидны при использовании качественных видеоисточников и больших экранов (телевизоры 29 «-36», хорошие плазменные панели, проекторы с большим экраном).

RGB

В этом случае используется раздельная передача трех основных цветов и сигнала синхронизации. Если быть точным, этот тип видеосигнала называется RGBS (красный, зеленый, синий, синхронный).Передача информации происходит по независимым кабелям. Это может быть 3 или 4 отдельных коаксиальных кабеля (в случае 3 кабелей сигнал синхронизации идет с зеленым) с разъемами RCA или BNC, либо через них может передаваться RGBS.

Существует также еще более сложный вариант RGB, в котором для передачи сигналов используется 5 кабелей вместо 3 или 4, поскольку сигналы горизонтальной и вертикальной синхронизации передаются отдельно друг от друга. Эта разновидность называется RGBHV (Red, Green, Blue, H-Sync, V-Sync).Уже невозможно найти RGBHV в кабеле Scart, так как для такого видеосигнала обычно используются отдельные коаксиальные кабели с разъемами RCA или BNC, либо один кабель VGA (на одной стороне которого также могут быть разъемы BNC (на фото )).

Кстати, именно RGBHV используется для передачи сигнала с системного блока видеокарты вашего компьютера на аналоговый монитор — посмотрите, насколько чистое, четкое и стабильное изображение.

Часто задаваемые вопросы:

Как можно организовать описанные выше стандарты передачи аналогового видео с точки зрения качества изображения?

По возрастанию:

• композитный (композитный видео)
• S-Video
• компонентный (компонентный видео)
• RGBHV

  Но это если абстрагироваться от практической реализации.Хотя, конечно, компонентный или RGB в любом раскладе лучше, чем S-Video или тем более композитный. Но между компонентом и RGBS (Scart) разница в качестве изображения часто незначительна. Часто компонентное подключение оказывается даже более оптимальным, поскольку, как уже было сказано, RGBS обычно реализуется через Scart, качество проводников которого может уступать отдельным коаксиалам, используемым в компонентном кабеле. К тому же Scart не очень длинный, и это часто требуется, например, при установке проектора на потолок или установке шкафа с оборудованием вдали от плазменной панели или телевизора.Наконец, многие плазменные экраны и проекторы Scart просто не оборудованы.

  И RGBS через Scart станет отличным решением в случае подключения, скажем, DVD плеера к близко расположенному телевизору с большим экраном или плазменной панелью (многие современные плазменные панели прекрасно «понимают» не только RGBHV, но и RGBS — для этого потребуется специальный кабель Scart — 4 BNC или Scart — 4 RCA).

  То есть оба варианта (компонентное видео и RGBS) обеспечивают очень высокое качество изображения, просто каждый вариант удобен для определенных случаев (в зависимости от условий установки оборудования и коммутационных возможностей оборудования).Но если вас беспокоит подключение высококлассного проектора к высококлассному DVD-плееру, и для улучшения качества изображения вы также планируете использовать масштабатор, то вам следует обратить внимание на RGBHV или даже использовать цифровое соединение (SDI или DVI). ) источник для устройства обработки и отображения.


  Есть ли преобразователи RGB в компонентном видео или наоборот?

  Да, есть. Однако цена таких устройств очень высока, поэтому проще сразу выбрать источник (DVD-плеер, спутниковый ресивер и т. Д.) и устройства отображения (телевизор, плазменная панель, проектор), чтобы подключать их напрямую, без каких-либо преобразователей.


  Существуют ли преобразователи S-Video в композитный видеосигнал или наоборот?


  В случае преобразования композитного сигнала в S-Video вы решаете только проблему совместимости коммутируемых устройств — качество изображения от такого преобразования не улучшится. Часто эти преобразователи встраиваются в видеомагнитофоны S-VHS или AV-ресиверы высокого класса.Также есть какие-то устройства.

  При преобразовании S-Video в композитный сигнал заметно теряется качество картинки. Однако для маленьких экранов (14 ″ -21 ″ по диагонали) эта проблема практически не актуальна. Сделать такой конвертер можно самостоятельно за несколько минут:

  Чем кабель S-VHS отличается от кабеля S-Video?

  S-VHS — это не кабель, а формат видеозаписи. У кабеля одно название — S-Video, хотя, к сожалению, продавцы во многих магазинах почему-то называют его S-VHS, что лишь указывает на их некомпетентность.


  Указывает ли наличие Scart на телевизоре или источнике на наличие RGB в этом Scart?

  Нет. Дело в том, что по Scart можно передавать как композитное видео, так и RGBS и S-Video. Плюс звуковые и служебные команды. Следовательно, вовсе не обязательно, чтобы RGB присутствовал на выходе Scart-out устройства или Scart-in телевизора. Узнать это несложно: посмотрите инструкцию к устройству. Или провести визуальный осмотр задней панели устройства: часто над разъемом Scart пишут «Scart (RGB)».Однако не всегда пишут, но в инструкции есть эта информация.
  Более подробную информацию о разъеме Scart можно получить по адресу. Однако могу вас успокоить: практически все современные телевизоры с большими диагоналями, если они оснащены разъемами Scart, то один-два из них точно будут RGB. Что касается DVD-плееров, то почти все современные модели со Scart’ом позволяют выводить через него и RGB. Но лучше проверьте, на всякий случай …

  У меня на телевизоре только один Scart с RGB — кому надо Даю на: DVD проигрыватель или спутниковый ресивер DVB (например НТВ +)?

  Если изображение со спутникового ресивера не в формате HDTV (телевидение высокой четкости), то лучше подключить DVD-плеер через RGB, а спутниковый ресивер через S-Video.Караоке и VHS-видеомангитофон — конечно по композиции.

  Вредно ли переключение видеосигнала через AV-ресивер для качества изображения?

  Коммутаторы большинства современных AV-ресиверов известных производителей не вносят видимых помех в видеосигнал. Более того, в большинстве случаев источник видеосигнала самого высокого качества (для подавляющего большинства людей это DVD-проигрыватель) обычно подключается к телевизору (плазменная панель, проектор) напрямую.Часто через AV-ресивер подключаются только композитные видеосигналы и сигналы S-Video.

  Какой кабель S-Video купить?

  Если вам нужен кабель для подключения видеомагнитофона S-VHS или относительно недорогого спутникового ресивера (скажем, НТВ +) к телевизору с диагональю экрана до 29 ″, то смело можете ограничиться недорогим кабелем. за 10-15 $ (для готового кабеля длиной 0,7-1,5 метра). Если у вас есть качественный телевизор с большим экраном, к которому вы хотите подключить, скажем, DVD-плеер (учитывая, что в вашем случае нет ни RGB, ни компонентных подключений), то вам стоит обратить внимание на более качественные кабели за 25 долларов. — 40.Также качество кабеля имеет большое значение, если вам нужен кабель S-Video длиной более 4-5 метров.

  Какой кабель Scart для DVD-плеера RGB купить?

  Для подключения к телевизору 21-25 дюймов достаточно любого недорогого кабеля за 15-20 долларов (Hama, Monitor Cable, Bandrige и т. Д.). Если у вас есть приличный телевизор с диагональю 29 ″ -36 ″, то лучше покупать кабель не ниже класса Profigold PGV-78x. Такой кабель обойдется в 35-50 долларов. Для больших плазменных телевизоров обратите внимание на серьезные кабели от Supra, QED (на картинке в описании RGB в середине статьи), топовые модели от Monitor cable и так далее.Такой кабель обойдется в 50-100 долларов.

  Какой компонентный кабель взять?

  Для подключения проектора к DVD-плееру лучше использовать качественный компонентный кабель, который будет стоить 100-150 долларов (для образца 2-3 метра). Для подключения DVD-плеера к проекционному или обычному телевизору любой диагонали вполне достаточно, чтобы купить компонентный кабель за 30-50 долларов (образец 2-3 метра). Хотя самым оптимальным решением будет изготовить кабель самостоятельно, либо настроить такой кабель в любом крупном магазине профессиональной техники… Такой компонентный кабель (длиной 2-3 метра) с разъемами будет стоить 30-60 долларов. Я уже описывал преимущества покупки профессиональных кабелей, но повторюсь: покупая кабель от известного бренда, вы платите не только за товар, но и за рекламу в глянцевых журналах, красивую упаковку и, конечно же, громкое имя производителя. В случае компонентных кабелей проблема излишней переплаты денег особенно актуальна, ведь зачастую даже очень дешевый компонентный кабель, состоящий из 3-х одинаковых кусков хорошего антенного кабеля и 6-ти разъемов (общая стоимость кабеля будет не более 10 долларов) покажет не хуже, чем фирменный кабель за 50 долларов.Если, конечно, речь идет о недорогих LCD-проекторах, плазменных панелях начального уровня, проекционных или ЭЛТ-телевизорах. На качественных плазменных экранах или high-end проекторах с большим экраном этот «трюк» с кабелем не сработает.

  Как самому сделать качественный компонентный кабель?

  Вам необходимо приобрести качественный коаксиальный видеокабель (2-4 доллара за метр) и 6 разъемов нужного типа (RCA или BNC) в магазине профессиональной техники. Однако ситуация такова, что практически все современные разъемы RCA или BNC для профессионального оборудования не предназначены для пайки, а подключаются к кабелю путем обжима специальным инструментом.Большинство магазинов профессионального оборудования предоставляют услуги обжима разъемов — обычно около 1 доллара за разъем. А поскольку изготовление компонентного кабеля подразумевает разрезание кабеля на 3 равных части и установку разъемов, то учтите, что за работы по изготовлению компонентного кабеля с вас возьмут всего 6 долларов, ну или чуть больше — это зависит от компании. Сами обжимные разъемы стоят 3-5 долларов за штуку (это качественные металлические разъемы с характеристическим сопротивлением 75 Ом).Учтите: даже если вам понадобится компонентный кабель длиной 3 метра вместе с работой и разъемами, он будет стоить порядка 50-60 долларов. И такой кабель, поверьте, вполне может «посоревноваться» с покупным фирменным компонентным кабелем за пару сотен долларов по качеству картинки. Я не шучу. Кстати, в серьезных инсталляциях домашнего кинотеатра на основе хороших проекторов обычно используется качественный профессиональный видеокабель, а не «свернутый» Hi-End видеокабель в коробке из красного дерева. Из наиболее известных компаний, производящих профессиональные видеокабели, можно назвать, например, японскую.Ни в коем случае не хочу обидеть других уважаемых производителей качественных профессиональных кабелей тем, что привожу описание самодельных кабелей на примере продукции Canare. Так уж вышло, что я часто использовал Canare и в инсталляциях, и дома — мне не в чем винить эти кабели. Итак, для изготовления компонентного разъема можно использовать кабели класса Canare или даже. Кстати, такие кабели позволяют использовать длины даже в несколько десятков метров без видимых потерь в качестве изображения.

  Могу ли я сделать кабель S-Video самостоятельно?

  Схема такая же: покупка качественного профессионального кабеля (помните, нужно два коаксиала) и пары разъемов S-Video. Распиновку кабеля можно найти в середине статьи. Но будьте готовы: паять разъемы S-Video довольно неудобно. Кабель лучше брать относительно тонкий, иначе припаять его к контактам разъема будет очень сложно.

  Честно говоря, создание S-Video своими силами имеет больше недостатков, чем преимуществ, учитывая относительно низкое качество видеосигнала S-Video, сложность пайки и невысокую стоимость многих кабелей S-Video, качество которых вполне достаточно для переключения спутникового ресивера или S-VHS видеорегистратора.


  Могу ли я сделать Scart самостоятельно?

  Если у вас много терпения, то да. Зачем терпение? , вам нужно припаять 21 контакт с каждой стороны. Это просто необходимо? Нет необходимости. Что нужно домашнему кинотеатру от Scart? Правильно, передача видео, часто только RGBS и композитный (звук по-прежнему проходит через аудиосистему домашнего кинотеатра) — это гораздо меньше хлопот. Здесь нужно купить пару хороших разъемов Scart (3-10 долларов шт.) И кабель класса Canare V5-1.5С (на фото), который стоит несколько долларов за метр, но содержит внутри 5 полноценных тонких коаксиалов с характеристическим сопротивлением 75 Ом. Этот кабель обеспечит качественный сигнал и удобен для пайки.

  В итоге такой самодельный Scart за 30 долларов по качеству изображения в режиме S-Video или RGBS вполне может составить конкуренцию купленному Scart за 70-100 долларов.


  Какова максимальная длина для компонентного, RGB (если реализовано как 3-5 отдельных коаксиальных кабелей) или композитного кабеля?

  Поскольку во всех случаях используются отдельные коаксиальные кабели, можно говорить сразу обо всех трех типах подключения.Итак, если вы используете качественные коаксиальные кабели (в том числе профессиональные), то без видимого ухудшения изображения можно использовать длины 20-30 метров, а при желании и больше. На некачественных кабелях изображение может заметно ухудшиться уже при длине кабеля более 5 метров.


  Какова максимальная длина кабеля S-Video?

  Часто в относительно недорогих готовых S-Video кабелях используются не самые лучшие коаксиалы, которые хорошо себя ведут на малых длинах, но если вы хотите растянуть кабель более чем на 3-5 метров, то лучше купить высокий -качественный (то есть довольно дорогой) кабель S-Video, либо сделать его самостоятельно из профессионального видеокабеля (так будет дешевле и лучше) — в этом случае расстояние в десять-два метра больше не будет проблемой.

  Продолжение следует…

«Интернет-магазин Opt-in-China» — работает 24 часа в сутки и предлагает огромный выбор различных товаров, включая электронику, одежду, товары для дома, косметику и т. Д. Центры сбора и отправки расположены в Гонконге и Китай (Шанхай, Шэньчжэнь).

Почему вам следует выбрать нас:

• мы ориентируемся только на самые популярные товары;
• у нас есть прямые связи с несколькими заводами;
• отлаженная система контроля качества;
• постоянный контакт для отслеживания наличия на складе;
• всех складов практически рядом с предприятиями доставки.

Оптовые китайские товары?

Итак, вы попали в нужное место. В нашем интернет-магазине представлены китайские товары и электроника оптом, такие как мобильные телефоны, планшетные компьютеры, компьютерная электроника, часы, одежда и др. В розницу по оптовым ценам. Теперь нет необходимости искать в Интернете планшет, который также можно купить у нас.

Ищете интернет-магазин одежды из Китая? Мы можем вам в этом помочь. У нас большой каталог китайской одежды.
