Распиновка телефонного кабеля 4 жилы: Распиновка телефонного кабеля «4 жилы» | Полезные статьи

Содержание

Обжим телефонного кабеля «4 жилы» | Полезные статьи

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.

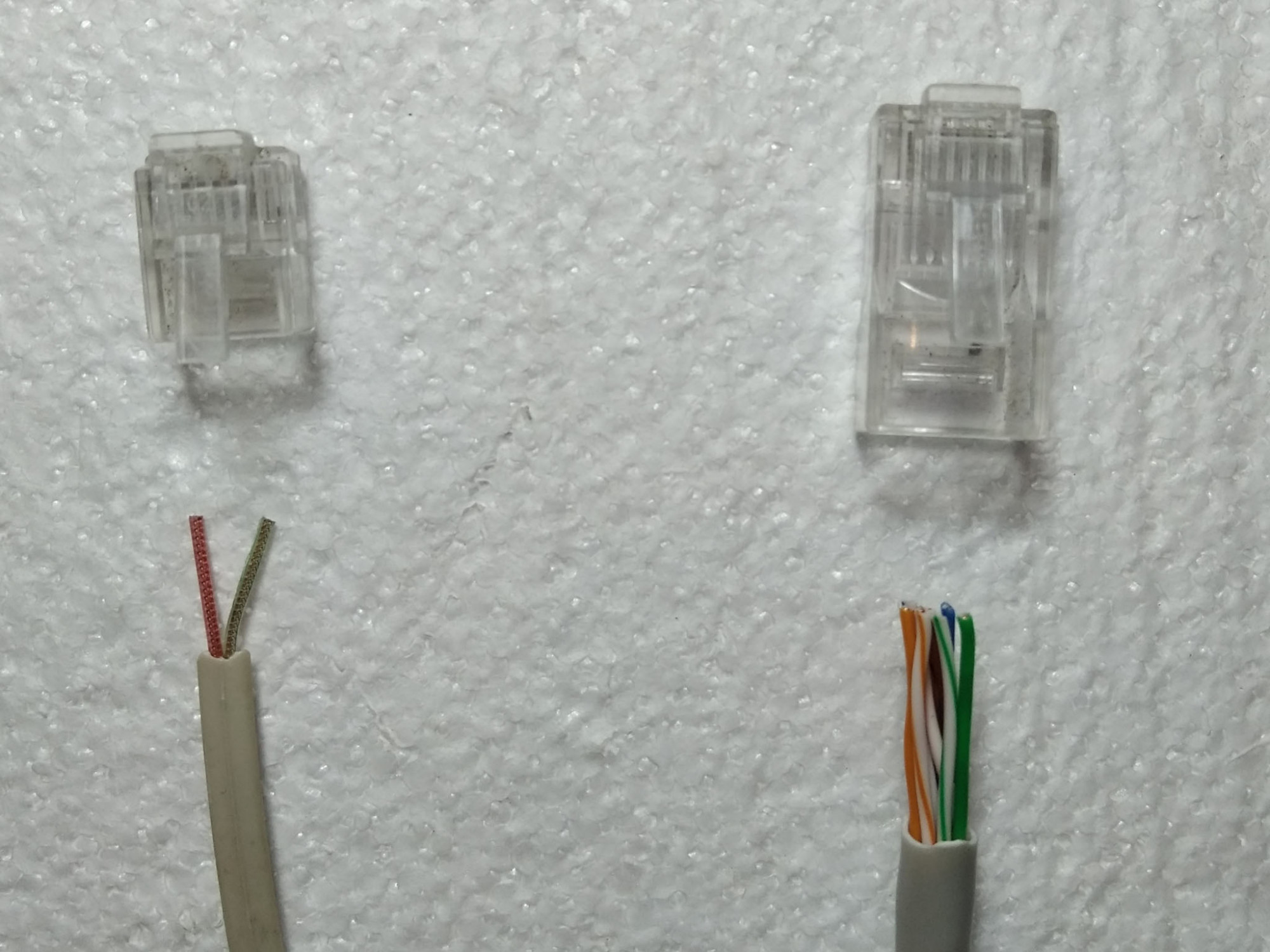

Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

•    Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты).
•    Зачистной инструмент (строительный либо канцелярский нож).
•    Коннекторы RJ-11/12/25.
•    Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера.

Действуйте в следующей последовательности:

•    Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут.
•    В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

Рис. 2

•    Воткните жилы до упора в коннектор. Важно, чтобы с лицевой стороны жилы дошли до конца каналов.
•    Вставьте коннектор в кримпер и зажмите его.

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

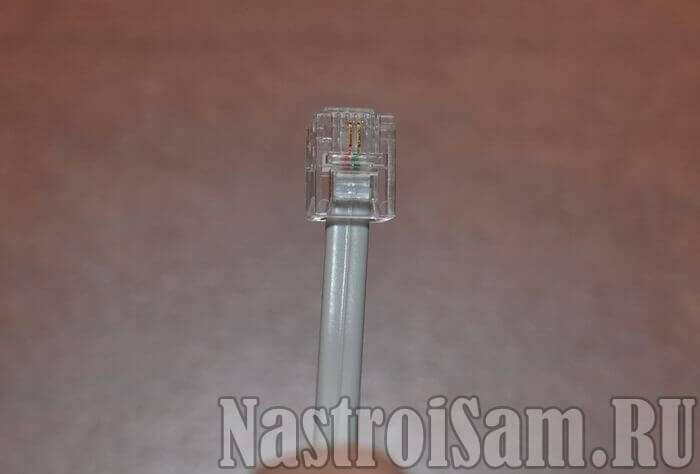

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

•    Отрежьте нужное количество кабеля и зачистите внешнюю оболочку.
•    Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора.
•    Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты.
•    Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей.

Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.

Компания «Кабель.РФ®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Обжим телефонного кабеля «4 жилы»

Проводная телефония характеризуется надежностью и хорошим качеством. Несмотря на развитие оптоволоконных линий использование медного многожильного кабеля все еще актуально. Для минимизации вероятности поломки нужен правильный монтаж. Специалисты компании «Вивателснаб» расскажут, как сделать надежное подключение телефонного кабеля, избежав распространенных ошибок.

Особенности цветовой маркировки

Во время работы важно правильно соединить проводники.

Для этого разработана цветовая маркировка кабеля, каждый проводник имеет определенный оттенок. Однако за время существования кабельной продукции цветовые стандарты менялись несколько раз. Поэтому важно ознакомиться с каждым вариантом.

Актуальные цветовые маркировки:

  • Современная. Положительный контакт – оранжево-белый, зелено-белый, сине-белый. Отрицательные контакты – оранжевый, синий, зеленый.
  • Старая. Плюс – зеленый, черный оранжевый. Минус – синий, желтый, красный.
  • Немецкая. Положительный – коричневый, зеленый, розовый. Отрицательный – белый, серый, желтый.

Возможно совместное использование проводов с различными маркировками. Важно при их соединении учесть полярность.

Инструменты и технология обжима

Сначала подбирают расходные материалы. Рекомендуется остановиться на стандартном проводе КСПВ. Для аналоговых телефонов применяется КСПВ 2х0. 4 (2 жилы). Подключение цифровых осуществляется с помощью КСПВ 4х0.4 (4 контакта). В аналогичном ШТЛп жилы многопроволочные, что затрудняет процесс монтажа. В качестве розетки выбор останавливают на стандартной модели R-11/12.

В двужильном проводе сигнал и питание подключаются к средним контактам. Четырехжильный подключается по прямой раскладке. Кросс-оверная схема, где провода в парах меняются местами, применяется за рубежом.

Набор инструмента:

  • канцелярский нож или его аналог для разрезания гипсокартона;
  • кримпер, с его помощью делается обжим соединения;
  • коннектор RJ-11 или аналогичный ему.

Для надежного соединения нужно сделать следующее:

  1. Ножом снять изоляцию. Для четырёхжильных зачищают 3 см, для двужильных – 1,5 см.
  2. Выровнять проводники в одной плоскости, подрезка до 1 см.
  3. Установить проводники в разъем RJ-11 до упора, контроль правильности раскладки по цветам.
  4. Установить вилку в обжимку, зафиксировать контакты.

Если соединение получилось недостаточно надежным, можно обжать его еще раз. По завершении проверяется работа телефонного аппарата, наличие связи.

Подключение без использования специального инструмента

Возможен обжим кабеля для телефона без использования специального инструмента. Вместо него нужна шлицевая отвертка. Сначала делается зачистка наружной оболочки (длина зависит от количества проводников). Затем контакты устанавливаются в RJ-11 до упора. Нужно обеспечить надежное соединение для нормального прохождения сигнала.

Дальнейшие шаги для подключения:

  1. С помощью шлица последовательно прижать контакты.
  2. Надавить на зажим и обжать до характерного щелчка.
  3. Проверить фиксацию.
  4. В случае необходимости повторить процедуру.

Недостаток метода – повышение вероятности поломки конвектора, отсутствие плотного прижима. Перед окончательной установкой обязательно проверяется наличие сигнала.

Самостоятельный монтаж или услуги профессионалов

Выполнение подобной работы не вызовет сложностей у людей с опытом. Однако элементарное несоблюдение правил безопасности и некачественные расходные материалы могут привести к печальным последствиям. И если в домашних условиях повторный монтаж и время, затраченное на него, не критично, то для обеспечения связи в офисе или на производстве ошибки напрямую отразятся на рабочем процессе.

Почему стоит воспользоваться услугами специалистов:

  • минимизация времени на установку одного соединения;
  • гарантированное качество;
  • хороший внешний вид;
  • не будет дополнительного расхода материалов и комплектующих для переделки.

выбор провода, монтаж и подключение

Современные средства связи постоянно совершенствуются, изобретаются новые технологии и приборы, но, несмотря на динамичное развитие сотовых аппаратов, «домашние» телефоны также пользуются популярностью. В данной статье рассмотрены вопросы, что такое телефонный провод на 4 жилы, его применение и способы установки, а также алгоритм обжатия концов и монтаж коннектора.

Телефонный кабель

Виды телефонных кабелей

Существует основная классификация проводов для стационарного телефона, которая основывается на количестве несущих жил внутри изделия:

  1. Одножильная система. В данном случае провод выполнен из скрученных в один стержень нескольких медных проволок, которые являются несущей конструкцией;
  2. Двухжильный проводник. В отличие от первой категории, здесь в одном кабеле имеется две пары скрученного в жилы провода из меди;
  3. Провод с четырьмя витыми парами. Наиболее распространённый из всех перечисленных магистралей, чаще всего используется в качестве разводных сетей внутри многоквартирных домов для индивидуального подключения каждой из квартир.

Существует также подразделение телефонного кабеля по сферам применения. В первую очередь, это проводники, с помощью которых осуществляется строительство магистралей между кварталами и жилыми секторами. Чаще всего здесь используются телефонные кабеля на 10 пар и более, так как в их конструкции присутствует специальная изоляционная пленка с добавлением поливинилхлорида, которая предотвращает механическое повреждение несущей магистрали и защищает провод от влаги. Такой проводник разрешается укладывать в грунт или кабель-канал без специальной защиты и предварительной подготовки.

Важно! Если длина кабеля не соответствует расстоянию канала, и существует необходимость стыковки двух компонентов, то на месте муфты устанавливается смотровой колодец, который дает возможность в любое время провести осмотр узла и при необходимости его ремонт.

Телефонный кабель плоской формы

Вторым типом кабеля в такой классификации является тонкий провод для стационарного телефона плоской формы, с количеством жил от двух до четырех. В зависимости от оборудования, которое будет к нему подключаться, кабель может иметь разную толщину медной проволоки: чем она больше, тем выше мощность магистрали, а значит, и телефонная установка будет соответствующая.

Конструкция кабеля

В состав провода для телефона с четырьмя витыми парами входят:

  1. Медные жилы или витые пары из нескольких медных проволок. Чаще всего это кабель с четырьмя проводниками, имеющий плоскую форму, используется для ввода линий внутрь квартиры. Проволока скручена плотно таким образом, что конструкция образует единое целое, и разделить ее весьма трудно;
  2. Изоляция из полиэтилена. Каждая из несущих ток жил находится в индивидуальной оболочке, которая нужна для того, чтобы два контакта не соприкасались. В случае перегрева кабеля или механического повреждения жилы с разными зарядами могут контактировать друг с другом, что приведет к неправильной работе всей магистрали или короткому замыканию;

Важно! Несмотря на то, что в обычной бытовой телефонной сети напряжение не значительное, в случае прямого контакта человека или животного с оголенным проводом могут возникнуть дискомфорт и слабый удар током.

  1. Далее идет наружная оболочка из ПВХ пленки, которая предотвращает попадание влаги внутрь конструкции, а также защищает кабель от механических повреждений, что особо актуально при монтаже провода между опорами наружным методом.

В некоторых случаях в телефонный провод производители добавляют стальной трос, он не несет токопроводящей нагрузки, а служит опорой и усилением для магистрали. При использовании подобных проводов можно не применять подвесную систему, а устанавливать кабель путем фиксации указанного выше троса.

Процесс монтажа

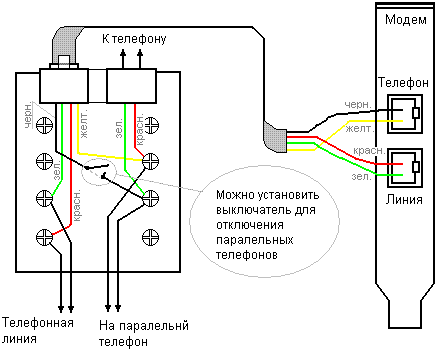

Для установки и подключения кабеля для телефона чаще всего используются специальные розетки, в которые подводится провод с 4 или 2 витыми парами. Чтобы подключить проводник к оборудованию, необходимо знать, как обжать телефонный кабель с 2 жилами, для этого понадобится специальный инструмент, который называется кримпер.

Алгоритм действий в данном случае будет следующий:

  1. С конца проводника необходимо снять наружную изоляцию, не более 1 сантиметра;
  2. Далее нужно вставить две жилы в коннектор таким образом, чтобы внутренняя оболочка задралась и отпала;

Кримпер

  1. После этого обожмите кримпером коннектор путем сдавливания ручки инструмента;

Важно! На этом агрегате имеется множество насадок, которые должны соответствовать размеру монтируемой детали, иначе обжим будет не точный.

  1. На завершающем этапе нужно извлечь изделие из инструмента и внимательно осмотреть качество зажима, если оно в пределах нормы, то можно установить коннектор в гнездо телефона.

Запрещается проводить обжим телефонного кабеля без указанного выше инструмента, так как при незначительном давлении контакт конца провода с вилкой будет слабый, это искажает информацию, передаваемую по электромагнитным полям.

Как обжать телефонный кабель на 4 жилы? Алгоритм действий в данном случае такой же, что описан ранее, единственным отличием будет насадка на кримпере, которая рассчитана на четыре контакта. Для монтажа розетки данный инструмент не нужен, так как большинство деталей оборудованы системой автоматического обжатия. При вставке в пазы оголенного провода специальные пластины захватывают концы и надежно фиксируют их внутри изделия, образуя единую конструкцию, готовую к работе.

Важно! Перед тем, как выполнить установку и обжатие проводника в коннектор, необходимо определить полярность каждой жилы. Чаще всего используется схема подключения, в которой указаны цвет жилы и ее соответствие той или иной полярности, но даже если такой схемы под рукой не оказалось, можно самостоятельно назначить любой из проводников на плюс и минус. Для этого нужно выполнить подключение к общей сети, которая находится под напряжением и, используя тестер, определить положительную и отрицательную полярность. После чего пометить жилу специальной биркой с обозначением.

Таким образом, если внимательно изучить паспорт изделия, а также алгоритм обжатия и монтажа кабеля для стационарного телефона, можно самостоятельно выполнить установку и подключение магистрали к любому оборудованию. Важно при этом соблюдать полярность и не допускать контакта несущих жил между собой и подачи не соответствующего параметрам линии напряжения.

Видео

Оцените статью:

Телефонный кабель разъемом RJ-12 | Hyperline

Шаг 1

Для работы Вам понадобятся: Разъем Hyperline PLUG-6P4C-P-C2 телефонный; кабель Hyperline UTC2x2x0. 12-C2-PATCH-INDOOR (TC-4-WH), плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональное Hyperline HT-500.


Шаг 2

Отрежьте на необходимую для изготовления патч-корда длину (не более 5 метров) плоский телефонный кабель Hyperline.


Шаг 3

С помощью ножей инструмента Hyperline HT-500 снимите верхнюю изоляцию с кабеля примерно на 6-7 мм. При необходимости ровно подрежьте проводники.


Шаг 4

Поместите проводники в разъем до упора; оболочка кабеля должна заходить в корпус разъема, по крайней мере, на расстояние 5 мм. Благодаря линейной раскладке, проводники легко располагаются в разъеме. Перед подключением проводников необходимо выровнять их, что не представляет трудности, поскольку корпус разъема изготовлен из прозрачного пластика.


Шаг 5

Для соединения проводников с ножами разъема используйте профессиональный инструмент Hyperline HT-500. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12.


Шаг 6

В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт. Механическая фиксация кабеля в разъеме осуществляется зажимом в виде плоской планки. Под воздействием обжимного инструмента планка продвигается внутрь корпуса с поворотом вокруг стороны крепления, при этом кабель прижимается к нижней стенке корпуса разъема и надежно фиксируется.


Шаг 7

Телефонные патч-корды используются в телефонных патч-панелях.


Шаг 8

Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.


Правильный обжим витой пары на 4 жилы

Обжимка витой пары 4 жилы – это одно из основных действий при прокладке кабельных линий. Справедливости ради стоит сказать, что чаще обжимается витая пара на 8 жил, но и двухпарные кабели (то есть, 4 жилы) также занимают солидную часть работ прокладчиков сетей.

Многие провайдеры выбирают именно обжим 4-х жильной витой пары по одной простой причине – в сравнении с восьмижильной витой парой это намного экономнее и дешевле. А в большинстве случаев возможностей двухпарного кабеля вполне достаточно для передачи данных.

Обжим четырехжильной витой пары абсолютно оправдан, если работы проводятся в сети со скоростью передачи данных в пределах 100 Мбит/с. Если же предусматривается более высокая скорость, то необходимо использовать кабель , где есть четыре витые пары.

Перед тем, как обжать витую пару на 4 жилы, необходимо подготовить инструмент и аксессуары. Понадобятся обычные обжимные клещи (кримпер), коннектор RJ 45 и, собственно, кабель. Теперь настала очередь уточнить, какая будет выбрана схема обжима. Она зависит от расцветки жил кабеля. Так, если проводы маркированы белым, зеленым и оранжевым цветами, то распиновка витой пары должна осуществляться в следующей последовательности: 1 пин – бело-оранжевая жила, 2 пин – оранжевая, 3 пин – бело-зеленая и 6 пин – зеленая. Если же вместо зеленого цвета используется синий, то последовательность сохраняется та же с соответствующими заменами. Учитывая многообразие вариантов цветовых маркировок жил витой пары, схема обжима витой пары может меняться, поэтому ее стоит уточнять индивидуально.

Подготовившись и ознакомившись с теоретической частью, можно начинать непосредственно обжим витой пары на 4 провода. Прежде всего, с помощью кримпера или бокореза необходимо обрезать конец кабеля, чтобы все жилы стали одной длины. После этого снимается внешняя изоляция кабеля примерно на 12-15 миллиметров. Для этого используется тот же кримпер или канцелярский нож (во втором случае необходимо быть крайне осторожным, чтобы не повредить проводники). Теперь перед вами четыре проводника, завитые в две пары. Их нужно раскрутить и выпрямить. Чтобы правильно выполнить обжим, схема распределения жил должна быть точно соблюдена. Если проводники получились слишком длинные, их стоит обрезать – это понадобится также для того, чтобы они были одной длины.

Теперь возьмите коннектор и расположите его защелкой вниз. Сожмите проводники между пальцами согласно схеме обжима, чтобы три жилы попадали примерно в первые три пина, а четвертый – в шестой пин коннектора. Начинайте вставлять зажатые проводники в коннектор одновременно. Внимательно следите, чтобы каждая жила попала в нужный пин. Когда все проводники упрутся в стенку, можно обжать кабель. Вставьте коннектор с жилами в гнездо кримпера и сожмите его ручки. Если обжатие четырех проводов выполнено верно, то из кримпера вы извлечете готовый к эксплуатации коннектор.

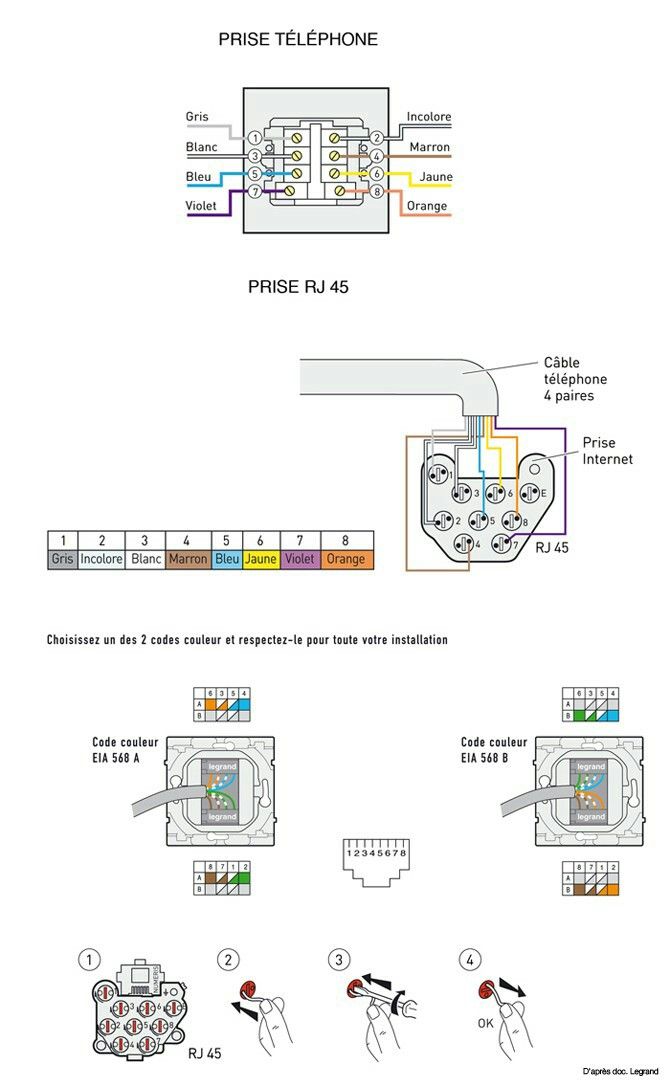

Распиновка rj45 по цветам 4 провода

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

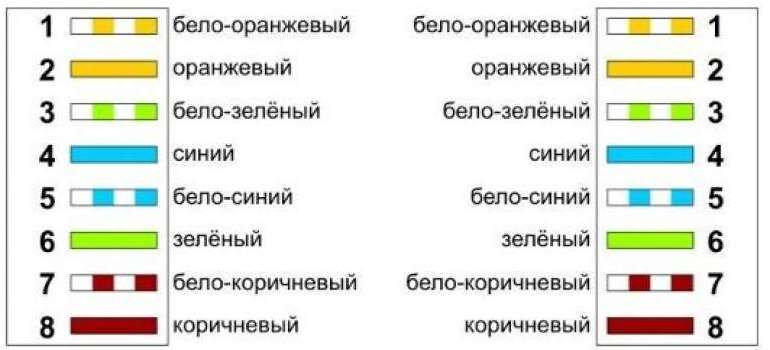

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер – хаб для Интернета

Цветовая маркировка обжима lan кабеля витая пара по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая , а на место зеленой витой пары – оранжевая .

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые. Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя .

Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя , а вместо синей – оранжевая .

Цветовая схема обжима RJ-45 компьютер – компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделку сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи. Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей.

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45


по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 ( синяя пара), а отрицательного – на 7 и 8 ( коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от выше приведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер – хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер – компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер – хаб при ремонте

Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Достаточно заново обжать вилкой RJ-45 кабель витых пар по одной из ниже приведенной цветовой схеме.

Обжим витой пары при ремонте варианта B. Оранжевая витая пара заменена коричневой , а зеленая – синей .

Обжим витой пары при ремонте варианта A. Оранжевая витая пара заменена синей , а зеленая – коричневой .

Как видите, любую неисправную витую пару можно заменить неиспользуемой, синей или коричневой .

Цветовая схема обжима RJ-45


для подключения двух компьютеров к хабу по одному кабелю.

Обжим витой пары RJ-45 для подключения двух компьютеров по одному кабелю можно выполнить по такой цветовой схеме.

Две левых вилки RJ-45 вставляются в сетевые карты двух компьютеров, а две правые RJ-45 в розетки активного оборудования. Или наоборот, так как кабель симметричный.

Цветовая схема обжима RJ-45 кабеля витой пары 4 провода


для подключения компьютера и телефона по одному кабелю

Иногда возникает потребность в дополнительной низковольтной проводке от входной двери в комнату. Например, от плинта в подъезде нужно протянуть пару для подключения стационарного телефона, запитать постоянным напряжением антенный усилитель, подать напряжение на Wi-Fi роутер или Switch, подключить дополнительную трубку домофона, установить дополнительный квартирный звонок, установить переговорное устройство с дистанционным открыванием входной двери, запитать низковольтным напряжением светодиодную ленту для подсветки прихожей и многое другое. В этом случае с успехом, возможно, использовать свободные пары в кабеле витых пар.

Внимание! Передавать по кабелю витых пар напряжение бытовой электросети 220 В категорически запрещено, так как кабель витых пар Интернет не рассчитан на такое напряжение. Это опасно для жизни и может вывести из строя компьютер.

Диаметр жил проводов сетевого кабеля витых пар составляет 0,51 мм (сечение 0,20 мм 2 ), что позволяет пропускать по ним ток при постоянной нагрузке величиной до 1,5 А, а при кратковременной до 3 А. А если соединить параллельно по два провода, то допустимый ток увеличится в два раза, и составит уже 3 А. Таким образом, если соединить параллельно все восемь проводников кабеля витых пар, то станет возможным передавать по ним ток до 12 А!

В последнее время в продаже появился дешевый кабель витых пар со стальными жилами, покрытыми тонким слоем меди. При передаче высокочастотного сигнала на небольшое расстояние такой кабель применять вполне допустимо, хотя надежность сети будет снижена. При разделке кабеля витых пар со стальными жилами для передачи питающего напряжения необходимо учесть, что нагрузочная способность его на порядок ниже, чем у кабеля с жилами из чистой меди.

Для реализации такой возможности нужно обжать в вилке RJ-45 utp кабель по одному из вариантов А или В, не обжимая коричневую и синюю пары, и затем использовать эти свободные пары по своему усмотрению. Потребуется удлинение не используемых для Интернета проводников. Как правильно выполнить сращивание проводов Вы можете узнать из статьи «Удлинение кабеля витых пар».

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свичем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина пач-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Коннектор RJ 45 (Registered Jack), самый часто используемый разъем в мире, применяемый в устройстве любых локальных сетей, был разработан в 1975 году компанией «Bell Labs» с целью упрощения подключения сетевого оборудования.

Сегодня мы рассмотрим различные схемы обжатия патч-корда RG 45 по цветам на 4-х или 8-ми жильный сетевой кабель, расскажем какие бывают коннекторы.

Устройство патч-корда

По сути RJ 45 — это пластиковый колпачок в котором проделано 8 одинаковых каналов, разделенных между собой перегородками. Над каждым из каналов находятся так называемые ножи они выглядят, как два острых шипа, при опрессовки кабеля, обжимной механизм клещей с силой давит на ножи коннектора, те в свою очередь прорезают и фиксируют жилы кабеля.

Виды коннекторов

Стандартный коннектор. Обычный пластиковый коннектор выпускается под два типа кабеля: круглый и плоский. Как правило такой разъем предназначен для работы внутри помещения, так как отсутствует защитный резиновый или виниловый колпачок, что подразумевает попадание влаги.

Стандартный коннектор с защитным колпачком. Все тот же пластиковый разъем, но на основание которого надевается резиновая, виниловая или пластиковая накладка. Для дополнительной защиты и удобства загона жил коннектора можно использовать специальный уплотнитель.

Экранированный патч-корд. Такой разъем используется для обжатия экранированного FTP кабеля, что дополнительно защищает от различных помех и наводок. Для utp кабеля такой разъем вовсе необязателен.

Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля

Многих интересует вопрос — Что лучше 4-х или 8-ми жильный кабель витой пары? Обжатие двух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mbs, что является достаточным для 98% целей и задач. Например провайдер интернета заводит в Вашу квартиру либо 2-х парный кабель либо 4-х — разницы нет никакой, так как пропускная способность сети, которую формирует любой поставщик интернета в России не превышает 100 Mbs.

4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mbs происходит на 50% медленнее нежели в сети 1000 Mbs.

Обжим 4-х парного кабеля

Изначально существовало 2 схемы обжатия по стандарту EIA/TIA — 568 B и EIA/TIA — 568 А. Первый тип применялся для объединения терминалов или компьютеров с роутером, а второй тип его еще называют «кросс» для соединения роутеров между собой. Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт обжатия не имеет значения, главное что бы на двух концах кабеля распиновка по цветам совпадала.

На видео: Обжим витой пары 4 и 8 жил.

Кабель телефонный 4 жилы 100м зеленый (ШТЛП-4) REXANT

  • Нет товаров для сравнения


  • Ультразвуковые волны REXANT против комаров

    ​Лето несет с собою много приятных сюрпризов и развлечений. Это время года предназначено только для удовольствий и расслабленного отдыха на природе. Однако не только люди чувствуют приближение тепла, но и насекомые. Поэтому бороться с этими малоприятными созданиями надо всеми доступными средствами. Ультразвуковой отпугиватель комаров REXANT от детей — инновационный прибор, который с успехом справляется с этой задачей.

    07.06.2016
    Лупы и лампы

    Для эффективной работы мастеру необходимо хорошее рабочее место. Оно должно быть освещенным и оборудовано различными инструментами. Поэтому качественные лампы и лупы для рабочего стола – это именно то, что необходимо настоящему мастеру.

    11.06.2015
    Архив новостей
  • Артикул: 01-5104

    Описание Кабель телефонный 4 жилы 100м зеленый (ШТЛП-4) REXANT

    Зеленый телефонный кабель используют для создания местной телефонной связи — соединения абонентских линий. 4-х жильный провод штлп 4х0,08 от REXANT отличают высокая надежность и качество. Как и вся продукция этой марки, изделие полностью соответствует требованиям безопасности и долговечности. Такой кабель способен в течение многих лет обеспечивать отличное качество связи в телефонной сети любого объекта.

    В составе зеленого кабеля — 4 жилы из качественной меди. Главные преимущества этого металла перед алюминием: отсутствие окисления и способность выдерживать до 80 изгибов. Последнее свойство особенно важно при прокладке сложной телефонной линии. Жилы внутри провода расположены параллельно, без скрутки. Защиту обеспечивают полиэтиленовая изоляция и внешняя ПВХ-оболочка.

    4-х жильный кабель REXANT — одно из наиболее рациональных решений для организации телефонной линии. Его можно использовать для прокладки линий любой сложности внутри промышленных предприятий, офисных и жилых зданий. Четкость аналогового сигнала и минимум помех гарантирован. При таких высоких эксплуатационных показателей стоимость зеленого телефонного кабеля остается доступной для каждого. Приобрести изделие по выгодной цене можно в «СДС-Группа».

    С этим товаром смотрят


    Отзывы о Кабель телефонный 4 жилы 100м зеленый (ШТЛП-4) REXANT


    Разница между 4-жильными телефонными линиями и 2-жильными телефонными линиями - Knowledge

    Общие спецификации для телефонных линий - двухжильные и четырехжильные, с диаметрами проводов 0,4 и 0,5, соответственно, и 0,8 и 1,0 в некоторых регионах. Помимо двух ядер и четырех ядер, есть четыре, шесть, восемь и десять ядер. С точки зрения использования телефона и широкополосного доступа на 4 ядра используется больше.

    Общие характеристики телефонной линии:

    Разница между двумя ядрами и четырьмя ядрами телефонной линии:

    Телефонная линия обычно делится на 2 ядра и 4 ядра (4 ядра подходят для использования компанией или некоторые групповые телефоны) и 6 ядер (6 ядер подходят для использования цифрового телефона).Двухъядерный стандартный телефонный кристалл - RJ32. Они называются линией A и линией B соответственно, и нет никакой разницы между положительным и отрицательным. Что касается четырехжильного провода наушника, после прохождения через катушку или интегральную схему к наушнику требуется четыре провода, два используются микрофоном, а два других используются. Вообще покупайте двухжильную витую пару, если условно можно считать 4-х жильную.

    2 ядра - это аналоговый телефонный сигнал (то есть текущий режим использования местного телефона), 4 ядра - это цифровой телефонный сигнал; Электропроводка для украшения дома, как правило, состоит из 2 сетевых кабелей, одного сетевого кабеля и одного телефона (в стоимости не так много разницы).Для передачи по телефону требуются только две телефонные линии, то есть две средние жилы в стандартном порядке подключения, обычно с использованием красного и зеленого цветов. Телефонная передача, желтый и черный для передачи с обратной полярностью.

    Четырехжильная телефонная линия, используемая для проводки существующей офисной системы: так же, как восьмижильный сетевой кабель, фактическое использование четырех ядер, два запасных; четырехжильная телефонная линия по той же причине, с 2-мя запасными 2-жильными. В современной офисной связи многие импортные терминалы связи представляют собой 4-х жильные телефонные линии.Только в случае интегрированной проводки, учитывая развитие пользователя за 2-5 лет, реальные потребности пользователей могут быть решены.

    Подключение кристаллической головки телефонной линии

    Подключение кристаллической головки телефонной линии Два метода: 1. Головка: черный, зеленый, красный, желтый; Голова B: черная, зеленая, красная, желтая. 2. Голова: черная, зеленая, красная, желтая; B голова: желтый, красный, зеленый, черный. Оба соединения могут быть выполнены. Две линии телефонной линии - переменного тока. В телефоне есть выпрямители, а это означает, что независимо от того, как вы подключаете две линии, телефон автоматически переключается на постоянный ток.Если это 4, первая пара от 1 до 4 ядер: китайский стандарт - 23, то есть две средние линии, подключенные к телефонной линии 1236 - 45.

    Двухжильная телефонная линия для подключения кристалл-головки. Отсоедините одну из двух основных телефонных линий от внешнего изоляционного слоя примерно на 0,5 см, чтобы обнажить две тонкие жилы телефонной линии. Пожалуйста, не удаляйте изоляционный слой на внутренней части жилы. Сердечник вставляется в два паза посередине двухжильного кристалла, а затем зажим карты вставляется и зажимается вверх и вниз.В это время два провода внутреннего сердечника должны быть полностью соединены с двумя металлическими частями внутри кристаллической головки. . Двухжильная телефонная линия может быть подключена в любом порядке, пока она подключена, четырехжильная выделенная телефонная линия должна подключаться по порядку.

    Четырехжильное соединение кристаллической головки телефонной линии Соединение кристаллической головки телефонной линии четыре жилы в кристаллической головке в порядке порядка (можно различить по цвету) в противоположность двум реальным соединениям, например, две кристаллические головки, обращенные друг к другу , Порядок ядер на первой головке кристалла: желтый / зеленый / красный / черный сверху вниз и должен быть желтый / зеленый / красный / черный сверху вниз на второй головке кристалла.Последовательность четырехжильных линий: черный, красный, зеленый, желтый Оба конца прямые. Две средние - это сигнальные линии, а две стороны - линии данных.

    Большой логарифмический кабель: конструкция большого логарифмического кабеля должна сначала знать основной цвет и вторичный цвет (белый, красный, черный, желтый, фиолетовый; синий, оранжевый, зеленый, коричневый, серый), а затем линии по порядку. 100 пар кабелей делятся на четыре, каждая линия должна иметь белые, красные, черные, желтые, фиолетовые пары линий, которые можно разделить на: бело-синий, бело-оранжевый, бело-зеленый, бело-коричневый, бело-серый (это Первая группа обычно первой попадает в эти пары строк.Затем есть красный, синий, красный, красный, зеленый, красный и красный пепел; тогда используется распределительная рама 110. После подключения телефона телефонный модуль 2/3. Верно.

    Телефонный кабель | Электрический мир

    Сортировать по категориям ... 3 жилы и кабель заземления Батареи СИЗ 9 В Батареи AAA Батареи AAA Контроль доступа Клеи и герметикиВоздушные инструменты и крепленияКонтакты для сигнализации и поверхностиСигнальные звонки, звуковые оповещатели и динамикиКомплекты сигнализацииАрманный кабельКабели AVКабели для детей и детейBBQBlenders & Connectors Пошатываясь и SpoolingCable SleevingCable Связи и MountsCamerasCamping & TentsCaravan & Camping CablesCatenary Wire & FixingsCCTV AccessoriesCCTV камеры & KitsCeiling LightingChargers & StartersChristmasCleaning & PaintingClearance Caravan Ведет & AccessoriesClearance сада FurnitureClearance LED BulbsClearance освещения FittingsClearance Электропроводка AccessoriesClips и CleatsCoaxial (Coax) CableConduit Электропроводка CableConnection BoxCookers & HobsCovers & CanopiesD BatteriesDehumidifiers И очистители воздухаДетекторыСистемы убежищ и туалетов для инвалидовАксессуары для распределения и управленияКомплекты для видеонаблюдения своими рукамиКупола Блоки ticДверные звонкиНаучные светильникиДВИГАТОРЫ и сетевые видеорегистраторыЗаземлениеЭлектрические одеялаАварийное освещениеПредложения по EMEНОВИНКИ ПРЕДЛОЖЕНИЯ БАТАРЕЙНОВИНКИ ПРЕДЛОЖЕНИЯ ДЛЯ БАРБЕКЮНОВИНКИ ПРЕДЛОЖЕНИЯ ДЛЯ РАЗЪЕМОВ ДЛЯ КАБЕЛЯ LeadsExtinguishersExtractor FansFire & Убежище AccessoriesFire & Убежище OffersFire кабель (Эквивалент FP100) Пожары и StovesFlat Тарелка RangesFlexible CableFloodlight BracketsFloodlightsFloor & Таблица LightingFluorescent BulbsFly KillersFoodFridges & Freezer OffersFridges & FreezersFuelFurnitureFusesGarden FurnitureGarden LightingGift VouchersGiftsGlandsGrommetsGully Сетки & Софит ventsHalogen BulbsHand ToolsHeat, Light & General Control OffersHeat, Light & General Средства управленияПредложения по обогревуПылесосыШланги, краны и аксессуары Лампы накаливанияПромышленные вилки и носки etsInfrared HeatersIronsIsolators, стартеры и ContactsJunction коробки, шкафы и JointsKettle и тостер OffersKettles и ToastersLadders и StepsLasers, уровни и MeasuringLED BulbsLetterboxesLighting Монтаж AccessoriesLocks и двери FurnitureMains питания LeadsMCBs - Circuit BreakersMetal Clad RangesMicrowavesMirrors & Бритва LightsMonitorsMotion SensorsNight LightsNuts и BoltsOther BatteriesOther Внутренние CableOther IndoorOther OutdoorPackagingPanelsPanic ButtonsPatch CablesPattress, Металлические ящики и ящики для сухой футеровки Корм ​​для домашних животныхАдаптеры для вилокВставки для таймеровВерхности для розетокПортативные вентиляторы, вилки И скамейкиБезопасное хранениеАксессуары для обеспечения безопасностиКабель безопасностиУслугиОдноядерный и заземление C Солнечное освещениеСуповаркиКосмические обогревателиКабель для громкоговорителейСпециализированный кабельОбогреватель для храненияПолоски и тросовое освещениеЛентыТелефонный кабельТелефоныИспытательное оборудованиеХранение инструментаФакелы

    Схемы подключения для передачи голоса и данных

    Документ с базой знаний по подключению для передачи данных и передачи данных
    Диаграммы и обсуждение часто встречающихся элементов.

    Начнем с некоторых ложных, но обычно используемых терминов. Девяносто девять процентов людей, которые их используют (включая нас), называют 8-контактные модульные разъемы для телефонов / данных разъемами RJ45. RJ45 на самом деле представляет собой схему подключения, а не тип устройства. Не беспокойтесь об этом, если вы когда-нибудь позвоните в магазин, чтобы заказать разъем или вилку RJ45, они точно поймут, о чем вы говорите. Даже Microsoft называет их в своих официальных учебных пособиях RJ45.Хм. Раз уж мы затронули эту тему, 4- или 6-позиционный штекер или разъем на самом деле не являются RJ11 ... ну, может быть, но это зависит от того, как он подключен. Подробности читайте ниже. Важно знать проводку RJ11 по сравнению с RJ14.

    Домкрат
    Позиции
    USOC
    RJ61
    T568A T568B
    (AT&T)
    10BASE-T
    (ЛВС)
    1 WHT / BRN Вт / грн WHT / ORG белый / синий
    2 Вт / грн грн / Вт org / wht синий / белый
    3 WHT / ORG WHT / ORG Вт / грн wht / org
    4 синий / белый синий / белый синий / белый
    5 белый / синий белый / синий белый / синий
    6 org / wht org / wht грн / Вт org / wht
    7 грн / Вт WHT / BRN WHT / BRN
    8 brn / wht brn / wht brn / wht

    Вот схема обычной проводки T568B кабеля категории 5.

    Вот как подключается перекрестный кабель.

    Разъемы и вилки подключены в соответствии с номерами Унифицированного кода заказа услуг (USOC), первоначально разработанными Bell System и одобренными FCC. Одно конкретное оборудование может быть подключено по-разному и иметь разные номера USOC. USOC стал аббревиатурой, произносимой как «you-sock», а схемы подключения разъемов обычно называются «кодами USOC»."
    Каждый из основных типов разъемов может быть подключен к разным конфигурациям RJ. Например, 6-контактный разъем может быть подключен как RJ11C (1 пара), RJ14C (2 пары) или RJ25C (3 пары) 8-контактный разъем можно подключить к таким конфигурациям, как RJ61C (4 пары) и RJ48C. К 8-контактному разъему с ключом можно подключить RJ45S, RJ46S и RJ47S. Четвертый модульный тип разъема представляет собой модифицированную версию 6-позиционный разъем (модифицированный модульный разъем или MMJ). Он был разработан Digital Equipment Corporation (DEC) вместе с модифицированным модульным разъемом (MMP), чтобы исключить возможность подключения оборудования DEC для передачи данных к голосовым линиям и наоборот.

    Вот наиболее распространенные конфигурации USOC.


    Разъем RJ11

    RJ14 Джек

    Разъем RJ25


    Разъем RJ31x

    RJ61 Джек

    Разъем RJ48x


    RJ45s Джек

    RJ48s Джек

    L ocal A rea N etwork Стандарты, разработанные для работы через UTP, обозначают назначение контактов / пар на модульных разъемах для передачи сигналов.Несмотря на то, что конфигурации TIA / EIA (T568A и T568B) поддерживают все эти обозначения, в некоторых случаях пользователь выбирает кабельное соединение только того количества пар, которое требуется для поддержки приложений. При подключении жилого помещения, где количество кабеля, проложенного строителем, ограничено, установщик может выбрать подключение к конкретному разъему с использованием 2 пар / 10BT и сохранить последние 2 пары для телефона или другого разъема для передачи данных.Нас заставляли делать это много раз.

    Вот 2 наиболее часто используемых формата разводки данных.


    T568A Электропроводка

    T568B Электропроводка (наиболее распространенная)

    10 База T

    Жетон Кольцо

    TP-PMD

    1000 Base T

    Ниже приведена схема подключения 25-парного кабеля к блоку 66 или 110.
    Если вы когда-нибудь пытаетесь поднять настроение взбесившемуся старому телефонисту,
    обязательно обращайтесь к цветам проводов такими, какие они «есть», а не так, как они называются
    технически. Например, назовите фиолетовый «пурпурный».
    (Это отличный тест, чтобы увидеть, насколько идиот этот телефонист!)

    Код провода / цвета

    Наконечник и
    Кольцо

    Пара
    Номер

    № контакта в 25-парном разъеме типа "амфенол".

    Номер строки в блоке 66 или 110 вниз

    . . белый / синий
    синий / белый

    Наконечник 1
    Кольцо 1

    Пара 1

    26
    1

    1
    2

    . .
    . . белый / оранжевый
    оранжевый / белый

    Наконечник 2
    Кольцо 2

    Пара 2

    27
    2

    3
    4

    . .
    . . белый / зеленый
    зеленый / белый

    Наконечник 3
    Кольцо 3

    Пара 3

    28
    3

    5
    6

    . .
    . . белый / коричневый
    коричневый / белый

    Наконечник 4
    Кольцо 4

    Пара 4

    29
    4

    7
    8

    . .
    . . белый / шифер
    шифер / белый

    Наконечник 5
    Кольцо 5

    Пара 5

    30
    5

    9
    10

    . .
    . . красный / синий
    синий / красный

    Наконечник 6
    Кольцо 6

    Пара 6

    31
    6

    11
    12

    . .
    . . красный / оранжевый
    оранжевый / красный

    Наконечник 7
    Кольцо 7

    Пара 7

    32
    7

    13
    14

    . .
    . . красный / зеленый
    зеленый / красный

    Наконечник 8
    Кольцо 8

    Пара 8

    33
    8

    15
    16

    . .
    . . красный / коричневый
    коричневый / красный

    Наконечник 9
    Кольцо 9

    Пара 9

    34
    9

    17
    18

    . .
    . . красный / шифер
    шифер / красный

    Наконечник 10
    Кольцо 10

    Пара 10

    35
    10

    19
    20

    . .
    . . черный / синий
    синий / черный

    Наконечник 11
    Кольцо 11

    Пара 11

    36
    11

    21
    22

    . .
    . . черный / оранжевый
    оранжевый / черный

    Наконечник 12
    Кольцо 12

    Пара 12

    37
    12

    23
    24

    . .
    . . черный / зеленый
    зеленый / черный

    Наконечник 13
    Кольцо 13

    Пара 13

    38
    13

    25
    26

    . .
    . . черный / коричневый
    коричневый / черный

    Наконечник 14
    Кольцо 14

    Пара 14

    39
    14

    27
    28

    . .
    . . черный / шифер
    шифер / черный

    Наконечник 15
    Кольцо 15

    Пара 15

    40
    15

    29
    30

    . .
    . . желтый / синий
    синий / желтый

    Наконечник 16
    Кольцо 16

    Пара 16

    41
    16

    31
    32

    . .
    . . желтый / оранжевый
    оранжевый / желтый

    Наконечник 17
    Кольцо 17

    Пара 17

    42
    17

    33
    34

    . .
    . .. желтый / зеленый
    зеленый / желтый

    Наконечник 18
    Кольцо 18

    Пара 18

    43
    18

    35
    36

    .. .
    . . желтый / коричневый
    коричневый / желтый

    Наконечник 19
    Кольцо 19

    Пара 19

    44
    19

    37
    38

    . .
    . .. желтый / шифер
    шифер / желтый

    Наконечник 20
    Кольцо 20

    Пара 20

    45
    20

    39
    40

    .. .
    . . фиолетовый / синий
    синий / фиолетовый

    Наконечник 21
    Кольцо 21

    Пара 21

    46
    21

    41
    42

    . .
    . . фиолетовый / оранжевый
    оранжевый / фиолетовый

    Наконечник 22
    Кольцо 22

    Пара 22

    47
    22

    43
    44

    . .
    . . фиолетовый / зеленый
    зеленый / фиолетовый

    Наконечник 23
    Кольцо 23

    Пара 23

    48
    23

    45
    46

    . .
    . . фиолетовый / коричневый
    коричневый / фиолетовый

    Наконечник 24
    Кольцо 24

    Пара 24

    49
    24

    47
    48

    . .

    Вот несколько общих вопросов по подключению данных, которые нам часто задают наши клиенты.

    Что такое категории 5, 5e и 6 (CAT-5, CAT-5e CAT-6)?
    Это стандарты обозначения рабочих характеристик, разработанные TIA / EIA для кабеля витой пары и разъемов, рассчитанных на диапазоны частот до 550 МГц и скорость передачи данных до 1000 Мбит / с.Текущий стандарт - TIA / EIA 568.

    Cat-5 работает на частоте до 100 МГц, а производительность Cat 5e достигает 350 МГц. Кабель Cat-6 рассчитан на частоту до 550 МГц.

    Кабель категорий 5, 5e и 6 состоит из 4-х парной неэкранированной витой пары (UTP) с сопротивлением 100 Ом и электрическими характеристиками, поддерживающими передачи до 550 МГц.

    Cat-5e (350 МГц) и Cat-6 (550 МГц) улучшают исходную конструкцию Cat-5 (100 МГц), добавляя больше экранирования за счет дополнительных витков провода.Cat-6 размещает разделитель внутри внутреннего сердечника, чтобы разделить пары проводов даже больше, чем Cat-5e. Этот делитель уменьшает перекрестные помехи (NEXT) между парами проводов.

    Реальные различия между кабелями категорий 5, 5e и 6 заключаются в характеристиках передачи. Кабели категорий 5e и 6 наиболее подходят для высокоскоростных сетей Ethernet 100base-T и 1000base-T (Gigaspeed). Приложения Gigabit Ethernet, достигающие 1000 Мбит / с, должны использовать кабели категории 6 для достижения наилучших результатов.


    В чем разница между кабелем из ПВХ и кабелем PLENUM?
    Причина использования этих двух типов кабеля - стандарты пожарной безопасности различных типов зданий. Оба типа кабеля имеют одинаковые скоростные характеристики.

    ПВХ означает поливинилхлорид, который представляет собой внешнюю изоляционную оболочку, используемую вокруг медных проводов. Когда он горит, он выделяет ядовитый дым (представьте, что горит пластик). В то время как куртки Plenum Rated, продукт TEFLON®, горит при гораздо более высокой температуре и не так токсичен.


    Итак, когда я должен использовать ПВХ и когда я должен использовать кабель с номинальной пленкой?
    ПВХ-кабель составляет около 1/3 стоимости кабеля с номинальной пленкой. ПВХ можно использовать практически во всех внутренних стенах или полах дома или на работе / в коммерческих помещениях. ПВХ используется более чем в 90% всех кабельных систем.

    Кабель, рассчитанный на приточный воздух, используется в потолках с приточным воздухом коммерческих зданий, где рециркулирующий воздух проходит через потолок (может включать в себя ниспадающие потолки), а не проходит через трубы для кондиционирования воздуха.Таким образом, в этой ситуации необходимо использовать нагнетательный кабель, чтобы предотвратить распространение токсичного дыма через все здание в случае пожара.

    Если вы не уверены, нужно ли вам перейти на Пленум-кабель, обратитесь в Департамент строительства и безопасности вашего города или к инженеру-строителю. В разных городах действуют разные правила.


    Какой самый быстрый, лучший кабель для меня. Следует ли мне перейти на кабель CAT-6?
    Это очень сложный вопрос.Обычно кабель CAT5E 350 МГц отлично подходит для большинства приложений. Однако кабель Cat6 позволяет уменьшить потери пакетов во время передачи из-за более высокого отношения сигнал / шум и более низкого уровня перекрестных помех (NEXT). Таким образом обеспечивается более высокая скорость сети. Однако, если ваша сеть не передает большие объемы данных, "реальная" разница может быть незначительной. Кроме того, если вы планируете использовать широкополосный модем, ограничение обычно больше в скорости вашего соединения, чем в кабеле, соединяющем компьютер с модемом.


    В чем разница между кабелем Ethernet, прямым и коммутационным кабелями?
    Абсолютно ничего. Эти три термина являются синонимами при разговоре о кабеле, хотя обычно патч-кабель изготавливается из многожильного медного кабеля, поэтому его можно сгибать и изгибать, в конечном итоге не ломая или не разрушая медь внутри, как и сплошной провод с медным сердечником.


    Категория 5 и улучшенная категория 5 (5E)
    Cat-5 - старый стандарт, большинство производителей кабелей даже не выпускают его.Cat-5E - это то, что следует использовать в современных высокоскоростных сетях. Cat-5E полностью обратно совместим почти со всеми продуктами и сетями Cat-5. Cat-5E основан на старой конструкции Cat-5, но добавляет больше витков в пары проводов, чтобы обеспечить более высокую скорость передачи, в 3 1/2 раза превышающую скорость передачи старого кабеля Cat-5 ... от 100 МГц до 350 МГц !!

    Хотя Cat-5 может работать, нет причин НЕ тратить еще несколько долларов на лучший, более чистый рабочий кабель ... Cat-5E или даже Cat-6


    Медный RJ-45 vs.Позолоченный разъем RJ-45 (50µ & 3µ)
    Большинство людей не понимают, что существуют различия в концевых разъемах, называемых вилками RJ-45 8p8c. Все они могут выглядеть одинаково, но разница заключается в том, из каких материалов изготавливаются контакты. Некоторые из них сделаны из меди, а другие покрыты золотом. Как вы уже догадались, золото - лучший контактный материал ... но вот загвоздка! Золотые пробки бывают разной концентрации. Некоторые из них имеют толщину 3 мкм (3 микродюйма) золота, а лучшие - 50 микродюймов (50 микродюймов) золота.50µ почти в 20 раз больше толщины пробок 3µ!

    Никогда не покупайте кабель с толщиной всего 3 мкм золота (быстро изнашивается) или, хуже того, с медным разъемом. Хорошие кабели (Cat 5E и Cat 6) будут иметь золотое покрытие 50 мкм. Предупреждение!! Если в рекламе не указано золотое покрытие 50µ, то ОНИ НЕ ЯВЛЯЕТСЯ !! Если там написано только «Позолоченные», то есть вероятность, что это всего лишь 3µ золота, которое стирается только после нескольких подключений и отключений от розетки.

    Что такое перекрестный кабель?
    Перекрестный кабель - это сегмент кабеля категории 5 (5e), ​​который пересекает контакты 1 и 2 и контакты 3 и 6.Этот кабель обычно используется для соединения двух компьютеров (одноранговый) без использования концентратора или маршрутизатора. Один кабель подключается непосредственно к задней части обоих компьютеров с помощью стандартной карты сетевого интерфейса 10 / 100BASE-T Ethernet (NIC) с портами RJ-45.


    В чем разница между 10BASE-T, 100BASE-T и 1000BASE-T?
    10BASE-T - это стандарт IEEE, который определяет требование для передачи информации со скоростью 10 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet на этой кабельной сети.Большинство широкополосных кабельных модемов и игровых систем соответствуют этому стандарту.

    100BASE-T - это стандарт IEEE, который определяет требование для передачи информации со скоростью 100 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот по этому кабелю.

    1000BASE-T (Gigaspeed Network) - это стандарт IEEE, который определяет требование для передачи информации со скоростью 1000 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот на этом кабеле.

    Телефонные кабели | ShowMeCables.com

    Телефонные шнуры - один из самых основных типов кабелей. Телефонные кабели оставались в основном такими же, с небольшими изменениями кое-где. Необходимо знать небольшую терминологию, которая расскажет вам немного больше о ваших телефонных линиях, например, как они подключены и какой тип пластикового разъема находится на конце кабеля.

    Телефонные шнуры

    бывают двух видов: плоские шнуры , используемые для подключения телефонов к стене, и спиральные шнуры , используемые для приемников телефонных трубок.В плоских шнурах будет использоваться разъем RJ11 или RJ12 . Эти два разъема имеют одинаковый размер и выглядят одинаково снаружи. На внутренней стороне RJ11 будет иметь четыре металлических контакта для внутренних проводов внутри кабеля, а RJ12 будет иметь шесть контактов. Поскольку они одного размера, RJ12 обратно совместим с RJ11. Однако, поскольку RJ11 является более старым из двух, он несовместим с RJ12.

    Следующее различие заключается в том, какой у вас плоский шнур: прямой или обратный .Прямые кабели используются для отправки данных, как факс, а обратные кабели используются для передачи голоса, как телефон. На прямом кабеле провода подключаются к одинаковым металлическим контактам с обеих сторон кабеля. Контакт 1 к контакту 1, контакт 2 к контакту 2 и т. Д. На обратном кабеле все наоборот. Для RJ12 обратный кабель должен соединять контакт 1 с контактом 6, контакт 2 с контактом 5 и т. Д.

    Круглые версии плоского шнура также существуют, но обычно используются не для телефона. Как правило, они оснащены дополнительными функциями, которые делают их больше, чем средний плоский кабель, например, что-то, предназначенное для использования на открытом воздухе, или кабель, предназначенный для подключения интернет-модема к розетке.

    Прямая распиновка (слева) и обратная (справа)

    Спиральные телефонные шнуры предназначены для подключения приемников телефонных трубок к базе телефона. Разъемы на них меньше, чем на плоском шнуре, с использованием разъема RJ9 или RJ22 . RJ9 и RJ22 - два разных названия одного и того же. Эти разъемы меньше, чем RJ11 / RJ12, поэтому в них достаточно места для четырех металлических контактов вместо шести.

    Размер витого телефонного кабеля может сбивать с толку.Большинство компаний укажут размер шнура, если бы он был полностью размотан. В среднем 6 футов размотанного шнура равняются примерно 1 футу свернутого в спираль. Таким образом, если вы заказываете телефонный шнур с меткой «6 футов» для длины, он будет намотан на 1 фут на всю длину и растянут примерно до 3–4 футов. Спиральные телефонные шнуры обычно бывают четырех размеров: 6 футов (1 фут свернутый; малый), 12 футов (2 фута свернутый; средний), 25 футов (4 фута свернутый; длинный) и 50 футов (8 футов свернутый в спираль; экстра- длинный).

    Точное расстояние растяжения шнура варьируется от кабеля к кабелю.Напряжение из-за длительного растяжения может потенциально сломать кабель или привести к тому, что ваш телефон упадет на пол. Длинные изношенные шнуры также легче запутываются, но это можно исправить, используя приспособление для распутывания шнуров.

    Четырехжильный телефонный провод, телефонная линия, телефонный провод, телефонные провода, медный телефонный кабель, кабель телефонного коммутатора в Дели, VAIBHAVONICS INDIAINC


    О компании

    Год основания 1999

    Юридический статус Фирмы Физическое лицо - Собственник

    Характер бизнеса Производитель

    Количество сотрудников от 11 до 25 человек

    Годовой оборот1-2 крор

    IndiaMART Участник с октября 2009 г.

    GST07ADSPA5839N2ZW

    Основанная в 1999, Нью-Дели мы , Vaibhavonics India Inc., - очень известный производитель, поставщик и розничный продавец премиального качества шнуры с контактами, оловянно-медный провод, телефонный провод, промышленный провод, стретч-пленка ПВХ, промышленная Кабель, шнур питания, провод DTH, стяжной кабель, аудио-видео шнур и провод CCTV .Они производятся с использованием компонентов и сырья самого высокого качества на нашем ультрасовременном инфраструктурном объекте. Мы были вовлечены в поставку широкого спектра проводов различной толщины и длины для использования в различных электрических системах. Наш богатый опыт помогает нам поставлять нашу продукцию клиентам по всей стране в кратчайшие сроки и наиболее эффективно. Наш объект инфраструктуры оснащен самыми современными машинами и оборудованием, которые помогают нам предлагать качественный ассортимент продукции в установленные сроки.Наше стремление обслуживать наших клиентов наиболее эффективным образом помогло нам получить огромную похвалу от клиентов.

    Видео компании

    Applications: Telecommunications - Evolution of Telephone Cable

    Александр Грэм Белл изобрел телефон более 100 лет назад. Сначала телефонные линии были отдельными линиями, соединяющими пары телефонов.Другими словами, каждый человек, у которого был телефон, мог разговаривать с другим телефоном. Первая телефонная линия была проложена в Бостоне в 1877 году. Она связала дом Чарльза Уильямса-младшего в Сомервилле, Массачусетс, с его офисом в Бостоне. Использование частных линий, конечно, было очень ограниченным. Люди хотели иметь возможность разговаривать более чем с одним домохозяйством. Требовалось центральное межсетевое соединение, место, где по желанию можно было бы подключить телефонные линии. 1 Потребовались телефонные линии для соединения частных телефонов с центральным соединительным устройством.

    Александр Грэм Белл и телефон

    Первые телефонные линии были воздушными линиями, размещенными на телефонных столбах или прикрепленными к стойкам на крышах домов. Телефонные линии представляли собой одинарные заземленные провода из железа или стали. Некоторые провода были оцинкованы для защиты от коррозии, но проблемы с коррозией не уменьшились. Линии были одиночными заземленными проводами, и они изначально были шумными. Проволока из фосфористой бронзы и составная медная стальная проволока были сделаны в попытке уменьшить шум в линиях.Преимущества использования медного проводника были известны, но не было технологии, позволяющей сделать медный провод достаточно прочным для воздушной проводки. Затем в 1877 году Томас Дулиттл разработал процесс изготовления жесткой медной проволоки в долине Наугатук в Коннектикуте. Он протянул мягкую отожженную медную проволоку через ряд штампов, чтобы увеличить ее прочность на разрыв. Жесткий медный провод был достаточно прочным для воздушных проводов, и медь заняла рынок телефонных проводов. В 1884 году между Бостоном и Нью-Йорком была проложена экспериментальная междугородная телефонная линия из меди.В 1885 году между Нью-Йорком и Филадельфией была проложена медная телефонная линия. Многие производители начали производить жесткую медную проволоку, чтобы удовлетворить возросший спрос на телефонные провода. Затем использование жестких медных проводов распространилось на линии электропередач и во всей электротехнической промышленности.

    Металлическая цепь или двухпроводная схема была разработана и запатентована Александром Грэхемом Беллом в 1881 году. Металлическая цепь стала важным достижением в телефонии, поскольку она устранила множество электрических помех и нежелательных шумов в линиях.Монтаж металлических цепей был трудным как физически, так и финансово. Всю систему воздушной проводки пришлось заменить двумя проводами вместо одного для металлических цепей. Между 1890 и 1900 годами происходил постепенный переход от заземленных к металлическим цепям. Также были достигнуты успехи в разработке изоляторов и перестановок проводов.

    Возрос интерес к разработке телефонных кабелей. В одном телефонном кабеле было много телефонных проводов. Требовалась лучшая изоляция, как электромагнитная, так и водонепроницаемая.Ранние телефонные кабели основывались на технологии, используемой при производстве телеграфных кабелей. Гуттаперча и различные резиновые смеси использовались для изоляции и гидроизоляции телеграфных и ранних телефонных кабелей. Телефонные кабели использовались для воздушного, подводного и подземного использования примерно в 1879 году. Ранние кабели были одиночными заземленными проводами, за которыми после их разработки следовали металлические цепи. К 1887 году все новые кабели были металлическими. Некоторые из первых приложений телефонного кабеля находились через мост через Ист-Ривер, под Северной рекой между Нью-Йорком и Нью-Джерси и через реку Делавэр от Филадельфии до Камдена.Было много производителей кабеля. Кабели разных производителей были очень похожи, но не идентичны. Кабели содержат до 100 медных проводов. Они были изолированы хлопком, хлопком, пропитанным парафином, гуттаперчей или резиновой смесью, а затем обернуты свинцом.

    Манхэттен-стрит, около 1890 года.

    Был большой спрос на телефонные кабели. Телефонные кабели были необходимы для замены большого количества воздушных проводов в городах. В 1880-х годах основными задачами телефонного кабеля были устранение шума, гидроизоляция и установка большего количества проводов в каждый кабель.Техника наматывания проводов свинцом была разработана для устранения электромагнитных помех в линиях. Были использованы другие методы изоляции, такие как покрытие изолированных проводов оловянной фольгой и использование дополнительных изолирующих слоев. Для защиты изоляции от влаги использовались методы пропитки свинцовых трубок после того, как проводящие провода были протянуты расплавленным парафином, смолой, смесью парафина и смолы или высокоэффективным освещающим маслом. 2 К концу 1890-х годов телефонные и электрические кабели были проложены под землей в каналах из креозотированной древесины.Затем были разработаны трубопроводы из керамической глины. Многоканальный трубопровод из стеклокерамики стал основным типом подземных сооружений. Для каждого кабеля было предусмотрено отдельное квадратное отверстие, и, когда требовалось больше каналов, можно было добавить участки кабелепровода.

    Общие жалобы на плохую передачу голоса по телефонным кабелям, неузнаваемость голоса, приглушенные и глухие звуки все еще присутствовали. В конце 1880-х годов в телефонный кабель были внесены два основных усовершенствования.Первым было издание спецификации для стандартного типа телефонного кабеля в 1888 году. В спецификации описывалась металлическая цепь или кабель витой пары. Провода представляли собой медную проводящую проволоку калибра 18 B&S (диаметром 40 мил), покрытую по крайней мере двумя слоями хлопка и заключенную в трубку из 97% свинца и 3% оловянного сплава. Пространства в активной зоне и между активной зоной и трубой были заполнены изоляционным материалом. Кабель диаметром два дюйма может содержать до 52 пар проводов. Вторым усовершенствованием стала разработка кабеля с сухой жилой с бумажной изоляцией.Кабели с сухим сердечником были успешными, потому что оболочка из свинцово-оловянного сплава теперь обеспечивала достаточную водонепроницаемость. К 1891 году сухой сердечник с бумажной изоляцией стал стандартом. Размер проводника и требования к электростатической емкости были дополнительно уменьшены, что значительно снизило уровень шума в линиях.

    Телефонный кабель постоянно совершенствовался, использовались все более тонкие проводники в данном кабеле, снижались требования к электростатической емкости и увеличивалось соотношение воздуха и бумаги в изоляции.Некоторые улучшения кабеля стали возможными благодаря улучшениям, внесенным в другие области телефонии, такие как передатчики, приемники, катушки и схемы коммутатора. Следующим важным шагом была загрузка телефонных линий. Загрузка телефонных кабелей повысила эффективность передачи. В 1912 году для оболочки кабеля был разработан новый сплав 1% сурьмы и 99% свинца. Этот материал был более экономичным, чем трубы из свинцово-оловянного сплава, имел хорошую прочность на разрыв, коррозионную стойкость и механические свойства, необходимые для воздушных и подземных кабелей.Еще одним усовершенствованием стало изобретение ретранслятора, который усиливал голосовые сигналы. Системы оператора связи или мультиплексирование позволяют использовать одну пару проводов для нескольких вызовов.

    Операторы коммутаторов

    Конец 19-го и начало 20-го веков были временем перемен и быстрого роста в телефонной индустрии. Телефон превратился из новинки, которую могли себе позволить лишь немногие, в то, что большинство считает необходимостью сегодня. Некоторые из недавних усовершенствований - использование пластиковой изоляции и разработка коаксиального кабеля во время Второй мировой войны.По двум коаксиальным кабелям можно передавать до 600 разговоров. Сегодня большинство улучшений в телефонных кабелях сосредоточено на передаче большего количества информации с более высокой скоростью по тем же проводам. Одна область интересов - развитие ADSL или асимметричной цифровой абонентской линии. ADSL - это способ передать больше информации по обычному медному проводу. Технология передачи ADSL имеет потенциал для передачи голоса, данных, а также до 4 видеоканалов абоненту или до 8 мегабит в секунду (Мбит / с) информации, а также голоса и данных обратно в телефонную компанию, используя все готовое оборудование. на место медные телекоммуникационные провода. 3 Телефонный кабель прошел долгий путь с 1877 года, и технология все еще совершенствуется.

    Сеть

    - Почему кабели Ethernet имеют 8 проводов?

    Это интересный вопрос, поскольку я никогда не видел ничего, что авторитетно заявляло бы о дизайнерских решениях, лежащих в основе этого выбора. Все, с чем я сталкивался, будь то в Интернете или в разговоре с людьми, которые умнее меня в этой области, похоже, указывает на две возможности:

    1. Перспективы
    2. Дополнительное экранирование

    Перспективы

    Ко времени выпуска спецификации Cat5 мы наблюдали взрывной рост количества кабелей для передачи данных.Телефон использовал Cat3 или что-то подобное в течение некоторого времени, последовательные соединения были запущены во всех университетских кампусах, ThickNet начал свой путь, ThinNet начал находить широкое применение в микрокомпьютерных лабораториях и, в некоторых случаях, в офисах. Было очевидно, что за сетевым компьютерным оборудованием будущее. Мы также узнали об ужасных расходах на замену кабелей для удовлетворения требований более длинных сегментов или более высоких скоростей. Посмотрим правде в глаза, замена кабеля - кошмарная работа и дорого.

    Идея ограничения этой стоимости путем разработки кабеля, который можно было бы проложить и оставить на некоторое время, была определенно привлекательной. Так что дальновидные инженеры, которые, вероятно, устали от замены проводки, легко могли счесть целесообразным разработать дополнительные пары в спецификации. В конце концов, особенно в то время, когда цена на оптовую медь была относительно низкой. Что дороже - добавление 4 дополнительных проводов или команда людей, удаляющая старую проводку и добавляющая новую?

    Дополнительное экранирование

    Поскольку типовой Cat5 является UTP (неэкранированная витая пара), он не содержит дополнительной заземленной фольги для защиты от посторонних электромагнитных помех.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
