Содержание

Машины переменного тока.


Трафарет Visio Машины переменного тока.

В трафарет Visio, входят базовые символы условных обозначений электрических машин переменного тока.

Выбором дополнительных характеристик и конструктивных особенностей, из контекстного меню и таблицы данных фигуры, можно получить все предусмотренные стандартами условные обозначения машин переменного тока, например:

Машина электрическая — обозначение упрощенное однолинейное.

В таблице Данные фигуры, для однолиненейного варианта условного обозначения, возможно выбрать один из вариантов типа машины: двигатель, двигатель синхронный, генератор, генератор синхронный, двигатель-генератор, преобразователь, сельсин


Двигатель.
Преобразователь.
Генератор.
Сельсин.




Двигатель синхронный.
Генератор синхронный.
Двигатель — генератор.



и дополнительные сведения, например для условного обозначения двигателя:


Двигатель постоянного тока.

Двигатель переменного тока трехфазный.
Двигатель трехфазный, соединение обмоток в треугольник.




Двигатель трехфазный, соединение обмоток в треугольник.
Двигатель трехфазный, соединение обмоток звезда + N.
Двигатель трехфазный, три раздельных обмотки.





Двигатель асинхронный трехфазный — символы условных обозначений.

Для условного обозначения двигателя асинхронного трехфазного, через контекстное меню фигуры Visio, можно показать или скрыть защитный провод заземления и символ заземления корпуса.

Расстояние между выводами обозначения электродвигателя можно изменить, перемещением маркера фигуры.


Двигатель асинхронный трехфазный.
Двигатель асинхронный трехфазный с защитным проводом заземления.
Двигатель асинхронный трехфазный, корпус заземлен.



Примеры для услоного обозначения двигателя асинхронного трехфазного с 6 выводами обмоток:


Двигатель асинхронный трехфазный, 6 выводов.
Двигатель асинхронный трехфазный, 6 выводов, защитный провод заземления.
Двигатель асинхронный трехфазный, 6 выводов, защитный провод заземления, заземленный корпус.





Посмотреть пример на видео:



Двигатель асинхронный трехфазный с фазным ротором — примеры условных обозначений.

Изменение условного обозначения двигателя с фазным ротором, аналогично изменению условного обозначения двигателя асинхронного трехфазного:


Двигатель асинхронный трехфазный с фазным ротором.
Двигатель асинхронный трехфазный с фазным ротором, корпус заземлен.
АД трехфазный с фазным ротором, с защитным проводом заземления и заземленным корпусом.





Двигатель асинхронный однофазный — примеры условных обозначений.

   Через контекстное меню фигуры обозначения можно показать или скрыть дополнительную обмотку, защитный провод заземления и символ заземления корпуса электрической машины.

   Расстояние между выводами обозначения электродвигателя можно изменить, перемещением маркера фигуры.


Двигатель асинхронный однофазный.
Двигатель асинхронный однофазный, корпус заземлен.
АД однофазный с дополнительной обмоткой и защитным проводом заземления.





Двигатель коллекторный — примеры условных обозначений.

Двигатель коллекторный однофазный последовательного возбуждения.
Двигатель коллекторный однофазный репульсионный.
Двигатель коллекторный трехфазный.





Машины синхронные однофазные — примеры символов условных обозначений.

Генератор синхронный однофазный.
Двигатель синхронный однофазный.





Машины синхронные трехфазные — примеры условных обозначений.

Именение рода машины и дополнительных сведений, осуществляется в таблице данных фигуры Visio.


Генератор синхронный трехфазный с обмотками, соединенными в треугольник.
Генератор синхронный трехфазный с обмотками, соединенными в звезду.
Генератор синхронный трехфазный с обмотками, соединенными в звезду, с выведенной нейтралью.




Двигатель синхронный трехфазный с обмотками, соединенными в треугольник.
Двигатель синхронный трехфазный с обмотками, соединенными в звезду.
Двигатель синхронный трехфазный с обмотками, соединенными в звезду, с выведенной нейтралью.




Генератор переменного тока синхронный трехфазный с постоянным магнитом.
Генератор синхронный трехфазный, оба конца каждой фазы выведены.
Двигатель синхронный трехфазный, оба конца каждой фазы выведены.





Преобразователь — условное обозначение.

Преобразователь одноякорный постоянно-переменного тока трехфазный.



Дополнительные символы определяющие тип электрических машин.
    Символы соединения обмоток электрической машины в треугольник, звезду или звезду с выведенной нейтральной точкой соединения обмоток. Переключение группы соединения проводятся в таблице данных фигуры. Символ шаговый двигатель. Символ линейный двигатель, направление движения вправо и влево. Символ линейный двигатель направление движения влево. Символ линейный двигатель, направление движения вправо. Символ автоматического пускателя. Символ термистора.



Любой из дополнительных символов, может быть добавлен в любую фигуру условного обозначения электрической машины.
 Некоторые примеры условных обозначений электрических машин, полученных добавлением дополнительных символов:


Двигатель асинхронный трехфазный с встроенным термистором.
Двигатель асинхронный трехфазный с обмотками, соединенными в звезду.
Двигатель асинхронный трехфазный шаговый.




Двигатель асинхронный трехфазный линейный, направление движения вправо и влево.

Двигатель асинхронный трехфазный со статором, соединенным звездой, с автоматическими пускателями в роторе.



Примечание: Если предполагается горизонтальное расположение условного обозначения двигателя на схеме, фигуру обозначения необходимо сначала повернуть горизонтально, а затем добавить дополнительный символ.

Посмотреть технологию вставки дополнительных символов в условные обозначения электрических машин на видео:



Условные графические обозначения в электрических схемах

Страница 16 из 54

Для единообразного понимания и облегчения чтения чертежей все элементы электрических схем (контакторы, автоматические выключатели, кнопки, реле, контакты, обмотки аппаратов) изображаются условными графическими обозначениями.

Наиболее часто встречающиеся условные обозначения приведены в табл. 6. На схемах всем элементам одного аппарата дают одинаковое буквенное обозначение, которое указывает основную функцию, выполняемую этим аппаратом, например: П — пускатель магнитный, В и Н — контакторы или магнитные пускатели направления вращения электродвигателя вперед или назад, РВ — реле времени, РТ — реле токовое, УП — универсальный переключатель и т. д. Все элементы аппаратов на схеме показываются в положении, когда они не находятся под напряжением и по их обмоткам не протекает ток.

Рис. 27. Схема ручного и автоматического управления асинхронным электродвигателем с короткозамкнутым ротором

Таблица 6
Условные графические обозначения в схемах



Наименование

Обозначение

Наименование

Обозначение

Электродвигатель -асинхронный, трехфазный, с короткозамкнутым ротором

Трансформатор трехфазный с соединением обмоток треугольник — звезда с выведенным нулем

Электродвигатель асинхронный, трехфазный, с фазным ротором

Трансформатор тока

Электродвигатель синхронный, трехфазный

Трансформатор напряжения

Электродвигатель постоянного тока

Автотрансформатор

Наименование

Обозначение

Наименование

Обозначение

Реактор

Диод полупроводниковый

Резистор: 1 — нерегулируемый; 2 — регулируемый

Обмотка реле, контактора, магнитного пускателя, электромагнита

Конденсатор: 1 — нерегулируемый; 2 — регулируемый

Реле (общее обозначение)

Предохранитель плавкий

Контакт Коммутационного устройства: 1 — замыкающий; 2 — размыкающий

Наименование

Обозначение

Наименование

Обозначение

Контакт для коммутации сильноточной цепи: 1—замыкающий; 2 — размыкающий

Выключатель путевой с замыкающим контактом

Реле электротепловое

Выключатель трехполюсный с автоматическим возвратом

Выключатель кнопочный нажимной с самовозвратом: 1 — с замыкающим контактом; 2 — с размыкающим контактом

Разъединитель трехполюсный

Контакты, которые замыкаются при протекании тока в обмотке управляющего ими аппарата(контактора, магнитного пускателя, реле), называются замыкающими; контакты, которые при тех же условиях размыкаются, называются размыкающими. При прекращении протекания тока в обмотке управляющего аппарата контакты возвращаются в исходное положение. В качестве примера построения схем на рис. 27 изображена схема ручного и автоматического управления асинхронным короткозамкнутым электродвигателем с помощью упомянутого ранее блока управления БУ5140. На схеме буквами АВ обозначен автоматический выключатель А3124, Р — рубильники, Пр — предохранитель, УП — универсальный переключатель режимов управления (ручного р и автоматического а), ТР — тепловое реле и его размыкающие контакты, П — пускатель магнитный, его обмотка и контакты. Ручной пуск электродвигателя осуществляется поворотом рукоятки универсального переключателя УП в положение р, при этом замыкается цепь питания обмотки пускателя, пускатель замыкает свои главные контакты и включает электродвигатель. Автоматическое управление пуском электродвигателя осуществляется при повороте рукоятки универсального переключателя в положение а. При получении импульса от внешнего датчика (реле) его контакт АС (на схеме очерчен пунктиром) замыкается, обмотка пускателя получает питание и пускатель включает электродвигатель. Остановка электродвигателя осуществляется поворотом рукоятки переключателя в положение «О».

Как обозначается двигатель на электрической схеме

Электрическая схема – это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы – условные обозначения и правила расшифровки их сочетаний.

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов – замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта – замыкание и размыкание цепи. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

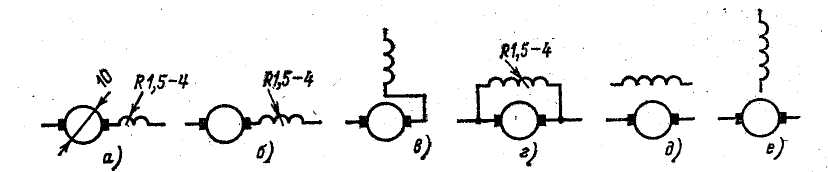

Условные графические обозначения и размеры некоторых элементов принципиальных схем:

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т. д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

A

Лазеры, мазеры, приборы телеуправления, усилители.

B

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

C

D

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

E

Различные виды осветительных устройств и нагревательных элементов.

F

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

G

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

H

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

K

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

L

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

M

Двигатели постоянного и переменного тока.

P

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Q

Выключатели и разъединители в силовых цепях

Силовые автоматические выключатели, короткозамыкатели, разъединители.

R

Варисторы, переменные резисторы, терморезисторы, потенциометры.

S

Коммутационные устройства в цепях сигнализации, управления, измерительных приборах

Различные типы выключателей и переключателей, а также выключатели, срабатывающие действием различных факторов.

T

Стабилизаторы, трансформаторы напряжения и тока.

U

Различные типы преобразователей и устройства связи

Выпрямители, модуляторы, демодуляторы, дискриминаторы, преобразователи частоты, инверторы.

V

Полупроводниковые и электровакуумные приборы

Диоды, тиристоры, транзисторы, стабилитроны, электронные лампы.

W

Антенны, линии и элементы, работающие на сверхвысоких частотах.

Антенны, волноводы, диполи.

X

Гнезда, токосъемники, штыри, разборные соединения.

Y

Механические устройства с электромагнитным приводом

Тормоза патроны, электромагнитные муфты.

Z

Оконечные устройства, ограничители, фильтры

Кварцевые фильтры, линии моделирования.

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Символы двухбуквенного кода

A

Устройства общего назначения

B

Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания

BA

BB

Детекторы ионизирующих элементы

BD

BE

BF

BC

BK

BL

BM

BP

BQ

Датчики частоты вращения – тахогенераторы

BR

BS

BV

C

D

Интегральные схемы, микросборки

Схемы интегральные аналоговые

DA

Схемы интегральные, цифровые, логические элементы

DD

Устройства хранения информации

DS

DT

E

EK

EL

ET

F

Защитные устройства, предохранители, разрядники

Дискретные элементы токовой защиты мгновенного действия

FA

Дискретные элементы токовой защиты инерционного действия

FP

FU

Дискретные элементы защиты по напряжению, разрядники

FV

G

Генераторы и другие источники питания

GB

H

Индикаторные и сигнальные элементы

Приборы звуковой сигнализации

HA

HG

Приборы световой сигнализации

HL

K

Контакторы, пускатели, реле

KA

KH

KK

Контакторы, магнитные пускатели

KM

KT

KV

L

Дроссели, катушки индуктивности

Дроссели люминесцентных светильников

LL

M

P

Измерительные приборы и оборудование (недопустимо использование маркировки РЕ)

PA

PC

PF

Счетчики активной энергии

PI

Счетчики реактивной энергии

PK

PR

PS

Измерители времени действия, часы

PT

PV

PW

Q

Выключатели и разъединители в силовых цепях

QF

QK

QS

R

RK

RP

RS

RU

S

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

SA

SB

SF

Выключатели, срабатывающие под действием различных факторов:

SL

SP

– от положения (путевые)

SQ

– от частоты вращения

SR

SK

T

TA

TS

TV

U

Устройства связи, преобразователи неэлектрических величин в электрические

UB

UR

UI

Выпрямители, генераторы частоты, инверторы, преобразователи частоты

UZ

V

Приборы полупроводниковые и электровакуумные

VD

VL

VT

VS

W

Антенны, линии и элементы СВЧ

WE

WK

WS

WT

WU

WA

X

Скользящие контакты, токосъемники

XA

XP

XS

XT

XW

Y

Механические устройства с электромагнитным приводом

YA

Тормоза с электромагнитными приводами

YB

Муфты с электромагнитными приводами

YC

Электромагнитные патроны или плиты

YH

Z

Ограничители, устройства оконечные, фильтры

ZL

ZQ

Кроме того, в ГОСТе 2. 710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Обозначение частотного преобразователя на схеме

По схеме в одно время работает только 1 насос для поддержки давления. Насосы переключаются по времени для одинакового износа. Схема обуславливает ввод при аварии резерва. Для этих целей применяется реле давления. С помощью него диагностируется неисправность и выход из строя насоса. Если один насос сломан, то другой насос постоянно эксплуатируется. Чтобы сбросить сигнал режима аварии выходного двигателя, переключают выключатель «Пуск» на значение «Стоп».

Настраивание VFD в системах поддержки давления для прибора с сигналом обратного выхода до 20 мА и интервалом замеров до 10 бар.

Условные графические обозначения

Приводы и исполнительные механизмы имеют условные графические обозначения.

В схемах различных устройств применяют обозначения символами отдельных частей. Ими могут являться группы элементов, частотные преобразователи, двигатели и другие. А также могут быть воспроизводящие устройства, источники питания.

Функциональные элементы изображают разными фигурами. Чтобы было более понятно внутри обозначений размещены знаки, определяющие мнемоничность режима.

Многие символы изображены квадратами.

Обозначение разных элементов

Создание схем входит в обязанности инженера промышленного масштаба. Существуют стандарты на схемы и изображения разных элементов. Здесь была основной ЕСКД. Сложилась определенная практика, применяемая в обозначениях частей и составления схем работы на качественном уровне.

Искусство создания схем

Правильно составленных схем осталось совсем немного. Хорошую схему составлять трудно, долго. При создании схемы нельзя забывать, что схема необходима для человека, а не для простого описания какого-либо прибора, выходного двигателя. Многие схемы, созданные по ЕСКД, составлены неграмотно инженерами. Чтобы составить нормальную схему, необходимо изучить искусство для их составления. Когда схема создана на профессиональном уровне, то становится легко работать с ней и с устройством. Рекомендуется перерисовывать схему оборудования, с которым вы работаете или обслуживаете часто.

Главные принципы создания схем

  • Схема создается для человека, обслуживающего устройство, а не для машины.
  • Схема должна читаться и быть подробной, между ними должен быть баланс.
  • Выделяют графическими способами важность необходимых участков и обратная суть устройства.
  • При взгляде должно быть понятно, куда идет путь основных режимов и функций.

Виды схем для промышленности

Применяются 2 вида схем:

  1. Большая схема прибора на большом листе, со списками и разной атрибутикой.
  2. Альбом схем с множественными листами, более 100 листов, на формате А4.

Большие схемы использовались в советское время на предприятиях, работающих по-старому. Такие схемы в работе неудобны. Для ее изучения нужна большая поверхность для раскладывания. Скоро она придет в негодное состояние, скопировать ее не так просто. Разобраться в устройстве по такой схеме нельзя. Существуют крупные заводы, продолжающие до сих пор изготавливать такие схемы.

Схемы в виде альбома имеют современный вид, чаще применяются для зарубежного оборудования. Недостатком их является то, что в ней много листов, которые нужно перебирать постоянно. На каждом листе изображают один элемент, связь между ними указывают ссылками и сигналами. Инновационные производители делают изображения на разных листах только цепь безопасности.

Если получен новый станок, то нужно сразу сделать его схему защиты с элементами. Это уменьшит время освоения оборудования. Мало сбалансированных схем, производители не хотят их выполнять.

Правила разработки схем

  1. Разбить прибор на части.
  2. Изобразить их на разных листах.
  3. Обратные сигналы на схеме изображают слева направо.
  4. Ток на схеме течет сверху вниз.
  5. Нельзя перегружать проводами схему.

Изображение соединений

Используются отличия в разных элементах. Существуют определенные традиции для изображения элементов.

  • Цифровые и аналоговые приборы.
  • Промышленные механизмы.
  • Освещение и снабжение.

Линии соединения

Каждый проводник имеет наименование. Если у проводов одно название, то их считают за один провод.

Соединение общее

Сигналы с одним изображением и названием считают соединенными. Применяйте эти знаки для оптимизации изображения графики. Для питающих проводов есть правило: «ток течет сверху вниз».

Специальные обозначения

Обозначения применяются для определения свойств соединений.

Обозначение элементов

Элементы обозначаются буквами и цифрами. Имеется много вариантов обозначения.

Правила обозначения:

  • Элемент обозначают выше изображения.
  • Номинальное значение описывается под изображением.
  • Одни и те же элементы подписывают одним кодом, но разными номерами.
  • Нумерацию изображений ведут сверху вниз, и слева направо.

Частотный преобразователь, выпрямитель, инвертор имеет кодировку «UZ».

Условные графические и буквенные обозначения

Условные графические и буквенные обозначения устанавливаются государственными стандартами, что позволяет всем, кто работает со схемами электрических цепей, легко понимать их.

В схемах электрических цепей (силовых, управления, вспомогательных) электроподвижного состава наиболее часто используют следующие условные графические обозначения:

Заземление «Земля». Через коробку заземления провода низковольтных цепей соединяются с «минусом» аккумуляторной ба тареи, а высоковольтных — с ходовыми рельсами

Примечание. Принадлежность к тому или иному аппарату указывается сокращенным обозначением этого аппарата — номером или буквенным обозначением контактора или другого аппарата.

В схеме силовых цепей приняты следующие условные буквенные обозначения:

ТР — токоприемник рельсовый

КС1 — силовая соединительная коробка

КС2 — коробка заземления

Ц — главный предохранитель

ГВ — главный разъединитель

Л Kl — ЛК4 — линейные контакторы

РПЛ, РП1-3, РП2-4 — силовые катушки реле перегрузки (соответственно линейного, в цепи тяговых двигателей 1 и 3, 2 и 4)

Я1 — ЯЯ1, Я2 — ЯЯ2, ЯЗ — ЯЯЗ, Я4 — ЯЯ4 — начало и конец обмоток якорей тяговых двигателей

Kl — КК1, К2 — КК2, КЗ — ККЗ, К4 — КК4 — обмотки возбуждения тяговых двигателей

«Вперед», «Назад» — силовые контакторы реверсора КИП — КШ4 — электромагнитные контакторы ослабления возбуждения ИШ1-3, ИШ2-4 — индуктивные шунты в цепях 1-й и 2-й групп тяговых двигателей ТШ — электромагнитный контактор цепи подмагничивания тяговых двигателей PI — Р37 — резисторы

PKI — РК26 — силовые контакторы реостатного контроллера Т1 — Т22 — силовые контакторы переключателя положений РУТ — силовая катушка реле ускорения и торможения ЗУМ — заземляющее устройство РЗ-1 — реле защиты

Н1 — НН1, Н2 — НН2, ЯЗ — ННЗ, Н4 — НН4 — обмотки подмагничивания тяговых двигателей

В схемах вспомогательных цепей и цепей управления приняты следующие условные буквенные обозначения:

АБ — аккумуляторная батарея

КВ — контроллер машиниста

КРП — контроллер резервного пуска

РЦУ — разъединитель цепей управления

СДРК — серводвигатель реостатного контроллера

РК — реостатный контроллер

СДЯП — серводвигатель переключателя положений 3777# — электромагнитный дисковый тормоз переключателя положений

KIK — мотор-компрессор

КК — контактор мотор-компрессора

КО — контактор освещения

КЗ-2 — контактор заряда аккумуляторной батареи

ДВР — дверной воздухораспределитель

БД — дверные блокировки (конечные выключатели)

ВЗ-1, ВЗ-2 — вентили замещения

Р1-5 — контактор в цепи 1-го и 5-го проводов

АК — регулятор давления

УАВА — универсальный автоматический выключатель автостопа АВТ — автоматический выключатель тормоза КРР — кнопка резервного реверсирования Ф — фары

РП — реле перегрузки

«Возврат РП» — реле возврата реле перегрузки

РУТ — реле ускорения и торможения

НР — нулевое реле

СР-1 — стоп-реле

РВ-1, РВ-2 — реле времени

Рпер — реле перехода

РР — реле реверсирования

РРТ — реле ручного торможения

РКП, РКМ — кулачковые контакторы реостатного контроллера РЗ — реле заряда

ПРВ — промежуточное реле времени РЗ-2 — реле сигнализации РРП — реле резервного пуска ВУ- выключатель управления КУ- кнопка управления

ПС, ПП, ПТ1, ПТ2 — блок-контакты переключателя положений соответственно для позиций последовательного и параллельного соединения тяговых двигателей в режиме тяги, для позиций «Тормоз 1» и «Тормоз 2».

Контрольные вопросы 1. Для чего нужны условные обозначения в схемах электрических цепей?

2. Чем определяются условные обозначения?

⇐Виды схем, принципы их построения | Электропоезда метрополитена | Способы управления тяговыми двигателями⇒

Законы :: ГОСТ 2.744-68 ЕСКД. Обозначения условные графические в схемах. Устройства электрозапальныеГОСТ от 1967-12-01 N 2.744-68Постановление Госстандарта СССР от 01.12.1967


ГОСТ 2.744-68

Группа Т52

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



Единая система конструкторской документации


ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.
УСТРОЙСТВА ЭЛЕКТРОЗАПАЛЬНЫЕ


Unified system of design documentation.
Graphic identifications in schemes.
Electrical ignitiondevices



Дата введения 1971-01-01



     УТВЕРЖДЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

     ПЕРЕИЗДАНИЕ. Октябрь 1994 г.


     Обозначения электрозапальных устройств приведены в таблице.



Наименование

Обозначение

1. Свеча зажигания искровая


2. Свеча зажигания эрозионная


3. Электрозапал (пиропатрон):

а) с одной спиралью


б) с двумя спиралями


Примечание. Направление выводов и взаимное расположение нагревателей не устанавливается и может быть, например, выполнено следующим образом





Текст документа сверен по:
официальное издание
ЕСКД. Обозначения условные
графические в схемах: Сб. ГОСТов. —
М.: Издательство стандартов, 1995

Электродвигатель — урок. Физика, 8 класс.

Практически важное значение имеет вращение проводника с током в магнитном поле.



Поместим квадратную рамку, по которой течёт ток, между полюсами дугообразного магнита перпендикулярно линиям магнитного поля магнита (рис. \(1\)).



Рис. \(1\)



Тогда со стороны магнитного поля на вертикальные участки рамки будут действовать силы \(F\), направленные перпендикулярно току в рамке. Поскольку в вертикальных участках рамки ток имеет противоположное направление (в левой части рамки — вниз, а в правой — вверх), то и силы, действующие на вертикальные участки рамки, будут одинаковы по модулю, но противоположны по направлению (слева — вперёд, к наблюдателю, а справа — назад, от наблюдателя).

Действие равных по модулю, но противоположных по направлению сил на рамку приведёт к повороту рамки на \(180\)° против часовой стрелки, если смотреть на неё сверху.

Если каким-либо образом в этот момент изменить направление тока в рамке в другую сторону, то рамка сделает ещё пол-оборота против часовой стрелки. Таким образом, изменяя направление тока в рамке на противоположное каждые пол-оборота, можно заставить рамку вращаться в одну и ту же сторону.



Рассмотрим насаженную на вертикальную ось прямоугольную рамку \(ABCD\). Рамка представляет собой небольшое количество витков изолированного провода (рис. \(2\)). Концы провода соединяются с полукольцами \(2\).



Рис. \(2\)



Для соединения рамок с электрической цепью полукольца прижимаются к металлическим пластинам, которые называют щётками. Одна из щёток соединена с положительным полюсом источника, вторая соединена с отрицательным полюсом источника напряжения.



Так как за направление тока принимают движение от положительного полюса к отрицательному полюсу, то на участках проводника \(AB\) и \(CD\) токи противоположны по направлению. Поэтому силы, действующие на стороны рамки \(AB\) и \(CD\) направлены в противоположные стороны, что и вызывает поворот рамки (в данном случае по часовой стрелке). Так как к рамке присоединены полукольца, то и они тоже повернутся и образуют контакт уже с другой  щёткой. При этом ток начнет протекать в другую сторону. Силы, возникающие при этом, будут продолжать вращать рамку в прежнем направлении (по часовой стрелке).



Вращение катушки с током в магнитном поле используется в устройстве электрического двигателя.



В  технике применяют электродвигатели, обмотка которых содержится большое количество витков проволоки, которые размещаются в специальных прорезях железного цилиндра — ротора двигателя (рис. \(3\)). Иногда его называют якорем. Он служит для усиления магнитного поля, возникающего при протекании тока по виткам проволоки.



Рис. \(3\)



Магнитное поле, в котором вращается ротор двигателя, создаётся статором, который также является сильным электромагнитом. Питание электромагнита осуществляется от того же источника тока, что питает обмотку ротора. Внутри ротора проходит металлический вал — он по сути является осью вращения. Этот вал соединяется с механизмом, который нужно привести во вращение. И во время поворота якоря начинает вращаться весь механизм.



Электродвигатели постоянного тока чаще всего можно встретить в транспорте — троллейбусы, трамваи, метро) или в промышленности (подъёмные краны, станки металлопроката).

При работе с легковоспламеняющимися веществами, например, с бензином или нефтью, используются безыскровые электродвигатели. Такие двигатели ставят в насосах нефтяных скважин и бензоколонках.



Кроме электродвигателей постоянного тока используют электродвигатели переменного тока. Они есть в каждой квартире, как составная часть стиральной машины, холодильника, пылесоса.



Почему все большее и большее используют электродвигатели? Это связано с их размерами (они меньше, чем тепловые аналоги той же мощности), но самое главное преимущество связано с воздействием на окружающую среду. Электродвигатели не выделяют выхлопные газы и дым. Например, электромобиль (начиная с производства комплектующих частей) за срок службы оказывается в 5-7 раз экологичнее, чем его аналог с тепловым двигателем. Мощности электродвигателя позволяют достичь высоких КПД.

Условное обозначение электродвигателя на электрических схемах представлено на рисунке \(4\).



Рис. \(4\)

Борис Семёнович Якоби, русский учёный, считается одним из первых изобретателем электрических двигателей.

Отрицательным свойством любого двигателя является именно потеря энергии в виде рассеивания тепла, что приводит к перегреванию атмосферы при большом количестве двигателей.

\( \)

Обозначение ракетного двигателя модели

Летающие модели ракет — относительно безопасный и недорогой способ для студентов познать основы сил и реакция транспортных средств на внешние силы. Как самолет, модель ракеты подвергнутый силы веса, тяга и аэродинамика во время своего полет. Вес и аэродинамика определяются конструкцией корпуса. модельные компоненты ракеты. Тяга обеспечивается сменным твердотопливный ракетный двигатель которые можно купить в местных магазинах хобби или игрушках.

Модельные характеристики ракеты ( как далеко, как высоко, как быстро) зависит от великого сделка по ракете производительность двигателя. Есть несколько разных способов характеризуют характеристики ракетного двигателя. Модели ракетных двигателей бывают самых разных размеров и веса, с разным количеством топлива, с различные формы прожига, влияющие на профиль тяги, и разные значения времени задержки.

Вверху страницы показаны типичные кривые производительности для нескольких различных ракетные двигатели.Построим график тяги в зависимости от времени после зажигания для каждого двигателя сплошными линиями. Вы заметите, что при сравнении двигателей, существует большая разница между уровнями и формами сюжеты. Для любого отдельного двигателя тяга меняется со временем. Мы можем задать усредненной по времени тяги двигателя следующим образом: сложение продукта тяги за небольшое время приращения количество увеличения времени, а затем деление на общее время. Результат этого усреднения показан на графике пунктирными линиями.

При покупке модельных ракетных двигателей вы заметите этикетку на каждом двигателе. в формате; буквенное число — число . На рисунке показан C6-4. Первое число обозначает среднюю тягу в Ньютонах. C6-4 имеет среднюю тягу 6 Ньютонов. Средняя тяга, умноженная на время работы двигателя называется общий импульс двигателя.Буква дает максимальный суммарный импульс этого класс двигателя. Двигатель типа «А» имеет максимальный импульс 2,5 Ньютон-секунды, «1 / 2A» — 1,25 Н-с, «В» — 5,0 Н-с, «С» имеет 10,0 Н-сек, а «D» — 20,0 Н-сек. Если сравнить кривые для B6 и C6, мы обнаруживаем, что оба двигателя имеют одинаковую среднюю тягу (6 Ньютонов), но двигатель «C» горит почти вдвое дольше, давая удвоенный общий импульс. секундное число указывает продолжительность задержки в секунд.У C6-4 есть время задержки 4 секунды между выключением двигателя и зажиганием. выброса заряда. Время задержки определяет продолжительность фаза полета накатом. Если время задержки слишком мало по сравнению с оптимальным накатом транспортного средства, парашют разворачивается по пути наверх и останавливает полет. Если время задержки слишком велико, автомобиль может упасть на землю до того, как парашют сработает.

Разработчик двигателя может повлиять на тягу и общую импульс двигателя за счет изменения диаметра пороха (и кожуха).Типичные двигатели «1 / 2A» имеют диаметр 13 мм, типовые двигатели «A», «B» и «C». имеют диаметр 18 мм, а типичные двигатели «D» имеют диаметр 24 мм. Это важно помнить, потому что модель ракеты, разработанная для двигателя «B», будет не принимайте «1 / 2A» или «D». Двигатели не влезут в фиксированная опора двигателя ракеты.

Экскурсии
  • Модель Rocket:
Деятельность:

Связанные сайты:
Rocket Index
Rocket Home
Руководство для начинающих Главная

Поиск запчастей для косилок Bad Boy — Косилки Bad Boy

Bad Boy Mowers использует серийный номер вашей машины в качестве основного справочного руководства при поиске запчастей Bad Boy Mowers. Как только вы найдете свой серийный номер, будет лучше написать его в руководстве пользователя Bad Boy или где-нибудь под рукой, чтобы в следующий раз он вам понадобился.

Последовательность серийных номеров косилок Bad Boy для моделей 2004 года и новее состоит из семнадцати или восемнадцати цифр, начинающихся с буквы «B». Для устройств старше 2004 года у вас может быть 16 цифр. В настоящее время у нас нет схем деталей для агрегатов старше 2007 года.

Серийный номер косилки Bad Boy находится под днищем пола или сразу за сиденьем и перед двигателем на белой наклейке или, для более старых моделей, на серебряной наклейке под днищем пола.После того, как вы определите свой серийный номер, последовательность номеров будет иметь следующий вид:

Серийный номер Разбивка

Bad Boy Mowers — Пример серийного номера:

BZE48726KA05141030

BZE — Обозначение модели (ZT Elite)

48 — Размер деки (48 дюймов)

726KA — Обозначение двигателя (двигатель Kawasaki 726cc) *

05 — Месяц изготовления (05 = май)

14 — Год изготовления (14 = 2014)

1030 — Номер производственной линии (не требуется для поиска деталей)

* Серийный номер может отображать л. с. или номер модели двигателя вместо куб.см (Пример: 27KO — 27Hp Kohler / FS730KA — Kawasaki FS730V)

Коды моделей косилки BZE48726KA05141030

** Outlaw / Outlaw Extreme / Compact Outlaws указаны по их движку и размеру колоды.Если у вас есть какие-либо вопросы о вашей модели, позвоните одному из наших специалистов по запчастям по телефону 855-888-7278, и мы поможем вам определить, какая у вас модель.

Код модели двигателя s BZE48726KA05141030

КО Колер
кт Колер 7000 серии
ZT Доверенное лицо Колера
EV Колер EFI
КА Кавасаки
FR / FS / FX Кавасаки
CA Дизель Caterpillar
ВА Бриггс и Страттон Авангард
Я. Ямаха
ПК Perkins Дизель
GXV Хонда

Требуется помощь в поиске информации о модели вашего двигателя. Щелкните здесь.

ВОЗМОЖНЫЕ МЕСТА НАЙТИ СЕРИЙНЫЙ НОМЕР BAD BOY MOWER:

T Тип шасси и обозначение двигателя

Шасси

Номер шасси — это ключевые данные для идентификации вашего автомобиля. На всех T-образных типах он проштампован на боковой панели или удлинителе шасси. Этот номер должен совпадать с номером шасси (или номером автомобиля), нанесенным на пластину (а), приклепанную к аккумуляторной батарее / ящику для инструментов или перегородке под капотом автомобиля.Для моделей TA / TB / TC это не проблема, потому что не используются префиксы; Номера шасси идут от TA 0253-3255, TB 0252-0630 и TC 0252-10251. Некоторые историки могут с этим поспорить, но похоже, что прототипы TA имели номера 0251 и 0252, тогда как прототипы TB и TC имели номера 0251 и не считались серийными автомобилями.

Для ТД было два типа; простые TD и TD / C, «соревновательная» версия с большими клапанами и карбюраторами и более жесткой передней подвеской. Последний также называется Mark II и, следовательно, его часто путают с кодом TD2, который является частью кодов двигателей автомобилей, выпущенных примерно после номера шасси 10000, и означает более крупное сцепление.Номера шасси TD от 0251 до 29915. TD также имели дополнительные коды для экспортных автомобилей, EXR и EXL для RHD и LHD соответственно. К этому было добавлено либо «U», либо, для более поздних TD, «LNA» для автомобилей, предназначенных для Северной Америки.

В случае TF, после двух прототипов, Абингдон начал использовать общекорпоративную систему нумерации Nuffield, начиная с 0501 (система нумерации BMC не была введена в MG до 1959 года с введением MGA 1600). После 6200 TF 1250 и 3400 TF 1500 последняя TF имела номер 10100.Префиксы TF системы нумерации Nuffield, составляющие автомобильный номер на идентификационной табличке, легко декодируются следующим образом:

Письма:

HD — это аббревиатура от M.G. 2-х местный в схеме Наффилда. A = черный, B = светло-серый, C = темно-красный, E = средне-зеленый, P = слоновая кость.

Первая цифра:

1 = Великобритания с правым рулем, 2 = экспорт с правым рулем, 3 = экспорт с левым рулем, 4 = Северная Америка с левым рулем.

Вторая цифра:

3 = целлюлоза, 5 = грунтовка, 6 = целлюлоза, синтетические крылья.

Штамповка шасси была TF плюс номер шасси («номер TF»), тогда как на идентификационной табличке использовался номер автомобиля. Так, например, HDE 23/10081 — это R.H.D. Экспортная модель (отправилась в Южную Африку), окрашенная в зелёную целлюлозу (она есть до сих пор), была одной из последних выпущенных ТФ (в марте 1955 г.).

Двигатель

Двигатель должен иметь восьмиугольную, круглую или квадратную пластину с центральным латунным диском, приклепанным к левой стороне кожуха маховика для TA, TB и TC, или на мелком цоколе на передней правой стороне. основного блока для некоторых поздних TC, затем Y, YT, TD, YB и TF.Номер двигателя будет проштампован на пластине, а центральный диск покажет тип двигателя, как описано ниже. Для Y, YT, TD, YB и TF номер двигателя также будет проштампован на неглубоком постаменте прямо над табличкой.
Полный номер двигателя состоял из префикса, показанного ниже, указывающего тип двигателя, который был связан с моделью автомобиля, за которым следовал номер двигателя, а полный номер двигателя обычно проштамповывался на идентификационной табличке автомобиля на переборке.

  • • TA имели префикс MPJG и были уникальными для этой модели
  • • TB, TC, TD, TF 1250 имели префикс XPAG
  • • TF 1500 имел префикс XPEG

Модель, на которую был установлен двигатель, обозначается следующими цифрами и буквами:

  • • Двигатели TB и TC, овальные водяные отверстия и сцепление 7¼ ”имели префикс XPAG /…..
  • • Двигатели TD и TD Mark II, овальные водяные отверстия и сцепление 7¼ ”имели префикс XPAG / TD /…. (Двигатели Y XPAG / SC /…., Двигатели YT LHD XPAG / TL /…., Двигатели YT RHD XPAG / TR /….)
  • • Двигатели TD и TD Mark II, овальные водяные отверстия и 8-дюймовое сцепление имели префикс XPAG / TD2 /…. (Двигатели Y и YB XPAG / SC2 /….)
  • • Двигатели TD Mark II с круглыми водяными отверстиями и 8-дюймовым сцеплением имели префикс XPAG / TD3 /… ..
  • • Двигатели TD с круглыми водяными отверстиями и 8-дюймовым сцеплением сохранили приставку XPAG / TD2 /….(Двигатели YB сохранили префикс XPAG / SC2 /….)
  • • Двигатели TF объемом 1250 куб. См, круглые водяные отверстия и 8-дюймовое сцепление имели префикс XPAG / TF /… ..
  • • Двигатели TF 1500cc, круглые водяные отверстия и 8-дюймовое сцепление имели префикс XPEG… ..

Для экспортных LHD TD, Y и YB в префиксе двигателя был дополнительный LHX перед номером; например. XPAG / TD / LHX…., Но обычно это появлялось только на переборке.
На большом количестве автомобилей с двигателями XPAG или XPEG установлены сменные двигатели Morris Motors или BMC (Gold Seal). У них обычно не было номера XPAG на восьмиугольной пластине, а вместо этого был буквенный префикс (были замечены A, B, C, E, G и RS), за которым следовало большее, чем обычно, число (было замечено E) на квадрате. Табличка «запасной двигатель». При замене двигателей первоначальный номер этого двигателя иногда можно увидеть чуть выше или покрыть квадратной пластиной, выбитой на блоке. Однако будьте готовы обнаружить, что двигатель вашего типа T мог начать жизнь с типа Y, или наоборот!

Подробнее о номерах отливок и маркировке блоков

Роджер Уилсон также написал более подробное и подробное объяснение изменений, внесенных в двигатели XPAG / XPEG, которые относятся к номерам отливок головки и блока.Этот файл pdf содержит множество фотографий существующих блоков и головок вместе со ссылкой на альбом фотографий, показывающий, что нужно искать, включая отметки литья, о которых теперь у нас есть новая информация, в том числе W-in-a-diamond метка, обнаруженная на более поздних блоках XPAG и XPEG.
Мы благодарим Дэвида Брауна, Криса Коллингема, Боба Дугласа, Барри Джонса, Грэма Лука, Билла Силкока, Майка Стоуна, Марка Таллетта, Артура Воудена и Барри Вулфорда за предоставленные фотографии.
Также имеется полный альбом фотографий литейных марок с описанием каждой имеющейся в наличии.

Кодировка отливок

Нажмите для увеличения

Блоки

XPAG и XPEG были не единственными блоками двигателя, отлитыми на металлургическом заводе в Веллингборо, и многие компоненты для тракторов Nuffield также производились там.
У нас также теперь есть новая информация, любезно предоставленная Тракторным клубом Наффилда и Лейланда и их историком Джоном в виде стандарта Остина Морриса для кодирования даты на блоках и головах, и хотя документ датируется 1971 годом, это пересмотр оригинального стандарта 1953 года.

Нажмите для увеличения

Это наше первое реальное свидетельство того, как расшифровать код даты, найденный рядом с щупом на блоках и на головах сзади на той же стороне, что и номер отливки.

Благодаря этому документу у нас теперь есть разумная рабочая таблица для декодирования дат приведения блоков, хотя она не идеальна: мы видели блоки с большим количеством букв или цифр, чем соответствует нашей таблице, и они исследуются.
Эта информация будет обновлена, как только у нас появится дополнительная информация, но пока вы можете прислать нам изображение кодировки рядом с щупом на вашем двигателе, мы будем очень благодарны: нам нужна дополнительная информация!

Таблица серийных номеров

Таблица серийных номеров

Первые одна или две цифры вашего серийного номера могут определить, в каком году было произведено ваше изделие Miller — см. Пример и таблицу ниже.

Пример:

Изделие с серийным номером W-117683 было произведено в 1970 году.
Изделие с серийным номером JC122376 было произведено в 1982 году.
Изделие с серийным номером LG124622 W было произведено в 2006 году.

03
Год / месяц Серийный номер Стиль #
1967 / янв. S-405265 S1
1967 / июль S-420046 S6
1968 / янв. Т-436102 Т1
1968 / июль Т-452888 Т6
1969 / янв. U-472600 U1
1969 / июль U-4 U6
1970 / янв. W-517910 W1
1970 / июль 70-539663 70-6
1971 / янв. 71-559155 71-1
1971 / июль 71-581468 71-6
1972 / янв. 72-604096 72-1
1972 / июль 72-626994 72-6
1973 / янв. HD655498 HD1
1973 / июль HD689465 HD6
1974 / янв. HE730188 НЕ1
1974 / июль HE778187 HE6
1975 / янв. HF821067 HF1
1975 / июль HF860240 HF6
1976 / янв. HG000500 HG1
1976 / июль HG044257 HG6
1977 / янв. HH000500 Hh2
1977 / июль HH050101 HH6
1978 / янв. HJ106001 HJ1
1978 / июль HJ169391 HJ6
1979 / янв. HK220001 HK1
1979 / июль HK286000 HK27
1980 / янв. JA356001 JA1
1980 / июль JA410000 JA28
1981 / янв. JB465001 JB1
1981 / июль JB522459 JB26
1982 / янв. JC585001 JC1
1982 / июль JC626075 JC26
1983 / янв. JD660001 JD1
1983 / июль JD688500 JD26
1984 / янв. JE732465 JE1
1984 / июль JE783729 JE27
1985 / янв. JF835606 JF1
1985 / июль JF JF26
1986 / янв. JG000500 JG1
1986 / июль JG071437 JG26
1987 / янв. Jh246311 Jh26
1987 / июль Jh329162 Jh51
1988 / янв. JJ319663 JJ15
1988 / июль JJ413787 JJ41
1989 / янв. JK529151 JK15
1989 / июль JK636569 JK41
1990 / янв. KA737051 КА15
1990 / июль KA824820 КА41
1991 / янв. КБ000500 KB15
1991 / июль KB089898 KB41
1992 / янв. КС170500 KC15
1992 / июль КС262180 KC41
1993 / янв. КД 341750 КД15
1993 / июль KD449472 КД41
1994 / янв. KE550001 KE01
1994 / июль KE668695 KE26
1995 / янв. KF780420 KF01
1995 / июль KF
KF26
1996 / янв. КГ041900 КГ01
1996 / июль КГ 173969 КГ26
1997 / янв. Х400251 KH01
1997 / июль Х538994 Х36
1998 / янв. КДЖ000100 KJ01
1998 / июль KJ165696 Х36
1999 / янв. KK000100 KK01
1999 / июль KK173909 KK26
2000 / янв. LA000200 LA01
2000 / июль LA210095 LA27
2001 / янв. LB000200 LB01
2001 / июль LB1 LB26
2002 / янв. LC000201 LC01
2002 / июль LC230270 LC26
2003 / янв. LC361720 LD01
2003 / июль LC528000 LD26
2004 / янв. LE20006 LE02
2004 / июль LE260001 LE26
2005 / янв. LF010001 LF01
2005 / июль LF260001 LF26
2006 / янв. LG010001 LG01
2006 / июль LG260001 LG26
2007 / янв. LH010001 LH01
2008 / янв. LJ010001 LJ01
2009 / янв. LK010001 LK01
2010 / янв. MA010001 MA01
2011 / янв. МБ010001 MB01
2012 / январь MC010001 MC01
2013 / янв. MD010001 MD01
2014 / янв. ME010001 ME01
2015 / янв. MF010001 MF01
2016 / янв. MG010001 MG01
2017 / янв. MH010001 MH01
2018 / янв. MJ010001 MJ01
2019 / янв. MK010001 MK01
2020 / янв. NA010001 NA01
2021 / янв. NB010001 NB01
2022 / янв. NC010001 NC01

Каждая цифра серийного номера имеет значение. Во всей переписке с ITW / Miller (включая запросы на детали и руководство) просьба указывать полный серийный номер. (Также включите буквенный суффикс в конце серийных номеров на более новых моделях.Эта буква обозначает производственное подразделение.) В некоторых моделях может использоваться номер стиля, а не серийный номер. В номерах стилей используется то же буквенное обозначение с двузначным числом. Пример: LA-52.

Почему номер компоновки двигателя Caterpillar имеет решающее значение для эффективности?

по Брюс Канслер

При поиске информации об обслуживании и / или запчастях для двигателя Caterpillar очень важно указать номер установки (AN) вместе с серийным номером двигателя (ESN).

AN представляет собой разбивку различных компонентов, используемых в конкретном двигателе. Перечислены и подробно описаны такие элементы, как поршневая группа, группа головки блока цилиндров, группа топливной системы и все другие компоненты. Каждая модель двигателя может иметь несколько AN, в зависимости от того, как она была настроена на заводе. Однако движок, над которым вы работаете, будет охватываться одной конкретной AN, которая охватывает точные компоненты, включенные в вашу конфигурацию.

Для нашего обсуждения мы будем использовать двигатель C15.Сначала давайте определим местонахождение ESN. Большинство ESN Caterpillar можно найти сбоку на блоке или на крышке коромысла. Зная двигатели грузовиков, вам может понадобиться тряпка и немного растворителя, чтобы очистить табличку с данными, чтобы можно было прочитать номер. Как показано на Рисунке 1, эта конкретная табличка с техническими данными расположена на верхней части крышки коромысла. Как вы можете видеть на Рисунке 2, эта табличка VIN двигателя C15 расположена сбоку от блока цилиндров.

Рисунок 1
Рисунок 2

На этой паспортной табличке указана модель двигателя C15.Серийный номер идентифицируется как BXS00782 — BXS — это префикс, а 00782 — это фактический ESN. Заводская табличка AN имеет номер 240-4187. Зная AN вместе с ESN, теперь у нас есть дополнительная информация, доступная для наших исследований запасных частей и услуг.

Рисунок 3 — Подробная информация, обозначенная номером сделки

Каждый раз, когда вам нужно позвонить в отдел поддержки содержания продукта Mitchell 1 для получения помощи, будет полезно, если вы предоставите как можно больше информации.А если вы работаете над двигателем Caterpillar, предоставление нам AN ускорит процесс поддержки. Вы можете помочь себе, потратив немного больше времени на сбор всей информации о транспортном средстве, чтобы наша команда могла помочь вам вернуться на работу как можно быстрее.

Для других работ с двигателем Caterpillar вы можете обратиться к информации о ремонте грузовиков TruckSeries, где вы найдете широкий спектр технических характеристик, процедур и советов.

Хотите узнать о TruckSeries?

Запросите БЕСПЛАТНУЮ ДЕМО сегодня!

Также читают:

Как быстро найти серийные номера двигателей

Затяни это

Эти цвета имеют значение!

Как классифицируются автомобильные двигатели?

Конструкция и классификация двигателей:

Двигатель — это машина, вырабатывающая энергию.Он преобразует потенциальную энергию топлива в тепловую, а затем во вращательное движение. Автомобильный двигатель, который производит энергию, также работает от своей собственной мощности. В целом производители классифицируют двигатели по разным конструкциям, конструкциям и областям применения. Как правило, автомобильные приложения имеют следующие подкатегории, по которым: разные конструкции двигателей отличаются друг от друга.

Автомобильные двигатели

обычно классифицируются по следующим категориям:

  1. Внутреннее сгорание (IC) и внешнее сгорание (EC)
  2. Тип топлива: Бензин, Дизель, Газ, Био / Альтернативные виды топлива
  3. Число тактов — двухтактный бензиновый, двухтактный дизельный, четырехтактный бензиновый / четырехтактный дизель
  4. Тип зажигания, такой как искровое зажигание, зажигание от сжатия
  5. Количество цилиндров — от 1 до 18 цилиндров (в автомобиле)
  6. Расположение цилиндров: рядное, V, W, горизонтальное, радиальное
  7. Движение поршней — возвратно-поступательное, поворотное
  8. Размер / Вместимость
  9. Отношение диаметра к длине хода
  10. Методы охлаждения двигателя, такие как воздушное охлаждение, жидкостное охлаждение (на водной основе), масляное охлаждение (масло охлаждается отдельно)
  11. Система дыхания, например, без наддува, с турбонаддувом / наддувом
  12. Приложения, такие как велосипеды, легковые автомобили, гоночные автомобили, коммерческие автомобили, морское оборудование, сельскохозяйственное оборудование, землеройное оборудование и т. Д.

Обычный автомобильный двигатель состоит из следующих частей:

  1. Головка блока цилиндров двигателя — Распределительный вал (в случае конструкции с верхним расположением клапанов), впускные клапаны, выпускные клапаны, впускной коллектор с турбонагнетателем (если установлен), выпускной коллектор
  2. Блок цилиндров двигателя — содержит основные детали двигателя, такие как поршни, коленчатый вал, распределительный вал, масляный насос, масляный фильтр, масляный радиатор, водяной насос и масляный поддон.
  3. Генератор, компрессор кондиционера, насос гидроусилителя
  4. Маховик, сцепление в сборе, картер сцепления, трансмиссия

По расположению цилиндров двигатель классифицируется в основном по следующим категориям:

  1. Рядный
  2. V-образный
  3. W-образная
  4. Плоское / Горизонтально противоположное
  5. Поршни противоположные
  6. Радиальный

Однако наиболее часто используемые двигатели в автомобилях — это рядные, V-, W- и плоские двигатели.

Рядный двигатель:

Этот тип конструкции представляет собой очень простую и обычную конструкцию двигателя. В этой конструкции двигателя цилиндры расположены на одной прямой линии. Рядный двигатель используется с 2, 3, 4, 5, 6 или до 8 цилиндрами. Читать далее.

V Двигатель:

Это двигатель нового поколения. В этой конструкции двигателя цилиндры расположены под углом. Угол между цилиндрами имеет V-образную форму, поэтому двигатель имеет V-образную конструкцию. Читать далее.

‘W’ Двигатель:

В этой конструкции двигателя двигатель имеет три ряда цилиндров, расположенных под углом. Углы между рядами цилиндров образуют W-образную форму, поэтому двигатель имеет W-образную конструкцию.

W Engine Design

Обычно используется в скоростных гоночных автомобилях. Автомобили с 18 цилиндрами — это некоторые из демонстрационных автомобилей Bugatti — концепт EB118, концепт EB 218, концепт 18/3 Chiron — все с 18-цилиндровым двигателем W-18 и концепт EB 18.4 Veyron — с 16-цилиндровым W -16 ‘двигатель.

Смотрите анимацию двигателя Bugatti Veyron W16 здесь:

Плоское / горизонтально противоположное:

Основным преимуществом плоских / горизонтально расположенных двигателей является то, что они позволяют более низкий центр тяжести, тем самым помогая улучшить характеристики автомобиля. Этот тип двигателя используется в автомобилях Subaru.

Двигатель с плоской / горизонтальной оппозицией

Все модели Subaru, такие как Impreza, Forester, Tribeca, Legacy, Outback, Baja, BRZ и SVX, используют четырехцилиндровый или шестицилиндровый двигатель.

Смотрите анимацию с плоским двигателем здесь:

Для получения дополнительной информации нажмите:

http: // www.subaru-global.com/

Читайте дальше: Какой объем двигателя (куб. См)? >>

О компании CarBikeTech

CarBikeTech — технический блог. Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Коды двигателей VW — Club VeeDub

9017 9017 1960 90 171 Тип 2 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 1S 51 9017 9017 9017 Поло, Гольф, Гольф 9017 9017 9017 P1 9017 9017 9017 9017 9017 9017 9017 9017 1 62 I4 9017 9017 9017 Промышленный двигатель 9017 9017 9017 9017 Промышленный двигатель1 9017 Промышленный двигатель 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 I901 70 11017 9017 9017 I5 I5 , Syncro Golf 1998 9017 9017 I 9017 9017 116 9017 9 0171 1994 I 9017 9017 9017 9017 9017 ABL, 9017 9017 Гольф, 1991 Гольф, Jetta 75 90 171 V6 9017 9017 9017 1997 1300 9017 9017 9017 9017 9017 9017 9017 45 90 171 76 1600 9017 Гольф 9017 9017 9017 9017 9017 9017 9017 Промышленный двигатель AD1 1994 9017 9017 9017 9017 1115 9017 9017 9017 1994 I 150 Fox, Бразилия, T P 9017 Ip 9017 4 9017 9017 9017 9017 9017 9017E 81 9017 Passat AFD П 9017 I4 9017 9017 9017 9017 9017 9017 9017 Д 9017 9017 1896 313 1595 AKU 9017 9017 D 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 AM 125 9017 9017 9017 9017 9017 9017 9017 Лупо 9017 9017 9017 I5 I5 Морской 9017 9017 9017 9 0171 2002 9017 9 9 0171 1995 901 70 901 71  174 901 71 2005 9 0171  P 9017 1  43 90 179 9017 1  D 90 170 90 171  P 9017 0 9 0171  CBDB 90 171  F4 901 79 901 71  P 9 0171  1600 901 71  1500 9 0171  T3 Transporter 9017 1  P 9017 1  YN 9 0171 1978
Код Размер Схема Топливо кВт л.с. К
1 1100 F4 P 18 25 Тип 1 1947 1954
22 30 Тип 1 1954 1960
1 1200 F4 P 25 34 Тип 1 1500 F4 П 31 42 1963 1964
1 1500 F4 P 33 45 Тип 3 1961 1965 1965 P 40 54 Тип 3 1963 1965
1C 1600 I4 D 52
1E 2383 I6 P 70 95 LT 1988 1996
1F 1598 I4 , Caddy, Passat 1988 1995
1G 2383 I6T D 68 92 LT 1988 1989
1H 1781 I4S P 118 Гольф 1993
1P 1791 I4 P 72 98 Golf Syncro 1988 1991 69 LT 1988 1992
1V 1600 I4 P 45 60 Golf, Jetta 9017 1400 I4 P 35 47 Поло 1990 9017 4 1994
1X 1900 I4 P 45 60 Транспортер 1990 1995
64 Поло, Кэдди, Пассат 1989 2001
1Z 1896 I4T D 66 90
2C 1300 I4 P 45 60 Гольф 1987 1987
2E Гольф, Венто, Коррадо, Пассат 1990 1994
2G 1300 I4 P 40 54 Polo, Golf, Jetta 1989 1992
2H 1800 I4 P 1989 1993
2L 2400 I4 D 62 83 Таро 1989 1995 83 Таро 1989 1994
22R 2400 I4 П 85 114 Таро 1995 Таро I4 D 48 65 Промышленный двигатель 1990 1994
262 1781 I4 P 50 68 Промышленный двигатель 1983 1994
9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 75 Polo 1989 1994
3F 1300 I4 P 58 78 Polo, Polo 9017 9017 9017 2200 I4 P 70 94 Taro 1989 1994
436 1896 I4 D 2009
463 1968 I4T D 63 86 Промышленный двигатель 2007
474 1968 I4T D 74 101 101 1588 I4T D 45 61 Промышленный двигатель 1983 1988
68C 1588 I4T 9017 9017 1983 1994
694 1986 I5T D 75 102 Промышленный двигатель 1990 1992
55 75 Промышленный двигатель 1983 1993
752 2383 I6T D 66 90 Промышленный двигатель 1983 1993 9017 901 55 75 Промышленный двигатель 1981 1984
9A 1984 I4 P 100 136 Corrado AAA 2792 V6 P 128 174 Гольф, Vento, Passat, Sharan 1992 2001
AAB 77 Транспортер T4, Syncro 1990 1998
AAC 1968 I4 P 63 84 Транспортер 1990 1999
AAF 2461 1990 1993
AAK 1043 I4 P 33 45 Polo, Trabant, Jetta 1990 1990 I4 P 55 75 Golf, Vento, Passat 1990 1995
AAU 1043 I4 P Coupe 1990 1994
AAV 1300 I4 P 90 174 40 54 Polo, Polo Coupe 1991 1994
AAZ 1896 I4T D 55 75
AB 1300 F4 P 32 44 Тип 1 1970 1973
ABA Polo, Golf, Jetta, Passat 1995 1999
ABD 1400 I4 P 45 60 Golf, Vento 1991 ABD 1400 I4 P 41 55 Гольф 1991
ABF 1984 I4 P 110 150 Golf, Vento, Passat 1992 1995
51 68 T4 Transporter 1992 1997
ABN 1600 I4 P 56 75at 9017
ABS 1791 I4 P 66 90 Гольф, Vento, Passat 1991 1994
ABU 1600 I 9017 1600 I Гольф, Vento 1992 1994
ABV 2900 P 135 184 Passat 1994 1996
ABV 2900 V6 P 140
ABX 1600 I4 P 54 72 Гольф, Джетта 1991 1995
AC 40 Тип 1 1994 1999
ACC 1791 I4 P 66 90 Golf, Jetta 1995 9017 2771 V6 P142 193 Passat 1997 2001
ACL 2383 I6T D 70 95 LT 1991 1996
Polo, Polo Coupe 1992 1992
ACP 2370 I5 D 57 77 Промышленный двигатель ACT 1992 1994 2383 I6 D 51 69 LT 1992 1995
ACU 2461 I5 P 1996
ACV 2461 I5 P 102 Транспортер 1996 2002
ACX 2000 I4 P 86 115 9017 9017 9017 9017 9017 9017 9017 F4 P 37 50 Тип 1, 2 1970 1973
ADD 1791 I4 P 1995 1995
ADE 1896 I4T D 55 75 Промышленный двигатель 1991 1998 9017 AD1 50 68 Промышленный двигатель 1992 2002
ADG 1896 I4 D 48 65 Промышленный двигатель 1994
ADK 1994 2002
ADP 1595 I4 P 75 101 Passat 1996 1999 ADP ADP P 92 125 Passat 1996 1999
ADX 1300 I4 P 41 55 Поло 1984 I4 П 86 Гольф, Венто, Коррадо, Пассат 1994 1996
ADZ 1791 I4 P 66 90 Гольф, Венто
AEA 1600 I4 P 56 75 Polo, Golf, Vento 1994 1995
AEB Polo, Golf, Jetta, Passat 1996 2001
AED 1390 I4 P 55 75 Fox, Polo
AEE 1598 I4 P 55 75 Polo, Golf, Caddy, Vento 90 174 1995 1998
AEF 1900 I4 D 48 64 Polo, Caddy 1994 74 99 Polo, Golf, Jetta, Passat 1997 2004
AEK 1595 I4 P 74 Гольф, Passat 74, Passat 1994 1995
AEN 2461 I5 P 81 110 Транспортер 1995 1996 80 107 Гольф, Vento, Passat 1995 1999
AER 9 0174 1000 I4 P 37 50 Лупо, Поло 1996 1999
AES 2792 9017 P6 1996 2000
AET 2461 I5 P 85 116 Транспортер 1996 2003 110 Транспортер 1995 2003
AEV 1043 I4 P 33 45
I4 P 45 60 Поло, Гольф, Vento 1995 1998
AEY 1896 I4 D 44 60 Polo, Golf, Vento, Caddy 1999
1995 1600 F4 P 34 46 Тип 1, 2, 181 1970 1982
AFB 2496 V6T 110174 1998 2000
AFD 1896 I4T D 60 82 Промышленный двигатель 1994 2002
74 101 Поло 1996 1999
AFH 1390 I4 P 59 80 Lupo, Polo, Golf, Jetta 2006 2009
AFK 1390 Lupo, Polo, Golf, Jetta 2006 2009
AFN 1896 I4T D 81 110 Golf, Vento, Passat4 9017
AFP 2792 V6 P 130 177 Гольф, Джетта, Коррадо 1995 2002
100 Polo, Golf, Vento, Passat 1995 2001
AFY 1800 I4 9 0174 P 86 115 Passat 1997 1999
AG 1600 F4 P 33 44
ВОЗРАСТ 2800 V6 P 134 180 Passat 1997 2001
AGF 2461 9017 9017 9017 9017 9017 LT 1996 2001
AGG 1984 I4 P 85 116 Гольф, Пассат 1995 1999 274 9017 9017 9017 AGG1 1999 92 125 LT 1996 1998
AGL 2300 I4 P 105 143 LT 1996 2001
AGN 1781 9017 9017 9017 9017 I4 , Бора 1997 2000
AGR 1896 I4T D 66 90 Polo, Гольф, Jetta 1999 2001 I5 D 56 75 LT 1996 2001
AGZ 2324 V5 P 110 150 2001
AHB 1716 I4 D 44 60 Лупо, Поло, Кэдди 1996 2000
AHD 2500 I5T D 76 102 LT 1996 I4T D 81 110 Гольф, Джетта 1997 2006
AHG 1716 Pol I4 D Кэдди 1996 2000
AHH 1896 I4T D 66 90 Passat 1996 9017 9017 9017 9017 9017 74 100 Passat 1996 1999
AHS 901 74 1600 I4 P 56 75 Polo 1996 1999
AHU 1896 I4T D D Шаран, Пассат 1996 2000
AHW 1390 I4 P 55 75 Лупо, Поло, Гольф, Джетта 2006 1600 F4 P 37 50 Тип 1 1974 1980
AJA 2370 I5 D Транспортер 2003
AJH 1781 I4T П 110 15 0 Поло, Гольф, Джетта, Пассат 2001 2004
AJM 1896 I4T D 85 116 1998 9017 9017 9017 9017 Пассат Гольф, Джет4 9017 9017 Пассат
AJQ 1781 I4T P 132 179 Polo, Golf, Jetta 2005
AJS 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 Фаэтон 2002 2006
AJV 1598 I4 P 88 120 Polo, Lupo, 1997 9017 9017 9017 9017 9017 9017 I4 P 74 99 Polo, Golf, Jetta, Passat 1997 2004
AKN 2496 V6T D 110 150 Passat 1999 2003
AK174 9017 9017 9017 9017 9017 9017 75 Лупо, Поло, Гольф, Джетта 2006
AKS 1595 I4 П 74 101 1998 Гольф, Джетта
1716 I4 D 44 60 Лупо, Поло, Кэдди 1996 2000
AKW 1716 Lupo, Polo, Caddy 1996 2000
AL 1600 F4 P 35 47 Тип 181 1973 1979
ALD 1000 I4 P 37 9017 9017 9017 9017 9017 9017 9017 9017 9017
ALE 1896 I4T D 66 90 Polo, Jetta, Caddy 1997 1999 90 Polo, Golf, Jetta, New Beetle 1997 2004
ALL 1000 I4 P 37 50 9017 Lupo
ALT 1984 I4 P 96 131 Passat 2001 2005
ALZ 1595 I4 P 75 102 Passat 2000 2005 170 Джетта, Нью Жук, Пассат 2002 2005
AMF 1422 I3T D 55 75
AMX 2771 V6 P 142 193 Passat 2000 2005
AN 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 Тип 4 1973 1974
ANA 1595 I 4 P 74 101 Passat 1999 2000
ANB 1781 I4T P 110174 110174 150
ANC 1896 I4 D 44 60 Volkswagen Marine 2003
ANF 2461 2002
ANG 2461 I5T D 88 120 Volkswagen Marine AN 2002 111 151 Volkswagen Marine
ANN 1781 I4 P 55 75 Гольф, Vento, Passat 1990 1995 ANN 1995
P  66  90  Golf, Vento 1994 1997
 ANU  1896  I4T  D  66  90  Sharan 1999
ANV  1000  I4  P  37  50  Lupo, Polo 1999 2000
 ANY  1191  I3T  D  45  61  Lupo 1999 2000
 AP  1800  F4  P  51  68  Type 2 1973 1975
 APE  1390  I4  P  55  75  Lupo, Polo, Golf, Jetta 2006
 APF  1595  I4  P  74  99  Polo, Golf, Jetta, Passat 1997 2004
 APH  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 APK  1984  I4  P  85  116  Polo, Golf, Jetta, Passat 1998 2002
 APL  2461  I5  P  85  116  Transporter 1999 1999
 APP  1781  I4T  P  132  179  Polo, Golf, Jetta 2005
 APQ  1400  I4  P  45  60  Polo, Golf, Vento 1995 1998
 APR  2771  V6  P  142  193  Passat 1997 2000
 APT  1781  I4  P  92  125  Passat 1996 2000
 APU  1781  I4T  P  110  150  Passat 1997 2000
 AQN  23 24  V5  P  125  170  Golf, New Beetle 2000 2005
 AQY  1984  I4  P  85  116  Polo, Golf, Jetta, Passat 1998 2002
 AR  1300  F4  P  33  44  Type 1, 2 1973 1975
 ARC  1598  I4  P  88  120  Polo, Lupo, GX3 1997 2003
 ARD  1896  I4  D  44  60  Industrial Engine 2002
 ARG  1781  I4  P  92  125 90 174  Passat 1999 2000
 ARL  1896  I4T  D  110  150  Golf, Jetta 2000 2006
 ARM  1595  I4  P  74  100  Passat 1999 2000
 ARR  1390  I4  P  77  105  Lupo 2001 2005
 ARX  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 ARY  1781  I4T  P  132  179  Polo, Golf, Jetta 2005
 A RZ  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 AS  1600  F4  P  37  50  Type 1, 2 1973 1980
 ASU  1984  I4  P  88  120  Polo, Golf, Jetta, Passat 2001
 ASV  1896  I4T  D  81  110  Polo, Golf, Jetta 1999 2006
 ASZ  1896  I4T  D  96  131  Polo, Golf, Jetta, Sharan 2001
 AT  1800  F4  P  56  75  Type 4 1973 1974
 ATA  2799  I4T  D  96  131  LT 1999 2002
 ATC  1781  I4T  P  132  179  Polo, Golf, Jetta 2005
 ATD  1896  I4T  D  74  101  Polo, Golf, Jetta, New Beetle 2000
 ATE  1000  I4  P  37  50  Polo 2000
 ATF  1984  I4  P  88  120  Polo, Golf, Jetta, Passat 2001
 ATJ  1896  I4T  D  85  116  Passat 2000 2001
 ATL  1422  I3T  D  66  90  Polo 2000 2001
 ATM  1984  I4  P  85  116  Polo, Golf, Jetta, Passat 1999 2005
 ATW  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 AUA  1390  I4  P  55  75  Lupo, Polo, Golf, Jetta 2006
 AUB  1390  I4  P  59  80  Lupo, Polo, Golf, Jetta 2006 2009
 AUC  1000  I4  P  37  50  Lupo, Polo 2000 2004
 AUE  2792  V6  P  150  204  Golf, Bora 2000 2001
 AUF  2461  I5  P  76  102  Transporter 1996 2002
 AUG  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 AUH  2799  I4T  D  116  158  LT 2002 2006
 AUM  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 AUQ  1781  I4T  P  132  179  Polo, Golf, Jetta 2006
 AUR  1595  I4  P  74  99  Polo, Golf, Jetta, Passat 1997 2004
 AUY  1896  I4T  D  85  116  Golf, Jetta, Sharan 2000 2005
 AUZ  1984  I4  P  88  120  Passat 1999 2000
 AVA  1984  I4  P  88  120  Polo, Golf, Jetta, Passat 2001
 AVB  1896  I4T  D  74  101  Passat 1999 2005
 AVC  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 AVF  1896  I4T  D  96  131  Passat 2000 2005
 AVG  1896  I4T  D  81  110  Passat 1996 2000
 AVM  1896  I4T  D  63  86  Industrial Engine 2000
 AVQ  1896  I4T  D  74  101  Touran 2003 2004
 AVT  2461  I5  P  85  116  Transporter 1999 1999
 AVY  1598  I4  P  88  120  Polo, Lupo, GX3 1997 2003
 AWD  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 AWF  1984  I4  P  85  116  Polo, Golf, Jetta, Passat 1999
 AWG  1984  I4  P  85  116  Polo, Golf, Jetta, Passat 1995 1999
 AWH  1595  I4  P  74  101  New Beetle 1999 2000
 AWL  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 AWM  1781  I4T  P  125  170  Jetta, New Beetle, Passat 2002 2005
 AWP  1781  I4T  P  132  179  Polo, Golf, Jetta 2006
 AWT  1781  I4T  P  110  150  Passat 2000 2005
 AWW  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2004
 AWX  1896  I4T  D  96  131  Passat 2000 2005
 AWY  1198  I3  P  40  54  Polo 2002 2004
 AXD  2461  I5T  D  96  131  Transporter 2004
 AXE  2461  I5T  D  128  Touareg, Transporter 2004
 AXK  2792  V6  P  150  204  Transporter, Multivan 2000 2003
 AXL  2461  I5  P  75  102  Transporter 2001 2003
 AXP  1390  I4  P  55  75  Lupo, Polo, Golf, Jetta 2006
 AXR  1896  I4T  D  74  101  Polo, Golf, Jetta, New Beetle 2001
 AXU  1390  I4  P  63  86  Polo 2002
 AXW  1984  I4  P  110  150  Golf, Passat 2004
 AXX  1984  I4T  P  147  200  Golf, Jetta, Passat 2005
 AYC  2461  I5  P  76  102  Transporter 1996 2002
 AYD  1595  I4  P  75  102  New Beetle 2000
 AYH  4921  V10T  D  230  313  Touareg 2002 2006
 AYL  2792  V6  P 90 174  150  204  Sharan 2000 2008
 AYZ  1191  I3T  D  45  61  Lupo 2000 2005
 AZH  1984  I4  P  85  116  Polo, Golf, Jetta, Passat 1999 2005
 AZJ  1984  I4  P  85  116  Polo, Golf, Jetta, Passat 1999 2005
 AZM  1984  I4  P  85  115  Passat 2000 2005
 AZQ  1198  I3  P  47  64  Polo 2001 2 004
 AZX  2324  V5  P  125  170  Golf, New Beetle 2000 2005
 B  1600  F4  P  35  47  Type 1, 2 1967 1970
 BAD  1598  I4  P  81  110  Golf, Jetta, Bora 1998 2004
 BAG  1598  I4  P  85  116  Golf, Jetta, Eos, Passat 2002 2006
 BAN  5998  V12  P  309  420  Phaeton 2002
 BAR  4163  V8  257  349  Touareg 2006
 BAU  2496  V6T  D  132  179  Passat 2003 2005
 BAY  1422  I3T  D  55  75  Polo 2003 2005
 BBM  1198  I3  P  44  60  Polo 2007
 BBR  2461  I5T  D  80  109  Industrial Engine 1992
 BBY  1390  I4  P  55  75  Lupo, Polo, Golf, Jetta 2006
 BBZ  1390  I4  P  59  80  Lupo, Polo, Golf, Jetta 2006 2009
 BCA  1390  I4  P  55  75  Lupo, Polo, Golf, Jetta 2006
 BCQ  2799  I4T  D  116  158  LT 2002 2006
 BCT  2461  I5  D  40  54  Volkswagen Marine 2002
 BCU  2461  I5T  D  74  101  Volkswagen Marine 2002
 BCV  2461  I5T  D  108  147  Volkswagen Marine 2002
 BDB  3189  V6  P  184  250  Golf R32 2005 2009
 BDF  2792  V6  P  147  200  Golf, Jetta 2001 2005
 BDG  2496  V6T  D  132  179  Passat 2003 2005
 BDH  2496  V6T  D  120  163  Passat 2003 2005
 BDJ  1968  I4  D  51  69  Caddy 2004 2008
 BDK  1968  I4  D  55  75  Golf, Jetta 2003 2008
 BDN  3999  W8  P  202  275  Passat W8 2001 2004
 BDP  3999  W8  P  202  275  Passat W8 2002 2004
 BEK  1781  I4T  P  132  179  Polo, Golf, Jetta 2005
 BEQ  1896  I4  D  33  45  Volkswagen Marine 2002
 BEU  1896  I4T  D  58  Industrial Engine 2002
 BEW  1896  I4T  D  74  101  Golf, Jetta, New Beetle 2003
 BFB  1781  I4T  P  120  163  Passat 2003
 BFH  3189  V6  P  177  241  Golf R32 2004 2006
 BFQ  1595  I4  P  75  102  Golf, Jetta 2002 2006
 BFS  1595  I4  P  75  102  New Beetle 2002
 BGH  4163  V8  P  246  334  Phaeton 2003 2010
 BGJ  4163  V8  P  246  334  Phaeton 2003 2003
 BGL  1896  I4  D  37  50  Volkswagen Marine 2003
 BGM  1896  I4  D  29  39  Volkswagen Marine 2003
 BGP  2480  I5  P  110  150  Golf, Jetta, New Beetle (US) 2005
 BGQ  2480  I5  P  110  150  Golf, Jetta, New Beetle (US) 2005
 BGU  1595  I4  P  75  102  Touran 2003 2005
 BGW  1968  I4T  D  100  136  Passat 2003 2005
 BHE  3189  V6  P  184  250  Golf R32 2005 2009
 BJB  1896  I4T  D  77  105  Caddy 2004
 BJC  1896  I4T  D  53  72  Industrial Engine 2003
 BJN  5998  V12  P  331  450  Touareg 2002
 BJX  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2005
 BKB  1781  I4T  P  120  163  Passat 2003
 BKC  1896  I4T  D  77  105  Golf, Jetta, Touran, Passat 2005
 BKD  1968  I4T  D  103  140  Golf, Jetta, Touran, Passat 2008
 BKF  1781  I 4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2005
 BKG  1390  I4  P  66  90  Golf 2003 2005
 BKP  1968  I4T  D  103  140  Golf, Jetta, Touran, Passat 2008
 BKS  2967  V6T  D  165  224  Touareg 2004 2008
 BKV  1781  I4T  P  110  150  Polo, Golf, Jetta, Passat 2001 2005
 BKW  4921  V10T  D  230  313 90 174  Touareg 2003 2004
 BKY  1390  I4  P  55  75  Lupo, Polo, Golf, Jetta 2006
 BLE  4921  V10T  D  230  313  Touareg 2004
 BLF  1598  I4  P  85  116  Golf, Jetta, Eos, Passat 2002 2006
 BLG  1390  I4TS  P  125  170  Golf, Jetta, Touran, Passat 2007
 BLN  1390  I4  P  66  90  Golf 2003 2005
 BLP  1598  I4  P  85  116  Golf, Jetta, Eos, Passat 2002 2006
 BLS  1896  I4T  D  77  105  Golf, Golf Plus, Touran, Caddy 2005
 BLT  1896  I4T  D  96  131  Polo 2003
 BLV  3598  V6  P  206  280  Passat, Passat CC 2005
 BMD  1198  I3  P  40  54  Fox, Polo 2005
 BME  1198  I3  P  47  64  Polo 2004 2007
 BMF  3189  V6  P  54  73  Industrial Engine 2004
 BMJ  3189  V6  P  184  250  Golf R32 2005 2009
 BMK  2967  V6T  D  165  224  Phaeton 2004 2007
 BML  3189  V6  P  177  241  Golf R32 2005 2006
 BMN  1968  I4T  D  103  140  Golf, Jetta, Touran, Passat 2008   9 0174
 BMR  1968  I4T  D  103  140  Golf, Jetta, Touran, Passat 2008
 BMS  1422  I3T  D  59  80  Polo Bluemotion 2006
 BMT  1896  I4T  D  74  101  Polo 2006
 BMY  1390  I4TS  P  133  181  Polo GTI 2007
 BNM  1422  I3T  D  51  69  Polo 2005
 BNV  1422  I3T  D  59  80  Polo 2005 2008
 BPF  3189  V6  P  184  250  Golf R32 2005 2009
 BPG  1984  I4  P  110  150  Golf, Passat 2004
 BPJ  1984  I4T  P  125  170  Tiguan 2005
 BPR  2480  I5  P  110  150  Golf, Jetta, New Beetle (US) 2005
 BPS  2480  I5  P  110  150  Golf, Jetta, New Beetle (US) 2005   90 174
 BPZ  1896  I4T  D  85  116  Passat 2008
 BRN  5998  V12  P  331  450  Phaeton 2002
 BRU  1896  I4T  D  66  90  Golf, Touran 2004 2006
 BSE  1595  I4  P  75  102  Golf, Jetta, Touran, Caddy 2005
 BSF  1595  I4  P  75  102  Golf, Jetta, New Beetle, Caddy 2002
 BSP  2967  V6T  165  224  Volkswagen Marine 2006
 BST  1968  I4  D  51  69  Caddy 2004 2008
 BSU  1896  I4T  D  55  75  Caddy 2005
 BSW  1896  I4T  D  77  105  New Beetle 2003
 BTB  1896  I4T  D  110  150  Sharan 2005 2007
 BTT  5998  V12  P  331  450  Phaeton 2002
 BTW  2461  I5T  D  121  165  Volkswagen Marine 2005
 BUB  3189  V6  P  184  250  Golf R32 2005 2009
 BUD  1390  I4  P  59  80  Lupo, Polo, Golf, Jetta 2006
 BUN  2967  V6T  D  155  211  Touareg 2006 2009
 BVK  1896  I4T  D  85  116  Sharan 2005
 BWA  1984  I4T  P  147  200  Golf, Jetta, Passat 2005
 BWB  1422  I3T  D  51  69  Polo 2006
 BWE  1984  I4T  P  147  200  Golf, Jetta, Passat 2005
 BWF  4921  V10T  D  230  313  Touareg 2006 2009
 BWS  3598  V6  P  220  299  Passat, Passat CC 2007
 BXE  1896  I4T  D  77  105  Golf, Golf Plus, Jetta, Touran 2006
 BXF  1896  I4T  D  66  90  Golf, Golf Plus, Touran 2006 2008
 BXJ  1896  I4T  D  66  90  Golf, Golf Plus, Touran 2007 2009
 BXT  1896  I4  D  30  41  Industrial Engine 2006
 BYD  1984  I4T  P  169  230  Golf GTI Pirelli 2008
 BZG  1198  I3  P  51  69  Polo 2007
 C  1600  F4  33  44  Type 2 1967 1970
 CA  1700  F4  P  49  66  Type 2 1971 1973
 CARA  2967  V6T  D  171  232  Phaeton 2007 2008
 CAS  2967  V6T  D  155  211  Touareg 2007
 CASA  2967  V6T  D  176  239  Phaeton 2007
 CASB  2967  V6T  D  176  239  Phaeton 2007
 CASC  2967  V6T  D  176  239  Phaeton 2007
 CATA  2967  V6T  D  165  224  Touareg 2009
 CAWB  1984  I4T  P  155  211  Golf, Scirocco, Passat 2008
 CAXA  1390  I4S  P  90  122  Golf 2007
 CAXC  1390  I4TS  P  92  125  Golf, Jetta, Golf Plus 2007
 CAYA  1598  I4T  D  55 9017 4  75  Polo 2009
 CAYB  1598  I4T  D  66  90  Polo 2009
 CAYC  1598  I4T  D  77  105  Golf 2009
 CAYD  1598  I4T  D  75  102  Caddy 2009
 CBAA  1968  I4T  D  103  140  Golf, Jetta, Tiguan, Passat 2008
 CBAB  1968  I4T  D  103  140  Golf, Jetta, Tiguan, Passat 2008
 1968  I4T  D  103  140  Golf, Jetta, Tiguan, Passat 2008
 CBFA  1984  I4T  P  147  200  Golf, Jetta, Passat 2008
 CBH  1968  I4T  D  47  64  Industrial Engine 2007
 CBJ  1968  I4T  D  55  75  Industrial Engine 2007
 CBT  2480  I5  P  110  150  Golf, Jetta, New Beetle (US) 2007
 CBU  2480  I5 9017 4  P  110  150  Golf, Jetta, New Beetle (US) 2007
 CBWA  4921  V10T  D  258  351  Touareg R50 2007
 CBZ  1197  I4T  P  77  105  Polo, Golf 2009
 CCSA  1595  I4  P  75  102  Golf, Jetta 2008
 CCTA  1984  I4T  P  147  200  Golf, Jetta, Passat 2008
 CCZA  1984  I4T  P  155  211  Golf, Sciroc co, Passat 2008
 CDVA  3598  V6  P  191  260  Touareg, Phaeton 2008
 CDX  1896  I4T  D  55  75  Volkswagen Marine 2007
 CE  1700  F4  P  46  62  Type 2 1972 1973
 CED  1781  I4T  P  120  163  Passat 2003
 CEKA  1598  I4T  D  85  116  Golf 2009
 CEM  4134  V8T  D  257  349  Volkswagen Marine 2009
 CEXA  2967  V6T  D  176  239  Phaeton 2008 2010
 CEZA  2967  V6T  D  195  265  Volkswagen Marine 2007
 CFCA  1968  I4T  D  132  179  Transporter 2008
 CFFB  1968  I4T  D  103  140  Golf, Jetta, Tiguan, Passat 2008
 CFHC  1968  I4T  D  103  140  Golf, Jetta, Tiguan, Passat 2008
 CFR  5998  V12  P  331  450  Touareg 2002
 CFWA  1199  I3T  D  55  75  Polo 2009
 CG  2702  I4  D  48  65  LT 1976 1980
 CGGA  1390  I4  P  59  80  Lupo, Polo, Golf, Jetta 2006
 CH  1984  I4  P  55  75  LT 1975 1983
 CJ  2000  P  52  70  Type 2 1975 1979
 CJAA  1968  I4T  D  103  140  Golf, Jetta, Tiguan, Passat 2008
 CK  1471  I4  D  37  50  Golf, Passat 1976 1980
 CL  1984  I4  P  52  71  LT 1976 1983
 CP  2383  I6  D  55  75  LT 1978 1982
 CR  1600  I4  D  40  54  Golf, Jetta, Passat 1980 1982
 CS  1588  I4  D  37  50  T3 Transporter 1981 1987
 CT  1588  F4  P  37  50  T3 Transporter 1979 1982
 CU  2000  F4  P  52  70  T3 Transporter 1979 1982
 CV  2000  F4  P  52  70  T3 Transporter 1979 1982
 CY  1588  I4T  D  51  69  Golf, Jetta, Passat 1981 1988
 CYP  1900  I4  P  67  90  Golf Cabrio 1996 2002
 CZ  1600  F4  P  35  47  Type 2 1979 1982
 D  1200  F4  P  25  34  Type 1 1965 2003
 DA  1600  I4  P  67  90  K 70 1970 1973
 DB  1600  I4  P  56  75  K 70 1970 1975
 DC  1800  I4  P  75  100  K 70 1973 1975
 DD  1781  I4  P  55  75  Golf, Vento, Passat 1990 1995
 DF  1900  F4  P  45  60  T3 Transporter 1982 1992
 DG  1900  F4  P  58  78  T3 Transporter 1982 1992
 DH  1900  F4  P  63  85  T3 Transporter 1983 1985
 DJ  2100  F4  P  84  112  T3 Transporter 1985 1992
 DL  2383  I6  P  66  90  LT 1982 1992
 DS  1800  I4  P  67  90  Passat, Santana 1982 1988
 DT  1600  I4  P  56  75  Passat, Santana 1983 1987
 DTA  1600  I4  P  52  70  Passat, Santana 1983 1987
 DV  2383  I6T  D  75  102  LT 1982 1992
 DW  2383  I6  D  55  75  LT 1982 1992
 DX  1800  I4  P  84  112  Golf, Jetta, Scirocco 1983 1992
 DZ  1800  I4  P  84  112  Passat, Santana 1983 1984
 E  1300  F4  P  28  37  Type 1 1965 1970
 EE  1600  I4  P  61  82  Golf, Scirocco 1976 1977
 EF  1600  I4  P  61  82  Golf, Scirocco 1976 1977
 EG  1600  I4  P  82  110  Golf, Jetta, Scirocco 1976 1982
 EH  1500  I4  P  58  78  Golf, Scirocco 1977 1978
 EJ  1600  I4  P  62  83  Golf, Jetta, Scirocco 1979 1980
 EM  1600  I4  P  56  75  Golf, Jetta, Scirocco 1979 1982
 EN  1700  I4  P  58  78  Golf, Jetta, Scirocco 1980 1984
 EP  1300  I4  P  45  60  Passat, Santana 1981 1988
 EU  1300  I4  P  45  60  Passat, Santana 1983 1984
 EV  1800  I4  P  84  112  Golf, Jetta 1984 1987
 EW  1600  I4  P  56  75  Golf, Caddy, Scirocco 1983 1992
 EWA  1600  I4  P  52  70  Golf, Caddy, Scirocco 1983 1987
 EX  1800  I4  P  67  90  Golf Cabrio, Scirocco 1983 1992
 EY  1900  F4  P  43  57  T3 Transporter 1984 1989
 EZ  1600  I4  P  56  75  Golf, Jetta, Passat 1988 1991
 EZA  1600  I4  P  52  70  Golf, Jetta 1983 1987
 F  1300  F4  P  30  40  Type 1 1965 1970
 FA  1100  I4  P  37  50  Golf, Scirocco 1974 1979
 FB  1500  I4  P  56  75  Scirocco 1974 1974
 FD  1500  I4  P  63  85  Scirocco 1974 1975
 FF  1500  I4  P  48  65  Passat 1974 1974
 FH  1500  I4  P  52  70  Golf, Scirocco 1974 1975
 FJ  1100  I4  P  39  52  Golf, Scirocco 1974 1979
 FK  1500  I4  P  48  65  Golf, Scirocco 1974 1975
 FL  1500  I4  P  48 901 74  65  Passat 1975 1975
 FN  1600  I4  P  56  75  Golf, Scirocco 1976 1978
 FP  1600  I4  P  56  75  Golf, Scirocco 1975 1977
 FR  1600  I4  P  63  85  Jetta, Scirocco 1975 1984
 FS  1600  I4  P  54  72  Passat 1976 1979
 FT  1600  I4  P  52  70  Golf, Scirocco 1975 1977
 FV  1600  I4  P  52  70  Golf, Scirocco 1976 1979
 FY  1300  I4  P  40  54  Passat, Santana 1978 1983
 FZ  1300  I4  P  45  60  Passat, Santana 1978 1983
 GE  2000  F4  P  52  70  Type 2 1976 1979
 GF  1300  I4  P  45  60  Golf, Jetta, Scirocco 1979 1984
 GG  1100  I4  P  37  5 0  Golf, Jetta 1979 1984
 GH  1500  I4  P  48  65  Golf, Jetta, Scirocco 1979 1981
 GK  1300  I4  P  56  75  Polo, Derby 1982 1990
 GL  1043  I4  P  29  39  Polo, Derby 1981 1986
 GN  1100  I4  P  34  45  Golf 1983 1985
 GS  1300  I4  P  45  60  Golf, Jetta 1982 1984
 GT  1300  I4  P  43  58  Polo, Golf, Jetta, Scirocco 1983 1988
 GU  1800  I4  P  67  90  Golf, Jetta 1984 1991
 GW  1900  F4  P  67  90  T3 Transporter 1983 1985
 GX  1800  I4  P  67  90  Golf, Jetta 1984 1988
 GZ  1800  I4  P  84  112  Golf, Jetta 1984 1988
 H  1500  F4  P  32  44  Type 1, 2 1965 1971
 HA  895  I4  P  29  39  Polo, Derby 1975 1981
 HB  1093  I4  P  37  50  Polo, Derby 1975 1983
 HC  1093  I4  P  44  60  Polo 1975 1977
 HD  1093  I4  P  38  52  Polo, Derby 1975 1978
 HE  783  I4  P  25  34  Polo 1976 1978
 HH  1300  I4 9 0174  P  45  60  Polo, Derby 1977 1983
 HJ  1300  I4  P  43  58  Polo, Derby 1977 1982
 HK  1300  I4  P  40  54  Polo, Golf, Jetta, Scirocco 1983 1986
 HM  1600  I4  P  56  75  Golf, Jetta 1983 1988
 HN  1600  I4  P  56  75  Golf, Jetta 1983 1984
 HN  1600  I4  P  52  70  Golf, Caddy, Scirocco 9017 4 1983 1989
 HP  1994  I5  P  85  116  Passat, Santana 1983 1988
 HS  2400  I6  P  63  84  LT 1983 1985
 HT  1800  I4  P  78  105  Golf 1985 1985
 HV  1800  I4  P  67  90  Golf, Jetta 1984 1987
 HW  1300  I4  P  37  50  Polo, Golf, Jetta 1983 1984
 HY  2226  I5  100  136  Passat 1984 1988
 HZ  1043  I4  P  37  50  Polo, Golf, Jetta 1985 1992
 JB  1500  I4  P  52  70  Golf, Jetta, Caddy, Scirocco 1977 1984
 JH  1800  I4  P  71  85  Golf, Caddy, Scirocco 1983 1992
 JJ  1800  I4  P  84  112  Golf, Jetta, Scirocco 1982 1984
 JK  1588  I4  D  40  54  Golf, Jett a, Caddy, Passat 1982 1991
 JN  1800  I4  P  67  90  Passat, Santana 1983 1988
 JP  1600  I4  D  40  54  Golf, Jetta 1983 1991
 JR  1588  I4T  D  51  69  Golf, Jetta 1983 1991
 JS  1994  I5  P  85  116  Passat, Santana 1984 1988
 JT  2226  I5  P  89  121  Passat Syncro 1985 1988
 JU  I4  P  56  75  Passat, Santana 1983 1987
 JV  1800  I4  P  67  90  Passat, Santana 1983 1987
 JX  1588  I4T  D  51  69  T3 Transporter 1985 1992
 K  1500  F4  P  34  45  Type 3 1965 1973
 KM  2200  I5  P  78  105  Passat, Santana 1982 1984
 KR  1791  I4  P  102  139  Golf, Jetta, Passat, Corrado 1985 1992
 KT  1800  I4  P  84  112  Golf, Jetta, Scirocco 1983 1991
 KV  2226  I5  P  98  133  Passat 1985 1988
 KX  2226  I5  P  88  120  Passat 1985 1988
 KY  1716  I4  D  42  57  T3 Transporter 1986 1992
 L  1500  F4  P  30  40  Type 1 1966 1970
 M  F4  P  31  41  Type 3 1965 1973
 ME  1588  I4  D  40  54  Golf, Jetta, Caddy 1988 1992
 MF  1588  I4T  D  51  69  Golf, Jetta 1988 1991
 MH  1300  I4  P  40  54  Polo, Derby, Golf, Jetta 1985 1988
 MN  1300  I4  D  33  45  Polo, Polo Coupe 1985 1990
 MV  2000  F4  P  71  95 1985 1992
 N  1500  F4  P  39  52  Type 3  1965 1973
 NU  1300  I4  P  37  50  Polo, Golf, Jetta 1985 1987
 NZ  1300  I4  P  37  50  Polo 1985 1987
 NZ  1300  I4  P  40  54  Polo, Golf, Jetta 1987 1992
 P  1600  F4  P  37  50  Type 3 1965 1973
 PB  1800 9017 4  I4  P  84  112  Golf, Jetta, Passat 1987 1991
 PD  1800  I4  P  49  66  Transporter 1990 1992
 PF  1800  I4  P  80  107  Golf, Jetta, Passat 1988 1990
 PG  1781  I4S  P  154  209  Golf Rally, Limited 1988 1993
 PL  1800  I4  P  96  129  Golf, Jetta, Scirocco 1986 1992
 PN  1600  I4  P  52  70 90 174  Golf, Jetta 1987 1992
 PP  1600  I4  P  52  70  Passat 1987 1988
 PY  1272  I4S  P  85  116  Polo Coupe GT G40 1986 1994
 R  1600  F4  P  40  54  Type 3 1963 1965
 RA  1588  I4T  D  59  80  Golf, Jetta, Passat 1988 1990
 RD  1800  I4  P  80  107  Golf, Jetta 1985 1988
 RE  1600  I4  P  54  72  Golf, Scirocco 1986 1990
 RF  1600  I4  P  54  72  Golf, Jetta, Passat 1988 1989
 RG  1800  I4  P  80  107  Golf, Jetta 1986 1987
 RH  1800  I4  P  63  84  Golf, Jetta 1987 1988
 RL  1600  I4  P  54  72  Passat 1986 1988
 RM  1800  I4  P  65  87  Passa t 1986 1988
 RP  1791  I4  P  66  90  Golf, Jetta, Passat 1987 1992
 RV  1800  I4  P  78  105  Golf, Jetta 1987 1991
 SB  1588  I4T  D  59  80  Golf, Jetta, Passat 1989 1993
 SP  1900  F4  P  55  74  T3 Transporter 1986 1988
 SR  2100  F4  P  65  87  T3 Transporter 1986 1992
 SS  2100  F4  P  69  92  T3 Transporter 1989 1992
 T  1600  F4  P  40  54  Type 3 1965 1973
 U  1600  F4  P  40  54  Type 3 1967 1973
 V  1700  F4  P  51  68  Type 4 1968 1969
 W  1700  F4  P  60  80  Type 4 1969 1973
 WE  2144  I5  P  79  107  Passat, Santana 1981 901 74 1983
 WL  1700  I4  P  56  75  Iltis 1979 1980
 WN  1921  I5  P  85  116  Passat, Santana 1980 1983
 WP  1600  I4  P  48  65  Passat, Santana 1979 1982
 WV  1600  I4  P  56  75  Passat, Santana 1981 1983
 WVA  1600  I4  P  52  70  Passat, Santana 1981 1983
 WY  1600  I4  56  75  Passat, Santana 1979 1983
 WZ  1600  I4  P  56  75  Passat 1979 1980
 YG  1600  I4  P  63  85  Passat 1975 1980
 YH  1600  I4  P  63  85  Passat 1975 1980
 YJ  1500  I4  P  56  75  Passat 1974 1975
 YK  1600  I4  P  63  85  Passat 1977 1979
 1600  I4  P  56  75  Passat 1975 1981
 YP  1600  I4  P  63  85  Passat, Santana 1975 1982
 YS  1600  I4  P  82  110  Passat 1976 1980
 YT  1600  I4  P  52  70  Passat 1975 1979
 YU  1600  I4  P  52  70  Passat 1975 1979
 YX  1700  I4  P  56  75  Iltis 1985
 YY  1600  I4  P  52  70  Passat 1979 1981
 Z  1700  F4  P  51  68  Type 4 1969 1973
 ZA  1300  I4  P  40  54  Passat 1972 1978
 ZB  1500  I4  P  56  75  Passat 1972 1974
 ZC  1500  I4  P  63  85  Passat 1972 1975
 ZF  1300  I4  P  45 901 74  60  Passat 1972 1978
.

Похожие записи

31.08.2023 0

Микросхема 358: datasheet на русском, применение, аналоги, назначение выводов

30.08.2023 0

Радиозвонок схема: ДВЕРНОЙ РАДИОЗВОНОК

29.08.2023 0

Электросхема ваз 2105 инжектор: Схема ВАЗ-2105 | 2 Схемы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
