Что Такое Витая Пара и Сетевой Кабель Связи UTP и FTP — Схемы и Категории из 4 или 8 Жил

В этой статье хочу пролить свет на то, какие бывают сетевые кабели, которые в народе называют «витая пара». Витые пары стандарта категории UTP или FTP состоят из 4 или 8 жил и используются для подключения интернета в наших домах. Кабели связи из 4 жил были предназначены для уже устаревшего типа подключения интернета через ADSL модем, которое встречается и в наше время. А вот по сетевому кабелю из 8 жил в большинстве случаев сегодня передается интернет в вашу квартиру. И именно восьмижильной витой парой соединяются между собой компьютеры и роутер. Такой патчкорд идет в комплекте к любому wifi маршрутизатору, чтобы подключить к нему какие-либо устройство. На смену сетевым UTP и FTP сегодня уже приходят более современные оптоволоконные и коаксиальные кабели, но их дороговизна и невысокая надежность пока не дает уйти «на пенсию» старой доброй витой паре.

Что такое витая пара?

Витая пара — это обычный сетевой кабель, которым подключаются компьютеры к роутеру и по которому подается интернет. Название «витая пара» появилось благодаря конструкции кабеля. Внутри него, под оплеткой, проложено несколько пар жил — обычно 4 или 8, — завитых между собой по две. Отсюда и пошло — «витая пара»

Сегодня, в мире высоких скоростей интернета, чтобы по-максимуму использовать весь потенциал роутера и других сетевых девайсов, крайне важно, чтобы сетевой кабель в виде витой пары соответствовал самому высокому классу защиты. Технология, при которой передача информации по проводам в виде электрических импульсов, сильно подвержена влиянию окружающего электромагнитного поля.

  • Самые дешевые сетевые кабели (UTP) имеют тонкую оплетку, внутри которой без какого-либо дополнительного содержимого проложены витые пары проводов. Такой кабель я бы не рекомендовал использовать даже для самого банального подключения компьютера к маршрутизатору.
  • Но чаще попадаются кабели Ethernet с экранированием — проложенной под оплеткой дополнительной защитой в виде некого подобия фольги для защиты от посторонних наводок. Такая категория витой пары вполне подходит для решения большинства повседневных задач для подключения к роутеру.
  • Если расстояние между устройствами большое, то прокладка витой пары проходит через много помещений с различным электромагнитным фоном. Например, когда нужно соединить кабелем локальной сети IP камеру видеонаблюдения, расположенную далеко на улице. В этом случае необходимо использовать максимально защищенный коаксиальный кабель для уменьшения потерь в передачи данных.

Категории витых пар из 8 жил (Cat) по стандарту защиты

По категориям защиты витых пар в наши дни существуют следующие:

  1. Витая пара UTP (Unshielded Twisted Pair) — первый, самый бюджетный вариант, когда кабель не оснашен вообще никакой защитой.
  2. FTP (Foiled Twisted Pair) — этот тот тип, который я привел в качестве второго — сетевой кабель имеет один для всех общий защитный слой из фольги, который проложен сразу под оплеткой.
  3. S/FTP или SSTP (Screened Foiled Twisted Pair) — фольгированная экранированная витая пара, которая имеет защиту каждой группы проводов плюс такой же внешний экран.
  4. U/STP (Unshielded Screened Twisted Pair — здесь внешняя защита отсутствует, но зато каждая пара имеет свою собственную фольгированную защиту.
  5. STP (Shielded Twisted Pair) — витой кабель этой категории имеет отдельный экран из фольги для каждой пары и внешнюю защиту из тонкой проволочной сетки.
  6. SF/UTP или SFTP (Screened Foiled Unshielded Twisted Pair) — это самая защищенная категория, в которой экранированная витая пара имеет целых два внешних экрана — один в виде медной сетки, а второй из фольги. Между ними также проложен дренажный провод.

Типы витых пар по сетевому подключению

По своему назначение витые пары делятся на 10 основных категорий. Я не буду здесь перечислять все, а остановлюсь лишь на тех, которых подходят для использования в качестве сетевого кабеля интернета.

  • Cat 5D — витая пара, состоящая из 4 скруток, то есть 8 жил. Такой кабель поддерживает скорость передачи данных до 100 Мбит/с при задействовании двух пар и 1000 Мбит/с — четырех.
  • Cat 5E — усовершенствованный вариант предыдущей категории — он тоньше и дешевле. Самый распространенный вариант для работы с сетями Fast и Gigabit Ethernet.
  • Cat 6E — второй по популярности тип сетевого кабеля Ethernet. Он неэкранированный, имеет 8 пар жил и поддерживает передачу данных на скорости до 10 Гбит/с. Максимальное расстояние — 55 метров
  • Cat 6А — сетевой кабель, состоящий из 4 витых пар. Тип экранирования — S/FTP или F/FTP, расстояние уже 200 метров
  • Cat 7F — 8 жил, экранирован по категории S/FTP, скорость та же — до 10 Гбит/с
  • 7A — самый продвинутый сетевой кабель, имеющий в своем арсенале 8 проводов, экранирован по типу S/FTP. Передача информации происходит на скорости до 40 Гбит/с по линии длиной до 50 метров и до 100 Гбит/с с максимальным расстояние в 15 метров.

Схемы обжима сетевых кабелей UTP/FTP типа «витая пара» RJ-45

Про то, как обжать витую пару для интернет кабеля своими руками, мы написали отдельную инструкцию. Советую прочитать! А здесь коротко приведу основные схемы, которые используются для подключения интернета и сетевых устройств

  • Прямая — используется для соединения роутера и компьютера, а также в сетевом кабеле интернета
  • Перекрестная — для соединения двух компьютеров между собой

Видео про витые пары

Спасибо!Не помогло

Цены в интернете

Александр

Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса "Все секреты Wi-Fi"

Задать вопрос

Делаем патч-корд utp - витая пара 4 провода.

Ранее, в первой части поста я уже рассказывал как правильно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников. Теперь мы рассмотрим как обжать 2-х парный кабель. Какая между ними разница? На самом деле для подключения по витой паре со скоростью 10 либо 100 Mbit/s достаточно всего двух пар проводков. А полностью четыре пары используются только для 1Gbit/s (1000 Mbit/s). Получается что при использовании 4-х парного кабеля в обычных негигабитных сетях,

2 пары из 4-х не используются. Для обычного пользователя, который кидает сеть и обжимает витую пару раз в несколько лет, разница в цене между 2-х и 4-х парным кабелем особой значимости не играет. А вот в масштабах крупных провайдерских сетей разница уже ощутима. Ну и в итоге, обычных пользователей подключают более дешевым кабелем. Стоит правда отметить что простым абонентам от этого не лучше, но и не хуже. На небольших длинах (до 50-70 метров) в качестве они не теряют.
Как же в таком случае правильно обжать патч-корд?


Для начала надо определится в какие каналы на разъеме используются для 100 Mbit/s. Рассмотрим схему:

Слева изображена раскладка кабеля для обжима обычной витой пары, а справа выделены 2 пары для 100 Mbit/s — это 1 и 2 каналы для передачи — TX, и соответственно 3 и 6 для приема —RX.
Для обжима витой пары нам потребуется:
1. Сама витая пара 5 категории (cat 5) на 2 пары проводников.
2. Стандартный коннектор RJ-45.
3. Обжимной инстумент.

Типы соединения —кроссоверный или прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, так как витая пара на 4 провода (2 пары) в 99% случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента. Если Вам все же придется обжимать кроссовер, то на втором конце при обжимке патч-корда просто поменяйте пары местами.
Итак, освобождаем конец кабеля от внешней изоляции примерно на пару сантиметров. Для зачистки можно воспользоваться ножом (например, прорезным как у меня) либо использовать лезвия на обжимном инструменте.
Затем расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре используются пары другой расцветки — не пугайтесь. Главное просто правильно воткнуть одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд. Коннектор RJ45 держите пластиковым фиксатором от себя и контактами к себе.
Аккуратно вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:

Как видите, в моем кабеле используются пары — бело-оранжевый/оранжевый и бело-синий/синий. После примерки, обрезаем лишнюю длину у проводков:

Должны остаться концы примерно по полсантиметра. Теперь осторожно вставляем проводки обратно в коннектор до упора. При этом надо постараться максимально загнать внешнюю оплетку под коннектор. Должно получится примерно вот так:

Делается это затем, чтобы патч-корд был как можно крепче и не повредился, если кто-нибудь за него дернет.
Аккуратно, чтобы витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:

Зажимаем до упора.
Повторяем все те же действия с другого конца кабеля.
Все, наш патч-корд utp 5e готов.

Rj 45 распиновка для интернета 4 провода

Стандарт EIA/TIA-568B предполагает несколько вариантов цветовых комбинаций распиновки витых пар, они же патч-корды, посредству подключения через коннектор RJ-45. Коннектор RJ-45 предназначен для присоединения электронных устройств. Для того, чтобы подключить коннектор RJ-45 нужно взять кабель витых пар, при этом нужно брать провод с большим количеством жил, чтобы они не перегибались во время эксплуатации. Длина патч-корда должна быть не более 5 метров. Если длина кабеля будет больше, то сигнал будет передаваться хуже. Сфера применения RJ-45 широкая, им можно подключать активное оборудование и создавать локальные сети. При этом, подсоединение посредству патч-корда выгоднее, особенно, если возникнет необходимость перенести один из подсоединенных элементов.

Монтаж RJ-45 производится методом обжима, при котором вдавливаются металлические провода заостренной стороной обратно в провод, что позволяет создать плотный контакт. Сделать обжимку RJ-45 сможет каждый, даже без опыта в распиновке . Распиновка RJ-45 по цветам делается по определенной схеме. Для подключения витой пары, нужно соблюдать цветовую схему, которая соответствует определенному номеру на патч-корде.

Чтобы создать подключение, необходимо взять кабель «витая пара». Они бывают на 4 и на 8 жил. Витая пара состоит из жил, которые сплетены между собой. Это переплетение способно передавать сигнал между источниками, не более, чем на 100 метров без применения усилителей. Для создания подключения необходимо сделать распиновку RJ45, которая делается по цветам. Каждая задача, для которой применяется коннектор, требует определенного порядка цветов. Цветовая схема должна соответствовать цветам в системе. При подключении двух единиц активного оборудования, необходимо соблюдать ту же очередность цветов, что и в первом подключении, только в зеркальном отражении.

Чтобы обжать кабель, нужно использовать обжимной инструмент, но можно использовать и подручные средства, главное, не повредить провод. Чтобы подключить кабель в сеть, нужно использовать вилку RJ45.

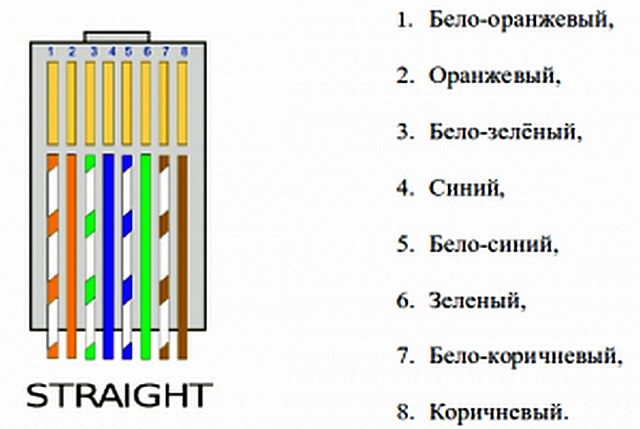

Стандартные схемы распиновки витой пары по прямому кабелю: БО О БЗ С БС З БК
К
Цвет витой пары Бело-оранж. Оранж. Бело-зелен. Синий Бело-синий Зелен. Бело-корич. Корич.
Номер пина-контакта RJ45 витой пары 1 2 3 4 5 6 7 8

Распиновка RJ-45 подходит для создания подключения между компьютером, телевизором, хабом, роутером и т. д. Обжимать кабель нужно с обеих сторон одинаково. Один конец коннектора подключается к компьютеру, другой в разъем хаба.

Как обжимать кабель RJ45?

Распиновка кабеля RJ45 должна осуществляться аккуратно, чтобы не повредить кабель, технология обжима не отличается для разных устройств, меняется лишь очередность подключения цветов.

  1. Нужно аккуратно срезать обмотку. Чтобы было удобно делать разводку, нужно оголить провод на 5-6 см.
  2. Раскручиваем витые пары и выравниваем их.
  3. Складываем провода в нужном цветовом порядке, не более 3 см в длину.
  4. Аккуратно вводим провода в разъем зажимом вниз. В пластиковую вилку RJ45 нужно ввести жилы в корпус. Для каждого провода есть свой канал. Нужно вставлять провода в правильной последовательности, потом поменять их не получится.
  5. Затем, нужно убедиться, что концы жил прикасаются к медным вставкам на коннекторе.
  6. Придерживая кабель, обжимаем жилы по одной, а потом фиксируем их зажим вместе.

В конце, все жилы должны быть хорошо зафиксированы в корпусе вилки RJ45. Чтобы зафиксировать другой конец провода, можно обмотать его изолентой.

Распиновка RJ-45 витой пары для Интернета

Обжим витых пар по цветам осуществляется по двум вариантам:

А первый кабель монтируется по цветам:

  1. Б-О
  2. О
  3. Б-З
  4. С
  5. Б-С
  6. З
  7. Б-К
  8. К

Б – второй кабель обжимается точно также, как и вариант А, только меняются местами оранжевой цвет на зеленый, а зеленый на оранжевый.

Таким образом, подключение по варианту Б будет выглядеть следующим образом:

  1. Б-З
  2. З
  3. Б-О
  4. С
  5. Б-С
  6. О
  7. Б-К
  8. К

Можно поменять местами пары, это на производительности сети не повлияет, поэтому вы можете выбрать вариант установки витой пары на свое усмотрение.

Распиновка RJ45 витой пары 4 провода для сети

Для подключения к сети Интернет используются, как раз витые пары, но мало кто знает, что при соединении к сети Интернет подключаются только 2 пары, из 4 доступных. Одна пара используется для получения сигнала, вторая его передачи. Получается, что 3 и 6 кабель и 1,2 используются для хаба, и также с противоположной стороны 3,6 и 1, 2 для компьютера.

При повреждении или необходимости подключить еще одну пару, можно использовать еще 2 линии, если обжать вилки RJ-45. Их использование улучшит качество сигнала и поможет повысить производительность сети.

Распиновка RJ-45 витой пары 4 провода

Для создания подключения, используя 4 провода в системе компьютер – хаб используются только оранжевые и зеленые линии. Сигнал передается только по оранжевой и зеленой парам. Контакты при этом обжаты к линиям 1,2,3 и 6 с обеих сторон.

Можно подключить RJ-45 по той же схеме, то есть использовать линии О и З, но подключать их к другим контактам, поменяв местами пары. Или подключить жилы других цветов, при этом важно соблюдать последовательность, чтобы сигнал передавался.

Распиновка RJ-45 витой пары 4 провода для 2 компьютеров

При обжиме витой пары компьютер-компьютер для передачи сигнала используются зеленая и оранжевая пары. Создавая распиновку RJ45 компьютер-компьютер не очень популярна, но знания о том, как подключать эту систему могут быть полезными. Один коннектор нужно подключать по системе:

  1. 1.Б-З.
  2. 2.З.
  3. 3.Б-О.
  4. 4.С.
  5. 5.Б-С.
  6. 6.О.
  7. 7.Б-К.
  8. 8.К.

Второй коннектор нужно подключить по системе:

  1. 1.Б-О.
  2. 2.О.
  3. 3.Б-З.
  4. 4.С.
  5. 5.Б-С.
  6. 6.З.
  7. 7.Б-К.
  8. 8.К.

Распиновка RJ-45 витой пары для ремонта

Иногда случается, что один из кабелей витой пары обрывается и одна из них не работает. В случае с подключением хаба с компьютером используются пары О и З. В случае их замыкания не обязательно менять кабель, можно заменить поврежденную пару на жилы другого цвета.

Таким образом, нужно заменить оранжевый цвет синим, а зеленый коричневым. Можно заменить цветовую пару на обоих кабелях, и они будут работать исправно.

Также, можно создать подключение нескольких компьютеров с помощью одного кабеля. Для подключения компьютерного оборудования используются цветовые пары пары О-З, С-К. Для распиновки RJ-45 используются те же цвета, только в зеркальном отражении. Начать подключение нужно с зеленого провода для первого компьютера и синего для второго, а также с бело-оранжевого и бело-коричневого для подключения активного оборудования.

Распиновка RJ45 для подключения розетки

Можно использовать витую пару для подключения к розетке, то сделать достаточно просто, в какой-то мере проще даже, чем подключить коммуникативный шнур. Для распиновки розетки RJ45 нужно взять ножницы или канцелярский нож, чтобы избавиться от верхнего покрытия провода.

1.Нужно срезать обмотку, не повредив кабель. Оставляем 10 см для удобного подключения.

2.Разматываем и выравниваем провода.

3.У любой розетки есть 2 маркировки по цветам. «А» — кроссовое подключение, «В» — стандартное подключение. Распиновка RJ45 делается для стандартного подключения.

4.Нужно вставить жилы в разъемы. Кабель должен быть натянут, чтобы расстояние от начала жил до зажима было не более 3 см. После того, как жилы вставлены в коннектор, они обжимаются до щелчка.

Распиновка RJ-45 под силу даже новичкам, поскольку при слабом или неточном обжиме качество сигнала не испортится. Здесь важно соблюдать правильную последовательность цветов. Чтобы сигнал был чистый, нужно все-таки оставить кабель, не более 5 метров.

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное — запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

  1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
  4. Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
  5. Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
  6. Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием.

  1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зеленый.
  4. Синий.
  5. Бело-синий.
  6. Зеленый.
  7. Бело-коричневый.
  8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Один коннектор Второй коннектор
1 Бело-зеленый 1 Бело-оранжевый
2 Зеленый 2 Оранжевый
3 Бело-оранжевый 3 Бело-зеленый
4 Синий 4 Синий
5 Бело-синий 5 Бело-синий
6 Оранжевый 6 Зеленый
7 Бело-коричневый 7 Бело-коричневый
8 Коричневый 8 Коричневый

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

  1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
  2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
  3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Распиновка

Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Содержание:

Кабели широко используются при создании локальной сети – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

  • неэкранированные – предназначенные для провода UTP;
  • экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

  1. бело-зеленый;
  2. зеленый;
  3. бело-оранжевый;
  4. синий;
  5. бело-синий;
  6. оранжевый;
  7. бело-коричневый;
  8. коричневый.

Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.


к содержанию ↑

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

  1. бело-зелёный;
  2. зелёный;
  3. бело-оранжевый;
  4. бело-коричневый;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

к содержанию ↑

Обжим витой пары в RJ-45

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

Обжим витой пары 8 жил 4 жилы

Обжим витой пары 8 жил 4 жилы.

Во время эксплуатации интернета, особенно если у вас отсутствует роутер, который обычно лежит, работает и где-то пылится, кабель витой пары интернета кочуя с одного устройства на другой приходит в негодность — ломается фиксатор коннектора, сползает оплетка кабеля витой пары, даже бывает такое, что коннектор каким-то образом побывал в варенье, после чего контакты забиваются, окисляются. Также бывает, что затеяли ремонт, перенесли кабель в другую комнату, замуровали в стену, удлинили и так далее. Во всех этих случаях необходимо переобжать коннектор на витой паре.

Думаю вы сейчас сидите и думаете, что-за коннектор? Что-за витая пара?

На фото ниже коннектор обжатый к витой паре:

Так вот именно коннектор необходимо поменять в подобных ситуациях.
Что для этого требуется?

Вместо множества слов предложу вам сразу посмотреть мой ролик — Обжим витой пары 8 жил 4 жилы:



Ниже все же опишу какие инструменты требуются и по какой схеме обжимается этот самый коннектор.

1. Как я уже писал выше, нам нужен сам коннектор

Его можно купить в любом электронном магазине города.

2. Нам нужен обжимной инструмент

Ясно, что не у каждого дома есть такой инструмент, это идеальный вариант. Если быть аккуратным и не торопиться, можно обжать коннектор подручными средствами, отверткой, ножиком, только не кухонным и не острой стороной, думаю у многих дома имеется ножик, который вышел из кухонной эксплуатации. И да, если вы собираетесь идти покупать коннектор, возьмите сразу несколько штук, стоят они копейки, и при неудачном обжатии коннектора подручными средствами не придется бежать за ним снова.

3. Далее что необходимо, знать схему обжатия. Существуют 2 типа кабеля витой пары - 8 жил и 4 жилы. Здесь все просто на первый взгляд, но на самом деле новичку стоит постараться распределить жилки кабеля по цветам и попасть в пазы контактов коннектора.



Обжим кабеля витой пары 8 жил

Обжим кабеля витой пары 4 жилы. Цвета жил витой пары могут быть другими, зависит от производителя.

Также хочу заметить, что некоторые работники провайдеров обжимают кабель по своему, меняя цвета, но главное соблюдают одинаковый обжим цветов как со стороны оборудования так и со стороны компьютера, поэтому ВАЖНО, обрезав коннектор не спешите выкидывать его, внимательно посмотрите по какой цветовой схеме был обжат старый коннектор.

На этом думаю все, данные схемы обжатия подходят только для интернета, схема обжатия для внутренней сети другая и расскажу о ней как-нибудь в другой статье.

Правильный обжим витой пары по стандарту TIA-568B [АйТи бубен]

Витая пара — это тип медного кабеля, который используется в телефонной связи и в большинстве сетей Ethernet. Пара проводов образует цепь, по которой можно передавать данные. Провода пары переплетены для защиты от перекрестных помех, представляющих собой шумы, генерируемые соседними парами проводов кабеля. Пары медных проводов заключены в цветную пластиковую изоляцию и сплетены воедино. Пучки витых пар защищает внешняя оплетка.

Когда по медному проводу протекает электричество, вокруг провода создается магнитное поле. Цепь состоит из двух проводов, каждое из которых имеет магнитное поле противоположного заряда. Если два провода цепи находятся близко друг к другу, магнитные поля подавляют друг друга. Это называется эффектом взаимной компенсации. Без него сетевая связь была бы медленной вследствие интерференции, вызванной магнитными полями.

Существует два основных типа кабелей "витая пара":

Несмотря на то что ЭВП снижает помехи лучше НВП, она является более дорогостоящей за счет дополнительного экранирования и более сложной для установки вследствие большей толщины.

Кроме того, металлический экран должен быть заземлен на обоих концах. При неправильном заземлении экран действует подобно антенне, улавливающей нежелательные сигналы.

ЭВП используются в основном за пределами Северной Америки.

Деление на категории НВП подразделяется на несколько категорий на основании двух факторов:

Категория 3 — это провода, использующиеся в телефонных и в локальных сетях, работающих на скорости 10 Мбит/с. Кабели категории 3 состоят из четырех пар проводов.

Кабели категории 5 и 5е состоят из четырех пар проводов со скоростью передачи данных 100 Мбит/с. В проводах категории 5е больше витков на один фут по сравнению с проводами категории 5. Эти дополнительные витки препятствуют помехам, наводимым внешними источниками и другими проводами в пределах кабеля.

В некоторых кабелях категории 6 используется пластиковый разделитель, который разделяет пары проводов, препятствуя возникновению помех. В таких парах больше витков, чем в кабелях категории 5е.

Кабели категорий 5 и 5е выглядят одинаково, но кабель 5е производится в соответствии с более высокими стандартами для того, чтобы обеспечивать более высокие скорости передачи данных. Кабель 6е создается в соответствии с еще более высокими стандартами по сравнению с категорией 5e. В кабеле категории 6е может присутствовать даже центральный разделитель, который отделяет пары внутри кабеля.

Наиболее распространенным кабелем, используемым в сети, является кабель категории 5е. Он подходит для стандарта Fast Ethernet, а его длина составляет до 100 м. В некоторых офисах и домах устанавливают кабель 6е для того, чтобы в будущем можно было без проблем увеличить пропускную способность. Некоторые приложения, такие как видео, видеоконференции и игры, требуют большой пропускной способности.

Самой последней разновидностью кабелей типа витая пара является кабель категории 6А. По нему можно передавать сигналы Ethernet на скорости 10 Гбит/с. Сокращением для 10-гигабитного Ethernet по кабелю типа витая пара является спецификация 10GBase-T, которая описана в стандарте IEEE 802.3an-2006. Клиенты, которым требуются сети с большой пропускной способностью, могут выиграть от установки кабеля, поддерживающего стандарт Gigabit Ethernet или 10 Gb Ethernet.

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии: незащищенная витая пара

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких. Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше. В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Стандарты по разводке цветов

Существует два наиболее распространенных стандарта по разводке цветов по парам:

На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

Кабель UTP обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ - 45, имеющий 8 контактов.

Реально используется только 4 из них: 1 и 2 - передающие (Tx) и 3 и 6 - приемные (Rx).

На практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, мы рекомендуем использовать именно его.

Medium Dependent Interface (англ. интерфейс, зависящий от передающей среды) или MDI — порт Ethernet абонентского устройства (например, сетевых карт ПК). Позволяет таким устройствам, как сетевые концентраторы или коммутаторы подключаться к другим концентраторам без использования кроссоверного кабеля или нуль-модема. MDI немного отличается подключением контактов от своей вариации MDIX. Контакты 1 и 2 используются для передачи (Tx) информации (сигналов), 3 и 6 — для приема (Rx).

Чтобы соединить один концентратор с MDI-портом с MDIX-портом компьютера или другого концентратора используется обычный кабель. Однако, чтобы соединить MDI-порт с MDI-портом другого устройства нужен кроссоверный кабель (так же, как и для соединения двух MDIX-портов).

Некоторые производители сетевого оборудования (Planet, Danpex, Level One, Zelax и др.) используют обозначение MPR и DTE, что соответствует MDI и MDI-X

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования. При оконцовывании главное что бы пары распологались в порядке:

1 и 2 контакты - вторая пара.
3 и 6 контакты - третья пара
4 и 5 контакты - первая пара
7 и 8 контакты - четвёртая пара

Принятая цветовая последовательность такая:

Синий - первая пара
Оранжевый - 2
Зелёный - 3
Коричневый - 4

Хотя от перемены цветов абсолютно ничего не изменится.

Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем - любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

Перекрёстный кабель (crossover cable) - предназначен для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство современных сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X), и перекрёстный кабель сегодня потерял свою актуальность.

Волоконно-оптический кабель (Оптоволокно) — это стеклянный или пластиковый проводник, передающий информацию при помощи световых волн. Волоконно-оптический кабель состоит из одного или нескольких оптоволокон, заключенных в оплетку или оболочку. В связи с тем, что волоконно-оптический кабель изготовлен из стекла, он не подвержен электромагнитным или радиопомехам. На входе в кабель все сигналы преобразовываются в световые импульсы, а на выходе они преобразовываются обратно в электрические сигналы. Это означает, что сигналы, передаваемые по волоконно-оптическому кабелю, являются более четкими, могут передаваться на большие расстояния и имеют большую пропускную способность по сравнению с кабелем из меди или других металлов.

Волоконно-оптический кабель может иметь длину в несколько километров до того, как сигнал потребуется регенерировать. Волоконно-оптический кабель обычно более дорогостоящий в использовании по сравнению с медным кабелем, а разъемы тоже более дорогие и более сложные для сборки. Наиболее распространенными для оптоволоконных сетей являются разъемы SC, ST и LC. Эти три типа оптоволоконных разъемов являются полудуплексными, что позволяет данным двигаться только в одном направлении. Следовательно, необходимо два кабеля.

Существует два типа волоконно-оптических кабелей:

Монтаж соединителей на оптоволоконный кабель — очень ответственная операция, требующая опыта и специального обучения, поэтому не стоит заниматься этим в домашних условиях, не будучи специалистом. Если уж вам “приспичило” строить сеть с использованием оптоволокна, легче приобрести кабели с соединителями. Впрочем, учитывая стоимость кабеля, соединителей, а также активного оборудования для оптики, можно предположить, что в домашних и небольших ЛВС это оборудование будет использоваться еще нескоро.

Прямые кабели UTP

В этой статье рассматривается общеизвестный кабель неэкранированной витой пары (UTP) и показано, сколько пар состоит из кабелей UTP Cat5 , Cat5e , Cat6 и Cat7 , цветовая кодировка, которой они следуют, разные Существующие стандарты проводки ( T-568A и T-568B ) плюс обозначения номеров контактов для обоих стандартов.

Мы в основном сосредоточимся на разводке кабелей CAT5e и 6, поскольку они являются наиболее популярными кабелями! Мы также рассмотрим проводку классических телефонных кабелей CAT1.Очень важно понимать стандарты кабельной разводки UTP и понимать, как правильно их подключать.

Кабельная разводка

- это основа надежной сети, и ее правильное внедрение с первого раза поможет избежать многих часов разочарований и поиска неисправностей. С другой стороны, если вы имеете дело с сетью с плохим кабелем, эти знания помогут вам найти проблему и более эффективно ее устранить.

Подключение кабелей UTP

Теперь посмотрим, как проложены кабели UTP.Есть две популярные схемы подключения, которые сегодня использует большинство людей: T-568A и T-568B . Они отличаются только тем, какие пары с цветовой кодировкой подключены - пары 2 и 3 поменяны местами. Оба работают одинаково хорошо, если вы их не смешиваете. Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабеле, вы получите перекрещенные пары.

Кабели

UTP заканчиваются стандартными разъемами, гнездами и панелями. Гнездо / штекер часто называют «RJ-45», но на самом деле это обозначение телефонной компании для «модульного восьмиконтактного разъема», заканчивающегося распиновкой USOC, используемой для телефонов.Штекерный разъем на конце патч-корда называется «вилкой», а розетка на стенной розетке - «розеткой».

Рисунок 1. Гнездо RG-45 и штекер / разъем RJ-45

Как уже было сказано, UTP имеет четырех витых пар проводов. На рисунке показаны пар и цветовых кодов , которые они имеют. Как видите, у f наши пары имеют маркировку:

Рисунок 2. Цветовые коды и пары кабеля UTP CAT 5, CAT 5e, CAT6, CAT7

Пары 2 и 3 используются для обычных сетей 10/100 Мбит / с, а пары 1 и 4 зарезервированы. В Gigabit Ethernet , используются все четыре пары .

На рисунке ниже показан конец кабеля CAT5e с разъемом RJ-45 , который обычно используется для подключения компьютеров к коммутатору. Он также показывает кабель CAT5e без изоляции и определяет четыре витые пары :



Рис. 3. Кабель UTP CAT5e и зачищенные витые пары

Кабели

UTP теперь доступны в различных цветах, что позволяет использовать кабели разного цвета для разных приложений.

Рис. 4. Кабели UTP разного цвета

T-568A и T-568B 4-парное подключение

Ethernet обычно передается с помощью восьмижильных кабелей с восьмиконтактными модульными вилками и гнездами. Стандартный разъем называется «RJ-45» и аналогичен стандартному модульному телефонному разъему RJ-11, за исключением того, что он немного шире, чтобы иметь больше контактов.

Примечание: имейте в виду, что схемы подключения, о которых мы собираемся говорить, предназначены только для прямых кабелей.

Восьмижильный кабель для передачи данных содержит четыре пары проводов. Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета. Пары скручены вместе. Для обеспечения надежности по Ethernet не следует их раскручивать больше, чем необходимо (около 1 см). Пары, предназначенные для Ethernet 10 и 100 Мбит / с, имеют оранжевый и зеленый цвет. Две другие пары, коричневая и синяя, используются, когда поддерживается Gigabit Ethernet, или могут использоваться для второй линии 10/100 Ethernet или для телефонных соединений.Следует отметить, что прокладка второй Ethernet или телефонной линии через существующий кабель UTP не рекомендуется, поскольку UTP не был разработан для таких приложений.

Существует два стандарта разводки для кабелей UTP, которые называются «T568A» (также называемые «EIA») и «T568B» (также называемые «AT&T» и «258A»). Единственное различие между двумя стандартами - это подключение двух пар из четырех, которые меняются местами, как показано ниже.

Т-568А должен стать стандартом для новых установок, тогда как Т-568В является приемлемой альтернативой.Однако большая часть стандартного оборудования и кабелей для передачи данных, похоже, соответствует спецификации T568B. T568B также является стандартом AT&T. Совершенно правильно использовать любой из стандартов проводки, однако следует уделить особое внимание тому, чтобы один и тот же стандарт использовался во всей кабельной инфраструктуре. Для существующих установок лучше сначала проверить, какой из двух стандартов используется, и продолжить работу с этим стандартом.

Обозначение номеров контактов для T568B

Обратите внимание, что нечетные номера контактов всегда белого цвета с полосами (1,3,5,7).Провода подключаются к 8-контактным разъемам RJ-45, как показано ниже:

Рисунок 5. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568B


В следующей таблице представлены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 6. T568B Конфигурация распиновки, цветовой код, пары и их функции

Настенная розетка может быть подключена в другой последовательности, потому что внутри розетки провода часто перекрещиваются.Разъем должен иметь схему подключения или хотя бы обозначать номера контактов.

Обратите внимание, что синяя пара находится на центральных контактах; эта пара преобразуется в пару красный / зеленый для обычных телефонных линий, которые также находятся в центральной паре RJ-11 (зеленый = белый / синий, красный = синий).

Обозначение номеров контактов для T568A

В спецификации T568A оранжевые и зеленые соединения меняются местами, так что пары 1 и 2 находятся на центральных четырех контактах , что делает его более совместимым с голосовыми соединениями телефонной компании.(Обратите внимание, что в разъеме RJ-11 вверху пары 1 и 2 находятся на четырех центральных контактах.) На рисунках показан порядок цветов в T568A :

Рисунок 7. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568A

В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 8. T568A Распиновка, цветовой код, пары и их функциональность


На приведенной ниже диаграмме сравниваются модели 568A и 568B:

Рисунок 9.Сравнение схем подключения и распиновки T568A и T568B. Передняя сторона разъемов RJ-45 показана

Где они используются?

Наиболее распространенное применение прямого кабеля - это соединение между ПК и концентратором или коммутатором. В этом случае ПК подключается непосредственно к концентратору или коммутатору, который автоматически переключает кабель внутри с помощью специальных цепей. В случае кабеля CAT1, который обычно используется в телефонных линиях, используются только два провода.Для них не требуется специального кроссовера, поскольку телефоны подключаются непосредственно к телефонной розетке.

Рис. 10. Распиновка прямого кабеля UTP CAT5 / CAT5e

На рисунке выше показан стандартный прямой кабель CAT5e, используемый для подключения ПК к концентратору или коммутатору. Вы можете ожидать, что TX + одной стороны будет подключаться к TX + другой стороны, но это не так. Когда вы подключаете ПК к концентратору, концентратор автоматически переключает кабель, используя свои внутренние цепи.В результате контакт 1 компьютера (это TX +) подключается к контакту 1 концентратора (который подключается к RX +). Это происходит и с остальными выводами.

Если концентратор не перекрестил распиновки , используя свои внутренние схемы (это происходит, когда вы используете порт восходящей связи на концентраторе), то контакт 1 от ПК (который является TX +) будет подключаться к контакту 1 концентратора (в данном случае это будет TX +). Таким образом, независимо от того, что мы делаем с портом концентратора (восходящим или обычным), сигналы, назначенные на восемь контактов на стороне ПК, всегда остаются неизменными. Однако распиновка концентратора будет меняться в зависимости от того, установлен ли порт на нормальный или восходящий.

В этой статье рассматривается UTP Straigh-thru разводка выводов кабеля и схемы подключения для стандартов T568A и T568B . Мы исследовали пары кабелей UTP вместе с их цветовой кодировкой, а также разъемы RJ-45 и jack .

Далее - Перекрестный кабель UTP CAT5 или обратная связь с сетевым кабелем Секция

Лучший кабель utp 8p8c - отличные предложения на кабель utp 8p8c от мировых продавцов utp cable 8p8c

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить кабель utp 8p8c.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший кабель UTP 8p8c вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели кабель utp 8p8c на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь по поводу кабеля utp 8p8c и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести UTP cable 8p8c по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

кабелей UTP - Cisco Fever!

Кабели и соединители UTP

Кабели неэкранированной витой пары UTP, прямые и перекрестные

В этом видео я объясню два стандарта кабелей и перекрестные разъемы. Всего существует четыре возможных типа кабеля.Убедитесь, что вы не смешиваете типы A и B, поскольку распиновка сильно отличается.

Одним из способов уменьшения помех сигнала в кабеле является экранирование каждого проводника заземленной оболочкой. Это может быть дорого, поэтому более дешевой альтернативой является использование витых пар.

Кабель Cat5 содержит 4 витые пары, две из которых используются в Ethernet 10/100 Мбит / с. Они заканчиваются разъемами RJ-45, разъемами трапецеидального искажения или вставляются в патч-панели.

Если вы держите разъем RJ-45 контактами вверх и зажимом от себя, контакты будут пронумерованы от 1 до 8 слева направо.

Для распиновки есть два стандарта: 568A и 568B. Основное отличие состоит в том, что поменяны местами оранжевая и зеленая пары.

Для подключения непохожих устройств, таких как ПК, к коммутатору, используйте обычный соединительный кабель. Пары TX-RX находятся на контактах 1-2 и 3-6 и подключаются напрямую.

Для прямого подключения подобных устройств, например ПК-ПК, используйте перекрестный кабель. TX одного устройства должен идти к контактам RX другого устройства. Таким образом, TX + на контакте 1 перейдет к RX + на контакте 3 другого конца.Пары на контактах 1,2 переходят в контакты 3,6 на другом конце для обоих концов кабеля.

После измерения и снятия внешней оболочки кабеля раскрутите пары и расположите их в порядке, соответствующем типу заделки. Внешняя оболочка должна находиться внутри разъема, поэтому при обрезке проводов измерьте соответственно. Провода необходимо протолкнуть заподлицо до конца разъема RJ-45 и тщательно проверить перед обжимом. Используйте кабельный тестер для проверки возможности подключения. Вы также можете пропинговать два компьютера, подключенных вашим новым кабелем.Используйте переключатель для проверки соединительных кабелей.


Чтобы проверить, является ли кабель прямым или перекрестным, удерживайте концы вместе. Кроссовер будет иметь проводники в противоположном порядке на каждом конце.

Гигабитные кабели Ethernet соответствуют одному стандарту, но все 4 пары используются для передачи данных. Однако вам понадобится кабель более высокого качества, например CAT6, для поддержки этих скоростей передачи данных.

Обжимной инструмент может иметь встроенный резак для оболочки и прямой резак. Этот инструмент предназначен только для заделки разъемов RJ-45.После вставки проводов в разъем этот инструмент проталкивает медные разъемы через изоляцию, обеспечивая полный электрический контакт.

punchdown демонстрация


Punchdown разъемы очень распространены для прокладки кабелей Ethernet.

Используйте схему подключения 568B в США.

Чтобы подготовить заделку кабеля, снимите внешнюю оболочку на 1,5 дюйма и раскрутите пары.

Чтобы пробить патч-панель, проверьте напечатанный рисунок на задних разъемах, затем сопоставьте проводники по цвету и вставьте их в разъем. c

оннекторный слот.

Инструмент для перфорации имеет резак на одной стороне прорези. Убедитесь, что острие лезвия находится далеко от кабеля, когда вставляете проводники в их прорези. Возможно, вам придется пробить каждую по два раза, чтобы отрезать лишнюю длину.

Разъемы Keystone устанавливаются аналогично. Убедитесь, что оболочка находится внутри разъема. Перед

Таблица поиска кабелей и выводов | Терминальный сервер

Используйте эту таблицу для просмотра выводов, кабелей, преобразователей и адаптеров для следующих линеек продукции:

Традиционные модели выводов IOLAN - IOLAN +, IOLAN DS, TS, SDS, STS, SCS

Perle предлагает для покупки различные кабели, преобразователи и адаптеры.Однако, если вы решите изготовить свой собственный кабель, ниже представлена ​​информация о распиновке.

Пожалуйста, выберите Vendor3ComAcmePacketADTRANAlcatelAPCBintecBlade Network TBlue CoatCheckpointCiscoDellDLINKExtreme NetworksF5 NetworksFortinetFoundryFujitsu-SIEMENSHPIBMJuniper NetworksNetAppNokiaNortelPerleSunOther

3Com

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
SuperStack 2 и 3 DB-9 DTE Custom
распиновка

Пакет Acme

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
Нетто 4250
Сессионный директор
RJ-45 Custom
распиновка

ADTRAN

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
MX2800
Полный доступ Opti-6100
RJ45 DCE
плюс Adtran
DB9F адаптер
3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0023 RJ-45F к DB-9M
прямо через
(DCE) адаптер
04007200

Alcatel

БТР

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
MasterSwitch ДБ-9М DTE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE) адаптер
04006970

Bintec

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
R4100 RJ-45 Bintec RJ45
на заказ
IOLAN +

Blade Network T

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
Стойка G8000 + USB к DB9F
Кабель DCE
3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0023 RJ-45F к DB-9M
прямо через
(DTE) адаптер
04007200

Синее пальто

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
Приборы Blue Coat ДБ-9М DTE 3 м Cbl-Straighthru RJ45 - RJ45 CAT5, прямой
Кабель 3 метра
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE) адаптер
04006970

КПП

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
Межсетевой экран ДБ-9М DTE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель длиной 3 метра
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE)
адаптер
04006970

Cisco

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
25xx
26xx
28xx
3640/3660
RJ-45F DTE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0031 RJ45-RJ45 IOLAN
к Sun / Cisco
адаптер
04030080

7200 VXR

NPE-G2 с
RJ45 DCE
3м Cbl-катаная RJ45 к RJ45 CAT5
Катанный кроссовер
Кабель 3 метра
04005130 DBA0031 RJ45-RJ45 IOLAN
к Sun / Cisco
адаптер
04030080
ввода / вывода с
DB25F DCE
3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0013 ИОЛАН
RJ-45F к DB-25M
проходной (DCE)
адаптер
04006990

850 AR
860 ISR
870 AR
880 ISR
AS5300
AS5400
ASA55xx
26xx NME асинхронный модуль
Асинхронный модуль 29xx NME
Асинхронный модуль 36xx NME
Катализатор 1000
Катализатор 1600
Катализатор 1800
Катализатор 1900
Катализатор 2500
Катализатор 2600
Катализатор 28xx

RJ-45F DTE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0031 RJ45-RJ45 IOLAN
к Sun / Cisco
адаптер
04030080
Катализатор 2924 DB-25F DTE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0011 RJ-45F к DB-25M
кроссовер (DTE)
адаптер
04006960

Катализатор 2900XL
Катализатор 2926
Катализатор 2940
Катализатор 2948G-L3
Катализатор 2950
Катализатор 2960
Катализатор 2970
Катализатор 2980G
Катализатор 3500XL
Катализатор 3524
Катализатор 3550
Катализатор 3560
Катализатор 3600
Катализатор 3750
Катализатор 3800
Катализатор 4006
Катализатор 4840G
Катализатор 4900
Катализатор 4908G-L3
Catalyst 5000 SE Двигатель
Catalyst 5500 SE Двигатель
Catalyst 6500 SE Двигатель
Катализатор 6509
FastHub 400

RJ-45F DTE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0031 RJ45-RJ45 IOLAN
к Sun / Cisco
адаптер
04030080
GSR DB-25F DTE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0011 RJ-45F к DB-25M
кроссовер (DTE)
адаптер
04006960

IRS3800
MDS9500
PIX515E
PIX525

RJ-45F DTE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0031 RJ45-RJ45 IOLAN
к Sun / Cisco
адаптер
04030080
VPN3000 ДБ-9М DCE на заказ

Dell

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
PowerConnect 5212
PowerEdge
ДБ-9М DTE 3 м Cbl-Straighthru RJ45M к RJ45M
Прямой
Кабель CAT5
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE)
адаптер
04006970

DLINK

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
ДГС-3024 DB-9F DTE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель длиной 3 метра
04005120 DBA0023 RJ-45F к DB-9M
кроссовер (DCE)
адаптер
04007200

Extreme Networks

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
3408 Alpines
6808 Черные бриллианты
Саммит 400-48T
ДБ-9М DTE 3 м Cbl-Straighthru RJ45M к RJ45M
Прямой
Кабель CAT5
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE)
адаптер
04006970

Сети F5

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
3DNS
BIG-IP
Gsite
ДБ-9М DTE 3 м Cbl-Straighthru RJ45M к RJ45M
Прямой
Кабель CAT5
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE) адаптер
04006970

Fortinet

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
Fortigate60B RJ45 Fortinet RJ45
обычай

Литейный завод

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
BigIron AR1202
BigIron AR1204
BigIron AR1208-E / T
BigIron AR1216-E / T
BigIron AR3201-T-CH / CL
BigIron AR3202-T-CH / CL
RJ45 DCE с
Литейный DB9F
адаптер
3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0023 RJ-45F к DB-9M
проходной (DCE)
адаптер
04007200
BigIron MG8
ДБ-9М DCE на заказ
BigIron RX4
DB-9F DCE 3 м Cbl-Straighthru RJ45 к RJ45 CAT5
Прямой
Кабель 3 метра
04005120 DBA0023 RJ-45F к DB-9M
проходной (DCE)
адаптер
04007200
EdgeIron 24
ДБ-9М DTE 3 м Cbl-Straighthru RJ45 к RJ45
прямо через
CAT5 кабель
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE)
адаптер
04006970
FastIron Edge
FastIron Edge X
FastIron GS
ДБ-9М DCE на заказ
FastIron LS
ДБ-9М DTE 3 м Cbl-Straighthru RJ45 к RJ45
прямо через
Кабель CAT5
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE)
адаптер
04006970
IronCore
IronPoint 200
JetCore
NetIron 40G
NetIron IMR640
ДБ-9М DCE на заказ

Fujitsu-SIEMENS

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
Основная мощность 250
Прайм Пауэр 450
RJ-45F DTE 3 м Cbl-Straighthru RJ45M к RJ45M
Прямой
Кабель CAT5
04005120 DBA0031 RJ45F-RJ45M
IOLAN к
Адаптер Sun / Cisco
04030080

л.с.

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
л.с. L3000 DB-25F DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0011 RJ-45F к DB-25M
кроссовер (DTE) адаптер
04006960
л.с. 9000
Коммутатор HP 4000 Procurve
ДБ-9М DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE) адаптер
04006970

IBM

Juniper Networks

NetApp

Nokia

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
IP300
IP350
IP380
IP560
ДБ-9М DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE) адаптер
04006970

Nortel

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
Alteon ACD
Baystack 450-24T
Бэйстэк ERS5520
DB-9F DCE Диаграмма DB9
IOLAN +
Адаптер отсутствует
См. Схему контактов для сборки
собственный адаптер
Электропроводность 2500/4500
Паспорт 8610
ДБ-9М DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE) адаптер
04006970

Perle

Вс

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
Лезвие 100
Лезвие 150
ДБ-9М DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0020 RJ-45F к DB-9F
кроссовер (DTE) адаптер
04006970
Лезвие 1000
Лезвие 2000
Предприятие 150
Предприятие 220R
Предприятие 250
Предприятие 3000
Предприятие 3500
Предприятие 4500
Предприятие 5000
Предприятие 5500
Предприятие 6500
Предприятие 420R
Предприятие 450
Солнечный огонь 280R
Солнце Огонь 880
Солнце Огонь 3800
Солнце Огонь 4800
Солнце Огонь 6800
DB-25F DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0011 RJ-45F к DB-25M
кроссовер (DTE)
адаптер
04006960

Солнце ILOM
Sun Fire V100
Солнечный огонь V120
Солнечный огонь V215
Sun Fire V245
Sun Fire V445
Sun Fire V480
Sun Fire V1280
LX50

RJ-45F DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
CAT5 кабель
04005120 DBA0031 RJ45F-RJ45M
IOLAN к
Sun / Cisco адаптер
04030080
Netra ft 1800
Нетра т 1120
Нетра т 1125
Нетра т 1400
Нетра т 1405
DB-25F DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0011 RJ-45F к DB-25M
кроссовер (DTE)
адаптер
04006960

Netra t1 Модель 100/105
Netra t1 Модель AC200
Netra t1 Модель DC200
Нетра 240
Нетра X1 / 1280

RJ-45F DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
CAT5 кабель
04005120 DBA0031 RJ45F-RJ45M
IOLAN к
Sun / Cisco адаптер
04030080
StorEdge 3000
StorEdge 3310
DB-9F DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0021 ИОЛАН
RJ-45F к DB-9M
кроссовер (DTE)
адаптер
04006980
Ультра 1
Ультра 2
Ультра 30
Ультра 60
Ультра 5
Ультра 10
Ультра 80
DB-25F DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0011 RJ-45F к DB-25M
кроссовер (DTE)
адаптер
04006960

Другое

Модель Тип консоли Кабель RJ45
распиновка
Кабель RJ45
Описание
Купить
Кабель RJ45
Адаптер
распиновка
Адаптер
Описание
Купить
Адаптер
DB-25M Консольный порт DTE ДБ-25М DTE 3 м Cbl-Straighthru RJ45 к RJ45
Прямой
Кабель CAT5
04005120 DBA0010 ИОЛАН
RJ-45F к DB-25F
кроссовер (DTE) адаптер
04006950
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
