где находится главное реле? [РЕШЕНО]

Когда автомобиль стал плохо заводиться или появились неполадки с его электрооборудованием, владельцы начинают искать причину. При самостоятельной диагностике обязательно нужно знать, где находится главное реле на ВАЗ 2114. Ведь нередко его поломка приводит к подобным напастям. Поэтому начинать проверку следует именно с него.

Где находится главное реле на ВАЗ 2114?

Главное реле или реле зажигания отвечает за работу стартера и запуск силового агрегата. Оно корректирует напряжение для пуска мотора и защищает пусковой механизм при повышенном вольтаже в цепи.

Благодаря его работе порой возможно использование авто при недостаточном заряде аккумуляторной батареи. Релюшка предохраняет контакты замка зажигания от плавления и обгорания после запуска двигателя.

Главное реле на ВАЗ 2114 расположено в салоне, под панелью, слева от руля за декоративным кожухом.  Чтобы увидеть деталь, нужно снять эту пластиковую накладку. Некоторым владельцам удаётся достать её и без снятия элемента, но делать так неудобно. Это возможно при и точном знании места установки детали и сноровке. Начинающим ремонтникам поступать так не стоит.


В отдельных случаях для доступа к электрической детали может потребоваться удаление приборной панели. Это зависит от года выпуска авто или внесения изменений в его конструкцию прежним хозяином, что часто встречается на отечественных машинах.

Признаки неисправности реле

Деталь часто выходит из строя от времени. Она изначально бывает некачественной. Поэтому срок её службы может быть небольшим. На неисправность релюшки указывают такие симптомы, как:

  • Трудности с запуском двигателя или невозможность запустить мотор. Эти проблемы бывают, как постоянными, так и происходящими через раз. При этом АКБ исправен и заряжен;
  • Отопитель работает с перебоями. Интенсивность его работы может неожиданно меняться или он на время прекращает функционировать. Иногда печка вообще отказывается включаться;
  • Плохо работают стеклоочистители и обогрев стёкол. Дворники и обогрев могут действовать с перебоями или не включаться вовсе.

При поломке элемента обычно встречается сразу несколько признаков. Они могут напоминать неисправность стартера. Но, прежде чем, диагностировать его, проверяют релюшку. Ведь часто проблема связана с ней.

Как проверить реле зажигания?

Удостовериться, что реле сгорело можно несколькими способами. Сделать это можно своими силами. Иногда достаточно снять его и увидеть оплавленные или отломанные части. Оно может треснуть или приобрести иные видимые дефекты.

После долгой езды релюшка может сильно нагреваться. Это говорит о её неисправности или малой мощности.
Главное реле для этой модели рассчитано на силу тока, равную 70 Ампер. Но, возможно, деталь обладает меньшей мощностью или на авто присутствует множество дополнительно установленных потребителей. Проверить это можно путём отключения нескольких из устройств. Если после этого элемент перестанет нагреваться, значит, его мощность слишком мала. Необходимо купить аналогичную по конструкции деталь, но предназначенную для тока большей силы.

Проверить работоспособность реле зажигания можно мультиметром. Для этого на нём устанавливают режим вольтметр. Им необходимо померить напряжение на обмотке стартера и выходе этой детали. Если напряжение присутствует, элемент исправен.

Протестировать деталь можно мультиметром в режиме омметра. Измерения проводят аналогичным образом. Значение на экране прибора совершенно неважно. Наличие любых показаний указывает на исправность релюшки. Если показаний нет, она нуждается в замене.

Покупать необходимо только аналогичный элемент, предназначенный для этой модели авто. В продаже часто встречаются бракованные изделия. Поэтому, если после установки нового реле, проблема не исчезла, следует снова проверить эту деталь. Для этого подойдут все указанные ранее способы.
В рассмотренном выше случае необходимо приобрести электродеталь чуть большей мощности. Скорее всего, оно будет от другого автомобиля. Поэтому для подбора нужно взять с собой старое реле.
Если после замены элемента и при его заведомой исправности проблемы с запуском двигателя или печкой сохранились, следует искать иную причину. Нелишним протестировать всю проводку машины. Она могла сгнить или перетереться от времени. В неисправности могут быть виновны и другие детали автомобиля. Если самостоятельная диагностика электрооборудования затруднительна, нужно обратиться к электрику в автосервис.

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

  • неуверенный запуск двигателя или отказ при запуске;
  • провалы при резкой смене оборотов;
  • высокий расход топлива;
  • не работают два цилиндра, двигатель лихорадит;
  • отсутствие динамики;
  • резкое падение мощности;
  • падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

  1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
  2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
  3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
  4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
  5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

  1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
  2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
  3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
  4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
  5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

  1. Демонтируем «клемму-минус» с аккумуляторной батареи.
  2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
  3. Вынимаем высоковольтные провода с катушки.
  4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
  5. Ключом на 17, ослабляем один болт крепления катушки.
  6. Вынимаем модуль.
  7. Шестигранником откручиваем катушку от держателя.
  8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010.

Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

Замок зажигания ВАЗ 2114: замена своими руками, схема подключения проводов и неисправности

Содержание:

  1. Когда требуется замена
  2. Методы поиска неисправностей
  3. Подготовка
  4. Демонтаж неисправного замка
  5. Установка нового устройства
  6. Тестирование блокировки руля

Выключатель, он же замок зажигания, играет огромную роль в «стартовой» системе автомобиля ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, стеклоподъемников и прочих элементов электрических контуров. Сегодня мы поговорим про замок зажигания ВАЗ 2114, причины его замены, процедуру демонтажа и о многом другом.

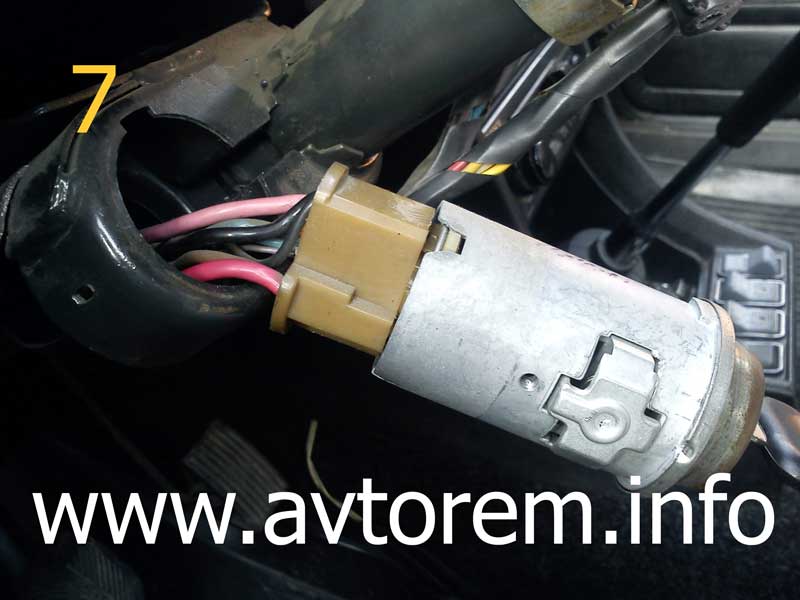

Замок зажигания

Когда требуется замена

Компдект замка зажигания

Есть несколько основных ситуаций, когда владельцу машины может срочно понадобиться замена узла. К причинам неисправности замка зажигания ВАЗ 2114 относят:

  • Механическая поломка ключей;
  • Потеря ключа;
  • Поломка замка в результате попытки угона;
  • Поломка контактов зажигания.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

  • Визуальный;
  • Диагностический.

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие Устройство исправное Устройство неисправное
Поверните ключ в правое положение (зажигание) Все электрооборудование включается Все или часть электрооборудования не работает
Поверните ключ во второе положение Стартер крутится Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

  • Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
  • Переключите вам мультиметр на омметр;
  • На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
  • Подключите к ним щупы мультиметра;
  • Поверните ключ в положение «Зажигание»;
  • На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
  • Поверните ключ во второе положение — Запуск двигателя;
  • Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Процесс замены

Из инструментов вам понадобится:

  • Крестообразная прочная отвертка;
  • Рожковый ключ на 10 миллиметров;
  • Зубило;
  • Молоток;
  • Пассатижи или плоскогубцы;
  • Новый замок зажигания в сборе;
  • Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

  1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
  2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
  3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
  4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
  5. Рычаг, который фиксирует колонку по углу, ведут вниз;
  6. Руль опускается также вниз;
  7. Снимается далее нижний кожух;
  8. Колодку питания от аварийки нужно обязательно отключить;
  9. Теперь можно снимать верхний кожух;
  10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
  11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
  12. Отсоедините их от колодки питания.

Демонтаж неисправного замка

Откручивание болтов замка зажигания зубилом

На практике замена замка зажигания на ВАЗ 2114 будет невозможной до тех пор, пока вы не избавитесь от старого. Сделать это не сложно, но придется уделить некоторое время своему автомобилю.

  1. Когда вы открыли себе доступ к замку зажигания, точнее к его корпусу, вы заметите, что замок крепится на рулевой колонке с помощью четырех болтов. Проблема в том, что у них нет головок.
  2. Это явление представляет собой часть «уникальной» заводской противоугонной системы в исполнении компании АвтоВАЗ. На деле подобная система несколько усложняет запуск мотора преступниками, у которых ключа нет. Так что сильно не ругайте их.
  3. Зубилом и молотком эти болты ослабляются, а их снятие выполняется при помощи пассатижей.
  4. Далее снимает скобу с колонки;
  5. Обязательно отключите колодку питания. Вообще схема подключения проводов на замок зажигания ВАЗ 2114 простая, если вы купите замок в сборе. Не придется ничего паять и разбираться, какой провод куда ведет. Все собрано в колодку, потому ее останется только вставить в соответствующий разъем. И все.
  6. Отключив колодку питания, вы теперь можете наконец-то избавиться от вышедшего из строя выключателя зажигания.

Установка нового устройства

Теперь можно наконец-то приступать непосредственно к замене сломанного или износившегося замка зажигания на вашем автомобиле ВАЗ2114.

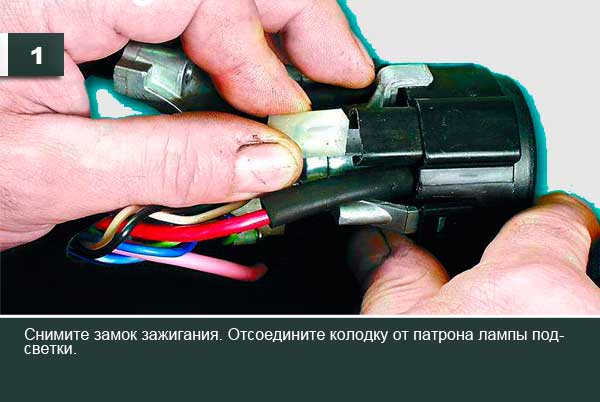

Снятие замка зажигания

Для этого придерживайте следующей последовательности действий:

  • Вставьте в новый замок ключ и поверните его в первое положение. Это позволит защелке, которая отвечает за блокировку рулевого вала, спрятаться внутри конструкции корпуса;
  • Вставьте замок на место, следуя обратной последовательности демонтажа;
  • Закрутите четыре фиксирующих болта и немного их зажмите.

Тестирование блокировки руля

Тестирование руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

  1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
  2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Стоит отметить один очень важный нюанс. Некоторые не считают необходимым использовать отрывные болты. Вместо них применяются самые обычные фиксирующие болты длиной 20 миллиметров и с резьбой М6. С одной стороны, это облегчит снятие устройства в будущем, если подобное мероприятие вновь потребуется. С другой стороны, при отсутствии надежной противоугонной системы, добровольно открывать доступ злоумышленникам к своему автомобилю — не самая лучшая идея.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

 Загрузка ...

установка, 2115, 2109, как в машине, не включается

Владельцы любого популярного отечественного автомобиля должны уметь самостоятельно устанавливать и настраивать музыкальное оборудование. Это позволит сэкономить деньги и выполнить работу максимально аккуратно. Наиболее сложным и трудоемким считается подключение магнитолы на ВАЗ-2114.

Подготовка и необходимые инструменты

Перед тем как приступать к установке устройства, следует поискать дома или купить все требуемые инструменты и материалы. Для подключения оборудования на ВАЗ-2114 можно брать такие же предметы, что и при монтаже магнитолы на ВАЗ-2109. Среди них обязательно должны быть такие:

  • монтажный нож;
  • электрический или ручной лобзик;
  • шуруповерт, кисточка;
  • автомобильный шпатель.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Из материалов следует купить наждачную бумагу, монтажную пену, эпоксидный клей, грунтовку, краску и специальную автомобильную шпатлевку.

Как подключить и установить

Монтаж и настройка любого музыкального устройства на ВАЗ-2114 рекомендуют выполнять в соответствии с общепринятыми правилами. Только в этом случае оборудование будет качественно работать и выполнять все свои функции.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »

Подключение

Чтобы подключить магнитолу на ВАЗ-2114 достаточно ознакомиться с порядком действий, предусмотренным для любой подобной модели (2115, 2109). Единственное отличие будет в месте расположения того или иного провода.

Подключают магнитолу таким методом:

  1. Присоединяют разъем музыкального оборудования к плюсовому и минусовому полюсу источника питания (аккумуляторная батарея). При этом штекер прикуривателя можно использовать для коммутации.
  2. Выводят кабели от громкоговорителей и соединяют их с соответствующими выходами на штекере устройства.
  3. Как только проводка будет подключена, все потенциально опасные места изолируют при помощи специальной ленты. Дополнительно защитить кабель от случайного контакта и негативного воздействия влаги можно благодаря использованию гофрированной трубки.
  4. На внутреннюю часть лобового стекла или крышу транспортного средства устанавливают антенну.
  5. Кабель, идущий от нее к приборной панели, прокладывают под различными деталями внутренней отделки автомобиля.
  6. Провод подсоединяют к магнитоле напрямую или через переходник.

Схема

Для того чтобы проверить правильность подключения, необходимо составить его схему. С ее помощью можно будет выявить допущенные ошибки и максимально быстро исправить их.

На схеме нужно указывать расположение следующих проводов:

  1. Красный. Он должен идти от от магнитолы на замок зажигания.
  2. Желтый. Его присоединяют к положительному полюсу аккумуляторной батареи и соответствующему разъему на задней панели подключаемого устройства.
  3. Синий. Этим кабелем нужно соединить акустическую систему с антенной.
  4. Зеленый, фиолетовый, серый, белый. Все эти провода следует проложить к двум передним и задним динамикам.
  5. Черный. Им соединяют магнитолу с отрицательным полюсом аккумуляторной батареи.

Монтаж

Установка магнитолы на ВАЗ-2114 представляет собой сложное занятие, выполнять которое рекомендуют только после тщательно проведенной подготовки. В противном случае можно легко допустить ошибку, которая не позволит устройству нормально функционировать.

Установить магнитолу можно следующим способом:

  1. Монтаж на ВАЗ-2115 или 2114 начинают со снятия облицовки приборной панели.
  2. После этого отсоединяют провод от минусового выхода батареи.
  3. С устанавливаемого устройства снимают защитные элементы.
  4. В паз устанавливают монтажную обойму и надежно фиксируют.
  5. На следующем этапе работы прокладывают провода коммутации и кабели питания.
  6. На пластиковой консоли крепят магнитолу.
  7. Затем ее соединяют с бортовой сетью транспортного средства.
  8. После этого оборудование монтируют в направляющей шахте.
  9. Возвращают на место снятую декоративную панель.

Возможные проблемы

Во время установки музыкальных устройств владельцы транспортного средства сталкиваются с различными проблемами. Из-за них не включается магнитола для ВАЗ-2114 или не работает какая-либо из функций.

Наиболее частые проблемы:

  1. Сгоревший предохранитель. Такая ситуация возникает из-за подключения к магнитоле дополнительных усилителей или любого другого оборудования, а также прослушивания музыки на большой громкости.
  2. Замыкание в сети. Оно появляется из-за ошибок, допущенных во время прокладывания проводки.
  3. Окисленные контакты. В ходе эксплуатации устройства внутрь его корпуса может попасть влага. Она повредит контакты и не даст возможности пользоваться магнитолой.

Магнитола — это полезное устройство, которое обязательно должно быть в каждой машине. Подключить ее самостоятельно сможет даже начинающий владелец автомобиля. Для этого ему понадобится терпение, правильное выполнение всех предусмотренных действий и несколько часов свободного времени.

Распиновка колодки подключения СУД М7.9.7./Январь7.2 к салонной проводки Европанели (ВАЗ 2114) « Ремонт и тюнинг ВАЗ

В пятницу мне привезли Европанель вместе с косой проводов. Стоила она такие копейки, что даже озвучивать не буду. В воскресенье ,с подачи друзей, решили быстренько ее установить.

Старую Высокую панель снимали достаточно быстро. Все контакты соединяющие инжектор с проводами я просто обрезал. … Далее сняв старую панель немного попарились и поставили новую европанель вместе с ее косой. Дальше друзья отступили и сказали «Ну инжектор ты сам подключишь…»

Стал подключать и возникли некоторые проблемы: колодка немного иная, стартер не работает , бензонасос тоже и т.д. Машину то мы все же достаточно быстро завели, но в понедельник я засел за схемы и стал изучать подключение инжектора Январь 7.2 к салонной проводки европанели…

Сразу хочу отметить, что для правильной работы нужно менять замок зажигания. Замок зажигания 2110. У него по другому реализован процесс зажигания, стартера и т.д. Но даже сменив замок, машина отказывалась заводиться с ключа.

Дело оказалось в том, что в проводке от европанели есть дополнительное реле стартера, которое замыкает цепь. Не буду особо вдаваться в теорию, но скажу лишь, что сигнал с этого реле приходит от «мозгов»
Бензонасос пришлось переделать, потому что в старая схема со сменой старой проводки перестала работать. Не стал парится, просто кинул серый провод от инжектора на бензонасос , а розовый от бензонасоса довел до колодки подключения к салонной проводки.

Ну а далее схема с описанием самой колодки:

Если честно я задолбался уже с маркировкой проводов… частенько они в реальности расходятся с теорией, но все же буду описывать как на схеме… Все же в общем своем они совпадают.
Панель приборов тут рассматриватся — VDO . Т.е. от ВАЗ 2114
Слева штекер соединения от косы СУД, справа от салонной проводки

Контакты:
1.) СП — контакт скорости автомобиля. Информация от датчика скорости.
идет на 9 контакт красной колодки панели приборов
2) БП — сигнал Check Engine. Информация от 31 контакта мозгов.
Идет на 8 контакт белой колодки панели приборов(не будет работать без 6 РЧ контакта!!!!)
3) ЖЧ — сигнал расхода топлива. Сигнал от 10 контакта мозгов.
ХЗ за что он отвечает. Его кстате нет даже на схеме в колодке салонной проводки
4) ГБ — сигнал который идет от колодки диагностики.
не знаю зачем он нужен, но он как то завязан на БК. возможно плавное выключение плафона или что-то типа того.
5) КП — Низковольтный сигнал тахометра. Идет от 8 контакта мозгов.
Идет на приборную панель во 2 контакт белой колодки
6) РЧ — сигнал +12В
Без этого сигнала не сработает дополнительное реле стартера, так же не будет гореть Чек.
7) ПЧ — сигнал отвечающий за стартер. Идет от 50 контакта мозгов.
Без этого провода не будут замыкаться контакты дополнительного реле стартера при повороте ключа в положение «Стартер». В данном случае мозги могут сами отключить стартер при некоторых условиях. К примеру когда двигатель уже завелся.
8 ) ГП — «+12″ , которые беруться с замка зажигания.
Дают понять мозгам, что водитель включил зажигание. По этому сигналу начинается работа мозгов.

9) Р — Уровень бензина в баке.
Жгут от бензонасоса относиться к жгутам СУД и не связан с салонной проводкой. поэтому контакт приходит с бензонасоса на колодку подключения СУД и салонной проводки.

Ну вот собственно и все. Удачи в подключениях!

Лучшая цена на автоматический замок зажигания - Отличные предложения на автоматический замок зажигания от глобальных продавцов автоматических замков зажигания

Отличные новости !!! Вы попали в нужное место для автоматического замка зажигания. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автоматический замок зажигания в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автоматический замок зажигания на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автоматическом замке зажигания и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести auto ignition lock по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Rekey Услуги зажигания автомобилей | Служба автоматического восстановления ключа зажигания автомобиля

Часто задаваемые вопросы

Может ли слесарь переделать ключи зажигания?

Да.Цилиндры зажигания - это просто замки, их можно разобрать и собрать вместе с различными внутренними компонентами. Любой опытный автослесарь может изменить ключ для существующего или нового цилиндра зажигания вашего автомобиля. Если вы хотите изменить ключ зажигания в цилиндре, выберите опытных профессионалов. Чтобы получить лучший сервис, выберите профессионального слесаря, который годами добивается высоких результатов.

Сколько времени нужно для смены ключей в цилиндрах зажигания?

Замена нового цилиндра зажигания часто является частью процесса замены старого цилиндра. Когда обе эти службы объединены, процесс займет около двадцати минут, если не будет никаких сложностей. Если это возможно и желает заказчик, существующий цилиндр может быть изменен без замены. Это потенциально займет меньше времени, чем услуги комбайна.

Зачем мне менять ключ зажигания?

Самая распространенная причина смены ключа зажигания заключается в том, что после замены зажигания клиент хотел бы управлять замками автомобиля с помощью одного ключа.К новому цилиндру зажигания, который вы получите взамен, не прилагаются ключи от вашего автомобиля. Любой качественный цилиндр для замены будет поставляться с уже закодированными ключами.

Из этого нового цилиндра будут опорожнены существующие пластины. Старый цилиндр будет разобран, чтобы его можно было расшифровать. Тогда новый цилиндр может иметь тот же ключевой код, что и старый. Если бы этого не было сделано, то у вас был бы ключ, который работает в вашем зажигании, но не в ваших дверях, и наоборот. Вы можете изменить ключ зажигания, чтобы он соответствовал оригинальному ключу, или все другие замки, чтобы он соответствовал новому ключу. Смена ключей займет больше времени, но это определенно вариант.

Могу ли я изменить ключ зажигания вместо его замены?

В некоторых случаях да. Если проблема с зажиганием заключается в том, что его внутренние компоненты, такие как пластины или штифты, являются единственными неисправными деталями, их можно заменить. Скорее всего, вы захотите, чтобы цилиндр был прикреплен к замкам двери и багажника одинаковым ключом, поэтому это не будет традиционным изменением ключа. Смена ключей означает, что замок работает с новым ключом.

Но для этого слесаря ​​семантика не имеет значения. Если вы довольны полученной услугой и находитесь в большей безопасности, чем были раньше, значит, мы сделали свою работу. В некоторых случаях цилиндры зажигания могут быть слишком сильно повреждены. Когда это произойдет, новый ключ зажигания все еще можно будет изменить.

Почему мой ключ не работает в замке зажигания?

Возникла проблема с зажиганием. Это может быть из-за того, что ключ считывается цилиндром, или проблема с замком зажигания. Если проблема связана с цилиндром зажигания, возможно, его необходимо заменить. При его замене обычно заменяют замену цилиндра зажигания на старый код ключа.

Если повреждение цилиндра связано с пластинами или штифтами в замке, то вы можете просто изменить ключ зажигания вместо замены всего цилиндра. Это может быть одной из многих причин, по которым ваш автомобиль не заводится.

Слесарь придет ко мне?

United Locksmith использует лучших мобильных техников в отрасли, чтобы предоставить быстрое и полезное обслуживание там, где вам это нужно.Эта возможность распространяется на все услуги, включая необходимость смены ключей зажигания. Из-за зажигания, которое вызывает проблемы, невозможно передвинуть автомобиль без использования службы буксировки.

Оттуда еще нужно будет заплатить за обслуживание. Самое разумное решение - пригласить специалиста к вам. Когда вы пользуетесь услугами United Locksmith, вы можете получить нашу мобильную услугу по предварительной записи или сразу же в нашей круглосуточной слесарной службе.

Сдвинуть ключ зажигания

Слесарям приходится менять ключи с тех пор, как замки можно было изменить.Независимо от того, какой это замок, если его можно снова собрать, его можно изменить. Возможность собрать замок - очень важная часть процесса смены ключей, так как практически все можно разобрать. Чтобы понять, почему повторная сборка так важна для смены ключей, нам нужно будет поговорить о том, что именно означает повторная сборка.

Как вы уже догадались по названию, «смена ключей» - это процесс смены ключа, который работает с существующим замком. Разница между сменой ключей и заменой заключается в том, что блокировка, которая используется, не удаляется навсегда.Чтобы восстановить ключ зажигания, цилиндр просто нужно снять, чтобы получить доступ к внутренним компонентам. В случае автомобильных замков и зажигания эти компоненты, скорее всего, будут пластинами.

Когда ключ вставляется в замок зажигания, он перемещает все эти пластины на одинаковую высоту. Эта «равномерная высота» называется линией сдвига замка. Когда все внутренние компоненты замка опираются на линию сдвига, вилка устройства может свободно вращаться. Без правильного ключа все пластины находятся на разном расстоянии от линии сдвига.

Причина этого кроется в порезах на вашем ключе. Для автомобильных замков ключ, скорее всего, будет иметь двусторонний межфланцевый переходник или вырез для слайдера. Независимо от стиля замка, ваш специалист сможет заменить небольшие запорные устройства. Чтобы восстановить ключ зажигания в цилиндрах, первое, что необходимо сделать, это получить доступ к цилиндру.

Чтобы получить доступ к цилиндру зажигания, слесарь приступит к снятию панелей приборной панели. Перед этим следует отключить аккумулятор автомобиля.Это предотвратит поражение электрическим током и предотвратит запуск двигателя при нажатии на клавиши или включение электрооборудования.

Синонимы замка зажигания, антонимы замка зажигания

ЗАБЛОКИРОВАНО Неды понимают, что их заметили, когда они ломают замок зажигания велосипеда. Если транспортное средство движется таким образом и испытывает «серьезное сотрясение», цилиндр замка зажигания может переместиться в положение «вспомогательное оборудование», что повлияет на мощность двигателя, усилитель рулевого управления и торможение с усилителем. Государство также еще не приняло обязательные замки зажигания для всех осужденных пьяных водителей.МЕЛТАМ: 6 февраля: трое подозреваемых попытались «провести электрический ток» и угнать автомобиль, сняв цилиндр замка зажигания. Как и во внешнем дизайне, классические элементы Porsche также можно найти в интерьере: комбинация приборов с пятью круглыми инструментами, один из которых это многофункциональный экран с высоким разрешением, центральный счетчик оборотов и замок зажигания слева от рулевого колеса. Заключительные магниевые компоненты рулевой колонки состоят из основного корпуса рулевой колонки, откидной опоры корпуса, корпуса замка зажигания и замка зажигания. механизм сдвига колонки.Особенности включают расположенные снаружи вентиляционные отверстия и циферблаты, ткань на дверях и приборной панели, а также замок зажигания за рычагом переключения передач. Двойные передние подушки безопасности, ремни безопасности с предварительным натяжением и улучшенная система бокового удара предназначены для повышения защиты пассажиров, а также есть многофункциональная сигнализация с замком зажигания, дистанционным центральным замком и иммобилайзером двигателя. Владелец обнаружил, что дверь его автомобиля была повернута назад, а замок зажигания вынут, как сообщила суду г-жа Мид. «Автомобиль стоил всего 300 фунтов стерлингов, и к тому времени, когда мы заплатил за ремонт окна и замка зажигания, в чем смысл? Я слишком большой бунтарь, чтобы поверить, что нужно ставить замок зажигания на пол и ставить коробку передач задним ходом при парковке, прежде чем вы сможете назовите автомобиль Saab.В иммобилайзере двигателя используется электронный код безопасности, который изменяется случайным образом каждый раз при срабатывании системы, в то время как транспондер в ключе передает сигнал на антенну в замке зажигания. В иммобилайзере двигателя используется электронный код безопасности, который изменяется случайным образом каждый раз при срабатывании системы. , а транспондер в ключе передает сигнал на антенну в замке зажигания. Система управления двигателем Ford сработает только в том случае, если эти два блока совпадают, без этого даже горячая проводка не будет работать, говорит Форд.В стандартную комплектацию входят: подушка безопасности водителя; трехточечные ремни безопасности с инерционным барабаном на всех сиденьях; подголовники на всех сиденьях; Кнуты; тонированные стекла; подсветка замка зажигания; кондиционер; усилитель руля; Магнитола HU-401 RDS с восемью динамиками (и автоматическим управлением звуком) - радиоантенна / усилитель в заднем бампере; дистанционный центральный замок; система блокировки; противоугонная сигнализация; согласованные по цвету бамперы и наружные зеркала заднего вида; 15-дюймовые стальные колеса; динамическое шасси. И для всех, кроме левшей, вроде меня, блокировка запуска и зажигания причудливо расположена за рычагом переключения передач в центре - и может быть активирована только тогда, когда рычаг находится в положении заднего хода.

Замок зажигания в сборе - Цены со скидкой

Узел замка зажигания Beck Arnley обеспечивает механизм предотвращения кражи, затрудняя управление автомобилем, если у вас нет подходящего ключа.


Заказывая узел замка зажигания Beck Arnley у команды PartsGeek, вы можете быть уверены, что выбираете детали самого высокого качества по лучшей цене. Неважно, участвуете ли вы в гонках на своем автомобиле или просто цените вождение мощного автомобиля, необходимы запасные части самого высокого качества.Если вы приобрели этот высокопроизводительный автомобиль, чтобы воспользоваться его выдающейся мощностью и производительностью, застрахуйте свои инвестиции и используйте только лучшие запасные части и аксессуары. Лучшее управление - легкий ветерок с дополнительными устройствами, предназначенными для работы с двигателем, а также с компонентами подвески. Ваш высококачественный замок зажигания в сборе обеспечивает плавную последовательность запуска для вашего автомобиля. Узел замка зажигания обеспечивает механизм уменьшения количества угонов автомобиля, затрудняя управление автомобилем без правильного ключа. Замок зажигания в сборе действует как изолятор для замка зажигания. Узел замка зажигания служит мерой защиты от кражи, поскольку рулевое колесо автомобиля не может поворачиваться, если ключ на месте и не включен, что делает автомобиль практически неподвижным. Ваш замок зажигания прикреплен к рулевой колонке и содержит тумблеры, которые взаимодействуют с ключом, чтобы запустить двигатель. Автомобиль хорош настолько, насколько хороши его части, такие как замок зажигания Beck Arnley.

Замок зажигания в сборе

Инженеры современных транспортных средств внесли множество улучшений в вашу безопасность как на дороге, так и вне ее.Они упростили владение транспортными средствами и упростили их воровство. Одна из звезд современной защиты от кражи - ваш скромный замок зажигания в сборе. Благодаря этой детали времена, когда воры ломали вам окна и подключали к вашему автомобилю горячую проводку, давно прошли. К сожалению, это также означает, что вы никуда не поедете на собственном автомобиле, если ваш замок сломается. Замените его как можно скорее, если вы начали замечать такие проблемы, как неисправные ключи.

Сменный замок зажигания в сборе имеет все детали, необходимые для полного отключения вашего замка.Конкретные компоненты зависят от производителя вашего автомобиля, но обычно они включают как минимум тумблер замка. Независимо от того, что находится в вашей сборке, все части работают вместе, чтобы вы могли завести автомобиль. Они пропускают электрический ток в систему стартера, когда вы поворачиваете ключ в правильное положение в замке зажигания. Ваш замок зажигания также не позволяет никому без правильного ключа завести ваш автомобиль.

Мы с гордостью предлагаем варианты сборки замков от таких брендов, как AC Delco, Standard Motor Products, Genuine, Original Equipment, Beck Arnley и Crown Automotive на сайте PartsGeek.com. Покупайте миллионы наших автозапчастей и аксессуаров и наслаждайтесь скидками до 80% на все. У нас также есть 30-дневная политика для покрытия всех возвратов, поэтому заказывайте с уверенностью.

Что такое замок зажигания в сборе?

Замок зажигания в сборе отвечает за предотвращение и предотвращение кражи при использовании в сочетании с другими функциями безопасности, такими как сигнализация и дверные замки. Помимо защиты от перегрева, он фиксирует рулевое колесо на месте. Это не позволяет потенциальным ворам управлять транспортным средством.Если сборка сломана, все эти функции безопасности сработают против любого, кто пытается завести ваш автомобиль, независимо от того, есть у него правильный ключ или нет.

Ваша сборка представляет собой комбинацию механических и электрических устройств. Он может включать в себя несколько различных компонентов в зависимости от вашего автомобиля и производителя детали:

  • Схема
  • Тумблеры замка
  • Другие устройства безопасности
  • Провода и электрические разъемы
  • Крепежные детали
  • Ключи

Он работает с использованием различных положений клавиш замкнуть цепи. Когда правый ключ повернут в правильное положение в тумблере, запускается двигатель, реле топливного насоса и различные другие системы.

Качественные сменные узлы замка зажигания обеспечивают такую ​​же безопасность и надежность, как и оригинальные детали вашего производителя. Они могут принимать разные формы, в зависимости от исходного дизайна. Это не общие детали, поэтому убедитесь, что вы получаете блокировку, разработанную специально для вашего автомобиля.

Сколько стоит замена узла замка зажигания?

Вам, вероятно, следует отложить где-то между 30-180 долларов на замену узлов зажигания.Разница в ценах зависит от:

  • Возраст вашего автомобиля
  • Марка и модель
  • Сколько деталей входит в комплект

Каковы признаки поломки замка зажигания в сборе?

Даже если вы выполнили все рекомендации по техническому обслуживанию вашего автомобиля в отношении смазки и правильного использования ключа, проблемы с блоком зажигания все еще возможны.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
