Распиновка зарядки айфон 6. Распиновка и ремонт кабеля Lightning для iPhone: подробное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроен разъем Lightning в iPhone. Какова распиновка контактов кабеля для зарядки и передачи данных. Как самостоятельно отремонтировать поврежденный кабель Lightning. Пошаговая инструкция по замене разъема и восстановлению работоспособности кабеля.

Содержание

Устройство и распиновка разъема Lightning

Разъем Lightning был представлен Apple в 2012 году вместе с iPhone 5 и заменил прежний 30-контактный коннектор. Это 8-контактный цифровой разъем, используемый для зарядки и синхронизации данных в устройствах Apple.

Основные особенности Lightning:

Симметричный дизайн — можно вставлять любой стороной
Компактные размеры — 6.7 мм в ширину
Поддержка USB 2.0 и USB 3.0
Возможность передачи аудио
Аутентификация аксессуаров

Распиновка контактов разъема Lightning:

GND (земля)
L0p (линия данных 0+)
L0n (линия данных 0-)
ID0 (идентификация аксессуара)
PWR (питание +5V)
L1p (линия данных 1+)

L1n (линия данных 1-)
ID1 (идентификация аксессуара)

Контакты расположены симметрично с обеих сторон разъема. При подключении устройство определяет ориентацию и активирует нужные контакты.

Как работает кабель Lightning?

Кабель Lightning содержит специальную микросхему, которая отвечает за:

Аутентификацию аксессуара
Настройку режима работы (зарядка/передача данных)
Управление питанием
Обработку сигналов

Эта микросхема взаимодействует с контроллером в iPhone через линии ID0 и ID1. Без правильной аутентификации устройство не начнет зарядку или передачу данных.

Причины поломки кабеля Lightning

Наиболее распространенные проблемы с кабелями Lightning:

Повреждение изоляции около коннектора
Обрыв проводников внутри кабеля
Окисление контактов разъема
Выход из строя аутентификационной микросхемы

Основные факторы, приводящие к поломкам:

Частые изгибы и натяжение кабеля
Использование неоригинальных зарядных устройств
Попадание влаги
Естественный износ

Как отремонтировать кабель Lightning самостоятельно?

При незначительных повреждениях кабель можно попробовать восстановить своими руками. Вот пошаговая инструкция:

Визуально осмотрите кабель и определите место повреждения
Аккуратно срежьте поврежденный участок изоляции
Зачистите концы проводников на 5-7 мм
Соедините соответствующие проводники методом скрутки или пайки
Изолируйте места соединения изолентой или термоусадочной трубкой
Проверьте работоспособность кабеля

Важно сохранить правильное соединение всех 8 проводников внутри кабеля. Цветовая маркировка может отличаться у разных производителей.

Замена разъема Lightning

Если поврежден сам разъем Lightning, его можно заменить. Для этого потребуется:

Новый разъем Lightning
Паяльник и припой
Термоусадочная трубка
Острый нож
Пинцет

Порядок замены разъема:

Аккуратно срежьте старый разъем
Зачистите концы проводников
Припаяйте проводники к контактам нового разъема
Изолируйте соединения термоусадкой
Закрепите разъем в корпусе клеем

Важно соблюдать правильную распиновку при подключении проводников к новому разъему. Неправильное подключение может вывести устройство из строя.

Восстановление изоляции кабеля

Для защиты отремонтированного участка кабеля можно использовать термоусадочную трубку. Порядок действий:

Очистите кабель от загрязнений
Наденьте термоусадочную трубку нужного диаметра
Нагрейте трубку феном или зажигалкой
Трубка сожмется, плотно обхватив кабель

Это поможет защитить место ремонта от повторных повреждений и придаст кабелю аккуратный вид.

Меры предосторожности при ремонте

При самостоятельном ремонте кабеля Lightning важно соблюдать следующие меры безопасности:

Отключите кабель от источников питания
Используйте качественные инструменты и материалы
Соблюдайте осторожность при работе с острыми предметами
Не допускайте коротких замыканий между проводниками
Тщательно изолируйте все соединения

Неправильный ремонт может привести к выходу из строя подключаемых устройств. При отсутствии опыта лучше обратиться к специалистам.

Альтернативы ремонту кабеля Lightning

Если самостоятельный ремонт не удался или кажется слишком сложным, есть альтернативные варианты:

Покупка нового оригинального кабеля Apple

Приобретение кабеля сторонних производителей с сертификацией MFi
Обращение в авторизованный сервисный центр Apple
Использование беспроводной зарядки (для поддерживаемых моделей)

При выборе нового кабеля обращайте внимание на наличие сертификации MFi (Made for iPhone/iPad). Это гарантирует совместимость и безопасность использования.

Профилактика повреждений кабеля Lightning

Чтобы продлить срок службы кабеля Lightning, следуйте этим рекомендациям:

Не перегибайте кабель, особенно у разъемов
Аккуратно вставляйте и извлекайте разъем
Не тяните за провод при отключении
Храните кабель в защищенном месте
Используйте оригинальные или сертифицированные зарядные устройства

Правильное обращение поможет избежать преждевременного выхода кабеля из строя и необходимости ремонта.

Заключение

Ремонт кабеля Lightning — выполнимая задача при наличии необходимых навыков и инструментов. Однако важно понимать риски и ограничения самостоятельного ремонта. В случае сомнений лучше обратиться к специалистам или приобрести новый кабель. Бережное обращение и соблюдение рекомендаций по эксплуатации помогут существенно продлить срок службы кабеля Lightning.

Как устроен Apple Lightning / Хабр

Это моя маленькая статья с описанием (почти) всего, что я знаю об интерфейсе Apple Lightning и связанных с ним технологиях: Tristar, Hydra, HiFive, SDQ, IDBUS и др. Но сначала маленькое предупреждение…

Читайте эту статью на свой страх и риск! Информация основана на большом количестве внутренних материалов AppleInternal (утечка данных, схем, исходных кодов), которые я прочёл по диагонали. И, конечно, на моих собственных исследованиях. Должен предупредить, что я никогда раньше не проводил подобных исследований. Таким образом, эта статья может использовать неправильные или просто странные термины и оказаться частично или полностью неправильной!

Прежде чем углубиться, давайте кратко разберёмся в терминах:

Lightning — это цифровой интерфейс, используемый в большинстве устройств Apple iOS с конца 2012 года. Он заменил старый 30-контактный разъём.

На картинке выше гнездо разъёма, а на картинке ниже его распиновка:

Пожалуйста, обратите внимание, что в разъёме контакты с обеих сторон коннектора не соединены в одном и том же порядке. Таким образом, хост-устройство должно определить ориентацию кабеля, прежде чем что-то делать.

Хотя это не всегда так. У многих аксессуаров Lightning, которые мне попадались, в разъёмах зеркальная распиновка.

Tristar — это интегральная схема, встроенная в каждое устройство с гнездом разъёма Lightning. По сути, это мультиплексор:

Кроме всего прочего, его основная цель состоит в том, чтобы соединяться со штекерным разъёмом Lightning, как только он подключён — определять ориентацию, Accessory ID и надлежащим образом маршрутизировать внутренние интерфейсы, такие как USB, UART и SWD.

Hydra — это новый вариант Tristar, используемый начиная с iPhone 8/X. Видимо, наиболее существенным изменением является поддержка беспроводной зарядки, но это ещё предстоит проверить:

Мне известны пять основных вариантов Tristar/Hydra:

TI THS7383 — Tristar первого поколения в iPad mini 1 и iPad 4
NXP CBTL1608A1 — Tristar первого поколения в iPhone 5 и iPod touch 5
NXP CBTL1609A1 — таинственный Tristar первого поколения в iPod nano 7 — источник
NXP CBTL1610Ax — TriStar второго поколения, используется начиная с iPhone 5C/5S и, по-видимому, во всём остальном, что не поддерживает беспроводную зарядку. Существует несколько поколений (x — номер поколения)
NXP CBTL1612Ax — Hydra используется с iPhone 8/X и, видимо, во всём остальном, что поддерживает беспроводную зарядку. Существует несколько поколений (x — номер поколения)

С этого момента я буду использовать только термин TriStar, но имейте в виду, что он также означает Hydra, поскольку они очень похожи в большинстве аспектов, которые будут рассмотрены в этом тексте.

HiFive — это дочерний интерфейс Lightning, то есть штекерный разъём. Он также содержит логический элемент — этот чип известен как SN2025/BQ2025.

Эти два термина часто считают своего рода синонимами. Для удобства я буду использовать только термин IDBUS, так как он кажется мне более правильным (и именно так технология называется в спецификации THS7383).

Итак, IDBUS — это цифровой протокол, используемый для коммуникации между Tristar и HiFive. Очень похож на протокол Onewire.

Давайте прослушаем коммуникации Tristar и HiFive.

Возьмите логический анализатор, переходную плату Lightning с соединением для гнезда и штекерного разъёма, какой-нибудь аксессуар (обычный кабель Lightning-to-USB отлично подойдёт) и, конечно, какое-нибудь устройство с портом Lightning.

Сначала подключите каналы логического анализатора к обеим линиям ID переходной платы (контакты 4 и 8) и подключите плату к устройству, но пока не подключайте аксессуар:

Сразу после этого начните выборку (подойдёт любая частота от 2 МГц и выше). Вы увидите что-то вроде этого:

Как видете, Tristar опрашивает каждую линию ID по очереди — одну за другой. Но поскольку мы не подключили никакого аксессуара, опрос явно провалился. В какой-то момент устройство устанет от этого бесконечного потока отказов и остановит его. А пока давайте разберёмся, что именно происходит во время опроса:

Сначала мы видим длинный интервал (около 1,1 миллисекунды), когда просто уровень высокий, но больше ничего не происходит:

Видимо, это время используется для зарядки внутреннего конденсатора HiFive — энергия от него будет затем использоваться для питания внутренних логических чипов.

Гораздо интереснее то, что происходит потом:

Очевидно, это поток каких-то данных. Но как его интерпретировать? Как расшифровать? Давайте виртуально разделим его на минимальные значимые части — то, что я называю словами:

По сути слово — это сочетание падения-подъёма-падения:

Содержательный этап — интервал, который определяет значение слова
Этап восстановления — интервал, который, видимо, требуется для обработки содержательной стадии на стороне получателя и/или для подготовки следующего слова на стадии отправки

Вот таблица известных слов с их интервалами для обоих этапов, которые мы обсуждали выше (все единицы измерения в микросекундах):* STOP используется, когда это последний бит в байте

Используя приведённую выше таблицу теперь мы можем построить простой декодер протокола:

Как видите, сначала хост посылает BREAK — когда Tristar хочет отправить новый запрос, хост всегда начинает с этого слова. Затем наступает этап передачи данных. Пожалуйста, обратите внимание, что у последнего (8-го) бита в байте более длительный этап восстановления. Когда этап передачи данных заканчивается, хост отправляет ещё один BREAK. Затем дочернее устройство должно отправить ответ (после задержки не менее 2,5 микросекунд — см. таблицу). Tristar будет ждать ответа около 2,2 мс. Если ответ не выдан в этот промежуток времени, Tristar попытается опросить другую линию ID.

Теперь давайте рассмотрим этап данных на примере выше — 0x74 0x00 0x02 0x1f:

0x74 — тип запроса/ответа. Всегда чётный для запроса и нечётный для ответа (тип запроса +1)
0x00 0x02 — фактические данные. Может быть пустым
0x1f — это CRC8 как байта типа запроса, так и всех данных (полином — 0x31, начальное значение — 0xff)

Давайте подключим к нашей установке какой-нибудь аксессуар и посмотрим, что произойдёт. Я буду использовать оригинальный кабель Lightning-to-USB от Apple:

И вот что появляется на IDBUS после запроса 0x74:

HiFive ответил! И если вы прокрутите дальше, то увидите много других пар запрос/ответ:

Некоторые запросы не нуждаются в ответе:

Самый важный запрос IDBUS — это 0x74, он используется для двух целей: чтобы приказать HiFive включить полное напряжение и силу тока (в случае, если оно поддерживается аксессуаром), спросить его о конфигурации контактов, которые поддерживаются кабелем, и некоторых других метаданных.

О том, как кодируются данные ответа 0x75, известно не так уж много. Но некоторые биты доступны в старой спецификации Tristar:

Первый байт данных ответа 0x75

Конфигурация ACCx, когда ID найден на ID0

Конфигурация ACCx, когда ID найден на ID1

Конфигурация Dx, когда ID найден на ID0

Конфигурация Dx, когда ID найден на ID1

Используя эти таблицы, давайте расшифруем ID нашего кабеля (10 0C 00 00 00 00) с учётом того, что линия ID найдена на контакте ID0:

Первый байт ответа 0x75 кабеля

Таким образом, ACCx — это 00, Это означает, что пин ID0 просто привязан к IDBUS, а Dx = 01 означает, что пины DP1/DN1 настроены как USB0_DP/USB0_DN. Именно то, что мы ожидали от стандартного USB-кабеля.

А теперь давайте перехватим что-нибудь поинтереснее:

Вот полный (?) список запросов IDBUS от @spbdimka:

Совет №1: вы можете легко получить свойства аксессуара, включая его идентификатор, используя accctl:

Это внутренняя утилита Apple, поставляемая со сборками NonUI/InternalUI. Но вы можете легко запустить её на любом устройстве после джейлбрейка.

Совет №2: вы можете легко получить конфигурацию контактов кабеля с помощью diags:

tristar -p

Обратите внимание, что эта команда доступна только на iOS 7+.

Совет №3: вы можете легко отслеживать запросы/ответы 0x74/0x75, генерируемые SWD-пробами, установив debug env var, равное 3:

astrisctl setenv debug 3

Затем на виртуальном COM от кабеля вы увидите что-то вроде этого:

В одной из таблиц выше можно увидеть упоминание некоего HOSTID. Это 16-битное значение, передаваемое в запросе 0x74. Похоже, что оно также влияет на ответ HiFive. По крайней мере, если установить для него недопустимое значение (да, это возможно с diags), HiFive перестаёт с ним работать:

Впрочем, в прошивке KongSWD/KanziSWD есть переменная окружения disableIdCheck, которую вы можете настроить так, чтобы игнорировать недопустимый HOSTID.

Важное примечание: У Kong и Kanzi нет HiFive в качестве выделенного непрограммируемого чипа. Эти аксессуары эмулируют его с помощью микроконтроллера и/или блока FPGA, что позволяет его легко обновлять/перепрограммировать.

В таблице Accessory ID выше можно заметить, что Kong и Kanzi посылают разные ответы в зависимости от того, запускается или нет Astris, это программное обеспечение AppleInternal, предназначенное для отладки с помощью SWD-проб (или зондов). Если вы расшифруете эти ответы с помощью приведённых выше таблиц, то обнаружите, что когда Astris не запускается, зонд будет действовать точно так же, как DCSD — USB на линиях D1 и debug UART на линиях D2. Но когда отладочное программное обеспечение работает, линии ACCID переключаются на SWD.

Но что, если мы хотим запустить Astris после того, как зонд уже подключён к устройству? Что будет делать кабель? Как он будет переключаться между линиями ACC на SWD? Вот тут-то WAKE и вступает в игру! HiFive (или устройство, которое его эмулирует) может инициировать WAKE — и процесс перечисления IDBUS начнётся снова: Tristar отправит запрос 0x74, Kong/Kanzi ответит новым идентификатором, Tristar подтвердит его и направит линии ACC на внутренние линии SWD (SoC должен это поддерживать на физическом уровне, конечно).

Последнее, что я собираюсь рассмотреть — рукопожатия питания (power handshakes). Это алгоритм, основанный на запросах/ответах IDBUS, которые драйверы ядра Tristar используют перед тем, как разрешить зарядку от аксессуара.

Когда кабель Lightning просто где-то лежит, подключённый к зарядному устройству/компьютеру, но не подключённый к устройству, HiFive ограничивает ток на PWR действительно небольшим значением (около 10-15 мА по моим измерениям). Чтобы включить полный ток, запрос 0x74 должен быть выдан Tristar и обработан HiFive. Для SecureROM/iBoot этого достаточно, но при загрузке ядра необходимо сделать дополнительные шаги:

TriStar выдаёт два запроса 0x70
Как только второй запрос обработан HiFive и отправлен ответ, он вообще отключает ток примерно на 20 миллисекунд
По истечении этого времени Tristar выдаёт ещё один запрос 0x70, но с содержанием 0x80 в данных. HiFive обрабатывает его и отвечает
На этом этапе драйвер ядра, ответственный за Tristar, должен разрешить зарядку

Важное замечание: это та часть, которую я знаю меньше всего. И это одна из тех частей, которые я в основном сам отреверсил. Таким образом, будьте осторожны с этой информацией
Ещё одна особенность Tristar, о которой я хотел бы рассказать, — ESN. Это маленький блоб, который Tristar хранит в своём EEPROM (на CBTL1610A2 и более поздних версиях). Его можно получить по IDBUS с помощью кабеля Serial Number Reader (или Kanzi, они в основном одинаковые, за исключением разных USB-PID и немного отличающихся корпусов)

Проще говоря, отправив этот блоб на ttrs.apple.com, вы можете получить серийный номер устройства. Этот механизм используется сотрудниками Apple Store/Apple Premium Reseller для извлечения SN с мёртвых устройств (если Tristar ещё жив):

Что происходит на IDBUS при получении ESN, задокументировал @spbdimka:

Процедура «прошивки» ESN на Tristar называется подготовка (provisioning). Она происходит с диагностикой на стороне устройства, через EzLink на принимающей стороне в три этапа.

Вы можете проверить состояние с помощью diags:

tristar --prov_stat

… а также получить ESN:

tristar --esn

Кстати, у diags вообще богатый набор команд Tristar (доступен, начиная с iOS 7):

Tristar доступен на шине I2C (адрес 0x34 для записи, 0x35 для чтения).

Именно так diag и драйверы ядра с ним взаимодействуют.

О реестрах публично известно не так уж много. Много информации о самой карте регистра можно получить из утёкшего исходного кода iBoot (только для THS7383 — кажется, обратно совместимого с CBTL1608 — и CBTL1610), но не так много о том, что нужно туда записать, чтобы добиться каких-то интересных результатов.

Ещё одним источником знаний является модуль Tristar из diags (легко извлекаемый через SWD во время его работы). Например, мне удалось отреверсить алгоритмы чтения состояния подготовки и ESN. Затем я реализовал это как дополнение к моей нагрузке для iBoot под названием Lina:

Я также попытался изменить алгоритм записи ESN, но потерпел неудачу — механизм слишком сложный для меня. Однако фрагменты кода от Lina доступны здесь.

Сам Tristar питается от источника 1,8 В. Линии для IDBUS устойчивы к 3,0 В, согласно моему осциллографу:

Таким образом, без схемы сдвига уровня лучше не пытаться взаимодействовать с IDBUS с помощью устройств, устойчивых к 5 В, как некоторые модели Arduino.

См. также:

Распиновка разъёма батареи iPhone и замена АКБ

Компания Apple не перестает ежегодно радовать новыми смартфонами iPhone. Данный гаджет многофункционален, удобный в использовании, имеет стильное дизайнерское оформление. Но, как и любая электронная техника, телефоны Apple могут выходить из строя. Чаще всего просто по причине износа аккумулятора, который находится внутри корпуса и заменить его не так просто, как в обычных смартфонах от других производителей. Придётся разбирать его и искать цоколёвку, чтоб определить полярность батареи для её замера.

Редакция сайта 2 Схемы.ру собрала схемы распиновок и подключения на всю линейку Айфонов, что обязательно пригодится при ремонте этого телефона.

Подключение батареи iPhone 3G, 3S

Вольтаж на батарейке должен быть 3.8v, чтобы запустить нормально. Заодно проверьте напряжение на 1 и 2, если у вас iPhone 3G, то вольтаж должен быть примерно таким же, как и на 1 и 4, если 3Gs — примерно вполовину меньше.

Распиновка батареи iPhone 4, 4S

При нормально работающем аккумуляторе должно быть напряжение в районе 3.7-4.2 вольт.

Полярность батареи iPhone 5S, 5C, 5G

Замена аккумулятора этому смартфону потребуется не реже, чем предыдущим моделям (в среднем, АКБ хорошо работает в течение года).

Распиновка батареи iPhone 6, iPhone 6S

Согласно официальной информации, емкость аккумулятора iPhone 6 Plus равна 2915 mAh, а iPhone 6 — 1810 mAh.

Подключение батареи iPhone 7, iPhone 7 Plus

В документах по сертификации удалось обнаружить: iPhone 7 Plus — аккумулятор емкостью 2900 мАч, iPhone 7 – батарею на 1960 мАч.

Подключение батареи iPhone 8, iPhone 8 Plus

Новые iPhone 8 и iPhone 8 Plus имеют меньшую емкость аккумуляторов, чем у предыдущей линейки. Так емкость аккумулятора iPhone 8 составляет 1821 мАч, а iPhone 8 Plus имеет самый маленький аккумулятор среди всех моделей iPhone Plus — 2675 мАч. Правда Apple заявляет, что iPhone 8 работает до 14 часов в режиме разговора или до 40 часов при воспроизведении музыки, iPhone 8 Plus — до 21 часа разговора по телефону или до 60 часов воспроизведения музыки.

Замена батареи Айфона своими руками

При проведении некачественного ремонта симптомы проявятся очень быстро – устройство работает исключительно от зарядки, слишком быстро разряжается, вообще не включается с новой батареей. Но тут скорее проблема в самом аккумуляторе, который ради экономии часто ставят дешёвый китайский. Не уверены какой вам поставили? Значит в следующий раз делайте замены АКБ самостоятельно, согласно приведённой инструкции.

Будьте осторожны, не дергайте слишком сильно коннектор батареи из гнезда, так как гнездо припаяно к центральной плате и дорожки под ним могут отслоиться!

В каких случаях следует заменить аккумулятор на iPhone:

Полного заряда хватает менее чем на 6 часов при максимальной активности
iPhone быстро разряжается на холоде
iPhone выключается на 50% — 20% заряда
iPhone не заряжается (может показывать яблоко и снова показать низкий заряд)
iPhone не включается (начиная с модели 5G в 30% случаев виновник именно аккумулятор)
Иногда АКБ вздувается, тем самым “выдавливает” дисплейный модуль, иногда из-за этого трескается стекло и даже сам дисплей.

Перед тем как начать разбирать айфон, нужно его выключить.
Удалите два винта длиной 3.6 mm с головкой под фирменную пятилепестковую отвертку Apple, которые находятся рядом с док-коннектором. Пятилепестковая отвертка Apple используется только для того, чтобы открутить винты!
Сдвиньте заднюю крышку по направлению к верхнему краю айфона. Крышка отодвинется на 2 мм в верх.
Отсоедините заднюю крышку от айфона, будьте осторожны, не повредите пластиковую защелку, которая крепит заднюю крышку.
Удалите заднюю крышку из айфона.
Удалите следующие винты, которые крепят коннектор батареи к центральной плате: один винт длиной 1.7 mm с головкой Phillips. Один винт длиной 1.5 mm с головкой Phillips
Пластиковой открывашкой приподнимите коннектор батареи из гнезда центральной платы.
Начните отсоединять коннектор начиная с нижней стороны коннектора, для этого нужно вставить кончик лопатки между блоком громкоговорителя и металлической крышкой коннектора.
Коннектор батареи отсоедините вертикально от центральной платы. Не отсоединяйте коннектор, стараясь приподнять его сбоку.
Обратите внимание на контакт, который находится под давлением винта коннектора батареи. Контакт может ослабнуть, когда вы будете удалять коннектор из гнезда!
Пластиковой открывашкой отсоедините контакт, находящийся под давлением от коннектора батареи.
Обратите внимание как расположена небольшая черная защелка заземления, которая находится в районе верхнего винта коннектора батареи. Эта защелка находится в районе верхнего винта коннектора. При замене защелка должна быть выровнена, так как к ней крепится золотая защелка, которая давит на заднюю крышку!
Будьте осторожны, не дергайте слишком сильно коннектор батареи из гнезда, так как гнездо припаяно к центральной плате.
Вставьте край открывашки между батареей и стенкой внутреннего корпуса, как показано на рисунке.
Пластиковой открывашкой двигайтесь вдоль правого края батареи, приподнимите немного батарею, чтобы отсоединить ее от клея, который нанесен на корпус под батареей.
Потяните пластиковый язычок, чтобы освободить батарею.
Удалите старую аккумуляторную батарею.
Вставьте новый АКБ и соберите телефон в обратной последовательности.

Видео инструкция по замене АКБ в Айфоне

Распиновка кабеля для iphone 5s. Как починить провод от зарядки Айфона

Сегодня поговорим о проводах iPhone с тонким Lightning-разъёмом. Как известно, служат они не всегда долго и счастливо. В первую очередь эти провода обладают плохой изоляцией. А когда она приходит в полную негодность на сгибе, всему проводу приходит конец. К сожалению, в устройства компании из Купертино встроена защита от использования неоригинальных аксессуаров (и с ней мы разберёмся в одном из следующих материалов). Поэтому сохранить провод — главная задача. Ключевое слово в этой статье — так называемая «термоусадка».

К сожалению, я не фанат iOS, поэтому оригинального (и тем более испорченного) кабеля для зарядки и передачи данных у меня не нашлось. В ближайшем магазине нашёлся более полезный универсальный кабель USB с тремя разъёмами: microUSB и парой Lightning-разъёмов старой и новой версии. Кабель целый, но…

…испортить его совсем несложно. Изоляция на поддельном кабеле очень похожа по свойствам на изоляцию оригинального. Так что сделать пару надрезов и сымитировать обычные для кабеля повреждения не составляет труда.

А теперь настал черёд ремонта. Для этого мы будем использовать самую обыкновенную термоусаживаемую трубку подходящего диаметра. Кстати, продаётся эта штука в любых хозяйственных магазинах, где торгуют в том числе электротоварами. Нужно просто сказать продавцу слово «термоусадка».

Для тех, кто не в курсе: термоусаживаемая трубка представляет собой тонкостенную пластиковую трубочку внутренним диаметром от 1 до 110 мм для изоляции проводов и прочих электрических штук. При нагреве (необходимая температура составляет от 70 до 110 градусов) трубка сжимается примерно в два раза. После нагрева термоусаживаемая трубка полностью повторяет все изгибы исходного провода. Садится она настолько плотно, насколько возможно без разрыва, — если удачно подобрать диаметр, то почти намертво.

В данном случае под руку попалась вот такая, диаметром 6 мм (натянуть её на штекер проблематично, но при большем размере получится более хлипкая конструкция).

Отрезаем кусок трубки необходимой длины (с расчётом от начала провода и до края повреждения изоляции, с запасом в сантиметр). Аккуратно надеваем трубку на разъём, фиксируем руками или изолентой.

После прогреваем над любым горячим предметом: конфоркой электрической или газовой плиты, зажигалкой, газовой горелкой. Будьте осторожны: термоусаживаемый материал, как и провод, не терпит высоких температур и тем более открытого огня. Достаточно горячего воздуха, поднимающегося над пламенем. На выходе получаем отреставрированный кабель.

Руководство написано по мотивам одного любопытного ролика, в комментариях под которым выяснилось, что население России либо незнакомо с термоусадкой, либо не догадывалось применять её не по прямому назначению.

В следующих публикациях будем учиться снимать дисплей с телефона, чтобы добраться до аккумулятора, и сушить утонувший телефон. Если хотите увидеть материал на другую интересующую вас тему, пишите в комментариях.

Терпеть не могу, когда в машине валяется куча всяких проводов, зарядников и прочей тряхомудии, которая втыкается в прикуриватель. Так же осточертело всякий раз перетыкивать провода в яблофон, снизу зарядка, сверху выход с наушников на магнитолу, хотя я точно знаю что на интерфейсном разьеме есть нормальный линейный выход! Покупать фирмовый кабель за дохера денег- не наше кредо, тем более когда руки растут откуда надо!
В общем собрался с духом, и понеслась!
Итак по порядку:
1-купил сдвоенное гнездо USB
2-отыскал распиновку интерфейсного разьема. Кому интересно- тому сюда pinouts.ru/PortableDevices/ipod.shtml
3-раздраконил китайский зарядник, точнее сам разьем, благо разборный оказался:) Внутри окромя криво припаянного резистора и 2 проводов естественно ничего больше небыло.
Начинаю втыкать распиновку (ссылка выше) и понимаю что мне не хватает на разьеме как минимум 3 контактов чтобы снять линейку. Нахожу старый убитый зарядник, курочу разьем, вынаю контакты, и с некоторыми доработками впихиваю их на новое место жительства:)
Припаиваю проводок с миниджеком для проверки, цепляю джек на активные колонки, другой конец- в яблофон. Заводим плеер, и о чудо- звук идет со встроенного днамика:) 🙂 🙂 Короче не работает оно как надо блин. 🙂
Копаем дальше, и понимаем что девайсу надо дать понять, что к нему чето подключили. Идем к ссылке. . .
-Блин, не хотит работать! Че делать- то? 🙁
-Чувачек, а ты не забыл случаем 21 контакт через резюк на 68кОм на массу(16 контакт) повесить? 🙂
Делаем че сказали, проверяем- при подключении разьема айфон уже отрубает свой динамик, но на линейку ниче не дает. . .
-Привет ссылка! Давно не виделись! Че как сама ваще? 🙂 🙂 🙂
-Сама ниче, а вот ты походу все трахаешься со своими проводами да? Ну дык ты 11 контактик-то на массу закинь, и будет те радость! 🙂
И радость пришла! 🙂 В состоянии крайне довольного собой слона, беру провод от мертвой USB-шной мыши, и начинаю его конектить с разьемом яблофона.
Вот вам распиновка интерфейсника и юсбы

В общем получилась вот такая кабелюка:)

Но мы как китайские пионеры не ищем легких путей, и в мозг залетела мысль- а че бы туда еще выключатель зарядки не впихнуть со светодиодом? Ибо как нах его кормить, если он сытый? 🙂
Через некоторое время на свет появилось оно:)

Ну про установку USB гнезда в панель рассказывать особо нечего- вырезал отверстие, воткнул, залил эпоксидкой, сконектил провода питания и линейного выхода. В качестве источника питания использовал начинку от родного зарядника навигатора, дает 5 вольт при токе 1000мА, как раз то что надо и яблофону и навигатору.

Вот результ:)

Безусловно, компания Apple всегда отличалась высокой стоимостью свой техники на рынке и не самым хорошим качеством своих кабелей. Китайские реплики проводов от фирмы Apple имеют еще более плохое качество, а иногда могут быть и опасны для пользователей мобильных устройств. Да и замена с ремонтом обойдутся в “копеечку”, поэтому сегодня мы расскажем о том, как починить провод от зарядки Айфона.

Как отремонтировать кабель “яблочного” устройства?

Сломали шнур от зарядного устройства вашего телефона? Не спешите обращаться в сервисный центр или выбирать новый. Иногда ситуацию можно спасти при помощи подручных материалов и своих рук.

Приступим к ремонту. Нам понадобится самая обычная термоусаживаемая трубка, имеющая подходящий диаметр. Эту вещицу можно найти в любом хозяйственном или строительном магазине с электротоварами в ассортименте.

А вот сам способ, как починить шнур от Айфона 5 и другой версии:

Режем кусок трубки с необходимыми размерами.
Потом осторожно надеваем “компонент” на разъем устройства и просто фиксируем своими усилиями или при помощи изоленты.
Теперь необходимо разогреть получившуюся конструкцию над конфоркой плиты, зажигалкой или маломощной газовой горелкой.

Важно! Не используйте для обработки сильно высокие температуры и не держите провод над открытым огнем. Используйте горячий воздух, поднимающийся над пламенем.

После процедуры вы получите готовый прочный кабель.

Лайфхак

Все еще озадачены вопросом, как починить шнур от Айфона 5? Мы ответим на ваш вопросом еще одним методом починки. Вам понадобится только железная пружина, диаметр которой позволяет надеть ее на провод.

Важно! Такие пружины можно найти, разобрав китайскую зажигалку или неработающие часы

Переходим к самой сути: возьмите пружину и проденьте ее вдоль кабеля именно в том месте, где обнаружили дефект.

Важно! Такой способ актуален только для тех случаев, если повреждение заключается в нарушении целостности изоляции кабеля.

Также никто не мешает заменить вам пружину на клейкую изоленту, которую можно приобрести в любом хозяйственном магазине и во многих супермаркетах. Ищем место, где кабель порван, затем перематываем все это “безобразие” изолентой в пару слоев.

Если с изоляцией все понятно, то с заменой lightning-кабеля дела обстоят посложнее.

Замена лайтнинг-кабеля

Не рекомендуем заниматься ремонтом шнура самостоятельно, поскольку своими действиями, без должной базы знаний, вы можете только ухудшить ситуацию и будете вынуждены обратиться за помощью в сервисный центр. Если все же нацелены сделать это, вот подробная инструкция по проведению замены провода Iphone:

Для начала нужно заняться “разборкой” кабеля. Надрежьте корпус, снимите изоляцию и аккуратно демонтируйте сам lightning. Пластик не выкидывайте, он еще пригодится.
Удалите металлические части с устройства, снимите силикон с его поверхности.
Внутри штекера вы должны найти микросхему и с особой осторожностью удалить с нее клей.
Далее следует залудить контакты припоем.
Когда справились с припоем, можно приступать к распиновке. Подробные инструкции по проведению распиновки рекомендуем найти на просторах интернета.
Теперь вы можете заняться последовательной сборкой кабеля, проверив его заранее на работоспособность.

Если вы избежали коротких замыканий и других радиолюбительских проблем, можете наслаждаться исправной работой устройства, которое починили собственноручно.

Покупка модернизации

Теперь вы точно знаете, как починить кабель Айфона 5. Почему бы не предостеречь себя от последующих поломок? Продлить жизнь устройства вы сможете при помощи “модернизации” провода. Если подход “хэнд-мэйд”, в которым мы использовали пружину, вам не по душе, то никто не мешает вам найти в магазине или заказать через интернет специальные устройства, сохраняющие целостность кабелей.

Существуют специальные пластиковые “чехлы” для проводов, которые надеваются на те места проводки, которые больше всего страдают при эксплуатации. Другими словами — эти устройства помогут обезопасить шнур от поломок в местах его перегибов.

Следуя подобным инструкциям, вы избавите себя от потребности в несвоевременной замене устройства и сможете его эксплуатировать еще не один год. Но если вы приобрели кабель, но его защитой заниматься не сильно хотите, можете последовать следующим советам:

Не скручивайте провода и не складывайте их в несколько раз. Подобные действия приводят к быстрому износу в местах перегиба устройства.
Попробуйте отыскать в интернете информацию по “подготовке” рабочего места. В сети можно найти много полезных видео, которые демонстрируют разнообразные док-станции, собранные собственноручно, да и в магазине док-станцию купить вам никто не запретит.
Избегайте любых взаимодействий таких девайсов с водой и другими веществами, которые способны вывести кабель из строя.

Теперь вы знаете, как пользоваться оригинальной продукцией Apple и не переплачивать за обслуживание аксессуаров. Удачи!

Внутреннее устройство разъема Lightning в iPhone 5

Как и о большинстве функций iPhone 5, о новом уменьшенном разъеме Lightning стало известно еще до официальной презентации смартфона. Правда, из размытых фото сложно было понять, что новый интерфейс — это не просто компактный вариант традиционного 30-контактного порта Apple. Новый кабель двусторонний, и за новую функциональность, которую добавила компания, придется платить пользователям.

Разъем Lightning — это 8-пиновый стандарт, но у каждого кабеля — 16 контактов. Таким образом, как бы вы не подключили его к iPhone 5, у вас получится с первого раза. Почему так выходит, подробно рассказали в издании PCWeek, и оказалось, что все намного сложнее, чем кажется на первый взгляд.

На каждой стороне Lightning — контакты, пронумерованные от 1 до 8. Путем проверки эксперты выяснили, что первый сверху порт служит для питания через USB, и что разъемы симметричны, то есть восьмой выполняет ту же функцию. Таким образом, если вы перевернете штекер, то контакт для питания все равно будет на месте.

Контакты для передачи данных, однако, совершенно отличаются, они асимметричны. То есть, если вы повернете коннектор, то они окажутся не в тех местах, где надо. Например, если посмотреть на второй снизу «пин» для данных, то он электрически соединен со вторым сверху. Так что, когда вы повернете штекер, контакты кабеля соединятся не с теми контактами смартфона.

Эксперты объясняют это странное обстоятельство следующим образом: iPhone 5 динамически присваивает функции «пинам» при помощи специального чипа внутри телефона. Apple отметила, что разъем Lightning использует только те контакты, которые нужны для конкретных приложения и аксессуаров. iPhone 5, очевидно, проверяет тип передаваемых данных и меняет настройки на лету.

В результате всего этого, вы можете подключать Lightning как хотите, и у этого разъема есть возможности для роста в будущем. Но сложность этого интерфейса можно объяснить чипом аутентификации внутри кабеля. Он расположен на пути провода V+, так что без него кабель работать не будет.

Если вы думаете, что сможете легко достать шнур от Apple, который вам нужен, то вы ошибаетесь. Компании не хватает кабелей Lightning, и скорее всего из-за того, что производится их пока немного. Не только из-за сложностей в изготовлении, но и из-за себестоимости, значительно большей, чем у старого 30-пинового варианта. Аналитики оценивают себестоимость Lightning в 3,5 доллара, что на 775% больше, чем у традиционного 30-контактного кабеля.

[Get 24+] разъем аккумулятора Iphone 6s

Get Images Library Photos and Pictures. Сравнение запчастей айфон 5, айфон 5s, айфон 5с JCD разъем для аккумулятора для iphone 4 4s 5 5s 6 6Plus 6S 8 plus X внутренний разъем панель Держатель батареи зажим Mianboard ремонт|Шлейфы для мобильных телефонов| | АлиЭкспресс как снять шлейф зарядки iPhone 6s — YouTube Замена аккумулятора / батареи iPhone 6S Plus

. Как заменить батарею iPhone 6s Plus iPhone 6s — Спецификации Как заменить батарею iPhone 6s Plus

Пайка разъема АКБ и восстановление дорожек на iPhone 4(без аннотаций) — YouTube

Пайка разъема АКБ и восстановление дорожек на iPhone 4(без аннотаций) — YouTube

Купить нижний шлейф для iPhone 6S с разъемом зарядки, разъем наушников и микрофоном недорого и с гарантией в интернет-магазине AdvParts. RU

Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы

Оригинальный шлейф зарядки и синхронизации iPhone 6S plus белый — купить по акции. Servicepoint.com.ua

Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы

Оригинальный аккумулятор на Iphone 6 plus с заменой в Москве

iPhone 6s — Спецификации

Разъём на плату iPhone 6 / 6s для аккумулятора акб купить в Санкт-Петербурге | Бытовая электроника | Авито

Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы

Как заменить батарею (аккумулятор) iPhone 6/6S — инструкция в фото

optimaelectronics — Recherche sur Twitter

Подлинный ремонт аккумулятора соединитель для iPhone 5s 5c se 6 6s 7 8 plus X разъем питания держатель аккумулятора запасные части|Шлейфы для мобильных телефонов| | АлиЭкспресс

Разъем / коннектор аккумулятора iPhone 6S Plus — Купить в Киеве, Харькове и Днепре

Как включить разобранный iPhone от блока питания

Новый разъем для аккумулятора, разъем для iphone 4 4s 5 5s 6 7 8 plus, внутренняя панель соединителя для iphone x, держатель батареи, зажим|Шлейфы для мобильных телефонов| | АлиЭкспресс

iPhone 6s — Спецификации

купить Разъем зарядки iPhone 6S черный цена доставка оптом розницу Москва Россия регион РФ на www. i-spare.ru

Сравнение и совместимость аккумуляторов iPhone

Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы

Коннектор аккумулятора iPhone 6 Plus / 6S / 6S Plus / SE | Интернет-магазин запчастей для техники Apple

Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы

Замена аккумулятора / батареи iPhone 6S Plus

iPhone 6S Plus — Parts-i.ru

Обзор на аккумулятор Apple iPhone 6S Plus (2750 mAh) от бренда ZagJek — YouTube

Коннектор аккумулятора iPhone 8 / 8 Plus / X / XS / XS Max / XR | Интернет-магазин запчастей для техники Apple

[View 44+] разъем аккумулятора Iphone 6s

Download Images Library Photos and Pictures. Шлейф Apple iPhone 6 на зарядку и разъем аудио, белый (CFN) по цене 1 500 тг. — купить в Алматы, Астане, Казахстане — SatelOnline Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы Коннектор аккумулятора iPhone 8 / 8 Plus / X / XS / XS Max / XR | Интернет-магазин запчастей для техники Apple Новый разъем для аккумулятора, разъем для iphone 4 4s 5 5s 6 7 8 plus, внутренняя панель соединителя для iphone x, держатель батареи, зажим|Шлейфы для мобильных телефонов| | АлиЭкспресс

. Сравнение запчастей айфон 5, айфон 5s, айфон 5с Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы Разъём на плату iPhone 6 / 6s для аккумулятора акб купить в Санкт-Петербурге | Бытовая электроника | Авито

Как заменить батарею (аккумулятор) iPhone 6/6S — инструкция в фото

Как заменить батарею (аккумулятор) iPhone 6/6S — инструкция в фото

Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы

Обзор на аккумулятор Apple iPhone 6S Plus (2750 mAh) от бренда ZagJek — YouTube

iPhone 6s — Спецификации

Absuhjx 20 шт батареи FPC разъем гибкий кабель для iPhone 6S Plus разъем батареи логическая плата клип для iPhone 6 Plus запчасти|connector flex cable|flex cablefpc cable — Алиэкспресс

2 шт., зажим для разъема батареи, FPC разъем, контактный зажим на Motherbaord для iPhone 4 4S 5 5C 5S 6 6 Plus 6S 6S Plus 7 7P Plus 8 8 plus|battery connector contact|5s connectorclip on | АлиЭкспресс

Сотовый телефон Power банки для Universal Apple iPhone 6s — огромный выбор по лучшим ценам | eBay

Как заменить аккумулятор на iPhone 6 или iPhone 6 Plus

Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы

Замена нижнего шлейфа на iPhone 6s | Как заменить lightning разъем на Айфон 6s — YouTube

Аккумулятор на iPhone 6S Plus

Как заменить батарею (аккумулятор) iPhone 6/6S — инструкция в фото

Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы

Не работает подсветка экрана iPhone 6s

Записки мастера. iPhone 6s не светит — android.mobile-review.com

Аккумулятор для iPhone 6s Купить оригинальную батарею на Айфон 6s в Киеве, Украине

Сравнение и совместимость аккумуляторов iPhone

Распиновка разъёма батареи iPhone и замена АКБ | 2 Схемы

Коннектор аккумулятора iPhone 6 Plus / 6S / 6S Plus / SE | Интернет-магазин запчастей для техники Apple

Замена нижнего шлейфа (зарядки) на iPhone 6S

Замена разъема зарядки iPhone 6, 6 Plus в Нижнем Новгороде

Замена разъема зарядки айфон 6, 6 плюс в Нижнем Новгороде – серьезный повод обратиться к грамотным специалистам нашей компании, получить квалифицированную консультацию и реальную помощь, если айфон 6 сел и не заряжается. Важное условие — прежде чем поменять гнездо зарядки на айфон 6 плюс, наши специалисты проведут диагностику смартфона, чтобы убедиться, что в конкретном случае поможет именно замена модуля зарядки, поврежденного некорректной эксплуатацией или после падения.

Максимальный профессионализм

Найти причину, по которой не заряжается айфон 6 плюс, самостоятельно не просто. Лучше любую работу доверить профессионалам, использующим в своей работе профильное оборудование, диагноз которого сложно оспорить.

Профессиональное тестирование точно определит, почему включенный и работающий в обычных условиях коммуникатор не держит зарядку, или в определенный момент питание идет, но индикатор не экране не показывает зарядку. Только точно определив, какой именно модуль отвечает за то, что iPhone 6 перестал заряжаться, специалист сервиса предложит лучшее решения конкретной задачи.
Конструктивные особенности. Заряд – сложный процесс, в котором участвует множество элементов. Если смартфон медленно заряжается, процесс идет долго, возможно, требуется замена шлейфа зарядки айфон 6, 6 плюс, так как повреждение получила именно контактная группа. Если телефон можно зарядить только выключенным, существует вероятность повреждения элементов платы, необходима замена контроллера зарядки айфон 6 плюс. Когда проблему вызвал зарядный разъем, замена входа для зарядки на iPhone 6, 6 plus будет оптимальным решением, если распиновка входа или другие методы неэффективны.
Квалифицированный подход к любому ремонту – основной принцип работы нашей компании. Если на смартфоне пропала зарядка, важно доверить весь процесс специалисту, который не только точно знает, как выполнить ремонт зарядки айфон 6, 6 плюс, выявить неисправность и заменить дефектный модуль, но и несет ответственность за результат работы. Стандартная замена порта зарядки iPhone 6 plus в сервисных центрах компании выполняется точно в соответствии с профессиональными стандартами.
Оптимальная цена. Все виды ремонта выполняем недорого. Для наших клиентов существуют важные бонусы и привилегии. Например, диагностика устройства выполняется бесплатно, ее стоимость не входит в общий счет ремонта. Для ремонтных работ использует только качественные запчасти, их проверка проходит неоднократно, на всех этапах работы. Таким образом, если Ваш айфон получил повреждения, не реагирует на команды, не включается или зависает, возникли проблемы с зарядом или проявились другие дефекты, ждем Вам в наших сервисных центрах.

Match Порты и разъемы для iPhone и других устройств

Если вы когда-либо взволнованно распаковывали новое устройство только для того, чтобы не понимать, какие кабели для этого нужны, и с каким типом порта он идет, не вы одиноки. В мире так много разных портов устройств. технологии, иногда сложно понять, какие порты с какими разъемами работают. Для этой технической статьи мы исследуют обширный мир портов, как они выглядят и для чего служат.Ниже мы выбрали несколько некоторых из самых популярных портов на рынке. Давайте начнем!

Устройства Apple
За последние пятнадцать лет Apple создала четыре зарядных кабеля для своих iPod, iPhone и iPad. Они первые использовал 6-контактный разъем FireWire на оригинальном iPod, затем 30-контактный разъем док-станции для FireWire, а затем 30-контактный разъем для подключения док-станции к USB и, наконец, новейший 8-контактный разъем Lightning.
6-контактный разъем FireWire: Это был разъем оригинального iPod, который использовался до третьего поколения. iPod представил новый разъем для док-станции.Хотя оригинальный iPod имел возможность подключения док-станции к FireWire, Apple в конечном итоге отказался от всего FireWire в пользу версии USB.
30-контактный разъем для док-станции: Этот тип разъема Apple был плоским и широким с 30 контактами. Впервые представлен в 2003 году, этот 30-контактный разъем был разработан для ранних моделей iPod и iPhone, и в конечном итоге был заменен на Lightning. разъем 2012 года.
Разъем Lightning: Apple представила этот совершенно новый разъем еще в 2012 году.Это более чем на 80% меньше, чем Разъем 30-контактный и двусторонний. Это была большая новость для пользователей Apple, которые слишком хорошо знали, как постоянно щелкнуть вилкой iPhone, чтобы зарядить устройство. Выпуск кабеля Lightning стал неожиданностью для многие потребители Apple, и поначалу это было непопулярным изменением. Многие поклонники Apple приобрели аксессуары сторонних производителей. для своих iPod и iPhone на протяжении многих лет, и внезапно эти аксессуары были отмечены как устаревшие. Как только Apple объявили, что они перейдут на разъем Lightning, они представили быстрое решение: 30-контактный разъем для Lightning адаптер.Приблизительно за 30 долларов потребители Apple могли подключать свои новые iPhone к своим 30-контактным устройствам, таким как динамики. и разъемы док-станции.
Разъем Lightning имеет 8 симметричных контактов с обеих сторон разъема. Разъемы электрические Контакты находятся на нижней стороне разъема и обозначаются как V + D + D- V-. Кабель Lightning имеет чип аутентификации, который помещается между контактом V + и выводом питания Lightning. В Чип аутентификации необходим для зарядки, а также для синхронизации iPhone или iPad.Одна из самых больших жалоб про кабель Lightning имел отношение к дизайну. Возможно, из-за того, что разъем маленький (6,7 мм x 6,7 мм), это делает разъем кабеля легко ломается. Пользователи Apple быстро научились удерживать нижнюю часть разъем при отключении от телефона, чтобы не порвать кабель.

Устройства Samsung
30-контактный разъем Samsung: Хотя этот разъем похож на 30-контактный Apple, он был разработан для работы исключительно с телефонами Samsung.Это проприетарный кабель, который Samsung использовала для нескольких своих смартфонов и планшеты, в том числе Samsung Galaxy Tab. Хотя многие ошибочно приняли его за 30-контактный разъем Apple, это не так. взаимозаменяемые. Кабель имеет 30-контактный штекер с одной стороны и стандартный 4-контактный разъем USB A с другой. Этот кабель был разработан как для синхронизации, так и для зарядки. Samsung продолжает использовать 30-контактный разъем со своими последняя модель Galaxy Tab 10.1.

USB-устройства

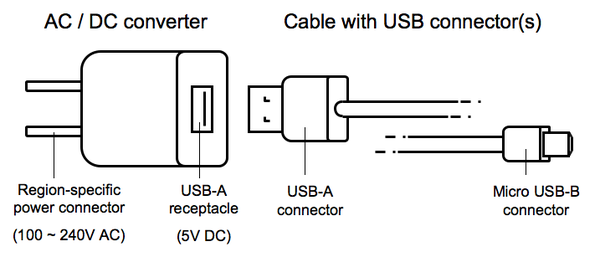

Универсальная последовательная шина, также известная как USB-кабели, бывают разных форм и размеров, но в конечном итоге они делают то же самое, они используются для связи и передачи питания от хоста к устройству.Мы тут рассмотрим различные типы USB и способы их использования. USB-кабели имеют ограничение по длине 5 метров, или 16 1/2 футов. После этого вам понадобится активный USB-кабель для усиления сигнала.
Новейшие USB-кабели, представленные сегодня на рынке, различаются по следующим моделям: 2.0, 3.0 и 3.1. USB 3.0 также упоминается как SuperSpeed, так как он способен передавать данные со скоростью до 5 Гбит / с (640 МБ / с). Это примерно в десять раз быстрее чем 2.0, который работает со скоростью около 60 МБ / с.
USB 3.0 имеет внутреннюю пластиковую накладку синего цвета внутри разъема. Разъем 2.0 обычно имеет черный или белый внутренний молдинг. Разъемы USB Type-A обратно совместимы, что означает, что вы можете подключить кабель 3.0. в порт 2.0, и кабель будет работать на скорости 2.0. Хотя разъем 2.0 подойдет к порту 3.0, он будет только бегать на максимальной скорости 2.0.
USB Type-A: Этот тип разъема USB был одним из первых, когда USB появился на рынке.Этот разъем чаще всего встречается на оборудовании USB-хоста. USB Type-A идентифицируется по форме прямоугольника и имеет четыре контакта, которые расположены рядом друг с другом внутри разъема. Из всех типов разъемов USB этот самый распространенный для настольных компьютеров, ноутбуков, флэш-накопителей и даже был встроен в некоторые автомобили. Однако, как технологии продолжают совершенствоваться, новый разъем USB Type-C должен оставить Type-A в прошлом.
USB тип B 2.0: Этот разъем обычно называют подключением к принтеру, но он также совместим со многими сканерами и другими периферийными устройствами. Этот разъем легко узнать по его квадратной форме. В USB-разъем Type-B имеет такое же количество контактов, что и Type-A, однако контакты расположены по-другому. Булавки один и два находятся на одной стороне квадрата, а контакты три и четыре прямо противоположны внутри квадрата.
USB Type-B 3.0: Распиновка этого разъема отличается от USB Type-B 2.0; он имеет пять дополнительных контактов, равняется одиннадцати контактам. Этот разъем SuperSpeed не подходит к порту USB Type B 2.0, так как он имеет другой форма разъема. Чтобы использовать этот тип разъема, устройство должно иметь порт USB Type-B 3.0.
USB Type-C: Этот новый разъем USB был выпущен только в прошлом году, и мы, наконец, начинаем видеть этот порт. всплывают на нескольких разных устройствах. Apple катапультировала Type-C, когда добавила порт в свой Macbook 2015 года.Google за ним последовал порт на их Chromebook Pixel. С тех пор он появился на нескольких смартфонах, ноутбуках и док-станциях. станции. Этот разъем имеет совершенно новый дизайн; он имеет отчетливую тонкую овальную форму и полностью обратим, Это означает, что он будет работать в любом случае, когда вы его подключите. Type-C оснащен двухсторонним 24-контактным разъемом и 3A на 5V автобус.
Micro USB 2.0: В течение последних нескольких лет этот тип USB-разъема был золотым стандартом для смартфонов, планшеты и другие портативные устройства.Этот крошечный USB-разъем часто ошибочно принимают за мини-USB или микро-HDMI. но есть небольшие отличия. Многие устройства теперь используют дизайн Micro USB 3.0 (см. Ниже).
Micro USB 3.0: Этот разъем был представлен в конце 2008 года и теперь используется с некоторыми новыми смартфонами. которые в настоящее время есть на рынке. Изменился дизайн разъема; Micro USB 3.0 выглядит как крошечный прямоугольник, который является исходным портом 2.0, с добавлением квадратной формы 3.0 разъем сидит рядом. Хотя Micro USB 3.0 не имеет обратной совместимости с портом Micro 2.0 на устройстве.
Mini-B 5-контактный USB: Этот разъем часто ошибочно принимают за micro USB, но если присмотреться, разъем немного другой. Соединитель представляет собой прямоугольник, который короче снизу и длиннее сверху. Mini-B USB в основном используется со смартфонами, цифровыми камерами, планшетами и электронными книгами.

МХЛ
Аббревиатура MHL расшифровывается как Mobile High-Definition Link, и его можно использовать для подключения мобильных устройств напрямую к телевизоры высокой четкости, чтобы вы могли просматривать изображение вашего мобильного устройства на HDMI-совместимом мониторе или телевизоре экран.Адаптер MHL предназначен для работы как со смартфонами, так и со смартфонами. Эти адаптеры MHL поставляются с микро-USB. разъем на одном конце и гнездовой разъем HDMI на другом. Штыревой кабель HDMI можно подключить к гнезду порта. а затем подключен к монитору или телевизору, и теперь он будет преобразовывать сигнал для просмотра.
Идея MHL зародилась в Кремниевой долине, где пять крупных технологических компаний сформировали консорциум MHL. Среди этих компаний были технологические гиганты Samsung, Sony и Toshiba.
Прежде чем брать адаптер MHL, вы должны сначала убедиться, что ваше устройство совместимо с MHL. Есть ряд способов сделать это, но самый простой — проверить, указано ли ваше устройство в Список консорциума MHL.

OTG
OTG, также известный как USB On-The-Go, представляет собой адаптер, который превращает USB-устройство в хост, который позволяет другим USB-устройствам. для подключения различных USB-аксессуаров к вашему мобильному устройству. OTG поставляется с множеством популярных разъемов, таких как micro USB, Lightning и 30-контактный разъем Samsung.Просто выберите разъем, совместимый с вашим мобильным телефоном. порт устройства.
Адаптеры OTG позволяют устройствам обмениваться данными друг с другом без подключения через компьютер. Когда OTG адаптер подключен к устройству, он делает это устройство хостом. Через переходник OTG. Например, этот переходник позволит вам подключить полноразмерную клавиатуру или полноразмерную мышь. прямо на ваше мобильное устройство.

MyDP
MyDP или «Mobility DisplayPort» — это адаптер, который позволяет мобильным устройствам, таким как смартфоны и планшеты, микро-USB 2.0 для вывода звука и видео на большой монитор, экран телевизора или проектор. Разъем MyDP был представлен в 2012 году «VESA» — Ассоциацией стандартов видеоэлектроники. MyDP также иногда называют как «SlimPort». Адаптер MyDP был разработан для поддержки любых 5-контактных разъемов и специально работает с мобильные устройства. MyDP был версией MHL для DisplayPort (см. Выше). Помимо DisplayPort, MyDP также поддерживает соединения DVI и VGA. Обязательно проверьте настройки перед покупкой адаптера MyDP, чтобы убедиться, что ваш устройство совместимо с SlimPort.

Устройства HDMI
HDMI, иначе известный как «Мультимедийный интерфейс высокой четкости», — это кабели, которые используются для передачи аудио и несжатые цифровые видеоданные с устройства на дисплей. Технология HDMI постоянно развивается; большинство существующие на рынке кабели HDMI могут поддерживать разрешение 4K.
Кабели HDMI имеют ограничения по длине. Текущее эмпирическое правило заключается в том, что прерывания сигнала могут происходить, когда HDMI кабели становятся длиннее 15 футов.Это правило применяется, если у вас кабель 28AWG. Более толстый калибр кабеля — меньше прерывания. Имея это в виду, кабели сечением 24 AWG могут достигать 50 футов. Все, что превышает эту длину, требует что кабель включает активный усилитель, который будет работать на длине до 100 футов. Если у вас есть существующий кабель HDMI что подходит к концу, есть также удлинители кабеля, которые увеличат вашу длину. Ниже мы рассмотрим верхнюю часть самые популярные типы кабелей HDMI.
Стандартный HDMI: Стандартный HDMI (девятнадцать контактов) с полосой пропускания для поддержки всех режимов SDTV, EDTV и HDTV.В размеры разъема 13,9 мм x 4,45 мм. Чаще всего используется для телевизоров и дисплеев высокой четкости, а также на некоторых новых ноутбуках.
Mini HDMI: Mini HDMI предназначен для портативных устройств и меньше типа A. Размеры разъема 10,42 мм x 2,42 мм. Чаще всего используется для ноутбуков и планшетов.
Micro HDMI: Micro HDMI сохраняет стандартные 19 контактов типов A и C, но уменьшает размер разъема. Тип D разъем 6,4 мм x 2.8мм. Назначение контактов отличается от типа A или C. Чаще всего используется для планшетов, смартфоны и фотоаппараты.

[Загрузить 35+] Распиновка разъема аккумулятора для iPhone 6s
Скачать Распиновка разъема аккумулятора Iphone 6s Библиотека изображений Фотографии и картинки.
Iphone 6s Ремонт повреждения разъема аккумулятора Youtube
Iphone 6s Ремонт повреждения разъема аккумулятора Youtube
Iphone 6 Концевые перемычки разъема аккумулятора Iphone Solution Apple Iphone Ремонт Iphone 6
Iphone 6s Пайка разъема аккумулятора Учебное пособие Ремонт Аккумуляторные пути Youtube
Решено I Видел, что разъем аккумулятора на Iphone Se и 6 и 6s одинаковые. Iphone Se Ifixit
Распиновка аккумулятора Iphone Rip It Apart Блог Jason S Electronics Thingy
Разъем аккумулятора Iphone 6 Ifixit
Iphone 6 отправлено из Дании с повреждением разъема аккумулятора Youtube
Тестер зарядного устройства для iPhone Используйте Arduino для проектов
Решенный аккумулятор полярности Iphone 6 Iphone 6 Plus Ifixit
Сменный аккумулятор для Iphone 6s 6 Iphone 6s 6
Замена для Iphone 6 Plus 7 7 Plus Порт разъема аккумулятора на борту
Сменный аккумулятор для Iphone 6s 6 Iphone 6s 6
Как припаять провода к разъему аккумулятора Iphone 6 для использования внешнего источника питания Youtube
Lot OEM Разъем аккумулятора Внутренний Fpc Плата для Iphone 6 6s 7 8 Plus X Xs Max Xr Iphone Apple Ремонт Iphone Ремонт Iphone
Распиновка аккумулятора Iphone Rip It Apart Блог Jason S Electronics Thingy
Iphone 5 Коннектор разъема аккумулятора Пути перемычки
Как исправить сломанный порт зарядки на Разъем аккумулятора Iphone 5 Imore
Fpc для Iphone 6s Plus Macmaniack England
Пути разъема аккумулятора Ipad Mini Решение с точечной перемычкой
Распиновка аккумулятора Iphone 5 Rip It Apart Jason S Electronics Blog Thingy
Redmi 6 Pro Battery Connector Ways Vbat Jumper Этот пост о ремонте решения для Redmi 6 Pro Battery Connector W Ремонт смартфона Ремонт Iphone
Распиновка аккумулятора Iphone Rip It Apart Jason S Electronics Blog Thingy
Iphone 7 Battery Connector Ways Решение проблем с питанием
Повреждение разъема аккумулятора внутри Iphone 6 Plus Youtube
Apple Ipad Air 2 Способы перемычки разъема аккумулятора Ipad Air Ipad Air 2 Ремонт iPad
Замена для Iphone Se Порт разъема аккумулятора на борту
Iphone 4s Battery Jumper Test 6
Scanditech S Руководство по замене аккумулятора в Iphone 6s 6s Plus Scandi Tech
Распиновка аккумулятора Iphone Rip It Apart Блог Jason S Electronics Thingy
Замена аккумулятора Iphone 6s Руководство по ремонту Ifixit
Oem Iphone 7 7plus Battery Fpc Connector on Motherboard Repair Part Fix Ebay
Iphone 6 Battery Replacement 6 шагов с изображениями Instructables
Lg G6 Battery Connector Terminal Пути перемычек для ремонта смартфона Аккумулятор Lg G6
Iphone 5 Разводка контактов аккумулятора Rip It Apart Jason S Блог электроники Thingy
Разъем аккумулятора Iphone 6 Ifixit
Iphone 6 Plus 6s 6s Plus Разъем аккумулятора Iphone 6 Plus Запчасти для iPhone Apple Gultek Limited
Разъем аккумулятора Iphone 5s Youtube
Байпас Схема зарядки Iphone 5s напрямую заряжает аккумулятор 5 шагов с изображениями Инструкции
Тестирование проблем с зарядкой Tristar Ремонт микропайки
Сменный аккумулятор для Iphone 6s 6 Iphone 6s 6
Как исправить сломанный динамик В вашем Iphone 5s Imore
Как исправить проблему неработающей камеры Iphone 6 Rewa
Iphone Se Vs Iphone 5s Ifixit находит большую батарею Больше гидроизоляции оперативной памяти
Распиновка батареи Iphone Rip It Apart Блог Jason S Electronics Thingy
Тестирование распиновки батареи ноутбука Зарядная емкость Smbus Kuzyatech
Сменный аккумулятор для Iphone 6s 6 Iphone 6s 6
Ipad 2 Проблема с зарядкой Решение для ремонта Способы подключения аккумулятора
10 шт. Лот Оригинальный новый разъем Fpc аккумулятора для Iphone 8 8g 8p 8 Plus для Iphone X на разъеме материнской платы Fpc Lot Lotconnector для аккумулятора Aliexpress
Алюминий G4 17 Замена кабеля разъема аккумулятора 922 5784
Как запустить аккумулятор телефона без бюджета Zvonimir Fras
Как использовать Ibridge Flex Set 900 03
Iphone Xs Xs Max J3200 Разъем аккумулятора на борту Myfixparts Com Myfixparts Com Store
Ifixit Подробная информация о том, какие части можно менять между Iphone 8 и Iphone Se 9to5mac
Iphone 4s Battery Jumper Test 6
Тестирование выводов аккумулятора ноутбука Smbus Charge Capacity Kuzyatech
Iphone Se Full Tear Down Сравнение с Iphone 5s
Решенная прямая зарядка батареи в обход внутренней цепи Iphone 4s Ifixit
Как протестировать батарею Iphone 5 Youtube
Обзор Зарядные устройства Adafruit Microlipo и Minilipo Adafruit
Debugging Система обучения
Неисправный аккумулятор Macbook Pro Edn
Разъем питания камеры Gopro
Iphone 7 Plus Зарядное решение Перемычка Проблема Способы Iphone 7 Iphone 7 Plus Iphone Ремонт
Зажим разъема аккумулятора для Samsung Galaxy S5 Parts4repair Com
Nathandumont Com Аккумулятор для ноутбука Зарядное устройство для телефона
Fpc Разъем ЖК-разъема Iphone 6 Услуги по ремонту Itechfixit
Sony Xperia Z2 Коннектор разъема аккумулятора Терминальные перемычки
Scanditech S Iphone 6s Руководство по замене аккумулятора Scandi Tech
Замена платы разъема аккумулятора Dji Mavic Pro
Ipad Pro 9 7 Зарядка застряла на 1 после ремонта экрана Микропайка
Разъем Lightning Wikipedia
Разъем аккумулятора Apple Iphone 7 Ic Etrade Supply
Отладка неисправности Аккумулятор Macbook Pro Edn
Замена разъема док-станции для iPhone 4S Руководство по ремонту Ifixit
Перемычка для аккумулятора Iphone 4s Tes t 6
Разъем аккумулятора Nexus 5 Hackaday
Как проверить аккумулятор Iphone с помощью мультиметра Youtube
Iphone 6s 6s Plus Кнопка питания Разъем Fpc 12-контактный Myfixparts Com Myfixparts Com Store
Зарядка аккумуляторов Hdq Swi Iphones Ipads Как это работает
Черно-серый разъем Galaxy Tab 30 Pinout Иллюстрация Samsung Galaxy Tab 2 Распиновка Схема подключения Usb Электрические провода Кабель Usb Прозрачный фон PNG клипарт Hiclipart
Распиновка аккумулятора Iphone Rip It Apart Jason S Electronics Blog Thingy
Sirov Dragulj Pjevati Распиновка аккумулятора iPhone 5 Agriculteurs Org
Зарядка автомобильного аккумулятора Физические химические вещества Примечания к изменениям Список производителей и торговых марок свинцово-кислотных аккумуляторов 2013 Распиновка разъема аккумулятора ноутбука Asus Автомобильный аккумулятор для продажи в Walmart сегодня
L g V10 Разъем аккумулятора Терминал Перемычка Способы Решение проблемы Lg V10 Ремонт мобильного телефона Аккумулятор
Полный набор Разъемы для платы 7 в 1 ЖК-дисплей Сенсорная камера питания Док-станция Разъем питания аккумулятора на материнской плате для Iphone 5s Батарея Куриный аккумуляторный столб Разъем Rg6 Aliexpress
Bu 911 Как сделать Ремонт аккумулятора ноутбука Университет
Elm327 Obd Ii Connector and Pinout Download Scientific Diagram
Зарядка аккумуляторов Hdq Swi Iphones Ipads Как это работает
Аккумулятор Fpc Pin Разъем материнской платы для Oneplus 5 Amazon в электронике
Обзор Sata 15-контактный кабель питания Распиновка Techilife
Apple Iphone 6 Teardown Myfixguide Com
Тестирование на предмет проблем с зарядкой Tristar Ремонт микропайки
Черный и серый разъем Galaxy Tab, 30-контактный рисунок S amsung Galaxy Tab 2 Распиновка Схема подключения Usb Электрические провода Кабель Usb Прозрачный фон PNG Клипарт Hiclipart
Huawei Y336 U02 Коннектор аккумулятора Способы перемычки Схемы ремонта мобильных
Сменный аккумулятор для Iphone 6s 6 Iphone 6s 6
Lightning 9 Pin Connector Out With The 30-контактный разъем для док-станции Обзор Iphone 5
Руководство по замене батареи для Iphone 6 Plus по замене внутренней батареи 12 шагов с изображениями Instructables
Распиновка разъема для док-станции Iphone 5 Информация о док-станции Mtgimage Org
Как заменить батарею в Iphone 6s Imore
Разблокировка аккумуляторов Thinkpad Hackaday
Лучшие идеи 9-контактного разъема аккумулятора и бесплатная доставка Bhffumxu 69
Нет зарядного устройства в коробке? Все, что вам нужно знать о зарядке iPhone 12
(Изображение: Apple)
С iPhone 12 адаптеры питания больше не входят в комплект поставки, поскольку Apple стремится уменьшить количество отходов упаковки (и заработать немного на аксессуарах).Модельный ряд также включает поддержку новой магнитной зарядки Apple MagSafe. Вот что вам нужно знать о зарядке iPhone 12 и что вам может понадобиться для покупки.
Что идет с iPhone 12?
Изображение: Apple
Каждый iPhone 12 поставляется с кабелем Lightning-to-USB-C, и это почти все. Итак, из коробки тем, у кого в настоящее время нет адаптеров питания Apple, потребуется адаптер питания USB-C для зарядки iPhone 12.
Plus, это первый iPhone, который поставляется без наушников EarPods, поэтому вам понадобится предоставить свои собственные наушники для прослушивания музыки и подкастов.Apple продает свои собственные беспроводные наушники AirPods, но есть множество альтернатив, которые не сломают банк, не говоря уже о наших выборах лучших беспроводных наушников и тех, которые сделаны для бегунов.
Как объяснила Apple на мероприятии iPhone 12, исключение адаптера питания уменьшает размер коробки. Это означает, что на палитре доставки может поместиться на 70% больше устройств, а значит, пользователям можно будет отправить больше устройств iPhone 12. Коробки меньшего размера также позволяют Apple сокращать ежегодные выбросы углерода на 2 миллиона метрических тонн.
Как зарядить iPhone 12?
Apple не полностью перевела iPhone на USB-C, который обычно обеспечивает более высокую скорость зарядки, или полностью удалила порты, поэтому iPhone 12 по-прежнему имеет типичный порт для зарядки Lightning. Это означает, что вы можете использовать существующий кабель Lightning и традиционный адаптер питания USB-A для зарядки вашего iPhone 12. Однако с помощью прилагаемого кабеля Lightning-USB-C вы также можете подключить свой iPhone 12 к ноутбуку Mac.
Кроме того, iPhone 12 совместим с современными зарядными устройствами стандарта Qi.Тем не менее, Apple уделяет основное внимание зарядке iPhone 12 (и, вероятно, будущих телефонов), — это новый встроенный магнитный разъем питания MagSafe для быстрой зарядки.
Что такое MagSafe?
До того, как Apple перешла в линейку MacBook на зарядку и передачу данных через USB-C, Apple использовала термин MagSafe для обозначения разъемов зарядных кабелей своих компьютеров. Их намагниченные наконечники «защелкивались» в намагниченных портах зарядки MacBook — и выскакивали, если их потревожили, чтобы, например, ноутбук Mac не упал на пол.
Apple привносит аналогичную технологию в линейку iPhone 12 в виде намагниченного диска «хоккейная шайба», который выглядит как большое зарядное устройство для Apple Watch и прикрепляется к задней части телефона. Этот разъем MagSafe включает шнур USB-C, который подключается к источнику питания и заряжается от 15 Вт.
Какой самый быстрый способ зарядить iPhone 12?
Начиная с iPhone 5, Apple поставляла свои iPhone с адаптером питания USB на 5 Вт в коробке, за исключением iPhone 11 Pro и Pro Max, которые поставляются с адаптером питания USB-C на 18 Вт.(IPad от Apple также поставляется с адаптерами питания USB-C мощностью 10 или 12 Вт или USB-C мощностью 18 или 20 Вт, в зависимости от модели.) Так что, если iPhone 12 не является вашим первым устройством Apple, у вас, вероятно, есть один из них.
Наши самые популярные iPhone
Между тем, начиная с iPhone 8, смартфоны Apple поддерживают быструю зарядку, которая позволяет заряжать на 50% за 30 минут. Но для работы быстрой зарядки необходимо использовать кабель Apple USB-C-to-Lightning и один из следующих адаптеров: адаптер питания Apple USB-C 18 Вт, 29 Вт, 30 Вт, 61 Вт, 87 Вт или 96 Вт; или сторонний адаптер питания USB-C, поддерживающий USB Power Delivery (USB-PD).Apple iPhone 8 и новее также поддерживает беспроводную зарядку Qi, которая заряжает эти iPhone с мощностью 7,5 Вт через поддерживаемую подставку для беспроводной зарядки.
С адаптером MagSafe ваш iPhone будет заряжаться на 15 Вт.
Итак, если у вас есть адаптер для зарядки 5 Вт, беспроводная зарядная панель Qi и разъем MagSafe, MagSafe обеспечит самое быстрое время зарядки. Вопрос в том, стоит ли это дополнительных 39 долларов за разъем MagSafe. Если вам всегда нужна зарядка, ответ может быть положительным.По мнению других, существующий адаптер питания или зарядная панель могут помочь, и эти 40 долларов лучше потратить на прочный чехол, чтобы защитить ваш новый дорогой смартфон.
Что мне нужно купить?
Изображение: Apple
Если у вас уже есть iPhone или iPad с кабелем Lightning, вам не нужно ничего покупать. Подключите адаптер питания, который у вас есть, к стене, подключите конец Lightning к своему iPhone 12, и вы готовы к работе.
Если вы хотите, чтобы новое зарядное устройство MagSafe ощущало эффект «щелчка», который защищает и заряжает ваш телефон, оно будет стоить дополнительно 39 долларов за зарядное устройство и встроенный кабель USB-C длиной 1 м.
Для более быстрой зарядки, чем адаптер питания Apple на 5 Вт, можно использовать отдельный адаптер питания USB-C на 20 Вт как для прилагаемого кабеля Lightning-USB-C, так и для зарядного устройства MagSafe. Раньше 29 долларов, теперь вы можете получить его за 19 долларов.
Хотя вы получите кабель Lightning-USB-C с iPhone 12, Apple также продает более длинные кабели Lightning-USB-C; возьмите их длиной 1 или 2 м за 19 и 33 доллара соответственно. Вы также можете найти более дешевые на Amazon.
Apple также рекламирует складное зарядное устройство MagSafe Duo Charger, которое включает док-станцию для ваших Apple Watch, но пока нет информации о дате выпуска или информации о ценах.
Работает ли MagSafe с чехлом?
Краткий ответ: Да. Но есть предостережения.
Тем, кто хочет защитить свой iPhone 12 чехлом и использовать магнитную зарядку MagSafe, потребуется аксессуар, совместимый с MagSafe. Естественно, Apple продает на Apple.com несколько зарядных устройств MagSafe и магнитный кошелек. Третьи стороны, такие как Belkin и Otterbox, также имеют свои собственные продукты MagSafe.
Кожаный кошелек MagSafe (Изображение: Apple)
Если у вас есть чехол, отличный от MagSafe, без магнита, вы сможете заряжать его с помощью зарядного устройства MagSafe, так как он совместим с беспроводной связью Qi, но он не защелкивается на корпусе.
Чтобы узнать больше, ознакомьтесь с нашим обзором лучших чехлов для iPhone 12 и iPhone 12 Pro.
Работает ли MagSafe со старыми моделями iPhone?
Хотя зарядное устройство MagSafe было разработано для новых моделей iPhone 12, оно технически совместимо со старыми телефонами, поддерживающими беспроводную зарядку, а также с моделями AirPods с футляром для беспроводной зарядки (см. Официально совместимые модели ниже).
Однако, поскольку эти старые модели телефонов не имеют магнитной функции на задней панели устройства, вы не сможете «защелкнуть» свой iPhone в идеальном положении для зарядки.Только iPhone 12, 12 mini, 12 Pro и 12 Pro Max поддерживают это. Любой другой телефон (даже некоторые телефоны Android) можно просто подключить к разъему MagSafe, но он не зафиксируется на месте.
Поддерживаемые модели iPhone
iPhone 12 Pro
iPhone 12 Pro Max
iPhone 12 mini
iPhone 12
iPhone 11 Pro
iPhone 11 Pro Max
iPhone 11
iPhone SE (2-го поколения)
iPhone XS
iPhone XS Max
iPhone XR
iPhone X
iPhone 8
iPhone 8 Plus
Поддерживаемые модели AirPods
AirPods Pro
AirPods с чехлом для беспроводной зарядки (2-го поколения)
Wireless Зарядный чехол для AirPods
качество
в крошечной дорогой упаковке
Разборка миниатюрного зарядного устройства для iPhone размером с кубический дюйм от Apple показывает технологически продвинутый импульсный источник питания с обратным ходом, который выходит за рамки обычного зарядного устройства.Он просто принимает входной сигнал переменного тока (от 100 до 240 вольт) и производит 5 ватт плавной мощности 5 вольт, но схема для этого на удивление сложна и новаторская.
Как это работает
Адаптер питания iPhone представляет собой импульсный источник питания, в котором входное питание включается и выключается примерно 70 000 раз в секунду, чтобы получить точное требуемое выходное напряжение. Благодаря своей конструкции импульсные источники питания, как правило, компактны и эффективны и выделяют меньше тепла по сравнению с более простыми линейными источниками питания.
Более подробно, мощность линии переменного тока сначала преобразуется в постоянное напряжение высокого напряжения [1] с помощью диодного моста. Постоянный ток включается и выключается транзистором, управляемым микросхемой контроллера источника питания. Прерванный постоянный ток подается на обратноходовой трансформатор [2], который преобразует его в переменный ток низкого напряжения. Наконец, этот переменный ток преобразуется в постоянный ток, который фильтруется для получения плавной мощности без помех, и эта мощность выводится через разъем USB. Схема обратной связи измеряет выходное напряжение и отправляет сигнал на контроллер IC, который регулирует частоту переключения для получения желаемого напряжения.
На приведенном выше виде сбоку показаны некоторые из более крупных компонентов. Зарядное устройство состоит из двух печатных плат, каждая размером чуть меньше одного дюйма [3]. Верхняя плата является первичной и имеет схему высокого напряжения, а нижняя плата, вторичная, имеет схему вывода низкого напряжения. Входной переменный ток сначала проходит через плавкий резистор (полосатый), который разорвет цепь в случае катастрофической перегрузки. Входной переменный ток преобразуется в высоковольтный постоянный ток, который сглаживается двумя большими электролитическими конденсаторами (черный с белым текстом и полосой) и катушкой индуктивности (зеленый).
Затем высоковольтный постоянный ток прерывается с высокой частотой переключающим транзистором MOSFET, который представляет собой большой трехконтактный компонент в верхнем левом углу. (Второй транзистор фиксирует скачки напряжения, как будет объяснено ниже.) Прерванный постоянный ток поступает на обратноходовой трансформатор (желтый, едва видимый за транзисторами), у которого есть выходные провода низкого напряжения, идущие к вторичной плате ниже. (Эти провода были обрезаны во время разборки.) Вторичная плата преобразует низкое напряжение трансформатора в постоянный ток, фильтрует его, а затем подает через разъем USB (серебряный прямоугольник в нижнем левом углу).Серый ленточный кабель (едва виден в правом нижнем углу под конденсатором) обеспечивает обратную связь от вторичной платы к микросхеме контроллера, чтобы поддерживать стабилизированное напряжение.
На приведенном выше рисунке более четко показан обратноходовой трансформатор (желтый) над разъемом USB. Большой синий компонент представляет собой специальный Y-образный конденсатор [4] для уменьшения помех. Микросхема контроллера видна над трансформатором в верхней части первичной платы. [5]
Схема в деталях
Первичная
На первичной печатной плате с обеих сторон размещены компоненты для поверхностного монтажа.На внутренней стороне (диаграмма вверху) находятся большие компоненты, а на внешней стороне (диаграмма внизу) — микросхема контроллера. (Крупные компоненты были удалены на схемах и обозначены курсивом.) Входное питание подключается к углам платы, проходит через 10 & Ом; плавкий резистор и выпрямляется до постоянного тока четырьмя диодами. Две демпфирующие цепи R-C поглощают электромагнитные помехи, создаваемые мостом. [6] Постоянный ток фильтруется двумя большими электролитическими конденсаторами и катушкой индуктивности, создавая 125–340 В постоянного тока.Обратите внимание на толщину дорожек на печатной плате, соединяющих эти конденсаторы и другие сильноточные компоненты, по сравнению с тонкими дорожками управления.
Блок питания управляется 8-контактной микросхемой квазирезонансного SMPS-контроллера STMicrosystems L6565. [7] Микросхема контроллера управляет переключающим транзистором MOSFET, который прерывает постоянный ток высокого напряжения и подает его на первичную обмотку обратноходового трансформатора. Контроллер IC принимает множество входных сигналов (обратная связь по вторичному напряжению, входное напряжение постоянного тока, первичный ток трансформатора и измерение размагничивания трансформатора) и регулирует частоту переключения и синхронизацию для управления выходным напряжением через сложные внутренние схемы.Резисторы считывания тока позволяют ИС узнать, сколько тока проходит через первичную обмотку, которая определяет, когда транзистор должен быть выключен.
Второй переключающий транзистор, вместе с некоторыми конденсаторами и диодами, является частью резонансной фиксирующей цепи, которая поглощает скачки напряжения на трансформаторе. Эта необычная и инновационная схема запатентована Flextronics. [8] [9]
Контроллер IC требует питания постоянного тока для работы; это обеспечивается вспомогательной цепью питания, состоящей из отдельной вспомогательной обмотки трансформатора, диода и конденсаторов фильтра.Поскольку микросхема контроллера должна быть включена до того, как трансформатор сможет начать вырабатывать энергию, вы можете задаться вопросом, как решается эта проблема с курицей и яйцом. Решение состоит в том, что высоковольтный постоянный ток снижается до низкого уровня с помощью резисторов пусковой мощности, чтобы обеспечить начальную мощность для ИС до тех пор, пока трансформатор не запустится. Вспомогательная обмотка также используется ИС для определения размагничивания трансформатора, которое указывает, когда следует включить переключающий транзистор. [7]
Среднее
На вторичной плате переменный ток низкого напряжения от трансформатора выпрямляется высокоскоростным диодом Шоттки, фильтруется катушкой индуктивности и конденсаторами и подключается к выходу USB.Конденсаторы танталовых фильтров обеспечивают высокую емкость в небольшом корпусе.
USB-выход также имеет определенные сопротивления, подключенные к контактам для передачи данных, чтобы указать iPhone, какой ток может обеспечить зарядное устройство, через собственный протокол Apple. [10] IPhone отображает сообщение «Зарядка не поддерживается с этим аксессуаром», если зарядное устройство имеет неправильное сопротивление.
Вторичная плата содержит стандартную схему обратной связи импульсного источника питания, которая контролирует выходное напряжение с помощью регулятора TL431 и обеспечивает обратную связь с микросхемой контроллера через оптрон.Вторая цепь обратной связи отключает зарядное устройство для защиты, если зарядное устройство перегревается или выходное напряжение слишком высокое. [11] Ленточный кабель обеспечивает эту обратную связь с основной платой.
Изоляция
Поскольку источник питания может иметь внутреннее напряжение до 340 В постоянного тока, безопасность является важной проблемой. Строгие правила регулируют разделение между опасным линейным напряжением и безопасным выходным напряжением, которые изолированы за счет комбинации расстояния (называемого утечкой и зазором) и изоляции.Стандарты [12] несколько непонятны, но между двумя цепями требуется расстояние примерно 4 мм. (Как я уже говорил в книге «Крошечный, дешевый, опасный: внутри (поддельного) зарядного устройства для iPhone дешевые зарядные устройства полностью игнорируют эти правила безопасности.
Вы можете ожидать, что на первичной плате будет опасное напряжение, а на вторичной плате будет безопасное напряжение, но вторичная плата состоит из двух областей: опасной зоны, соединенной с первичной платой, и зоны низкого напряжения. Граница изоляции между этими областями составляет около 6 мм в зарядном устройстве Apple, что можно увидеть на приведенной выше диаграмме.Эта граница изоляции гарантирует, что опасные напряжения не могут достичь выхода.
Есть три типа компонентов, которые пересекают границу изоляции, и они должны быть специально разработаны для обеспечения безопасности. Ключевым компонентом является трансформатор, который обеспечивает подачу электроэнергии на выход без прямого электрического подключения. Изнутри трансформатор хорошо изолирован, как будет показано ниже. Второй тип компонентов — это оптопары, которые отправляют сигнал обратной связи от вторичной обмотки к первичной.Внутри оптопара содержит светодиод и фототранзистор, поэтому две стороны соединены только светом, а не электрической цепью. (Обратите внимание на силиконовую изоляцию на вторичной стороне оптопар, чтобы обеспечить дополнительную безопасность.) Наконец, Y-конденсатор — это конденсатор особого типа [4], который позволяет избежать электромагнитных помех (EMI) между высоковольтной первичной обмоткой и низковольтной. напряжение вторичное.
На приведенном выше рисунке показаны некоторые методы изоляции.На вторичной плате (слева) установлен синий Y-конденсатор. Обратите внимание на отсутствие компонентов в середине вторичной платы, образующих границу изоляции. Компоненты справа от вторичной платы подключены к первичной плате серым ленточным кабелем, поэтому они находятся под потенциально высоким напряжением. Другое соединение между платами — это пара проводов от трансформатора обратного хода (желтый), подающего выходную мощность на вторичную плату; они были вырезаны, чтобы разделить доски.
Схема
Я собрал примерную схему, показывающую схему зарядного устройства.[13] Щелкните, чтобы увеличить версию.
Эти цепи очень маленькие
Глядя на эти изображения, легко потерять представление о том, насколько малы эти компоненты, и как зарядное устройство вмещает всю эту сложность в один дюйм. На следующем слегка увеличенном изображении показаны четверть, рисовое зерно и горчичное зерно для сравнения размеров. Большинство компонентов представляют собой устройства для поверхностного монтажа, которые припаяны непосредственно к печатной плате. Самые маленькие компоненты, такие как резистор, показанный на рисунке, известны как размер «0402», потому что они есть.04 дюйма на 0,02 дюйма. Резисторы большего размера слева от горчичного зерна обрабатывают большую мощность и известны как размер «0805», так как их размер составляет 0,08 x 0,05 дюйма.
Разборка трансформатора
Обратный трансформатор — ключевой компонент зарядного устройства, самый большой компонент и, вероятно, самый дорогой. [14] Но что внутри? Я разобрал трансформатор, чтобы узнать.
Трансформатор имеет размеры примерно 1/2 «на 1/2» на 1/3 «. Внутри трансформатора есть три обмотки: первичная обмотка высокого напряжения, вспомогательная обмотка низкого напряжения для подачи питания на схемы управления и обмотка высокого напряжения. -токовая низковольтная выходная обмотка.Выходная обмотка подключается к черному и белому проводам, выходящим из трансформатора, а другие обмотки подключаются к контактам, прикрепленным к нижней части трансформатора.
Снаружи трансформатор покрыт парой слоев изоляционной ленты. Вторая строка начинается с «FLEX» для Flextronics. Две заземленные жилы провода намотаны вокруг трансформатора с внешней стороны для обеспечения экранирования.
После удаления экрана и ленты две половинки ферритового сердечника можно снять с обмоток.Феррит — довольно хрупкий керамический материал, поэтому при удалении сердечник сломался. Сердечник окружает обмотки и содержит магнитные поля. Размер каждого сердечника составляет примерно 6 мм x 11 мм x 4 мм; этот стиль ядра известен как EQ. Круглая центральная часть немного короче концов, что создает небольшой воздушный зазор, когда части сердечника соединяются. Этот воздушный зазор 0,28 мм сохраняет магнитную энергию для обратноходового трансформатора.
Под следующими двумя слоями ленты находится обмотка из 17 витков тонкой лакированной проволоки, которая, как мне кажется, является еще одной защитной обмоткой, возвращающей паразитные помехи на землю.
Под экраном и еще двумя слоями ленты находится 6-витковая вторичная выходная обмотка, подключенная к черному и белому проводам. Обратите внимание, что эта обмотка представляет собой проволоку большого сечения, так как она питает выход 1 А. Также обратите внимание, что обмотка имеет тройную изоляцию, что является требованием безопасности UL, чтобы гарантировать, что первичная обмотка высокого напряжения остается изолированной от выхода. Это то место, где обманывают дешевые зарядные устройства — они просто используют обычный провод вместо тройной изоляции, а также экономят на ленте.В результате вас мало что защитит от высокого напряжения, если есть дефект изоляции или скачок напряжения.
Под следующим двойным слоем ленты находится 11-витковая первичная обмотка большой толщины, которая питает ИС контроллера. Поскольку эта обмотка находится на первичной стороне, тройная изоляция не требуется. Его просто покрывают тонким слоем лака.
Под последним двойным слоем ленты находится первичная входная обмотка, состоящая из 4 слоев примерно по 23 витка в каждом.На эту обмотку подается высоковольтный ввод. Поскольку сила тока очень мала, провод может быть очень тонким. Поскольку у первичной обмотки примерно в 15 раз больше витков, чем у вторичной обмотки, вторичное напряжение будет 1/15 первичного напряжения, но в 15 раз больше тока. Таким образом, трансформатор преобразует вход высокого напряжения в выход низкого напряжения с высоким током.
На последней картинке показаны все компоненты трансформатора; слева направо показаны слои от внешней ленты до самой внутренней намотки и шпульки.
Огромная прибыль Apple
Я был удивлен, узнав, насколько огромна прибыль Apple от этих зарядных устройств. Эти зарядные устройства продаются примерно за 30 долларов. (если не подделка), но это почти вся прибыль. Samsung продает очень похожие Зарядное устройство для куба примерно за 6-10 долларов, которое я тоже разобрал (подробности напишу позже). Зарядное устройство Apple более качественное, и, по моим оценкам, внутри него стоят дополнительные компоненты на сумму около доллара. [14] Но он продается на 20 долларов дороже.
Отзыв о безопасности зарядного устройства Apple в 2008 году
В 2008 году Apple отозвала зарядные устройства для iPhone из-за дефекта, когда штыри переменного тока могли выпасть из зарядного устройства и застрять в розетке. [15] К неисправным зарядным устройствам были прикреплены штыри с помощью того, что было описано как не более чем клей и «выдавать желаемое за действительное». [15] Apple заменила зарядные устройства модернизированной моделью, обозначенной зеленой точкой, показанной выше (которая неизбежно имитирует поддельные зарядные устройства).
Я решил посмотреть, какие улучшения безопасности Apple внесла в новое зарядное устройство, и сравнить с другими аналогичными зарядными устройствами.Я попытался вытащить штыри из зарядного устройства Apple, зарядного устройства Samsung и поддельного зарядного устройства. Поддельные зубцы достали с помощью плоскогубцев, так как их практически ничем не закрепляло, кроме трения. Штыри Samsung пришлось долго тянуть и крутить плоскогубцами, так как у них есть маленькие металлические язычки, удерживающие их на месте, но в конце концов они вышли.
Когда я перешел к зарядному устройству Apple, зубцы не сдвинулись с места, даже когда я очень сильно тянул плоскогубцами, поэтому я вытащил Dremel и протер его через корпус, чтобы выяснить, что удерживает зубцы.У них есть большие металлические фланцы, встроенные в пластик корпуса, поэтому штырь не может вырваться из-за разрушения зарядного устройства. На фотографии показана вилка Apple (обратите внимание на толщину пластика, удаленного с правой половины), контакт поддельного зарядного устройства, удерживаемый только за счет трения, и контакт Samsung, удерживаемый небольшими, но прочными металлическими язычками.
Я впечатлен усилиями, которые Apple приложила, чтобы сделать зарядное устройство более безопасным после отзыва. Они не просто немного улучшили штыри, чтобы сделать их более безопасными; очевидно, кому-то было сказано сделать все возможное, чтобы убедиться, что зубцы не могут вырваться снова ни при каких обстоятельствах.
Что делает зарядное устройство Apple для iPhone особенным
Адаптер питания Apple, безусловно, представляет собой высококачественный источник питания, предназначенный для выработки тщательно отфильтрованной мощности. Apple явно приложила дополнительные усилия, чтобы уменьшить помехи от электромагнитных помех, вероятно, чтобы зарядное устройство не мешало работе сенсорного экрана. [16] Когда я открыл зарядное устройство, я ожидал найти стандартный дизайн, но я сравнил зарядное устройство с зарядным устройством Samsung и несколькими другими высококачественными промышленными разработками [17], и Apple выходит за рамки этих разработок по нескольким направлениям.
Входной переменный ток фильтруется через крошечное ферритовое кольцо на пластиковом корпусе (см. Фото ниже). Выход диодного моста фильтруется двумя большими конденсаторами и катушкой индуктивности. Два других демпфера R-C фильтруют диодный мост, который я видел только в других источниках питания аудио, чтобы предотвратить гудение 60 Гц; [6] возможно, это улучшает впечатление от прослушивания iTunes. В других разобранных мною зарядных устройствах не используется ферритовое кольцо, а обычно используется только один конденсатор фильтра. Плата первичной схемы имеет заземленный металлический экран над высокочастотными компонентами (см. Фото), которого я больше нигде не видел.Трансформатор имеет экранирующую обмотку для поглощения электромагнитных помех. В выходной цепи используются три конденсатора, включая два относительно дорогих танталовых [14] и катушку индуктивности для фильтрации, когда многие источники питания используют только один конденсатор. Конденсатор Y обычно не используется в других конструкциях. Резонансная зажимная схема является очень инновационной. [9]
Конструкция Apple обеспечивает дополнительную безопасность несколькими способами, о которых говорилось ранее: сверхсильными контактами переменного тока и сложной схемой отключения при перегреве / перенапряжении.Расстояние изоляции Apple между первичной и вторичной обмотками, похоже, выходит за рамки установленных правил.
Выводы
Зарядное устройство для iPhone от Apple вмещает множество технологий в небольшом пространстве. Apple приложила дополнительные усилия, чтобы обеспечить более высокое качество и безопасность, чем зарядные устройства других известных брендов, но за это качество приходится платить.
Если вас интересуют источники питания, ознакомьтесь с другими моими статьями: крошечный, дешевый, опасный: внутри (поддельного) зарядного устройства для iPhone, где я разбираю 2 доллара.79 зарядное устройство для iPhone и обнаружите, что оно нарушает многие правила безопасности; не покупайте ни одного из них. Также обратите внимание на то, что Apple не произвела революцию в источниках питания; новые транзисторы сделали, что исследует историю импульсных источников питания. Чтобы увидеть, как адаптер Apple разобран, посмотрите видеоролики, созданные scourtheearth и Ladyada. Наконец, если у вас есть интересное зарядное устройство, которое вам не нужно, отправьте его мне, и, возможно, я опишу его подробный разбор.
Также смотрите комментарии к Hacker News.
Примечания и ссылки
[1] Вы можете задаться вопросом, почему напряжение постоянного тока внутри блока питания намного выше, чем напряжение в сети. Напряжение постоянного тока примерно в sqrt (2) раз больше напряжения переменного тока, поскольку диод заряжает конденсатор до пика сигнала переменного тока. Таким образом, входное напряжение от 100 до 240 вольт переменного тока преобразуется в постоянное напряжение от 145 до 345 вольт внутри. Этого недостаточно, чтобы официально считаться высоким напряжением, но для удобства я назову это высоким напряжением. В соответствии со стандартами все, что ниже 50 В переменного тока или 120 В постоянного тока, считается сверхнизким напряжением и считается безопасным при нормальных условиях.Но для удобства я буду называть выход 5 В низким напряжением.
[2] В источнике питания Apple используется обратная схема, в которой трансформатор работает «в обратном направлении», чем вы могли ожидать. Когда в трансформатор подается импульс напряжения, выходной диод блокирует выход, поэтому выход отсутствует — вместо этого создается магнитное поле. Когда подача напряжения прекращается, магнитное поле разрушается, вызывая выход напряжения из трансформатора. Источники питания с обратной связью очень распространены для источников питания с низким энергопотреблением.
[3] Размер первичной платы составляет около 22,5 мм на 20,0 мм, а вторичной платы — около 22,2 мм на 20,2 мм. [4] Для получения дополнительной информации о конденсаторах X и Y см. Презентацию Kemet и «Проектирование источников питания с низким током утечки».
[5] Для наглядности перед тем, как делать снимки в этой статье, была снята изоляция. Конденсатор Y был покрыт черной термоусадочной трубкой, сбоку цепи была обмотана изолента, плавкий резистор был покрыт черной термоусадочной трубкой, а над разъемом USB была черная изолирующая крышка.
[6] Демпфирующие цепи могут использоваться для уменьшения шума 60 Гц, создаваемого диодным мостом в источниках питания аудиосистемы. Подробный справочник по демпферам R-C для диодов источника питания аудиосигнала — это Расчет оптимальных демпферов, а пример проекта — Конструкция источника питания усилителя аудиосигнала.
[7] Источником питания управляет микросхема контроллера квазирезонансного SMPS (импульсного источника питания) L6565 (техническое описание). (Разумеется, чип мог быть чем-то другим, но схема точно соответствует L6565 и никакому другому чипу, который я исследовал.)
Для повышения эффективности и уменьшения помех в микросхеме используется метод, известный как квазирезонанс, который впервые был разработан в 1980-х годах. Выходная цепь спроектирована таким образом, что при отключении питания напряжение трансформатора будет колебаться. Когда напряжение достигает нуля, транзистор снова включается. Это известно как переключение при нулевом напряжении, потому что транзистор переключается, когда на нем практически нет напряжения, что сводит к минимуму потери мощности и помехи во время переключения.Схема остается включенной в течение переменного времени (в зависимости от требуемой мощности), а затем снова выключается, повторяя процесс. (Для получения дополнительной информации см. Исследование квазирезонансных преобразователей для источников питания.)
Одним из интересных последствий квазирезонанса является то, что частота переключения меняется в зависимости от нагрузки (типичное значение составляет 70 кГц). В ранних источниках питания, таких как источник питания Apple II, для регулирования мощности использовались простые цепи переменной частоты. Но в 1980-х годах эти схемы были заменены микросхемами контроллеров, которые переключались с фиксированной частотой, но изменяли ширину импульсов (известную как ШИМ).Теперь усовершенствованные ИС контроллеров вернулись к регулированию частоты. Но, кроме того, в сверхдешевых подделках используются схемы переменной частоты, практически идентичные Apple II. Таким образом, и высокопроизводительные, и недорогие зарядные устройства теперь вернулись к переменной частоте.
Мне потребовалось много времени, чтобы понять, что маркировка «FLEX01» на микросхеме контроллера указывает на Flextronics, а X на микросхеме был от логотипа Flextronics: . Я предполагаю, что на чипе есть такая маркировка, потому что он производится для Flextronics.Маркировка «EB936» на микросхеме может быть собственным номером детали Flextronics или кодом даты.
[8] Я думал, что Flextronics — это просто сборщик электроники, и я был удивлен, узнав, что Flextronics делает много инновационных разработок и имеет буквально тысячи патентов. Я думаю, что Flextronics заслуживает большего признания за свои разработки. (Обратите внимание, что Flextronics — это другая компания, чем Foxconn, которая производит iPad и iPhone и вызывает разногласия по поводу условий работы).
Изображение выше взято из патента Flextronics 7,978,489: «Интегрированные преобразователи мощности» описывает адаптер, который выглядит так же, как зарядное устройство для iPhone.Сам патент представляет собой сумку из 63 различных пунктов формулы (пружинные контакты, экраны EMI, термоклейкий материал), большинство из которых фактически не имеют отношения к зарядному устройству iPhone.
[9] Патент Flextronics 7 924 578: Квазирезонансная схема резервуара с двумя выводами описывает резонансную схему, используемую в зарядном устройстве iPhone, которая показана на следующей диаграмме. Транзистор Q2 приводит в действие трансформатор. Транзистор Q1 является фиксирующим транзистором, который направляет скачок напряжения от трансформатора на резонансный конденсатор C13.Инновационная часть этой схемы заключается в том, что Q1 не требует специальной схемы управления, как другие схемы с активными фиксаторами; он питается от конденсаторов и диодов. В большинстве источников питания зарядных устройств, напротив, используется простой зажим резистор-конденсатор-диод, который рассеивает энергию в резисторе. [18]
Более поздние патенты Flextronics расширяют резонансный контур еще большим количеством диодов и конденсаторов: см. Патенты 7 830 676, 7 760 519 и 8,000 112
[10] Apple указывает тип зарядного устройства с помощью запатентованной технологии сопротивлений на контактах USB D + и D-.Подробнее о протоколах зарядки USB см. В моих предыдущих ссылках.
[11] Одна загадочная особенность зарядного устройства Apple — вторая цепь обратной связи, отслеживающая температуру и выходное напряжение. Эта схема на вторичной плате состоит из термистора, второго регулятора 431 и нескольких других компонентов для контроля температуры и напряжения. Выход подключен через второй оптрон к другим схемам на другой стороне вторичной платы. Два транзистора подключены к SCR-подобной защелке лома, которая закорачивает вспомогательное питание, а также отключает микросхему контроллера.Эта схема кажется чрезмерно сложной для этой задачи, тем более, что многие микросхемы контроллеров имеют эту функцию. Я могу неправильно понять эту схему, потому что кажется, что Apple излишне занимала место и дорогие компоненты (возможно, стоимостью 25 центов), реализуя эту функцию в таких условиях. сложный способ.
[12] Обратите внимание на загадочную надпись «Для использования с оборудованием информационных технологий» на внешней стороне зарядного устройства. Это указывает на то, что зарядное устройство соответствует стандарту безопасности UL 60950-1, в котором указаны различные необходимые изоляционные расстояния.Краткий обзор изоляционных расстояний см. В разделе «Разделение цепей i-Spec» и в некоторых из моих предыдущих ссылок.
[13] Некоторые примечания к используемым компонентам: На первичной плате корпус JS4 представляет собой два диода в одном корпусе. Входные диоды с маркировкой 1JLGE9 представляют собой диоды 1J 600V 1A. Коммутационные транзисторы представляют собой N-канальные полевые МОП-транзисторы 1HNK60, 600 В, 1 А. Значения многих резисторов и конденсаторов указываются с помощью стандартной трехзначной маркировки SMD (две цифры, а затем мощность десять, что дает Ом или пикофарады).
На вторичной плате конденсатор «330 j90» представляет собой танталовый полимерный конденсатор 300 мФ 6,3 В Sanyo POSCAP (j означает 6,3 В, а 90 — код даты). 1R5 указывает на индуктивность 1,5 мкГн. GB9 — это прецизионный шунтирующий регулятор с низким катодным током AS431I, регулируемый по низкому катодному току, а 431 — это обычный регулятор TL431. SCD34 — это выпрямитель Шоттки на 3 А, 40 В. YCW — это неопознанный транзистор NPN, а GYW — неопознанный транзистор PNP. Конденсатор Y с маркировкой «MC B221K X1 400V Y1 250V» представляет собой Y-конденсатор 220 пФ.Конденсатор «107A» представляет собой танталовый конденсатор емкостью 100 мкФ 10 В (A означает 10 В). Оптопары PS2801-1. (Все эти обозначения компонентов следует рассматривать как предварительные, наряду со схемой.)
[14] Чтобы получить приблизительное представление о том, сколько стоят компоненты в зарядном устройстве, я посмотрел цены на некоторые компоненты на сайте octopart.com. Эти цены — лучшие цены, которые я смог найти после краткого поиска, в количестве 1000 штук, пытаясь точно сопоставить детали. Я должен предположить, что цены Apple значительно лучше этих цен.
Компонент Цена
0402 Резистор SMD $ 0,002
0805 Конденсатор SMD $ 0,007
SMD 905 транзистор 9012 906 9012 906 0,02 906 0,02 1A, 600 В (1 Дж), диод $ 0,06
термистор $ 0,07
Конденсатор Y $ 0,08
3.Электролитический конденсатор 3 мкФ 400 В $ 0,10
TL431 $ 0,10
1,5 мкГн индуктор $ 0,12
SCD 34 диод
SCD 34 диод 6
901 906
$ 0,22
Разъем USB $ 0,33
Танталовый конденсатор 100 мкФ $ 0,34
L6565 IC $ 0.55
Тантал-полимерный конденсатор 330 мкФ
(Sanyo POSCAP) $ 0,98
Обратный трансформатор $ 1,36
Несколько заметок. Трансформаторы с обратным ходом обычно изготавливаются на заказ, и цены везде разные, поэтому я не очень уверен в этой цене. Я думаю, что цена POSCAP высока, потому что я искал точного производителя, но танталовые конденсаторы в целом довольно дороги. Удивительно, насколько дешевы резисторы и конденсаторы SMD: доли копейки.
[15] Об отзыве зарядных устройств Apple было объявлено в 2008 году. Сообщения в блогах показали, что штыри на зарядном устройстве были прикреплены только с помощью 1/8 дюйма металла и небольшого количества клея. Apple отзывает адаптеры питания iPhone 3G в проводной сети, предоставляет более подробную информацию.
[16] Низкокачественные зарядные устройства мешают работе с сенсорными экранами, и это подробно описано в Noise Wars: Projected Capacity наносит ответный удар. (Клиенты также сообщают о проблемах с сенсорным экраном из-за дешевых зарядных устройств на Amazon и других сайтах.)
[17] Существует множество промышленных конструкций для USB-преобразователей переменного / постоянного тока в диапазоне 5 Вт.Образцы образцов доступны в iWatt, Fairchild, STMicroelectronics, Texas Instruments, ON Semiconductor и Maxim.
[18] Когда диод или транзистор переключается, он создает всплеск напряжения, которым можно управлять с помощью демпферной цепи или схемы ограничения. Для получения дополнительной информации о демпферах и зажимах см. Пассивные демпферы без потерь для высокочастотного преобразования ШИМ и Справочное руководство по импульсным источникам питания.
Как очистить порт зарядки iPhone, когда он не заряжается
Если ваш iPhone не заряжается, то в порту может быть столько пыли, грязи и ворса, что кабель Lightning больше не может надежно подключаться.
Вы можете очистить его сжатым воздухом или зубочисткой, но всегда будьте очень осторожны, чтобы ничего не повредить внутри маленького порта.
Никогда не вставляйте металлические предметы в порт Lightning iPhone и не мочите их.
Посетите домашнюю страницу Business Insider, чтобы узнать больше.
Есть несколько причин, по которым ваш iPhone может не заряжаться должным образом; как описано в статье « Почему мой iPhone не заряжается? », вам может потребоваться перезагрузить телефон, проверить кабель Lightning на наличие перегибов и разрывов и убедиться, что источник питания работает.Если вы проверите все эти вещи, а он по-прежнему не работает, возможно, в вашем порту достаточно мусора, чтобы соединитель не установил надежное соединение.
Да, порт вашего iPhone может настолько испачкаться, что перестает работать. Каждый раз, когда вы кладете его в карман или сумку, мелкие частицы грязи, пыли и ворса могут попасть внутрь. А когда вы вставляете кабель, он сжимает и забивает грязь глубоко в порт. В конце концов, он может настолько забиться мусором, что перестанет работать.
Как очистить порт Lightning на iPhone
Вам следует обзавестись фонариком или работать под яркой светодиодной настольной лампой — чем ярче, тем лучше, так как вам нужно смотреть глубоко в порт Lightning.
Вы можете осторожно очистить порт зарядки iPhone с помощью сжатого воздуха и зубочистки. Дэйв Джонсон / Business Insider
И хотя вы можете начать со сжатого воздуха, если вы планируете вставить что-нибудь в порт, чтобы удалить заклинившую грязь, есть только один подходящий инструмент для этой работы: зубочистка.Никогда не пытайтесь чистить порт Lightning чем-нибудь более твердым, чем дерево, например, булавкой или металлическим стержнем. В порту находится хрупкая электроника, и ударив по ней острым металлическим штифтом, можно необратимо ее повредить.
1. Полностью выключите iPhone. Вы можете открыть приложение «Настройки», затем нажать «Общие», а затем «Завершить работу».
2. Удерживая сжатый воздух в вертикальном положении (так что он только нагнетает воздух, а не выталкивает влажный движущий элемент), сделайте несколько коротких контролируемых очередей в порт.
3. Включите телефон и попробуйте зарядить его снова. Если все равно не получается, пора попробовать зубочистку.
Не используйте металлические предметы для чистки порта телефона — размер, форма и твердость зубочистки подходят для этой работы.Дэйв Джонсон / Business Insider
4. Опять же, когда телефон выключен, осторожно вставьте зубочистку в порт и слегка потрите ею внутреннюю стенку порта. Не давите на внутреннюю стенку, которая находится ближе всего к передней части телефона, потому что там есть тонкие булавки. В целом, важно действовать осторожно, потому что в дополнение к этим контактам по бокам находятся два небольших подпружиненных анкера, которые защелкиваются на порту Lightning, когда вы его вставляете (вот почему он «защелкивается», когда вы нажимаете на кабель. в).Если вы что-нибудь сломаете, дни его зарядки окончательно закончатся.
Будьте осторожны, чтобы не повредить электронику или механические пружины внутри порта, когда проводите по нему зубочисткой. Дэйв Джонсон / Business Insider
5. После некоторого использования зубочистки подайте в порт еще один поток сжатого воздуха, чтобы удалить все, что вы ослабили.
6. Если вы выдавите грязь, снова включите телефон и попробуйте зарядить его.
Если это сработает, поздравляем — вы снова в деле. Если он по-прежнему не работает, вы можете продолжить попытки — осторожно — или обратиться в сервисный центр Apple за профессиональной помощью.
iPhone 6 Проблема с зарядкой Решение Решение Способы зарядки
iPhone 6 Проблема с зарядкой Решение для устранения Способы зарядки
Apple iPhone 6 Способы зарядки Отсутствие зарядки Проблема Медленная зарядка Зарядная перемычка Способы зарядки Решение
Если у вас возникли проблемы с зарядкой Apple iPhone 6, возможно, либо жидкость попала в порт зарядки, либо один из контактов сломан.Другие симптомы плохого разъема док-станции могут включать iTunes, не распознающий ваш iPhone, когда он подключен к компьютеру. Если вы испытываете какие-либо из этих симптомов и еще не готовы выложить деньги на новый iPhone, мы расскажем, как решить проблему с зарядкой iPhone 6. Следуйте пошаговым инструкциям по замене док-станции Lightning на вашем iPhone 6!
Почему телефон не заряжается
Проблема возникает в разной степени. Либо ваш телефон не будет заряжаться, когда он подключен к сети, либо он будет заряжаться очень медленно (иногда чуть быстрее, чем он разряжается).Это очень распространенная жалоба, поэтому вот несколько решений.
Вот решение проблемы Apple iPhone 6 «Не заряжается», например, когда на дисплее отображается индикация «Нет зарядки», когда зарядное устройство является подключаемым модулем.
Эта проблема может быть вызвана неисправными компонентами на печатной плате iPhone 6. Эта проблема может иногда возникать, если устройство было повреждено водой или водой, или оно просто существует.
Прежде чем продолжить, убедитесь, что аккумулятор и зарядное устройство находятся в хорошем рабочем состоянии.
— Проверьте все компоненты, показанные на изображении ниже, вы можете начать с проверки контактного разъема USB.
— Затем предохранитель, диод, конденсаторы и катушка фильтра на предмет возможного обрыва или короткого замыкания.
— Проследите каждый из путей линии соединения от контактов USB до компонентов, к которым он напрямую подключен.
Решение
Перед тем как сделать это, убедитесь, что аккумулятор и зарядное устройство находятся в рабочем состоянии. затем убедитесь, что контактный разъем USB телефона сломан или неисправен.
Проверьте с помощью мультиметра короткие цепи зарядки (+) и (-), если он показывает короткое замыкание, удалите / замените диод, конденсаторы и фильтры. также замените предохранитель. Примечание: используйте эту работу на свой страх и риск.
Проверьте все компоненты, показанные на изображении ниже.
Рекомендации по ремонту iPhone 6 Проблема не заряжается:
1. Попробуйте использовать другое исправное зарядное устройство.
2. Проверьте, очистите или замените разъем зарядного штыря, если он окислен.
3. Очистите контактные площадки клемм разъема зарядного штыря.
4. Проверить / заменить предохранитель и микросхему диода.
5. Проверьте / замените выделенный транзистор, резисторы и конденсатор.
6. Если описанная выше процедура не решит проблему, возможно, неисправна микросхема зарядки.
7. Разогреть, доработать микросхему зарядки, при необходимости заменить.
СВЯЗАТЬСЯ С НАМИ
Мы всегда открыты для ваших проблем, вопросов и предложений, поэтому не стесняйтесь присылать их по адресу [электронная почта защищена] Мы поддерживаем все доступные устройства Android и серьезно относимся к тому, что делаем.Мы предлагаем эту бесплатную услугу, и мы не берем за нее ни цента. Но учтите, что мы получаем сотни писем каждый день, и мы не можем ответить на каждое из них. Но будьте уверены, мы читаем каждое полученное сообщение. Для тех, кому мы помогли, поделитесь нашими сообщениями с друзьями.
Решение для зарядки iPhone 6 Проблемы с перемычкой Нет зарядки Не поддерживается
5 способов зарядить новый iPhone 12
Apple сделала немыслимое со своим новым iPhone 12: перестала включать зарядный блок в комплект.Предполагается, что это лучше для окружающей среды, но это не утешение, когда ваш телефон умирает и у вас нет совместимого зарядного устройства, чтобы его воскресить.
Что еще хуже, кабель, который идет в комплекте с iPhone 12, — это Lightning to USB-C. Другими словами, часть, которая подключается к вашему телефону, такая же, как и всегда, но другой конец не подключается к вашему старому зарядному устройству USB. Пришло время найти новое решение, если вы не хотите использовать ту же комбинацию блока и кабеля, которую вы всегда использовали.Если это так, продолжайте вечеринку, парни.
В любом случае, сомнительное бизнес-решение Apple дает владельцам iPhone 12 как минимум возможность внедрить в свою жизнь USB-C и беспроводную зарядку, прежде чем один (или оба) станут постоянным стандартом. USB-C, в частности, никуда не денется, поэтому, возможно, пришло время инвестировать в совместимое решение для зарядки.
Обычные старые кирпичи зарядные
Официальный блок для зарядки USB-C от Apple столь же невзрачен, как и есть.
Самое простое, дешевое и простое решение этой проблемы, произвольно созданное Apple, — это просто купить зарядный блок USB-C.То есть небольшой кусок пластика, который вы подключаете к розетке с портом USB-C для того специального кабеля Lightning — USB-C, который вы получили с вашим новым iPhone 12.
Их нетрудно приобрести, как вы могли догадаться. Apple продает один в своем интернет-магазине за 19 долларов. Этот вариант, скорее всего, подойдет большинству людей. В этом нет ничего особенного, но мы говорим о зарядке телефона, а не о запуске космического корабля. Вы можете просто получить то, что работает.
Однако, если вы склонны стать немного более продвинутым, такие бренды, как Anker и Aukey, производят зарядные устройства сторонних производителей, которые поставляются с несколькими портами.Вам просто нужно потратить больше денег, чтобы их получить. Этот от Aukey имеет как USB-C, так и старые USB-порты за 46 долларов, что делает его совместимым с любым кабелем Lightning, который у вас есть. Примерно по той же цене у Anker есть один с двумя разъемами USB-C, если вы действительно хотите иметь фору в будущем.
Переносные зарядные устройства
Переносные зарядные устройства
помогут вам выбраться из плохой ситуации.
Изображение: Мустафа Чифтчи / Агентство Анадолу через Getty Images
Для владельцев iPhone 12, которые любят время от времени выходить на улицу (насколько это возможно в нынешних обстоятельствах), портативное зарядное устройство просто необходимо.Они бывают разных размеров, форм и возможностей. Но для наших целей мы, очевидно, сосредоточимся на моделях USB-C, подходящих для iPhone.
Переносные зарядные устройства
измеряют емкость аккумулятора в мАч или миллиампер-часах. Давайте упростим это: чем больше мАч, тем больше батарея. Естественно, портативное зарядное устройство с большой емкостью мАч прослужит дольше и, вероятно, даже будет иметь несколько портов для зарядки. Обратной стороной является то, что они стоят дороже. Тем не менее, мощные портативные зарядные устройства все еще можно купить за 50 долларов или меньше.
Еще раз, Анкер и Оки предложат достойные варианты по безобидным ценам. PowerCore Slim от Anker имеет емкость 10000 мАч вместе с USB-C и обычными портами USB за 30 долларов. По той же цене вы можете получить зарядное устройство Aukey на 8000 мАч с портом USB-C и двумя более старыми портами USB. Он также совместим с Qi для беспроводной зарядки, о которой мы поговорим немного позже.
Электростанции
Так вы никогда не потеряете свои кабели.
Эта следующая категория предназначена для людей, серьезно относящихся к организации кабелей.Это, вероятно, слишком много, если все, что вы хотите сделать, это получить надежный доступный порт USB-C для кабеля iPhone 12. Но если вы готовы потратить немного денег и переставить некоторые кабели, вышка удлинителя USB-C может изменить вашу жизнь.
Да, есть вертикальные удлинители с обычными розетками и портами USB-C. Они выглядят немного смешно, но это отличный способ убедиться, что все ваши устройства находятся в одном месте для упрощения управления. Например, этот 30-долларовый от NVEESHOX имеет девять розеток, три обычных порта USB и один порт USB-C.
Не думаю, что мы закончили со знакомыми лицами из прошлого. У Aukey есть модель за 50 долларов с 12 розетками, тремя портами USB и двумя целыми портами USB-C. Теперь — это , играющий с силой.
MagSafe
MagSafe выглядит немного глупо, но все же подойдет.
Одновременно с выпуском iPhone 12 Apple вернула бренд MagSafe, который раньше использовался для зарядных устройств MacBook до того, как они перешли на USB-C.MagSafe снова оживает, на этот раз как средство обеспечения быстрой беспроводной зарядки iPhone 12, потому что AirPower так и не достигла финишной черты.
Если у вас есть iPhone 12, и беспроводная зарядка порадует вас, вероятно, не помешает проверить официальное зарядное устройство MagSafe от Apple. При цене 39 долларов это немного дороже, чем некоторые сторонние варианты, но он создан специально для намагничивания к оптимальным точкам зарядки на задней панели iPhone 12 для максимально быстрой беспроводной зарядки — по крайней мере, теоретически.Он также будет работать с другими вашими устройствами, поддерживающими беспроводную зарядку, так что это не однозначный трюк.
Apple также продает совместимый с MagSafe чехол для iPhone 12 за 49 долларов, если вам действительно нужно потратить немного денег.
Беспроводные зарядные устройства сторонних производителей
Коврики для беспроводной зарядки
Basic по-прежнему будут работать с iPhone 12.
Не обманывайтесь фирменным стилем Apple MagSafe для iPhone 12: подойдет любое беспроводное зарядное устройство на основе Qi. Другими словами, если вы уже какое-то время пользуетесь подставкой для беспроводной зарядки, она будет работать с iPhone 12.Просто он может заряжаться не так быстро, как коврик MagSafe.
Тем не менее, некоторые люди живут своей жизнью в осознанном темпе. Им не нужно в крайнем случае переходить с нуля до 100, и им, конечно же, не нужно переплачивать за такую привилегию. У наших друзей из PCMag есть отличный обзор отличных беспроводных зарядных устройств сторонних производителей, многие из которых значительно дешевле, чем MagSafe.
Например, Anker продает базовый коврик для беспроводной зарядки за 11,95 долларов. Это примерно столько же, сколько особенно чрезмерное комбо в Taco Bell и, вероятно, гораздо менее вредное для вас.Этот вариант за 20 долларов от Mophie также привлекателен для тех, у кого ограниченный бюджет и им нужно просто отложить телефон на некоторое время.
.

Устройство и распиновка разъема Lightning

Как работает кабель Lightning?

Причины поломки кабеля Lightning

Как отремонтировать кабель Lightning самостоятельно?

Замена разъема Lightning

Восстановление изоляции кабеля

Меры предосторожности при ремонте

Альтернативы ремонту кабеля Lightning

Профилактика повреждений кабеля Lightning

Заключение

Как устроен Apple Lightning / Хабр

Распиновка разъёма батареи iPhone и замена АКБ

Подключение батареи iPhone 3G, 3S

Распиновка батареи iPhone 4, 4S

Полярность батареи iPhone 5S, 5C, 5G

Распиновка батареи iPhone 6, iPhone 6S

Подключение батареи iPhone 7, iPhone 7 Plus

Подключение батареи iPhone 8, iPhone 8 Plus

Замена батареи Айфона своими руками

Видео инструкция по замене АКБ в Айфоне

Распиновка кабеля для iphone 5s. Как починить провод от зарядки Айфона

Как отремонтировать кабель “яблочного” устройства?

Лайфхак

Замена лайтнинг-кабеля

Покупка модернизации

Внутреннее устройство разъема Lightning в iPhone 5

[Get 24+] разъем аккумулятора Iphone 6s

Пайка разъема АКБ и восстановление дорожек на iPhone 4(без аннотаций) — YouTube

[View 44+] разъем аккумулятора Iphone 6s

Как заменить батарею (аккумулятор) iPhone 6/6S — инструкция в фото

Замена разъема зарядки iPhone 6, 6 Plus в Нижнем Новгороде

Максимальный профессионализм

Match Порты и разъемы для iPhone и других устройств

Устройства Apple

Устройства Samsung

USB-устройства

МХЛ

OTG

MyDP

Устройства HDMI

[Загрузить 35+] Распиновка разъема аккумулятора для iPhone 6s

Iphone 6s Ремонт повреждения разъема аккумулятора Youtube

Нет зарядного устройства в коробке? Все, что вам нужно знать о зарядке iPhone 12

Что идет с iPhone 12?

Как зарядить iPhone 12?

Что такое MagSafe?

Какой самый быстрый способ зарядить iPhone 12?

Наши самые популярные iPhone

Что мне нужно купить?

Работает ли MagSafe с чехлом?

Работает ли MagSafe со старыми моделями iPhone?

Поддерживаемые модели iPhone

Поддерживаемые модели AirPods

в крошечной дорогой упаковке

Как это работает

Схема в деталях

Первичная

Среднее

Изоляция

Схема

Эти цепи очень маленькие

Разборка трансформатора

Огромная прибыль Apple

Отзыв о безопасности зарядного устройства Apple в 2008 году

Что делает зарядное устройство Apple для iPhone особенным

Выводы

Примечания и ссылки

Как очистить порт зарядки iPhone, когда он не заряжается

iPhone 6 Проблема с зарядкой Решение Решение Способы зарядки

Почему телефон не заряжается

Решение

Рекомендации по ремонту iPhone 6 Проблема не заряжается:

5 способов зарядить новый iPhone 12

Обычные старые кирпичи зарядные

Переносные зарядные устройства

Электростанции

MagSafe

Беспроводные зарядные устройства сторонних производителей

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании
