Распиновка жгута микас 7 1. Микас 7.1: особенности системы управления двигателем ЗМЗ-40522.10 на автомобилях Газель и Соболь

Что представляет собой система управления двигателем Микас 7.1. Какие основные компоненты входят в ее состав. Как работает Микас 7.1 на автомобилях Газель и Соболь с двигателем ЗМЗ-40522.10. Какие функции выполняет электронный блок управления Микас 7.1.

Содержание

Назначение и принцип работы системы управления Микас 7.1

Микропроцессорная система управления двигателем Микас 7.1 устанавливается на автомобили семейства Газель и Соболь с двигателем ЗМЗ-40522.10. Ее основное назначение — обеспечить оптимальную работу силового агрегата на всех режимах с учетом следующих факторов:

  • Топливная экономичность
  • Уровень токсичности отработавших газов
  • Пусковые качества двигателя
  • Ездовые характеристики автомобиля

Кроме того, Микас 7.1 позволяет осуществлять автоматизированный контроль технического состояния двигателя и проводить его внешнюю диагностику с помощью специального оборудования.

Основные компоненты системы управления Микас 7.1

В состав системы управления двигателем Микас 7.1 входят следующие ключевые элементы:


  • Электронный блок управления (ЭБУ)
  • Датчики, собирающие информацию о работе двигателя
  • Исполнительные механизмы
  • Диагностический разъем
  • Жгуты проводов

Рассмотрим подробнее назначение и особенности основных компонентов системы.

Электронный блок управления Микас 7.1

ЭБУ является «мозговым центром» всей системы. Он получает сигналы от датчиков, обрабатывает их и на основе заложенных алгоритмов формирует управляющие воздействия на исполнительные механизмы. Основные функции ЭБУ Микас 7.1:

  • Управление топливоподачей (включение/выключение бензонасоса, работа форсунок)
  • Управление системой зажигания
  • Регулирование частоты вращения холостого хода
  • Управление муфтой вентилятора системы охлаждения

Датчики системы управления Микас 7.1

Для сбора информации о параметрах работы двигателя в системе Микас 7.1 используется целый ряд различных датчиков. Какие основные датчики входят в состав системы?

  • Датчик положения коленчатого вала
  • Датчик фазы (положения распределительного вала)
  • Датчик температуры охлаждающей жидкости
  • Датчик массового расхода воздуха
  • Датчик положения дроссельной заслонки
  • Датчик детонации
  • Датчик кислорода (лямбда-зонд)

Сигналы от этих датчиков позволяют ЭБУ получать полную картину о текущем состоянии двигателя и режиме его работы.


Исполнительные механизмы системы Микас 7.1

На основе обработанных сигналов датчиков ЭБУ формирует управляющие воздействия на различные исполнительные механизмы. К основным исполнительным устройствам системы Микас 7.1 относятся:

  • Топливные форсунки
  • Катушки зажигания
  • Регулятор холостого хода
  • Реле топливного насоса
  • Реле вентилятора системы охлаждения
  • Клапан продувки адсорбера

Правильная и своевременная работа этих механизмов обеспечивает оптимальные параметры функционирования двигателя на различных режимах.

Особенности диагностики системы управления Микас 7.1

Одним из важных преимуществ системы Микас 7.1 является возможность ее диагностики с помощью специального оборудования. Как проводится диагностика системы управления двигателем?

Для диагностики системы Микас 7.1 на автомобилях Газель и Соболь применяется диагностический тестер АСКАН-10 или аналогичные приборы. Диагностический разъем для подключения тестера расположен под панелью приборов.

С помощью диагностического оборудования можно выполнить следующие операции:


  • Считать коды неисправностей из памяти ЭБУ
  • Просмотреть текущие параметры работы системы
  • Проверить работоспособность исполнительных механизмов
  • Выполнить сброс адаптаций

Это позволяет быстро выявить возможные неисправности и оценить техническое состояние системы управления двигателем.

Электрическая схема системы управления Микас 7.1

Для правильного функционирования все компоненты системы управления двигателем должны быть корректно соединены между собой. Как выглядит электрическая схема системы Микас 7.1 на автомобилях Газель и Соболь?

Электрическая схема системы управления двигателем ЗМЗ-40522.10 с блоком Микас 7.1 включает в себя:

  • ЭБУ Микас 7.1
  • Датчики системы управления
  • Исполнительные механизмы
  • Реле и предохранители
  • Диагностический разъем
  • Жгуты проводов, соединяющие все элементы

Схема наглядно показывает все электрические соединения между компонентами системы. Это помогает при поиске неисправностей и проведении ремонтных работ.

Преимущества системы управления Микас 7.1

Внедрение микропроцессорной системы управления двигателем Микас 7.1 на автомобилях Газель и Соболь позволило значительно улучшить их характеристики. Какие основные преимущества дает использование этой системы?


  • Снижение расхода топлива
  • Уменьшение токсичности отработавших газов
  • Улучшение динамических характеристик автомобиля
  • Облегчение пуска двигателя
  • Возможность самодиагностики и внешней диагностики
  • Адаптация к изменяющимся условиям эксплуатации

Все это позволяет обеспечить более эффективную и стабильную работу силового агрегата на всех режимах.

Особенности технического обслуживания системы Микас 7.1

Для обеспечения длительной и безотказной работы система управления двигателем Микас 7.1 требует периодического технического обслуживания. Какие основные работы необходимо выполнять при обслуживании системы?

В рамках планового ТО системы управления двигателем Микас 7.1 выполняются следующие операции:

  • Проверка состояния электрических разъемов и жгутов проводов
  • Очистка дроссельного узла
  • Замена воздушного фильтра
  • Проверка работоспособности датчиков
  • Диагностика системы с помощью тестера
  • Очистка форсунок (при необходимости)

Своевременное и качественное выполнение этих работ позволяет предотвратить возможные неисправности и обеспечить стабильную работу системы управления двигателем.



Система управления двигателя ЗМЗ-40522.10 с Микас 7.1 на Газель

Система управления

Auto

Микропроцессорная система управления двигателя ЗМЗ-40522.10 на автомобилях Газель и Соболь предназначена для обеспечения оптимальной работы двигателя на всех режимах с учетом топливной экономичности, выбросов токсичных веществ в отработавших газах, пусковых и ездовых качеств автомобиля. А также для автоматизированного контроля технического состояния двигателя и проведения внешней диагностики.

Система управления двигателя ЗМЗ-40522.10 с блоком Микас 7.1 на автомобилях Газель и Соболь, схема, датчики, механизмы, реле и предохранители системы управления.

Для диагностирования системы управления двигателя ЗМЗ-40522.10 на автомобилях Газель и Соболь применяется диагностический тестер АСКАН-10 или аналогичные.

Принципиальная схема системы управления двигателя ЗМЗ-40522.10 на автомобилях Газель и Соболь.

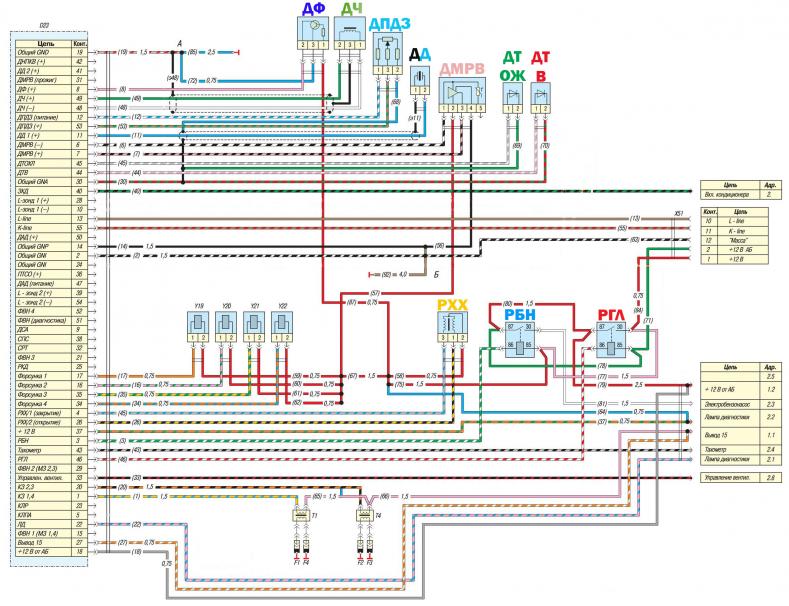

Электрическая схема соединений элементов системы управления двигателя ЗМЗ-40522.10 на автомобилях Газель и Соболь.

Расположение и каталожные номера датчиков контрольно-измерительных приборов и системы управления двигателя ЗМЗ-40522.10 на автомобилях Газель и Соболь.

Блок управления получает информацию с датчиков системы и по заложенному в него алгоритму вырабатывает сигналы управления, необходимые для функционирования систем двигателя, обеспечивающих его работу:

— Топливоподача в двигатель: блок управляет включением-выключением бензонасоса, порядком и длительностью открытия форсунок.
— Искровое зажигание: блок управляет катушками зажигания для искрообразования в свечах зажигания.
— Защита от детонации: блок формирует угол опережения зажигания, обеспечивающий работу двигателя без детонации.
— Стабилизация частоты вращения холостого хода: блок регулирует открытие регулятора холостого хода для поддержания частоты вращения холостого хода.
— Электромагнитная муфта вентилятора системы охлаждения: блок управляет включением-выключением реле электромагнитной муфты системы охлаждения.

Датчики и узлы системы управления размещенные на двигателе ЗМЗ-40522.10.

— Регулятор холостого хода (добавочного воздуха) РХХ-60, 406.1147051-02 (РР60.00.000), 40607.1147051 (РР60.00.001) ЗАО ПЕГАС.
— Топливная рампа (топливопровод со штуцером и клапаном) 406.1104058-20 ООО Топливные системы, 406.1104058-21 ЗАО СОАТЭ.
— Электромагнитные форсунки 406.1132010 Bosch 0 280 158 107 или 406.1132711-02 Siemens DEKA 1D (ZMZ 6354) ООО НПП АВТЭЛ,.
— Катушки зажигания 406.3705 ПО Север, 406.3705000-20 ЗАО СОАТЭ, 3012.3705 ЗАО МЗАТЭ-2, 3032.3705000 ЗАО МЗАТЭ-2, 406.3705000-01, 405.3705 и 4056.3705000-03 ФГУП ПО СЕВЕР.
— Жгут проводов высокого напряжения 409000.3707242-00 ООО СЛОН-АВТО.
— Свечи зажигания 4052.3707000-10 Brisk DR17YC-F, 4052.3707000 Brisk DR17YC (тип свечи зажигания по ГОСТ Р 53842 АУ14ДВРМ).

— Датчик синхронизации (положения коленчатого вала двигателя) 23. 3847 ОАО КЗА, ДС-1 ЗАО Пегас. 406.3847060-01.
— Датчик фазы (положения распределительного вала) 406.3847050-03 (ДФ-1) ЗАО Пегас, 406.3847050-06 ЗАО Пегас, 406.3847050-07 (24.3847-01) ОАО КЗА, 25.3847 АО Автоэлектроника. 406.3847050-06 ЗАО ПЕГАС, 406.3847050-06 (24.3847-01) ОАО КЗА.
— Датчик положения дроссельной заслонки НРК 1-8 ОАО Рикор Электроникс, 406.1130000-01 АО Контакт, Bosch 0 280 122 001.
— Датчик температуры (температурного состояния двигателя) 19.3828 АО Автоэлектроника. 405226 (406.3828010) ОАО Рикор Электроникс, 234.3828 ОАО КЗА.
— Датчик детонации 18.3855-01 ОАО КЗА.
— Насос водяной с электромагнитной муфтой 4063.1307007, 4063.1307007-10, 4063.1307007-21 ООО ТЕРМОКАМ.

Датчики и узлы системы управления двигателя ЗМЗ-40522.10 на размещенные автомобилях Газель и Соболь.

— Блок управления Микас 7.1 или Микас 7.2.
— Датчик массового расхода воздуха (ДМРВ) 20.3855000-10.
— Датчик кислорода (лямбда-зонд). 5wk91000.
— Датчик скорости автомобиля.
— Адсорбер паров бензина с электромагнитным клапаном продувки.
— Погружной электробензонасос.
— Диагностический разъем.
— Реле электромагнитные.
— Индикатор диагностики.
— Жгут проводов системы управления 405.3707244 ЗАО Автожгут.

Реле и предохранители системы управления двигателя ЗМЗ-40522.10 на автомобилях Газель и Соболь.

Реле системы управления двигателем установлены в моторном отсеке.

— Главное реле.
— Реле электромагнитной муфты включения вентилятора системы охлаждения.
— Реле топливного насоса.

К системе управления двигателем ЗМЗ-40522.10 на автомобилях Газель и Соболь относятся три плавких предохранителя, расположенных в салоне в верхнем блоке.

Защищаемые цепи.

— Электронный блок системы управления двигателем.
— Датчик концентрации кислорода (если установлен).
— Электронный блок системы управления двигателем, топливный насос.

Газель и СобольСправочник
