Что такое распределительная коробка и для чего она нужна

Распределительная коробка — это важный элемент электропроводки, выполняющий функцию «коммутатора». В ней происходит разветвление проводов от одного питающего кабеля к различным электрическим точкам — светильникам, розеткам, выключателям.

Основные функции распределительной коробки:

• Обеспечение равномерного распределения электроэнергии по потребителям
• Защита мест соединения проводов
• Обеспечение доступа для ремонта и обслуживания проводки
• Возможность добавления новых линий к существующей проводке
• Повышение пожарной безопасности
• Эстетичный вид проводки

Использование распределительных коробок позволяет значительно сократить расход проводов и упростить монтаж электропроводки. Без них пришлось бы тянуть отдельный кабель к каждому потребителю, что увеличило бы стоимость и трудоемкость работ.

Виды распределительных коробок

Распределительные коробки различаются по нескольким параметрам:

По типу монтажа:

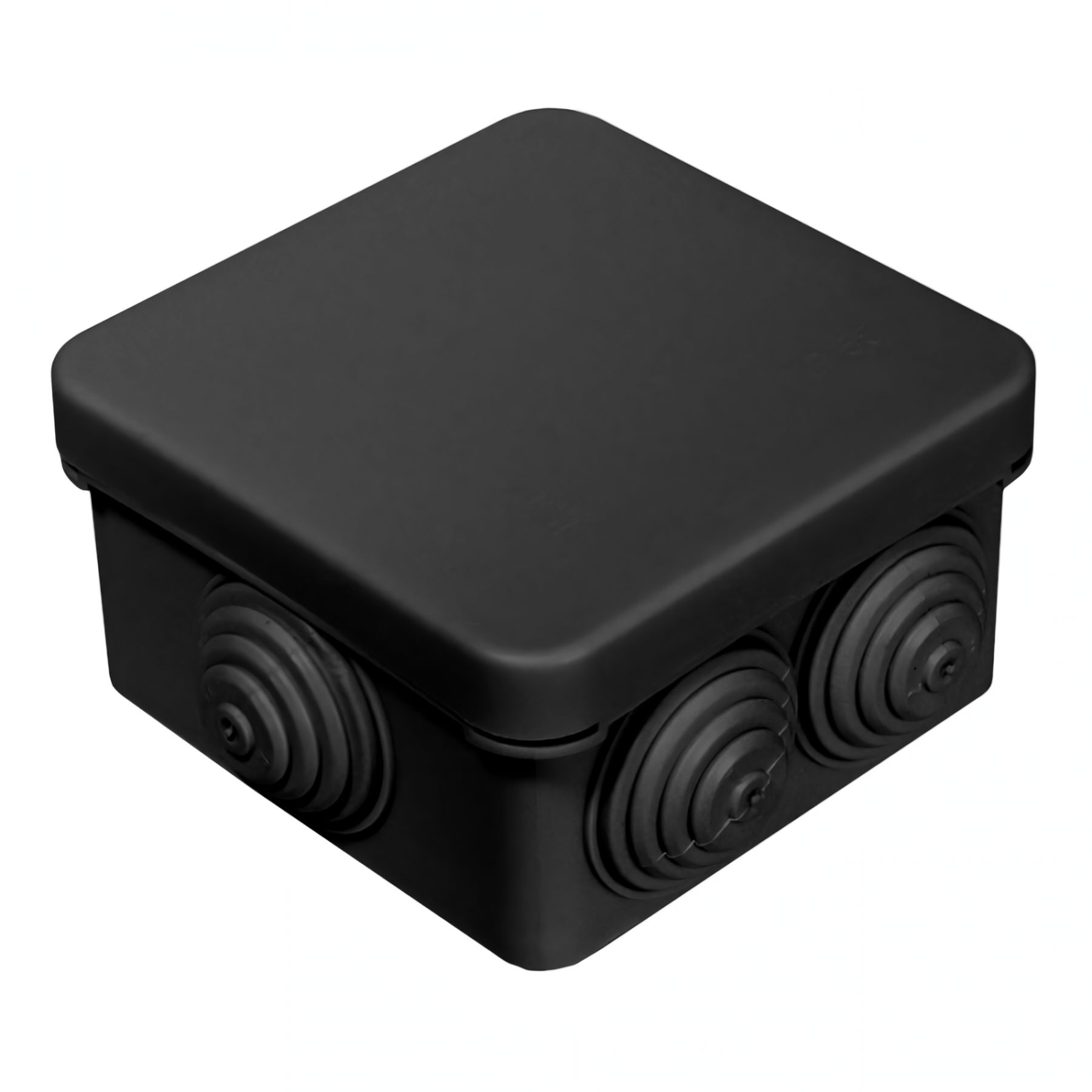

• Открытые (наружные) — устанавливаются на поверхность стен и потолков

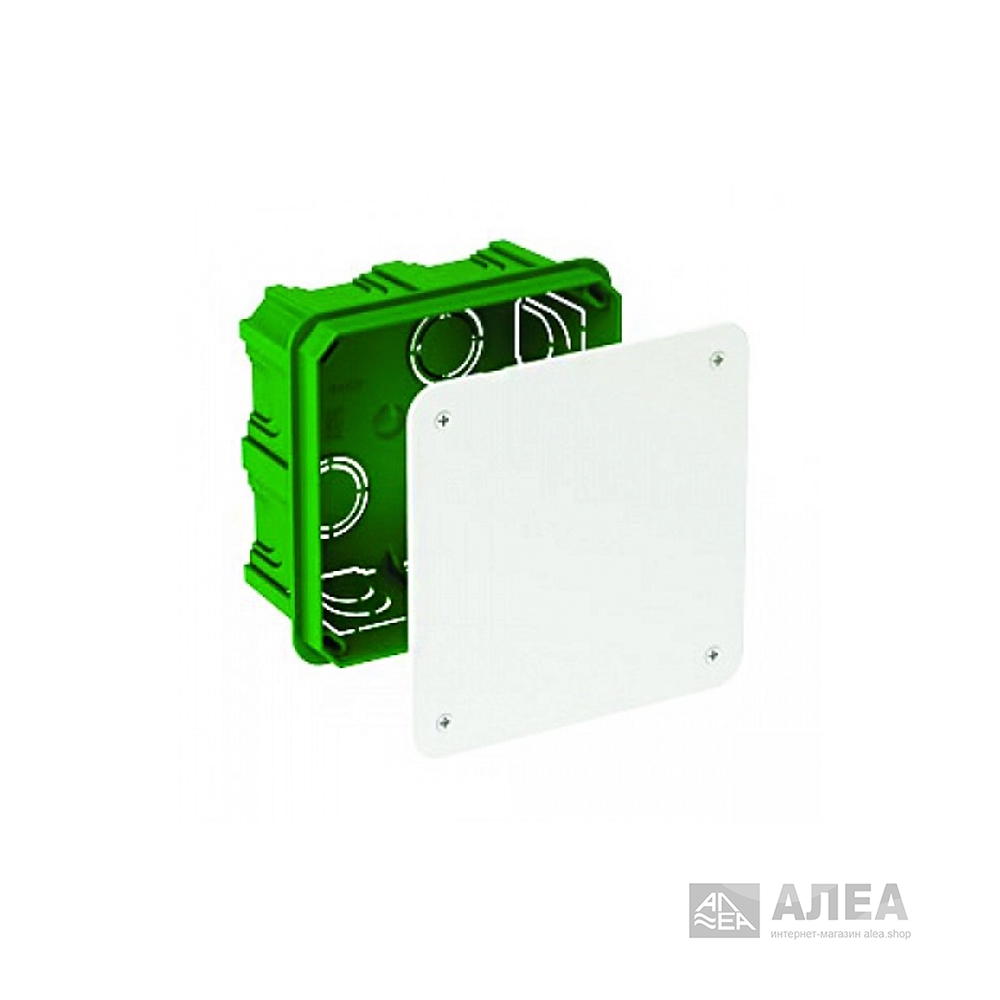

• Скрытые (внутренние) — монтируются в специальные углубления в стенах

По материалу корпуса:

• Пластиковые — легкие, дешевые, не проводят ток
• Металлические — прочные, пожаростойкие, обеспечивают экранирование

По форме:

• Круглые
• Квадратные
• Прямоугольные

Выбор формы зависит от количества вводимых проводов и особенностей монтажа. Для небольшого числа проводов подойдут круглые коробки, для большого количества — прямоугольные.

Устройство распределительной коробки

Типичная распределительная коробка состоит из следующих элементов:

• Корпус с отверстиями для ввода кабелей
• Съемная крышка
• Клеммные колодки или зажимы для соединения проводов
• Монтажные отверстия или ушки для крепления
• Сальники или гермовводы в отверстиях для кабелей

Внутри коробки провода соединяются с помощью клеммных колодок или методом скрутки. Клеммы позволяют быстро соединять и разъединять провода, но со временем контакт может ослабевать. Скрутка более надежна, но требует навыка.

Как выбрать распределительную коробку

При выборе распределительной коробки следует учитывать несколько факторов:

• Тип монтажа (открытый или скрытый)
• Количество и сечение вводимых проводов
• Условия эксплуатации (влажность, температура)
• Требуемая степень защиты (IP)
• Материал стен для монтажа
• Дизайн помещения

Размер коробки должен соответствовать количеству проводов. Степень защиты IP выбирается в зависимости от помещения — для сухих IP20-30, для влажных IP54-65.

Монтаж распределительной коробки

Процесс монтажа распределительной коробки включает следующие этапы:

1. Разметка места установки
2. Подготовка отверстия в стене (для скрытого монтажа)
3. Прокладка кабельных каналов к месту установки коробки
4. Фиксация коробки в подготовленном месте
5. Ввод кабелей в коробку через гермовводы
6. Соединение проводов внутри коробки
7. Изоляция соединений
8. Укладка проводов и закрытие крышки

При монтаже важно обеспечить надежную фиксацию коробки и качественную изоляцию соединений. Все работы следует выполнять при отключенном электропитании.

Правила соединения проводов в распределительной коробке

При соединении проводов в распределительной коробке необходимо соблюдать следующие правила:

• Соединять провода одинакового сечения и из одинакового материала
• Использовать специальные клеммники или качественную скрутку
• Тщательно изолировать места соединений
• Соблюдать цветовую маркировку проводов
• Оставлять запас провода 10-15 см внутри коробки
• Не допускать чрезмерного количества соединений в одной коробке

Правильное соединение проводов обеспечивает надежную работу электропроводки и снижает риск возникновения проблем.

Требования безопасности при работе с распределительными коробками

При монтаже и обслуживании распределительных коробок необходимо соблюдать следующие требования безопасности:

• Работать только при отключенном электропитании
• Использовать инструменты с изолированными рукоятками
• Проверять отсутствие напряжения перед началом работ
• Применять средства индивидуальной защиты
• Соблюдать технику безопасности при работе на высоте
• Не превышать допустимую нагрузку на коробку и провода

Несоблюдение правил безопасности может привести к поражению электрическим током и другим опасным последствиям.

Размеры коробок для наружной проводки

Распределительные (разветвительные, «распаячные», англ. distribution box) коробки — неотъемлемая часть электросети. В нашем каталоге представлены лучшие изделия российских и зарубежных производителей. Всегда на складе коробки (обычные и безгалогеновые) отечественного завода Экопласт (Ecoplast) и испанские halogen free Famatel, имеющие наиболее широкий ряд типоразмеров. Здесь собраны характеристики и чертежи коробок для наружного монтажа. Таблица 1 — коробки с сальниками, далее чертежи этих коробок, затем Таблица 2 — герметичные коробки без отверстий и их чертежи, в конце страницы — ссылки на детали и комплектующие.
Коробки типов JBR и JBS Ecoplast предназначены для установки на стены, потолки или лотки. Коробки имеют специальные сальники для подключения труб для электропроводки («гофры», армированных или гладких труб). Сальники и конструкция коробки обеспечивает защиту IP44 и выше (в зависимости от модели, см. Таблицу 1). Минимальное количество выводов в этой категории — четыре (круглые коробки). Максимальное — 12. «Ярусная» конструкция сальника позволяет подключать трубы разного сечения. Часто для надёжного и герметичного соединения с трубами и вывода кабеля используют муфты, переходники или кабельные зажимы (см. ссылки в конце страницы).
Табл.1 Распределительные коробки JBR и JBS (с сальниками)

Артикул	Безгалоген.	Типоразмер	Размер, мм	Выходы	Степень защиты
44070	—	Ecoplast JBR060	Ø60 х 40	4 по 20 мм	IP 44
44004	44004HF	Ecoplast JBR065	Ø65 х 35	4 по 20 мм	IP 44
44071	—	Ecoplast JBR070	Ø70 х 40	4 по 20 мм	IP 44
44005	44005HF	Ecoplast JBR080	Ø80 х 40	4 по 20 мм	IP 44
44072	—	Ecoplast JBS065	65 х 65 х 40	7 по 20 мм	IP 44
44056	44056HF	Ecoplast JBS070	70 х 70 х 40	6 по 20 мм	IP 44
44006	44006HF	Ecoplast JBS080	85 х 85 х 40	6 по 20 мм	IP 44
44007	44007HF	Ecoplast JBS100	100 х 100 х 55	6 по 25 мм	IP 55
44008	—	Ecoplast JBS120	120 х 80 х 50	6 по 25 мм	IP 55
44009	44009HF	Ecoplast JBS150	150 х 110 х 70	10 по 25 мм	IP 55
44010	—	Ecoplast JBS190	190 х 140 х 70	10 по 32 мм	IP 55
44017	—	Ecoplast JBS190	200 х 155 х 80	10 по 32 мм	IP 55
44018	—	Ecoplast JBS200	200 х 200 х 80	12 по 32 мм	IP 55
44030	—	Ecoplast JBS300	300 х 250 х 120	12 по 32 мм	IP 65
—	44011	Famatel 3011	100 х 100 х 55	7	IP 55
—	44012	Famatel 3012	153 х 110 х 63	8	IP 55
—	44013	Famatel 3013	160 х 135 х 83	8	IP 55
—	44014	Famatel 3014	220 х 170 х 85	10	IP 55

Рис. 1 Распаячная коробка арт.44004

Рис.2 Распаячная коробка арт.44005
Рис.3 Распаячная коробка арт.44006
Рис.4 Распаячная коробка арт.44007
Рис.5 Распаячная коробка арт.44008
Рис.6 Распаячная коробка арт.44009
Рис.7 Распаячная коробка арт.44010
Рис.8 Распаячная коробка арт.44017
Рис.9 Распаячная коробка арт.44018
Рис.10 Распаячная коробка арт.44030
Рис.11 Распаячная коробка арт.44056

Коробки распределительные серии BJB Ecoplast (Таблица 2) не имеют сальников и заранее подготовленных отверстий (предполагается, что отверстия для выводов делаются при монтаже) обеспечивают уровень защиты IP56. Часто используются для размещения элементов автоматики, нестандартной аппаратуры и т.п. Здесь необходимо обеспечивать защищённость соединения при монтаже, используя отдельно приобретаемые сальники и коннекторы или другие методы обеспечения защиты от влажности и пыли (например, используя специальные герметики, компаунды и т.п.).
Хотя сквозных отверстий в коробках нет, на стенках изнутри имеется подготовка под стандартные сальники или зажимы — их число указано в столбце «Кол-во выходов»:
Табл.2 Распределительные коробки BJB и LJB (без отверстий)

Артикул	Безгалоген.	Типоразмер Ecoplast	Размер, мм	Выходы	Степень защиты
44057	—	BJB100	100 х 100 х 55	6	IP56
44058	—	BJB120	120 х 80 х 50	6	IP56
44059	—	BJB150	150 х 110 х 70	10	IP56
44060	—	BJB190	190 х 140 х 70	10	IP56
44061	44061HF	BJB150	150 х 110 х 110	6	IP56
44055	—	JLB90	90 х 42 х 40	10	IP56

Рис. 12 Распаячная коробка арт.44057
Рис.13 Распаячная коробка арт.44058
Рис.14 Распаячная коробка арт.44059
Рис.15 Распаячная коробка арт.44060

Коробки распределительные для скрытой установки (распаячные коробки)

Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.

Таблица химической стойкости полипропилена
Среда	[A]/[B]
Кислоты:
1. Минеральные, средней концентрации	5/5
2. Минеральные, высокой концентрации	5/3
3. Органические, разбавленные	5/4
4. Органические, нерастворимые в воде	5/4
Растворы:
1. Минеральных солей	5/5
2. Щелочей	5/5
3. Окислителей	4/3
Минеральные масла	5/4
Растворители алифатические	3/2
Растворители ароматические	1/1

[А]- холодные среды; [В]- горячие среды.

1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.

Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.

Таблица механической стойкости полипропилена
Среда	Балл
H2SO4 20-60%	3
HNO3 50%	3
HCl до 37%	3
Ацетон	2;3
Этанол	3
Бензол	—
Фенол	3

1 — пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 — пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).

Распределительная коробка

Рекомендации по подбору общепромышленных клеммных коробок TB P из полиэстера

Основной рекомендацией по подбору общепромышленных коробок из полиэстера во избежание каких-либо ошибок будет являться обращение в офис компании “Пепперс” по тел. (812) 640-73-34. А также описание ТЗ в свободной форме или заполнение опросного листа с последующей отправкой его по электронной почте [email protected]. Если же Вы решили сами подобрать необходимую конфигурацию клеммной коробки данных серий, просим учесть некоторые рекомендации, изложенные ниже.

Результатом подбора должна стать запись (типоисполнение), аналогичная в разделе “Структура условного обозначения общепромышленных коробок серии TB P из полиэстера” (стр. 8), например: TB P R15-(-60+50)125-2х25E3WBF(A)-4х20A3LBF(C)-2,5×18 (В).

1. Определитесь с требуемым количеством клемм, кабельных вводов. Воспользуйтесь таблицами 1-9 для выбора кабельных вводов и их размеров, соответствующих заводимым в коробку кабелям.
2. Исходя из данных таблиц 10 и 11, выберите габарит, вмещающий необходимое количество клемм и вводов по периметру корпуса. При этом учтите, что в случае использования коротких сторон коробки (B и/или D) под кабельные вводы максимальное количество клемм, указанное в таблице 10, может быть уменьшено. Также обратите внимание, что в случае использования кабельных вводов серии A*LC (таблицы 3 и 4) подбор максимального количества вводов на сторонах коробки осуществляется на размер выше фактической резьбы.
3. Необходимо определиться с опциями. Полный список опций указан в таблице 12. Некоторые из них уже входят в исходную комплектацию, а некоторые могут либо уменьшить максимальное количество вводов по периметру, либо уменьшить максимальное количество клемм.
   Целесообразность использования той или иной опции описана ниже (таблица 14). При этом некоторые опции практически являются обязательными, а некоторые облегчают и сокращают время монтажа, улучшают культуру монтажа.
4. После того, как подобраны габарит и кабельные вводы, выбраны опции, необходимо привести запись типоисполнения в соответствующий вид. При этом учтите, что если потребуется использовать в составе коробки устройство слива конденсата, оно всегда должно располагаться снизу (на стороне С или D, если коробка вертикально ориентирована) и при этом задействует одно отверстие M20, в результате на стороне С (или D) соответствующего габарита можно расположить на 1(один) ввод M20 меньше максимально возможного.
5. Невозможно в форму записи типоисполнения уместить всех нюансов, поэтому такая дополнительная информация, как, например, маркировка клемм, их группировка, наличие перемычек, идентификационная таблица (позиционный номер) коробки, соблюдение жестких требований выдержать определенные расстояния между вводами, необходимость заглушек или вводов в качестве ЗИПа или другие пожелания можно указать в свободной форме после записи типоисполнения коробки.

Если у Вас возникли какие-либо сомнения при выборе той или иной опции, выборе кабельных вводов, правильности записи и т.д., лучше для проверки обратиться к специалистам компании “Пепперс” по тел. (812) 640-73-34 или по электронной почте [email protected].

Распределительная коробка своими руками. Способы соединения проводов в распределительных коробках

Распределительная коробка выполняет для электропроводки в квартире функцию «коммутатора», в котором от одного питающего кабеля провода расходятся к «электрическим точкам» (осветительным приборам и розеткам).

Умелое использование коробок уменьшает затраты на прокладку электропроводки во много раз.

Виды распределительных коробок для электропроводки разделены по типу монтажа, примеры на фото рядом:

• открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
• скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Главная задача коробки – предоставить электрику доступ к окончаниям проводов, соединяющихся в общую цепь электропитания. Поэтому на распределительной коробке есть съемная крышка, которая не только защищает, но и декорирует место коммутации.

Материал для распредкоробок

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии.

Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.

Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.

Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.

Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).

Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.

Размеры

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты и назначения. Обычная квартирная коробка для наружного монтажа имеет размеры от 10 см в диаметре или по стороне квадрата.

В корпусе от двух до четырех отверстий, заглушенных пластиковыми или резиновыми пробками. Накладные коробки снабжены отверстиями или ушками под винты для крепления к поверхностям помещений.

Коробка для скрытой проводки почти не отличается от предыдущей, но все отверстия для крепления находятся внутри корпуса.

Монтаж распределительной коробки

При монтаже скрытой проводки в кирпичных и бетонных стенах все элементы (распределительные коробки, включатели, розетки и провода) укладываются в специально сделанные в поверхности стен и потолков углубления.

Углубление под коробку устраивается при помощи перфоратора и, если коробка имеет круглую форму, специальной насадки – коронки для работ по бетону. В «гнезде» коробка фиксируется алебастровым раствором или дюбель-гвоздем в пробуренном отверстии.

Подключение электропроводки в распределительной коробке производится согласно электромонтажной схеме. Провода заводятся в коробку через отверстия с запасом в 10-15 см. Концы проводов освобождаются от изоляции и фиксируются в клеммах колодки. Если колодок нет, провода соединяются на скрутку. Соединения тщательно изолируются изолентой или пластиковыми колпачками.

В каркасных конструкциях для коробок готовятся специальные места монтажа. Гнездо под коробку устраивается с таким расчетом, чтобы корпус выступал над обшивкой на 2-3 мм (для фиксации крышки).

Часто проводка монтируется в металлических или пластиковых трубах. Размеры отверстий позволяют соединять трубы с коробкой, а плотные сальники или гермовводы обеспечивают полную изоляцию от внешней среды.

Распределительные коробки продаются с магазинах электротехники. В инструкции сообщаются условия эксплуатации, степень защиты и номиналы напряжения и силы тока. Клеммные колодки приобретаются в комплекте или отдельно (расширенный ряд клемм или соединение одножильных и многожильных проводов).

Соединение проводов в распредкоробке можно посмотреть в этом видео

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

• обеспечение пожарной безопасности;
• создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода . Если бы её не было , каждый прибор потребления электроэнергии соединялся бы отдельным кабелем . Отсутствие коробки предусматривает увеличение каналов укладки проводов , а визуально это смотрится неэстетично .

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

• накладные, которые устанавливаются снаружи на стену;
• внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

1. Пластик.
2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

• завинчивающаяся крышка;
• водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

• круглые;
• квадратные;
• прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

Бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно ! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются .

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести , возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

Распределительная коробка – это электротехническое изделие, внутри которого соединяются между собой жилы кабелей. Только при помощи ее можно правильно соединить розетку, выключатель или светильник с источником питания. Она также служит для защиты соединений от

попадания пыли, влаги, посторонних предметов и для предотвращения случайного прикосновения к ним.

Коробки бывают наружной (открытой) и внутренней (скрытой) установки. Наружные предназначены для соединения кабелей, проложенных открыто: в гофре, металлорукаве или пластиковых кабель-каналах. Для ввода гофры внутрь они оборудуются резиновыми сальниками, позволяющими обеспечить требуемую герметичность.

Уплотнительные сальники для распределительной коробки со степенью защиты IP68

Коробки, используемые совместно с кабель-каналами, не имеют четко обозначенных мест для ввода кабелей внутрь. Их пропиливают при монтаже самостоятельно, в некоторых моделях для облегчения этой процедуры в нескольких местах корпус выполняется более тонким.

Коробки для внутренней установки замуровываются в стены. Внутри выполняется монтаж кабелей скрытой проводки. Для их ввода внутрь предусматриваются места с более тонкой стенкой корпуса, обычно – круглой формы. При монтаже корпус проламывается в нужных местах, внутрь коробки вводятся кабели, а образовавшиеся свободные места в проемах между ними и корпусом коробки закрываются штукатуркой.

Все коробки снабжаются съемными крышками, через которые обеспечивается доступ к соединениям. Иногда внутри них находятся стационарно установленные клеммники для подключения жил кабелей.

Выбор места под монтаж коробки

При монтаже электропроводки своими руками необходимо прокладывать ее параллельно или перпендикулярно поверхностям пола и потолка. Расстояние от потолка до прокладываемых кабелей должно быть равно 20-30 см. Коробки, питающие выключатель или розетку, желательно располагать над ними. Делается это для того, чтобы коробку можно было без труда найти. Чтобы не портить дизайн помещений, их обычно замуровывают вровень с поверхностью стен, а затем заклеивают обоями. Коробка, питающая розетку и находящаяся над ней, при необходимости будет найдена быстрее, чем расположенная произвольно.

Можно выполнить монтаж коробок над подвесными или натяжными потолками, но тогда необходимо обязательно обеспечить к ним доступ для возможного последующего ремонта. Ведь контактные соединения являются слабым местом электропроводки и со временем могут ослабнуть или вовсе сгореть. Для ремонта потребуется вскрывать потолок. Этот процесс приведет к необоснованным материальным затратам, а если место установки коробки неизвестно – к очень большим. То же самое относится и к расположению коробки, скрытой в стене. Она не должна быть закрыта слоем штукатурки. Чтобы открыть крышку, максимум, что допускается сделать – срезать обои напротив нее. Их можно потом наклеить на место или воспользоваться лоскутком из остатков, неизбежно появляющихся после оклейки.

Для доступа к коробкам, расположенным над подвесным потолком, на его поверхности встраиваются вентиляционные лючки.

Расположение коробок наружной установки определяется, в основном, дизайном и экономией длины кабелей. Для этого их тоже устанавливают напротив выключателей, розеток и светильников. Но и здесь не следует выполнять их монтаж в труднодоступных местах, чтобы не усложнять себе работу.

При установке коробок на улице своими руками нужно выбирать изделия со степенью защиты не ниже IP44.

Распределительная коробка со степенью защиты IP44

Но для гарантированной защиты от проникновения атмосферных осадков лучше выполнять их монтаж под козырьками, крышами, навесами. Но степень защиты коробок, устанавливаемых на улице, нельзя ухудшать, даже если дождь и снег на них никогда не попадут. Влажный воздух, проникая внутрь, приводит к образованию конденсата, ухудшающему изоляцию между соединениями или приводящему к их коррозии. В первом случае возможно короткое замыкание, во втором – окисление и нарушение контактов.

Установка распределительной коробки

Монтаж соединительных коробок в стенах можно выполнять разными способами, в зависимости от наличия инструмента. Оптимальный и наименее трудозатратный вариант – использовать насадку на перфоратор, называемую коронкой.

Она представляет собой кольцо с победитовыми или алмазными режущими кромками, по центру которого расположен бур по бетону. Бур выполняет функции центрирования коронки, а сама она вырезает из стены круглый сегмент.

Пример коронки по бетону с алмазным напылением, которая может использоваться для бурения отверстий под распределительные коробки

После засверливания на необходимую глубину, сегмент удаляют молотком и зубилом или монтажной лопаткой, устанавливаемой на перфоратор.

Существуют коронки различных диаметров под любой размер распределительной коробки

Отверстия можно выполнять и самой монтажной лопаткой, особенно под коробку прямоугольной формы или больших размеров. Предварительно по краям требуемого проема буром по бетону нужно просверлить отверстия. Участок стены между отверстиями вырубается с помощью лопатки и перфоратора, установленного в режим отбойника, либо молотком и зубилом. Вместо зубила можно использовать широкую плоскую отвертку с крепкой рукояткой. Монтаж отверстий в стенах панельного дома выполняется только перфоратором, остальные методы не принесут результатов. Одновременно производится монтаж отверстий под розетки и выключатели.

Затем прокладываются штробы, в них укладываются кабели, концы которых заводятся в коробки так, чтобы из них торчали концы длиной 10-15 см. Кабели в коробках лучше заранее разделать. В саму коробку кабели должны входить неразделанными, длиной более сантиметра. При небольших размерах коробки длину неразделанного кабеля в ней нужно минимизировать, иначе провода потом в нее не поместятся. Если при заделке штроб есть вероятность сдвига кабелей по длине, то разделать их в соединительных, а также в монтажных коробках под розетку или выключатель лучше после окончания штукатурных работ.

Монтаж кабелей в соединительной коробке

После того, как штукатурка застынет, можно выполнять электрические соединения. Чтобы правильно выполнить подключение розеток и выключателей в коробках своими руками, нужно придерживаться плана действий, описанного ниже.

1. Разделанные жилы кабелей разведите по сторонам, сгруппировав их по назначению. Сначала лучше определиться с защитными проводниками (РЕ). В кабелях они – желто-зеленого цвета. Соберите в один пучок РЕ-проводники, идущие к корпусам светильников, на розетки, от источника питания и к следующей коробке. Будьте внимательны: проводник желто-зеленого цвета, идущий к выключателю, к этому соединению не относится. Важно помнить: даже если вы не планируете устанавливать розетку с заземляющим контактом, к ней должен идти трехжильный кабель, и его РЕ-проводник в коробке или щитке должен быть подключен. Это делается для того, чтобы в будущем на месте обычной розетки можно было .
2. Чтобы пучок не рассыпался, стяните его стяжкой или изолентой. Подключение проводов можно выполнить сразу, но лучше полностью закончить процесс планировки, так как потребуется выпутывать оставшиеся провода.
3. Соберите в пучок все нулевые рабочие проводники. Они – синего цвета, и собираются из питающих и отходящих кабелей, а также питающих розетку. Исключение также составляют кабели к выключателям.
4. Затем собираем вместе фазные проводники входящей и отходящей кабельных линий, розеток и добавляем к ним по одному проводнику из кабелей, идущим к выключателям. Цвет этих проводников может быть белым, черным или другим, но не желто-зеленым или синим. Из кабеля выключателя берем проводник такого же цвета, как и у фазных проводников.
5. Собираем схему подключения светильников. Для этого от выключателей берем провода синего или желто-зеленого цвета и соединяем их с оставшимися нераспределенными фазными проводниками светильников. Этот случай – исключение из правил, когда желто-зеленые или синие провода могут быть использованы для подключения фазы, то есть – не по прямому назначению.
6. Выполняем подключение сгруппированных жил одним из методов: сварка, пайка, установка клемм.
7. Изолируем соединения.
8. Укладываем провода в коробку.

Время чтения ≈ 4 минут

Одним из важных этапов монтажа электропроводки является соединение проводов в электрической распределительной коробке, которое следует сразу после прокладки кабеля. Некоторым на первый взгляд может показаться, что использование распаечной коробки для коммутации проводов является по сути бессмысленной тратой времени, однако это предположение ошибочно по нескольким причинам.

Схема соединения проводов в распределительной коробке

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку — обрывать обои, разбивать слой штукатурки и т.д. Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение проводов в распаечной коробке.

Наконец, с точки зрения пожарной безопасности преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Способы соединения проводов в распредкоробке

Согласно данным правил (ПУЭ), существуют следующие способы соединения проводов в распределительной коробке:

• Соединение с помощью клеммных колодок является наиболее предпочтительным способом: клеммные колодки имеют небольшие размеры и с лёгкостью помещаются в распредкоробку, и купить их не составит труда. Остаётся лишь обрезать провода под определённую длину, соединить соответствующие жилы и уложить полученную сборку в коробку.
• Соединение проводов в распределительной коробке методом пайки — способ, более подходящий для профессионалов, которые имеют достаточный опыт в проведении подобной процедуры. Не имея опыта, человек затратит на пайку массу времени, да и не факт, что в результате получится качественное соединение.
• Соединение проводов в распред коробке методом опрессовки можно считать самым надёжным неразъёмным соединением. Однако это достаточно трудоёмкая работа, требующая навыков, наличия специальных приспособлений и материалов — это пресс-клещи, медные или алюминиевые гильзы и термоусадочная трубка. Предварительно зачищенные жилы следует вставить с обеих концов гильзы до упора и обжать соединение. Непосредственно перед обжатием на один из коммутируемых проводов следует надеть термоусадочную трубку, а после опрессовки сдвинуть трубку на гильзу и нагреть её до температуры усадки.

Метод скрутки является самым простым вариантом соединения. Однако если говорить о том, надёжно ли такое соединение проводов в распределительной коробке, ПУЭ допускают подобный способ лишь как временный и запрещают скрутку без последующей полноценной доработки соединения.

Для тех, кто впервые сталкивается с такой задачей как соединение проводов в распределительной коробке, фото и видео, представленные в статье, помогут максимально наглядно представить, как проводится эта процедура всеми перечисленными выше способами.

Основные коммутируемые в коробке элементы проводки — это светильники и розетки, при этом схема соединения проводов в распределительной коробке для них будет различна. Для розетки потребуется простое соединение проводов по цветам. Всего будет три цвета: фаза (серый, коричневый или чёрный), ноль (синий или голубой), заземление (жёлтый с зелёной полосой). Существуют и провода без заземления, тогда кабель будет двухжильным, и вместо трёх цветов будет два. Для светильника с одноклавишным выключателем потребуется соединение в коробке только 2 проводов: ноль будет соединяться с проводом, идущим напрямую к светильнику, а фаза будет проходить к светильнику через выключатель. Для люстры с 2-клавишным выключателем разница будет лишь в том, что к люстре в данном случае от выключателя пойдут 2 провода, отвечающих за разные группы лампочек, а ноль останется общим.

Видео соединения проводов в распределительной коробке

В связи с повышениями эксплуатационных требований для электросетей различного назначения, были разработаны новые материалы и способы их монтажа.

В данной статье мы рассмотрим новые материалы для монтажа и разветвления электропроводов и специальных ниш, в которых соответствующие ответвления происходят.

Существует несколько типов соединения проводов:

• пайка;
• клеммные колодки;
• пружинные клеммы;
• клеммник.

Пайка. Скрученные контакты спаивают при помощи тугоплавкого припоя, предварительно обработав флюсом. Соединение медного провода данным способом считается наиболее надежным. Данный способ применяется для соединения многожильных проводов.

Клеммные колодки. Цельные жилы при соединении фиксируют колпачками, пайкой, винтовыми зажимами, сваркой, пружинными клеммами.

Пружинные клеммы. Удобны для быстрого монтажа. В корпусе клемы располагается пластина, которую сжимает пружина, тем самым фиксируя провод внутри. Кроме того, в отличии от винтовых зажимных соединений, самозажимные пружинные клеммы не расшатываются и не требуют обслуживания, а значит их можно применять при закрытом способе электромонтажа.

Клеменник. Корпус состоит из медной планки с отверстиями и винтовыми прижимами. Для применения с плетеными многожильными проводниками, проводники необходимо скрутить и облудить.

Соединения и разветвления проводов должны происходить в соединительных и ответвительных коробках, которые выполнены из несгораемых или трудносгараемых материалов (пластики), не имеющие свойства проводить электричество. Провода в коробках должны быть плотно соединены между собой и заизолированы.

Соединительные и ответвительные коробки монтируют закрытым или открытым способом. При монтаже закрытым способом сверлится перфоратором с коронкой отверстие в поверхности, куда закладывают коробку, выводят провода и фиксируют ее при помощи алебастра или на дюбеля, либо же если поверхность- гипсокартон, то на зажимы, которые находятся с самой коробкой в комплекте.

На рисунке изображена схема открытой проводки, в ней имеют место гофротрубы, в которых проложенны проводники и сами короба, которые крепяться гвоздями, спморезами или дюбелями, в зависимости от поверхности, на которую они монтируются.

Соединение и ответвления проводов без использования коробок грозит утечкой электрического тока по конструктивным элементам здания/сооружения (стенам, плитам перекрытия, колонам и т. д.). Потеря электрического тока происходит при большой длине провода, плохой изоляции, и, необоснованно большом количестве соединений проводников.

Потому, есть смысл оптимизации электрических сетей, то есть свести к минимуму количество соединений, следовательно, и количество соединительных коробок. В результате- экономия времени, материалов, уменьшение потерь электрического тока, помех, и, более надежная работа сетей.

Коробки монтажные и распределительные

Коробка распределительная Р1, клемма 4х2,5 мм2, 80х80х45мм   Применяются для разветвления проводов и кабелей, соединения кабельных линий в местах их соединений, ответвлений и т.д., а также для скрытия и дополнительной защиты мест коммутации. Наличие съемной крышки позволяет производи..

11.22 грн.

Коробка распределительная e.db.carb.3w.(КОР-73)   Коробки электроустановочные карболитовые распаячные трех рожковые предназначены для ответвления и присоединения проводов в электрических цепях переменного и постоянного тока, а также в цепях охранной, пожарной сигнализации и управлени..

26.86 грн.

Технические характеристики   Предназначена  для монтажа на сплошные стены из несгораемых материалов после монтажа здания и разводки медных проводов с применением контактных зажимов при открытой проводке и при использовании внутри помещений   Количество выходов ..

29.91 грн.

— огнестойкость 750 °C. -Уплотнительные кольца диаметром 4 — 8 мм, 8 — 12 мм, 12 — 16 мм, 16-20 мм, 25 мм. -Имеются колпачки для колец, защищающие крепежные винты. -Материал: PP (полипропилен).   ..

19.39 грн.

К-219 Коробка монтажная двухместная гипс. Предназначена для двухместной рамочно-узловой системы сборки импортных и отечественных выключателей и розеток в гипсокартонных перегородках.   Температура : 650C Степень защиты : IP 20 Габаритные размеры : 155х76х45,5 мм &nbsp..

17.25 грн.

Коробка распределительная Р1, клемма 4х2,5 мм2, 90х90х45мм IP 41   Применяются для разветвления проводов и кабелей, соединения кабельных линий в местах их соединений, ответвлений и т.д., а также для скрытия и дополнительной защиты мест коммутации. Наличие съемной крышки позволяет про..

12.08 грн.

Коробка распределительная e.db.carb.4w.(КОР-74)   Коробки электроустановочные карболитовые распаячные трех рожковые предназначены для ответвления и присоединения проводов в электрических цепях переменного и постоянного тока, а также в цепях охранной, пожарной сигнализации и управлени..

27.81 грн.

Тип стен для установки: пустотелые (гипсокартон) Тип установочной коробки: 65х45 Габаритные размеры, мм: 71х71х46   Наличие винтов в комплекте: да, 2шт. Материал: полипропилен Степень защиты: IP20 Огнестойкость: 850 °C ..

8.63 грн.

Количество вводов : 7 Максимальный диаметр трубы : 30 мм Материал : не поддерживающий горения полиамид Степень защиты : IP54   ..

81. 14 грн.

Основные характеристики: – Монтаж устройства : Поверхность – Монтаж : Защелкивающ. крышка – Кабельный ввод : Изолирующие шайбы – Количество вводов кабеля : 4x 20 мм – Материал PP (полипропилен) : корпус и крышка – Тип клемм : Без клемм – Размеры : 80х40 мм – Диамет..

28.25 грн.

Монтажная коробка e.db.pro.85.85.50   Описание Монтажная коробка e.db.pro.85.85.50 применяется в комбинации с гофрированными, гладкими или армированными трубами для построения силовых или слаботочных сетей. Крепление крышки : винтами. Крепление крышки : защелкиванием. ..

24.40 грн.

Коробка распределительная Р1, (клема 4х10), 120х120х65мм IP 41    Применяются для разветвления проводов и кабелей, соединения кабельных линий в местах их соединений, ответвлений и т.д., а также для скрытия и дополнительной защиты мест коммутации. Наличие съемной крышки позволяет..

41.40 грн.

Монтажная коробка e.db.pro.100.100.70   Описание Монтажная коробка e.db.pro.100.100.70 применяется в комбинации с гофрированными, гладкими или армированными трубами для построения силовых или слаботочных сетей. Крепление крышки : винтами. Крепление крышки : защелкиванием…

52.53 грн.

Материал: полипропилен. Цвет: желтый\белый. Размеры:21\21\17,5.   ..

2.63 грн.

Количество вводов : 10 Максимальный диаметр трубы : 40 мм Материал : не поддерживающий горения полиамид Степень защиты : IP55   ..

97.26 грн.

-Степень защиты IP55, огнестойкость 750 °C. -Уплотнительные кольца диаметром 4 — 8 мм, 8 — 12 мм, 12 — 16 мм, 16-20 мм, 25 мм. -Имеются колпачки для колец, защищающие крепежные винты. -Материал: PP (полипропилен). ..

38.04 грн.

Монтажная коробка e.db.pro.255.200.80   Описание Монтажная коробка e.db.pro.255.200.80 применяется в комбинации с гофрированными, гладкими или армированными трубами для построения силовых или слаботочных сетей. Крепление крышки : винтами. Крепление крышки : защелкиванием…

135.50 грн.

Тип : Коробка монтажная Монтаж : Встраиваемый Цвет : черный Диаметр, мм   : 70   ..

2.52 грн.

Описание Коробка установочная e.db.stand.101.d60 , блочная,  ПВХ предназначена для монтажа в полые стены или перегородки, для установки различных электроустановочных изделий: розеток, выключателей, диммеров. Коробки укомплектованы соединителями которые позволяют легко и без инструмен. .

1.99 грн.

-тип: установочная -монтаж: встроенный -степень защиты: IP20 -клеммы в комплекте: нет -Размер высота: 65 мм -Размер глубина: до 50 мм -Перфорированные отверстия – 10 — 16 -20 мм.. -Степень защиты IP30. -Материал: PP (полипропилен).   ..

6.48 грн.

Количество вводов : 12 Максимальный диаметр трубы : 40 мм Материал : не поддерживающий горения полиамид Степень защиты : IP55   ..

155.64 грн.

— Огнестойкость 750 °C. — Уплотнительные кольца диаметром 4 — 8 мм, 8 — 12 мм, 12 — 16 мм, 16-20 мм, 25 мм. — Имеются колпачки для колец, защищающие крепежные винты. — Материал: PP (полипропилен). ..

30.14 грн.

Монтажная коробка e.db.pro.150.150.70   Описание Монтажная коробка e.db.pro.150.150.70 применяется в комбинации с гофрированными, гладкими или армированными трубами для построения силовых или слаботочных сетей. Крепление крышки : винтами. Крепление крышки : защелкиванием…

70.38 грн.

Коробка разветвительная КОР-73   Коробки электроустановочные карболитовые распаячные трех рожковые предназначены для ответвления и присоединения проводов в электрических цепях переменного и постоянного тока, а также в цепях охранной, пожарной сигнализации и управления   . .

33.81 грн.

Монтажная коробка e.db.pro.150.110.70   Описание Монтажная коробка e.db.pro.150.110.70 применяется в комбинации с гофрированными, гладкими или армированными трубами для построения силовых или слаботочных сетей. Крепление крышки : винтами. Крепление крышки : заще..

65.21 грн.

Коробки монтажные

Коробки монтажные установочные и распределительные в широком ассортименте Вы всегда найдете в нашем магазине.

Коробки монтажные установочные под штукатурку (кирпич) или для пустотельных стен (гипсокартонных конструкций) предназначены для установки в них розеток и выключателей.

Изготавливаются из твердого самозатухающего термостойкого пластика.

Универсальные и просты в монтаже, установочные коробки обеспечат Вам быструю и долговечную установку электрофурнитуры.

Распределительные коробки или распаечные коробки с кабельными вводами используется для соединения и разветвления электрических проводов и кабелей на розетки, выключатели, осветительные приборы.

Как правило, они имеют степень герметичной защиты (IP44, IP54) от воздействия внешних факторов на соединения.

Распределительные коробки у нас Вы всегда сможете укомплектовать необходимыми для монтажа материалами, такими как клеммники для соединения и разветвления проводов, герметичными вводами (сальниками), которые обеспечат дополнительную защиту ввода проводов в коробки.

Распределительная коробка для электропроводки

Распределительная коробка

Распределительные коробки играют важную роль в схеме электроснабжения, они обеспечивают правильное распределение проводов и нагрузки от распределительного щита к точкам потребления. В местах соединения проводов устанавливаются распределительные коробки.

Основным назначением распределительных коробок являются:

1. Обеспечение пожаробезопасности соединения. При слабом соединении образуется сопротивление, которое приводит к нагреву. Распределительная коробка, в данном случае, исключает опасность возгорания.
2. Обеспечение свободного доступа к соединению. Позволяет без особых усилий и затрат найти и восстановить поврежденные участки.
3. Экономия кабеля. Значительно сокращается расход кабеля и работа по монтажу.

Соединение проводов в распределительной коробке

Основные проблемы с электропроводкой возникают из-за некачественного или неправильного соединения проводов. Поэтому, этап расключения распределительной коробки, является очень важным и ответственным. Существует несколько способов соединения проводов, каждый из них имеет свои плюсы и минусы. Мы рассмотрим самые основные по надежности и популярности, которые используют электрики «Академии ремонта» на наших объектах.

• Опрессовка проводов

 Очень надежный вид расключения распределительных коробок. Дынный вид соединения выполняется с помощью гильз разного диаметра соответствующих сечению соединения. Материал гильз должен соответствовать материалу кабеля, как правило, используются ГМЛ гильзы (гильза медная луженая). Лужение гильзы защищает ее от возможного окисления. Опрессовка выполняется специальными гидравлическими пресс-клещами. Для надежной изоляции и защиты соединения используются термоусадочные трубки.

• Сварка проводов

Сварка со скруткой так же является одним из самых надежных видов соединения. Выполняется сварочным аппаратом с графитовым стержнем. Как и в предыдущем варианте, соединение изолируется термоусадочной трубкой.

• Соединение с помощью клемников (Wago)

Самый популярный способ соединения проводов в распределительной коробке. Главным его преимуществом является простота монтажа. Можно легко изменить схему подключения без специализированного инструмента. В большинстве случаев, такого соединения вполне достаточно, но если сеть работает повышенными нагрузками, то лучше использовать один из предыдущих вариантов.

Пошаговое руководство по подключению кабеля Romex к металлической коробке

Неметаллический, или NM, кабель (обычно известный под торговой маркой Romex) должен быть прикреплен к электрическим коробкам в том месте, где кабель входит в коробку. Это требование кода является важной мерой безопасности, которая защищает электрические соединения внутри коробки в случае, если кабель будет вытянут. Это также предотвращает трение кабеля о край коробки и возможное повреждение оболочки. В большинстве пластиковых коробок есть встроенные пружинные язычки, которые фиксируют кабель, когда он вставляется в коробку.Когда дело доходит до металлических ящиков, вы можете использовать несколько различных методов зажима, но сначала вам нужно удалить заглушку в ящике.

Удаление выбивки

Нокауты — это маленькие металлические диски, закрывающие отверстия по бокам или сзади металлической распределительной коробки. Вы удаляете столько заглушек, сколько нужно для количества кабелей, которые войдут в коробку, а остальные оставляете на месте. В коробке не должно быть открытых выбивных отверстий, которые пусты, так как это ставит под угрозу защиту, обеспечиваемую корпусом коробки.

Посмотрите сбоку на коробке и найдите заглушку, в которую вы хотите вставить кабель. У некоторых нокаутов в центре есть прямая прорезь. Чтобы удалить этот тип заглушки, вставьте отвертку с прямым лезвием в прорезь и поворачивайте ее вперед и назад, пока заглушка не отделится от коробки. Другой тип заглушки не имеет прорези и должен быть пробит молотком и отверткой. Ударьте по нему сильно, и он согнется в сторону от отверстия (не волнуйтесь, коробку вы не повредите). Возьмите выбивной диск плоскогубцами и поверните его, пока он не освободится.

Теперь вы готовы использовать один из следующих типов зажимов для крепления кабеля NM к коробке.

Крепление кабеля внутренним зажимом

Некоторые металлические коробки поставляются с седловидными зажимами, уже установленными внутри коробки. Обычно есть два зажима, на каждый из которых можно удерживать по два кабеля. Если зажима нет рядом с используемой заглушкой, просто открутите зажим и переместите его в желаемое место. Рядом с каждой парой выбивных отверстий должно быть просверленное отверстие для зажимного винта.Вставьте кабель в заглушку и проденьте под зажим. Затяните винт зажима, чтобы закрепить кабель.

Использование кабельного зажима с контргайкой

Зажим с контргайкой — это классический металлический кабельный зажим с коротким цилиндром с резьбой и контргайкой на одном конце и седельным зажимом с двумя винтами на другом конце. Чтобы установить этот тип зажима, вставьте конец с резьбой в выбивное отверстие в коробке, затем навинтите контргайку на конец с резьбой изнутри коробки.Затяните гайку плоскогубцами. Вставьте кабель через седло зажима в коробку и затяните винты на седле, чтобы закрепить кабель.

Подсказка

Сориентируйте зажим так, чтобы винты с седлом были обращены к вам. Это позволяет легко затягивать винты при установке кабеля. Вы также можете сначала закрепить зажим на кабеле, а затем установить кабель и зажим в металлическую коробку.

Использование пластиковых вставных соединителей

Новинка в блоке — пластиковый вставной разъем.Для них существует несколько различных конструкций, но в основном все они представляют собой пластиковые втулки, которые вставляются в выбивное отверстие в металлической коробке. Кабель вставляется в разъем и фиксируется пружинным язычком или другим приспособлением. Одна версия включает в себя небольшую часть ворот, которую вы вставляете в прорезь (аналогично действию гильотины), а затем зажимаете ворота плоскогубцами, чтобы закрепить кабель.

Советы по закреплению кабеля

Вот несколько стандартных приемов, которым нужно следовать, чтобы монтаж проводки выглядел как работа профессионала:

• Около 1/2 дюйма внешней оболочки кабеля должно выходить в коробку за кабельный зажим.Это гарантирует, что кабель будет надежно удерживаться и что зажим не сжимает и не повреждает изоляцию вокруг отдельных жил провода. Прямой контакт кабельного зажима с самими проводами, а не с внешней оболочкой кабеля является нарушением правил.
• Для подключения к коробке должно быть не менее 6 дюймов свободного провода; От 8 до 10 дюймов даже лучше. Этот лишний провод обеспечивает слабину, необходимую для подключения различных проводов к устройствам, а также обеспечивает достаточный запас провода на тот случай, если в будущем потребуется обрезать провода.
• Никогда не пропускайте два кабеля в коробку через одно и то же выбивное отверстие. Для каждого кабеля требуется собственное отверстие и зажим.
• Будьте осторожны, не затягивайте кабельные зажимы так сильно, чтобы они не раздавили оболочку кабеля или не повредили изоляцию отдельных жил. Зажимы должны быть достаточно тугими, чтобы кабели нельзя было вытащить рукой.

Как выбрать электрическую коробку

Шагов:

1. Хит разбивает электрические коробки на несколько категорий и объясняет их различия.

2. Хит начинает с объяснения того, что новые рабочие боксы используются всякий раз, когда стены открываются для работы. Это может быть новое строительство, но также и ремонт. Они поставляются с боковыми скобами, чтобы прибить непосредственно к шпильке сбоку.

3. Старые рабочие боксы используются всякий раз, когда стены закрываются и требуются небольшие дополнения к проводке.
а. У большинства из них есть выступы, которые выскакивают при вдавливании в стену, чтобы удерживать гипсокартон или штукатурку сзади.
г. Они также делают некоторые старые рабочие коробки, которые поставляются с угловыми скобами внутри коробки, которые позволят вам вкрутить коробку в стойку, не открывая стену.

4. Пластиковые коробки являются наиболее распространенными и должны использоваться с неметаллической кабельной разводкой.

5. Металлические коробки используются, когда проводка обшивается металлической оболочкой.

6. Одноканальные ящики предназначены для размещения одного электрического устройства, например выключателя или розетки.

7. Ящики с двумя секциями предназначены для размещения двух электрических устройств.

8. Коробки электрические круглые используются для светильников на стене, как бра.

9. Электрические коробки с вентилятором предназначены для размещения потолочных светильников с большим весом. Они действительно продают другие типы коробок для потолочных светильников, но Хит рекомендует всегда устанавливать металлические коробки с вентилятором, чтобы в этом месте всегда можно было безопасно установить потолочный светильник любого типа.

Ресурсы:

Хит описал лучший тип электрического блока для различных целей.В целом он рекомендует пластиковые коробки для выключателей и розеток и металлические коробки для осветительных приборов. Металлические коробки необходимы, когда существующая электропроводка в доме представляет собой кабель с металлической оболочкой и должна быть соединена с заземляющим проводом.

Все коробки, которые продемонстрировал Хит, доступны в домашних центрах и домах электроснабжения.

Специальную помощь в этом проекте оказали Eaton и Eastman Electric.

Электрический — Тип провода к внешней коробке через стену

Редактировать:

У вас проблема.У вас уже есть канал … ну, что-то — проходит через заднюю часть коробки.

Это не Ромекс. Или, если это Romex, он просто проходит через пустую дыру.

У вас не должно быть Romex в этой коробке по причинам, которые должны быть очевидны, если вы посмотрите на внутреннюю часть этой коробки.

Вы все равно не смогли бы этого сделать, так как этот тип коробки имеет резьбу снаружи, что вынуждает вас устанавливать кабельные зажимы задом наперед, и тогда они становятся недоступными.

Обычный подход состоит в том, чтобы установить еще одну коробку прямо за ней на внутренней стене и соединить коробки вплотную с помощью короткого отрезка трубопровода или ниппеля (ультракороткого отрезка со встроенной резьбой или фитингами). Затем вы пропускаете THWN-2 через короткую секцию и выполняете соединение Romex внутри.

Поскольку у этого типа коробки есть резьба снаружи, вы можете нарезать на нее короткий отрезок трубы (ниппель), а затем прикрепить ее к внутренней коробке любым способом (например.грамм. гайки кабелепровода). В этом случае не рассчитывайте, что кабелепровод можно использовать в качестве заземления, подключите заземление между винтами заземления этих двух коробок. (в каждой коробке есть резьбовое отверстие № 10-32 для винта заземления).

Оригинал:

Правильный тип провода для кабелепровода — THWN-2.

Три провода THWN-2 уложены рядом. Обратите внимание на надпись на проводе .

Обратите внимание, что здесь нет кабельной оболочки, как у Romex, потому что провод — это не кабель.Этим проводам не нужна оболочка кабеля, потому что их защищает кабелепровод. Таким образом, вы можете вставить именно те провода, которые вам нужны, и именно те цвета, которые вам нужны, потому что вы не придерживаетесь стандартных цветов в кабелепроводе. Земля должна быть зеленой, нейтральная — серой или белой, а горячая — любого другого цвета. Я часто использую оранжевый, синий, фиолетовый, коричневый и желтый, чтобы отличить одну схему от другой. (у вас может быть до 4 цепей на кабелепровод, и все они могут иметь одно заземление).

Вы можете использовать одножильный или многожильный THWN-2. Все они намного легче протянуть через кабелепровод, чем кабель, особенно многожильный , однако многожильный сложнее прикрепить к розеткам и переключателям.

Использование кабелей в кабелепроводе является незаконным, только в том смысле, что для этого требуется кабелепровода на большего размера, чем вы думаете. Для кабеля овальной формы (например, Romex или UF) требуется такое же пространство для кабелепровода, что и для круглого провода с таким же максимальным размером ! Один кабель не так уж и плох, но для двух и более кабелей требуется огромная труба.(в то время как в THWN-2 кабелепровод 1/2 дюйма может обрабатывать 4 цепи!) Также из-за сложности протяжки у вас есть серьезный риск повредить кабель, особенно если у вас нет опыта в этом виде работы. Итак Если вы соблюдаете правила заполнения, будете осторожны и терпеливы, вы сможете это сделать … но зачем беспокоиться?

Что я должен использовать: пластмассовую или металлическую электрическую коробку?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода — это лишь некоторые из предметов, размещенных в электрических коробках.в отличие электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика. В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, наиболее часто используемые в домах:

• 4-дюймовые круглые коробки для потолочных светильников, бра, дымовые извещатели и детекторы угарного газа.
• Коробки одноблочные для основных розеток и выключателей.
• Ящики с двумя секциями для двух выключателей света или дуплексной розетки торговые точки.

Электрические коробки — это намного больше, чем контейнеры для электромонтажа; Они также защитите провода и кабели от повреждений, ослабления или разорваны, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров.Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

• Неметаллические (NM) кабели, ведущие внутрь или из коробка. Электропроводка в металлической оболочке основана на соединении с металлом. электрическая коробка для заземления и не должна использоваться в пластике. коробки.
• Вы сами делаете работу. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке укажите толщину полудюймового гипсокартона, что поможет избежать прибивание фасада коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ. сверхпрочные, огнестойкие и не плавятся. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими руки, поэтому обязательно надевайте перчатки при работе с ними.

Следует использовать металлические ящики:

• При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода коробки.
• Для наружного применения внутри помещений, например, в незавершенной подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, гаража или здание, погодостойкий бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попадала и не замыкала связь.Когда розетка используется и есть опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных электрики, свяжитесь с David Gray Electrical Услуги онлайн или позвонив нам по телефону (904) 724-7211.

Как соединить провода (Краткое описание проекта)

Фото: istockphoto.com

Если в ваш список дел по дому входит амбициозный электрический проект своими руками — будь то установка осветительной арматуры, замена переключателя или расширение электрического провода, чтобы добавить еще одну розетку в гараже — вам нужно знать основные навыки сращивания проводов.Если вы научитесь правильно сращивать провода, это не только гарантирует, что ваш ремонт и модернизация электрооборудования будут работать должным образом, но, что не менее важно, сохранят безопасность вас и вашего имущества.

Инструменты и материалы

Step 1

В следующих инструкциях предполагается, что вы соединяете вместе две проволоки Romex одного типа. (В этом примере мы подключаем NMC 12/2 с землей к тому же типу и размеру провода.) Romex — это торговая марка провода, которую предпочитают многие электрики, которая обычно используется в жилых помещениях.Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода — другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод. NMC — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

• Провод калибра 12 / 3—12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительных приборов.
• Провод калибра 10 / 2—10 с два внутренних изолированных провода и заземление, обычно используемые для водонагревателей
• Провод калибра 10 / 3–10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
• Провод калибра 6 / 3–6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок.

Следует отметить, что, хотя можно сращивать различные типы проводов Romex, например, от 12/2 до 12/3, вы никогда не должны сращивать вместе провода другой калибр.Калибр провода определяется предполагаемой силой тока. Например, провод 12-го калибра выдерживает примерно 20 ампер, а провод 10-го калибра — 30 ампер. Перегрузка провода силой тока, превышающей предполагаемую, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед началом любых работ выключите автоматический выключатель, подающий электричество к проводу, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра — устройства, измеряющего электрический ток в проводах — вы можете купить его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, выключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом вашего проекта:

• Найдите партнера. Никогда не работайте только с электропроводкой. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
• Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
• Убедитесь, что пространство сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Step 3

Используйте плоскогубцы электрика или линейного мастера, чтобы удалить две заглушки на новой распределительной коробке, которая будет содержать и защищать сращенные провода и содержать любые искры, которые могут вызвать возгорание, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки различных размеров для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите соединитель, который подходит к выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите соединитель на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом — многие типы прикрепляют непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне в пределах досягаемости существующего провода.

Шаг 6

Пропустите конец каждого провода 12/2 Romex — существующий провод и провод, который вы сращиваете с ним — через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для удержания его на месте, с помощью отвертки соответствующего типа.

Шаг 7

Проденьте винт заземления через резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку — безопасно возвращает избыточный электрический ток на землю — в случае короткого замыкания.

Step 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную обертку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Step 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свисающего за винт.Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение с помощью накручивающегося колпачка / гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

Шаг 10

С помощью пары инструментов для зачистки проводов удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов — удобный инструмент для этой задачи, поскольку они предназначены для зачистки проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые кромки и заданные режущие кромки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Шаг 11

С помощью электротехнических клещей скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод — к белому, а черный — к черному.Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочным колпачком / гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как соединить собственные электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению в доме. Однако, если вы опасаетесь работать с электричеством или не имеете базовых знаний по электричеству, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам минимум 50 долларов в час, это небольшая цена, которую нужно заплатить, чтобы защитить вашу семью и вашу собственность от серьезных последствий некачественно выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Распределительная коробка из низкоуглеродистой стали, тип 12 (серия 1414 PH)

Ресурсы для продукта

Ссылки

Поделиться этим продуктом

Приложение

• Предназначен для использования в качестве приборных корпусов, корпусов электрических, гидравлических или пневматических устройств управления, электрических распределительных коробок или корпусов клеммной проводки.
• Обеспечивает степень защиты от падающей грязи, пыли, масла и воды.

Стандарты

• UL 508A Тип 12, 13
• CSA тип 12, 13
• Соответствует

Строительство

• Корпус из стали 16 или 14. Крышки изготовлены из стали 14-го калибра.
• Гладкие сварные швы без вырезов и отверстий.
• Приварные кронштейны предназначены для крепления корпуса.
• Непрерывно откидывающаяся крышка крепится зажимами из нержавеющей стали и винтами из гальванической стали.
• Прокладка бесшовная заливная.
• Модели размером более 4 x 4 дюйма включают съемную внутреннюю панель калибра 14.
• Внутренние резьбовые приварные шпильки предназначены для крепления внутренних панелей.
• На двери имеется контактная шпилька, а в корпусе — шпилька заземления.

Отделка

• Крышка и корпус фосфатированы и покрыты серой порошковой краской ANSI 61, которую можно перекрашивать.
• Съемная внутренняя панель покрыта белой порошковой краской.

Принадлежности

Детали детали

Нажмите Деталь № ниже, чтобы получить подробную информацию (например, чертежи продукта, инструкции по сборке, вес груза)

Нужна помощь? Свяжитесь с нами.

Данные могут быть изменены без предварительного уведомления.

Статья 370 — Коробки, корпуса трубопроводов и фитинги Общий монтаж, разделы с 370-17 по 370-19

370-1 Область применения Статья 370 касается установки и использования всех коробок (и корпусов кабелепроводов), выполняющих функции розеток, соединительных или вытяжных коробок, в зависимости от их применения. Она также закрывает люки, в том числе другие электрические ограждения, предназначенные для входа персонала. [370-1] В этой статье рассматриваются требования к установке фитингов, используемых для соединения дорожек качения, а также для соединения дорожек качения и кабелей с коробками и корпусами кабелепроводов.Соединители, муфты и ступицы кабелепровода являются примерами обсуждаемых фитингов. Статья 370 подразделяется на пять отдельных частей: «A. Объем и Общие; Б. Установка; C. Строительные спецификации; D. Люки и другие электрические ограждения, предназначенные для входа персонала »; и «E. Тяговые и распределительные коробки для систем с номинальным напряжением более 600 В ». За последние три месяца «В фокусе» освещались первые несколько разделов статьи 370 с упором на расчеты заполнения ящиков, указанные в части B, раздел 370-16.Конечно, требования к расчету заполнения коробки представляют собой только часть Части B, Установка. Это и будущие выпуски объяснят и проиллюстрируют другие требования Части B. В частности, в «В фокусе» этого месяца обсуждаются разделы с 370-17 по 370-19. 370-17 Проводники, входящие в коробки, тела кабелепровода или фитинги Раздел 370-17 гласит, что проводники, входящие в коробки, корпуса трубопроводов или арматуру, должны быть защищены от истирания. Соблюдение этого требования предотвращает истирание, царапание или врезание острых кромок в изоляцию проводника.Без надлежащей защиты с помощью арматуры или других средств проводники, входящие в выбивные отверстия металлических коробок (или корпусов), могут быть повреждены. Срезанная или порезанная изоляция проводов создает угрозу безопасности из-за обнажения проводов под напряжением. Раздел 370-17 (а) предусматривает, что отверстия, через которые проходят проводники, должны быть надлежащим образом закрыты. Соблюдение этого правила обычно достигается путем простого затягивания фитинга, которым проводник крепится к коробке. Неправильный выбор или использование фитинга может являться нарушением этого требования.Например, установка кабеля 14-2 с неметаллической оболочкой с заземлением в фитинг, указанный для кабелей с неметаллической оболочкой № 8–4, нарушает несколько требований. Раздел 110-3 (b) гласит, что перечисленное или промаркированное оборудование должно устанавливаться и использоваться в соответствии с любыми инструкциями, включенными в перечень или маркировку. В этом разделе указано, что отверстия должны быть надлежащим образом закрыты, а кабель должен быть прикреплен к коробке. Первое предложение 370-17 (b) относится к открытой проводке, а также к скрытой проводке с ручкой и трубкой.В то время как требования к открытой проводке на изоляторах содержатся в статье 320, правила скрытой проводки с ручкой и трубкой содержатся в статье 324. Проводники в этих системах проводки должны входить в металлические коробки или корпуса кабелепровода либо через изолированные вводы, либо, в сухих местах, через гибкие трубки. Где бы ни использовались трубки, они должны быть надежно прикреплены к коробке, доходя до последней изолирующей опоры. Следующее предложение Раздела 370-17 (b) относится ко всем кабельным каналам и кабелям, установленным с использованием металлических коробов или корпусов кабелепроводов.Дорожку качения или кабель необходимо прикрепить к коробке или корпусу кабелепровода. Опять же, использование подходящего соединителя или фитинга и проверка затяжки контргайки и винтов обеспечит соответствие приведенным требованиям. 370-17 (c) Неметаллические ящики Неметаллические коробки должны подходить для проводника с наименьшей температурой, входящего в коробку. Обязательно применяйте все инструкции, приведенные в списке или на этикетке для применимого оборудования. Как указывалось ранее, перечисленное или промаркированное оборудование должно устанавливаться и использоваться в соответствии с любыми инструкциями, включенными в перечень или маркировку.[110-3 (b)] Как и в предыдущем разделе, делается ссылка на разомкнутую проводку на изоляторах и проводку с ручкой и трубкой. В этих системах проводники должны входить в коробку через отдельные отверстия. Электрики, работающие в старых домах или зданиях с трубчатой ​​проводкой, должны понимать это требование, поскольку нарушения существуют слишком часто. Например, открытые проводники часто разрезаются и сращиваются без использования розеток или распределительных коробок. Если другой метод подключения накладывается на открытую проводку или скрытую проводку с ручкой и трубкой, установка должна соответствовать всем применимым статьям.Представьте себе ситуацию, когда повреждена оголенная проводка в подвале жилого дома на одну семью. Электрик заменяет большую часть открытой проводки кабелем с неметаллической оболочкой, соединяя старую проводку с новой внутри неметаллических коробок. Электрик должен убедиться, что каждый отдельный провод с ручкой и трубкой входит в коробку через отдельное (индивидуальное) отверстие. Если гибкие трубки используются для изоляции проводов типа «ручка и трубка», трубка должна выходить от последней изолирующей опоры как минимум на 1/4 дюйма внутри коробки.Кроме того, в Разделе 370-17 (c) изложены требования к кабелям с неметаллической оболочкой. Для установки кабеля с неметаллической оболочкой требуется, чтобы кабельная сборка (включая оболочку) входила в коробку не менее чем на 1/4 дюйма через выбивное отверстие для кабеля. Это требование относится только к неметаллическим ящикам; установка оболочки кабеля на 1/4 дюйма в металлические коробки разрешена, но не обязательна. Все разрешенные способы подключения должны быть закреплены в неметаллических коробках, если не соблюдается исключение Раздела 370-17 (c).Если выполняются три условия, кабель с неметаллической оболочкой и / или подземный фидер и кабель ответвления могут войти в неметаллическую коробку, не будучи прикрепленной к ней. Эти условия включают в себя: 1) коробка должна быть одинарной коробкой размером не более 21/4 на 4 дюйма, 2) кабель должен быть закреплен в пределах 8 дюймов от коробки, измеренной по оболочке, и 3) оболочка должна проходить через отверстие для кабеля не менее 1/4 дюйма. Конечно, третье условие требуется вне зависимости от исключения.Обратите внимание, что это исключение применяется только к неметаллическим коробкам с одной секцией. Раздел 336-18 гласит, что кабель с неметаллической оболочкой должен быть закреплен в пределах 12 дюймов от каждой коробки. Но если кабель не прикреплен к коробке, он должен быть закреплен на расстоянии не более 8 дюймов от коробки. Это исключение также позволяет нескольким кабелям входить в одно отверстие для кабеля.
