Размеры коробок для наружной проводки
Размеры коробок для наружной проводки | Справочники 220RU05.06.2014
Распределительные (разветвительные, «распаячные», англ. distribution box) коробки — неотъемлемая часть электросети. В нашем каталоге представлены лучшие изделия российских и зарубежных производителей. Всегда на складе коробки (обычные и безгалогеновые) отечественного завода Экопласт (Ecoplast) и испанские halogen free Famatel, имеющие наиболее широкий ряд типоразмеров. Здесь собраны характеристики и чертежи коробок для наружного монтажа. Таблица 1 — коробки с сальниками, далее чертежи этих коробок, затем Таблица 2 — герметичные коробки без отверстий и их чертежи, в конце страницы — ссылки на детали и комплектующие.
Коробки типов JBR и JBS Ecoplast предназначены для установки на стены, потолки или лотки. Коробки имеют специальные сальники для подключения труб для электропроводки («гофры», армированных или гладких труб).
Табл.1 Распределительные коробки JBR и JBS (с сальниками)
| Артикул | Безгалоген. | Типоразмер | Размер, мм | Выходы | Степень защиты |
| 44070 | — | Ecoplast JBR060 | Ø60 х 40 | 4 по 20 мм | IP 44 |
| 44004 | 44004HF | Ecoplast JBR065 | Ø65 х 35 | 4 по 20 мм | IP 44 |
| 44071 | — | Ecoplast JBR070 | Ø70 х 40 | 4 по 20 мм | IP 44 |
| 44005 | 44005HF | Ecoplast JBR080 | Ø80 х 40 | 4 по 20 мм | IP 44 |
| 44072 | — | Ecoplast JBS065 | 65 х 65 х 40 | 7 по 20 мм | IP 44 |
| 44056 | 44056HF | Ecoplast JBS070 | 70 х 70 х 40 | 6 по 20 мм | IP 44 |
| 44006 | 44006HF | Ecoplast JBS080 | 85 х 85 х 40 | 6 по 20 мм | IP 44 |
| 44007 | 44007HF | Ecoplast JBS100 | 100 х 100 х 55 | 6 по 25 мм | IP 55 |
| 44008 | — | Ecoplast JBS120 | 120 х 80 х 50 | 6 по 25 мм | IP 55 |
| 44009HF | Ecoplast JBS150 | 150 х 110 х 70 | 10 по 25 мм | IP 55 | |
| 44010 | — | Ecoplast JBS190 | 190 х 140 х 70 | 10 по 32 мм | IP 55 |
| 44017 | — | Ecoplast JBS190 | 200 х 155 х 80 | 10 по 32 мм | IP 55 |
| 44018 | — | Ecoplast JBS200 | 200 х 200 х 80 | 12 по 32 мм | IP 55 |
| 44030 | — | Ecoplast JBS300 | 300 х 250 х 120 | 12 по 32 мм | IP 65 |
| — | 44011 | Famatel 3011 | 100 х 100 х 55 | 7 | IP 55 |
| — | Famatel 3012 | 153 х 110 х 63 | 8 | IP 55 | |
| — | 44013 | Famatel 3013 | 160 х 135 х 83 | 8 | IP 55 |
| — | 44014 | Famatel 3014 | 220 х 170 х 85 | 10 | IP 55 |
Рис.
1 Распаячная коробка арт.44004
Рис.2 Распаячная коробка арт.44005
Рис.3 Распаячная коробка арт.44006
Рис.4 Распаячная коробка арт.44007
Рис.5 Распаячная коробка арт.44008
Рис.6 Распаячная коробка арт.44009
Рис.7 Распаячная коробка арт.44010
Рис.8 Распаячная коробка арт.44017
Рис.9 Распаячная коробка арт.44018
Рис.10 Распаячная коробка арт.44030
Рис.11 Распаячная коробка арт.44056
Коробки распределительные серии BJB Ecoplast (Таблица 2) не имеют сальников и заранее подготовленных отверстий (предполагается, что отверстия для выводов делаются при монтаже) обеспечивают уровень защиты IP56. Часто используются для размещения элементов автоматики, нестандартной аппаратуры и т.п. Здесь необходимо обеспечивать защищённость соединения при монтаже, используя отдельно приобретаемые сальники и коннекторы или другие методы обеспечения защиты от влажности и пыли (например, используя специальные герметики, компаунды и т.
Хотя сквозных отверстий в коробках нет, на стенках изнутри имеется подготовка под стандартные сальники или зажимы — их число указано в столбце «Кол-во выходов»:
Табл.2 Распределительные коробки BJB и LJB (без отверстий)
| Артикул | Безгалоген. | Типоразмер Ecoplast | Размер, мм | Выходы | Степень защиты |
| 44057 | — | BJB100 | 100 х 100 х 55 | 6 | IP56 |
| 44058 | — | BJB120 | 120 х 80 х 50 | 6 | IP56 |
| 44059 | — | BJB150 | 150 х 110 х 70 | 10 | IP56 |
| 44060 | BJB190 | 190 х 140 х 70 | 10 | IP56 | |
| 44061 | 44061HF | BJB150 | 150 х 110 х 110 | 6 | IP56 |
| 44055 | — | JLB90 | 90 х 42 х 40 | 10 | IP56 |
Рис.
12 Распаячная коробка арт.44057
Рис.13 Распаячная коробка арт.44058
Рис.14 Распаячная коробка арт.44059
Рис.15 Распаячная коробка арт.44060
———————
Для соединений коробок с кабелем и трубами используются сальники, муфты «труба-коробка» и кабельные зажимы:
Рис.16 Сальники
Рис.17 Муфта
Рис.18 Кабельный зажим
Рис.19 Гибкий поворот «коробка-труба»
Новости
- Новинка в линейке аксессуаров для напольных люков LUK: металлические коробки с крышкой (монтажное основание) под заливку в бетон.
- Обновление серии LK80: рамки CLASSIC в цвете бронза в наличии на нашем сайте.
- Наш интернет-магазин временно не принимает заказы на продукцию Legrand, Schneider Electric, Gira, ABB.
- Монтаж кабельных трасс теперь в 5 раз быстрее с оцинкованными скобами для монтажного пистолета «Экопласт».
- Держатель-клипса для монтажного пистолета
Смотреть все новости
Производители
- Завод «Экопласт». Надежный российский производитель качественной электротехнической продукции.
- 116 лет заводу «GIRA». История феноменального успеха. Немецкий дизайн и качество. Мировой лидер в области производства электроустановочного оборудования.
- Ретро-керамика от российского производителя «ЦИОН»: ручная работа, эксклюзивный дизайн.
- Schneider Electric. 40 лет образцового качества и надежности на рынке электротехнической продукции России.
- Производитель электроустановочных изделий ABB. История развития бренда.
Список производителей
Справочники
- Промышленные разъемы: розетки и вилки «ЭКОПЛАСТ» в каталоге интернет-магазина 220.ru.
- Телекоммуникационное оборудование. Коммутационные модули «Экопласт».
- Хомуты кабельные (стяжки) нейлоновые ЭКОПЛАСТ®. Описание. Ассортимент. Технические характеристики. Предел прочности.
- Основание для хомутов кабельных на самоклеящейся основе. Основание для хомутов кабельных с монтажным отверстием под саморез или шуруп.
- Хомуты стальные для группировки кабелей и проводов в пучки или крепления к поверхностям.
Описание. Ассортимент. Технические характеристики. Предел прочности.Смотреть все справочники
Статьи и обзоры
- Актуальные аналоги электрооборудования ушедших брендов: электротехническая продукция завода «ЭКОПЛАСТ».
- Материалы для электромонтажных работ. Электротехническая продукция. Почему все заказывают в интернет-магазине 220.ru?
- Электрооборудование для офисов. Организация рабочих мест.
- Чем заняться этой осенью? Список идей на осень для наших покупателей 220.ru
- Розетки и выключатели для открытой проводки LK STANDARD. Серия электроустановочных изделий для загородных домов и дач, квартир и офисов.
Смотреть все статьи
Распределительная коробка для электропроводки размеры – распредкоробки электрические
Содержание
- Распределительные коробки. Виды и особенности установки
- Классификация
- распределительные коробки классифицируют по методу установки:
- Классификация по виду защиты, особенностям и назначению:
- Конструктивные особенности
- Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:
- Свойства и размеры
- Чаще всего к распределительным коробкам предъявляются следующие требования:
- Пластмассовые распределительные коробки
- Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:
- Металлические распределительные коробки
- Установка распредкоробки
- Порядок установки коробок для соединений проводов
- Особенности соединения проводов
- Виды распределительных коробок
- Монтаж
- Принципы соединения
Виды и особенности установкиРаспределительные коробки.
Виды и особенности установкиВ правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.
Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.
Классификация
распределительные коробки классифицируют по методу установки:
- Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.
- Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.
Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.
Классификация по виду защиты, особенностям и назначению:
- Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
- Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
- Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
- Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.
Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.Конструктивные особенности
Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.
Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.
Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:
- Наружными установочными отверстиями.
- Внутренними крепежными отверстиями.
- Фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.
Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.
Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.
Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.
Свойства и размеры
Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.
Чаще всего к распределительным коробкам предъявляются следующие требования:
- Материал изготовления.
- Габаритные размеры, и размеры внутренней части.

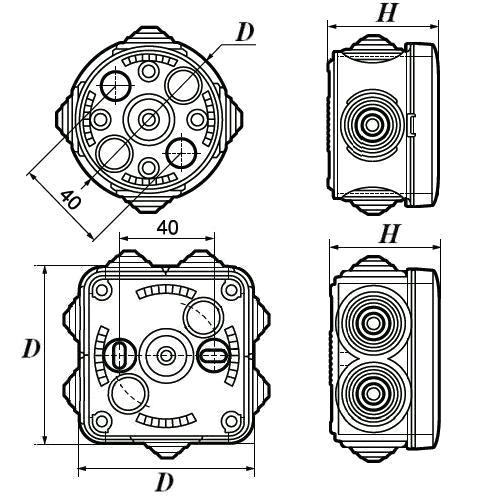

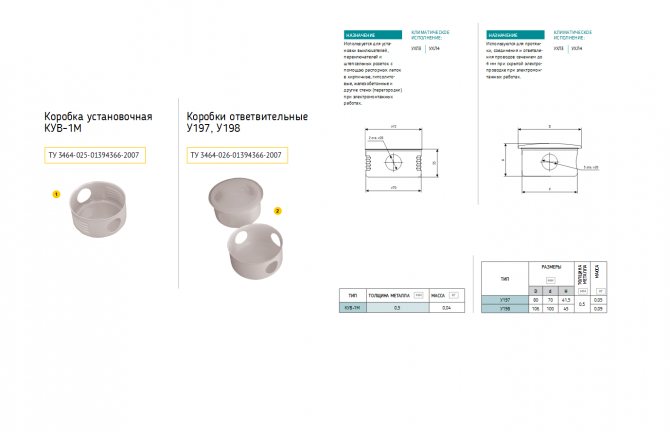

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:
- Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
- 70 мм, глубиной – 50 мм.
- 80 мм, глубиной – 50 мм.
Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.
Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.
Пластмассовые распределительные коробки
Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:
- Не проводит электрический ток.
- Невысокая стоимость.
- Простота технологического решения изготовления разных форм и размеров.
- Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
- Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).
Металлические распределительные коробки
При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.
В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.
Установка распредкоробки
Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.
Порядок установки коробок для соединений проводов
- В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
- Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
- Внутри корпуса коробки производится маркировка проводов.
- В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
- Производится скрутка проводов.
- Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
- Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
- Закрывается крышка на корпусе.
- Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.
Особенности соединения проводов
Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования. Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:
- Концы провода очищают от изоляции на 2 см.
- Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
- Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
- С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
- В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
- После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.
Виды распределительных коробок
Распределительные коробки по типу крепления делятся на:
- накладные, которые устанавливаются снаружи на стену;
- внутренние, устанавливаются в подготовленное углубление стены.
Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.
Распредкоробки изготавливаются из следующих материалов:
- Пластик.
- Металл.
Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.
Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:
- завинчивающаяся крышка;
- водоизоляционные прокладки.
Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.
Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.
Распределительные коробки различаются по геометрической форме и бывают:
- круглые;
- квадратные;
- прямоугольные.
В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.
Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

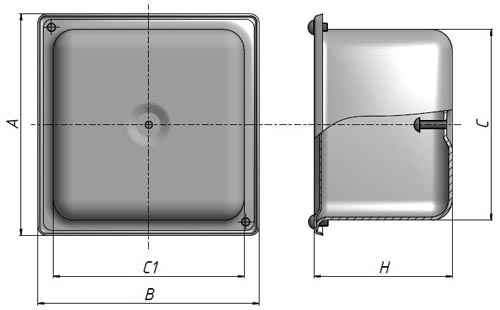

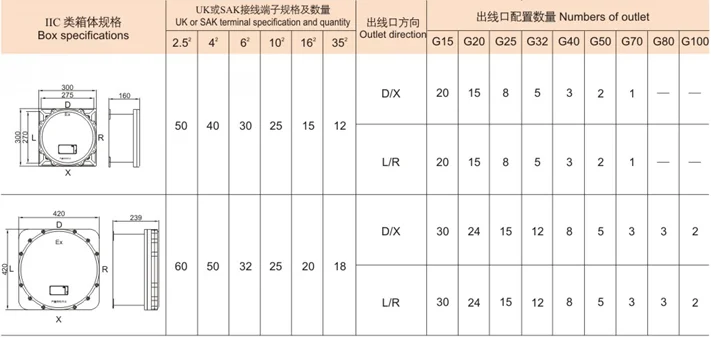

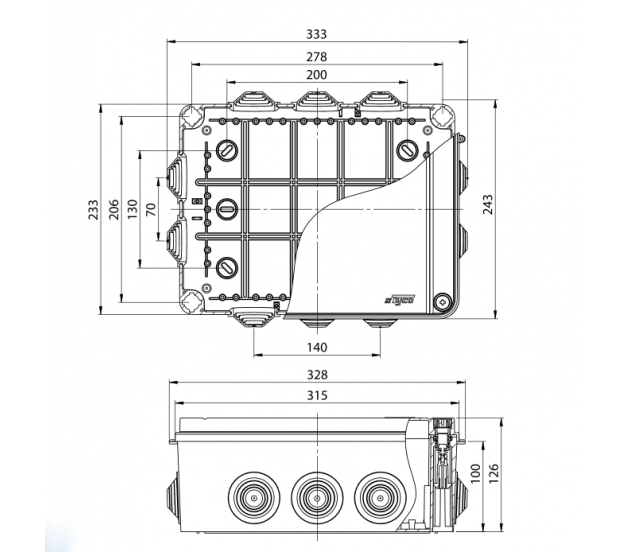

Размеры распределительных коробок зависят от количества проводов и их сечения.
Монтаж
При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.
После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.
После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.
Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.
Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.
Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.
После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков.

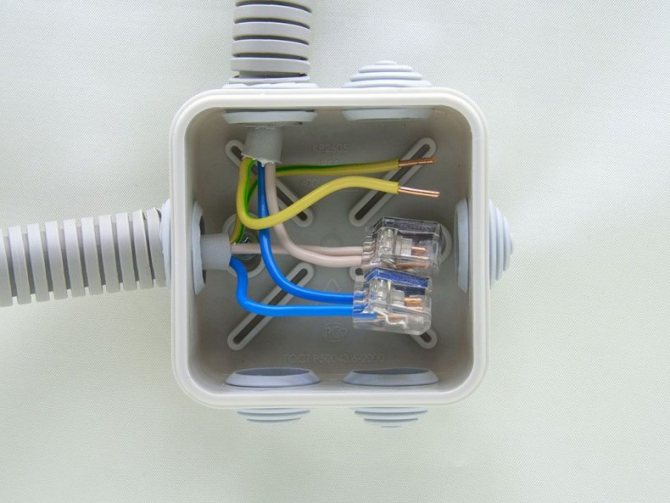

Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.
Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.
В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).
Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.
Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники.
В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.
Принципы соединения
Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.
Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.
В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов.
Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.
Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.
После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.
Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.
Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.
Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.
This entry was posted in Ремонт. Bookmark the <a href=»https://kabel-house.ru/remont/raspredelitelnaya-korobka-dlya-elektroprovodki-razmery/» title=»Permalink to Распределительная коробка для электропроводки размеры» rel=»bookmark»>permalink</a>.
Распределительная коробка для электропроводки
Распайка проводов в распределительной коробке
Перед монтажом электропроводки отмечают место установки всех выключателей и розеток. Разметка нужна для установки распаячной коробки в удобных местах и сэкономить длину электропроводки.
Электропроводку лучше прокладывать разноцветным кабелем с одножильными медными проводами, которые имеют более высокую надежность, чем многожильные. Цветовая маркировка проводов кабеля для электромонтажа однофазных сетей имеет такой вид;
— белый цвет имеет фазный провод L;
— нулевой провод N имеет синий цвет, и провод защитного заземления PE окрашивается в желтый — зеленый цвет.
Использование цветов сильно упрощает монтаж электропроводки.
Назначение разветвительных коробов
Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:
- повышение уровня пожарной безопасности;
- эстетичность.
Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки.
Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.
Основная функция распределительной коробки
При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.
Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.
Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.
Почему называется по-разному
Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.
Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».
Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием
Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм
Можно ли обойтись без монтажных распределительных коробок
Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.
Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.
Как соединить провода в распределительной коробке?
Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:
- Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
- Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
- Сечения и количества жил.
- Нагрузки в электроцепи.
Скрутка проводов в распределительной коробке
Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:
- Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
- Все проводки выравниваются по срезанному краю изоляции.
- Соединяемые жилы загибаются на 1 см под углом в 90°.
- Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
- Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.
Пайка проводов в распределительной коробке
Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:
- Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
- Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
- Скрутка должна иметь не менее двух оборотов.
- Пайка проводится равномерно, без наплывов и пропусков.
- Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.
Сварка проводов в распределительной коробке
Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:
- Провода очистить от изоляционного слоя примерно на 10 см.
- Сформировать скрутку.
- Подсоединить электрод с помощью плоскогубцев.
- Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
- После остывания проводов проверить качество сварки.
- Изолировать скрутку и уложить ее в распределительную коробку.
Опрессовка проводов в распределительной коробке
Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт.
Процесс опрессовки происходит так:
- Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
- Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
- Выступающие из коробки концы проводов обрезаются по кромку гильзы.
- Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
- Провода укладываются в коробку.
Соединение проводов в распределительной коробке клеммами
При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:
- Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
- С проводов снимаем изоляционный слой и зачищаем места проведения тока.
- Вставляем жилы внутрь каждой ячейки.
- Зажимаем клеммы при помощи специальных винтов.
- Распределительная коробка с проводами готова.
Распределительная или разветвительная?
Разветвительная (ответвительная) коробка изготавливается из огнестойкого пластика. Коробки такого типа используют не только в обычных бытовых или промышленных условиях, но и для установки пожарной сигнализации и охранных систем.
Часто возникает вопрос: разветвительная и распределительная коробка – разные понятия или одно и то же?
Коробки бывают двух типов:
- Распределительная (разветвительная) – применяется для ответвления электропроводов в наружной или внутренней проводке;
- Установочная – применяется для закрепления розеток, переключателей и других изделий на стене. Если установочная коробка имеет крышку, она может применяться как ответвительная.
Распределительная коробка — это пластмассовая ёмкость с крышкой, в торцах бокса есть входы для проводов.
Существует две разновидности распредкоробок:
- для открытой проводки;
- для закрытой проводки.
Коробку для внутренней проводки нельзя применять для проведения внешних соединений.
При монтировании наружной проводки коробки устанавливают на поверхности стен, при внутренней – заглубляют в толщу стены и закрепляют штукатуркой. Во втором варианте крышка коробки остаётся не поверхности стены так, чтобы при необходимости её можно было снять и проверить состояние проводов.
Степень защиты оболочки
По степени защиты есть семь видов распределительных коробок:
- IP 20 для электрических приборов, которые можно применять только в сухом помещении. Такие изделия не защищены от воды, снега и прочих жидкостей;
- IP 30 для устройств, размещенных в сухих помещениях, поскольку такое оборудование не оснащено защитой от влажности;
- IP 44 для приборов, ограниченно используемых на улице, во влажных местах, под навесом и козырьком, в помещениях, где повышенная влажность;
- IP 55 для электрооборудования, подверженного атмосферному воздействию, защищенного от пылеобразования и временного попадания влажности. Распространенные электромонтажные модели распределительных коробок. Зачастую многими производителями электрических, технических изделий указывается именно представленная степень IP;
- IP 65 для электрических устройств, сильно подверженных атмосферным осадкам. Такие распределительные коробки считаются целиком защищенными от пыльных частичек и воды, могут быть использованы на улице;
- IP 67 для электрооборудования, подверженного сильному атмосферному воздействию. Коробки, которые можно размещать на земле или прямо в грунте;
- IP 68 для устройств, которые можно погружать в воду.
Распространенные электромонтажные модели распределительных коробок. Зачастую многими производителями электрических, технических изделий указывается именно представленная степень IP;Что касается выбора изделия по степени защиты, необходимо приобретать распределительную коробку в зависимости от эксплуатационных условий. Чтобы установить подрозетник в квартире, достаточно использовать IP55. В 99 % случаев они выполняют свою функцию отлично.
Первая степень защиты
Важно! Чтобы соблюсти степень защиты при монтаже, необходимо вводы таких изделий защитить сальниками по диаметру кабеля, ПВХ-трубы и гофры
Правила монтажа
Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:
- Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
- К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
- При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
- Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
- Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
- В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
- В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.
В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.Параметры распаячного бокса
Ниже представлены три разных типа щитков и их характеристики.
Коробка распаячная для внешней проводки IP54-IP56
Применяется в основном вместе с гофрированными металлорукавами. Изделие изготовлено из АБС пластмассы. Уровень защиты IP54-IP56.
Обратите внимание! Все подвиды этой коробки не имеют сальников по евростандарту, которые дают высокий уровень защиты. Такие щитки в основном устанавливаются на стены
Могут располагаться в местах высокой влажности (ванной). Достаточно безопасны и имеют приятный минималистичный дизайн
Такие щитки в основном устанавливаются на стены. Могут располагаться в местах высокой влажности (ванной). Достаточно безопасны и имеют приятный минималистичный дизайн.
Коробка под гипсокартон
Щиток распаячный для гипсокартона
Используется для проводки внутреннего типа в совокупности с гофрированными рукавами. Изделие изготавливается из АБС пластмассы или полистирола. Уровень защиты IP 30. На боксе есть отверстия, куда будут вводиться провода. В основном устанавливаются на потолки с помощью саморезов с лапками (в комплекте).
Вам это будет интересно Выбор сечения кабеля
Важно! Иногда эти лапки могут повредить потолок, поэтому не нужно прикручивать их с усилием
Щиток распаячный эконом для внешней проводки IP55
Изделие вида JBR и JBS для внешней проводки применяется в совокупности с гофрированными рукавами.
Изделие изготавливается из АБС пластмассы.
Основные виды
Уровень защиты — IP55. Самый дешевый вариант из трех выше представленных. В конструкции этих коробок присутствуют сальники для подсоединения гофрированных труб и обеспечения высокого уровня защиты. Крепятся на стены и потолки.
Эти три вида чаще всего используются при ремонтных работах, но есть и более дорогие модели.
Установка
Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.
Пошаговая инструкция
Монтаж распредкоробки производится в четыре простых этапа:
- Крепление коробки к стене согласно схеме разводки.
- Завод внутрь проводов с последующим их соединением между собой.
- Проверка собранной электрической сети.
- Закрытие электромонтажного изделия крышкой.
Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).
Расположение вводных кабелей в коробке
Способы подключения проводов
По ПУЭ электропровода внутри могут соединяться:
- скруткой;
- пайкой;
- сваркой;
- клеммами;
- опрессовкой.
Как правильно соединять провода в распредкоробке
Скрутка
Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.
Способ соединения скруткой
Пайка
Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.
Сварка проводов
Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.
Клеммное соединение
Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка
Самое важное здесь – не перетянуть зажимные болты
Клеммное соединение проводов
Опрессовка
При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.
Способ соединения опрессовкой
Схемы расключения
Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.
Схема для расключения
Как монтировать коробки
Разветвительные коробки, как правило, располагают под самым потолком или на 20 сантиметров ниже его в углах помещения
При расстановке мебели важно, чтобы она не ограничивала доступ к этому элементу электропроводки.
Бокс коробки не должен иметь трещин и сколов
Если соединения проводов не помещается в ёмкости, не нужно уплотнять и заталкивать провода, а стоит приобрести коробку большего размера или рядом установить вторую такую же.
При монтаже следует составить план-схему расположения элементов электропроводки, чтобы, при необходимости, не пришлось их долго искать. При скрытой проводке коробки скрываются под слоем штукатурки или обоев, чего нельзя допускать.
Главное условие успешного монтажа электросети в доме – внимание к мелочам. Чтобы правильно распределить возможную нагрузку, нужно предварительно составить план-схему проводки
Все соединения в ответвительных коробках должны быть надёжно заизолированы. В этом случае проживание в доме будет безопасным и не омрачится неприятностями с электричеством.
Монтаж распаячных коробок
Обычно распаячные коробки тянут под потолком или на высоте около 2,5 м. Это позволяет сэкономить кабель и, кроме того, удобно тем, что они никому не мешают.
Однако следует учитывать, что необходим постоянный доступ к коробке. Сама распаячная коробка должна быть целой и не лопнувшей. Крышку нужно надевать надежно и плотно. Если необходимое количество жил не умещается в коробке, то не следует забивать ее, а стоит использовать коробку большего размера или поставить дополнительную.
Так как дальнейший ремонт электропроводки или ее модернизацию невозможно выполнить без вскрытия распаячных коробок, то необходимо составлять их планы. В них нужно указывать количество линий
Особенно это важно при монтаже коробок для скрытой электропроводки. Иногда их совсем закрывают штукатуркой или обоями
И конечно, не стоит заделывать распаячные коробки кафельной плиткой или другими конструкциями именно из соображений их доступности.
Каким должен быть провод
Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов.
Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.
Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.
С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными.
Если пренебрегать этим, контакт получится ненадёжным и недолговечным.
С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:
- ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
- ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
- ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.
Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.
Сечение подбирается в соответствии с токами, которые будут протекать через проводник.
Также стоит помнить, что есть стандартные цвета для проводов по назначению:
- фаза – серый или черный;
- ноль – синий;
- земля – желто-зеленый.
При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил).
Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.
Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире.
Надеемся, предоставленная информация была для вас полезной и понятной!
Материалы по теме:
- Как соединить автоматы в щитке
- Как собрать щит на 380 В
- Как оконцевать провод наконечником
- Лучшие производители кабеля
Опубликовано:
26.05.2018
Обновлено: 30.07.2018
старых рабочих электрических коробок по сравнению с новыми рабочими электрическими коробками
По
Ли Уоллендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 11.05.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.
Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Мир электрических коробок может показаться ошеломляющим с точки зрения размеров, материалов и целей. Поэтому начинающему электрику-самоучке может быть полезно разбить электрические коробки на две категории: старые рабочие электрические коробки и новые рабочие электрические коробки.
Старые рабочие ящики помогут вам встроить их в существующую стену без необходимости вырывать больше гипсокартона или штукатурки, чем необходимо. Новые рабочие ящики предназначены для открытых стоек, где видна стеновая система и нет гипсокартона или штукатурки.
Старая рабочая электрическая коробка
Старая рабочая или реконструированная электрическая коробка
Старая рабочая электрическая коробка, которую иногда называют реконструируемой или модифицированной коробкой, может быть вставлена в отверстие в настенном покрытии.
Коробка крепится непосредственно к обшивке, а не к шпилькам. Он используется при реконструкции, а не при строительстве новых стеновых систем. Старая рабочая электрическая коробка – это единственный способ добавить коробку к существующей стене, не вырывая при этом значительную часть этой стены.
Старая рабочая коробка — это электрическая коробка для выключателей света, розеток и других устройств, которые устанавливаются после установки гипсокартона на стойки стены.
Термин старая работа (иногда старая конструкция или модернизация) относится к стенам, которые уже закрыты, что делает невозможным доступ к стойкам. Таким образом, старые рабочие электрические коробки крепятся непосредственно к настенному щиту.
Старые рабочие пластиковые электрические коробки вставляются в вырезы в настенных панелях, а затем постоянно удерживаются на месте с помощью пластиковых выступов, которые выдвигаются наружу при повороте по часовой стрелке с помощью отвертки Phillips.
Пластиковые язычки старых рабочих ящиков легко ломаются.
Кроме того, винты с крестообразным шлицем, которые контролируют пластиковые выступы, как правило, сделаны из мягкого металла, что затрудняет их плотное закручивание.
Старые рабочие электрические коробки лучше всего размещать в центре стенных полостей или, по крайней мере, рядом. Их нельзя размещать у стенных стоек, потому что крылья, которые удерживают коробки на гипсокартоне, должны выдвигаться наружу на пару дюймов.
Плюсы
Модернизация установленных стен
Нет необходимости снимать гипсокартон
Нет необходимости предварительно резать гипсокартон вокруг коробок
Минусы
Часто плохое крепление к гипсокартону
Механизм коробки может быть хлипким
Нельзя повесить на шпильки
Новая рабочая электрическая коробка
Новая рабочая электрическая коробка
Новая рабочая электрическая коробка — это электрическая коробка, которая крепится к стойкам стены, пока система стены еще открыта, перед установкой гипсокартона.
Новый рабочий ящик предназначен для выключателей, розеток и других устройств, которые устанавливаются в стенах.
Термин «новая работа» (иногда новое строительство) относится к стенам, которые еще не закрыты стеновыми панелями. Поскольку рама открыта, эти новые рабочие электрические коробки можно прибить или привинтить к боковым сторонам стоек.
Новые рабочие ящики требуют полного доступа к шпильке. Чрезвычайно сложно, если вообще возможно, прикрепить новую рабочую коробку через предварительно вырезанное отверстие в гипсокартоне и к стойке. Сначала необходимо удалить несколько квадратных футов гипсокартона, затем коробку необходимо прибить или привинтить к боковой или лицевой стороне стойки. Наконец, гипсокартон необходимо разрезать по размеру сечения.
Если стеновая система открытая, предпочтительнее использовать новые рабочие электрические коробки, а не устанавливать старые рабочие коробки после установки гипсокартона. Связь считается более надежной, чем крепление к гипсокартону.
Электротехнические нормы предусматривают как старые рабочие, так и новые рабочие ящики.
Недостатком пластиковых коробок с гвоздями является то, что, если их не прибить аккуратно, они могут деформироваться, скручиваться или смещаться. Кроме того, выступы сзади должны частично выбиваться, выступая в роли зажимов. Но эти клапаны — плохая замена настоящим проволочным зажимам, которые крепятся к металлическим ящикам.
Пластиковые и металлические новые рабочие ящики
Металлические коробки существуют уже давно. Металлические коробки в основном используются с кабелем в металлической оболочке. С пластиковыми коробками новичкам легче обращаться, и они могут быть дешевле. Как правило, старайтесь использовать пластиковые коробки с пластиковой проводкой. Этот тип проводки также известен под торговой маркой Romex или общим термином NM.
Когда важна стабильность, у вас не будет лучшего чувства безопасности, чем когда вы можете вкрутить металлическую новую электрическую коробку.
Этот тип коробки будет абсолютно оставаться на месте в большинстве условий. Металлические коробки для новых работ часто имеют встроенные задние зажимы для удержания провода.
Электрические коробки из пластика АСБ или стекловолокна используются с проводом НМ. Помимо низкой стоимости, еще одним преимуществом пластиковых ящиков является то, что они легкие и простые в обращении.
Пластиковые коробки могут быть довольно хрупкими. Случайный взмах молотка может разбить пластиковую коробку, хотя производители коробок любят заявлять, что их продукция небьющаяся.
Новые регулируемые рабочие ящики
Можно приобрести как металлические, так и пластиковые новые электрические коробки с механизмом, который регулирует коробку внутри или вне стены. Идея состоит в том, чтобы обеспечить гибкость, чтобы лицевая сторона коробки была на одном уровне с настенной панелью, просто повернув винт, а не ввинчивая в стену и снова прикрепляя.
Регулируемые новые рабочие ящики имеют решающее значение, если конечная толщина стены еще не определена.
Одним из примеров этого является установка нового рабочего ящика с гипсокартоном, но поверх гипсокартона может быть добавлено другое настенное покрытие, такое как панели или обшивка.
| EC&M
Благодарим вас за посещение одной из наших самых популярных классических статей. Если вы ищете более свежую информацию по этой теме, пожалуйста, прочитайте одну из наших последних статей,Требования NEC к размерам соединительных и тяговых коробок , Майк Холт. |
Примечание. Эта статья основана на NEC 2005 года.
Требования к размерам тяговых коробок, соединительных коробок, кожухов смотровых люков и корпусов кабелепроводов существуют для предотвращения повреждения изоляции проводников. Эти требования содержатся в 314.28 и применяются ко всем проводникам 4 AWG и больше ( рис. 1 ). Чтобы проиллюстрировать, как эти требования предотвращают повреждение изоляции проводника, давайте рассмотрим две крайности в ситуации прямой протяжки.
Теперь предположим, что у вас есть те же две дорожки качения, установленные на 4-футовой коробке. Очевидно, что места у вас предостаточно, и вам не нужно будет сильно изгибать проводники. Поскольку вы не можете позволить себе роскошь устанавливать 4-футовые коробки для каждого протягивания провода, вам необходимо рассчитать размер коробки, который вам действительно нужен.
Сценарий, который мы только что обсуждали, представляет собой прямую тягу, в которой проводник входит в коробку с одной стороны и выходит с другой, но не под углом и без каких-либо соединений. Это «прямая» установка. NEC рассматривает их отдельно от других типов запросов.
Прямые тяги
Зачем устанавливать коробку для прямой тяги? Зачем вообще ломать дорожку коробкой? Одна из причин — очень длинный проводник; другой — перезапустить ограничение изгиба на 360 ° соответствующего изделия дорожки качения. Тяговая коробка обеспечивает еще одну точку смазки, а также позволяет уменьшить усилие, необходимое для тяги в первую очередь.
Для прямых тяг 314.28(A)(1) требует, чтобы длина короба была как минимум в восемь раз больше торгового размера самой большой дорожки качения. Чтобы правильно применить 314.28(A)(1), просто умножьте наибольший размер дорожки качения на восемь. Коробка должна быть не меньше этого числа.
Угловые тяги, U-образные тяги и соединения
Конечно, соединительные коробки используются не только для того, чтобы упростить прямую тягу. Вы можете использовать распределительную коробку для сращивания проводников, объединения отрезков нескольких кабельных каналов в один кабельный канал, разделения одного кабельного канала на несколько кабельных каналов или просто для изменения направления кабельных каналов.
В таких ситуациях требования к размерам распределительной коробки несколько усложняются. Начните с наибольшего размера дорожки качения, как вы это делали при прямой тяге, но также сделайте следующее:
- Умножьте размер дорожки качения на шесть, а не на восемь.
- Сложите размеры любых других каналов на той же стене и в том же ряду.
- Сложите результаты шага 1 и шага 2.
- Длина коробки должна быть не меньше числа, которое вы получили на шаге 3.
Когда проводники входят в распределительную коробку в одном проходе и выходят из коробки в другом проходе (не прямолинейном) другого размера, какое расстояние необходимо между этими проходами? Вам нужно в шесть раз больше размера сделки, чем большая дорожка качения. Измерьте это расстояние от ближайшего края одного до ближайшего края другого, а не от центра до центра.
Съемные крышки
Когда проводники входят в кожух со съемным кожухом (например, корпус кабелепровода, ограждение смотрового люка или кабельный канал), расстояние от съемного кожуха до входа проводников должно быть не менее расстояния изгиба, указанного в таблице 312.6(A), по одному проводнику на клемму.
Размер тяговой коробки (пример 1)
Допустим, распределительная коробка содержит две дорожки для качения торгового размера 3 с левой стороны и одну дорожку для качения торгового размера 3 с правой стороны. Проводники от одного из кабельных каналов торгового размера 3 на левой стене протягиваются через кабельный канал торгового размера 3 на правой стене (прямая тяга). Проводники от других кабельных каналов торгового размера 3 на левой стене протягиваются через один канал кабельного канала торгового размера 3 в нижней части протяжной коробки (угловое протягивание). Если это звучит запутанно, нарисуйте это на бумаге.
Вам необходимо определить правильный размер по горизонтали, размер по вертикали и расстояние между дорожками качения, содержащими одни и те же проводники.
Если вы будете следовать шагам, изложенным в Sizing Steps, вам будет легко это сделать.Каков горизонтальный размер этой коробки? См. Рис. 3 .
Прямая тяга слева направо 8 × 3 дюйма = 24 дюйма
Прямая тяга справа налево 8 × 3 дюйма = 24 дюйма
Угловая тяга слева направо (6 × 3 дюйма) + 3 дюйма = 21 дюйм
Правая на левый угол — без расчета
Ответ: 24 дюйма [314,28]
Что такое вертикальный размер этой коробки? См. Рис. 4 .
Прямая сверху вниз — без расчетов
Прямая снизу вверх — без расчетов
Угол сверху вниз — без расчетов
Угол снизу вверх 6 × 3 дюйма = 18 дюймов
Ответ: 18 дюймов [314,28 ]
Каково минимальное расстояние между двумя проходными дорожками торгового размера 3, которые содержат одни и те же проводники? См. Рис. 5 .
6 × 3 дюйма = 18 дюймов
Ответ: 18 дюймов [314,28]
Размеры коробки для вытягивания (пример 2)
Допустим, коробка для вытягивания содержит направляющие для товарного размера 2 и размера 3 с левой стороны, а дорожку для товарного размера 3 — сверху.
, и дорожка для качения торгового размера 2 с правой стороны. Направляющие качения торгового размера 2 представляют собой прямую тягу, а дорожки качения торгового размера 3 представляют собой угловую тягу. Опять же, вам нужно определить три числа, так что вы, вероятно, захотите нарисовать это на бумаге.
Что такое горизонтальный размер коробки?
Прямая тяга слева направо 8 × 2 дюйма = 16 дюймов
Прямая тяга справа налево 8 × 2 дюйма = 16 дюймов
Угловая тяга слева направо (6 × 3 дюйма) + 2 дюйма = 20 дюймов
Правая тяга под левым углом — без расчета
Ответ: 20 дюймов [314,28(A)(2)]
Каков вертикальный размер коробки?
Прямо сверху вниз — без расчета
Снизу вверх прямо — без расчета
Угол сверху вниз 6 × 3 дюйма = 18 дюймов
Угол снизу вверх — без расчета
Ответ: 18 дюймов [314,28(A)(2)]
те же проводники, каково минимальное расстояние между этими дорожками качения ?
6 × 3 дюйма = 18 дюймов
Ответ: 18 дюймов [314,28(A)(2)]
Как избежать ошибок
Как предотвратить ошибки в размерах корпуса распределительной коробки и люка в ваших электрических проектах? Одна из самых распространенных ошибок – расчет не на ту стенку короба.
Чтобы избежать этой конкретной ошибки, нарисуйте проблему, чтобы вы могли видеть, что вы делаете, вместо того, чтобы жонглировать вещами в своей голове.
Перед тем, как прибудет ваш следующий проект со сроком, который смехотворен, но должен быть соблюден в любом случае, станьте гением по размерам распределительных коробок, попрактиковавшись. Если у вас нет предыдущей работы, которую можно было бы использовать в качестве практики, создайте свои собственные практические упражнения. Снова используйте примеры 1 и 2, но только измените числа. Каждый раз, когда вы делаете одно, вы будете становиться немного быстрее. Тогда, когда вам нужно будет быстро и правильно определить размеры ваших распределительных коробок, вы будете полностью готовы к работе.
Боковая панель: этапы определения размера
Шаг 1: Всегда рисуйте проблему.
Шаг 2: Расчет горизонтального расстояния (расстояний):
- Прямой расчет слева направо
- Прямой расчет справа налево
- Расчет угла слева направо или U-натяжения
- Расчет угла справа налево или U-образного натяжения
Шаг 3: Расчет вертикального расстояния (расстояний):
- Прямой расчет сверху вниз
- Прямой расчет снизу вверх
- Расчет угла сверху вниз или U-натяжения
- Расчет угла снизу вверх или U-образного натяжения
Шаг 4: Рассчитайте расстояние между кабельными дорожками, охватывающими одни и те же проводники.
Для получения дополнительной информации прочитайте «Требования NEC к размерам соединительных и тяговых коробок».
Распределительная коробка из ПВХ, длина 6 дюймов, ширина 6 дюймов, высота 6 дюймов
Основной контент начинается здесьПВХ трубы и фитинги
MFR: Производитель не указан
# MFR: 6X6X6-ПВХ-РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА
UPC: 980060066881
Артикул #: 10397
Неконкретный производитель
№ MFR: 6X6X6-ПВХ-РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА
UPC: 980060066881
Артикул №: 10397
Доступность
| Местоположение | В наличии Кол-во |
|---|---|
| РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР | 9 |
| РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН | 0 |
Особенности
- Распределительная коробка используется для размещения и защиты электропроводки.
- Вспененная прокладка, прочная крышка и нержавеющая сталь
- Не ржавеет и не подвергается коррозии
- Подходит для непосредственного заглубления
изм.
