ПРОСТАЯ СХЕМА ДВУХТАКТНОГО УСИЛИТЕЛЯ | Дмитрий Компанец

Схема Двухтактного УЗЧ на трёх транзисторах

Схема Двухтактного УЗЧ на трёх транзисторах

Такая схема проста и лаконична, для её сборки требуется минимум деталей, а возможности её очень впечатляют.
Я не стал заморачиваться подбором именно акустических транзисторов и уравниванием их коэффициента усиления, я сделал так как будет удобно многим и упростил понимание этой схемы по своему.

Для начала собираем обычны самый простой усилитель класса А на одном транзисторе. Если вы любите звук германиевых транзисторов , то используйте их, если нет — поступайте иначе.

Схема простейшего усилителя на одном германиевом транзисторе П214А

Схема простого усилителя

Схема простого усилителя

Испытать его можно сразу подключив к сотовому телефону через разъем наушников, басы будут сочнее если добавить тока , уменьшив сопротивление резистора смещения — я поставил его переменным.
ДА! Всем знакомы недостатки этих усилителей — Ток через катушку динамика (от этого легко избавиться добавив пару деталей), большой ток покоя (не экономно) и разогрев транзисторов.
Но эти недостатки перекрывает одно ГРОМАДНОЕ ДОСТОИНСТВО — такой усилитель менее всех других искажает входящий сигнал!
Никакой другой усилитель на сможет никогда переплюнуть А класс по чистоте звука. Даже самые дорогие и навороченные системы в оконечных каскадах используют именно однотранзисторные усилители класса А, греющиеся как утюг, но звучащие идеально.

Мы же займемся экономией электричества — построим каскад состоящий из двух делителей напряжения На транзисторах и На конденсаторах.
Два конденсатора позволяют нам получить от обычной батареи среднюю точку без лишних токов утечки, а пара комплиментарная транзисторов является для постоянного тока просто громадным резистором в десятки мегаом.

Для реализации термостабилизации и входа используется диод Д9, хотя в некоторых схемах его упускают и можно не ставить

Соединив такое устройство в нашим усилителем класса А мы получим весьма не плохую простую и громкую схему позволяющую играть современную музыку максимально громко

Принципиальная схема Двухтактного усилителя

Принципиальная схема Двухтактного усилителя

Ежели вы пожелаете послушать как она звучит, милости просим поглядеть и послушать ролик …. обещаю ! будет громко!

Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.

ЕСЛИ СЧИТАЕТЕ СТАТЬЮ ПОЛЕЗНОЙ,
НЕ ЛЕНИТЕСЬ СТАВИТЬ ЛАЙКИ И ДЕЛИТЬСЯ С ДРУЗЬЯМИ.

Схема простого усилителя 15W » Схемы электронных устройств

Достоинство этого УМЗЧ в том, что при относительной схемной простоте, использовании широкодоступных компонентов и низкой себестоимости при любительском изготовлении он обеспечивает высокие характеристики Hi-Fi категории. К тому-же усилитель не критичен к способу монтажа и размещению деталей на плате, что позволяет конструкцию платы сделать произвольно, под конкретное место установки в аппаратуре, не исключен и объемный монтаж.
Небольшие размеры радиаторов делают всю конструкцию очень компактной.

Принципиальная схема показана на рисунке. На операционном усилителе А1 выполнен усилитель напряжения Входной сигнал может поступать на не инвертирующий вход ОУ, как показано на рисунке, или на инвертирующий — через С2, при этом С2 отключается от общего провода, а С1 включается параллельно R1.

Технические параметры усилителя:

1. Номинальная чувствительность — 0,5 Вт
2. Номинальная мощность на нагрузке 4 ом — 15 Вт.
3. Максимальная мощность — 20 Вт.
4. Диапазон воспроизводимых частот при неравномерности не более 2 дб — 20гц…22кгц.
5. Коэффициент нелинейных искажений при номинальной выходной мощности не более — 0,05 %
6. Ток потребления при максимальной выходной мощности не более — 1.5A.

Коэффициент усиления каскада зависит от отношения сопротивления R3 к суммарному сопротивлению — активному R2 и реактивному С2. Коэффициент усиления составляет 16.5.

Второй ОУ — А2 получает сигнал на свой не инвертирующий вход с выхода А1. Благодаря глубокой местной ООС через С6 этот ОУ не усиливает сигнал, а выполняет функции повторителя На инвертирующий вход А2 поступает измерительное напряжение с резистора R9, пропорциональное току покоя выходною каскада.

Это постоянное напряжение усиливается операционным усилителем А2 и через R6 (в качестве постоянной составляющей) поступает на базу VT2, изменяя весь режим работы выходного каскада и таким образом обеспечивая стабилизацию тока покоя выходного каскада.

В состоянии покоя постоянное напряжение на выходе А1 составляет +1 В, на выходе А2 составляет (-1 В). Выходной каскад выполнен на составных транзисторах, что существенно упрощает схему и конструкцию

Питается усилитель от двухполярного не стабилизированного источника, ток покоя составляет 20 мА, ток при максимальной мощности 1,5 А. При выборе источника питания нужно учитывать, что после выпрямителя должный быть включены фильтрующие конденсаторы на емкость не менее 4700мкф.

Резистор R9 — проволочный, самодельный из отрезка медного провода ПЭВ 0,31 длиной 400 мм (провод сложен вдвое и намотан на корпус МЛТ-2, затем его одинарные концы распаяны по выводам резистора, а петля закреплена при помощи клея), но лучше сделать резистор из нихромого провода. Все остальные постоянные резисторы — МЛТ или другие аналогичные.

Резистор R7 должен быть многооборотным поскольку нужна определенная точность установки, он может быть на 10-20 ком. Если многооборотного нет можно взять простой на 1-2 кОм. и между его крайними выводами и выводами 1 и 5 ОУ включить резисторы на 3-5 ком. Грубую регулировку можно выполнить подбором этих резисторов. а точную подстроенным.

Операционные усилит ели могут быть К140УД6, К140УД7, К140УД608. К140УД708.

Транзистор КТ827 с любым буквенным индексом, КТ825 с буквами Г или Д. Диоды — германиевые, Д18. Д20. Выходные транзисторы должны быть установлены на теплоотводы 2 с площадью поверхности не менее 35см.

В процессе настройки ток покоя выходного каскада нужно установить на уровне 20 мА подстройкой резистора R7.

Схема простого универсального усилителя НЧ

   Усилитель НЧ, схема которого изображена на рис. 98, отличается чрезвычайной простотой. Три транзистора, потенциометр для регулировки громкости с выключателем, громкоговоритель и батарея от карманного фонаря — вот и все детали, которые требуются для такого усилителя.

   Все три каскада усилителя — с непосредственной связью. В первых двух каскадах Т1 и Т2 используются маломощные низкочастотные транзисторы, в выходном каскаде ТЗ должен быть применен мощный транзистор, через который проходит почти весь ток, потребляемый усилителем от батарей.

   Рис. 98. Простой усилитель НЧ:

   а — принципиальная электрическая схема УНЧ; б —приставка к УНЧ

   При подключении к входу усилителя источника сигналов с постоянной составляющей должна соблюдаться полярность, указанная на схеме. Если источник сигналов соединяется с усилителем через низкочастотный трансформатор, последовательно с базой транзистора Т1 необходимо подключить разделительный конденсатор емкостью около 5 мкФ. Усилитель может быть использован для многих целей, например для работы от динамического микрофона, который также подключается к входу усилителя через разделительный конденсатор, или как простой мегафон. Вместо динамического микрофона можно применить электромагнитный телефонный капсюль. Усилитель можно легко превратить и в простейший приемник, соединив его со схемой, показанной на рис. 80,6. Наконец, два таких усилителя с отдельными громкоговорителями .могут быть использованы в портативной стереофонической системе звучания.

   В усилителе может быть применен любой громкоговоритель с сопротивлением звуковой катушки 3—16 Ом. При этом никакого выходного трансформатора не требуется. При использовании громкоговорителя с сопротивлением 3—4 Ом напряжение питающей батареи не должно превышать 4,5 В, при этом максимальная неискаженная выходная мощность составляет около 150 мВт. Если используются громкоговорители с сопротивлением 8—16 Ом, напряжение батареи может быть увеличено до 6—12 В.

   Усилитель воспроизводит полосу частот от 100 до 6000 Гц. В качестве транзисторов 77 и Т2 могут быть использованы транзисторы типа МП39 или МП40, а транзистора ТЗ — П213Б. Диоды любой серии — Д2 или Д9. Катушку L1 магнитной антенны можно намотать на ферритовом стержне 400 НН (Ф—400) диаметром 8 мм и длиной 120— 140 мм. Для диапазона ДВ катушка должна содержать около 200 витков провода ПЭЛШО 0,1, намотанных внавал. Отвод делается от lh части витков, считая от заземленного конца.

   Для приема более удаленных радиостанций необходимо подключить наружную антенну и заземление (на схеме показаны пунктиром).

СХЕМА ПРОСТЕЙШЕГО УСИЛИТЕЛЯ

В практике радиолюбителя бывают разные задачи и ситуации. Иногда требуется спроектировать и создать мощный УМЗЧ для саба, ватт на 300. Иногда что-то ламповое и многоканальное. А иногда требуется обычный, и даже не простой а простейший усилитель звука. Может в пробник, в приёмник или сканнер, на колоночки к мобильнику, или ещё в какой прибор.

Кто-то сразу предложит обычные TDA1551 – TDA1558, где дополнительных деталей почти нет. Но если такая мощность не требуется? Да и цена их не меньше двух долларов, что для изготовления простейшего усилителя уже многовато. Можно взять дешёвую и распространённую TDA2030, но там всё-таки нужно ещё с десяток пассивных элементов. И тем более питание слишком высокое, ведь от схемы простейшего усилителя требуется возможность работы и от нескольких вольт, при небольшом потребляемом токе.

Так вот, данная проблема решается использованием для наших целей микросхемы К174ХА10. Она представляет собой АМ приёмник со встроенным УНЧ, мощностью около полуватта, что часто бывает вполне достаточно для простого усилителя звука в карманный девайс с батареечным питанием. Из дополнительных радиодеталей нужны всего лишь ещё пару конденсаторов.

Итак, основные достоинства данной схемы простейшего усилителя:

  •  Ток потребления, 0,01 А;
  •  Низкое питающее напряжение, 3-12 В;
  •  Выходная мощность до полуватта;
  •  Минимум деталей, 3 шт;
  •  Очень дешёвая цена микросхемы, 0,2 уе;
  •  Малый размер усилителя, 20х20х5 мм.

Для удобства и миниатюризации лишние выводы микросхемы просто отламываем (вряд ли в обозримом будущем мы станем делать АМ приёмник), после чего паяем К174ХА10 к плате боком, на эти оставшиеся пять выводов. Естественно, можно вообще собрать этот УНЧ навесняком. В качестве нагрузки подключал даже 50-ти ваттные колонки, и играли они на вполне достаточной для вечернего прослушивания громкости. Если не верите – поэкспериментируйте сами.

На фото ниже приведён фрагмент печатной платы с деталями, приёмника ФМ с именно таким УНЧ:

Итого, буквально за пять минут, с помощью данной схемы получается простейший усилитель, пригодный для установки в любое низковольтное устройство. Данная микросхема – советского происхождения, и достать её можно не только в магазине, по копеечной цене, но и выпаять из любого карманного радиоприёмника 80-х – 90-х годов выпуска.

Если вы можете предложить ещё более простейшую схему усилителя – пишите на ФОРУМ

Простой усилитель без лишних понтов

Целью создания представленной ниже схемы было, получение простого, довольно качественного, надежного и не привередливого усилителя.
Усилитель изначально делался как усилитель для сабвуфера, но это не означает что данный усилитель плохо звучит во всем остальном диапазоне — нет! Схема достаточно качественная, даже более качественная, чем качество среднестатистического усилителя, схемы которых представлены в интернете.

Схема усилителя представляет собой типичную схему топологии Лина. Ничего нового, все упрощено практически до предела. Особенность схемы, одновременно в простоте и повторяемости схемы — усилитель начинает работать сразу после сборки и не нуждается даже в регулировке тока покоя.

Усилитель имеет защиту от короткого замыкания в нагрузке.

Технические характеристики представленной выше схемы:

Частотный диапазон относительно 1 кГц (-0,1дБ) = 12 — 80 000 Гц
Частотный диапазон относительно 1 кГц (-1дБ) = 4 — 250 000 Гц
Частотный диапазон относительно 1 кГц (-3дБ) = 2 — 470 000 Гц
Максимальная выходная мощность (Нагрузка 4Ом, 1кГц, +/-40В) = 135 Вт
THD+N (при Pвых=50Вт, 20кГц, 4Ом) = 0,025%
THD+N (-1дБ от максимальной мощности, 1кГц, 4Ом) = 0,001%
THD+N (-1дБ от максимальной мощности, 20кГц, 4Ом) = 0,035%
Диапазон питающих напряжений = +/- 20В … +/- 60В

Усилитель не требователен к элементной базе.

Резисторы, кроме дополнительно указанных на схеме, выбираем рассчитанные на мощность 0,25Вт. Лучше применять металлопленочные резисторы из-за их меньшего шума. Можно применять как советские МЛТ, так и любые их китайские аналоги. Стремиться применять высокоточные резисторы нет необходимости, потому-что значительного влияния на конечный результат это не окажет. Допустимо применять резисторы с допуском 10%.

Основное внимание необходимо уделить качеству конденсаторов, которые стоят на пути прохождения сигнала (С1 и С5). В роли этих конденсаторов лучше выбрать наиболее качественное из возможных. Это не обязательно, но к этому по возможности нужно стремиться. В качестве С5 лучше применить не полярный электролит (можно полярный). Стоит избегать электролитов фирм Elzet, Chang и других китайских «брендов». Не в коем случае нельзя применять электролиты производства СССР — они уже давно высохли и не могут обеспечить своих параметров. Конденсаторы С9, С10, С11, С12, С3, С4 – электролиты, фильтр питания. Их качество особой роли не играет, но опять же стоит избегать левых китайских контор, а так же высохших советских конденсаторов. Напряжения этих конденсаторов необходимо выбирать в соответствии с напряжением питания. Конденсаторы С13, С14 – пленочные, не полярные. Напряжение так же следует выбирать в соответствии с напряжение питания. Их качество так же сильного значения не имеет, но лучше выбрать что-нибудь по лучше.

По транзисторам особо нечего говорить. Самое главное правило – это применять то, что указано на схеме и сюрпризов не будет. Не стоит применять транзисторы-аналоги производства СССР

Усилитель работает в классе AB и поэтому нуждается в довольно серьезном охлаждении. Качественной характеристикой радиатора является площадь его поверхностей и толщина основания. Для отвода 1Вт тепла необходимо примерно 12-18см2 площади радиатора (для алюминия и его сплавов). Толщина основания — чем больше, тем лучше. Необходимую площадь радиатора можно рассчитать по формуле: S=Pвых*(1-КПД)*(12..18), где Pвых — выходная мощность усилителя. Для 150Вт’ного усилителя площадь радиатора должна находится в пределах: от S=150*(1-0,6)*12=720см2, до S=150*(1-0,6)*18=1080см2. При применении активного отвода тепла (вентилятора или нескольких вентиляторов), можно существенно уменьшить необходимую площадь радиатора. Но следует помнить что вентилятор — это шум и пыль.

Катушка на выходе представляет собой 15-20 витков провода сечением 1-1,5мм2, на диаметре 8мм. Точность изготовления катушки большого значения не имеет.

От величины напряжения питания усилителя в первую очередь зависит выходная мощность усилителя. Зная сопротивление нагрузку и требуемое значение выходной мощности можно по графику приведенному ниже выбрать необходимое напряжение питания усилителя.

С двумя парами транзисторов на выходе я не рекомендую поднимать выходную мощность (увеличением напряжения питания), выше 150Вт вне зависимости от сопротивления нагрузки. Разумный предел выходной мощности для двух пар данных выходных транзисторов — 150Вт.

Усилитель не нуждается в какой-либо настройке или регулировке и начинает работать сразу же после сборки. Если усилитель после первого включения не работает правильно: постоянное напряжение на выходе, перегрев, дым, самовозбуждение, тут скорее всего ваша вина. Для начала необходимо проверить монтаж, качество пайки, отмыть плату от канифоли или других флюсов. Проверьте все номиналы резисторов на совпадение со схемой, сверьте цоколевку транзисторов.

Печатная плата усилителя выглядит следующим образом:

Плата имеет раздельную землю для сигнальных цепей и силовых цепей, что позволяет полностью исключить появление фона.

Точки подключения на плате:
IN — вход сигнала.
sGND — входная земля (земля от источника сигнала).
OUT — выход усилителя.
GND — один контакт для подключения к земле блока питания, второй — минусовой выход усилителя к АС.
+/-U — шины для подключения источника питания усилителя.

Скачать печатную плату можно тут

Автор: Nem0
Источник: cxem.net

Схема усилителя на трех транзисторах — Topsamoe.ru

Самая простая схема усилителя мощности.

Представляет собой двухтактный эмиттерный повторитель, использующий комплементарную пару транзисторов – VT2(n-p-n) и VT3(p-n-p). На транзисторе VT1 выполнен предварительный усилитель.Режим транзистора VT1 задается резистором R1, через который осуществляется стабилизирующая параллельная отрицательная связь по напряжению. Резисторы R3 и R4 вместе с диодами D1, D2 определяют ток покоя выходных транзисторов.

Параметры компонентов схемы:
С1=10мкФ*15В; С2=470мкФ*15В; R1=330кОм; R2=1кОм; R3=2,2Ом.
Транзисторы: VT1 – BC108(лучше – BC548), VT2 – BFY50, VT3 – BC461, диоды D1,D2 – 1N4148.

Российские аналоги: BC108 – КТ342В, выходные транзисторы – любые комплиментарные, средней мощности. Германиевые тоже подойдут(пара ГТ402 – ГТ404, например) при условии изменения значения R2 в большую сторону(его придется подбирать).
При напряжении питания 9 В такая схема обеспечивает выходную мощность 1 Ватт на нагрузке сопротивлением 8 Ом.

Если изменить параметры компонентов схемы следующим образом:
С1=22мкФ*25В; С2=1000мкФ*25В; R1=100кОм; R2=680Ом; R3=0,2Ом. Транзисторы: VT1 – BC337, VT2 – BD131, VT3 – BD132, диоды D1,D2 остаются 1N4148, то при напряжении питания 18 В можно получить мощность 5 Ватт на нагрузке сопротивлением 8 Ом. При увеличении напряжения питания до 25 В мощность увеличится почти до 10 Ватт.
Российские аналоги транзистров: BC337 – КТ660А( при отсутствии подойдут и КТ815, и КТ817),BD131 – КТ943(КТ817 тоже пойдет), BD132 – КТ932(КТ816 в пару к КТ817).

Для балансировки выходного каскада целесообразно вместо резистора R1=100 кОм установить последовательно подключенные постоянное сопротивление 47 кОм и переменное сопротивление 100 кОм. Переменное сопротивление необходимо регулировать таким образом, чтобы напряжение в точке соединения резисторов R3,R4 равнялось половине напряжения питания схемы. Выходные транзисторы следует установить на радиаторе с тепловым сопротивлением не более 10С/Вт.

Максимальное значение мощности, которую можно получить в нагрузке для такой схемы можно рассчитать по формуле:

RL здесь – сопротивление нагрузки, подключаемой через конденсатор С2.

Использованы материалы книги М.Тули – «Карманный справочник радиолюбителя».

Усилители низкой частоты (УНЧ) используют для преобразования слабых сигналов преимущественно звукового диапазона в более мощные сигналы, приемлемые для непосредственного восприятия через электродинамические или иные излучатели звука.

Заметим, что высокочастотные усилители до частот 10. 100 МГц строят по аналогичным схемам, все отличие чаще всего сводится к тому, что значения емкостей конденсаторов таких усилителей уменьшаются во столько раз, во сколько частота высокочастотного сигнала превосходит частоту низкочастотного.

Простой усилитель на одном транзисторе

Простейший УНЧ, выполненный по схеме с общим эмиттером, показан на рис. 1. В качестве нагрузки использован телефонный капсюль. Допустимое напряжение питания для этого усилителя 3. 12 В.

Величину резистора смещения R1 (десятки кОм) желательно определить экспериментально, поскольку его оптимальная величина зависит от напряжения питания усилителя, сопротивления телефонного капсюля, коэффициента передачи конкретного экземпляра транзистора.

Рис. 1. Схема простого УНЧ на одном транзисторе + конденсатор и резистор.

Для выбора начального значения резистора R1 следует учесть, что его величина примерно в сто и более раз должна превышать сопротивление, включенное в цепь нагрузки. Для подбора резистора смещения рекомендуется последовательно включить постоянный резистор сопротивлением 20. 30 кОм и переменный сопротивлением 100. 1000 кОм, после чего, подав на вход усилителя звуковой сигнал небольшой амплитуды, например, от магнитофона или плеера, вращением ручки переменного резистора добиться наилучшего качества сигнала при наибольшей его громкости.

Величина емкости переходного конденсатора С1 (рис. 1) может находиться в пределах от 1 до 100 мкФ: чем больше величина этой емкости, тем более низкие частоты может усиливать УНЧ. Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором номиналов элементов и режимов работы усилителей (рис. 1 – 4).

Улучшениые варианты однотранзисторного усилителя

Усложненные и улучшенные по сравнению со схемой на рис. 1 схемы усилителей приведены на рис. 2 и 3. В схеме на рис. 2 каскад усиления дополнительно содержит цепочку частотнозависимой отрицательной обратной связи (резистор R2 и конденсатор С2), улучшающей качество сигнала.

Рис. 2. Схема однотранзисторного УНЧ с цепочкой частотнозависимой отрицательной обратной связи.

Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.

Рис. 4. Однотранзисторный усилитель с автоматической установкой смещения для базы транзистора.

В схеме на рис. 3 смещение на базу транзистора задано более «жестко» с помощью делителя, что улучшает качество работы усилителя при изменении условий его эксплуатации. «Автоматическая» установка смещения на базе усилительного транзистора применена в схеме на рис. 4.

Двухкаскадный усилитель на транзисторах

Соединив последовательно два простейших каскада усиления (рис. 1), можно получить двухкаскадный УНЧ (рис. 5). Усиление такого усилителя равно произведению коэффициентов усиления отдельно взятых каскадов. Однако получить большое устойчивое усиление при последующем наращивании числа каскадов нелегко: усилитель скорее всего самовозбудится.

Рис. 5. Схема простого двухкаскадного усилителя НЧ.

Новые разработки усилителей НЧ, схемы которых часто приводят на страницах журналов последних лет, преследуют цель достижения минимального коэффициента нелинейных искажений, повышения выходной мощности, расширения полосы усиливаемых частот и т.д.

В то же время, при наладке различных устройств и проведении экспериментов зачастую необходим несложный УНЧ, собрать который можно за несколько минут. Такой усилитель должен содержать минимальное число дефицитных элементов и работать в широком интервале изменения напряжения питания и сопротивления нагрузки.

Схема УНЧ на полевом и кремниевом транзисторах

Схема простого усилителя мощности НЧ с непосредственной связью между каскадами приведена на рис. 6 [Рл 3/00-14]. Входное сопротивление усилителя определяется номиналом потенциометра R1 и может изменяться от сотен Ом до десятков МОм. На выход усилителя можно подключать нагрузку сопротивлением от 2. 4 до 64 Ом и выше.

При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне питающих напряжений от 3 до 15 В, хотя приемлемая работоспособность его сохраняется и при снижении напряжения питания вплоть до 0,6 В.

Емкость конденсатора С1 может быть выбрана в пределах от 1 до 100 мкФ. В последнем случае (С1 =100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.

Рис. 6. Схема простого усилителя низкой частоты на двух транзисторах.

Амплитуда входного сигнала УНЧ не должна превышать 0,5. 0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.

Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливают напряжение на стоке транзистора VT1, равное 50. 60% от напряжения источника питания. Транзистор VT2 должен быть установлен на теплоотводя-щей пластине (радиаторе).

Трекаскадный УНЧ с непосредственной связью

На рис. 7 показана схема другого внешне простого УНЧ с непосредственными связями между каскадами. Такого рода связь улучшает частотные характеристики усилителя в области нижних частот, схема в целом упрощается.

Рис. 7. Принципиальная схема трехкаскадного УНЧ с непосредственной связью между каскадами.

В то же время настройка усилителя осложняется тем, что каждое сопротивление усилителя приходится подбирать в индивидуальном порядке. Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30. 50) к 1. Резистор R1 должен быть 0,1. 2 кОм. Расчет усилителя, приведенного на рис. 7, можно найти в литературе, например, [Р 9/70-60].

Схемы каскадных УНЧ на биполярных транзисторах

На рис. 8 и 9 показаны схемы каскодных УНЧ на биполярных транзисторах. Такие усилители имеют довольно высокий коэффициент усиления Ку. Усилитель на рис. 8 имеет Ку=5 в полосе частот от 30 Гц до 120 кГц [МК 2/86-15]. УНЧ по схеме на рис. 9 при коэффициенте гармоник менее 1% имеет коэффициент усиления 100 [РЛ 3/99-10].

Рис. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 5.

Рис. 9. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 100.

Экономичный УНЧ на трех транзисторах

Для портативной радиоэлектронной аппаратуры важным параметром является экономичность УНЧ. Схема такого УНЧ представлена на рис. 10 [РЛ 3/00-14]. Здесь использовано каскадное включение полевого транзистора VT1 и биполярного транзистора VT3, причем транзистор VT2 включен таким образом, что стабилизирует рабочую точку VT1 и VT3.

При увеличении входного напряжения этот транзистор шунтирует переход эмиттер — база VT3 и уменьшает значение тока, протекающего через транзисторы VT1 и VT3.

Рис. 10. Схема простого экономичного усилителя НЧ на трех транзисторах.

Как и в приведенной выше схеме (см. рис. 6), входное сопротивление этого УНЧ можно задавать в пределах от десятков Ом до десятков МОм. В качестве нагрузки использован телефонный капсюль, например, ТК-67 или ТМ-2В. Телефонный капсюль, подключаемый при помощи штекера, может одновременно служить выключателем питания схемы.

Напряжение питания УНЧ составляет от 1,5 до 15 В, хотя работоспособность устройства сохраняется и при снижении питающего напряжения до 0,6 В. В диапазоне напряжения питания 2. 15 В потребляемый усилителем ток описывается выражением:

1(мкА) = 52 + 13*(Uпит)*(Uпит),

где Uпит – напряжение питания в Вольтах (В).

Если отключить транзистор VT2, потребляемый устройством ток увеличивается на порядок.

Двухкаскадные УНЧ с непосредственной связью между каскадами

Примерами УНЧ с непосредственными связями и минимальным подбором режима работы являются схемы, приведенные на рис. 11 – 14. Они имеют высокий коэффициент усиления и хорошую стабильность.

Рис. 11. Простой двухкаскадный УНЧ для микрофона (низкий уровень шумов, высокий КУ).

Рис. 12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.

Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 – вариант 2.

Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [МК 5/83-XIV]. В качестве микрофона ВМ1 использован микрофон электродинамического типа.

В роли микрофона может выступать и телефонный капсюль. Стабилизация рабочей точки (начального смещения на базе входного транзистора) усилителей на рис. 11 – 13 осуществляется за счет падения напряжения на эмиттерном сопротивлении второго каскада усиления.

Рис. 14. Двухкаскадный УНЧ с полевым транзистором.

Усилитель (рис. 14), имеющий высокое входное сопротивление (порядка 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и биполярном — VT2 (с общим).

Каскадный усилитель низкой частоты на полевых транзисторах, также имеющий высокое входное сопротивление, показан на рис. 15.

Рис. 15. схема простого двухкаскадного УНЧ на двух полевых транзисторах.

Схемы УНЧ для работы с низкоОмной нагрузкой

Типовые УНЧ, предназначенные для работы на низкоомную нагрузку и имеющие выходную мощность десятки мВт и выше, изображены на рис. 16, 17.

Рис. 16. Простой УНЧ для работы с включением нагрузки с низким сопротивлением.

Электродинамическая головка ВА1 может быть подключена к выходу усилителя, как показано на рис. 16, либо в диагональ моста (рис. 17). Если источник питания выполнен из двух последовательно соединенных батарей (аккумуляторов), правый по схеме вывод головки ВА1 может быть подключен к их средней точки напрямую, без конденсаторов СЗ, С4.

Рис. 17. Схема усилителя низкой частоты с включением низкоомной нагрузки в диагональ моста.

Если вам нужна схема простого лампового УНЧ то такой усилитель можно собрать даже на одной лампе, смотрите у нас на сайте по электронике в соответствующем разделе.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год.

Исправления в публикации: на рис. 16 и 17 вместо диода Д9 установлена цепочка из диодов.

После освоения азов электроники, начинающий радиолюбитель готов паять свои первые электронные конструкции. Усилители мощности звуковой частоты, как правило самые повторяемые конструкции. Схем достаточно много, каждая отличается своими параметрами и конструкцией. В этой статье будут рассмотрены несколько простейших и полностью рабочих схем усилителей, которые успешно могут быть повторены любым радиолюбителем. В статье не использованы сложные термины и расчеты, все максимально упрощено, чтобы не возникло дополнительных вопросов.

Начнем с более мощной схемы.
Итак, первая схема выполнена на известной микросхеме TDA2003. Это монофонический усилитель с выходной мощностью до 7 Ватт на нагрузку 4 Ом. Хочу сказать, что стандартная схема включения этой микросхемы содержит малое количество компонентов, но пару лет назад мною была придумана иная схема на этой микросхеме. В этой схеме количество комплектующих компонентов сведено к минимуму, но усилитель не потерял свои звуковые параметры. После разработки данной схемы, все свои усилители для маломощных колонок стал делать именно на этой схеме.

Схема представленного усилителя имеет широкий диапазон воспроизводимых частот, диапазон питающих напряжений от 4,5 до 18 вольт (типовое 12-14 вольт). Микросхему устанавливают на небольшой теплоотвод, поскольку максимальная мощность достигает до 10 Ватт.

Микросхема способна работать на нагрузку 2 Ом, это значит, что к выходу усилителя можно подключать 2 головки с сопротивлением 4 Ом.
Входной конденсатор можно заменить на любой другой, с емкостью от 0,01 до 4,7 мкФ (желательно от 0,1 до 0,47 мкФ), можно использовать как пленочные, так и керамические конденсаторы. Все остальные компоненты желательно не заменять.

Регулятор громкости от 10 до 47 кОм.
Выходная мощность микросхемы позволяет применять его в маломощных АС для ПК. Очень удобно использовать микросхему для автономных колонок к мобильному телефону и т.п.
Усилитель работает сразу после включения, в дополнительной наладке не нуждается. Советуется минус питания дополнительно подключить к теплоотводу. Все электролитические конденсаторы желательно использовать на 25 Вольт.

Вторая схема собрана на маломощных транзисторах, и больше подойдет в качестве усилителя для наушников.

Это наверное самая качественная схема такого рода, звук чистый, чувствуются весь частотный спектр. С хорошими наушниками, такое ощущение, что у вас полноценный сабвуфер.

Усилитель собран всего на 3-х транзисторах обратной проводимости, как самый дешевый вариант, были использованы транзисторы серии КТ315, но их выбор достаточно широк.

Усилитель может работать на низкоомную нагрузку, вплоть до 4-х Ом, что дает возможность, использовать схему для усиления сигнала плеера, радиоприемника и т.п. В качестве источника питания использована батарейка типа крона с напряжением 9 вольт.
В окончательном каскаде тоже применены транзисторы КТ315. Для повышения выходной мощности можно применить транзисторы КТ815, но тогда придется увеличить напряжение питания до 12 вольт. В этом случае мощность усилителя будет достигать до 1 Ватт. Выходной конденсатор может иметь емкость от 220 до 2200 мкФ.
Транзисторы в этой схеме не нагреваются, следовательно, какое-либо охлаждение не нужно. При использовании более мощных выходных транзисторов, возможно, понадобятся небольшие теплоотводы для каждого транзистора.

И наконец – третья схема. Представлен не менее простой, но проверенный вариант строения усилителя. Усилитель способен работать от пониженного напряжения до 5 вольт, при таком случае выходная мощность УМ будет не более 0,5 Вт, а максимальная мощность при питании 12 вольт достигает до 2-х Ватт.

Выходной каскад усилителя построен на отечественной комплементарной паре. Регулируют усилитель подбором резистора R2. Для этого желательно использовать подстроечный регулятор на 1кОм. Медленно вращаем регулятор до тех пор, пока ток покоя выходного каскада не будет 2-5 мА.

Усилитель не обладает высокой входной чувствительностью, поэтому желательно перед входом применить предварительный усилитель.

Немало важную роль в схеме играет диод, он тут для стабилизации режима выходного каскада.
Транзисторы выходного каскада можно заменить на любую комплементарную пару соответствующих параметров, например КТ816/817. Усилитель может питать маломощные автономные колонки с сопротивлением нагрузки 6-8 Ом.

Усилитель 2Вт на транзисторах для компьютера — Усилители мощности низкой частоты (на транзисторах) — Усилители НЧ и все к ним

0

Яркий пример (не обижайся, друг) полнейшей безграмотности автора в аудиотехнике и некритичного подхода работников сайта к публикациям. Даже «перекатывать» чужие схемы надо умело, ТЕМ БОЛЕЕ простые схемы. Их будут повторять в первую очередь неопытные люди, а потому любая ошибка или неясность становится для них проблемой. Нет, сама схема в принципе правильная и работоспособная, вот только при использовании четырёхомного динамика ровно одна треть вых. мощности будет «улетать» на эмиттерных резисторах выходного каскада, которые в этом случае должны быть мощностью не менее половины ватта каждый. Очевидно, схема рассчитана на динамики 16 Ом, либо это просто опечатка, и их номинал 0,22Ом. В УНЧ такой малой мощности эти резисторы чаще не ставят вообще. Во всяком случае, их номинал должен быть не выше 1Ом. Регулятор громкости номиналом 100 Ом «посадит» большинство линейных выходов, поэтому не получится ни качества, ни громкости звука. Насчёт компъютерного выхода не знаю точно, но боюсь, что та же картина. Для исправления необходимо резисторы входного делителя 5,6 к и 1к надо увеличить раз в пять (25-30к и 5,1к), а сопротивление потенциометра не менее, че до одного килоома. При этом в любом варианте может потребоваться подбор одного из базовых резисторов для получения половины напряжения питания на «плюсе» выходного электролита, иначе не получить качественный звук. В идеале, тот, кто побогаче деталями, ставьте вместо верхнего базового резистора последовательную цепочку 10-15к плюс триммер 20-30к. Кстати, верхний конец базового резистора стоит «пересадить» на плюс выходного конденсатора, что резко улучшит как качество звука, так и стабильность работы УНЧ. Насчёт объединения эмиттерных резисторов: они в принципе нужны для стабилизации работы выходного каскада, но в случае их объединения, это только защита от короткого замыкания выхода, причём ну очень неэффективная!

Простой операционный усилитель | Дискретные полупроводниковые схемы

ЧАСТИ И МАТЕРИАЛЫ

  • Две 6-вольтовые батареи
  • Четыре NPN-транзистора — рекомендуются модели 2N2222 или 2N3403 (каталог Radio Shack № 276-1617 — это пакет из пятнадцати NPN-транзисторов, идеально подходящий для этого и других экспериментов)
  • Два PNP-транзистора — рекомендуются модели 2N2907 или 2N3906 (каталог Radio Shack № 276-1604 — это набор из пятнадцати PNP-транзисторов, идеально подходящий для этого и других экспериментов)
  • Два потенциометра 10 кОм, однооборотные, с линейным конусом (каталог Radio Shack № 271-1715)
  • Один резистор 270 кОм
  • Три резистора по 100 кОм
  • Один резистор 10 кОм

ПЕРЕКРЕСТНЫЕ ССЫЛКИ

Уроки электрических цепей , том 3, глава 4: «Транзисторы с биполярным переходом» Уроки электрических цепей , том 3, глава 8: «Операционные усилители»

ЦЕЛИ ОБУЧЕНИЯ

  • Разработка схемы дифференциального усилителя с использованием токовых зеркал.
  • Влияние отрицательной обратной связи на дифференциальный усилитель с высоким коэффициентом усиления.

ПРИНЦИПАЛЬНАЯ СХЕМА





ИЛЛЮСТРАЦИЯ



  ИНСТРУКЦИИ

Эта схема усовершенствована по сравнению с показанным ранее дифференциальным усилителем. Вместо того, чтобы использовать резисторы для снижения напряжения в цепи дифференциальной пары, вместо этого используется набор токовых зеркал, в результате чего достигается более высокий коэффициент усиления по напряжению и более предсказуемые характеристики.

При более высоком коэффициенте усиления по напряжению эта схема способна функционировать как рабочий операционный усилитель или операционный усилитель . Операционные усилители составляют основу многих современных аналоговых полупроводниковых схем, поэтому важно понимать внутреннюю работу операционного усилителя.

PNP-транзисторы Q 1 и Q 2 образуют токовое зеркало, которое пытается удерживать ток, разделенный поровну через две дифференциальные пары транзисторов Q 3 и Q 4 .Транзисторы NPN Q 5 и Q 6 образуют еще одно токовое зеркало, устанавливая общий ток дифференциальных пар на уровне, заданном резистором R prg .

Измерьте выходное напряжение (напряжение на коллекторе Q 4 относительно земли) при изменении входного напряжения. Обратите внимание, как два потенциометра по-разному влияют на выходное напряжение: один вход имеет тенденцию управлять выходным напряжением в одном направлении (неинвертирующий), а другой имеет тенденцию управлять выходным напряжением в противоположном направлении (инвертирующий).

Вы заметите, что выходное напряжение наиболее чувствительно к изменениям на входе, когда два входных сигнала почти равны друг другу.

После того, как дифференциальная характеристика схемы была подтверждена (резкий переход выходного напряжения от одного предельного уровня к другому, когда один вход регулируется выше и ниже уровня напряжения другого входа), вы готовы использовать эту схему в качестве реального операционного усилителя. Простая схема операционного усилителя, называемая повторителем напряжения , является хорошей конфигурацией, которую можно попробовать в первую очередь.

Чтобы создать схему повторителя напряжения, соедините напрямую выход усилителя с его инвертирующим входом. Это означает соединение клемм коллектора и основания Q 4 вместе и отказ от «инвертирующего» потенциометра:

.







Обратите внимание на треугольный символ операционного усилителя, показанный на нижней принципиальной схеме. Инвертирующий и неинвертирующий входы обозначены символами (-) и (+) соответственно, а выходной разъем находится на правой вершине.

Провод обратной связи, соединяющий выход с инвертирующим входом, показан красным на приведенных выше схемах. В качестве повторителя напряжения выходное напряжение должно «следовать» входному напряжению очень близко, отклоняясь не более чем на несколько сотых вольта.

Это гораздо более точная схема повторителя, чем схема с одним транзистором с общим коллектором, описанная в более раннем эксперименте! Более сложная схема операционного усилителя называется неинвертирующим усилителем , и в ней используется пара резисторов в контуре обратной связи для «обратной связи» части выходного напряжения на инвертирующий вход, заставляя усилитель выводить напряжение, равное несколько кратно напряжению на неинвертирующем входе.

Если мы используем два резистора одинакового номинала, напряжение обратной связи будет составлять 1/2 выходного напряжения, в результате чего выходное напряжение станет вдвое больше напряжения, подаваемого на неинвертирующий вход. Таким образом, мы имеем усилитель напряжения с точным коэффициентом усиления 2:

.







При тестировании этой схемы неинвертирующего усилителя вы можете заметить небольшие расхождения между выходным и входным напряжениями. В соответствии с номиналами резисторов обратной связи коэффициент усиления по напряжению должен быть ровно 2.

Однако вы можете заметить отклонения порядка нескольких сотых вольта между выходным напряжением и тем, которое должно быть. Эти отклонения связаны с несовершенством схемы дифференциального усилителя и могут быть значительно уменьшены, если мы добавим дополнительные каскады усиления для увеличения коэффициента усиления по дифференциальному напряжению.

Однако одним из способов максимизировать точность существующей схемы является изменение сопротивления R prg . Этот резистор задает контрольную точку нижнего токового зеркала и тем самым влияет на многие рабочие параметры операционного усилителя.

Попробуйте подставить значения дифференциального сопротивления в диапазоне от 10 кОм до 1 МОм. Не используйте сопротивление менее 10 кОм, иначе токовые зеркальные транзисторы могут начать перегреваться и термически «убегать».

Некоторые операционные усилители, доступные в предварительно упакованных блоках, предоставляют пользователю возможность аналогичным образом «запрограммировать» токовое зеркало дифференциальной пары и называются программируемыми операционными усилителями . Большинство операционных усилителей не программируются, и их внутренние контрольные точки зеркала тока фиксируются внутренним сопротивлением, подогнанным до точного значения на заводе.

Simple Basic audio Amplifier — CircuitBest

Музыка — очень важная вещь. Это способ выразить эмоции,

Лично я слушаю много музыки. Это мой секрет моей энергии. Даже я слушаю музыку, когда пишу посты для вас, ребята. Итак, давайте перейдем к нашей теме Базовый аудиоусилитель на транзисторе (IRFZ44N N-Channel MOSFET).

Вещи, необходимые для аудиоусилителя:

Необходимые инструменты:



Посмотрите видео на YouTube, посвященное созданию простого базового аудиоусилителя:

Вот Видео от Creative Creator Посмотрите его и все поймете.

Как работает схема аудиоусилителя?

Схема работает в базовой концепции транзисторов.

Низкочастотные звуковые сигналы исходили от устройств Audible. Этот сигнал слишком слаб, чтобы его можно было услышать через динамик.

Здесь используется один транзистор, что означает, что он может давать только монофонический выход. Если вам нужен выход Sterio, вам нужно использовать 2 N-канальных МОП-транзистора IRFZ44N.

Предположим, речь идет о левом сигнале. Левый сигнал имеет 2 провода: один — Left Signal Wire , а другой — GND .Провод GND одинаков для левого и правого каналов. Но канальный провод для разных каналов разный.

Сигнальный провод подключается к затвору транзистора . Теперь транзистор включается и выключается для последующих частот. Для этого напряжения стока и истока транзистора различаются.

Для этого слабые сигналы будут усиливаться. И пропускная способность тоже будет высокой. Теперь мы можем услышать громкий звук из динамика.

шагов для создания схемы:

Вот несколько картинок для создания схемы.Я сделал простую базовую схему аудиоусилителя на печатной плате, чтобы сделать схему максимально простой. Вы также можете сделать схему на макетной плате. Но может быть неплотное соединение, поэтому я припаял все компоненты напрямую. Таким образом, не будет никакого свободного соединения.

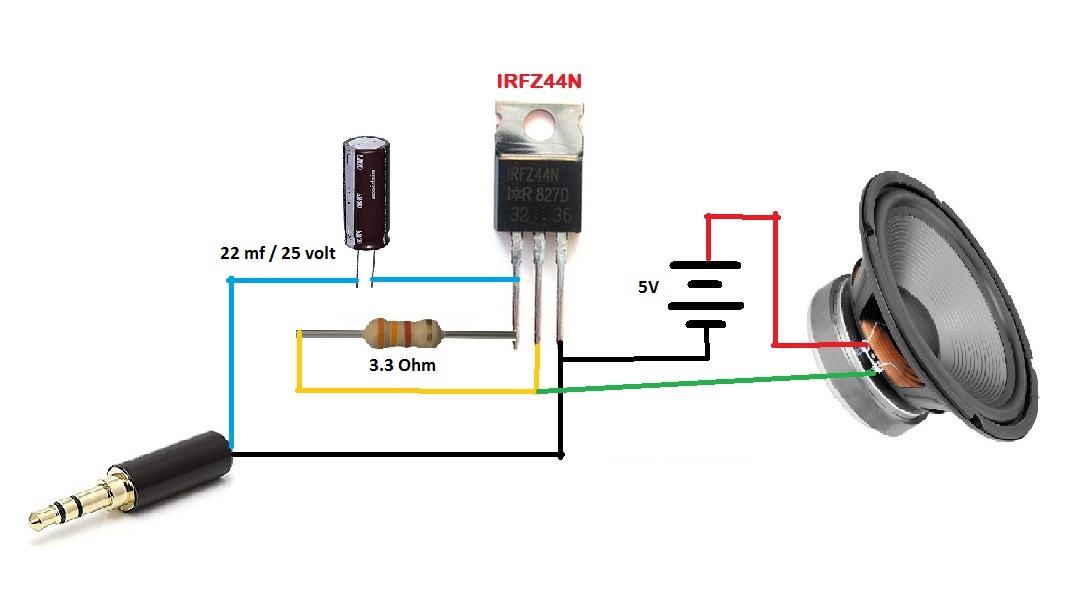

Принципиальная схема:

Вот полная схема простого усилителя звука.



Примечания:

Это простая схема.Таким образом, у схемы есть некоторые недостатки. Вот почему эта схема не предназначена для практических целей.

В схеме отсутствует шумоподавление. Таким образом, вы обнаружите дополнительный гул в усилителе.

Этот усилитель может дать вам слышимый звук, но не слишком громкий.

Это монофонический усилитель. Вы можете сделать это стерео, просто используя ту же другую схему.

Слишком большие потери в цепи. Это не энергоэффективно.Поэтому в настоящее время домашние кинотеатры и другие музыкальные системы используют усилитель класса D. Усилитель класса D имеет КПД от 80 до 90%.

Базовым и популярным усилителем класса D является PAM8403. Он может легко управлять динамиками мощностью 2,5 Вт. Он может дать максимум 10 Вт на выходе. И главное, что плате не нужны высокие напряжения. Он может работать с питанием от 3В до 5В. Он отлично подходит для портативных акустических систем Bluetooth.

Но в целом отличная схема для любителя. Они могут практиковать схемы для удовольствия.

Вы также можете прочитать другую статью о подключении, но не на зарядке.

Компьютеры и электроника. Сборка простого аудиоусилителя мощностью 1 Вт

Простой аудиоусилитель мощностью 1 Вт

Макетная плата без пайки позволяет легко экспериментировать с дополнениями к радиосхеме. В этом разделе мы построим простой усилитель, чтобы вся комната могла слышать радио через динамик. Наш усилитель не будет оглушать, так как мы максимально упростили построить, но выход довольно впечатляет для одного транзистора.


Нажмите на фото, чтобы увеличить его

С усилителем наше радио выглядит как на фото выше.

Ниже представлена ​​секция усилителя крупным планом:


Нажмите на фото, чтобы увеличить его

каталог.

Для усилителя необходимы следующие детали:

  • Транзистор Дарлингтона MPSW45A
    Это основная рабочая часть усилителя.
  • Небольшой динамик
  • Два резистора по 100 000 Ом
    На этом резисторе будут четыре цветные полосы. Цвета будут коричневыми, черными, желтыми и золотыми.
  • Резистор 10 000 Ом
    Цвета: коричневый, черный, оранжевый и золотой.
  • Резистор 50 Ом
    Цвета: зеленый, черный, черный и золотой.
  • Аккумуляторная батарея 9 вольт
  • Аккумулятор 9000

Использование меченной сетки, как и прежде, детали соединены следующим образом:

  • Перемычка проволоки: J22 до I27
  • 10 000 Ом-резистор (коричневый, черный, оранжевый): G20 до F28
  • Резистор 100 000 Ом (коричневый, черный, желтый): h37 до h38
  • Резистор 100 000 Ом (коричневый, черный, желтый): I28 до I29
  • MPSW45A: J27, J28 и J29
  • Резистор 50 Ом (зеленый, черный, черный): от I33 до I34
  • Динамик: от F29 до J33
  • Отрицательный провод батареи 9 В (черный): F26
  • Положительный провод батареи 9 В (красный): F34

Более постоянная версия

Как и прежде, мы можем скопировать схему на печатную плату и надежно припаяйте все детали.


Нажмите на фото, чтобы увеличить его


Нажмите на фото, чтобы увеличить его


Нажмите на фото, чтобы увеличить его

Как это делается?

Сердцем усилителя является транзистор. Мы могли бы использовать больше обычный NPN-транзистор, например 2N4401, но для получения более громкого звука мы используйте специальный транзистор типа «два в одном», называемый транзистором Дарлингтона.


Нажмите на фото, чтобы увеличить его

Транзистор Дарлингтона состоит из двух транзисторов в одном корпусе. может усиливать сигналы намного больше, чем один транзистор.

Транзисторы усиливают сигнал, действуя как переменный резистор. Ставим сигнал в базе, и сигнал контролирует, сколько тока идет через транзистор от эмиттера к коллектору.

Однако если мы просто подадим сигнал на базу, транзистор полностью выключаться, когда сигнал был низким, и полностью включаться, когда сигнал высокий. Это поведение полезно, когда мы хотим использовать транзистор в качестве переключателя, но мы должны изменить поведение, чтобы сделать хороший аудио усилитель.

Когда сигнал равен нулю, мы хотим, чтобы выход усилителя был на полпути между 0 и 9 вольт (4,5 вольт). Мы можем организовать для этого происходит с помощью делителя напряжения. Делитель напряжения — это два резистора, один подключен к положительной стороне аккумулятора, а другой к негативная сторона. Там, где они встречаются посередине, напряжение будет делиться пополам (если резисторы одинаковые).

Поскольку через резисторы все время протекает ток, мы хотим, чтобы их значения быть высоким, чтобы через них не протекал большой ток.Это предотвратит чтобы они не нагревались, и чтобы батарея работала дольше. В нашей схеме мы используйте 100000 Ом.

Большие резисторы в делителе напряжения также облегчают для сигнала, чтобы подтолкнуть напряжение выше или ниже. Это хорошая вещь, так как это означает, что наш усилитель будет более чувствительным. В нашем случае сигнал от радио немного слишком сильный, и сигнал подталкивает напряжение слишком высокое и слишком низкое, вызывая искажения. Итак, добавляем еще резистор на 10 000 Ом, чтобы согласовать сигнал с нашим усилителем.

Транзистор может выдерживать мощность 1 Вт до того, как станет слишком горячим, что снижает продолжительность жизни. Если мы позволим получить полные 9 вольт, схема будет потреблять более 2 ватт, и звук при этом был бы красивый и громкий, транзистор будет сильно греться, да и батарея долго не протянет. Чтобы сделать усилитель потребляет всего один ватт, мы поставили резистор на 50 Ом, чтобы снизить ток. Вы могли заметить на фотографиях, что я на самом деле использовал 100 Ом для прототипа, чтобы снизить уровень шума в лаборатории. Ты можно думать об этом резисторе как о регуляторе громкости, хотя вы не можете отрегулируйте его, не подбирая другой резистор.Переменный резистор, который может выдерживать 2 Вт и переходить от 50 Ом к 150 Ом, что позволит вам варьировать громкость. Мы оставим эту модификацию экспериментатору.

Далее: Звуковой усилитель на интегральной схеме мощностью 1 Вт.

Del.icio.us

Некоторые из моих других веб-сайтов:


Отправить письмо на Саймон Квеллен Филд через [email protected] >Google

Basic Amplifier Circuits – Make to Learn

Сделать учиться

Базовая схема усилителя для операционного усилителя LM714

Примечание. Контакт 1 операционного усилителя обозначен небольшим круглым углублением над этим контактом.

  1. Блок питания
    1. Контакт 7 подключен к положительному напряжению (+9В).
    2. Контакт 4 подключен к отрицательному напряжению (-9В).
  2. Земля: Контакт 3 соединен с землей.
  3. Резистор обратной связи: Резистор обратной связи соединяет контакты 2 и 6.
  4. Ввод (Источник музыки )
    1. Один вход музыкального проигрывателя подключен к земле.
    2. Другой вход от музыкального проигрывателя подключен к входному резистору (коричневый-черный-красный).
    3. Второй вывод входного резистора подключен к контакту 2 операционного усилителя.
  5. Выход (Динамик)
    1. Один провод от динамика подключен к контакту 6 операционного усилителя.
    2. Другой провод динамика подключен к земле.



Сделать учиться

  Схема операционного усилителя на транзисторах













Чтобы улучшить базовую схему операционного усилителя, начните с временного удаления резистора обратной связи и выходных соединений с динамиком из схемы.

  1. Резистор обратной связи: Снимите резистор обратной связи, соединяющий контакты 2 и 6.
  2. Выход (Динамик) : Удалите соединение между контактом 6 и динамиком.

Затем выполните следующие соединения:

  1. Подключение коллекторов транзисторов к выходу операционного усилителя:

Подключите контакт 1 (коллектор) каждого из двух транзисторов к контакту 6 (выход) операционного усилителя.

  1. Транзисторный блок питания
  2. Подключите контакт 2 (база) транзистора TIP 122 к положительному (+9В) источнику питания.
  3. Затем подключите контакт 2 (база) транзистора TIP 127 к отрицательному (-9 В) источнику питания.
  1. Выход на динамик
  2. Подключите контакт 3 (эмиттер) каждого транзистора к общей точке выхода на макетной плате.
  3. Затем подключите вывод двух транзисторов к одному проводу динамика.
  4. Другой провод динамика уже должен быть заземлен.
  1. Резистор обратной связи
  2. Подключите один конец резистора обратной связи к контакту 2 операционного усилителя.
  3. Подключите другой конец резистора обратной связи к общей точке выхода (которая, в свою очередь, подключена к динамику), как описано в шаге 3 (выше).

Схема простого гибридного аудиоусилителя


До сих пор ведутся споры о том, что лучше, лампы или транзисторы. Мы не собираемся вмешиваться в этот спор здесь. Но если вы не можете определиться, попробуйте этот простой усилитель. В этом усилителе используется лампа в качестве предварительного усилителя и полевой МОП-транзистор в выходном каскаде.Сильная отрицательная обратная связь делает частотную характеристику плоской, как блин. В прототипе усилителя мы также попробовали несколько альтернативных компонентов.
Например, BUZ11 можно заменить на IRFZ34N, а вместо ECC88 можно использовать ECC83. В этом случае анодное напряжение должно быть немного снижено до 155 В. Для ECC83 (или его американского эквивалента 12AX7) требуется 2 x 6,3 В для питания накала, и между двумя триодами нет экрана, обычно подключенного к контакту 9. Это штифт теперь подключен к общему из двух нитей.

Нити соединены с землей через R5. Если вы следите за качеством, вы должны по крайней мере использовать типы MKT для разделительных конденсаторов C1, C4 и C7. Еще лучше конденсаторы MKP. Для C8 вам следует взглянуть на линейку электролитов Panasonic для аудио класса. P1 используется для установки количества отрицательной обратной связи. Чем больше отрицательная обратная связь, тем более плоской будет частотная характеристика, но тем меньше становится общий коэффициент усиления.

Принципиальная схема:


С помощью P2 можно установить ток покоя через T2.Мы выбрали достаточно большой ток 1,3 А, чтобы выходной каскад работал в режиме класса А. При этом выделяется относительно большое количество тепла, поэтому для T2 следует использовать большой радиатор с тепловым коэффициентом 1 К/Вт или лучше. Для L1 мы соединили две вторичные обмотки последовательно от тороидального трансформатора 2x18V/225VA.

Полученная индуктивность в 150 мГн была немного больше рекомендуемых 50 мГн. Однако при выходной мощности 1 Вт усилитель с трудом воспроизводил сигналы ниже 160 Гц.Искажение возросло до 9% для сигнала частотой 20 Гц при мощности 100 мВт. Для правильного воспроизведения низкочастотных сигналов усилителю нужна катушка гораздо большего размера с железным сердечником и воздушным зазором. Это предотвращает насыщение сердечника, когда через катушку протекает большой постоянный ток.

Схема расположения деталей:


Такой сердечник можно найти в устаревшем оборудовании, например в старых видеомагнитофонах. Подходящий сердечник состоит из сварных профилей E и I. Эти трансформаторы можно переделать под нужный индуктор следующим образом: прорезать сварку, убрать обмотки, добавить от 250 до 300 обмоток 0.8-миллиметровый эмалированный медный провод, прочно закрепите секции E и I вместе с листом бумаги между ними в качестве изоляции.

Концепции, используемые в этой схеме, очень хорошо подходят для некоторых экспериментов. Количество напряжений питания может быть проблемой для начала. По этой причине мы разработали блок питания специально для этого усилителя (четырехканальный блок питания для гибридного усилителя). Это, конечно, так же легко можно использовать с другими усилителями. В источнике питания используется каскадный каскад для вывода нестабилизированного напряжения 170 В для каскада SRPP (двухтактный с одним рельсом) (V1).

Схема печатной платы:


В ходе первоначальных измерений мы обнаружили, что пульсации на этом источнике питания вызывают сильный гул на выходе усилителя. Чтобы обойти эту проблему, мы разработали отдельный регулятор напряжения (стабилизатор высокого напряжения с защитой от короткого замыкания), который может справиться с этими высокими напряжениями. Если вы используете отдельный трансформатор для питания накала, вы можете попробовать и посмотреть, работает ли схема без резистора R5. Во время тестирования мы использовали постоянное напряжение для питания накала.Хотя вы можете и не подозревать об этом по тестовым измерениям (см. таблицу), этот усилитель звучит неплохо.

На самом деле, он намного лучше многих бытовых усилителей. Выходная мощность довольно ограничена, но ее вполне достаточно, чтобы ваши соседи тоже могли наслаждаться музыкой. Можно сделать усилитель более мощным, и в этом случае мы рекомендуем вам использовать более одного MOSFET в выходном каскаде. Индуктор тоже нужно сделать мощнее. Поскольку это усилитель класса А, источник питания должен иметь возможность выдавать требуемый ток, который становится намного больше при более высоких выходных мощностях.КПД усилителя чуть более 30%.

Автор: Frans Janssens — Copyright: Elektor Electronics

Схема транзисторного усилителя

— JLCPCB

В этом проекте мы научим вас делать простую и качественную схему усилителя. Для изготовления этой схемы усилителя нам понадобится схема 2 типа. Один — схема усилителя, а другой — двойной источник питания. Чтобы сделать эту схему усилителя, мы будем использовать транзистор 2-го типа.

Список компонентов:

1.Транзистор – ТТА 1943 г.

                        TTC 5200

2. Плата проектирования (заказ от JLCPCB)

3. Конденсатор — 10000 мкф/100 вольт (2 шт.)

4. Диод – 1N 5408 (4 шт.)

5. Светодиод

6. Резистор – 1 кОм

7. Трансформатор – 24,0,24 В (3 Ампера)

Соединение цепи:

1 st соединяем транзистор с платой.Мы должны помнить, что нам может понадобиться использовать разделитель между транзистором и радиатором. Затем прикручиваем транзистор со схемой. Хотя это схема усилителя высокой мощности, для этого мы будем использовать двойной источник питания для схемы усилителя.

Чтобы посмотреть двойную цепь питания, вы можете проверить следующую ссылку.

Двойная цепь питания — https://www.youtube.com/watch?v=skDp_-_RxtE

От двойного питания получим 3 вида вольт.Соединяем весь кабель со схемой усилителя.

Теперь подключаем, входной аудиокабель со схемой. Мы это знаем, мы используем схему моноусилителя. Для этого мы используем моно входной аудиокабель. Соедините кабель заземления аудиовхода с заземляющей ветвью схемы усилителя, а кабель аудиовхода L/R с аудиовходом схемы усилителя.

Теперь просто подключаем динамик к схеме. Подсоедините кабель динамика к аудиовыходу схемы усилителя.

Теперь наша схема готова к использованию.Просто подключите питание и подключите источник звука с помощью кабеля аудиовхода.

Просто включите музыку и наслаждайтесь звуком

Схема усилителя

— обзор

3.2.3.1 Топология TIA

На схемы TIA особенно сильно влияет топология конструкции печатной платы, особенно в таких приложениях, как PPG, поскольку часто обнаруживаемые сигналы являются сложными и слабыми. Две наиболее часто используемые топологии проектирования TIA в оптическом мониторинге имеют нулевое смещение (рис.3.3A) и ТИА с обратным смещением (рис. 3.3B). Когда требуется высокая скорость и время отклика, используется конфигурация напряжения обратного смещения, когда на катод фотодиода подается положительное напряжение. Это вызывает увеличение ширины обеднения фотодиода и снижает Cj, тем самым улучшая характеристики на высоких частотах. Платой за это увеличение скорости является увеличение темнового тока (погрешность постоянного тока) и нелинейности. Когда фотодиод смещен в ноль, возникает очень небольшая ошибка по постоянному току и очень небольшой шум.Кроме того, отклик фотодетектора более линейный, чем при обратном смещении. Однако его паразитная емкость (Cp) выше (Bhat, 2012; Graeme, 1996).

В идеале для одно- или многоволновых систем PPG следует предпочесть TIA без напряжения обратного смещения, поскольку требования к скорости составляют всего несколько сотен герц (Гц) . Это позволит сохранить линейность интенсивности света и избежать ошибки постоянного тока. Кроме того, низкий уровень шума схемы позволяет легко проводить измерения PPG с меньшей амплитудой.Тем не менее, если используется обратное смещение (в основном при использовании лазерного диода), важно выбрать операционный усилитель типа FET с очень высоким входным импедансом, чтобы свести на нет высокое сопротивление перехода фотодиода с обратным смещением. Независимо от смещения, в приложениях PPG рекомендуется экранировать как фотодиод, так и TIA. Это делается для того, чтобы избежать помех от электростатических, магнитных и радиочастотных источников с сигналом PPG.

Третьей конфигурацией, которая особенно полезна в приложениях PPG, является дифференциальная TIA.Как показано на рис. 3.3C, фотодетектор можно подключить между входами двух однокаскадных TIA и управлять фототоками дифференциальным образом. Поскольку оба усилителя видят входной ток в различном направлении, если резисторы обратной связи Rf1 и Rf2 согласованы, то выходной сигнал будет в два раза больше, чем может быть достигнут с помощью несимметричного TIA.

(3.2)Vout=2.Ip.Rf

Ключевым преимуществом использования этой топологии TIA является подавление синфазного сигнала связанного шума.

Добавить комментарий

Ваш адрес email не будет опубликован.
