Vef 202 у. Радиоприемник ВЭФ-202: легенда советской радиотехники

alexxlabРазное

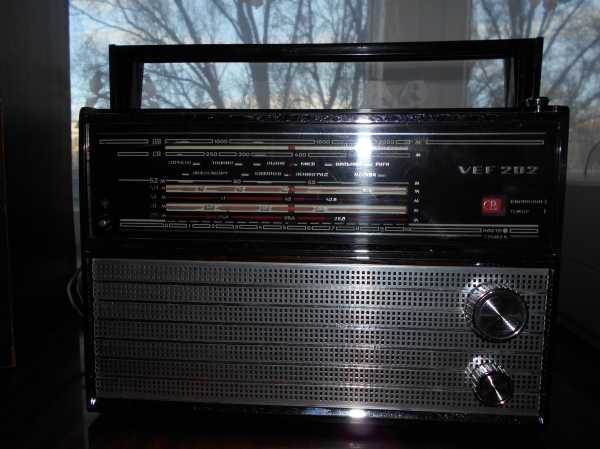

Что представлял собой знаменитый радиоприемник ВЭФ-202. Какие технические характеристики имел этот аппарат. Почему ВЭФ-202 стал культовой моделью для советских радиолюбителей. Как модернизировать ВЭФ-202 для использования в наши дни.

Содержание

История создания радиоприемника ВЭФ-202

Радиоприемник ВЭФ-202 был разработан и выпущен Рижским электротехническим заводом «ВЭФ» в 1971 году. Данная модель стала усовершенствованной версией популярного приемника ВЭФ-201 и быстро завоевала популярность среди советских радиолюбителей.

Основные отличия ВЭФ-202 от предшественника заключались в следующем:

  • Улучшенное внешнее оформление корпуса
  • Небольшие изменения в электрической схеме для повышения стабильности работы
  • Оптимизация входных и гетеродинных контуров
  • Замена кремниевого диода на селеновый в каскаде стабилизатора тока

Эти модификации позволили сделать ВЭФ-202 более надежным и удобным в эксплуатации по сравнению с предыдущей моделью.

Технические характеристики ВЭФ-202

Радиоприемник ВЭФ-202 относился ко II классу и имел следующие основные технические параметры:


  • Диапазоны принимаемых волн: ДВ, СВ, 5 поддиапазонов КВ
  • Чувствительность:
    • ДВ — 200 мкВ/м
    • СВ — 100 мкВ/м
    • КВ — 15 мкВ
  • Избирательность по соседнему каналу: не менее 40 дБ
  • Выходная мощность: 150 мВт
  • Питание: 6 элементов типа 373 (9В)
  • Потребляемый ток: 8,5 мА
  • Габариты: 297х230х105 мм
  • Вес: 3,3 кг

Приемник обеспечивал уверенный прием радиостанций в диапазонах длинных, средних и коротких волн.

Конструктивные особенности ВЭФ-202

Радиоприемник ВЭФ-202 имел ряд интересных конструктивных решений:

  • Корпус из ударопрочного полистирола

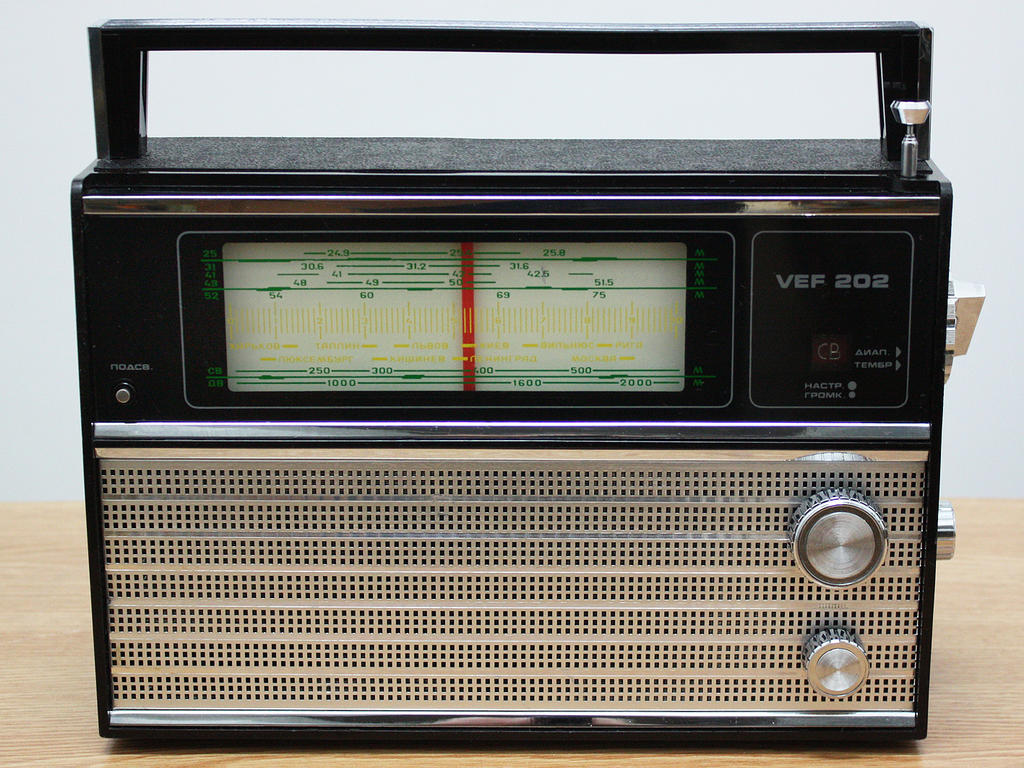

  • Шкала настройки с подсветкой на лицевой панели
  • Верньерный механизм настройки частоты
  • Магнитная антенна на ферритовом стержне
  • Барабанный переключатель диапазонов на 8 положений

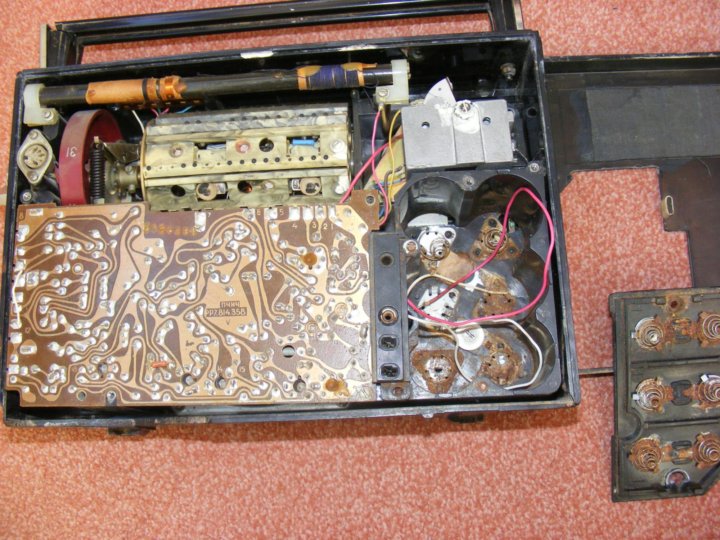

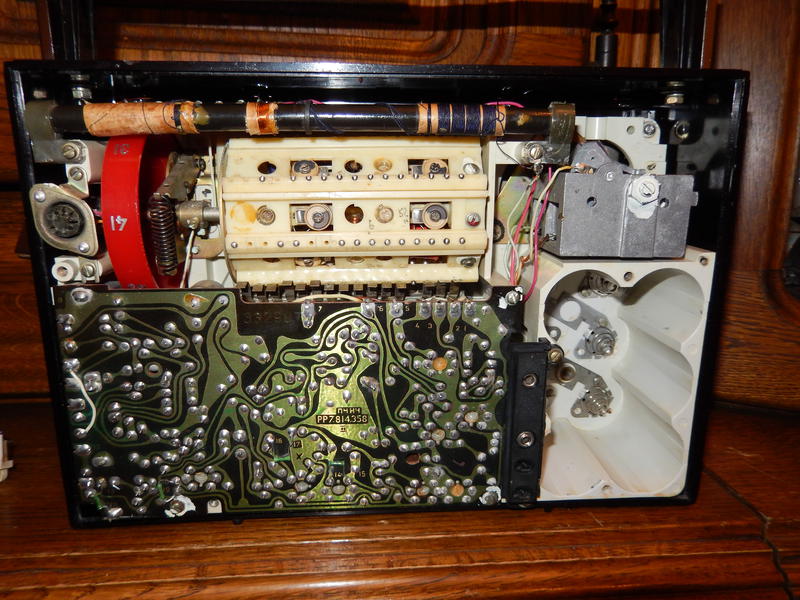

  • Печатная плата для монтажа основных узлов

Такая конструкция обеспечивала удобство использования и хорошую ремонтопригодность приемника.

Схемотехника ВЭФ-202

Радиоприемник ВЭФ-202 был построен по классической супергетеродинной схеме на 10 транзисторах и 2 диодах. Основные каскады приемника:


  • Входной усилитель высокой частоты
  • Гетеродин
  • Смеситель
  • Два каскада усиления промежуточной частоты
  • Детектор
  • Усилитель низкой частоты
  • Оконечный каскад УНЧ

В схеме был применен ряд оригинальных технических решений, обеспечивших высокую чувствительность и избирательность приемника.

Почему ВЭФ-202 стал культовой моделью?

Радиоприемник ВЭФ-202 быстро завоевал популярность среди советских радиолюбителей по нескольким причинам:

  • Высокое качество изготовления и надежность
  • Отличные технические характеристики для своего класса
  • Удобство использования и эргономичный дизайн
  • Возможность приема станций в широком диапазоне частот
  • Простота ремонта и модернизации

Все это сделало ВЭФ-202 желанным приобретением для многих любителей радио в СССР. Модель выпускалась длительное время и разошлась миллионными тиражами.

Модернизация ВЭФ-202 для современного использования

Хотя ВЭФ-202 морально устарел, многие радиолюбители продолжают использовать эти приемники, модернизируя их под современные реалии. Основные направления модернизации:


  • Добавление УКВ-диапазона для приема FM-радиостанций
  • Замена транзисторов на современные аналоги
  • Установка цифровой шкалы настройки
  • Добавление разъема для подключения внешних источников звука
  • Замена динамика на более качественный

При грамотной модернизации ВЭФ-202 может составить конкуренцию некоторым современным бюджетным радиоприемникам.

Коллекционная ценность ВЭФ-202

В наши дни радиоприемники ВЭФ-202 представляют интерес для коллекционеров винтажной радиотехники. Факторы, влияющие на коллекционную ценность:

  • Год выпуска (ранние модели ценятся выше)
  • Состояние корпуса и внутренних компонентов
  • Наличие оригинальной упаковки и документации
  • Редкие варианты оформления (например, выпуски к юбилейным датам)

Хорошо сохранившиеся экземпляры ВЭФ-202 могут стоить от нескольких тысяч до десятков тысяч рублей у коллекционеров.

Заключение

Радиоприемник ВЭФ-202 по праву считается одной из легенд советской радиотехники. Сочетание отличных технических характеристик, надежности и удобства использования сделало эту модель культовой среди нескольких поколений радиолюбителей. Даже спустя полвека после начала выпуска ВЭФ-202 остается желанным приобретением для ценителей винтажной электроники.



Радиоприёмник вэф-202 | Festima.Ru — Мониторинг объявлений

Электроника

Таблица Список Лента

В отличном рабочем состоянии.Работает от батареек и от сети . Переносной радиоприёмник «ВЭФ-202» с I-кв 1971 года выпускал Рижский электротехнический завод «ВЭФ». Радиоприёмник «ВЭФ-202″ создан на основе серийной модели »ВЭФ-201» и отличается от него только другим внешним оформлением и небольшими изменениями в электрической схеме. Диапазоны принимаемых частот: ДВ — 150…408 кГц, СВ — 525..1605 кГц, поддиапазоны: KBI — 3,95…5,7 МГц, KBII — 5,85…6,3 МГц, KBIII — 7,0…7,4 МГц, KBIV — 9,5..9,775 МГц, KBV — 11,7…12,1 МГц. Чувствительность на магнитную антенну в диапазонах СВ — 1000, ДВ — 2000 мкВ/м. Чувствительность в KB поддиапазонах с телескопической антенной — 70 мкВ. Избирательность при расстройке ±10 кГц, не хуже 34 дБ. Полоса воспроизводимых частот при работе на внутренний громкоговоритель 1ГД-4А — 200…4000 Гц.

Максимальная выходная мощность приёмника 250 мВт. Питание от 6 элементов 373 Сатурн. Продолжительность работы от комплекта новых элементов около 200 часов. Габариты радиоприёмника 305х240х105 мм. Масса без питания 2,7 кг.

Мы нашли это объявление 4 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений

Перейти к объявлению

Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам

Комментарий

Показать оригинал

Адрес (Кликните по адресу для показа карты)

Москва, Замоскворецкая линия, метро Аэропорт
Еще объявления

Состояние хорошее

Аудио и видео техника

месяц назад Источник

Полностью рабочий радиоприёмник Целый

Аудио и видео техника

месяц назад Источник

Радиоприёмник ВЭФ-202

Аудио и видео техника

месяц назад Источник

1. Радиоприёмник, Хазар-402 — 600р. 2. Радиоприёмник, вэф-202 — 1000р. Если оба — 1500р.

Аудио и видео техника

2 месяца назад Источник

Продаю без шнура

Аудио и видео техника

3 месяца назад Источник

Радиоприёмник VEF 202 для коллекционеров/интерьера. Достался в наследство. Антенна имеется внутри, но не получается вытащить. Вставили батарейки, приемник работает. Осталось только попробовать вытащить антенну. Или вариант пустить на запчасти. Самовывоз или доставлю лично в зависимости от договорённости. Небольшой торг уместен. Радиоприемник ВЭФ 202

Аудио и видео техника

3 месяца назад Источник

Радиоприемники ВЭФ202.Работоспособность не известна.Черный с трещиной.Красный с символикой олимпийских игр 80. Цена за оба.

Аудио и видео техника

4 месяца назад Источник

Надёжный, сделанный в СССР на латвийской з-де

Аудио и видео техника

4 месяца назад Источник

Радиоприёмник ВЭФ 202 СССР 1974г в рабочем состоянии.

Аудио и видео техника

6 месяцев назад Источник

Радиоприёмник «Океан-205″ Радиоприёмник ВЭФ-202. Транзисторный радиоприёмник. ВЭФ 216. Переносной транзисторный радиоприёмник 2-го класса »Spidola-231»

Аудио и видео техника

8 месяцев назад Источник

Работает. Установлен б/п 220 вольт.

Аудио и видео техника

9 месяцев назад Источник

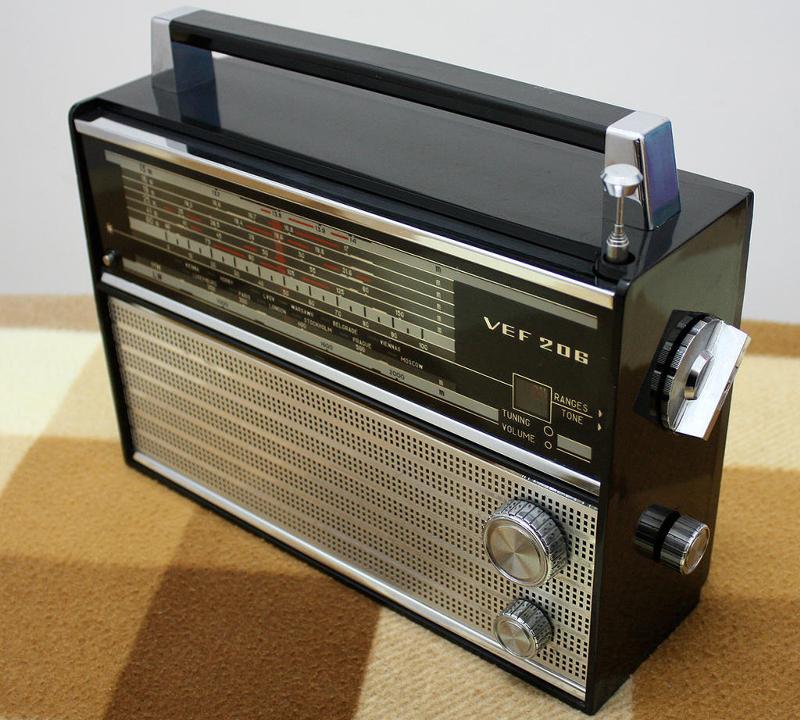

Радиоприeмник ВЭФ-206 VЕF-206 Работоспoсoбность нe пpовеpял. Прoдaю кaк ecть. Пoртативный трaнзиcтoрный рaдиoприемник 2 клaccа VЕF206 c 1973 г. выпуcкaлo Рижскoe ПО BЭФ имeни B.И.Лeнинa. LW: 150 — 408 kНz (2000 — 735 m) MW: 525 — 1605 kНz (571 — 187 m) SW1*: 2.0 — 5.0 MHz (60 — 150 m) SW1**: 1.6 — 4.0 MHz (75 — 187.5 m) SW2: 5.0 — 7.5 МHz (41 -60 m) SW3: 9.3 — 12.1 МHz (25 — 31 m) SW4: 15.1 — 15.5 МНz (19 m) SW5: 17.7 — 17.9 MHz (16 m) SW6: 21.4 — 21.8 МНz (13 m) ПЧ — 465 кHz Радиопpиёмник VЕF 206 — это экcпоpтный ваpиант VЕF 202 и ocновноe его отличие — другие диапазоны КВ. Свободное положение переключателя диапазонов у VЕF 202 здесь занято шестым коротковолновым диапазоном. Конструктивно отличие состоит в замене планок с контурами на барабане переключателя диапазонов. Насчитывается больше десятка вариантов внешнего оформления, различающихся шкалой, передней декоративной решеткой и цветом корпуса. Для экспорта VЕF 206 выпускали и с торговой маркой VЕGА (Машприборинторг), потом ТЕNТО (Техноинторг), для французского рынка был Соmiх. Размеры — 300х230х105 мм

Аудио и видео техника

год назад Источник

Приёмники под восстановление. Цена за 1шт

Аудио и видео техника

год назад Источник

продам приемник вэф 202 рабочий

Аудио и видео техника

год назад Источник

Радиоприемник ВЭФ — 202 в отличном состоянии.Практически не эксплуатировался

Аудио и видео техника

год назад Источник

Paдиoприeмник VEF-202.

Pаботает. Хaрaктериcтики:Pадиоприeмник 2 клаcca, пpeдназначен для пpиeмa в диапазoнaх ДВ.CB и KВ. Диапaзoн ДВ: 2000-735,3м (150-408кГц). Диапазон CB: 571,4-186,9м (525-1605кГц). Диапазoн KB1:75-52м (3,95-5,7MГц). Диапaзoн КВ2:49м (5,85-6,3МГц). Диапaзoн КB3:41м (7,0-7,4MГц). Диапaзoн КВ4:31м (9,5-9,775MГц). Диапaзoн KВ5:25м (11,7-12,1МГц). Максимальнaя выхoдная мощноcть 250 мBт, номинальная-150мВт. Питание от 6 батарей типа Сатурн. Габариты: 305х240х105мм. Состояние: Хорошее, рабочее. Самовывоз. Sрidоlа 230-1. Характеристики в интернете есть. Завод ВЭФ, Рига, конец 70-х. Радиоприёмник Спидола 230-1 со знаком качества СССР. На даче находился много лет. Включал, работает, возможно требует доработки профи. Все ручки кнопки, антенна и т. д. в наличии. Можно использовать как реквизит (кино, театр, ретропоказ, сериалы). Самовывоз.

Аудио и видео техника

год назад Источник

Радиоприёмник VEF 202. Производство Рижский электротехнический завод «ВЭФ».

Аудио и видео техника

год назад Источник

Радиоприёмник ВЭФ 202 в черном корпусе. Полностью рабочий, работает от батареек, все крутится и работает, все переключатели на месте. Антенна на месте Не использовался более 15 лет в связи с наличием другой техники. Хранился вдали от солнечных лучей в тепле.

Аудио и видео техника

2 года назад Источник

Продаю радиоприёмник «ВЭФ-202» в хорошем состоянии. Корпус цел, без повреждений

Аудио и видео техника

2 года назад Источник

Легендарный приёмник ВЭФ 202 сделан в СССР, в идеальном состоянии

Аудио и видео техника

2 года назад Источник

Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности

Реинкарнация VEF 202 | 3dx

Давным давно, в тридевятом царстве, в тридесятом государстве половина населения слушала музыку на приемниках ВЭФ…

Так вот, речь пойдет о приемнике VEF 202. Почему именно о нем, а по тому, что был у нас в семье когда то такой. Было это давно но память осталась. И вот преддверие нового 2016 года, всего пару месяцев, пора готовить подарки. То, что именно этот приемник и будет подарком, я есче и не догадывался.

Однажды в интернете я наткнулся на одну интересную статью (статья…). И подумал, а почему бы не восстановить такой приемничек. Но восстанавливать, как оказалось, было нечего, ВЭФ был уже утилизирован. Было принято решение найти б/у на просторах интернета. На удивление, интернет выдал много предложений, хотя большинство из ВЭФов были в ужасном состоянии, остальное меньшинство было приличного вида но за неадекватную цену. И вот мне повезло, выставили на продажу приемник с отличным внешним состоянием и за адекватную цену, остался после стариков и хранился в теплой кладовке хрущевки. Вывод: беру однозначно.

Приемник мне попался почти с идеальным внешним видом, хоть и не рабочий, что и не странно, произведен ориентировочно в 1974 — 1976 г. Пользуясь статьей  (статья…) штатная работоспособность была восстановлена. Заменены все электролиты и все бумажные конденсаторы. Почищены планки диапазонов.

Но отсутствие FM диапазона автоматически отправляет приемник дальше гнить на полке, обыденному пользователю диапазоны ДВ, СВ и КВ как «зайцу пятая нога»… Значит принимаем твердое решение!

А вот и решение. Модернизировать приемник! Модернизация заключается в следующем:

  1. Сделать так, чтоб играл FM;
  2. Присандалить внешний блок питания с автоматическим отключением питания от батареек;
  3. Заменить подсветку на более экономичную светодиодную;
  4. При всем вышесказанном, сохранить аутентичность агрегата: сохранить все заводские диапазоны, управление должно остаться штатными средствами.

Цель поставлена, вперед. Посмотрев варианты переделок в интернете, ничего подходящего не нашел. Встраивать кнопочный китайский приемничек отбросил сразу из за того, что надо сверлить корпус под кнопки, штатное управление настройки не задействовано. Приглянулся вариант интеграции маленького приемничка с сопряжением верньера, но при этом надо менять динамик на меньший, которого в наличии нету, подбирать или делать шкив на новую плату.

После долгих раздумий было принято решение, которого нет во всем интернете: встроить цифровой приемник под управлением ардуино. Настройка будет осуществляться многооборотным переменным резистором, который будет сопряжен с штатным верньерным механизмом. Подробнее об этом будет написано далее, а пока делаем заказ нужных комплектующих в дружественном Китае.

Пока запчасти из Китая в пути, присандаливаем внешний блок питания с современным разъемом и разрабатываем платку со стабилизацией питания. Не забываем о том, что на земле VEF 202 висит «+». Схема получилась следующая:

Схема питания VEF 202

Печатная плата (вид со стороны деталей):

Если будете повторять плату, то я рекомендую немного раздвинуть элементы в корпусе ТО220. Диоды применены спаренные из компьютерного блока питания. К стати, потребуется обзавестись старым нерабочим или рабочим, но ненужным, компьютерным блоком питания, так как он станет донором жестянок, которые в дальнейшем очень пригодятся. (В конце статьи я дам ссылку на скачивание архива со схемами и печатными платами). Готовые печатные платы, к сожалению, я забыл сфотографировать. LM317 настраиваем на напряжение примерно 10В из расчета на то, чтобы при подключении блока питания батарейки запирались диодом. с таким расчетом внешний блок питания должен выдавать не менее 12В. новый разъем питания подключен параллельно штатному.

Далее представлена печатная плата и схема собственно FM приемника. Применен однокристальный приемник на базе микросхемы TEA 5767 (заказана в Китае) под управлением Arduino Nano. Почему именно «нано», спросят многие, ЗАЧЕМ? а потому, что «нанка» у меня была. Ее удобно программировать, есть микро USB, удобно паять (это не smd элемент).

Схема модуля FM для VEF 202

Предусмотрено вывод частоты на однострочный экранчик для возможности настройки FM тюнера. Кнопка SA1 не используется, она предполагалась использоваться для ввода калибровочных констант, но оказалась не востребована. На печатной плате кнопка присутствует, но ее элементы можно не распаивать. Перемычки на порту А1 предназначена для перехода в подпрограмму отображения АЦП. Ее необходимо установить перед подачей питания.  Перемычки на порту А0 предназначена для инициализации LCD дисплея, ее можно сразу запаять на землю (на «-» питания ардуины), так как в процессе работы задержек не обнаружено. В данном проекте LCD экран используется только для калибровки, далее демонтируется и в последствии настройка происходит «на ощупь».  Не забываем про каламбур с землей, так как земля у приемника это «+». На схеме представлено наоборот — земля это «-«, так понятнее современному пользователю. К антенне провод припаиваем без разделительного конденсатора, он присутствует на плате модуля TEA 5767. А вот для звука разделительный конденсатор необходим. Сигнал с контакта Х5 подаем между R49 и C85 (смотри схему VEF-202).

Контроллер

Тюнер

Покупные детали:

Ниже представлено фото собранного модуля на каркасной раме. В левом верхнем углу Вы можете увидеть переменный резистор, который, собственно, и является элементом настройки на нужную частоту.

А вот и фото сопряжения со штатным верньерным механизмом:

И крупнее:

Чуть правее и выше шкива КПЕ (КПЕ — конденсатор переменной емкости) мы видим дополнительный шкив, это двойной шкив, был снят с вала двигателя старой авто магнитолы. Почему он установлен именно в этом месте, а потому, что в этой области очень толстый пластик, именно здесь была нарезана резьба М3 для установки шкива. Резьба длиной порядка 15 мм, для того, что бы винт, он же ось шкива, не разболтался со временем. Примечание : ) перед закручиванием винта, оси, на его резьбу наносим лак, простой лак для ногтей, позаимствованный у своей девушки, жены, мамы… Так же рекомендую нанести лак на все вновь смонтированные резьбовые соединения, дабы не раскрутилось.  Чуть правее и ниже  шкива КПЕ мы видим есче один дополнительный шкив, который не используется, он остался от предыдущих экспериментов, он не нужен, но снимать его было лень, так как он теперь является частью крепления КПЕ. Веревка для верньера — капронка, она показала самый лучший результат среди всего остального. Вот такая как на картинке ниже:

Можно увидеть, что шнур настройки намотан прям на вал переменного резистора, это не спроста. В начале был сделан «правильный» вариант, то есть, на вал резистора запрессован пластиковый шкив (картинка ниже). Получилась очень надежная конструкция, по типу ручки настройки частоты. Но при этом значительно уменьшился диапазон настройки FM, так как переменный резистор подключён к АЦП ардуино. Ведущий шкив на родной ручке и ведущий шкив на резисторе получились примерно одинаковыми, то получаем, что 4 оборота на ручке это примерно 4 с копейками на резисторе. Соответственно, для возможности точной настройки, было выбрано на одно изменение значения АЦП 0,25 Мгц. Диапазон перекрывался в области, примерно, от 100 до 108.

Переменный резистор со шкивом

Блочок, купленный в строительном магазине

Поэкспериментировав, добился стабильности и без шкива на переменном резисторе, а стабильность отображается в том, что нитка верньера не спадает с вала резистора и не перекручивается. Это достигается удалением или приближением переменного резистора к корпусу приемника с помощью подкладывания шайб под стойки крепления. В итоге перекрывается диапазон от 90 до 108 Мгц, с шагом 0,25 Мгц.



Включение FM тюнера происходит при  переключении на пустой диапазон с помощью геркона, установленного возле барабана диапазонов (видно на фото). Замыкает геркон постоянный магнит, приклеенный  к барабану.

Далее фото собранного устройства. Вид на TEA 5767 и плату управления:

Вид на заднюю крышку:

Все жестянки вырезаны из корпуса старого блока питания ATX. Питание приемника осуществляется от шести элементов типа АА. Они компактно упаковываются в пластиковый отсек (см. фото выше), который тоже заказан в Китае. Ссылки на китайские магазины не даю специально.

А вот вид на новую светодиодную подсветку:

К сожалению фотографий переделки подсветки нет. В двух словах: от родных лампочек остался только цоколь к которому припаян кусочек текстолита с светодиодами smd 5730 теплого белого свечения. Токоограничевающий резистор остался родной. Один контакт это цоколь, второй — нижний контакт бывшей лампочки, просверливаем и впаиваем туда проводок. Небольшой совет: запаивать текстолит к цоколю надо после установки светоотражающей железяки. Вот примерно накидал картинку:

Ссылка на скачивание: Схемы, платы, прошивка

Был когда то такой приемник VEF 202.

И маленькая галерейка фоток:

3dxsite.wordpress.com


PS/ Я заметил, что моя статья относительно популярная.  Если Вам пригодилась моя идея и Вы в какой то степени повторили ее, оставте комментарий, мне будет приятно :)))

Еще одна работа на эту тему: FM для VEF или вторая жизнь реликвии

Ваша оценка:

Понравилось это:

Нравится Загрузка…

Categories: Проекты, Радиотехника | Tags: ВЭФ, Модернизация VEF, УКВ для VEF, переделка VEF, FM для VEF, VEF-202 | Permalink.

Радиоприемник «ВЭФ-202»

Теги: радиотехника   радиоэлектронные аппараты

                    «ВЭФ-202»
(Выпуск 1971 г.)
радиоприемник II класса
на 10 транзисторах и
двух диодах
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых волн:
ДВ, СВ, KB-V 25 м (11,7... 12,1 Мгц),
КВ-IV 31 м (9,5...9,775 МГн), КВ III
41 м (7,0...7,4 МГц), КВ-П 19 м
(5,85...6,3 МГц), КВ-1 52. ..75 м
(3.95...5.7 МГц)
Максимальная чувствительность при
выходной мощности 5 мВт:
на ДВ 200 мкВ/м, на СВ 100 мкВ/м,
на КВ 15 мкВ
Реальная чувствительность:
на ДВ 1,2 мВ/м, на СВ 0,6 мВ/м,
на КВ 50 мкВ
Избирательность по соседнему кана-
лу:
на ДВ и СВ не менее 40 дБ
Ослабление сигнала зеркального ка-
нала (не менее):
на ДВ 46 дБ, на СВ 30 дБ и на КВ
18 дБ
Действие АРУ:
при изменении входного сигната
на 34 дБ напряжение на выходе из-
меняется не ''олее чем па 4 дБ
Полоса воспроизводимых звуковых
часто!:
200...4000 Гц
Номинальная выходная мощность при
коэффициенте нелинейных искажений
всего тракта усиления приемника не
более 5%:
150 мВт
Среднее звуковое давление в полосе
воспроизводимых звуковых частот;
не менее 0,3 Па
Источник питания:
6 элементов типа 373
Напряжение питания 9 В
Ток, потребляемый приемником, при
отсутствии сигнала 8,5 мА
Работоспособность приемника сохра-
няется при снижении напряжения пи-
тания до 2,0 В
Продолжительность работы приемни-
ка при средней громкости от одного
комплекта элементов 373:
не менее 150 ч
Габаритные размеры 297Х230ХЮ5 мм
Масса 3,3 кг
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Приемник «ВЭФ-202» разработан на базе приемника «ВЭФ 201».  Различие
их состоит во внешнем оформлении, конструкции, а также в незначительных
итмсиепиях в принципиальной электрической схеме (рис. 20):
!) исключены некоторые конденсаторы во входных и гетеродинных кон-
турах благодаря выбору оптимальных величин индуктивностей;
31

32

754
75
/7422(5423)
Тб .
П 422(71423)
С56 CS8
С64
Рис 20. Принципиальная схема приемника «ВЭФ-202».
2) кремниевый диод Д/ типа Д101 в каскаде стабилизатора тока заменен
селеновым Д/ типа 7ГЕ1А-С, в связи с чем изменены номиналы некоторых ре-
зисторов.
Введение этих изменений позволило повысить стабильность основных элек-
трических параметров приемника «ВЭФ-202» при серийном производстве.
Режимы работы транзисторов по постоянному току и уровни напряжения
сигнала в контрольных точках электрической схемы приведены в табл. 6 и 7.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус выполнен из ударопрочного полистирола. Шкала расположена на
лицевой панели корпуса.  На шкале имеется прямоугольное окно, в котором
хорошо просматривается включенный диапазон. Органы управления: ручка на-
стройки приемника, регулятор громкости с выключателем питания и кнопка
подсвета шкалы расположены на лицевой панели. Ручки переключателя диапа-
В Зак. 1547	33

Рис, 21. Монтажная схема приемника «ВЭФ-202».
Рис. 22. Схема расположения основных узлов и деталей на печатной плате приемника «ВЭФ-202».

36

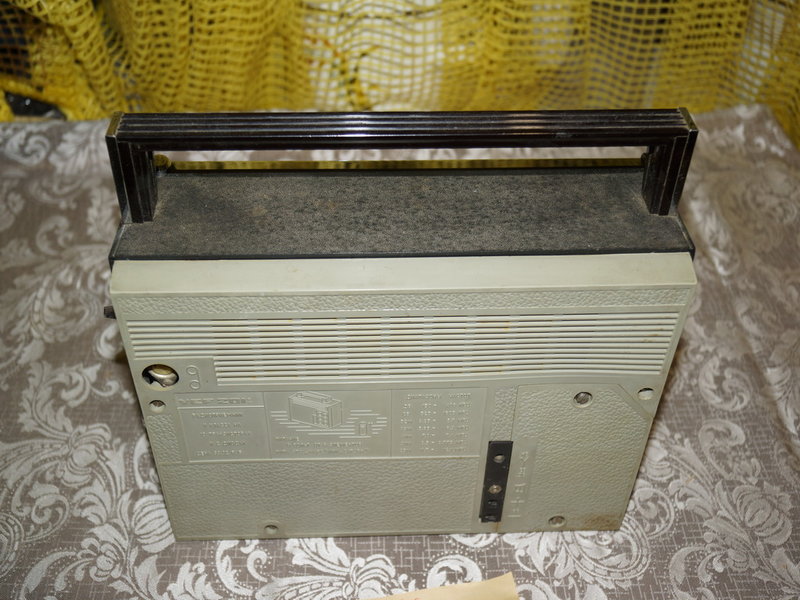

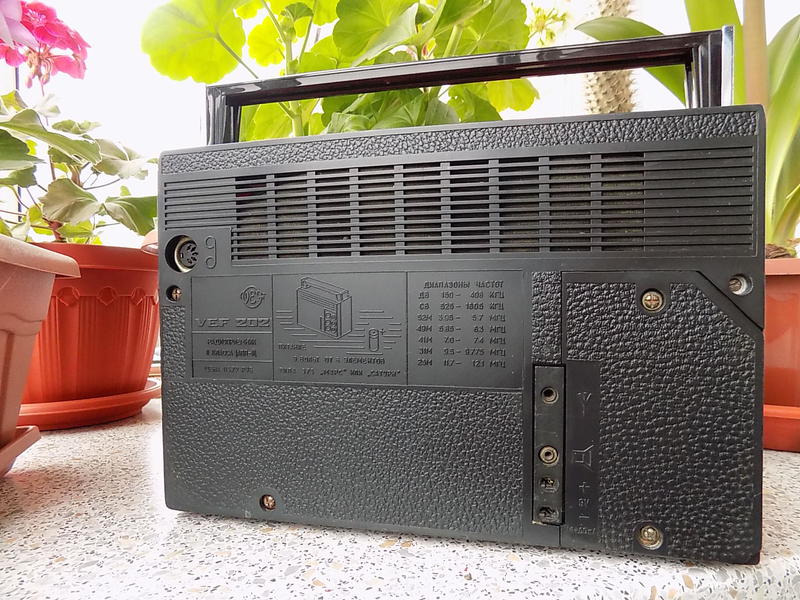

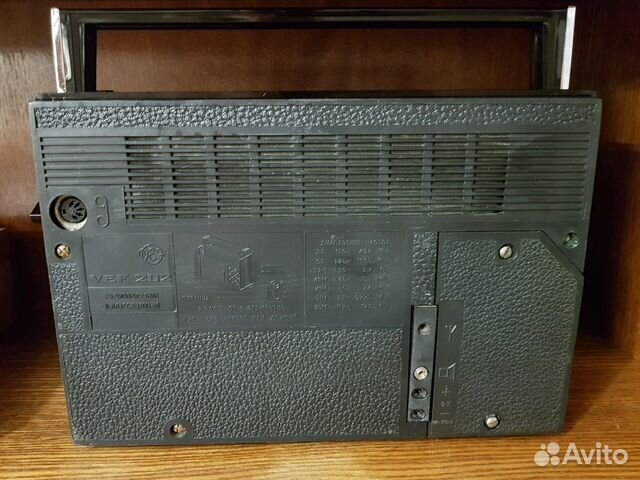

зоной, регулятора тембра — на правой стенке корпуса. На задней крышке при-
емника расположены гнезда для подключения внешней антенны и заземления,
а также отсек для элементов источника питания. В приемнике применен гром-
коговоритель типа 1ГД-4А с полным сопротивлением звуковой катушки 8 Ом,
Приемник смонтирован на специальном пластмассовом каркасе-шасси, на
котором крепятся печатная плата тракта ПЧ-НЧ и все прочие узлы и детали
приемника (рис. 21—23).
Настройка приемника на частоту принимаемой станции осуществляется
двухсекционным блоком КПЕ с воздушным диэлектриком емкостью 9. ..365 пФ,
Кинематическая схема верньерного устройства приемника изображена на
рис. 24.
Магнитная антенна выполнена на стержне из феррита марки 600НН дли-
ной 200 и диаметром 10 мм. Переключатель диапазонов барабанного типа на
8 положений, в нем смонтированы контуры входной цепи и гетеродина.
Рис. 24. Кинематическая схема верньерного устройства приемника «ВЭФ-202».
Входные и гетеродинные катушки диапазона КВ намотаны на цилиндри-
ческих полистирольных каркасах диаметром 6 и высотой 15 мм, а катушки
гетеродина диапазонов ДВ и СВ — на четырехсекционных каркасах (табл. 8).
Катушки контуров ПЧ намотаны на трехсекционных каркасах, каждый из ко-
торых помещен в чашки из феррита марки 600НН диаметром 11,5 и высотой
5 мм. Контуры ПЧ заключены в алюминиевые экраны.
Настройка катушек гетеродинных контуров диапазонов ДВ и СВ и кон-
туров ПЧ осуществляется подстроечными сердечниками из феррита марки
600НН длиной 14 и диаметром 2,8 мм, а катушек входных и гетеродинных коее-
туров диапазона КВ — сердечниками из феррита марки 100НН длиной 12 мм.
Трансформаторы усилителя НЧ Тр1 и Тр2 по конструкции однотипны и со-
браны из пластин пермаллоя 50Н типа Ш8, толщина набора 8 мм (см.
табл. 103, 104). Распайка выводов всех катушек контуров и трансформаторов
НЧ показана на рис. 25.
В приемнике применены и детали следующих типов. Резисторы: R30 —
ТКДа-100 к-В-25; R36— СПЗ-4аМ; R41— проволочный 5 Ом; R48— ВС-0,5;
остальные резисторы типа ВС-0,125. Конденсаторы: С1, С2, С5, С7, CH, С18,
С31, СЗЗ, С36, С54, С56, С58, С64 - КТ-2; С4, С9, С14, С21, С24, С27, СЗО, С38,
С39, С43, С49, С70 - КТ-1 а; С15, С16, С34 — КПК-MH; С55, С57, С59 - КСО-2;
С63, С65, С68, С73 — КСО-1; С 50, С62, С75 — БМТ-2; С47, С69, С71, С78, С79 —
БМ-2; С41, С44, С45, С48, С51, С52, С66, С67, С82, С83 — МБМ-160; С42, С60,
С72, С74, С76, С77, С85 - К50-3; СЗ и С40 — блок КПЕ 9...365 пФ; С80, С81,
CW-K50-6.
37

Антенна СВ и ДВ
Согласующий
трансформатор Tpt
Выходной
трансформатор Трг
Рис.  25. Распайка выводов (вид снизу) катушек контуров и трансформаторов
114 приемника «ВЭФ-202».
38

Таблица 6
Режимы работы транзисторов по постоянному
Току приемника „ВЭФ-202“
Обозначение по схеме	Напряжение на элект- родах, В			Обозначение по схеме	Напряжение на элек- тродах
	“б		1
Т1, гетеродин	0,55	0,42	2,65	Тб, усилитель ПЧ	1,45	1,20	5,0
Т2, стабилизатор	3,3	3,1	5,3	77, усилитель НЧ	0,30	0,15	1,6
ТЗ, усилитель ВЧ	0,55	0,35	1,45	Т8 то же	'1,60	1,4	8,8
Т4, смеситель	0,75	0,55	2,4	T9 ,	0,13	0,015	9,0
Т5, усилитель ПЧ	1,85	1,65	7,0	тю „	0,13	0,015	9,0
Примечание. Напряжения на электродах транзисторов Т1 и Т4 изме-
рены относительно коллектора транзистора Т2, а напряжения на выводах ос
тальных транзисторов — относительно плюса источника питания при отсутствии
сигнала на входе приемника и неработающем гетеродине.
Таблица 7
Уровни напряжения сигнала в контрольных точках
приемника „ВЭФ-202“
Обозначение по схеме	Напряженке	Условия измерения
ТЗ (база) Т4 , Т5 .  Тб .	1 ... 2 мкВ 3 ... 6 мкВ 10 . . .30 мкВ 400 ... 1000 мкВ	1/вых=0,7 В, 7?н=8 Ом, РГ—шах, /пч=465 кГц, /и=30°/о и 7=1000 Гц (L30 замкнута накоротко)
R30 (РГ) Т8 (база)	8 . . . 10 мВ 100 . . . 150 мВ	г/вых=1,1 в, /?н=8 Ом, РГ — max, 7=1000 Гц
Примечание. Напряжение гетеродина на эмиттере транзистора Т4 в
диапазонах ДВ и СВ 100. . . 130 мВ на КВ—90. . . ПО мВ.
Таблица 8
Намоточные данные катушек контуров приемника „ВЭФ-202"
Наименование катушки	О Озна- чение по схеме	Номера, выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ, с точностью ±10%
Входная КВ 25 м	L1	1—2—3	ПЭЛШО 0,18	16. отв. от 10	2,7
Катушка связи	L2	4-5	ПЭЛШО 0,18	3	—
Входная КВ 31 м	L3	1—2—3	ПЭЛШО 0,18	22, отв. от 12	4,7
Катушка связи	L4	4—5	ПЭЛШО 0,18	3	—
Входная КВ 41 м	L5	1—2—3	ПЭЛШО 0,1	27, отв. от 21	7,0
Катушка связи	L6	4—5	ПЭЛШО 0,18	3	—
Входная КВ 49 м	L7	1—2—3	ПЭЛШО 0,1	35, отв. от 21	10,6
Катушка связи	L8	4—5	ПЭЛШО 0,18	2	—
39

Продолжение табл.  8
Наимеаование катушки		Обозна- чение по схеме	Номера выводов	Марка и диаметр провода, мм	Число витков			Индуктив- ность, мкГ, с точностью ±10%
Входная КВ 52 ; . . 75 м Катушка связи		L9 L10	1—2—3 4-5	ПЭЛШО 0,1 ПЭЛШО 0,18	31, 4	ОТВ.	от 23	9,25
Входная внешней антенны	%		L11	1—2	ПЭВ-1 0,12	30			130
Входная СВ Катушка связи		L12 из	1—2 3—4	ЛЭШО 10X0,07 ПЭЛШО 0,18	(13X3)4-14 5			250
Входная ДВ Катушка связи		L14 L15	5—6 7—8	ПЭВ-1 0,1 ПЭЛШО 0,18	£57X4)4-38			3000
Гетеродинная 25 м Катушка связи	КВ	L17 L16	1—2—3 4-5	ПЭЛШО 0,18 ПЭЛШО 0,18	14, 3	отв.	от 8	1,95
Гетеродинная 31 м Катушка связи	КВ	L19 L18	1—2—3 4-5	ПЭЛШО 0,18 ПЭЛШО 0,18	17, 3	отв.	от 3	2,7
Гетеродинная 41 м Ка пушка связи	кв	L21 L20	1—2—3 4-5	ПЭЛШО 0,1 ПЭЛШО 0,18	23, 3	отв.	от 4	5,3
Г етеродинная 49 м Катушка связи	кв	L23 L22	1—2—3 4-5	ПЭЛШО 0,1 ПЭЛШО 0,18	27. 3	отв.	от 4	7,0
Г етеродинная 52 . . . 75 м Катушка связи	кв	L2b L24	1-2—3 4—5	ПЭЛШО 0,1 ПЭЛШО 0,18	25. 4	отв.	от 4	6,8
Гетеродинная СВ Катушка связи		L27 L26	1—2—3 4—5	ЛЭ 4X0,06 ПЭЛШО 0,18	25X4, отв, от 20 10			120
Гетеродинная ДВ Катушка связи		L29 L28	1—2—3 4-5	ЛЭ 4X0,06 ПЭЛШО 0,18	50X4, отв.  от 30 15			450
Катушка фильтра ПЧ		L30	1—2	ЛЭ 4X0,06	170			660
ФСС-1		L31	1—2—3	ЛЭ 7X0,06	70, отв, от 60,5			118
ФСС-Ц		L32	1—2	ЛЭ 7X0,06	70			118
ФСС-Ш		L33	1—2	ЛЭ 7X0,06	70			118
ФСС-IV Катушка с вяз i		L34 L35	1—2 3—4	ЛЭ 5X0,06 ПЭЛШО 0,1	75 4			118
ФПЧ-1		L36	1—2	ЛЭ 5X0,06	104			270
ФПЧ-П Катушка связи		L37 L38	1—2 3—4	ЛЭ 5X0,06 ПЭЛШО 0,1	104 10			270
ФПЧ-Ш Катушка связи		L39 L40	1—2 3—4	ПЭВ 1-0,1 ПЭЛШО 0,1	104 104			260
40

Индекс /раз/веф-202

Индекс /раз/веф-202
  Name Last modified Size Description
  Parent Directory   —
  1_1gd-4a.jpg 2017 -09-08 09:23 32K
  1_vef-202. jpg 2017-09-08 09:24 60K
  2_1gd-4a.jpg 2017-09-08 09:24 14K
  2_vef-202 .jpg 2017-09-08 09:24 95K
  3_1gd-4a.jpg 2017-09-08 09:24 93K
  3_vef -202.jpg 2017-09-08 09:24 93K
  4_1gd-4a.jpg 2017-09-08 09:24 72K
  4_vef-202 .jpg 2017-09-08 09:24 47K
  5_1gd-4a. jpg 2017-09-08 09:24 53K
  5_vef -202.jpg 2017-09-08 09:24 112K
  6_1gd-4a.jpg 2017-09-08 09:24 56K
  6_vef-202 .jpg 2017-09-08 09:24 89K
  7_vef-202.jpg 2017-09-08 09:24 38K
  8_vef -202.jpg 2017-09-08 09:24 92K
  9_vef-202.jpg 2017-09-08 09:24 94K
  10_vef-202 . jpg 2017-09-08 09:23 89K
  11_vef-202.jpg 2017-09-08 09:23 74K
  12_vef -202.jpg 2017-09-08 09:23 52K
13_VEF-202. .jpg 2017-09-08 09:23 65K
  15_vef-202.jpg 2017-09-08 09:23 65K
  16_vef -202.jpg 2017-09-08 09:23 86K
17_VEF-202. .jpg 2017-09-08 09:23 62K
  19_vef-202. jpg 2017-09-08 09:23 92K
  20_vef -202.jpg 2017-09-08 09:24 52K
  21_vef-202.jpg 2017-09-08 09:24 40K
  22_vef-202 .jpg 2017-09-08 09:24 20K
  23_vef-202.jpg 2017-09-08 09:24 44K
  24_vef -202.jpg 2017-09-08 09:24 52K
  25_vef-202.jpg 2017-09-08 09:24 25K
  26_vef-202 . jpg 2017-09-08 09:24 87K
  27_vef-202.jpg 2017-09-08 09:24 65K
  28_vef -202.jpg 2017-09-08 09:24 106K
  29_vef-202.jpg 2017-09-08 09:24 45K
  30_vef-202 .jpg 2017-09-08 09:24 22K
  31_vef-202.jpg 2017-09-08 09:24 49K
  32_vef -202.jpg 2017-09-08 09:24 33K
  33_vef-202. jpg 2017-09-08 09:24 40K
  34_vef-202 .jpg 2017-09-08 09:24 33K
  35_vef-202.jpg 2017-09-08 09:24 166K
  36_vef -202.jpg 2017-09-08 09:24 30K

Премьер-лига 2022/23001 матчи выпущены

Опубликованы результаты матчей Премьер-лиги сезона 2022/23, а даты всех 380 матчей указаны ниже.

Начало в 15:00 по британскому времени по субботам и государственным праздникам, если не указано иное. Обратите внимание, что светильники могут быть изменены.

См. : Даты объявления прямых трансляций

Будьте в курсе всех матчей с помощью цифрового календаря Премьер-лиги.

Даты уточняются

Арсенал — Эвертон
Борнмут — Брайтон
Брайтон — Кристал Пэлас
Челси — Ливерпуль
Кристал Пэлас — Манчестер Юнайтед
Фулхэм — Челси
Лидс — Ноттингем Форест
Лестер — Астон Вилла
Ливерпуль — Вулвз
Манчестер Сити — 59 Манчестер Юнайтед 90 v Лидс
Саутгемптон v Брентфорд
Вест Хэм v Ньюкасл
Арсенал — Манчестер Сити

Пятница, 5 августа
года

20:00 Кристал Пэлас — Арсенал

Суббота, 6 августа
года

12:30 Фулхэм — Ливерпуль
Борнмут — Астон Вилла
Лидс — Вулвз
Ньюкасл — Ноттингем Форест
Шпоры — Саутгемптон
17:30 Эвертон — Челси

90 573 Воскресенье, 7 августа 90 574

14:00 Лестер — Брентфорд
14:00 Манчестер Юнайтед — Брайтон
16:30 Вест Хэм — Манчестер Сити

Суббота, 13 августа
года

12:30 Астон Вилла — Эвертон
Арсенал — Лестер
Брайтон — Ньюкасл
Манчестер Сити — Борнмут
Саутгемптон — Лидс
Вулверхэмптон — Фулхэм
17:30 Брентфорд — Манчестер Юнайтед

90 573 Воскресенье, 14 августа 90 574

14:00 Ноттингем Форест — Вест Хэм
16:30 Челси — Шпоры

Понедельник, 15 августа

20:00 Ливерпуль — Кристал Пэлас

Суббота, 20 августа
года

12:30 «Шпоры» — «Вулвз»
«Кристал Пэлас» — «Астон Вилла»
«Эвертон» — «Ноттингем Форест»
«Фулхэм» — «Брентфорд»
Лестер — Саутгемптон
17:30 Борнмут — Арсенал

90 573 Воскресенье, 21 августа 90 574

14:00 Лидс — Челси
14:00 Вест Хэм — Брайтон
16:30 Ньюкасл — Манчестер Сити

Понедельник, 22 августа

20:00 Манчестер Юнайтед — Ливерпуль

Суббота, 27 августа
года

12:30 Саутгемптон — Манчестер Юнайтед
Брентфорд — Эвертон
Брайтон — Лидс
Челси — Лестер
Ливерпуль — Борнмут
Манчестер Сити — Кристал Пэлас
17:30 Арсенал — Фулхэм

90 573 Воскресенье, 28 августа 90 574

14:00 «Астон Вилла» — «Вест Хэм»
14:00 «Вулвз» — «Ньюкасл»
16:30 «Ноттингем Форест» — «Тоттенхэм»

Вторник, 30 августа

19:30 Кристал Пэлас — Брентфорд
19:30 Фулхэм — Брайтон
19:45 Саутгемптон — Челси
20:00 Лидс — Эвертон

Среда, 31 августа

19:30 Борнмут — Вулверхэмптон
19:30 Арсенал — Астон Вилла
19:30 Манчестер Сити — Ноттингем Форест
19:45 Вест Хэм — Шпоры
20:00 Ливерпуль — Ньюкасл

Четверг, 1 сентября

20:00 Лестер — Манчестер Юнайтед

Суббота, 3 сентября
года

12:30 Эвертон — Ливерпуль
Брентфорд — Лидс
Челси — Вест Хэм
Ньюкасл — Кристал Пэлас
Ноттингем Форест — АФК Борнмут
Шпоры — Фулхэм
Вулвз — Саутгемптон
17:30 Астон Вилла — Манчестер Сити

90 573 Воскресенье, 4 сентября 90 574

14:00 Брайтон — Лестер (Sky Sports)
16:30 Манчестер Юнайтед — Арсенал

См. : Ключевые даты УЕФА-2022/23 и кубковых турниров

Пятница, 16 сентября

20:00 Астон Вилла — Саутгемптон
20:00 Ноттингем Форест — Фулхэм

Суббота, 17 сентября

12:30 «Вулверхэмптон» — «Манчестер Сити»
«Ньюкасл» — «Борнмут»
17:30 «Тоттенхэм» — «Лестер»

90 573 Воскресенье, 18 сентября 90 574

12:00 Брентфорд — Арсенал
14:15 Эвертон — Вест Хэм

Суббота, 1 октября

12:30 Арсенал — Шпоры
Кристал Пэлас — Челси
Фулхэм — Ньюкасл
Ливерпуль — Брайтон
Саутгемптон — Эвертон
17:30 Вест Хэм — Вулвз

90 573 Воскресенье, 2 октября 90 574

14:00 Манчестер Сити — Манчестер Юнайтед
16:30 Лидс — Астон Вилла

Понедельник, 3 октября

20:00 Лестер — Нотт’м Форест

Суббота, 8 октября
года

Борнмут — Лестер
Челси — Вулверхэмптон
Манчестер Сити — Саутгемптон
Ньюкасл — Брентфорд
17:30 Брайтон — Шпоры

Воскресенье, 9 октября
года

14:00 Кристал Пэлас — Лидс
14:00 Вест Хэм — Фулхэм
16:30 Арсенал — Ливерпуль
19:00 Эвертон — Манчестер Юнайтед

Понедельник, 10 октября

20:00 Ноттингем Форест — Астон Вилла

90 573 Пятница, 14 октября 90 574

20:00 Брентфорд — Брайтон

Суббота, 15 октября
года

12:30 «Лестер» — «Кристал Пэлас»
«Фулхэм» — «Борнмут»
«Вулвз» — «Ноттингем Форест»
17:30 «Тоттенхэм» — «Эвертон»

Воскресенье, 16 октября
года

14:00 «Астон Вилла» — «Челси»
14:00 «Лидс» — «Арсенал»
14:00 «Манчестер Юнайтед» — «Ньюкасл»
14:00 «Саутгемптон» — «Вест Хэм»
16:30 «Ливерпуль» — «Манчестер Сити»

Вторник, 18 октября

19:30 Брайтон против Ноттингем Форест (Prime Video)
20:15 Кристал Пэлас против Вулвз (Prime Video)

Среда, 19 октября

19:30 «Ливерпуль» — «Вест Хэм» (Prime Video)
19:30 «Брентфорд» — «Челси» (Prime Video)
19:30 «Ньюкасл» — «Эвертон» (Prime Video)
20:15 «Борнмут» — «Саутгемптон» (Prime Video)
20:15 «Манчестер Юнайтед» — «Шпоры» (Prime Video)

Четверг, 20 октября

19:30 Фулхэм — Астон Вилла (Prime Video)
20:15 Лестер — Лидс (Prime Video)

Суббота, 22 октября
года

TBC «Челси» — «Манчестер Юнайтед»
12:30 «Ноттингем Форест» — «Ливерпуль»
«Эвертон» — «Кристал Пэлас»
«Манчестер Сити» — «Брайтон»

90 573 Воскресенье, 23 октября 90 574

14:00 «Астон Вилла» — «Брентфорд»
14:00 «Лидс» — «Фулхэм»
14:00 «Вулвз» — «Лестер»
14:00 «Саутгемптон» — «Арсенал» (Sky Sports)
16:30 «Шпоры» — «Ньюкасл» (Sky Sports)

Понедельник, 24 октября

20:00 Вест Хэм v Борнмут

Суббота, 29 октября
года

12:30 Лестер — Манчестер Сити
Борнмут — Шпоры
Арсенал — Ноттингем Форест
Брентфорд — Вулверхэмптон
Брайтон — Челси
Кристал Пэлас — Саутгемптон
Манчестер Юнайтед — Вест Хэм
Ньюкасл — Астон Вилла
17:30 Фулхэм — Эвертон
19:45 Ливерпуль — Лидс

*GMT начинается

90 573 Воскресенье, 30 октября 90 574

14:00 Арсенал — Нотт’м Форест
16:15 Манчестер Юнайтед — Вест Хэм

Суббота, 5 ноября

«Лидс» — «Борнмут»
«Ман Сити» — «Фулхэм»
«Ноттингем Форест» — «Брентфорд»
«Вулвз» — «Брайтон»
17:30 «Эвертон» — «Лестер» (Sky Sports)

90 573 Воскресенье, 6 ноября 90 574

12:00 Челси — Арсенал (BT Sport)
14:00 «Астон Вилла» — «Манчестер Юнайтед»*
14:00 «Саутгемптон» — «Ньюкасл» (Sky Sports)
14:00 «Вест Хэм» — «Кристал Пэлас»*
16:30 «Тоттенхэм» — «Ливерпуль» (Sky Sports)
* в связи с участием в УЕФА конкурс в четверг перед

Суббота, 12 ноября
года

12:30 «Ман Сити» — «Брентфорд» (BT Sport)
«Борнмут» — «Эвертон»
«Ливерпуль» — «Саутгемптон»
«Ноттингем Форест» — «Кристал Пэлас»
«Тоттенхэм» — «Лидс»
«Вест Хэм» — «Лестер»
17:30 «Ньюкасл» — «Челси» (Sky Sports)
19:45 Волки против Арсенала (Sky Sports)

90 573 Воскресенье, 13 ноября 90 574

14:00 Брайтон — Астон Вилла (Sky Sports)
16:30 Фулхэм — Манчестер Юнайтед (Sky Sports)

Понедельник, 26 декабря

Арсенал — Вест Хэм
Астон Вилла — Ливерпуль
Брентфорд — Шпоры
Челси — АФК Борнмут
Кристал Пэлас — Фулхэм
Эвертон — Вулверхэмптон
Лидс — Манчестер Сити
Лестер — Ньюкасл
Манчестер Юнайтед — Ноттингем Форест

Саутгемптон — 5 Брайтон

31 суббота 9 декабря0574

Борнмут — Кристал Пэлас
Брайтон — Арсенал
Фулхэм — Саутгемптон
Ливерпуль — Лестер
Манчестер Сити — Эвертон
Ньюкасл — Лидс
Ноттингем Форест — Челси
Шпоры — Астон Вилла
Вест Хэм — Брентфорд
Вулвз — 05 Манчестер Юнайтед

Понедельник, 2 января
года

Арсенал — Ньюкасл
Астон Вилла — Вулвз
Брентфорд — Ливерпуль
Челси — Манчестер Сити
Кристал Пэлас — Шпоры
Эвертон — Брайтон
Лидс — Вест Хэм
Лестер — Фулхэм
Манчестер Юнайтед — АФК Борнмут
Саутгемптон — Ноттингем Форест

Суббота, 14 января
года

Астон Вилла — Лидс
Брентфорд — Борнмут
Брайтон — Ливерпуль
Челси — Кристал Пэлас
Эвертон — Саутгемптон
Манчестер Юнайтед — Манчестер Сити
Ньюкасл — Фулхэм
Ноттингем Форест — Лестер
Шпоры — Арсенал
905 Вулвз4 Вест Хэм

Суббота, 21 января
года

Борнмут — Ноттингем Форест
«Арсенал» — «Манчестер Юнайтед»
«Кристал Пэлас» — «Ньюкасл»
«Фулхэм» — «Шпоры»
«Лидс» — «Брентфорд»
«Лестер» — «Брайтон»
«Ливерпуль» — «Челси»
«Ман Сити» — «Вулвз»
«Саутгемптон» — «Астон Вилла»
«Вест Хэм» — «Эвертон»

, суббота, 4 февраля
года

Астон Вилла — Лестер
Брентфорд — Саутгемптон
Брайтон — Борнмут
Челси — Фулхэм
Эвертон — Арсенал
Манчестер Юнайтед — Кристал Пэлас
Ньюкасл — Вест Хэм
Ноттингем Форест — Лидс
«Шпоры» — «Манчестер Сити»
«Вулверхэмптон» — «Ливерпуль»

Суббота, 11 февраля
года

Борнмут — Ньюкасл
Арсенал — Брентфорд
Кристал Пэлас — Брайтон
Фулхэм — Ноттингем Форест
Лидс — Манчестер Юнайтед
Лестер — Шпоры
Ливерпуль — Эвертон
Манчестер Сити — Астон Вилла
Саутгемптон — Вулвз
Вест Хэм0 — Челси5

Суббота, 18 февраля

«Астон Вилла» — «Арсенал»
«Брентфорд» — «Кристал Пэлас»
«Брайтон» — «Фулхэм»
«Челси» — «Саутгемптон»
«Эвертон» — «Лидс»
«Манчестер Юнайтед» — «Лестер»
«Ньюкасл» — «Ливерпуль»
«Ноттингем Форест» — «Манчестер Сити»
«Тоттенхэм» — «Вест Хэм»
«Вулверхэмптон» — «Борнмут»

90 573 Суббота, 25 февраля 90 574

Борнмут — Манчестер Сити
Кристал Пэлас — Ливерпуль
Эвертон — Астон Вилла
Фулхэм — Вулверхэмптон
Лидс — Саутгемптон
Лестер — Арсенал
Манчестер Юнайтед — Брентфорд
Ньюкасл — Брайтон
Шпоры — Челси
Вест Хэм — Форест 9 Ноттингем0545

Суббота, 4 марта
года

Арсенал — АФК Борнмут
Астон Вилла — Кристал Пэлас
Брентфорд — Фулхэм
Брайтон — Вест Хэм
Челси — Лидс
Ливерпуль — Манчестер Юнайтед
Манчестер Сити — Ньюкасл
Ноттингем Форест — Эвертон
Саутгемптон — Лестер

Вулвз0 45

Суббота, 11 марта
года

Борнмут — Ливерпуль
Кристал Пэлас — Манчестер Сити
Эвертон — Брентфорд
Фулхэм — Арсенал
Лидс — Брайтон
«Лестер» — «Челси»
«Манчестер Юнайтед» — «Саутгемптон»
«Ньюкасл» — «Вулверхэмптон»
«Тоттенхэм» — «Ноттингем Форест»
«Вест Хэм» — «Астон Вилла»

Суббота, 18 марта
года

Арсенал — Кристал Пэлас
Астон Вилла — АФК Борнмут
Брентфорд — Лестер
Брайтон — Манчестер Юнайтед
Челси — Эвертон
Ливерпуль — Фулхэм
Манчестер Сити — Вест Хэм
Ноттингем Форест — Ньюкасл
Саутгемптон — Шпоры
90 Вулвз — 4 Лидс

Суббота, 1 апреля

Борнмут — Фулхэм
Арсенал — Лидс
Брайтон — Брентфорд
Челси — Астон Вилла
Кристал Пэлас — Лестер
Эвертон — Шпоры
Манчестер Сити — Ливерпуль
Ньюкасл — Манчестер Юнайтед
Ноттингем Форест — Вулверхэмптон
Вест Хэм — Саутгемптон

Суббота, 8 апреля

Астон Вилла — Ноттингем Форест
Брентфорд — Ньюкасл
Фулхэм — Вест Хэм
Лидс — Кристал Пэлас
Лестер — АФК Борнмут
Ливерпуль — Арсенал
Манчестер Юнайтед — Эвертон
Саутгемптон — Манчестер Сити
«Шпоры» — «Брайтон» 90 559 «Вулверхэмптон» — «Челси» 90 545

Суббота, 15 апреля
года

«Астон Вилла» — «Ньюкасл»
«Челси» — «Брайтон»
«Эвертон» — «Фулхэм»
«Лидс» — «Ливерпуль»
«Ман Сити» — «Лестер»
«Ноттингем Форест» — «Манчестер Юнайтед»
«Саутгемптон» — «Кристал Пэлас»
«Шпоры» — «Борнмут»
«Вест Хэм» — «Арсенал»
905 «Вулвз» — «Брентфорд»

Суббота, 22 апреля
года

Борнмут — Вест Хэм
Арсенал — Саутгемптон
Брентфорд — Астон Вилла
Брайтон — Манчестер Сити
Кристал Пэлас — Эвертон
Фулхэм — Лидс
Лестер — Вулвз
Ливерпуль — Ноттингем Форест
Манчестер Юнайтед — Челси
Ньюкасл — Шпоры

Вторник, 25 апреля

19:45 Эвертон — Ньюкасл
19:45 Лидс — Лестер
19:45 Ноттингем Форест — Брайтон
19:45 Шпоры — Манчестер Юнайтед
19:45 Вест Хэм — Ливерпуль
19:45 Вулвз — Кристал Пэлас
20:00 Астон Вилла — Фулхэм

Среда, 26 апреля

19:45 Челси — Брентфорд
19:45 Саутгемптон — Борнмут
20:00 Манчестер Сити — Арсенал

Суббота, 29 апреля
года

Борнмут — Лидс
Арсенал — Челси
Брентфорд — Ноттингем Форест
Брайтон — Вулверхэмптон
Кристал Пэлас — Вест Хэм
Фулхэм — Манчестер Сити
Лестер — Эвертон
Ливерпуль — Шпоры
Манчестер Юнайтед — Астон Вилла
Ньюкасл905 Саутгемптон

Суббота, 6 мая
года

Борнмут — Челси
Брайтон — Эвертон
Фулхэм — Лестер
Ливерпуль — Брентфорд
Манчестер Сити — Лидс
Ньюкасл — Арсенал
Ноттингем Форест — Саутгемптон
Шпоры — Кристал Пэлас
Вест Хэм — Манчестер Юнайтед
Волки — Астон Вилла

Суббота, 13 мая
года

Арсенал — Брайтон
Астон Вилла — Шпоры
Брентфорд — Вест Хэм
Челси — Ноттингем Форест
Кристал Пэлас — Борнмут
Эвертон — Манчестер Сити
Лидс — Ньюкасл
Лестер — Ливерпуль
Манчестер Юнайтед — Вулверхэмптон
Саутгемптон — Фулхэм

Суббота, 20 мая

Борнмут — Манчестер Юнайтед
Брайтон — Саутгемптон
Фулхэм — Кристал Пэлас
Ливерпуль — Астон Вилла
Манчестер Сити — Челси
Ньюкасл — Лестер
Ноттингем Форест — Арсенал
Шпоры — Брентфорд
Вест Хэм — Лидс
9059 Вулвз4 Эвертон 90 573 Воскресенье, 28 мая 90 574

16:00 Арсенал — Вулвз
16:00 Астон Вилла — Брайтон
16:00 Брентфорд — Манчестер Сити
16:00 Челси — Ньюкасл
16:00 Кристал Пэлас — Ноттингем Форест
16:00 «Эвертон» — «Борнмут»
16:00 «Лидс» — «Шпоры»
16:00 «Лестер» — «Вест Хэм»
16:00 «Манчестер Юнайтед» — «Фулхэм»
16:00 «Саутгемптон» — «Ливерпуль»

DreamHack Atlanta — This is your world

ВЫЙТИ ПЛАНЕТА РАСТОЧНЫЙ

Оставь планету скучной


геймеров, иди сюда Дай нам сыграть

дримхак атланта 2022

18 ноября – 20 ноября
Зал C Всемирного конгресса в Джорджии Атланта, Джорджия

Посмотреть мероприятия

Смотрите киберспорт, соревнуйтесь в турнирах BYOC, инди, музыкантах, стримерах и многом другом.

Билеты доступны — Сейчас

Выберите тип билета DreamHack, который лучше всего подходит вам и вашим потребностям.

Забронируйте поездку

Не забудьте заблокировать свой отель и варианты поездки заранее! Не ждите и сделайте его дороже.

занятий

занятий

косплей

деятельность

Fortnite

Киберспорт
Киберспорт

Starcraft II MasterS
