Расшифровка резистора по цвету. Маркировка резисторов: расшифровка цветовых кодов и обозначений

Как расшифровать цветовую маркировку резисторов. Какие цвета используются для обозначения номинала и допуска. Чем отличается маркировка советских и современных резисторов. Как определить мощность резистора по его размеру.

Содержание

Основные принципы цветовой маркировки резисторов

Цветовая маркировка резисторов — это система кодирования номинала и других параметров резистора с помощью цветных полос на его корпусе. Такой способ маркировки имеет ряд преимуществ:

  • Позволяет легко определить номинал резистора в любом его положении
  • Не требует нанесения мелких цифр, которые могут стереться
  • Универсален и понятен вне зависимости от языка
  • Применим даже для миниатюрных SMD-резисторов

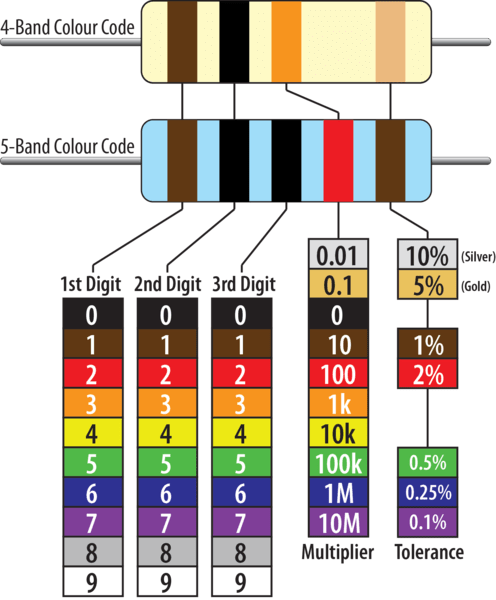

Для расшифровки цветового кода используется специальная таблица, где каждому цвету соответствует определенная цифра:

ЦветЗначение
Черный0
Коричневый1
Красный2
Оранжевый3
Желтый4
Зеленый5
Синий6
Фиолетовый7
Серый8
Белый9

Как расшифровать цветовую маркировку резистора

Чтобы правильно определить номинал резистора по цветовым полосам, нужно придерживаться следующего алгоритма:


  1. Расположите резистор так, чтобы золотая или серебряная полоса (если есть) оказалась справа
  2. Первые две полосы слева обозначают первые две цифры номинала
  3. Третья полоса — множитель (число нулей после первых двух цифр)
  4. Четвертая полоса (если есть) — допуск

Например, резистор с полосами: коричневый, черный, оранжевый, золотой будет иметь номинал 10 000 Ом (10 кОм) с допуском ±5%.

Особенности маркировки советских резисторов

Маркировка резисторов советского производства несколько отличалась от современной международной системы:

  • Номинал обозначался буквенно-цифровым кодом (например, 2К0 — 2 кОм)
  • Мощность указывалась в маркировке (МЛТ-0,5 — 0,5 Вт)
  • Допуск обозначался буквами (М — ±20%, Л — ±10%, И — ±5%)

Такая система была более понятной и не требовала использования таблиц для расшифровки. Однако она была менее универсальной в международном масштабе.

Как определить мощность резистора по его размеру

Мощность резистора можно приблизительно оценить по размеру его корпуса. Чем крупнее резистор, тем большую мощность он способен рассеивать. Это связано с законом Джоуля-Ленца — более крупный корпус лучше отводит тепло.


Приблизительное соответствие размеров и мощности для резисторов МЛТ:

  • 6,5 x 2,5 мм — 0,125 Вт
  • 9 x 3,5 мм — 0,25 Вт
  • 13 x 4,5 мм — 0,5 Вт
  • 16,5 x 6 мм — 1 Вт
  • 23 x 9 мм — 2 Вт

Однако точную мощность можно определить только по маркировке или документации. Размер дает лишь приблизительную оценку.

Маркировка SMD-резисторов

SMD-резисторы из-за своих миниатюрных размеров имеют особую систему маркировки:

  • Три цифры: первые две — значащие цифры, третья — множитель. Например, 472 = 47 x 10^2 = 4,7 кОм
  • Четыре цифры: первые три — значащие, четвертая — множитель
  • Буквенно-цифровой код (например, 01C) — требует специальной таблицы для расшифровки

На самых миниатюрных SMD-резисторах маркировка может вообще отсутствовать.

Обозначение резисторов на электрических схемах

На принципиальных электрических схемах резисторы обозначаются универсально, независимо от типа маркировки самого компонента:

  • Графическое обозначение — прямоугольник
  • Буквенное обозначение — латинская буква R
  • Номинал указывается в омах (Ом), килоомах (кОм) или мегаомах (МОм)
  • Мощность обычно не указывается, если она не является критичным параметром

Например, R1 10k — резистор с номиналом 10 кОм.


Почему важно правильно расшифровывать маркировку резисторов

Умение быстро и точно определять параметры резисторов по их маркировке крайне важно для специалистов и любителей электроники по нескольким причинам:

  • Позволяет избежать ошибок при монтаже и ремонте электронных устройств
  • Экономит время при подборе нужных компонентов
  • Помогает правильно рассчитывать электрические схемы
  • Облегчает диагностику неисправностей в электронной аппаратуре

Неправильное определение номинала или мощности резистора может привести к некорректной работе устройства или даже выходу его из строя. Поэтому навык расшифровки маркировки является базовым для любого радиолюбителя или профессионального электронщика.

Как проверить правильность определения номинала резистора

После расшифровки цветового кода рекомендуется проверить полученный результат с помощью мультиметра. Это поможет избежать ошибок, связанных с неправильной интерпретацией цветов или повреждением маркировки.

Для измерения сопротивления резистора:


  1. Установите мультиметр в режим измерения сопротивления (Ω)
  2. Подключите щупы к выводам резистора
  3. Считайте показания с дисплея

Полученное значение должно соответствовать номиналу, определенному по цветовой маркировке, с учетом допуска. Если результат измерения сильно отличается, возможно, резистор неисправен или маркировка была прочитана неверно.


Калькулятор цветовой маркировки резисторов.(расшифровка онлайн  по ГОСТ 175-72)


Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов. В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10Y Ом  (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов «Или так») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка  1%  резисторов, ну а если и таких не существует, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ±5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1%.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и  ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ±5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора

10.1 кОм ±0.5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС )

   Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки «Реверс». Калькулятор цветовой маркировки резисторов построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение,  какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве.

В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора.
При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо цветовой маркировки резистора обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора, если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов, описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. По такому же принципу,  если выговорить в определенном ритме «СеЗон»+ «Че-Ка-Ка, ОЖэ-Зэ, Сэ-эФСБэ», то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам «серебристый золотистый»+ «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый» и последовательным цифровым рядом «-2,-1″+ «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете  декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности….

Цветовая маркировка резисторов — сайты с калькуляторами маркировки

911. Color code resistor calculator. (Английский калькулятор цветовой маркировки резисторов)
1. Цветовая маркировка резисторов на сайте Casemods Ссылка
2. Цветовая кодировка резисторов на сайте Qrz.ru Ссылка
3. Цветовая маркировка резисторов на сайте Energo soft Ссылка
4. Цветовая маркировка резисторов на сайте Radiopartal Ссылка
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio Ссылка



определение мощности и сопротивления по цветовой маркировке

Наиболее популярной деталью для электронных схем является резистор – пассивный элемент, основным параметром которого является сопротивление протекающему току. Единица измерения – Ом.

Промаркированные резисторы

Резисторы могут быть фиксированными и регулируемыми (потенциометры). В эту группу включаются также фоторезисторы, варисторы и термисторы, в которых сопротивление определяется освещением, напряжением или температурой.

Фиксированные резисторы изготавливаются по разным технологиям. Наиболее популярные:

  • слоистые;
  • объемные;
  • проволочные.

Определение сопротивления

Производители дают только самые важные параметры в определении резистивных элементов:

  • номинальное сопротивление;
  • допуск, выраженный в процентах, соответствующих классу точности;
  • номинальная мощность.

Как определить сопротивление резистора, зависит от системы кодирования. В случае небольших элементов, где нет места, используется кодовая маркировка резисторов: символы из чисел и букв или цветные полосы. Отметки цветом применяются еще потому, что цифры легко стираются, такую надпись часто труднее разобрать.

Маркировка из букв и цифр

Буквенное кодирование предусматривает два стандарта:

  1. Обозначение резисторов в системе IEK. Для множителя используют букву: R = 1, K = 1000, M = 1000000;
  2. В стандарте MIL третья цифра обозначает коэффициент, на который умножаются два первых числа.

Примеры, как узнать сопротивление резистора в разных системах:

  1. R47 – IEK, R47 –MIL, номинал резистора – 0,47 Ом;
  2. 6R8 – IEK, 6R8 – MIL, R = 6,8 Ом;
  3. 27R – IEK, 270 – MIL, говорит о значении номинального сопротивления 27 Ом;
  4. 820R, K82 – IEK, 821 – MIL, R = 820 Ом;
  5. 47K – IEK, 473 – MIL, R = 47 кОм;
  6. 100R – IEK, 101 – MIL, R = 100 Ом;
  7. 2M7 – IEK, 275 – MIL, R = 2,7 мОм;
  8. 56М – IEK, 566 – MIL, R = 56 мОм.

Цветовое кодирование

Более распространенным способом кодирования является цветовая маркировка резисторов. Все расшифровки содержатся в публикуемых таблицах.

Международную систему цветных кодов приняли много лет назад, как простой и максимально быстрый способ определения омического значения резистора вне зависимости от его размера.

Схема чтения кода резистора

Важно! Маркировка всегда читается по одной полосе поочередно, начиная от левого конца детали. Каждый цвет ассоциируется с числом, соответствующим ему в таблице.

Элемент идентифицируется цветными полосками: от 3-х до 6-ти. Определение номинала резистора по цветовой маркировке зависит от числа полос:

  1. Три полоски. Первые две – значения сопротивления резистора, третья – коэффициент, на который умножаются цифры, определяемые двумя кольцами. Допуск для таких деталей имеет общую величину 20%;
  2. Четырехполосный код. Номинал резистора считывается по цветам аналогично, четвертая полоса означает допуск. Четырехдиапазонный вариант является самым распространенным. Если четвертой отметки нет, он превращается в трехдиапазонный, где сопротивление неизменное, но погрешность 20%;
  3. Резистор с пятью полосами. Относится к точным элементам. Первые три столбца – сопротивление, четвертый – множительный коэффициент, 5-й – допуск. К примеру, красный, желтый, зеленый, синий – R = 24 x 10 = 240 Ом, ± 0,25%;
  4. Шестиполосный код используется для высокоточных деталей. Пять полос расшифровываются, как и ранее, шестая указывает температурный коэффициент (ppm/° C). Этот показатель важен для некоторых схем. Коэффициент сообщает, на сколько процентов варьируется сопротивление при температурных изменениях в 1° C. Значение ТКС может указываться в ppm/К.

По цветной маркировке нельзя узнать о мощности, которую будет рассеивать элемент. Можно классифицировать резисторы по мощности, исходя из размера детали. Коммерческие резисторы рассеивают 1/4 Вт, 1/2 Вт, 1 Вт, 2 Вт и т. д. Больший размер элемента говорит о большей рассеиваемой мощности.

Для чего служат допуски

Чем меньше значение допуска, тем ближе сопротивление к желаемому значению.

Иногда схема содержит резисторы, сопротивления которых не очень распространены, и их сложно найти на рынке. С допуском можно приблизиться к нужной величине.

Образец определения параметров резистора по цветовой маркировке

На рисунке представлен образец сопротивления. Он содержит цветовую кодировку. Если расшифровать символы, получаются следующие цифры:

  1. Данное сопротивление составляет 590 Ом с допуском 5%;
  2. Значит, можно определить максимальную и минимальную величину. Таким образом, резистор обладает любым сопротивлением между 619,5 Ом и 560, 5 Ом.

Важно! У проволочных деталей существуют некоторые различия в цветовом коде. Тип такого резистора можно узнать по первоначальному расширенному белому кольцу. Остальные кольца по цвету соответствуют стандартным обозначениям, но заключительное может указывать на повышенную сопротивляемость теплу.

Для таких деталей имеется отдельная таблица данных, в которой можно заметить другие цвета и для погрешностей.

Таблица для проволочных резисторных элементов

Отклонения от стандарта

  1. Надежность. Этот показатель встречается в виде исключения в кодах, где 5 полос, и показывает процент отказов за тысячечасовой временной промежуток;

Таблица, включающая процент отказов и допуски

  1. Одно черное кольцо. Резистор, имеющий нулевое сопротивление. Такие элементы используются для соединения трасс на печатной плате;
  2. Замена цветов. Резисторные элементы, рассчитанные на высокое напряжение, маркируются желтым на месте золотого и серым на месте серебряного. Это делают из соображений безопасности, чтобы на внешнем покрове не присутствовало частиц металла.

SMD-резисторы

Для резисторов поверхностного монтажа не используют систему цветового маркирования из-за их микроскопических размеров, но иногда кодируют цифрами. Обычно три числа соответствуют:

  • первые два – сообщают о величине сопротивления;
  • третье – коэффициент, на который она умножается.

Никаких дополнительных данных не приводится, так как невозможно вместить больше цифр.

Декодер цветовой маркировки резисторов можно найти в удобном режиме, чтобы не заниматься поиском по таблицам. Существует онлайн калькулятор, куда заносится цветная маркировка резисторов с обозначением колец, и в результате вычисляется величина сопротивления. Причем можно рассчитать, как номинал резистора, так и произвести обратную операцию: узнать по сопротивлению цветовой код.

Перед чтением кодов желательно проверить документацию производителя, если есть возможность, чтобы не было сомнений в используемом стандарте. Для контрольной проверки сопротивления служит мультиметр.

Видео

Оцените статью:

Цветная маркировка резисторов по цвету, расшифровка резисторов


Маркировка резисторов по цвету была задумана для облегчения считывания номинала постоянного резистора при любом положении самого резистора.
Сопротивление измеряется в омах. Символ ома — буква омега .
1 Ом — довольно маленькая величина. Поэтому часто значение резистора задаётся в КОм и в МОм.
1 КОм = 1000 Ом. 1 МОм = 1000000 Ом.

Цвета резисторов

ЦветЗначение
Чёрный0
Коричневый1
Красный2
Оранжевый3
Жёлтый4
Зелёный5
Голубой6
Фиолетовый7
Серый8
Белый9

Маркировка резисторов по цвету обычно обозначается четырьмя цветными полосами.

  • 1 полоса обозначает первую цифру,
  • 2 полоса обозначает вторую цифру,
  • 3 полоса обозначает число нулей,
  • 4 полоса обозначает точность значения сопротивления резистора, так называемый допуск. В большинстве случаев это значение может быть проигнорировано.



Раcшифровка резисторов


На этом резисторе нанесено:
Красный — 2, фиолетовый — 7, жёлтый — 4 нуля.

Итого, номинал резистора составляет: 270000 Ом — 270 КОм.

Маркировка резисторов по цвету сопротивлением менее 10 Ом

Цветная маркировка резисторов сопротивлением менее 10 Ом требует дополнительных цветов, т.к. стандартные цвета для обозначения сопротивления постоянных резисторов не могут описать номинал менее 10 Ом. Для описания таких номиналов существуют два специальных цвета для третьей полосы: золотой, что означает х 0.1 и серебряный — х 0.01. Первая и вторая полоса обозначают цифры как обычно.
Например:
Красный, фиолетовый, золотой: 27 х 0.1 = 2.7 Ом.
Зелёный, голубой, серебряный: 56 х 0.01 = 0.56 Ом.

Точность значения сопротивления резисторов

Точность номинала постоянного резистора показывается четвёртой цветной полосой. Она обозначается в процентах. Например, резистор с указанным номиналом 390 Ом и точностью ±10% на самом деле будет иметь сопротивление между 390 — 39 = 351 Ом и 390 + 39 = 429 Ом (39 это 10% от 390).
Существуют специальные цветовые коды для четвёртой полосы:

  • серебряный — ±10%,
  • золотой — ±5%,
  • красный — ±2%,
  • коричневый — ±1%
Если четвёртая полоса отсутствует, точность номинала резистора составляет ±20%.



Кодовое обозначение резисторов

Номиналы резисторов обозначаются так же и буквенно-цифровым (кодовым) методом, который исключает использование десятичной запятой, потому что очень легко не заметить маленькую точку. Вместо десятичной запятой используются буквы R, K, M. При определении номинала резистора буква K означает умножение на 1000, буква M на 1000000, а буква R на 1.
Например:

  • 560R означает 560 Ом
  • 2K7 означает 2.7 КОм = 2700 Ом
  • 39K — 39 КОм
  • 1M0 — 1.0 МОм = 1000 КОм

особенности обозначения, маркировка мощности и сопротивления

Несмотря на то что времена СССР давно канули в Лету, радиоэлектронной техники и радиодеталей того времени ещё осталось предостаточно. Это говорит о том, что людям, занимающихся электроникой и другой сложной электротехникой, просто необходимо знать обозначения радиодеталей, принятые в те времена. Так, маркировка советских резисторов отличается от современных аналогов, однако столь же понятна и проста.

Резисторы советского производства

В отличие от современных резисторов, которые имеют принятую во всём мире маркировку, советские радиодетали имели собственные стандарты и обозначения. К примеру, чтобы понять, какая перед глазами современная деталь, придётся обращаться к таблицам или онлайн-калькуляторам.

Для советских аналогов такие сложности были ни к чему. Обозначались они просто и понятно каждому, даже начинающему радиолюбителю.

Резистор — это полупроводник, который имеет некое заданное сопротивление и применяется для того, чтобы ограничить токи в цепи. Основными характеристиками резисторов являются:

  1. Номинальное сопротивление — обозначается в омах, килоомах и мегаомах. На схемах всегда присутствует это значение.
  2. Рассеиваемая мощность — обозначается в ваттах. Как известно, проходя через полупроводник, ток нагревает его. При превышении некоего заданного значения он начнёт разрушаться. Это и есть рассеиваемая мощность, то есть то значение, при котором полупроводник будет работать без ущерба для себя. На схемах также обозначается это значение.
  3. Допуск номинального сопротивления — обозначается в процентах. Так как создать резистор без отклонений от оптимальных величин невозможно, то приходиться учитывать некий процент погрешности. Допуск номинального сопротивления указывает процент отклонения от заданного значения сопротивления.

Маркировка мощности

Как на современных, так и на советских деталях обозначение мощности было крайне важно, так как является одной из основных характеристик полупроводника. Но этот параметр можно определить и без маркировки, особенно если мастер опытный. Нередко бывает, что маркировка стирается, скалывается или просто плохо видна. Однако это не является преградой, чтобы определить мощность и сопротивление.

Сделать это можно по размеру резистора — чем больше корпус, тем лучше он рассеивает тепло и, следовательно, большую мощность имеет. И основы физики, в частности, закон Джоуля-Ленца, это подтверждают. Таким образом, чем меньше резистор, тем меньше его мощность.

Мощность советских резисторов МЛТ, то есть металлопленочного, лакированного, теплоустойчивого элемента, начинали обозначать с 1 Вт — МЛТ-1. Соответственно 2 Вт — МЛТ-2, 3 Вт — МЛТ -3 и так далее. У менее мощных маркировка резисторов по мощности отсутствовала, и определить её можно было лишь по размеру корпуса.

Значение сопротивления

Что же касается буквенной маркировки резисторов в плане значений сопротивления, то и здесь всё довольно просто. Как у резисторов МЛТ, так и у других советских приборов этой группы обозначение сопротивления выражается буквенно-цифровой последовательностью. Непосредственно значение отображалось цифрой, что совершенно логично, а вот омы, мегаомы и килоомы имели буквенную маркировку. Если нанесена буква R или E, то значение сопротивления считается в омах. Буква К показывает, что рассматриваются килоомы, а буква М говорит о значениях в мегаомах.

Для примера, заданное сопротивление будет 2 килоома, значит, обозначение имеет вид 2К0. Другой пример: сопротивление 33 МОм будет обозначаться как М33. И третий пример: обозначение вида 1К2 говорит о том, что это резистор на один килоом и 200 Ом.

Современные детали

Если говорить о современном обозначении резисторов, то у некоторых это вызывает определённые сложности, особенно у людей, привыкших к советским аналогам. И дело здесь не в сложности, а в трудоёмкости процесса. Ведь нужно брать таблицу, правильно определить расположение цветных полосок и после этого ещё проводить пусть и не сложные, но всё же расчёты. Хотя в этом помогают онлайн-калькуляторы, которые избавляют от множества нежелательных действий.

Для расшифровки цветных полосок на резисторе необходимо сначала правильно его держать. Для этого золотистая или серебристая полоска должна находиться справа. Хотя если таких полосок две или нет вообще, то к левой руке полоски располагаются таким образом, чтобы они получились сдвинутыми влево.

Полосок может быть от трёх и до шести. Каждая из них несёт в себе заданную информацию, прочитать которую можно, лишь прибегнув к таблице или онлайн-калькулятору.

Существуют ещё и SMD-резисторы. Основной их особенностью является очень маленький размер, что затрудняет чтение информации с поверхности. Да и понять, что это — транзистор, резистор или нечто другое — не всегда просто неопытному пользователю.

Как понятно, нанести полную маркировку даже цветными полосками на столь маленькие объекты не получится. Но всё же сделать это нужно. Поэтому, как правило, на очень миниатюрные ничего не наносят, а на детали чуть крупнее и имеющие допуск 10% принято наносить три цифры. Из них первые две указывают на номинал, а третья — на степень десяти.

В качестве примера можно взять обозначение 332. Первые две цифры — номинал, а третья — степень десяти. Значит, 33 умноженное на 10 в квадрате, что даёт 3300. Это число говорит о том, что взята деталь на 3300 Ом или, если привести к нормальному виду, — 3,3 кОм.

Сопротивления с допуском от одного процента и выше обозначаются четырьмя цифрами. Хотя это ни на что не влияет, так как расшифровывается по той же схеме: последняя цифра — степень, первые три — номинал.

В некоторых случаях SMD-детали могут маркироваться и двумя цифрами с буквой. И подобная маркировка действительно вызывает ряд сложностей, так как обязывает иметь таблицу, по которой можно высчитывать номинал такого полупроводника. Так, в качестве примера можно привести обозначение в следующем виде: 01С, где (согласно таблице) 01 равно 100 Ом, а буква С говорит, что множитель равен 102.

Таким образом, 100 Ом, умноженное на множитель 100, даёт 10 000 Ом, что, в свою очередь, равняется 10 кОм.

Обозначение на схемах

Понятно, что сами резисторы могут маркироваться как угодно, согласно ГОСТам или иным стандартам. Но вот на схемах они обозначаются всегда одинаково, вне зависимости от того, советские это или современные экземпляры. Так, схематическое обозначение таких деталей выглядит, как пустой прямоугольник, внутри которого:

  • Три вертикальные линии говорят о том, что установлен резистор мощностью 3 Вт.
  • Две такие же линии скажут, что здесь расположен элемент мощностью 2 Вт.
  • Одна линия говорит о мощности в 1 Вт.
  • Если линия одна и располагается горизонтально, то мощность такого резистора будет 0,5 Вт.
  • Одна диагональная линия слева направо говорит о мощности в 0,25 Вт.
  • Двумя такими наклонными линиями обозначаются детали с мощностью 0,125 Вт.

Другие данные могут располагаться в цифровом и буквенном виде где угодно, но всегда понятно для читающего схему.

В любом случае, советский это резистор, современный, отечественный или зарубежный, всегда можно прочесть его обозначения и узнать интересующие данные. Таким образом, можно сделать вывод, что как бы ни обозначили такую деталь, мастер всегда поймёт, какая она и чем её можно заменить.

Маркировка резисторов цветными полосами и цифрами

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. В переводе с английского это название звучит как «Сопротивление». Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение. В зависимости от типа резисторов кодировка может различаться, она бывает: буквенно-цифровая, цифровая либо цветовыми полосами. В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем.

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

  • 2К4 = 2,4 кОм или 2400 Ом;
  • 270R = 270 Ом;
  • К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

  • 1 полоса – единицы;
  • 2 полоса – сотни;
  • 3 полоса – множитель.

Точность таких компонентов равна 20%.

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку – это ТКС.

На корпусе цветные кольца распределяются, так как показано на этой схеме:

Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.

И целые отделяются от дробных значений.

Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.

При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.

Исходя из таблицы, шифр 01C значит:

  • 01 = 100 Ом;
  • C – множитель 102, это 100;
  • 100*100 = 10000 Ом или 10 кОм.

Такой вариант обозначений называется EIA-96.

Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!

Похожие материалы:

онлайн калькулятор цветной на 4 и 5 полос

Чтобы различать электронные компоненты – сопротивления, конденсаторы и прочее – нужна маркировка. С её помощью обозначаются номиналы элементов. Резисторы маркируют двумя основными способами: буквенным или цифровым, а также цветовым. Подробнее об этом мы рассказывали в статье: https://samelectrik.ru/kak-markiruyutsya-rezistory.html.

Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно. Она представляет собой набор полосок или колец (фактически наносится по всей окружности корпуса элемента) разных цветов. Каждая из них несет в себе определенную информацию, например цифры, множитель, допуск. Они отличаются по цвету и каждый из них несет в себе определенную численную информацию.

Различают в зависимости от номинала и допуска по точности варианты цветовой маркировки, состоящие из разного количества меток, рассмотрим их подробнее. Узнать, как расшифровывается цветовая маркировка резисторов вы можете, используя наш онлайн калькулятор:

Помимо этого для расшифровки может быть использована таблица:

Маркировка из 3 полос говорит о том, что у резистора класс точности равен 20%, далее первая и вторая полосы – цифры, а третья – это множитель.

Внимание! Серебристые и золотые цвета не могут выступать в качестве цифр, обычно только в роли допуска и множителя. Это поможет найти левую и правую сторону резистора, чтобы правильно определить номинал. Не у всех резисторов первое кольцо сдвинуто в одну из сторон. Использование онлайн калькулятора поможет автоматизировать и ускорить процесс определения номинала резистора по цвету, вам остаётся лишь подобрать нужный по мощности для конкретной задачи.

Согласно таблице по цвету определяют числа и множители.

  • 4 полосная маркировка используется для обозначения резисторов с классом допуска 5-10%, он зашифрован в 4 полосе, три первых аналогично предыдущему.
  • 5 полос содержат больше информации о номинале, здесь первые 3 — это числа, 4 — множитель, а 5 — допуск.
  • К цветовой маркировке резисторов из 6 полос добавлен еще и температурный коэффициент, который характеризует степень изменения сопротивления к изменению температуры.

Стоит отметить, что наш калькулятор позволяет определить онлайн маркировки наиболее распространенных видов резисторов на 4 и 5 полос. 3-полосную вы легко можете определить по таблице, приведенной выше, а 6-полосные варианты встречаются очень редко.

Чтобы определить номинал вам нужно пройти три шага:

  1. Посмотреть на резистор и найти, откуда у него начинается маркировка.
  2. Ввести данные в онлайн калькулятор и указать класс точности.
  3. Если у вас возникли сомнения можете повторно ввести данные, но в обратной последовательности, возможно вы посмотрели на компонент не с правильной стороны.

Цветовой код резистора — 4-полосный, 5-полосный и 6-полосный резисторы

Что такое резистор?

резисторы пассивные компоненты, используемые в электрических цепях для уменьшения поток электрического тока до определенного уровня. Способность к ограничение прохождения электрического тока называется сопротивлением. Резисторы с высоким значением сопротивления будут ограничивать большие количество электрического тока, тогда как резисторы с низким значение сопротивления ограничивает лишь небольшое количество электрический ток.Сопротивление резистора измеряется в Ом.

Что это цветовой код?

Как правило, код относится к представлению информации в другой форме используя символы, сигналы и буквы в целях секретность. Здесь сигналы или символы действуют как коды. в Аналогичным образом, в резисторах мы используем разные цвета в качестве кодов для указать сопротивление (информационное) резистора.Вот, разные цвета, нанесенные на резистор, действуют как коды.

цветовые коды также используются для указания допуска и надежность резистора. Мы также можно напрямую найти значение сопротивления резистора с помощью с помощью омметра.

цветовые коды используются не только в резисторах, но и в других электронных компоненты, такие как конденсаторы и катушки индуктивности.

Указание значения или номиналы электронных компонентов, таких как резисторы, конденсаторы и катушки индуктивности с использованием цветовых кодов, напечатанных на их называют электронной системой цветового кода. Электронный система цветового кода была разработана в начале 1920-х годов ассоциация производителей радио, которая сейчас входит в Альянс электронной промышленности (EIA).

цветовая кодировка выполняется только на постоянных резисторах, но не на переменные резисторы, потому что техника цветового кодирования показывает только фиксированное значение сопротивления. Переменные резисторы имеют различное сопротивление. Следовательно, невозможно использовать цвет методика кодирования в переменных резисторах.

Почему цветовые коды используются в резисторах, а не непосредственно печать значения сопротивления?

Печать цифры на больших электронных компонентах очень просты, но очень сложно распечатать числа или значения сопротивления на крошечные компоненты.Следовательно, вместо прямой печати номера, мы печатаем коды цветов или цветные полосы. Однако по используя новейшие технологии печати, мы можем напрямую печатать числа на резисторах.

Метод цветного кодирования имеет ряд недостатков. Для слепых, невозможно найти сопротивление резистора, потому что они не могут видеть цвета, нанесенные на резистор.

Другой недостатком является признание разницы между двумя цветами в перегретый резистор очень сложно. Когда резистор при перегреве цвета на резисторе немного меняются. Поэтому становится невозможно распознать разницу. между коричневым цветом и красным цветом или коричневым цветом и оранжевым цвет.

Представляя сопротивление резистора с использованием цветных полос

В цветовая кодировка, номинал резисторов указан на корпус резисторов с использованием цветов. Цвета, нарисованные на корпуса резисторов называются цветными полосами. Все цветные полосы нанесенные на корпус резистора, используются для обозначения значение сопротивления и толерантность.Каждый цвет на резисторах body представляет собой другое число.

цветные полосы резисторов в основном бывают трех типов: 4 полосы резистор, 5-полосный резистор и 6-полосный резистор. Чтобы найти сопротивление резистора, нам нужно расшифровать цвета окрашены на корпус резисторов. Расшифровка изменений в зависимости от количества цветных полос, нанесенных на резисторы тело.

4 цветовой код полосы резистор

А Резистор с 4-полосным цветовым кодом имеет 3 цветных полосы на левой стороне и одна цветная полоса с правой стороны. 3 цветные полосы на левой стороне очень близки друг к другу, а цветовая полоса 4 th справа отделяется от первых трех полос пробелом.

3 цветные полосы на левой стороне сгруппированы вместе, чтобы указать значение сопротивления резисторов 4 и цветная полоса с правой стороны указывает на допуск резистор.

Что такое толерантность? «Терпимость — это изменение сопротивления резистора от его фактическое сопротивление. Резисторы высокой толерантности имеют высокую изменение сопротивления. Резисторы малой толерантности имеют низкий разброс сопротивления. Например, резистор с допуском 5% может отличаться на 5% от своего сопротивление от его фактического значения сопротивления.Аналогично резистор с допуском 8% может отличаться на 8% от своего сопротивление от его фактического значения сопротивления. Толерантность резистора обычно указывается в процентах ».

Цветная полоса 1 st на резисторе указывает на 1 st значащее значение или 1 ая цифра резисторов сопротивление, а цветная полоса 2 nd указывает 2 nd значащее значение или 2 nd цифра сопротивления резисторов.3 рд цветная полоса — это десятичный множитель, а число 4 и цветная полоса указывает на допуск резисторов.

1 улица и 2 улица цветные полосы вместе составляют 2-значное число и 3 rd цветная полоса или множитель умножается на эти 2 цифры число, чтобы получить значение сопротивления резистора.

Если цветная полоса 4 или полоса допусков оставлена ​​пустой, он считается 3-полосным резистором и допуском для 3-полосный резистор составляет 20%.

резисторы которые производятся для использования в военных целях, могут также включать дополнительная полоса, называемая полосой 5 ​​ th , которая указывает на резистор интенсивность отказов.

Пример:

Если цвета на 4-полосном резисторе находятся в следующем порядке: коричневый, зеленый, красный и фиолетовый (как показано на рисунке). Ценности цветные полосы будут такими: коричневый = 1, зеленый = 5, красный = 10 2 или 100, фиолетовый = 0,10%.

В в таблице цветовых кодов коричневый имеет значение 1, что соответствует 1 st цифра и зеленый цвет имеет значение 5, которое является второй цифрой.Первая и вторая цветные полосы сгруппированы вместе, чтобы вверх двузначное число 15. Цветная полоса 3 rd красный имеет значение 100. Это значение умножается на два цифра цифра Т.е., 15 x 100 = 1500 Ом. Фиолетовый указывает, что допуск составляет 0,10%.

Следовательно, цвет резистора с коричнево-зеленым-красно-фиолетовым иметь сопротивление 1500 Ом с допуском ± 0.10%.

5 цветовой код полосы резистор

А 5-полосный резистор с цветовым кодом имеет 4 цветных полосы на левой стороне и одна цветная полоса с правой стороны. 4 цветные полосы на левой стороне очень близки друг к другу и цветовой полосе 5 th на правой стороне отделяется от первых 4 полос некоторыми пространство.

4 цветные полосы на левой стороне сгруппированы вместе, чтобы представляют значение сопротивления резистора и 5 th цветная полоса с правой стороны указывает на допуск резистор.

  • 1-я улица цветная полоса указывает на значащее значение 1 st или 1 ул цифра номинала резисторов.
  • 2 nd цветная полоса указывает значащее значение 2 и или 2 nd цифра номинала резистора.
  • 3 рд цветная полоса указывает значащее значение 3 rd или 3 ряд цифра номинала резисторов.
  • 4 цветная полоса — десятичный множитель.
  • 5 цветная полоса указывает на допуск резисторов.

1 улица , 2 и и 3 цветных полосы rd вместе составляют 3 цифры номер и цветовой диапазон 4 или множитель умноженное на это трехзначное число, чтобы получить сопротивление номинал резистора.

Пример:

Если цвета на 5-полосном резисторе в следующем порядке: коричневый, зеленый, красный, синий и фиолетовый (как показано на рисунке). Ценности цветных полос будет таким: Коричневый = 1, Зеленый = 5, Красный = 2, синий = 10 6 , фиолетовый = 0,10%.

В в таблице цветовых кодов коричневый имеет значение 1, что соответствует 1 st цифра, зеленый цвет имеет значение 5, которое является второй цифрой и красный имеет значение 2, что является цифрой 3 rd .В первая, вторая и третья цветные полосы вместе составляют три цифра 152. Синяя цветная полоса 4 th имеет значение 10 6 . Это значение умножается на трехзначное число 152 т.е., 152 х 10 6 = 152M Ом. фиолетовый указывает, что допуск составляет 0,10%.

Следовательно, цвет резистора обозначен коричнево-зелено-красно-сине-фиолетовым имел бы сопротивление 152 МОм Ом с допуском ± 0.10%.

6 цветовой код полосы резистор

А Резистор с 6-полосным цветовым кодом состоит из 6-ти цветных полос. 4 цветные полосы на левой стороне сгруппированы вместе, чтобы представить значение сопротивления резисторов. Цветная полоса 5 th с правой стороны представляют допуск резистора и цветная полоса 6 th представляет TCR (Температура Коэффициент сопротивления).

  • 1-я улица цветная полоса указывает на значимое значение 1 st номинал резисторов.
  • 2 цветная полоса nd указывает на 2 nd значительное значение номинала резисторов.
  • Цветная полоса 3 rd указывает на 3 rd значительное значение номинала резисторов.
  • 4 th color band — десятичный множитель.
  • 5 -я цветная полоса указывает допуск резисторов.
  • 6 th цветная полоса указывает TCR (температура Коэффициент сопротивления).

Цветные полосы 1 st , 2 nd и 3 rd вместе составляют трехзначное число, а четвертая цветная полоса умноженное на это трехзначное число, чтобы получить сопротивление номинал резистора.

Пример:

Если цвета на 6-полосном резисторе в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цвета полосы будут такими: зеленый = 5, коричневый = 1, фиолетовый = 7, Черный = 10 0 , золотой = 5%, оранжевый = 15 частей на миллион.

В в таблице цветовых кодов зеленый имеет значение 5, что соответствует 1 st цифра, коричневый цвет имеет значение 1, которое является второй цифрой и фиолетовый имеет значение 7, что соответствует цифре 3 и .В первая, вторая и третья цветные полосы вместе составляют три цифра номер 517. Черная полоса 4 th имеет значение 10 0 . Это значение умножается на трехзначное число 517 т.е., 517 х 10 0 = 517 Ом . Золото указывает, что допуск составляет 5%, а оранжевый указывает, что TCR составляет 15 частей на миллион.

Следовательно, цвет резистора обозначен зеленый-коричневый-фиолетовый-черный-золотой-оранжевый будет сопротивляться 517 Ом с допуском 5% и TCR (температурный коэффициент сопротивления) 15 ppm.

Что такое TCR? В скорость, с которой сопротивление резистора изменяется с изменение температуры называется TCR (Температура Коэффициент сопротивления).

Как для чтения или декодирования цветовых кодов резисторов

размещение цветных полос на резисторе очень важный. Как правило, цветные полосы, расположенные ближе всего к вывод или конец резистора считается первой полосой. Рядом с первой полосой идет вторая и так далее. Другой Кстати это лишнее пространство между двумя полосами (3 rd и 4 диапазонов) также указывает на чтение направление.

Если вам трудно найти сопротивление резистора используя его цветные полосы, вы можете напрямую найти сопротивление с помощью омметра или мультиметра.

Как запомнить цветовые коды на резисторе?

Если вам сложно запомнить цветовую кодировку на резистора, используйте эту мнемонику, чтобы легко их запомнить.В жирные буквы обозначают названия цветов.

Некоторые легко запоминающиеся мнемоники:

  • B.B. РОЯ из большой Британия имеет очень Хорошие часы сделаны из золота Серебро
  • Bye Bye, Rosie Off You Go Бирмингем Виа большой Западный
  • Bye Bye Rosie Off You Go Bristol Via Грейт Вестерн
  • Лучше купить резисторы Или напряжение смещения вашей сети — на запад

Типы резисторов и их раскрашивание

Если вы собираете электрическую цепь (последовательную или параллельную), скорее всего, вам понадобится компонент, называемый резистором.Поставляется фиксированного или переменного типа, они являются важной частью вашего следующего проекта схемотехники. Поэтому сегодня мы постараемся помочь вам понять все, что вам нужно знать об этом крошечном электронном компоненте!

В сегодняшнем руководстве по резисторам мы рассмотрим следующее, что даст вам более глубокое представление о том, что такое резисторы и как их использовать.

  • Что такое резистор
  • Символы и единицы резистора
  • Типы резисторов
  • Как читать цветные полосы на резисторах
  • Резисторы в последовательной цепи и резисторы в параллельной цепи

Что такое резистор?

Мы знаем, что резистор — это электронный компонент, но его функциональность заключается в сопротивлении потоку электричества, ограничивая количество электронов, проходящих через цепь.

Обратите внимание, что резисторы не генерируют мощность, а вместо этого потребляют мощность, полагаясь на соединение с другими компонентами, такими как микроконтроллеры и интегральные схемы.

  • Вы можете делать выводы или аналогии с проточной водопроводной трубой, внутри которой размещен резистор для уменьшения общего протока воды.

Какое устройство использует резистор?

В резисторе

А для измерения электрического сопротивления используется единица измерения Ом (Ом). Установленный господином Омом на основании закона Ома в 1827 году, вы можете рассчитать сопротивление, просто разделив напряжение на ток.

Расчет сопротивления и какой резистор следует использовать?

Есть множество резисторов от 100 Ом, 200 Ом, 330 Ом, 470 Ом, 10 кОм, 4,7 кОм и так далее. Следовательно, чтобы понять, какой резистор подходит для вашей схемы, вам необходимо рассчитать необходимое сопротивление.

  • Если вы хотите приобрести комплект, в котором есть все необходимые резисторы, обратите внимание на приведенный выше комплект резисторов. В нем 500 резисторов 20 различных номиналов!

Вот иллюстрация того, как выбрать резистор, который соответствует требованиям вашего проекта:

Простая электронная схема с батареей и светодиодом
  • Напряжение светодиода: 20 мА
    • Преобразование в ток: 0.02A
  • Источник питания: 5 В

Резистор, который вы должны использовать: 5 В / 0,02 А = резистор 250 Ом. Если у вас нет резистора 250, лучше использовать ближайшее ближайшее большее значение, чтобы быть в безопасности!

Как выглядит символ резистора ?

Как и все электронные компоненты, при формировании схемы вы будете использовать символы для упрощения иллюстрации. В зависимости от стиля, который вы чаще всего видите, символ резистора будет выглядеть следующим образом:

  • Резистор американского типа
  • Резистор международного образца

Понимание того, как выглядят символы резисторов, поможет вам различать различные электрические компоненты при анализе принципиальной схемы.

Какие типы резисторов

Что касается резисторов, то в основном есть два типа; Постоянные и переменные резисторы. В этой части руководства мы объясним оба типа и из чего они состоят.

Примечание. Существуют и другие типы резисторов, например фоторезистор, в котором датчик LDR используется для определения сопротивления при изменении уровня освещенности, а термистор — для изменения температуры.

1. Постоянные резисторы

  • Резистор для сквозного отверстия
  • Резистор для поверхностного монтажа

На сегодняшний день наиболее распространенными и широко используемыми резисторами на рынке являются фиксированные резисторы.Они могут быть либо сквозными, либо монтируемыми на поверхность, как показано выше.

Резисторы в сквозное отверстие

Среди двух типов постоянных резисторов, длинные подгоночные выводы резисторов со сквозным отверстием чаще всего интегрируются в макетные платы или другие макетные платы. Печатная плата и т. Д. Целью такой интеграции, как правило, является создание прототипов приложений; с подключенными платами микроконтроллеров или без них.

Резисторы для поверхностного монтажа

Как следует из названия, резисторы для поверхностного монтажа работают иначе, чем резисторы для сквозных отверстий, поскольку они устанавливаются на печатные платы, а не подключаются к электронной схеме, макетной плате и т. Д.Эти резисторы для поверхностного монтажа имеют крошечную прямоугольную форму с токопроводящими краями для функциональности.

2. Переменные резисторы

Когда говорят о переменных резисторах, на ум приходят три распространенные формы; Реостат, подстроечный резистор и потенциометр. Общие черты этих трех компонентов заключаются в том, что они представляют собой электрические компоненты со встроенными в них фиксированными резисторами, но обеспечивают вариации для более сложных приложений (например, ползунок на потенциометре для разделения напряжения, расчета переменного сопротивления и т. Д.)

Из каких типов состоят резисторы?

Теперь, когда мы разобрались с типами резисторов, из чего они сделаны? Вот краткое описание трех распространенных составов резисторов!

Состав резистора Пояснение
Состав углерода Карбоновые резисторы в прошлом были наиболее распространенными резисторами, но сейчас они используются редко из-за более новой конструкции.
Отсутствие температуры и надлежащее управление нагревом сделали их плохим выбором и в наши дни.
Получено путем смешивания гранул угля со связующим.
Металлооксидная композиция Металлооксидные пленочные резисторы являются наиболее распространенным вариантом при использовании резисторов в настоящее время.
По сравнению с карбоном, он лучше регулирует температуру и имеет более низкий уровень шума. что делает его лучшим вариантом с точки зрения производительности.
Металлический состав Подобно вышеуказанному металлооксидному составу, металлопленочные резисторы обеспечивают сопоставимые характеристики.
Как следует из названия, вместо него используется металлическая пленка.
Обычно используется, когда требуются резисторы с выводами.

Цветовой код резистора, полосы и как их читать?

Взял резистор и обнаружил, что на нем нет маркировки его номинала? Да, для резисторов, вместо того, чтобы отображать их полное значение, они отмечены цветными полосами, которые вы можете расшифровать!

Расшифровка цветовой полосы резистора на примере

Шаг 1: Определите, какой у вас резистор: четырех-, пяти- или шестиполосный.

Группа обозначает количество цветных маркировок на резисторах.

  • Четыре полосы: первые две цветные метки — это номинал резистора, третья полоса — это значение множителя, а четвертая полоса — это значение допуска.
  • Пять полос: первые три цветные метки — это номиналы резисторов, четвертая полоса — это значение множителя, и последняя полоса — это значение допуска
  • Шесть полос: Дополнительная полоса для цветового коэффициента
Шаг 2: Обратитесь к таблице цветовых кодов, чтобы найти значение вашего резистора
Ref

На основе примера 4-полосного резистора в таблице, вот как получить значение 560 кОм:

  • Первая цветная полоса — зеленая, табличное значение: 5
  • Вторая цветная полоса — синяя, табличное значение: 6
    • Значение после первой и второй цветовых полос: 56
  • Третий цвет — желтый, табличное значение (множитель): 10 кОм
  • Четвертый цвет коричневого цвета, обозначающий допуск (насколько больше / меньше может использоваться фактическое сопротивление резистора): ± 5%

Значение резистора: 560 кОм с ± 5% допуск

Вам лень обращаться к таблице цветов и вам нужен бесплатный инструмент, который поможет вам рассчитать номинал резистора?

Используйте этот бесплатный инструмент для определения информации для резисторов с цветной полосой.Все, что вам нужно, это выбрать нет. полос вашего резистора и его соответствующего цвета. Калькулятор цветового кода резистора рассчитает значение за вас!

Резисторы в последовательной и параллельной цепях

Мы говорили о вычислении сопротивления в предыдущей части сегодняшнего руководства, но что, если вы соедините несколько резисторов вместе в последовательной или параллельной цепи? Как тогда можно рассчитать общее сопротивление ?

Расчет сопротивления в последовательной цепи

Здесь мы имеем три резистора в простой последовательной цепи.Все, что вам нужно сделать, чтобы рассчитать полное сопротивление, — это взять R1 + R2 + R3! Так просто!

Расчет сопротивления в параллельной цепи

Определение значения общего сопротивления в параллельной цепи не так просто, как в последовательной цепи. Однако, если следовать приведенной ниже формуле, это будет не так уж сложно!

  • Общее сопротивление = 1 / R1 + 1 / R2 + 1 / R3
    • Если у вас есть только два резистора равного номинала, общее сопротивление = половина номинала резистора

Обратите внимание, что для параллельной цепи, если вы при добавлении резисторов общее сопротивление упадет из-за обратной зависимости.

Сводка

На сегодня на резисторах все. Я надеюсь, что из сегодняшнего блога вы получите более глубокое понимание того, что такое резистор, как он работает и как рассчитать полное сопротивление!

  • Для получения дополнительной информации о цветовой кодировке полос см. Этот пост.

Поскольку резисторы являются таким важным компонентом каждой электронной схемы, вам обязательно понадобится один для вашего следующего проекта построения схемы! Следовательно, чтобы убедиться, что вы хорошо покрыты необходимыми резисторами, обратите внимание на наш комплект резисторов!

Следите за нами и ставьте лайки:

Теги: резистор 10 кОм, резистор 1 кОм, углеродный пленочный резистор, металлопленочный резистор, металлооксидный резистор, параллельная схема, фоторезисторы, потенциометр, резистор, цветовой код резистора, калькулятор цветового кода резистора, таблица цветового кода резистора, делитель резистора, комплект резисторов, обозначение резистора, блок резистора, резисторы, последовательная цепь, резистор через отверстие, типы резистора, переменный резистор

Продолжить чтение

Декодер цветового кода резистора.Поддержка от 3 до 6 диапазонов.


1% резисторы
примеры цветового кода
(серия E96, 5 диапазон):
1-9,76 Ом 10-97,6 Ом 100-976 Ом 1-9,76 кОм 10-97,6 кОм 100-976 кОм1-9,76 МОм

1, 1.02

1.05, 1.07

1,1, 1,13

1,15, 1,18

1,21, 1,24

1,27, 1,3

1,33, 1,37

1,4, 1,43

1,47, 1,5

1,54, 1,58

1.62, 1,65

1,69, 1,74

1,78, 1,82

1,87, 1,91

1,96, 2

2,05, 2,1

2,15, 2,21

2,26, 2,32

2,37, 2,43

2,49, 2,55

2,61, 2,67

2,74, 2,8

2,87, 2,94

3,01, 3,09

3,16, цветовой код 3,24

3,32, 3,4

3,48, цветовой код для 3,57

3,65, 3.74

3.83, 4.02

4,12, 4,22

4.32, цветовой код для 4.42

4,53, 4,64

4,75, 4,87

4,99, 5,11

5,23, 5,36

5,49, 5,62

5,76, 5,90

6,04, цветовой код 6,19

6,34, 6,49

6,65, 6,81

6,98, 7,15

7,32, 7,50

7,68, 7,87

8,06, 8,25

8,45, 8.66

8,87, 9,09

9,31, 9,53

9,76

10, 10,2

10,5, 10,7

11, 11,3

11,5, 11,8

12,1, 12,4

12,7, 13

13,3, 13,7

14, 14,3

14,7, 15

15,4, 15,8

16,2, 16,5

16,9, 17,4

17,8, 18,2

18,7, 19,1

19,6, 20

20.5, 21

21,5, 22,1

22,6, 23,2

23,7, 24,3

24,9, 25,5

26,1, 26,7

27,4, 28

28,7, 29,4

30,1, 30,9

31,6, 32,4

33,2, 34

34,8, 35,7

36,5, 37,4

38,3, 40,2

41,2, 42,2

43,2, 44,2

45,3, 46,4

47,5, 48,7

49,9, 51.1

52,3, 53,6

54,9, 56,2

57,6, 59

60,4, 61,9

63,4, 64,9

66,5, 68,1

69,8, 71,5

73,2, 75

76,8, 78,7

80,6, 82,5

84,5, 86,6

88,7, 90,9

93,1, 95,3

97,6

100, 102

105, 107

110, вычислить цвет для 113

115, 118

121, 124

127, 130

133, 137

140, 143

147, 150

154, 158

162, 165

169, 174

178, 182

187, 191

196, 200

205, 210

215, 221

226, 232

237, 243

249, 255

261, 267

274, 280

287, 294

301 код цвета: оранжевый черный коричневый… (5 диапазон), 309

316, 324

332, 340

348, 357

365, 374

383, 402

412, 422

432, 442

453, 464

475, 487

499, 511

523, 536

549, 562

576, 590

604, 619

634, 649

665, 681

698, 715

732, 750

768, 787

806, 825

845, 866

887, 909

931, 953

976

резистор цвет: коричневый черный черный… (5 диапазонов), 1.02k

1k05, 1k07

1k1 5 цветов полосы, 1.13k

1к15, 1к18

1к21, 1к24

1к27, 1к3

Цвет резистора 1к33к: Коричневый, Оранжевый … (5 диапазон), 1к37

1к4, 1к43

Цвет резистора 1k47k: коричневый, желтый … (5 полос), 1k5 цветовой код резистора (5 полос): коричневый зеленый черный …

1к54, 1к58

1к62, 1к65

Резистор

1к69к Цвет: Коричневый, Синий… (5 диапазон) маркировка, 1к74

1k78, 1k82

1к87, 1к91

1k96, 2 k вычислить код цвета

2.05k, 2.1k цвета ремешка

2,15 тыс., 2,21 тыс.

2,26 тыс., 2,32 тыс.

2,37 тыс., 2,43 тыс.

2.49k цвет резистора: красный, желтый … (5 диапазонов) цветовой код резистора, 2.55к

2,61 тыс., 2,67 тыс.

2,74 тыс., 2,8 тыс.

2,87 тыс., 2,94 тыс.

Резистор

3.01k Цвет: Оранжевый, Черный… (5 диапазон) цветовой код резистора, 3.09к

3,16 тыс., 3,24 тыс.

3,32 тыс., 3,4 тыс.

3,48 тыс., 3,57 тыс.

3,65 тыс., 3,74 тыс. маркировка

3,83 тыс., 4,02 тыс. цветовой код: YBRedBB (5 полос)

4,12 тыс., 4,22 тыс.

4,32 тыс., 4,42 тыс.

4,53 тыс., 4,64 тыс.

4,75 тыс., 4,87 тыс.

4,99 тыс. разметка, 5.11к код цвета резистора

5,23 тыс., 5,36 тыс.

5,49 тыс., 5,62 тыс.

5,76 тыс., 5,90 тыс.

6.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
