Калькулятор цветовой маркировки резисторов

Резисторы с четырмя полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0.5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с пятью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0.5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с шестью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0.5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

ТКС 100 Коричневый50 Красный15 Оранжевый25 Желтый10 Синий5 Фиолетовый

Сопротивление:

Обзор

Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.

Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент (ТКС).

Примечание

Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.

В таблице ниже приведены определения каждой цветовой полоски для резисторов с 3-6 полосками.


3-полоски
4-полоски
5-полосок
6-полосок
1 полоса
1-я цифра
1-я цифра
1-я цифра
1-я цифра
2 полоса
2-я цифра
2-я цифра
2-я цифра
2-я цифра
3 полоса
Множитель
Множитель
3-я цифра
3-я цифра
4 полоса
-
Погрешность
Множитель
Множитель
5 полоса
--Погрешность
Погрешность
6 полоса
---Температурный коэффициент
Цифры

Первые две полосы, а у резисторов с пятью и шестью полосками – три, обозначают цифры. Каждая цифра представлена в виде определенного цвета.

Цвет
Значение
Черный
0
Коричневый
1
Красный
2
Оранжевый
3
Желтый
4
Зеленый
5
Синий
6
Фиолетовый
7
Серый
8
Белый
9
Множитель

Далее после цифр следует – множитель. Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После чего можно определить наминал сопротивления.

Цвет
Коэффициент
Золотой
÷10
Серебристый
÷100
Черный
x1
Коричневый
x10
Красный
x100
Оранжевый
x1000
Желтый
x10000
Зеленый
x100000
Синий
x1000000
Фиолетовый
x10000000
Серый
x100000000
Белый
x1000000000
Погрешность

Следом за множителем следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.

Цвет
Коэффициент (%)
Отсутствует
±20
Серебристый
±10
Золотой
±5
Желтый
±4
Оранжевый
±3
Красный
±2
Коричневый
±1
Зеленый
±0.5
Синий
±0.25
Фиолетовый
±0.15
Серый
±0.05
Температурный коэффициент (ТКС)

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент. Где каждый цвет имеет также свое значение.

Цвет
Коэффициент (ppm/ºC)
Коричневый
100
Красный
50
Желтый
25
Оранжевый
15
Синий
10
Фиолетовый
5
Белый
1
Общая таблица цветов и значений
Цвет
как число
как десятичный множитель
как точность в %
как ТКС в ppm/°C
как % отказов
Серебристый
-1x10-2 = «0,01»
10--
Золотой
-1x10-1 = «0,1»
5--
Чёрный
01x100 = 1
---
Коричневый
11x101 = «10»
11001
Красный
21x102 = «100»
2500.1
Оранжевый
31x103 = «1000»
-150.01
Жёлтый
41x104 = «10 000»
-250.001
Зелёный
51x105 = «100 000»
0.5--
Синий
61x106 = «1 000 000»
0.2510-
Фиолетовый
71x107 = «10 000 000»
0.15-
Серый
81x108 = «100 000 000»
0.05--
Белый
91x109 = «1 000 000 000»
-1-
Отсутствует
--20--
Резисторы с тремя полосками

В случае, где у резистора всего три полоски, используйте калькулятор для резисторов с четырьмя полосками. Единственное отличие в том, что у резисторов с тремя полосками погрешность всегда равна ±20%.

Смотри также

Пожалуйста, включите javascript для работы комментариев.

arduino.on.kg

Цветная маркировка резисторов полосками - определение сопротивления, таблица и онлайн-калькулятор

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько :

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?

В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

  1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
  2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
  3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки

Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица

Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

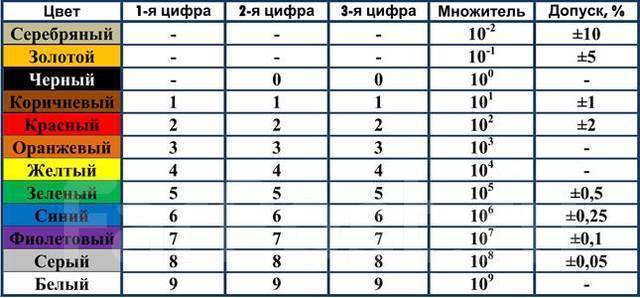

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС [ppm/°C]
Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109 1

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор

Интерфейс программы “Резистор 2.2”

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2, она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

  1. Стандартной 4 или 5 цветной маркировке.
  2. Фирменной маркировке Philips различных видов сопротивлений.
  3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
  4. Обычной кодовой маркировке.
  5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

househill.ru

расшифровка цветной маркировки по таблице и онлайн-калькулятором

С появлением радиоэлектронной и микропроцессорной техники ни одна сложная схема не обходится без участия резисторов. Резистор позволяет не только преобразовывать напряжение в силу тока и обратно, но также ограничивать последнее или поглощать. В большинстве случаев они имеют крайне миниатюрный вид. Именно поэтому принято в качестве маркера наносить на них цветные полоски, расшифровать которые поможет калькулятор резисторов по цветовой маркировке.

Функции маркировки резисторов

Так как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.

Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие — можно получить нерабочую или неправильно работающую схему.

Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.

Стандартные цветные обозначения

Полоски или цветовые кольца, наносимые на сопротивление, могут иметь не только различный цвет, но и отличаться толщиной и количеством. Принятая маркировка резисторов выглядит так:

  • 3-полосная: первая и вторая полоски имеют цифровое значение, а третья — множитель, на который умножают либо делят заданное в двух первых полосках число, что позволяет узнать номинал детали. Отсутствие четвёртой полосы говорит о том, что погрешность такой детали будет в пределах 20%.
  • 4-полосная: имеет те же значения, что и в случае с тремя полосами. А вот четвёртая указывает на погрешность в процентах, которую определяют по таблице.
  • 5-полосная: такая маркировка резисторов по цветам говорит, что погрешность этого полупроводника будет в пределах 0,005%. Первые три полосы имеют цифровые значения, а четвёртая обозначает множитель, который также можно узнать из таблицы.
  • 6-полосная: ничем не отличается от расшифровки 5-полосных вариантов, за исключением шестой полосы, которая показывает температурный коэффициент, то есть, как изменится сопротивление полупроводника с изменением температуры в процессе работы.

Из этого можно сделать вывод, что чем на резисторе колец больше, тем больше можно узнать о его характеристиках. Но на сложность расшифровки количество цветовых обозначений никоим образом не отражается.

Общая универсальная таблица значений

Конечно, все обозначения и соотношения цветов держать в голове крайне сложно. Да и особой нужды в этом нет. Зато существует универсальная таблица цветовых значений, благодаря которой цветная маркировка резисторов расшифровывается без особого труда.

Подобные обозначения приняты большинством производителей в мире, что делает её универсальной для любой страны.

Для примера можно рассмотреть 6-полосный вариант с цветовыми кольцами: красный, оранжевый, жёлтый, зелёный, синий, коричневый.

  1. Красный — числовое значение «2».
  2. Оранжевый — числовое значение «3».
  3. Жёлтый — числовое значение «4».
  4. Зелёный — четвёртая полоска обозначает множитель, для зелёного (по данным таблицы) это значение 1*10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234» Проведя расчёт 234*10⁵ получается 2,34 МОм.
  5. Синий — определяет точность, которая для этого цвета 0,25%, т. е. именно таково возможное отклонение от начального значения в любую из сторон при работе резистора.
  6. Коричневый — обозначает температурный коэффициент, в этом случае значение равно 100 ppm/°C.

Таким образом, из приведённого примера видно, что никаких особых сложностей при расшифровке не возникает, даже если имеется сопротивление с шестью цветными обозначениями.

Онлайн калькуляторы

Для определения и расшифровки резистора по цветовым полосам можно пойти и другим путём. Порой далеко не всегда удобно пользоваться таблицей. Тем более что придётся ещё и проводить (пусть и минимальные) расчёты, а это современный человек не очень любит. Вот здесь на помощь может прийти интернет. Ведь расшифровку цветовой маркировки резисторов цветной онлайн-калькулятор выполнит куда более точно и быстро. А учитывая, что почти у всех сейчас в наличии смартфоны, то реализовать подобное действие можно даже «в поле».

Онлайн-калькуляторы сегодня можно найти без труда через любую поисковую систему. Несмотря на то что все они могут отличаться внешне, принцип действия всегда будет одинаков. Ну и в функционале также возможны некоторые различия. Однако получить интересующую информацию по резисторам есть возможность на любом из таких сервисов.

Как правило, в основе программы заложены все те же данные, что можно найти в таблице. Но выполняются все расчёты автоматически. Для этого в зависимости от предлагаемого сервисами калькулятора необходимо ввести, обозначить, отметить или сообщить программе иным способом количество и цвет полосок. В результате чего калькулятор в считанные доли секунд выдаст всю имеющуюся по данному полупроводнику информацию — удобно, быстро и точно. Таким образом, цветовая маркировка резисторов онлайн вычисляется куда более эффективно.

Нестандартные маркеры

Несмотря на то что цветовая маркировка резисторов признана во всём мире, некоторые особо известные производители могут наносить иные обозначения согласно своим личным стандартам. Так, цветовое обозначение резисторов у Philips, помимо основных характеристик, может нести информацию о технологии производства и применяемых компонентах.

Хорошо известная компания Panasonic также предпочитает следовать личным стандартам. В своих обозначениях они вводят информацию и о каких-либо особенных свойствах резистора.

Тем же путём пошла и фирма CGW, которая также отображает на корпусе полупроводника информацию о его дополнительных особенностях.

Но несмотря на это, любую из таких деталей можно не только расшифровать и получить исчерпывающую информацию о ней, но и прибегнуть к замене на аналог, а это говорит о том, что сами свойства прибора остаются практически неизменными.

220v.guru

Цветовая маркировка резисторов – как пользоваться онлайн сервисами для определения сопротивления

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Онлайн-калькулятор дает возможность удобно и быстро узнать номинал по цветам колец. Программа рассчитана на распознавание изделий с маркировкой, состоящей из четырех или пяти колец.

Способы определения сопротивления резистора

При отсутствии буквенно-цифровой маркировки можно воспользоваться одним из следующих способов:

  • Самым простым методом является определение номинала по документации. Наиболее легко это сделать, если деталь приобретается отдельно и имеет сопроводительный документ. Если резистор является частью электрического аппарата, то на общей электрической схеме указываются его характеристики либо непосредственно рядом с ним (правее или ниже), либо внизу в спецификации.
  • Если резистор – отдельная деталь, то его сопротивление можно измерить омметром или мультиметром.
  • Произвести точное распознавание детали, находящейся в составе устройства, можно только после ее выпаивания.

Как определить номинал резистора по цветовой маркировке с помощью онлайн-программы?

Детали малой мощности имеют очень маленькие размеры (длина – несколько миллиметров, диаметр – около миллиметра), поэтому наносить буквенно-цифровую маркировку сложно. Для таких изделий используют цветные точки и линии, характеризующие основные параметры. Преимущества цветовой схемы:

  • легко читается;
  • просто наносится;
  • позволяет передать необходимую информацию.

Количество цветных полос зависит от точности, которую обеспечивает деталь:

  • 3 полоски – точность 20%;
  • 4 полоски – 5 и 10%;
  • 5 и 6 полос – наиболее точные модели.

Принцип работы с онлайн-сервисом

  • Маркировка читается слева направо. Резистор следует расположить таким образом, чтобы кольца были сдвинуты к его левому краю. Если размеры детали настолько малы, что сдвинуть маркировку к одному из выводов невозможно, то первую полосу изготавливают в два раза шире, чем остальные.
  • Столбцы в таблице соответствуют определенной полосе.
  • Строки содержат цвета.
  • Для определения сопротивления и величины отклонения для каждой полосы в соответствующей строке отмечают нужный цвет.

Идентификация резистора по универсальной таблице

В зависимости от количества полос, цветной код с использованием сводной таблицы расшифровывается следующим образом:

  • Три полоски. Первые два кольца – это первая и вторая цифры номинального ряда. Третья полоса – множитель (десятичный показатель).
  • В большинстве случаев маркировка импортной продукции имеет 4 кольца, среди которых два первых – цифры номинального ряда, третье – множитель, четвертое – допустимое отклонение.
  • Пять полосок. В данном случае значащих цифр номинального ряда уже три, а не две, как в предыдущих случаях. То есть первые три кольца – цифры номинального ряда, 4-е – десятичный показатель, 5-е – отклонение.
  • Шесть полосок. Расшифровка до 5-й полосы включительно аналогична предыдущему варианту. 6-я полоса означает температурный коэффициент изменения.

Эти правила маркировки актуальны для непроволочных деталей с гибкими выводами. Различия в обозначении проволочных вариантов: первая широкая полоска означает не сопротивление, а технологию изготовления, последнее цветное кольцо может характеризовать особые свойства детали, например устойчивость к огню.


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


www.radioelementy.ru

Цветовая маркировка резисторов. Онлайн калькулятор

Как правило, в большинстве случаев цветовая маркировка резисторов предназначается для малогабаритных резисторов, на которых практически невозможно нанести обычное цифровое обозначение. Одним из преимуществ цветовой маркировки резисторов является то, что достаточно легко определить номинал резистора, который расположен на печатной плате.



Определение величины сопротивления постоянного резистора по цветовым кольцам не является нечто сложным. Достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора.

Как правило, маркировочные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо. В случае если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные.

И так сначала приведем таблицу соответствия:



 Определение сопротивления резистора с 4 цветовыми кольцами

Четыре цветных кольца – наиболее распространенная маркировка. Первые две полосы формируют двухзначное число сопротивления, третья полоса определяет множитель. Четвертая полоса сообщает о допустимом отклонении сопротивления в большую или меньшую сторону от номинала.

Рассмотрим на примере (по рисунку «А»)

Имеем резистор с цветными полосками: красный, черный, коричневый, золотистый.

  1. Красный – 2
  2. Черный – 0
  3. Коричневый – 10
  4. Золотистый – 5%

Результат: 20 х 10 = 200 Ом с отклонением 5%.

Определение сопротивления резистора с 5 цветовыми кольцами

Постоянные резисторы с пятью цветными полосками тоже не редкость.  Определение сопротивления аналогично, как и с четырьмя полосами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является общим множителем. Пятая полоса в этом случае служит обозначением отклонения в значении сопротивления.

Рассмотрим на примере (по рисунку «В»)

На резисторе есть полосы: красный, желтый, черный, оранжевый, золотистый

  1. Красный – 2
  2. Желтый – 4
  3. Черный – 0
  4. оранжевый – 1000 (1к)
  5. Золотистый – 5%

Результат: 240 х 1000 (1к) = 240 кОм с отклонением 5 %.

Цветовая маркировка резисторов — онлайн калькулятор

www.joyta.ru

Маркировка резисторов цветными полосками | Уголок радиолюбителя

Маркировка резисторов цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками

Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

 10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками

Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

 Маркировка резистора 6 цветными полосками

В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.







fornk.ru

Как расшифровывается маркировка резисторов полосками цветными?

Резистор – один из основных элементов электрической цепи, который обладает постоянным или переменным сопротивлением и служит для преобразования электрического тока в напряжение (и наоборот), поглощения электроэнергии и для выполнения ряда других операций.

Этот пассивный элемент является неотъемлемой частью любого прибора. Поэтому, считаете вы себя опытным электриком или только любителем радиоэлектроники, вам пригодится и маркировка резисторов полосками цветными, и буквенно-цифровые обозначения для сличения характеристик разных компонентов.

На принципиальных схемах электрических устройств резистор обозначается в виде прямоугольника, сверху которого ставится буква латинского алфавита R. Вслед за символом идет порядковый номер, по которому элемент можно найти в спецификации. Завершает схемное обозначение набор чисел, которые указывают на номинальное сопротивление. Так, надпись R12 100 будет означать, что установлен 12 резистор сопротивлением в 100 Ом.

Важной характеристикой элементов является их мощность. Проигнорировав этот параметр, вы рискуете вывести из строя всю схему, даже если определение маркировки резисторов было выполнено правильно. На схемах она обозначается:

  • римскими цифрами в пределах от 1 до 5 Ватт;
  • горизонтальной полосой при значении 0,5 Ватт;
  • одной или двумя наклонными линиями при мощности 0,25 и 0,125 Ватт соответственно.

После порядкового номера некоторых резисторов может стоять знак "*". Он означает, что приведенные характеристики являются лишь приблизительными. Точные значения вам необходимо будет подобрать самостоятельно.

Буквенно-цифровое обозначение

Буквенно-цифровая маркировка характерна для элементов советского производства, а также некоторых изделий мирового уровня.

Маркировка импортных резисторов и отечественных продуктов может начинаться как с цифры, так и с символа. При этом единицы измерения обозначают следующим образом:
  • символ «Е» или «R» говорит о том, что номинал выражен в омах;
  • буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
  • знаком «К» дополняются все численные значения, выраженные в килоомах.

Если символ стоит после чисел, то все значения выражены в целых единицах (33Е=33 Ом). Чтобы обозначить дробь букву ставят перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то удельное сопротивление выражено в целых значениях с дробной частью (1М3 = 1,3 мегаома).

Обозначение номинала цветом

Длина некоторых «сопротивлений» составляет всего несколько миллиметров. Нанести и рассмотреть буквы и цифры на таком элементе невозможно. Для сличения таких компонентов применяется маркировка резисторов полосками цветными. Первые две полосы всегда отвечают за номинал. Другие по счету полоски имеют определенное значение:

  • в 3- или 4-полосных маркировках третья черточка определяет множитель, а четвертая – точность;
  • в 5-полосных обозначениях третий цвет указывает на номинал, четвертый – множитель, а пятый – точность;
  • шестая полоса указывает на температурный коэффициент сопротивления либо на надежность элемента, если она толще остальных.

Цвет полос указывает на присвоенные им числовые значения. Разобраться с этим поможет таблица маркировки резисторов, где каждому оттенку соответствует определенный множитель, либо цифра.

Например, мы имеем резистор с красной, зеленой, коричневой и синей полосками. Расшифровав значения, мы узнаем, что перед нами резистор сопротивлением 25*10 Ом=250 Ом точностью 25%.

Последовательность полосок

Как определить, с какой стороны начинать расшифровку? Ведь маркировка резисторов полосками цветными может расшифровываться в обе стороны.

Чтобы не запутаться в этом, следует запомнить несколько простых правил:
  1. Если имеется всего три полосы, то первая будет располагаться всегда ближе к краю, чем последняя.
  2. В 4-полосных элементах направление чтения следует определять по серебряному или золотому цвету – они всегда будут располагаться ближе к концу.
  3. В остальных случаях надо читать так, чтобы получилось значение из номинального ряда. Если не получается, стоит расшифровывать с другой стороны.

Отдельным случаем является расположение одной черной перемычки на корпусе. Она означает, что элемент не имеет сопротивления и используется как перемычка. Теперь вы знаете, как читается маркировка резисторов полосками цветными, и проблем с определением номинала элемента у вас не возникнет.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
