Расшифровка резисторов по цветным полоскам: Калькулятор цветовой маркировки резисторов

Маркировка резисторов цветными полосками | Уголок радиолюбителя

Маркировка резисторов цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Содержание

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками

Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

 10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками

Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

 Маркировка резистора 6 цветными полосками

В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.







Декодер цветовой маркировки резисторов

Общие положения

В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных колец. Каждому цветному кольцу соответствует определенный цифровой код. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС). Цветная маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Первая полоса при этом - ближайшая к выводу резистора. Если из-за малого размера резистора цветную маркировку нельзя сдвинуть к одному из выводов, то первый знак делается полосой с шириной приблизительно вдвое большей, чем остальные. Цветовая маркировка резисторов зарубежных производителей, которые имеют наибольшее распространение в нашей стране, состоит чаще всего из четырех цветовых колец. Сопротивление резистора определяют по первым трем кольцам. Первые два кольца - это цифры, а третье кольцо - множитель. Четвертое кольцо представляет допустимое отклонение сопротивления резистора от его номинального значения.

Цветовая маркировка резисторов с 3 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами - 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 4 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 5 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов с 6 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов — онлайн калькулятор

Статьи

  • «ЧИП и ДИП» - авторизованный партнер ARROW Central Europe

    ARROW Central Europe – глобальный поставщик продуктов, услуг и решений в области электронных компонентов и компьютерных технологий. «ЧИП и ДИП» - авторизованный партнер ARROW Central Europe. Обратившись в «ЧИП и ДИП», Вы можете получить оперативный доступ ко всему комплексу услуг ARROW.

  • Источники питания Mean Well

    Mean Well является одним из ведущих и крупнейших тайваньских производителей источников питания. Продукция компании характеризуется высоким качеством, конкурентоспособными ценами и широтой номенклатуры.

  • Калькулятор цветовой маркировки резисторов

    Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец.

  • Компенсация реактивной мощности / Коррекция коэффициента мощности

    В связи с увеличением потребления электроэнергии все более острой становится проблема ее экономии. Повышение качества электроэнергии путем оптимизации коэффициента мощности позволяет уменьшить расходы и ускорить отдачу от инвестиций.

  • Контакт им не нужен!

    «ЧИП и ДИП» предлагает индуктивные и емкостные выключатели хорошо зарекомендовавшего себя на отечественном рынке производителя «МЕГА-К». Датчики разработаны с учетом специфики отечественного производства. Превосходное качество и высокая надежность подтверждены сертификатом ISO 9001:2000

  • Корпус DIP. Чертежи корпусов импортных микросхем.

    Чертежи корпусов DIP8, DIP14, DIP16, CDIP16, DIP18, CDIP18, DIP20, CDIP20, DIP22, DIP24, DIP28, DIP32, DIP36, DIP40, DIP42, DIP48, DIP52, DIP64

  • Корпус LCC. Чертежи корпусов импортных микросхем.

    Чертежи корпусов LCC16, LCC32, LCC36, LCC44, LCC48, LCC64

  • Корпус PLCC. Чертежи корпусов импортных микросхем.

    Чертежи корпусов PLCC18, PLCC20, PLCC22, PLCC28, PLCC32, PLCC44, PLCC68, PLCC84

  • Корпус SIP. Чертежи корпусов импортных микросхем.

    Чертежи корпусов SIP7, SIP8, SIP9, SIP12

  • Корпус SOIC. Чертежи корпусов импортных микросхем.

    Чертежи корпусов SO8, SO14, SO24, SO28, SOP8, SOP14, SOP16, CSOP18, SOP20, SOP24, SOP28, SOP30, SOP32, SOP38, SOP44, SOP64

  • Корпус SSOP. Чертежи корпусов импортных микросхем.

    Чертежи корпусов SSOP8, SSOP16, SSOP20, SSOP24, SSOP30, SSOP34, SSOP40

  • Корпус TSOP. Чертежи корпусов импортных микросхем.

    Чертежи корпусов TSOP24, TSOP26, TSOP28, TSOP32, TSOP40, TSOP44, TSOP48, TSOP50, TSOP54, TSOP86

  • Корпус ZIP. Чертежи корпусов импортных микросхем.

    Чертежи корпусов ZIP12, ZIP16, ZIP17, ZIP19, ZIP20, ZIP24, ZIP40

  • Корпуса QFP, LQFP, TQFP. Чертежи корпусов импортных микросхем.

    Чертежи корпусов QFP28, QFP32, QFP44, QFP48, QFP64, QFP68, QFP80, QFP100, QFP120, QFP124, QFP144, QFP160, QFP164, QFP176, QFP196, QFP208, TQFP64, TQFP80, TQFP100, TQFP120, TQFP168, LQFP32, LQFP48, LQFP64, LQFP80, LQFP100, LQFP120, LQFP144

  • Министанки Xendoll

    Безопасные, точные, компактные электрические министанки XENDOLL - идеальный инструмент для хобби, моделистов, а также для обучения детей в школах, кружках и дома.

  • Набор программно-аппаратных средств CodeMaster-ARM

    CodeMaster-ARM - набор программно-аппаратных средств, предназначенный для разработки и отладки систем на базе микроконтроллеров ARM7/ARM9.

  • Настройки различных браузеров

    Сайт доступен для просмотра в браузерах Internet Explorer 8.0+, Mozilla Firefox 3.5+, Opera 11+, Google Chrome. Все возможности клиентской части доступны при установке в браузере настроек безопасности и конфиденциальности «по умолчанию» (default).

  • Свинцово-кислотные аккумуляторы DELTA

    Свинцово-кислотные аккумуляторы Delta серии DT специально разработаны для нетребовательных систем и оптимизированы для работы в буферном режиме. Аккумуляторы Delta DT имеют низкое внутреннее сопротивление и высокую плотность энергии. Отвечая международным стандартам безопасности, рекомендованы для применения в охранно-пожарных системах и системах контроля и управления доступом.

  • Сервис «Информация о состоянии счета»

    Если вы выписали счет в одном из оптовых отделов «ЧИП и ДИП», при помощи этого сервиса вы можете узнать актуальную информацию о состоянии своего счета: отслеживать прохождение оплаты и отгрузки по счету, смотреть комплектацию товара, видеть контактную информацию по менеджеру, ответственному за обслуживание счета.

  • Счет на оплату - в режиме online !

    Для вашего удобства мы представляем новый сервис – получение счета на оплату Интернет-заказа в режиме online. Теперь в любой момент вы можете зайти в свой «Личный кабинет» на нашем сайте и в разделе «Мои заказы» открыть выставленный к оплате счет, сохранить его у себя или распечатать на принтере.

  • Типы корпусов импортных диодов

    Корпус - это часть конструкции полупроводникового прибора, предназначенная для защиты от внешних воздействий и для соединения с внешними электрическими цепями посредством выводов. Корпуса стандартизованы для упрощения технологического процесса изготовления изделий. Число стандартных корпусов исчисляется сотнями! Ниже представлены наиболее распространенные серии корпусов импортных диодов.

  • Типы корпусов импортных микросхем

    Представлены наиболее распространенные серии корпусов импортных микросхем DIP, SIP, LCC, TSOP, ZIP, SOIC, QFP, PLCC, SSOP

  • Типы корпусов импортных транзисторов и тиристоров

    Представлены наиболее распространенные серии корпусов импортных транзисторов и тиристоров: ADD-A-PAK, DIP4, ITO-220, MT-200, S6D, SC72, SC95, SC96, SOIC8, SOT23, SOT25, SOT32, SOT89, SOT343, SOT883, TO3, TO5, TO7, TO8, TO92, TO126, TO220-5, TO220FP, TO220I, TO-3P(H)IS, TO-3PFA, TO-3PFM, TO-3PH, TO-3PI, TO-3PL, TO-3PML, TO-66, TO-202, TO-247, TO-263, TO-267

  • Типы корпусов отечественных транзисторов

    Представлены наиболее распространенные серии корпусов отечественных транзисторов и тиристоров: КТ-1-7, КТ-1-8, КТ-1-12, КТ-1-19, КТ-2-7, КТ-4-2, КТ-8, КТ-9, КТ-10, КТ-13, КТ-14, КТ-15, КТ-17, КТ-18, КТ-19, КТ-20, КТ-23, КТ-25, КТ-26, КТ-27, КТ-28, КТ-29, КТ-30, КТ-31, КТ-32, КТ-37, КТ-42, КТ-44, КТ-45, КТ-46, КТ-47, КТ-52, КТ-54, КТ-56, КТ-57, КТ-59, КТ-61

  • расшифровка цветной маркировки по таблице и онлайн-калькулятором

    Цветовое обозначение резисторовС появлением радиоэлектронной и микропроцессорной техники ни одна сложная схема не обходится без участия резисторов. Резистор позволяет не только преобразовывать напряжение в силу тока и обратно, но также ограничивать последнее или поглощать. В большинстве случаев они имеют крайне миниатюрный вид. Именно поэтому принято в качестве маркера наносить на них цветные полоски, расшифровать которые поможет калькулятор резисторов по цветовой маркировке.

    Функции маркировки резисторов

    Функции маркировки резисторовТак как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.

    Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие — можно получить нерабочую или неправильно работающую схему.

    Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.

    Стандартные цветные обозначения

    Полоски или цветовые кольца, наносимые на сопротивление, могут иметь не только различный цвет, но и отличаться толщиной и количеством. Принятая маркировка резисторов выглядит так:

    • Стандартные цветные обозначения маркировки резисторов3-полосная: первая и вторая полоски имеют цифровое значение, а третья — множитель, на который умножают либо делят заданное в двух первых полосках число, что позволяет узнать номинал детали. Отсутствие четвёртой полосы говорит о том, что погрешность такой детали будет в пределах 20%.
    • 4-полосная: имеет те же значения, что и в случае с тремя полосами. А вот четвёртая указывает на погрешность в процентах, которую определяют по таблице.
    • 5-полосная: такая маркировка резисторов по цветам говорит, что погрешность этого полупроводника будет в пределах 0,005%. Первые три полосы имеют цифровые значения, а четвёртая обозначает множитель, который также можно узнать из таблицы.
    • 6-полосная: ничем не отличается от расшифровки 5-полосных вариантов, за исключением шестой полосы, которая показывает температурный коэффициент, то есть, как изменится сопротивление полупроводника с изменением температуры в процессе работы.

    Из этого можно сделать вывод, что чем на резисторе колец больше, тем больше можно узнать о его характеристиках. Но на сложность расшифровки количество цветовых обозначений никоим образом не отражается.

    Общая универсальная таблица значений

    Конечно, все обозначения и соотношения цветов держать в голове крайне сложно. Да и особой нужды в этом нет. Зато существует универсальная таблица цветовых значений, благодаря которой цветная маркировка резисторов расшифровывается без особого труда.

    Общая универсальная таблица значений маркировки резисторов

    Подобные обозначения приняты большинством производителей в мире, что делает её универсальной для любой страны.

    Для примера можно рассмотреть 6-полосный вариант с цветовыми кольцами: красный, оранжевый, жёлтый, зелёный, синий, коричневый.

    1. Красный — числовое значение «2».
    2. Оранжевый — числовое значение «3».
    3. Жёлтый — числовое значение «4».
    4. Зелёный — четвёртая полоска обозначает множитель, для зелёного (по данным таблицы) это значение 1*10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234» Проведя расчёт 234*10⁵ получается 2,34 МОм.
    5. Синий — определяет точность, которая для этого цвета 0,25%, т. е. именно таково возможное отклонение от начального значения в любую из сторон при работе резистора.
    6. Коричневый — обозначает температурный коэффициент, в этом случае значение равно 100 ppm/°C.

    Таким образом, из приведённого примера видно, что никаких особых сложностей при расшифровке не возникает, даже если имеется сопротивление с шестью цветными обозначениями.

    Онлайн калькуляторы

    Для определения и расшифровки резистора по цветовым полосам можно пойти и другим путём. Порой далеко не всегда удобно пользоваться таблицей. Тем более что придётся ещё и проводить (пусть и минимальные) расчёты, а это современный человек не очень любит. Вот здесь на помощь может прийти интернет. Ведь расшифровку цветовой маркировки резисторов цветной онлайн-калькулятор выполнит куда более точно и быстро. А учитывая, что почти у всех сейчас в наличии смартфоны, то реализовать подобное действие можно даже «в поле».

    Онлайн калькуляторы резистора по цветовой маркировке

    Онлайн-калькуляторы сегодня можно найти без труда через любую поисковую систему. Несмотря на то что все они могут отличаться внешне, принцип действия всегда будет одинаков. Ну и в функционале также возможны некоторые различия. Однако получить интересующую информацию по резисторам есть возможность на любом из таких сервисов.

    Как правило, в основе программы заложены все те же данные, что можно найти в таблице. Но выполняются все расчёты автоматически. Для этого в зависимости от предлагаемого сервисами калькулятора необходимо ввести, обозначить, отметить или сообщить программе иным способом количество и цвет полосок. В результате чего калькулятор в считанные доли секунд выдаст всю имеющуюся по данному полупроводнику информацию — удобно, быстро и точно. Таким образом, цветовая маркировка резисторов онлайн вычисляется куда более эффективно.

    Нестандартные маркеры

    Несмотря на то что цветовая маркировка резисторов признана во всём мире, некоторые особо известные производители могут наносить иные обозначения согласно своим личным стандартам. Так, цветовое обозначение резисторов у Philips, помимо основных характеристик, может нести информацию о технологии производства и применяемых компонентах.

    Хорошо известная компания Panasonic также предпочитает следовать личным стандартам. В своих обозначениях они вводят информацию и о каких-либо особенных свойствах резистора.

    Тем же путём пошла и фирма CGW, которая также отображает на корпусе полупроводника информацию о его дополнительных особенностях.

    Но несмотря на это, любую из таких деталей можно не только расшифровать и получить исчерпывающую информацию о ней, но и прибегнуть к замене на аналог, а это говорит о том, что сами свойства прибора остаются практически неизменными.

    Компоненты электроники: как интерпретировать цветовые коды резисторов
    1. Программирование
    2. Компоненты электроники
    3. Компоненты электроники: как интерпретировать цветовые коды резисторов

    By Doug Lowe

    Сопротивление является неотъемлемым элементом каждой электронной схемы, поэтому вы будете работать с большим количеством резисторов при изучении электроники. Вы можете определить сопротивление, обеспечиваемое резистором, изучив цветовые коды , нанесенные на резистор.

    Эти маленькие полоски ярких цветов указывают на два важных фактора об резисторе: его сопротивление в омах и его допуск , который указывает, насколько близко к указанному значению сопротивления резистор на самом деле.

    Большинство резисторов имеют четыре цветные полосы. Первые три полосы показывают значение сопротивления, а четвертая полоса указывает допуск. Некоторые резисторы имеют пять цветных полос, четыре из которых представляют значение сопротивления, а последняя - допуск.

    Если вы не уверены, с какой стороны резистора считывать цвета, начните со стороны, ближайшей к цветовой полосе. Первая полоса обычно окрашивается очень близко к краю резистора; последняя полоса не так близко к краю.

    Считать значение резистора

    Вот значения, присвоенные цветам:

    Цвет цифра Множитель
    черный 0 1
    Браун 1 10
    Красный 2 100
    Оранжевый 3 1 к
    Желтый 4 10 к
    Зеленый 5 100 к
    Синий 6 1 M
    Фиолетовый 7 10 M
    Серый 8 100 M
    Белый 9 1000 М
    Золото 0.1
    Серебро 0,01

    Теперь вы можете использовать эти цифры и множители, чтобы следовать этой процедуре для определения значения резистора с четырьмя полосами:

    1. Сориентируйте резистор, чтобы вы могли правильно прочитать полосы.

      Вы должны прочитать полосы слева направо. Первая полоса - та, которая ближе всего к одному концу резистора. Если эта полоса находится на правой стороне резистора, поверните резистор так, чтобы первая полоса была слева.

    2. Посмотрите на цвет первой полосы, чтобы определить значение первой цифры.

      Например, если первая полоса желтая, первая цифра равна 4.

    3. Посмотрите на цвет второй полосы, чтобы определить значение второй цифры.

      Например, если первая полоса фиолетовая, вторая цифра - 7.

    4. Посмотрите на цвет третьей полосы, чтобы определить множитель.

      Например, если третья полоса коричневого цвета, множитель равен 10.

    5. Умножьте двузначное значение на множитель, чтобы определить значение резистора.

      Например, 47 умножить на 10 равно 470. Таким образом, желто-фиолетово-коричневый резистор равен 470 Ом.

    Вот несколько примеров, которые должны помочь вам понять, как читать коды резисторов:

    Цветные полосы Значения цифр Множитель (в омах) Значение резистора
    коричневый - черный - коричневый 10 10 100 Ù
    коричневый - черный - красный 10 100 1 кÙ
    Красный - красный - оранжевый 22 1 к 22 кБ
    Красный - красный - желтый 22 10 к 220 кÙ
    желтый - фиолетовый - черный 47 0.1 47 Ù

    Резистор допуск

    Значение, указанное полосами на резисторе, дает оценку сопротивления. Точное сопротивление изменяется в процентах, которые зависят от допуска на коэффициент резистора .

    Например, резистор 22 кОм с допуском 5% на самом деле имеет значение где-то между 5% выше и 5% ниже 22 кОм, что составляет где-то между 20,9 и 23,1 кОм. Резистор 470 Ом с допустимым отклонением 10% имеет фактическое значение где-то между 423 и 517 Ом.

    Почему приближения? Изготовление резисторов обходится очень дорого с очень жесткими допусками, и для большинства электронных схем погрешность 5% или 10% вполне приемлема.

    Если ваше приложение требует более высокой точности, вы можете потратить немного больше денег на покупку резисторов с более высоким допуском. Но 5% - или 10% - резисторы допуска подходят для большинства работ.

    Допуск резистора указан в последней цветовой полосе резистора:

    Цвет Допуск
    Браун 1%
    Красный 2%
    Оранжевый 3%
    Желтый 4%
    Золото 5%
    Серебро 10%
    черный 20%
    ,

    Цветовые коды резисторов | LEARN.PARALLAX.COM

    Резисторы сопротивляются потоку электрического тока. Каждый из них имеет значение, которое говорит о том, насколько сильно он противостоит текущему потоку. Единицей этого значения является ом, часто отмечаемый греческой буквой омега: Ω.

    Цветные полосы на резисторе могут рассказать вам все, что вам нужно знать о его значении и допустимых отклонениях, если вы понимаете, как их читать. Порядок расположения цветов очень важен, и каждое значение резистора имеет свою уникальную комбинацию.

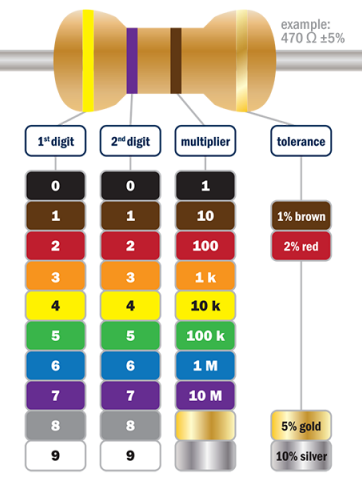

    Вот пример, который показывает, как таблица и резистор, показанные выше, могут использоваться, чтобы вычислить значение резистора, доказав, что желто-фиолетовый-коричневый действительно 470 Ом:

    • Первая полоса желтого цвета, что означает, что самая левая цифра - 4.
    • Вторая полоса фиолетового цвета, что означает следующую цифру 7.
    • Третья полоса коричневого цвета. Поскольку коричневый цвет равен 1, это означает добавление одного нуля справа от первых двух цифр.

    желто-фиолетовый-коричневый = 4-7-0 = 470 Ом.

    Хотя первые две полосы довольно просты, третья и четвертая полосы могут потребовать немного большего объяснения.

    Значения резисторов могут быть очень высокими, и часто не хватает места для использования полосы для каждой цифры. Чтобы обойти это, третий диапазон указывает, что после первых двух цифр необходимо добавить определенное количество нулей, чтобы составить полное значение резистора. В приведенном выше примере третья полоса коричневого цвета, что указывает на то, что справа от первых двух цифр следует добавить один ноль.

    Если вы хотите углубиться в математику, эту третью полосу официально называют множителем . Цвет полосы определяет мощность 10, на которую нужно умножить первые две цифры резистора. Например, оранжевая третья полоса с цифрой 3 будет означать множитель 10 3 , хотя вы также можете думать об этом, как о том, что вам нужно «наклеить 3 ноля на конце».

    Пример:

    • Коричнево-черно-оранжевый резистор.
    • коричневый = 1, черный = 0, оранжевый множитель = 10 3
    • 10 x 10 3 = 10000, что соответствует 10 + трем нулям = 10000.

    Обратите внимание, что как бы вы ни решили об этом подумать, результат в итоге останется прежним.

    Четвертая цветная полоса указывает допуск резистора . Допуск - это процент ошибки в сопротивлении резистора или то, насколько больше или меньше вы можете ожидать фактического измеренного сопротивления резистора от его заявленного сопротивления.Золотая полоса допуска - 5%, серебро - 10%, и никакая полоса вообще не будет означать 20%.

    Например:

    • Резистор 220 Ом имеет серебряный допуск.
    • Допуск = значение резистора х значение диапазона допуска = 220 Ом х 10% = 22 Ом
    • Заявленное сопротивление 220 Ом +/- 22 Ом означает, что сопротивление резистора может варьироваться от 242 Ом до 198 Ом.

    В некоторых проектах требуется, чтобы ваши измерения были более точными, чем другие, и по этой причине диапазон допусков полезен при определении того, какой резистор даст вам более точное показание сопротивления.Чем меньше процент допуска, тем выше точность ваших измерений.

    ,
    Arduino Проекты: Цветовые коды резисторов для электроники
    1. Компьютеры
    2. Arduino
    3. Проекты Arduino: Цветовые коды резисторов для электроники

    By Brock Craft

    Часть проектов Arduino Шпаргалка для манекенов

    При создании проектов электроники Arduino вам часто нужно обратиться к схеме или определить резистор. Используйте эту таблицу, чтобы определить значение резистора в Омах по цветовому коду:

    Цвет 1 st Digit 2 и Цифра 3 Цифра Множитель Допуск
    черный 0 0 0 1
    Браун 1 1 1 10 1%
    Красный 2 2 2 100 2%
    Оранжевый 3 3 3 1000
    Желтый 4 4 4 10000
    Зеленый 5 5 5 100 000
    Blue 6 6 6 1 000 000
    Фиолетовый 7 7 7
    Серый 8 8 8
    Белый 9 9 9
    Золото 0.1 5%
    Серебро 0,01 10%

    Пример: резистор 4700 Ом (4,7 кОм) с желтыми, фиолетовыми, оранжевыми и золотыми полосами:

    Цвет Желтый фиолетовый Оранжевый золото
    Значение 4 7 X 1000 ± 5%
    Об авторе книги

    Brock Craft - лектор по физическим вычислениям в Голдсмитс, Лондонский университет, факультет компьютерных технологий.Он был партнером в дизайнерской фирме TinkerLondon, где он представил Arduino в Великобритании вместе с его создателем, Массимо Банзи.

    ,
    4шт декодер резистор светодиодный индикатор 50W Частота вспышки реле сигнала поворота нагрузки резистора лампы балласта | |

    4шт Декодирующий резистор Светодиодный индикатор 50W 6Ω Реле скорости вспышки Сигнал поворота Нагрузка резистора Лампы Балласт

    Описание

    Пакет нагрузочных резисторов - это решение проблем светодиодного указателя поворота или освещения номерного знака, которые можно использовать для предотвращения гиперразрыва или неисправности лампы. Нет ошибок на европейских автомобилях для противотуманных фар или дневных ходовых огней.Решение для быстрого мигания сигнала поворота после установки светодиодной лампочки SMD. Они подходят для всех автомобилей и мотоциклов.

    Особенности

    - Цвет: золотой, красный.
    - Материал: алюминий.
    - Размер: около 5 * 3 * 2 см / 1,97 * 1,18 * 0,79 дюйма (Д * Ш * В).
    - Длина кабеля: прибл. 15 см / 5,9 дюйма
    - напряжение: 12 В пост.
    - Мощность: 50 Вт
    - сопротивление: 6 Ом.
    - Размещение на автомобиле: внутри.
    - Решение для «сигнала на выходе лампы» / «Предупреждение OBC» после установки светодиодной лампочки SMD.
    - Алюминиевый корпус поддерживает нагрузочный резистор при низкой температуре
    - Может быть подключен к лампочкам указателей поворота или фонарям освещения номерного знака для имитации нагрузки обычной лампы накаливания (нагрузка 2 А).

    Упаковочный лист

    4 x 50 Вт, 8 Ом, нагрузочный резистор
    , 8 х Quick Wire Clip (T-Taps)

    ,

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
