Разборка вентилятора компьютера. Как разобрать и почистить вентилятор компьютера: пошаговая инструкция

Как правильно разобрать вентилятор компьютера для чистки. Какие инструменты понадобятся для разборки кулера. Как очистить вентилятор от пыли и грязи. Как смазать подшипники вентилятора компьютера.

Зачем нужно чистить вентиляторы компьютера

Регулярная очистка вентиляторов компьютера необходима для поддержания его стабильной работы и предотвращения перегрева. Пыль и грязь, скапливающиеся на лопастях и в механизме вентилятора, могут привести к следующим проблемам:

• Снижение эффективности охлаждения компонентов
• Повышенный шум при работе вентилятора
• Замедление или полная остановка вращения
• Преждевременный выход из строя подшипников
• Перегрев процессора, видеокарты и других компонентов

Чтобы избежать этих проблем, рекомендуется проводить профилактическую чистку вентиляторов не реже 1-2 раз в год.

Какие инструменты понадобятся для разборки вентилятора

Для разборки и чистки вентилятора компьютера вам понадобятся следующие инструменты:

• Маленькая крестовая отвертка
• Тонкая плоская отвертка или нож
• Пинцет
• Ватные палочки
• Изопропиловый спирт
• Машинное масло или силиконовая смазка
• Сжатый воздух (опционально)

Также желательно иметь под рукой мягкую ткань или салфетки для очистки деталей.

Пошаговая инструкция по разборке вентилятора компьютера

Шаг 1: Снимаем наклейку и резиновую заглушку

Аккуратно снимите наклейку с задней части вентилятора. Под ней находится резиновая заглушка, которую нужно извлечь с помощью тонкой отвертки или ножа.

Шаг 2: Извлекаем стопорное кольцо

Под резиновой заглушкой находится пластиковое стопорное кольцо, удерживающее крыльчатку. Осторожно подденьте и извлеките его тонкой отверткой.

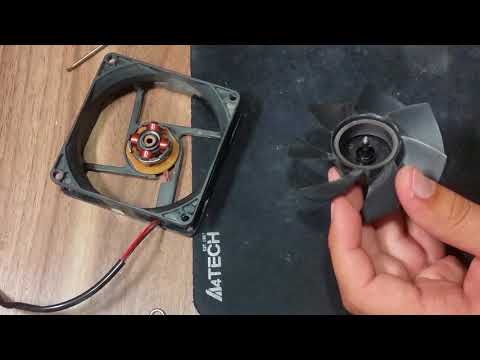

Шаг 3: Снимаем крыльчатку

Теперь можно аккуратно снять крыльчатку с оси двигателя. Если она не снимается, слегка покачайте ее из стороны в сторону.

Шаг 4: Извлекаем резиновые прокладки

С оси двигателя снимите две резиновые прокладки. Если они изношены, их нужно будет заменить.

Как правильно очистить вентилятор компьютера от пыли

После разборки вентилятора необходимо тщательно очистить все его детали от пыли и грязи:

1. Промойте крыльчатку теплой водой с мылом, затем просушите.
2. Очистите ось и подшипник от старой смазки ватными палочками, смоченными спиртом.
3. Продуйте корпус вентилятора сжатым воздухом или очистите мягкой кистью.
4. Протрите все детали сухой тканью.

Будьте осторожны, чтобы не повредить обмотку двигателя при очистке.

Смазка подшипников вентилятора компьютера

После очистки необходимо нанести свежую смазку на подшипник и ось вентилятора:

1. Капните 1-2 капли машинного масла или силиконовой смазки на ось и в отверстие подшипника.
2. Равномерно распределите смазку, провернув ось несколько раз.
3. Удалите излишки смазки сухой тканью.

Не используйте слишком много смазки, так как это может привести к ее вытеканию при работе вентилятора.

Сборка вентилятора после чистки

Соберите вентилятор в обратном порядке:

1. Установите резиновые прокладки на ось.
2. Наденьте крыльчатку.
3. Установите стопорное кольцо.
4. Вставьте резиновую заглушку.
5. Приклейте наклейку на место.

После сборки проверьте вентилятор, подключив его к питанию. Он должен вращаться плавно и без посторонних шумов.

Частые вопросы о чистке вентиляторов компьютера

Как часто нужно чистить вентиляторы компьютера?

Рекомендуется проводить профилактическую чистку вентиляторов не реже 1-2 раз в год. При интенсивном использовании компьютера или в запыленных помещениях может потребоваться более частая чистка.

Можно ли чистить вентилятор, не разбирая его?

Поверхностную очистку можно провести без разборки, продув вентилятор сжатым воздухом. Однако для тщательной чистки и смазки подшипников необходима полная разборка.

Чем можно заменить специальную смазку для вентиляторов?

При отсутствии специальной смазки можно использовать обычное машинное масло или силиконовую смазку. Также подойдет графитовая смазка, которая обеспечивает длительную работу подшипников.

Заключение

Регулярная чистка вентиляторов компьютера — важная процедура для поддержания его стабильной работы. Следуя приведенной инструкции, вы сможете самостоятельно разобрать, очистить и смазать вентилятор, продлив срок его службы. Не забывайте проводить профилактику всех вентиляторов в системе, включая кулеры процессора, видеокарты и блока питания.

Как разобрать кулер компьютера или ноутбука, почистить от пыли и смазать

Компьютерная техника, как и любые современные электронные устройства, требует хотя и минимального, но регулярного ухода. Если пыль на «материнке» или в блоке питания может вызвать замыкание соседних дорожек и выход со строя всего компьютера, то грязь и пыль, скапливающиеся на поверхности вентилятора, приводит к его утяжелению и, как следствие, к снижению скорости вращения и уменьшению потока воздуха. Это очень часто приводит к перегреву всех компонентов компьютера и вызывает зависания и сбои (при незначительном загрязнении) и даже к выходу со строя важных компонентов системы (если не почистить вентилятор своевременно). Также увеличивается нагрузка на втулки (подшипники) самого вентилятора и ресурс сего работы существенно сокращается. Поэтому необходимо следить за чистотой поверхности вентилятора и своевременно выполнять очистку от пыли. О необходимости такой процедуры свидетельствуют громкие звуки с системного блока (или с корпуса ноутбука), особенно при включении.

Мы приготовили пошаговую инструкцию, в которой расскажем, как разобрать и почистить от пыли кулеры, установленные в компьютере или в ноутбуке. Но если вы не уверены в своих силах это могут сделать эксперты техники сервисного центра PCshop.UA.

Как почистить вентилятор в компьютере

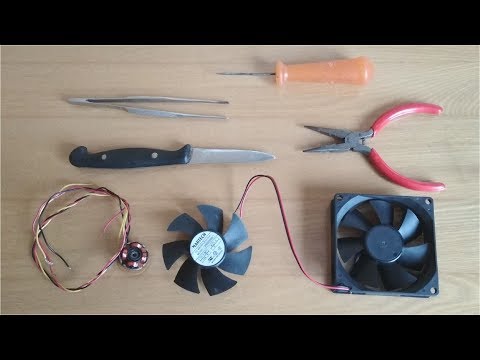

Для этой цели необходимо подготовить:

• пинцет;
• острый скальпель или тонкий нож;
• ватные палочки и кисточку;
• спирт;
• силиконовую смазку (при отсутствии можно использовать «веретенку»).

Также желательно иметь баллончик со сжатым воздухом или пылесос, с подключением трубки в обратную сторону – на выдувание. Ну и естественно отвертку для разборки компьютера и снятия вентиляторов.

Прежде чем приступить к разборке компьютера, необходимо отключить его от электросети, отсоединив питающий шнур от системного блока. Также рекомендуется вытащить разъемы от других элементов системы (монитора, локальной сети, дополнительных аудио и видеоустройств). При этом необходимо запомнить или зарисовать существующую схему взаимных подключений для облегчения сборки.

Первым этапом очистки вентиляторов является обеспечения доступа вовнутрь «системника». Для этого снимаем боковую крышку, предварительно открутив отверткой винты крепления. На следующем этапе можно при помощи пылесоса аккуратно выдуть пыль с внутренних поверхностей и компонентов «системника», что облегчит работу с вентиляторами. После этого визуально находим все имеющиеся внутри вентиляторы и приступаем к их очистке.

В большинстве случаев в системном блоке имеется несколько разновидностей воздухонагнетающих устройств: кулер процессора, один или несколько вентиляторов внутри корпуса, охлаждающие пропеллеры на видеоадптере и вентилятор на блоке питания. В зависимости от назначения и места установки очистка имеет свои особенности.

Как снять кулер на процессоре, блоке питания и видеокарте

При очистке системы охлаждения процессора необходимо соблюдать повышенную осторожность, чтобы не повредить чип и окружающие его элементы. Существует несколько вариантов крепления вентилятора к радиатору процессорного блока: на защелках, при помощи болтового соединения и несъемные конструкции. В последнем случае можно только выполнить поверхностную очистку и выдувание пыли. Если кулер закреплен защелками, достаточно при помощи плоской отвертки их немного отогнуть и вытащить вентилятор из так называемых «замков». При болтовом креплении достаточно разобрать конструкцию при помощи отвертки. После этого отключите кабель от гнезда на материнской плате, запомнив его правильное расположение.

Чтобы снять и подготовить к чистке вентилятор блока питания необходимо полностью демонтировать блок питания, предварительно отсоединив все разъемы от «материнки», жестких дисков и других компонентов. После этого отверткой откручиваются болты крепления, расположенные на задней части «системника». После извлечения блока питания необходимо аккуратно снять с него крышку (крепится специальными саморезами), обеспечив доступ к кулеру.

Для доступа к вентилятору видеоадаптера лучше всего вытащить его из PCI-разъема и уже на столе приступить к его разборке и чистке. Остальные вентиляторы, расположенные на стенках системного блока, снимаются без особых проблем, так как они закреплены к корпусу болтами или специальными легкосъемными фиксаторами. Перед профилактикой их также необходимо отключать от разъемов питания.

Как разобрать и смазать вентилятор в компьютере

Несмотря на то, что при беглом осмотре вентилятор кажется неразборным, он довольно просто разбирается. Для этого необходимо:

1. при помощи тонкого ножа или скальпеля поддеть и снять резиновую заглушку, которая обычно находится под этикеткой;
2. снять стопорное кольцо;
3. аккуратно вставить в прорезь стопора кончик ножа и приподнять одну из сторон кольца;
4. снять специальные резиновые заглушки, защищающие внутренний механизм устройства от масла.

После этого можно приступить непосредственно к очистке. Для этого:

1. рассоединяются две части вентилятора. Та, которая содержит «электронику» протирается сухой салфеткой или ватной палочкой или же продувается мощным воздушным потоком (от баллончика со сжатым воздухом или пылесоса). Другую часть можно промыть проточной водой;
2. на следующем этапе ватной палочкой, смоченной в спирте, удаляются остатки старой смазки и грязи;
3. после этого необходимо внутренние части обработать силиконовым маслом или, при его отсутствии, «веретенкой», обмакивая в жидкость ватную палочку. Смазку необходимо равномерно растереть по поверхности механизма, не допуская ее попадания на электронные катушки. Смазка защитит механизм от влаги, перегрева и многих других проблем;

Как собрать кулер

Как всегда сборку следует выполнять в обратной последовательности:

1. надеть крыльчатку на «электронику»;
2. насадить на стержень поочередно обе резиновые заглушки;
3. установить на место стопорное кольцо, удерживающее верхушку лопастной части;
4. закрыть заглушкой механизм;
5. установить вентилятор на место и подключить его обратно в схему.

После этого необходимо подключить снятые ранее разъемы и, проверив правильность соединения, включить компьютер. Если все сделано правильно, вы сразу же почувствуете результат – работать компьютер станет намного тише.

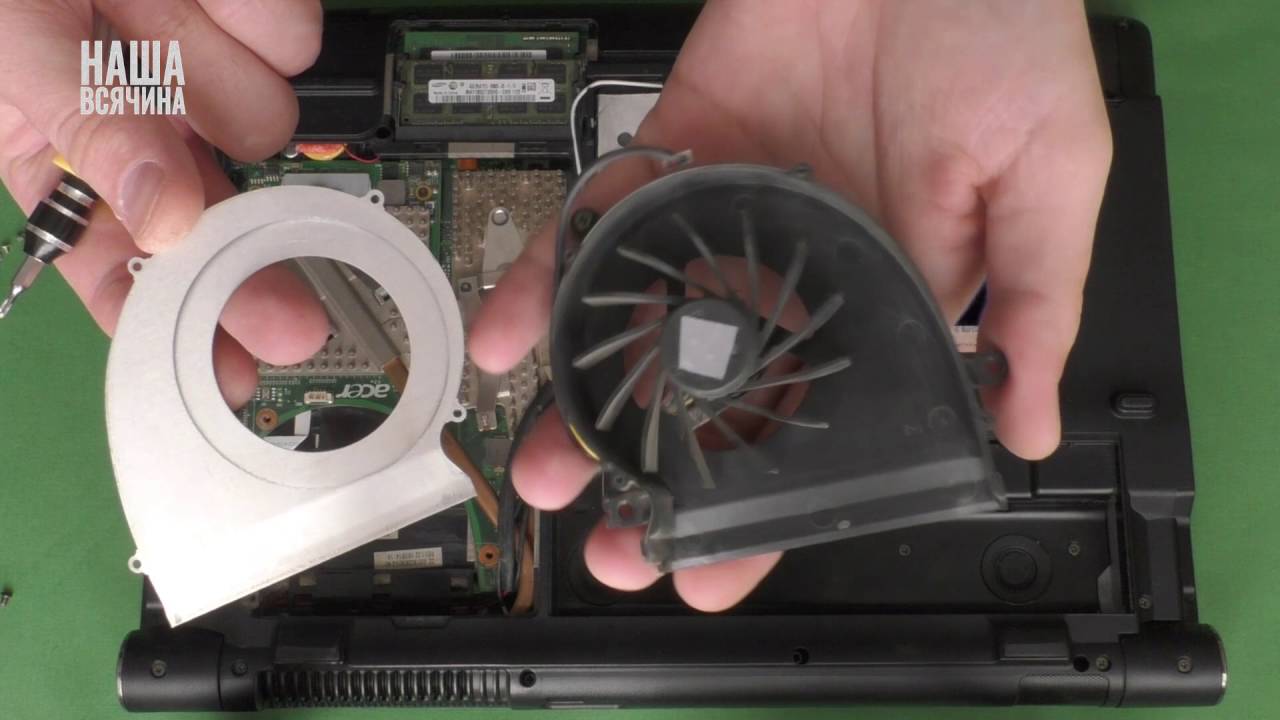

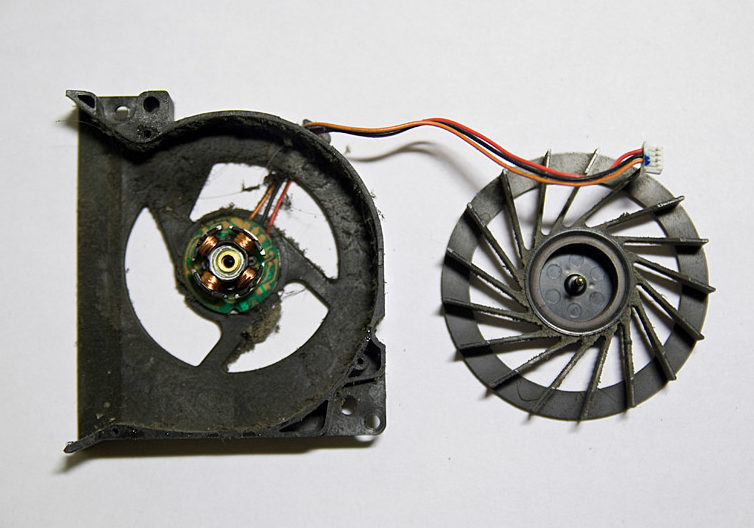

Как почистить вентилятор в ноутбуке

Ноутбуки являются еще более компактными устройствами с высокой плотностью компонентов. При этом, чтобы добраться до кулера, необходимо снимать некоторые узлы, что для неподготовленного человека довольно сложно и очистку вентилятора лучше всего доверить специалисту. Но если вы уверены в своих силах можно попытаться выполнить очистку от пыли без снятия самого вентилятора. Для этого необходимо снять заднюю крышку ноутбука, отвинтив несколько саморезов. В зависимости от конструкции может понадобиться снятие еще некоторых деталей.

После получения доступа к вентилятору нужно аккуратно очистить его лопасти и корпус от пыли кисточкой или ватными палочками. Более тщательная очистка выполняется с использованием баллончика со сжатым воздухом или пылесоса. При этом необходимо действовать аккуратно, чтобы не повредить тепловые трубки, отводящие тепло от компонентов ноутбука. Все работы необходимо при отключенном от сети блоке питания и отсоединенной батареей.

Об удалении пыли с ноутбука со снятием системы охлаждения будет подробно рассказано в одной из следующих статей. А недавно мы писали Чем протирать экран телевизора и как очистить экран от разводов.

Как разобрать и смазать кулер (вентилятор) компьютера

Увеличение акустического шума, исходящего из системного блок компьютера обычно связано с нарушением работы вентиляторов (кулеров) охлаждения процессора, видеокарты или установленных в корпусе системного блока. Сначала шум появляется в момент включения компьютера и через пару минут исчезает. Шум пропадает, так как смазка на оси крыльчатки от ее вращения разогревается, делается более жидкой и проникает в подшипник. Но со временем шум становится постоянным, так как вся смазка израсходовалась. Если появился шум, необходимо срочно смазать подшипник кулера, иначе он износится и придется заменять кулер новым.

Смазывать подшипники кулера можно машинным маслом. Если нет под рукой никакого масла, то сгодится пара капель моторного масла, взятая со щупа проверки уровня масла в двигателе автомобиля.

Смазывая подшипники кулеров разными смазочными материалами, я пришел к выводу, что лучшей смазкой для подшипников скольжения кулеров компьютеров является графитная смазка заводского или самостоятельного приготовления. Графитная смазка является универсальной, хорошо подходит для смазки замков, петель окон, дверей и любых других двигающихся металлических пар, в том числе и для автомобиля.

Смазка подшипников качения (шариковые) и скольжения кулера не всегда приводит к успеху, если шум идет из-за физического износа оси, втулки, обоймы и шариков. В этом случае добиться положительного результата получится только на короткое время. Если же кулер шумит или медленно вращается (кстати, одна из причин замедления быстродействия компьютера и зависания в целом в результате перегрева процессора) из-за высыхания или запустения смазки, то новая смазка продлит срок эксплуатации кулера, как минимум вдвое.

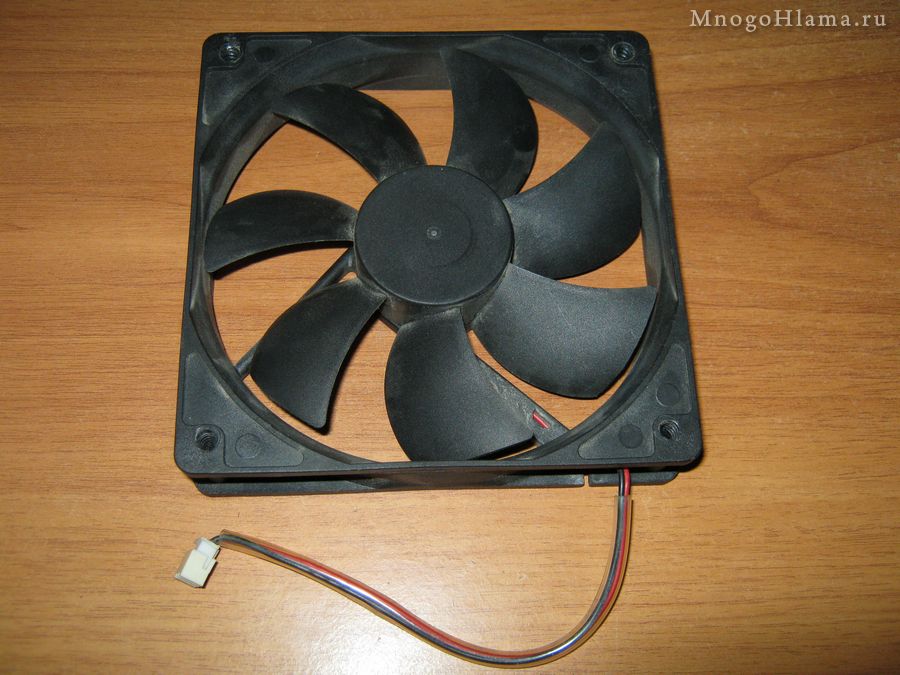

Как разобрать кулер компьютера

Кулеры, установленные для охлаждения процессора, блока питания, видеокарты по конструкции устроены одинаково. Только отличаются способом крепления, габаритными размерами и производительностью. Поэтому разбираются и смазываются любые, установленные в компьютере кулеры по одинаковой технологии.

Чтобы смазать кулер его необходимо снять с радиатора и разобрать. Без снятия кулер смазать невозможно, так как сторона доступа к месту смазки обычно прижата к радиатору. На радиатор процессора кулер зачастую крепится на защелках, которые на первый взгляд незаметны. Об одном из распространенных вариантов крепления кулера на радиатор процессора можете почитать в статье «Как снять кулер с радиатора процессора».

Чтобы разобрать кулер для смазки, нужно со стороны, к которой подходят провода, аккуратно отклеить этикетку, которая приклеена липким слоем. Отдирать ее, чтобы не повредить, следует медленно.

В некоторых образцах кулеров установлена резиновая пробка. Для того чтобы ее вынуть, нужно поддеть пробку за край острым инструментом и извлечь. Это легко сделать, так как пробка просто вставлена с натягом.

Крыльчатка в корпусе кулера удерживается плоской пластиковой разрезной шайбой, зафиксированной в проточке оси. Для того, чтобы вынуть крыльчатку для смазки подшипника эту шайбу нужно снять.

Извлекать шайбу надо очень осторожно двумя инструментами. Разрез на глаз незаметен и нужно иглой, слегка надавливая, вести по кругу шайбы, пока не зацепите за место разреза. Маленькой отверткой прижимаете шайбу рядом с местом разреза с одной стороны, а шилом или иголкой поддеваете за другую сторону от места разреза и извлекаете по кругу шайбу с паза.

Делать эту операцию надо осторожно, чтобы не поломать и не потерять шайбу. Случается она улетает и приходится долго искать. Без этой шайбы кулер работать не сможет, так как крыльчатка не будет закреплена.

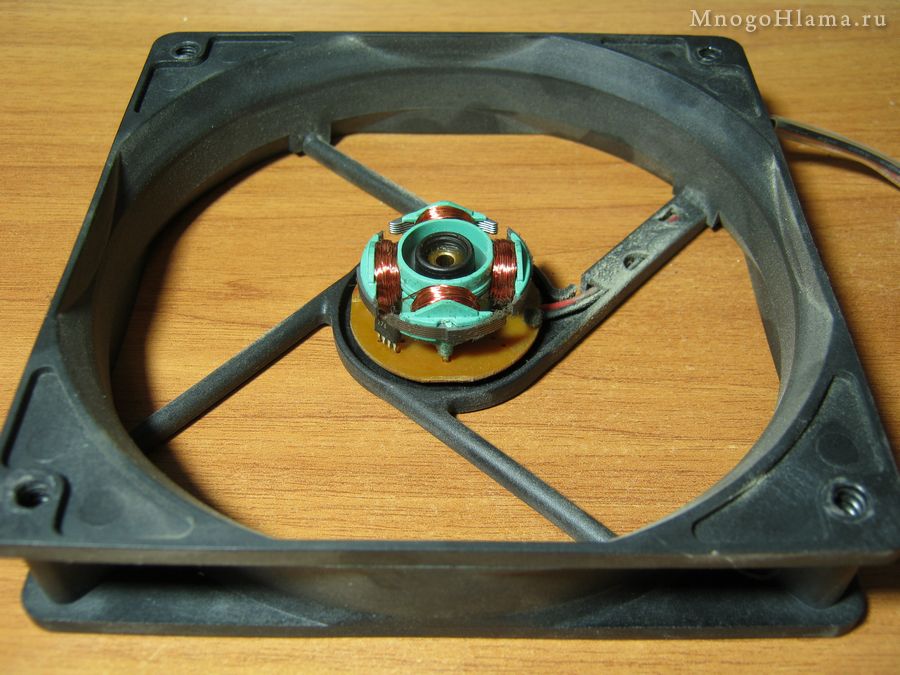

Извлекается резиновое колечко и вынимается крыльчатка. С ее оси снимается еще одно резиновое колечко.

У давно работающего кулера резиновые колечки могут быть полностью истерты и на месте их установки остались только продукты износа. К сожалению, такие резиновые колечки как запчасти не продаются, а без них даже смазанный подшипник кулера может издавать шум из-за продольного смещения оси крыльчатки во время работы. Если есть старые кулеры, можно попробовать колечко снять с них, может они уцелели. Обычно большему износу подвергается резиновое кольцо, установленное у фиксирующей шайбы, так как при работе кулера все давление ложится на него.

Если в кулере уцелело одно из колечек, то его нужно при сборке кулера установить на ось крыльчатки перед фиксирующей шайбой. В таком случае вполне возможно кулер будет работать тихо. В противном случае придется смириться с шумом или заменить кулер новым. Как заменить кулер, в том числе и нестандартных, о переделки разъема для подключения к питанию и цветовой маркировке проводов подробно изложено в статье «Как заменить кулер процессора, видеокарты, блока питания компьютера».

Как смазать кулер

Прежде, чем наносить графитную смазку на поверхности подшипника кулера нужно салфеткой, смоченной любым растворителем, удалить старую смазку и продукты износа подшипника, особенно тщательно из отверстия втулки подшипника. Тонким слоем на трущиеся части подшипника кулера наносится свежая графитная смазка, и кулер собирается в обратном порядке.

Если этикетка порвалась или не хочет прилипать, то скорее всего на поверхность корпуса кулера попала смазка. Нужно удалить ее растворителем. Если наклейка порвалась или клейкий слой потерял клеящие свойства, то вместо нее можно наклеить скотч, чтобы защитить подшипник от попадания пыли.

Графит сам по себе является смазкой потому, что его кристаллы чешуйчатые и плотно покрывают поверхность тонким слоем. Масло выполняет скорее связующую графит функцию. Нанесение самостоятельно изготовленной графитной смазки на изнашивающиеся поверхности подшипника, в сочетании синтетического машинного масла и графита обеспечит длительный срок работы кулера без замены и технического обслуживания.

Самостоятельное приготовление графитной смазки для кулера

Для приготовления графитной смазки нужно взять несколько капель синтетического машинного масла и добавить в него порошок графита. Тщательно перемешать до однородной массы. Должна получиться графитная смазка густой консистенции.

Графит для приготовления смазки кулера можно получить, сточив об мелкую наждачную бумагу грифель простого карандаша, или щетки от коллекторного электродвигателя. Некоторые щетки сделаны из смеси графита и угля. Поэтому если Вы не уверены, что щетка графитная, то лучше такую щетку не использовать. Конечно, лучше всего применять для смазки графитную промышленного изготовления.

Из чего изготовить разрезную пластиковую шайбу

Где найти для замены резиновое кольцо

По электронной почте мне пришло письмо, в котором посетитель сайта Василий поделился своим опытом ремонта кулеров. Его советы мне понравились, полагаю, что они пригодятся многим, кто столкнется с ремонтом кулера.

Часто приходится заниматься ремонтом кулеров и решил поделиться опытом:

✔ Если потерялась или поломалась разрезная пластиковая шайба, то её можно сделать из пластиковой карты проездного билета, главное подобрать карту подходящей толщины. Подойдут и визитки, которые изготовлены из такого же материала.

✔ Если рассыпалось, порвалось или потерялось резиновое кольцо, то его донором может послужить газовая зажигалка. Подходящее по размеру резиновое кольцо в ней есть под клапаном. В разных моделях зажигалок кольцо разной толщины, так что надо подобрать подходящее. Если попалось кольцо толще, чем надо, то его нужно установить на низ оси крыльчатки, а под фиксирующую шайбу подложить то, что ранее стояло на оси крыльчатки снизу.

Николай 31.05.2022

Добрый день!
Прочитал Вашу статью «Смазка кулера» из раздела сайта «Компьютер -> Ремонт компьютера».
Там описывается способ смазки с выниманием крыльчатки и полным доступом к подшипнику.

Подскажите, пожалуйста, можно ли смазывать кулер путём вкапывания смазочного масла в отверстие, без снятия шайбы? И может ли таким способом масло попасть в статор кулера?
Перед тем, как найти Вашу статью, наткнулся в интернете на несколько других руководств, где не вынимают шайбу, и сделал также. Не опасно ли это статора?

Александр

Здравствуйте, Николай.

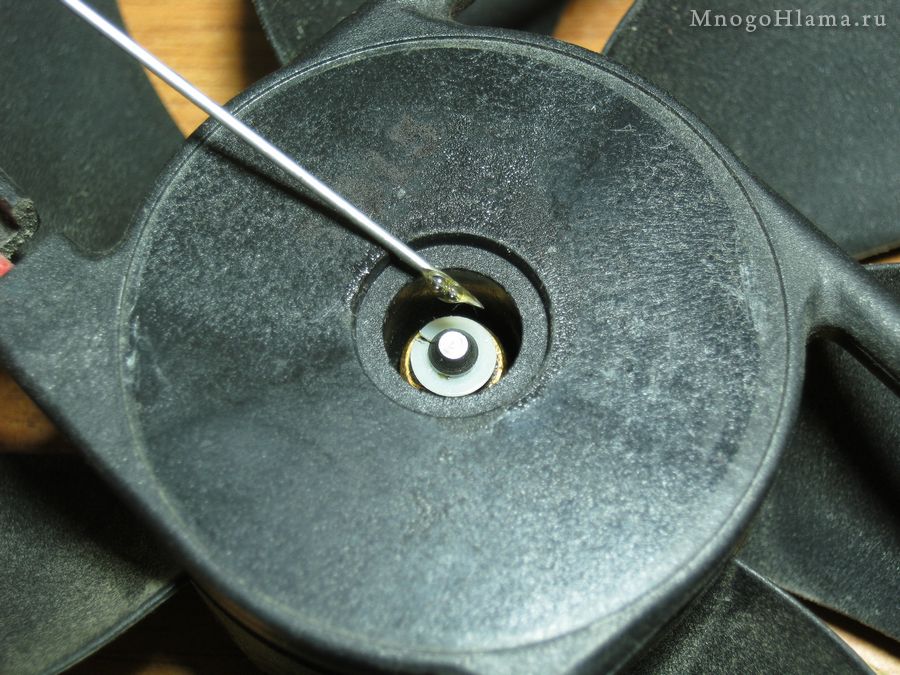

Можно смазать кулер и не снимая шайбы, просто капнув каплю масла в зазор подшипника и двигать крыльчатку рукой с вращением вдоль оси, чтобы масло проникло в подшипник.
Но такой способ не обеспечит длительную бесшумную работу кулера, так как обычно в подшипнике скольжения накапливается грязь и нет зазора для масла. Поэтому лучше все же смазывать графитной смазкой разобранный кулер.

На статор кулера при смазке без разборки масло не попадет, но даже если окунуть статор в машинное масло, то от этого ему вреда не будет, так как масло не проводит электрический ток. Его даже на электроподстанциях заливают в трансформаторы для охлаждения. Правда там его предварительно обезвоживают. Так что по этому поводу можно не беспокоиться.

Настольный компьютер

— Аппаратное обеспечение: можно ли разобрать и почистить вентилятор корпуса ПК?

спросил 9 лет, 6 месяцев назад

Изменено 9 лет, 2 месяца назад

Просмотрено 9к раз

Ситуация: У меня есть 80-мм корпусной вентилятор, который забит пылью внутри/вокруг двигателя. Вентилятор стало намного труднее вращать вручную, а иногда и вовсе останавливается при включении питания.

Вопрос: Можно ли разобрать и почистить/отремонтировать корпусной вентилятор?

Факты: Это не проблема питания и не проблема, которую можно решить с помощью сжатого воздуха. Конечно, я мог бы выбросить его и просто купить новый, но какой в ​​этом смысл?

• вентилятор
• настольный компьютер
• очистка

6

http://www.instructables.com/id/How-to-take-apart-a-case-fan/

Keep ‘Em Spinning: How To Lubricate PC Fans

Оба в основном одинаковы, описывая, как разобрать вентилятор, очистить его и повторно смазать.

Сжатый воздух работает, если пыль не попала в область двигателя, что, вероятно, означает, что вам также потребуется повторно смазать его.

Я еще не пробовал предложенные варианты, но самое сложное, похоже, заключается в том, чтобы снять часть лопасти вентилятора с узла двигателя.

---

Мне удалось разобрать вентилятор согласно ссылке №1, промыть его водой и повторно смазать. Я также стряхнул лишнюю пыль. Примерно через 10-15 минут я сэкономил 9 долларов.и снова иметь почти новый высокопроизводительный вентилятор. Так что за четверть часа я заработал 36 долларов в час.

Возможно, вам придется найти замену. Сменные вентиляторы дешевы и их легко заменить. Вы можете приобрести его в местном магазине компьютерных принадлежностей.

Во-первых, мне трудно поверить, что участник, набравший более 800 очков репутации, задаст такой простой вопрос, как «Веер в моем кейсе запылился, что мне делать?»

Это корпусной вентилятор , используйте сжатый воздух и двигайтесь дальше. Если после этого он все еще слишком грязный, просто снимите его и поместите лезвия под кран на пару секунд, а затем протрите влажной салфеткой или чем-то еще. И нет, вода не повредит этому вентилятору. Двигатель и проводка хорошо защищены. Просто убедитесь, что лезвия на 100% сухие, прежде чем подключить его, и пусть он проливает воду на все ваши другие компоненты (те, которым вода повредит).

Не беспокойтесь о смазке шарикоподшипников в этих вещах, так как вы, скорее всего, повредите демпфер, разъединяя его, чем делая что-то полезное.

Если после всего этого вы обнаружите, что вентилятор по-прежнему вращается медленно/останавливается, то это проблема распределения питания. Либо у вас слишком много подключенных устройств к блоку питания, либо ненадежное соединение в гирляндной цепочке molex (если вы настроены таким образом).

В конце концов, это вентилятор за 5 долларов.
