Что представляют собой выключатели нагрузки Hager

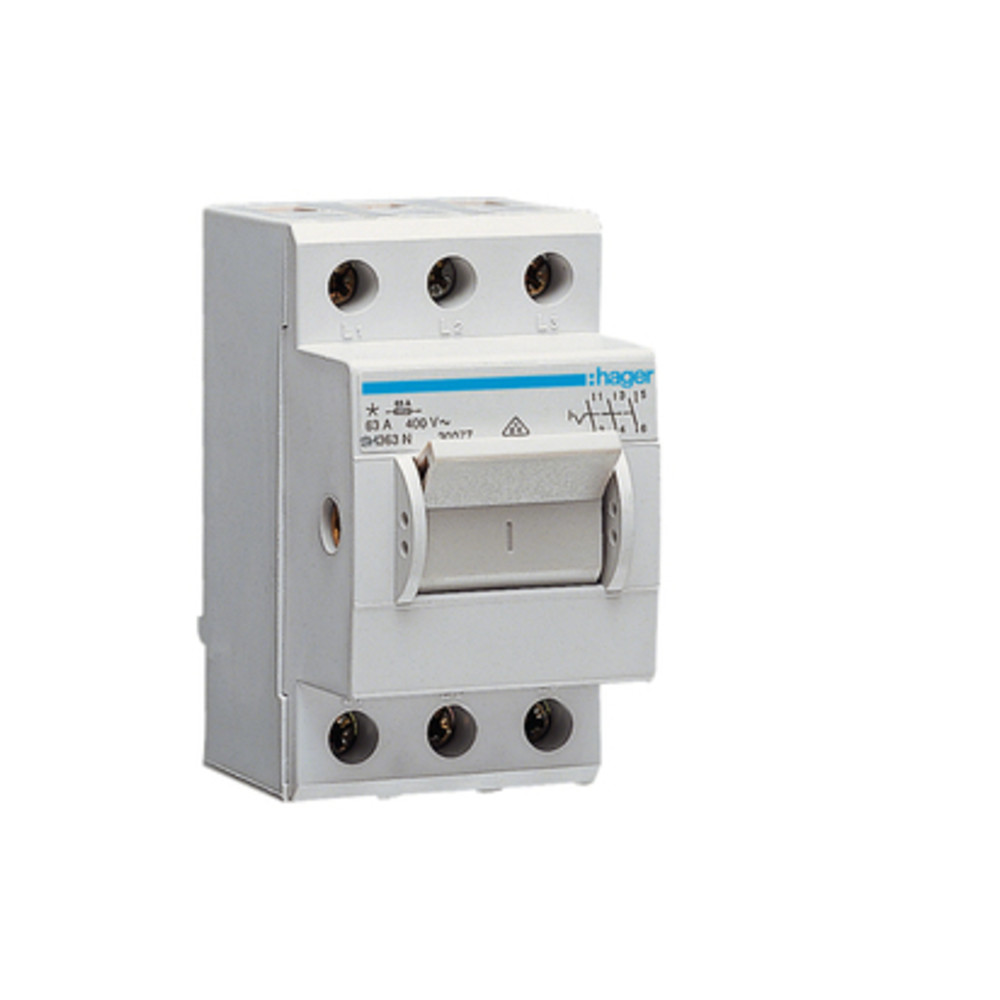

Выключатели нагрузки Hager — это современные коммутационные устройства, предназначенные для оперативных включений и отключений электрических цепей под нагрузкой. Они относятся к новому поколению модульных выключателей-разъединителей и обеспечивают высокую надежность работы и безопасность обслуживающего персонала.

Основные характеристики выключателей нагрузки Hager:

• Номинальные токи от 16А до 125А
• 1-, 2-, 3- и 4-полюсное исполнение
• Категория применения AC22A
• Номинальное напряжение 230В/400В
• Частота 50/60 Гц
• Номинальное импульсное выдерживаемое напряжение Ui=500В

Выключатели соответствуют европейским стандартам IEC60947-3 и EN60669 и имеют все необходимые российские сертификаты.

Виды выключателей нагрузки в линейке Hager

Компания Hager выпускает несколько серий выключателей нагрузки:

1. Стандартные выключатели нагрузки

Это базовая серия без дополнительных функций. Выпускаются в 1-, 2-, 3- и 4-полюсном исполнении на токи от 16А до 125А.

2. Выключатели нагрузки с индикацией

Оснащены световым индикатором, сигнализирующим о состоянии выключателя. Выпускаются в 1- и 2-полюсном исполнении на токи 16А, 25А и 32А.

3. Выключатели нагрузки с возможностью дистанционного управления

Могут управляться дистанционно с помощью вспомогательных контактов. Это удобно для автоматизации и удаленного управления.

Преимущества выключателей нагрузки Hager

Выключатели нагрузки Hager обладают рядом важных преимуществ:

• Высокая отключающая способность
• Компактные размеры
• Удобство монтажа на DIN-рейку
• Визуальная индикация положения контактов
• Возможность пломбирования
• Высокая механическая и электрическая износостойкость
• Широкий выбор номиналов и исполнений

Все это делает выключатели Hager отличным выбором для применения в распределительных щитах жилых, коммерческих и промышленных объектов.

Области применения выключателей нагрузки

Где используются выключатели нагрузки Hager? Основные сферы применения:

• Распределительные щиты в жилых домах и квартирах
• Электрощитовые офисных и торговых центров
• Распределительные устройства на промышленных объектах
• Щиты управления технологическим оборудованием
• Системы автоматизации зданий

Выключатели нагрузки Hager позволяют безопасно коммутировать электрические цепи под нагрузкой, что необходимо при оперативных переключениях и обслуживании оборудования.

Как правильно выбрать выключатель нагрузки Hager

При выборе выключателя нагрузки Hager следует учитывать несколько ключевых параметров:

1. Номинальный ток — должен соответствовать максимальному рабочему току в цепи
2. Количество полюсов — зависит от типа сети (1Р для однофазной, 3Р для трехфазной и т.д.)
3. Наличие дополнительных функций (индикация, дистанционное управление)
4. Категория применения (для большинства бытовых и промышленных нагрузок подходит AC22A)
5. Номинальное напряжение — 230В для однофазной сети, 400В для трехфазной

Правильный выбор обеспечит надежную и безопасную эксплуатацию электроустановки.

Монтаж и подключение выключателей нагрузки Hager

Установка выключателей нагрузки Hager достаточно проста, но требует соблюдения некоторых правил:

1. Монтаж осуществляется на стандартную DIN-рейку 35 мм
2. Необходимо обеспечить свободное пространство вокруг выключателя для вентиляции
3. Подключение проводников выполняется в соответствии со схемой на корпусе
4. Момент затяжки винтовых зажимов должен соответствовать рекомендациям производителя
5. После монтажа следует проверить надежность крепления и подключения

Соблюдение этих правил гарантирует корректную работу выключателя и безопасность всей электроустановки.

Техническое обслуживание выключателей нагрузки

Выключатели нагрузки Hager не требуют сложного обслуживания, но для обеспечения длительной и надежной работы рекомендуется:

• Периодически проверять затяжку винтовых соединений
• Очищать корпус от пыли и загрязнений
• Контролировать отсутствие механических повреждений
• Проверять четкость срабатывания механизма
• Тестировать работу индикации (при наличии)

Регулярное обслуживание позволит своевременно выявить возможные проблемы и предотвратить аварийные ситуации.

Сравнение выключателей нагрузки с другими коммутационными устройствами

Чем отличаются выключатели нагрузки от других коммутационных аппаратов? Рассмотрим основные отличия:

Параметр	Выключатель нагрузки	Автоматический выключатель	Разъединитель
Отключение под нагрузкой	Да	Да	Нет
Защита от перегрузки и КЗ	Нет	Да	Нет
Видимый разрыв цепи	Да	Нет	Да
Габариты	Компактные	Средние	Крупные

Выключатели нагрузки сочетают преимущества разъединителей (видимый разрыв) и автоматических выключателей (отключение под нагрузкой), что делает их оптимальным выбором для многих применений.

Выключатели нагрузки (выключатели-разъединители) Hager

Все категории

Модульные выключатели нагрузки (выключатели-разъединители)

Выключатели нагрузки — коммутационные аппараты, служащие для включения и отключения питания.

Новое поколение модульных выключателей-разъединителей, гарантирует надежность работы и большую безопасность обслуживающего персонала. Выключатели-разъединители новой серии рассчитаны на номинальные токи от 16А до 125А и выпускаются в 1Р, 2Р, 3Р и 4Р исполнении.

Новые модульные устройства соответствуют европейским стандартам (IEC60947-3, EN60669), категория применения AC22A, и имеют все необходимые российские сертификаты.

Характеристики

• Для отключения всех типов электрических цепей
• Соответствуют EN 60947-3 во всём диапазоне и EN 60669-1 для номиналов 16 A до 63 A
• Визуализация положения разъединителя на рычаге цветом
• Категория использования AC22A 230 В / 400 В
• Типоразмер 1 — Ie: 16 до 32A. Подключение: 16 мм² — моножильный кабель, 10 мм² — многожильный кабель
• Типоразмер 2 — Ie: 40 до 63A. Подключение: 25 мм² — моножильный кабель, 16 мм² — многожильный кабель
• Типоразмер 3 — Ie: 80 до 125A. Подключение: 50 мм² — моножильный кабель, 35 мм² — многожильный кабель
• В типоразмерах 2 и 3 есть зажим Bi-Connect для вильчатой шины
• Нет возможности использовать дополнительные контакты MZ2xx
• Устанавливается вспомогательный контакт ESC080
• Место маркировки с прозрачной защитой
• Степень защиты IP20
• Ширина 1-го модуля 17,5 мм

Выключатели нагрузки 1P

Картинка	Артикул	Название
	SBN116	Выключатель-разъединитель (рубильник), 1P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBN125	Выключатель-разъединитель (рубильник), 1P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBN132	Выключатель-разъединитель (рубильник), 1P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBN140	Выключатель-разъединитель (рубильник), 1P, Ie=40A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник), номинальный ток 40A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 2
	SBN163	Выключатель-разъединитель (рубильник), 1P, Ie=63A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник), номинальный ток 63A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 2
	SBN180	Выключатель-разъединитель (рубильник), 1P, Ie=80A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник), номинальный ток 80A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 3
	SBN190	Выключатель-разъединитель (рубильник), 1P, Ie=100A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник), номинальный ток 100A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 3
	SBN199	Выключатель-разъединитель (рубильник), 1P, Ie=125A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник), номинальный ток 125A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 3

Выключатели нагрузки 2P

Картинка	Артикул	Название
	SBN216	Выключатель-разъединитель (рубильник), 2P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBN225	Выключатель-разъединитель (рубильник), 2P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBN232	Выключатель-разъединитель (рубильник), 2P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBN240	Выключатель-разъединитель (рубильник), 2P, Ie=40A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Двухполюсной выключатель нагрузки (рубильник), номинальный ток 40A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 2
	SBN263	Выключатель-разъединитель (рубильник), 2P, Ie=63A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Двухполюсной выключатель нагрузки (рубильник), номинальный ток 63A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 2
	SBN280	Выключатель-разъединитель (рубильник), 2P, Ie=80A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Двухполюсной выключатель нагрузки (рубильник), номинальный ток 80A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 3
	SBN290	Выключатель-разъединитель (рубильник), 2P, Ie=100A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Двухполюсной выключатель нагрузки (рубильник), номинальный ток 100A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 3
	SBN299	Выключатель-разъединитель (рубильник), 2P, Ie=125A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Двухполюсной выключатель нагрузки (рубильник), номинальный ток 125A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 3

Выключатели нагрузки 3P

Картинка	Артикул	Название
	SBN316	Выключатель-разъединитель (рубильник), 3P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Трехполюсной выключатель нагрузки (рубильник), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 1
	SBN325	Выключатель-разъединитель (рубильник), 3P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Трехполюсной выключатель нагрузки (рубильник), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 1
	SBN332	Выключатель-разъединитель (рубильник), 3P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Трехполюсной выключатель нагрузки (рубильник), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 1
	SBN340	Выключатель-разъединитель (рубильник), 3P, Ie=40A 400В 50/60Гц, AC22A, Ui=500В, ширина 3M Трехполюсной выключатель нагрузки (рубильник), номинальный ток 40A, 400В 50/60Гц, AC22A, Ui=500В, ширина 3M. Типоразмер 2
	SBN363	Выключатель-разъединитель (рубильник), 3P, Ie=63A 400В 50/60Гц, AC22A, Ui=500В, ширина 3M Трехполюсной выключатель нагрузки (рубильник), номинальный ток 63A, 400В 50/60Гц, AC22A, Ui=500В, ширина 3M. Типоразмер 2
	SBN380	Выключатель-разъединитель (рубильник), 3P, Ie=80A 400В 50/60Гц, AC22A, Ui=500В, ширина 3M Трехполюсной выключатель нагрузки (рубильник), номинальный ток 80A, 400В 50/60Гц, AC22A, Ui=500В, ширина 3M. Типоразмер 3
	SBN390	Выключатель-разъединитель (рубильник), 3P, Ie=100A 400В 50/60Гц, AC22A, Ui=500В, ширина 3M Трехполюсной выключатель нагрузки (рубильник), номинальный ток 100A, 400В 50/60Гц, AC22A, Ui=500В, ширина 3M. Типоразмер 3
	SBN399	Выключатель-разъединитель (рубильник), 3P, Ie=125A 400В 50/60Гц, AC22A, Ui=500В, ширина 3M Трехполюсной выключатель нагрузки (рубильник), номинальный ток 125A, 400В 50/60Гц, AC22A, Ui=500В, ширина 3M. Типоразмер 3

Выключатели нагрузки 4P

Картинка	Артикул	Название
	SBN416	Выключатель-разъединитель (рубильник), 4P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Четырехполюсной выключатель нагрузки (рубильник), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 1
	SBN425	Выключатель-разъединитель (рубильник), 4P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Четырехполюсной выключатель нагрузки (рубильник), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 1
	SBN432	Выключатель-разъединитель (рубильник), 4P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 2M Четырехполюсной выключатель нагрузки (рубильник), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 2M. Типоразмер 1
	SBN440	Выключатель-разъединитель (рубильник), 4P, Ie=40A 400В 50/60Гц, AC22A, Ui=500В, ширина 4M Четырехполюсной выключатель нагрузки (рубильник), номинальный ток 40A, 400В 50/60Гц, AC22A, Ui=500В, ширина 4M. Типоразмер 2
	SBN463	Выключатель-разъединитель (рубильник), 4P, Ie=63A 400В 50/60Гц, AC22A, Ui=500В, ширина 4M Четырехполюсной выключатель нагрузки (рубильник), номинальный ток 63A, 400В 50/60Гц, AC22A, Ui=500В, ширина 4M. Типоразмер 2
	SBN480	Выключатель-разъединитель (рубильник), 4P, Ie=80A 400В 50/60Гц, AC22A, Ui=500В, ширина 4M Четырехполюсной выключатель нагрузки (рубильник), номинальный ток 80A, 400В 50/60Гц, AC22A, Ui=500В, ширина 4M. Типоразмер 3
	SBN490	Выключатель-разъединитель (рубильник), 4P, Ie=100A 400В 50/60Гц, AC22A, Ui=500В, ширина 4M Четырехполюсной выключатель нагрузки (рубильник), номинальный ток 100A, 400В 50/60Гц, AC22A, Ui=500В, ширина 4M. Типоразмер 3
	SBN499	Выключатель-разъединитель (рубильник), 4P, Ie=125A 400В 50/60Гц, AC22A, Ui=500В, ширина 4M Четырехполюсной выключатель нагрузки (рубильник), номинальный ток 125A, 400В 50/60Гц, AC22A, Ui=500В, ширина 4M. Типоразмер 3

Аксессуары для выключателей нагрузки

Картинка	Артикул	Название
	ESC080	Переключатель вспомогательный состояния для реле и контакторов, 1н.о.+1н.з., АС12 6А, 250В, ширина 1/2М

Выключатели нагрузки с индикатором 1P

123

Картинка	Артикул	Название
	SBB116	Выключатель-разъединитель (рубильник) с индикатором (2-4 контакты), 1P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник) с индикатором (2-4 контакты), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBT116	Выключатель-разъединитель (рубильник) с индикатором (1-4 контакты), 1P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник) с индикатором (1-4 контакты), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBB125	Выключатель-разъединитель (рубильник) с индикатором (2-4 контакты), 1P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник) с индикатором (2-4 контакты), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBT125	Выключатель-разъединитель (рубильник) с индикатором (1-4 контакты), 1P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник) с индикатором (1-4 контакты), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBB132	Выключатель-разъединитель (рубильник) с индикатором (2-4 контакты), 1P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник) с индикатором (2-4 контакты), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBT132	Выключатель-разъединитель (рубильник) с индикатором (1-4 контакты), 1P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Однополюсной выключатель нагрузки (рубильник) с индикатором (1-4 контакты), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1

Выключатели нагрузки с индикатором 2P

Картинка	Артикул	Название
	SBB216	Выключатель-разъединитель (рубильник) с индикатором (2-4 контакты), 2P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (2-4 контакты), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBM216	Выключатель-разъединитель (рубильник) с индикатором (1-4 контакты), 2P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-4 контакты), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBT216	Выключатель-разъединитель (рубильник) с индикатором (1-3 контакты), 2P, Ie=16A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-3 контакты), номинальный ток 16A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBB225	Выключатель-разъединитель (рубильник) с индикатором (2-4 контакты), 2P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (2-4 контакты), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBM225	Выключатель-разъединитель (рубильник) с индикатором (1-4 контакты), 2P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-4 контакты), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBT225	Выключатель-разъединитель (рубильник) с индикатором (1-3 контакты), 2P, Ie=25A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-3 контакты), номинальный ток 25A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBB232	Выключатель-разъединитель (рубильник) с индикатором (2-4 контакты), 2P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (2-4 контакты), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBM232	Выключатель-разъединитель (рубильник) с индикатором (1-4 контакты), 2P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-4 контакты), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1
	SBT232	Выключатель-разъединитель (рубильник) с индикатором (1-3 контакты), 2P, Ie=32A 400В 50/60Гц, AC22A, Ui=500В, ширина 1M Двухполюсной выключатель нагрузки (рубильник) с индикатором (1-3 контакты), номинальный ток 32A, 400В 50/60Гц, AC22A, Ui=500В, ширина 1M. Типоразмер 1

Аксессуары для выключателей нагрузки с индикатором

Картинка	Артикул	Название
	ESC080	Переключатель вспомогательный состояния для реле и контакторов, 1н. о.+1н.з., АС12 6А, 250В, ширина 1/2М

Выключатель или разъединитель?

Для людей, профессионально связанных с электротехникой, знакомство с коммутирующими устройствами часто начинается с рубильника. Рубильник — это висящий на стене металлический шкаф с рукояткой, на котором красной краской написано «Осторожно! Электрическое напряжение». Позже многие узнают, что такого устройства с названием «рубильник» не существует, и правильное название — «выключатель-разъединитель».

Между тем, среди устройств среднего напряжения от 6 до 35 кВ мы обнаружим как выключатели, так и разъединители. И сразу возникает вопрос: чем отличается выключатель от разъединителя?

В действительности ответ на этот вопрос очень прост.

*) Если вас заинтересовало, что за странное устройство космической наружности изображено на картинке в начале материала, то это всего лишь элегазовый выключатель нагрузки.

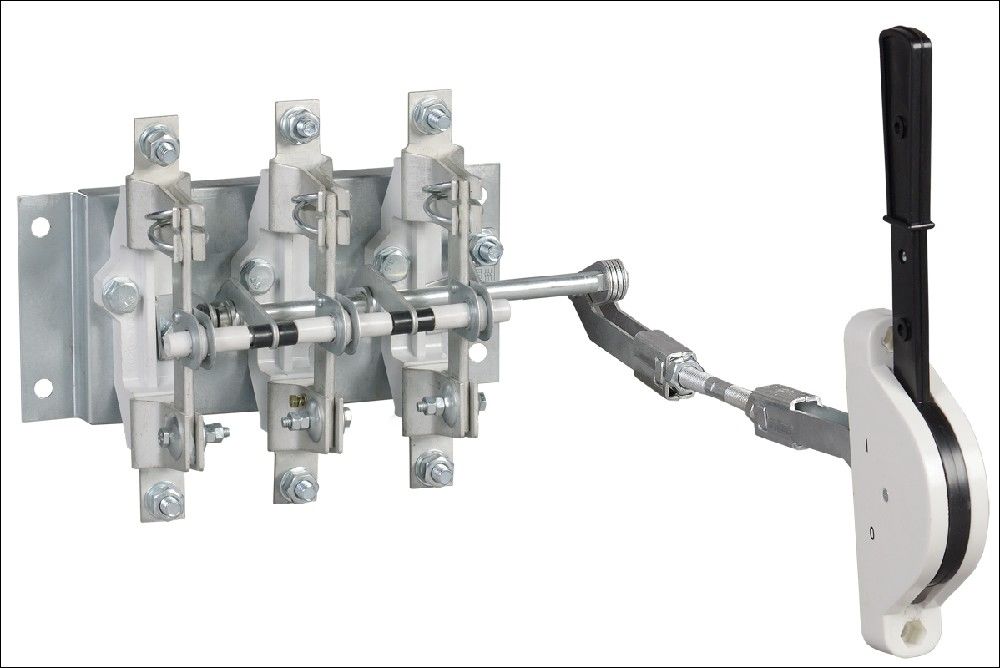

Зачем нужен разъединитель

Разъединитель — это коммутирующее устройство, единственное назначение которого — создание видимого разрыва электрической цепи при проведении ремонтных или регламентных работ.

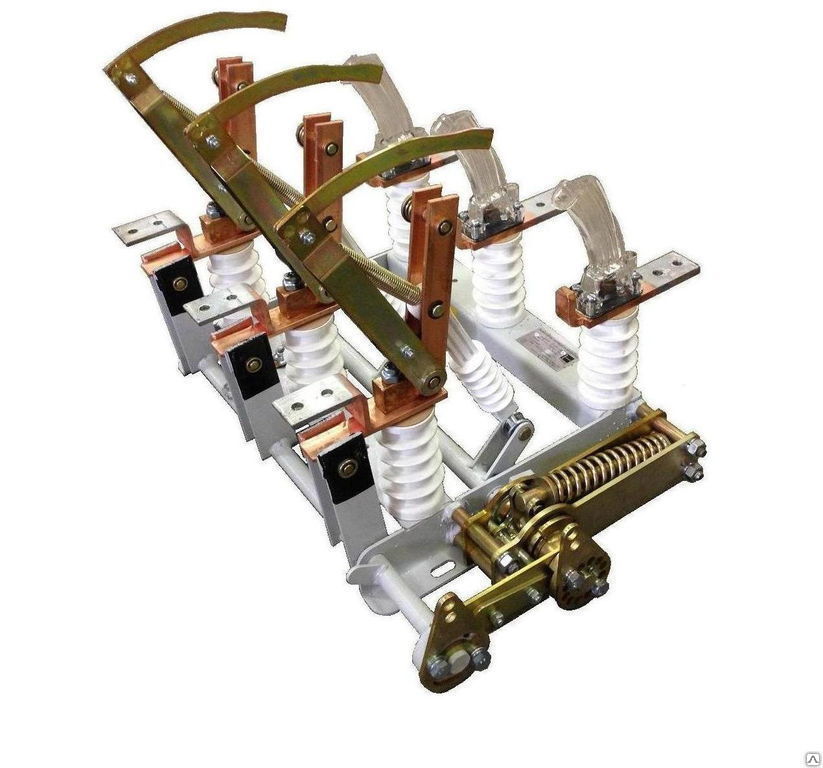

Разъединитель РВР-10 на 5000 А

Своим появлением разъединители обязаны нормативным документам: «Правила устройства электроустановок» (ПУЭ) и «Правила технической эксплуатации электроустановок потребителей» (ПТЭ). Эти регламенты предписывают при проведении любых работ на электрооборудовании, кроме отключения линии, создать видимый разрыв цепи и обеспечить заземление участка, на котором производятся работы.

Создание видимого разрыва вызвано тем, что при отключении линии не всегда есть возможность убедиться в полном отсутствии напряжения в цепи.

Например, при отключении напряжения с помощью вакуумных, масляных или элегазовых выключателей нельзя быть уверенным, что цепь действительно полностью разомкнута, так как контакты таких выключателей находятся в баке с дугогасящей средой (масло, элегаз, вакуум), что исключает визуальную проверку их состояния.

Кроме создания видимого разрыва цепи, требуется также заземлить участок линии, на котором проводятся работы. Для этого можно использовать специальное устройство — заземлитель. Однако, чаще всего эту функцию возлагают на разъединитель, снабжая его заземляющими контактами (ножами), которые синхронно с размыканием главных контактов разъединителя заземляют линию, на которой установлен разъединитель.

Количество и расположение заземляющих ножей может быть разным. Заземляющие ножи могут располагаться (а) со стороны входящей линии, (б) со стороны отходящей линии, (в) с двух сторон от разъединителя.

Учитывая, что разъединитель может отключать только обесточенную линию, заземление линии не может привести к опасным последствиям.

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту [email protected]. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28

Отправить запрос. ..

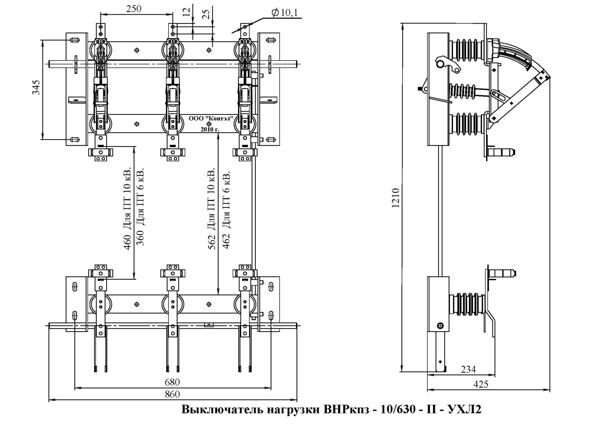

Назначение выключателя нагрузки

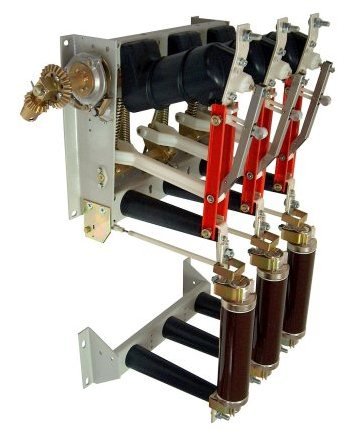

Автогазовый выключатель нагрузки

В отличие от разъединителя, выключатель нагрузки предназначен для отключения линии, находящейся под напряжением.

При размыкании или замыкании контактов, находящихся под напряжением, возникает дуговой разряд, который может оплавить контакты выключателя нагрузки и тем самым вывести его из строя. Поэтому нужно предотвратить появление дугового разряда или ослабить его.

Чтобы погасить или ослабить дуговой разряд, воздушную среду между контактами выключателя нагрузки заменяют на более безопасную среду. В этом и проявляется основное отличие выключателя нагрузки от разъединителя — контакты выключателя нагрузки находятся в инертной среде, препятствующей развитию электрической дуги.

В настоящее время существует несколько вариантов защиты выключателей от электрической дуги:

• Автогазовая среда — это самое остроумное решение. Контакты выключателя находятся внутри полимерного кожуха, который при возникновении дугового разряда начинает выделять газы, препятствущие развитию дуги. Этот класс коммутирующих устройств называется автогазовые выключатели нагрузки. Автогазовые выключатели — самые доступные по цене, но они могут работать только при небольших токах, как правило, до 630 А.
• Масляная среда — это самое старое решение. Контакты выключателя в этом случае помещаются в бак с минеральным маслом, которое препятствует образованию дуги. Масляные выключатели начали применяться в России с 1925 года, однако в настоящее время они постепенно выходят из употребления, уступая место вакуумным выключателям.
• Элегазовая среда — использование в качестве внутренней среды выключателя гексафторида серы SF₆. Гексафторид серы (элегаз) бесцветен, не токсичен и не горюч. Свое название он получил благодаря высоким электроизолирующим и дугогасящим свойствам, а также высокому напряжению пробоя. Однако из-за высоких затрат на утилизацию, недостаточной компактности элегазовых устройств, а также из-за образующихся в процессе их работы токсичных соединений производители начали отказываться от элегазовых выключателей в пользу вакуумных выключателей.
• Вакуум — это идеальная среда, которая исключает образрвание дугового разряда. Контакты в этом случае находятся внутри вакуумной катеры. Представителями этого класса устройств является не только широко распространенные вакуумные выключатели, но и выключатели нагрузки ВНВР, которые очень похожи на автогазовые выключатели, но отличаются от них наличием вакуумных камер вместо полимерных догогасительных камер.

Таким образом, основное отличие выключателя нагрузки от разъединителя — это способность отключать линию под наряжением путем подавления дугового разряда инертной средой между контактами выключателя.

Какие нагрузки испытывают выключатель нагрузки и разъединитель

Конструкция коммутирующего устройства обусловлена теми нагрузками, которое оно испытывает. Это может быть высокое напряжение, большой ток (в том числе, ток короткого замыкания), дуговой разряд. Все это влияет на конструкцию коммутирующего устройства

Например, разъединитель размыкает заранее обесточенную линию, поэтому отсутствует электрическое напряжение. Однако в замкнутом состоянии разъединитель может пропускать большие токи. Например, при номинальном напряжении 10 кВ ток через разъединитель может достигать 8000 А.

В то же время выключатель нагрузки может отключать линию под напряжением, и его контакты могут противостоять действию дугового разряда. Поэтому выключатели нагрузки рассчитаны на небольшие токи, как правило, до 630 А.

Ошибочные действия персонала при работе с разъединителям могут приводить к аварийным ситуациям, выходу из строя оборудования и поражению людей электрическим током. Например:

• Отключение или включение разъединителя при включенной линии, приедет к дуговому разряду между контактами разъединителя и к выходу разъединителя из строя.
• Включение разъединителя при включенной линии может привести к поражению людей электрическим током.
• Включение заземляющих ножей выключателя нагрузки или разъединителя при включенной линии приведет к короткому замыканию и выходу из строя оборудования, находящегося на линии.

Чтобы не возникали аварийные ситуации, применяют механические и электромеханические блокировки ножей разъединителей и выключателей нагрузки.

Например, заземлить линию возможно только в том случае, если главные ножи разъединителя находятся в разомкнутом состоянии. Применяются также электромеханические блокировки, когда электромагнитный замок препятствует отключению разъединителя, если линия находится под напряжением.

Связанные материалы

Выключатель-разъединитель

: назначение, применение и преимущества

Содержание

Компания Chint предлагает широкий выбор высококачественных электротехнических изделий. Однако, когда речь идет о выключателях-разъединителях , нужно учитывать гораздо больше, прежде чем вы сможете безопасно сделать заказ продукта. Это включает в себя функциональность, области применения и некоторые преимущества продукта при установке.

Поэтому важно начать с рассмотрения значения выключателя-разъединителя и того, как это устройство работает в электрических цепях. Разъединители используются в электрических цепях. Эти устройства используются для отключения электрических цепей в целях безопасности. Поэтому, если вы хотите больше узнать о выключателях-разъединителях как об одном из часто используемых разъединителей в различных электрических цепях, то эта статья для вас.

Что такое выключатель-разъединитель?

Выключатель-переключатель представляет собой электрическое устройство с теми же функциями, что и разъединитель. Как указывалось ранее, разъединитель всегда предназначен для отключения электрического тока по соображениям безопасности. Например, при ремонте и техническом обслуживании электрооборудования в целях безопасности должен быть отключен электрический ток в оборудовании.

По этой причине основной задачей выключателя-разъединителя является прекращение подачи электроэнергии ко всем подключенным устройствам в электрической цепи. Как вы знаете, электричество смертельно опасно, если обращаться с ним без предосторожностей; отключение потока питания позволяет безопасно управлять любым электрическим устройством во время ремонта и технического обслуживания.

Выключатели-разъединители изолируют питание оборудования, отключая электрический ток от основного входа или основного выхода. Выключатели-разъединители также бывают разных типов; некоторые управляются вручную, а другие автоматически. По этой причине существуют ручные разъединители и автоматические разъединители.

Однако использование этих двух выключателей-разъединителей зависит от разъединителя. Что вам нужно отметить, так это то, что выключатели-разъединители служат как разъединителем, так и выключателем нагрузки. Они всегда предназначены для сочетания качеств электрического изолятора и выключателя нагрузки.

Это делает выключатели-разъединители широко используемыми сегодня в электрических сетях. Он идеален и надежен для изоляции электрических устройств от источника питания и имеет много других преимуществ, включая размыкание и подачу питания в электрические цепи. Многие типы выключателей-разъединителей, представленных на рынке, сегодня часто используются в электрических цепях.

К ним относятся разъединители с предохранителями, обычные разъединители и автоматические выключатели. Однако эти выключатели-разъединители уникально предназначены для работы в разных целях, но все они имеют схожие цели. По этой причине вы всегда найдете все эти типы разъединителей, используемых вместе в различных электрических цепях.

Для чего используются выключатели-разъединители?

Как вы знаете, выключатель-разъединитель, также называемый разъединителем или разъединителем, в основном используется для отключения питания от электрического оборудования, подключенного к цепи, по соображениям безопасности во время технического обслуживания. Эти разъединители также разрывают электрические цепи в крупных распределительных сетях.

По этой причине они широко используются во многих промышленных приложениях, как ручные, так и моторные разъединители. Во время работы эти разъединители всегда соединены с выключателями, соединенными с заземляющими проводами, чтобы обеспечить безопасность, необходимую специалистам-электрикам для безопасного устранения проблем с электричеством во время ремонта и технического обслуживания.

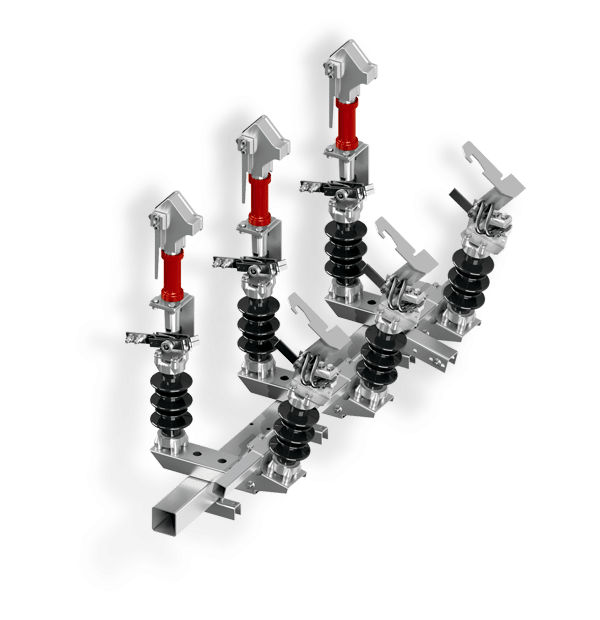

Кроме того, на крупных электрических подстанциях всегда используются разъединители с высоким номинальным напряжением. Их основное назначение на подстанциях — отключение значительных мощностей в линиях электропередачи и трансформаторах для обеспечения безопасности.

Разъединители, особенно от Chint, всегда безопасны и эффективны при отключении большой мощности, что делает их наиболее часто используемыми разъединителями в больших электрических распределительных цепях и подстанциях. Однако электрические разъединители не имеют механизма управления цепями; они безопасны только при изоляции потока мощности.

Преимущества выключателей-разъединителей

Одними из основных преимуществ этих устройств являются дистанционная индикация, особенно в положении разъединителя, электрическая блокировка и переключение мощности. Как указывалось ранее, основной задачей электрического выключателя-разъединителя является изоляция потока электроэнергии.

Но как они этого добиваются? Поскольку эти разъединители могут быть как автоматическими, так и ручными, вам необходимо будет выбрать наилучший метод работы, прежде чем использовать устройство в вашей цепи, особенно для больших цепей электропитания, таких как электрические подстанции.

Эти разъединители обычно подключаются к заземлителям, поскольку они связаны с их функциональностью. По этой причине блокировочные выключатели стационарно монтируются в раме. Отдельный механизм также применяется к системному соединению, чтобы исключить необходимость в дополнительном опорном изоляторе при подключении заземляющих выключателей.

В большинстве случаев заземлители предназначены для отключения обесточенных цепей. По этой причине у большинства коммутаторов всегда отсутствует механизм создания ошибок. Тем не менее, определенные конструкции заземлителей поставляются с инструментом для устранения неисправностей, который вы можете рассмотреть, если вам нужен такой тип.

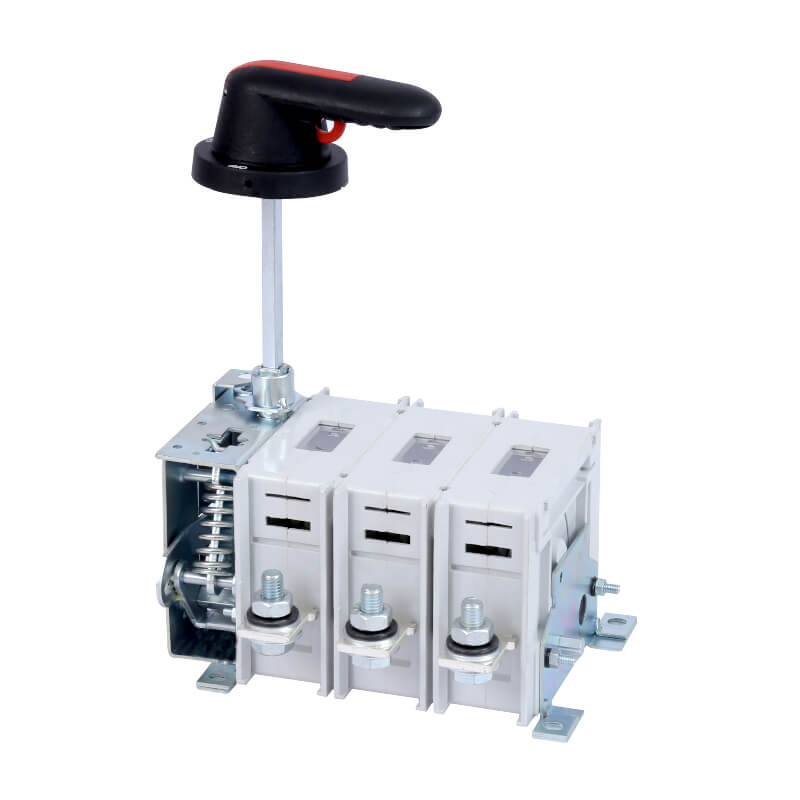

Выключатели-разъединители Chint

Магазин Chint предлагает вам различные варианты соединителей-выключателей. К этим соединителям относятся:

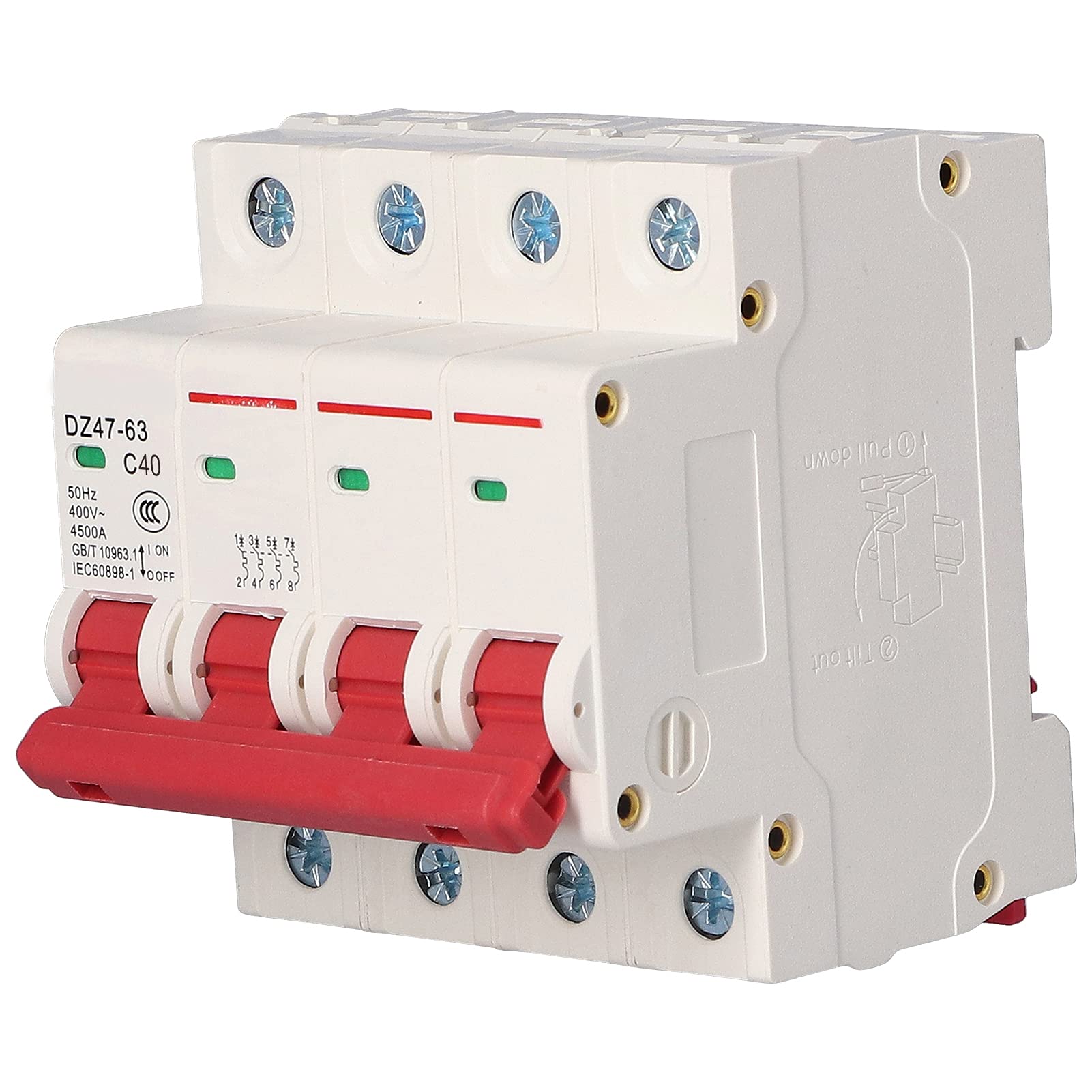

Это высококачественный продукт, отвечающий конструктивным требованиям по разделению питания. Этот разъединитель идеально подходит для серии DZ автоматических выключателей/автоматов в электрической цепи. Кроме того, он имеет сертификаты и разрешения с подробной информацией о том, как его использовать.

Это еще один мощный выключатель-разъединитель, доступный в магазине бытовой техники, который имеет безопасную изоляцию питания в электрической цепи. Это устройство также соответствует требованиям функции изоляции. Он разработан для соответствия автоматическим выключателям/автоматам серии NB. Это устройство также поставляется с разрешениями и сертификатами, которые содержат необходимую информацию о продукте.

Если вы ищете самый надежный разъединитель, вам лучше всего подойдет разъединитель NXHB-125 от Chint. Он эффективен и идеально подходит для отключения питания и обеспечивает безопасную среду для обслуживания цепи. Он имеет широкий диапазон номинальных токов от 20 до 125 А с номинальным напряжением изоляции 500 В.

Заключение

Выключатель-разъединитель на сегодняшний день является одним из наиболее часто используемых электрических устройств в различных цепях. Он в основном используется в качестве разъединителя для изоляции потока электрического тока в оборудование. Отключение питания всегда необходимо для обеспечения безопасной рабочей среды.

Это необходимо при ремонте и обслуживании электрических цепей и оборудования. Разъединители также облегчают профессионалам ремонт и техническое обслуживание цепей в крупных распределительных сетях, например, на электростанциях. Поэтому вы можете сделать заказ на ваш выключатель нагрузки в 9Магазин 0005 Chint сегодня и испытайте их качественные услуги во время обслуживания электрооборудования.

Рекомендуем к прочтению

Просмотры сообщений: 1226

Выключатели-разъединители и предохранители | Шнайдер Электрик Глобальный

Автоматические выключатели и переключатели

Широкий ассортимент выключателей-разъединителей, основанных на бесспорно передовых технологиях ComPact и MasterPact, помогает пользователям вручную или дистанционно отключать линии мощностью до 6300 A.

• Оптимизируйте схему распределения электроэнергии

  Узнайте о преимуществах низковольтной селективности, каскадирования и координации для схемы распределения электроэнергии в нашем бесплатном техническом руководстве, описывающем воздушные автоматические выключатели Master Pact MTZ, Com Pact NSX и NSXm автоматические выключатели в литом корпусе, миниатюрные автоматические выключатели Acti 9 и многое другое.

  • Получить руководство

• Ком

  Pact NSX и NSXm

  Наши автоматические выключатели в литом корпусе Com Pact NSX и NSXm на токи до 630 А, созданные на основе 60-летней инновационной и надежной защиты, теперь имеют встроенную защиту от утечки на землю.

  • Future Ready Master

    Pact MTZ

    Беспрепятственная интеграция и увеличение времени безотказной работы с помощью автоматических выключателей Master Pact MTZ и технологий EcoStruxure для мониторинга энергии и активов.

    • Откройте для себя MasterPact MTZ

  • Защита от электрического пожара

    Во всем мире электрические пожары наносят значительный ущерб зданиям всех размеров. Это лишь некоторые из наших решений по предотвращению возгорания электрооборудования. Изучите области риска, узнайте о советах по защите и ознакомьтесь с другими нашими решениями, которые помогут вам спроектировать, построить и установить.

    • Узнайте больше о противопожарной безопасности при работе с электричеством

  Диапазоны

  • Компакт INS/INV

    Выключатели-разъединители для отключения линий до 2500 А

  • ФупакТ

    Предохранитель для прерывания и защиты распределительных линий до 1250 А

  • Снимается с производства

    ComPact NSXm NA

    Выключатели-разъединители для отключения линий до 160 А

  • ComPacT NSXm NA, новое поколение

    Выключатели-разъединители для отключения линий до 160 ампер

  • Снимается с производства

    ComPact NSX NA

    Выключатели-разъединители для отключения линий до 630 А

  • ComPacT NSX NA, новое поколение

    Выключатели-разъединители для отключения линий до 630 ампер

  • Скоро

    ComPacT NS NA, новое поколение

    Выключатели-разъединители для отключения линий до 3200 ампер

  • Компакт NS NA

    Выключатели-разъединители для отключения линий до 3200 А

  • Выключатели-разъединители MasterPact

    Выключатели-разъединители для прерывания линий до 6300 А

  EcoStruxure™ для вашего бизнеса

  EcoStruxure позволяет вам процветать в современном цифровом мире. Принимайте более взвешенные бизнес-решения с помощью масштабируемых и конвергентных решений для ИТ/ОТ.

  • Узнать подробнее

  Не можете найти то, что ищете?

  Свяжитесь с нашей командой по работе с клиентами в вашей стране или регионе, если у вас есть какие-либо вопросы или вам нужна дополнительная информация или техническая поддержка.

  • Связаться со службой поддержки

  Часто задаваемые вопросы

  Легко найдите и поделитесь ответом, который вы ищете, в нашей онлайн-службе часто задаваемых вопросов

  • Обзор FAQ открывается в новом окне

  Нужна информация?

  Просмотрите наш раздел ресурсов и найдите наиболее полезные инструменты и документы для всех наших продуктов

  • Просмотр

  Услуги в области энергетики и устойчивого развития

  Во-первых, представьте себе энергоэффективное, рентабельное и устойчивое предприятие.
