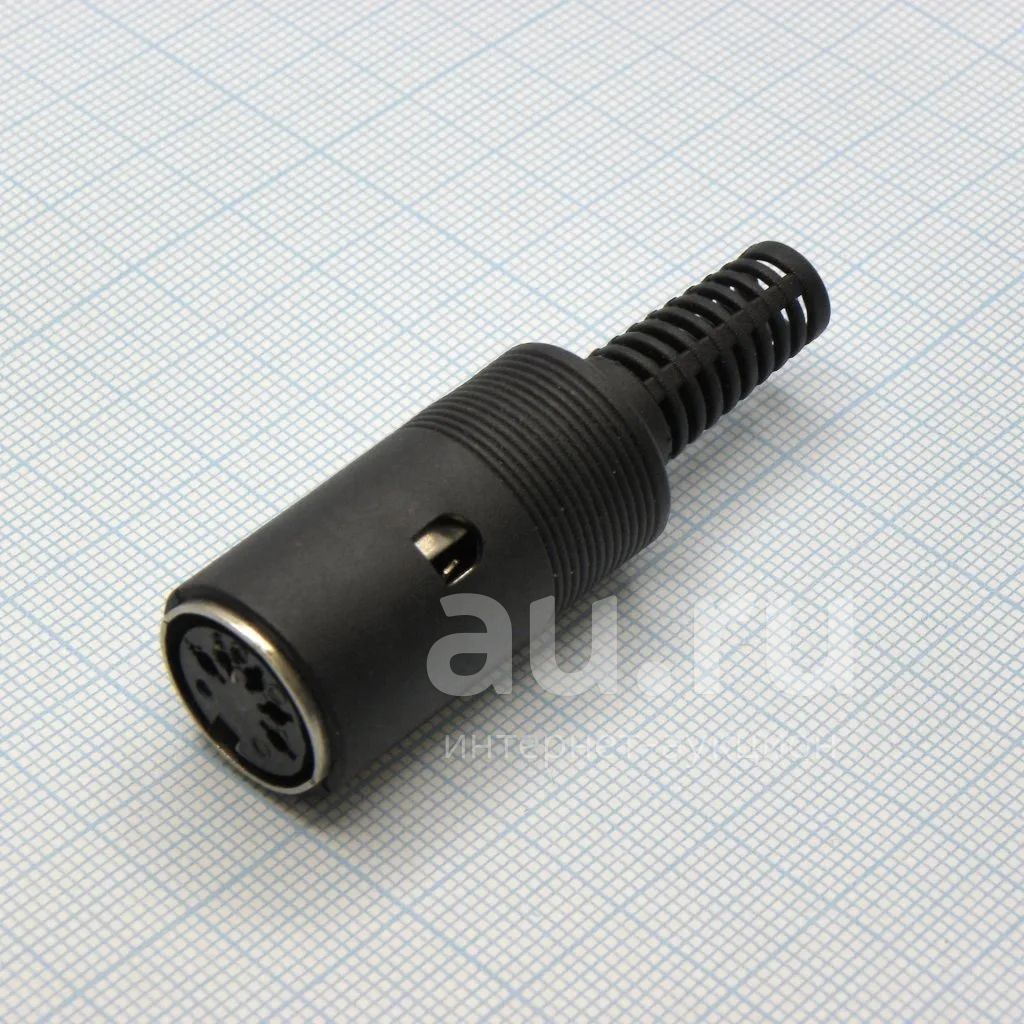

Что такое разъем DIN 5 и его основные характеристики
Разъем DIN 5 — это круглый электрический соединитель, имеющий 5 контактов. Название «DIN» происходит от немецкого института стандартизации (Deutsches Institut für Normung), который разработал данный стандарт в начале 1970-х годов. Основные характеристики разъема DIN 5:
- Количество контактов: 5
- Диаметр корпуса: 13,2 мм
- Диаметр окружности расположения контактов: 7,0 мм
- Диаметр контактов: 1,45 мм
- Угол между контактами: 180° или 240°
Разъем DIN 5 имеет цилиндрический металлический корпус с ключом, обеспечивающим правильную ориентацию при подключении. Это предотвращает повреждение контактов и гарантирует надежное соединение.
Области применения разъема DIN 5
Разъем DIN 5 нашел широкое применение в различных областях электроники и аудиотехники:
- Аудиотехника — для подключения линейных входов/выходов, например, в магнитофонах
- Компьютерная техника — использовался для подключения клавиатур в старых ПК
- Музыкальное оборудование — применяется в MIDI-интерфейсах
- Видеотехника — встречается в некоторых видах видеооборудования
- Измерительные приборы — используется для подключения датчиков
Универсальность разъема DIN 5 обусловлена его компактными размерами, надежной конструкцией и возможностью передачи нескольких сигналов через один кабель.
Распиновка разъема DIN 5: назначение контактов
Распиновка разъема DIN 5 может различаться в зависимости от конкретного применения. Рассмотрим наиболее распространенные варианты:
Аудио стерео (180°)
- Контакт 1: Левый канал выход
- Контакт 2: Земля
- Контакт 3: Левый канал вход
- Контакт 4: Правый канал выход
- Контакт 5: Правый канал вход
MIDI (180°)
- Контакт 1: Не используется
- Контакт 2: Экран (земля)
- Контакт 3: Не используется
- Контакт 4: Источник (+5В)
- Контакт 5: Данные
Клавиатура ПК (180°)
- Контакт 1: Тактовый сигнал
- Контакт 2: Данные
- Контакт 3: Не используется
- Контакт 4: Земля
- Контакт 5: +5В питание
При работе с разъемами DIN 5 важно учитывать конкретную распиновку для вашего устройства, так как она может отличаться от стандартной.
Виды разъемов DIN 5: различия в конструкции
Существует несколько разновидностей разъемов DIN 5, отличающихся расположением контактов:
- DIN 5/180° — наиболее распространенный вариант с углом между крайними контактами 180°
- DIN 5/240° — вариант с углом между крайними контактами 240°
- DIN 5/360° (домино) — специальный вариант с симметричным расположением контактов
Каждый из этих вариантов имеет свою область применения. Например, DIN 5/360° часто использовался для подключения наушников в некоторых моделях аудиотехники.
Преимущества использования разъема DIN 5
Разъем DIN 5 обладает рядом преимуществ, которые обусловили его широкое распространение:
- Компактные размеры при достаточном количестве контактов
- Надежная фиксация благодаря защелкивающемуся механизму
- Защита от неправильного подключения за счет ключа
- Экранирование, обеспечивающее защиту от помех
- Возможность передачи нескольких сигналов через один разъем
- Простота монтажа и обслуживания
Эти преимущества сделали разъем DIN 5 популярным выбором для различных приложений, особенно в аудиотехнике и компьютерном оборудовании.
Современные аналоги разъема DIN 5
Несмотря на свои преимущества, разъем DIN 5 постепенно вытесняется более современными интерфейсами. Какие разъемы пришли ему на смену?
- USB — для подключения компьютерной периферии
- Mini-DIN — компактная версия DIN, используемая в PS/2 клавиатурах и мышах
- RCA — для аудио и видео подключений
- HDMI — для передачи цифрового аудио и видео
- XLR — в профессиональной аудиотехнике
Тем не менее, разъем DIN 5 все еще встречается в некоторых специализированных устройствах и остается востребованным в определенных нишах.
Особенности подключения и монтажа разъемов DIN 5
При работе с разъемами DIN 5 следует учитывать некоторые особенности их подключения и монтажа:
- Перед подключением убедитесь в совместимости распиновки разъема с вашим устройством
- Соблюдайте правильную ориентацию разъема при подключении, ориентируясь на ключ
- При пайке контактов используйте припой с низкой температурой плавления
- Обеспечьте надежное экранирование кабеля для защиты от помех
- Не прикладывайте чрезмерных усилий при подключении и отключении разъема
Правильное обращение с разъемами DIN 5 обеспечит их долгую и надежную работу в вашем оборудовании.
Проблемы совместимости разъемов DIN 5 разных производителей
Хотя разъем DIN 5 является стандартизированным, иногда возникают проблемы совместимости между разъемами разных производителей. С какими сложностями можно столкнуться?
- Незначительные различия в размерах корпуса разъема
- Разная жесткость фиксирующего механизма
- Отличия в материале контактов, влияющие на качество соединения
- Нестандартная распиновка у некоторых производителей
Для предотвращения проблем рекомендуется использовать разъемы одного производителя или предварительно проверять совместимость компонентов.
