Звуковой выключатель света: особенности, виды и принцип работы

Что такое звуковой выключатель света. Как работает акустический выключатель освещения. Какие бывают виды звуковых выключателей. Как установить и настроить звуковой датчик освещения. Преимущества и недостатки хлопковых выключателей.

Что такое звуковой выключатель света и как он работает

Звуковой выключатель света (также называемый акустическим или хлопковым) — это устройство, которое включает и выключает освещение в ответ на определенный звуковой сигнал, обычно хлопок в ладоши. Принцип его работы основан на регистрации звуковых колебаний с помощью встроенного микрофона.

Основные компоненты звукового выключателя:

• Микрофон для улавливания звука
• Электронная схема обработки сигнала
• Реле для коммутации нагрузки
• Блок питания

При срабатывании от звука микрофон преобразует акустические колебания в электрический сигнал. Этот сигнал усиливается и анализируется электронной схемой. Если параметры сигнала соответствуют заданным (громкость, длительность и т.д.), срабатывает реле, которое включает или выключает подключенный источник света.

Виды звуковых выключателей света

Существует несколько основных разновидностей звуковых выключателей освещения:

1. По типу управления:

• Хлопковые — срабатывают от хлопка в ладоши
• Голосовые — реагируют на определенные голосовые команды
• Универсальные — могут работать от различных звуков

2. По способу монтажа:

• Встраиваемые — устанавливаются в стандартную подрозетную коробку
• Накладные — крепятся на поверхность стены
• Потолочные — монтируются на потолок

3. По типу нагрузки:

• Для ламп накаливания
• Для светодиодных источников света
• Универсальные — подходят для разных типов ламп

Выбор конкретной модели зависит от условий эксплуатации и предпочтений пользователя.

Преимущества использования звуковых выключателей света

Применение акустических выключателей освещения имеет ряд существенных плюсов:

• Удобство управления — не нужно искать выключатель в темноте
• Бесконтактное включение/выключение — гигиенично, подходит для общественных мест
• Возможность управления из любой точки помещения
• Экономия электроэнергии за счет автоматического отключения
• Оригинальное решение для современного интерьера
• Простота монтажа — не требуется прокладка дополнительных проводов

Благодаря этим преимуществам звуковые выключатели становятся все более популярными как в жилых, так и в общественных помещениях.

Как установить и настроить звуковой выключатель света

Процесс установки звукового выключателя включает следующие основные этапы:

1. Обесточить электрическую цепь
2. Демонтировать старый выключатель (если есть)
3. Подключить провода к клеммам нового устройства согласно схеме
4. Закрепить корпус выключателя в монтажной коробке или на стене
5. Установить декоративную накладку
6. Включить питание и проверить работу

Настройка большинства моделей сводится к регулировке чувствительности микрофона и выбору режима работы с помощью встроенных элементов управления. Некоторые современные устройства настраиваются через мобильное приложение.

При самостоятельном монтаже важно строго соблюдать правила электробезопасности. При отсутствии опыта лучше доверить установку квалифицированному электрику.

Области применения звуковых выключателей освещения

Акустические выключатели света находят широкое применение в различных сферах:

• Жилые помещения — спальни, детские комнаты, коридоры
• Офисы и рабочие кабинеты
• Медицинские учреждения
• Гостиницы и отели
• Торговые центры и магазины
• Складские и производственные помещения
• Подъезды жилых домов

Особенно удобны такие устройства в местах, где затруднен доступ к обычным выключателям или требуется бесконтактное управление освещением.

Возможные проблемы при эксплуатации звуковых выключателей

При использовании акустических выключателей света могут возникать некоторые сложности:

• Ложные срабатывания от посторонних звуков
• Недостаточная чувствительность в больших помещениях
• Сбои в работе при сильных электромагнитных помехах
• Необходимость периодической замены элементов питания (для автономных моделей)
• Возможные конфликты при одновременном использовании нескольких устройств

Большинство этих проблем решается правильным выбором модели, грамотной настройкой и соблюдением рекомендаций производителя по эксплуатации.

Перспективы развития технологии звуковых выключателей

Технология акустических выключателей продолжает активно развиваться. Основные тенденции:

• Интеграция с системами умного дома
• Улучшение алгоритмов распознавания звука
• Расширение функциональности (управление яркостью, цветом и т.д.)
• Миниатюризация и повышение энергоэффективности
• Использование искусственного интеллекта для адаптивной настройки

В будущем ожидается появление еще более совершенных и удобных моделей звуковых выключателей, которые станут неотъемлемой частью современного жилища.

Акустический выключатель освещения в категории «Электрооборудование»

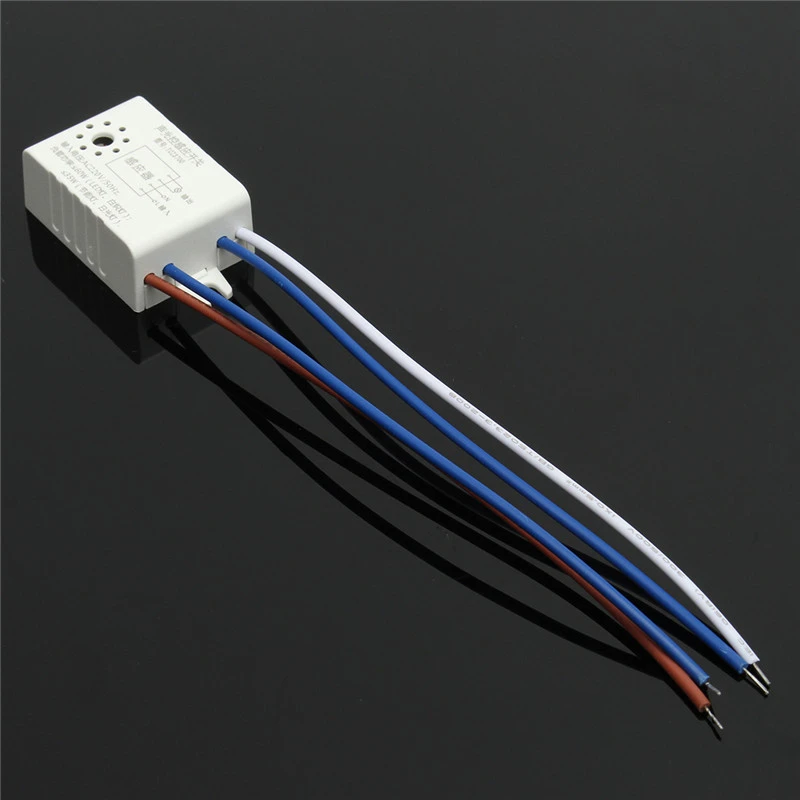

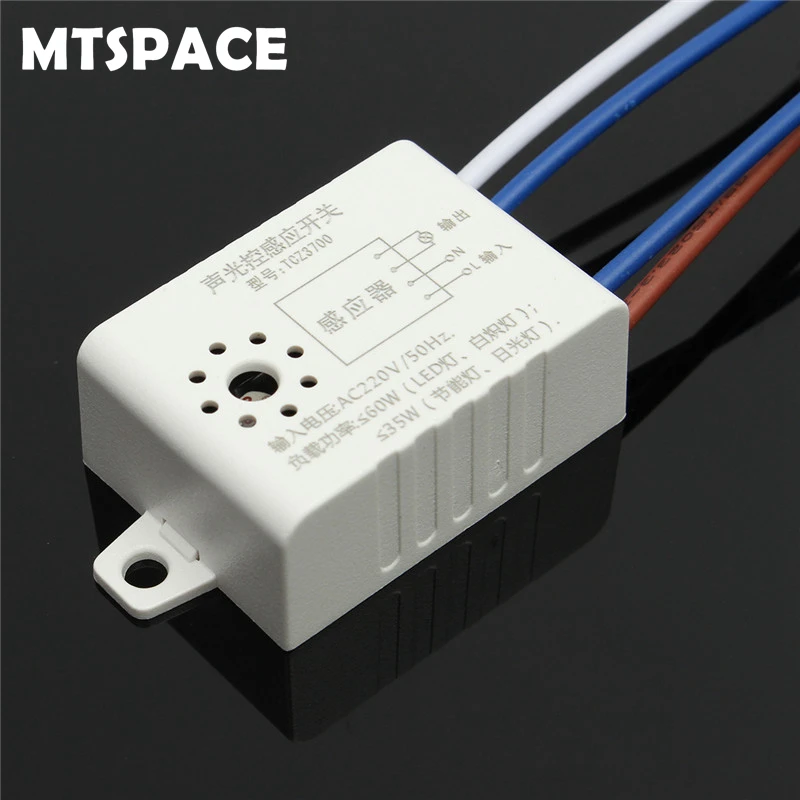

Выключатель оптико-акустический звуковой датчик освещения 220В os

Доставка по Украине

239 грн

184.03 грн

Купить

ShopOnline

Выключатель оптико-акустический звуковой датчик освещения 220В bs

Доставка по Украине

249 грн

191.73 грн

Купить

Bost

Выключатель оптико-акустический звуковой датчик освещения 220В bl

Доставка по Украине

228.89 грн

176.24 грн

Купить

Bellery

Выключатель оптико-акустический звуковой датчик освещения 220В, 104850

На складе в г. Ровно

Доставка по Украине

120 грн

Купить

Интернет магазин » Горячий Стиль «

Выключатель оптико-акустический звуковой датчик освещения 220В

На складе

Доставка по Украине

110 грн

Купить

Techland

Выключатель оптико-акустический звуковой датчик освещения 220В

На складе

Доставка по Украине

110 — 132 грн

от 12 продавцов

110 грн

Купить

PROMRV

Выключатель оптико-акустический звуковой датчик освещения 220В

На складе

Доставка по Украине

110 — 160 грн

от 6 продавцов

320 грн

160 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Выключатель оптико-акустический звуковой датчик освещения 220В 2000-01420

На складе

Доставка по Украине

110 грн

Купить

ПОЛЕЗНЫЕ МЕЛОЧИ

Выключатель оптико-акустический звуковой датчик освещения 220В

Доставка по Украине

по 110 грн

от 3 продавцов

110 грн

Купить

freedelivery

Выключатель оптико-акустический звуковой датчик освещения 220В

Доставка из г. Ровно

110 — 243 грн

от 2 продавцов

110 грн

Купить

Магазин «Freedelivery»

Выключатель оптико-акустический звуковой датчик освещения 220В Без бренда

Доставка по Украине

143 грн

Купить

«Ценовал»

Выключатель оптико-акустический звуковой датчик освещения 220В

Доставка по Украине

123 грн

Купить

Интернет-магазин «Дрібниці»

Новинка Выключатель оптико-акустический звуковой датчик освещения 220В !

Доставка по Украине

153 грн

122 грн

Купить

Economic — 100 тыс.товаров

Выключатель оптико-акустический звуковой датчик освещения 220В on

Доставка по Украине

228.89 грн

176.24 грн

Купить

Выключатель оптико-акустический звуковой датчик освещения 220В bb

Доставка по Украине

228.89 грн

176.24 грн

Купить

Интернет магазин BimBom

Смотрите также

Звуковой выключатель света 220В реле освещенности

На складе в г. Ровно

Доставка по Украине

110 грн

Купить

Double-Shop

Выключатель оптико-акустический звуковой датчик освещения 220В

Недоступен

110 грн

Смотреть

KRONS интернет- магазин

Выключатель оптико-акустический звуковой датчик освещения 220V

Недоступен

202 грн

Смотреть

VseOK:)

Выключатель оптико-акустический звуковой датчик освещения 220В

Недоступен

106 грн

Смотреть

Магазин «Панас»

Выключатель оптико-акустический звуковой датчик освещения 220В

Недоступен

154 грн

Смотреть

ІНТЕРНЕТ-МАГАЗИН «ЗАКУПИСЬ»

Выключатель оптико-акустический звуковой датчик освещения 220В ct

Недоступен

255 грн

196.35 грн

Смотреть

Интернет-магазин Carty

Выключатель оптико-акустический звуковой датчик освещения 220В

Недоступен

95 грн

Смотреть

IN TECH PRO

Выключатель оптико-акустический звуковой датчик освещения 220В

Недоступен

95 грн

Смотреть

Интернет-магазин

Выключатель оптико-акустический звуковой датчик освещения 220В

Недоступен

97 грн

Смотреть

Интернет-магазин «СвитЭл»

Выключатель оптико-акустический звуковой датчик освещения 220В

Недоступен

106 грн

Смотреть

FamilyShopUa24

Выключатель оптико-акустический звуковой датчик освещения 220В

Недоступен

131. 75 грн

Смотреть

Auto103

Выключатель оптико-акустический звуковой датчик освещения 220В

Недоступен

85 грн

Смотреть

Интернет-магазин «L40»

Датчик звука вкл/выкл по хлопку

Недоступен

110 грн

Смотреть

Головолом

Хлопковый выключатель своими руками: схема, видео, фото

• Статья
• Видео

Для повышения своего комфорта и упрощения повседневной рутины люди постоянно придумывают новые приборы. Сегодня мы рассмотрим устройство для дистанционного управления полезной нагрузкой, с помощью хлопков. Самодельный хлопковый выключатель пригодится, к примеру, для включения света в тамбуре или кладовой, где обычно поиск нужного выключателя доставляет много неудобств. Для читателей сайта https://samelectrik.ru мы подробно расскажем, как сделать такое устройство своими руками, какие детали для этого нужно подготовить и по какой схеме осуществлять сборку.

• Схемы сборки
• Видео инструкции

Схемы сборки

Все хлопковые или акустические автоматы объединяет наличие в схеме микрофона, который нужен для регистрации звука. Также в конструкции предусмотрен усилитель, триггер или реле времени, для управления силовым переключателем.

В данной схеме, работающей от сети 220в, сигнал с электретного микрофона поступает на транзистор VT1 для усиления, далее на узел согласования сопротивления и эмиттерный повторитель на транзисторе VT2. А затем на компаратор и триггер, собранные на цифровой микросхеме К561ТМ2.

Компаратор необходим для защиты выключателя от акустических помех, он отсекает слишком короткие или продолжительные звуки. Сигнал, который прошел через фильтр, меняет состояние триггера (на включено или выключено), а тот в свою очередь через силовой транзистор, реле и тиристор управляет нагрузкой. В качестве нее может выступать любая лампа, например — накаливания.

Вот похожая по назначению схема сборки самодельного хлопкового выключателя — на интегральном таймере.

Для удобства изучения схемы мы выделили на ней основные узлы: усилитель микрофона на транзисторе КТ3102, компаратор на микросхеме ne555, триггер ТМ561 и транзистор КТ3102, который управляет силовым реле.

Не менее интересным будет самостоятельная сборка акустического реле на микроконтроллере Ардуино и готовых модулях к нему, что существенно упростит понимание принципов работы начинающими и позволит точно настроить некоторые параметры работы.

Чтобы сделать хлопковый автомат своими руками, необходимо подготовить три платы:

• Arduino Nano;
• звуковой модуль;
• модуль силового реле (обратите внимание, чтобы он был на 5 вольт).

Также необходим компьютер для загрузки прошивки, USB-шнур, блок питания на 5 Вольт (подойдет любая зарядка для телефона). На ПК нужно установить программу Arduino IDE, для прошивки микроконтроллера. Скачать ее можно бесплатно с официального сайта разработчика платы.

Скопировав текст скетча (программы) и вставив его в окно Arduino IDE, можно сразу же прошить контролер. Изменяя некоторые параметры и перезаписывая устройство, можно тонко настроить самодельное звуковое реле под себя для стабильной работы. Как видим из схемы, на к контролеру подключено четыре провода: два на питание. Желтый провод, подключенный к контакту 13, предназначен для управления силовым реле. Зеленым отмечен провод управления от модуля микрофона, подключенный к аналоговому входу А0 контроллера.

Микросхема содержит в себе 8 аналоговых входов и 14 цифровых контактов вход/выход. Для нашего проекта мы взяли А0 и D13, так как вместе с ним загорается светодиод на плате Ардуино, и вы сможете наглядно увидеть, когда на релейный модуль подается сигнал.

Скетч Ардуино для изготовления звукового реле: Скетч

Изменяя значение x в строке if(analogRead(Al)>x), мы устанавливаем порог чувствительности, максимальное значение которого — 1024. Внося изменения в строку delay, изменяется промежуток задержки после исполнения скетча. Тем самым устанавливается время готовности к переключению. В дополнение с этим регулируется защитный порог от помех и ложных срабатываний. Кроме того, чувствительность микрофона можно подкорректировать переменным резистором на плате с помощью маленькой отвертки.

Для проверки и настройки схемы, нами была взята плата Ардуино UNO, основанная на базе микроконтроллера ATmega238. При этом подходят и любые другие модели, так как мы не задействуем много пинов платы, а скетч не требует высокой производительности.

На видео ниже наглядно показывается самодельный хлопковый выключатель, который мы собрали по предоставленной схеме:

Видео инструкции

Несколько простых идей позволяющих самостоятельно изготовить акустический выключатель света, предоставлены на видео:

Теперь вы знаете, как сделать хлопковый выключатель своими руками. Надеемся, предоставленные варианты сборки, простейшие схемы и видео уроки были для вас полезными и интересными!

Также читают:

• Сборка реле времени своими руками
• Как сделать проходной выключатель света
• Системы дистанционного управления освещением

Мой выключатель издает треск

« Назад

10 июня 2022 г.

Никто не хочет решать потенциальные проблемы с электричеством в своем доме, но иногда случаются вещи, которых вы никогда не ожидали. Домовладельцев часто тревожат странные звуки, исходящие от их приборов, жужжание розеток, непрерывное мерцание света и другие признаки возможной проблемы с электричеством (или, если вы суеверны, полтергейста… и проблемы с электричеством).

Одна из распространенных проблем, с которой столкнулись наши электрики в Ньютауне, штат Пенсильвания, — это выключатели, которые издают потрескивающий звук при включении. У вас есть эти звуки, исходящие от выключателя света, или вы слышали их в прошлом? Продолжайте читать, чтобы узнать, что может вызвать потрескивание выключателей света, и когда вам следует вызвать профессионального электрика для обслуживания.

Пролив света на выключатели освещения

Чтобы понять, что может происходить, когда ваш выключатель света издает треск, важно понимать, как работают выключатели света. Проще говоря, выключатели света контролируют поток электричества, который постоянно проходит через ваш дом.

Через вашу электрическую систему постоянно проходит ток. Когда выключатель света находится во включенном положении, электрическая система вашего дома работает как единое целое — как неразрывный круг. Когда вы выключаете выключатель, вы создаете зазор в круге, прерывая связь между клеммами. Это, в свою очередь, перекрывает поток электричества, поэтому ваш свет выключается, когда вы щелкаете выключателем перед сном.

Возможные причины потрескивания

Когда вы слышите треск выключателя света, вы слышите, что электричество не проходит по изолированному пути между клеммами. Когда электричество перескакивает через зазоры в клеммах, можно услышать громкий хлопок или треск. Но почему электричество пытается перепрыгнуть клеммы? Почему он не проходит через изолированные провода вашего дома так, как должен?

Теперь, когда вы понимаете основную концепцию работы выключателя света и что такое треск, пришло время изучить некоторые возможные причины, по которым ваш выключатель издает треск при включении.

Неисправные провода

Неисправные провода — независимо от того, повреждены ли они водой, возрастом, деятельностью животных или чем-то еще — представляют собой большую проблему для вашей электрической системы. Прежде всего, они пожароопасны, и каждый раз, когда вы включаете свет, вы рискуете повредить свой дом от пожара. Неисправные провода также указывают на то, что клеммы отключены или имеют неплотные соединения, а это означает, что ваше электричество в конечном итоге «прыгает» и издает этот потрескивающий звук.

Неисправные провода часто можно заменить. Ослабленные провода можно подтянуть. На самом деле треск выключателей света часто решается довольно простым ремонтом. Если несколько проводов изношены или неисправны, вам может потребоваться более сложная электромонтажная работа.

Даже если у вас есть соответствующие средства индивидуальной защиты и вы разбираетесь в электрических системах, никогда не пытайтесь ремонтировать провода самостоятельно. Это того не стоит, когда есть профессионалы, способные обеспечить безопасный и проверенный временем ремонт.

Неправильная изоляция

Ежедневно через ваш дом проходит много энергии, и без надлежащей изоляции вы скоро будете иметь на руках горячие провода. Провода с надлежащей изоляцией имеют важное значение для безопасности электрической системы, поэтому, если вы заметили оборванную изоляцию или чувствуете, что ваши розетки или выключатели горячие на ощупь, как можно скорее позвоните специалистам, чтобы запланировать ремонт электрооборудования.

Проблемы с более крупной системой

В некоторых случаях электрики могут полностью заменить переключатель, который трещал или щелкал, чтобы устранить проблему с клеммами в ее источнике. Однако, если много разных розеток в вашем доме потрескивают, у вас может быть более серьезная проблема с электрической системой, которую не могут решить несколько латунных винтов. Хорошей новостью является то, что независимо от того, с чем вы имеете дело, есть довольно большая вероятность, что мы это видели — и можем легко решить проблему, чтобы вы могли вернуться к своей обычной повседневной жизни!

Звоните Уэсу Карверу Электрику!

Вы ищете надежного, дружелюбного и опытного электрика? Wes Carver Electric может выполнить любую работу, большую или маленькую, и мы будем рады работать в вашем доме, независимо от того, модернизируете ли вы свои приборы или слышите ли эти потрескивающие выключатели. Свяжитесь с нами сегодня, и мы будем там, прежде чем вы это узнаете. Мы скоро услышим от вас!

Поделиться

Tweet

Что мне делать, если мой выключатель света издает хлопающие звуки?

Если при включении выключатель света издает потрескивающие звуки или если вы слышите громкий хлопок выключателя света, возможно, пришло время заменить выключатель. Читайте дальше, и мы расскажем вам, как это сделать!

Как работает стандартный выключатель света?

Электричество питает свет и другие устройства за счет постоянного потока тока. Выключатель света имеет две клеммы. Когда тумблер находится в положении «включено», провод питания (черный провод) соединяет две клеммы, позволяя электричеству течь к свету. Выключение света — это просто вопрос прерывания потока. Когда тумблер переключается в положение «выключено», он размыкает соединение между терминалами, останавливая поток.

Почему мой выключатель света издает треск при включении?

Поток электричества всегда создает тепло, но тепло содержится в изолированных проводах. Электричество, выходящее из проводки, может привести к быстрому нагреву, что создает серьезную опасность возгорания. Ослабленные или неисправные соединения в любом месте электрической цепи могут привести к возникновению дуги, поскольку ток пытается преодолеть разрывы.

Выключатели света используются очень часто, поэтому неудивительно, что иногда компоненты выключателя со временем изнашиваются или выходят из строя. Если переключатель больше не обеспечивает хороший контакт между двумя клеммами при включении света, питание подается с перерывами. Ток может вызвать дугу, создающую потрескивающий или шипящий звук, который вы слышите. Если вы слышите эти звуки или слышите громкий хлопок выключателя света, пришло время заменить выключатель.

Как заменить заземленный выключатель света

Замена выключателя света не слишком сложна, но если вы не знакомы с этими видами ремонта, лучше доверить это профессионалу. Если вам удобно самостоятельно заменить выключатель, выполните следующие действия:

Перед выполнением любых электромонтажных работ всегда отключайте питание цепи в блоке выключателя. Используйте мультиметр или бесконтактный тестер напряжения на коммутаторе, чтобы убедиться, что питание отключено.

С помощью отвертки снимите пластину переключателя.

Удалите винты, которыми переключатель крепится к стене. Аккуратно вытащите переключатель и осмотрите проводку.

У старых переключателей провода будут обвиваться вокруг клеммных винтов сбоку переключателя. Освободите провода, ослабив винты, если это так.

Более новые переключатели, известные как переключатели с обратным подключением или вставные переключатели, имеют провода, которые крепятся через отверстия в задней части переключателя, а не к клеммным винтам. Чтобы удалить эти провода, вставьте плоское лезвие небольшой отвертки в пазы под отверстиями (где провода входят в корпус), осторожно вытягивая провода. (Если провода не имеют цветовой маркировки, обязательно следите за тем, какой провод куда идет. При необходимости прикрепите временные этикетки.)

«Горячий» провод (обычно черный или красный) присоединяется к латунному винту или входит в отверстие с той же стороны, что и латунный винт.

Нейтральный провод (белый) крепится к серебряному винту или входит в соответствующее отверстие.

Заземляющий провод (зеленый или медный) может быть присоединен к зеленому винту клеммы на переключателе или непосредственно к винту на электрической коробке. Если он прикреплен к переключателю, отвинтите его.

Вам понадобится примерно полдюйма оголенного провода как на горячем, так и на нейтральном проводе. При необходимости используйте инструмент для зачистки проводов, чтобы снять оболочку с концов проводов.

Обратите внимание на метки включения/выключения на новом переключателе, чтобы обеспечить правильную ориентацию.



Подсоедините горячий провод к новому переключателю, скрутив оголенный провод в петлю по часовой стрелке вокруг латунного винта и затянув винт. (Наконечник провода должен быть направлен в сторону от комнаты.) Если вы устанавливаете выключатель с обратным проводом, просто вставьте провод в соответствующее отверстие (на той же стороне, что и латунный винт).

Следуйте предыдущий шаг, чтобы прикрепить нейтральный провод к новому переключателю, прикрепив его к серебряному винту или пропустив через соответствующее отверстие, если у вас есть переключатель с обратным проводом. Если провод заземления не подключен к электрической коробке, подключите его к зеленому винту в переключателе.

После завершения электропроводки поместите выключатель обратно в распределительную коробку и вкрутите винты, чтобы прикрепить коробку к стене.

Восстановите питание цепи, чтобы проверить переключатель. Если он работает правильно, снова прикрепите пластину переключателя.

Получить помощь эксперта

Электромонтажные работы требуют точности во избежание возникновения небезопасных ситуаций или опасности возгорания. Хотя замена выключателя света является довольно простой процедурой, каждый раз, когда вы имеете дело с электричеством, лучше доверить эту работу специалисту. Компания Cathey Electric рада помочь вам установить новые выключатели или розетки, проверить проводку и обновить устаревшие или неисправные электрические компоненты! Позвоните нам сегодня.
