Разъем на магнитолу. Разъемы и подключение автомагнитолы: полное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить автомагнитолу по цветам проводов. Какие бывают разъемы для магнитол. Как установить переходник ISO. Как подключить камеру заднего вида к магнитоле. Какие ошибки можно допустить при подключении.

Содержание

Основные типы разъемов для подключения автомагнитол

При установке новой магнитолы в автомобиль одним из ключевых моментов является правильное подключение всех проводов и разъемов. Существует несколько основных типов разъемов, используемых для подключения автомагнитол:

ISO-разъем — стандартный 16-контактный разъем, состоящий из двух 8-контактных частей
FAKRA — усовершенствованная версия ISO-разъема, используемая в европейских автомобилях с 2000-х годов
Quadlock — 40-контактный разъем, применяемый в современных моделях Ford, Nissan, Mercedes-Benz и других марок
Нестандартные разъемы отдельных производителей

Рассмотрим особенности и схему подключения наиболее распространенного ISO-разъема.

Схема подключения ISO-разъема автомагнитолы

ISO-разъем состоит из двух частей по 8 контактов:

Верхний силовой разъем A:

Желтый провод — постоянный +12В от аккумулятора
Красный провод — +12В при включенном зажигании
Черный провод — масса (-)
Синий с белой полосой — управление антенной/усилителем
Оранжевый — подсветка
Коричневый — отключение звука

Нижний акустический разъем B:

Белый и белый с черным — левый передний динамик (+/-)
Серый и серый с черным — правый передний динамик (+/-)
Зеленый и зеленый с черным — левый задний динамик (+/-)
Фиолетовый и фиолетовый с черным — правый задний динамик (+/-)

Зная эту схему, можно правильно соединить провода магнитолы и автомобиля даже при отсутствии стандартного разъема.

Как подключить автомагнитолу с помощью переходника ISO

Использование переходника ISO — самый простой и безопасный способ подключения новой магнитолы. Для этого необходимо:

Приобрести подходящий переходник с разъемом ISO-002 («мама») с одной стороны и разъемом вашей магнитолы с другой

Подключить переходник к штатному разъему автомобиля ISO-001 («папа»)
Соединить другой конец переходника с разъемом магнитолы
Проверить правильность всех соединений
Подключить питание и проверить работу магнитолы

Этот метод позволяет избежать ошибок при подключении и легко демонтировать магнитолу при необходимости.

Подключение автомагнитолы напрямую по проводам

Если переходник отсутствует, можно подключить магнитолу напрямую по проводам. Для этого необходимо:

Определить назначение каждого провода магнитолы и автомобиля по цветовой маркировке
Отключить аккумулятор автомобиля
Соединить соответствующие провода скруткой или пайкой
Тщательно заизолировать все соединения
Подключить питание и проверить работу устройства

При этом методе важно быть предельно внимательным, чтобы не допустить ошибок в подключении.

Как подключить камеру заднего вида к автомагнитоле

Многие современные магнитолы позволяют подключить камеру заднего вида для удобства парковки. Процесс подключения включает следующие шаги:

Установить камеру в задней части автомобиля
Подключить черный провод камеры (-) к массе автомобиля
Соединить красный провод камеры (+) с цепью питания задних фонарей
Провести видеокабель от камеры к магнитоле
Подключить видеокабель к соответствующему входу магнитолы
При необходимости подключить провод активации камеры к цепи задней передачи

Правильное подключение обеспечит автоматическое включение камеры при движении задним ходом.

Типичные ошибки при подключении автомагнитолы

При самостоятельной установке магнитолы следует избегать следующих распространенных ошибок:

Неправильное подключение проводов питания, что может привести к повреждению устройства
Некачественная изоляция соединений, вызывающая короткие замыкания
Перепутывание полярности при подключении динамиков, ухудшающее качество звука
Подключение постоянного питания к клемме ACC, из-за чего магнитола будет разряжать аккумулятор
Игнорирование провода управления антенной/усилителем

Внимательность и следование инструкциям помогут избежать этих проблем и обеспечить корректную работу аудиосистемы.

Советы по безопасному подключению автомагнитолы

Чтобы обеспечить безопасность и долговечность работы автомагнитолы, соблюдайте следующие рекомендации:

Всегда отключайте аккумулятор перед началом работ с электропроводкой
Используйте качественные инструменты и материалы для соединения проводов
Тщательно изолируйте все соединения во избежание коротких замыканий

Проверяйте правильность подключения перед подачей питания
При сомнениях обращайтесь к специалистам или консультируйтесь с инструкцией
Не экономьте на качественных переходниках и разъемах

Следование этим простым правилам поможет избежать проблем и обеспечит надежную работу вашей аудиосистемы.

Заключение

Правильное подключение автомагнитолы — важный этап установки аудиосистемы в автомобиле. Знание основных типов разъемов, схем подключения и соблюдение мер предосторожности позволят даже неопытному автовладельцу успешно справиться с этой задачей. При возникновении сложностей лучше обратиться к профессионалам, чтобы избежать повреждения дорогостоящего оборудования и электроники автомобиля.

Разъёмы для магнитол в Украине. Цены на Разъёмы для магнитол на Prom.ua

Работает

Bluetooth 5.0 блютуз адаптер HONDA Civic CRV Accord 2008-2013 разъём 20-pin для штатных магнитол

На складе в г. Одесса

Доставка по Украине

540 грн

Купить

NADO.in.ua

Работает

Разъемы для штатной магнитолы Subaru, Renault AWM 160-296

На складе

Доставка по Украине

333.33 грн

300 грн

Купить

Интернет магазин «Авто Кактус»

Работает

Разъемы для штатной магнитолы Citroen, Peugeot AWM 160-041

На складе

Доставка по Украине

333.33 грн

300 грн

Купить

Интернет магазин «Авто Кактус»

Работает

Разъемы для штатной магнитолы Chevrolet, SAAB AWM 160-087

На складе

Доставка по Украине

333.33 грн

300 грн

Купить

Интернет магазин «Авто Кактус»

Работает

Разъемы для штатной магнитолы Ford AWM 160-120

На складе

Доставка по Украине

333. 33 грн

300 грн

Купить

Интернет магазин «Авто Кактус»

Работает

Разъемы для штатной магнитолы Citroen, Honda, Mitsubishi, Peugeot AWM 160-132.

На складе

Доставка по Украине

333.33 грн

300 грн

Купить

Интернет магазин «Авто Кактус»

Работает

Разъём для магнитолы CARAV Alpine (15-001)

Доставка по Украине

по 210 грн

от 5 продавцов

210 грн

Купить

Авто Контент

Работает

Разъём для магнитолы CARAV Clarion (15-002)

Доставка по Украине

по 210 грн

от 5 продавцов

210 грн

Купить

Авто Контент

Работает

Разъём для магнитолы Kenwood CARAV (15-003)

Доставка по Украине

по 160 грн

от 5 продавцов

160 грн

Купить

Авто Контент

Работает

Разъём для магнитолы CARAV Panasonic (15-005)

Доставка по Украине

по 160 грн

от 5 продавцов

160 грн

Купить

Авто Контент

Работает

Разъём для магнитолы CARAV Prology, Mystery, Elenberg (15-008)

Доставка по Украине

по 188 грн

от 5 продавцов

188 грн

Купить

Авто Контент

Работает

Разъём для магнитолы CARAV Pioneer (15-006)

Доставка из г. Киев

по 160 грн

от 5 продавцов

160 грн

Купить

PitSound

Работает

Переходник Авто-ISO 160-214 для штатной магнитолы Nissan (2 разъёма)

Доставка по Украине

300 грн

Купить

12VOLT.biz

Работает

Разъём авто, для магнитолы PIONEER, DEH-1500 (radio), с кабелем

На складе в г. Киев

Доставка по Украине

136.62 грн

Купить

audiojackiev

Работает

Разъём авто, для магнитолы PIONEER DEH-P2200 (radio), с кабелем

На складе в г. Киев

Доставка по Украине

136.62 грн

Купить

audiojackiev

Смотрите также

Работает

Разъём авто, для магнитолы PIONEER DEH-P545R (radio), с кабелем

На складе в г. Киев

Доставка по Украине

136.62 грн

Купить

audiojackiev

Работает

Разъём авто, для магнитолы PIONEER DEH-P7400 (radio), с кабелем, белый

На складе в г. Киев

Доставка по Украине

154.44 грн

Купить

audiojackiev

Работает

Разъём авто для магнитолы PIONEER AVIC-X1 (radio), с кабелем

На складе в г. Киев

Доставка по Украине

427.68 грн

Купить

audiojackiev

Работает

Разъемы для магнитолы AWM 120-01.

На складе

Доставка по Украине

233.33 грн

210 грн

Купить

Интернет магазин «Авто Кактус»

Работает

Разъём для магнитолы CARAV Pioneer (15-007)

Доставка по Украине

по 188 грн

от 5 продавцов

188 грн

Купить

Интернет-магазин «Автоконтинент»

Работает

Разъём для магнитолы CARAV Pioneer (15-106)

Доставка по Украине

по 188 грн

от 5 продавцов

188 грн

Купить

Интернет-магазин «Автоконтинент»

Работает

Разъём для магнитолы CARAV Pioneer (15-107)

Доставка по Украине

по 210 грн

от 5 продавцов

210 грн

Купить

Интернет-магазин «Автоконтинент»

Работает

кабель AUX для магнитол Nissan с 8 пиновым разъёмом и кнопкой AUX

Доставка из г. Одесса

350 грн

Купить

Інтернет-магазин AUXINCAR

Работает

Разъемы для магнитолы Alpine ACV 450503

На складе

Доставка по Украине

266.67 грн

240 грн

Купить

Интернет магазин «Авто Кактус»

Работает

Разъём для магнитолы CARAV Sony, JVC (15-009)

Доставка по Украине

по 160 грн

от 5 продавцов

160 грн

Купить

Авто Контент

Работает

Разъемы для магнитолы Alpine ACV 450503/1.

На складе

Доставка по Украине

208.89 грн

188 грн

Купить

Интернет магазин «Авто Кактус»

Работает

Разъемы для магнитолы JVC ACV 459006

На складе

Доставка по Украине

266.67 грн

240 грн

Купить

Интернет магазин «Авто Кактус»

Работает

Разъём для магнитолы CARAV Prology, Mystery, Elenberg (15-011)

Доставка по Украине

по 210 грн

от 5 продавцов

210 грн

Купить

Авто Контент

Работает

Водонепроницаемая распределительная коробка IP68 Компактные разъемы для проводов Наружный кабельный разъем Эле

На складе

Доставка по Украине

300 грн

240 грн

Купить

Techno. mix.te

Разъем магнитолы оранжевый провод

Подключения и установка автомагнитолы

Даже при покупке нового автомобиля уже с завода устанавливают бюджетный вариант аудиосистемы, но есть и авто на которые не устанавливают. А если вы приобрели подержанное авто 10 лет, то там наверняка стоит старая магнитола, которая не удовлетворяет ваши требованием. В новой современной автомагнитолы ведь можно не только слушать музыку из таких носителей, как:

оптические диски CD/DVD;
SD накопители;
USB флеш накопители;
поддержка синхронизации и подключения телефона в качестве плеера;
aux вход.

Также в более дорогих моделях присутствует LCD дисплей, поддержка просмотра видео, просмотр TV каналов, система навигации и еще много интересных функций. Конечно, такие аудиосистемы стоят дороговато и потребуется помощь специалистов, чтобы произвести подключение. Но многим автолюбителям не по карману купить такие модели магнитол и выбирают более бюджетный вариант. Если имеется представление об электрооборудовании автомобиля, подключении проводов и немножко аккуратности в работе, то в силах произвести подключение своими руками.

Что такое ISO

ISO-соединение, предназначенное для автомагнитолы, представляет собой штекер, отвечающий евро стандартам. С его помощью аудиосистема подключается к автоэлектрике.

Большинство производителей выпускают штекеры, оснащенные 2 разъемами, каждый из которых имеет 8 контактов. Для удобства подключения разъемы маркируют цветом. Разъем для магнитолы серого (или коричневого) цвета предназначен для подсоединения к источнику напряжения. Его обозначают заглавной буквой “А”. Второй разъем (обозначаемый буквой “В”) окрашивают в черный цвет. К нему подключают провода от акустической системы или колонок.

Некоторые модели могут представлять собой одно изделие, состоящее из 16 линейных выходов на автомагнитоле. Такой ISO-разъем магнитолы отличается тем, что 2 разъема объединены в одну конструкцию.

Стандарты 1din и 2din

При выборе акустики в автомобиль нужно обратить внимание на такую характеристику, как DIN магнитолы. Название данного параметра представлено аббревиатурой и образовано от названия немецкого института, в котором характеристика и была разработана (Deutsches Institut für Normung)

Существует 2 варианта:

1DIN — такие магнитолы имеют параметры 178х50 мм;
2DIN — размеры магнитол достигают 178х100 мм.

Некоторые производители выпускают устройства с промежуточным показателем 1,5DIN, однако такие модели используются в крайне ограниченном порядке. Их габариты — 178х75 мм.

Вне зависимости от ширины и высоты прибора его монтажная глубина во всех случаях одинакова и достигает 160 мм. Вышеописанные стандартные евроразмеры были приняты с одной целью — обеспечить взаимозаменяемость моделей автомагнитол.

Отличительная черта устройства 2DIN — увеличенная высота. Благодаря этому появляется возможность оснастить магнитолу более широким функционалом:

усиленное охлаждение прибора;
наличие встроенного жесткого диска;
предусмотренный сенсорный дисплей;
наличие дополнительных опций.

При покупке следует также обратить внимание на особенности конфигурации прибора. Они бывают штатными и нештатными

В этом случае прибор точно подходит по параметрам гнезда. Для его установки не потребуется дополнительных усилий.

Нештатные магнитолы — изделия других производителей, которые не предназначены для установки в данную марку машины. Для монтажа приборов такого типа потребуется переходная рамка.

В качестве примера отличительных характеристик штатных моделей можно назвать магнитолы японских компаний. Размеры автомагнитол Honda достигают 190х100 мм, Toyota — 200х100 мм. Для установки в эти автомобили акустики других производителей используют переходные рамки и гнезда принятых европейских габаритов (2 и 1 дин).

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

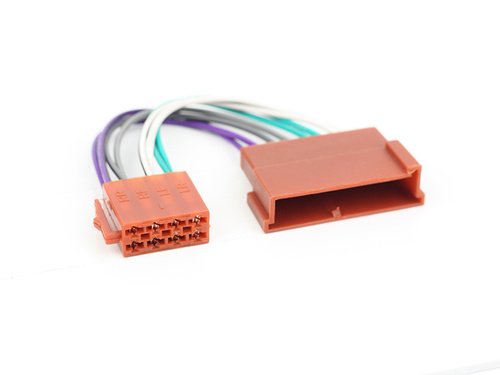

Переходники разных разъемов

Элементы предназначены для подключения автомагнитолы к электросети машины с помощью различных штекеров. Часто переходники с одной стороны оснащены ИСО-разъемами, а с другой — нестандартным фирменным коннектором, подходящим для какой-либо модели автомобиля.

При помощи подобных элементов можно монтировать акустические системы с евроразъемами вместо устройств с оригинальными штекерами, при этом отсутствует необходимость в перепаивании проводников и любого другого вмешательства в электросеть машины. В продаже можно найти изделия с 2 нестандартными штекерами.

Иногда машина не оснащена разъемами, тогда необходимо подключить подходящий к магнитоле штекер к проводам в автомобиле. Это делают как скручиванием, так и пайкой. Также с этой целью используют клеммную колодку, дополнительная изоляция в таком случае не нужна. При скручивании и пайке придется воспользоваться кембриками или термоусадочными трубками, чтобы обеспечить безопасное пользование устройством.

Переходники используются для подключения:

Достоинство использования элементов состоит в отсутствии вмешательства в штатную проводку: пользователю не придется паять или разрезать провода.

На устройствах с опцией управления с руля машины предусмотрен адаптер кнопок — еще один вид переходника. Он представляет собой специальное устройство, с помощью которого можно заменить штатную аудиосистему другим оборудованием.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.

У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.

Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.

Подскажите,почему у меня при включеии габаритов выключается автомагитола?

Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).

Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!

Сколько ампер предохранитель в магнитоле FUSIOL

Обычно стоят либо 10 либо 15.ампер

Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов

Ну а почему на схемах и в текстах не упомянуто о проводе (steering wheel cont… ) , который предназначен для подключения к возможным рулевым кнопкам управления магнитолой.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
красный — по нему подается основное питание;
черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

белый провод присоединяется к левой передней колонке;
серый провод подключается к правой фронтальной колонке;
зеленый провод подключается к левой задней колонке;
фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

фиолетовые провода подключаются к контактам 1 и 2;
серые — к контактам 3 и 4;
белые — к контактам 5 и 6;
зеленые — к контактам 7 и 8.

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)

Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Распиновка разъемов по проводам

Стандартная распиновка разъемов при подключении по проводам. Для подключения магнитолы в случае потери или поломки штекера просто запомните или за маркируйте каждый провод по отдельность. Правильную распиновку магнитолы установленной в вашем автомобиле вы сможете найти в интернете и скачать в виде картинки.

Распиновка автомагнитолы

Штатные разъемы, используемые в таких машинах как Форд, Ниссан, Тойота и многие другие иностранные марки автомобилей применяют 16–пиновый ISO разъем европейского стандарта, который вы сможете посмотреть на фото ниже. Такие разъемы зачастую делаются сдвоенными два по восемь, что значительно облегчает отсоединение и подсоединение головного устройства.

Производители европейских стран приняли такой разъем как базовый и с 2000 года принял название FAKRA. Через такой разъем передается большое количество сигналов, такие как информация о зажигании, освещении, скорости. С внедрение все большего количества функций в автомагнитолу, разъем Iso для магнитолы со временем меняется и увеличивается распиновка. К примеру, Ford, Nissan, Mercedes-Benz, Peugeot, Volkswagen и другие европейские машины начали применять 40–контактный разъем под названием Quadlock.

Quadlock

Данный разъем состоит из 16 плоских ножек с дополнительными разъемами для иного оборудования. Вспомогательные разъемы делаются так, что перепутать их при подсоединении не возможно. Так же к нему относится 12 пиновый штекер для выхода аудио сигналов и 12 контактный для входа сигнала из различных источников.

Как подключить камеру заднего вида

Многие современные модели магнитол оснащены дисплеями. Это отличная возможность увеличить удобство и безопасность управления транспортным средством. Если устройство поддерживает такую функцию, есть возможность подключить камеру заднего вида к автомагнитоле. Сделать это достаточно просто.

Камера устанавливается в бампере, спойлере, на багажнике.
Отрицательный контакт камеры (провод черного цвета) коммутируется на массу, корпус машины. Для этого можно использовать, например, болтик, завинченный в просверленное для этого отверстие.
Плюсовой вывод камеры коммутируется на контакт входа видео автомагнитолы.

Для подключения камеры придется провести достаточно длинную трассу провода через весь салон автомобиля. Однако вначале стоит ознакомиться с его инструкцией по эксплуатации. Возможно, производитель предусмотрел будущую установку камеры, и штатная бортовая проводка уже имеет соответствующие трассы.

К моделям магнитол, предлагающим круговой обзор, легко подключить 2 камеры или больше. В этом случае у устройства будет несколько видеовходов. Как минимум один из них будет рассчитан на подключение камеры заднего вида. При этом для него предусматривается вход управления для автоматической активации при движении машины задним ходом.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу. 6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу. 7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание. Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Подключение магнитолы.

Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
Отсутствует вывод проводов питания или же это было сделано неправильно.

Расшифровка цветового обозначения проводов

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1. 2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Разъемы для магнитолы в Перми: 228-товаров: бесплатная доставка, скидка-69% [перейти]

Партнерская программаПомощь

Пермь

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Электротехника

Продукты и напитки

Дом и сад

Мебель и интерьер

Сельское хозяйство

Промышленность

Все категории

ВходИзбранное

Разъемы для магнитолы

475

570

ISO разъём для магнитолы JVC, SONY (-2012) 16 pin to ISO, AurA AWU-JV01 Тип: Кабель, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/1772279/pic8021d2d01dc4d9c68126fea0697da23c/300×300″>

Разъём для магнитолы Intro CON-PIO-02 Pioneer DEH-P2200UB Тип: разъем, Производитель: Intro

ПОДРОБНЕЕЕще цены и похожие товары

Разъем Для Автомагнитол Евро Iso Сдвоенное Гнездо REXANT арт. 160502 Тип: разъем, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Разъем ISO для магнитолы штекер (папа) двойной Тип: разъем

ПОДРОБНЕЕЕще цены и похожие товары

Разъем гнездо антенны для автомагнитолы на шнур Rexant 16-0412 Тип: разъем, Производитель: REXANT,

ПОДРОБНЕЕЕще цены и похожие товары

Разъем гнездо антенны для автомагнитолы на шнур Rexant 16-0412 Тип: разъем, Производитель: REXANT,

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/69/10/6910e778eec11de12ead7411a8d214b1.jpg»>

Разъем Штатный Iso-4, Для Автомагнитол Pioneer New INCAR арт. PIO-02W Производитель: INCAR

ПОДРОБНЕЕЕще цены и похожие товары

Россия Разъём автомагнитолы SONY NEW Тип: разъем, Производитель: Sony

ПОДРОБНЕЕЕще цены и похожие товары

net/get-mpic/5222168/img_id6934914265831956214.jpeg/300×300″> jpeg/300×300″> mds.yandex.net/get-mpic/4303532/img_id675908224622252524.jpeg/300×300″>

Разъем аудио «точка-тире» «штекер», пластик на кабель, под винт, (комплект из 2 шт) тип: разъем, назначение: акустический, разъемы: DIN

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/6647093/img_id8776036093992613091.jpeg/300×300″>

2 страница из 7

Не подходит разъём. Есть переходник?

Страницы: 1 2

#1 09.01.2012 22:56:16

IXION: Автолюбитель; Откуда: Россия; Регистрация: 15.10.2010; Сообщений: 992; Поблагодарили 274 раза в 216 сообщениях

Хочу вместо старенькой JVC KD-G437 поставить Pioneer DEH-2320UB, но не подходит разъём от старой магнитолы. Подскажите пожалуста бывает ли переходник такой, если да то где его купить можно в Вологде?

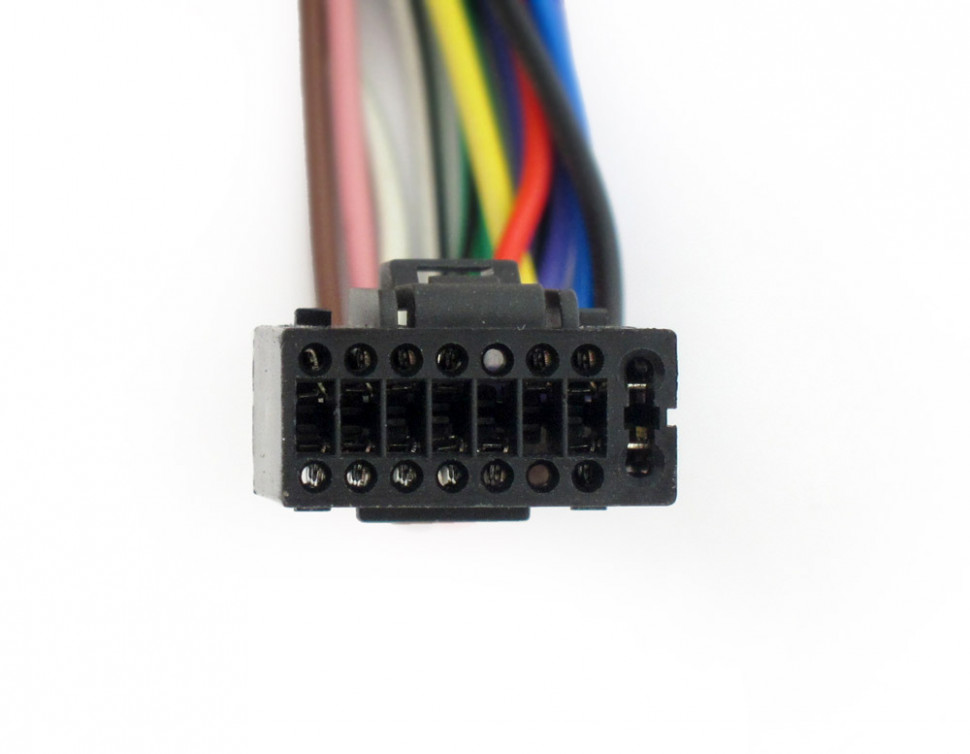

гнездо JVC:

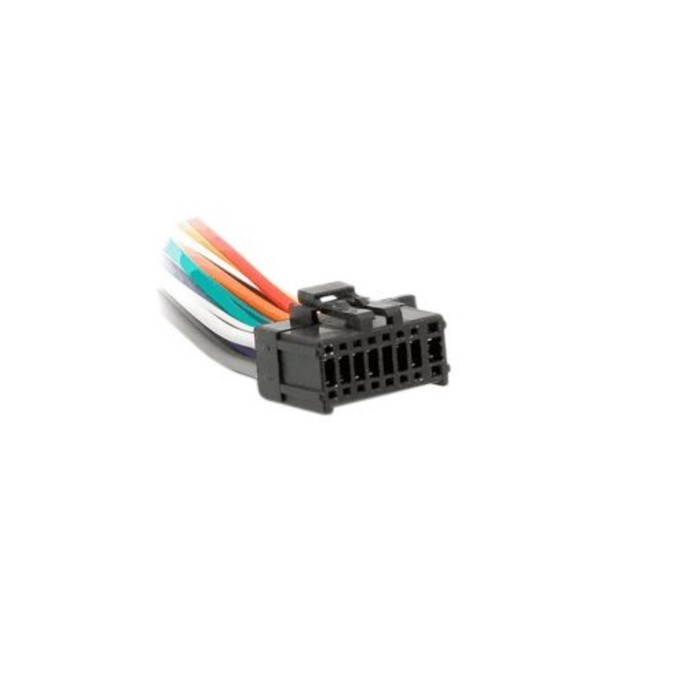

гнездо Pioneer:

#2 09.

01.2012 23:35:28

Serg_35: Автолюбитель; Откуда: Вологда; Авто: Бешеная электричка 7 пасс.; Регистрация: 19.02.2011; Сообщений: 913; Поблагодарили 49 раз в 48 сообщениях

IXION:
где его купить можно в Вологде?

По теме — нигде, скорее всего. Пару раз сталкивался с подобным. Так в Вологде все «именитые» студии автозвукофф о как!! типа амакса того же и еще какой-то на мира 80 не парясь обрезают штатные провода прикручивают ISO или тот разьем который с магнитолой идет и вуаля запела. Если хочется переходник аля с дживиса на пионерко, то такового в природе вряд ли существует. С магнитолой вроде бы должен идти разьем? Убирать тогда дживисовский и фтыкать на его место пионерский. Или что там на штатной проводке болтается?

PS. Я покупал все эти мелочи в Москве. До сих пор не могу понять вологодских установщиков. По моему проще купить по 5 штук разных ISO разьемов на самые популярные марки авто, не тратить время на возню с проводами и не оставлять порнуху с синей изолентой на них.

#3 09.01.2012 23:37:34

Саня Борода: Мастер; Откуда: Череповец; Авто: два ФФ2; Регистрация: 27.01.2010; Сообщений: 27395; Поблагодарили 1497 раз в 1332 сообщениях

Если старая магнитола подключена была через OEM – ISO разъём , то можно просто купить переходник ( он идёт от ISO разъёма к магнитоле) к твоей магнитоле и всё . Если подключен был «родной разъём » на скрутки (спайку) с проводкой , то можно переподключить ( опять на скрутки -спайки) разъём на тот который у тебя идёт с магнитолой (она новая ведь у тебя?) .

Или сделать сейчас по уму, купив ISO разъём (подсоеденить его к твоей проводке) и переходник к твоей магнитоле . Это упростит в будующем замену и подсоединение магнитол .

Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#4 09.01.2012 23:39:41

Саня Борода: Мастер; Откуда: Череповец; Авто: два ФФ2; Регистрация: 27.01.2010; Сообщений: 27395; Поблагодарили 1497 раз в 1332 сообщениях

Serg_35:
типа амакса того же и еще какой-то на мира 80 не парясь обрезают штатные провода прикручивают ISO или тот разьем который с магнитолой идет и вуаля запела

Зачем обрезать, если с завода автопроизводители ставят ISO , даже на ВАЗах вроде .

Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#5 09.01.2012 23:44:20

Serg_35: Автолюбитель; Откуда: Вологда; Авто: Бешеная электричка 7 пасс.; Регистрация: 19.02.2011; Сообщений: 913; Поблагодарили 49 раз в 48 сообщениях

Саня Борода:
Зачем обрезать, если с завода автопроизводители ставят ISO , даже на ВАЗах вроде .

У Тойоты и Лексуса, например, свой разьем. По крайней мере был. А зачем обрезать я тож не знаю. Но именно так и сделают, мне сказали, когда еще на Карину VARTу покупал. Тогда я еще в Москву так часто не мотался, этот нюанс решил выпаиванием разьема из старой «якобы родной» Тойотовской магнитолы еще с кассетником и припаиванием его к свободному пучку проводов ISO разьема. Ну а в Камри с новым дживисом был сразу же куплен переходник Toyota — ISO.

#6 09.01.2012 23:55:03

IXION: Автолюбитель; Откуда: Россия; Регистрация: 15.10.2010; Сообщений: 992; Поблагодарили 274 раза в 216 сообщениях

Саня Борода, вот так у меня:

Саня Борода:
Если подключен был «родной разъём » на скрутки (спайку) с проводкой

С пионером есть ещё вот такой переходник, я так понимаю это и есть ISO?

#7 09.01.2012 23:56:42

Саня Борода: Мастер; Откуда: Череповец; Авто: два ФФ2; Регистрация: 27.01.2010; Сообщений: 27395; Поблагодарили 1497 раз в 1332 сообщениях

Serg_35:
У Тойоты и Лексуса, например, свой разьем. По крайней мере был.

Был . На машины моложе 10 лет вроде на все ISO , в том числе и Тойоты и Лексусы . http://www.avtoprofi.ru/index.php/cPath/55_134

Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#8 09.01.2012 23:57:54

Саня Борода: Мастер; Откуда: Череповец; Авто: два ФФ2; Регистрация: 27.01.2010; Сообщений: 27395; Поблагодарили 1497 раз в 1332 сообщениях

IXION:
С пионером есть ещё вот такой переходник, я так понимаю это и есть ISO?

Да .
Только всё равно нужно ответную часть этого разъёма (его думаю нет у тебя , поэтому покупать придётся) подключать к твоей проводке (питание , динамики и т. д.).

Отредактировал Саня Борода (10.01.2012 00:05:57)

Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

1 человек сказал cпасибо:
IXION

#9 10.01.2012 00:00:54

Serg_35: Автолюбитель; Откуда: Вологда; Авто: Бешеная электричка 7 пасс.; Регистрация: 19.02.2011; Сообщений: 913; Поблагодарили 49 раз в 48 сообщениях

Саня Борода:
Serg_35:
У Тойоты и Лексуса, например, свой разьем. По крайней мере был.
Был . На машины моложе 10 лет вроде на все ISO , в том числе и Тойоты и Лексусы . http://www.avtoprofi.ru/index.php/cPath/55_134

Вполне допускаю.

#10 10.01.2012 00:08:29

IXION: Автолюбитель; Откуда: Россия; Регистрация: 15.10.2010; Сообщений: 992; Поблагодарили 274 раза в 216 сообщениях

Саня Борода:
Мне так удобен этот разъём . я купил магнитолу Пионер в 2112 за место LG, каталась с ней жена , потом переставил её жене в ФФ2 за место Соньки , а себе в 2112 сейчас поставил магнитолу с 2103 . При этом мне нужно было только перетыкать разъёмы и не париться на счёт перепайки проводки .

Да удобно, надо также сделать чтоб потом не париться.

#11 10.01.2012 00:11:40

Саня Борода: Мастер; Откуда: Череповец; Авто: два ФФ2; Регистрация: 27. 01.2010; Сообщений: 27395; Поблагодарили 1497 раз в 1332 сообщениях

Мне так удобен этот разъём . я купил магнитолу Пионер в 2112 за место LG, каталась с ней жена , потом переставил её жене в ФФ2 за место Соньки , а себе в 2112 сейчас поставил магнитолу с 2103 . При этом мне нужно было только перетыкать разъёмы и не париться на счёт перепайки проводки .

Serg_35:
Хмм… тогда ему нужен разьем — мама ISO и мама же PIONEER. Бывают ли такие?

Мама Пионер у него уже к магнитоле подключен , ему только ответную часть купить и подсоеденить к его проводке (отрезав его старый разъём от Дживиса, я так понял он прикручен к проводке напрямую без дополнительного разъёма ISO)

Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#12 10.01.2012 00:13:28

IXION: Автолюбитель; Откуда: Россия; Регистрация: 15. 10.2010; Сообщений: 992; Поблагодарили 274 раза в 216 сообщениях

Саня Борода:
я так понял он прикручен к проводке напрямую без дополнительного разъёма ISO

да

#13 10.01.2012 00:16:19

Serg_35: Автолюбитель; Откуда: Вологда; Авто: Бешеная электричка 7 пасс.; Регистрация: 19.02.2011; Сообщений: 913; Поблагодарили 49 раз в 48 сообщениях

В общем тогда нужно просто купить в любом автомагазине ISO разьем, обрезать с проводки авто дживисовский разьем, если он на проводке прикручены безо всякого другого (ISO) разьема и на его место припаять ISO — разьем. После уже фтыкать новый майфун через имеющийся с ним переходник. Самое сложное — правильно прикрутить ISO разьем к штатной проводке. Если нету опыта и знаний — лучше не лезть самому.

1 человек сказал cпасибо:
IXION

(1):
Саня Борода

#14 10.01.2012 00:17:54

Serg_35: Автолюбитель; Откуда: Вологда; Авто: Бешеная электричка 7 пасс.; Регистрация: 19.02.2011; Сообщений: 913; Поблагодарили 49 раз в 48 сообщениях

Саня Борода:
Мне так удобен этот разъём . я купил магнитолу Пионер в 2112 за место LG, каталась с ней жена , потом переставил её жене в ФФ2 за место Соньки , а себе в 2112 сейчас поставил магнитолу с 2103 . При этом мне нужно было только перетыкать разъёмы и не париться на счёт перепайки проводки .
Serg_35:
Хмм… тогда ему нужен разьем — мама ISO и мама же PIONEER. Бывают ли такие?
Мама Пионер у него уже к магнитоле подключен , ему только ответную часть купить и подсоеденить к его проводке (отрезав его старый разъём от Дживиса, я так понял он прикручен к проводке напрямую без дополнительного разъёма ISO)

Я там бред понаписал сначала, читал невнимательно. Магнитолы автора просто перепутал. Поэтому и удалил сообщение.

#15 10.01.2012 00:23:56

Саня Борода: Мастер; Откуда: Череповец; Авто: два ФФ2; Регистрация: 27.01.2010; Сообщений: 27395; Поблагодарили 1497 раз в 1332 сообщениях

IXION:
Саня Борода:
я так понял он прикручен к проводке напрямую без дополнительного разъёма ISO
да

Ну тогда флаг тебе в руки . Покупай разъём ISO он состоит из двух частей (одна уже у тебя есть и поключена к твоей магнитоле) и стоит не дорого . И прикручивай (припаивай) заместо старого разъёма дживиса (его оставишь с магнитолой старой , если продавать будешь её у людей будет больше уверености , что ты её не «дёрнул»). Перепутать что-то там сложно , так как цвета возможно будут совпадать , а если и нет то понять какие провода на колонки (идут парой одного цвета , один с полоской чёрной-серой) довольно легко , провода + жёлтый и красный (соеденены вместе если не выключается магнитола при выключеном зажигании) и — чёрный как всегда . Ещё голубой на активную антену .

Добавлено 10.01.2012 00:25:05:
Serg_35 , опередил :)))

Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

(1):
Serg_35

#16 10.01.2012 00:29:42

Serg_35: Автолюбитель; Откуда: Вологда; Авто: Бешеная электричка 7 пасс.; Регистрация: 19.02.2011; Сообщений: 913; Поблагодарили 49 раз в 48 сообщениях

Саня Борода:
один с полоской чёрной-серой) довольно легко , провода + жёлтый и красный (соеденены вместе если не выключается магнитола при выключеном зажигании) и — чёрный как всегда . Ещё голубой на активную антену .

Как все просто и чОтко у русских ТАЗиков!!! Япам чот вечно одинаковых проводов не хватает чтоль…

Саня Борода:
Serg_35 , опередил :)))

Ну главное чтоб ТС разобрался еще.

#17 10.01.2012 00:35:36

IXION: Автолюбитель; Откуда: Россия; Регистрация: 15.10.2010; Сообщений: 992; Поблагодарили 274 раза в 216 сообщениях

Саня Борода, Serg_35, Теперь всё понятно, завтра попробую . Спасибо

#18 10.01.2012 00:37:52

Саня Борода: Мастер; Откуда: Череповец; Авто: два ФФ2; Регистрация: 27. 01.2010; Сообщений: 27395; Поблагодарили 1497 раз в 1332 сообщениях

Serg_35:
Как все просто и чОтко у русских ТАЗиков!!! Япам чот вечно одинаковых проводов не хватает чтоль…

Я кстати не обратил на проводку на ФФ2 когда перекидывал магнитолу . Но места там мало оказалось , разъём мешался и в него упиралась магнитола , не влезала до конца . Пришлось снимать бардачёк и через него аккуратно провода и разъём убирать в сторону . Заодно протянул питание на видеорегистратор скрытно .

Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#19 10.01.2012 00:39:52

Домовой: Автолюбитель; Откуда: Вологда; Регистрация: 23.03.2009; Сообщений: 8926; Поблагодарили 456 раз в 416 сообщениях

Разъёмы для магнитол есть в «Электротоварах» на Зосимовской.

«Можешь пожать мне руку — я не гордый».

1 человек сказал cпасибо:
IXION

#20 10.01.2012 12:59:42

Serg_35: Автолюбитель; Откуда: Вологда; Авто: Бешеная электричка 7 пасс.; Регистрация: 19.02.2011; Сообщений: 913; Поблагодарили 49 раз в 48 сообщениях

Домовой:
Разъёмы для магнитол есть в «Электротоварах» на Зосимовской.

Да они много где есть голые ISO то. Даже в «Эльдорадо».

• Форум

• Правила

• ВКонтакте

• Twitter

Мобильная версия сайта

org/WPAdBlock»>

Сейчас на форуме:

Пользователи: 11 Гости: 16

Толмач,

chivilev74,

korabl,

klif,

infy_bard,

revers,

kavl,

VeterMir,

alex80,

Prozet,

SERG99D

Полезные ссылки:

Каталог автомобилей AUTO.ru

DRIVE2.ru

Скачать ПДД РФ

Скачать КоАП РФ

Переходники ISO для авто магнитол

Подбор по авто

(196 товары)

Категории

Главная —
Автозвук— Переходники ISO для автомагнитол

Переходники для автомагнитол – недорогой способ легкого подключения. Никакого риска и сгоревшей техники. Никакого нудного подбора проводов. И самое главное – никакой потери времени. 3 часа утомительной возни превращаются в 10 минут.

Сравнить 0

6 шт., под заказ

209 ք
Доступен

В корзину

1 шт., в наличии

349 ք
Доступен

В корзину

1 шт., в наличии

599 ք
Доступен

В корзину

15 шт., в наличии

299 ք
Доступен

В корзину

6 шт., в наличии

259 ք
Доступен

В корзину

26 шт., под заказ

689 ք
Доступен

В корзину

2 шт., в наличии

509 ք
Доступен

В корзину

3 шт., в наличии

309 ք
Доступен

В корзину

2 шт., в наличии

229 ք
Доступен

В корзину

1 шт. , в наличии

369 ք
Доступен

В корзину

3 шт., в наличии

399 ք
Доступен

В корзину

8 шт., в наличии

269 ք
Доступен

В корзину

1 шт., в наличии

789 ք
Доступен

В корзину

1 шт., в наличии

349 ք
Доступен

В корзину

2 шт., в наличии

369 ք
Доступен

В корзину

2 шт., в наличии

239 ք
Доступен

В корзину

1 шт., в наличии

369 ք
Доступен

В корзину

3 шт., в наличии

269 ք
Доступен

В корзину

20 шт., под заказ

609 ք
Доступен

В корзину

5 шт. , в наличии

269 ք
Доступен

В корзину

13 шт., в наличии

379 ք
Доступен

В корзину

5 шт., в наличии

269 ք
Доступен

В корзину

2 шт., в наличии

369 ք
Доступен

В корзину

26 шт., под заказ

509 ք
Доступен

В корзину

3 шт., в наличии

449 ք
Доступен

В корзину

20 шт., под заказ

189 ք
Доступен

В корзину

1 шт., в наличии

349 ք
Доступен

В корзину

1 шт., в наличии

329 ք
Доступен

В корзину

26 шт., под заказ

369 ք
Доступен

В корзину

1 шт. , в наличии

519 ք
Доступен

В корзину

Преимущества переходников ISO

Сколько времени нужно потратить на подключение магнитолы? От 5 минут до 5 часов. От чего это зависит? Именно от способа подключения. Можно заниматься соединением проводов напрямую. Это долго, нудно и рискованно – при неправильной стыковке придется спасать магнитолу. А можно отказаться от сложных путей.

Есть автомобили, где все готово к установке магнитолы. Все провода от бортовой сети прокинуты как надо и подключены к нужному разъему. Он совпадает с разъемами магнитолы. Остается соединить два гнезда – и можно слушать музыку.

Есть машины, где большая часть проводов не прокинута или подключена неверно. Здесь тоже все ясно – нужно ехать к специалисту. И есть средний вариант, когда все выведено и подключено к разъему питания. А вот он не соответствует разъему магнитолы.

Многие выбирают сложный путь. Разъем питания от авто откусывается, остаются «голые» провода. Точно так же поступают и с разъемом от магнитолы. Пучки проводов соединяют напрямую, сличая их по цвету. Получается то, что в народе называют «скруткой».

Если вам хочется экспериментов и трудностей – можно рискнуть новенькой магнитолой. Ведь всегда есть элемент неожиданности и несовпадения цветовой маркировки. А если нет – лучше купить переходники ISO для автомагнитол. Это цивилизованная альтернатива скруткам. Она очень удобна для тех, кто не близко знаком с электротехникой, и для тех, кто ценит свое время.

У нас есть переходники для всех российских и иностранных марок авто. Все они соответствуют стандартам ISO и обеспечивают легкое подключение любых головных устройств.

Лада гранта разъем для магнитолы

Содержание

Как-то раз после недельной стоянки машина не завелась — полностью разрядился аккумулятор…

Аккумулятор был извлечен для последующей зарядки и на следующий день начались поиски прожорливого виновника, ток потребления поставленной на охрану машины в течение 3-х минут составил неприличные 150 мА.

После того как подозрения с сигналки были сняты, настала очередь проверить магнитолу (Alpine CDE-170RM):
1. Включаем магнитолу — ток потребления вырос до 530 мА;
2. Выключаем магнитолу — ток потребления упал до тех же 150 мА;
3. Снимаем панельку магнитолы — ток потребления упал до замечательных 40 мА.

Получается что визуально отключенная магнитола полностью не отключается и кушает целых 110 мА, многовато для памяти настроек однако.

Можно конечно не заморачиваться и каждый раз снимать панельку, но интересно докопаться до сути проблемы.

Проверяем подключение силовой части магнитолы к секции A разъема ISO — все в порядке, как по инструкции, правда смутило, что при выключенном зажигании на контакте разъема есть +12В от замка зажигания, которых там быть не должно, достаем его, смотрим и удивляемся:

Чтобы разобраться что к чему, найдем в интернете распиновку этого разъема и сопоставим с изображением разъема:

Стоит отметить, что не все магнитолы подвержены данной «проблеме», некоторые из них умеют полностью отключаться даже при таком подключении, так что надо проверять.

Как всегда выручает интернет — после непродолжительных поисков было найдено простое и элегантное решение на базе двух диодов:

Для реализации данной схемы нам понадобится прокинуть дополнительный провод к разъему подключения магнитолы. Так как основное потребление магнитолой идет через контакт постоянных +12В от аккумулятора (обычно толстый желтый провод), а 7-й контакт просто разрешает ее включение (обычно тонкий красный провод), то был протянут провод сечением 0,5 мм2 от блока предохранителей, 31-й контакт:

Для тех кто не знаком с принципом работы диодов, сделал следующую картинку:

После всех модификаций, отключенная магнитола больше не потребляет ток, а для прослушивания музыки в выключенной машине достаточно выполнить 3 действия:
1 — Включить зажигание;
2 — Включить магнитолу;
3 — Выключить зажигание.

В современном автомобиле не только двигатель и ходовая часть имеют решающее значение, которое позволяет судить о комфортности передвижения.

В пору новой эры мультимедийных технологий крайне важной становится сфера обеспечения автомобиля качественным звуком и изображением, предоставление водителю и пассажирам такого уровня комфорта, который позволит полностью насладиться путешествием в транспортном средстве.

Новые творения волжского автозавода заставляют говорить о них как о современных и высокотехнологичных средствах передвижения, не обделенных последними достижениями науки и техники.

В частности оставляет впечатление вполне европейского автомобиль Лада Гранта. Это, наверное, один из первых автомобилей, который настолько близко подкрался к семейству авто европейского класса, причем как по качеству, так и по ценовой политике.

Магнитола на Ладу Гранта: мультимедийное счастье

Владельцы Lada Granta, обзаведясь новым автомобилем, хотят все в нем довести до совершенства: делают антикоррозионную обработку, устанавливают сигнализацию, тонируют автомобиль. Но существует еще одна процедура, которую делает каждый автолюбитель, обзаведясь новенькой Грантой, – это установка магнитолы на Гранту.

Нет, наверное, ни одного человека, который бы не любил слушать музыку, а делать это в своем автомобиле вдвойне приятно.

Эта статья поможет всем автолюбителям, обладающим столь привлекательным и надежным автомобилем, установить магнитолу на Лада Гранта своими силами, не прибегая к помощи столь дорогих, а иногда и непрофессиональных мастеров. Причем результат самостоятельной установки будет ничем не хуже, чем монтаж на специализированном сервисе.

Следует сказать, что производитель существенно облегчил участь владельцев автомобиля Лада Гранта, поскольку сжалился и изначально установил все необходимые соединительные провода для питания магнитолы и непосредственно динамиков.

По сравнению с семейством «десяток» и «двенашек», владельцы которых вынуждены были производить процедуры прокладки проводов от начала и до конца, обладатели Лада Гранта освобождены от столь муторной и дорогостоящей манипуляции.

Размеры магнитолы для установки на штатное место

Ниша, где совершается установка магнитолы Лада Гранта, расположена на консоли приборов и рассчитана на обычную 1 DIN-овую автомагнитолу.

Владельцы, желающие установить 2 DIN-овую автомагнитолу, вынуждены будут прибегнуть к хитрости и выпилить перегородку вверх и выполнить подгон рамки консоли под габариты аудиосистемы. Это хоть и немного, но все-таки усложняет жизнь меломана.

Как подключить магнитолу на Лада Гранта: ход действий

Самой первой манипуляцией, которую предстоит выполнить, чтобы установка магнитолы на Гранту своими руками прошла успешно, будет демонтаж пластикового кармана, установленного на месте будущей аудиосистемы. Эту процедуру легко выполнить, воспользовавшись отверткой, которая имеет плоское лезвие.

При демонтаже кармана водитель обнаружит, что на обратной стороне присутствуют слоты, куда вставляются ISO – разъемы для подключения автомагнитолы. Эти разъемы довольно крепко держатся в карманах, то есть их не придется долго искать на панели, чтобы скоммутировать все подключения.

Далее снимаем с автомагнитолы металлическую рамку и устанавливаем на место, где до недавнего времени стоял пластиковый карман. Надежную фиксацию можно произвести, разгибая усики рамки.

Следующим действием будет коммутация разъемов к автомагнитоле и установка в уже установленную в нишу рамку. При совершении монтажа выполняющему установку потребуется лишь инструментарий для изменения формы отверстий (это может быть пилка, напильник). Следует учитывать, что все размеры уже исполнены соответственно стандартам корпусов для 1 DIN-овых автомагнитол.

Установка динамиков в передние двери на Ладе Гранта

Монтаж мультимедийной системы не ограничивается только установкой автомагнитолы. Для нормальной работы всей аудиосистемы требуется также установить акустику и динамики в двери Лада Гранта. Для прорезки отверстий в пластиковой обивке дверей ее лучше демонтировать с автомобиля.

Снимаем ручку дверей, далее демонтируем пластиковый кожух рычага открывания двери и рычаг регулировки положения стекла.

В обивке передних дверей уже предусмотрено отверстие для динамика, равное 16 см. Далее следует подключение динамика и установка его на штатное место посредством 4-х саморезов, за этим следует монтаж обивки дверей и установка решетки динамиков

Установка аудиосистемы на Гранту разных комплектаций

В комплектации “стандарт” в Гранте уже предустановлены жгуты питающих проводов, которые расположены в консольном проеме. Провода подведены исключительно для автомагнитолы, поэтому не удивляйтесь, если не сможете обнаружить их в дверных проемах.

В Лада Гранта Норма питающие провода, идущие от консоли, уже подключены к дверным проемам. Следует только подсоединить звуковую систему в полном соответствии со схемой сборки. Часто бывает, что предустановленная дверная проводка не сочетается с разъемами некоторых динамиков. Тут из положения выходят докупкой подходящих проводов.

Во время сборки Лада Гранта “люксовая” снабжается особой сенсорной мультимедийной системой и уже установленными динамиками. Улучшенная магнитола дополнена системой Bluetooth и дисплеем в 5 дюймов с линейным выходом.

Кроме всего прочего, встроенная автомагнитола позволяет подключать носитель памяти – флеш-карту USB 2.0, посредством которой можно прослушивать записанную музыку.

Особенности монтажа аудиосистемы

При присоединении проводки аудиосистемы следует учитывать некоторые особенности электропитания этого узла. Оно в автомобиле обеспечивается посредством красного и желтого проводов. Задача первого – запоминание настроек аудиосистемы, а задача второго провода – выключение магнитолы, процесс которого зависит от положения ключа зажигания.

Производитель рекомендует использовать параллельный способ соединения обоих проводов, в таком случае аудиосистема будет отключаться только вручную, а влияние на работу магнитолы ключа зажигания исключается.

В Сети можно найти много роликов, где производится установка магнитолы на Гранту видео, но универсального варианта установки аудиосистемы на данный автомобиль не существует. Здесь многое зависит от комплектации Гранты, и чем она богаче, тем меньше головной боли доставляет своему владельцу с установкой магнитолы.

Практически всегда, когда монтируется магнитола в Гранту, установка производится со снятой «минусовой» клеммой на аккумуляторе. Несоблюдение элементарных требований к безопасности может не только вывести акустическое оборудование из строя, но и существенно подпортить всю электрическую систему автомобиля.

В таком деле, как установка магнитолы Гранта спешка никак не может способствовать удачному монтажу, ведь от качественности установки и соблюдения мер безопасности зависит стабильная работа аудиосистемы и хорошее настроение водителя, решившего обзавестись автомобильной «музыкой».

Место установки магнитолы

Место в консоли под магнитолу на Гранте также выделено. Оно является стандартных размеров для 1-DIN магнитолы. При этом имеется возможность установки и 2-DIN магнитолы, но для этого Вам придется пропилить верхнюю перегородку с подгонкой рамки по краю под размер вашей аудиосистемы.

Подключение магнитолы на Лада Гранта

Установку и подключение магнитолы будем начинать с демонтажа пластикового кармана. При помощи плоской отвертки аккуратно извлеките его. На обратной сторое Вы найдете ISO разъемы для подключения к магнитоле.

Обращаем Ваше внимание на то, что провод с разъемом антенны обычно спрятан снизу бардачка пассажирского сиденья под ковровым покрытием. Еще одна частая особенность — в комплектации «Стандарт» может не оказаться проводов, идущих на динамики дверей.

ISO-разъемы

ISO разъемы являются международным стандартом для большинства выпускаемых автомагнитол и проводки в современных автомобилях. Если производитель не позаботился о том, чтобы его разъем аудиосистемы соответствовал стандарту ISO, то обычно для своих продуктов он в комплекте предлагает специальный переходник под стандартный ISO разъем в автомобиле.

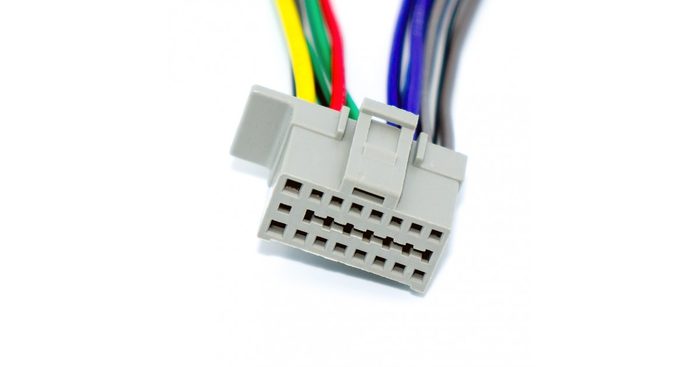

Внешний вид разъемов ISO

Внешний вид переходников ISO

Если же к Вашей магнитоле не удалось найти переходник ISO, то можете купить от любой другой магнитола и обрезать его для последующего соединения методом пайки.

Распиновка разъема ISO показана ниже в таблице

Установка магнитолы на Лада Гранта

После того, как Вы установите и подключите все разъемы магнитолы, ее необходимо будет установить на место снятого кармана, предварительно сняв металлическую рамку(если она имеется). Если магнитола соответствует размерам стандарта 1-DIN, то она четко встанет на посадочное место в автомобиле.

Установка динамиков в передние двери на Лада Гранта

Теперь необходимо установить динамики в передние двери автомобиля. Там также предусмотрены посадочные под них места, которые необходимо прорезать в обивке.

Прорезать отверстия под динамики передних дверей лучше всего при снятых обшивках.
Для этого демонтируем ручку в двери с пластиковым кожухом в которой она установлена, ручку стеклоподъемника. Аккуратно срываем с пистонов обшивку.
Посадочные места предусмотрены под установку динамиков размером 16 см. При этом, в зависимости от динамиков, они могут не подойти под посадочное место в каркасе самой двери. В этом случае придется воспользоваться болгаркой и аккуратно расширить посадочное место под выбранные Вами динамики.

После того, как в обивке прорезано место под установку динамика устанавливаем ее на место.
Далее подключаем динамик к проводам, которые должны находиться в нише каркаса двери. Прикручиваем его саморезами. Будьте внимательны и не повредите проводку в каркасе двери саморезами. Следует позаботиться о том, чтобы все жгуты проводов проходили как можно дальше от места установки динамика. Теперь одеваем пластиковый защитный кожух на динамик и также прикручиваем его.

Важная особенность. При покупке динамиков учитывайте то, что выступающие его части должны быть минимальными(защитный кожух), т.к. крышка бардачка очень близко расположена к двери и непосредственно к динамику. В худшем случае Вы просто не сможете его открыть без открытия двери.

Не забывайте о том, что при работе с электропроводкой обязательно предварительно нужно отключать минусовую клемму аккумулятора.

Как подключить проводку вашей новой автомобильной магнитолы

Поедание шоссе с четкостью и громкостью — чемпион автомобильной аудиосистемы.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

На протяжении многих лет я выполнял множество автомобильных и домашних аудиоинсталляций, некоторые из них даже на собственных автомобилях. Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать их в квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

В эти дни я служу своему сообществу, работая добровольцем в Бойскаутах Америки. Я также люблю играть в настольные игры и ролевые игры, проводить время с семьей и устанавливать новые аудиосистемы для своих друзей.

Подробнее о Роберте

Работал в компании Crutchfield в 1999 г.
Прошел тщательное обучение внутренних консультантов, изучив все тонкости различных продуктов
Сертификация MECP (Mobile Electronics Certified Professional)
Автор десятков статей о Crutchfield и сотен презентаций автомобильных аудиосистем
Управляющий редактор статей об автомобильных аудиосистемах на Crutchfield.com
Опытный писатель-фрилансер и редактор

Еще от Роберта Ференси-Виарса

Видео: Приспособления для установки автомобильной стереосистемы со скидкой

Практический опыт с двумя видеорегистраторами Pioneer

Как выбрать автомобильную стереосистему

23 Радар-детектор

23 guide
Обзор автомобильной стереосистемы Sony XAV-AX5500
Автомобильные стереосистемы с одним и двумя DIN-модулями
Первым шагом к установке новой автомобильной стереосистемы является подключение жгута проводов стереосистемы к адаптеру, который подключается к вашему автомобилю. Создание долговечных и надежных проводных соединений имеет первостепенное значение. Используя один или несколько методов, показанных ниже, вы можете быть уверены, что ваши соединения прослужат долгие годы и что ваша новая автомобильная стереосистема будет работать должным образом.
Как соединить два провода
В большинстве случаев вам потребуется соединить концы двух проводов вместе. Примерно в десяток раз. Ниже приведены способы, которые мы считаем лучшими для этого. Используйте метод, который лучше всего подходит для вас.
Пайка двух проводов
Пайка обеспечивает наиболее надежное соединение. Термоусадочная трубка защищает и изолирует это соединение. Задача всегда начинается со съемника для снятия изоляции с концов проводов.
Использование коннекторов Posi-Products
Коннекторы Posi-Products™ легко крепятся и надежно фиксируются. Это наш любимый метод из-за качества соединителей и простоты техники.
Обжим проводов
Обжим позволяет получить достаточно прочное соединение. Вам понадобится обжимной инструмент и обжимные колпачки. Единственным потенциальным недостатком является то, что если колпачки не закручены достаточно плотно, они могут расшататься. Подергайте их хорошенько, прежде чем устанавливать эту стереосистему!
Как подключиться к существующим проводам
Иногда вам нужно подключить новый провод к середине существующего провода. Это называется «подцепить» провод, и есть несколько разных способов сделать это безопасно и надежно. Вот наши три предпочтительных метода. Ваша ситуация поможет определить лучший способ сделать это.
Врезка с помощью соединителей Posi-Tap
Так же, как и соединители для проводов, соединители Posi-Tap легко использовать для надежного врезки в другой провод.
Врезка с помощью пайки
Пайка — это старый способ выполнить работу, и вот хитрость правильной пайки врезного соединения.
Т-образное соединение (без пайки)
Т-образное соединение, также называемое «механическим» соединением, представляет собой способ создания прочного соединения с использованием только самих проводов. Иногда это единственный способ выполнить работу. Это также хороший вариант попрактиковаться на верстаке.
Позвольте нам сделать это за вас — Crutchfield ReadyHarness
Для большинства автомобилей мы предлагаем услугу Crutchfield ReadyHarness™. Мы возьмем жгут проводов от вашей новой стереосистемы и жгут проводов адаптера для вашего автомобиля и профессионально соединим их перед отправкой вашей новой стереосистемы. Мы сообщим вам, доступна ли эта услуга для вашего автомобиля, когда вы сообщите нам, на каком автомобиле вы ездите, и выберете новую стереосистему.
Между тем, вы можете узнать больше об этом процессе в нашей статье ReadyHarness. Имейте в виду, что вам, возможно, все же придется подключиться к паре проводов в вашей машине — мы не можем сделать это заранее.
Установите как профессионал
Два пучка проводов могут испугать, особенно если это ваша первая установка. Но задача на самом деле не так уж сложна, если вы не торопитесь и аккуратно подключаетесь, по одному проводу за раз. Прежде чем вы это узнаете, ваша новая стереосистема будет установлена и готова к работе.
Если вы столкнулись с проблемой или застряли — и если вы приобрели свое оборудование в Crutchfield — позвоните нам, и наша служба технической поддержки поможет вам решить эту проблему.
20+ Шлейф для школьного автобуса
866.424.0575
512604
Радио ECD-5500 (разъем ISO) для модуля управления водителем EC-750 (10-контактный разъем Mini-Fit, 4-контактный разъем Mini-Fit и 2-контактный разъем Mini-Fit)
КУПИТЬ $110.00 шт.
512691
Мультимедийное радио EVR-6500D (10-контактный разъем MiniFit) к модулю управления водителем EC 750 (10-контактный разъем Mini-Fit и 4-контактный разъем MiniFit)
КУПИТЬ $32,95 шт.
512210
Радиопроводка для школьного автобуса Blue Bird – разъем ISO к 9-контактному разъему
КУПИТЬ $32,95 шт.
512310
Радиопроводка для школьного автобуса Blue Bird – разъем ISO к 9-контактному разъему
КУПИТЬ $40. 00 шт.
512215
Радиопроводка для школьного автобуса Blue Bird – разъем ISO к 9-контактному разъему
КУПИТЬ $45.00 шт.
512466
Радиопроводка для школьного автобуса Blue Bird – 16-контактный разъем Mini-Fit к 9-контактному разъему
КУПИТЬ $32,95 шт.
512468
Радиопроводка для школьного автобуса Blue Bird – 16-контактный разъем Mini-Fitк 9-контактному разъему
КУПИТЬ $40.00 шт.
512459
Радиопроводка для школьного автобуса Blue Bird — 16-контактный разъем Mini-Fit к 9-контактному разъему
КУПИТЬ $45.00 шт.
512256
Жгут проводов для школьного автобуса Thomas — разъем ISO для 14-контактного разъема Mini-Fit Molex
КУПИТЬ $32,95 шт.
512522
Жгут проводов для школьного автобуса Thomas — разъем ISO для 14-контактного разъема Mini-Fit Molex
КУПИТЬ $79. 00 шт.
512301
Жгут проводов для школьного автобуса Thomas – разъем ISO для 12-контактного разъема Mini-Fit Molex
КУПИТЬ $32,95 шт.
512521
Жгут проводов для школьного автобуса Thomas — разъем ISO для 12-контактного разъема Mini-Fit Molex
КУПИТЬ $79.00 шт.
512444
Радиопроводка для школьного автобуса Thomas – 16-контактный разъем Mini-Fit к 14-контактному разъему Mini-Fit Molex
КУПИТЬ $32,95 шт.
512523
Радиопроводка для школьного автобуса Thomas – 16-контактный разъем Mini-Fit к 14-контактному разъему Mini-Fit Molex
КУПИТЬ $79.00 шт.
512467
Радиопроводка для школьного автобуса Thomas – 16-контактный разъем Mini-Fit к 12-контактному разъему Mini-Fit Molex
КУПИТЬ $32,95 шт.
512521
Жгут проводов для школьного автобуса Thomas — разъем ISO для 12-контактного разъема Mini-Fit Molex
КУПИТЬ $79. 00 шт.
512499
Радиопроводка для школьного автобуса Thomas – 16-контактный разъем Mini-Fit к 12-контактному разъему Mini-Fit Molex
КУПИТЬ $79.00 шт.
512516
Жгут проводов для шины IC — разъем ISO к 9-контактному разъему AMP Mate N Lock
КУПИТЬ $32,95 шт.
512289
Жгут проводов для шины IC — разъем ISO к 9-контактному разъему AMP Mate N Lock
КУПИТЬ $45.00 шт.
512515
Жгут проводов для шины IC — разъем ISO к 9-контактному разъему AMP Mate N Lock
КУПИТЬ $32,95 шт.
512519
Жгут проводов для шины IC — разъем ISO к 9-контактному разъему AMP Mate N Lock
КУПИТЬ $45.00 шт.
512517
Радиопроводка для шины IC – 16-контактный разъем Mini-Fit к 9-контактному разъему AMP Mate N Lock
КУПИТЬ $32,95 шт.
512456
Радиопроводка для шины IC – 16-контактный разъем Mini-Fit к 9-контактному разъему AMP Mate N Lock
КУПИТЬ $45. 00 шт.
512514
Радиопроводка для шины IC — 16-контактный разъем Mini-Fit к 9-контактному разъему AMP Mate N Lock
КУПИТЬ $32,95 шт.
512520
Жгут проводов для шины IC — 16-контактный разъем Mini-Fit К 9-контактному разъему AMP Mate N Lock
КУПИТЬ $45.00 шт.
512202
Жгут радиоприемника — разъем ISO для оголенных проводов
КУПИТЬ $25.00 шт.
512439
Жгут проводов – 16-контактный Mini-Fit Molex для оголенных проводов
КУПИТЬ $13.50 шт.
512209
20-футовый жгут датчиков автомобиля (доступны дополнительные длины)
КУПИТЬ $66.00 шт.
Plug and Play, готовые к использованию жгуты проводов для школьных автобусов. Один конец подключается к радиостанции REI, а другой конец подключается к жгуту проводов OEM
школьного автобуса. Здесь представлены жгуты для автобусов Thomas Bus, Blue Bird Bus и IC School Bus. Эти жгуты идентифицируются не по году, а путем визуального осмотра фактического жгута проводов. Радиотерминал REI подключается непосредственно к моделям CD 5000, CD 3000, ST 4000 и ST 3000. Воспользуйтесь каталогом REI в формате PDF, чтобы выбрать именно те детали, которые подходят для вашего школьного автобуса . Если вам нужен пакет или комбо, позвоните нам.
Большинство автобусных радиостанций устанавливались на специально изготовленную панель
610034
Пластина крепления радио для школьного автобуса Blue Bird 9″ x 4″
КУПИТЬ $34.00 шт.
610063
Пластина крепления радио для школьного автобуса Blue Bird 9″ x 4″
КУПИТЬ $34.00 шт.
610032
Пластина для крепления радиоприемника для школьного автобуса Blue Bird и Thomas 12″ x 4″
КУПИТЬ $34.00 шт.
610087
Пластина крепления радио для школьного автобуса Blue Bird и Thomas 12″ x 4″
КУПИТЬ $34. 00 шт.
КУПИТЬ $34.00 шт.
610033
Пластина крепления радио для школьного автобуса 10,5″ x 2,875″
КУПИТЬ $34.00 шт.
610071
Пластина крепления радио для школьного автобуса 10,5″ x 2,875″
610034
610063
610032
610087
610033
610071
ДОМА В ШКОЛЬНЫЙ АВТОБУС PLUG & PLAY РАДИО
Номер детали на этой странице: 512604, 512691, 512210, 512310, 512215, 512466, 512468, 512459, 512256, 512522, 512301, 512521, 512444, 512512, 5151257, 194, 512467.9, 512516, 512289, 512515, 512519, 512517, 512456, 512514, 512520, 512202, 512439, 512209, 610034, 610063, 610032, 610087, 610034, 610063, 610032, 610087, 610034, 610063, 610032, 610087, 610033, 610063, 610032, 610087, 610033, 610063. Продукция

Все продуктыВсе разъемыАудио-видео разъемыРазъемы объединительной платыРазъемы аккумуляторовРазъемы на уровне платыКруглые разъемыD-образные разъемыОптоволоконные разъемыРазъемы для тяжелых условий эксплуатацииВысокоскоростные разъемыСоединительные модули/релейные разъемы/клеммные колодкиРазъемы питанияРадиочастотные разъемыПрямоугольные разъемыРазъемы USBДругие разъемыКабельные сборкиДатчикиАнтенные решенияРаспределение питанияНеобработанный кабельПечатные схемыАксессуары и прочее

Все рынкиАвтомобилестроениеШирокополосный доступКоммерческая аэрокосмическая промышленностьПромышленностьИТ DatacomВоенныеМобильные устройстваМобильные сети

Все субрынкиБеспроводная связь 5G Авионика Авионика и контрольно-измерительные приборыБазовые станцииСотовые станцииКоммуникацииБытовая электроникаЦентры обработки данныхРазвлекательная программа/аудиоАвтоматизация производстваИнформационно-развлекательные приборыИнструментыИнтерьер салонаМедицинское сетевое оборудованиеДругое автомобильноеДругое промышленноеТочки продажУстройстваСистемы безопасностиСерверыСмартфоныБеспилотные транспортные средства/БПЛА

1. 0-2.3 Серия разъемов

Серия соединителей 1.0/2.3 отличается компактной конструкцией для плотной упаковки соединителей, что делает их идеальными для приложений, где важным фактором является ограниченное пространство. Версия Amphenol оснащена запатентованной сверхтонкой системой соединения push-pull, которая обеспечивает быструю установку и обеспечивает надежное запирание и высокую фиксацию.

Амфенол РФ

ВЧ-разъемы 12G SDI

Линейка продуктов Amphenol RF 12G BNC, HD-BNC и MCX оптимизирована для вещания 4K Ultra HD, обеспечивая полностью неповрежденную передачу сигнала по одному каналу.

Амфенол РФ

2,2/5

Подходит для стандартных гофрированных кабелей размером до ½“. Превосходная производительность PIM.

Амфенол Фуян

2,2/5 ВТБ

3 разъема B2F.

Амфенол Фуян

2.2-5 Серия разъемов

Линейка разъемов Amphenol RF 2.2-5 представляет собой облегченную и компактную версию серии разъемов 4.3-10, предназначенную для подключения различных типов кабелей.

Амфенол РФ

4.1-9. 5 Серия разъемов

Amphenol RF предлагает полный ассортимент разъемов 4,1/9,5 50 Ом, адаптеров и кабельных сборок. Эти продукты межсоединений разработаны для рынка беспроводной связи и идеально подходят для приложений, требующих низкой пассивной интермодуляции или PIM. Версия Amphenol оснащена запатентованной сверхтонкой системой соединения push-pull, которая обеспечивает быструю установку и обеспечивает надежное запирание и высокую фиксацию.

Амфенол РФ

4.3-10 Серия разъемов

Amphenol RF предлагает полный спектр разъемов и адаптеров 4.3-10, которые разработаны для рынка беспроводной связи и идеально подходят для приложений, требующих низкой пассивной интермодуляции или PIM.

Амфенол РФ

Серия разъемов 7-16

Серия 7/16 обеспечивает превосходные характеристики как по обратным потерям, так и по интермодуляционным искажениям (IMD). Эти соединители очень прочные, чрезвычайно стабильные и в основном имеют водонепроницаемые характеристики, что делает их идеальными для приложений, где важны виброустойчивость и защита от окружающей среды.

Амфенол РФ

Серия разъемов AFI

Серия разъемов AFI представляет собой решение для межплатных радиочастотных приложений, особенно для военных и широкополосных рынков. В интерфейсе AFI используется запатентованная конфигурация, которая позволяет лучшему в отрасли «поплавку» компенсировать осевое и радиальное смещение из-за допусков упаковки.

Амфенол РФ

Серия разъемов AMC4

Серия разъемов AMC4 (Amphenol Micro Coaxial, 4-е поколение) представляет собой низкопрофильную серию с чрезвычайно малой площадью платы.

Амфенол РФ

Серия разъемов AMC

Серия разъемов AMC (Amphenol Micro Coaxial) представляет собой серию низкопрофильных разъемов (2,5 мм платы) с чрезвычайно малой площадью основания платы (3 мм x 3 мм). Эта серия используется в приложениях с требованиями к импедансу 50 Ом и имеет рабочие характеристики от постоянного тока до 6 ГГц. Тип соединения разъемов серии AMC защелкивается для надежного и легкого соединения.

Амфенол РФ

Серия разъемов AMMC

Серия разъемов AMMC (Amphenol Micro-Miniature Coaxial) представляет собой низкопрофильную серию (1,4 мм платы) с чрезвычайно малой площадью основания платы (2 мм x 2 мм). Эта серия используется в приложениях с требованиями к импедансу 50 Ом и имеет рабочие характеристики от постоянного тока до 6 ГГц. Тип соединения разъемов серии AMMC — защелкивающийся, что обеспечивает простое и безопасное соединение.

Амфенол РФ

Прочные радиочастотные разъемы ARC

Разъемы повышенной прочности ARC имеют резьбовое соединение и прочную цельную конструкцию корпуса, устойчивую к ударам и вибрации.

Амфенол РФ

Серия соединителей AUTOMAT Mini-FAKRA

Серия разъемов AUTOMATE Mini-FAKRA, новейшая технология автомобильных межсоединений, представляет собой компактный, высокопроизводительный интерфейс, центральный элемент автомобильных приложений следующего поколения.

Амфенол РФ

Серия разъемов BNC

Семейство продуктов BNC оснащено байонетным разъемом, обеспечивающим быстрое подключение и отсоединение с помощью надежного фиксирующего механизма. Стыковка достигается всего за четверть оборота накидной гайки. Благодаря классической надежной конструкции BNC подходят для подключения большого количества кабелей RG и отраслевых стандартов с различными типами разъемов.

Амфенол РФ

Межплатные ВЧ-разъемы

Amphenol RF предлагает различные межплатные решения, разработанные для максимального радиального и осевого смещения, устраняя необходимость в кабелях между платами и упрощая конструкцию для устранения ошибок при сборке.

Амфенол РФ

Коаксиальные вставки

Коаксиальные вставки размера 8 для соединений DIN и D-Sub. Доступно для обычных гибких коаксиальных кабелей.

Амфенол РФ

Коаксиальные многопортовые разъемы для печатных плат

Высокопроизводительные RF/коаксиальные SMPM и SMPS многопортовые разъемы для печатных плат SV Microwave идеально подходят для высокочастотных печатных плат, где точность является ключевым фактором. Эти разъемы обеспечивают чрезвычайно высокие частоты (постоянный ток до 100 ГГц) при сохранении компактного форм-фактора.

СВ Микроволновка

Экстремальные радиочастотные адаптеры

Новейшие разработки компании Amphenol SV Microwave в виде высокоскоростных радиочастотных адаптеров (40+ ГГц) идеально подходят для тестирования приложений, где ключевыми факторами являются предельная точность и аккуратность. Текущие конфигурации интерфейса включают наши высокочастотные серии SMPM, SMPS, 2,92 мм, 2,4 мм и 1,85 мм.

СВ Микроволновка

Серия соединителей FAKRA

Продукты FAKRA встроены в пластиковый корпус, который имеет несколько цветовых кодов для легкой идентификации и уникальную маркировку для предотвращения неправильного соединения. Разъемы FAKRA предназначены для работы на частоте до 3 ГГц и отвечают особым механическим и экологическим требованиям автомобильной промышленности.

Амфенол РФ

Отображено с 1 по 20 из 67 позиций

Кабели-адаптеры для радиооборудования (только для автомобилей в соответствии с ISO)

Женский ISO для оголенного жгута проводов

Гнездовые разъемы ISO для оголенных проводов, динамиков и питания.

Код товара: 20-020

Цена: 5,83 фунтов стерлингов (7,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Расширение ISO с силовыми пулями

Кабель для подключения автомобиля к разъемам ISO на европейской автомагнитоле.
Жгут проводов имеет круглые клеммы на постоянном проводе и проводе зажигания, поэтому их можно легко поменять местами.

Складской код: 20-100

Цена: 4,99 фунтов стерлингов (5,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Удлинитель проводов автомобильного радиоприемника ISO

Разъемы ISO «папа-мама» для подключения автомобильного радиоприемника европейского образца к автомобилям с разъемами типа ISO.

Складской код: 20-101

Цена: 5,83 фунтов стерлингов (7,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Руководство Fiat Radio ISO

Автомобили Fiat (Все Fiat) на женский удлинитель ISO, разъемы для подключения европейской автомагнитолы.

Этот кабель включает в себя питание и блок питания динамика.

Складской код: 20-101

Цена: 5,83 фунтов стерлингов (7,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Радиоприемник Fiat/Alfa Romeo ISO с зажиганием CANbus (без органов управления на рулевом колесе)

Для автомобилей Fiat и Alfa Romeo, не имеющих питания зажигания в заводской обвязке.
Этот кабель включает в себя питание и питание динамика, а также обеспечивает питание зажигания от системы данных шины CAN автомобиля, когда ключ находится в положении «аксессуар».

Складской код: 20-101-IGN

Цена: 35,83 фунтов стерлингов (43,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Ford KA (2009 — 2018) Радиопровод ISO с зажиганием CANbus (АВТОМОБИЛИ БЕЗ УПРАВЛЕНИЯ НА РУЛЕ)

Для автомобилей Форд КА (2009-2018 гг.), не имеющих в заводской обвязке блока питания зажигания.
Этот кабель включает в себя питание и питание динамика, а также обеспечивает питание зажигания от системы данных шины CAN автомобиля, когда ключ находится в положении «аксессуар».

Складской код: 20-101-IGN

Цена: 35,83 фунтов стерлингов (43,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Провод BMW Radio ISO (КРУГЛОЕ 17-КОНТАКТНОЕ СОЕДИНЕНИЕ)

Кабель-адаптер для автомобильного радиоприемника для преобразования 17-контактного разъема в стиле BMW в разъемы ISO, подходящие для разъемов автомобильных радиоприемников, выпускаемых в Европе.

Складской код: 20-102

Цена: 6,66 фунтов стерлингов (7,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Автомобили Daewoo на розетку ISO , разъемы для подключения европейской автомагнитолы.

Этот кабель включает в себя питание и блок питания динамика.

Складской код: 20-107

Цена: 5,83 фунтов стерлингов (7,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Для большинства автомобилей Suzuki, выпущенных после 2000 г.

Этот кабель plug and play позволяет подключить автомагнитолу вторичного рынка с европейскими разъемами iso к проводке автомобиля, используя оригинальные разъемы в автомобиле.
Для автомобилей с рулевым управлением используйте 29-669

Артикул: 20-111

Цена: 7,49 фунтов стерлингов (8,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Автомобили Хонда (98>) автомобильный радиоприемник ISO

Для большинства автомобилей Honda, выпущенных после 1998 г.

Этот кабель plug and play позволяет подключить автомагнитолу вторичного рынка с европейскими разъемами iso к проводке автомобиля, используя оригинальные разъемы в автомобиле.
Для автомобилей с рулевым управлением используйте тросы серии 29

Артикул: 20-111

Цена: 7,49 фунтов стерлингов (8,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Автомагнитола Nissan Pixo ISO провод

Для Ниссан Пиксо

Этот кабель plug and play позволяет подключить автомагнитолу вторичного рынка с европейскими разъемами iso к проводке автомобиля, используя оригинальные разъемы в автомобиле.
Для автомобилей с рулевым управлением используйте 29-669

Артикул: 20-111

Цена: 7,49 фунтов стерлингов (8,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Автомобили Hyundai (92-99) Радио ISO ведет

Провод iso автомобильного радиоприемника для автомобилей Hyundai, выпущенных в период с 1992 по 1998 год

Соединяет новое радио с оригинальным разъемом автомобиля

Артикул: 20-112

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Kia Pride, Sephia, Sportage Radio ISO ведет

Кабель-переходник для подключения различных легковых и грузовых автомобилей General Motors к стандартным разъемам ISO, чтобы можно было установить головное устройство вторичного рынка.

Этот жгут адаптеров предназначен для замены оригинальных 4 отдельных радиоразъемов на приборной панели различных ранних автомобилей Kia на стандартные разъемы ISO вторичного рынка, что позволяет установить новую радиостанцию.

Подходит только для автомобилей с OEM-радио, оснащенным 4 радиоразъемами.

Код товара: 20-114

Цена: 12,49 фунтов стерлингов (14,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Kia Clarus, наставник, ведущий Sephia Radio ISO

Автомобильный радиоприемник iso для Kia Mentor, Clarus и Sephia

Подключает новое радио к оригинальному разъему автомобиля

Код товара: 20-115

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Mazda (

<01) автомобильное радио ISO свинец

Провод автомобильного радиоприемника для автомобилей Mazda, выпущенных до 2001 года.

Соединяет новое радио с оригинальным разъемом автомобиля

Артикул: 20-116

Цена: 6,66 фунтов стерлингов (7,9 фунтов стерлингов9 с НДС)

Больше информации

Добавить в корзину

Mazda (01>) автомобильный радиоприемник ISO свинец

Провод автомагнитолы для автомобилей Mazda, выпущенных после 2001 года.
Подключает новую магнитолу к оригинальному разъему автомобиля
. Эти автомобили имеют цельный разъем позади радио.

Складской код: 20-117

Цена: 6,66 фунтов стерлингов (7,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Автомагнитола Mitsubishi (96>) ISO провод

Автомобили Mitsubishi после 1996 года выпуска

Этот кабель plug and play позволяет подключить автомагнитолу вторичного рынка с европейскими разъемами iso к проводке автомобиля, используя оригинальные разъемы в автомобиле.

Складской код: 20-120

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Модели автомобилей Ниссан, выпущенные до 2000 года.

Для автомобилей Nissan, выпущенных до 2000 г.
Разъемы ISO для автомобиля Nissan на гнездо для подключения автомобильного радиоприемника европейского образца к оригинальному жгуту проводов автомобиля.

Складской код: 20-121

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

16-контактный переходной кабель Nissan для радиоприемника ISO (без рулевого управления)

Кабель-адаптер для замены радиоприемника Nissan позволяет установить послепродажную автомобильную стереосистему, адаптировав оригинальный 16-контактный разъем Nissan к стандартным разъемам ISO послепродажного обслуживания.

Кабель-адаптер для замены магнитолы Nissan. Позволяет установить послепродажную автомобильную стереосистему путем замены оригинальных 10- и 6-контактных разъемов Nissan на стандартные разъемы ISO послепродажного обслуживания.

Этот кабель позволит использовать элементы управления на рулевом колесе при установке головных устройств вторичного рынка с резистивными программируемыми элементами управления (KEY1, KEY2 или SWC1, SWC2) и разъемом 3,5 мм.

Этот кабель в основном используется в автомобилях до 2005 года выпуска. Убедитесь, что в автомобиле установлены двойные 10- и 6-контактные разъемы.

ОБРАТИТЕ ВНИМАНИЕ: Этот комплект подходит только для головных устройств вторичного рынка с резистивным программируемым рулевым управлением (KEY1, KEY2 или SWC1, SWC2) и разъемом 3,5 мм.

Складской код: 20-134-SWC

Цена: 16,66 фунтов стерлингов (19,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Автомобили группы VW Radio ISO ведут

Автомобили VW, Seat, Skoda с разъемами в стиле ISO в автомобиле.
Этот кабель меняет местами питание и зажигание в блоке iso

Кабель для подключения автомобилей к неоригинальным европейским автомагнитолам с разъемами в стиле ISO.

Складской код: 20-136

Цена: 5,83 фунтов стерлингов (7,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Воксхолл лидер ISO

Кабель для подключения автомобилей Vauxhall/Opel к неоригинальным европейским автомагнитолам с разъемами в стиле ISO.
Этот кабель заменяет зажигание и питание памяти +12 В, необходимое для автомобилей Vauxhall.

Складской код: 20-136

Цена: 5,83 фунтов стерлингов (7,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Автомобили группы VW Радиопровод ISO (с адаптером антенны 12 В)

Автомобили VW, Seat, Skoda с разъемами типа ISO в автомобиле.

Этот кабель меняет местами питание и зажигание в блоке iso.

Код товара: 20-136A

Цена: 6,66 фунтов стерлингов (7,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Chrysler/Jeep (02-) Радиоприемник ISO

Кабель для подключения автомобилей Chrysler, Dodge, Jeep к автомобильному радиоприемнику европейского производства после продажи с разъемами в стиле ISO. (используется для автомобилей без штатных усилителей и без рулевого управления)
Используйте 29-630 для автомобилей с рулевым управлением.

Складской код: 20-137

Цена: 6,66 фунтов стерлингов (7,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Автомобильный радиоприемник iso для Isuzu Trooper & D max

Провод iso автомобильного радиоприемника для автомобилей Hyundai и Kia, выпущенных в период с 2005 по 2009 год.

Этот разъем имеет два размера контактов

Подключает новое радио к оригинальному разъему автомобиля

Артикул: 20-159

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Провод Mercedes Quadlock Radio ISO (необходимо проводное подключение к зажиганию)

Кабель для преобразования большинства автомобилей Mercedes с разъемом Quadlock в европейскую автомагнитолу с разъемами ISO.
Подходит для автомобилей Mercedes A, B, C, CLK, ML, R, V класса.

Складской код: 20-160

Цена: 7,49 фунтов стерлингов (8,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Складской код: 20-168

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Citroen C Crosser с проводом SAT NAV Radio ISO

Автомобиль Citroen C-Crosser (с SAT NAV) к гнездовым разъемам ISO для подключения европейской автомагнитолы.
Этот кабель включает в себя питание и источник питания динамика.

Складской код: 20-168

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Mitsubishi (07>) с автомагнитолой SAT NAV, вывод ISO

Конкретные автомобили Mitsubishi после 2007 г. с оригинальной SAT Nav

Этот кабель plug and play позволяет подключить автомагнитолу вторичного рынка с европейскими разъемами iso к проводке автомобиля, используя оригинальные разъемы в автомобиле.

Складской код: 20-168

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

автомобили Ford к гнездовым разъемам ISO для подключения автомагнитолы европейского образца.

Кабель-переходник для подключения различных автомобилей и фургонов Volkswagen Group к стандартным разъемам ISO, чтобы можно было установить головное устройство вторичного рынка.

Этот жгут адаптеров предназначен для адаптации оригинального разъема с четырехугольным замком нового типа на приборной панели различных автомобилей Volkswagen, Audi, Seat и Skoda к стандартным разъемам ISO вторичного рынка для установки нового радио.

Не обеспечивает зажигание CAN или органы управления на рулевом колесе.

Биржевой код: 20-179

Цена: 7,49 фунтов стерлингов (8,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Руководство Dacia Radio ISO

Аудиокабель для автомобилей Dacia, выпущенных после 2012 г. Преобразует жгут проводов в гнездовые разъемы ISO для подключения неоригинального европейского автомагнитолы.
Используется для автомобилей со штатной аудиосистемой без управления на руле.

Складской код: 20-180

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Кабель адаптера ISO для замены магнитолы Mercedes Citan

Инвентарный код: 20-180

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Renault 2012 г.в. Кабель-адаптер радиоприемника ISO с проводным подключением

Кабель-переходник для подключения различных автомобилей и микроавтобусов Renault к стандартным разъемам ISO, чтобы можно было установить головное устройство вторичного рынка.

Этот жгут проводов адаптера предназначен для адаптации оригинального 12-контактного разъема в приборной панели различных автомобилей Renault к стандартным разъемам ISO вторичного рынка, что позволяет установить новую радиостанцию.

Подходит только для автомобилей с штатной магнитолой с 12-контактным разъемом. Не обеспечивает зажигание CAN или управление на рулевом колесе.

Складской код: 20-181

Цена: 7,49 фунтов стерлингов (8,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Land Rover Defender 2013 Radio ISO ведущий

Аудиокабель для автомобилей Land Rover Defender 2013 модельного года. Преобразует жгут проводов в гнездовые разъемы ISO для подключения неоригинального европейского автомагнитолы.
Используется для автомобилей со штатной аудиосистемой без управления на руле.

Складской код: 20-182

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

DFSK (начиная с 2011 г.) Кабель-переходник Radio ISO

Аудиокабель для фургонов и пикапов DFSK выпуска после 2011 г.
Преобразует жгут проводов в гнездовые разъемы ISO для подключения неоригинального европейского автомобильного радиоприемника.

Складской код: 20-183

Цена: 4,16 фунта стерлингов (4,99 фунта стерлингов с НДС)

Больше информации

Добавить в корзину

Жгут адаптеров Alfa/Fiat/Chrysler ISO

Адаптер ISO для автомобилей Alfa Romeo, Fiat и Chrysler с разъемом нового типа.
Используется для установки штатного головного устройства.

Складской код: 20-184

Цена: 12,49 фунтов стерлингов (14,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Кабель ISO Fiat/Chrysler/Alfa Romeo/Lancia с зажиганием CANBUS (без органов управления на рулевом колесе)

Адаптерный кабель для преобразования автомобилей Fiat Chrysler Automobiles с более крупным радиосоединением 2014 г. и позже в стандартный разъем ISO для установки головного устройства вторичного рынка.

Жгут проводов имеет встроенный интерфейс CANbus, который обеспечивает подачу питания на магнитолу при наличии ключа зажигания, установка выполняется по принципу plug and play.

Подходит для различных автомобилей Fiat, Alfa Romeo, Lancia, Chrysler, Dodge, Peugeot, Citroen, Vauxhall и Opel.

Складской код: 20-184-IGN

Цена: 35,83 фунтов стерлингов (43,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Audi A1 VW Caddy, T6 Quadlock к жгуту проводов радиоадаптера ISO с проводным зажиганием

Адаптерный кабель радио для преобразования автомобилей Audi и Volkswagen с новыми разъемами Quadlock с 2 большими клеммами питания в стандартный разъем ISO для установки головного устройства вторичного рынка.
Зажигание должно быть запитано от блока предохранителей автомобиля.

Складской код: 20-186

Цена: 12,49 фунтов стерлингов (14,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

VW Caddy, Polo, T6 Quadlock к жгуту проводов радиоадаптера ISO с зажиганием CANbus

Кабель-переходник для преобразования Volkswagen Beetle Polo Caddy 2015 г. и фургонов Transporter T6 с разъемами Quadlock в стандартный разъем ISO для установки головного устройства вторичного рынка.
Жгут проводов имеет встроенный интерфейс CANbus, который обеспечивает подачу питания на магнитолу при наличии ключа зажигания, установка выполняется по принципу «подключи и работай».

Складской код: 20-186-IGN

Цена: 35,83 фунтов стерлингов (43,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Кабель-адаптер для замены радиоприемника Porsche 987 и 997 ISO с зажиганием CANbus

Кабель-адаптер для замены радиоприемника со встроенным интерфейсом зажигания CANbus и датчиком скорости для автомобилей Porsche с оригинальными аудиосистемами CDR24 или PCM2/2.1. Эти автомобили имеют разъемы ISO на задней части головного устройства.

Автоматическая установка.

Складской код: 20-187-IGN

Цена: 41,66 фунтов стерлингов (49,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Порше 9Кабель-адаптер ISO 87 и 997 для замены радиоприемника с зажиганием CANbus

Кабель-адаптер для замены радиоприемника со встроенным интерфейсом зажигания CANbus для автомобилей Porsche с оригинальными аудиосистемами CDR24 или PCM2/2. 1. Эти автомобили имеют разъемы ISO на задней части головного устройства.

Автоматическая установка.

Этот адаптер не поддерживает оригинальный усилитель Bose, требуется дополнительный интерфейс или усилитель необходимо обойти.

Складской код: 20-187-IGN

Цена: 41,66 фунтов стерлингов (49,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Citroen и Peugeot 2017> Кабель-адаптер для замены магнитолы ISO

Сменный кабель-адаптер радио для автомобилей Peugeot и Citroen 2017 г.в. Используйте для подключения послепродажного обновления стереосистемы.

Складской код: 20-188

Цена: 10,83 фунтов стерлингов (13,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Hyundai 2017> Кабель-адаптер для замены радио ISO

Кабель-переходник для радиоприемника для автомобилей Hyundai 2017 г.в. Используйте для подключения послепродажного обновления стереосистемы.

Складской код: 20-189

Цена: 10,83 фунтов стерлингов (13,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Кабель-адаптер для преобразования Fiat Ducato 8 (2021 г.в.) в стандартные разъемы ISO, чтобы можно было установить головное устройство вторичного рынка.

Этот жгут проводов адаптера предназначен для замены оригинального 12-контактного разъема на приборной панели на стандартный разъем ISO вторичного рынка, позволяющий установить новую радиостанцию.

Подходит только для автомобилей с OEM-радио, оснащенным 12-контактным разъемом питания и динамика (не U-Connect)

Артикул: 20-194

Цена: 9,99 фунтов стерлингов (11,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Адаптер крепления сабвуфера для автомобилей Honda Civic и CR-V.

Складской код: 20-246

Цена: 20,83 фунтов стерлингов (25,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Land Rover (99>) HK Выходной кабель сабвуфера

Этот кабель позволяет подключить штатное головное устройство (с фоно-выходом заднего динамика или сабвуфера) к вспомогательному входу автомобиля Landrover Freelander, Discovery или Range Rover Vogue, оснащенного Becker Harmon Kardon.

Складской код: 20-247

Цена: 3,33 фунта стерлингов (4,00 фунта стерлингов с НДС)

Больше информации

Добавить в корзину

Honda CRV (07-11) Сохранение сабвуфера на автомобилях С ОРИГИНАЛЬНОЙ ГОЛОВНОЙ БЛОКОЙ 2VN3 (24 pin)

Кабель для крепления оригинального сабвуфера, устанавливаемого на некоторые версии Honda CR-V 3-го поколения (2007-2011 гг.) с оригинальным головным устройством 2VN3.

Складской код: 20-248

Цена: 20,83 фунтов стерлингов (25,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Провод Audi Chorus или Concert ISO для автомобилей с задним усилителем, проводное зажигание

Адаптер Audi ISO и mini ISO для автомобилей с задними усилителями. Питание зажигания к головному устройству должно быть подключено к блоку предохранителей автомобиля (жестко)

Не подходит для автомобилей с Symphony или Bose Audio

Код товара: 20-250

Цена: 8,33 фунтов стерлингов (10,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Audi A2, A3, A4 и A6 Bose или Symphony к радиоразъемам ISO

Кабель для подключения автомобилей Audi с усилителями Symphony или Bose к автомагнитоле вторичного рынка. этот кабель использует линейные выходы фонокорректора от вторичного радиоприемника.

Складской код: 20-251

Цена: 8,32 фунтов стерлингов (9,98 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Кабель-адаптер Audi ISO с интерфейсом зажигания CANbus и антенным адаптером

ПОДКЛЮЧИТЕ И ИГРАЙТЕ Кабель-адаптер Audi ISO и mini ISO для автомобилей с задним усилителем.
Этот провод адаптируется от оригинальных разъемов в автомобиле, чтобы соответствовать обновленной стереосистеме послепродажного обслуживания, он имеет встроенный интерфейс зажигания CANbus и адаптер антенны с фантомным питанием для установки plug and play. Также обеспечивает подсветку.

Код товара: 20-252A-IGN

Цена: 49 фунтов стерлингов0,99 (59,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Переходной кабель радио Audi quadlock на ISO с интерфейсом зажигания CANbus

Кабель-переходник Audi quadlock на радио ISO для автомобилей с задними усилителями. Регулируемый линейный преобразователь для тылового усилителя

Этот жгут проводов адаптера имеет встроенный интерфейс зажигания CANbus для установки plug and play.

также подходит для SEAT Exeo

Код товара: 20-254-IGN

Цена: 58,33 фунтов стерлингов (70,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Замена радиоприемника Volvo V70 HU-6 и HU-8 ISO и кабель адаптера фонокорректора

Кабель-переходник для замены радиоприемника Volvo V70, позволяет установить послепродажную автомобильную стереосистему, адаптировав оригинальные разъемы Volvo к стандартным разъемам ISO послепродажного обслуживания.

Этот адаптерный кабель подходит для оригинальных радиостанций HU-6XX и HU-8XX и позволяет использовать оригинальный усилитель в автомобиле.

Складской код: 20-256

Цена: 20,83 фунтов стерлингов (25,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Toyota MR2 & Celica (94-05) усилитель ISO ведущий

Кабель для подключения автомобилей Toyota (после 1994 года) с OEM-усилителями к автомобильному радиоприемнику вторичного рынка с помощью линейного выхода фонокорректора от магнитолы.
Убедитесь, что разъем соответствует разъему на задней панели вашего оригинального радио.

Складской код: 20-257

Цена: 10,83 фунтов стерлингов (13,00 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Магнитола Iso для Lexus/Toyota (05>) с оригинальными усилителями Toyota

Кабель для подключения автомобилей Toyota и Lexus (после 2005 года) с оригинальными усилителями TOYOTA/PIONEER к автомобильному радиоприемнику вторичного рынка с использованием линейного выхода фонокорректора от магнитолы.

Убедитесь, что разъем соответствует разъему на задней панели вашей оригинальной магнитолы. (Вместо рулевого управления используйте артикул 29-725) код: 20-259

Цена: 16,66 фунтов стерлингов (19,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Автомобили Hyundai Kia (05-09) с штатным усилителем

Автомобильный радиоприемник iso для автомобилей Hyundai и Kia, выпущенных в период с 2005 по 2009 год, с усилителем, установленным под сиденьем водителя.

Этот разъем имеет два размера контактов

Соединяет новую магнитолу с оригинальным разъемом автомобиля

Складской код: 20-261

Цена: 14,16 фунтов стерлингов (16,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Интерфейс для автомобилей Alfa Romeo с оригинальной аудиосистемой BOSE

Подходит для следующих автомобилей Alfa Romeo:

147, 156, 159, Brera и GT

Артикул: 20-266

Цена: 29,16 фунтов стерлингов (34,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Адаптер активного динамика Alfa Romeo 147

Кабель ISO «папа-гнездо» для подключения автомобильного радиоприемника вторичного рынка к Alfa Romeo 147, оснащенному сабвуфером OEM.

Складской код: 20-267

Цена: 12,49 фунтов стерлингов(14,99 фунтов стерлингов с НДС)

Больше информации

Добавить в корзину

Замена 20-контактного радиоприемника Nissan, кабель-адаптер ISO и адаптер Bose (без рулевого управления)

Nissan с запасным кабелем-адаптером для радиоприемника Bose. Позволяет установить послепродажную автомобильную стереосистему, адаптировав оригинальный 20-контактный разъем Nissan к стандартным разъемам ISO послепродажного обслуживания. Этот адаптерный кабель также сохраняет использование оригинального усилителя Bose за счет использования разъемов предварительного выхода на задней панели нового радио.

Этот кабель включает в себя питание и блок питания динамика.

Складской код: 20-268
Цена: 24,99 фунтов стерлингов (29,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Honda Civic, жгут проводов CR-V с RCA для оригинального усилителя (для автомобилей без рулевого управления)
Адаптерный жгут ISO с разъемами RCA для установки нового головного устройства вторичного рынка в автомобили, оснащенные оригинальными усилителями, но без органов управления аудиосистемой на рулевом колесе
Также имеется переходной кабель для сохранения оригинального сабвуфера.
Складской код: 20-269
Цена: 14,16 фунтов стерлингов (16,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Жгут проводов радиоадаптера Audi Symphony или Bose ISO, проводное зажигание
Жгут адаптера ISO для установки новой стереосистемы в Audi A3, A4, A6 или TT с оригинальной аудиосистемой с усилителем BOSE или SYMPHONY с разъемами ISO находится сзади головного устройства. Ослабленный провод для подключения питания зажигания автомобиля
Складской код: 20-270
Цена: 33,33 фунтов стерлингов (40,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Адаптер радиоприемника Audi ISO с зажиганием CANbus (для радиоприемников Symphony и Bose)
Адаптер ISO для установки новой стереосистемы в Audi A3, A4, A6 или TT с оригинальной аудиосистемой с усилителем BOSE или SYMPHONY с разъемами ISO на затылке.
Жгут проводов имеет встроенный интерфейс зажигания CANbus для установки по принципу «подключи и работай». Также обеспечивает подсветку. Используйте с элементом 21-120 для подключения антенны FM.
Складской код: 20-270-IGN
Цена: 58,33 фунтов стерлингов (70,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Интерфейс для Chrysler/Jeep с оригинальным усилителем Infinity
Chrysler, Jeep Преобразователь активного усилителя в разъемы ISO для автомобильного радиоприемника европейского производства.
4-х канальный регулируемый
Складской код: 20-271
Цена: 33,33 фунтов стерлингов (40,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Интерфейс усилителя VOLVO SC901
6-контактный штекер DIN Volvo Аудиоинтерфейс с 4-канальным регулируемым линейным выходом для подключения автомобилей с OEM-усилителями к разъемам ISO автомобильного радиоприемника вторичного рынка.
Для автомобилей Volvo с 6-контактным разъемом предварительного усилителя DIN и разъемом питания черного цвета на задней панели радиоприемника.
Подходит для головных устройств Volvo SC900, SC901, SC805
Инвентарный код: 20-272
Цена: 54,16 фунта стерлингов (64,9 фунта стерлингов9 с НДС)
Больше информации
Добавить в корзину
Интерфейс интеграции усилителя ISO в ISO (для автомобилей с оригинальным усилителем)
4-канальный настраиваемый интерфейс усилителя ISO-ISO.
Используется для установки нового радиоприемника в автомобиле с оригинальным усилителем, принимающим предварительно усиленный аудиосигнал.
Этот интерфейс преобразует аудиовыход высокого уровня нового головного устройства в предварительно усиленный сигнал низкого уровня, который будет работать с усилителем.
4 регулируемых канала для оптимального качества звука, встроенный изолятор контура заземления и фильтры для получения наилучшего звука от усилителя.
Складской код: 20-273
Цена: 33,33 фунтов стерлингов (40,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Range Rover P38 (94-99) Интерфейс усилителя
Range Rover P38 (94-99) Аудиоинтерфейс с 4-канальным регулируемым линейным выходом для подключения автомобилей с OEM-усилителями к разъемам ISO автомагнитолы вторичного рынка.
Для автомобилей Range Rover, оснащенных оригинальными головными устройствами Clarion с розовым 10-контактным разъемом предусилителя ISO на задней панели магнитолы.
Складской код: 20-274
Цена: 37,49 фунтов стерлингов(44,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Аудиоадаптер Audi Cabriolet Bose с усилителем
Интерфейсный кабель с 4-канальным регулируемым линейным выходом для подключения автомобилей Audi Cabriolet с разъемами ISO к автомагнитоле вторичного рынка.
Складской код: 20-275
Цена: 37,49 фунтов стерлингов (44,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Адаптер Audi BOSE quadlock премиум-класса для ISO с проводами CANbus
Автомобили Audi A3, A4, TT с акустическими системами Bose или с полным усилением. Провод имеет отводные провода CANbus.
Складской код: 20-276
Цена: 38,33 фунтов стерлингов (46,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Интерфейс усилителя звука JAGUAR XJ8 XK8 Premium
6-контактный разъем Din Jaguar Аудиоинтерфейс с 4-канальным регулируемым линейным выходом для подключения к автомобилям с OEM-усилителями к разъемам ISO автомобильного радиоприемника вторичного рынка.
Для автомобилей XJ8 с аудиосистемами Alpine Premium Sound
Также для автомобилей XK8, но с 1996-1999, эти автомобили будут иметь белый 20-контактный разъем и 6-контактный круглый разъем DIN на задней панели радио.
Складской код: 20-277
Цена: 37,49 фунтов стерлингов (44,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Кабель для замены радиоприемника VOLVO HU8XX с высококачественным интерфейсом интеграции усилителя
6-контактный штекер Din Volvo Аудиоинтерфейс с высококачественным 4-канальным регулируемым линейным выходом для подключения автомобилей с штатными усилителями к разъемам ISO автомагнитолы вторичного рынка.
Для автомобилей Volvo с 6-контактным разъемом предусилителя DIN на задней панели радиоприемника.
Подходит для головных устройств Volvo HU-801, HU-803 и HU-850.
Складской код: 20-278
Цена: 37,49 фунтов стерлингов (44,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Кабель для замены радиоприемника VOLVO HU6XX с высококачественным интерфейсом интеграции усилителя
Головное устройство Volvo 6-контактный аудиоинтерфейс с разъемом DIN с высококачественным 4-канальным регулируемым линейным выходом для подключения автомобилей с OEM-усилителями к разъемам ISO автомобильного радиоприемника вторичного рынка.
Для автомобилей Volvo с 6-контактным разъемом предусилителя DIN, а также с серым и зеленым разъемами на задней панели магнитолы.
Подходит для автомобилей Volvo с оригинальными головными устройствами HU-601, HU-603, HU-605, HU-650 и HU-655.
Складской код: 20-279
Цена: 45,83 фунтов стерлингов (55,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Saab 95 с интерфейсом усилителя DENSO NAV
Для автомобилей Saab 95 С ОРИГИНАЛЬНОЙ НАВИГАЦИЕЙ DENSO.
Это аудиоинтерфейс с 4-канальным регулируемым линейным выходом для подключения штатного автомобильного усилителя к разъемам ISO автомагнитолы вторичного рынка.
Подходит для всех моделей с оригинальными усилителями
Подходит для головного устройства Saab Denso 8057
Код товара: 20-280
Цена: 45,83 фунтов стерлингов (55,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Porsche Boxster, 911 1996-2001 mini ISO интерфейс адаптера усилителя
Интерфейсный кабель с 4-канальным регулируемым линейным выходом для подключения усилителей автомобилей Porsche с разъемами ISO к автомобильным радиоприемникам сторонних производителей.
Складской код: 20-281
Цена: 33,33 фунтов стерлингов (40,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Кабель обхода усилителя Lexus IS200
Кабель обхода усилителя для Lexus IS 200,GS430, LS430, RX300.
Позволяет подключить новую магнитолу непосредственно к динамикам автомобиля, минуя оригинальный усилитель, который находится за перчаточным ящиком пассажира.
Складской код: 20-301
Цена: 16,66 фунтов стерлингов (19,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Обводной кабель усилителя Chrysler Jeep
Кабель обхода усилителя. Позволяет подключить новую радиостанцию послепродажного обслуживания напрямую к автомобильным динамикам в обход оригинального усилителя.
Commander (05-09), Compass (07-09), Grand Cherokee (05-08) Patriot (06-09)
Гранд Вояджер (05-08) Вояджер (04-07) 300C (04-07)
Складской код: 20-302
Цена: 33,33 фунтов стерлингов (40,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Обводной кабель усилителя Toyota Landcruiser LC5
Кабель обхода усилителя для Toyota Landcruiser 120 с отделкой LC5.
Позволяет подключить новую магнитолу непосредственно к динамикам автомобиля, минуя оригинальный усилитель, который находится под передним сиденьем.
Код товара: 20-303
Цена: 16,66 фунтов стерлингов (19,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Обводной кабель усилителя магнитолы Mercedes E Class W211
Кабель обхода усилителя для автомобилей Mercedes E Class W211 с оригинальными навигационными системами COMAND.
Этот кабель проходит от приборной панели к усилителю в задней части автомобиля и обходит усилитель, позволяя новой стереосистеме работать с оригинальными динамиками в автомобиле.
Кабель-переходник антенны Fakra на DIN также входит в комплект.
Складской код: 20-304
Цена: 66,66 фунтов стерлингов (79 фунтов стерлингов0,99 с НДС)
Больше информации
Добавить в корзину
Сервисный кабель Mazda CX7 , RX8 iso
Сервисный кабель для Mazda CX7 и RX8.
Этот кабель позволяет установить новое радио, как обычно, и предоставить удлинительный кабель, чтобы пользователь мог подключить оригинальное радио, если вам нужно изменить часы или дисплей автомобиля
Кнопки для этих функций есть на оригинальной магнитоле.
Складской код: 20-305
Цена: 20,83 фунтов стерлингов (25,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Крайслер/Джип/Додж (09>) обход усилителя
Кабель обхода усилителя для автомобилей, выпущенных после 2009 года. Позволяет подключить новую автомагнитолу после продажи напрямую к динамикам автомобиля.
Включая кроссоверы.
Складской код: 20-306
Цена: 58,33 фунтов стерлингов (70,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Обводной кабель усилителя Volvo XC90 (03-14)
Кабель обхода усилителя для автомобилей Volvo XC90.
Позволяет подключить новую радиостанцию послепродажного обслуживания напрямую к автомобильным динамикам в обход оригинального усилителя.
Складской код: 20-307
Цена: 24,99 фунтов стерлингов (29,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Обходной кабель усилителя Land Rover Harman/Kardon
Кабель обхода усилителя для автомобилей Range Rover Sport и Discovery III со стандартным усилителем Harman/Kardon под сиденьем водителя. Позволяет подключить новое вторичное радио непосредственно к автомобильным динамикам в обход оригинального усилителя.
Для сохранения оригинального сабвуфера потребуется новый дополнительный усилитель. Звук твитеров может пропадать.
НЕ ДЛЯ СИСТЕМ LOGIC 7
Код товара: 20-308
Цена: 24,99 фунтов стерлингов (29,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Kia ,Hyundai 2010 г.в., обходной кабель усилителя
Кабель обхода усилителя для моделей Kia и Hyundai с цифровым усилителем под пассажирским сиденьем.
Позволяет подключить новую радиостанцию послепродажного обслуживания напрямую к автомобильным динамикам в обход оригинального усилителя.
НЕТ ИНСТРУКЦИЙ по размещению усилителя. Для автомобилей с усилителями в задней четверти (IX35) потребуется дополнительный удлинитель 10-149/2,5.
Складской код: 20-309
Цена: 24,99 фунтов стерлингов (29,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Обводной кабель Jaguar XK8 Convertible 00-05 ампер
Кабель обхода усилителя для автомобилей Jaguar XK8 2000 — 2005 г.в. с премиальной акустикой.
Этот кабель позволяет установить новую магнитолу, минуя штатный усилитель автомобиля.
Для автомобилей с 12-контактным разъемом белого цвета и сетевым разъемом Alpine AI на задней панели магнитолы.
Складской код: 20-310
Цена: 62,50 фунтов стерлингов (75,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Jaguar XK8 (XJ) Coupe 00-05 ампер обходной кабель
Кабель обхода усилителя для автомобилей Jaguar XK8 2000 — 2005 г.в. с премиальной акустикой.
Также подходит для автомобилей Jaguar XJ 2000–2004 годов выпуска с аудиосистемами премиум-класса с усилителем.
Этот кабель позволяет установить новую магнитолу, минуя штатный усилитель автомобиля.
Для автомобилей с 12-контактным разъемом белого цвета и сетевым разъемом Alpine AI на задней панели магнитолы.
Складской код: 20-311
Цена: 62,50 фунтов стерлингов (75,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Обходной кабель усилителя премиум-класса Freelander 2 Alpine
Кабель обхода усилителя для автомобилей Freelander 2 с оригинальными усилителями аудиосистемы премиум-класса Alpine в задней правой четверти. Позволяет подключить новое вторичное радио непосредственно к автомобильным динамикам в обход оригинального усилителя.
Для сохранения оригинального сабвуфера потребуется новый дополнительный усилитель.
Складской код: 20-313
Цена: 29,16 фунтов стерлингов (34,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Кабель обхода усилителя Range Rover Sport, Discovery 3 (Harman Kardon/LOGIC7)
Кабель обхода усилителя для автомобилей Range Rover sport и Discovery 3 с оригинальными усилителями аудиосистемы премиум-класса Harman/Kardon LOGIC 7 под сиденьем водителя.
Позволяет подключить новую радиостанцию послепродажного обслуживания напрямую к автомобильным динамикам в обход штатного усилителя.
ОБРАТИТЕ ВНИМАНИЕ: для сохранения оригинального сабвуфера потребуется новый усилитель. Мы рекомендуем использовать компактный моноблочный усилитель BL-RA251D
Артикул: 20-314
Цена: 38,33 фунтов стерлингов (46,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Кабель обвода усилителя магнитолы Range Rover L322 для автомобилей с оригинальным усилителем DSP
Кабель обхода усилителя для автомобилей Land Rover Range Rover L322 (Vogue) 2002 — 2005 г. в. с оригинальным усилителем DSP и штатным головным устройством High Line. Этот кабель проходит от приборной панели к усилителю сзади и обходит усилитель, позволяя новой стереосистеме работать с оригинальными динамиками в автомобиле. Подгонка подключается и работает.
Складской код: 20-316
Цена: 9 фунтов стерлингов1,66 (109,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Обводной кабель усилителя магнитолы Mercedes ML W164
Кабель обхода усилителя для автомобилей Mercedes ML W164 с оригинальными усилителями аудиосистем.
Этот кабель проходит от приборной панели к усилителю в задней части автомобиля и обходит усилитель, позволяя новой стереосистеме работать с оригинальными динамиками в автомобиле.
Складской код: 20-317
Цена: 66,66 фунтов стерлингов (79,99 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Ford Ranger (2015-2020) Интерфейс управления рулевым колесом ISO (SYNC 3 С МАЛЕНЬКИМ ДИСПЛЕЕМ)
ОБРАТИТЕ ВНИМАНИЕ: в зависимости от марки устанавливаемого радиоприемника для рулевого управления требуется дополнительный соединительный провод. Если вы не уверены, см. Полное описание
Этот интерфейс CANbus подключается к оригинальным 24+54-контактным разъемам в оригинальной системе, что позволяет использовать оригинальные кнопки управления на рулевом колесе с новым головным устройством вторичного рынка. Он также сохраняет оригинальные кнопки телефона, а также USB, AUX и камеру заднего вида (если автомобиль оборудован)
Подходит для автомобилей Ford Ranger (2015-2020) с оригинальной аудиосистемой SYNC 3 с небольшим дисплеем. Также подходит для моделей Ford Ranger для США (2019–2020 гг.)
Артикул: 29-CTF021
Цена: 58,33 фунтов стерлингов (70,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
Переходник Mercedes Audio20 на Audio 5
Специальный переходник для установки головного устройства Mercedes Audio 20 в автомобиль с оригинальным головным устройством Audio 5.
Код товара: 99-MERC-A5-A20
Цена: 20,83 фунтов стерлингов (25,00 фунтов стерлингов с НДС)
Больше информации
Добавить в корзину
MIL-DTL-55116 Аудио/радиоразъемы и кабели
Стандартные решения QPL M55116 плюс версии HiPer 55116 MCOTS с превосходными электрическими, экологическими и механическими характеристиками
MIL-DTL-55116 QPL и высокопроизводительные MCOTS
Разъем звуковой частоты MIL-DTL-55116 уже несколько поколений используется в тактических радиосистемах. Теперь это надежное, поддающееся очистке в полевых условиях межсоединение предназначено для использования в Объединенной тактической радиосистеме — радиосвязи следующего поколения для передачи голоса и данных для полевых военных операций США, что гарантирует его дальнейшее использование и обслуживание солдат, моряков и летчиков. Glenair производит две версии аудиоразъема MIL-DTL-55116: стандартное решение QPL и совместимую производную MCOTS с улучшенными характеристиками с:
Низкое контактное сопротивление: менее 10 мОм
Уплотнение со степенью защиты IP68 в соединенном и несоединенном состоянии
1000 часов + стойкость к коррозии в солевом тумане
Встроенная заземляющая пружина EMI обеспечивает улучшенную межкорпусную проводимость 2,5 мОм
Крыльцо с интегрированным зажимом для экрана кабеля
Улучшенный рейтинг испытаний кабеля на растяжение 100 фунтов
Артикул
MIL-DTL-55116 Руководство по выбору каталога
Серия 152 (Glenair HiPer 55116)
Введение
Руководство по выбору • Технические характеристики
Серия 151 (стандарт MIL-DTL-55116)
Руководство по выбору, руководство по выбору специальных разъемов, адаптеров и принадлежностей
Технические характеристики
Презентация в виде слайд-шоу
MIL-DTL-55116 Радиоразъемы и кабели QPL и MCOTS
M55116 Технический паспорт изделия
Аудиоразъемы QPL и HiPer 55116
Скачать каталог
Радиоразъемы и кабели MIL-DTL-55116
Series 152 / HiPer 55116
152-001
Аудиоразъем с компенсатором натяжения проводов
HiPer 55116
157-009
Аудиоразъем с компенсатором натяжения проводов, обжимные съемные контакты
HiPer 55116
152-006
Аудиокабель с разгрузкой от натяжения проводов
HiPer 55116
152-002
Аудиоразъем с заделкой и переходником
HiPer 55116
157-010
Аудиоразъем с ленточным/заливным адаптером, обжимные съемные контакты
HiPer 55116
152-005
Формованный кабель аудиоразъема
HiPer 55116
152-004
Встроенная аудиорозетка
HiPer 55116
157-011
Встраиваемая аудиорозетка со съемными обжимными контактами
HiPer 55116
152-007
Линейный кабель для встроенных аудиоразъемов
HiPer 55116
152-003
Зажимная гайка для радиоприемника Аудиорозетка
HiPer 55116
152-013
Аудиоразъем с креплением на радиоприемник и разъемами из поликарбоната
HiPer 55116
152-012
Аудиоразъем для монтажа на радио с разъемами для ПК и 3 контактами заземления
HiPer 55116
240-152-003
Аудиорозетка с фильтром, радиоприемник с контактами под пайку
HiPer 55116
240-152-013
Аудиорозетка с фильтром, крепление для радиоприемника с разъемами для ПК
HiPer 55116
Серия 151 / MIL-DTL-55116
151-001 • M55116/3 — /4 • U-229
Аудиоразъем, обслуживаемый на месте, с компенсатором натяжения проводов
MIL-DTL-55116
151-002 • M55116/7 — /8 • U-182
Литой аудиоразъем
MIL-DTL-55116
151-003 • M55116/9 — /10 • U-183
Зажимная гайка крепления радиоприемника Аудиорозетка
MIL-DTL-55116
151-004 • M55116/13 — /14 • U-228
Встроенная аудиоразъем с компенсатором натяжения проводов
MIL-DTL-55116
151-015
Цельнометаллический аудиоразъем с компенсатором натяжения проводов
MIL-DTL-55116
157-008
Аудиоразъем с 8-позиционным настраиваемым кабельным вводом под углом 90°
MIL-DTL-55116
151-005
Аудиорозетка с зажимной гайкой и разъемами из поликарбоната
МИЛ-ДТЛ-55116
151-010
Аудиоразъем с зажимной гайкой, разъемами для ПК и 3 контактами заземления
MIL-DTL-55116
157-005
Проходной адаптер для аудиоразъема, 55116 — D38999
MIL-DTL-55116
157-012
Проходной адаптер аудиоразъема, 55116 для Mighty Mouse
MIL-DTL-55116
657-098
Заглушка для вилок серий 151 и 152
667-374 и 667-355
Защитные крышки для вилок/розеток серий 151 и 152
151-008
Резиновая защитная крышка для розеток Sr. 151/152
MIL-DTL-55116
Наноинструмент для обвязки и ленты для разъемов серий 151 и 152 с платформами для обвязки
Заделка экрана от электромагнитных/радиочастотных помех
Таблица радиоразъемов
Baofeng
Bearcom
Bendix King / Infinity
Cobra
EF Johnson
Freidaxin
Garmin Rhino
Harris / MaCom
Hytera
Icom
Kenwood
Linton
Midland
Motorola
Nexedge
Olympia
Oricom
Puxin
Quansheng
Relm
Retevis
Tekk
Vertex / Maxon
Vertex / Maxon0016
Wouxon
Yaesu / Standard Horizon
K-B Баофэн УФ-82HP
К Все радиостанции Baofeng с 2 контактами
М4-Б Все многоконтактные радиостанции Baofeng. Баофэн УФ 9R
М Все 2-контактные радиостанции Bearcom
БК АН/КНР-127 ДПХ, ЭПХ, галлон в час, ЛПХ, LPX
БК2 КНГ П150/400/500/800
М АН/КНР-127 Все Cobra 2-контактный
М3 5xxx/7xxx, серия AN/PRC-127EF
М Все Фрейдаксин 2-контактный
М2 Все Фрейдаксин 1-контактный
М6 110/120/130/530
МС1 Ягуар 700П, P51xx/52xx/71xx/72xx
МС3 P53xx/54xx/73xx, XG15/25/75
МС4 СГ100/СЛ200
М 2-контактный разъем Hytera, без стопорного винта {см. изображение M-разъема Motorola}
h2 Hytera, 2 контакта, 1 стопорный винт, серия PD5xx
h4 Hytera, 1 штифт, 1 стопорный винт
h5 Многоконтактный разъем Hytera, серия PD 7xx
С3 Icom 2-контактный без стопорных винтов
С4 Ф30/40/50, М88
С6 Icom 2-контактный с 2 стопорными винтами
S14 Ф3261/4261, Ф9011/9021
К Все 2-контактные радиостанции Kenwood
К2 Все многоконтактные радиостанции Kenwood
К LT-2ххх/ 3ххх/ 5ххх/ 6ххх
Середина Серия G, серия GXT, серия LXT
М Все 2-контактные радиостанции Motorola. Моторола СР200
М2 Все радиостанции Motorola с разъемом 3,5 мм Резьбовой разъем
М3 Серия XTS1xxx/ 2xxx/ 3xxx/ 4xxx/ 5xxx, GP900, GP9000, HT1000, JT1000, MT1500/2000, MTS2000, PR1500
M4 Cbpro, GP1280/140/3xx/6xx, HT750/1250/1550, MTX8250/8250LS/9250/960, PR860, PRO5xxx/7xxx/9xxx, PTX7xx, R765
М4-Б Все многоконтактные радиостанции Baofeng.
М6 FRS 50/60, FR50, Spirit GT/GT+, SX700R, T289/T550/T4700R/T5xxx/T6xxx/T7xxx/T9xxx, Talkabout TLKR T6
М7 APX 10xx/40xx/60xx/70xx/80xxFRS 50/60, XPR4xxx/6xxx/7xxx (не XPR 3xxx)/8xxx, FR50, Дух ГТ/ГТ+, SX700R, T289/T550/T4700R/T5xxx/T6xxx/T7xxx/T9xxx, Говорить о, ТЛКР Т6, серия DP4xxx
M11 Серия Motorola SL, TLK100
M12 Серия DEP5xx, серия DP2xxx, серия MTP3xxx, серия XIR P6xxx, серия XPR3xxx
Y3 SL1xx, SP2xx
Y4 SL1xx, SP2xx, VX-2xx/4xx. Радиостанции серии EVX2xx
Y7 EVX-S24
К2 NX2xx/3xx/4xx
К П324Р
М6 ПМР1285, УВЧ2185
К 777/888, РХ-3288
К Серия TG, UA3xx/4xx/5xx
М РП6500
К РПВ416а/516а/599а
М5 РПВ3ххх / 7ххх
К Ретевис 2-контактный
М ХВ-100/1000
Y3 SL1xx, SP2xx
Y4 SL1xx, SP2xx, VX-2xx/4xx.
Навигация по записям
Генератор звуковой частоты ГЗЧ-2500: характеристики и применение в поиске повреждений кабельных линий
Блок питания на 12 вольт своими руками. Самодельный блок питания на 12 вольт: пошаговая инструкция по сборке
Похожие записи

21.11.2024 0
Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0
Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0
Гемангиома у новорожденных: причины, виды, лечение и профилактика
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Карта сайта
© M-Gen
