Что такое порт PS/2 и почему они все еще есть на некоторых компьютерах? • Оки Доки

Современные игровые ПК оснащены множеством отличных современных разъемов. У нас есть порты USB-C, порты DisplayPort/HDMI и… порт PS/2? Этот устаревший разъем выглядит так, как будто он принадлежит 80-м или 90-м годам, и, вероятно, так оно и есть. Тем не менее, многие современные системы и материнские платы, даже игровые системы, оснащенные новейшими чипами AMD Ryzen/Intel Core, похоже, настаивают на том, чтобы выкопать этот старый разъем из могилы. И хотя это может не иметь смысла для вас или для многих людей, есть причины, по которым это существует.

Почему некоторые современные ПК все еще включают этот старый порт?

Что такое порт PS/2?

Прежде чем мы сможем понять, почему эти порты все еще существуют в наши дни, нам сначала нужно понять, откуда они взялись.

Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)

Это был 1987 год. В прошлые годы IBM занимала прочное положение на рынке ПК, но благодаря появлению клонов ПК IBM, которые могли использовать программное и аппаратное обеспечение IBM, это доминирование на рынке быстро исчезло. Пытаясь вернуть его, IBM также хотела убедиться, что клоны не могут быть собраны так же легко, и разработала линейку машин с проприетарной шиной расширения и операционной системой, которую она назвала Personal System/2 или PS/2. (нет, не PlayStation 2).

Желание IBM вернуть себе былую славу не осуществилось с выходом PS/2, но эта линейка оставила прочное наследие, поскольку вычислительные инновации, такие как 3,5-дюймовые гибкие диски и видеостандарт VGA, получили свое начало в PS/2. . Это также породило порт PS/2.

Порт PS/2 заменил как разъем клавиатуры DIN, так и разъем мыши DE-9, что позволило упростить подключение мыши и клавиатуры к ПК. Хотя он был впервые представлен в одноименной линейке ПК, он будет использоваться и на компьютерах, отличных от IBM, став стандартом до того, как USB в конечном итоге станет предпочтительным портом для периферийных устройств.

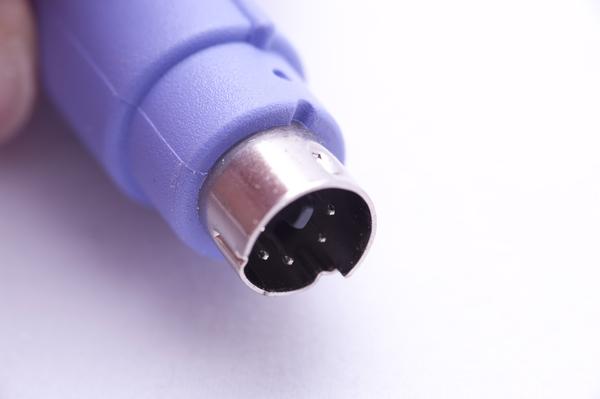

Раньше компьютеры обычно поставлялись как минимум с двумя портами PS/2 — один для клавиатуры и один для мыши. Они также будут иметь цветовую кодировку: порт для клавиатуры будет окрашен в синий цвет, а порт для мыши — в бирюзово-зеленый. Большинство систем, включая порты PS/2, в наши дни поставляются с одним портом PS/2, к которому вы можете подключить мышь или клавиатуру или использовать разветвитель для подключения обоих (в аналогичной цветовой маркировке). Другие по-прежнему выберут полный набор из двух портов.

Почему порты PS/2 все еще актуальны?

Теперь, когда мы немного познакомились с портами PS/2, пришло время поговорить со слоном в комнате. Если этот порт был представлен в 1987 году, был распространен в 90-х и начале 2000-х годов и почти исчез из жизни большинства людей, почему некоторые материнские платы до сих пор включают его?

ASUS ROG Maximus Z690 Apex, материнская плата стоимостью +800 долларов США с поддержкой чипов Intel Alder Lake 12-го поколения, оперативной памяти DDR5 и возможностью подключения PCIe 5. 0, в частности, включает в себя полный набор из двух портов PS/2 с цветовой кодировкой. Это должно быть хорошо для чего-то, верно?

PS/2 в основном вытеснялся USB в течение нескольких лет, но есть несколько различий в том, как работают оба стандарта, которые заставляют некоторых людей доверять портам PS/2 даже в третьем десятилетии 21-го века.

Принцип работы периферийных устройств USB заключается в том, что компьютер постоянно проверяет их несколько раз в секунду (процесс, известный как опрос), чтобы определить, простаивают ли они, перемещаются или что-то делают. Периферийные устройства PS/2, с другой стороны, могут взять на себя инициативу, поскольку они могут посылать прерывания ЦП всякий раз, когда они что-то делают. Если вы двигаете мышью или щелкаете что-то, ваша мышь будет напрямую связываться с вашим процессором, чтобы зарегистрировать действие, а не ждать, пока компьютер это заметит. Это означает, что в большинстве случаев задержка меньше, чем при использовании аналогичного периферийного устройства USB, потому что оно не опрашивает, а активно взаимодействует с вашим компьютером.

У них есть и другие преимущества. В случае с клавиатурами PS/2 открывает возможность истинного переключения N-клавиш, то есть вы можете нажимать сколько угодно клавиш, и все они будут зарегистрированы. Если вы перезагрузитесь в BIOS, есть вероятность, что ваши периферийные устройства USB не будут распознаны, тогда как у вас не будет этой проблемы с периферийными устройствами PS/2, поскольку все они универсально совместимы.

Эти преимущества, или, скорее, технические различия, заставили некоторых профессиональных геймеров держаться за свои периферийные устройства PS/2. Хотя большинство различий, о которых я упоминал ранее, могут быть практически незаметны для большинства людей (здесь мы говорим о миллисекундах), более низкая задержка может принести пользу некоторым людям в соревновательных играх и киберспорте. Оправданно ли это, однако, это другая история — общепризнанно, что вам, вероятно, лучше купить превосходную игровую мышь, чем держаться за свою старую шариковую мышь 1999 года.

Однако мы не будем осуждать вас за то, что вы хотите оставить клавиатуру Model M в рабочем состоянии.

Должен ли я тогда использовать периферийные устройства PS/2?

Нет, вы не должны. Ну, наверное, нет. В конце концов, есть причина, по которой был разработан USB.

Мы не рассмотрели недостатки PS/2, но их много. Во-первых, в отличие от USB, это не порт с горячей заменой — если вы отключите мышь или клавиатуру от работающей системы, вам потребуется перезагрузить ее, чтобы она снова заработала, и, что еще хуже, вы можете даже повредить ее. Сам порт также довольно хрупкий, и вы можете легко погнуть контакты внутри разъема PS/2, если не будете осторожны с ним.

Если ваш конкретный вариант использования абсолютно не требует использования PS/2, нет причин его использовать. Вы можете подумать, что ваша шариковая мышь и ваша старая клавиатура готовы к неироническому возвращению, но лучше оставить прошлое в прошлом.

Спрос есть, но он, вероятно, не оправдан для большинства людей

Мы видим причину, по которой некоторые материнские платы до сих пор включают этот старый порт. Некоторые люди доверяют им и отказываются переходить на USB, потому что считают, что для их конкретного случая использования PS/2 лучше. Рынок есть, и хотя его меньшинство, он очень громкий. И хотя для некоторых сценариев это может быть правдой, для большинства людей периферийные устройства USB являются лучшим вариантом.

Надеюсь, теперь вы знаете разницу.

1K-PS2-P-0 First Cable — Кабель PS-2 (m) — без разъема, для подключения мыши / клавиатуры ·

серия PS-2 Кабели

Кабель PS-2 (m) — без разъема, для подключения мыши / клавиатуры ·

Производитель First Cable

Структура PS-2: I-Taki | кабель: i-Taki DCC-09B

Группа 9×0. 14 мм2 | 7х0.12 мм | AWG 26

Проводник луженая медная жила

Экран общий плетеный /луженая медь

Корпус разъема металл /пластик

Контактов 7

Диаметр, мм 4. 5

Цвет черный

Контакт

гнездо > штекер

Норма отпуска, шт1

Наличиена складе

Версия для печати

МоделиОписание

Модели

		Код	Модель	Длина					Цена, ₽	Кол-во	Корзина
		80540-2801	1K-PS2-P-01	1,00 м				Подбор аналогов для модели 1K-PS2-P-01	766,14
		80540-2802	1K-PS2-P-02	2,00 м				Подбор аналогов для модели 1K-PS2-P-02	1 079,90
		80540-2803	1K-PS2-P-03	3,00 м				Подбор аналогов для модели 1K-PS2-P-03	1 392,72
		80540-2804	1K-PS2-P-04	4,00 м				Подбор аналогов для модели 1K-PS2-P-04	1 706,49
		80540-2805	1K-PS2-P-05	5,00 м				Подбор аналогов для модели 1K-PS2-P-05	2 019,31

Описание

Описание

КАБЕЛИ УПРАВЛЕНИЯ • МЫШЬ /КЛАВИАТУРА

PS-2 штекер ↔ Pigtail без разъема

Кабель управления стандартной клавиатурой или мышью по интерфейсу PS-2, подготовленный с одной стороны для непосредственного подключения к устройству, а также для установки кабельного или панельного разъема.

  • разъем mini DIN 6 | I-Taki (Тайвань): пластиковый корпус | никелированные контакты

  • кабель DCC09 | I-Taki (Тайвань):
    ▫ внешний диаметр 4.5 мм
    ▫ луженая медная витая жила 9x (7×0.12) | 0.08 мм²
    ▫ экран: алюминиевый витой | заземляющая жила

Решения с разъемами PS 16 Вт: идеальны для высокой мощности

• ДАЙМОНД СА | Волоконно-оптические сборки
• Продукты
• Соединители и адаптеры
• Поддержание высокой мощности и поляризации
• Волоконно-оптические разъемы высокой мощности

Решение по питанию (PS/PS+)

Соединительные системы Diamond PS предназначены для приложений с высокой мощностью до 16 Вт оптической мощности для одномодовых (SM) волокон. Они были разработаны для поддержки таких приложений, как передача питания по оптоволокну, подключение оптических усилителей, лидары, дистанционно управляемые транспортные средства (ROV), системы удаленных волоконных датчиков и мощные лазерные приложения, часто используемые в медицине и промышленности. Соединители Diamond PS основаны на технологии контактного расширенного луча, при которой отрезок волокна с градиентным показателем преломления наращивается на коллиматорную линзу, что увеличивает диаметр луча и снижает плотность мощности на интерфейсе соединителя. Низкая удельная мощность препятствует таким явлениям, как «плавление волокна» и повреждение поверхности оптического волокна, в основном из-за микрометрических загрязнений, которые становятся горячими точками. Разъемы PS могут быть оснащены токопроводящими переключателями, которые включают/выключают мощный лазер с помощью пульта дистанционного управления или блокируют каждый раз, когда оптический разъем отсоединен.

Подробнее о технологии


Типичные приложения высокой мощности

Исключительные значения передачи

Используя технологию Diamond Active Core Alignment (ACA), мы можем добиться непревзойденных характеристик с низкими вносимыми потерями (IL) для технологий высокой мощности. Это достигается путем выравнивания угла выхода волокна вместо эксцентриситета сердцевины, как это обычно делает Diamond на одномодовом (SM) волокне. Эта технология применима к большинству интерфейсов разъемов, но из соображений безопасности Diamond предлагает использовать ее на наших разъемах E-2000® и F-3000® со встроенными металлическими защитными колпачками и шторками.

Сравнение разъемов Power Solution PS / PS+

Доступные продукты и функции

• Стандартные E-2000®, F-3000®, DMI или «специальные разъемы»
• Встроенные металлические защитные колпачки и шторки
• 4 Опция блокировки (адаптер сопряжения со встроенным автоматическим выключателем)
• Опция PM-PS (сохранение полярности — решение по питанию)
• PS+ до 16 Вт для E-2000® и DMI (DMI по запросу)

сопутствующие товары

Связанные технологии

Power Solutions (PS)

Diamond предлагает специальные разъемы, которые поддерживают более высокую оптическую мощность на переходах «волокно-волокно» или «воздух-волокно». Чтобы снизить риск лазерного повреждения или отказов из-за термомеханических эффектов, применяются различные методы увеличения размера пятна и, следовательно, уменьшения плотности оптической мощности на границе раздела.

Эти методы также подходят для точного проектирования оптической плотности потока на полупроводниковых зеркалах с насыщающимся абсорбером (SESAM) с стыковой связью в сверхбыстрых волоконных лазерах с синхронизацией мод и высокой энергией импульса.

PS Коллимированные (контактные)

SM волокна на концах закрыты линзой GRIN, которая расширяет и коллимирует поле мод волокна на интерфейсе коннектора. При сопряжении разъемы PS могут поддерживать гораздо более высокую оптическую мощность при исключительно низком уровне потерь.

PM-PS Сохранение коллимированной поляризации (контакт)

Для чувствительных к поляризации приложений в сочетании с более высокой оптической силой Diamond предлагает коннектор с расширенным лучом, основанный на встроенной линзе GRIN, соединенной с волокном PM или PZ. Выход коллимированного луча обеспечивает плавное подключение с низкими потерями к идентичному разъему PM-PS. Состояние поляризации поддерживается на интерфейсе за счет правильной ориентации разъемов по отношению к оптическим осям волокон.

PSm Power Solution Multimode (Contact)

Для работы с оптической мощностью в диапазоне 10 Вт и выше Diamond предлагает контактное решение в качестве надежной альтернативы сращиванию волокон. Высокая производительность и надежность соединения достигаются за счет оптимального выравнивания волокон, безупречной полировки передней грани и улучшенного управления температурой внутри ответного адаптера.

Свободное пространство PSf (расходящееся)

Чтобы обеспечить более высокую оптическую мощность на переходе волокно-воздух, волокно закрывается на конце путем сращивания стеклянного окна, заключенного внутри наконечника соединителя. Это приводит к бесконтактной конфигурации, в которой луч будет расходиться при распространении в свободное пространство. Это решение можно применять двунаправленно.

Шариковая линза PSb

Для еще большего расширения луча оптоволоконный пучок увеличивается и коллимируется шариковой линзой, расположенной внутри корпуса коннектора. Направление выходящего луча контролируется точным центрированием волокна относительно линзы.

Линзы PSl (сфокусированные)

Расхождением или схождением оптического луча на границе раздела «волокно-воздух» можно управлять, регулируя длину линзы GRIN, которую можно приварить к волокну. Положение фокуса и перетяжки луча также могут быть адаптированы к потребностям заказчика.

Эта технология доступна только в качестве индивидуального решения по запросу.

PSi Свободно стоящий

При подаче очень высоких оптических мощностей из свободного пространства в волокно необходимо соблюдать особую осторожность в отношении теплового управления, связанного с рассеянием несвязанного или излучаемого света. Надежная геометрия разъема и точное позиционирование волокна являются ключом к эффективной передаче мощности.
